B276HULC - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki / Malli	ACER B276HULC
Näytön koko	27 tuumaa (69 cm)
Maksimiresoluutio	2560 x 1440 60 Hz
Kirkkaus	350 cd/m² (tyypillinen)
Kontrasti	10000000:1 max (ACM)
Vasteaika	5 ms (harmaa harmaaseen)
Näyttötyyppi	IPS
Katselukulma	178° vaakasuora, 128° pystysuora (CR=10)
Värit	16,7 miljoonaa
Tuloliitännät	HDMI, DisplayPort, Mini-DisplayPort (mallista riippuen)
Sisäänrakennetut kaiuttimet	2 W x 2 (valinnainen)
USB-portit	USB 3.0 x 4 (valinnainen)
Virtalähde	100-240 V, 50/60 Hz
Virrankulutus käynnissä / valmiustila / pois päältä	25 W / 0,49 W / 0,47 W (tyypillinen)
Energiatehokkuusluokka	A+
Mitat (L x K x S)	614 x 395,41~545,41 x 247,17 mm
Nettopaino	7,93 kg
Käyttölämpötila	0°C - 40°C
Ergonomiset säädöt	Kallistus -5° - +35°, kierto -60° - +60°, korkeus 0-150 mm, kääntö -90° - +90°, irrotettava jalusta
OSD-toiminnot	Kirkkaus, Äänenvoimakkuus, Valikko, Tulo, Tila, jne.
Suositeltu puhdistus	Pehmeä liina ilman liuotinta; vältä ammoniakkia ja alkoholia
Turvallisuus	Älä altista kosteudelle, älä avaa koteloa, irrota virtajohto ongelmatilanteessa

Usein kysytyt kysymykset - B276HULC ACER

Kuinka puhdistaa näyttö?

Sammuta ja irrota näyttö. Käytä pehmeää liinaa, joka on hieman kostutettu (puhdas vesi) ilman liuotinta. Älä paina voimakkaasti äläkä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mikä on B276HULC:n natiiviresoluutio?

Natiiviresoluutio on 2560 x 1440 60 Hz. Parhaan kuvanlaadun saavuttamiseksi aseta lähde tähän resoluutioon.

Kuinka säätää näytön korkeutta?

Näytössä on korkeussäätö 0 - 150 mm. Pidä jalustasta kiinni toisella kädellä ja nosta tai laske näyttöä toisella kädellä haluttuun asentoon.

Kuinka vaihtaa tulolähdettä?

Paina Tulo-painiketta (nro 4), joka sijaitsee näytön takana. Valikko tulee näkyviin aktiivisen lähteen valitsemiseksi (HDMI, DP, Mini-DP). Vahvista samalla painikkeella.

Mitä tehdä, jos näyttö pysyy mustana virran kytkemisen jälkeen?

Tarkista, että virtajohto ja videokaapeli on kytketty oikein. Varmista, että näyttö on päällä (sininen merkkivalo). Kokeile toista lähdettä tai kaapelia. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon.

Kuinka aktivoida valmiustila?

Näyttö siirtyy automaattisesti valmiustilaan, kun videosignaali puuttuu. Voit myös sammuttaa näytön virtapainikkeella. Virrankulutus valmiustilassa on 0,49 W.

Onko näyttö yhteensopiva VESA-telineen kanssa?

Kyllä, jalusta on irrotettava ja näyttö on VESA-yhteensopiva (vakio 100x100 mm). Voit kiinnittää nivelvarsitelineen tai muun tuen, kun olet poistanut alustan.

Kuinka säätää kirkkautta OSD-valikon kautta?

Paina Kirkkaus-painiketta (nro 6) avataksesi säätöpalkin. Käytä + ja - -painikkeita säätämiseen. Voit myös käyttää tätä asetusta päävalikon kautta (MENU-painike).

Onko näytössä sisäänrakennetut kaiuttimet?

Kyllä, valinnaisesti. Malli voi olla varustettu 2 W x 2 kaiuttimilla. Tarkista laitteesi tekniset tiedot. Ääntä säädetään Äänenvoimakkuus-painikkeella (nro 5).

Kuinka kääntää näyttö pystytilaan?

Näyttö mahdollistaa kääntämisen -90° - +90°. Nosta näyttö maksimikorkeuteen ja käännä sitä varovasti. Saatat joutua säätämään suuntaa käyttöjärjestelmäsi näyttöasetuksista.

KÄYTTÖOHJE B276HULC ACER

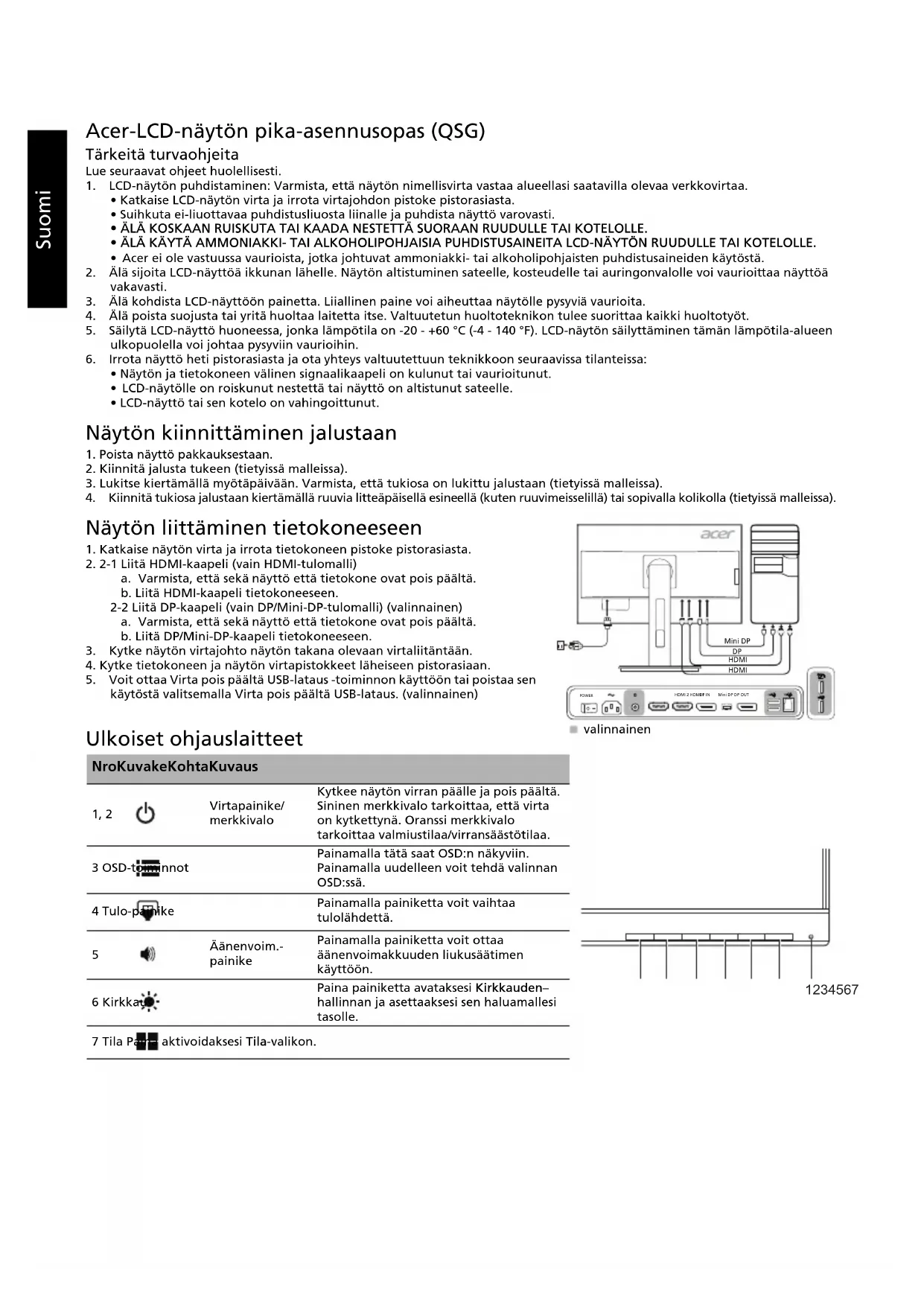

Acer-LCD-näytön pika-asennusopas (QSG)

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä jalustaan kiertämällä ruuva litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

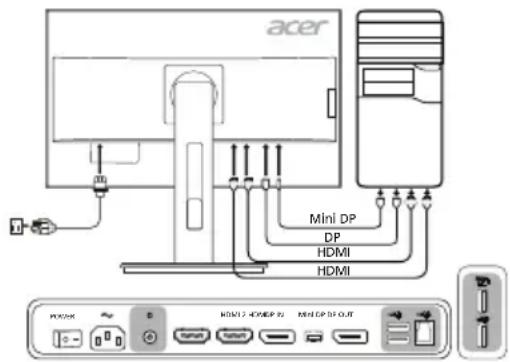

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli)

a. Varmista, että sekä näyttö että tietokone ovat pois päältä. b. Liitä HDMI-kaapeli tietokoneeseen.

2-2 Liitä DP-kaapeli (vain DP/Mini-DP-tulomalli) (valinnainen)

a. Varmista, että sekä näyttö että tietokone ovat pois päältä. b. Liitä DP/Mini-DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
3. Voit ottaa Virta pois päältä USB-lataus -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (valinnainen)

valinnainen

Ulkoiset ohjauslaitteet

NroKuvakeKohtaKuvaus
1,2	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että virta on kytketynä.Oransii merkkivalo tarkoittaa valmiustilaa/virransästötilaa.
3 OSD-tommnot		Painamalla tätä saat OSD:näkyvinPainamalla uudelleen voit tehdä valinnan OSD:ssä.
4 Tulo-pa-mike		Painamalla painiketta voit vaihtaa tulolähdettä.
5	Äänenvoim.-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusätimen käyttoön.
6 Kirkkat		Paina painiketta avataksesi Kirkkauden-hallinnan ja asettaaksesi sen haluamallesisasolle.
7 Tila Pa-aktivoidaksesi Tila-valikon.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää ainoastaan sellaisia oheislaitteita (tiedonsiirtolaitteet, näppäimistöt, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

Magneettia koskeva varoitus

Tietyt sähkölaitteet, kuten kiintolevyt, USB-laitteet, taulutietokoneet, kannettavat tietokoneet, matkapuhelimet, rannekellot, kuulokkeet, kaiuttimet, luottokortit, magneettiset henkilökortit jne., ovat herkkiä magneettikentille ja saattavat vioittua pysyvästi tai tilapäisesti, jos ne altistuvat voimakkaalle magneettikentälle. Sähkölaitteita ei saa pitää näytön pohjan magneettialueella tai sen lähellä.

TEKNISET TIEDOT

LCD-panelesi	Ohjausjärestelmä TFT	Color LCD
	Koko 27"W (69 cm)
	Pikseliväli 0,233 mm (V) x 0,233 mm (P)
	Kirkkaus	350 cd/m2(typpillinen)
	Kontrasti 100 000 000:	enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 5 ms (G/G)
	Paneellityppi In-Plane	Switching (IPS)
	H-taajuus 31 - 90 KHz
	V-taajuus 56 - 76 Hz
Näytövärit 16,7 miljoonnaa
Pistekellotaajuus 241,5 MHz
Enimmästarkkuus 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiathokkuusuokka A+
*Vuosittainen energiankulutus 34 (kWh) (HDMI-tulomallisa)
Virrankulutus (200 nitiä)	Paällä 25 W (typpillinen)
	Lepotila 0,49 W (typpillinen)
	Pois	0,47 W (typpillinen)
Tulolitäntä		HDMI 19-nastainen (vain HDMI-tulomalli) DP (vain DP-tulomalli) Mini-DP (vain Mini-DP-tulomalli)
Videotulosignaal		HDMI-signaali (vain HDMI-tulomalli) (valinainen) DP (vain DP-tulomalli) (valinainen) Mini-DP (vain Mini-DP-tulomalli) (valinainen)
Kaiuttimet		2 W x 2 (vain äinitulomalli) (valinainen)
USB		USB 3.0 x 4 (valinainen)
Näytöruudun enimmäiskoko		Vaakasuora: 596,74 mm Pystyuora: 335,66 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekijät		Käytölämpötilä: 0 - 40°C Varastointilämpötilä: -20 - +60°C Ilmankosteus: 20 - 80%
Mitat		614,0 (L) x 395,41 ~ 545,41 (K) x 247,17 (S) mm
Paino (netto)		7,93 kg (netto)
Mekanism tiedot		Kallustus: -5° - +35° (kaltevuuskulman 35 steen kallistus on mahdollinen vain korkeimmassa piisteessä) Kiertó: -60° - +60° Korkeuden säätö: 0 - 150 mm Nivelöinti: -90° - +90° Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautsruuvi)
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	Virtapainike VALIKKO/SYÖTÄ Tulo Kirkkaus Kontrasti Sininen valo Mustan vahvistus ACM Superterävyss Gamma Varin lampaïsyss Tilat sRGB-tila Harmaaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Ylivalihde	Äänenvoim. Kirkkaus Tilo Kieli Alkakatkaisu Läpikuuultauus Lukitse OSD Tulo Autom. lahde DP-muoto PIkanappainmääritys Laajakuva DDC/CI HDMI-mustan taso Pika-aloitustila Virta pois päältä USB-lataus (valinainen) Näytö tiedot Nollaa kaikkä asetuks. Lopeta

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
