РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 630402 Hendi

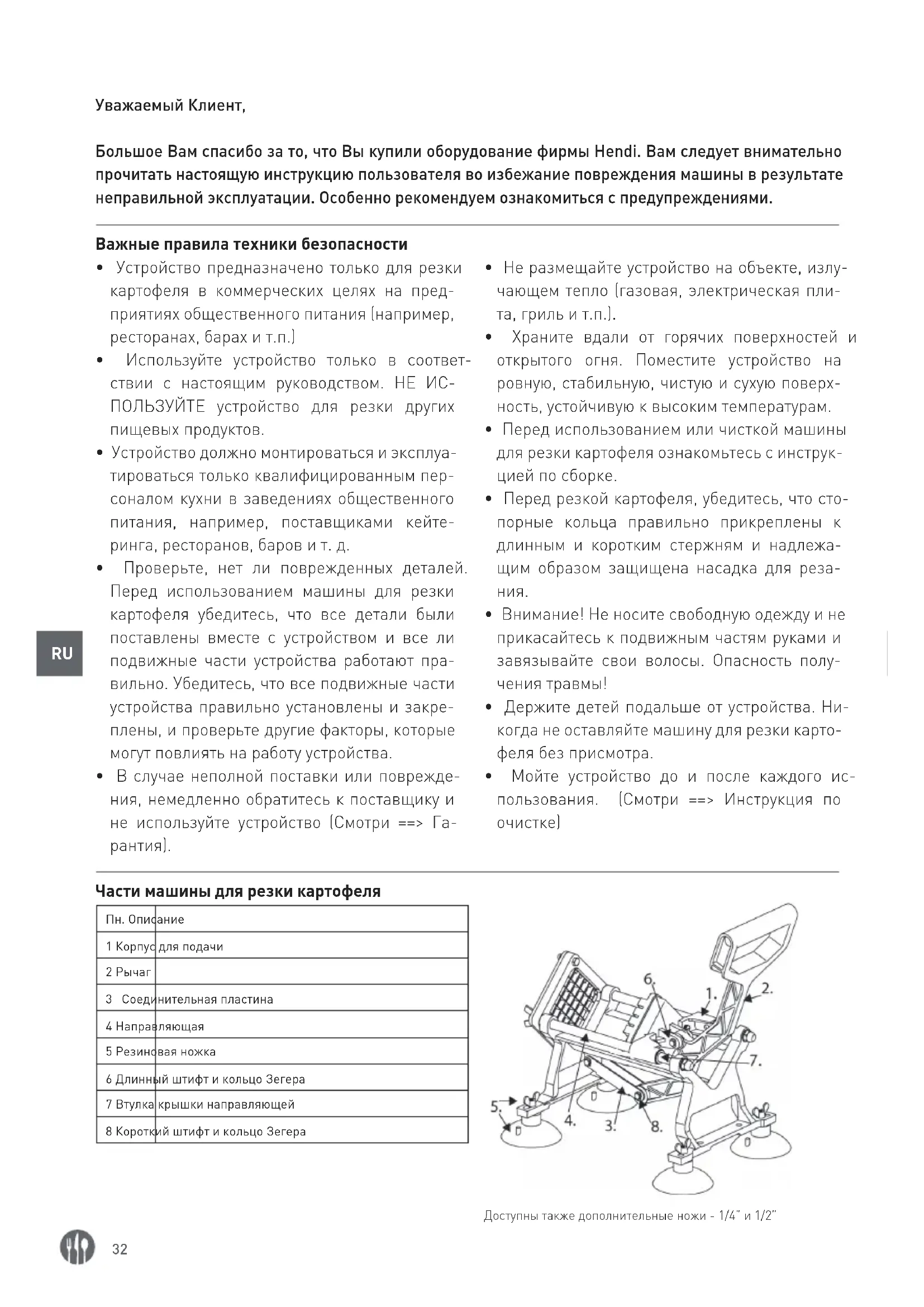

Уважаемый Клиент, Большое Вам спасибо за то, что Вы купили оборудование фирмы Hendi. Вам следует внимательно прочитать настоящую инструкцию пользователя во избежание повреждения машины в результате неправильной эксплуатации. Особенно рекомендуем ознакомиться с предупреждениями. Важные правила техники безопасности

• Устройство предназначено только для резки картофеля в коммерческих целях на пред- приятиях общественного питания (например, ресторанах, барах и т.п.)

• Используйте устройство только в соответ- ствии с настоящим руководством. НЕ ИС- ПОЛЬЗУЙТЕ устройство для резки других пищевых продуктов.

• Устройство должно монтироваться и эксплуа- тироваться только квалифицированным пер- соналом кухни в заведениях общественного питания, например, поставщиками кейте- ринга, ресторанов, баров и т. д.

• Проверьте, нет ли поврежденных деталей. Перед использованием машины для резки картофеля убедитесь, что все детали были поставлены вместе с устройством и все ли подвижные части устройства работают пра- вильно. Убедитесь, что все подвижные части устройства правильно установлены и закре- плены, и проверьте другие факторы, которые могут повлиять на работу устройства.

• В случае неполной поставки или поврежде- ния, немедленно обратитесь к поставщику и не используйте устройство (Смотри ==> Га-

• Не размещайте устройство на объекте, излу- чающем тепло (газовая, электрическая пли- та, гриль и т.п.).

• Храните вдали от горячих поверхностей и открытого огня. Поместите устройство на ровную, стабильную, чистую и сухую поверх- ность, устойчивую к высоким температурам.

• Перед использованием или чисткой машины для резки картофеля ознакомьтесь с инструк- цией по сборке.

• Перед резкой картофеля, убедитесь, что сто- порные кольца правильно прикреплены к длинным и коротким стержням и надлежа- щим образом защищена насадка для реза-

• Внимание! Не носите свободную одежду и не прикасайтесь к подвижным частям руками и завязывайте свои волосы. Опасность полу- чения травмы!

• Держите детей подальше от устройства. Ни- когда не оставляйте машину для резки карто- феля без присмотра.

• Мойте устройство до и после каждого ис- пользования. (Смотри ==> Инструкция по

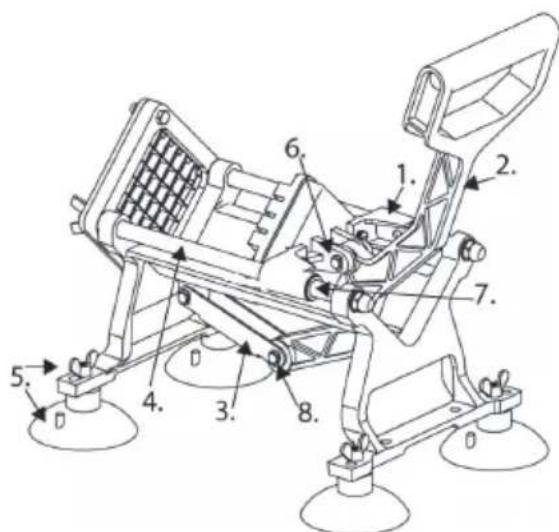

Части машины для резки картофеля Пн. Описание 1 Корпус для подачи 2 Рычаг 3 Соединительная пластина 4 Направляющая 5 Резиновая ножка 6 Длинный штифт и кольцо Зегера 7 Втулка крышки направляющей 8 Короткий штифт и кольцо Зегера Доступны также дополнительные ножи - 1/4” и 1/2”33

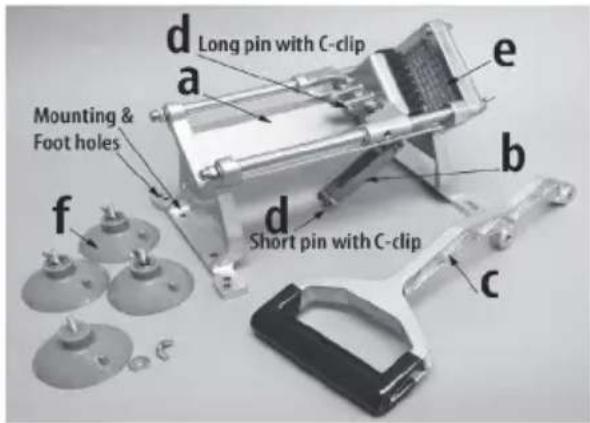

Распакуйте все части a. Основание машины для резки b. Соединительная пластина c. Рычаг d. Длинный и короткий штифт с кольцом Зеге- ра (на месте) e. (1) Нож 3/8” (установлен) f. (4) Большие присасывающиеся резиновые ножки (каждая имеет барашковую гайку и прокладку, использующиеся для крепления машины для резки к основанию) Необходимые инструменты для монтажа:

• Классическая отвертка (Не прилагаются)

• Щипцы (Не прилагаются) 1 Снимите стопорное кольцо Зегера с длинно- го штифта, расположенного сзади толкателя. Снимите стопорное кольцо Зегера с корот- кого штифта, расположенного на свободном конце соединительной пластины. 2 Установите рычаг так, чтобы центр монтаж- ного отверстия находился на уровне монтаж- ных отверстий, расположенных сзади толка- теля. Вставьте длинный штифт и закрепите его стопорным кольцом Зегера (используйте щипцы, чтобы поместить кольцо на штифте, а потом прижмите его, чтобы зафиксировать

3 Установите рычаг так, чтобы нижнее мон- тажное отверстие находилось на уровне со- единительной пластины, которая крепится к основанию машины для резки. Вставьте короткий штифт и закрепите его стопорным кольцом Зегера (используйте щипцы, чтобы поместить кольцо на штифте, а потом при- жмите его, чтобы зафиксировать штифт). 4 Установите две передние ножки в передней части устройства, располагая их в специаль- ных углублениях основания. Установите две задние ножки в задней части устройства, располагая их во втором отверстии от края основания. Внимание: потяните за выемку на кончике каждой ножки, чтобы оторвать устройство от основания (ножки действуют, как присоски). Внимание: дополнительные отверстия в основании машины для резки могут быть использованы для установки на стене или для монтажа на столешнице без использования ножек. 5 Устройство готово к использованию. Настенный монтаж (опциональный) Перед установкой проверьте, не поврежде- на ли пластина. Вы должны также проверить кронштейн, который служит для настенного монтажа для вмятин или изгибов. Внимание: Винты и оборудование, используемое для на- стенного монтажа не прилагаются к устройству.

• Внимание: для стен из гипсокартона или об- шитых панелями, стенной кронштейн должен крепиться к профилю внутреннего каркаса

• Чтобы нажать на рычаг машины для резки, следует приложить значительную силу, поэ- тому он должен быть надёжно прикреплен к центральной части вертикального профиля каркаса стены с помощью трёх болтов 1/4”1ag (проходящих через три вертикальные отвер- стия) и к стене с помощью анкерных болтов 1/4” (проходящих через очередные три вер- тикальные отверстия). Крепёжные элементы продаются отдельно.34

• Месторасположение профиля каркаса стены: благодаря безопасному монтажу машины на профиле каркаса стены, устройство не упадет со стены во время работы. Профили каркаса расположены через каждые 40-60 cм от пола до потолка, создавая часть деревянной кон- струкции здания. Для нахождения месторас- положения деревянных или металлических профилей, рекомендуется использовать де- тектор электропроводки профилей (прода- ется отдельно) – он позволит быстро и точно найти профиль, на котором можно поместить настенное крепление устройства. Внимание: следует обратить внимание на то, что за сте- ной рабочего места могут находиться венти- ляционные каналы, электрическая проводка и трубы. Во время монтажа соединений со- блюдайте крайнюю осторожность.

• Для безопасного крепления настенного кронштейна к другим поверхностям, напри- мер, бетону или кирпичу, обратитесь за со- ветом в любой магазин с металлическими элементами по вопросу правильного способа крепления на стенах из бетона или кирпича.

• После монтажа кронштейна машины для рез- ки, вставьте устройство сверху в кронштейн. Под машиной для резки поместите подходя- щую ёмкость для картофеля фри или других нарезанных овощей. Эксплуатация устройства Правильно установленная машина для резки готова к работе. 1 Вымойте и высушите картофель. Овощи мож- но очистить, но не обязательно. В машине для резки можно резать также твёрдые ово- щи, которые можно использовать для при- готовления овощей фри. Устройство может вместить овощи диаметром до 11 cм и дли- ной до 15 cм. 2 Рекомендуется срезать кончики у крупного

3 Картофель (направленного срезанным кон- цом вниз) поместите между ножом и толка-

4 Если овощи слишком большого размера или они расположены под углом по отношению к ножу, их полная нарезка может быть труд- ная. Для облегчения резки, рекомендуется предварительно нарезать большие овощи на меньшие части. 5 Важно помнить, чтобы не класть руки на лез-

6 Под устройством поместите блюдо или кон- тейнер для нарезанных овощей. 7 Передвиньте рычаг одним быстрым движе- нием, используя обе руки. 8 После использования машины для резки, её следует вымыть в соответствии с указаниями по очистке, содержащимися в данном руко-

Замена ножа и толкателя

• Нож: Удалите две барашковые гайки, выньте нож 3/8” и наденьте нож размером 1/4” или 1/2”. Благодаря конструкции устройства (два отверстия) нож всегда будет правильно рас- положен. Внимание: не снимайте колпачко-

• Толкатель (чёрный): Определите местополо- жение двух винтов с накатанной головкой в задней части монтажной пластины. Удали- те их вручную или с помощью подходящей отвертки. Снимите толкатель и установите один из дополнительных толкателей разме- ром 1/4” или 1/2”. ВНИМАНИЕ: Убедитесь, что размер толкателя соответствует размеру установленного ножа.

• Вставьте и затяните винты.35

Советы по очистке 1 Во время технического обслуживания и чист- ки машины для резки будьте предельно осто-

2 Машину для резки следует полностью разо- брать и вручную очистить все элементы, ко- торые находятся в контакте с пищевыми про- дуктами. Внимание: Смотрите главу: „Замена ножа” на странице 7. 3 Удалите винты с накатанной головкой, чтобы вынуть ТОЛКАТЕЛЬ. 4 Снимите барашковые гайки, чтобы вынуть соединенные кронштейн и толкатель или кронштейн ножа и нож. 5 Выньте винты с накатанной головкой и пла- стину ножа и толкателя. 6 Вымойте все элементы тёплой водой с мы- лом перед и после использования машины для резки. Потом промойте ее чистой водой. Перед повторной сборкой устройства, тща- тельно высушите все элементы. 7 Избегайте использования щелочных моющих средств: они могут вызвать тусклость или коррозионные язвы на металлических частях устройства. Не чистите в посудомоечной машине! Все части машины для резки, которые вступают в контакт с пищевыми продуктами, следует мыть вручную тёплой водой с мылом перед и после использования, а потом промыть чистой водой. Перед повторной сборкой следует тщательно высушить все элементы. Перед хранением устройства, все металличе- ские части должны быть смазаны или опры- сканы силиконовой смазкой, допущенной для контакта с пищевыми продуктами.

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, ко- торая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложен- ных в законодательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покуп- ки устройства и приложить счет, или чековую

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в тех- нической документации без предупреждения. Утилизация и защита окружающей среды В случае вывода оборудования из эксплуата- ции, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудо- вания в соответствующий пункт приёма тех- ники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с дей- ствующими правилами в отношении утилиза- ции отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечи- вают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное обору- дование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рецир- куляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.36
