210048 - Слайсер Hendi - Бесплатное руководство пользователя

Тип продукта	Профессиональная ломтерезка
Бренд	Hendi
Модель	210048
Размеры (Д×Ш×В)	440 × 420 × 350 мм
Вес нетто	14 кг
Электропитание	220-240 В ~ / 50 Гц
Мощность	280 Вт
Диаметр лезвия	220 мм
Толщина среза	Регулируется градуированным колесиком
Степень защиты	IP33
Класс защиты	Класс I (с заземлением)
Уровень шума	< 70 дБ(А)
Способность резки	Мясо, сыр, хлеб (размороженные, без костей)
Материал	Нержавеющая сталь (стержень, лезвие)
Системы безопасности	Микровыключатели, реле, блокировка каретки, защита лезвия
Уход	Ежедневная очистка, регулярная заточка лезвия, смазка направляющего стержня
Комплектация	Встроенная точилка, упорная пластина, пластина для защиты лезвия
Гарантия	12 месяцев
Использование	Только профессиональное

Часто задаваемые вопросы - 210048 Hendi

Как заточить лезвие слайсера?

Для заточки лезвия сначала отключите прибор и протрите лезвие спиртом. Открутите регулятор, поднимите точильное устройство и поверните его на 180°, чтобы лезвие оказалось между двумя точильными камнями. Включите слайсер (положение I) и нажмите кнопку заточки примерно на 30–40 секунд. Затем одновременно нажмите обе кнопки на 3–4 секунды для удаления заусенцев. После заточки очистите точильное устройство и лезвие.

Как чистить слайсер?

Перед любой чисткой отключите прибор и установите регулятор на '0'. Снимите каретку, лезвие и защитную пластину лезвия. Вымойте детали горячей водой с нейтральным моющим средством (pH 7). Не используйте воду под давлением. Для лезвия используйте влажную ткань в защитных перчатках. Также очистите точилку щеткой. После высыхания соберите обратно.

Что делать, если машина режет неравномерно?

Если ломтики неровные, причиной может быть затупленное лезвие или загрязнение машины. Заточите лезвие (см. предыдущий вопрос) и тщательно очистите слайсер. Если проблема сохраняется, проверьте, свободно ли движется каретка.

Как снять лезвие для чистки?

Чтобы снять лезвие, сначала снимите защитную пластину и точилку. Используйте инструмент из оргстекла (не входит в комплект) для удержания лезвия. Ослабьте 3 или 4 винта крепления лезвия (в зависимости от модели). Поверните лезвие так, чтобы отверстия совпали, затем снимите его. Внимание: лезвие очень острое, используйте защитные перчатки.

Какие продукты можно нарезать этой машиной?

Слайсер предназначен для нарезки размороженных, без костей и без упаковки продуктов, таких как мясо, сыр, хлеб и т.д. Его нельзя использовать для замороженных продуктов, овощей или продуктов с костями. Любое другое использование считается неправильным и опасным.

Почему каретка движется с трудом?

Затрудненное движение каретки обычно связано с загрязнением направляющего стержня. Очистите стержень и смажьте его вазелином. Убедитесь, что направляющая чиста и без препятствий.

Как отрегулировать толщину среза?

Поверните регулятор толщины (находится сбоку) до нужной толщины. Чтобы заблокировать слайсер, поверните ручку против часовой стрелки до ослабления, затем сдвиньте каретку влево. Затем поверните по часовой стрелке для разблокировки.

Какие основные меры предосторожности?

Всегда отключайте прибор перед чисткой или обслуживанием. Не используйте с замороженными продуктами или продуктами с костями. Надевайте защитные перчатки при работе с лезвием. Не носите свободную одежду и убирайте волосы. Храните прибор в недоступном для детей месте. Не блокируйте вентиляционные отверстия. Используйте только на ровной и устойчивой поверхности.

Как разблокировать слайсер, если он заблокирован?

Если слайсер заблокирован, поверните регулятор толщины по часовой стрелке для разблокировки. Если каретка застряла, убедитесь, что ручка находится в разблокированном положении и каретка может свободно двигаться.

Что делать в случае отключения электроэнергии во время использования?

Слайсер оснащен реле, которое принудительно перезапускает прибор при сбое питания. Однако из соображений безопасности выключите прибор (положение O) и отключите его от сети. Дождитесь восстановления питания, затем снова подключите и включите. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 210048 Hendi

Внимательно прочитайте руководство пользователя перед использованием прибора.

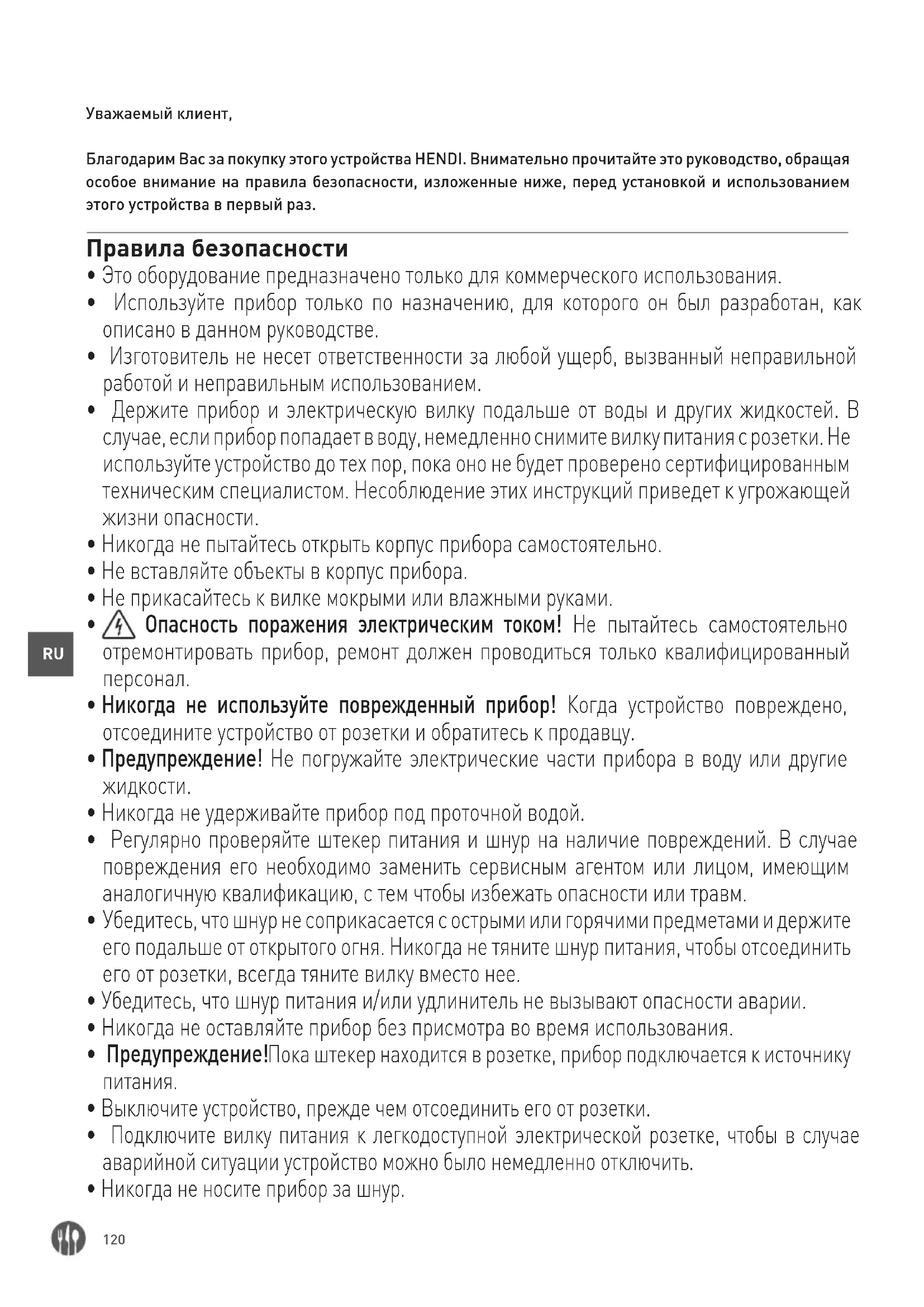

Благодарим Вас за покупку этого устройства HENDI. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз.

Правила безопасности

• Это оборудование предназначено только для коммерческого использования.
• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.
• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.
• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.
• Никогда не пытайтесь открыть корпус прибора самостоятельно.
• Не вставляйте объекты в корпус прибора.
• Не прикасайтесь к вилке мокрыми или влажными руками.
• Опасность поражения электрическим током! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.
• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.
• Предупреждение! Не погружайте электрические части прибора в воду или другие жидкости.
• Никогда не удерживайте прибор под проточной водой.
• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.
• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.
• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.
• Никогда не оставляйте прибор без присмотра во время использования.
• Предупреждение! Пока штекер находится в розетке, прибор подключается к источнику питания.
• Выключите устройство, прежде чем отсоединить его от розетки.
• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.
• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.
• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и знаний.
• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.
• Держите устройство и его шнур питания в недоступном для детей месте.
• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением.

Специальные правила безопасности

ВНИМАНИЕ! Перед чисткой, обслуживанием или ремонтом отключайте прибор от сети!

ІАНИЕ! Требуется обслуживание двумя людьми одновременно!

ВНИМАНИЕ! Перед эксплуатацией, очисткой или техническим обслуживанием прочтите руководство по эксплуатации!

• Продукты, предназначенные для резки, должны быть разморожены, без костей и распакованы. Устройство не предназначено для резки замороженных продуктов питания, овощей или для других целей.
• Используйте устройство только в соответствии с руководством.
• Любое другое применение может привести к повреждению устройства или травмам.
• Этот прибор может эксплуатироваться только обученным персоналом.

- Не устанавливайте устройство на предметах, генерирующих тепло (газовая электрическая плита и т.п.). Устройство должно находиться вдали от горячих поверхностей и открытого пламени. Используйте устройство только на плоской, горизонтальной, чистой и сухой поверхности, устойчивой к воздействию высоких температур.

- Осторожно, опасность получения травмы! При обращении с ножом, необходима повышенная осторожность, особенно при удалении ножа. При необходимости, носите защитные перчатки (не поставляются).

• Внимание! Защитите шнур питания для предотвращения от случайного спотыкания или падения.

• Не используйте устройство прежде, чем оно будет правильно собрано с ножом, защитным кожухом ножа и лотком для пищевых продуктов.

• Не используйте устройство вблизи взрывчатых или легковоспламеняющихся материалов, кредитных карт, магнитных дисков или радиоприемников.

• Никогда не манипулируйте с предохранителями.
• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия устройства.
• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА помните, чтобы выключать и отсоединить устройство от источника питания перед очисткой, обслуживанием или заменой аксессуаров.
• ПРЕДУПРЕЖДЕНИЕ! ВСЕГДА помните, чтобы не носить свободную одежду и не касаться движущихся частей руками и завязывать волосы.
• Обеспечьте пространство не менее 20 см вокруг устройства, чтобы обеспечить надлежащую вентиляцию во время использования.
• ПРЕДУПРЕЖДЕНИЕ! Будьте особенно осторожны при касании к режущим дискам. При необходимости надевайте защитные перчатки (не входят в комплект к устройству).

Назначение устройства

• Устройство предназначено для профессионального использования.
• Настоящее устройство предназначено только для нарезания пищевых продуктов, в том числе мяса, сыра, хлеба и т. д. Использование устройства для любых других целей может привести к повреждению или травме тела.

- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению. Пользователь будет нести исключительную ответственность за неправильное использование устройства.

Установка заземления

Этот прибор относится к классу защиты I и должен быть подключен к защитному грунту. Заземление снижает риск поражения электрическим током, обеспечивая выход провода для электрического тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть подключена к розетке, которая правильно установлена и заземлена.

Информация о слайсере

Общие меры безопасности

• Слайсер может обслуживать только квалифицированный персонал, который ознакомился с мерами безопасности, указанными в руководстве.
• В случае изменений в кадрах, следует провести обучение.
• Несмотря на то, что слайсер оснащен защитами в опасных местах, рекомендуется не прикасаться к ножу или движущимся элементам.
• Перед очисткой и обслуживанием отключите слайсер от источника питания.
• Следует помнить об остаточном риске, когда сняты защиты для проведения очистки и обслуживания.

• Очистка и обслуживания требуют особенного внимания.

• Регулярный осмотр шнура питания абсолютно необходим. Изношенный или поврежденный шнур может представлять большой риск поражения электрическим током.

• Если слайсер не работает должным образом, рекомендуется прекратить его использование и воздержаться от самостоятельного ремонта. Обратитесь, пожалуйста, в авторизованный сервисный центр.
• Не пользуйтесь слайсером для резки замороженных продуктов, мяса с костями или рыб с костями, или других не пищевых продуктов.
• Нельзя использовать слайсер без прижимного устройства, когда для резки остаётся маленький кусочек мяса.
• Не принимайте опасные позы, нож может при-

вести к травме. Производитель и/или продавец

не несут ответственности в следующих случаях:

- если слайсером пользовались посторонние лица;

- если некоторые детали были заменены неори-

гинальными запасными частями;

- если инструкции, содержащиеся в данном документе, точно не соблюдались;

- если слайсер не очищался и не смазывался необходимыми средствами.

Системы безопасности, установленные в слайсере

Слайсер оснащен:

• микровыключателем, который выключает слайсер, когда вынимается стержень, крепящий защитный кожух ножа; микровыключатель не позволяет осуществить повторный запуск слайсера, если кожух не будет установлен в выключенную позицию.
• реле в коробке управления, которое заставляет повторный запуск слайсера, в случае отключения электроэнергии.

Несмотря на то, что слайсеры оснащены электронной и механической защитой (во время работы слайсера и во время очистки и обслуживания), всё ещё существует ОСТАТОЧНЫЙ РИСК, которого нельзя полностью

устранить. Такой риск указан в руководстве под знаком ПРЕДУПРЕЖДЕНИЕ. Нож и другие детали устройства могут привести к порезам и травмам.

Основные детали устройства

1 Затачивающее устройство
2 Боковой край каретки
3 Каретка
4 Включатель
[Белый (I): ВКЛ; Черный (О): ВЫКЛ]
5 Ручка толщины резки
6 Прижимное устройство продукта
7 Крышка оси
8 Лезвие
9 Замок каретка
10 Кожух болт (не отображается)

• Убедитесь, что нет никаких недостающих частей. В противном случае обратитесь к поставщику.
• Устраните упаковочный материал.
• Сохраните упаковку, если намереваетесь хранить прибор в будущем.

• Необходимо проверить устройство на полноту комплектации и наличие повреждений при транспортировании. В случае обнаружения неполной комплектации или повреждений следует незамедлительно связаться с поставщиком. Такое устройство ЗАПРЕЩАЕТСЯ использовать. (См. ==> Гарантия).

• Очистите лезвие. Внимание: оно очень острое! (При необходимости следует использовать перчатки, не входящие в комплект)

• Оставьте свободное пространство мин.10см вокруг устройства, чтобы обеспечить необходимую вентиляцию.
• Установить устройство таким образом, чтобы обеспечить свободный доступ к вилке.

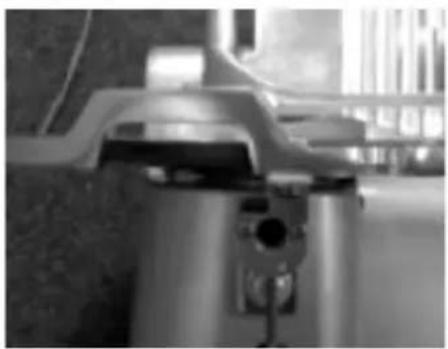

• Если затачивающее устройство не установлено, действуйте согласно представленными ниже указаниям:

1. Вид сверху 2. Установитезатачивающее

устройство таким образом, чтобы лезвие не передвигалось между точильными камнями.

1. Затяните ручку, чтобы затачивающее устройство было неподвижным. Перед использованием устройства убедитесь, что затачивающее устройство надежно закреплено.

ВНИМАНИЕ! Затачивающее устройство оснащено аварийным выключателем. В случае, если он не установлен, нельзя будет пользоваться устройством.

- Укрепите экран, защищающий руки.

1. Установите два винта в каретке.

1. Установите защит- ный экран.

1. Закрутите две глухие гайки.

ВНИМАНИЕ! Рекомендуется не пользоваться устройством, если защитный экран для рук не был установлен так, как показано выше! Экран должен защищать пользователя от травм. Если экраны не установлены, существует риск получения травмы.

• Установите устройство таким образом, чтобы включатель был направлен в сторону потребителя.
• Если затачивающее устройство не установлено, действуйте в соответствии с указанными ниже рекомендациями:

- Установите затачивающее устройство держателе так, чтобы лезвие не выступало за пределы точильных камней.

• Затяните запорный винт на затачивающем устройстве.
• Внимание! Если оно оснащено аварийным выключателем, он автоматически выключит устройство, когда будет устранено затачивающее устройство.

Блокирование слайсера

① Поверните ручку против часовой стрелки.

② Поворачивайте ручку пока она не будет полностью свободной.

• Вложите вилку в сетевую розетку.
- Поверните ручку со шкалой и установите необходимую толщину резки.
- Включите устройство, нажав БЕЛУЮ (I) кнопку выключателя.
- Положите продукт на каретке и установите принажимное устройство так, чтобы продукт стабильно удерживать на месте. Убедитесь, что продукт прилегает к боковой кромке каретки.
- После завершения нарезания выключите устройство, нажав ЧЕРНУЮ (0) кнопку выключателя.
- Установите ручку опять в положение "0".

③ Установите каретку в необходимое положение. Слайсер блокируется автоматически.

Разблокирование слайсера

① Поверните ручку по часовой стрелке, чтобы разблокировать слайсер. Ручка должна быть повернута до конца, чтобы каретка оставалась в стабильном положении.

Расположение и резка продуктов питания

ПРЕДУПРЕЖДЕНИЕ: Продукты, предназначенные для резки, могут размещаться на лотке для пищи только, если ручка регулировки установлена в положение „0“, следует также обратить внимание на нож и острые края.

Процедура заключается в следующем:

- после размещения пищи на лотке, его следует опереть на основании, блокируя его плечом с держателями;

• поворачивайте ручку регулировки, чтобы получить желаемую толщину ломтиков;

• для избежания несчастных случаев, лицо, обслуживающее слайсер, должно стоять лицом к устройству в правильном положении: опираясь правой рукой на прижимном устройстве для мяса, а левую руку держать около дефлектора (не прикасайтесь к ножу); тело должно быть перпендикулярно к рабочей столешнице (смотри Рис. 1a).

ПРЕДУПРЕЖДЕНИЕ: Обратите особенное внимание: ни одна часть тела не может иметь контакт с ножом (смотри Рис.16);

• нажмите кнопку включения „I“;

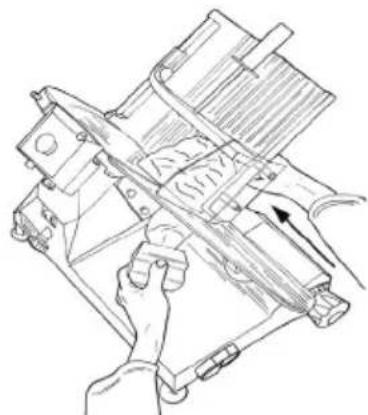

• равномерно передвигайте каретку (лоток для пищи + прижимное устройство для мяса + кронштейн) по направлению к ножу, не прижимая пищу прижимным устройством, т.к. она прижимается к основанию собственным весом. Нож легко порежет пищу, а ломтики пройдут через дефлектор и попадут на лоток (смотри Рис.2);
• не пользуйтесь слайсером без пищи;
• после резки пищи, установите ручку регулировки в положение „0“ и выключите устройство, уста- навливая переключатель в положение „0”;
• заточите нож, как только нарезанные кусочки будут неровные или с неровными краями, а нарезка станет трудной (смотри Заточка ножа).

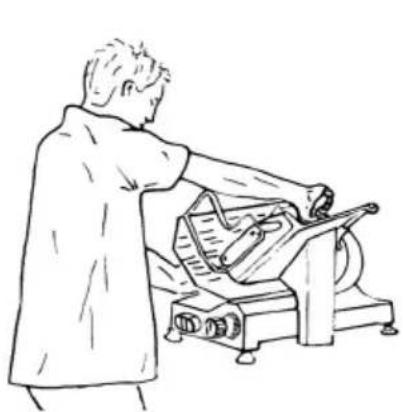

Рис. 1а – Правильная позиция Рис. 16 – Плохая позиция

ПРЕДУПРЕЖДЕНИЕ: Перед заточкой ножа обратите внимание на ОСТАТОЧНЫЙ РИСК (смотри Электронная система безопасности), который относится к риску травмы при несоблюдении указаний, представленных ниже.

Нож следует затачивать время от времени, когда он становится тупым. Следует выполнить следующие действия:

• после отключения питания от розетки, тщательно очистите лезвие ножа спиртом, чтобы удалить жир;

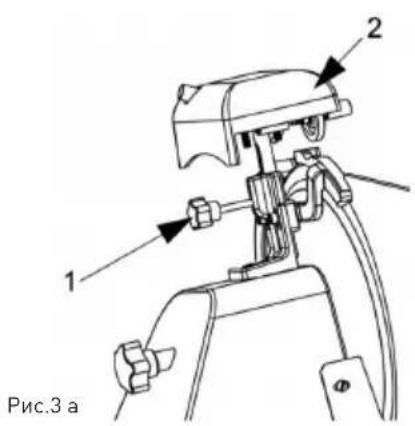

• открытите ручку (поз.1, Рис.3а), поднимите затачивающее устройство (поз.2, Рис.3а) в положение, в котором оно заблокируется и поверните на 180°.

Затем передвиньте его до конца, так, чтобы лезвие ножа попало между заточками. Заблокируйте ручку;

• включите слайсер, переключая кнопку в положение „I” (ON);

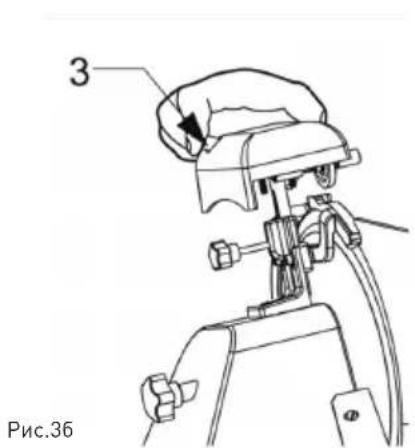

• нажмите кнопку (поз.3, Рис.36), позволяя, чтобы лезвие ножа тёрлось о затачивающее устройство около 30/40 секунд, пока на лезвии ножа не появится заусеница;

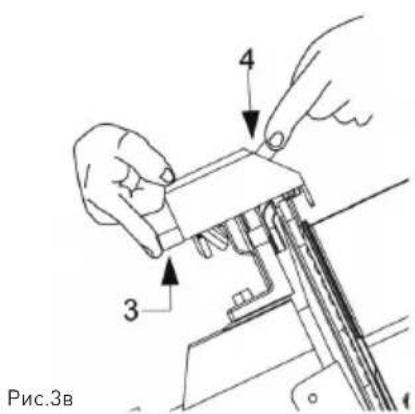

• нажмите одновременно кнопки (поз. 3 и 4, Рис. 3в) в течение 3-4 секунд, потом одновременно отпустите. Рис.36;
• рекомендуется очистить точилки после заточки (смотри Очистка затачивающего устройства);
• после заточки, возвратите слайсер в исходное положение путем перемены процедуры на обратную.
• После заточки ножа необходимо вымыть нож слайсера (смотри Очистка ножа и защиты ножа).

ВНИМАНИЕ: Не удаляйте заусеницы в течение более, чем 3-4 сек., чтобы избежать опасной кривизны режущей кромки. Замените лезвие, если нет уже возможности заточить нож или, когда расстояние между краем лезвия и защитным экраном ножа превышает 6 мм.

1 2 Prc.3 a

3 Рис.36

4 3 Рис.3в

Стандартная мойка

Общие характеристики

• Мыть слайсер следует, по крайней мере, один раз в день или чаще, в зависимости от потребностей.
• Мыть следует особенно тщательно в случае тех деталей слайсера, которые имеют прямой или косвенный контакт с пищей.
• Слайсер нельзя чистить мойкой или струёй воды высокого давления, использовать воду и нейтральное моющее средство. Не пользоваться другими моющими средствами. Нельзя пользоваться инструментом, щётками и другими предметами, которые могут повредить поверхность слайсера.

Перед очисткой необходимо:

• отсоединить вилку от розетки, чтобы полностью отсоединить слайсер от сети;
• установить ручку регулировки в положение „0“.

ПРЕДУПРЕЖДЕНИЕ: Обратите внимание на остаточный риск, вызванный режущими и/или острыми поверхностями. При необходимости, носите защитные перчатки (не поставляются).

Процесс мойки слайсера

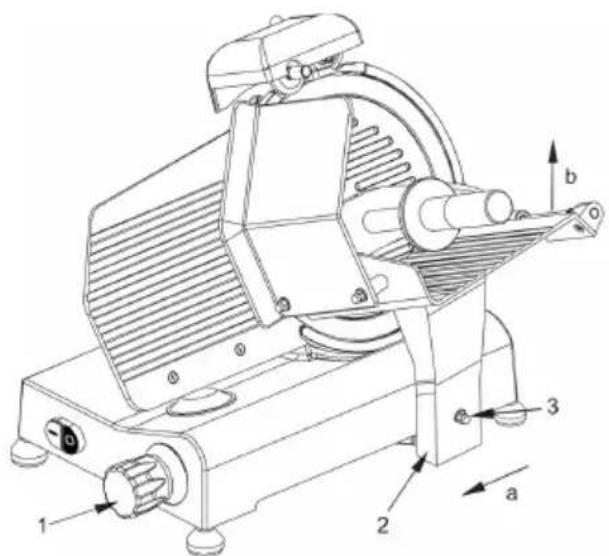

Очистка лотка для пищи

Каретку (лоток для пищи + плечо + кронштейн) можно легко разобрать:

• установите ручку регулировки в положение „0” (1).
• установите каретку (поз. 2) на конце передвиже- ния (поз. а), рядом с элементами управления;
  • поверните болт (поз. 3), переместите каретку вверх (поз. b);
• после снятия каретки, вымойте тщательно лоток для пищи горячей водой и нейтральным моющим средством (pH 7).

Очистка ножа и защиты ножа

- Снимите крышку оси, откртив штифт на задней стороне устройства (смотри Рис. 4).

ПРЕДУПРЕЖДЕНИЕ: нож чистить влажной тканью в металлических перчатках.

Для того, чтобы очистить нож с другой стороны, его следует снять (смотри Рис. 5).

Нож снимается следующим образом:

• снимите защиту ножа (смотри Рис. 5);
- снимите затачивающее устройство (a) и поверните ручку регулировки так, чтобы устройство из оргстекла для снятия ножа (b) (не входят в комплект) примыкало к нему;

• ослабьте 3 или 4 (в зависимости от модели) винта (f), крепящие нож;
• приложите устройство из оргстекла (b) для снятия ножа так, чтобы два винта (e) вошли в отверстия в ноже, поворачивайте нож, пока он не попадет в нужное положение;
• легко затяните винт (e).

ВНИМАНИЕ: защиту ножа следует мыть горячей водой с нейтральным моющим средством.

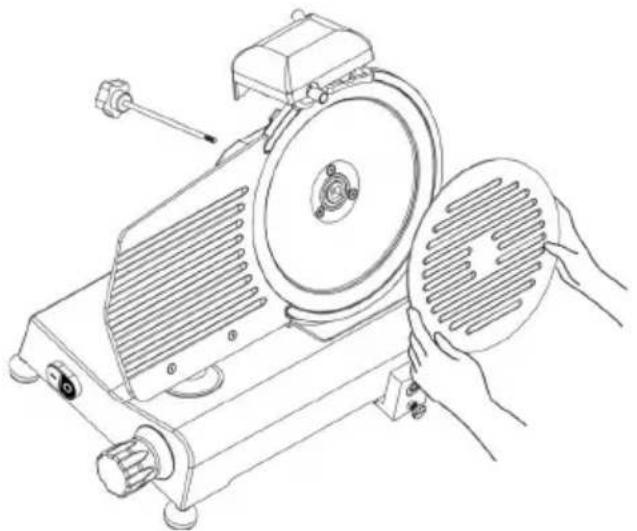

Рис. 4 – Снятие защиты ножа

a f c b e d

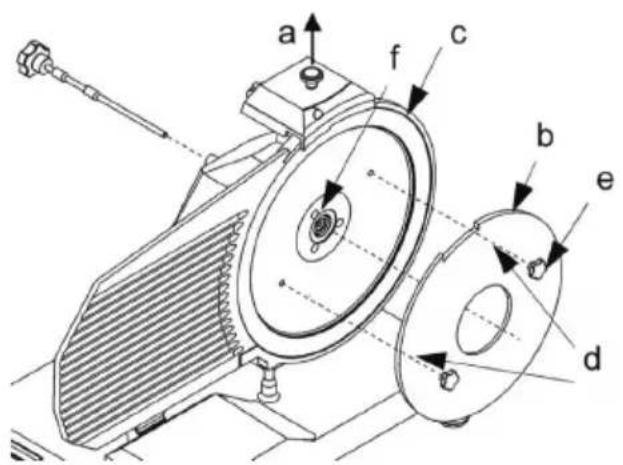

Рис. 5 – Установка устройства из оргстекла (b) для снятия ножа

Очистка затачивающего устройства

Очистка затачивающего устройства заключается в очистке заточных камней щёткой. Камни затачивающего устройства должны быть заблокиро-

Очистка дефлектора

Для того, чтобы снять дефлектор, освободите два крепящих винта (a) (смотри Рис. 6).

Вымойте дефлектор горячей водой с нейтральным моющим средством.

ваны, то есть они должны находиться с противоположной стороны ножа.

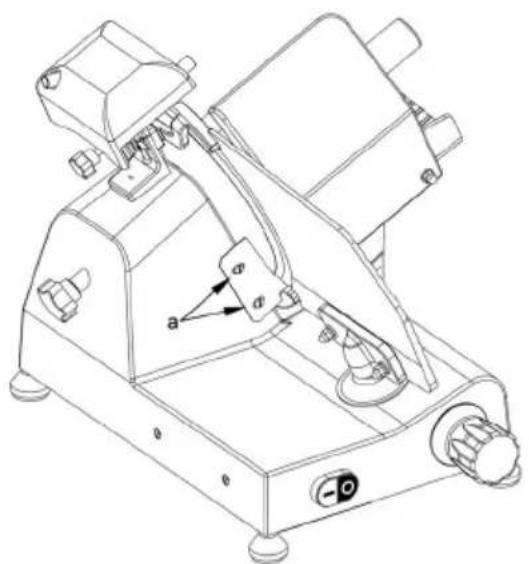

Рис. 6 – Вид дефлектора

Техническое обслуживание

Общие характеристики

Перед началом обслуживания:

- отключите сетевую вилку от розетки, чтобы полностью отсоединить слайсер от сети.

- установите ручку регулировки толщины резки в положение „0“.

Ремень

Не регулируйте ремень. Обычно его заменяют после 3-4 лет, вы должны в этом случае связаться с авторизованным сервисным центром.

Ножки

Ножки могут повредиться и потерять свою эластичность, что имеет отрицательное влияние на стабильность слайсера. В этом случае их следует

заменить. Вы должны связаться с авторизованным сервисным центром.

Сетевой шнур

Периодически проверяйте состояние сетевого шнура, а, в случае необходимости, свяжитесь с авторизованным сервисным центром с целью его замены.

Нож

Проверьте, не уменьшился ли нож боле, чем на 10 мм по сравнению с первоначальным диаметром. Для замены ножа свяжитесь с авторизованным сервисным центром.

Затачивающее устройство

Проверьте, сохранили ли точилки необходимые абразивные свойства во время заточки. Для того, чтобы не повредить нож, их следует периодически заменять. Для этого свяжитесь с авторизованным сервисным центром.

Смазка направляющих

Время от времени налейте несколько капель масла на круглую направляющую, по которой двигается каретка. Эти действия можете выполнять через отверстие (OIL) рядом с ручкой регулировки.

Маркировка кнопочной панели

Если маркировка кнопочной панели повредилась, свяжитесь с авторизованным сервисным центром с целью замены.

Утилизация устройства

Устранение неисправного устройства

если по какой-то причине будет необходимо исключить устройство из эксплуатации, убедитесь, что никто не будет в состоянии им пользоваться:

отключите его от сети и устраните электрические соединения.

Хранение

- Перед помещением на хранение устройство следует отключить от электрической розетки и дать ему полностью остыть.

- Устройство следует хранить в чистом, сухом и прохладном месте.

Диагностика и устранение неисправностей

Если устройство не работает надлежащим образом, используйте следующую таблицу для поиска решения. Если вы не можете решить проблему, свяжитесь с поставщиком / сервисным специалистом.

Проблема Возможная причина Решение
Устройство нарезает продукты неравномерно	Тупое лезвие Лезвие следует заточить
	Грязное устройство Очистить устройство
Устройство не режет Перегрелся двигатель Оставить машину для охлаждения на длительное время. Защитный термостат от двигателя автоматически сбрасывается.
Каретка не передвигается	Загрязнился стержень, по котором передвигается каретка
	К лезвию прилипли остатки продуктов
Лезвие перестает вращаться во время резки продукта	Изношенный или грязный приводной ремень

Схема цепи для 210000, 210017, 210031, 210048, 210086, 970294

Ввод напряжения переменного тока: 220-240 В 50 Гц пер. тока

N L PE M C PE KC SB1 SB2 KC HL T ST SQ1 SQ2 KM

M : Двигатель

T : Трансформатор

C : Конденсатор

РЕ : Защитное заземление

L : Фаза

N : Нейтральный

SB1, SB2 : Выключатель

КС : Реле

HL : Индикаторная лампа

ST : Термический выключатель

SQ1, SQ2 : Микровыключатель

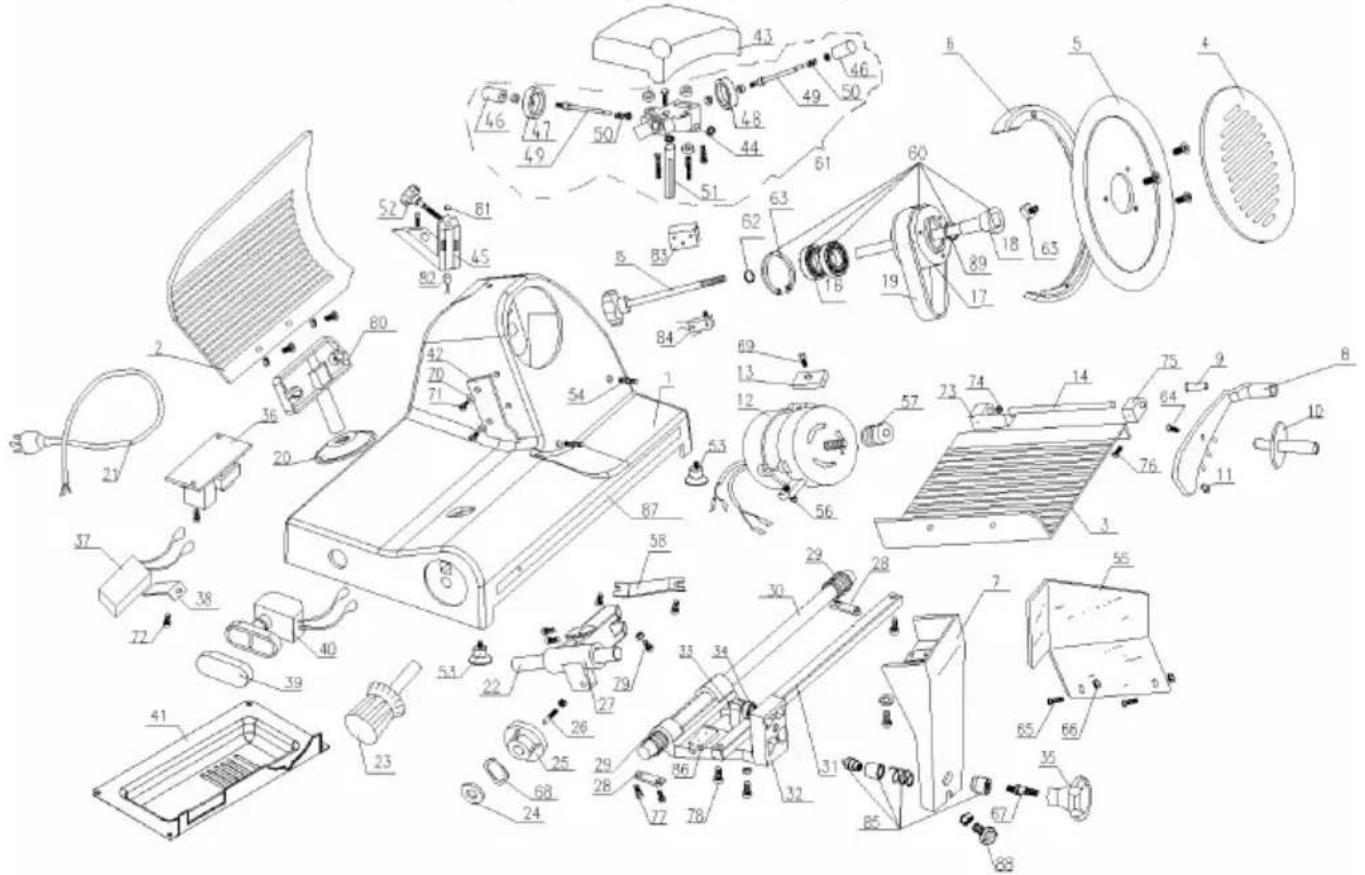

Список деталей (№ позиции : 210000, 210031, 210048, 210086, 970294)

No детали	Название детали Количе-	ство	No детали	Название детали Количе-	ство
1 Ограждение	1 16 Шариковый подшипник	6202 2
2 Активная	планка 1 17 Колесо для ремня лезвия	∅66 1
3 Поднос для продуктов	1 18 Штифт колеса для ремня	1
4 Диск защиты лезвия	1 19 Ремень SV.330 2
5	Лезвие	1	20	Скользящий контейнер для обрезков	1
6 Кольцо защиты лезвия	1 21 Линия питания			1
7 Скоба для поддона	1 22 Ось скольжения			1
8 Фиксированный рычаг для продуктов		1 23 Ручка с циферблатом		1
9 Втулка	фиксированного рычага	1 24 Упругая прокладка		1
10	Ручка фиксированного рычага	1	25	Эксцентрик	1
11	Пластиковая гранула	1	26	Нивелир эксцентрика	1
12	Двигатель	1 27 Слайдер		1
13	Мотор для нарезки брикетов	1	28	Скользящая ось для нарезания брикетов	2
14	Штифт фиксированного рычага ∅12×185	1 29 Пружина оси скольжения тянущей скобы		2
15	Болты защиты лезвия	1	30	Ось тянущей скобы	1
31 Квадратная ось 1 61 Настройка точила 1
32 Тянушая скоба 1 62 Упругая прокладка головкой		015 для под-	шипника		1
33 М8×35 Винт с шестигранной головкой		1 63 Упругая прокладка	015 для под-шипника		1
34 Шариковый подшипник 607 1 64 Гайка для винта с квадратной			головкой диска защиты лезвия		1
35 Ручка крышки тянущей скобы 1 65 Болт ручки фиксированного рычага 1
36 Реле 1 66 Болт заслонки для защиты пальцев 2
37 Конденсатор 1 67 Гайка заслонки для защиты пальцев				цев	2
38 Держатель конденсатора	1 68 Болт ручки скобы 1
39 Кнопка измельчения	1 69 Нижняя упругая накладка		1
40 Кнопочный выключатель	1 70 Болт мотора			1
41 Материческая плата	1 71 Шайба скребка для мяса		2
42 Скребок для мяса	1 72 Болт скребка для мяса		2
43 Валик для заточки	1 73 Фиксирующий болт конденсатора		1
44 Основание блока заточки	1 74 Крышка поддона А		1
45 Основание блока заточки в сборе		1 75 Прокладка доски для мяса		1
46 Кнопка заточки 2 76 Крышка поддона В			1
47 Колесо измельчения 045	1 77 Болты с утопленной головкой				2
48 Колесо крупного измельчения 045		1	78	Болт скользящей оси для нарезания брикетов	4
49	Штифт точила	2	79	Фиксирующий винт оси квадрата	2
50	Пружина	2	80	Болт регулировки слайдера	1
51	Штифт скобы точила	1	81	Магнит	1
52	Ручка крепления точила	1	82	Магнитный выключатель	1
53	Активная планка пробойника	1	83	Алюминиевый блок	1
54	Резиновая ножка	4	84	Микровыключатель	1
55 Защитное кольцо штифта лезвия		2	85	Замок из нержавеющей стали	1
56	Доска блокировки мяса	1	86	Блок ограничителя	1
57	Скоба скользящей оси	2	87	Планка из нержавеющей стали	1
58 Небольшое колесо ремня мотора		1	88	Установочный винт скобы поддона	1
59	Привод скольжения	1	89	Масляное уплотнение	1
60 Установка колеса ремня		1

Список деталей (№ позиции : 210017)

No детали	Название детали Количе-	ство	No детали	Название детали Количе-	ство
101 Ограждение 1 117 Колесо ремня 1
102 Активная планка 1 118 Штифт колеса для ремня 1
103 Поднос для продуктов 1 119 Ремень SV.400 2
104 Диск защиты лезвия 1 120 Опорное основание 1
105 лезвие 1 121 Кабельная муфта	1
106 Кольцо защиты лезвия 1 122 Скребок для мяса			1
107 Скоба для поддона 1 123 Кнопка измельчения			1
108 Фиксированный рычаг продуктов	1 124 Кнопочный выключатель 1
109 Втулка фиксированного рычага 1 125 Конденсатор			1
110 Ручка 1 126 Держатель конденсатора			1
111 Пластиковая гранула 1 127 Винт ориентации штока			1
112 Двигатель 1 128 Ручка с циферблатом			1
113 Мотор для нарезки брикетов 1 129 Упругая прокладка			1
114 Линия питания 1 130 Эксцентрик 300			1
115 Болты защиты лезвия 1 131 Материнская плата			1
116 Шариковый подшипник 6204 2 132 Штифт нивелира эксцентрика			1
133 Скользящая ось 1 163 Настройка точила 1
134 Слайдер 1 164 ∅ 20 Упругая прокладка для под-				шипника	1
135 Резиновая ножка 4 165 Упругая прокладка ∅ 47 для отвер-				стия	1
136 Ось скольжения для нарезания брикетов	2 166 Гайка для винта с квадратной головкой диска защиты лезвия				1
137 Реле 1 167 Болт ручки фиксированного ры-				чага	1
138 Пружина оси скольжения 2 168 Болт заслонки для защиты паль-цев					2
139 Ось скольжения тянущей скобы 1 169 Гайка заслонки для защиты паль-цев					2
140 Квадратная ось 1 170 Болт ручки скобы 1
141 Тянущая скоба	1	171	Гайка ручки скобы		1
142 Кнопка тянущей скобы 1 172 Болт дна скобы			1
143 Валик для заточки 1 173 Фиксирующий винт оси квадрата 2
144 Кнопка	2	174	Болт скользящей оси для нарезания брикетов		4
145 Колесо измельчения ∅45 1 175 Болт скользящей оси			1
146 Штифт колеса для удаления обрезков	2 176 Нижняя упругая накладка ∅ 12 1
147 Пружина колеса для удаления обрезков	2 177 Шайба скребка для мяса 2
148 Колесо крупного измельчения ∅45	2 178 Болт скребка для мяса 1
149 Ручка крепления точила	1	179	Тонкая прокладка подшипника центра вращения		2
150 Опорное основание наружного кольца	1 180 Болт подшипника центра вращения				2
151 Колесо ∅ 4,751 1 181 Замок из нержавеющей стали 1
152 Штифт точильного камня 1 182 Магнит			1
153 Основание блока заточки 1 183 Магнитный выключатель			1
154 Защитное кольцо штифта лезвия	2	184	Блок ограничителя		1
155 Штифт поддона для продуктов 1 185 Микровыключатель			1
156/156А Доска блокировки мяса	1	186	Крышка поддона А		1
157 Скоба фси скольжения 1 187 Крышка поддона В 1
158 Небольшое колесо ремня мотора	1	188	Тонкая прокладка подшипника центра вращения		1
159 Колесо передачи скольжения 1 189 Масляное уплотнение			1
160 Ручка тянущей скобы 1 190 Планка из нержавеющей стали 1
161 Ось скольжения 608	1	191	Установочный винт скобы поддона		1
162 Установка колеса ремня 1

Технические характеристики

No продукта 210031 210048	210000 210017	210086 970294
Рабочее напряжение и частота	220-240В~ / 50 Гц
Потребляемая мощность 200Вт 280Вт 320Вт 420Вт 320Вт			280Вт
Диаметр лезвия 195 мм 220	мм 250 мм 300	мм 250 мм 220	мм
Класс влагозащиты IP33
Степень защиты I Класс
Уровень шума <70 дБ (А)
Размеры 400x400x	(выс.)330мм	440x420x(выс.)350мм	485x420x(выс.)395мм	600x480x(выс.)450мм	485x420x(выс.)395мм	440x420x(выс.)350мм
Вес нетто (приб.) 13,5 кг 14	кг 16 кг 26 кг 16	кг 14 кг

Внимание: Технические характеристики могут быть изменены без предварительного уведомления.

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды.

Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.

SQ1, SQ2 : Микродиакóптнç

- Изменения, печати и верстки ошибки защищены.
