РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Fieldscope EDG VR NIKON

Меры предосторожности 125-126

Меры предосторожности при работе с прибором...... 126-127

Зрительные трубы EDG Fieldscope/

Технические характеристики 128-129

Окуляры/Технические характеристики 130-131

Номенклатура 132-133

Прикрепление и снятие окуляра....134

Фокусировка/Выдвижная бленда 134

Поворачивание корпуса 135

Принадлежности 135

Пригодность окуляров 136-137

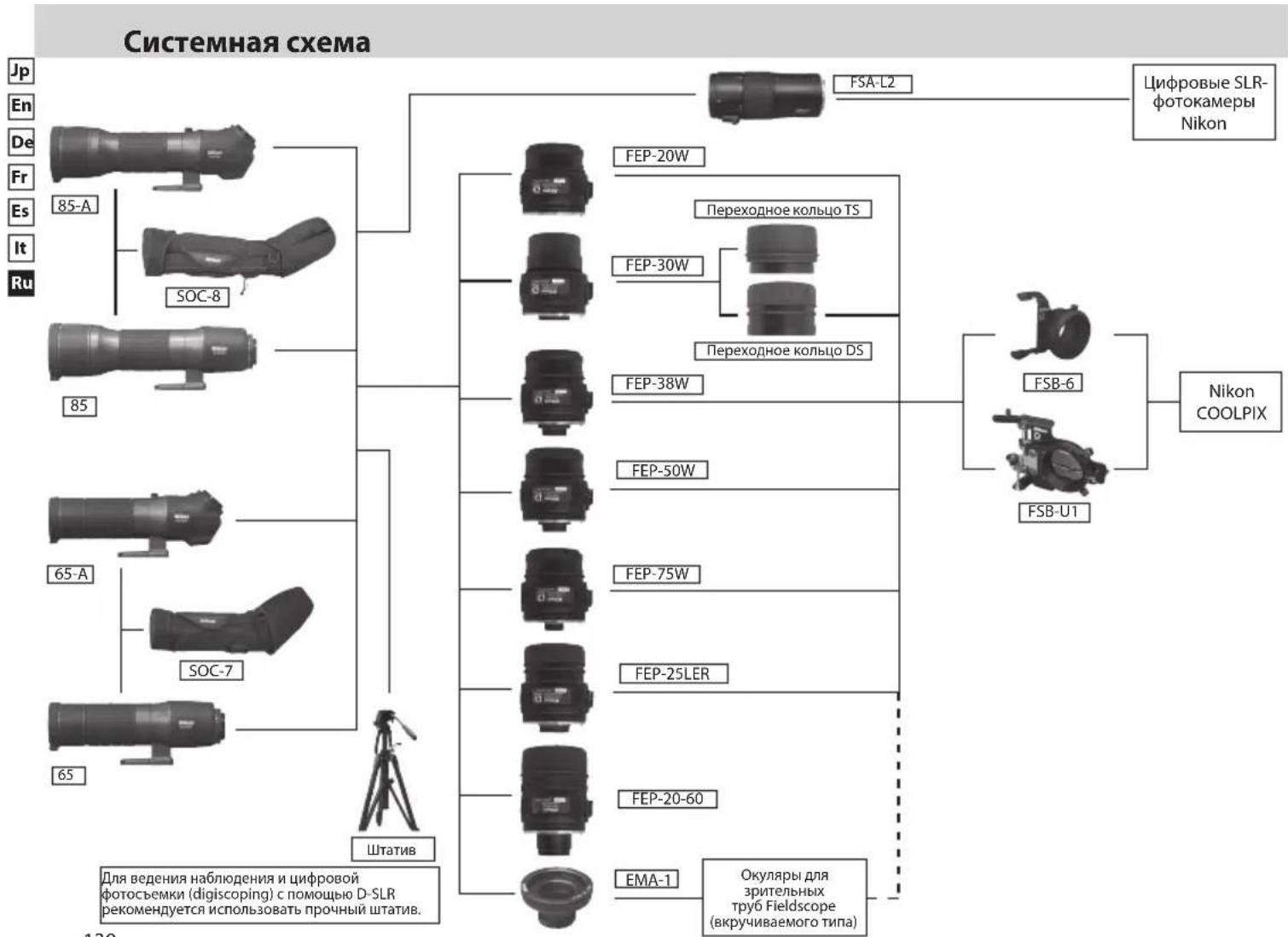

Системная схема 138

EMA-1 139

FSA-L2 140-143

• Конструкция и технические характеристики могут изменяться без уведомления.
• Запрещается воспроизводить данное руководство в любой форме, полностью или частично (за исключением кратких цитат в критических статьях и обозрениях), без письменного разрешения на то компании NIKON VISION CO., LTD.

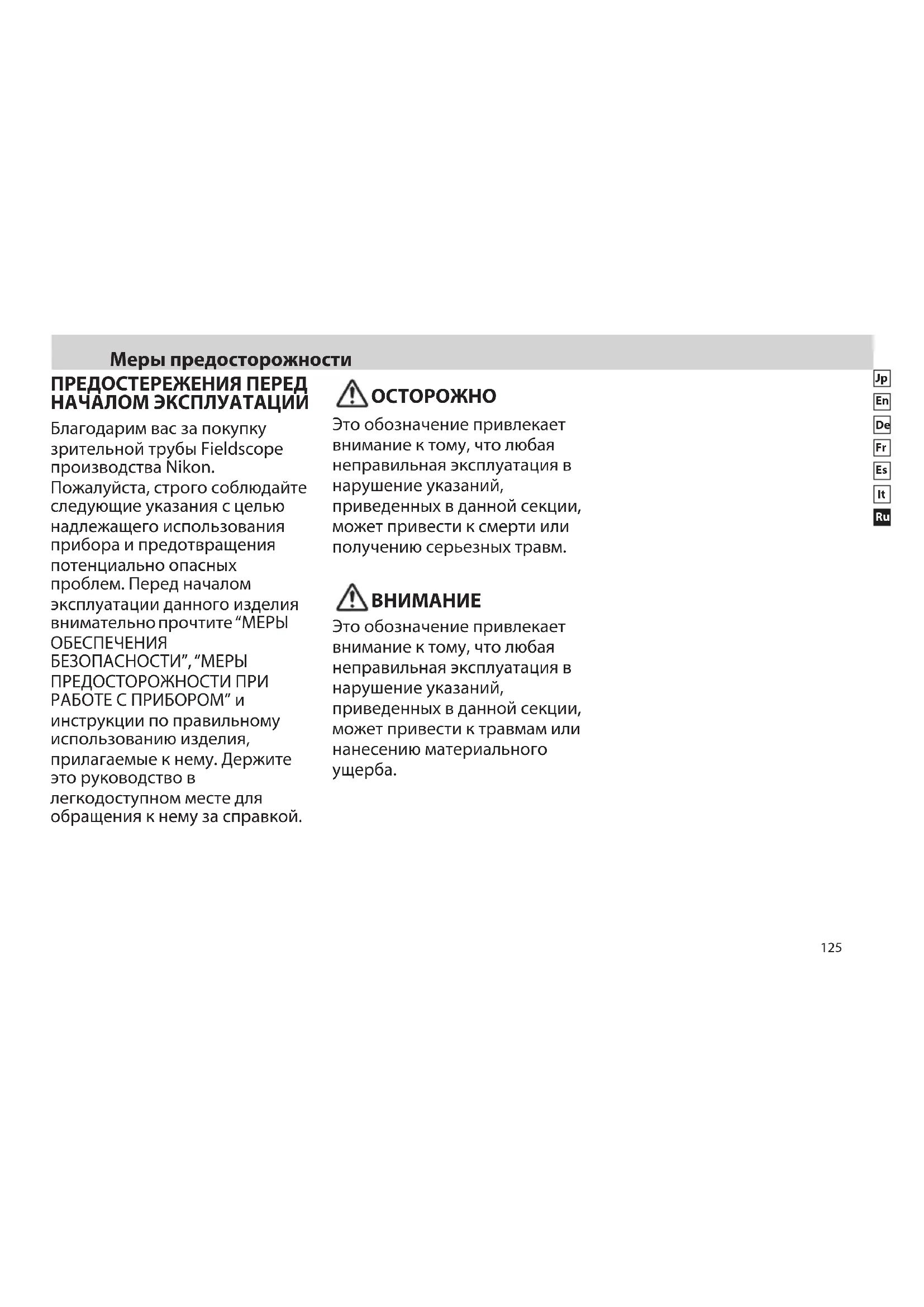

Меры предосторожности

ПРЕДОСТЕРЕЖЕНИЯ ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИЙ

Благодарим вас за покупку зрительной трубы Fieldscope производства Nikon. Пожалуйста, строго соблюдайте следующие указания с целью надлежащего использования прибора и предотвращения потенциально опасных проблем. Перед началом эксплуатации данного изделия внимательно прочтите "МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ", "МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ПРИБОРОМ" и инструкции по правильному использованию изделия, прилагаемые к нему. Держите это руководство в легкодоступном месте для обращения к нему за справкой.

ОСТОРОЖНО

Это обозначение привлекает внимание к тому, что любая неправильная эксплуатация в нарушение указаний, приведенных в данной секции, может привести к смерти или получению серьезных травм.

ВНИМАНИЕ

Это обозначение привлекает внимание к тому, что любая неправильная эксплуатация в нарушение указаний, приведенных в данной секции, может привести к травмам или нанесению материального ущерба.

МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ПРИБОРОМ

⚠️ Осторожно

Никогда не смотрите прямо на солнце через зрительную трубу Fieldscope.

Внимание

• Данное изделие является водонепроницаемым, однако избегайте воздействия дождя, брызг воды, песка и грязи.
• Не управляйте колесиком фокусировки, когда изделие подвержено воздействию воды или дождя.
• Не разбирайте зрительную трубу.
• Не размахивайте зрительной трубой, держа ее за ремешок. Вы можете ударить кого-нибудь из окружающих и причинить травму.
• Не оставляйте зрительную трубу на неустойчивой поверхности. Она может упасть и причинить травму.
• Не смотрите в зрительную трубу при ходьбе. Вы можете натолкнуться на какой-нибудь предмет и получить травму.
• Не оставляйте зрительную трубу в автомобиле в жаркий или солнечный день или вблизи оборудования, генерирующего тепло.
• Когда зрительная труба подвергается резкому перепаду

температур, на поверхности линз может конденсироваться влага.

• Не используйте для чистки корпуса спирт.
• Не оставляйте полиэтиленовый пакет, используемый для упаковки, в местах, доступных маленьким детям.
• Будьте внимательны, чтобы дети нечаянно не проглотили крышку или наглазник. Если это произойдет, немедленно обратитесь за консультацией к врачу.
• Продолжительное пользование резиновым наглазником у некоторых людей может вызывать воспаление кожи. При проявлении каких-либо симптомов немедленно обратитесь за консультацией к врачу.

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Поверхности линз

• Удаляйте пыль с помощью мягкой кисточки, свободной от любых жиров и масел.
• Для удаления следов пальцев или грязи осторожно протирайте поверхности линз мягкой чистой хлопчатобумажной тканью или высококачественной салфеткой для очистки линз, не содержащей жиров и масел. Для удаления плохо поддающихся очистке пятен используйте небольшое количество чистого спирта (не денатурированного). Не используйте бархатную ткань или обычные салфетки, поскольку это может привести к появлению на поверхности линз царапин.

Чистка

сверхнизкодисперсионных линз ED

- Не используйте для чистки линзы объектива зрительной трубы Fieldscope чистящие средства для линз аэрозольного типа. Быстрое замораживание в результате воздействие сжиженного газа может привести к поломке линзы.

ости при работе с прибором

Корпус

• Удаляйте пыль с колесика фокусировки с помощью мягкой кисточки.
• Выполните чистку поверхности корпуса с помощью мягкой чистой ткани и сухой ткани. Не используйте бензол, растворитель или другие органические средства, поскольку они могут вызвать обесцвечивание и деградацию резины.

Хранение

• Высокая влажность может привести к конденсации воды или образованию плесени на поверхности линз. Поэтому храните зрительную трубу в сухом прохладном месте. После использования прибора в дождливый день или ночью тщательно просушите его при комнатной температуре, а затем уберите на хранение в сухое прохладное место.
• Не оставляйте зрительную трубу внутри автомобиля в жаркий или солнечный день или вблизи оборудования, генерирующего тепло.

Это может повредить прибор или оказать негативное влияние на его рабочие характеристики.

ВОДОЗАЩИЩЕННЫЕ МОДЕЛИ

Зрительная труба EDG Fieldscope является водозащищенной и не будет подвержена повреждениям при погружении или падении в воду на максимальную глубину до 2 метров на время до 10 минут.

Зрительная труба EDG Fieldscope имеет следующие преимущества:

• Может использоваться без риска повреждения в условиях повышенной влажности, запыленности или под дождем.
• Заполнение азотом делает конструкцию стойкой к конденсации и плесени.

При использовании зрительной трубы EDG Fieldscope соблюдайте следующие указания:

• Не следует использовать или держать прибор под потоком воды.
  • Перед выполнением регулировки каких-либо движущихся частей (ручка фокусировки, окуляр и т. п.) следует протереть любую имеющуюся влагу в целях предотвращения повреждения и обеспечения безопасности.

Для поддержания зрительной трубы EDG Fieldscope в отличном состоянии Nikon Vision рекомендует проводить регулярное техническое обслуживание у официального дилера.

Зрительные трубы EDG Fieldscope

Технические характеристики

Модели EDG Fieldscope EDG Fieldscope EDG Fieldscope EDG Fieldscope65-A 65	85-A 85
Тип Тип с угловой Тип с прямой призмой призмой	Тип с угловой Тип с прямой призмой
Эффективный диаметр линзы объектива	65мм	65мм	85мм	85мм
Мин. расстояние фокусировки	3.3м	3.3м	5м	5м
Вес (только корпус)	1620 г.	1560 г.	2030 г.	2030 г.
Длина (только корпус)	332мм	313мм	398мм	379мм
Высота (только корпус)	131мм	120мм	131мм	127мм
Ширина (только корпус)	88мм	88мм	102мм	102мм
Конструкция	Водонепроницаемая (до 2 м на 10 мин.) и защищенная от воздействия тумана с наполнением азотом и уплотнительными кольцами (корпус/соединение окуляра водозащищенные)
Вращение корпуса(с креплением для штатива)	Вращается* Зафиксировано		Вращается *	Зафиксировано

* Предусмотрено шесть положений щелчка (0°,±45°,±90°,±135°), и корпус может фиксироваться зажимом.

Код изделия		EDG Fieldscope65-A	EDG Fieldscope65	EDG Fieldscope85-A	EDG Fieldscope85
Корпус		VV		VU
Закрепляемый накорпусе чехол		CCM		CCL
Крышка объектива	прикреплено	OBM		OBL
Крышка крепления	прикреплено	LF-1
Ремень чехла		SBB
Крепежное кольцо	прикреплено	PAV

Окуляры

Переходное кольцо TS

Переходное кольцо DS

FEP-30W
Вворачивайте одну из насадок в окуляр для использования.

Модели	FEP-20W	FEP-25LER	FEP-30W	FEP-38W	FEP-50W	FEP-75W	FEP-20-60
Увеличение	20x16x	25x20x	30x24x	38x30x	50x40x	75x60x	20-60x16-48x
Реальное поле зрения	3.3°4.1°	2.4°3.0°	2.4°3.0°	1.9°2.4°	1.4°1.8°	1.0°1.2°	2.2-1.1**2.8-1.4**
Видимое поле зрения*	60°60°	55.3°55.3°	64.3°64.3°	64.3°64.3°	64.3°64.3°	64.3°64.3°	42-60**42-60**
Поле зрения на удалении 1000 м/ярд.	58м/173 фута72м/215 фута	42м/126 фута52м/157 фута	42м/126 фута52м/157 фута	33м/99 фута42м/126 фута	24м/73 фута31м/94 фута	17м/52 фута21м/63 фута	38-19м/115-58 фута**49-24м/147-73 фута**
Выходной зрачок	4.3мм4.1мм	3.4мм3.3мм	2.8мм2.7мм	2.2мм2.2мм	1.7мм1.6мм	1.1мм1.1мм	4.3-1.4мм**4.1-1.4мм**
Относительная яркость	18.516.8	11.610.9	7.87.3	4.84.8	2.92.6	1.21.2	18.5-2.0**16.8-2.0**
Удаление выходного зрачка	20.1мм20.1мм	32.3мм32.3мм	25.4мм25.4мм	17.9мм17.9мм	17.8мм17.8мм	17.0мм17.0мм	18.4-16.5мм**18.4-16.5мм**
Длина	59мм	77мм	81мм: поворотно-выдвижного типа, 79мм: DS	74мм		71мм	71мм
Наружный диаметр	63мм	63мм	63мм	63мм	63мм	63мм	63мм
Вес	240 г.	320 г.	***390 г.	230 г.	230 г.	230 г.	330 г.
Конструкция	Водонепроницаемая (до 2 м на 10 мин.) и защищенная от воздействия тумана с наполнением азотом и уплотнительными кольцами (корпус/соединение окуляра водозащищенные)

Верхний ряд: При подсоединении к EDG Fieldscope 85/85-А, Нижний ряд: При подсоединении к EDG Fieldscope 65/65-А
* Число рассчитано по формуле [tan ω' = Γ x tan ω] Видимое поле зрения: 2 ω', Увеличение: Γ, Реальное поле зрения: 2ω
**При самом низком и самом высоком увеличении *** Со съемным наглазником поворотно-выдвижного типа

Код изделия FEP-20W FEP-25LER				*FEP-30W		FEP-38W	FEP-50W	FEP-75W	FEP-20-W
Корпус		WA	WB	WD		WE	WF		WG
				—	—
Крышка крепления (объектив)	прикреплено	ECF
Резиновая крышка (окуляр)	прикреплено	ECG		ECL	ECG	ECG			ECL
Резиновый наглазник	прикреплено	ACM	ABY	ANC	ABY	ACM			ACN
Чехол	прилагается	ССК

* При поставке прикреплено кольцо поворотно-выдвижного типа (кольцо TS), а комплект кольца DS (кольцо, резиновая крышка и резиновый наглазник) прилагаются в коробке.

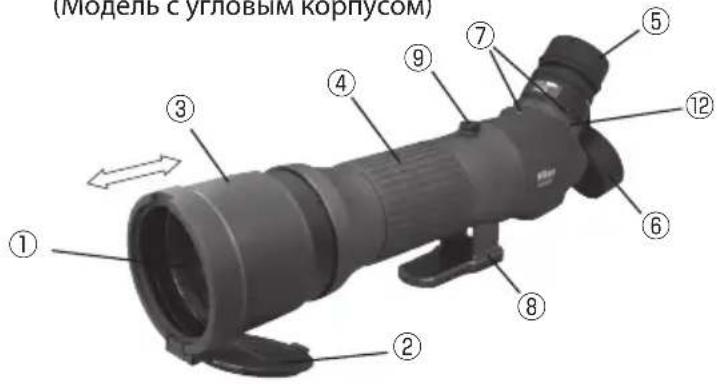

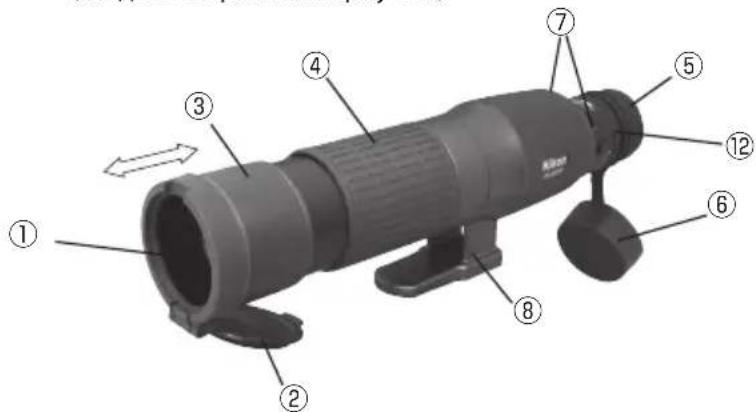

Номенклатура (Модели с прямым/угловым корпусом)

① Линза объектива
② Крышка линзы объектива
③ Бленда (выдвижная)
④ Фокусировочное кольцо
⑤ Окуляр (опция)
⑥ Крышка окуляра
⑦ Метка замка окуляра
⑧ Крепление штатива
⑨ Зажим
⑩ Штативное гнездо (1/4") (3 гнезда)
⑪ Точечные отверстия (4 отверстия)
⑫ Крепежное кольцо

(Модель с угловым корпусом)

(Модель с угловым корпусом)

(Модель с прямым корпусом)

Номенклатура (окуляры)

① Окуляр
② Резиновый наглазник
③ Кольцо регулировки высоты окуляра
④ Кольцо трансфокатора (зума)
⑤ Рычажок замка окуляра
⑥ Метка замка окуляра
⑦ Крепление окуляра
⑧ Переходное кольцо TS
⑨ Переходное кольцо DS

FEP-30W с переходным кольцом TS
FEP-30W

① ② ④ ⑤ ⑥ ⑦ MIMO

FEP-20-60

Прикрепление и снятие окуляра

Прикрепление

① Вставьте окуляр в корпус Fieldscope, выровняв метки с обеих сторон.
② Поверните в замке против часовой стрелки до щелчка.

Примечание: Окуляр нельзя будет повернуть, если он не будет вставлен в Fieldscope на достаточную глубину.

Снятие

Нажмите на рычажок замка окуляра в направлении ①.

Затем снимите окуляр, поворачивая его по часовой стрелке ②.

Фокусировка/Выдвижная бленда

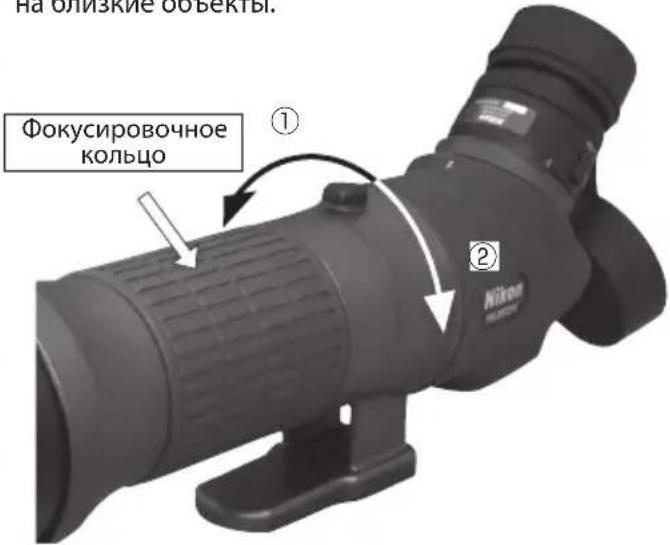

Фокусировка

- Для выполнения фокусировки поворачивайте фокусировочное кольцо. При повороте фокусировочного кольца по часовой стрелке ① фокус наводится на удаленные объекты. При повороте фокусировочного кольца против часовой стрелки ② фокус наводится на близкие объекты.

на олизкие объекты. Фокусировочное кольцо ① ② Nikon

Выдвижная бленда

- Выдвигайте и задвигайте бленду при открытой крышке объектива. Если крышка будет закрыта, передвижению бленды будет препятствовать давление воздуха внутри бленды.

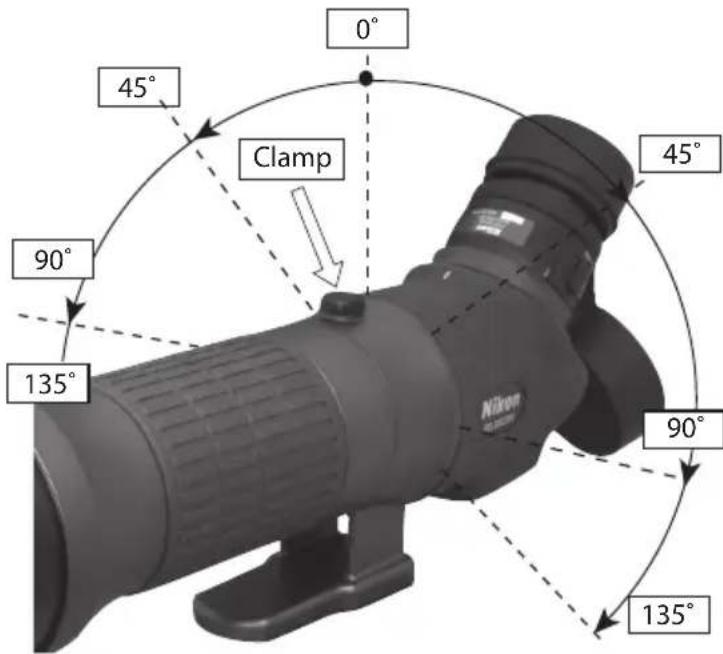

Поворачивание корпуса (только модели с корпусом углового типа)

0° 45° Clamp 90° 135° 45° 90° 135° Nikon

• Ослабьте зажим, повернув его против часовой стрелки, таким образом, чтобы корпус можно было повернуть.
• Имеется четыре позиции защелкивания (0°, ±45°, ±90°, ±135°).
• Затягивание зажима фиксирует корпус под текущим углом.

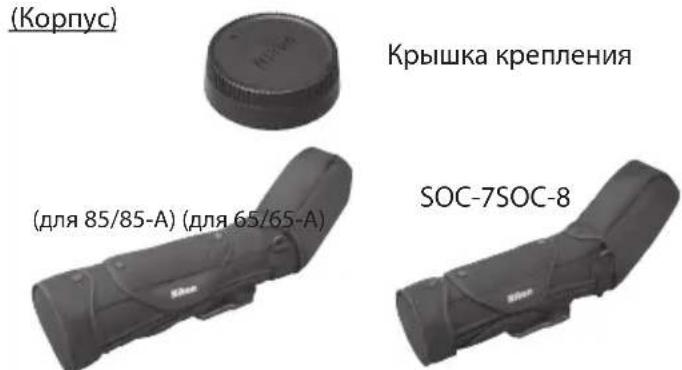

Принадлежности

(Корпус) Крышка крепления (для 85/85-A) (для 65/65-A) SOC-7SOC-8

Закрепляемые на корпусе чехлы*

*В зависимости от страны покупки зрительной трубы EDG Fieldscope эти принадлежности могут быть включены в стандартный комплект поставки. В других областях эти принадлежности являются дополнительными, приобретаемыми отдельно.

Ремень чехла*

(Окуляр)

Крышка окуляра Крышка крепления

Резиновый наглазник (для FEP-30W, FEP-25LER)

Пригодность окуляров

FEP-20W/-38W/-50W/-75W (наглазник поворотно-выдвижного типа)

Для выполнения регулировки поворачивайте кольцо настройки высоты окуляра.

Фотосъемка с помощью цифровой камеры (digiscoping): Используйте резиновый наглазник в сложенном положении.

Может быть подсоединен кронштейн для цифровых фотокамер.

Наблюдение (Пользователи, носящие очки): Резиновый наглазник выдвигается приблизительно на 5 мм.

Наблюдение (Пользователи, не носящие очки): Резиновый наглазник выдвигается более чем на 5 мм.

Фактическая длина в выдвинутом состоянии может отличаться в зависимости от конкретного используемого окуляра.

FEP-30W (предусмотрено два типа наглазников: DS и TS)

Переходное кольцо DS Переходное кольцо TS

Поверните резиновый наглазник для его установки.

Фотосъемка с помощью цифровой камеры (digiscoping): Снимите предохранительный резиновый наглазник для использования.

Может быть подсоединен кронштейн для цифровых фотокамер.

Наблюдение: Прикрепите предохранительный резиновый наглазник для использования.

Наблюдение (Пользователи, носящие очки): Используйте резиновый наглазник в сложенном положении.

Наблюдение (Пользователи, не носящие очки): Используйте резиновый наглазник в выдвинутом положении. положении.

FEP-25 LER (съемный резиновый наглазник)

Фотосъемка с помощью цифровой камеры (digiscoping):

Снимите предохранительный резиновый наглазник для использования.

Может быть подсоединен кронштейн для цифровых фотокамер.

Наблюдение:

Прикрепите предохранительный резиновый наглазник для использования.

FEP-20-60 (наглазник поворотно-выдвижного типа)

(Кронштейн для цифровых фотокамер не может быть подсоединен.)

Поверните резиновый наглазник для его установки.

Наблюдение (Пользователи, носящие очки):

Используйте резиновый наглазник в сложенном положении.

Наблюдение (Пользователи, не носящие очки):

Используйте резиновый наглазник в выдвинутом положении.

EMA-1 (Дополнительная принадлежность)

Прикрепление окуляра вкручиваемого типа для Fieldscope к зрительной трубе EDG Fieldscope с адаптером EMA-1.

Примечание: Из-за сопротивления уплотнительного кольца при вкручивании может понадобиться значительное усилие, поэтому убедитесь в том, что деталь вкручена плотно.

Обязательно соблюдайте это указание, поскольку если адаптер EMA-1 не будет вкручен достаточно плотно, крепление не будет герметичным.

Правильное крепление адаптера EMA-1 и окуляра.

Неправильное крепление адаптера EMA-1 (недостаточно ввернут: все еще видно уплотнительное кольцо.).

Переходник для зрительных труб Fieldscope и цифровых SLR-фотокамер FSA-L2

Позволяет прикреплять цифровые SLR-фотокамеры к зрительной трубе EDG Fieldscope. С использованием функции трансфокатора (зума) возможно выполнение супертелефотосъемки.

Технические характеристики

Данное изделие представляет собой оснащенную трансфокатором адаптер-насадку для цифровых SLR-фотокамер, предназначенную исключительно для использования со зрительными трубами EDG Fieldscope.

Увеличение: 3.5x

Общее фокусное 500мм f/5.9 - 1750мм f/21 (при подсоединении к зрительной

расстояние и диафрагма: трубе EDG Fieldscope 85/85-А, в эквиваленте формата 35 мм)

400mm f/6.2 - 1400mm f/22 (при подсоединении к зрительной

трубе EDG Fieldscope 65/65-A, в эквиваленте формата 35 мм)

- При использовании в сочетании с цифровой SLR-фотокамерой формата Nikon DX угол обзора эквивалентен приблизительно 1.5x совокупного фокусного расстояния.

Длина: 150мм

Вес: 435 г. (без крышек)

Принадлежности: Крышки креплений с обеих

сторон (BF-1A/LF-1)

Чехол (ССУ)

Сторона крепления зрительной трубы BF-1A

Крышки креплений

Сторона крепления фотокамеры LF-1

Переходник для зрительных труб Fieldscope и цифровых SLR-фотокамер является изделием компании Nikon Vision Co., Ltd. и представляет собой дополнительную принадлежность для зрительных труб EDG Fieldscope.

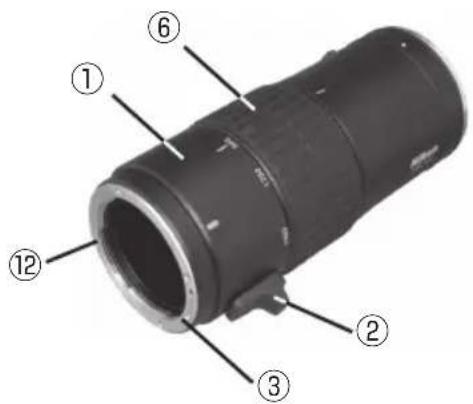

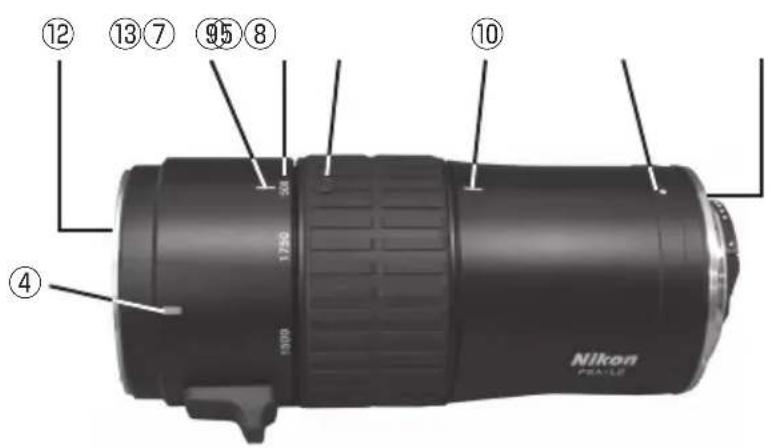

Номенклатура

⑭ ⑬ ⑮ ⑰ ① ④ 1750 1500 Nikon PR-LE

① Корпус
② Сдвижной рычаг присоединения/отсоединения
③ Фиксатор присоединения/отсоединения
④ Метка присоединения/отсоединения
⑤ Метка присоединения/отсоединения фотокамеры
⑥ Кольцо зуммирования
⑦ Индикация фокусных расстояний (для моделей с объективами 85 мм, эквивалент формата 35 мм)
⑧ Метка фокусных расстояний
⑨ Метка положения фотокамеры (базовая)
⑩ Метка положения фотокамеры (горизонтальная)
⑪ Зажимной винт
⑫ Крепление со стороны зрительной трубы
⑬ Крепление со стороны фотокамеры
⑭ Контакты передачи сигналов

Прикрепление и снятие

Прикрепление

① Вставьте адаптер-насадку FSA-L2 в зрительную трубу EDG Fieldscope, совместив метки присоединения/отсоединения с обеих сторон.
② Вворачивайте адаптер-насадку FSA-L2 в направлении, указанном стрелкой, пока не услышите щелчок.
3 Присоедините фотокамеру к адаптеру-насадке FSA-L2, выравнивая метки присоединения/отсоединения фотокамеры.
4 Сначала ослабьте зажимной винт. Затем выровняйте между собой две метки положения фотокамеры и затяните зажимной винт, чтобы зафиксировать камеру в горизонтальном положении.

Снятие

① Отсоедините фотокамеру, нажав на кнопку подсоединения/отсоединения.
② Сдвиньте сдвижной рычаг присоединения/отсоединения в направлении, указанном стрелкой, и удерживайте его в этом положении.
③ Поверните корпус в направлении, указанном стрелкой, и отсоедините адаптернасадку FSA-L2.

Пример прикрепления

Выполнение фотосъемки

Поддерживаемые серия D3, серия D2, D5000, D700, D300, D100, D90, D80, серия D70, D60, D50, серия D40 цифровые фотокамеры: (по состоянию на май 2009 г.)

- При использовании фотокамер Nikon формата FX на фокусных расстояниях между 500 мм и 750 мм наблюдается виньетирование.

Режимы фотосъемки: Режим А (режим автоэкспозиции с приоритетом диафрагмы) или режим М (ручной режим)

- Проверка на использование надлежащей диафрагмы в режиме автоэкспозиции с приоритетом диафрагмы не осуществлялась для пленочных фотокамер.

Экспозамер: Центро-взвешенный экспозамер

- Матричный экспозамер и точечный экспозамер использоваться не могут.

- При удалении от видоискателя во время выполнения фотосъемки, предотвращайте попадание света вовнутрь с помощью экрана, такого как, например, крышка окуляра.

- Поскольку оптическая система имеет характеристики, отличные от обычных сменных объективов, когда адаптер-насадка FSA-L2 и зрительная труба Fieldscope используются для выполнения фотосъемки с помощью фотокамер SLR, экспозиция может отличаться на разных моделях фотокамер. При необходимости применяйте компенсацию экспозиции. Компенсация экспозиции может оказаться необходимой в диапазоне малых фокусных расстояний (широкий формат).

- Значение диафрагмы и фокусного расстояния зависит от фактической настройки увеличения (зуммирования), однако значения диафрагмы и фокусного расстояния на самой фотокамере указываются как 13 и 800.

Фокус: Ручная фокусировка с помощью фокусировочного кольца на корпусе зрительной трубы Fieldscope.

- Функции автофокусировки и ручной фокусировки с использованием электронного дальномера использоваться не могут.

- Когда используется объектив в режиме телефото, изображение в видоискателе становится темнее по причине изменения числа F. Пожалуйста, примите во внимание, что в подобной ситуации выполнение фокусировки может быть затруднено.

Масштабирование (зум): Управляйте с помощью кольца трансфокатора (зума). Поворачивайте по часовой стрелке для настройки на телефото и против часовой стрелки для широкоугольной настройки.

Спуск затвора: Для уменьшения вибрации, вызываемой спуском затвора, пожалуйста, используйте следующий режим/средства:

режим задержки экспозиции, спусковой тросик, таймер спуска, дистанционное управление, инфракрасная система дистанционного управления ML-3 и т. п.

- При использовании штатива, пожалуйста, пользуйтесь прочной и устойчивой моделью.

Закрепление на штативе: При выполнении крепления на штативе важно уделять внимание переднезадней балансировке.

- Сохраняйте наилучшее сбалансированное положение, зафиксировав его с помощью трех винтовых отверстий штатива, расположенных на корпусе зрительной трубы EDG Fieldscope.

株式会社ニコンビジョン CSセンター
