MANUAL DE USUARIO Fieldscope EDG VR NIKON

Precauciones para el funcionamiento 86-87

Catalejos EDG/Especificaciones 88-89

Oculares/Especificaciones 90-91

Nomenclatura 92-93

Colocación y extracción de las lentes oculares ..... 94

Enfoque/Parasol deslizante 94

Giro del cuerpo 95

Accesorios 95

Adecuación de los oculares 96-97

Gráfica del sistema....98

EMA-1 99

FSA-L2 100-103

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
• Se prohíbe la reproducción de este manual en cualquier forma, ya sea en su totalidad o en parte (excepto citas breves en artículos críticos o revisiones), sin la autorización escrita de NIKON VISION CO., LTD.

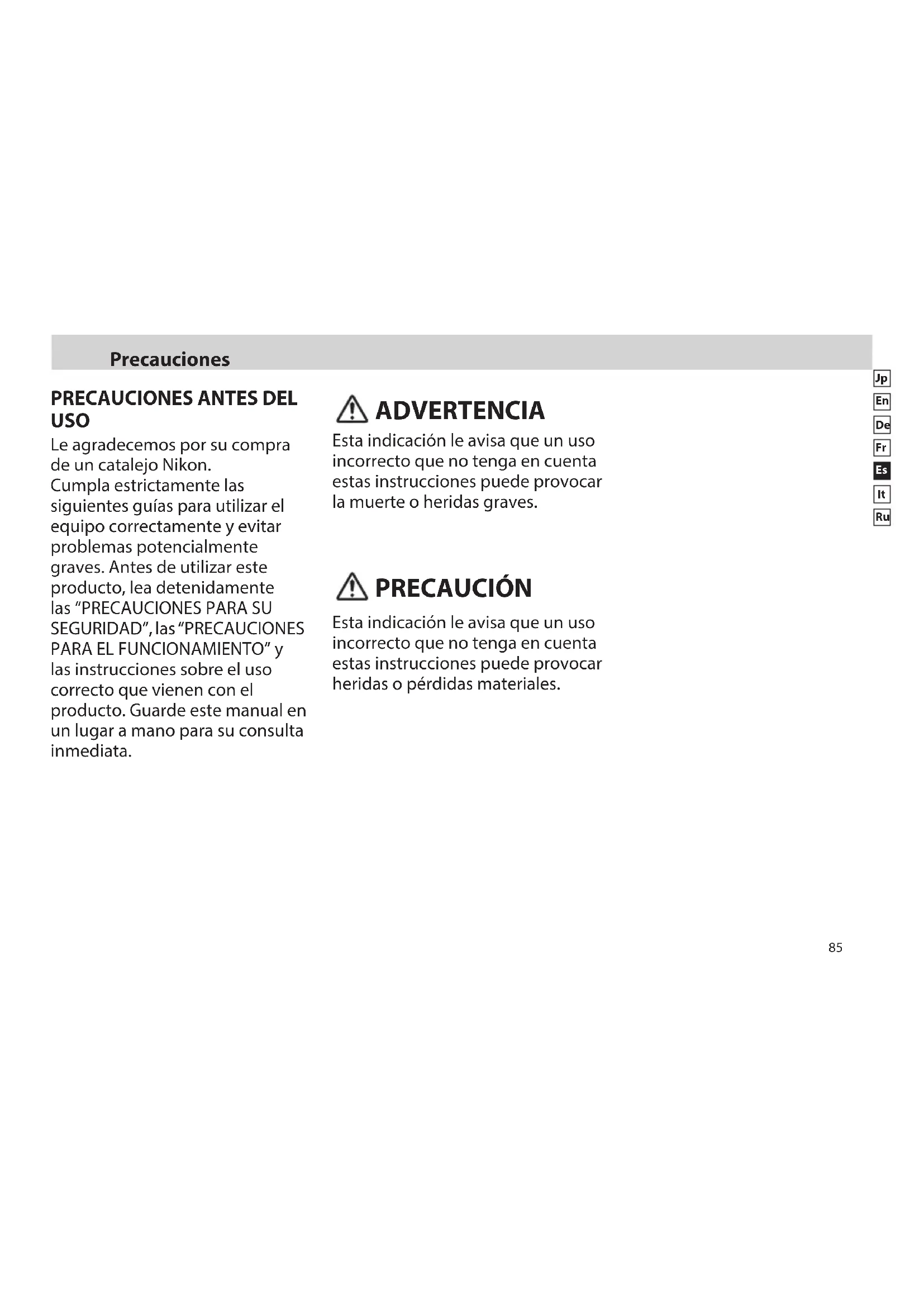

Precauciones

PRECAUCIONES ANTES DEL USO

Le agradecemos por su compra de un catalejo Nikon. Cumpla estrictamente las siguientes guías para utilizar el equipo correctamente y evitar problemas potencialmente graves. Antes de utilizar este producto, lea detenidamente las "PRECAUCIONES PARA SU SEGURIDAD", las "PRECAUCIONES PARA EL FUNCIONAMIENTO" y las instrucciones sobre el uso correcto que vienen con el producto. Guarde este manual en un lugar a mano para su consulta inmediata.

ADVERTENCIA

Esta indicación le avisa que un uso incorrecto que no tenga en cuenta estas instrucciones puede provocar la muerte o heridas graves.

PRECAUCIÓN

Esta indicación le avisa que un uso incorrecto que no tenga en cuenta estas instrucciones puede provocar heridas o pérdidas materiales.

Precauciones para su seguridad y el funcionamiento

¡ADVERTENCIA!

Nunca mire directamente al sol a través del catalejo.

¡PRECAUCIONES!

• Este producto es a prueba de agua, no obstante, evite la lluvia, salpicaduras de agua, arena y barro.
• No gire el aro de enfoque si ha quedado expuesto al agua o lluvia.
• No desarme el catalejo.
• No haga oscilar el catalejo por su correa. Puede golpear a alguien y herirlo.
• No deje el catalejo en un lugar inestable. Puede caerse y provocar heridas.
• No mire por el catalejo mientras camina. Puede caminar hacia un lugar peligroso y herirse.
• No deje el catalejo en el coche en un día caliente o bajo el sol

o cerca de equipos que generen calor.

• Cuando se expone el catalejo a repentinos cambios de temperatura puede condensarse la humedad en la superficie de las lentes.
• No utilice alcohol para limpiar el cuerpo principal.
• No deje la bolsa de polietileno que se utilizó para su embalaje al alcance de los niños.
• Tenga cuidado de que los niños pequeños no traguen la tapa o la cubierta del ocular. Si esto sucediera, llame inmediatamente a un médico.
• Algunas personas pueden sufrir irritación de la piel si utilizan la visera del ocular de caucho durante mucho tiempo. Si se presentara algún síntoma, consulte inmediatamente con su médico.

• Cuando limpie el polvo de la superficie de la lente, utilice un cepillo suave sin aceite.
• Cuando limpie las manchas como, por ejemplo, huellas dactilares de la superficie de la lente, limpie suavemente con un paño de algodón suave y limpio o con papel de calidad para lentes sin aceite.

Utilice una pequeña cantidad de alcohol puro (no desnaturalizado) para limpiar las manchas rebeldes. No utilice un paño de terciopelo o papel tisú común porque pueden rayar la superficie de las lentes. No debe utilizar el mismo paño utilizado para limpiar el cuerpo para limpiar la superficie de la lente.

Limpieza del objetivo ED

- No use un limpiador de objetivo tipo aerosol para limpiar el objetivo del catalejo.

ncionamiento

El efecto de congelación rápida del gas licuado puede quebrar el objetivo.

Cuerpo principal

• Limpie el polvo del aro de enfoque con un cepillo blando.
• Limpie la superficie del cuerpo con un paño suave y limpio y un paño seco. No utilice bencina, diluyente de pintura u otros líquidos orgánicos porque pueden hacer que pierda color o afectar el caucho.

Para guardar

• Puede condensarse la humedad o puede aparecer moho en la superficie de las lentes en caso de haber mucha humedad. Guarde el catalejo en un lugar fresco y seco.
  Después de utilizarlo en un día lluvioso o de noche, seque completamente a temperatura ambiente y guarde en un lugar fresco y seco.
• No deje el catalejo en el coche en un día caliente o bajo el

sol o cerca de equipos que generen calor. Puede dañarlo o afectarlo negativamente.

MODELOS A PRUEBA DE AGUA

El catalejo EDG es a prueba de agua y su sistema óptico no sufrirá daños si se sumerge o se dejan caer en el agua hasta una profundidad máxima de 2 metros durante un tiempo máximo de 10 minutos.

El catalejo EDG ofrece las siguientes ventajas:

• Puede utilizarse en condiciones de alta humedad, polvo y lluvia sin peligro de dañarse.
• El diseño lleno de nitrógeno lo hace resistente a la condensación y al moho.

Observe lo siguiente cuando utilice el catalejo EDG.

- La unidad no debe utilizarse ni mantenerse bajo agua

corriente.

- Para evitar daños, y por razones de seguridad, antes de ajustar las piezas móviles (perilla de enfoque, ocular, etc.) del catalejo, debe eliminarse toda la humedad.

Para mantener su catalejo EDG en excelentes condiciones, Nikon Vision recomienda un servicio regular en un distribuidor autorizado.

Catalejos EDG

Modelos Catalejo EDG Catalejo EDG65-A 65	Catalejo EDG Catalejo EDG85-A 85
Tipo con ángulo	Tipo prisma Tipo prisma Tipo prisma recto	Tipo prisma tipo prisma	Tipo prisma con ángulo	recto
Diámetro efectivo del objetivo	65mm	65mm	85mm	85mm
Distancia de enfoque cercano	3,3m	3,3m	5m	5m
Peso (cuerpo solamente)	1.620g	1.560g	2.030g	2.030g
Longitud (cuerpo solamente)	332mm	313mm	398mm	379mm
Altura (cuerpo solamente)	131mm	120mm	131mm	127mm
Anchura (cuerpo solamente)	88mm	88mm	102mm	102mm
Estructura	A prueba de agua (hasta 2 metros durante 10 minutos) y sin empañamiento gracias al gas nitrógeno y las juntas tóricas (la junta cuerpo/ocular es resistente al agua)
Giro del cuerpo (con una montura para trípode)	Giro*	Fijo	Giro*	Fijo

* Hay cuatro posiciones con chasquido (0°,±45°,±90°,±135°) y el cuerpo puede fijarse con el dispositivo de fijación.

Código del producto		Catalejo EDG 65-A	Catalejo EDG 65	Catalejo EDG 85-A	Catalejo EDG 85
Cuerpo		VV		VU
Funda para cuando está en uso (stay-on)		CCM		CCL
Tapa del objetivo	instalada	OBM		OBL
Tapa de la montura	instalada	LF-1
Correa de la funda		SBB
Anillo de montaje	instalado	PAV

Oculares

FEP-20W FEP-38W FEP-50W FEP-75W
Adaptador para anillo DSAdaptador para anillo TS

Para usar, enrosque en el ocular cualquiera de los adaptadores.

Modelos	FEP-20W	FEP-25LER	FEP-30W	FEP-38W	FEP-50W	FEP-75W	FEP-20-60
Aumento	20x16x	25x20x	30x24x	38x30x	50x40x	75x60x	20-60x16-48x
Campo de visión real	3,3°4,1°	2,4°3,0°	2,4°3,0°	1,9°2,4°	1,4°1,8°	1,0°1,2°	2,2-1,1°**2,8-1,4°**
Campo de visión aparente*	60°60°	55.3°55.3°	64.3°64.3°	64.3°64.3°	64.3°64.3°	64.3°64.3°	42-60°**42-60°**
Campo de visión a 1,000m/yds.	58m/173 ft.	42m/126 ft	42m/126 ft.	33m/99 ft.	24m/73 ft.	17m/52 ft.	38-19m/115-58 ft.**49-24m/147-73 ft.**
	72m/215 ft.	52m/157 ft.	52m/157 ft.	42m/126 ft.	31m/94 ft.	21m/63 ft.
Pupila de salida	4,3mm4,1mm	3,4mm3,3mm	2,8mm2,7mm	2,2mm2,2mm	1,7mm1,6mm	1,1mm1,1mm	4,3-1,4mm**4,1-1,4mm**
Brillo relativo	18,516,8	11,610,9	7,87,3	4,84,8	2,92,6	1,21,2	18,5-2,0**16,8-2,0**
Distancia entre la pupila de salida y el ocular	20,1mm20,1mm	32,3mm32,3mm	25,4mm25,4mm	17,9mm17,9mm	17,8mm17,8mm	17,0mm17,0mm	18,4-16,5mm**18,4-16,5mm**
Longitud	59mm	77mm	81mm:pliegue deslizante 79mm:DS	74mm	71mm	71mm	99mm
Diámetro externo	63mm	63mm	63mm	63mm	63mm	63mm	63mm
Peso	240g	320g	***390g	230g	230g	230g	330g
Estructura	A prueba de agua (hasta 2 metros durante 10 minutos) y sin empañamiento gracias al gas nitrógeno y las juntas tóricas (la junta cuerpo/ocular es resistente al agua)

Fila superior: Cuando se acopla a un catalejo EDG 85/85-A, Fila inferior: Cuando se acopla a un catalejo EDG 65/65-A
* El número se calcula mediante la fórmula [tan ω' = Γ x tanω]: Campo de visión aparente: 2ω', Aumento: Γ, Campo de visión real: 2ω
**Con el menor y el mayor aumento *** Con visera del ocular tipo pliegue deslizante desmontable

Código del producto FEP-20W FEP-25LER				*FEP-30W		FEP-38W	FEP-50W	FEP-75W	FEP-20-60
				Anillo TS	Anillo DS
Cuerpo		WA	WB	WD		WE	WF	WG	WC
				—	—
Tapa de la montura (objetivo)	instalada	ECF
Tapa de caucho (ocular)	instalada	ECG		ECL	ECG	ECG			ECL
Visera del ocular de caucho	instalada	ACM	ABY	ANC	ABY	ACM			ACN
Funda	incluida	CCK

* Cuando sale de la fábrica, está instalado el anillo tipo pliegue deslizante (anillo TS), el juego de anillo DS (anillo, tapa de caucho y visera del ocular de caucho) está incluido en la caja.

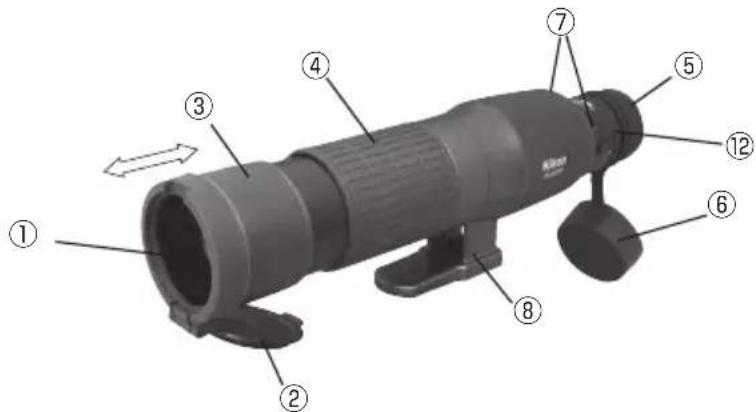

Nomenclatura (Modelos rectos/con ángulo)

① Objetivo
② Tapa del objetivo
③ Parasol (deslizar)
④ Anillo de enfoque
⑤ Ocular (opcional)
⑥ Tapa del ocular
⑦ Marca de referencia de liberación del ocular
⑧ Montura del trípode
⑨ Dispositivo de fijación
⑩ Rosca hembra para trípode (1/4") (3 roscas hembras)
⑪ Orificios para pasador de vídeo (4 orificios)
⑫ Anillo de la montura

(Modelo con ángulo)

(Modelo recto)

Nomenclatura (oculares)

① Ocular
② Visera del ocular de caucho
③ Anillo de ajuste de la altura del ocular
④ Anillo del zoom
⑤ Palanca de liberación del ocular
⑥ Marca de referencia de liberación del ocular
⑦ Montura para ocular
⑧ Adaptador para anillo TS
⑨ Adaptador para anillo DS

Colocación y extracción del ocular

Colocación

① Inserte el ocular en el cuerpo del catalejo alineando las marcas de referencias a ambos lados. ② Enrosque hacia la izquierda hasta que escuche un chasquido.

Nota: El ocular no podrá hacerse girar si no está suficientemente insertado en el catalejo.

Extracción

Empuje la palanca de liberación del ocular hacia ① A continuación gire el ocular hacia la derecha ② para extraer.

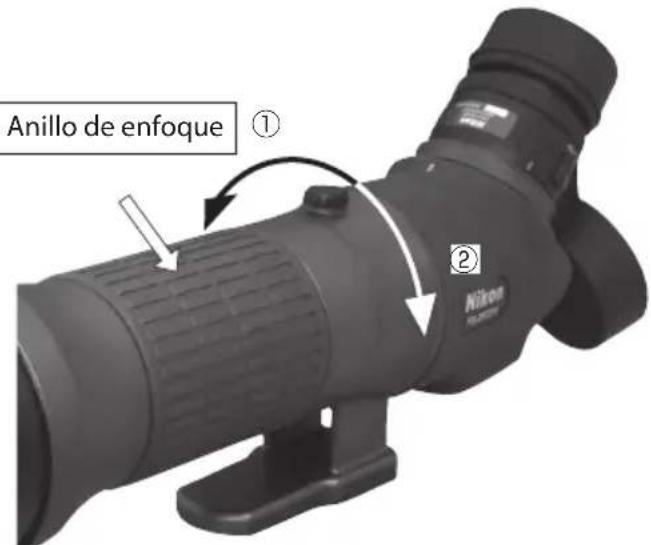

Enfoque / Parasol deslizante

Enfoque

- Para enfocar, gire el anillo de enfoque. Al girar el anillo de enfoque hacia la derecha ① se enfocarán los objetos distantes. Al girar el anillo de enfoque hacia la izquierda ② se enfocarán los objetos cercanos.

Anillo de enfoque ① ② Nikon

Parasol deslizante

- Deslice el parasol con la tapa del objetivo abierta. Si la mantiene cerrada, se inhibirá el movimiento deslizante debido a la presión del aire dentro del parasol.

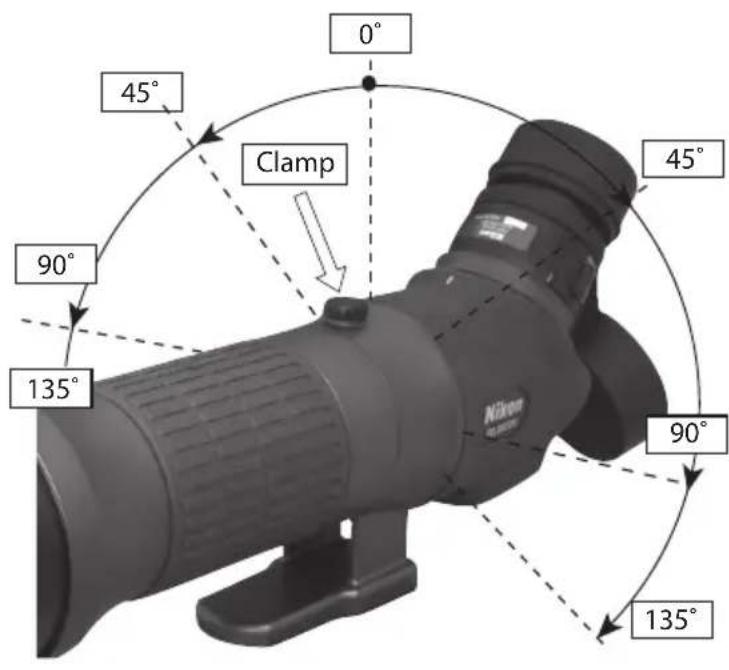

Giro del cuerpo (Sólo modelos con ángulo)

Clamp 45° 0° 90° 135° 45° Nikon 350/450/450 90° 135°

• Afloje el dispositivo de fijación hacia la izquierda de forma que pueda girarse el cuerpo.
• Hay cuatro posiciones con chasquido (0°, ±45°, ±90°, ±135°).
• Enroscando el dispositivo de fijación se fija el cuerpo en ese ángulo.

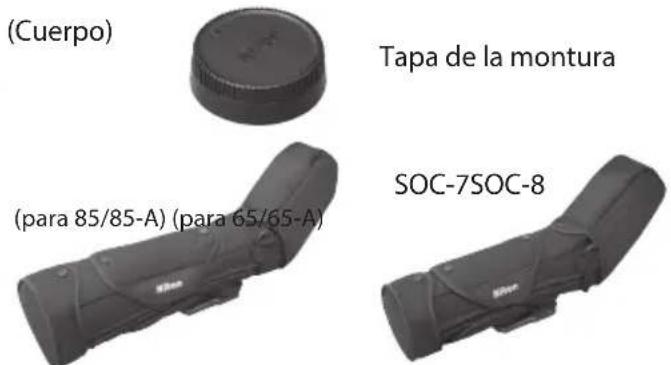

Accesorios

(Cuerpo) Tapa de la montura (para 85/85-A) (para 65/65-A) SOC-7SOC-8

Fundas para cuando está en uso (stay-on)*

*Dependiendo del país donde haya comprado el catalejo EDG, estos accesorios pueden estar incluidos en un paquete estándar. En otras regiones, son accesorios opcionales.

Correa de la funda*

(Oculares)

Tapa del ocular

Tapa de la montura

Visera del ocular de caucho (para FEP-30W, FEP-25LER)

Adecuación de los oculares

FEP-20W/-38W/-50W/-75W (visera del ocular tipo pliegue deslizante)

Para ajustar, gire el anillo de ajuste de altura del ocular.

D 100%

Digiscoping: Use la visera del ocular de caucho en la posición replegada.

Puede acoplarse una empuñadura para cámara digital.

Observación (persona que utiliza gafas): La visera del ocular de caucho se extiende aproximadamente 5 mm.

Observación (persona que no utiliza gafas): La visera del ocular de caucho está extendida más de 5 mm.

La longitud real de extensión varía dependiendo del ocular específico utilizado.

FEP-30W (ofrece dos tipos de visera del ocular: DS y TS)

Adaptador para anillo DS Adaptador para anillo TS

Digiscoping: Para usar, extraiga la visera del ocular de caucho de seguridad.

Puede acoplarse una empuñadura para cámara digital.

Observación: Para usar, acople la visera del ocular de caucho de seguridad.

Observación (persona que utiliza gafas): Use la visera del ocular de caucho en la posición replegada.

Observación (persona que no utiliza gafas): Use la visera del ocular de caucho en la posición extendida.

FEP-25 LER (visera del ocular de caucho desmontable)

Digiscoping: Para usar, extraiga la visera del ocular de caucho de seguridad.
Observación: Para usar, acople la visera del ocular de caucho de seguridad.

Puede acoplarse una empuñadura para cámara digital.
FEP-20-60 (visera del ocular tipo pliegue deslizante)
(No puede acoplarse una empuñadura para cámara digital.)

Para ajustar, gire la visera del ocular de caucho.
Observación (persona que utiliza gafas): Use la visera del ocular de caucho en la posición replegada.
Observación
(persona que no utiliza gafas): Use la visera del ocular de caucho en la posición extendida.

EMA-1 (Accesorio opcional)

Acoplamiento de un ocular de catalejo tipo enroscable a un catalejo EDG con el EMA-1.

Nota: Asegúrese de que quede bien enroscado ya que puede resultar difícil de enroscar debido a la retención de la junta tórica.

Guide de hacer esto, porque si el EMA-1 no está bien enroscado, no será estanco al aire.

Montaje correcto del EMA-1 y el ocular.

EMA-1 montado incorrectamente (no suficientemente enroscado: la junta tórica es visible.)

Acoplamiento FSA-L2 de cámara SLR digital para catalejo

Permite acoplar una cámara SLR digital a un catalejo EDG. Es posible fotografiar con super telefoto usando la función del zoom.

Este producto es un accesorio para cámara SRL digital tipo zoom, para usar exclusivamente con catalejos EDG.

Zoom:

3,5x

Distancia focal compuesta 500mm f/5.9 - 1.750mm f/21 (cuando se fija al catalejo EDG y abertura: 85/85-A, equivalente a formato de 35 mm)

400mm f/6.2 - 1.400mm f/22 (cuando se fija al catalejo EDG

65/65-A, equivalente a formato de 35 mm)

- Cuando se usa con una cámara SLR digital formato DX de Nikon, el ángulo de la imagen es equivalente a aproximadamente 1,5x la longitud focal compuesta.

Longitud:

150mm

Peso: 435g (sin capuchones)

Accesorios: Capuchones de montura para ambos lados (BF-1A/LF-1)

Funda (CCY)

Lado del catalejo BF-1A

Lado de la cámara LF-1
Capuchones de montura

El acoplamiento FSA-L2 de cámara SLR digital para catalejo es un producto de Nikon Vision Co., Ltd. y es un accesorio opcional para el catalejo EDG.

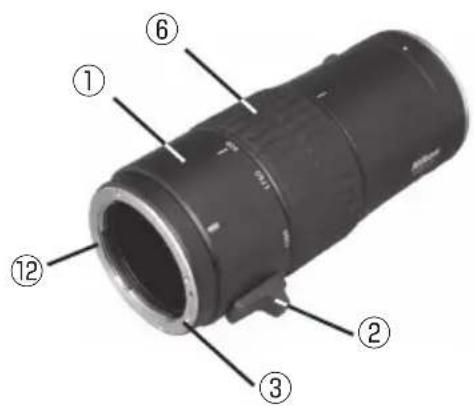

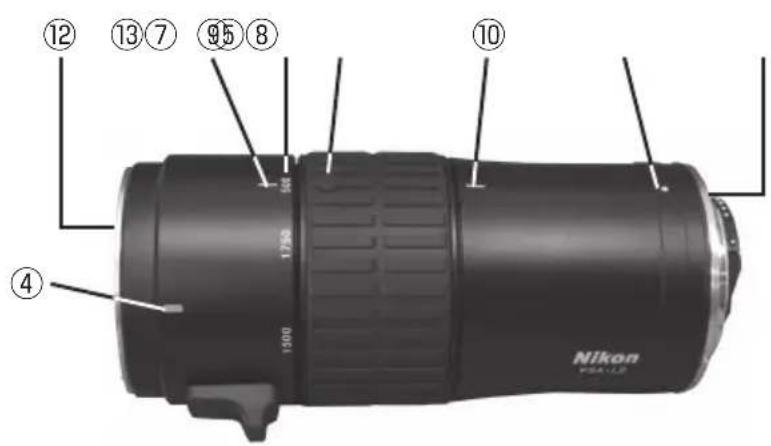

Nomenclatura

⑫ ⑭⑦⑧ ⑩ ④ Nikon V8A-12

① Cuerpo
② Palanca del deslizamiento del insertador/expulsor
③ Pasador de bloqueo del insertador/expulsor
④ Marca de insertador/expulsor
⑤ Marca de insertador/expulsor de la cámara
⑥ Anillo del zoom
⑦ Visualización de la distancia focal (para modelos de objetivo de 85 mm, equivalente a formato de 35 mm)
⑧ Marca de distancia focal
⑨ Marca de posición de la cámara (estándar)
⑩ Marca de posición de la cámara (horizontal)
⑪ Tornillo de montaje
⑫ Montura en el lado del catalejo
⑬ Montura en el lado de la cámara
⑭ Pasadores de contacto de señal

Montaje y extracción

Montaje

Inserte el FSA-L2 en el catalejo EDG alineando las marcas de insertador/expulsor de ambos lados.
Enrosque en el FSA-L2 en el sentido de la flecha hasta que escuche un chasquido.
③ Instale la cámara en el FSA-L2, alineando las marcas de insertador/expulsor de la cámara.
4 Primero, afloje el tornillo de montaje. Luego, alinee las dos marcas de posición de la cámara, y apriete el tornillo de montaje para poner la cámara en posición horizontal.

Extracción

① Extraiga la cámara presionando el botón insertador/expulsor del objetivo.
② Deslice la palanca del insertador/expulsor en el sentido de la flecha, y manténgala en esta posición.
③ Haga girar el cuerpo en el sentido de la flecha, y extraiga el FSA-L2.

Ejemplo de montaje

compatibles: (hasta mayo de 2009)

- Cuando se utiliza una cámara formato FX de Nikon, ocurre viñetado con distancias focales entre 500 mm y 750 mm.

Modos de fotografiado: Modo A (Automática con prioridad de abertura) o modo M (Manual)

- No se ha determinado la abertura apropiada utilizando el modo automática con prioridad de abertura con cámara de película.

Medición de la exposición: Medición ponderada en el centro

- Medición matricial y medición puntual no pueden utilizarse.

- Cuando se aleje del visor durante el fotografiado, evite la penetración de la luz mediante alguna protección, como una tapa de ocular.

- Debido a que el sistema óptico tiene características diferentes a los objetivos intercambiables normales, cuando se utilizan un FSA-L2 y un catalejo para fotografiar con una cámara SLR digital, la exposición puede variar según el modelo de la cámara. De ser necesario, utilice compensación de la exposición. Puede necesitarse compensación de la exposición cuando se utiliza en el ajuste ancho.

- La abertura y la distancia focal varían dependiendo del ajuste de zoom existente, sin embargo, la abertura y la distancia focal de la cámara como tal están establecidas en 13 y 800.

Enfoque: Enfoque manual utilizando el anillo de enfoque en el cuerpo del catalejo.

- "Enfoque automático" y la función "Enfoque manual con telémetro electrónico" no pueden utilizarse.

- Cuando se utiliza un objetivo en el ajuste telefoto, la imagen en el visor se torna más oscura debido a los cambios en el número F. Tenga presente que en esta situación puede resultar difícil enfocar.

Zoom: Opere usando el anillo del zoom. Gire hacia la derecha para ajuste telefoto, y gire hacia la izquierda para

ajuste ancho.

Liberación del obturador: Para reducir la vibración causada por la liberación del obturador, utilice los siguientes modos/accesorios:

Modo de retraso de la exposición, cable remoto, autodisparador, control remoto, juego de control remoto Modulite ML-3, etc.

- Si utiliza un trípode, utilice un modelo que sea sólido y estable.

Fijación de un trípode: Al colocar un trípode es importante tener en cuenta el equilibrio anterior/posterior.

- Mantenga una posición bien equilibrada usando las tres roscas hembras para trípode que se encuentran en el cuerpo del catalejo EDG.

Italiano

Indice

Precauzioni 105-106

composita e apertura: 85/85-A, formato 35 mm equivalente)

400mm f/6.2 - 1.400mm f/22 (se montato su Fieldscope EDG

65/65-A, formato 35 mm equivalente)
