РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ K5 Power Control Car & Home Kärcher

Общие указания Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца. KÄRCHER Home & Garden App Приложение KÄRCHER Home & Garden App

●информацию о сборке и вводе в эксплуатацию; ●информация о сферах применения; ●советы и рекомендации; ●часто задаваемые вопросы с подробным описанием устранения неисправностей; ●подключение к сервисному центру KÄRCHER. Приложение можно скачать здесь: Товарный знак ● Google Play™ и Android™ являются товарными знаками или зарегистрированными товарными знаками Google Inc. ● Apple

являются товарными знаками или зарегистрированными товарными знаками Apple Inc. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

• dB(A) 92 Общие указания p. 75
• KÄRCHER Home & Garden App p. 75
• Защита окружающей среды p. 76
• Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Использование по назначению p. 76
• Принадлежности и запасные части p. 76
• Комплект поставки p. 76
• Описание устройства p. 76
• Предохранительные устройства p. 77
• Символы на устройстве p. 77
• Монтаж p. 77
• Ввод в эксплуатацию p. 77
• Эксплуатация p. 78
• Транспортировка p. 79
• Хранение p. 79
• Помощь при неисправностях p. 80
• Технические характеристики p. 81
• Декларация о соответствии стандартам ЕС Русский Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать p. 8176

бытовыми отходами. Работы по очистке, в результате которых образуется сточная вода, содержащая масла, например, промывка двигателя, мойка днища, должны производиться только на моечных площадках с маслоотделителем. Работы с моющими средствами должны проводиться только на водонепроницаемых рабочих поверхностях с подключением к бытовой канализации. Не допускать попадания моющих

водоемы или почву. Забор воды из открытых водоемов в некоторых странах не разрешен. Указания по компонентам (REACH) Для получения актуальной информации о компонентах см. www.kaercher.de/REACH Использование по назначению Использовать моющий аппарат высокого давления только в быту. Моющий аппарат высокого давления предназначен для мойки машин, автомобилей, строений, инструментов, фасадов, террас, садово-огородного инвентаря и т. д. с помощью струи воды под высоким

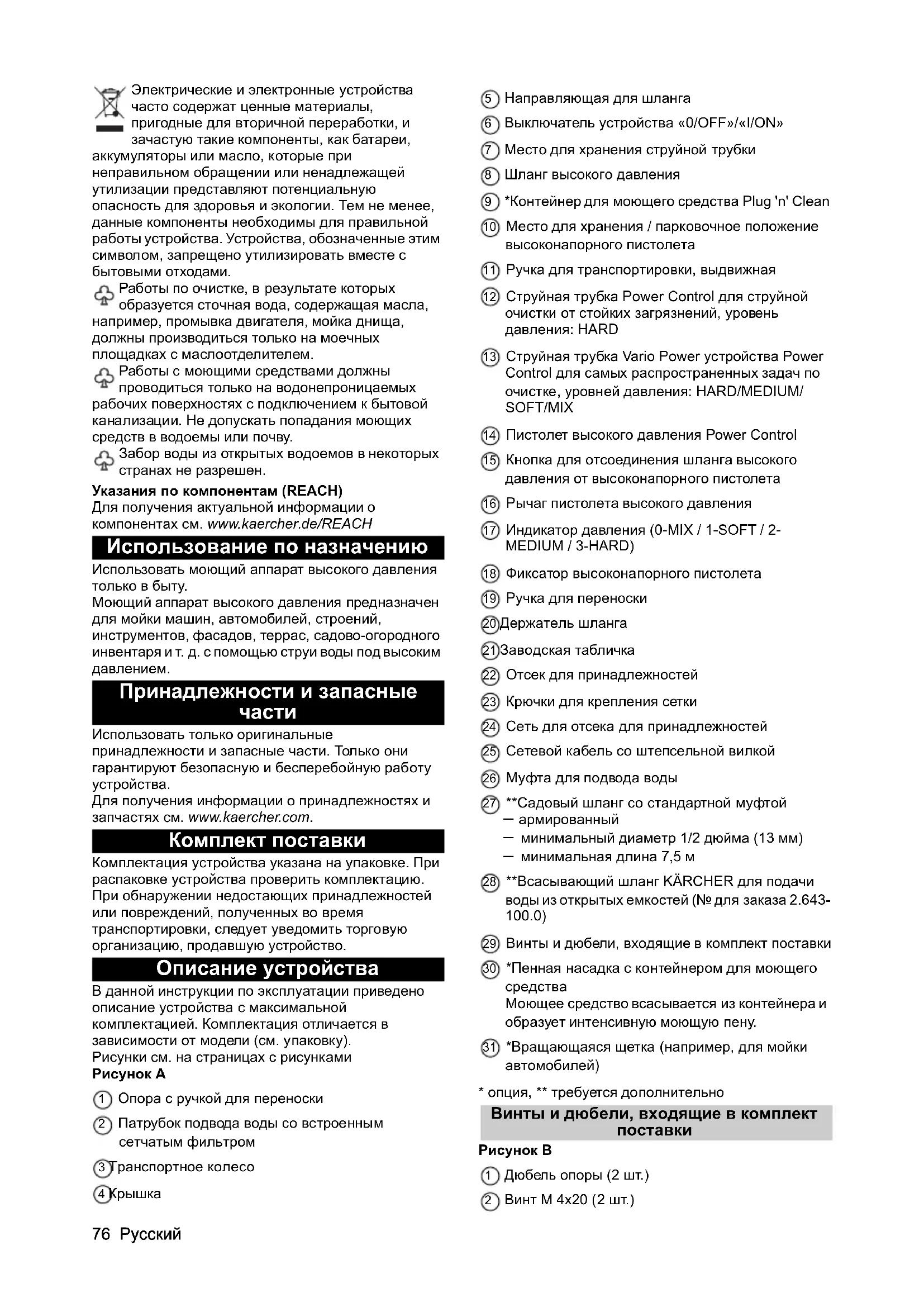

Принадлежности и запасные

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Комплект поставки Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство. Описание устройства В данной инструкции по эксплуатации приведено описание устройства с максимальной комплектацией. Комплектация отличается в зависимости от модели (см. упаковку). Рисунки см. на страницах с рисунками Рисунок A 1 Опора с ручкой для переноски 2 Патрубок подвода воды со встроенным сетчатым фильтром 3 Транспортное колесо 4 Крышка 5 Направляющая для шланга 6 Выключатель устройства «0/OFF»/«I/ON» 7 Место для хранения струйной трубки 8 Шланг высокого давления 9 *Контейнер для моющего средства Plug 'n' Clean 10 Место для хранения / парковочное положение высоконапорного пистолета 11 Ручка для транспортировки, выдвижная 12 Струйная трубка Power Control для струйной очистки от стойких загрязнений, уровень давления: HARD 13 Струйная трубка Vario Power устройства Power Control для самых распространенных задач по очистке, уровней давления: HARD/MEDIUM/ SOFT/MIX 14 Пистолет высокого давления Power Control 15 Кнопка для отсоединения шланга высокого давления от высоконапорного пистолета 16 Рычаг пистолета высокого давления 17 Индикатор давления (0-MIX / 1-SOFT / 2- MEDIUM / 3-HARD) 18 Фиксатор высоконапорного пистолета 19 Ручка для переноски 20 Держатель шланга 21 Заводская табличка 22 Отсек для принадлежностей 23 Крючки для крепления сетки 24 Сеть для отсека для принадлежностей 25 Сетевой кабель со штепсельной вилкой 26 Муфта для подвода воды 27 **Садовый шланг со стандартной муфтой – армированный – минимальный диаметр 1/2 дюйма (13 мм) – минимальная длина 7,5 м 28 **Всасывающий шланг KÄRCHER для подачи воды из открытых емкостей (№ для заказа 2.643- 100.0) 29 Винты и дюбели, входящие в комплект поставки 30 *Пенная насадка с контейнером для моющего

Моющее средство всасывается из контейнера и образует интенсивную моющую пену. 31 *Вращающаяся щетка (например, для мойки автомобилей)

• опция, ** требуется дополнительно Винты и дюбели, входящие в комплект

Рисунок B 1 Дюбель опоры (2 шт.) 2 Винт M 4x20 (2 шт.)Русский 77 3 Винт M 4x22 (2 шт.) 4 Винт M 4x16 (8 шт.) Предохранительные устройства 몇 ОСТОРОЖНО Отсутствующие или измененные предохранительные устройства Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими. Выключатель устройства Выключатель устройства препятствует непреднамеренной работе устройства. Фиксатор высоконапорного пистолета Фиксатор блокирует рычаг высоконапорного пистолета и защищает от непреднамеренного запуска устройства. Функция автоматического останова Если рычаг высоконапорного пистолета отпускается, манометрический выключатель отключает насос, подача воды под высоким давлением прекращается. При нажатии на рычаг насос снова включается. Защитный автомат двигателя При чрезмерном напряжении в сети, защитный автомат двигателя отключает устройство. Символы на устройстве

Рисунки см. на страницах с рисунками. Подготовить входящие в комплект поставки винты и соответствующую отвертку. Перед вводом в эксплуатацию установить незакрепленные прилагаемые части на устройстве. Установка колес

Следить за выравниванием отверстия. Рисунок C

2. Закрепить колеса 1 винтом каждое.

2. Вставить 2 дюбеля в отверстия до упора.

3. Закрепить опору 2 винтами.

Установка отсека для хранения струйной

1. Навесить отсек для хранения струйной трубки.

2. Закрепить отсек для хранения 2 винтами.

3. Закрепить крышку 4 винтами.

Рисунок F Установка ручки для транспортировки

1. Прикрепите ручку для транспортировки.

2. Закрепить ручку для транспортировки

2 винтами. Установка сетки для принадлежностей

1. Повесить сетку для принадлежностей на крючки.

Рисунок H Протягивание шланга высокого давления через направляющую для шланга

1. Шланг высокого давления продеть сзади через

направляющую для шланга. Рисунок I Установка муфты для подвода воды

1. Привинтить муфту для подвода воды к патрубку

для подвода воды на устройстве. Рисунок J Ввод в эксплуатацию

1. Поставить устройство на ровную поверхность.

2. Полностью размотать шланг высокого давления

и распутать петли и перекручивания (при

3. Полностью протянуть шланг высокого давления

4. Вставить шланг высокого давления в

высоконапорный пистолет до щелчка.

Следить за правильным выравниванием ниппеля. Рисунок K

5. Проверить надежность соединений, потянув за

шланг высокого давления.

6. Вставить штепсельную вилку в розетку.

Подача воды Параметры для подключения указаны на заводской табличке или в главе Технические характеристики. Соблюдать предписания предприятия водоснабжения.

Повреждения из-за загрязненной воды Загрязнения, содержащиеся в воде, могут вызвать повреждения насоса и принадлежностей. Для защиты компания KÄRCHER рекомендует использовать водяной фильтр KÄRCHER (специальные принадлежности, номер для заказа 4.730-059). Подключение к водопроводу

Шланговая муфта с системой Aquastop на водопроводном патрубке устройства Повреждение насоса Никогда не используйте шланговую муфту с системой Aquastop на водопроводном патрубке устройства. Вы можете использовать муфту Aquastop на водопроводном кране.

1. Установить садовый шланг на муфту для

2. Подсоединить садовый шланг к водопроводу.

3. Полностью открыть водопроводный кран.

Рисунок L Не направлять струю воды под высоким давлением на людей, животных, включенное электрическое оборудование или на само устройство. Защищать устройство от мороза. Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной сети.78 Русский Подача воды из открытых резервуаров Данный моющий аппарат высокого давления со всасывающим шлангом KÄRCHER и обратным клапаном (специальные принадлежности, номер для заказа 2.643-100) предназначен для всасывания воды из открытых резервуаров, например из бочек для дождевой воды или прудов (максимальную высоту всасывания см. в главе Технические характеристики). В режиме всасывания не требуется использования

1. Заполнить всасывающий шланг водой.

2. Привинтить всасывающий шланг к патрубку для

подвода воды на устройстве и поместить в источник воды (например, в бочку для дождевой

Удаление воздуха из устройства

1. Включить устройство «I/ON».

2. Разблокировать рычаг высоконапорного

3. Нажать рычаг высоконапорного пистолета.

Устройство включается.

4. Дать устройству поработать в течение максимум

2 минут, пока вода не начнет выходить из высоконапорного пистолета без пузырьков.

5. Отпустить рычаг высоконапорного пистолета.

6. Зафиксировать рычаг высоконапорного

Сухой ход насоса Повреждение устройства Если устройство не создает давления в течение 2 минут, выключить устройство и следовать инструкциям в главе Помощь при неисправностях. Система Power Control Индикатор давления на пистолете высокого давления показывает текущий установленный уровень давления при работе со струйной трубкой Power Control.

Чувствительность материалов может сильно различаться в зависимости от возраста и состояния. Поэтому рекомендации не являются обязательными.

Индикация давления при эксплуатации с очистителем поверхностей и другими принадлежностями неинформативна. Режим работы с высоким давлением

Повреждение окрашенных или чувствительных поверхностей Поверхности повреждаются при слишком малом расстоянии до объекта или при выборе неподходящей струйной трубки. При очистке окрашенных поверхностей соблюдать расстояние не менее 30 см. Не чистить автомобильные шины, окрашенные или чувствительные поверхности с использованием грязевой фрезы.

1. Вставить струйную трубку в высоконапорный

пистолет и зафиксировать ее, повернув на 90°. Рисунок M

2. Включить устройство («I/ON»).

3. Разблокировать рычаг высоконапорного

4. Нажать рычаг высоконапорного пистолета.

Устройство включается.

5. Поворачивайте струйную трубку Vario Power

установки Power Control до тех пор, пока на дисплее давления не отобразится необходимый уровень давления. Режим работы с моющей щеткой

Повреждения окрашенных поверхностей Повреждение поверхностей из-за загрязненной моющей щетки Перед использованием убедиться, что моющая щетка не содержит грязи или других частиц.

При использовании моющих щеток устройство работает с низким давлением. Поэтому можно добавлять моющие средства.

1. Вставить моющую щетку в высоконапорный

пистолет и зафиксировать ее, повернув на 90°. Режим работы с моющим средством

Несоблюдение паспорта безопасности Серьезный вред здоровью из-за неправильного использования моющего средства Соблюдать паспорт безопасности производителя моющего средства, в частности указания относительно средств индивидуальной

Моющее средство можно добавлять только при низком давлении.

Для работы с моющими средствами необходим контейнер с моющим средством Plug 'n' Clean. Моющие средства KÄRCHER можно приобрести готовыми к использованию в специальном контейнере системы Plug 'n' Clean. Индикация Уровень

Пример рекомендуемого использования HARD Каменные террасы из брусчатки или мытого бетона, асфальта, металлических поверхностей, садовой утвари (тачка, лопата и пр.) MEDIUM Автомобили/мотоциклы, кирпичные поверхности, оштукатуренные стены, пластиковая мебель SOFT Деревянные поверхности, велосипеды, поверхности из песчаника, мебель из

MIX Режим работы с моющим

Пример рекомендуемого использованияРусский 79

1. Снять крышку контейнера с моющим средством

системы Plug 'n' Clean.

2. Установить контейнер с моющим средством

отверстием вниз в разъем для подачи моющего средства системы Plug 'n' Clean. Рисунок N

3. Использовать струйную трубку Vario Power.

4. Поворачивайте струйную трубку в направлении

«MIX», пока на пистолете высокого давления не отобразится «MIX». Во время работы раствор моющего средства добавляется к струе воды.

использовать пенную насадку. a Залить раствор моющего средства в бак для моющего средства. При этом соблюдать информацию о дозировке на упаковке моющего средства. b Подсоединить пенную насадку к контейнеру с моющим средством. c Вставить пенную насадку в высоконапорный пистолет и зафиксировать ее, повернув на 90°. Рисунок O Рекомендованный метод очистки

1. Моющее средство экономно

распылить на сухую поверхность и дать ему подействовать (не

2. Смыть загрязнения струей высокого давления.

После эксплуатации с моющим средством

1. Снять контейнер с моющим средством Plug 'n'

Clean из крепления и закрыть его крышкой.

2. Поместить контейнер с моющим средством в

крепление крышкой вверх.

3. Промыть устройство чистой водой в течение

прибл. 30 секунд. Приостановка работы

1. Отпустить рычаг высоконапорного пистолета.

При отпускании рычага устройство выключается. Высокое давление в системе сохраняется.

2. Зафиксировать рычаг высоконапорного

3. Установить высоконапорный пистолет и

струйную трубку в парковочное положение.

4. Во время перерывов в работе более 5 минут

устройство следует выключать «0/OFF». Окончание работы 몇 ОСТОРОЖНО Давление в системе Травмы в результате неконтролируемого выхода воды под высоким давлением Отсоединять шланг высокого давления от высоконапорного пистолета или устройства только тогда, когда в системе отсутствует

1. Отпустить рычаг высоконапорного пистолета.

2. Закрыть водопроводный кран.

3. Нажимать рычаг высоконапорного пистолета в

течение 30 секунд. Оставшееся в системе давление сбрасывается.

высоконапорного пистолета.

5. Зафиксировать рычаг высоконапорного

6. Отсоединить устройство от системы

7. Выключить устройство «0/OFF».

8. Извлечь штепсельную вилку из розетки.

Транспортировка 몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время транспортировки учитывать вес устройства. Переноска устройства

1. Поднять устройство за ручки и перенести.

Волочение устройства

1. Вытянуть ручку для транспортировки до щелчка.

2. Тянуть устройство за ручку для

транспортирования. Транспортировка устройства в транспортном средстве

1. Перед транспортировкой в горизонтальном

положении снять контейнер с моющим средством Plug 'n' Cleaner из крепления и закрыть его крышкой.

2. Зафиксировать прибор от смещения и

몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения учитывать вес устройства. Хранение устройства

1. Поставить устройство на ровной поверхности.

2. Отсоединить струйную трубку от

высоконапорного пистолета.

3. Нажать размыкающую кнопку на

высоконапорном пистолете и отсоединить шланг высокого давления от пистолета.

4. Уложить шланг высокого давления на

устройстве для хранения.

5. Уложить сетевой кабель и остальные

принадлежности на устройстве. Соблюдать дополнительные указания перед длительным хранением, см. главу

техническое обслуживание. Уход и техническое обслуживание

Опасность поражения электрическим током Травмы в результате касания токоведущих

Выключить устройство. Извлечь штепсельную вилку. Устройство не требует технического обслуживания, то есть выполнения регулярного технического обслуживания не требуется. Защита от замерзания

Опасность замерзания Не полностью опорожненные устройства могут быть повреждены при воздействии мороза. Полностью опорожнить устройство и принадлежности. Защитить устройство от мороза. Должны быть выполнены следующие условия: ● Устройство отсоединено от системы водоснабжения. ●Пистолет высокого давления отсоединен от шланга высокого давления.80 Русский

1. Включить устройство «I/ON».

2. Подождать не более 1 минуты, пока на шланге

высокого давления не перестанет выступать

3. Выключить устройство.

4. Хранить устройство и все принадлежности в

защищенном от мороза помещении. Очистка сетчатого фильтра в патрубке для подвода воды

Поврежденный сетчатый фильтр в патрубке для подвода воды Повреждение устройства из-за загрязнения воды Проверить сетчатый фильтр на наличие повреждений, прежде чем вставлять его в патрубок для подвода воды. Очищать сетчатый фильтр в патрубке для подвода воды по мере необходимости.

1. Снять муфту с патрубка для подвода воды.

2. Вынуть сетчатый фильтр

3. Промыть сетчатый фильтр под проточной водой.

4. Вставить сетчатый фильтр в патрубок для

подвода воды. Помощь при неисправностях Зачастую неисправности имеют простые причины, поэтому с помощью следующего обзора их можно устранить самостоятельно. В случае сомнения или возникновении не описанных здесь неисправностей следует обращаться в авторизованную сервисную

Опасность поражения электрическим током Травмы в результате касания токоведущих

Выключить устройство. Извлечь штепсельную вилку. Устройство не работает

1. Нажать рычаг высоконапорного пистолета.

Устройство включается.

2. Проверить соответствие напряжения,

указанного на заводской табличке, напряжению источника питания.

3. Проверить сетевой кабель на повреждения.

4. Если двигатель перегружен и сработал

защитный автомат двигателя: a Выключить устройство «0/OFF». b Дать устройству остыть в течение 1 часа. c Включить устройство «I/ON» и снова приступить к работе. Если неисправность появляется многократно, поручить проверку устройства сервисной

Устройство не включается, двигатель гудит Падение напряжения из-за слабой электросети или при использовании удлинителя

1. При включении прежде всего нажать рычаг

высоконапорного пистолета, затем включить устройство «I/ON».

устройстве не создается Слишком слабая подача воды

1. Полностью открыть водопроводный кран.

2. Проверить подачу воды на достаточный объем.

Сетчатый фильтр в патрубке подвода воды

1. Вынуть сетчатый фильтр из патрубка подвода

2. Промыть сетчатый фильтр под проточной водой.

В устройстве содержится воздух.

1. Удалить воздух из устройства:

a Включить устройство без подключенной струйной трубки не более чем на 2 минуты. b Нажать высоконапорный пистолет и подождать, пока на пистолете

выступать вода без пузырьков воздуха. c Подсоединить струйную трубку. d В режиме всасывания соблюдать макс. высоту всасывания (см. главу Технические характеристики). Сильные перепады давления

1. Очистить сопло высокого давления:

a Удалить загрязнения из отверстия сопла

b Промыть сопло высокого давления водой

2. Проверить объем подаваемой воды.

Устройство негерметично

1. Незначительная негерметичность

обусловлена техническими особенностями. При сильной негерметичности обратиться в авторизованную сервисную службу. Моющее средство не всасывается.

1. Использовать струйную трубку Vario Power и

повернуть ее в положение «MIX».

2. Проверить, вставлен ли контейнер с моющим

средством Plug 'n' Clean отверстием вниз в патрубок подачи моющего средства.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Технические характеристики Электрическое подключениеMagyar 81 Сохраняется право на внесение технических

Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Моющий аппарат высокого давления Тип: 1.324-xxx Действующие директивы ЕС 2000/14/ЕС 2014/30/EС 2006/42/ЕС (+2009/127/ЕС) 2011/65/EС Примененные гармонизированные

A10 Патрубок подвода воды Давление на входе (макс.) MPa 1,2 Температура на входе (макс.) °C 40 Объем подачи (мин.) l/min 10 Высота всасывания (макс.) m 0,5 Рабочие характеристики устройства Рабочее давление MPa 12,5 Макс. допустимое давление MPa 14,5 Расход, вода l/min 7,5 Расход макс.l/min8,3 Расход, моющее средство l/min 0,3 Сила отдачи высоконапорного

N20 Размеры и вес Типичный рабочий вес kg 14,8 Длина mm 402 Ширина mm 306 Высота mm 588 Расчетные значения в соответствии с EN 60335- 2-79 Вибрация на руке/кисти m/s

<2,5 Погрешность K m/s

0,6 Уровень звукового давления L

dB(A) 76 Погрешность K

dB(A) 3 Уровень звуковой мощности
