РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSPC7GKD PANASONIC

эксплуатации данного

устройства внимательно

прочитайте инструкции по

эксплуатации и сохраните

ИХ.

ESPAÑOL

20\~25

QUICK GUIDE! КРАТКАЯ ИНСТРИКИЙ ПОЛЬЗОВАТЕНИ РОТЕД ІНСТРИКИЙ ГИБИДЕ ВАРДЕЙ ГУЛА РАГИДА (см. 4.3)

Manufactured by:

PANASONIC HOME APPLIANCES AIR-

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ОПРЕДЕЛЕНИЕ

Для предотвращения получения травм, нанесения телесных повреждений другим лицам и ущерба имуществу следует соблюдать следующие инструкции. Неправильная эксплуатация вследствие несоблюдения инструкций нанесет вред или ущерб, степень серьезности которых классифицируется следующим образом:

Предупреждение

Этот символ предупреждает о смертельной опасности или о риске получения серьезной травмы.

Предостережение

Этот символ предупреждает об опасности травмы или нанесения вреда имуществу.

Инструкции, которые следует выполнять, обозначаются следующими символами:

Этот символ обозначает действие как ЗАПРЕЩЕННОЕ.

Эти символы обозначают действия как ОБЯЗАТЕЛЬНЫЕ.

Предупреждение

Дистанционное управление

Во время эксплуатации

• Не используйте никель- кадмиевые (Ni-Cd) аккум
• Держите пульт ДУ вдали от грудных и маленьких детей, во избежание случайного проглатывания батарей.

Внутренний блок

При установке

- Не устанавливайте, не снимайте и не переустанавливайте кондиционер самостоятельно. Неправильная установка приведет к течи, поражению электрическим током или пожару. Для выполнению работ по установке обратитесь к авторизованному дилеру или специалисту.

Во время эксплуатации

- Не вставляйте свои пальцы или другие предметы во внутренний и наружный блоки. - Не ремонтируйте кондиционер самостоятельно.

Предостережение

При установке

Не устанавливайте кондиционер в помещении с потенциально взрывоопасной атмосферой.

Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.

Во время эксплуатации

• Не мойте кондиционер водой, бензолом, разбавителем или с чистящим порошком.
• Не используйте кондиционер для посторонних целей, например, для хранения продуктов.
• Не используйте каких-либо приборов открытого горения в направлении потока воздуха.
• Не подвергайтесь воздействию холодного воздуха в течение длительного времени

• Регулярно проветривайте помещение.

Электроснабжение

Во время эксплуатации

Не держитесь за шнур при отключении сетевого шнура из электрической розетки.

Перед очисткой или техническим обслуживанием выключите электропитание и отключите от электрической сети.
- Если кондиционер не используется в течение длительного времени, выключите электропитание и отключите от электрической сети.
- Данный кондиционер оснащен встроенным устройством для защиты от перепадов напряжения. Однако, для последующей защиты кондиционера от повреждений вследствие сильного разряда молнии, необходимо отключить его от сети. Не касайтесь кондиционера во время грозы, поскольку это может вызвать поражение электрическим током.

скное е

Наружный блок

При установке

- Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.

Во время эксплуатации

- Не садитесь и не ставьте ничего на наружный блок.

- После длительной эксплуатации проверьте, не поврежден ли установочный кронштейн.

• Извлеките батареи, если кондиционер не будет эксплуатироваться в течение длительного времени.
• Необходимо заменить старые батарейки пульта ДУ на новые такого же типа, соблюдая полятность для того, чтобы пульт ДУ работал исправно.
• Извлеките батареи, если кондиционер не будет эксплуатироваться в течение длительного времени.
• Необходимо заменить старые батарейки пульта ДУ на новые такого же типа, соблюдая полятность для того, чтобы пульт ДУ работал исправно.

- Данное оборудование должно быть заземлено и установлено с защитой по току утечки на землю. Иначе, в случае неисправной работы, оно может стать причиной поражения электрическим током или возникновения пожара.

Во время эксплуатации

• Не включайте кондиционер в розетку с другими приборами.
• Не изменяйте сетевые шнуры.
• Не используйте удлинители.
• Не работайте мокрыми руками.
• Не включайте или не выключайте аппарат, вставляя или вынимая штепсель сетевого шнура из электрической розетки.

- Правильно вставляйте штепсель сетевого шнура. - Используйте специальный сетевой шнур.

- Если кабель электропитания поврежден, во избежание опасности замену должен произвести изготовитель, представитель изготовителя по сервисному обслуживанию или аналогичный квалифицированный специалист. - Пыль, скапливающуюся на штепселе сетевого шнура, необходимо периодически протирать влажной тканью.

- В экстренном случае или в случае ненормальных условий (возгорание, необычный запах и т.п.), отключите электроснабжение.

НОРМАТИВНАЯ ИНФОРМАЦИЯ

Электроприбор не предназначен для использования маленькими детьми или больными людьми, находящимися без присмотра. Необходимо следить за тем, чтобы маленькие дети не играли с кондиционером.

ТРЕБОВАНИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация батарей

Батареи следует соответствующим образом утилизировать или использовать повторно.

УТИЛИЗАЦИЯ В КОНЦЕ СРОКА ЭКСПЛУАТАЦИИ

«Инструкции для конечных потребителей» кондиционеров:

Информация по утилизации в странах, не являющихся членами Европейского Союза Эти символы действительны только в Европейском Союзе. При желании избавиться от этого изделия обратитесь к своему установщику, диперу или представителю местных властей и выясните правильный метод утилизации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Используйте данный кондиционер в следующем диапазоне температур.

Температура (°C)		В помещении Вне помещения
		*DBT*W	ВТ*DBT*W	ВТ
ОХЛАЖДЕНИЕ	Максим.	32 23	43 26
	Миним.	21 15	21 15

* DBT: Температура по сухому термометру

*WBT: Температура по влажному термометру

Жизнь (эксплуатация в течение нескольких лет)

«Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами» Состояние изделия Условия производства и сключают модификацию и повреждения при трансропортировке Природные стихийные действия. На данное изделие не распространяется гарантия при повреждении от природных бедствий (Например - в результате наводнения)

Замена или установка электрических розеток должна выполняться только авторизованным/квалифицированным специалистом. Провода силовой проводки окрашены в соответствии со следующим кодом:

Контакты красный черный зеленый-желтый провода активный нойтральный земля цвета (стандарт Великобритании) коричневый голубой зеленый-желтый

Цвет провода может отличаться в зависимости от стандарта кодировки проводов страны.

Благодарим вас за приобретение кондиционераPanasonic

СОДЕРЖАНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ 8

НОРМАТИВНАЯ ИНФОРМАЦИЯ 9

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ 10\~11

УХОД И ЧИСТКА 12

УСТРАНЕНИЕНЕНЕИСПРАВНОСТЕЙ 13

ХАРАКТЕРИСТИКА ПРОДУКТА 38

КРАТКАЯ ИНСТРУКЦИЯПОЛЬЗОВАТЕЛЯ Задняя крышка

Примечание:

Иллюстрации в данном руководстве предназначены для пояснительных целей и могут отличаться для конкретного кондиционера. В связи с последующим совершенствованием конструкции могут вноситься изменения без предварительного уведомления.

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

ПОДГОТОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ К РАБОТ

Вставка батарей

Сдвиньте Вставьте батарейки (AAA или R03) Закройте

- Срок хранения батарей может сократиться в зависимости от использования пульта дистанционного управления и составлять менее одного года.

ПЕРЕДАТЧИК ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Убедитесь, что на пути сигнала отсутствуют препятствия.
• Некоторые лампы дневного света могут создавать помехи приему сигнала. Пожалуйста, проконсультируйтесь с ближайшим продавцом продукции.

ПРИЕМНОЕ УСТРОЙСТВО ПОТОКА ВОЗДУХА

POWER TIMER

ИНДИКАТОР

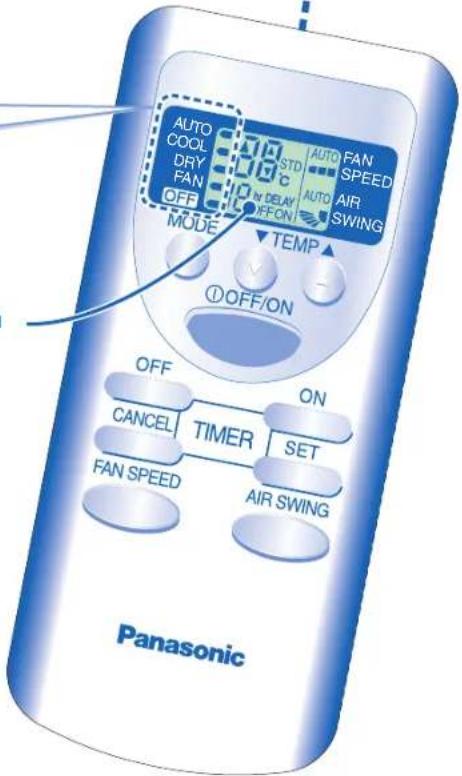

РЕЖИМ РАБОТЫ

Выбор Включение AUTO GOOL FAN BRY
Регулировка температуры

• Режим работы устройства выбирается в соответствии с температурой помещения.
• Если выбран автоматический режим, устройство будет работать при стандартной установленной температуре.
• Чтобы изменить стандартную установленную температуру, нажмите для " *std" или для " ,std".

ТемператураПомещения	Режимработы	Стандартнаяустановленнаятемпература	▲STD(+2°C)	▼STD(-2°C)
23 °C и выше	Охлаждение	25°C 27°C	23°C
Ниже 23 °C	Осушение 22°C	24°C 20°C

РЕЖИМ ОХЛАЖДЕНИЯ - ДЛЯ ПОЛУЧЕНИЯ ХОЛОДНОГО ВОЗДУХА

- Рекомендуемая температура: 26°C \~ 28°C

РЕЖИМ ОСУШЕНИЯ - ДЛЯ УМЕНЬШЕНИЯ УРОВНЯ ВЛАЖНОСТИ В ПОМЕЩЕНИИ

• При выполнении операции мягкого осушения, вентилятор внутреннего блока работает на малой скорости для слабого охлаждения.
• Рекомендуемая температура: На 1°C \~ 2°C ниже комнатной температуры.

РЕЖИМ ВЕНТИЛЯТОРА ПРЕДНАЗНАЧЕН ДЛЯ ПОДДЕРЖАНИЯ НОРМАЛЬНОЙ ВЕНТИЛЯЦИИ ПОМЕЩЕНИЯ

• Компрессор не будет работать во время операции циркуляции воздуха.
• Для режимов охлаждения и осушения может быть выбран диапазон температур от 16°C до 30°C.

Максимальное расстояние: 8т
ЖК-дисплей

AUTO COOL DRY FAN OFF MODE 37.9 10.6 STD C N DELAY OFFON AUTO FAN SPEED AUTO AIR SWING TEMP ① OFF/ON ON CANCEL TIMER SET FAN SPEED AIR SWING Panasonic

Примечания:

• С помощью отвертки соедините два контакта сброса параметров сзади пульта управления, чтобы восстановить парам етры управления по умолчанию.
• Извлеките батареи, если не предполагается использовать кондиционер в течение длительного времени.

РАБОТА ФУНКЦИЙ

ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА

• Обеспечивается задание 3 скоростей вращения вентилятора, а также автоматический режим*.
  * При работе в автоматическом режиме скорость вентилятора наружного внутреннего блока автоматически регулируется в соответствии с режимом

НАСТРОЙКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА

• Вентиляция воздуха в помещении.
- Существует 5 режимов в дополнение к автоматическому вертикальному направлению потока воздуха.

• При установке автоматического вертикального направления потока воздуха выполняется автоматическое покачивание жалюзи вверх и вниз.
• Не выполняйте настройку вертикального направления потока воздуха вручную.
  • Горизонтальное направление потока воздуха можно настроить вручную.

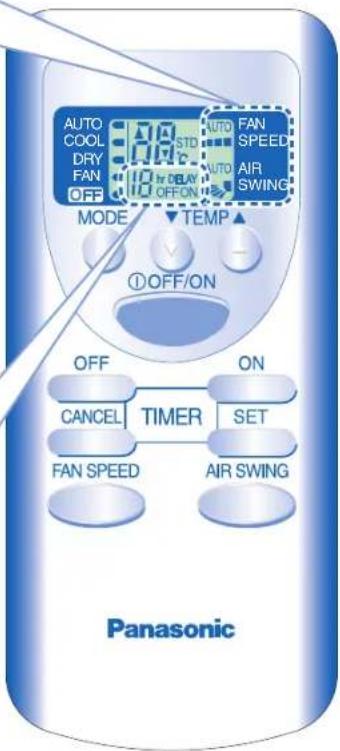

НАСТРОЙКИ ТАЙМЕРА

НАСТРОЙКА ТАЙМЕРА

- Если Вы хотите ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ кондиционер автоматически в заранее заданное время.

Выберите ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ таймера и установите время ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ по часам.

Подтвердите настройку.

Для отмены режима ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ

CANCEL

таймера нажмите .

• Используйте таймер ВКЛЮЧЕНИЯ для включения кондиционера в необходимое время. Это создаст комфортную прохладную температуру в помещении, например, при возвращении домой с работы или пробуждении.
• Если установлен таймер включения, работа кондиционера начнется за 15 минут до начала работы кондиционера в режиме охлаждения.
• Используйте таймер ВЫКЛЮЧЕНИЯ для отключения кондиционера в необходимое время. Это может обеспечить сохранение электроэнергии, когда вы находитесь вне помещения или спите.
• Во время работы таймера индикатор таймера внутреннего блока будет светиться.
• Если во время настройки работы таймера будет нажата кнопка управления настройка таймера будет отменена.
• При отключении электропитания настройка таймера будет отменена. При возобновлении электропитания восстановите параметры таймера.

AUTO COOL DRY FAN OFF EAR STD 10 fr DELAY OFFON MODE TEMP AUTO FAN SPEED AUTO AIR SWING ①OFF/ON OFF ON CANCEL TIMER SET FAN SPEED AIR SWING Panasonic

Совет

■ Установка температуры режима охлаждения на 10С выше желаемой приведет к сбережению энергии на 10%.
- Чтобы уменьшить потребление электроэнергии при работе в режиме охлаждения, закройте занавески во избежание воздействия на кондиционер солнечного света и тепла.

• Для выключения кондиционера нажмите кнопку

①OFF/ON

УХОД И ЧИСТКА

Перед чисткой отключайте источник питания

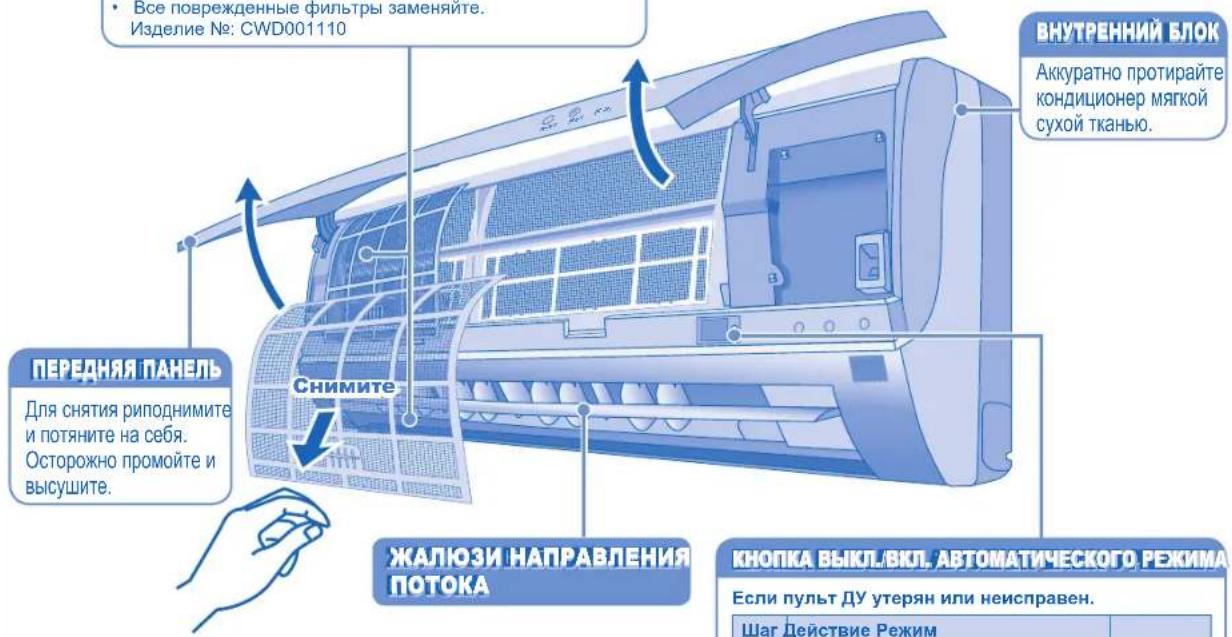

ФИЛЬТР ВОЗДУХА

Сухая и влажная очистка пылесосом.

• Рекомендуется выполнять очистку фильтров воздуха раз в две недели.
• Осторожно промойте/прополаскайте фильтры водой во избежание повреждения их поверхности.
  • Тщательно просушите фильтры в затененном месте вне досягаемости воздействия огня или прямых солнечных лучей
• Все поврежденные фильтры заменяйте. Изделие №: CWD001110

Все поврежденные фильтры заменяйте. Изделие №: CWD001110 ВНУТРЕННИЙ БЛОК Аккуратно протирайте кондиционер мягкой сухой тканью. ПЕРЕДНЯЯ ПАНЕЛЬ Снимите Для снятия риподнимите и потяните на себя. Осторожно промойте и высушите. ЖАЛЮЗИ НАПРАВЛЕНИЯ ПОТОКА КНОПКА ВЫКЛ.ВКЛ. АВТОМАТИЧЕСКОГО РЕЖИМА Если пульт ДУ утерян или неисправен. Шаг Действие Режим

ИНСТРУКЦИИ ПО ПРОМЫВАНИЮ

• Не используйте бензол, разбавитель или чистящий порошок.
• Используйте исключительно мыло (pH7) или химически нейтральное бытовое моющее средство.
• Не используйте воду с температурой выше 40°C.

Совет

■ Для обеспечения максимальной эффективности и снижения потребления электроэнергии регулярно очищайте фильтр.
- Для поддержания производительности кондиционера на требуемом уровне, настоятельно рекомендуется периодически проводить сервисное обслуживание авторизованными специалистами.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Следующие признаки не означают наличие неисправности:

Признак Причина
Из внутреннего блока выделяется туман.	Эффект конденсации, вызванный процессом охлаждения.
Во время работы слышен звук льющейся воды.	Поток хладагента внутри блока.
В помещении специфический запах.	Это может быть вызвано запахом сырости от стен, ковра, мебели или одежды.
При установке скорости вращения вентилятора в автоматический режим вентилятор внутреннего блока время от времени останавливается.	Это помогает устранять запахи в окружающей среде.
После повторного пуска начало работы задерживается на несколько минут.	Задержка предназначена для защиты компрессора блока.
Из наружного блока выделяется вода/пар.	На трубах происходит конденсация или испарение.
При восстановлении подачи электроэнергии после ее отключения кондиционер начинает работу автоматически.	Это функция автоматического возобновления работы кондиционера. После подачи электрознегра работа кондиционера возобновится автоматически в том же режиме работы и воздушного потока так как работа не была остановлена с помощью пульта дистанционного управления.Чтобы отменить функцию управления автоматическим возобновлением работы, см. стр.12.
Индикатор питания мигает до включенияаппарата.	Если таймер был установлен в положение ВКЛ. (ON), эта операция предназначена для подготовки к раб

RUSSCKI

Перед обращением в сервисный центр проверьте следующее:

Признак Проверьте
Аппарат в режимах охлаждения работает незффективно.	Правильно установите температуру.Закройте все двери и окна.Произведите очистку или замену фильтров.Удалите все инородные тела из входного или выходного вентиляционных отверстий.
Шум во время эксплуатации.	Проверьте, не установлен ли аппарат под наклоном?Правильно закройте переднюю панель.
Правильно установите батареи.	Замените разряженные батареи.Замените разряженные батареи.
Кондиционер не работает.	Проверьте, не разомкнуты ли контакты автоматического выключателя?Проверьте, не установлено ли время таймера?

ПРИ ДЛИТЕЛЬНОМ ПЕРИОДЕ БЕЗ ЭКСПЛУАТАЦИИ

• Чтобы тщательно высушить кондиционер, включите режим вентилятора на 2-3 часа.
• Выключите питание и отсоедините кабель от розетки.
• Извлеките батарейки из пульта дистанционного управления.

ПЕРИОДИЧЕСКАЯ (СЕЗОННАЯ) ПРОВЕРКА ПОСЛЕ ПРОДОЛЖИТЕЛЬНОГО ПЕРИОДА БЕЗ ЭКСПЛУАТАЦИИ

• Проверка батареек из пульта дистанционного управления.
• Убедитесь в отсутствии инородных тел, блокирующих воздухозаборное и воздуховыпускное отверстия.
• После 15 минут работы следующая разница температур между воздухозаборным и воздуховыпускным отверстиями считается нормальной При охлаждении: ≥ 8°C

КРИТЕРИИ НЕРАБОТОСПОСОБНОСТИ

ВЫКЛЮЧАЙТЕ ЭЛЕКТРОПИТАНИЕ и ВЫЗЫВАЙТЕ авторизованного дистрибьютора в следующих случаях:

• Ненормальный шум во время работы.
• Попадание воды/посторонних частиц в пульт дистанционного управления.
  • Течь воды из внутреннего блока.
  • Автоматический выключатель часто срабатывает.
• Штепсельная вилка/сетевой шнур сильно нагревается.
• Неправильно функционируют кнопки или переключатели.
• Индикатор таймера мигает, и управление кондиционером невозможно.

ТЕХНІКА БЕЗПЕКИ

ОЗНАЧЕННЯ

* DBT: Температура за сухим термометром

*WBT: Температура за вологим термометром

АВТОМАТИЧНИЙ РЕЖИМ - ЗРУЧНО ДЛЯ ВАС

КНОПКА АВТО ВМК/ВИМК

ВИПАДКИ, ЩО ПОТРЕБУЮТЬ КВАЛІФІКОВАНОГО РЕМОНТ
