ПОСІБНИК КОРИСТУВАЧА CSPC7GKD PANASONIC

кондиціонера і збережіть її

для довідок у майбутньому,

RV-PI عربي

АВТОМАТИЧЕСКИЙ РЕЖИМ - ДЛЯ ВАШЕГО УДОБСТВА

Для того, щоб запобіти травмуванню себе та інших і пошкодженню майна, необхідно дотримуватися викладених нижче інструкцій. Неправильна експлуатація через порушення цих інструкцій може призвести до травмування чи пошкодження майна. Сергіозність негативних наслідків позначається таким чином:

Увага

Цей символ означає небезпеку загибелі чи значної травми.

Обережно

Цей символ означає небезпеку травмування чи пошкодження майна.

Інструкції позначаються такими символами:

Цей символ позначає дії, які вчиняти ЗАБОРОНЕНО.

Ці символи позначають дії, які є ОБОВ'ЯЗКОВИМИ.

Увага

Обережно

Пульт дистанційного управління

Техніка безпеки при експлуатації

• Не використовуйте акумулятори (Ni-Cd)
• Не дозволяйте немовлятам та дітям гратися з пультом дистанційного управління, щоб уникнути випадкового ковтання батарейок.
• Якщо кондиціонер не використовуватиметься протягом тривалого часу, вийміть батарейки
• Нові батарейки того самого тип повинні бути встановлені згідно з указаною полярністю, щоб уникнути несправності пульта дистанційного управління.

Внутрішній блок

Техніка безпеки монтажних робіт

- Не встановлюйте і не демонтуйте агрегат самостійно. Доручіть монтаж кондиціонера уповноваженому дилеру чи спеціалістам.

Техніка безпеки при експлуатації

• Не засовуйте пальці та сторонні предмети у внутрішній та зовнішній блоки.
• Не ремонтуйте агрегат самостійно.

Внутрішній блок

Техніка безпеки монтажних робіт

Не встановлюйте кондиціонер у місцях, де є вибухонебезпечні гази.

Переконайтеся, що дренажний трубопровід приєднано належним чином. Інакше вода протікатиме.

Техніка безпеки при експлуатації

Не мийте кондиціонер водою, бензолом, розчинниками чи порошками для чищення. Не використовуйте кондиціонер для інших цілей, (напр., для зберігання продуктів). Не розташовуйте на шляху потоку повітря пристроїв з відкритим полум'ям. Не допускайте тривалого впливу холодного повітря на людей.

Регулярно провітрюйте приміщення.

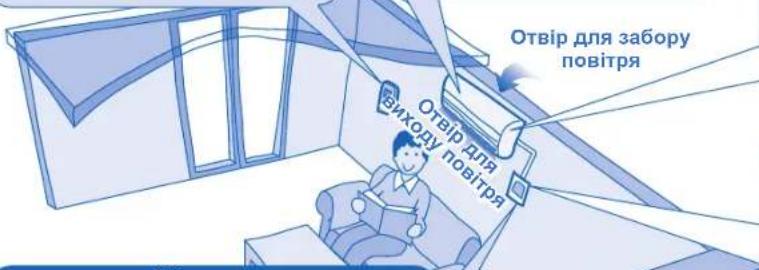

Отвір для забору повітря Отвір для выходу повітря

Живлення

Техніка безпеки монтажних робіт

Цей агрегат потрібно забезпечити заземленням і приладами захисту від витоку струму. У протилежному разі, їхня відсутність може призвести до враження електричним струмом чи пожежі.

Техніка безпеки при експлуатації

Не вмикайте кондиціонер в одну розетку з іншими електроприладами.

• Не змінюйте шнур електроживлення.
• Не користуйтеся подовжувачами.
  • Не торкайтеся блоку під час роботи вогкими руками.
• Не запускайте і не зупиняйте кондиціонер шляхом вмикання та вимикання з розетки
  • Правильно вставляйте вилку в розетку електромережі.

• Використовуйте рекомендований шнур електроживления
- Щоб уникнути небезпеки травмування в разі пошкодження шнура живлення, його заміну повинні здійснювати працівники виробника, його сервісні представники чи фахівеці, що мають аналогічну кваліфікацію.
- Пилюку, що збирається на штепсельній вилці, необхідно час від часу видаляти сухою тканиною.
- У разі виникнення аварійних ситуацій чи несправностей у роботі (горіння, запах тощо), вимкніть живлення і вийміть вилку з розетки.
- У разі виникнення аварійних ситуацій чи несправностей у роботі (горіння, запах тощо), вимкніть живлення і вийміть вилку з розетки.

Отвір для забору повітря

Живлення

Техніка безпеки при експлуатації

Не тягніть за шнур живлення, щоб вийняти штепсельну вилку.

Перед тим, як чистити кондиціонер чи здійснювати його обслуговування, вимкніть живлення та вийміть вилку з розетки.
Якщо кондиціонер не використовуватиметься протягом тривалого часу, вимкніть живлення та вийміть вилку з розетки.
- Цей кондиціонер обладнаний вбудованою схемою захисту від підвищення напруги. Проте для того, щоб надійніше запобігти його виходу зladу через підвищену грозову активність, ви можете вимкнути агрегат із електромережі. Не торкайтеся кондиціонера під час грози, оскільки це може призвести до враження електричним струмом.

Отвір для забору повітря

Отвір для виходу повітря

Зовнішній блок

Техніка безпеки монтажних робіт

• Переконайтеся, що дренажний трубопровід приєднано належним чином. Інакше вода протікатиме.

Техніка безпеки при експлуатації

- Не сідайте і не кладіть нічого на зовнішній блоки.

• Перевіряйте, чи не пошкоджена монтажна рама, після тривалої експлуатації.

ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ

Агрегат не призначений для експлуатації дітьми та немічними особами без нагляду. Наглядайте за дітьми і не дозволяйте їм гратися з кондиціонером.

ЕКОЛОГІЧНІ ВИМОГИ

Утилізація батарейок

Батарейки необхідно утилізувати або викидати належним способом.

УТИЛИЗАЦІЯ ПІСЛЯ ЗАВЕРШЕННЯ ТЕРМІНУ ЕКСПЛУАТАЦІЇ

"Інструкції для кінцевих користувачів" кондиціонерів:

Інформація про утилізацію у країнах за межами Європейського союзу Ці символи стосуються лише Європейського союзу. Якщо ви бажаєте позбутися цього виробу, зверніться до фахівця-монтажника, дилера або місцевих органів влади і дізнайтеся про правильний способ утилізації.

УМОВИ ЕКСПЛУАТАЦІЇ

Кондиціонер потрібно використовувати в такому температурному діапазоні.

Температура (°C)		У приміщенні Назовні
		*DBT*W	WT*DBT*WBT
ОХОЛОДЖЕННЯ	Максимальна	32 23	43 26
	Мінімальна	21 15	21 15

Встановлений виробником термін служби (придатності) цього виробу дорівнює 7 рокам з дати виготовлення за умови, що виріб використовується у суворій відповідності до дійсної інструкції з експлуатації та технічних стандартів, що застосовуються до цього виробу.

Заміна або встановлення штепсельних вилок повинна виконуватись тільки уповноваженим/кваліфікованим персоналом. Проводи в цьому силовому проводі розфарбовані згідно з таким кодом:

Клеми черасний проводи прозорий кольори (Стандарт GB) коричневий нейтральний синій зеленю-жовтий земляний зелено-жовтий

Колір проводів може різнитись залежно від стандарту кодів проводів країни.

Дякуємо за придбання кондиціонера компанії Panasonic

3MICT

ТЕХНИКА БЕЗПЕКИ

14

ІНФОРМАЦІЯ З ПРАВИЛ БЕЗПЕКИ

15

ПОРЯДОК РОБОТИ

16\~17

ДОГЛЯД ТА ЧИСТКА

18

УСУНЕННЯ НЕСПРАВНОСТЕЙ

19

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОДУКТУ

38

КОРОТКА ІНСТРУКЦІЯ

Задня обкладинка

Примітка:

Наведені тут ілюстрації служать тільки для пояснення; зовнішній вигляд кондиціонера може відрізнятися від зображеного. Конструкція і дизайн виробу можуть бути змінені без попередження з метою його вдосконалення.

ПОРЯДОК РОБОТИ

ПІДГОТОВКА ПУЛЬТУ ДИСТАНЦІНОГО УПРАВЛІНН

Установка батарей

Витягнути Закрити Вставити батарейки (AAA або R03)

- Строк служби батарейок може бути навіть меншим ніж один рік через використання пульту дистанційного управління.

ПЕРЕДАВАЧ ПУЛЬТУ ДИСТАНЦІЙНОГО УПРАВЛІННЯ

• Переконайтеся, що на його шляху немає перешкод.
- Деякі люмінесцентні лампи можуть створювати перешкоди передачі сигналу. Проконсультуйтеся у свого дилера.

ПРИЙМАЧ POWER TIMER

ИНДИКАТОР

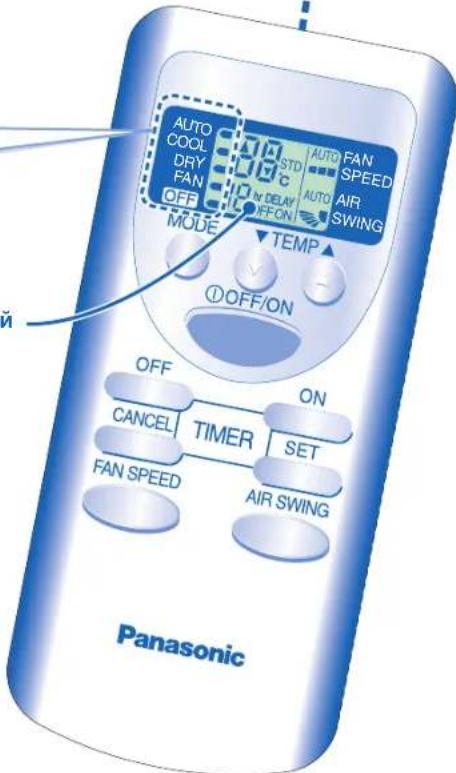

ПЕРЕМИКАННЯ РЕЖИМІВ

MODE ①OFF/ON TEMP ▲

Вибрати Увімкнути Установити

• Прилад обирає режим роботи відповідно до температури у приміщенні.
• Якщо обрано автоматичний режим, припад буде працювати при стандартно налаштованій температурі.
  • Щоб змінити стандартне налаштування температури

натисніть

“” аборд “”.

√

STD

Температура у приміщенні	Режим роботи	Стандартне налаштування температури	▲ STD (+2°C)	▼ STD (-2°C)
23°C та вище	Режим схолодження	25°C 27°C	23°C
Нижче 23°C	Режим осушення	22°C 24°C	20°C

РЕЖИМ ОХОЛОДЖЕННЯ (COOL) - ДЛЯ ОДЕРЖАННЯ ПРОХОЛОДНОГО ПОВІТРЯ

- Рекомендована температура:26°C \~ 28°C

РЕЖИМ М'ЯКОГО ОСУШЕННЯ (МОДЕ) - ДЛЯ ОСУШЕННЯ ПОВІТРЯ У ПРИМІЩЕННІ

• У режимі м'якого осушення для дуже м'якого охолодження внутрішній вентилятор обертається на низькій швидкості.
• Рекомендована температура: 1°C \~ 2°C нижче температури у приміщенні.

РЕЖИМ ВЕНТИЛЯЦІЇ – ДЛЯ ЧУДОВОГО ПРОВІТРЮВАННЯ КІМНАТИ.

• Компрессор не буде працювати під час провітрювання.
  ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
• Для режимів охолодження або сушіння температурний режим може бути встановлено від 16°C до 30°C.

РКД-дисплей

AUTO COOL DRY FAN OFF MODE 300 STD °C V DELAY HPON AUTO FAN SPEED AUTO AIR SWING TEMP ① OFF/ON ON CANCEL TIMER SET FAN SPEED AIR SWING Panasonic

Примітки:

• Використовуйте викрутку для того, щоб закоротити два нульові входи на задній панелі пульту дистанційного управління для відновлення дистанційного налаштування за промовчуванням.
• Якщо прилад не буде використовуватись протягом тривалого часу, вийміть батарейки з приладу.

ДОДАТКОВІ МОЖЛИВОСТІ

ВИБРАТИ ШВИДКІСТЬ ОБЕРТАННЯ ВЕНТИЛЯТОРА

- Крім автоматичного режиму, можна обрати 3 швидкостей обертання вентилятора* • Автоматичне регулювання швидкості. швидкість обертання вентилятора внутрішнього блоку регулюється автоматично залежно від режиму роботи.

ВІДРЕГУЛЮВАТИ НАПРЯМОК ПОТОКУ ПОВІТРЯ

- Для провітрювання кімнати. - Крім автоматичного вертикального напрямку потоку повітря існує ще 5 варіантів.

- Якщо встановлено автоматичний вертикальний напрямок потоку повітря, вентиляційна решітка автоматично піднімається та опускається. - Не напаштовуйте решітку вертикального напрямку потоку повітря вручну. - Решітку горизонтального напрямку потоку повітря можна напаштовувати вручну.

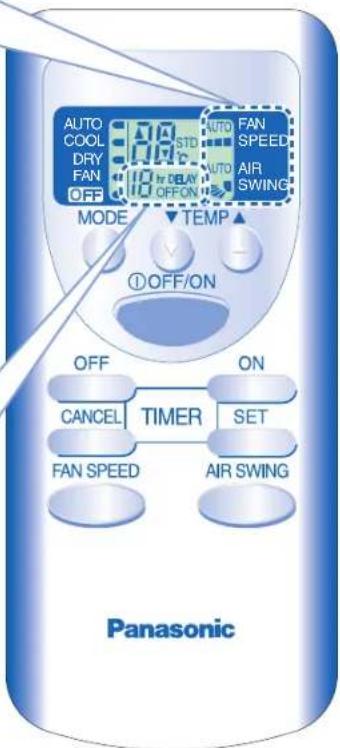

УСТАНОВЛЕННЯ ТАЙМЕРА

УСТАНОВИТИ ТАЙМЕР

- Коли потрібно, щоб кондиціонер автоматично увімкнувся або вимкнувся (перейшов у режим ON або OFF).

Оберіть таймер увімкнення "ON" або вимкнення "OFF" та налаштуйте час ввімкнення "ON" або вимкнення "OFF" щогодини.

Підтвердіть настроювання.

Для скасування таймера "ON" або таймера "OFF" натисніть кнопку.

• Використовуйте таймер увімкнення "ОН" для увімкнення кондиціонера в бажаний час. Це охолодить приміщення, наприклад, коли ви повертаєтесь з роботи або прокидаєтесь.
• Якщо активовано таймер увімкнення "ОН", кондиціонер запрацює за 15 хвилин до фактично встановленого часу в режимі охолодження.
• Використовуйте таймер вимкнення "OFF" для відключення кондиціонера в бажаний час. Це збереже електроенергію поки ви спите.
• Індикатор часу внутрішнього блоку ввімкнеться під час роботи таймера.
• Якщо ви натиснете функціональну кнопку під час налаштування таймера, налаштування таймера буде скасовано.
• У разі відключення електроенергії налаштування таймера буде скасовано. Після відновлення енергопостачання, знову налаштуйте таймер.

AUTO COOL DRY FAN OFF EAT STD 10 fr DELAY OFFON MODE TEMP AUTO FAN SPEED AUTO AIR SWING ① OFF/ON OFF ON CANCEL TIMER SET FAN SPEED AIR SWING Panasonic

Поради

• При налаштуванні температури в режимі охолодження на 1°C вище необхідної енергозбереження складає 10%.
  З метою зниження споживання електроенергії у режимі охолодження, закрийте штори, щоб захистити приміщення від потрапляння сонячного світла та теплого повітря.

• Щоб вимкнути кондиціонер, натисніть

ДОГЛЯД ТА ЧИСТКА

Перед тим, як чистити кондиціонер, вимкніть електроживлення

ПОВІТРЯНИЙ ФІЛЬТР

Чищення пилососом, миття та осушення.

• Рекомендується очищати повітряні фільтри один раз кожні 2 тижні.
• Легко промийте/сполосніть фільтри водою, не допускаючи пошкодження поверхні фільтра.
• Повністю осушіть фільтри у тіні, не допускаючи потрапляння під дію полум'я або прямого сонячного світла.
• Пошкоджений фільтр необхідно замінити на новий. Деталь №: CWD001110

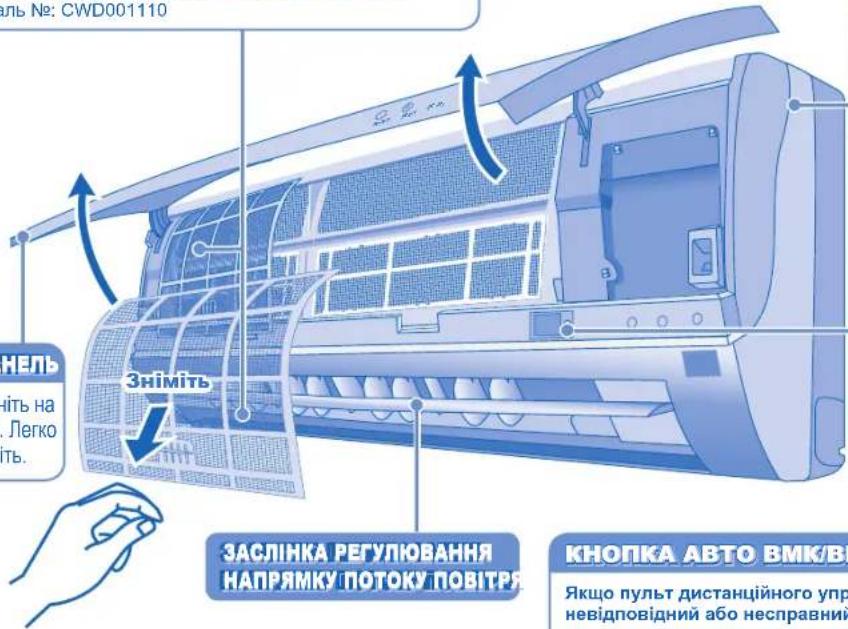

ПЕРЕДНЯ ПАНЕЛЬ

Підніміть і потягніть на себе, щоб зняти. Легко вимийте і висушіть.

ель No: CWD001110 Зніміть НЕЛЬ ніть на Легко ть. ЗАСЛІНКА РЕГУЛЮВАННЯ НАПРЯМКУ ПОТОКУ ПОВІТРЯ КНОПКА АВТО ВМК/ВІ Якщо пульт дистанційного упр- невідповідний або несправний

ВНУТРІШНІЙ БЛОК

Легко протирайте блок м'якою сухою тканиною.

ЗАСЛІНКА РЕГУЛЮВАННЯ НАПРЯМКУ ПОТОКУ ПОВІТРЯ

Якщо пульт дистанційного управління невідповідний або несправний.

Крок	Дія	Режим роботи
1	Натиснути один раз.	Автоматичний режим
2	Натискати до одиночного звукового сигналу, потім відпустити.	Потужний режим Режим схолодження

Для вимикання натисніть ще раз кнопку АВТО ВМК/ВИМК.

Для вимкнення сигналу прийому дистанційного управління, натисніть кнопку та утримуйте її приблизно 10 секунд поки не почуєте подвійний звуковий сигнал, потім відпустіть її.

Повторіть крок вище, якщо потрібно увімкнути звуковий сигнал прийому.

Для вимкнення автоматичного повторного запуску, натисніть кнопку та утримуйте її приблизно 15 секунд доки не почуєте потрійний звуковий сигнал, потім відпустіть її.

• Для увімкнення повторного запуску повторіть крок вище.

ВКАЗІВКИ ЩОДО МИТТЯ КОНДИЦІОНЕРА

• Не використовуйте бензол, розчинники та порошки для чищення.
• Користуйтеся тільки милом (рН7) або нейтральними побутовими мийними засобами.
  • Температура води не повинна перевищувати 40°C.

Поради

■ Для підвищення ефективності роботи кондиціонера та зниження споживання електроенергії чистіть фільтр регулярно.
■ Звертайтеся до уповноваженого дилера для проведення сезонних обстежень.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Наведені далі симптоми не свідчать про несправність.

Симптом Причина
Із внутрішнього блоку виходить туман.	Конденсація внаслідок роботи в режимі охолодження.
Робота супроводжується звуком, що нагадує шум води.	Поток холодоагенту в системі.
У приміщенні відчувається специфічний запах.	Причиною цього може бути запах вогкості, джерелом якого можуть бути стіни, килими, меблі або одяг, що знаходяться у приміщенні.
У режимі автоматичного регулювання швидкості обертання вентилятор внутрішнього блоку час від часу зупиняється.	Це допомагає усунути запах під час роботи кондиціонера.
Кондиціонер не починає роботу протягом кількох хвилин після перезапуску.	Це запобігає пошкодженню компресора агрегату.
Із зовнішнього блоку виходить вода/ пара.	На поверхні труб відбувається конденсація або випаровування.
Прилад запрацює автоматично, коли відновиться подача електроенергії після раптового припинення її подачі.	Функція автоматичного повторного запуску приладу. Робота автоматично відновиться в попередньому режимі роботи та напрямку потоку повітря, коли відновиться подача електроенергії, якщо тільки це не зупинено пультом дистанційним управлінням.Щоб скасувати автоматичний повторний запуску див. сторінку 18.
Перед увімкненням кондиціонера починає блимати індикатор увімкнення.	Це – попередній етап підготовки до роботи, коли установлено таймер умикання “ON”.

Перед тим, як звертатися до фахівця, перевірте таке.

Симптом Перевірка
Функція охолодження не працюєналежним чином.	Установіть відповідну температуру.Закрийте всі двері та вікна.Очистіть або замініть фільтри.Заберіть перешкоди поблизу отворів для входу і виходу повітря.
Шум під час роботи.	Перевірте, чи кондиціонер не змонтовано на похилій поверхні.Правильно закрийте передню панель.
Не працює пульт дистанційного управління.	Правильно установіть батареї.Замініть старі батареї.
Блок не працює.	Перевірте чи не спрацював автоматичний вимикач.Перевірте чи не встановлено таймери.

ВИВЕДЕННЯ З ЕКСПЛУАТАЦІЇ НА ТРИВАЛИЙ ПЕРІОД

• Активувати режим вентилятора на 2-3 години для ретельного сушіння блоку.
  • Вимкніть електроживлення.
• Вийміть батарейки з пульта дистанційного управління.

ОГЛЯД ПЕРЕД ПОЧАТКОМ СЕЗОНУ ПІСЛЯ ТРИВАЛОГО ПЕРІОДУ БЕЗ ЕКСПЛУАТАЦІЇ

• Перевірте чи не час міняти батарейки пульта дистанційного управління.
- Перевірте чи ніщо не перекриває який-небудь із отворів для входу й виходу повітря.
- Ящо кондиционер працює нормально, через 15 хвилин після початку роботи різниця температур повітря на вході та виході повітря внутрішнього блоку повинна становити: Охолодження: ≥ 8°C

ВИМКНІТЬ ЕЛЕКТРОЖИВЛЕННЯ і ЗАТЕЛЕФОНУЙТЕ до уповноваженої організації в таких випадках:

• Незвичайний шум під час роботи.
- Усередину пульта дистанційного управління потрапила вода або сторонні частки.
- 1з внутрішнього блоку витікає вода.
- Часто спрацьовує автоматичний вимикач.
- Шнур живлення є теплішим, ніж звичайно.
- Невірно функціонують кнопки та перемикачі.
- Індикатор таймера мигає і прилад не працює.

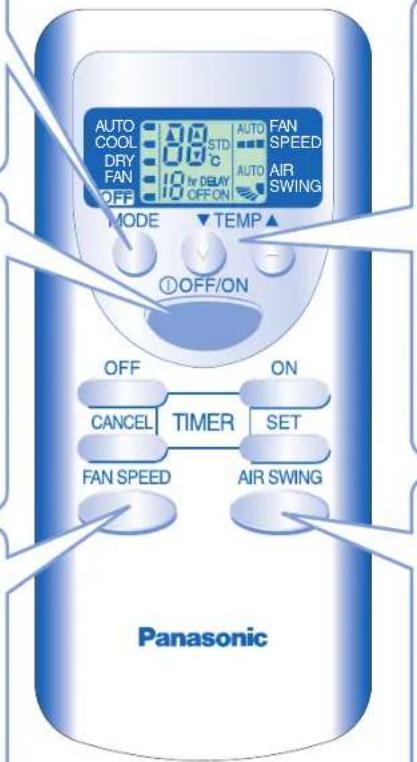

Start/stop the operation. Включить/остановить работу. Початок/завершення роботи. Mettez l'appareil sous/hors tension. Inicie/detenga el funcionamiento. بده/ابقاف التشغيل

FAN SPEED

Select fan speed. Выберите скорость вращения вентилятора. Вибрати швидкість обертання вентилятора. Permet de sélectionner la vitesse du ventilateur. Seleccione la velocidad del ventilador. экختبار درجة الحرارة المفرغوبة

AUTO COOL DRY FAN OFF 10 STD c Auto FAN SPEED AUTO AIR SWING MODE TEMP ① OFF/ON OFF ON CANCEL TIMER SET FAN SPEED AIR SWING Panasonic

▼TEMP▲

Select the desired temperature. Выберите необходимую температуру. Установить потрібну температуру. Sélectionnez la température souhaitée. Seleccione la temperature deseada.

اختر سرعة المروحة.

AIR SWING

Adjust the airflow direction louver. Отрегулируйте жалюзи направления воздушного потока, Установити заслінку регулювання напрямку потоку повітря. Permet d'ajuster la claire-voie d' orientation du flux d'air. Ajuste la persiana de dirección del flujo de aire. اضبط شق اتجاه جريان الهواء.

For detailed explanation, please refer to pages 4 \~ 5. Для получения детальной информации, пожалуйста, смотрите страницы 10 \~ 11. Докладніше пояснення можна знайти на сторінках 16 \~ 17. Pour plus de détails, veuillez consulter les pages 22 et 23. Para una explicación detallada, por favor lea las páginas 28 y 29. ب downside توضيح التفاصيل. يرجى irrجوع للصفحات
