РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPIW309A2WF WHIRLPOOL

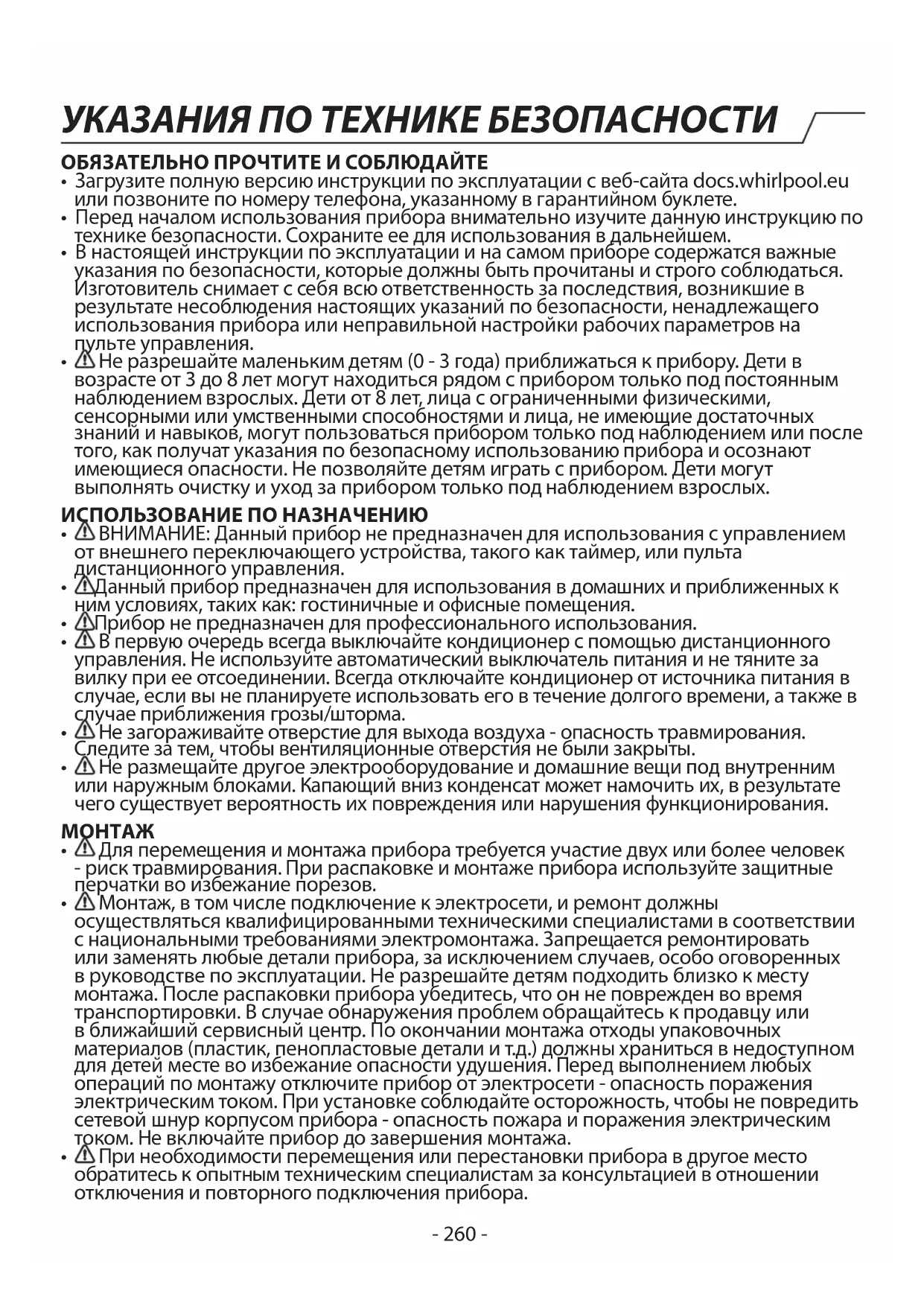

• Загрузите полную версию инструкции по эксплуатации с веб-сайта docs.whirlpool.eu или позвоните по номеру телефона, указанному в гарантийном буклете.

• Перед началом использования прибора внимательно изучите данную инструкцию по технике безопасности. Сохраните ее для использования в дальнейшем.

• В настоящей инструкции по эксплуатации и на самом приборе содержатся важные указания по безопасности, которые должны быть прочитаны и строго соблюдаться. Изготовитель снимает с себя всю ответственность за последствия, возникшие в результате несоблюдения настоящих указаний по безопасности, ненадлежащего использования прибора или неправильной настройки рабочих параметров на пульте управления.

Не разрешайте маленьким детям (0 - 3года) приближаться к прибору. Дети в возрасте от 3 до 8лет могут находиться рядом с прибором только под постоянным наблюдением взрослых. Дети от 8 лет, лица с ограниченными физическими, сенсорными или умственными способностями и лица, не имеющие достаточных знаний и навыков, могут пользоваться прибором только под наблюдением или после того, как получат указания по безопасному использованию прибора и осознают имеющиеся опасности. Не позволяйте детям играть с прибором. Дети могут выполнять очистку и уход за прибором только под наблюдением взрослых. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

ВНИМАНИЕ: Данный прибор не предназначен для использования с управлением от внешнего переключающего устройства, такого как таймер, или пульта дистанционного управления.

Данный прибор предназначен для использования в домашних и приближенных к ним условиях, таких как: гостиничные и офисные помещения.

Прибор не предназначен для профессионального использования.

В первую очередь всегда выключайте кондиционер с помощью дистанционного управления. Не используйте автоматический выключатель питания и не тяните за вилку при ее отсоединении. Всегда отключайте кондиционер от источника питания в случае, если вы не планируете использовать его в течение долгого времени, а также в случае приближения грозы/шторма.

Не загораживайте отверстие для выхода воздуха - опасность травмирования. Следите за тем, чтобы вентиляционные отверстия не были закрыты.

Не размещайте другое электрооборудование и домашние вещи под внутренним или наружным блоками. Капающий вниз конденсат может намочить их, в результате чего существует вероятность их повреждения или нарушения функционирования.

Для перемещения и монтажа прибора требуется участие двух или более человек - риск травмирования. При распаковке и монтаже прибора используйте защитные перчатки во избежание порезов.

Монтаж, в том числе подключение к электросети, и ремонт должны осуществляться квалифицированными техническими специалистами в соответствии с национальными требованиями электромонтажа. Запрещается ремонтировать или заменять любые детали прибора, за исключением случаев, особо оговоренных в руководстве по эксплуатации. Не разрешайте детям подходить близко к месту монтажа. После распаковки прибора убедитесь, что он не поврежден во время транспортировки. В случае обнаружения проблем обращайтесь к продавцу или в ближайший сервисный центр. По окончании монтажа отходы упаковочных материалов (пластик, пенопластовые детали ит.д.) должны храниться в недоступном для детей месте во избежание опасности удушения. Перед выполнением любых операций по монтажу отключите прибор от электросети - опасность поражения электрическим током. При установке соблюдайте осторожность, чтобы не повредить сетевой шнур корпусом прибора - опасность пожара и поражения электрическим током. Не включайте прибор до завершения монтажа.

При необходимости перемещения или перестановки прибора в другое место обратитесь к опытным техническим специалистам за консультацией в отношении отключения и повторного подключения прибора. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ- 261 -

Не устанавливайте прибор в прачечной. УКАЗАНИЯ ПО ЭЛЕКТРИЧЕСКОЙ БЕЗОПАСНОСТИ

Источник питания должен иметь номинальное напряжение, соответствующее характеристикам прибора. Диаметр шнура питания должен соответствовать техническим требованиям.

Многополюсный выключатель должен быть установлен в стационарной электропроводке в соответствии с требованиями электромонтажа, а сам прибор должен иметь заземление в соответствии с национальными стандартами электрической безопасности.

Стационарная электропроводка должна включать выключатель для отключения всех полюсов с расстоянием между контактами не менее 3 мм.

Не используйте удлинители, разветвители и переходники. После завершения установки электрические компоненты должны быть недоступны для пользователя. Не используйте прибор, если Вы мокрые или босиком. Не пользуйтесь прибором, если у него повреждены сетевой шнур или вилка, если он не работает должным образом или был поврежден вследствие удара или падения.

В случае повреждения сетевого шнура, во избежание возникновения опасных ситуаций, он должен быть заменен на заводе-изготовителе, сотрудником сервисного центра или квалифицированным специалистом - опасность поражения электрическим током.

В соответствии с национальным законодательством стационарная электропроводка должна включать устройство защитного отключения (УЗО) с номинальным остаточным рабочим током не выше 30 мА.

В связи с достаточно высокой температурой в контуре хладагента следите за тем, чтобы соединительный кабель не соприкасался с медной трубкой.

Обеспечьте безопасное заземление и надежное подсоединение заземляющего провода к специальной системе заземления здания. Прибор должен быть оснащен выключателем защиты от утечки тока и дополнительным автоматическим выключателем с достаточной отключающей способностью. Автоматический выключатель должен также иметь функции магнитного и теплового расцепления для обеспечения защиты в случае короткого замыкания и перегрузки. Модель 9K и 12K 18K 24K Требуемая отключающая способность автоматического включателя 16A 20A 25A

• Детали подсоединения шнура питания и соединительного кабеля между внутренним и наружным блокам см. на электромонтажной схеме прибора. ОЧИСТКА И УХОД

ВНИМАНИЕ! Перед проведением технического обслуживания прибора убедитесь в том, что он выключен и отсоединен от электросети. Никогда не используйте пароочистители - опасность поражения электрическим током.

Техническое обслуживание и ремонт, требующие участия других квалифицированных специалистов, должны осуществляться под наблюдением лица, обладающего знаниями в отношении использования легко воспламеняющихся хладагентов.

Техническое обслуживание и ремонт должны осуществляться с использованием оборудования, рекомендованного изготовителем. УТИЛИЗАЦИЯ УПАКОВОЧНОГО МАТЕРИАЛА Упаковочный материал на 100% пригоден для переработки, о чем свидетельствует соответствующий символ ( ). Различные части упаковки должны быть утилизированы в полном соответствии с действующими местными правилами утилизации отходов. УТИЛИЗАЦИЯ БЫТОВЫХ ПРИБОРОВ Данный прибор изготовлен из материалов, допускающих переработку или повторное использование. Утилизируйте прибор в соответствии с местными правилами утилизации отходов. Дополнительную информацию о правилах обращения с бытовыми электроприборами, их утилизации и переработке можно получить в соответствующих государственных органах, службе сбора бытовых отходов или магазине, где был приобретен прибор. Данный прибор имеет маркировку в соответствии с Европейской Директивой 2012/19/EU по утилизации УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ- 262 - электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить негативные последствия для окружающей среды и здоровья человека.

) на изделии или в сопроводительной документации указывает на то, что данное изделие нельзя утилизировать как обычные бытовые отходы, а необходимо сдать в соответствующий приемный пункт по переработке электрического и электронного оборудования. ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ

• Полный текст заявления о соответствии представлен на следующем веб-сайте: docs . whirlpool.eu.

• Радиооборудование работает в промышленном (ISM) диапазоне частот 2,4 ГГц, максимальная передаваемая мощность ВЧ-сигнала не превышает 20 дБм (эквивалентная мощность изотропного излучения, e.i.r.p.).

• Данное изделие содержит определенное программное обеспечение с открытым исходным кодов, разработанное третьей стороной. Заявление об использовании лицензируемого программного обеспечения с открытым исходным кодом размещено на следующем веб-сайте: docs.whirlpool.eu.

• Данное изделие может содержать фторсодержащие парниковые газы, на которые распространяется действие Киотского протокола. Газ-хладагент находится внутри герметичного контура (R32, GWP 675). Макс. количество заправленного хладагента составляет 2,5 кг. Детальную информацию см. на табличке данных. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ПРИ СЕРВИСНОМ ОБСЛУЖИВАНИИ ПРИБОРА СО СПЕЦИАЛЬНЫМ ХЛАДАГЕНТОМ

• Для получения подробной информации о монтаже, сервисном обслуживании, техническом обслуживании и ремонте загрузите полную версию руководства с веб- сайта docs.whirlpool.eu.

Не используйте дополнительные средства для ускорения процесса оттаивания или очистки за исключением рекомендованных изготовителем.

Прибор должен храниться в хорошо проветриваемом месте, в котором размер помещения соответствует площади помещения, указанной в эксплуатационных характеристиках, в котором отсутствуют непрерывно работающие открытые источники возгорания (такие как, источники открытого огня, работающее газовое или электрическое нагревательное оборудование).

Не протыкайте и не поджигайте контур хладагента. Помните, что хладагент может не иметь запаха.

• Любое лицо, допущенное к обслуживанию или проведению каких-либо иных манипуляций с контуром хладагента, должно иметь действующий сертификат, выданный органом по сертификации в промышленной сфере и подтверждающий компетентность этого лица, позволяющую ему безопасно работать с хладагентами в соответствии с общепринятыми требованиями к пром ышленной сертификации. Техническое обслуживание и ремонт должны осуществляться с использованием оборудования, рекомендованного изготовителем. Техническое обслуживание и ремонт, требующие участия других квалифицированных специалистов, должны осуществляться под наблюдением лица, обладающего знаниями в отношении использования легко воспламеняющихся хладагентов. Прибор можно устанавливать, эксплуатировать и хранить в помещении с площадью пола более 10 м2. Монтаж трубопроводов можно выполнять в помещении с площадью пола более 10 м2. Система трубопроводов должна соответствовать национальным требованиям по газовому оборудованию. Макс. количество заправленного хладагента составляет 2,5 кг. Механические соединения, находящиеся в помещении, должны соответствовать стандарту ISO 14903. При повторном использовании механических соединений в помещении необходимо заменить уплотнительные элементы. При повторном использовании раструбных соединений в помещении необходимо заново изготовить раструб. Трубы должны быть максимально короткими. Механические соединения должны быть легко доступны для возможности технического обслуживания.

1. Транспортировку оборудования, содержащего легковоспламеняющиеся

хладагенты, следует осуществлять в соответствии с правилами транспортировки. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ- 263 -

2. Маркировка оборудования с помощью табличек должна соответствовать

действующим местным правилам.

3. Утилизацию оборудования, содержащего легковоспламеняющиеся хладагенты,

следует осуществлять в соответствии с действующим национальным законодательством.

4. Хранение оборудования/приборов должно осуществляться в соответствии с

указателями изготовителя.

5. Хранение запакованного (непроданного) оборудования Во время хранения

оборудования упаковка должна быть такой, чтобы полностью исключить вероятность механического повреждения оборудования внутри упаковки и ,как следствие, утечки хладагента. Максимальное количество компонентов оборудования, разрешенное для совместного хранения, определяется местными

6. Информация по сервисному обслуживанию.

6-1 Проверки в рабочей зоне Перед началом любых работ на оборудовании, содержащем легко воспламеняющийся хладагент, необходимо выполнить ряд проверок в отношении соблюдения норм безопасности, чтобы максимально снизить риск возгорания. Перед выполнением работ по ремонту оборудования, содержащего х ладагент, необходимо принять следующие меры предосторожности. 6-2 Рабочая процедура Работы должны выполняться в рамках контролируемой процедуры для максимального снижения риска утечки легко воспламеняющегося газа или паров во время выполнения работ. 6-3 Общая рабочая зона Все специалисты по техническому обслуживанию и другие лица, работающие в указанной зоне, должны быть информированы о характере выполняемых работ. Избегайте выполнения работ в замкнутых пространствах. Вся рабочая зона должна быть разделена на части. Убедитесь, что условия в указанной зоне достаточно безопасны для работы с легко воспламеняющимися материалами. 6-4 Проверка наличия хладагента Перед началом и в процессе выполнения работ необходимо проверять рабочую зону на утечку паров хладагента с помощью подходящего течеискателя, чтобы специалисты были осведомлены о нахождении в потенциально огнеопасной атмосфере. Убедитесь, что используемое оборудование для обнаружения утечек подходит для использования с легковоспламеняющимися хладагентами, т. е. оно искробезопасно, надлежащим образом герметизировано и конструктивно безопасно). 6-5 Наличие огнетушителя В случае выполнения любых работ, связанных с высокими температурами, на содержащем хладагент оборудовании или соседних компонентах, необходимо обеспечить наличие подходящего огнетушителя в рабочей зоне. Порошковый или CO

(углекислотный) огнетушитель должен находиться в непосредственной близости от зоны заправки. 6-6 Отсутствие источников возгорания В процессе выполнения работ, связанных с открыванием системы трубопроводов, в которой содержится сейчас или содержался ранее легко воспламеняющийся хладагент, следует избегать любого использования источников возгорания, которое может вызвать риск возгорания или взрыва. Все возможные источники возгорания, включая зажженные сигареты, должны находиться на достаточном расстоянии от места монтажа, ремонта, демонтажа и утилизации, так как в процессе выполнения этих работ возможен выход х ладагента в окружающую атмосферу. Перед началом работ необходимо осмотреть рабочую зону вокруг оборудования и убедиться в отсутствии источников и рисков возгорания. Также необходимо разместить в рабочей зоне таблички "Не курить". 6-7 Наличие вентиляции Перед началом работ на оборудовании, в особенности работ, связанных с высокими температурами, убедитесь, что рабочая зона находится на улице или хорошо УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ- 264 - проветривается. Во время выполнения работ следует поддерживать надлежащую степень вентиляции. Вентиляция должна обеспечивать безопасное рассеивание паров хладагента и, в идеале, отведение их в атмосферу. 6-8 Проверки содержащего хладагент оборудования В случае замены электрических компонентов необходимо обеспечить их соответствие существующим целям и техническим характеристикам. В любом случае строго соблюдайте указания по сервисному и техническому обслуживанию, предусмотренные изготовителем. При возникновении сомнений обращайтесь за помощью в технический отдел компании-изготовителя. Ниже перечислены проверки, которые должны быть выполнены на оборудовании, содержащем легко воспламеняющийся хладагент: - Объем заправки должен соответствовать размерам помещения, в котором эксплуатируется оборудование, содержащее хладагент. - Система вентиляции и выходные отверстия должны выполнять свои функции и не быть закрыты. - При использовании контура с промежуточным холодоносителем вторичный контур должен быть проверен на наличие х ладагента. - Нанесенная на оборудование маркировка должна быть хорошо заметной и читаемой. Плохо читаемая маркировка и таблички подлежат замене. - Холодильные трубки и другие компоненты должны быть установлены в таким положении, которое практически исключит воздействие на них любых веществ, могущих вызвать их коррозию, если только эти компоненты не выполнены из материалов, по своей природе стойких к коррозии или защищенных от коррозии надлежащим образом. 6-9 Проверки электрических компонентов Техническое обслуживание и ремонт электрических компонентов должен включать первичные процедуры проверки безопасности и контроля компонентов. В случае выявления неисправности, могущего создать угрозу безопасности, категорически запрещается подключать любой источник электропитания к контуру, пока неисправность не будет устранена. Если неисправность не может быть устранена немедленно, однако работа требует продолжения, необходимо найти адекватное временное решение. О возникшей ситуации необходимо известить владельца оборудования, чтобы все стороны могли участвовать в принятии решения. Первичные проверки безопасности охватывают следующее: - конденсаторы разряжены: это должно быть сделано максимально безопасным образом для исключения вероятности искрения; - все электрические компоненты и кабели, находящиеся под напряжением, изолированы во избежание контакта на время заправки и сбора хладагента или прокачки системы; - обеспечено постоянное заземление.

7. Ремонт уплотненных компонентов

При выполнении ремонтных работ на уплотненных компонентах все источники питания должны быть отсоединены от оборудования, на котором выполняются работы, до демонтажа уплотненного компонента. Кроме этого, необходимо обеспечить наличие постоянно работающего прибора для распознавания утечки в самой критической точке с целью своевременного оповещения о потенциально опасной ситуации. Особое внимание должно быть уделено компонентам, смежным с электрическими. Запрещается вносить любые изменения в корпус, которые могут отрицательно отразиться на уровне защиты. Сюда относится повреждение кабелей, чрезмерное количество соединений, нарушение оригинальных требований при выполнении выводов, повреждение уплотнений, неправильное расположение кабельных втулок и т.д. Убедитесь, что аппарат установлен надежно. Убедитесь, что уплотнения и материалы уплотнений сохранили свои свойства, в противном случае они не смогут предотвратить утечку легко воспламеняющихся веществ. Запасные части должны соответствовать спецификации изготовителя. ПРИМЕЧАНИЕ: Использование силиконового герметика может ограничить эффективность некоторых типов приборов для распознавания утечки. Искробезопасные компоненты не требуют УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ- 265 - УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ изолирования перед началом работ на них.

8. Ремонт искробезопасных компонентов

Не допускайте создания постоянной индуктивной или емкостной нагрузки на цепь, не убедившись в том, что это не вызовет превышения напряжения и тока, допустимого для используемого оборудования. Искробезопасные компоненты - это единственный вид компонентов, которые могут оставаться под напряжением в огнеопасной атмосфере. Следите за тем, чтобы контрольный прибор имел надлежащие номинальные характеристики. Используйте для замены компонентов только детали, указанные изготовителем. Другие детали могут стать причиной воспламенения паров хладагента в случае их утечки.

Следите за тем, чтобы кабели не подвергались износу, коррозии, чрезмерному давлению, вибрации, контакту с острыми предметами и другим отрицательным внешним воздействиям. Проверка также должна учитывать факторы старения или непрерывной вибрации, передаваемой, например, от компрессоров или вентиляторов.

10. Распознавание легко воспламеняющихся х ладагентов

Ни при каких обстоятельствах не используйте потенциальные источники возгорания для поиска или распознавания утечки хладагента. Также запрещается использовать галоидный течеискатель (и любые другие течеискатели с открытым пламенем).

11. Методы распознавания утечки

Следующие методы распознавания утечки считаются допустимыми для оборудования, содержащего легко воспламеняющийся хладагент: - Электронные течеискатели могут использоваться для распознавания утечки легко воспламеняющегося хладагента, однако их чувствительность может оказаться недостаточной, или они мог ут нуждаться в дополнительной калибровке (калибровка такого оборудования осуществляется в зонах без хладагента). - Убедитесь, что течеискатель не является потенциальным источником возгорания и подходит для используемого хладагента. - Оборудование для распознавания течи должно быть настроено на нижний предел воспламенения хладагента в процентах и откалиброван под используемый хладагент. Соответствующее процентное содержание газа (макс. 25 %) должно быть подтверждено. - Жидкости для распознавания течи подходят для использования с большинством хладагентов, однако следует избегать применения чистящих веществ, содержащих хлор, так как хлор может вступать в реакцию с хладагентом и вызывать коррозию медных трубок. - В случае подозрения на утечку хладагента необходимо немедленно удалить/загасить все источники открытого огня. - В случае распознавания утечки хладагента, для устранения которой требуется пайка, необходимо удалить весь хладагент из системы или изолировать (с помощью отсечных клапанов) в той части системы, которая максимально удалена от места

- Перед началом и в процессе выполнения пайки необходимо прокачать азот без примеси кислорода (OFN) через систему.

12. Удаление хладагента и вакуумирование

- При вмешательстве в контур хладагента с целью ремонта - или любой другой целью - используются стандартные процедуры. Однако следует придерживаться лучшей практики, так как речь идет о возможном возгорании. Рекомендуется соблюдать последовательность действий, указанную ниже: - удалите хладагент, - прокачайте контур с использованием инертного газа, - вакуумируйте контур, - еще раз прокачайте контур с использованием инертного газа, - вскройте контур путем разрезания или пайки. Весь объем хладагента должен быть собран в специальные баллоны для дальнейшей утилизации. После этого необходимо "промыть" систему с помощью OFN, чтобы она стала безопасной. При необходимости этот процесс можно повторить несколько раз.- 266 - УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Не используйте сжатый воздух или кислород для выполнения этих задач. Прокачка осуществляется путем нагнетания азота до достижения рабочего давления, после чего азот выводится в атмосферу, а давление сбрасывается до уровня разрежения (вакуумирование). Этот процесс повторяется до полного удаления хладагента из системы. По окончании финального цикла давление в системе доводится до уровня атмосферного, после чего можно приступать к работе. Эта операция является критически важной в случае необходимости выполнения пайки на трубопроводах. Убедитесь, что выходное отверстие для вакуумного насоса не находится около потенциальных источников возгорания, и что существует возможность создания разрежения в системе путем прокачки OFN и последующего вакуумирования.

13. Процедуры заправки

В дополнение к традиционным процедурам заправки должны быть соблюдены следующие требования: - Убедитесь, что при использовании заправочного оборудования исключена вероятность загрязнения хладагента. - Шланги и трубы должны быть максимально короткими для уменьшения объема содержащегося в них хладагента. - Баллоны должны находиться в вертикальном положении. - Перед началом заправки системы хладагентом убедитесь, что система надлежащим образом заземлена. - По окончании заправки маркируйте систему (если это не было сделано ранее). - Ни в коем случае не допускайте переполнения системы. Перед повторной заправкой системы необходимо проверить уровень давления с OFN. После заправки и перед вводом в эксплуатацию необходимо проверить систему на отсутствие утечки хладагента. Следующая проверка выполняется перед уходом из рабочей зоны.

14. Вывод из эксплуатации

Перед выполнением этой процедуры технические специалисты должны тщательно изучить оборудование и его особенности. Нормальная практика предусматривает безопасный сбор всех хладагентов. Перед выполнением этой операции необходимо взять пробы масла и х ладагента на тот случай, если для повторного использования хладагента потребуется его анализ. Также необходимо обеспечить наличие источника электроэнергии перед началом выполнения операции. a. Внимательно изучите оборудование и особенности его функционирования. b. Изолируйте систему от источника электроэнергии. c. Перед тем, как приступить к выполнению процедуры, убедитесь, что: - в наличии имеется оборудование для механических манипуляций, при необходимости совершения манипуляций с баллонами для хладагента; - в наличии имеются и правильно используются все средства личной защиты; - процесс сбора хладагента непрерывно контролируется компетентным лицом; - оборудование и баллоны для сбора хладагента соответствуют принятым стандартам. d. По возможности вакуумируйте систему. e. Если вакуумирование невозможно, создайте коллектор для того, чтобы хладагент можно было удалить из различных частей системы. f. Перед началом сбора хладагента убедитесь, что баллон для хладагента установлен

g. Запустите установку для сбора хладагента и выполните сбор хладагента в соответствии с указаниями изготовителя. h. Не допускайте переполнения баллонов. (не более 80 % от общего объема заправленной жидкости).

i. Не допускайте превышение максимального рабочего давления в баллоне, даже

кратковременного. j. После того, как баллоны будут заполнены надлежащим образом и процесс будет завершен, быстро уберите баллоны и другое оборудование из рабочей зоны и перекройте все запорные краны на оборудовании. k. Запрещается заливать собранный хладагент в друг ую систему, пока он не будет очищен и проверен надлежащим образом.- 267 - УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Оборудование должно быть снабжено маркировкой с указанием на то, что оно было выведено из эксплуатации и не содержит хладагента. Маркировка должна содержать дату и подпись ответственного лица. Убедитесь, что соответствующая маркировка нанесена на все оборудование, содержащее легко воспламеняющийся хладагент.

При удалении хладагента из системы, как для обслуживания, так и для вывода из эксплуатации, рекомендуется применять современные методы, чтобы весь хладагент был удален безопасно. При переносе хладагента в баллоны убедитесь, что используются только подходящие баллоны для сбора хладагента. Убедитесь в наличии достаточного количества баллонов, способного вместить весь объем хладагента, находящийся в системе. Все используемые баллоны должны быть предназначены специально для сбора хладагента и маркированы соответствующим образом (то есть специальные баллоны для сбора хладагента). Баллоны должны быть оснащены клапаном сброса давления и отсечными клапанами в нормальном рабочем состоянии. Пустые баллоны для сбора опорожняют и, по возможности, охлаждают перед выполнением переноса. Оборудование для сбора должно быть в надлежащем рабочем состоянии и должно быть пригодно для извлечения легковоспламеняющихся хладагентов, набор инструкций к этому оборудованию должен всегда находиться под рукой. Кроме того, должен быть доступен набор калиброванных весов в надлежащем рабочем состоянии. Шланги должны быть оснащены герметичными отключающими муфтами и находиться в нормальном рабочем состоянии. Перед использованием установки для сбора хладагента убедитесь, что она находится в удовлетворительном рабочем состоянии, регулярно проходила техническое обслуживание и что соответствующие электрические компоненты надежно изолированы во избежание возгорания в случае неконтролируемого выхода х ладагента. При возникновении сомнений обратитесь за консультацией к изготовителю. Собранный хладагент должен быть передан поставщику хладагента в баллонах для сбора хладагента в сопровождении акта о передаче отходов. Не смешивайте хладагенты в блоках сбора, в частности, в баллонах. Если необходимо удалить компрессоры или компрессорные масла, убедитесь, что они были надлежащим образом откачаны, чтобы легковоспламеняющийся х ладагент не остался в смазке. Процесс опорожнения следует выполнить до возврата компрессора поставщикам. Для ускорения этого процесса необходимо использовать только электрический нагрев корпуса компрессора. Слив масла из системы следует выполнять безопасным способом. При необходимости перемещения или перестановки кондиционера обратитесь к опытным специалистам по вопросу отключения и повторного подключения прибора. Не размещайте другие электрические изделия или предметы домашнего обихода под внутренним или наружным блоками. Капающий вниз конденсат может намочить их, в результате чего существует вероятность их повреждения или нарушения функционирования. Следите за тем, чтобы вентиляционные отверстия не были закрыты. Прибор должен храниться в хорошо проветриваемом месте, в котором размер помещения соответствует площади помещения, указанной в эксплуатационных характеристиках. Прибор должен храниться в помещении, в котором отсутствуют непрерывно работающие источники открытого огня (такие как работающее газовое оборудование) или источники воспламенения (такие как работающие электрические нагреватели). Повторное использование механических соединителей и раструбных соединений не допускается.- 268 - Описание изделия Внутренний блок Рисунки, содержащиеся в настоящем руководстве, основаны на внешнем виде стандартной модели. Следовательно, ваша модель кондиционера может отличаться от представленной на рисунке. Объяснение символов, нанесенных на внутреннем и наружном блоках. ПРЕДУПРЕЖДЕНИЕ Этот символ показывает, что данный прибор использует легко воспламеняющийся хладагент и, в случае утечки и контакта хладагента с внешним источником возгорания, может стать причиной пожара. ОСТОРОЖ НО! Этот символ указывает на необходимость внимательного прочтения руководства по эксплуатации. ОСТОРОЖ НО! Этот символ указывает на необходимость обращения с оборудованием в процессе сервисного обслуживания в строгом соответствии с руководством по монтажу. ОСТОРОЖ НО! Этот символ указывает на наличие источников информации, таких как руководство по эксплуатации или руководство по

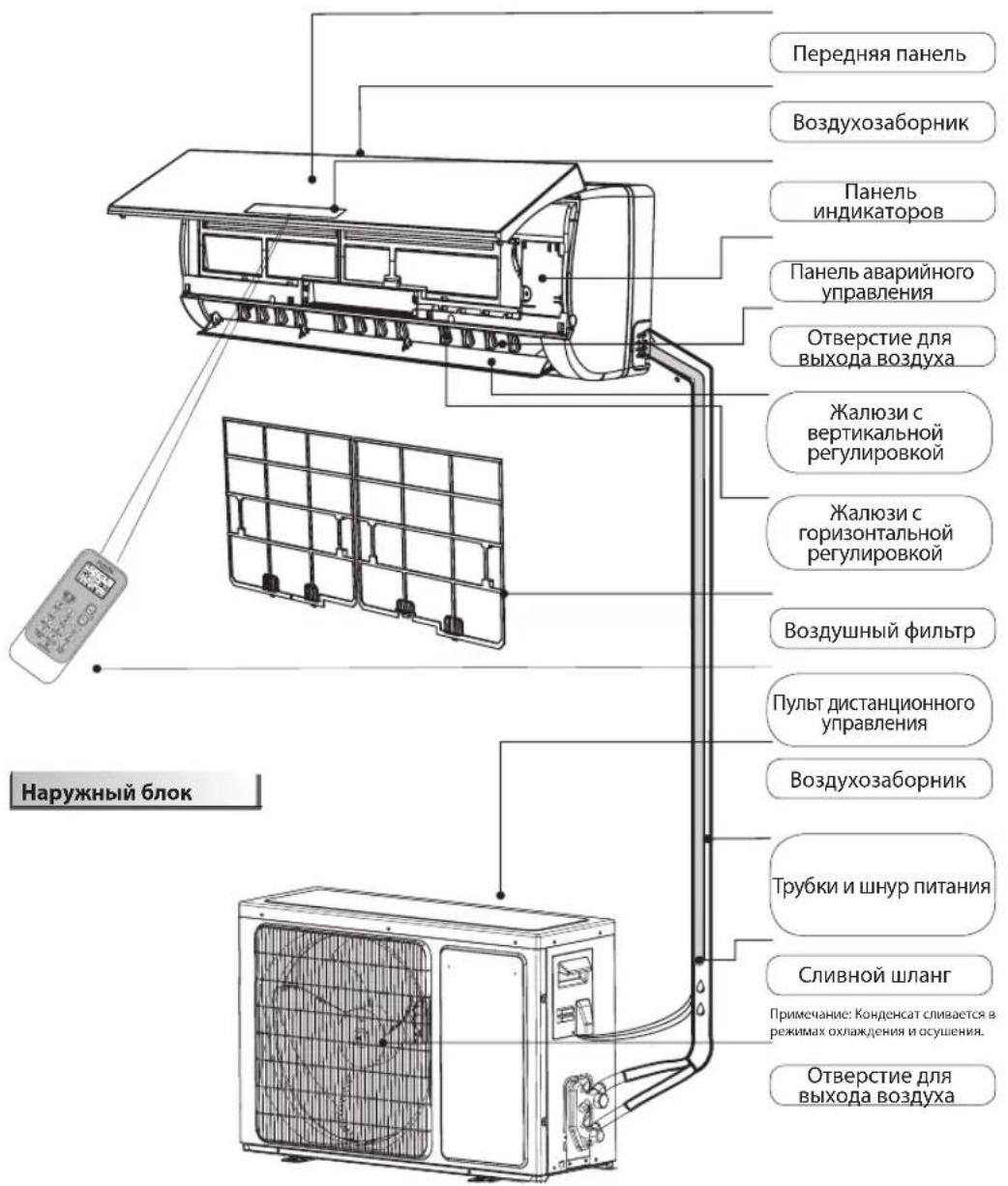

Передняя панель Воздухозаборник

индикаторов Панель аварийного

Отверстие для выхода воздуха Воздушный фильтр Пульт дистанционного

Воздухозаборник Отверстие для выхода воздуха

вертикальной регулировкой

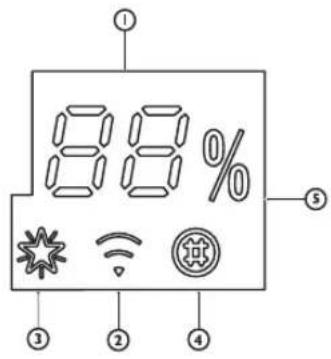

горизонтальной регулировкой Сливной шланг Трубки и шнур питания Примечание: Конденсат сливается в режимах охлаждения и осушения. Наружный блок- 269 - Пользовательский интерфейс Индикатор температуры (1) Показывает заданную температуру. Показывает "FC" в качестве напоминания о необходимости очистки фильтра. Индикатор Wi-Fi (2) Быстро мигает (с частотой 3 Гц) при соединении с маршрутизатором или потере соединения с маршрутизатором. Медленно мигает (с частотой 1,5 Гц) при наличии соединения с маршрутизатором и отсутствии соединения с облаком. Горит непрерывно при установленном Wi-Fi-соединении. Не горит, если функция Wi-Fi не инициализирована или выключена. Индикатор «6th Sence» (3) Горит непрерывно при включенном режиме «6th sense». Не горит при выключенном режиме «6th sense». Индикатор контроля фильтра (4) Мигает, если необходимо очистить фильтр. Индикатор контроля фильтра начинает мигать через 720 часов использования в качестве напоминания о необходимости очистки фильтра. После очистки фильтра нажмите кнопку сброса фильтра, расположенную на внутреннем блоке за передней панелью, д ля прерывания мигания индикатора контроля фильтра. Индикатор влажности (5) Горит при отображении уровня влажности. Не горит при отображении температуры. Индикатор таймера (6) Горит непрерывно во время настройки. Выключается по окончании времени работы таймера. Индикатор рабочего режима (6) Горит непрерывно во время эксплуатации. Мигает во время выполнения оттаивания в наружном блоке. Индикатор режима "Ночной" (8) Включается при настройке ночного режима. Индикатор рабочего режима мигает 10 раз, после чего весь дисплей выключается. Для кондиционеров без функции управления через Wi-Fi мы рекомендуем использовать Wpro SmartClim: интеллектуальное устройство для управления кондиционером со смартфона через основные настройки Wi-Fi. Это устройство не входит в стандартный комплект поставки. Для получения дополнительной информации и приобретения устройства обращайтесь в нашу сервисную службу. 64 178- 270 - Пульт дистанционного управления Установка батареек в пульт дистанционного

1. Подцепите тонким предметом и мягко отожмите крышку

отделения для батареек вниз, а затем сдвиньте в направлении, указанном стрелкой и снимите, как показано на рисунке.

2. Вложите 2 батарейки AAA (1,5 В) в отделение для батареек.

Проверьте правильность расположения полюсов "+" и "-".

3. Закройте крышку отделения для батареек на пульте

дистанционного управления.

• Предварительная настройка пульта дистанционного

• После каждой замены батарей пульта дистанционного управления он предварительно устанавливает режим теплового насоса. Пульт дистанционного управления кондиционированием теплового насоса может быть использован для управления только охлаждением АС-моделей. Использование пульта дистанционного управления для управления прибором

• Для управления функциями прибора с помощью пульта дистанционного управления направьте пульт на приемник, встроенный во внутренний блок, для обеспечения передачи

• Для передачи сигнала с пульта дистанционного управления символ мигает в течение 1 секунды. При получении сигнала пульта дистанционного управления прибор издает короткий звуковой сигнал.

• Пульт дистанционного управления может управлять кондиционером с расстояния до 7 м.

• Каждый раз при замене батареек в пульте дистанционного управления он автоматически настраивается на режим теплового насоса. Примечание: следуйте указаниям, предусмотренным для пульта дистанционного управления, входящего в комплект кондиционера

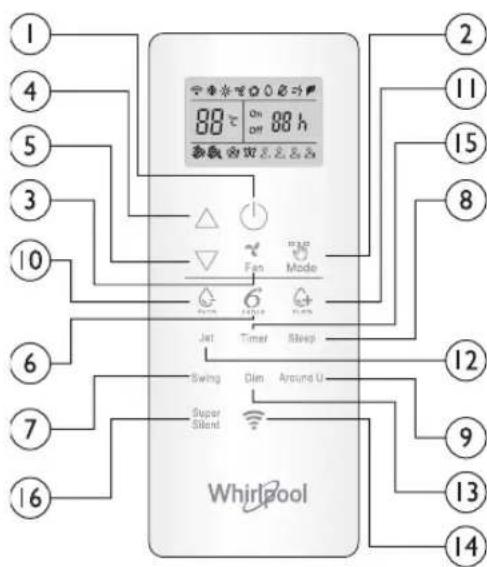

Описание функций кнопок (P1 - 03)

1. КНОПКА ON/OFF (ВКЛ/ВЫКЛ)

При нажатии этой кнопки прибор включается или выключается.

3. КНОПКА FAN (ВЕНТИЛЯТОРА)

Используется для выбора скорости вентилятора в заданной последовательности: "Авто", "Высокая", "Средняя" или "Низкая". 4-5. КНОПКА TEMPERATURE (ТЕМПЕРАТУРЫ) Используется для выбора температуры в

Используется для настройки времени в режиме таймера.

6. КНОПКА «6th SENSE»

Устанавливает или отменяет режим «6th sense».

Используется для включения или выключения функции регулировки положения жалюзи и выбора требуемого направления потока воздуха (вверх/вниз). 10-11. КНОПКА HUMIDITY (ВЛАЖНОСТИ) Используется для настройки требуемого уровня влажности (доступны только в режиме "6TH SENSE").

16. КНОПКА SUPER SILENT (РЕЖИМА

"СУПЕРТИХИЙ") Используется для включения или выключения супертихого режима для максимально низкого уровня шума.

2. КНОПКА MODE (ПЕРЕКЛЮЧЕНИЯ

Используется для выбора рабочего режима. В следующей последовательности: «Охлаждение», «Нагревание» или «Вентилятор».

8. КНОПКА SLEEP (РЕЖИМА "НОЧНОЙ")

Используется для выбора ночного режима в заданной последовательности: "Ночной 1", "Ночной 2", "Ночной 3", "Ночной 4" и "Ночной выкл."

9. КНОПКА AROUND U (ФУНКЦИИ

"ЦИРКУЛЯЦИЯ ВОЗДУХА") Используется для включения или выключения функции циркуляции воздуха.

12. КНОПКА JET (ФУНКЦИИ "ТУРБО")

Используется для включения или выключения функции быстрого отопления или охлаждения.

Используется для включения или выключения подсветки дисплея внутреннего блока.

Используется для включения или выключения функции Wi-Fi.

15. КНОПКА TIMER (ТАЙМЕРА)

Используется для настройки времени включения или выключения прибора. Символы на дисплее пульта дистанционного управления Активация пульта дистанционного управления нажатием кнопки разблокировки Индикатор режима "Охлаждение" Автоматический выбор скорости вентилятора Индикатор режима "Ночной 1" Нажмите кнопку, включится подсветка и функциональные кнопки будут активированы для использования. Для блокировки пульта дистанционного управления нажмите кнопку еще раз. Если в течение 10 секунд с пульта дистанционного управления не будет выполнена ни одна операция, пульт будет автоматически заблокирован. PRESS Индикатор увеличения влажности Высокая скорость вентилятора Индикатор режима "Ночной 2" Индикатор уменьшения влажности Средняя скорость вентилятора Индикатор режима "Ночной 3" Индикатор режима "Только вентилятор" Низкая скорость вентилятора Индикатор режима "Ночной 4" Индикатор режима "Отопление" Индикатор режима "Супертихий" Индикатор заданной температуры Индикатор функции "Циркуляция воздуха" Индикатор «6

OF F Индикатор настройки таймера Индикатор функции "Турбо" Индикатор режима энергосбережения Передача сигналов Прием сигналов- 271 - Пульт дистанционного управления Описание функций кнопок (J1 - 3A)

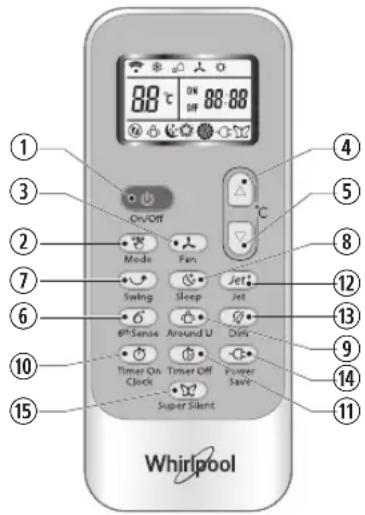

1. КНОПКА ON/OFF (ВКЛ/ВЫКЛ)

При нажатии этой кнопки прибор включается или выключается.

2. КНОПКА MODE (ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ)

Используется для выбора рабочего режима в заданной последовательности: "Охлаждение", "Осушение", "Только вентилятор" или "Отопление".

3. КНОПКА FAN (ВЕНТИЛЯТОРА)

Используется для выбора скорости вентилятора в заданной последовательности: "Авто", "Высокая", "Средняя" или "Низкая". 4-5. КНОПКА TEMPERATURE (ТЕМПЕРАТУРЫ) Используется для выбора температуры в помещении. Используется для настройки времени в режиме таймера и на часах реального

SENSE» Устанавливает или отменяет режим «6

Используется для включения или выключения функции регулировки положения жалюзи и выбора требуемого направления потока воздуха (вверх/вниз).

8. КНОПКА SLEEP (РЕЖИМА "НОЧНОЙ")

Используется для включения или выключения режима «Ночной» в последовательности

9. КНОПКА AROUND U (ФУНКЦИИ "ЦИРКУЛЯЦИЯ ВОЗДУХА")

Используется для включения или выключения функции циркуляции воздуха.

Используется для настройки текущего времени. Используется для активации или деактивации включения таймера.

11. КНОПКА TIMER OFF (ВЫКЛЮЧЕНИЯ ТАЙМЕРА)

Используется для активации или деактивации выключения таймера.

12. КНОПКА JET (ФУНКЦИИ "ТУРБО")

Используется для включения или выключения функции быстрого отопления или охлаждения.

13. КНОПКА DIM (РЕГУЛИРОВКИ ЯРКОСТИ)

Используется для включения или выключения подсветки дисплея внутреннего блока.

14. КНОПКА POWER SAVE (ФУНКЦИИ ЭНЕРГОСБЕРЕЖЕНИЯ)

Используется для включения или выключения функции энергосбережения.

15. КНОПКА SUPER SILENT (РЕЖИМА "СУПЕРТИХИЙ")

Используется для включения или выключения супертихого режима для максимально низкого уровня шума.

Символы на дисплее пульта дистанционного управления Индикатор режима "Охлаждение" Индикатор режима "Ночной 1" Автоматический выбор скорости вентилятора Индикатор функции "Турбо" Индикатор режима "Осушение" Индикатор режима "Ночной 2" Высокая скорость вентилятора Передача сигналов Индикатор режима "Только вентилятор" Индикатор режима "Ночной 3" Средняя скорость вентилятора

OF F Индикатор настройки таймера Индикатор режима "Отопление" Индикатор режима "Ночной 4" Низкая скорость вентилятора Индикатор текущего времени Индикатор «6 SENSE»Индикатор функции "Циркуляция воздуха"Индикатор режима "Супертихий" Индикатор заданной температуры Индикатор режима энергосбережения

Условия функционирования Система защиты может отключать и останавливать прибор в указанных ниже

Отопление Температура наружного воздуха выше 24 °C Температура наружного воздуха ниже -7 °C Температура воздуха в помещении выше 27 °C Ох лаждение Температура наружного воздуха выше 43 °C Температура воздуха в помещении ниже 21 °C Осушение Температура воздуха в помещении ниже 18 °C Если кондиционер работает в режиме "Охлаждение" или "Осушение" при открытой двери или окне и относительной влажности выше 80 % в течение долгого времени, из выпускного отверстия может начать капать конденсат. Особенности системы защиты При остановке функционирования или смене режима в процессе функционирования выждите не менее 3 минут, прежде чем запустить прибор повторно. При включении прибора непосредственно после подключения к источнику питания возможна задержка прим. 20 секунд, прежде чем прибор начнет функционировать. При полной остановке функционирования нажмите кнопку ВКЛ/ ВЫКЛ для повторного запуска прибора. В случае сброса времени на таймере его необходимо задать заново. Особенности режима "Охлаждение" Антиобледенение Если температура теплообменника внутреннего блока падает до 0° или ниже, компрессор останавливается в целях защиты прибора. Особенности режима "Отопление" Предварительный прогрев Для предотвращения выхода холодного воздуха требуется 2 - 5 минут для прогрева внутреннего блока после активации режима "Отопление". Во время прогрева вентилятор внутреннего блока не работает.

В режиме Отопления прибор автоматически оттаивает (устраняет обледенение) в целях увеличения эффективности. Как правило, эта фаза занимает 6 - 10 минут. Во время оттаивания вентилятор перестает работать и индикатор рабочего режима мигает. По окончании оттаивания прибор автоматически возвращается в режим Отопление.- 272 -

Очистка передней панели внутреннего блока

1. Отсоединение от источника питания

Перед отсоединением прибора от источника питания выключите его.

2. Снятие передней панели

Откройте переднюю панель, как показано стрелками (рис. A). Захватите переднюю панель снизу за прорези, оттяните с силой на себя и отсоедините (рис. B).

3. Очистите переднюю панель

Протрите переднюю панель сухой и мягкой тканью. Если прибор сильно загрязнен, смочите ткань теплой водой (не выше 40 °C). Дайте высохнуть.

4. Установка и закрывание передней панели

Установите переднюю панель на место и закройте, отжав ее вниз. Примечание:

• Не используйте агрессивные вещества, такие как бензин, а также абразивные вещества для очистки прибора.

• Не допускайте попадания воды на внутренний блок - опасность поражения электрическим

Очистка воздушного фильтра Очистка воздушного фильтра должна производиться примерно через каждые 200 часов эксплуатации. Если кондиционер эксплуатируется в сильно запыленной среде, рекомендуется очищать воздушный фильтр каждые две недели.

1. Отсоединение от источника питания

Перед отсоединением прибора от источника питания выключите его.

2. Снятие воздушного фильтра (рис. C).

1. Откройте переднюю панель. 2. Мягко нажмите на ручку фильтра. 3. Извлеките фильтр.

3. Очистка воздушного фильтра (рис. D)

При сильном загрязнении фильтра очистите его с помощью теплого мыльного раствора или нейтрального чистящего средства. Дайте высохнуть.

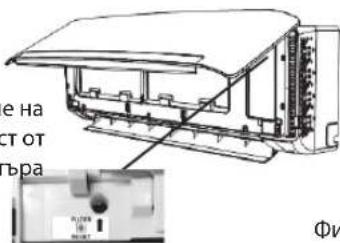

4. Установите фильтр на место, нажмите кнопку сброса фильтра (рис. E) с правой стороны с

помощью тонкого цилиндрического предмета, а затем закройте переднюю панель. Примечания:

• После снятия воздушного фильтра не дотрагивайтесь руками до пластин жалюзи внутреннего блока во избежание получения травм.

• Не пытайтесь очищать внутреннюю полость кондиционера самостоятельно.

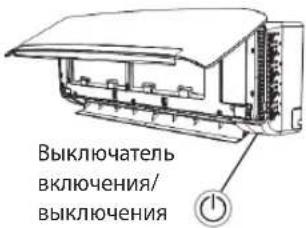

• Не мойте воздушный фильтр в посудомоечной машине. УПРАВЛЕНИЕ В АВАРИЙНОЙ СИТУАЦИИ В случае возникновения аварийной ситуации или отсутствия пульта дистанционного управления можно управлять кондиционером с помощью выключателя включения/ выключения, расположенного на внутреннем блоке.

• Включение прибора: Если прибор выключен, то при нажатии этой кнопки он включается и активирует режим 6th SENSE.

• Выключение прибора: Если прибор включен, то при нажатии этой кнопки он перестает работать. Примечание: Не нажимайте на кнопку слишком долго во избежание нарушения функционирования. Функция автоматического перезапуска При необходимости активации функции автоматического перезапуска включите подачу питания, нажмите кнопку ВКЛ/ВЫКЛ на внутреннем блоке и удержите ее в течение более 5 секунд - функция автоматического перезапуска активируется, в подтверждение чего выдается короткий звуковой сигнал. Для деактивации функции автоматического перезапуска нажмите кнопку ВКЛ/ВЫКЛ на внутреннем блоке и удерживайте ее в течение более 5 секунд - функция автоматического перезапуска деактивируется с коротким звуковым сигналом, и кондиционер переходит в режим ожидания. Утилизация батареек В целях сохранения природных ресурсов и содействия вторичной переработке материалов собирайте отработанные батарейки отдельного от другого мусора и бесплатно сдавайте их в местные пункты приема батареек. Рис.A Рис.B Рис.C Рис.D Рис.E Кнопка сброса фильтра Выключатель

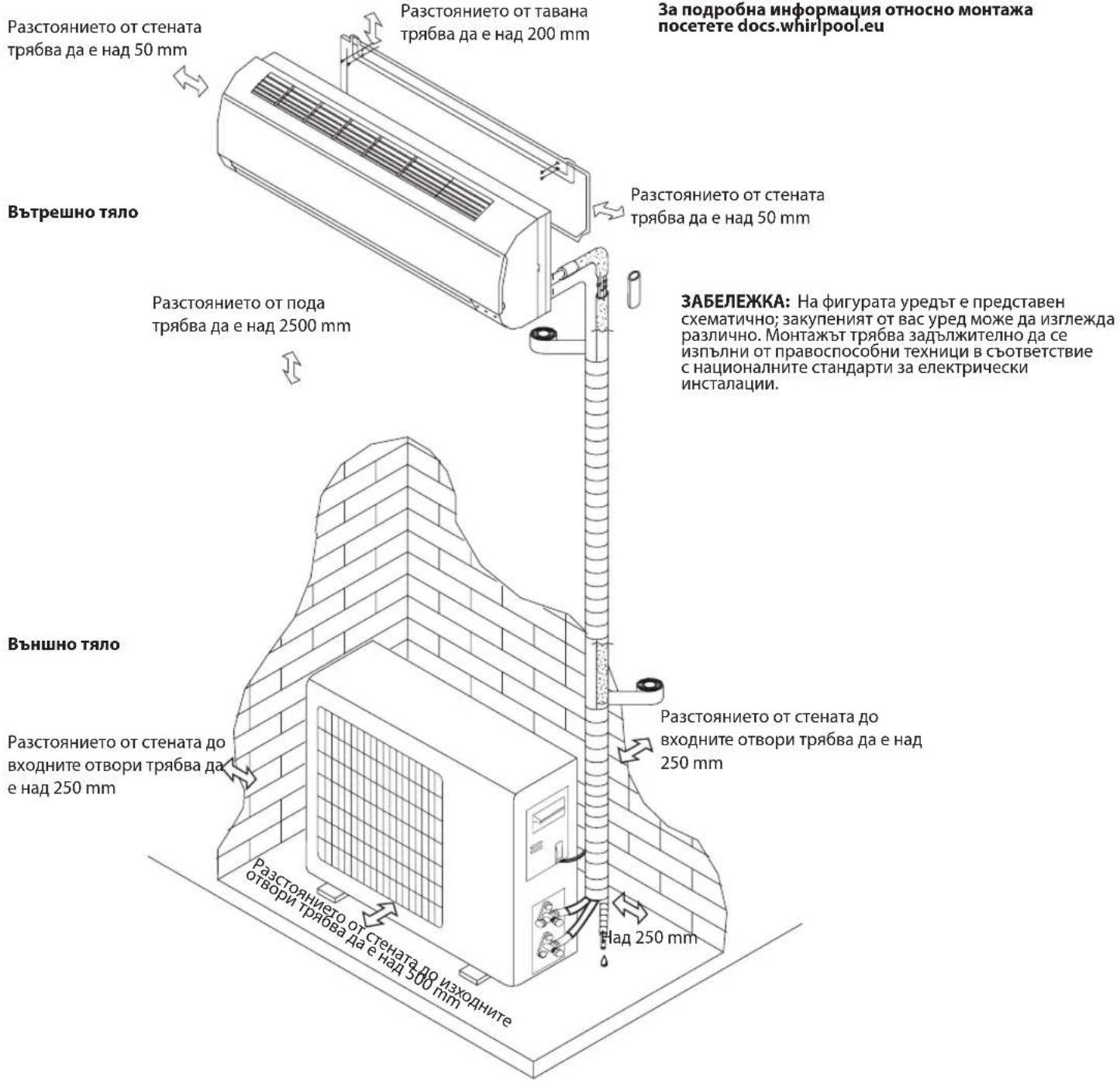

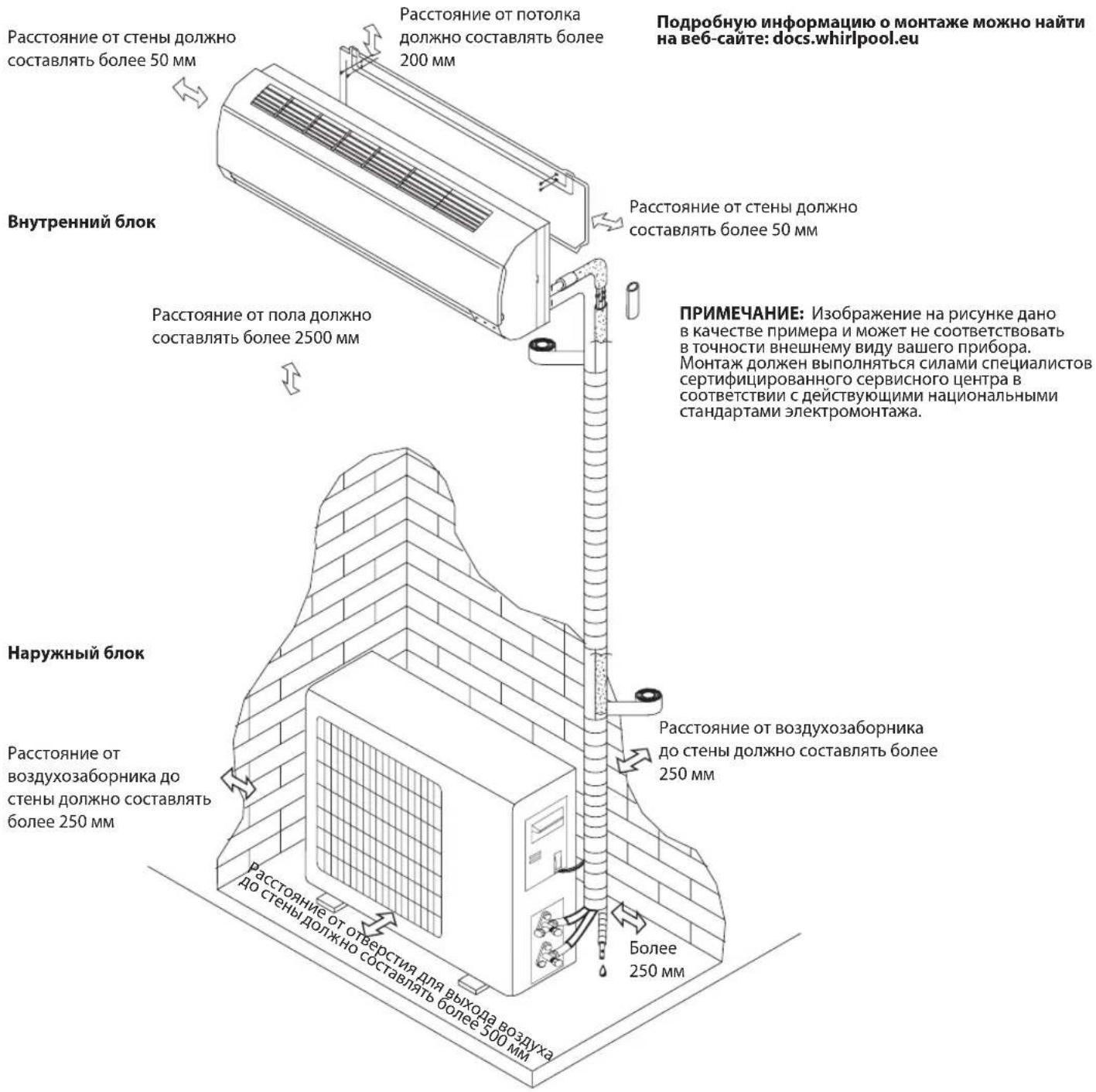

выключения- 273 - Указания по монтажу Схема монтажа Расстояние от стены должно составлять более 50 мм Расстояние от потолка должно составлять более 200 мм Расстояние от стены должно составлять более 50 мм Подробную информацию о монтаже можно найти на веб-сайте: docs.whirlpool.eu ПРИМЕЧАНИЕ: Изображение на рисунке дано в качестве примера и может не соответствовать в точности внешнему виду вашего прибора. Монтаж должен выполняться силами специалистов сертифицированного сервисного центра в соответствии с действующими национальными стандартами электромонтажа. Расстояние от пола должно составлять более 2500 мм Внутренний блок Наружный блок Расстояние от воздухозаборника до стены должно составлять более 250 мм Расстояние от воздухозаборника до стены должно составлять более 250 мм Расстояние от отверстия для выхода воздуха

но составлять более 500 мм

250 мм При монтаже соединительного кабеля обратите особое внимание на совпадение цветов жил и количества контактов у наружного и внутреннего блока. Технические характеристики кабелей Емкость (БТЕ/ч) Шнур питания Соединительный кабель Тип Обычное сечение Тип Обычное сечение 7K, 9K, 12K H07RN-F 1,0 мм

X5- 274 - Поиск и устранение неисправностей Проблемы, возникающие в процессе эксплуатации, часто бывают вызваны незначительными причинами. Поэтому, прежде чем обращаться в сервисную службу, проверьте возможную причину по следующей таблице. Так вы сможете сэкономить время и избежать ненужных расходов. Проблема Анализ причины Прибор не работает

• Сработало защитное устройство или перегорел предохранитель?

• Подождите 3 минуты и попробуйте включить прибор снова. Защитное устройство могло заблокировать

• Сели батарейки в пульте дистанционного управления?

• Вилка шнура питания не подсоединена надлежащим образом? Отсутствие потока воздуха в режиме охлаждения или

• Загрязнен воздушный фильтр?

• Засорены отверстия для забора и выхода воздуха?

• Задана ненадлежащая температура?

• Открыты двери или окна? Неэффективное

• Имело место серьезное нарушение функционирования (из-за слишком сильного разряда статического электричества, аномального напряжения питания)? Отметьте факт нарушения функционирования, в этом случае отсоедините вилку шнура питания от источника питания и через 2 - 3 секунды подсоедините снова.

• При изменении режима в процессе эксплуатации может возникать 3-минутная задержка. Странный запах

• Этот запах может исходить от другого источника, например, мебели, дыма, всасываемого в прибор и выпускаемого в окружающий воздух. Звук течения воды

• Нормальное явление, связанное с движением хладагента в кондиционере.

• Звук оттаивания в режиме отопления.

• Этот звук может быть вызван расширением или сжатием передней панели в результате колебаний температуры. Водяная пыль из выходного

• Водяная пыль появляется при низкой температуре воздуха в помещении? Нормальное явление, связанное с выходом холодного воздуха из внутреннего блока в режиме охлаждения или осушения.

рабочего режима мигает, однако

внутреннего блока не работает.

• Прибор переключается из режима отопления на оттаивание. Индикатор должен выключиться и вернуться в режим отопления. Примечание: Если проблемы сохраняются, включите прибор, отсоедините его от источника питания и обратитесь в ближайший сертифицированный сервисный центр Whirlpool. Не пытайтесь перемещать, разбирать, ремонтировать или модифицировать прибор самостоятельно.- 275 - ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ Перед тем как связаться с Центром обслуживания клиентов:

1. Попробуйте решить проблему самостоятельно, руководствуясь

указаниями в разделе "Поиск и устранение неисправностей".

2. Выключите и снова включите изделие, чтобы проверить, не

исчезнет ли неисправность. Если после проведения указанных выше проверок неисправность сохраняется, свяжитесь с Центром обслуживания клиентов. Предоставьте следующие сведения:

• краткое описание неисправности;

• точная модель кондиционера;

• сервисный номер (номер, следующий после слова SERVICE на табличке данных, расположенной на боковой или нижней стороне прибора).

• Сервисный номер также указан в гарантийном буклете;

• ваш номер телефона. При необходимости выполнения ремонта обращайтесь в Центр обслуживания клиентов (это гарантирует использование оригинальных запчастей и надлежащее выполнение ремонта). При этом необходимо представить оригинальный счет. Несоблюдение данных указаний может привести к возникновению риска несчастного случая и повреждения оборудования. Примечание: Если вам нужна полная версия руководства по эксплуатации прибора, вы можете загрузить ее с веб-сайта по следующей ссылке: docs.whirlpool.eu с помощью QR-кода.- 276 - Е ДА ГИ ПРОЧЕТЕТЕ И ДА ГИ СПАЗВАТЕ

3. БУТОН ЗА FAN (ВЕНТИЛАТОРА)

3. БУТОН ЗА FAN (ВЕНТИЛАТОРА)

7. БУТОН ЗА SWING (ДВИЖЕНИЕ НА СТРУЯТА)

14. БУТОН ЗА POWER SAVE (ИКОНОМ ИЧЕН РЕЖИМ)

3. КНОПКА «FAN» (ВЕНТИЛЯТОР)

2. КНОПКА «MODE» (РЕЖИМ)

9. КНОПКА РЕЖИМУ «AROUND U»

Використовується для встановлення або скасування функції «Around U».

12. КНОПКА РЕЖИМУ «JET»

15. КНОПКА «TIMER» (ТАЙМЕР)

2. КНОПКА «MODE» (РЕЖИМ)

Використовується для вибору режиму роботи в наступній послідовності: охолодження, висушування, тільки вентиляція або нагрівання.

3. КНОПКА «FAN» (ВЕНТИЛЯТОР)

9. КНОПКА РЕЖИМУ «AROUND U»

12. КНОПКА РЕЖИМУ «JET»

• Температура встановлена правильно?
