KÄYTTÖOHJE SPIW309A2WF WHIRLPOOL

SUOMI Käyttöohje Sivu 180

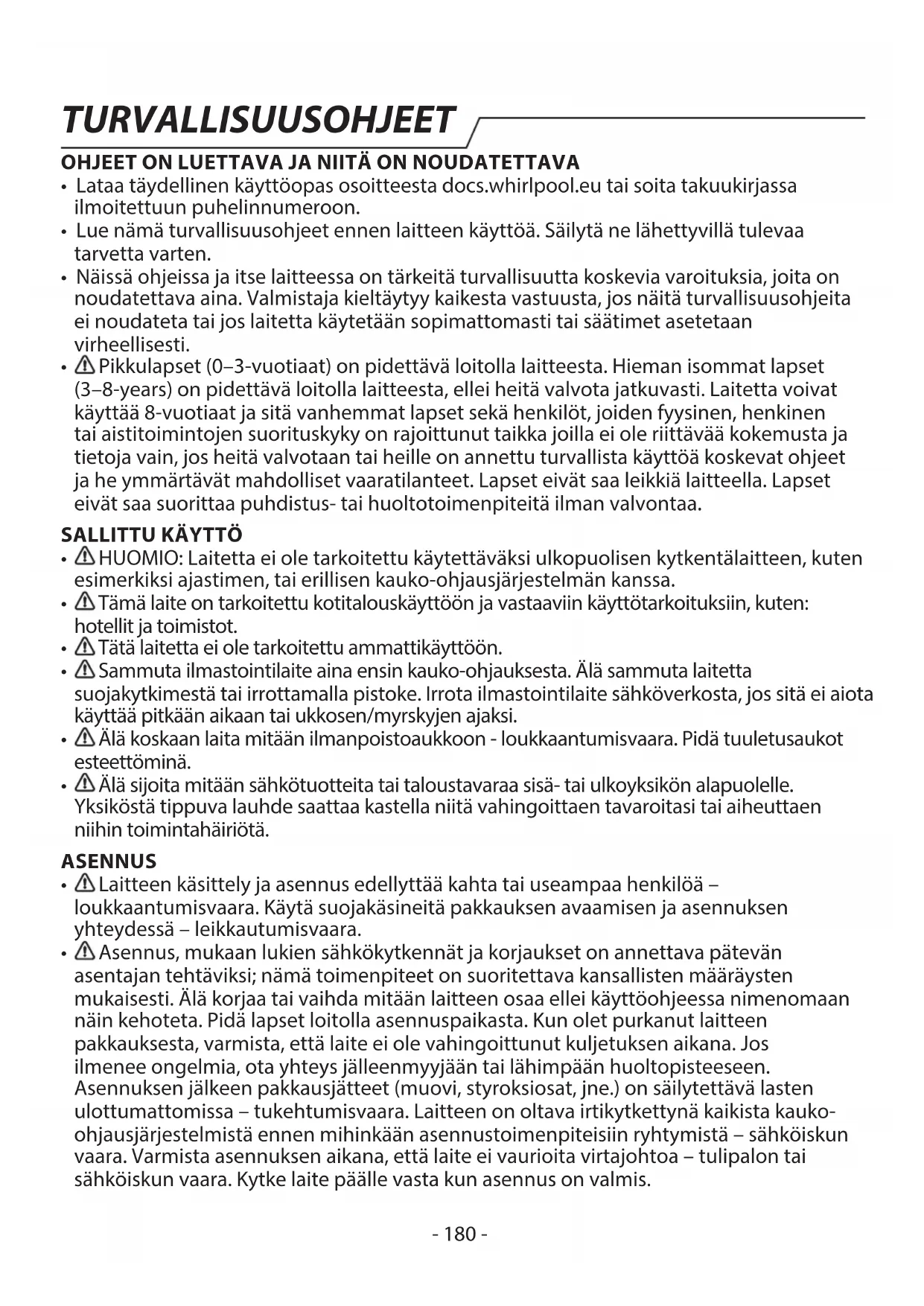

• Lataa täydellinen käyttöopas osoitteesta docs.whirlpool.eu tai soita takuukirjassa ilmoitettuun puhelinnumeroon.
• Lue nämä turvallisuusohjeet ennen laitteen käyttöä. Säilytä ne lähettyvillä tulevaa tarvetta varten.
• Näissä ohjeissa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia, joita on noudatettava aina. Valmistaja kieltäytyy kaikesta vastuusta, jos näitä turvallisuusohjeita ei noudateta tai jos laitetta käytetään sopimattomasti tai säätimet asetetaan virheellisesti.
• Pikkulapset (0–3-vuotiaat) on pidettävä loitolla laitteesta. Hieman isommat lapset (3–8-years) on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti. Laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyky on rajoittunut taikka joilla ei ole riittävää kokemusta ja tietoja vain, jos heitä valvotaan tai heille on annettu turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaaratilanteet. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

SALLITTU KÄYTTÖ

- ⚠HUOMIO: Laitetta ei ole tarkoitettu käytettäväksi ulkopuolisen kytkentälaitteen, kuten esimerkiksi ajastimen, tai erillisen kauko-ohjausjärjestelmän kanssa.

- Tämä laite on tarkoitettu kotitalouskäyttöön ja vastaaviin käyttötarkoituksiin, kuten: hotellit ja toimistot.

- Tätä laitetta ei ole tarkoitettu ammattikäyttöön.

- Sammuta ilmastointilaite aina ensin kauko-ohjauksesta. Älä sammuta laitetta suojakytkimestä tai irrottamalla pistoke. Irrota ilmastointilaite sähköverkosta, jos sitä ei aiota käyttää pitkään aikaan tai ukkosen/myrskyjen ajaksi.

- Älä koskaan laita mitään ilmanpoistoaukkoon - loukkaantumisvaara. Pidä tuuletusaukot esteettöminä.

- Älä sijoita mitään sähkötuotteita tai taloustavaraa sisä- tai ulkoyksikön alapuolelle. Yksiköstä tippuva lauhde saattaa kastella niitä vahingoittaen tavaroitasi tai aiheuttaen niihin toimintahäiriötä.

ASENNUS

• Laitteen käsittely ja asennus edellyttää kahta tai useampaa henkilöä – loukkaantumisvaara. Käytä suojakäsineitä pakkauksen avaamisen ja asennuksen yhteydessä – leikkautumisvaara.
• Asennus, mukaan lukien sähkökytkennät ja korjaukset on annettava pätevän asentajan tehtäviksi; nämä toimenpiteet on suoritettava kansallisten määräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa ellei käyttöohjeessa nimenomaan näin kehoteta. Pidä lapset loitolla asennuspaikasta. Kun olet purkanut laitteen pakkauksesta, varmista, että laite ei ole vahingoittunut kuljetuksen aikana. Jos ilmenee ongelmia, ota yhteys jälleenmyyjään tai lähimpään huoltopisteseen. Asennuksen jälkeen pakkausjätteet (muovi, styroksiosat, jne.) on säilytettävä lasten ulottumattomissa – tukehtumisvaara. Laitteen on oltava irtikytkettynä kaikista kaukoohjausjärjestelmistä ennen mihinkään asennustoimenpiteisiin ryhtymistä – sähköiskun vaara. Varmista asennuksen aikana, että laite ei vaurioita virtajohtoa – tulipalon tai sähköiskun vaara. Kytke laite päälle vasta kun asennus on valmis.

TURVALLISUUSOHJEET

• Kun ilmastointilaitetta siirretään tai sijoitetaan uudelleen, käänny kokeneiden huoltoteknikkojen puoleen yksikön irrottamisen ja uudelleen asentamisen suorittamista varten.
• ⚠ Laitetta ei saa asettaa pesuhuoneeseen.

SÄHKÖASIOITA KOSKEVAT VAROITUKSET

• Virransyötön tulee vastata ilmoitettua jännitettä ja laitteelle on oltava erityinen piiri. Johdon poikkipinta-alan tulee vastata vaatimuksia.
• Moninapainen kytkin on asennettava kiinteisiin johtoihin johdotusta koskevien sääntöjen mukaisesti; laite on maadoitettava kansallisten maadoitusta koskevien turvamäärävsten mukaisesti.
• ⚠ Jokanapainen katkaisin, jonka koskettimien avautumisväli on vähintään 3 mm kaikissa navoissa, on asennettava kiinteään johdotukseen.
• Älä käytä jatkojohtoja, jakorasioita tai adaptereita. Kun asennus on tehty, sähköosat eivät saa olla käyttäjän ulottuvilla. Älä käytä laitetta kun olet märkä tai kun olet paljain jaloin. Älä käytä tätä laitetta, jos virtajohto tai pistoke on vahingoittunut, jos laite ei toimi kunnolla tai jos se on vaurjoitunut tai pudonnut.
• Jos virtajohto on vahingoittunut, on sen tilalle vaihdettava toinen samanlainen; vaaratilanteiden estämiseksi vaihdon saa suorittaa valmistaja, sen huoltohenkilö tai vastaava pätevä henkilö – sähköiskun vaara.
• Jäännösvirtalaite (RCD), jonka nimellinen jäännösvirta on korkeintaan 30 mA, on asennettava kiinteään johdotukseen kansallisen lain mukaisesti.
• Jäähdytyspiirin lämpötila on korkea; huolehdi siitä, että kytkentäkaapeli ei pääse kupariputken lähelle.
• Varmista turvallinen maadoitus; maadoitusjohdon tulee olla kytkettynä rakennuksen maadoitusjärjestelmään, jonka tulee olla ammattilaisten asentama. Laitteeseen on kytkettävä sähköinen vuotosuojauskytkin sekä kapasiteetiltaan riittävä lisäsuojakytkin. Suojakytkimessä on lisäksi oltava magneettinen lämpölaukaisutoiminto, jolla taataan suojaus oikosulku- ja vlikuormitustilanteissa.

Malli 9K & 12K 18K 24K
Suojakytkimeltä vaadittava kapasiteetti	16A 20A 25A

- ³isä- ja ulkoyksikköjen välisen virtajohdon ja kaapelin kytkentä on ilmoitettu laitteen johtokaaviossa.

PUHDISTUS JA HUOLTO

• ⚠VAROITUS: Varmista, että laite on sammutettu ja sen virtakytkentä on katkaistu ennen kuin ryhdyt mihinkään huoltotoimenpiteisiin; älä koskaan käytä puhdistamiseen hövrypesuria – sähköiskun vaara.
• Pätevän henkilöstön apua vaativat huolto- ja korjaustoimenpiteet on suoritettava syttvvien kylmääineiden asiantuntiian valvonnassa.
• Huoltotoimenpiteitä saa suorittaa ainoastaan valmistajan hyväksymillä välineillä.

PAKKAUSMATERIAALIEN HÄVITTÄMINEN

Pakkaus on valmistettu 100-prosenttisesti kierrätettävistä materiaaleista, ja siinä on kierrätysmerkki (Pakkauksen osia ei saa heittää roskiin vaan ne on hävitettävä paikallisten jätehuoltoviranomaisten määräysten mukaisesti.

TURVALLISUUSOHJEET

KODINKONEIDEN HÄVITTÄMINEN

Tämä tuote on valmistettu kierrätettävistä tai uusiokäyttöön soveltuvista materiaaleista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti. Lisätietoja sähkökäyttöisten kodinkoneiden käsittelystä, materiaalin keräämisestä ja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta laite on ostettu. Tämä laite on merkitty sähkö- ja elektroniikkalaiteromudirektiivin 2012/19/EU (WEEE-direktiivi) mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään ympäristö- ja terveyshaittoja.

Symboli (☒) tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen.

VAATIMUSTENMUKAISUUSVAKUUTUS

• Vaatimustenmukaisuusvakuutuksen teksti kokonaisuudessaan on luettavissa seuraavalla verkkosivulla: docs.whirlpool.eu.
• Radiolaite toimii 2.4 GHz ISM-taajuusalueella, suurin lähetettävä radiotaajuusteho ei ylitä arvoa 20 dBm (EIRP).
• Tämä tuote sisältää kolmansien osapuolien kehittämiä avoimen lähdekoodin ohjelmistoja. Avoimen lähtökoodin lisenssin käyttöä koskevat ehdot on luettavissa seuraavalla verkkosivulla: docs.whirlpool.eu.
• Tämä tuote sisältää Kioton sopimuksen kattamia fluorattuja kasvihuonekaasuja. Kylmäainekaasu on hermeetisesti tiiviissä suljetussa järjestelmässä (R32, GWP 675). Kylmäaineen määrä on korkeintaan 2,5 kg. Katso tarkemmat tiedot arvokilvestä.

TURVAOHJEET ERITYISTÄ KYLMÄAINETTA SISÄLTÄVÄN LAITTEEN HUOLTOA VARTEN

• Lataa täydellinen käyttöopas yksityiskohtaisia asennus-, huolto- ja korjaustietoja varten osoitteesta docs.whirlpool.eu.
• Älä käytä jäähdytysprosessin nopeuttamiseen tai laitteen puhdistamiseen muita kuin valmistajan hyväksymiä keinoja.
• Laitetta tulee säilyttää paikassa, jossa on hyvä ilmanvaihto ja jossa huoneen pinta-ala vastaa toimintaa varten ilmoitettua huonepinta-alaa; jossa ei ole jatkuvasti toimivia sytytyslähteitä (kuten; avotulta, toimivia kaasulaitteita tai toimivia sähkölämmityslaitteita).
• Älä puhko tai polta. Huomaa, että kylmäaineissa ei välttämättä ole mitään tuoksua.
• Kaikkien jäähdytyspiirien parissa työskentelevien tai niitä avaavien henkilöiden tulee omistaa kyseisen teollisuudenalan hyväksymän luvanantotahon antama voimassa oleva todistus, joka todistaa heidän pätevyytensä kylmäaineiden turvalliseen käsittelyyn teollisuuden hyväksymän lupamenettelyn mukaisesti. Huollon saa suorittaa ainoastaan laitteen valmistajan ilmoittamalla tavalla. Pätevän henkilöstön apua vaativat huolto- ja korjaustoimenpiteet on suoritettava syttyvien kylmäaineiden asiantuntijan valvonnassa. Laite on asennettava ja sitä saa käyttää ja säilyttää ainoastaan huoneessa, jonka lattiapinta- ala on yli 10 m2. Putkistojen asennus on tehtävä huoneessa, jonka lattiapinta-ala on suurempi kuin 10 m2. Putkistojen asennus on suoritettava kansallisten, kaasua koskevien määräysten mukaisesti. Kylmäaineen määrä on korkeintaan 2,5 kg. Sisällä käytettävien mekaanisten kytkimien tulee noudattaa ISO 14903 -standardia. Kun mekaanisia kytkimiä käytetään uudelleen sisätiloissa, on niiden tiivisteet vaihdettava. Kun puserrusliitoksia käytetään sisätiloissa, puserrusosan on oltava tilanteeseen sovitettu. Putkistojen asennus on pidettävä mahdollisimman pienenä. Mekaanisten kytkentöjen on oltava saavutettavissa

TURVALLISUUSOHJEET

olevassa paikassa huoltoja varten.

1. Syttyviä kylmäaineita sisältävien varusteiden kuljettamisessa on noudatettava kuljetusmääräyksiä.
2. Varusteiden merkinnässä on noudatettava paikallisia määräyksiä.
3. Syttyviä kylmäaineita sisältävien varusteiden hävittäminen on suoritettava kansallisten määräysten mukaisesti.
4. Varusteiden / laitteiden säilyttäminen on suoritettava valmistajan ohjeiden mukaisesti.

5. Pakatun (myymättömän) laitteen säilyttäminen on suunniteltava suojaamalla pakkaus siten, että pakkauksessa olevaan laitteeseen kohdistuva mekaaninen vaurio ei johda kylmäaineen vuotamiseen. Yhdessä säilytettävien laitepakkausten maksimimäärän on oltava paikallisten määräysten mukainen.

6. Tietoja huollosta.

6-1 Alueen tarkastus

Ennen syttyviä kylmäaineita sisältävien järjestelmien käsittelyyn ryhtymistä on turvallisuus tarkastettava siten, että syttymisvaara saadaan mahdollisimman pieneksi. Jäähdytysjärjestelmien korjausta varten on noudatettava seuraavia varotoimia ennen järjestelmän käsittelyyn ryhtymistä.

6-2 Työn suorittamistapa

Työ on suoritettava valvotuissa olosuhteissa, jotta vältytään syttyvän kaasun tai höyryn pääseminen ilmaan työn suorittamisen aikana.

6-3 Yleistä työalueesta

Kaikille huoltohenkilökuntaan kuuluville sekä muille alueella työskenteleville on kerrottava suoritettavan työn laadusta. Työtä ei saa suorittaa ahtaissa suljetuissa tiloissa. Työn suoritusalue tulee erottaa muusta alueesta. Varmista, että alueen olosuhteet on tehty turvalliseksi tarkastamalla syttyvä materiaali.

6-4 Kylmäaineen etsiminen

Alue on tarkastettava erityisellä kylmäaineen tunnistuslaitteella ennen työtä sekä sen aikana, jotta teknikot olisivat turvassa syttymisvaarassa mahdollisesti olevalta ilmalta. Varmista, että vuodonilmaisin soveltuu syttyvien kylmäaineiden tunnistamiseen, eli se ei saa aiheuttaa kipinöintiä, sen tulee olla kunnolla suojattu tai muuten täysin turvallinen.

6-5 Palonsammutin

Jos ilmastointilaitteelle tai siihen kuuluville osille on suoritettava kuumatyöstöjä, on huolehdittava siitä, että lähettyvillä on palonsammutuslaite. Täyttöalueen läheisyydessä on oltava kuivasammutin tai CO₂-sammutin.

6-6 Ei palonlähteitä

Kukaan syttyviä kylmäaineita sisältävän tai sisältäneen jäähdytysjärjestelmän putkitöiden parissa työskentelevä henkilö ei saa käyttää syttymislähteitä siten, että seurauksena saattaa olla tulipalon tai räjähdyksen vaara. Kaikki mahdolliset syttymislähteet, mukaan lukien savukkeet, on pidettävä riittävän kaukana paikasta, jossa suoritetaan asennus-, korjaus-, siirto- tai hävittämistoimenpiteitä, joiden aikana syttyvää kylmäainetta saattaa mahdollisesti joutua ympäröivään tilaan. Ennen työhön ryhtymistä laitteen ympärillä sijaitseva alue on tarkastettava syttymisvaaran tai palamisriskien varalta. "Tupakointi kielletty" -merkki on asetettava esiin.

6-7 Alueen ilmanvaihto

Varmista, että alue ei ole suljettu tai että sillä on riittävä ilmanvaihto ennen järjestelmän avaamista tai kuumatyöstöjen suorittamista. Ilmanvaihdon on jatkuttava niin

kauan kuin työn suorittaminen kestää. Ilmanvaihto haihduttaa turvallisesti ilmaan mahdollisesti päässseen kylmäaineen ja johtaa sen mieluiten ulkoilmaan.

6-8 Jäähdytyslaitteen tarkastukset

Jos vaihdetaan sähkökomponentteja, on niiden oltava tilanteen vaatimat ja niiden on vastattava annettuja tietoja. Valmistajan huollosta ja kunnossapidosta antamia ohjeita on noudatettava aina. Jos et ole varma, kysy valmistajan tekniseltä osastolta lisätietoja. Seuraavat tarkastukset koskevat syttyviä kylmääineita käyttäviä laitteita:

- Täyttömäärä on suhteessa huonetilan kokoon, johon kylmäainetta sisältävät osat asennetaan.

- Puhalluslaitteet ja aukot toimivat oikein, eikä niissä ole esteitä.

- Jos käytetään epäsuoraa jäähdytyspiiriä, toissijaisesta piiristä on tarkastettava kylmäaine.

- Laitteen merkintöjen on oltava aina näkyvissä ja luettavassa kunnossa. Merkinnät ja symbolit, joita ei pystytä kunnolla lukemaan, on vaihdettava.

- Jäähdytysputket ja -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään kylmäaineita sisältäviä komponentteja syövyttäville aineille, ellei näitä komponentteja ole valmistettu materiaaleista, jotka kestävät itsessään syöpymistä tai ne on suojattu sopivalla tavalla syöpymistä vastaan.

6-9 Sähkölaitteiden tarkastukset

Sähkökomponenttien korjauksiin ja huoltoihin kuuluvat aluksi suoritettavat turvatarkastukset sekä komponenttien tarkastukset. Jos löydetään vika, jolla saattaisi olla turvallisuutta koskevia vaikutuksia, ei piiriin saa kytkeä sähköä, ennen kuin tilanne on täysin korjattu. Jos vikaa ei voida korjata välittömästi, mutta toimenpiteitä on tarpeen jatkaa, on tilanteeseen löydettävä sopiva väliaikainen ratkaisu. Tästä on ilmoitettava laitteen omistajalle, jotta kaikki osapuolet olisivat tietoisia asiasta. Aluksi suoritettaviin turvatarkastuksiin kuuluu että:

- Kondensaattorit tyhjennetään: tämä on tehtävä turvallisesti kipinämahdollisuuden estämiseksi.

- Tarkastaa, että mukana ei ole mitään jännitteisiä sähköisiä komponentteja ja johdotus on suojattu järjestelmän täyttämisen, palauttamisen ja puhdistamisen aikana.

- Maadoituspiirissä ei ole katkoja.

7. Sinetöityjen komponenttien korjaukset

Sinetöityjen komponenttien korjaamisen aikana kaikki sähkövirta laitteeseen, jolle toimenpiteitä suoritetaan, on katkaistava ennen minkään sinetöidyn sähkölaitteen irrottamista laitteesta huoltoa varten; tämän jälkeen jatkuvatoiminen vuodontunnistin on sijoitettava vaarallisimpaan kohtaan varoittamaan mahdollisesti vaarallisesta tilanteesta. Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin, jotta sähkökomponenttien suhteen voidaan toimia turvallisella tavalla. Kotelointia ei saa muuttaa siten, että sillä on vaikutusta suojaustasoon. Tähän kuuluvat johtovauriot, liiallinen kytkentäkohtien määrä, alkuperäisistä spesifikaatioista poikkeavat liittimet, tiivistevauriot, tiivistysholkkien väärä asennus. Varmista, että järjestelmä on koottu turvallisesti. Varmista, että tiivisteeet tai tiivistemateriaalit eivät ole pilaantuneet niin, että ne eivät enää sovellu tarkoitukseen, eli estämään syttyvien aineiden vuotoja. Varaosien on noudatettava valmistajan spesifikaatioita.

HUOM.:

Silikonitiivisteaineen käyttö saattaa heikentää eräiden vuodonilmaisimien tehoa. Itsestään turvallisia komponentteja ei tarvitse eristää ennen kuin niiden parissa suoritetaan

toimenpiteitä.

1. Itsestään turvallisten komponenttien korjaaminen

Älä kohdista mitään pysyviä induktiivisia tai kapasitiviisia kuormituksia piiriin varmistamatta, että käytettävälle laitteelle sallittu jännite ja virta eivät näin ylity. Itsestään turvalliset komponentit ovat ainoita, joille voidaan suorittaa toimenpiteitä syttyvässä ilmatilassa. Testauslaitteen arvojen tulee olla asianmukaiset. Komponentteja saa vaihtaa ainoastaan valmistajan ilmoittamiin komponentteihin. Muut osat saattavat syttyä kylmääineen ilmaan vuotamisen seurauksena.

1. Kaapelointi

Varmista, että kaapelointiin ei kohdistu kulumista, syöpymistä, liiallista painetta, tärinää, teräviä reunoja tai muita haitallisia ympäristöseikkoja. On myös otettava huomioon vanhenemisen tai kompressorien tai puhallinten kaltaisista lähteistä aiheutuvan jatkuvan tärinän vaikutus.

10.Syttyvien kylmäaineiden havaitseminen

Missään tapauksessa ei mahdollisia syttymislähteitä saa käyttää kylmäainevuotojen etsimiseen tai havaitsemiseen. Vuotolamppuja (tai mitään muuta avoliekkiä käyttävää ilmaisinta) ei saa käyttää.

11.Vuodon tunnistustavat

Seuraavia vuodon tunnistustapoja pidetään hyväksyttävinä syttyviä kylmäaineita sisältäville järjestelmille:

- Elektronisia vuodonilmaisimia voidaan käyttää syttyvien kylmäaineiden havaitsemiseen, mutta niiden herkkyys ei ehkä ole riittävä tai ne saattavat tarvita uudelleen kalibrointia (Ilmaisin on kalibroitava alueella, jolla ei esiinny kylmäaineita.)

- Varmista, että ilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu kyseiseen kylmäaineeseen.

- Vuodonilmaisin on asetettava kylmäaineen prosentuaaliseen LFL-arvoon ja kaasun sopiva prosenttiarvo (25 % maksimi) vahvistetaan.

- Vuodonilmaisunesteet sopivat useimpien kylmäaineiden kanssa käytettäviksi, mutta klooria sisältävien puhdistusaineiden käyttöä on vältettävä, sillä kloori saattaa reagoida kylmäaineen kanssa syövyttäen kupariputkea.

- Jos epäillään vuotoa, kaikki avoliekit on vietävä pois / sammutettava.

- Jso löytyy kylmäainevuoto, jonka korjaamiseen tarvitaan juotostöitä, järjestelmästä on poistettava kylmäaine kokonaisuudessaan, tai se on eristettävä vuodosta etäällä olevaan osaan (sulkuventtiileillä).

- Hapetonta typpeä (OFN) kierrätetään sitten järjestelmässä sekä ennen juotosprosessia että sen jälkeen.

1. Poistaminen ja tyhjentäminen

- Kun jäähdytyspiiri avataan korjauksien suorittamista varten - tai mitä tahansa muuta syytä varten - on noudatettava konventionaalisia menettelytapoja. Joka tapauksessa on tärkeää noudattaa parhainta menettelytapaa, sillä syttyvyys on otettava jatkuvasti huomioon.

On noudatettava seuraavia menettelytapoja:

- Poista kylmäaine.

- Puhdista piiri inertillä kaasulla.

- Tyhjennä.

- Puhdista uudelleen inertillä kaasulla.

- Avaa piiri leikkaamalla tai juottamalla.

TURVALLISUUSOHJEET

Täytetty kylmäaine kerätään asianmukaisiin talteenottosylintereihin. Järjestelmä huuhdellaan OFN-aineella yksikön saamiseksi turvalliseksi. Saattaa olla tarpeen suorittaa tämä prosessi useita kertoja. Tähän tehtävään ei saa käyttää paineilmaa tai happea. Huuhteleminen suoritetaan täyttämällä kunnes saavutetaan työpaine, sitten tyhjentämällä ilmaan ja lopuksi luomalla tyhjiö. Tämä prosessi toistetaan kunnes järjestelmässä ei ole enää kylmäainetta. Kun lopullinen täyttö suoritetaan, järjestelmä tyhjennetään ilmanpaineeseen, jossa työ voidaan suorittaa. Tämä toimenpide on ehdottoman tarpeellinen jos putkistoon on suoritettava juotostöitä. Varmista, että poistokohta tyhjiöpumpulle ei ole minkään syttymislähteen läheisyydessä, OFN-järjestelmässä on tyhjiö, ja että jatkuva ilmanvaihto toimii.

13.Täyttötoimenpiteet

Tavanomaisten täyttötoimenpiteiden lisäksi on varmistettava, että seuraavat vaatimukset täyttyvät:

• Varmista, että eri kylmäaineet eivät pääse kontaminoitumaan täyttölaitteistoa käytettäessä.
• Letkujen ja putkien tulee olla mahdollisimman lyhyitä, jotta niissä olisi mahdollisimman vähän kylmäainetta.
• Sylinterit on pidettävä pystyasennossa.
• Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kuin täytät sen kylmäaineella.
• Merkitse järjestelmä, kun täyttö on viety loppuun (jos sitä ei ole vielä tehty).
• Noudata erityistä varovaisuutta, jotta jäähdytysjärjestelmää ei täytettäisi liikaa. Ennen järjestelmän täyttämistä on suoritettava OFN-painetestaus.

Järjestelmä on testattava mahdollisten vuotojen varalta täytön lopuksi, ennen käyttöönottoa.

Seurantatesti on suoritettava ennen kuin paikalta poistutaan.

14.Käytöstäpoisto

Ennen tämän toimenpiteen suorittamista teknikon on tutustuttava laitteeseen ja kaikkiin sen yksityiskohtiin. Kaikki kylmäaineet on otettava talteen turvallisesti. Ennen tehtävään ryhtymistä on otettava öljy- ja kylmäainetesti, jos on tarpeen suorittaa aineiden analyysi ennen kyseisen kylmäaineen uudelleenkäyttöä. Ennen tehtävän ryhtymistä on varmistettava, että sähkönsyöttö toimii.

a. Tutustu laitteistoon ja sen toimintaan.
b. Eristä järjestelmä sähköisesti.
c. Ennen toimenpiteeseen ryhtymistä varmista, että:

• Saatavilla on mekaanista käsittelylaitteistoa kylmäainesylinterin käsittelyä varten.
• Kaikkia tarvittavia henkilönsuojaimia on käytettävissä ja niitä käytetään oikein.
• Talteenottoprosessi tapahtuu pätevän henkilön jatkuvan valvonnan alaisuudessa.
• Talteenottoon käytetty laitteisto ja sylinterit ovat sovellettavien määräyksien mukaisia.
  d. Suorita kylmäainejärjestelmän alaspumppaus, jos mahdollista.
  e. Jos tyhjiötä ei ole mahdollista luoda, järjestä kokoomaputki, jotta kylmäaine saadaan pois järjestelmän eri osista.
  f. Varmista, että sylinteri on punnittu ennen talteenottoon ryhtymistä.
  g. Käynnistä talteenottokoneisto ja toimi valmistajan ohjeiden mukaisesti.
  h. Älä täytä sylinterejä liikaa. (Ei yli 80 % nestetilavuudesta).
  i. Älä ylitä edes hetkellisesti sylinterin maksimityöpainetta.

TURVALLISUUSOHJEET

j. Kun sylinterit on täytetty oikein ja prosessi viety päätökseen, varmista, että sylinterit ja laitteet poistetaan paikalta nopeasti ja että kaikki laitteiston eristysventtiilit on suljettu. k. Talteenotettua kylmäainetta ei saa täyttää toiseen jäähdytysjärjestelmään ellei sitä ole puhdistettu ja tarkastettu.

15.Merkinnät

Laite on varustettava merkinnällä, että se on otettu pois käytöstä ja että kylmäaine on tyhjennetty. Merkintään on lisättävä päivämäärä ja allekirjoitus. Varmista, että laitteessa on merkinnät sen sisältämästä syttyvästä kylmäaineesta.

16.Talteenotto

Kun järjestelmästä poistetaan kylmäaine joko huollon tai käytöstäpoiston suorittamista varten, on varmistettava, että kaikki kylmäaineet otetaan talteen turvallisesti. Kylmäainetta sylintereihin siirrettäessä on varmistettava, että toimenpiteeseen käytetään ainoastaan tilanteen vaatimia kylmäaineen talteenottoon sopivia sylintereitä. Varmista, että saatavilla on koko järjestelmän täyttömäärään riittävä määrä sylintereitä. Kaikkien käytettävien sylinterien tulee soveltua talteenotettavalle kylmäaineelle ja ne on merkittävä kyseistä kylmäainetta varten (esim. erityiset sylinterit kylmäaineen talteenottoa varten). Sylintereissä on oltava hyväkuntoiset paineenalennusventtiilit ja niihin liittyvät sulkuventtiilit. Tyhjät talteenottosylinterit on alipaineistettava ja jäähdytettävä ennen talteenottoa, mikäli mahdollista. Talteenottolaitteiston on oltava hyvässä kunnossa ja ohjeilla varustettu; sen tulee soveltua syttyvien kylmäaineiden talteenottamiseen. Lisäksi on käytettävissä oltava kalibroitu, hyväkuntoinen punnituskone. Letkuissa tulee olla vuodottomat liitoskohdat ja niiden tulee olla hyväkuntoiset. Ennen talteenottokoneen käyttöä on varmistettava, että se on hyvässä kunnossa, sen kunnossapito on suoritettu oikein ja että kaikki siihen liittyvät sähkökomponentit on eristetty siten, että syttymistä ei pääse tapahtumaan mahdollisen kylmäainevuodon sattuessa. Kysy valmistajalta epäselvissä tapauksissa. Talteenotettu kylmäaine palautetaan kylmäainetoimittajalle asianmukaisessa talteenottosylinterissä ja asianmukaisella jätteenkuljetusasiakirjalla varustettuna. Älä sekoita kylmäaineita talteenottoyksiköissä äläkä erityisesti sylintereissä. Jos poistetaan kompressoreita tai kompressoriöljyjä, varmista, että ne on tyhjennetty hyväksyttävälle tasolle, jotta varmistettaisiin, että syttyvää kylmäainetta ei jää voiteluaineeseen. Tyhjennysprosessi on suoritettava ennen kuin kompressori palautetaan toimittajille. Kompressorin runkoa voidaan lämmittää vain sähköisesti prosessin nopeuttamiseksi. Öljyn tyhjentäminen järjestelmästä on suoritettava turvallisesti. Kun ilmastointilaitetta siirretään tai sijoitetaan uudelleen, käänny kokeneiden huoltoteknikkojen puoleen yksikön irrottamisen ja uudelleen asentamisen suorittamista varten. Älä sijoita mitään sähkötuotteita tai taloustavaraa sisä- tai ulkoyksikön alapuolelle. Yksiköstä tippuva lauhde saattaa kastella niitä vahingoittaen tavaroitasi tai aiheuttaen niihin toimintahäiriötä. Pidä tuuletusaukot esteettöminä. Laitetta tulee säilyttää paikassa, jossa on hyvä ilmanvaihto ja jossa huoneen pinta-ala vastaa toimintaa varten ilmoitettua huonepinta-alaa; Laitetta tulee säilyttää tilassa, jossa ei ole jatkuvasti toimivia avoliekkejä (esimerkiksi kaasua käyttäviä laitteita) ja syttymislähteitä (esimerkiksi toimivia sähkölämmittimiä). Uudelleen käytettäviä mekaanisia liittimiä ja puserrusliitoksia ei sallita.

Sisälaite

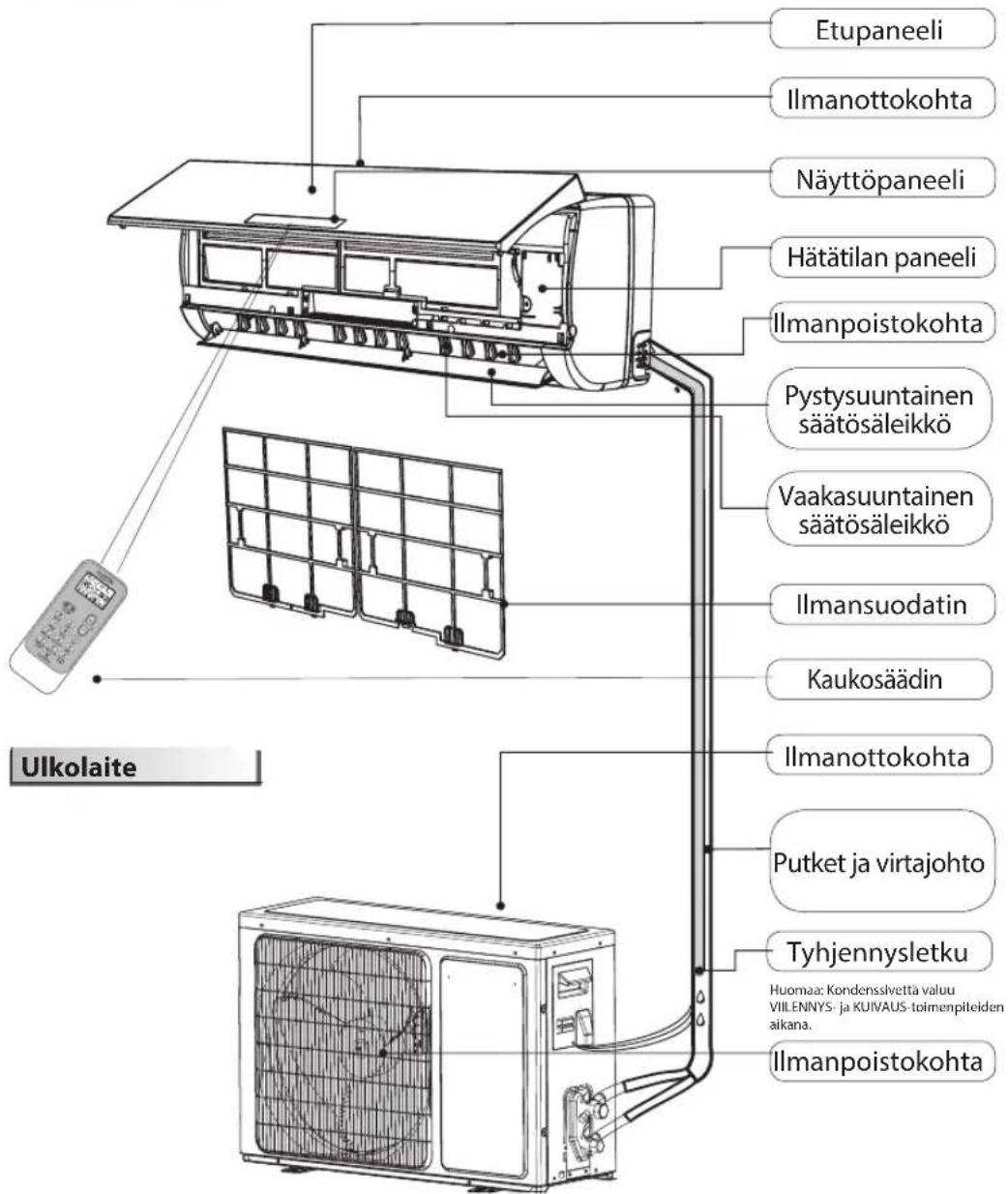

Etupaneeli Ilmanottokohta Näyttöpaneeli Hätätilan paneeli Ilmanpoistokohta Pystysuuntainen säätösäleikkö Vaakasuuntainen säätösäleikkö Ilmansuodatin Kaukosäädin Ilmanottokohta Putket ja virtajohto Tyhjennysletku Huomaa: Kondenssivettä valuu VIILENNYS- ja KUIVAUS-toimenpiteiden aikana. Ilmanpoistokohta Ulkolaite

Tämän oppaan kuvat perustuvat perusmallin ulkokuvaan.
Tastä johtuen muoto saattaa polketa valitsemastasi ilmastointilaitteesta.

Sisä- tai ulkoyksikössä näkyvien symbolien selitys.

	VAROITUS	Tämä symboli tarkoittaa, että laite käyttää syttyvää kylmäainetta, joka vuotaessaan ulos ja altistuessaan ulkoiselle syttymislähteelle aiheuttaa tulipalovaaran.
	VARO	Tämä symboli tarkoittaa, että käyttöopas on luettava huolellisesti.
	VARO	Tämä symboli tarkoittaa, että huoltohenkilökunnan on käsiteltävä laitetta asennusoppaan mukaisesti.
	VARO	Tämä symboli tarkoittaa, että saatavissa on lisätietoja kuten esimerkiksi käyttö- tai asennusopas.

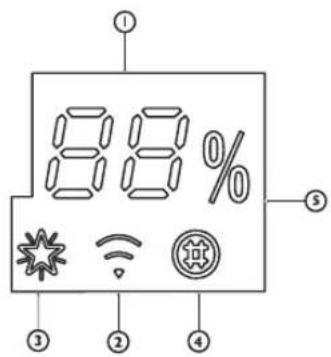

Lämpötilan osoitin (1)

Näyttää asetetun lämpötilan.

"FC" muistuttaa tarpeesta puhdistaa suodatin.

Wi-Fi-merkkivalo (2)

Vilkkuu nopeaan (3 Hz) silloin kun se muodostaa yhteyttä reitittimeen tai on menettänyt yhteyden reitittimeen.

Vilkkuu hitaasti (1.5 Hz) ollessaan yhdistettynä reitittimeen mutta ei pilveen.

Pysyy päällä kun Wi-Fi on täysin yhdistynyt.

Sammuu kun Wi-Fille ei ole muodostettu käyttömahdollisuutta tai se on sammutettu.

6th Sense -merkkivalo (3)

Syttyy, kun 6th sense on päällä.

Sammuu, kun 6th sense päättyy.

Suodattimen valvonnan merkkivalo (4)

Vilkkuu kun suodatin on puhdistettava.

Suodattimen valvonnan merkkivalo vilkkuu 720 käyttötunnin jälkeen muistuttaen näin suodattimen puhdistamisesta.

Paina suodattimen puhdistamisen jälkeen suodattimen palautuspainiketta sisäyksiköstä etupaneelin takaa, jolloin suodattimen valvonnan merkkivalon vilkkuminen katkeaa.

Kosteuden merkkivalo (5)

Siihen tulee valo silloin, kun kosteustaso näytetään.

Se sammuu lämpötilaa näyttäessään.

Ajastimen osoitin (6)

Siihen tulee valo asetetun ajan aikana.

Se sammuu kun ajastimen toiminta lakkaa.

Käynnissä olon merkkivalo (6)

Siinä palaa valo toiminnan aikana.

Se vilkkuu ulkoyksikön sulattamisen aikana.

Sleep-merkkivalo (8)

Siihen tulee valo kun unitila on asetettu, käynnissä olon merkkivalo vilkkuu 10 kertaa, minkä jälkeen näyttö sammu kokonaisuudessaan.

Laita paristot kaukosäätimeen

1. Käytä tappia ja paina pariston kansi varovaisesti alas ja työnnä nuolen suuntaan poistamista varten, kuvassa näytetyllä tavalla.
2. Laita koteloon 2 AAA-paristoa (1,5V). Varmista, että "+" ja "-" napaisuudet on sijoitettu oikein.
3. Sulje kaukosäätimen paristotilan kansi.

• Kaukosäätimen esiasetukset
- Aina kun kaukosäätimen paristot vaihdetaan, kaukosäädin on esiasetettu lämpöpumpputilaan. Lämpöpumpun kaukosäädintä voidaan käyttää vain viilentävien ilmastointilaitteiden ohjaamiseen.

Kaukosäätimen käyttö laitteen ohjaamiseen

• Laitetta ohjataan kaukosäätimestä osoittamalla sillä sisäyksikön vastaanottolaitetta varmistaen näin vastaanottoherkkyyden.
• Kun kaukosäätimestä lähetetään viesti, symboli vilkkuu 1 sekunnin ajan. Laite antaa äänimerkin viestin saadessaan.

Signaalin vastaanotin

• Kaukosäädin toimii enintään 7 metrin etäisyydellä ilmastointilaitteesta.
• Aina kun kaukosäättimeen vaihdetaan paristot, kaukosäädin esiasettuu lämpöpumpputilaan.

Huomaa: noudata ilmastointilaitteen käyttöön tarkoitetun kaukosäätimen mukana toimitettuja ohjeita.

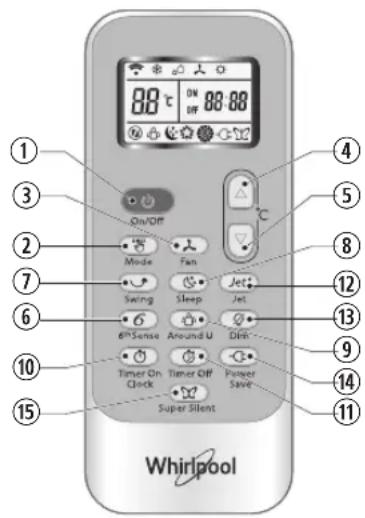

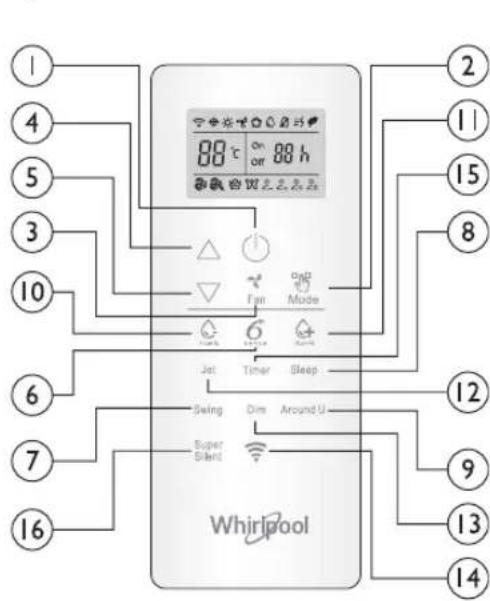

Painikkeiden toiminnan kuvaus (P1-03)

1. VIRTAPAINIKE

Käynnistää tai pysäyttää laitteen painamalla tätä painiketta.

3.FAN (PUHALTIMEN) PAINIKE

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5.TEMPERATURE (LÄMPÖTILA) PAINIKE

Käytetään huoneen lämpötilan valitsemiseen.

Käytetään ajastustilassa ajan asettamiseen.

6.6 ^th SENSE -PAINIKE

Asettaa tai peruuttaa 6th sense -toiminnon.

1. SWING-PAINIKE

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

10-11. HUMIDITY (KOSTEUS) PAINIKE

Käytetään halutun kosteustason asettamiseen; toiminto on käytettävissä ainoastaan 6th SENSE -tilassa.

Käytetään superhiljaisen toiminnon käynnistämiseen tai pysäyttämiseen hiljaisen ympäristön saamiseksi.

1 4 5 3 10 6 7 16 88°C on 88 h Fan Mode Jet Timer Sleep Swing Dim Around U Super Silent Whirlpool 2 11 15 8 12 9 13 14

1. MODE-PAINIKE

Käytetään toimintatavan valitsemiseen. Järjestyksessä viilennys, lämmitys tai puhallin.

1. SLEEP-PAINIKE

Käytetään unitilan valitsemiseen järjestyksessä sleep 1, sleep 2, sleep 3 sleep 4 ja sleep off (pois päältä).

1. AROUND U -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

1. JET -PAINIKE

Käytetään pikaviilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

13.DIM -PAINIKE

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

14.WI-FI-PAINIKE

Käytetään Wi-Fi-toiminnon käynnistämiseen tai sammuttamiseen.

15 TIMER-PAINIKE

Käytetään laitteen ajan asettamiseen tai peruuttamiseen.

Kaukosäätimen näytön symbolit

Viilennyksen merkkivalo

Puhaltimen automaattinen nopeus

Sleep 1 -merkkivalo

Kosteuden plus -merkkivalo Puhanimen korkea nopeus Sleep-merkkivalo2

Kosteuden miinus -merkkivalo P#altimen keskitason nopeus Sleep-merkkivalo 3

Vain puhallin -merkkivalo Puhaltimen matala nopeus Sleep-merkkivalo 4

Lämmityksen merkkivalo Super stent -merkkivalo Asetetun lämpötilan näyttö

Around U -merkkivalo 6

^th SENSE -merkkivalo

^on 88 h Asetetun ajastimen näyttö

≡ Jet-toiminnon merkkivalo Virransästön merkkivalo Signaalin lähetys

#

Käynnistä kaukosäädin painamalla lukituksen avauksen painiketta

Paina painiketta, taustavalo syttyy ja toiminnon painikkeet käynnistyvät käyttöä varten. Uudelleen painaminen lukitsee kaukosäätimen. Jos mitään toimenpidettä ei suoriteta 10 sekuntiin, kaukosäädin lukkiutuu automaattisesti.

Painikkeiden toiminnan kuvaus (J1-3A)

1. VIRTAPAINIKE

Käynnistää tai pysäyttää laitteen painamalla tätä painiketta.

1. MODE-PAINIKE

Käytetään toimintatavan valitsemiseen järjestyksessä viilennys, kuivaus, vain puhallin tai lämmitys.

Käytetään puhaltimen nopeuden valitsemiseen järjestyksessä: auto, korkea, keskitaso tai matala.

4-5.TEMPERATURE (LÄMPÖTILA) PAINIKE

Käytetään huoneen lämpötilan valitsemiseen. Käytetään ajastustilassa ajan ja reaaliaikaisen kellon asettamiseen.

6. 6 ^TH SENSE -PAINIKE

Asettaa tai peruuttaa 6 ^th sense -toiminnon.

7. SWING-PAINIKE

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

8. SLEEP-PAINIKE

Ottaa käyttöön tai poistaa käytöstä Sleep-toiminnon järjestyksessä

9. AROUND U -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

10. TIMER ON/CLOCK (AJASTIN PÄÄLLÄ-/KELLO) PAINIKE

Käytetään nykyisen ajan asettamiseen.

Käytetään ajastimen toiminnan asettamiseen tai peruuttamiseen.

11 TIMER OFF -PAINIKE

Käytetään ajastimen toiminnan asettamiseen pois päältä tai tilan peruuttamiseen.

12. JÊT -PAINIKE

Käytetään pikaviilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

88°C ON OFF 88:88 On/Off Mode Fan Swing Sleep Jet 6P Sense Around U Dim Timer On Timer Off Power Clock Save Super Silent Whirlpool

13. DIM-PAINIKE

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

14. POWER SAVE -PAINIKE

Käytetään virransäästön käynnistämiseen tai sammuttamiseen.

15. SUPER SILENT -PAINIKE

Käytetään superhiljaisen toiminnon käynnistämiseen tai pysäyttämiseen hiljaisen ympäristön saamiseksi.

Kaukosäätimen näytön symbolit

Viilennyksen merkkivalo Sleep 1 -merkkivalo

Puhaltimen automaattinen nopeus

Jet-toiminnon merkkivalo

Kuivauksen merkkivalo Sleep 2 -merkkivalo Puhaltimen korkea nopeus Signaalin lähetys

Vain puhallin -merkkivalo Sleep 3 -merkkivalo

* Puhaltimen keskitason nopeus

Asetetun ajastimen näyttö

Lämmityksen merkkivalo Sleep 4 -merkkivalo Puhaltimen matala nopeus

Tämänhetkisen ajan näyttö

6^th Sense -merkkivalo

Around U -merkkivalo

Super silent -merkkivalo

Asetetun lämpötilan näyttö

Virransäästön merkkivalo

SUOJAUS

Toimintaolosuhteet

Suojalaite saattaa laueta ja pysäyttää laitteen alla mainituissa tapauksissa.

Kuumennus Ulkoil	lämpötila on yli 24 °C
	Ulkoilman lämpötila on alle -7 °C
	Huonelämpötila on yli 27 °C
Viilennys Ulkoilman	lämpötila on yli 43 °C
	Huonelämpötila on alle 21 °C
Kosteudenpoisto	Huonelämpötila on alle 18 °C

Jos ilmastointilaite toimii VIILENNYS-tai KUIVAUS-tilassa oven tai ikkunan ollessa avattuina pitkään suhteellisen kosteuden ollessa yli 80 %, poistokohdasta saattaa tippua lauhdetta.

Suojalaitteen ominaisuudet

Odota vähintään 3 minuuttia ennen yksikön uudelleen käynnistämistä tai toimintatavan vaihtamista toiminnan aikana. Kun virta on kytketty ja laite välittömästi käynnistetty, saattaa ilmetä 20 sekunnin viive, ennen kuin se alkaa toimia. Jos kaikki toiminta on pysähdyksissä, paina ON/OFF (VIRTA)-painiketta uudelleen. Ajastin joudutaan asettamaan uudelleen, jos sen asetus on peruuntunut.

VIILENNYS-tilan ominaisuudet Jäätymisenesto

Kun sisälämmönvaihtimen lämpötila laskee 0°:aan tai sen alle,

kompressori lakkaa toimimasta laitteen suojaamiseksi.

LÄMMITYS-tilan ominaisuudet Esilämmitys

Viileän ilman puhaltamisen estämiseksi sisäyksikköä on esilämmitettävä 2-5 minuuttia

LÄMMITYS-toimintaa käynnistettäessä. Sisäyksikön puhallin ei toimi esilämmityksen aikana.

Sulattaminen

LÄMMITYS-tilassa laite sulaa (jäänpoisto) automaattisesti tehokkuutta nostaakseen. Tämä prosessi kestää yleensä 6-10 minuuttia. Sulamisen aikana puhallin lakkaa toimimasta ja käynnissä olon merkkivalo vilkkuu. Kun sulatus on viety päätökseen, laite palaa automaattisesti LÄMMITYS-tilaan.

Huolto

Sisäyksikön etupaneelin puhdistaminen

1. Kytke laite irti sähköverkosta

Sammuta laite ennen sähköverkosta katkaisemista.

2. Irrota etupaneeli

Avaa etupaneeli nuolella merkityllä tavalla (kuva A). Irrota etupaneeli vetämällä kunnolla sen sivuissa olevista urista (kuva B).

3. Etupaneelin puhdistaminen

Pyyhi se pehmeällä ja kuivalla liinalla. Käytä haaleaa vettä (alle 40 °C) laitteen puhdistamiseen, jos se on erittäin likainen. Anna kuivaa puhdistamisen jälkeen.

4. Aseta etupaneeli paikalleen ja sulje se

Aseta etupaneeli paikalleen ja sulje se työntämällä sitä alaspäin.

Huomautus:

• Älä käytä laitteen puhdistamiseen bensiinin tai kiillotusjauheiden kaltaisia aineita.
• Älä roiskuta sisäyksikön päälle vettä. Vaara! Sähköisku!

Ilmansuodattimen puhdistaminen

Ilmansuodatin on puhdistettava kun sitä on käytetty noin 200 tuntia. Puhdista ilmansuodatin joka toinen viikko, jos ilmastointilaitetta käytetään erittäin pölyisissä tiloissa.

1. Kytke laite irti sähköverkosta

Sammuta laite ennen sähköverkosta katkaisemista.

2. Ota ilmansuodatin pois paikaltaan (kuva C).

1. Avaa etupaneeli. 2. Paina suodattimen kahvaa kevyesti. 3. Liu'uta suodatin ulos.

3. Imansuodattimen puhdistaminen (kuva D)

Jos suodatin on erittäin likainen, puhdista se haalean veden ja neutraalin pesuaineen liuoksella.

Anna kuivaa puhdistamisen jälkeen.

4. Aseta suodatin takaisin paikalleen, paina suodattimen palautuspainiketta (kuva E) oikealta puolelta tappia käyttäen ja sulje etupaneeli.

Huomaa:

• Loukkaantumisen välttämiseksi älä kosketa sisäyksikön ripoja sormin suodattimen irrottamisen jälkeen.
• Älä yritä puhdistaa ilmastointilaitteen sisäosia itseksesi.
• Älä pese suodatinta pesukoneessa.

Kuva A Kuva B

Kuva C

ta Suodattimen palautuspainike Kuva E

TOIMINTA HÄTÄTILANTEESSA

Hätätilanteessa tai kun kaukosäädintä ei löydy, voit ohjata yksikköä painamalla sisäyksikön virtapainiketta.

• Laitteen kytkeminen toimintaan: kun yksikkö on poissa päältä, paina tätä painiketta, jolloin laite käynnistyy ja alkaa toimia 6th SENSE -tilassa.

- Laitteen kytkeminen pois toiminnasta: kun yksikkö on päällä, paina tätä painiketta, jolloin yksikkö lakkaa toimimasta.

Huomaa: Älä paina tätä painiketta pitkään, sillä seurauksena olisi toimintahäiriöitä.

Automaattinen uudelleenkäynnistystoiminto

Jos haluat asettaa automaattisen uudelleenkäynnistystoiminnon, kytke sähkövirta, paina sisäyksiköstä ON/OFF (VIRTA)-painiketta ja pidä sitä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistys asettuu päälle antaen äänimerkin.

Jos automaattinen uudelleenkäynnistystoiminto on asetettu, paina ON/OFF (VIRTA)-painiketta sisäyksiköstä ja pidä yli 5 sekuntia, jolloin automaattinen uudelleenkäynnistystoiminto peruuntuu antaen äänimerkin ja ilmastointilaite siirtyy odotustilaan.

Paristojen hävittäminen

Luonnonvarojen säästämiseksi ja uusiokäytön edistämiseksi erottele paristot muusta jätteestä ja kierrätä ne paikallisen, ilmaisen lajittelujärjestelmän kautta.

Asennusohjeet

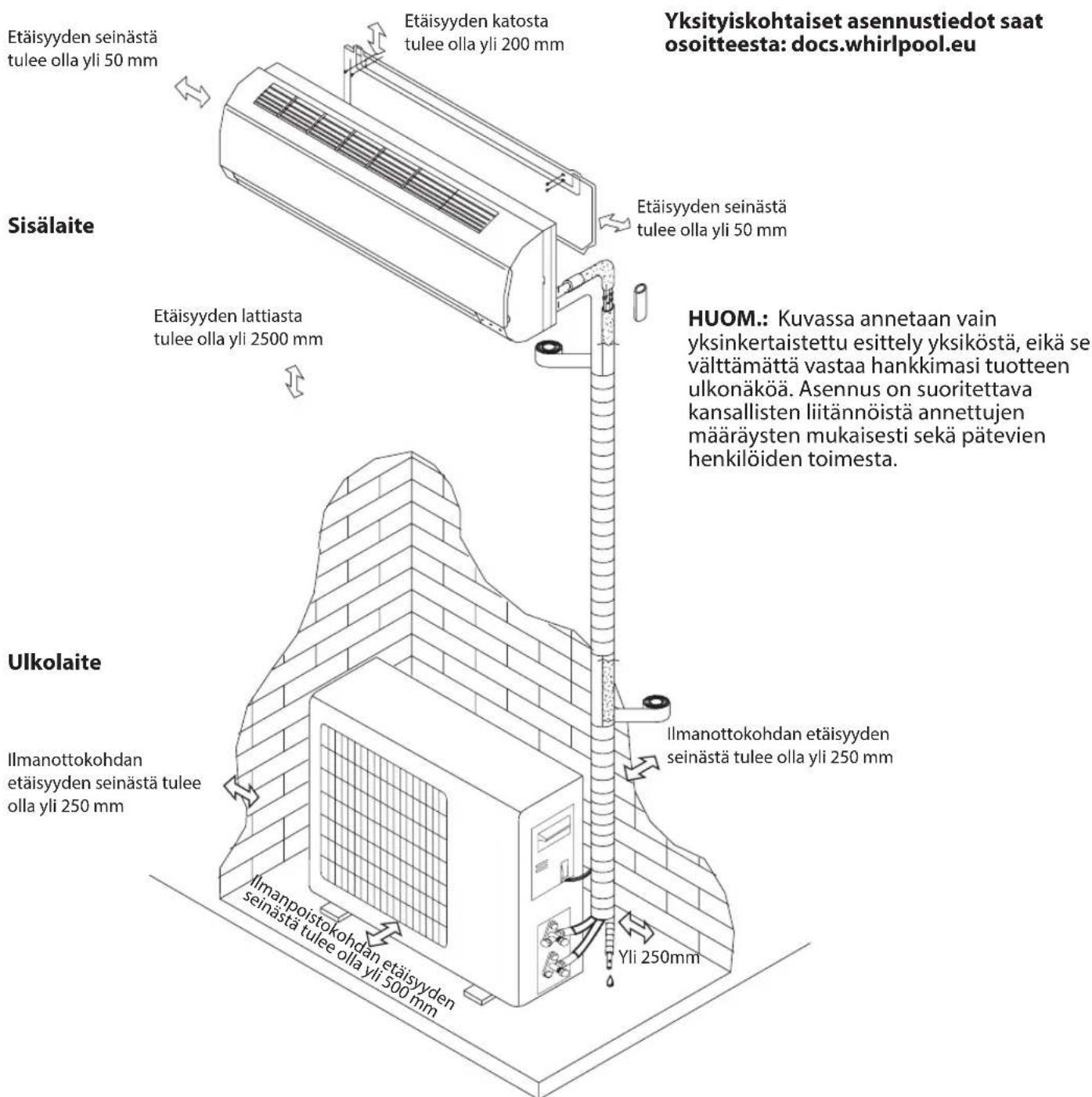

Asennuskaavio

Yksityiskohtaiset asennustiedot saat osoitteesta: docs.whirlpool.eu Etäisyyden seinästä tulee olla yli 50 mm Etäisyyden katosta tulee olla yli 200 mm Etäisyyden seinästä tulee olla yli 50 mm Sisälaite Etäisyyden lattiasta tulee olla yli 2500 mm HUOM.: Kuvassa annetaan vain yksinkertaistettu esittely yksiköstä, eikä se välttämättä vastaa hankkimasi tuotteen ulkonäköä. Asennus on suoritettava kansallisten liitännöistä annettujen määräysten mukaisesti sekä pätevien henkilöiden toimesta. Ulkolaite Ilmanottokohdan etäisyyden seinästä tulee olla yli 250 mm Ilmanottokohdan etäisyyden seinästä tulee olla yli 250 mm Yli 250mm

Kun asennetaan liitäntäjohto, varmista, että ulkoyksikön johtojen värit ja liittimen numero vastaavat sisäyksikön värejä ja numeroita.

Kaapelin spesifikaatiot

Kapasiteetti (Btu/h)	Virtajohto Virtajohto
	Tyyppi	Normaali poikkipinta-alue	Tyyppi	Normaali poikkipinta-alue
7K, 9K, 12K H07	RN-F 1,0mm	^2X3 H07	RN-F 1,0mm	^2X5
18K H07RN	F 1,5mm	^2X3 H07	RN-F 1,5mm	^2X5
24K H07RN	F 2,5mm	^2X3 H07	RN-F 2,5mm	^2X5

Toiminnassa ilmenevät ongelmat johtuvat usein vähäpätöisistä seikoista; tutustu seuraavaan taulukkoon ennen kuin otat yhteyttä huoltoon. Näin voit säästää aikaa ja tarpeettomia kuluja.

Vika Selvitys
Ei toimi	Onko suojalaite tai sulake palanut?Odota 3 minuuttia ja käynnistä sitten uudelleen; suojalaite saattaa estää yksikön toiminnan.Ovatko kaukosäätimen paristot loppumaisillaan?Onko pistoke kytketty kunnolla?
Ei ilman viilennystä tai lämmitystä	Onko ilmansuodatin likainen?Ovatko ilmastointilaitteen ilmanotto- ja poistokohdat peitetty?Onko lämpötila asetettu oikealle tasolle?Ovatko ovet tai ikkunat auki?
Ohjaus tehotonta	Onko tapahtunut jokin voimakas häiriötilanne (korkea staattisten energian purkaus, häiriö syöttöjännitteessä)? Huomaa, että toiminta tällöin epänormaalia. Irrota tässä tapauksessa pistoke ja kytke se 2–3 sekunnin kuluttua uudelleen.
Ei toimi välittömästi	3 minuutin viive kuuluu asiaan kun käyttötapaa muutetaan toiminnan aikana.
Outoa hajua	Haju saattaa tulla jostakin muusta lähteestä kuten huonekaluista, savukkeista, tai muusta vastaavasta, jonka yksikkö imee sisäänsä ilman mukana ja puhaltaa sitten ilmaan.
Juoksevan veden ääni	Normaalia käyttäytymistä, joka johtuu ilmastointilaitteessa virtaavasta kylmäaineesta.Sulatusääni lämmitystilassa.
Naksahteleva ääni	Tämä ääni saattaa johtua etupaneelin laajenemisesta tai kutistumisesta lämpötilan vaihteluiden vaikutuksesta.
Kosteutta poistoaukosta	Onko huoneessa kosteutta alhaisissa lämpötiloissa? Normaalia käyttäytymistä, joka johtuu sisäyksikön päästämästä viileästä ilmasta VILENNYS - tai KUIVAUS-toimintatiloissa.
Käynnissä olon merkkivalo vilkkuu mutta sisällä oleva puhallin pysähtyy.	Yksikkö on siirtymässä lämmitystilasta sulatustilaan. Merkkivalo sammu pian ja yksikkö palaa lämmitystilaan.

Huomaa: Jos ongelmia esiintyy edelleen, sammuta laite ja irrota virtakytkentä. Ota sitten yhteyttä lähimpään valtuutettuun Whirlpool- huoltoliikkeeseen. Älä yritä liikuttaa, korjata, purkaa tai muokata laitetta itse.

VALTUUTETTU HUOLTOLIIKE

Ennen kuin otat yhteyttä asiakaspalveluun:

1. Yritä ratkaista ongelma itse kohdan "Vianetsintä" neuvojen avulla.
2. Kytke laite pois toiminnasta ja uudelleen toimintaan ja tarkista, onko häiriö poistunut.

Jos häiriö ei poistu edellä kuvattujen ohjeiden avulla, ota yhteys asiakaspalveluun.

Anna seuraavat tiedot:

• lyhyt häiriön kuvaus
• ilmastointilaitteen tarkka malli
• huoltokoodi (numero, joka on sijoitettu sisäyksikön sivussa tai pohjassa olevaan huoltotarraan, sanan Service alle).
• Huoltokoodi on merkitty myös takuukorttiin
  • täydellinen osoitteesi,
• puhelinnumerosi.

Jos laite tarvitsee korjausta, ota yhteys asiakaspalveluun (näin varmistat alkuperäisten varaosien käytön ja asianmukaisen korjauksen). Tässä yhteydessä on esitettävä alkuperäinen kuitti. Ellei näitä ohjeita noudateta, laitteen turvallisuus ja laatu voivat vaarantua.

SERVICE

0000 000 00000

Huomaa: Jos haluat laitteesi täydellisen käyttöoppaan, lataa se verkkosivustolta, alla olevasta linkistä: docs. whirlpool.eu QR-koodia käyttäen.

ZASADY BEZPIECZEŃSTWA
