MANUALE UTENTE SPIW309A2WF WHIRLPOOL

Libretto di istruzioni

Οδηγίες χρήσης

Bruksanvisning

Bruksanvisning

Brugsanvisninger

Käyttöohjeet

ITALIANO Istruzioni per l'uso Pagina 100

• Scaricare il manuale d'uso completo da docs.whirlpool.eu, oppure telefonare al numero riportato sul libretto di garanzia.

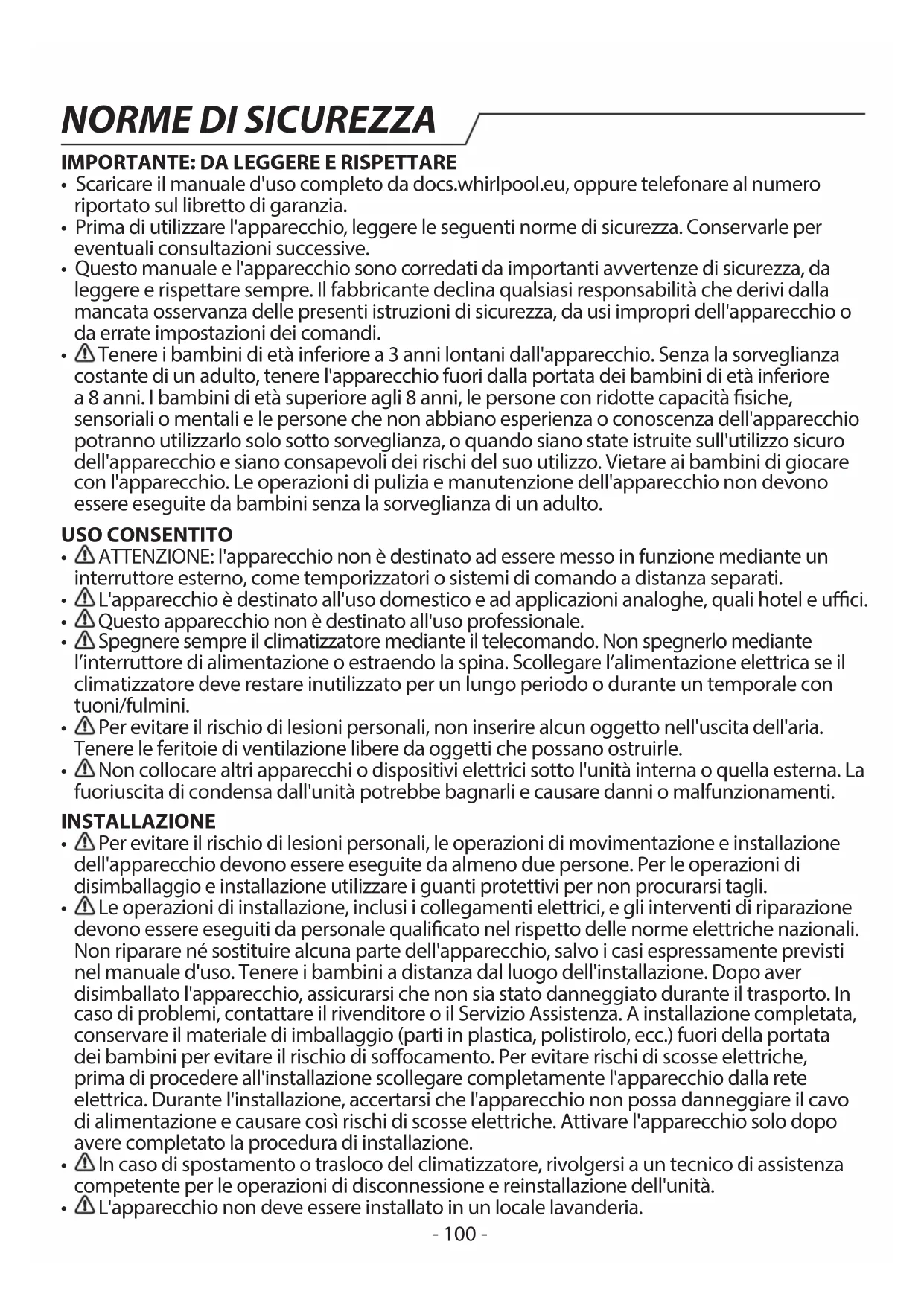

• Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive.
• Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.
• Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l'apparecchio. Le operazioni di pulizia e manutenzione dell'apparecchio non devono essere eseguite da bambini senza la sorveglianza di un adulto.

USO CONSENTITO

• ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un interruttore esterno, come temporizzatori o sistemi di comando a distanza separati.
  • ⚠️ L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali hotel e uffici.
• Questo apparecchio non è destinato all'uso professionale.
• Spegnere sempre il climatizzatore mediante il telecomando. Non spegnerlo mediante l'interruttore di alimentazione o estraendo la spina. Scollegare l'alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale con tuoni/fulmini.
• Per evitare il rischio di lesioni personali, non inserire alcun oggetto nell'uscita dell'aria. Tenere le feritoie di ventilazione libere da oggetti che possano ostruirle.
• Non collocare altri apparecchi o dispositivi elettrici sotto l'unità interna o quella esterna. La fuoriuscita di condensa dall'unità potrebbe bagnarli e causare danni o malfunzionamenti.

INSTALLAZIONE

• Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.
• Le operazioni di installazione, inclusi i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato nel rispetto delle norme elettriche nazionali. Non riparare né sostituire alcuna parte dell'apparecchio, salvo i casi espressamente previsti nel manuale d'uso. Tenere i bambini a distanza dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare completamente l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.

- In caso di spostamento o trasloco del climatizzatore, rivolgersi a un tecnico di assistenza competente per le operazioni di disconnessione e reinstallazione dell'unità.

• ⚠️ L'apparecchio non deve essere installato in un locale lavanderia.

AVVERTENZE ELETTRICHE

• ⚠️ L'alimentazione elettrica deve essere della tensione nominale indicata nelle specifiche tecniche e realizzata con un circuito speciale per l'apparecchio.
  Il diametro del cavo di alimentazione deve essere conforme alle specifiche.
• Il cablaggio fisso deve comprendere un interruttore multipolare conforme ai regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali.
• Il cablaggio fisso deve comprendere un interruttore onnipolare avente una distanza minima di 3 mm tra i contatti.
• Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.
• Il cablaggio fisso deve incorporare un dispositivo di corrente residua (RCD) conforme alle normative nazionali in cui la corrente di esercizio residua nominale non superi i 30 mA.
• Poiché la temperatura del circuito refrigerante può raggiungere valori elevati, si raccomanda di tenere il cavo di collegamento a distanza dal tubo di rame.
• Far realizzare la messa a terra da professionisti qualificati mediante un collegamento all'impianto di messa a terra dell'edificio. L'apparecchio deve essere dotato di un interruttore di protezione contro le dispersioni di corrente e di un interruttore ausiliario di capacità sufficiente. L'interruttore deve essere inoltre provvisto di una funzione di scatto magnetico e termico per garantire un'adeguata protezione in caso di cortocircuito e sovraccarico.

Modello 9K e 12K 18K 24K
Capacità interruttore 16 A 20 A 25 A

• Per il collegamento del cavo di alimentazione e dei cavi di collegamento tra le unità interna ed esterna, consultare lo schema elettrico dell'apparecchio.

PULIZIA E MANUTENZIONE

• AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore.
• Le operazioni di manutenzione e riparazione che richiedono l'assistenza di personale qualificato devono essere effettuate sotto la supervisione di un addetto competente nell'uso di refrigeranti infiammabili.
• La manutenzione deve essere eseguita solo nel modo raccomandato dal produttore dell'apparecchio.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio (☑). Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto

smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.

Il simbolo (☒) sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

DICHIARAZIONI DI CONFORMITÀ

• Il testo completo della dichiarazione di conformità è disponibile sul seguente sito web: docs.whirlpool.eu.
• L'apparecchiatura radio opera nella banda di frequenza ISM a 2,4 GHz, la massima potenza a radiofrequenza trasmessa non eccede 20 dBm (e.i.r.p.).
• Questo prodotto contiene software open source sviluppato da terze parti. La dichiarazione sull'uso della licenza open source è disponibile al seguente sito web: docs.whirlpool.eu.
• Questo prodotto contiene gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contenuto in un sistema sigillato ermeticamente (R32, GWP 675). La carica di refrigerante massima è pari a 2,5 kg. Per informazioni dettagliate fare riferimento all'etichetta delle specifiche.

ISTRUZIONI DI SICUREZZA PER LA MANUTENZIONE DI APPARECCHI CON REFRIGERANTE SPECIFICO

• Per istruzioni dettagliate sulle procedure di installazione, assistenza, manutenzione e riparazione dell'apparecchio, scaricare il manuale completo da docs.whirlpool.eu.
• Non cercare di accelerare il processo di sbrinamento usando dispositivi meccanici o altri mezzi diversi da quelli raccomandati dal fabbricante.
• L'apparecchio deve essere conservato in un locale adeguatamente ventilato le cui dimensioni corrispondano alle dimensioni specificate per il locale di funzionamento; privo di sorgenti di ignizione a funzionamento continuo (ad esempio fiamme libere, impianti a gas o impianti di riscaldamento elettrici).
• Non perforare né bruciare l'apparecchio. Tenere presente che i refrigeranti possono essere inodori.

• Le persone incaricate di operare sul circuito refrigerante devono essere munite di una certificazione valida emessa da un ente di valutazione accreditato, che attesti la loro competenza nella manipolazione sicura dei refrigeranti nel rispetto delle specifiche di valutazione riconosciute nel settore. La manutenzione deve essere eseguita solo nel modo raccomandato dal produttore dell'apparecchio. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di personale qualificato devono essere effettuate sotto la supervisione di un addetto competente nell'uso di refrigeranti infiammabili. L'apparecchio deve essere installato, utilizzato e conservato in un locale con una superficie calpestabile superiore a 10 m2. L'installazione delle tubazioni deve essere eseguita in un locale con una superficie calpestabile superiore a 10 m2. Le tubazioni devono essere conformi alle norme nazionali sul gas. La carica di refrigerante massima è pari a 2,5 kg. I connettori meccanici usati all'interno devono essere conformi alla norma ISO 14903. Se per l'installazione interna vengono riutilizzati connettori meccanici già esistenti, è comunque necessario sostituire i componenti di tenuta. Se per l'installazione interna vengono riutilizzati i raccordi svasati già esistenti, la parte svasata deve essere realizzata a nuovo. L'installazione delle tubazioni deve essere il più possibile limitata. Le giunzioni meccaniche devono essere accessibili per scopi di manutenzione.

• Il trasporto di apparecchiature contenenti refrigeranti infiammabili deve essere conforme alle normative sul trasporto.

• L'etichettatura delle apparecchiature mediante simboli deve essere conforme alle

NORME DI SICUREZZA

normative locali.

1. Lo smaltimento delle apparecchiature che utilizzano refrigeranti infiammabili deve essere conforme alle normative nazionali.

2. La conservazione di apparecchiature deve avvenire in conformità alle istruzioni del produttore.

3. Conservazione di apparecchiature imballate (non vendute): la protezione dell'imballaggio deve essere tale da impedire la perdita della carica di refrigerante in caso di danni meccanici all'apparecchio. Il numero massimo di apparecchi che è possibile immagazzinare nello stesso locale è stabilito dalle normative locali.

4. Informazioni sulla manutenzione.

6-1 Verifiche dell'area

Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, sono necessari controlli di sicurezza per ridurre al minimo i rischi di incendio. Per la riparazione dei sistemi refrigeranti occorre osservare le seguenti precauzioni preliminari.

6-2 Procedura di lavoro

Il lavoro va eseguito secondo una procedura controllata, in modo da minimizzare il rischio di propagazione di gas o vapori infiammabili durante l'esecuzione del lavoro.

6-3 Area generale di lavoro

Tutto il personale di manutenzione e coloro che lavorano nella zona circostante devono essere istruiti sulla natura del lavoro svolto. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere recintata. Accertarsi che l'area sia stata messa in sicurezza attraverso opportune misure di controllo del materiale infiammabile.

6-4 Verifica della presenza di refrigerante

L'area deve essere verificata con uno specifico rilevatore di refrigerante prima e durante gli interventi di manutenzione, affinché il tecnico possa essere informato della presenza di atmosfere potenzialmente infiammabili. Verificare che il dispositivo di rilevamento delle perdite utilizzato sia idoneo all'uso con refrigeranti infiammabili, in particolare che non provochi scintille e sia adeguatamente sigillato o intrinsecamente sicuro.

6-5 Presenza di estintori

Prevedere la presenza di estintori adeguati nelle vicinanze in caso di interventi di manutenzione ad alte temperature sugli apparecchi di refrigerazione o sui relativi componenti. Posizionare un estintore a polveri o a CO₂ in prossimità dell'area di ricarica.

6-6 Assenza di fonti di ignizione

Quando gli interventi eseguiti sui sistemi di refrigerazione comportano l'esposizione di tubi che contengono o hanno contenuto refrigeranti infiammabili, è assolutamente vietato utilizzare fonti di ignizione che possano creare rischi di incendio o esplosione. Tutte le possibili fonti di ignizione, comprese le sigarette, devono essere tenute a debita distanza dal sito di installazione, riparazione, rimozione o smaltimento ove possa verificarsi una dispersione di refrigerante infiammabile. Prima di eseguire il lavoro, la zona circostante l'apparecchio deve essere verificata per accertare l'assenza di sostanze infiammabili o altri rischi di ignizione. Devono essere esposti cartelli di divieto di fumo.

6-7 Area ventilata

Prima di intervenire sul sistema o di svolgere qualsiasi operazione ad alte temperature, assicurarsi che la zona sia aperta o che sia adeguatamente ventilata. Assicurare una ventilazione adeguata per tutta la durata dell'intervento. La ventilazione deve disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo esternamente nell'atmosfera.

6-8 Verifiche degli apparecchi di refrigerazione

In caso di sostituzione dei componenti elettrici, scegliere parti di ricambio che siano idonee allo scopo e conformi alle specifiche. Le procedure di manutenzione e assistenza devono

essere sempre eseguite attenendosi alle istruzioni del produttore. In caso di dubbi, consultare il reparto tecnico del produttore. Per gli impianti che utilizzano refrigeranti infiammabili, verificare che:

• la carica sia proporzionata alle dimensioni del locale in cui sono installati i componenti contenenti refrigerante;
• gli apparecchi è le uscite di ventilazione funzionino adeguatamente e non siano ostruiti;
• se è in uso un circuito di refrigerazione indiretto, controllare la presenza di refrigerante nel circuito secondario;
• i simboli presenti sugli apparecchi rimangano sempre visibili e leggibili. I simboli e le indicazioni illeggibili devono essere corretti;
• il tubo o i componenti di refrigerazione siano installati in posizioni in cui è improbabile che vengano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti non siano fabbricati con materiali intrinsecamente resistenti alla corrosione o opportunamente protetti dagli agenti corrosivi.

6-9 Verifiche dei dispositivi elettrici

Le operazioni di riparazione e manutenzione dei componenti elettrici devono prevedere controlli di sicurezza iniziali e procedure di ispezione dei componenti. In caso di guasti che possano compromettere la sicurezza, non deve essere collegata nessuna alimentazione elettrica al circuito finché il guasto non sia stato riparato adeguatamente. Se il guasto non può essere riparato immediatamente ma è necessario mantenere il sistema in funzione, occorre adottare una soluzione temporanea adeguata. Tale situazione deve essere segnalata al proprietario dell'apparecchio in modo che tutte le parti siano informate. Nell'ambito dei controlli di sicurezza iniziali, verificare che:

- i condensatori siano scarichi: questa verifica deve essere eseguita in condizioni di sicurezza per evitare la possibilità di scintille;

- i componenti e i cavi elettrici non siano esposti a tensioni durante la carica, la riparazione o lo spurgo del sistema;

- vi sia continuità di messa a terra.

7. Riparazione dei componenti ermetici

Durante le riparazioni dei componenti ermetici, tutte le connessioni elettriche devono essere scollegate dall'apparecchio prima di rimuovere eventuali coperture elettriche sigillate; se è assolutamente necessario fornire energia elettrica all'apparecchio durante la manutenzione, occorre predisporre un rilevatore di perdite nel punto più critico che segnali le situazioni potenzialmente pericolose. Prestare particolare attenzione a quanto segue per garantire che, lavorando su componenti elettrici, la struttura esterna non sia alterata in modo tale da compromettere il livello di protezione. Controllare in particolare che non vi siano danni ai cavi, connessioni troppo numerose, connessioni terminali non conformi alle specifiche originali, danni alle guarnizioni, errori di installazione nei premistoppa e così via. Assicurarsi che il montaggio dell'apparecchio sia stabile e sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati al punto da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore.

NOTA:

l'uso di sigillanti siliconici può inibire l'efficacia di alcuni dispositivi di rilevamento delle perdite. Non è necessario isolare i componenti a sicurezza intrinseca prima di intervenire su di essi.

8. Riparazione di componenti a sicurezza intrinseca

Prima di applicare carichi induttivi o capacitivi permanenti al circuito, verificare sempre che siano rispettati i valori di tensione e di corrente consentiti per l'apparecchio in uso.

I componenti a sicurezza intrinseca sono gli unici tipi di componenti su cui è possibile intervenire sotto tensione in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve operare ai valori nominali corretti. Quando occorre sostituire i componenti, usare soltanto i ricambi specificati dal produttore. L'uso di altri componenti potrebbe provocare perdite di refrigerante e la conseguente ignizione dello stesso.

9. Cablaggio

Controllare che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti ambientali avversi. Il controllo deve inoltre tenere conto degli effetti dell'invecchiamento o di vibrazioni continue provenienti da compressori, ventole o altre fonti.

10.Rilevamento di refrigeranti infiammabili

Non è mai consentito, in nessuna circostanza, usare mezzi di ricerca o rilevamento delle perdite di refrigerante che possano costituire fonti di ignizione. Non utilizzare lampade ad alogenuri (o qualsiasi altro rilevatore che utilizzi fiamme libere).

11. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono ritenuti accettabili per i sistemi contenenti refrigeranti infiammabili:

• I rilevatori elettronici di perdite sono idonei per individuare i refrigeranti infiammabili, ma è necessario verificare che presentino una sensibilità adeguata e che la loro taratura sia corretta (le apparecchiature di rilevamento devono essere calibrate in una zona priva di refrigerante).
• Assicurarsi che il rilevatore non costituisca una potenziale fonte di ignizione e che sia adatto per il refrigerante utilizzato.

- Le apparecchiature di rilevamento delle perdite devono essere impostate a una data percentuale dell'LFL del refrigerante e calibrate in base al refrigerante impiegato, verificando che la percentuale di gas sia appropriata (25% al massimo).

• I fluidi di rilevamento delle perdite sono idonei per la maggior parte dei refrigeranti ma è da evitare l'uso di detergenti a base di cloro, poiché il cloro potrebbe reagire con il refrigerante e corrodere le tubature di rame.
• Se si sospetta una perdita, è necessario rimuovere e/o estinguere tutte le fiamme libere.
• Se si rileva una perdita di refrigerante che deve essere riparata mediante brasatura, tutto il refrigerante deve essere recuperato dal sistema o isolato (per mezzo di valvole di chiusura) in una parte del sistema lontana dalla perdita.
• Occorrerà quindi far scorrere nel sistema azoto privo di ossigeno sia prima che durante il processo di brasatura.

12.Rimozione e scarico dell'impianto

- Quando si interviene sul circuito del refrigerante per effettuare riparazioni, o per qualsiasi altro scopo, si raccomanda di attenersi alle procedure convenzionali. È importante tuttavia osservare sempre le migliori prassi, poiché in questi sistemi sussiste il rischio di incendio.

Adottare le seguenti procedure:

• Rimuovere il refrigerante;
• Spurgare il circuito con gas inerte;
• Evacuare;
• Spurgare nuovamente con gas inerte;
• Aprire il circuito mediante taglio o brasatura.

La carica di refrigerante deve essere recuperata in bombole idonee. Il sistema deve essere "evacuato" con azoto privo di ossigeno per rendere l'unità sicura. Può essere necessario ripetere questo processo più volte. Non eseguire questa operazione usando ossigeno o aria compressa. L'evacuazione va eseguita immettendo azoto privo di ossigeno nel sistema fino al

raggiungimento della pressione di lavoro necessaria, quindi sfiatando nell'atmosfera e infine portando l'impianto in condizioni di vuoto. Questo processo deve essere ripetuto fino alla rimozione completa del refrigerante dal sistema. Durante la carica finale, il sistema deve essere sfiatato fino al raggiungimento della pressione atmosferica per consentire l'esecuzione del lavoro. Questa operazione è assolutamente indispensabile se è necessario eseguire operazioni di brasatura sulle tubature. Assicurarsi che l'uscita per la pompa del vuoto non si trovi in prossimità di sorgenti di ignizione, che la parte del sistema contenente azoto privo di ossigeno si trovi in condizioni di vuoto e che sia sempre disponibile una ventilazione adeguata.

13.Procedure di carica

Oltre alle procedure di carica tradizionali, è necessario osservare quanto segue:

• Verificare che le apparecchiature di carica non possano causare la contaminazione del sistema con altri refrigeranti.
• I tubi o le linee devono essere quanto più corti possibile per ridurre al minimo il contenuto di refrigerante.
• Le bombole devono essere mantenute in posizione verticale.
• Assicurarsi che il sistema di refrigerazione sia collegato a terra prima di caricare il refrigerante.
• Quando la carica è completa etichettare il sistema (se non è già etichettato).
• Fare estrema attenzione a non riempire eccessivamente il sistema di refrigerazione. Prima di ricaricare il sistema è necessario verificare la pressione con azoto privo di ossigeno.
  Verificare la presenza di eventuali perdite nel sistema al termine della ricarica ma prima della messa in funzione.

Una successiva prova di tenuta dovrà essere eseguita prima di lasciare il sito.

14.Disattivazione

Prima di eseguire questa procedura, è essenziale che il tecnico esamini e valutati con attenzione l'apparecchiatura e tutti i componenti. Si raccomanda di recuperare tutti i refrigeranti in modo sicuro. Prima di procedere, acquisire un campione di olio e uno di refrigerante, qualora si renda necessaria un'analisi prima del riutilizzo del refrigerante recuperato. Verificare preventivamente che sia disponibile l'alimentazione elettrica.

a. Esaminare l'apparecchio e il suo funzionamento.
b. Isolare il sistema elettricamente.
c. Prima di iniziare la procedura, assicurarsi che:

- Siano disponibili i mezzi di movimentazione meccanica eventualmente necessari per lo spostamento delle bombole di refrigerante;

- Siano disponibili e vengano usati correttamente tutti i dispositivi di protezione individuale necessari;

- Il processo di recupero sia supervisionato sempre da un addetto competente;

- Le attrezzature e le bombole di recupero siano conformi alle norme applicabili.

d. Aspirare il sistema refrigerante, se possibile.
e. Se non è possibile creare condizioni di vuoto, predisporre un collettore in modo che il refrigerante possa essere rimosso dalle varie parti del sistema.
f. Posizionare la bombola sulla bilancia prima di iniziare il recupero.
g. Avviare la macchina di recupero e utilizzarla secondo le istruzioni del produttore.
h. Non riempire eccessivamente le bombole. (Non oltre l'80% di volume della carica liquida.)
i. Non superare la pressione massima della bombola, neppure temporaneamente.
j. Dopo avere riempito correttamente le bombole e terminato il processo, allontanare rapidamente le bombole e le attrezzature dal sito e controllare che tutte le valvole di isolamento delle attrezzature siano chiuse.
k. Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione, a meno che non sia stato depurato e controllato.

15.Etichettatura

Le apparecchiature devono essere munite di etichette che attestino la disattivazione del sistema e lo svuotamento del refrigerante. Le etichette devono essere datate e firmate.

Accertarsi che sulle apparecchiature siano presenti etichette indicanti il contenuto di refrigerante infiammabile.

16.Recupero

Quando occorre rimuovere il refrigerante da un sistema, per scopi di manutenzione o disattivazione, si raccomanda di attenersi alle procedure consigliate per eseguire l'operazione in condizioni di sicurezza. Quando si trasferisce il refrigerante nelle bombole, si raccomanda di utilizzare bombole di recupero adeguate al refrigerante in uso. Verificare che sia disponibile il numero necessario di bombole per contenere l'intera carica del sistema. Tutte le bombole da utilizzare devono essere designate per il refrigerante da recuperare ed etichettate per tale refrigerante (bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola limitatrice della pressione e di valvole di chiusura in buone condizioni. Le bombole di recupero vuote devono essere evacuate e possibilmente raffreddate prima di effettuare il recupero. Le apparecchiature di recupero devono essere in buone condizioni e corredate da istruzioni per l'uso, e devono essere idonee per il recupero dei refrigeranti infiammabili. Deve essere inoltre disponibile un set di bilance calibrate e in buone condizioni. I tubi flessibili devono essere completi di giunti di disaccoppiamento esenti da perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, verificare che sia in buone condizioni di funzionamento, che sia stata sottoposta a una manutenzione adeguata e che tutti i componenti elettrici siano sigillati per evitare possibili rischi di ignizione in caso di rilascio di refrigerante. In caso di dubbio consultare il produttore. Il refrigerante recuperato deve essere restituito al fornitore in una bombola di recupero idonea, allegando il documento di accompagnamento previsto per il trasporto dei rifiuti. Non mescolare refrigeranti differenti nelle unità di recupero e soprattutto nelle bombole. Se occorre rimuovere i compressori o gli oli dei compressori, evacuarli ad un livello accettabile per evitare che una parte del refrigerante infiammabile rimanga all'interno del lubrificante. Il processo di evacuazione deve essere effettuato prima di restituire il compressore ai fornitori. Per accelerare questo processo è possibile impiegare solo il riscaldamento elettrico del corpo del compressore. Quando occorre scaricare l'olio da un sistema, è importante garantire il suo deflusso in condizioni di sicurezza. In caso di spostamento o trasloco del climatizzatore, rivolgersi a un tecnico di assistenza competente per le operazioni di disconnessione e reinstallazione dell'unità. Non collocare altri apparecchi o dispositivi elettrici sotto l'unità interna o quella esterna. La fuoriuscita di condensa dall'unità potrebbe bagnarli e causare danni o malfunzionamenti. Tenere le feritoie di ventilazione libere da oggetti che possano ostruirle. L'apparecchio deve essere conservato in un locale adeguatamente ventilato le cui dimensioni corrispondano alle dimensioni specificate per il locale di funzionamento. L'apparecchio deve essere conservato in un locale privo di fiamme libere in funzionamento continuo (ad esempio un impianto a gas) e privo di sorgenti di ignizione (ad esempio un impianto di riscaldamento elettrico). Non è consentito riutilizzare i connettori meccanici e i giunti svasati.

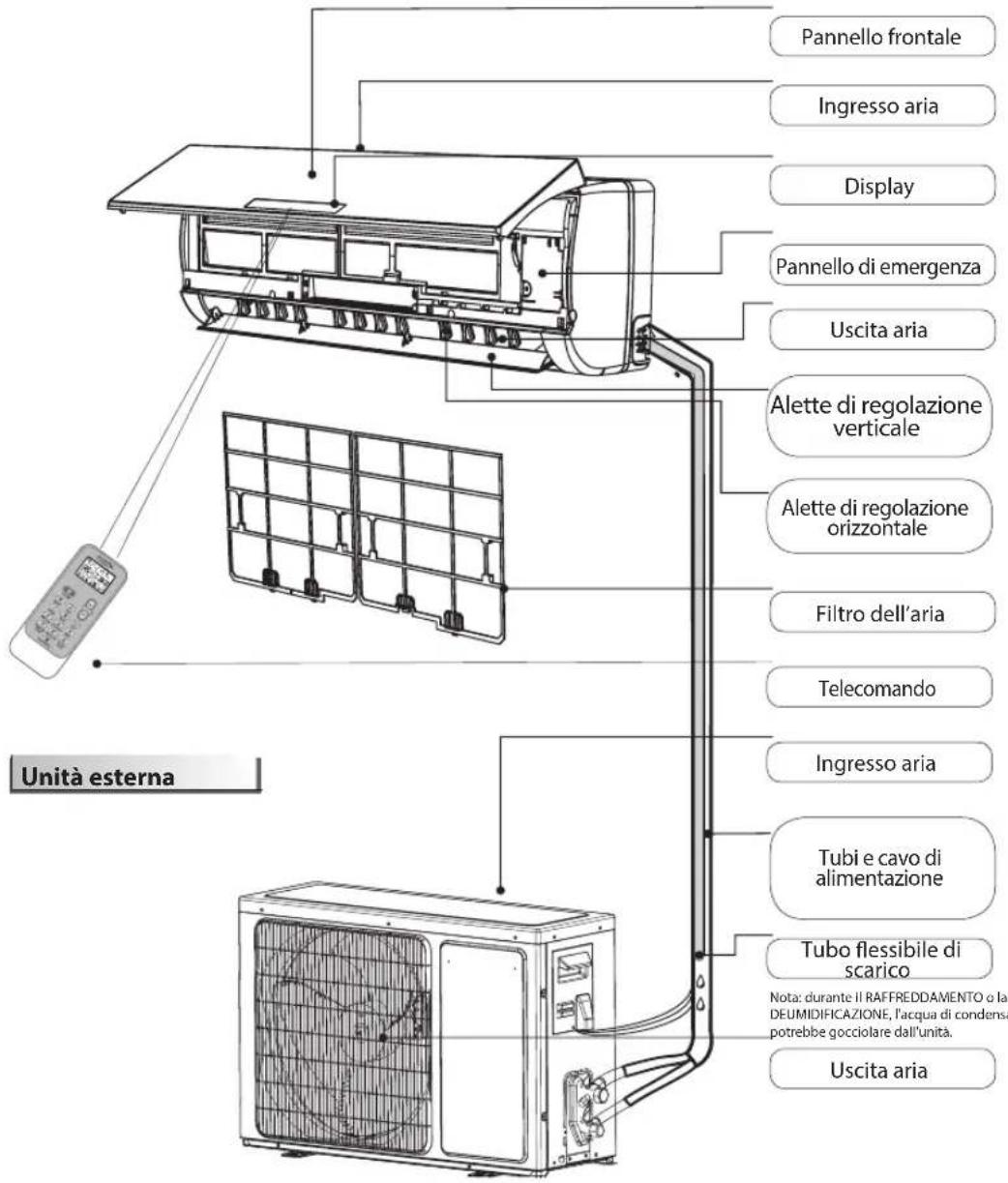

Descrizione del prodotto

Unità interna

Pannello frontale Ingresso aria Display Pannello di emergenza Uscita aria Alette di regolazione verticale Alette di regolazione orizzontale Filtro dell'aria Telecomando Ingresso aria Tubi e cavo di alimentazione Tubo flessibile di scarico Unità esterna Note: durante il RAFFREDDAMENTO o la DEUMIDIFICAZIONE, l'acqua di condensa potrebbe gocciolare dall'unità. Uscita aria

Le illustrazioni di questo manuale si basano sull'aspetto esterno del modello standard. Di conseguenza, la forma raffigurata può essere diversa da quella del climatizzatore acquistato.

Spiegazione dei simboli riportati sulle unità interna o esterna.

	AVVERTENZA	Questo simbolo indica che l'apparecchio usa un refrigerante infiammabile; la fuoriuscita del refrigerante e la sua esposizione a una sorgente di ignizione esterna possono creare rischi di incendio.
	ATTENZIONE	Questo simbolo indica che è necessario leggere attentamente il manuale d'uso.
	ATTENZIONE	Questo simbolo indica che le operazioni sull'apparecchio devono essere eseguite da un tecnico specializzato facendo riferimento al manuale di installazione.
	ATTENZIONE	Questo simbolo indica che sono disponibili informazioni, ad esempio il manuale di funzionamento o il manuale di installazione.

Indicazioni sul pannello comandi

Indicatore di temperatura (1)

Mostra la temperatura impostata.

Quando è necessario pulire il filtro, compare l'indicazione "FC".

Indicatore Wi-Fi (2)

Lampeggia velocemente (3 Hz) quando si sta collegando al router o ha perso la connessione con il router.

Lampeggia lentamente (1,5 Hz) quando è collegato al router ma non al cloud.

Rimane acceso in modo fisso quando la connessione Wi-Fi è operativa.

Si spegne quando la connessione Wi-Fi non è configurata o non è attiva.

Indicatore 6th Sense (3)

Si accende quando è attiva la funzione 6th Sense.

Si spegne al termine della funzione 6th Sense.

Indicatore di controllo del filtro (4)

Lampeggia quando è necessario pulire il filtro.

L'indicatore di controllo del filtro lampeggia dopo 720 ore di funzionamento per segnalare la necessità di pulire il filtro.

Dopo la pulizia del filtro, premere il tasto di reset del filtro situato sull'unità interna, dietro il pannello frontale, per interrompere il lampeggio dell'indicatore.

Indicatore di umidità (5)

Si accende quando è visualizzato il livello di umidità.

Si spegne quando è visualizzata la temperatura.

Indicatore del timer (6)

Si accende durante l'orario impostato.

Si spegne al termine dell'orario impostato.

Spia di funzionamento (6)

Si accende durante il funzionamento.

Lampeggia durante lo sbrinamento dell'unità esterna.

indicatore Sleep (8)

Si accende quando è impostata la modalità Sleep (Riposo); la spia di funzionamento lampeggia per 10 volte, quindi il display si spegne completamente.

Per i climatizzatori che non dispongono del controllo Wi-Fi, si raccomanda l'uso di Wpro SmartClim: si tratta di un dispositivo smart che permette di controllare via Wi-Fi, attraverso uno smartphone, le impostazioni principali dell'apparecchio.

Questo accessorio non è incluso nella dotazione del prodotto. Per informazioni sull'acquisto è possibile rivolgersi al Servizio Assistenza.

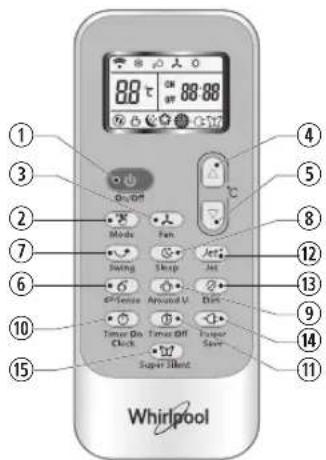

Telecomando

1. Inserire un oggetto appuntito e premere leggermente sul coperchio della batteria in direzione della freccia per aprirlo, come illustrato nella figura.
2. Inserire 2 batterie AAA (1,5V) nel vano. Assicurarsi che le polarità "+" e "-" siano posizionate correttamente.
3. Chiudere il coperchio della batteria del telecomando.

• Impostazioni iniziali del telecomando
• Ogni volta che si sostituiscono le batterie del telecomando viene impostata automaticamente la modalità pompa di calore. Il telecomando dei climatizzatori con pompa di calore può essere usato anche per controllare i modelli che dispongono solo della funzione di raffreddamento.

Nota: per utilizzare il climatizzatore, seguire le istruzioni relative al proprio telecomando.

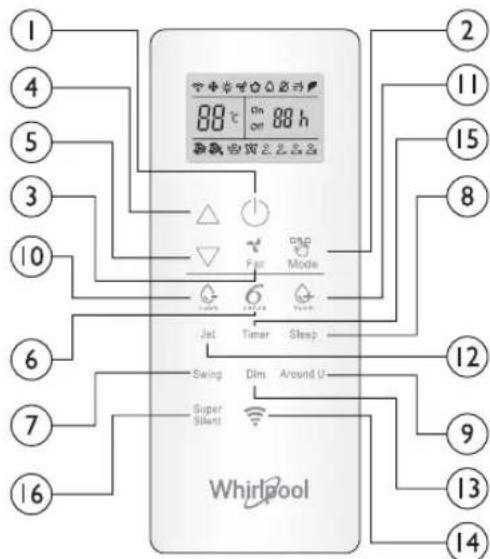

Descrizione delle funzioni dei tasti (P1-03)

1. TASTO ON/OFF (ACCENSIONE/SPEGNIMENTO)

Avvia o arresta l'apparecchio.

3.TASTO FAN (VÊNTOLA)

Consente di impostare la velocità della ventola in sequenza su Automatica, Alta, Media o Bassa.

4-5.TASTO TEMPERATURA

Consente di selezionare la temperatura ambiente.

Permette inoltre di impostare gli orari in modalità Timer.

6. TASTO 6th SENSE

Imposta o annulla il funzionamento in modalità 6th Sense.

7. TASTO SWING (OSCILLAZIONE)

Avvia o arresta l'oscillazione delle alette di regolazione orizzontali e imposta la direzione del flusso d'aria verso l'alto o verso il basso.

10-11. TASTI HUMIDITY

(UMIDIFICAZIONE/ DEUMIDIFICAZIONE)

Consentono di impostare il livello di umidità desiderato; sono disponibili solo nella modalità 6th SENSE.

Consente di attivare o arrestare la modalità Funzionamento silenzioso.

1 2 4 5 3 10 6 7 16 88℃ On 88 h 空调空调 Fan Mode Jet Timer Sleep Swing Dim Around U Super Silent Whirlpool 9 13 14

Uso del telecomando per controllare l'apparecchio

• Per controllare l'apparecchio tramite il telecomando, puntare il telecomando verso il ricevitore di segnale sull'unità interna, in modo da assicurare la necessaria sensibilità di ricezione.
• Quando il telecomando trasmette un segnale, il simbolo lampeggia per 1 secondo. Al ricevimento del segnale, l'apparecchio emette un segnale acustico.

Ricevitore di segnale

• Il telecomando può azionare il climatizzatore da una distanza massima di 7 m.
• Ogni volta che vengono sostituite le batterie nel telecomando, questo si reimposta in modalità Pompa di calore.

Consente di selezionare la modalità di funzionamento. In sequenza, è possibile attivare le modalità Raffreddamento, Riscaldamento o Solo ventilatore.

8.TASTO SLEEP (RIPOSO)

Permette di selezionare, in sequenza, le modalità Sleep 1, Sleep 2, Sleep 3, Sleep 4 e Sleep off (modalità Riposo disattivata).

9.TASTO "AROUND U" (ATTORNO A TE)

Consente di impostare o annullare la funzione "Attorno a te".

12.TASTO JET

Consente di attivare o arrestare la modalità Raffreddamento rapido o Riscaldamento rapido.

Consente di accendere o spegnere la luce del display dell'unità interna.

14.TASTO WI-FI

Attiva o disattiva la modalità Wi-Fi.

15.TASTO TIMER

Permette di impostare gli orari di accensione o spegnimento dell'apparecchio.

Simboli sul display del telecomando Attivazione del telecomando con il tasto di sblocco

Indicatore di raffreddamento Velocità ventola automatica Indicatore modalità Sleep 1

Indicatore di maggiore umidità Velocità ventola alta Indicatore modalità Sleep2

Indicatore di minore umidità Velocioventola media Indicatore modalità Sleep 3.

Indicatore di solo ventilatore Velocità ventola bassa Indicatore modalità Sleep 4

Indicatore di riscaldamento Indicatore Super Silent Display temperatura impostata

(8) Indicatore "Around U" Indicatore 6 ^th SENSE 98 h Display timer impostato

≡§ Indicatore Jet 📋 Indicatore di risparmio energetico 🌐 Trasmissione segnale

Premendo il tasto, si attiva la retroilluminazione e i tasti funzione vengono attivati per l'uso. Premendolo nuovamente, il telecomando viene bloccato. Se il telecomando rimane inutilizzato per 10 secondi, esso si blocca automaticamente.

Telecomando

Descrizione delle funzioni dei tasti (J1-3A)

1. TASTO ON/OFF (ACCENSIONE/SPEGNIMENTO)

Avvia o arresta l'apparecchio,

Questo tasto permette di selezionare la modalità di funzionamento nella sequenza Raffreddamento, Deumidificazione, Solo ventilatore o Riscaldamento.

3. TASTO FAN (VENTOLA)

Consente di impostare la velocità della ventola in sequenza su Automatica, Alta, Media o Bassa.

4-5.TASTÓ TEMPERATURA

Consente di selezionare la temperatura ambiente. Permette di impostare gli orari in modalità Timer e l'orologio.

6. TASTO 6 ^TH SENSE

Imposta o annulla il funzionamento in modalità 6 ^th Sense.

7. TASTO SWING (OSCILLAZIONE)

Avvia o arresta l'oscillazione delle alette di regolazione orizzontali e imposta la direzione del flusso d'aria verso l'alto o verso il basso.

8. TASTO SLEEP (RIPOSO)

Imposta o annulla il funzionamento in modalità Sleep nella sequenza

9. TASTO "AROUND U" (ATTORNO A TE)

Consente di impostare o annullare la funzione "Attorno a te". 10. TASTO TIMER ON/CLOCK (TIMER DI ACCENSIONE/OROLOGIO)

Permette di impostare l'ora corrente.

Imposta o annulla il timer di accensione.

11 TASTO TIMER OFF (TIMER DI SPEGNIMENTO)

Imposta o annulla il timer di spegnimento.

12. TASTO JET

Consente di attivare o arrestare la modalità Raffreddamento rapido o Riscaldamento rapido.

88°C ON OFF C 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Tumor On Clock Super Blend Therap Save Aroved U Diet- 17 2 3 4 5 6 7 8 9 Whirlpool

Consente di accendere o spegnere la luce del display dell'unità interna.

14. TASTO POWER SAVE (RISPARMIO ENERGETICO)

Consente di attivare o arrestare la modalità di risparmio energetico.

Consente di attivare o arrestare la modalità Funzionamento silenzioso.

Simboli sul display del telecomando

Indicatore di raffreddamento Indicatore modalità Sleep 1 Velocità ventora automatica Indicatore Jet

Indicatore di deumidificazione Indicatore modalità Sleep 2 Velocità ventola alta Trasmissione segnale

Indicatore di solo ventilatore Indicatore modalità Sleep 3 Velocità ventola media

Indicatore di riscaldamento Indicatore modalità Sleep 4 Velocità ventola bassa Display dell'ora corrente

Indicatore 6 ^th Sense Indicatore "Around U" Indicatore Super Silent

Display timer impostato

Indicatore di risparmio energetico

PROTEZIONE

Stato di funzionamento

Il dispositivo di protezione può intervenire e arrestare l'apparecchio nelle condizioni sotto elencate.

Riscaldamento	Temperatura dell'aria esterna superiore a 24°C
	Temperatura dell'aria esterna inferiore a -7°C
	Temperatura ambiente superiore a 27°C
Raffreddamento	Temperatura dell'aria esterna superiore a 43°C
	Temperatura ambiente inferiore a 21°C
Deumidificazione	Temperatura ambiente inferiore a 18°C

Se il climatizzatore opera in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE con porte o finestre aperte e un'umidità relativa superiore all'80%, è possibile che dall'uscita goccioli acqua di condensa.

Caratteristiche del dispositivo di protezione

Dopo avere spento l'unità o avere cambiato la modalità di funzionamento, attendere almeno 3 minuti prima di riavviarla. Quando si collega l'apparecchio all'alimentazione elettrica e lo si accende immediatamente, può esservi un ritardo di 20 secondi prima che l'apparecchio inizi a funzionare. Se l'unità si spegne completamente, premere nuovamente il tasto ON/OFF per riavviarla. Se le impostazioni del timer vengono annullate, devono essere nuovamente programmate.

Caratteristiche della modalità RAFFREDDAMENTO

Protezione antigelo

Quando la temperatura dello scambiatore di calore interno scende a

0° o a valori inferiori, il compressore si arresta per proteggere l'apparecchio.

Caratteristiche della modalità RISCALDAMENTO

Preriscaldamento

Per evitare l'emissione di aria fredda, sono necessari 2-5 minuti per preriscaldare l'unità interna prima che l'apparecchio inizi a funzionare in modalità RISCALDAMENTO. Il ventilatore dell'unità interna non si attiva durante il preriscaldamento.

Sbrinamento

Quando l'apparecchio è attivo in modalità RISCALDAMENTO, viene eseguito uno sbrinamento automatico per aumentare l'efficienza. Questa procedura dura generalmente 6-10 minuti. Durante lo sbrinamento, il ventilatore si ferma e la spia di funzionamento lampeggia. Al termine dello sbrinamento, l'apparecchio torna automaticamente in modalità RISCALDAMENTO.

Manutenzione

Pulire il pannello frontale dell'unità interna

1. Staccare l'apparecchio dalla rete di alimentazione

Spegnere l'apparecchio prima di scollegarlo dalla rete elettrica.

2. Rimuovere il pannello frontale

Aprire il pannello frontale sollevandolo nel senso indicato dalla freccia (Fig. A). Fare presa con forza sulle scanalature ai lati del pannello per rimuoverlo (Fig. B).

3. Pulire il pannello frontale

Strofinarlo con un panno morbido e asciutto. Se è molto sporco, pulirlo usando acqua tiepida (meno di 40°C). Dopo averlo pulito, lasciarlo asciugare.

4. Rimontare e chiudere il pannello frontale

Rimontare e chiudere il pannello frontale spingendolo verso il basso.

Nota:

• Non pulire l'apparecchio usando benzina, polvere lucidante o sostanze simili.

- Non spruzzare acqua sull'unità interna - così facendo si può creare un pericolo di scossa elettrica.

Pulire il filtro dell'aria

Dopo circa 200 ore di funzionamento, il filtro dell'aria deve essere pulito. Pulirlo ogni due settimane se il climatizzatore viene usato in un ambiente molto polveroso.

1. Staccare l'apparecchio dalla rete di alimentazione Spegnere l'apparecchio prima di scollegarlo dalla rete elettrica.

2. Estrarre il filtro dell'aria (Fig. C).

1. Aprire il pannello frontale. 2. Premere delicatamente l'impugnatura del filtro. 3. Estrarre il filtro.

3. Pulizia del filtro dell'aria (Fig. D)

Se il filtro è molto sporco, pulirlo con una soluzione di acqua tiepida e detergente neutro. Dopo averlo pulito, lasciarlo asciugare.

1. Rimontare il filtro e premere il pulsante di reset del filtro (Fig. E) sul lato destro usando un perno cilindrico, quindi chiudere il pannello frontale.

Nota:

• Per evitare di ferirsi, non toccare le alette dell'unità interna dopo aver rimosso il filtro.
• Non cercare di pulire l'interno del climatizzatore.
  • Non lavare il filtro in lavatrice.

Fig. A

Fig. B

Tasto di reset del filtro Fig

Fig. E

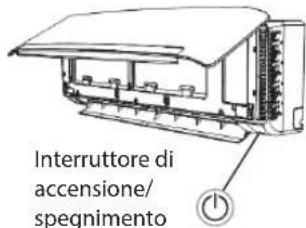

In situazioni d'emergenza o quando manca il telecomando, l'apparecchio può essere controllato premendo l'interruttore ON/OFF sull'unità interna.

• Accensione dell'apparecchio: quando il climatizzatore è spento, premendo questo tasto l'unità si accende in modalità 6th SENSE.
• Spegnimento dell'apparecchio: quando il climatizzatore è acceso, premendo questo tasto si spegne.

Nota: non premere a lungo questo tasto perché ciò potrebbe provocare malfunzionamenti.

Interruttore di accensione/ spegnimento

Interruttore di accensione/ spegnimento

Funzione di riavvio automatico

Per impostare il riavvio automatico, collegare l'apparecchio all'alimentazione elettrica e premere il tasto ON/OFF dell'unità interna per almeno 5 secondi; in questo modo viene impostato il riavvio automatico e viene emesso un segnale acustico di conferma. Se è stato impostato il riavvio automatico e si desidera annullarlo, premere il tasto ON/OFF sull'unità interna per almeno 5 secondi; si avvertirà un segnale acustico a conferma della disattivazione del riavvio automatico e il climatizzatore entrerà in modalità Standby.

Smaltimento delle batterie

Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, si raccomanda di separare le batterie dagli altri tipi di rifiuti e di riciclarle attraverso il servizio locale gratuito di ritiro delle batterie usate.

Istruzioni di installazione

Schema d'installazione

La distanza dalla parete deve essere maggiore di 50 mm

La distanza dal soffitto deve essere maggiore di 200 mm

Per informazioni dettagliate sull'installazione, accederea:docs.whirlpool.eu

Unità interna

La distanza dal pavimento deve essere maggiore di 2500 mm

La distanza dalla parete deve essere maggiore di 50 mm

NOTA: la figura sopra riportata è una semplice presentazione dell'apparecchio e potrebbe non corrispondere all'aspetto esterno dell'unità acquistata. L'installazione deve essere eseguita nel rispetto delle norme nazionali di cablaggio ed esclusivamente da personale autorizzato.

Unità esterna

La distanza tra l'ingresso dell'aria e la parete deve essere maggiore di 250 mm

acquistata. L'ing nel rispetto del esclusivamente La distanza tra l'ing dell'aria e la parete essere maggiore di magniore di 250 mm La distanza tra l'uscita dell'aria e la parete deve essere maggiore di 500 mm

La distanza tra l'ingresso dell'aria e la parete deve essere maggiore di 250 mm

Quando si installano i cavi di collegamento tra le unità, controllare che i colori dei fili e il numero di morsetti dell'unità esterna corrispondano a quelli dell'unità interna.

Specifiche del cavo

Capacità (Btu/h) Cavo di alimentazione Cavo di collegamento alimentazione
	Tipo Sezione normale Tipo Sezione normale
7K, 9K, 12K H07RN-F 1,0 mm	^2X3 H07RN-F 1,0 mm		^2X5
18K H07RN-F 1,5 mm	^2X3 H07RN-F 1,5 mm		^2X5
24 K H07RN-F 2,5 mm	^2X3 H07RN-F 2,5 mm		^2X5

Guida alla ricerca guasti

I problemi di funzionamento sono spesso dovuti a cause banali; prima di contattare il centro assistenza, consultare la tabella seguente. Si potranno risparmiare tempo e spese non necessarie.

Guasto Analisi
L'apparecchio non funziona	È intervenuto il dispositivo di protezione o è bruciato il fusibile?Attendere 3 minuti e riprovare ad accendere l'apparecchio. Il dispositivo di protezione potrebbe impedirne il funzionamento.Le batterie del telecomando sono scariche?La spina di alimentazione non è inserita bene nella presa?
Il climatizzatore non rinfresca o non riscalda	Il filtro dell'aria è sporco?Gli ingressi o le uscite del climatizzatore sono bloccati?La temperatura è regolata correttamente?Ci sono porte o finestre aperte?
Il telecomando non funziona	Può esservi stata una forte interferenza, per esempio dovuta a scariche elettrostatiche o anomalie dell'alimentazione elettrica? L'apparecchio mostrerà un funzionamento anomalo. In questo caso, scollegare l'apparecchio dall'alimentazione e ricollegarlo dopo 2-3 secondi.
Vi è un ritardo nel funzionamento	Il cambio di modalità durante il funzionamento viene eseguito con un ritardo di 3 minuti.
Odore strano	È possibile che un odore proveniente da altre fonti, quali mobili, sigarette ecc., venga aspirato nell'unità e soffiato fuori insieme all'aria.
Rumore di acqua corrente	Si tratta di un fenomeno normale causato dal flusso del refrigerante nel climatizzatore.In modalità Riscaldamento si avvertono i rumori di sbrinamento.
Schiocco o crepitio	Questo suono può essere causato dalla dilatazione o dalla contrazione del pannello frontale dovuta al cambio di temperatura.
Dall'uscita dell'aria fuoriesce una nebbiolina bianca	È presente una nebbiolina in un locale a bassa temperatura? Si tratta di un fenomeno normale, dovuto all'emissione di aria fresca dall'unità interna durante il funzionamento in modalità RAFFREDDAMENTO o DEUMIDIFICAZIONE.
La spia di funzionamento lampeggia e il ventilatore dell'unità si ferma.	L'apparecchio sta passando dalla modalità riscaldamento a quella di sbrinamento. La spia si spegne e l'apparecchio torna in modalità riscaldamento.

Nota: se i problemi persistono, spegnere l'apparecchio, scollegarlo dalla rete elettrica, quindi contattare il centro assistenza autorizzato Whirlpool più vicino. Non cercare di spostare, riparare, smontare o modificare da soli l'apparecchio.

SERVIZIO ASSISTENZA

Prima di contattare il servizio assistenza:

1. Provare a risolvere da soli il problema seguendo le indicazioni della sezione "Guida alla ricerca guasti".
2. Spegnere e riavviare l'apparecchio per verificare se l'anomalia persiste.

Qualora, una volta eseguiti i controlli di cui sopra, l'anomalia persista, contattare il servizio assistenza.

Prepararsi a fornire:

• una breve descrizione dell'anomalia;
• il modello del climatizzatore;
• il codice di assistenza (il numero che segue la parola Service sulla targhetta matricola adesiva posta sul lato o sul fondo dell'unità interna).
• È possibile trovare il numero di assistenza anche sul libretto di garanzia;
• il proprio indirizzo completo;
• il proprio numero di telefono.

Qualora si renda necessaria una riparazione, rivolgersi a un Servizio Assistenza autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione). Sarà necessario presentare la fattura originale. La mancata osservanza delle presenti istruzioni potrebbe compromettere la sicurezza e la qualità del prodotto.

SERVICE

0000 000 00000

Nota: il manuale completo dell'apparecchio può essere scaricato dal seguente sito web: docs.whirlpool.eu usando il codice QR.

Buton de pornire/oprire
