РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gold 100 5G MONITOR AUDIO

Введение 114 Основные особенности 114 Распаковка 115 Установка оснований 115 Шипы и ножки 116 Для твёрдых покрытий 116 Для ковровых покрытий 116 Защитные решётки 116 Настройка 117 Стереосистема 117 Многоканальная система 117 Настройка модели Gold FX 118 Крепление Gold FX к стене 120 Подключение акустических кабелей 121 Подключение зачищенного кабеля 121 Разъёмы типа «банан» 121 Подключение к одной паре клемм 121 Схема Bi-Wiring 122 Схема Bi-Amping 122 Эффект от подключения Bi-Wiring и Bi-Amping 122 Заглушки для портов фазоинвертора 123 Информация пользователя 125 monitoraudio.com 113Введение Достойный продолжатель традиций легендарной серии Gold, новая линейка акустических систем Gold выводит выдающиеся качества своей предшественницы на ещё более высокий уровень – ведь здесь используются передовые технические решения и новейшие материалы. В новой серии Gold акцент сделан на чистоте звучания, его детализации и максимальной достоверности воспроизведения. Неважно, что именно воспроизводится – эпичные звуковые ландшафты кинофильмов или ваша любимая музыка: модели серии Gold создают полный эффект присутствия. Поразительное внимание к деталям очевидно не только в звучании акустических систем новой серии Gold, но и в элементах их конструкции, изготавливаемых только из самых лучших материалов, обрабатываемых с особой тщательностью. Основные особенности

• Ленточный твитер C-CAM®, расширяющий частотный диапазон до 60 кГц

• Новые 5.5” и 6.5” НЧ-динамики C-CAM® – увеличенная площадь диффузора обеспечивает более высокую эффективность и улучшенную динамику

• Новый 4” СЧ-динамик C-CAM® и подвесной звуковой катушкой для предельного уменьшения

• Новый профиль диффузора RST® повышенной жёсткости уменьшает искажения

• Литое шасси из алюминиевого сплава существенно повышает жёсткость и сни- жает отражения

• Технология фазоинверторных портов HiVe® обеспечивает более плавный воздушный поток и более плотный бас

• Системы сквозного крепления динамиков одним болтом для расширения общей системы крепления, увеличения жёсткости и «развязывания» динамиков/экрана

• Литая терминальная панель из алюминиевого сплава для подключения по схеме bi-wiring и внутренней разводкой кабелями Pureow® Silver класса high-end

• Внутренние кабельные соединения Pureow® Silver

• Высококачественные кроссоверы с конденсаторами на основе полипропиленовой плёнки

• Кромки корпусов со скруглениями большого радиуса мимнимизируют отражения и обеспечивают более гладкую общую амплитудно-частотную характеристику

• Корпус криволинейного профиля повышает жёсткость и минимизирует эффект внутренних стоячих

• Подбираемый вручную натуральный шпон высшего качества (тёмный орех) или глянцевая лаком (чёрным, белым или цвета слоновой кости)

• Корпус из ДВП средней плотности толщиной 20 мм, в котором применяются как радиальные, так и поперечные распорки, повышающие жёсткость конструкции и снижающие окрашивание звука

• Невидимое магнитное крепление грилей

• Полнодиапазонная трёхполосная конструкция (Gold 200, 300 и C350)

• Литые основания из алюминиевого сплава и регулируемые по высоте опоры, пригодные как для твёрдых полов, так и для ковровых покрытий (только у Gold 200 и 300). Gold Series114РУССКИЙ

Распаковывайте колонки на чистом полу большой площади. Выньте из упаковки все дополнительные компоненты (опоры, болты, основания, грили и др.) и переверните коробку вверх дном. Поднимите коробку и снимите упаковочную торцевую заглушку. Снимите клейкую ленту, чтобы обнажить дно корпуса колонки. Модели Gold 50 или Gold 100 установите вертикально и удалите оставшиеся торцевые заглушки и пакеты. Прикрепите к корпусам опоры и расположите акустические системы в соответствии с инструкциями на странице 117. К моделям Gold 200 или Gold 300 прикрепите основания и опоры, прежде чем выполнять какие-либо дальнейшие действия. Установка оснований (только для моделей Gold 200 и Gold 300) Прикрепите к нижней части корпуса АС основание и опоры-шипы. См. страницу 116. Основания придают колонкам дополнительную устойчивость и улучшают акусти- ческие характеристики. Не рекомендуем устанавливать акустические системы без прикреплённых оснований во избежание неустойчивости при эксплуатации.

monitoraudio.com 115Шипы и ножки Для твёрдых покрытий (только для Gold 200 и Gold 300) Опоры предварительно собраны для использования на твёрдых покрытиях. Прикрепите их к основаниям: полностью вкрутите опоры в два отверстия в каждой из половин основания. Осторожно переверните колонку в вертикальное положение. Установите каждую из АС на абсолютно ровной поверхности. При наличии неровности немного выкрутите соответствующую опору и попробуйте установить колонку еще раз – до тех пор, пока АС не будут стоять абсолютно ровно. Используйте стопор- ные гайки (см. рис. на стр. 115) для фиксации опоры. Для ковровых покрытий (только для Gold 200 & Gold 300) Для установки АС на ковровое покрытие выньте из упаковки шипы и вкрутите их в опоры, как показано на рисунке. Убедитесь, что под ковром нет скрытых проводов, которые могут быть повреждены шипами. Осторожно переверните колонку в вертикальное положение. Установите каждую из АС на абсолютно ровной поверхности. При наличии неровности немного выкрутите соответствующую опору и попробуйте установить колонку еще раз – до тех пор, пока АС не будут стоять абсолютно ровно. Используйте стопор- ные гайки (см. рис. на стр. 115) для фиксации опоры. Защитные решётки Решётки удерживаются на месте магнитами, скрытыми в корпусе (кроме Gold FX). Прикрепляя грили, убедитесь, что они правильно сориентированы и приложите их к корпусам. Магниты притянут решётки и зафиксируют их на месте, но для полного совмещения с углами корпусов может потребоваться небольшая подгонка. Модель Gold FX продаётся с грилями, установленными на заводе-изготовителе. Для их отсоединения аккуратно отведите их от корпуса кончиками пальцев. Для крепления к корпусу каждой Gold FX имеются три отдельных гриля. ОСТОРОЖНО: Обязательно отсоединяйте грили перед перемещением или подъемом акустических систем. Gold Series116РУССКИЙ

Стереосистема В стереосистеме позиция слушателя и колонки должны образовывать равносторонний треугольник. АС должны располагаться на расстоянии примерно 1.8 – 3 м друг от друга. Расстояние от задней стены варьируется в зависимости от модели, однако расстояние до боковых стен должно составлять как минимум 91 см.

• Gold 300: до 91 см При подготовке к эксплуатации настоятельно рекомендуем поэкспериментировать, поскольку оптимальные характеристики для разных слушателей индивидуальны. Если, например, на слух недостаточно басов, попробуйте переместить колонки ближе к стене. Если басы чрезмерны, сделайте наоборот. Кроме того, прочтите на странице 123 информацию, касающуюся заглушек портов. Если утрачен стереообраз, попробуйте немного развернуть акустические системы вовнутрь. Звук должен восприниматься как исходящий из центральной точки между АС, а не из самих АС. Многоканальная система Иллюстрации на стр. 119 и 120 показывают оптимальное размещение и конфигурации помещения для прослушивания и просмотра аудио-видео контента. Фронтальные и в некоторых случаях тыловые АС должны располагаться на расстоянии примерно 1.8 –

2.5 м друг от друга и как минимум в 25 см от стены.

Если при воспроизведении музыки звук перенасыщен басами или в комнате генерируется низкочастотный гул, попробуйте переместить колонки подальше от стен или отрегулировать частоту среза кроссовера акустических систем и сабвуфера. Попробуйте изменить расположение сабвуфера. Если это невозможно, попробуйте вставить в фазоинверторные порты прилагаемые заглушки (см. стр. 123). Акустическая система центрального канала должна располагаться так, чтобы она, находясь в поле зрения, была направлена прямо на вас и находилась примерно на высоте ушей. Если она находится ниже или выше, воспользуйтесь небольшими резиновыми опорами, чтобы немного ее наклонить в ту или другую сторону. Колонки Gold FX должны быть расположены в соответствии с приведенными ниже иллюстрациями и инструкциями примерно на 60 см выше уровня ушей слушателя. ПРИМЕЧАНИЕ: при использовании двух пар Gold FX в семиканальной системе, задайте для левой тыловой АС установку «Right», а для правой тыловой АС – установку «Left». Для всех четырёх АС должен быть задан дипольный режим. monitoraudio.com 117Настройка модели Gold FX Gold FX – акустические системы, которые можно адаптировать для лево- или право- канального использования нажатием переключателя. Кроме того, они могут работать в дипольном или монопольном режиме. По умолчанию задан монопольный режим. В монопольном режиме активированы только основные динамики. В дипольном режиме основной твитер отключён и активированы боковые драйверы и твитеры. Твитеры, излучающие вперед, не совпадают по фазе с остальными динамиками. Рекомендуем эту конфигурацию в случае использования двух пар Gold FX в составе семиканальной системы (см. изобр. положений переключателей на стр. 119 и 120). ПРИМЕЧАНИЕ: Перед изменением положений переключателей усилитель должен быть выключен во избежание повреждения. Переключатель ослабления сигнала твитера. Этот переключатель регулирует уровень сигнала основного твитера. Когда он находится в среднем положении, сигнал не ослабляется. Положение «-» соответствует ослаблению уровня ВЧ на 3 дБ, а «+» – его усилению на ту же величину. Переключатель положения. Этим переключателем задается положение акустических систем (см. изобр. положений переключателя на стр. 119 и 120). Использование переключателя имеет смысл только в дипольном

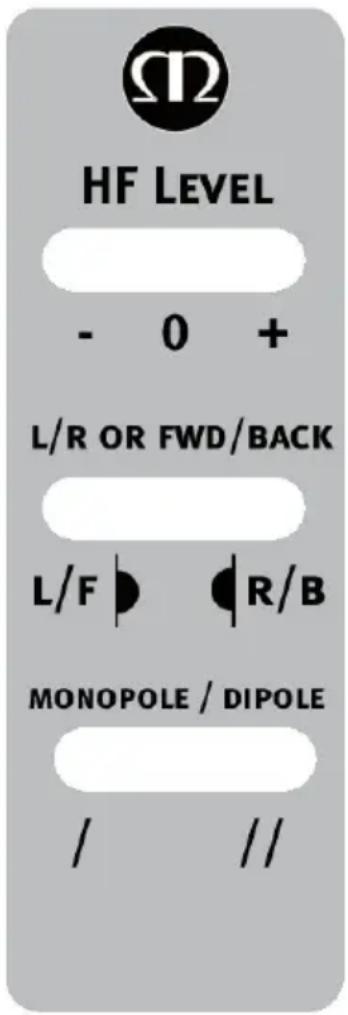

Переключатель монопольного/ дипольного режимов. Задаёт режим работы акустических систем. Если колонки используются в пятиканальной конфигурации в качестве тыловых, установите переключатель на монопольный режим. Если акустические системы используются в семиканальной конфигурации в качестве боковых, установите переклю- чатель на дипольный режим. Если используются боковые и тыловые Gold FX, переключите их в дипольный режим (см. изобр. положений переключателя на стр. 119 и 120). Если вы используете 12-вольтный триггер, установите переключатель на монопольный режим. Триггер будет переключать реле для активирования дипольного режима. 12-вольтный триггер. Поддерживается некоторыми AV- ресиверами. Триггер можно адаптировать для переключения колонок в дипольный режим. Например, многоканальную музыку следует слушать в монопольном, а звуковое сопровождение кинофильмов – в дипольном режиме. Данная функция делает переключение между двумя режимами автоматическим. Дополнительная информация содержится в руководстве по эксплуатации вашего AV-ресивера. Gold Series118Русский

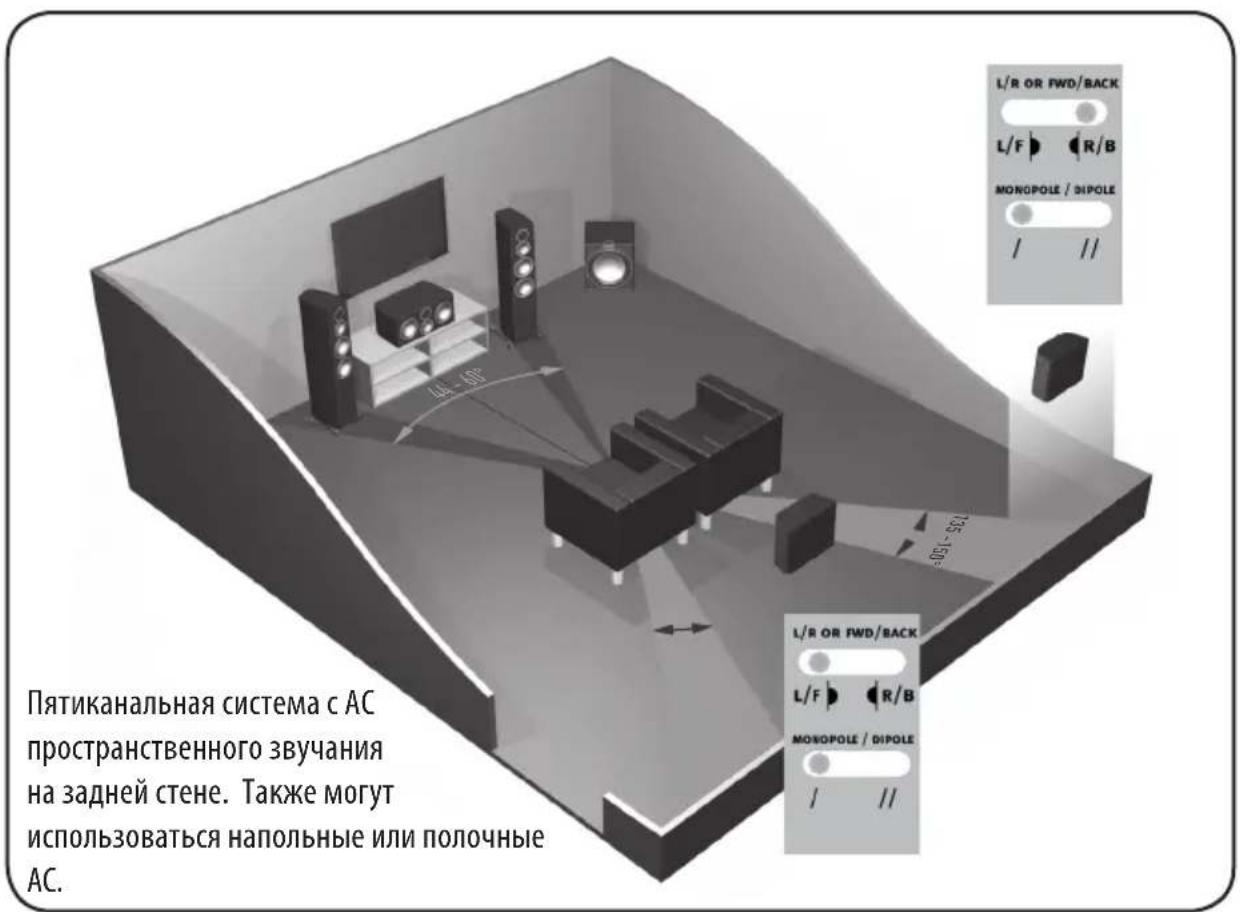

135 -150° Пятиканальная система с АС пространственного звучания на задней стене. Также могут использоваться напольные или полочные

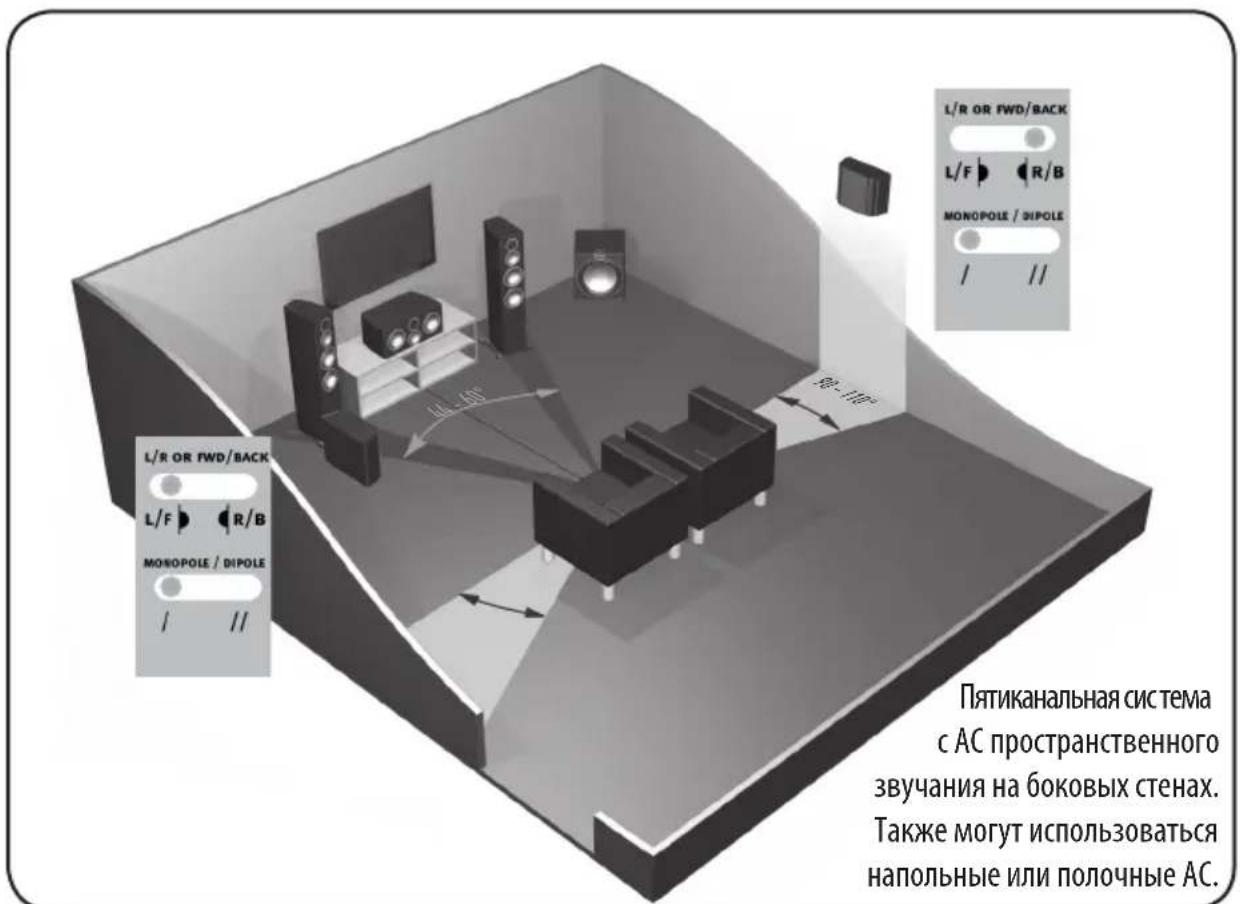

Пятиканальная сис тема с АС пространственного звучания на боковых стенах. Также могут использоваться напольные или полочные АС. monitoraudio.com 119Крепление Gold FX к стене ОСТОРОЖНО: Обязательно заранее определите, где именно будут размещать- ся Gold FX, и выясните структуру стены. Если вы не уверены, что способны выполнить надёжное и безопасное крепление этих АС самостоятельно, не пытайтесь это сделать, а воспользуйтесь услугами квалифицированного специалиста. ОСТОРОЖНО: Убедитесь, что в стене в местах крепления АС не проходят водопроводные трубы или электрические кабели. Работайте на безопасной стремянке и не тяните за провода. ПРИМЕЧАНИЕ: Винты и дюбели для крепления к стене к Gold FX не входят в комплект поставки. Используйте только крепёжные изделия соответствую-щие типу конструкции стены, к которой будут крепиться Gold FX. Для крепления Gold FX к стене рекомендуем использовать монтажный шаблон, входящий в комплект поставки. Прикрепите кронштейн к стене, подсоедините акустические и 12-вольтные триггерные кабели (если используются) и навесьте акустическую систему на кронштейн.

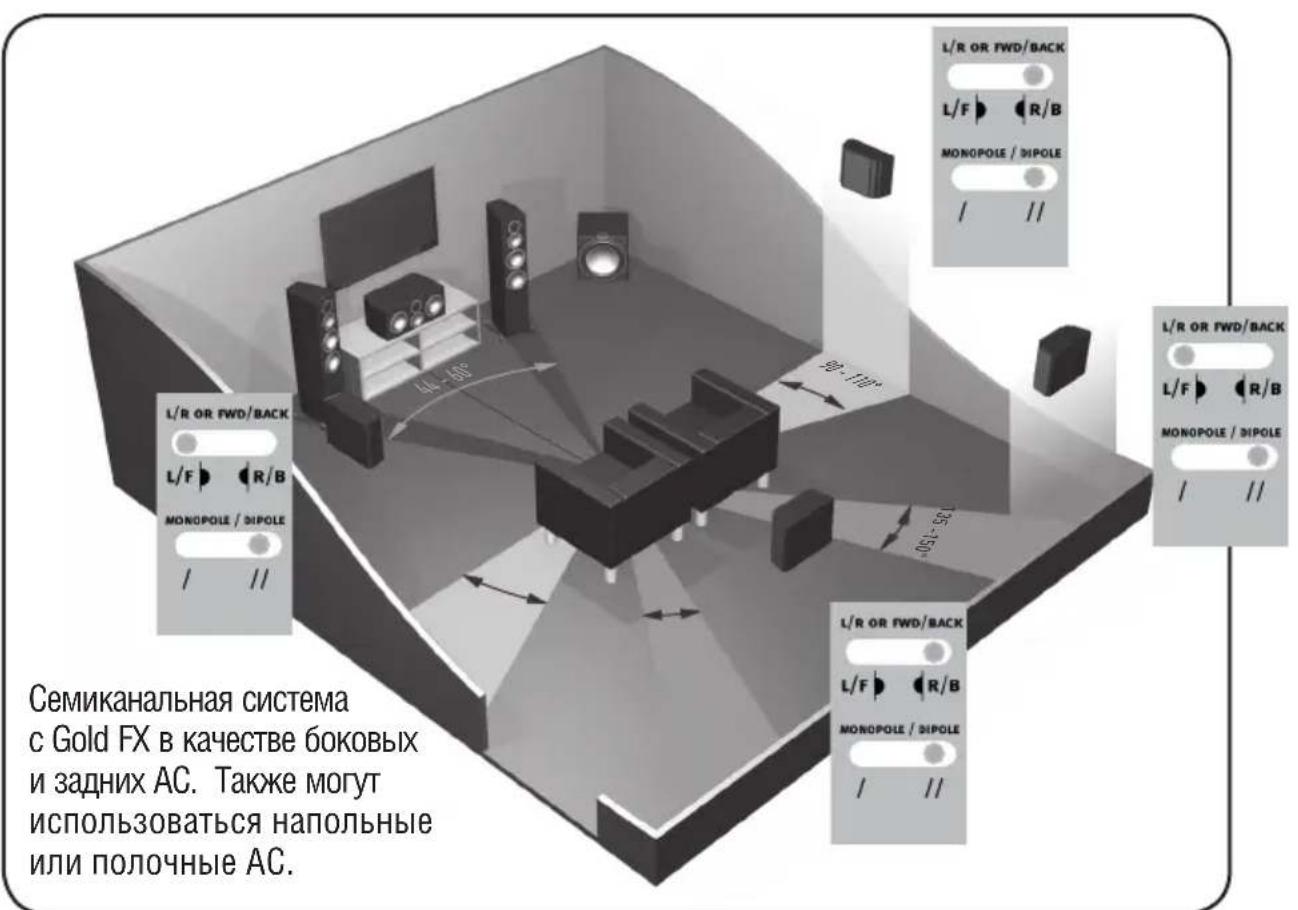

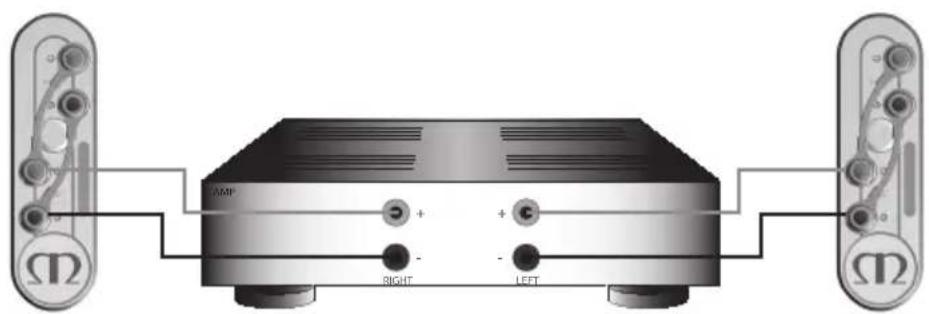

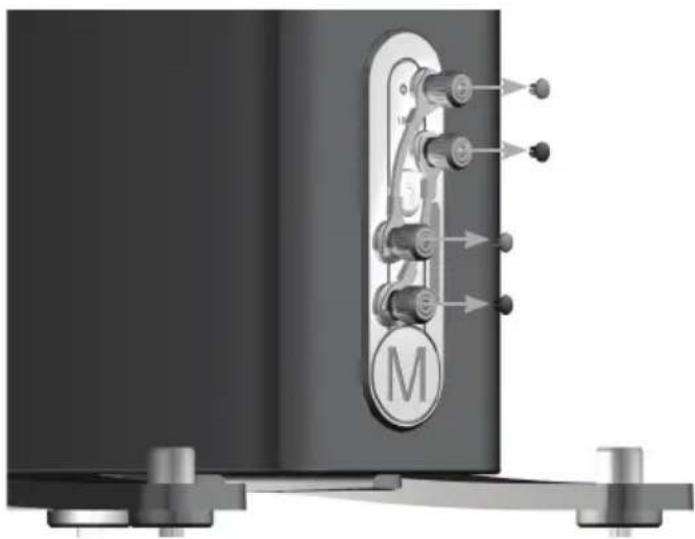

135 -150° Семиканальная система с Gold FX в качестве боковых и задних АС. Также могут использоваться напольные или полочные АС. Gold Series120РУССКИЙ Подключение акустических кабелей Подключение зачищенного кабеля Открутите винтовую клемму и пропустите зачищенный провод через сквозное отверстие. Затяните клемму, чтобы зафиксировать кабель. Разъёмы типа «банан» Снимите с клемм пластиковые заглушки и вставьте штекеры «банан» в открывшиеся стандартные 4-мм отверстия. Для прижатия штекеров могут потребоваться щипчики. Подключение к одной паре клемм Подсоедините к разъёмам колонок по одной паре кабелей. Встроенный кроссовер направляет разделяемые полосы частот на соответствующие динамики. Кабели можно без проблем подключить как к верхним, так и к нижним клеммам или даже по диагонали (для достижения оптимальных результатов желательно поэкспериментировать). ПРИМЕЧАНИЕ: Если используете этот метод, НЕ снимайте с клемм перемычки. LEFT

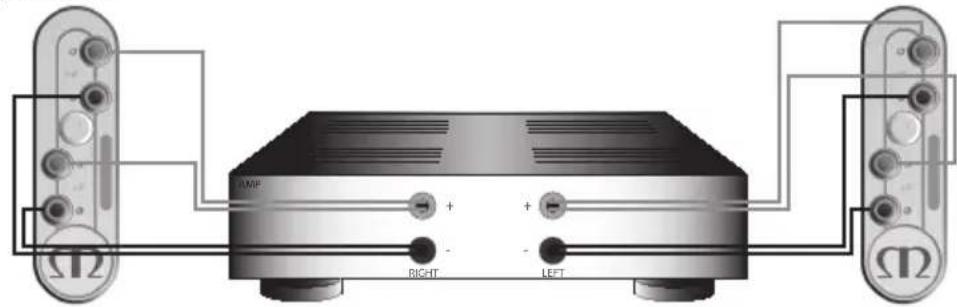

monitoraudio.com 121схема Bi-Wiring Подключение по схеме bi-wiring осуществляется через раздельные пары клемм. В мо- делях серии Gold к нижним клеммам подсоединяются НЧ-динамики, а к верхним – твитер (двухполосные модели) или СЧ-динамик и твитер (трёхполосные модели). ПРИМЕЧАНИЕ: Если используете этот метод, ОБЯЗАТЕЛЬНО снимите с клемм

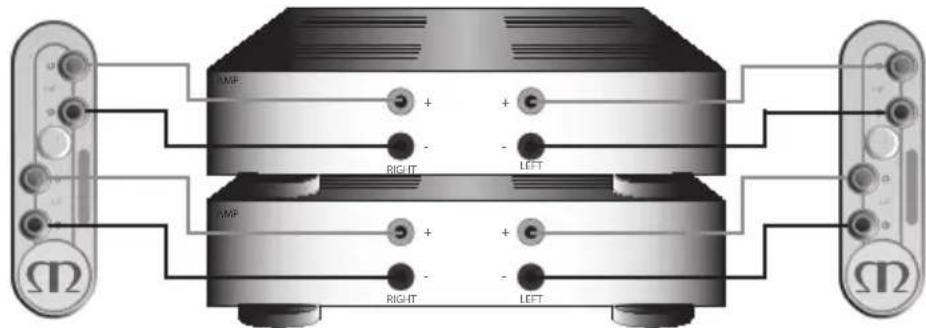

схема Bi-Amping Отличается от подключения по схеме bi-wiring только наличием второго усилителя. Подсоедините набор кабелей от одного усилителя к верхним клеммам и набор кабелей от другого – к нижним. ПРИМЕЧАНИЕ: Если используете этот метод, ОБЯЗАТЕЛЬНО снимите с клемм

Эффект от подключения Bi-Wiring и Bi-Amping Кроссовер колонки изменяет сопротивление, действующее на саму АС и на усилитель мощности. Если при этом полнодиапазонный сигнал подаётся на клеммы полно- диапазонной АС, НЧ-динамик принимает только низкочастотные, СЧ-динамик – только среднечастотные, а твитер – только высокочастотные составляющие. Подключив разные кабели к низкочастотным и высокочастотным клеммам, мы передаём по ним передаются разные сигналы: по низкочастотному – преимущественно низкочастотные, а по высокочастотному – главным образом высокочастотные. Т.о. мощные импульсы и выбросы тока, необходимые при воспроизведении партий контрабаса и ударных, не влияют на нежные звуки флейты или цимбал. LEFT

Gold Series122РУССКИЙ На обеих парах клемм колонки, подключённой одной парой кабелей, возникают нежелательные механические и электрические резонансы, которые подавляются усилителем не полностью и ухудшают качество звучания. При подключении по схеме bi-wiring или bi-amping это взаимодействие сведено к минимуму, что обеспечивает более «чистый» сигнал на клеммах АС, и, поскольку верхние и нижние частоты изначально разделены, каждая из полос оказывает минимальное воздействие на другую: по сути, громкие низы не подавляют более тихие верхи. bi-wiring/bi-amping придаёт звучанию средних и высоких частот дополнительную чистоту и детализацию, а бас звучит динамичнее и плотнее. Улучшается формирование звуковой сцены и её пространственная локализация. Заглушки для портов фазоинвертора ПРЕДУПРЕЖДЕНИЕ: Не вставляйте заглушки в порты слишком глубоко: вставка из пеноматериала может провалиться внутрь корпуса. Если колонки устанавливаются в небольшой комнате или помещении, где отдача на нижних частотах излишне акцентированная, целесообразно установить заглушки. Прежде чем их устанавливать, рекомендуем поэкспериментировать с размещением колонок в помещении. Для получения оптимальных характеристик не располагайте АС слишком близко к стенам или вблизи углов комнаты (см. стр. 117). Если расположение акустических систем предопределено интерьером, прочтите пункт 1 (для Gold 50 или Gold 100) или пункт 2 для (Gold 200 или Gold 300).

1. Если полочные Gold 50 или Gold 100 должны располагаться на малом расстоянии

(до 20 см) от задней стены (например, на полке в шкафу или на стойке близко к стене), рекомендуем вставить заглушки. Это уменьшит басовый гул и позволит динамикам работать наилучшим образом в имеющихся условиях. Гул обычно возникает тогда, когда низкочастотная энергия от динамика возбуждает собственные резонансы помещения и создает акцент на какой-то определенной частоте или группе частот.

2. Если напольные Gold 200 или Gold 300 должны располагаться на малом расстоянии (до 45 см)

от задней стены, рекомендуем вставить прилагаемые заглушки. Это уменьшит басовый гул и позволит динамикам работать наилучшим образом в имеющихся условиях. Гул обычно возникает тогда, когда низкочастотная энергия от динамика возбуждает собственные резонансы помещения и создает акцент на какой-то определенной частоте или группе частот. Когда заглушки вставлены в порты, общая глубина баса не уменьшается, однако создаваемая на выходе басовая энергетика вблизи частоты настройки портов при этом меньше. Как следствие, уменьшается басовый гул и бас становится чище и динамичнее. В любом случае настоятельно рекомендуем поэкспериментировать. monitoraudio.com 123Gold 50 Gold 100 Gold 200 Gold 300 Gold С150 Gold С350 Gold FX

Двухполосная Двухполосная Трёхполосная Трёхполосная Двухполосная Трёхполосная Двухполосная Частотный диапазон 55 – 60000 Гц 42 – 60000 Гц 35 – 60000 Гц 30 – 60000 Гц 55 – 60000 Гц 40 – 60000 Гц 60 – 60000 Гц Чувствительность (1 Вт на 1 м) 86 дБ 88 дБ 89 дБ 90 дБ 89 дБ 90 дБ 87 дБ Сопротивление 8 Ом 8 Ом 8 Ом 8 Ом 8 Ом 8 Ом 8 Ом Максим. уровень звукового давления

109.8 дБА 112.6 дБА 114.5 дБА 116.8 дБА 111.5 дБА 113.8 дБА 110.8 дБА

Мощность (RMS) 100 Вт 120 Вт 150 Вт 200 Вт 150 Вт 200 Вт 100 Вт Рекомендованная мощность усилителя 50 – 100 Вт 60 – 120 Вт 100 – 150 Вт 100 – 200 Вт 100 – 150 Вт 100 – 200 Вт 50 – 100 Вт Тип корпуса Фазоинверторный порт HiVe

Фазоинверторный порт HiVe

Фазоинверторный порт HiVe

Фазоинверторный порт HiVe

Закрытый корпус Закрытый корпус Закрытый корпус Частота среза

НЧ/СЧ: 400 Гц СЧ/ВЧ: 2.6 кГц НЧ/СЧ: 790 Гц СЧ/ВЧ: 2.3 кГц

НЧ/СЧ: 800 Гц СЧ/ВЧ: 2.3 кГц Bi-Pole: 2.3 кГц Di-pole: 2.6 кГц

ВЧ: 1 x ленточный C-CAM

ВЧ: 1 x ленточный C-CAM

ВЧ: 1 x ленточный C-CAM

ВЧ: 1 x ленточный C-CAM

ВЧ: 1 x ленточный C-CAM

ВЧ: 1 x ленточный C-CAM

ВЧ: 1 x ленточный C-CAM

2 x 25 мм золотой купол C-CAM

Габариты корпуса (В х Ш х Г) 300 x 170 x 263 мм 362 x 210 x 303 мм 951 x 170 x 300 мм 1060 x 210 x 330 мм 172 x 461 x 303 мм 254 x 581 x 333 мм 310 x 390 x 160 мм Полные габариты, включая клеммы, основания и шипы (В х Ш х Г) 300 x 170 x 290 мм 362 x 210 x 330 мм 995 x 274 x 370 мм 1105 x 317 x 370 мм 172 x 461 x 330 мм 254 x 581 x 360 мм 310 x 390 x 168 мм

Информация пользователя Сведения об изделии

Серийный номер Дата продажи Сведения о продавце

Компания Monitor Audio сохраняет за собой право изменять технические характе- ристики без предварительного уведомления. Зарегистрируйте приобретённое изделие на сайте www.monitoraudio.com. monitoraudio.com 125Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ England Tel: +44 (0)1268 740580 Fax: +44 (0)1268 740589 Email: info@monitoraudio.co.uk Web: www.monitoraudio.com Designed and Engineered in the United kingdom Made in China © 2014. Version 1
