BEDIENUNGSANLEITUNG Gold 100 5G MONITOR AUDIO

  • C-CAM® Ribbon-Hochtöner-Design – bietet Erweiterung zu erstklassigen 60kHz.
  • Neue 5,5”- und 6,5”-Basstreiber mit C-CAM® Kegel – die größere Kolbenäche bietet eine höhere Ezienz und bessere Dynamik.
  • Neuer spezieller 4“-Mitteltontreiber mit C-CAM® Kegel und vorstehender Schwingspule für sehr geringen Verzerrungen.
  • Neues RST® Kegel-Prol für eine verbesserte Membranfestigkeit und Verringerung der Verzerrung.
  • Druckguss-Alu-Chassis-Design für erstaunliche Festigkeit und geringere Reexionseigenschaften.
  • Die Hive® Port-Technologie sorgt für einen sanfteren Luftstrom für ein exzellentes Impulsverhalten und einen kräftigen Bass.
  • Einzelschrauben-Treibersysteme für verbesserte Gesamt-Verstrebungen, Festigkeit und Treiber-/ Schall-Entkoppelung.
  • Anschlussplatinen mit Druckguss-Legierung mit hochwertigen Bi-Verkabelungsanschlüssen, High- End-Steckanschlüsse und Pureow® Silver-Link-Kabel.
  • Interne Pureow® Silver-Verkabelung.
  • Hochwertige Frequenzweichen mit Premium-Qualitäts-Polypropylenfolie-Kondensatoren, die durchgehend verwendet werden.
  • Gehäuse mit großem Radius sorgt für eine niedrige Diraktion und einen sanfteren Gesamtfrequenzgang.
  • Geschwungenes Gehäuseprol für erhöhte Stabilität und reduzierte interne Stehwellen.
  • Handselektiertes Holzfurnier in Premium-Qualität (Nussbaum dunkel) oder Hochglanz-Oberächen (schwarz, weiß oder Ebenholz).
  • Starre 20-mm-MDF-Konstruktion mit Radial- und Querverstrebungstechniken für hohe Stabilität und geringer Gehäuseverfärbung.
  • Die unsichtbare Magnetgitter-Befestigung sorgt für ein sauberes, dynamisches Design bei Einsatz ohne Gitter.
  • 3-Wege-Design (Gold 200, 300 & Gold C350).

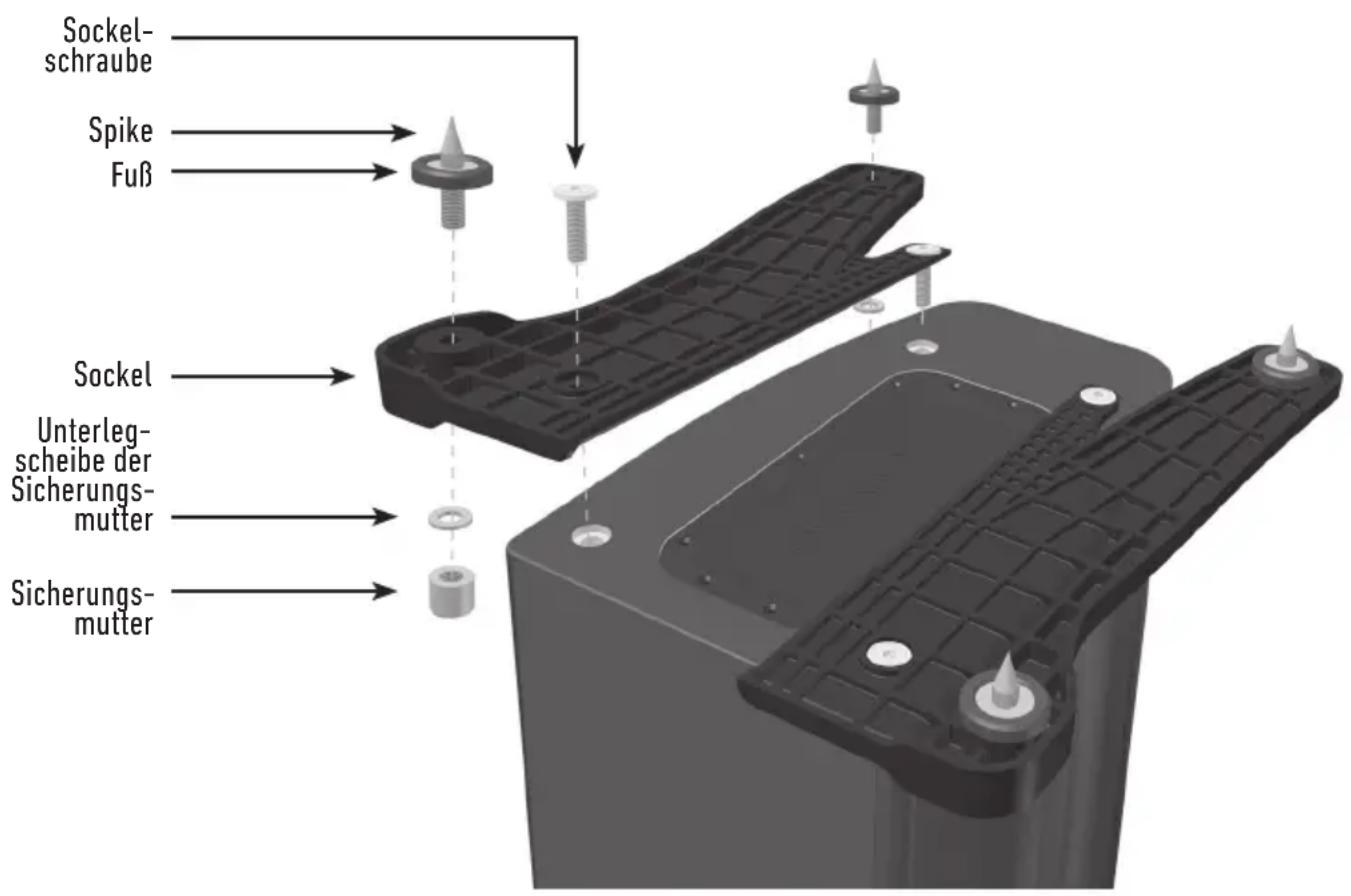

  • Sockelstrukturen mit Druckgusslegierung und verstellbaren Füßen für harte Bodenbeläge und Teppichböden (Gold 200 und 300). Gold Series44DEutSCH Auspacken Vergewissern Sie sich, dass der Bodenbereich frei ist, bevor Sie die Lautsprecher auspacken. Entfernen Sie alle losen Bauteile aus der Verpackung (Fuß, Bolzen, Sockel, Gitter usw.) und drehen Sie den Karton um. Heben Sie den Karton an und entfernen Sie das Endstück der Verpackung. Entfernen Sie das Klebeband vom Beutel und legen Sie die Unterseite des Gehäuses frei. Stellen Sie beim Gold 50 und Gold 100 das Gehäuse aufrecht und entfernen Sie die übrige Verpackung, Endstück und den Beutel. Platzieren Sie das Gehäuse auf dem Ständer und positionieren sie es entsprechend den Anweisungen auf Seite 47. Passen Sie beim Gold 200 und Gold 300 Sockel und Füße ein, bevor Sie fortfahren. Sockelbefestigung (nur Gold 200 & 300) Montieren Sie die Sockelleisten und Spike-Füße an der Unterseite der einzelnen Lautsprecher. Lesen Sie Seite46. Die Sockel dienen der Stabilität und der Verbesserung der akustischen Eigenschaften der Lautsprecher. Aufgrund der konischen Form des Gehäuses ist es nicht empfehlenswert, es zu installieren, bevor der Sockel angebracht wurde, da die Lautsprecher dann wahrscheinlich instabil sind. Sockel- schraube Spike Fuß Sockel Unterleg- scheibe der Sicherungs- mutter Sicherungs- mutter monitoraudio.com 45Spikes und Füße Bei Holzböden/harten Bodenbelägen (nur Gold 200 & 300) Der Fuß wird für die Verwendung auf harten/festen Böden oder auf Böden, bei denen Spikes nicht geeignet sind, fertig montiert ausgeliefert. Sie müssen ihn nur noch an den Sockelleisten anbringen. Dazu schrauben Sie die Füße vollständig in die zwei Gewindeeinsätze in jede Hälfte des Sockels. Drehen Sie das Gehäuse sehr vorsichtig in die richtige Position. Stellen Sie das Gehäuse an den gewünschten Standort und vergewissern Sie sich, dass alle Seiten gleichmäßig hoch sind. Wenn das Gehäuse leicht uneben steht, schrauben Sie den tiefsten Fuß etwas heraus und prüfen Sie das Gehäuse erneut. Wiederholen Sie diesen Schritt so lange, bis das Gehäuse nicht mehr uneben steht. Verwenden Sie zur sicheren Befestigung die Sicherungsmuttern (siehe Abb. Seite 45) am Fuß, um unerwünschten Vibrationen zu vermeiden. Bei Teppichböden (nur Gold 200 & 300) Bei Montage auf Teppichböden entfernen Sie den Spike aus der Verpackung und befestigen Sie ihn am Fuß, wie dargestellt. Vergewissern Sie sich bitte, dass unter dem Teppich keine versteckten Kabel verlaufen, die durch die Spikes beschädigt werden könnten. Drehen Sie das Gehäuse sehr vorsichtig in die richtige Position. Stellen Sie das Gehäuse an den gewünschten Standort und vergewissern Sie sich, dass alle Seiten gleichmäßig hoch sind. Wenn das Gehäuse leicht uneben steht, schrauben Sie den tiefsten Fuß etwas heraus und prüfen Sie das Gehäuse erneut. Wiederholen Sie diesen Schritt so lange, bis das Gehäuse nicht mehr uneben steht. Verwenden Sie zur sicheren Befestigung die Sicherungsmuttern (siehe Abb. Seite 45) am Fuß, um unerwünschten Vibrationen zu vermeiden. Gitter Diese Gitter werden unsichtbar durch Magnete im Gehäuse an Ort und Stelle gehalten (außer beim Gold FX). Bei der Anbringung sollten Sie sich zuerst vergewissern, dass sie richtig herum positioniert sind (Plakette unten). Setzen Sie sie anschließend an das Gehäuse. Die Magnete sollten in Position einrasten. Eventuell ist etwas Feineinstellung notwendig, um sicherzustellen, dass sie richtig auf dem Gehäuse sitzen. Der Gold FX ist serienmäßig mit angebrachten Gittern ausgestattet. Um diese Gitter zu entfernen, ziehen Sie sie vorsichtig mit den Fingerspitzen vom Gehäuse ab. An jedem Gold FX Gehäuse sind drei separate Gitter angebracht. ACHTUNG: Entfernen Sie die Gitter vor jedem Anheben und Umstellen der Lautsprecher. Gold Series46DEutSCH Einstellung Zweikanal-Aufstellung Bei einem Zweikanalsystem sollten die Hörposition und die Lautsprecher ein gleichseitiges Dreieck bilden. Stellen Sie die Lautsprecher mit einem Abstand von etwa 1,8 bis 3 m auf. Der ideale Abstand von der Rückwand hängt vom Lautsprecher ab (siehe Liste unten), allerdings müssen sie mindestens 3 Fuß (91 cm) von den Seitenwänden entfernt stehen.
  • Gold 50 und Gold 100 8 - 18 Zoll (20 - 45cm)
  • Gold 200 18 - 24 Zoll (45 - 60cm)
  • Gold 300 bis 36 Zoll (91cm) Es wird nachdrücklich empfohlen, bei der ersten Aufstellung der Lautsprecher zu experimentieren, da die Umgebung und die persönlichen Klangvorlieben bei jeder Einrichtung variieren. Wenn beispielsweise der Bass nicht stark genug ist, stellen Sie Ihre Lautsprecher etwas näher an die Wand. Der umgekehrte Weg ist empfehlenswert, wenn es übermäßigen Bass gibt. Lesen Sie diesbezüglich auch die Informationen auf Seite53 über die Anschlusspfropfen. Wenn das Stereo-Erlebnis verloren geht, drehen Sie die Lautsprecher etwas nach innen. Der Klang sollte vom Mittelpunkt zwischen den Lautsprechern ausgehen und nicht von den eigentlichen Lautsprechern. AV-Aufstellung Die Abbildungen auf den Seiten 49 und 50 zeigen die optimale Aufstellung und geben einige Beispiele für die Raumaufteilung bei AV-Anwendungen. Die vorderen und in einigen Fällen auch die hinteren am Boden stehenden Lautsprecher sowie Lautsprecher mit Standhalterung sollten etwa in einem Abstand von 1,8m bis 2,5m zueinander und mit einem Abstand von etwa 25cm zur Wand aufgestellt werden. Wenn der Klang zu basslastig ist oder im Raum bei der Musikwiedergabe (ohne Subwoofer) ein Bassdröhnen auftritt, stellen Sie die Lautsprecher etwas weiter von den Wänden entfernt auf. Oder passen Sie die Frequenzregelung der Lautsprecher und/oder des Subwoofers an. Versuchen Sie zudem, die Position des Subwoofers zu ändern. Ist dies nicht möglich, so verwenden Sie bitte die mitgelieferten Anschlusspfropfen (nicht beim GoldFX und Gold-Center enthalten). Siehe Seite53. Der Gold Center-Lautsprecher sollte so aufgestellt werden, dass er auf Ihre Betrachtungsposition ausgerichtet ist und sich etwa in Ohrhöhe bendet. Falls er sich unter oder über Ohrhöhe bendet, verwenden Sie Gummifüße (es werden kleine Füße mitgeliefert), um den Winkel geringfügig anzupassen. Die Gold FX-Lautsprecher sollten entsprechend den unten angegebenen Abbildungen und Anleitungen aufgestellt werden – etwa 60cm zur Unterseite des Lautsprechers über Ohrhöhe Ihrer Hörposition. HINWEIS: Bei der Verwendung von zwei Paaren Gold FX-Lautsprechern in einem 7.1-System stellen Sie den hinteren linken Surround-Lautsprecher auf RECHTS und den hinteren rechten Surround- Lautsprecher auf LINKS ein. Der Grund hierfür ist die Hochtöner-Phasenlage. Alle vier Lautsprecher müssen in den dipolaren Modus gestellt werden. monitoraudio.com 47AufstellungdesGoldFX Die Gold FX sind unabhängige Lautsprecher, die per Knopfdruck entweder auf links oder rechts eingestellt werden können. Ebenso können sie in entweder im dipolaren oder monopolaren Modus betrieben werden. Die Werkseinstellung ist monopolar. Im monopolaren Betrieb sind nur die Haupttreiber und Hochtöner aktiv. Im dipolaren Modus wird der Haupt-Hochtöner deaktiviert und die Seiten- und Hochtöner sind aktiv. Die von vorn kommenden Hochtöner sind im Vergleich zu den anderen Hochtönern und der Mittel-/Bass-Einheit phasenverschoben. Am besten experimentieren Sie mit dieser Konguration, wenn Sie zwei Paar Gold FX-Lautsprecher in einem 7.1-Kanalsystem verwenden – stellen Sie dabei die Gold FX-Lautsprecher an den Seitenwänden und der Rückwand auf. Es ist entscheidend, dass die Lautsprecher in einem 7.1-Kanalsystem richtig positioniert sind. Beziehen Sie sich auf die Bilder zum Positionswechsel auf die Seiten49 und 50. HINWEIS: Vor Anpassung der Schalter stellen Sie bitte sicher, dass zumindest der Verstärker ausgeschaltet ist. Dies dient dem Schutz Ihres Verstärkers. Hochtöner-Bedämpfungsschalter: Dieser Schalter regelt den Pegel des Haupthochfrequenz-Hochtöners. In der mittleren Position gibt es keine Dämpfung. In der ‘-’ Position werden die hohen Frequenzen um 3dB abgeschwächt. In der ‘+ Position werden die hohen Frequenzen um 3 dB verstärkt. Standortschalter: Dieser Schalter wird bei der Standortbestimmung des GoldFX verwendet. Bitte beachten Sie die Abbildungen auf den Seiten 49 und 50 für die korrekte Positionierung. Dies macht nur im dipolaren Modus einen Unterschied. Monopolarer/dipolarer Schalter: Dieser Schalter bestimmt den aktuellen Modus des GoldFX. Wenn er als Rücklautsprecher Teil eines 5.1-Systems ist, stellen Sie den Schalter auf monopolar. Es schadet jedoch nicht, zu experimentieren und in den dipolaren Modus zu schalten. Wenn er als Seitenlautsprecher Teil eines 7.1-Systems ist, stellen Sie den Schalter auf dipolar. Bei Verwendung von 4 Gold FX-Lautsprechern (seitlich und hinten), stellen Sie alle in den dipolaren Modus. Bitte beachten Sie die Abbildungen auf den Seiten 49 und 50, um die Einstellung der Lage der Schalter je nach System zu bestimmen. Wenn Sie den 12V-Trigger verwenden, stellen Sie den Schalter auf den monopolaren Betrieb. Der Auslöser schaltet ein Relais, um den dipolaren Modus zu aktivieren. 12-Volt-Trigger: (Nicht abgebildet) Diese Funktion ist bei einigen AV-Verstärkern vorhanden. Es ist möglich, den 12V-Trigger anzupassen, um für bestimmte Quellen die Lautsprecher auf dipolar zu schalten. Beispielsweise sollte Mehrkanalmusik im monopolaren Modus angehört werden, Filme jedoch im dipolaren Modus wiedergegeben werden. Diese Funktion automatisiert das Umschalten zwischen den beiden Modi. Weitere Anweisungen nden Sie im AV-Verstärker-Handbuch. Gold Series48DEutSCH

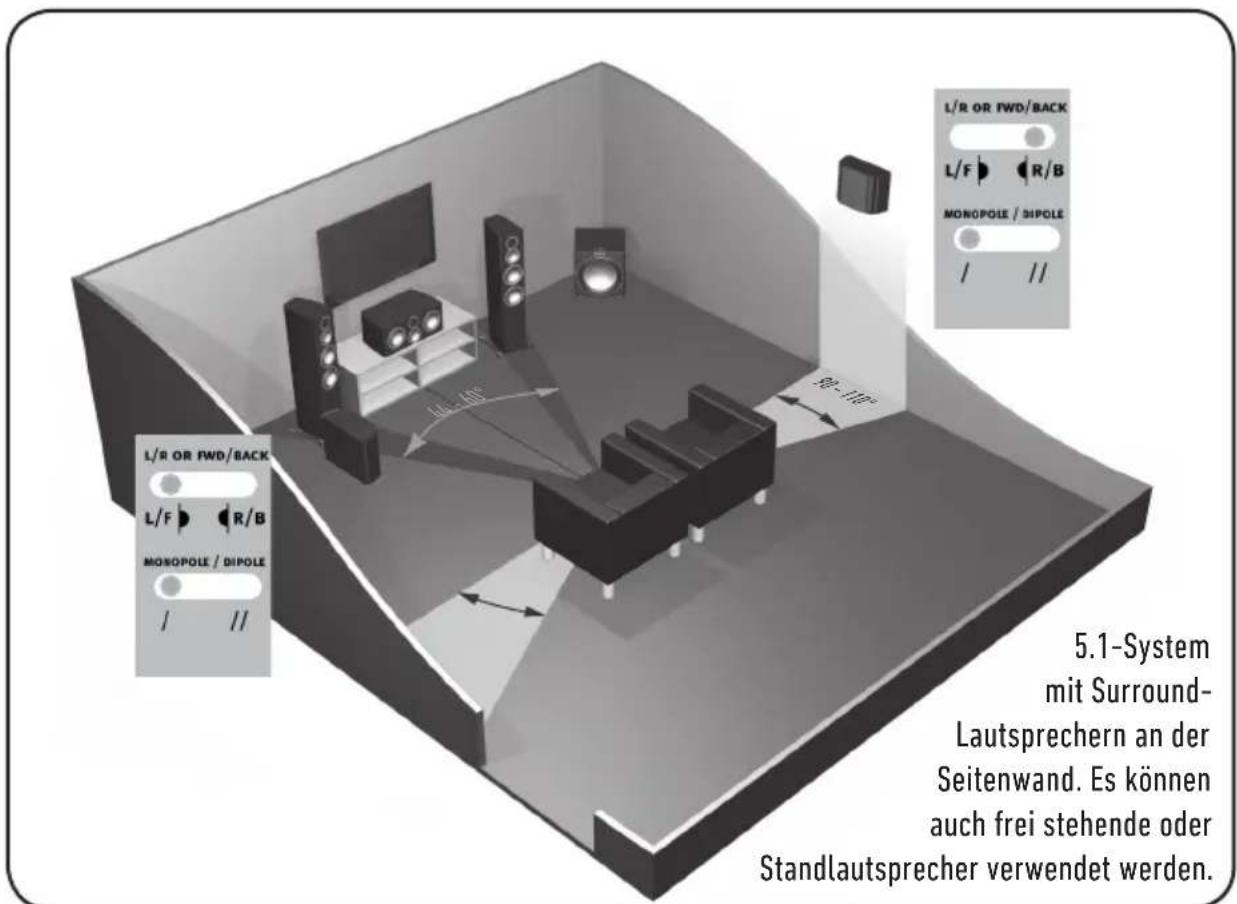

5.1-System mit Surround- Lautsprechern an der Seitenwand. Es können auch frei stehende oder Standlautsprecher verwendet werden.

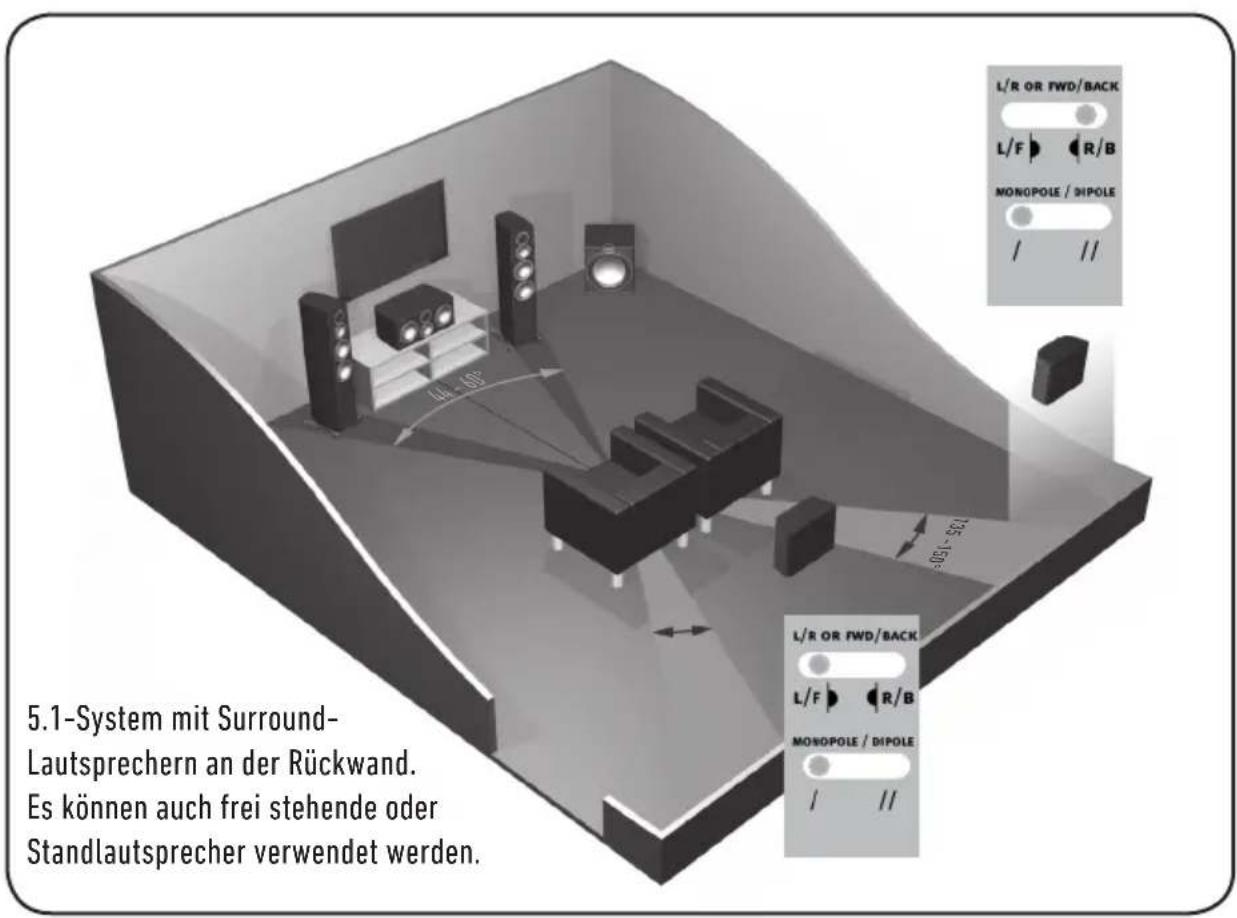

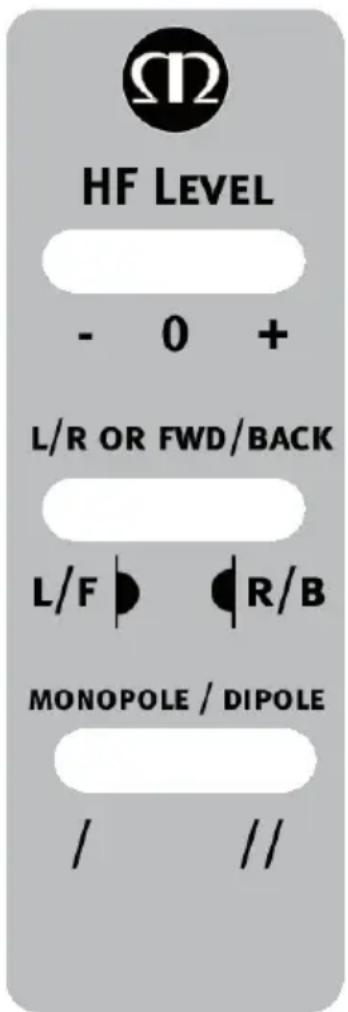

135 -150° 5.1-System mit Surround- Lautsprechern an der Rückwand. Es können auch frei stehende oder Standlautsprecher verwendet werden. monitoraudio.com 49WandbefestigungdesGoldFX ACHTUNG: Legen Sie immer den Befestigungsort des GoldFX fest und überprüfen Sie die Struktur des Mauerwerks. Wenn Sie sich über das Vorhandensein einer sicheren und zuverlässigen Befestigungsmöglichkeit an Ihrer Wand nicht sicher sind, sollten Sie aus Sicherheitsgründen die Dienstleistung eines kompetenten und fachkundigen Experten in Anspruch nehmen. ACHTUNG: Vergewissern Sie sich, dass an den Befestigungsorten der Wandhalterungen keine Wasserrohre oder Stromkabel in der Wand verlaufen. Stellen Sie sich bei der Arbeit auf eine sichere Trittleiter und vermeiden Sie herabhängende Kabel. HINWEIS: Den Gold FX-Lautsprechern liegen keine Befestigungsschrauben oder Stecker bei. Verwenden Sie bitte nur geeignete Befestigungselemente für die entsprechende Wandkonstruktion, an der Sie die Gold FX-Lautsprecher anbringen möchten. Für der Wandbefestigung Ihres Gold FX-Lautsprechers empfehlen wir die Verwendung der Wandbefestigungsvorlage, die dem Verpackungskarton beiliegt. Befestigen Sie die Wandplatte an der Wand, schließen Sie die Lautsprecherkabel und das 12V-Trigger-Kabel (falls verwendet) an und hängen Sie das Gehäuse an die Wandplatte.

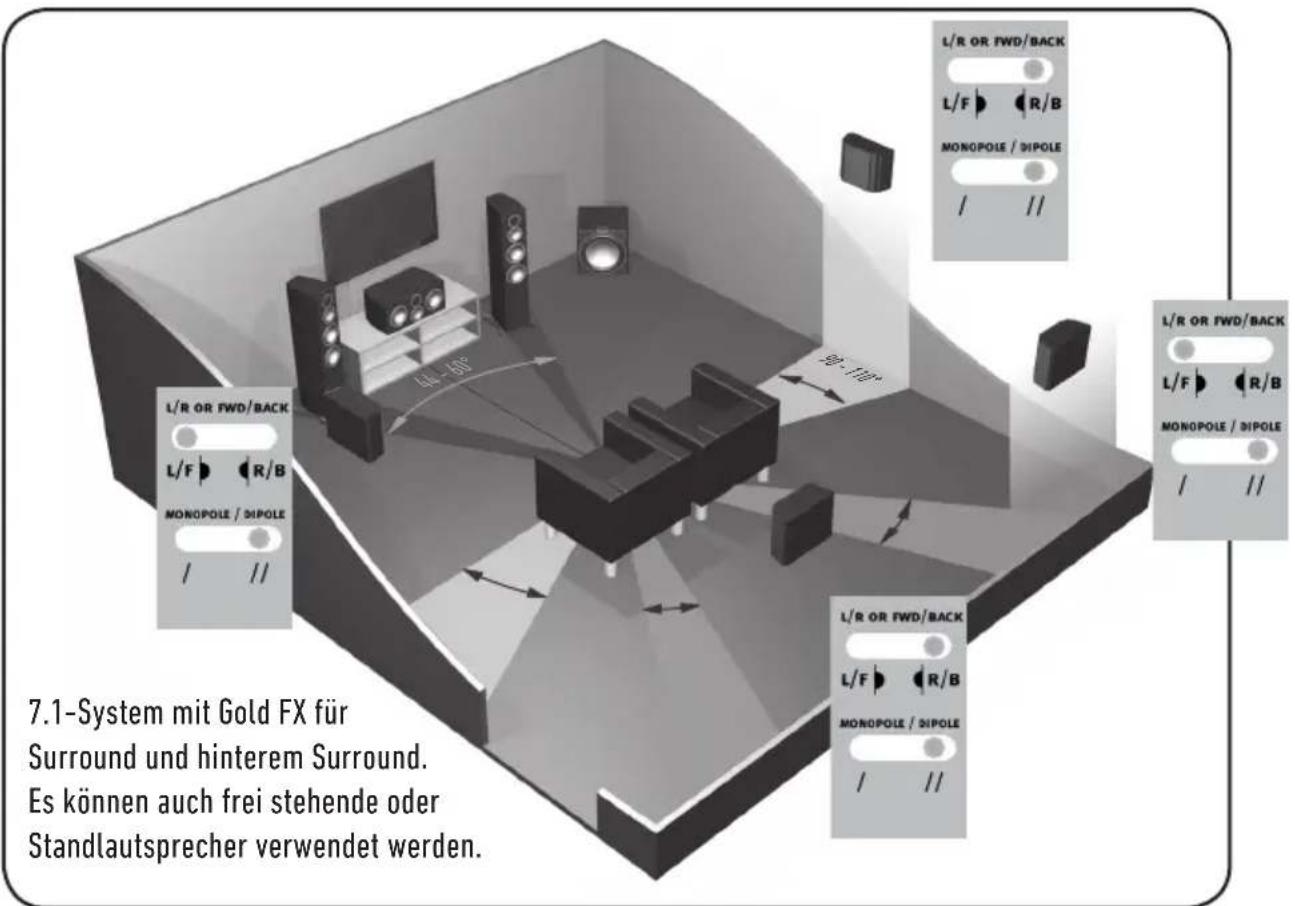

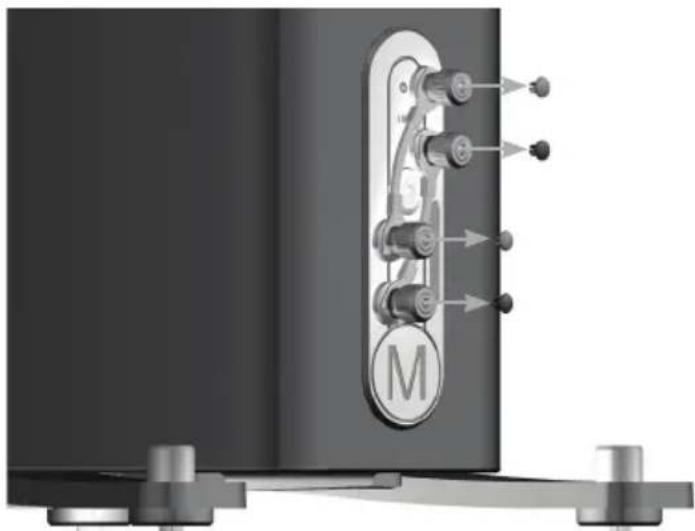

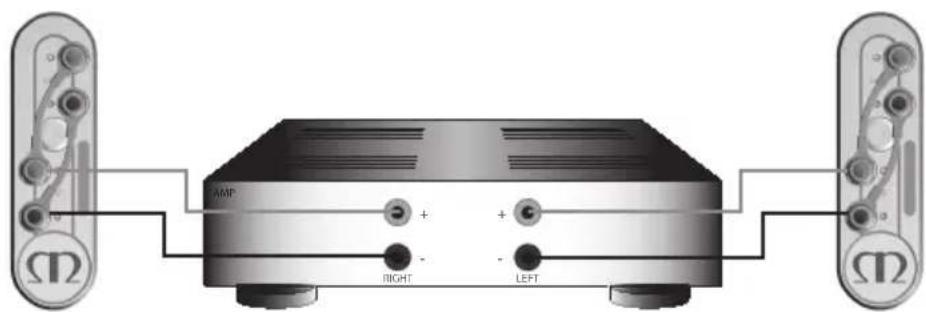

7.1-System mit Gold FX für Surround und hinterem Surround. Es können auch frei stehende oder Standlautsprecher verwendet werden. Gold Series50DEutSCH Anschluss der Lautsprecherkabel Abisolierte Leiterenden Schrauben Sie die Polklemmen auf und führen Sie die abisolierten Leiterenden durch die Durchgangsbohrung. Anschließend ziehen Sie die Polklemmen wieder fest, um die abisolierten Leiterenden festzuklemmen. Bananenstecker Entfernen Sie die roten und schwarzen Plastikstöpsel von den Anschlüssen und führen Sie die Bananenstecker in die freigelegten Standardlöcher (4 mm). Möglicherweise benötigen Sie eine Zange, um die Stöpsel zu entfernen. Verkabelung Einzelader Schließen Sie für die Einzelader einen Satz Kabel an die Anschlüsse auf der Rückseite des Lautsprechers an. Intern leitet die Lautsprecher-Frequenzweiche die Frequenzen an den entsprechenden Treiber/Hochtöner weiter. Niedrige Frequenzen zu den Tieftönern, mittlere Frequenzen zu den Tief-/Mitteltönern und hohe Frequenzen zum Hochtöner. Verbinden Sie diese entweder oben, unten oder diagonal (wir empfehlen, dabei zu experimentieren, um die gewünschten Ergebnisse zu erreichen). HINWEIS: Bei dieser Methode dürfen Sie die Klemmbrücken NICHT ENTFERNEN. LEFT

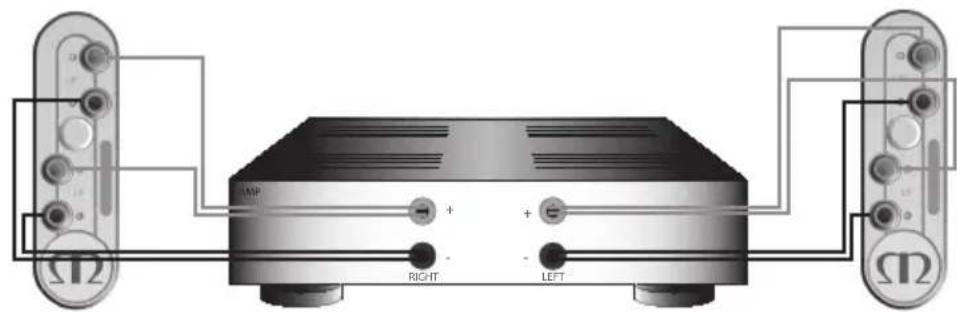

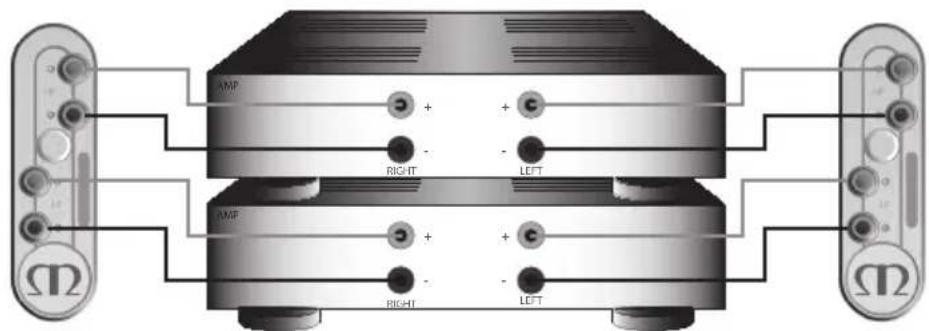

monitoraudio.com 51Bi-Verkabelung Eine Bi-Verkabelung wird durch das Verbinden separater Paare von Lautsprecherkabeln mit den Anschlüssen des Lautsprechers eines einzigen Anschlusspaares am Verstärker erreicht. Bei der Gold Series werden die unteren Anschlüsse mit dem Tieftöner, und die oberen Anschlüsse mit dem Hochtöner in den 2-Wege- Lautsprechern oder den mittleren und Hochtönern in den 2,5- und 3-Wege-Lautsprechern verbunden. HINWEIS: Bei dieser Methode MÜSSEN die Klemmbrücken entfernt werden. Bi-Amping Bi-Amping ist identisch mit der Bi-Verkabelung. Sie müssen lediglich einen zweiten Verstärker mit einberechnen. Beim Bi-Amping müssen Sie einen Satz Lautsprecherkabel mit den oberen Anschlüssen des Lautsprechers von einem Verstärker und einem anderen Satz Lautsprecherkabel mit den unteren Anschlüssen des zweiten Verstärkers verbinden. HINWEIS: Bei dieser Methode MÜSSEN die Klemmbrücken entfernt werden. Auswirkungen von Bi-Verkabelung/Bi-Amping Grundsätzlich variiert ein Lautsprecher-Crossover die Impedanz des Lautsprechers und des Leistungsverstärkers. Wenn das gesamte Spektrum des musikalischen Signals an die Anschlüsse eines Full-Range-Lautsprechersystems gesendet werden, erhält der Bass-Treiber nur niederfrequente Signale, der mittlere Treiber erhält die mittleren Frequenzsignale und der Hochtöner nur Hochfrequenzsignale. Wenn separate Lautsprecherkabel an die Nieder- und Hochfrequenzanschlüsse angeschlossen werden, so werden nicht nur die Treibereinheiten und die Frequenz gerichtet und unterteilt, sondern die zwei separaten Lautsprecherkabel übertragen nun auch verschiedene Signale, das Basskabel zumeist die Tiefen, und das Hochtöner-Kabel zumeist die Höhen. Sobald die hohen und niedrigen Frequenzen auf diese Weise getrennt wurden, interagieren die starken Stromimpulse und Überspannungen der Tieftöner bei der Wiedergabe von Bass oder Schlagzeug nicht mit den zarten Klängen einer Flöte oder eines Beckens. LEFT

Gold Series52DEutSCH In einem einzel-verkabelten System manifestieren sich unerwünschte mechanische und elektrische Resonanzen bei beiden Lautsprecheranschlüssen als Verzerrung. Aufgrund der Impedanz der Lautsprecherkabel kann diese Verzerrungen nicht vollständig durch den Verstärker aufgehoben werden. Stattdessen modulieren sie zwischen den beiden Frequenzweichen und verschlechtern die Klangqualität. Bei der Bi-Verkabelung wird diese Wechselwirkung minimiert, da die Signalverzerrung am Ausgang des Verstärkers wahrgenommen wird, wo sie besser aufgehoben werden kann. Die Bi-Verkabelung/das Bi-Amping liefern daher ein „klares“ Signal an den Niederfrequenz und Hochfrequenz- Lautsprecheranschlüssen, und da die hohen und niedrigen Frequenzen bereits abgesondert wurden, hat jeder Anschluss eine minimale Auswirkung auf den anderen – im Wesentlichen übertönt der Bass keine sanfteren Höhen. In Bezug auf den Hörvorteil bieten die Bi-Verkabelung/das Bi-Amping mehr Schärfe und Detailgenauigkeit in den mittleren und hohen Frequenzen. Der Bass wird oft schneller und stärker. Ausrichtung und Staging werden ebenfalls verbessert. Alles in Allem ist dies eine sehr wirksame und wünschenswerte Verbesserung und wird von Monitor Audio empfohlen. Anschlusspfropfen ACHTUNG: Achten Sie darauf, die Anschlusspfropfen nicht zu weit in die Önung einzuführen, da der Schaumpfropfen dadurch im Gehäuse stecken bleiben könnte. Wenn der Lautsprecher in einem kleinen Raum (etwa 9 m²) oder einem Raum mit häug auftretender, betonter Bassresonanz aufgestellt werden soll, kann die Verwendung von Anschlusspfropfen wünschenswert sein. Dabei wird jedoch empfohlen, vor der Anbringung bei der Aufstellung der Lautsprecher im Raum zu experimentieren. Zur Optimierung der Lautsprecherleistung sollten Sie unbedingt prüfen, ob der Lautsprecher nicht zu nahe an einer Wand oder in einer Zimmerecke aufgestellt ist (lesen Sie hierzu die Empfehlungen auf den Seiten47). Wenn die Raumästhetik, die Raumaufteilung oder die Erfahrungen beim Vorhandensein eines ausgeprägten Basses die Aufstellung der Lautsprecher vorgibt, lesen Sie bitte für den Gold 50/Gold 100 bei Punkt1 und für den Gold 200/Gold 300 bei Punkt 2 weiter.

1. Wenn Standlautsprecher (Gold 50 und 100) in unmittelbarer Nähe (weniger als 20cm) zu einer Rückwand (wie

bei einem Bücherregal, der Aufstellung in einem Schrank oder nahe einer Wand) aufgestellt werden müssen, empfehlen wir, Anschlusspfropfen in den Önungen zu verwenden. Dies verringert das Bassdröhnen (oder Überhang) und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung. Das Dröhnen wird verursacht, wenn die Bassleistung der Lautsprecher die Raummodi anregt und bei einer bestimmten Frequenz oder bei mehreren Frequenzen eine Bassanhebung verursacht.

2. Wenn Bodenlautsprecher (Gold200 und300) in unmittelbarer Nähe (weniger als 45cm) zu einer Rückwand

aufgestellt werden müssen, empfehlen wir die Verwendung von Anschlusspfropfen. Dies verringert das Bassdröhnen (oder Überhang) und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung. Es wird verursacht, wenn die Bassleistung der Lautsprecher die Raummodi „anregt“ und bei einer bestimmten Frequenz oder bei mehreren Frequenzen eine Bassanhebung verursacht. Bei der Verwendung von Anschlusspfropfen wird nicht die Gesamt-Basserweiterung verringert, sondern die Bassenergie/Bassleistung der Önungsfrequenzabstimmung. Dadurch verringert sich das Bassdröhnen und gleichzeitig erhöht sich die Klarheit des Basses und die oensichtliche Lebendigkeit. Es wird nachdrücklich empfohlen, dabei zu experimentieren. monitoraudio.com 53Technische Daten Gold 50 Gold 100 Gold 200 Gold 300 Gold C150 Gold C350 Gold FX Systemformat Zweiwege Zweiwege Dreiwege Dreiwege Zweiwege Dreiwege Zweiwege Frequenzbereich 55Hz – 60kHz 42Hz – 60kHz 35Hz – 60kHz 30Hz – 60kHz 55Hz – 60kHz 40Hz – 60kHz 60Hz – 60kHz Empfindlichkeit (dB) 1W bei 1m

Max. Schalldruckpegel (dBA) 109,8 112,6 114,5 116,8 111,5 113,8 110,8 Leistungsfähigkeit - RMS (W)

Empfohlene Verstärker- anforderungen (W)

50 - 100 60 - 120 100 - 150 100 - 200 100 - 150 100 - 200 50 - 100

Bassanpassung Bassreflex HiVe®-Anschlusssystem Bassreflex HiVe®-Anschlusssystem Bassreflex HiVe®-Anschlusssystem Bassreflex HiVe®-Anschlusssystem Versiegeltes Gehäuse Versiegeltes Gehäuse Versiegeltes Gehäuse Übergangsfrequenz 2,3kHz 2,7kHz N.F – M.F: 400Hz M.F – H.F: 2,6kHz N.F – M.F: 790Hz M.F – H.F: 2,3kHz 2,8kHz N.F – M.F: 800Hz M.F – H.F: 2,3kHz Bipol: 2,3kHz Dipol: 2,6kHz Ergänzung der Treibereinheit 1x 5,5” RST® Tief-/Mitteltöner 1x C-CAM® Ribbon H.F.-Wandler 1x 6,5” RST® Tief-/Mitteltöner 1x C-CAM® Ribbon H.F.- Wandler 2x 5,5” RST®-Tieftöner 1x 4” RST® Mitteltöner 1x C-CAM® Ribbon H.F.-Wandler 2x 6,5” RST®-Tieftöner 1x 4” RST® Mitteltöner 1x C-CAM® Ribbon H.F.- Wandler 2x 5,5” RST®-Tieftöner 1x C-CAM® Ribbon H.F.- Wandler 2x 6,5” RST®-Tieftöner 1x 4” RST® Mitteltöner 1x C-CAM® Ribbon H.F.- Wandler 1x 6,5” RST®-Tieftöner 2x 4” C-CAM® Mitteltöner 1x C-CAM® Ribbon H.F.-Wandler 2x 1” (25mm) Gold C-CAM® Goldhochtöner Gehäuseabmessungen H x B x T mm (Zoll) 300 x 170 x 263
