Micro Converter HDMI to SDI - аудио/видео конвертер Blackmagic Design - Бесплатное руководство пользователя

Технические характеристики	Преобразователь HDMI в SDI, поддерживает разрешения до 1080p60, вход HDMI, выход SDI 3G, совместим с аудио- и видеосигналами.
Использование	Идеально подходит для видеопроизводств, позволяет подключать HDMI-камеры к SDI-оборудованию, легко устанавливается и используется.
Обслуживание и ремонт	Регулярно проверяйте соединения, очищайте порты сухой тканью, в случае проблем обращайтесь в службу поддержки Blackmagic Design.
Безопасность	Используйте в сухой среде, избегайте ударов и экстремальных температур, не подвергайте воздействию влаги.
Общая информация	Компактный и легкий, питание через USB-C, совместим с большинством профессионального видеооборудования.

Часто задаваемые вопросы - Micro Converter HDMI to SDI Blackmagic Design

Преобразователь не включается, что делать?

Проверьте, что преобразователь правильно подключён к питанию. Убедитесь, что кабель питания надёжно подключён и розетка работает. По возможности попробуйте другой адаптер или кабель.

Нет видеосигнала, что делать?

Проверьте правильность подключения HDMI и SDI кабелей. Также убедитесь, что HDMI-источник передаёт действительный сигнал. Проверьте с другим устройством, чтобы изолировать проблему.

Как изменить выходное разрешение?

Преобразователь HDMI в SDI не имеет ручных настроек разрешения. Он автоматически определяет разрешение HDMI-источника. Убедитесь, что источник настроен на совместимое разрешение.

Есть ли задержка при конвертации?

Blackmagic Design Micro Converter HDMI to SDI разработан с минимальной задержкой. Однако это может зависеть от источника и конфигурации вашей системы.

Можно ли использовать этот преобразователь с 4K устройствами?

Эта модель поддерживает разрешения до 1080p. Для 4K сигналов потребуется преобразователь, поддерживающий 4K разрешение.

Работает ли звук с этим преобразователем?

Да, преобразователь поддерживает встроенный аудиосигнал через HDMI и передаёт его через SDI. Убедитесь, что ваш HDMI-источник также передаёт звук.

Что делать, если преобразователь перегревается?

Убедитесь, что преобразователь размещён в хорошо проветриваемом месте. Если устройство продолжает перегреваться, выключите его и свяжитесь с технической поддержкой Blackmagic Design.

Как обновить прошивку преобразователя?

Используйте приложение Blackmagic Converter Utility для проверки и обновления прошивки вашего преобразователя. Скачайте приложение с сайта Blackmagic Design.

Поддерживает ли преобразователь HDCP?

Да, преобразователь поддерживает HDCP. Если возникают проблемы с сигналом, проверьте, что ваш HDMI-источник совместим с HDCP.

Есть ли гарантия на этот продукт?

Blackmagic Design Micro Converter HDMI to SDI обычно поставляется с ограниченной гарантией. Ознакомьтесь с сайтом Blackmagic Design или вашим продавцом для получения подробной информации о сроках и условиях гарантии.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Micro Converter HDMI to SDI Blackmagic Design

Благодарим вас за покупку конвертера Blackmagic.

Модели Mini Converter и Micro Converter — это решения для преобразования практически любого сигнала. Линейка Mini Converter обеспечивает совместимость устройств с аналоговым и цифровым интерфейсами, позволяет выделять и встраивать звук при обработке SDI-потока, выполнять понижающую и повышающую конверсию, распределять SDI-сигнал и синхронизировать все устройства в студии. Линейка Micro Converter отличается компактными размерами и предназначается для вывода изображения с HDMI-техники на SDI-рекордеры и микшеры, а также для подключения SDI-оборудования к HDMI-мониторам.

Это руководство содержит всю информацию, необходимую для работы с конвертерами Blackmagic.

Последнюю версию руководства и дополнительную информацию о конвертерах Blackmagic можно найти в разделе поддержки на сайте www.blackmagicdesign.com/ru. Использование актуальной версии внутреннего ПО гарантирует доступ ко всем имеющимся функциям. Чтобы узнавать о выходе обновлений, зарегистрируйтесь при загрузке программного обеспечения. Мы постоянно работаем над совершенствованием наших продуктов, поэтому ваши отзывы помогут нам сделать их еще лучше!

Grant Petty

Грант Петти

Генеральный директор Blackmagic Design

Содержание

Подготовка к работе 831

Подключение питания 831

Подключение источников видео 831

Подключение источников аудио 833

Установка программного обеспечения

Утилита Blackmagic Converters Setup

Изменение настроек 835

Изменение настроек с помощью переключателей 835

Изменение настроек с помощью Blackmagic Converters Setup 835

Вкладка About 836

Вкладка Setup 837

Модели конвертеров Blackmagic 838

Конвертеры Teranex Mini 838

Blackmagic Micro Converter 839

Micro Converter SDI to HDMI 839

Micro Converter SDI to HDMI 3G 841

Micro Converter SDI to HDMI 12G 844

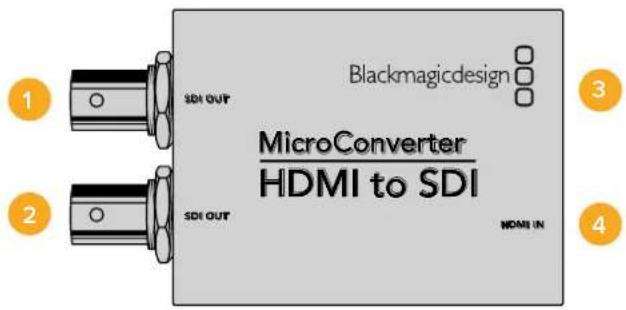

Micro Converter HDMI to SDI 847

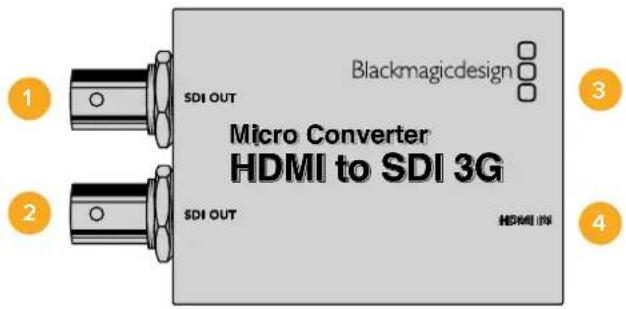

Micro Converter HDMI to SDI 3G 849

Micro Converter HDMI to SDI 12G 852

Micro Converter BiDirectional SDI/HDMI 855

Micro Converter BiDirectional SDI/HDMI 3G 857

Micro Converter BiDirectional SDI/HDMI 12G 861

Blackmagic Mini Converter 866

Mini Converter SDI to HDMI 866

Mini Converter SDI to HDMI 4K 870

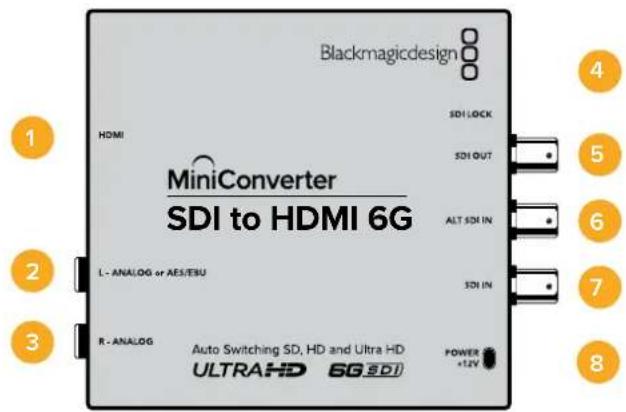

Mini Converter SDI to HDMI 6G 874

Mini Converter HDMI to SDI 879

Mini Converter HDMI to SDI 4K 883

Mini Converter HDMI to SDI 6G 886 834

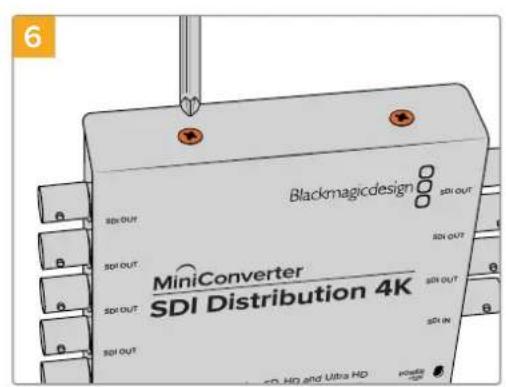

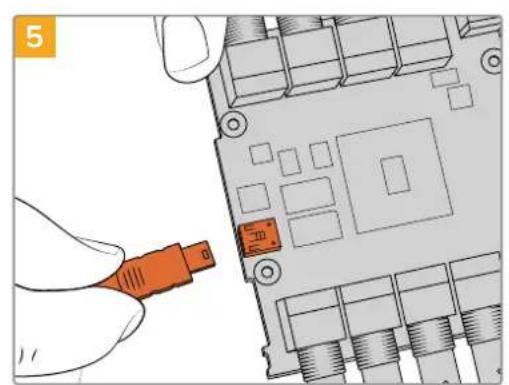

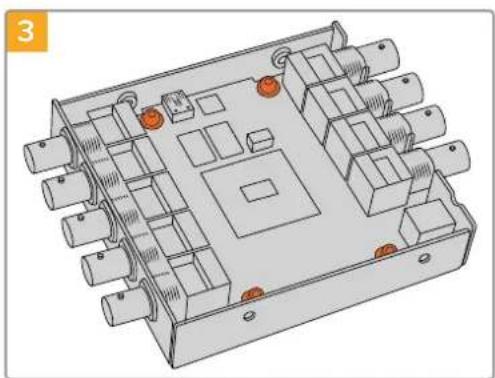

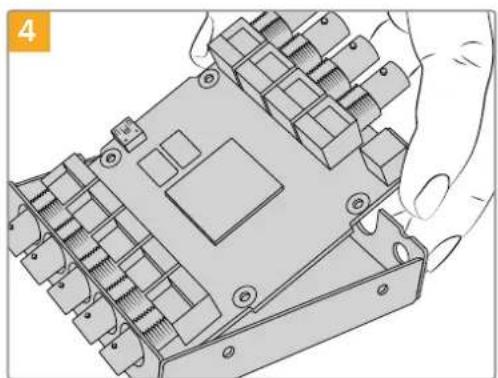

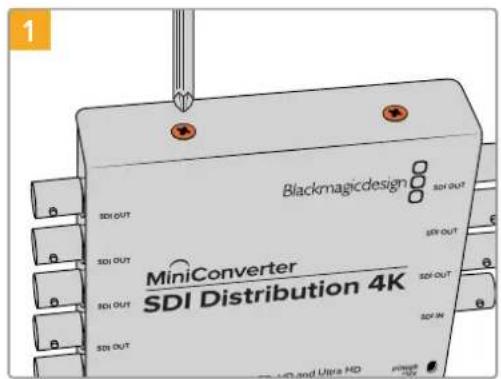

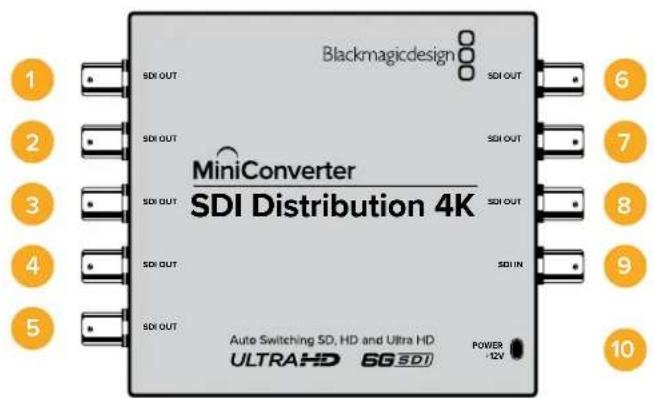

Обновление ПО на Mini Converter SDI Distribution 4K 927

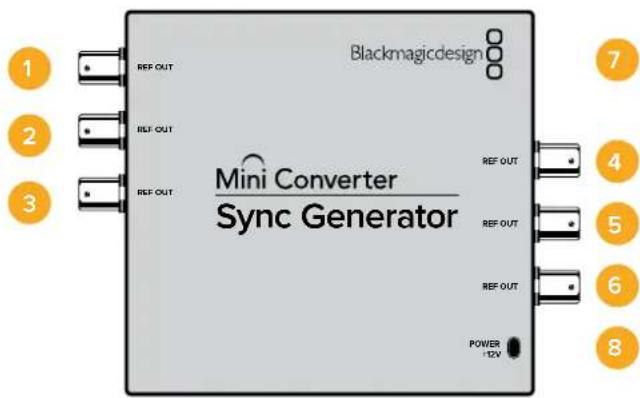

Mini Converter Sync Generator 929

Mini Converter Optical Fiber 932

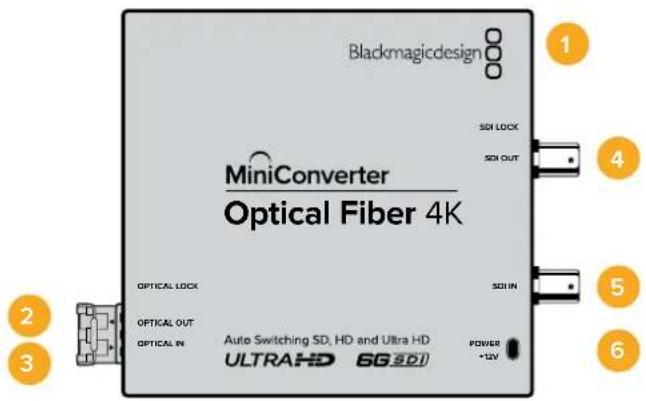

Mini Converter Optical Fiber 4K 933

Mini Converter Optical Fiber 12G 934

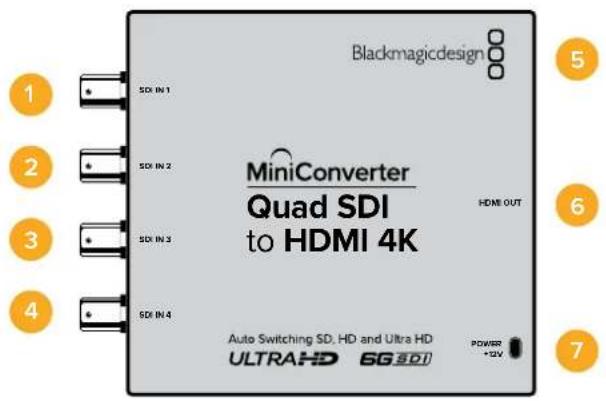

Mini Converter Quad SDI to HDMI 4K 935

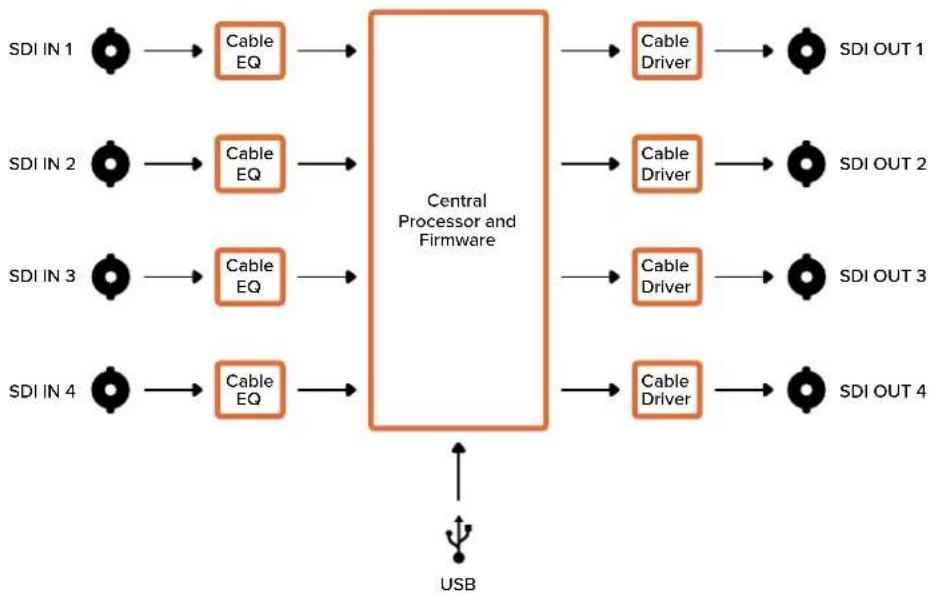

Mini Converter SDI Multiplex 4K 937

Обновление встроенного программного обеспечения 941

Помощь 942

Соблюдение нормативных требований 943

Правила безопасности 944

Гарантия 945

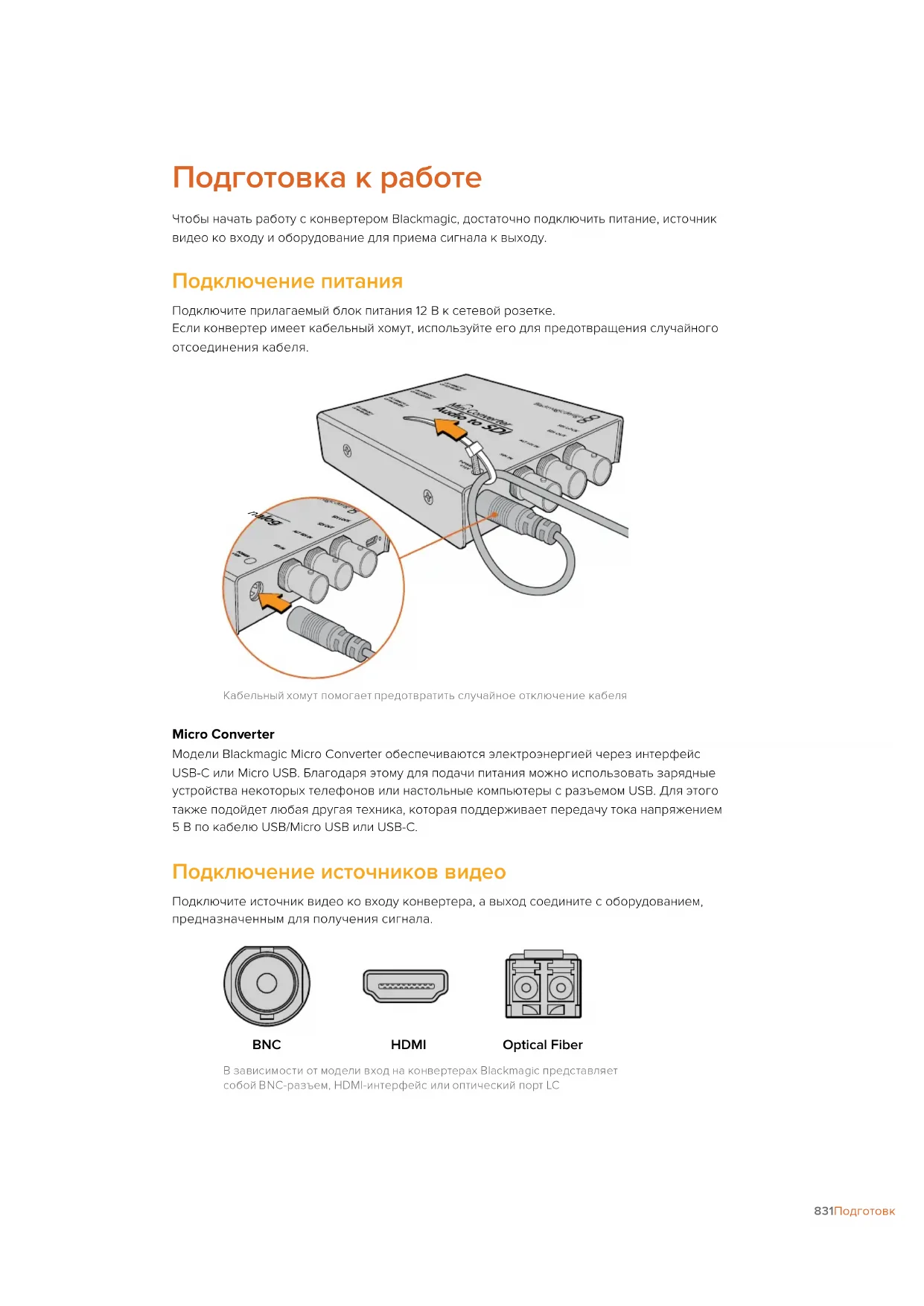

Подготовка к работе

Чтобы начать работу с конвертером Blackmagic, достаточно подключить питание, источник видео ко входу и оборудование для приема сигнала к выходу.

Подключение питания

Подключите прилагаемый блок питания 12 В к сетевой розетке.

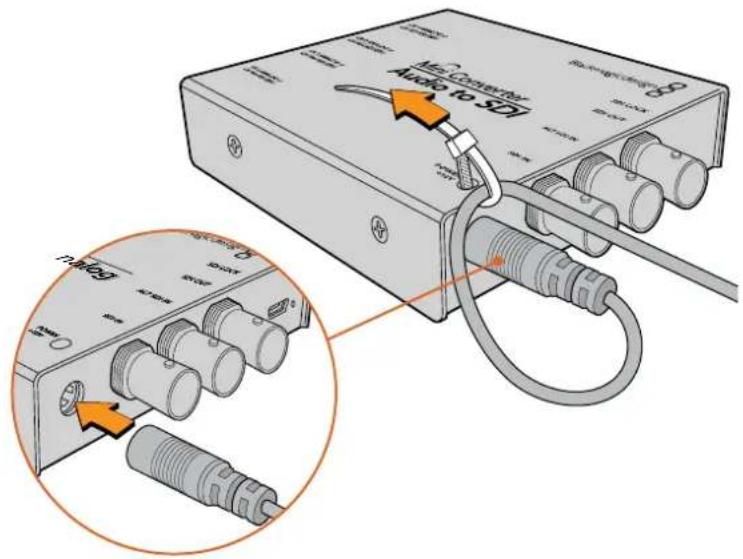

Если конвертер имеет кабельный хомут, используйте его для предотвращения случайного отсоединения кабеля.

Кабельный хомут помогает предотвратить случайное отключение кабеля.

Micro Converter

Модели Blackmagic Micro Converter обеспечиваются электроэнергией через интерфейс USB-C или Micro USB. Благодаря этому для подачи питания можно использовать зарядные устройства некоторых телефонов или настольные компьютеры с разъемом USB. Для этого также подойдет любая другая техника, которая поддерживает передачу тока напряжением 5 В по кабелю USB/Micro USB или USB-C.

Подключение источников видео

Подключите источник видео ко входу конвертера, а выход соедините с оборудованием, предназначенным для получения сигнала.

BNC

HDMI

Optical Fiber

В зависимости от модели вход на конвертерах Blackmagic представляет собой BNC-разъом, HDMI-интерфейс или оптический порт LC

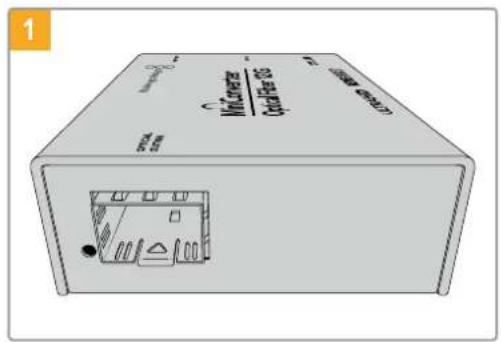

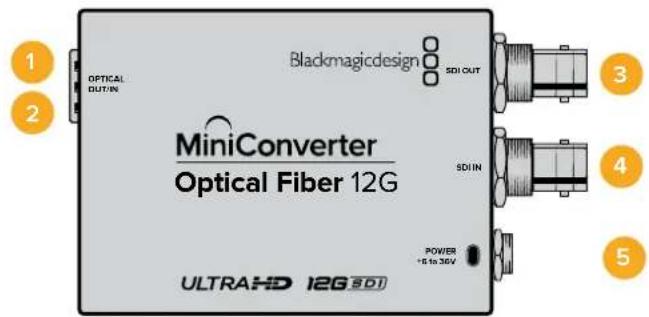

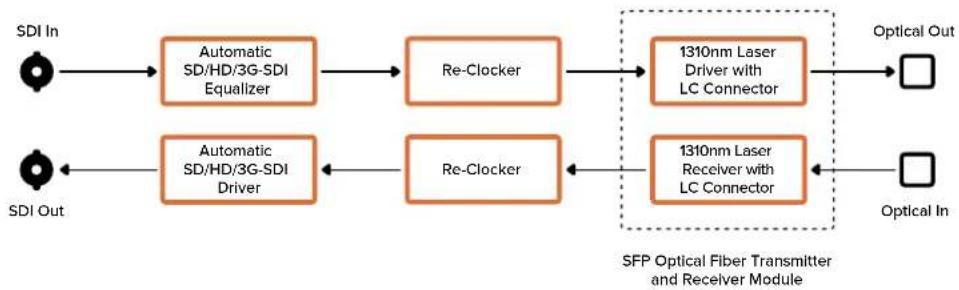

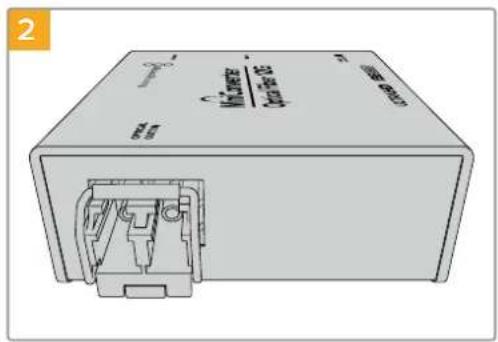

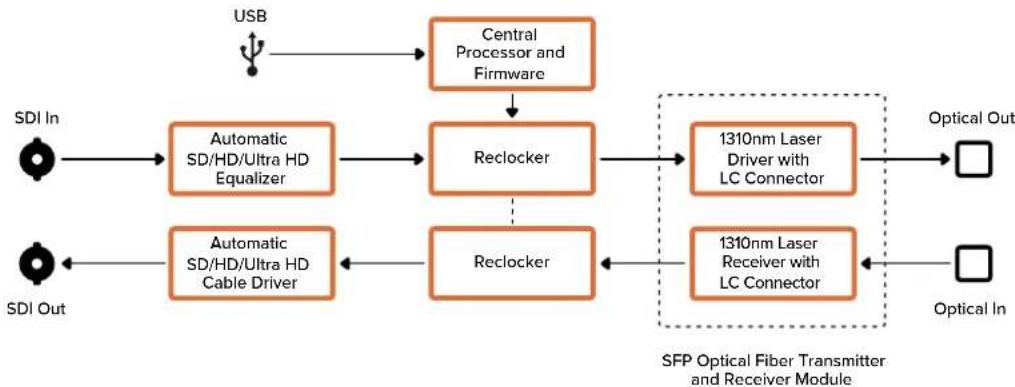

Оптический интерфейс

Некоторые конвертеры Blackmagic имеют специальное гнездо для установки оптического SFP-модуля по стандарту SMPTE с поддержкой 3G-, 6G- или 12G-SDI. Этот модуль представляет собой устройство приема и передачи сигнала с интерфейсом для подключения оптоволоконного кабеля.

Перед использованием гнезда Optical Out/In из него необходимо удалить пыль.

Снимите защитную крышку и установите SFP- модуль в гнездо.

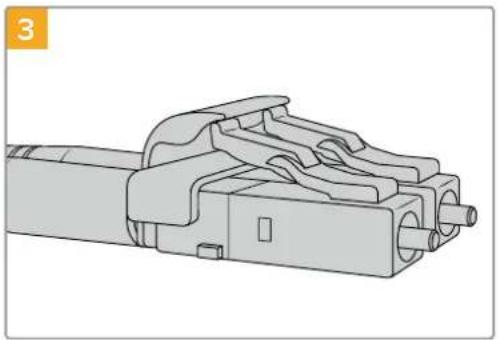

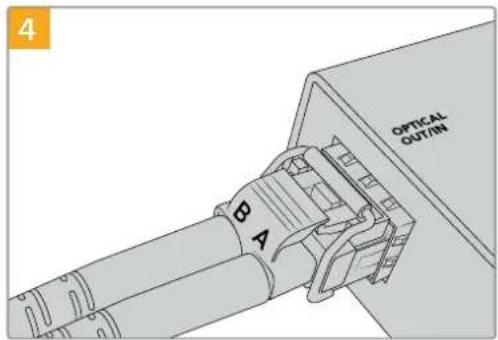

Оптоволоконный кабель снабжен верхними фиксаторами для защиты соединения.

4 OPTICAL OUT/IN

Подключите оптоволоконные кабели. Убедитесь в том, что входной и выходной кабель правильно подключены к модулю, а их фиксаторы защелкнуты.

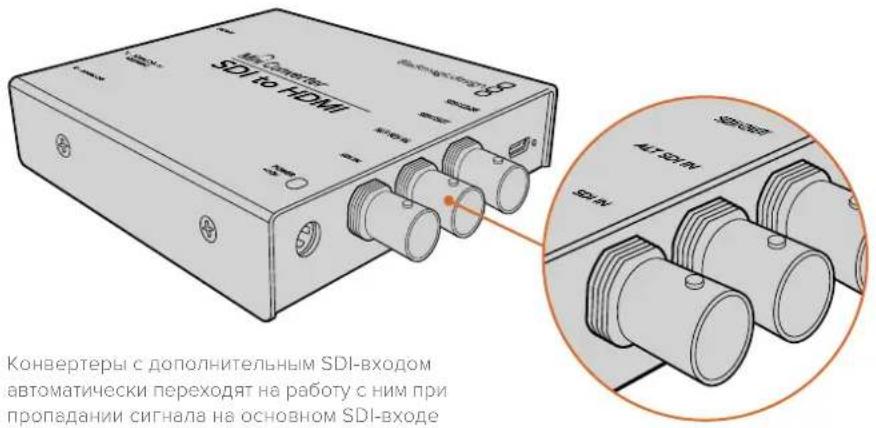

Дополнительные SDI-входы

Некоторые модели конвертеров Blackmagic оснащены дополнительными SDI-входами для дублирования. Они имеют маркировку "Alt SDI In" и используются при пропадании сигнала на основном SDI-входе. При переходе на работу с дополнительным SDI-входом начинает мигать индикатор SDI LOCK.

Конвертеры с дополнительным SDI-входом автоматически переходят на работу с ним при пропадании сигнала на основном SDI-входе

Подключение источников аудио

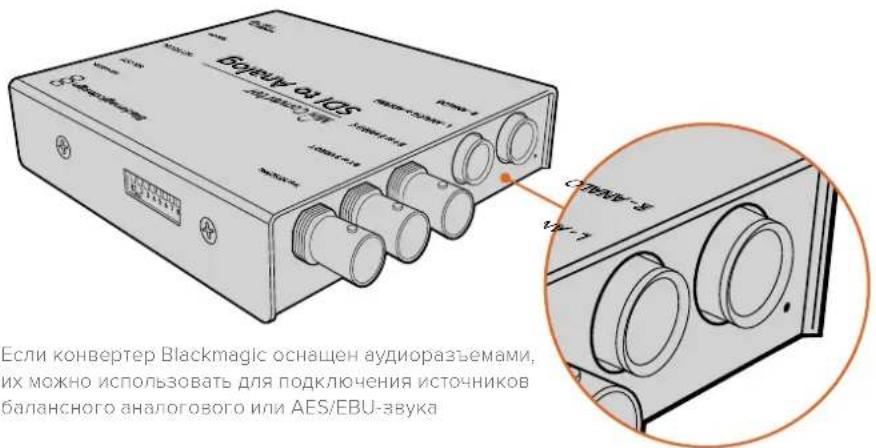

Аудиоразъемы

Некоторые конвертеры Blackmagic имеют разъемы диаметром 1/4 дюйма, через которые можно подключать внешние источники балансного аналогового или цифрового AES/EBU-звука. Это разъемы типа TRS с тремя контактами: T, R и S.

Войку-31 LCS Спартак-2024 Спартак-2024 Если конвертер Blackmagic оснащен аудиоразъемами, их можно использовать для подключения источников балансного аналогового или AES/EBU-эвука

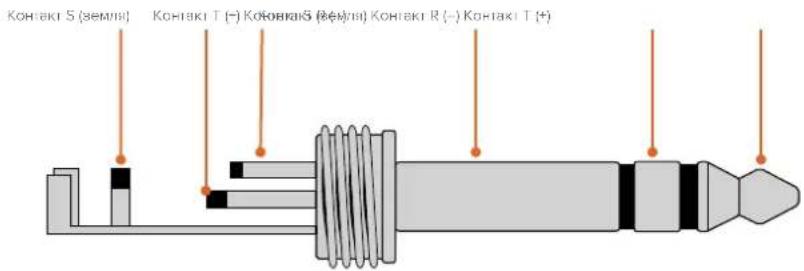

На рисунке ниже показана схема распайки штыревого разъема 1/4 дюйма. Используя ее в качестве образца, можно изготовить собственный аудиокабель.

Контакт 5 (земля) Контакт T (-) Коконкиз (фейли) Контакт R (-) Контакт T (+)

На схеме распайки (см. предыдущую страницу) показаны положительный, отрицательный и заземляющий контакты. Если для аудиооборудования нужна обратная полярность, достаточно поменять местами распайку положительного и отрицательного контактов.

ПРИМЕЧАНИЕ. Во время работы с аналоговым стереозвуком при изменении полярности одного разъема необходимо проделать аналогичное действие для второго разъема. В противном случае два сигнала не будут совпадать по фазе.

Установка программного обеспечения

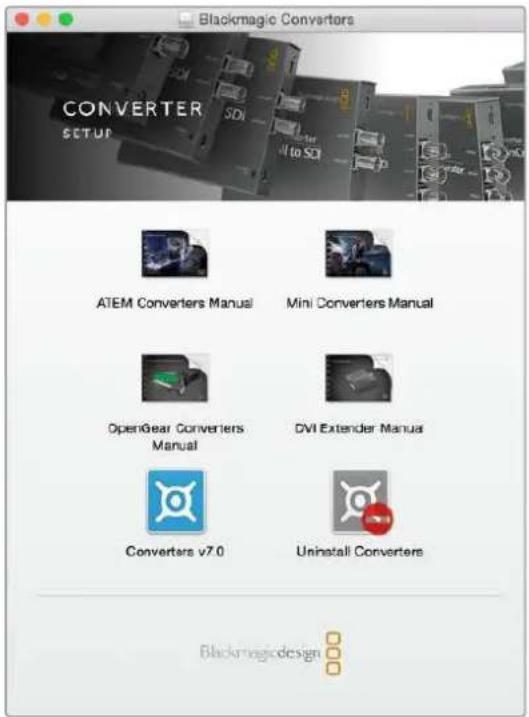

Утилита Blackmagic Converters Setup

Утилиту Blackmagic Converters Setup используют для установки настроек конвертера и обновления встроенного ПО. Доступные опции зависят от модели устройства. Некоторые конвертеры Blackmagic не требуют изменения настроек и не имеют внутреннего программного обеспечения, поэтому у них отсутствует порт USB. В этом случае можно сразу перейти к описанию соответствующей модели ниже.

Blackmagic Converters CONVERTER SETUP ATEM Converters Manual Mini Converters Manual OpenGear Converters Manual DVI Extender Manual Converters v7.0 Uninstall Converters Blackmagicdesign

Утилиту Blackmagic Converters Setup можно установить на компьютеры с операционными системами Mac OS и Windows

Установка на Мас

1 Загрузите утилиту Blackmagic Converters Setup с веб-сайта www.blackmagicdesign.com/ru.
2 Распакуйте загруженный файл и выберите соответствующий диск для просмотра его содержимого.
3 Дважды щелкните кнопкой мыши по значку установщика и следуйте инструкциям на экране.
4 После окончания установки выберите Close. Утилита Blackmagic Converters Setup готова к работе.

Установка на Windows

1 Загрузите утилиту Blackmagic Converters Setup с веб-сайта www.blackmagicdesign.com/ru.
2 Распакуйте загруженный файл. Установщик утилиты и руководство по эксплуатации находятся в папке Blackmagic Converters Setup.
3 Дважды щелкните кнопкой мыши по значку установщика и следуйте инструкциям на экране.
4 Выберите Finish для завершения установки.

Утилита Blackmagic Converters Setup готова к использованию.

Изменение настроек

Если конвертер Blackmagic допускает изменение настроек, для их установки есть два способа. Можно использовать встроенные переключатели на корпусе или программную утилиту Blackmagic Converters Setup. Утилита также позволяет работать с параметрами, которые нельзя задать с помощью переключателей, например уровень аналогового видео- и аудиосигналов.

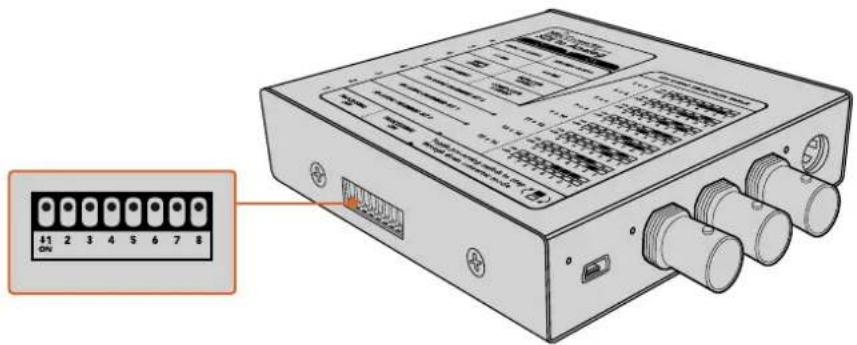

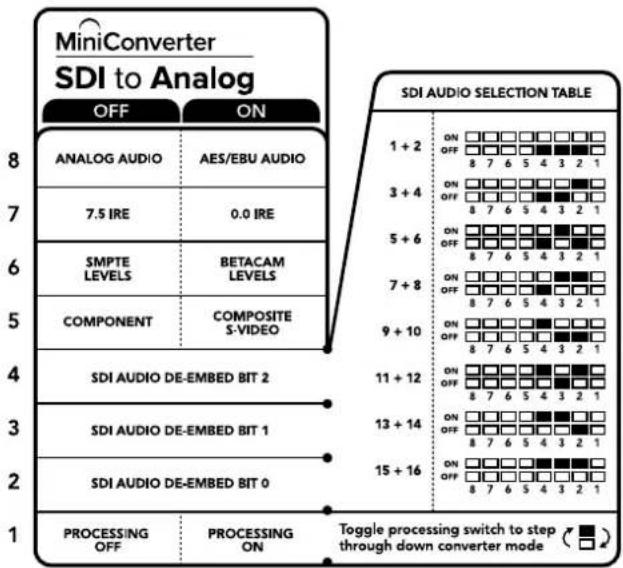

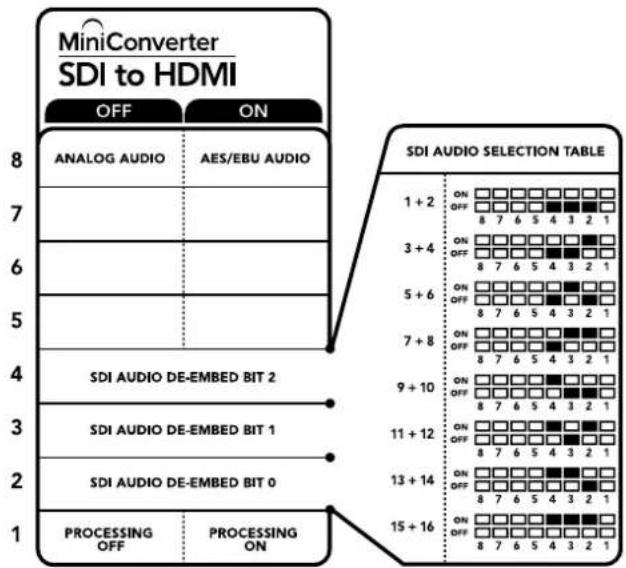

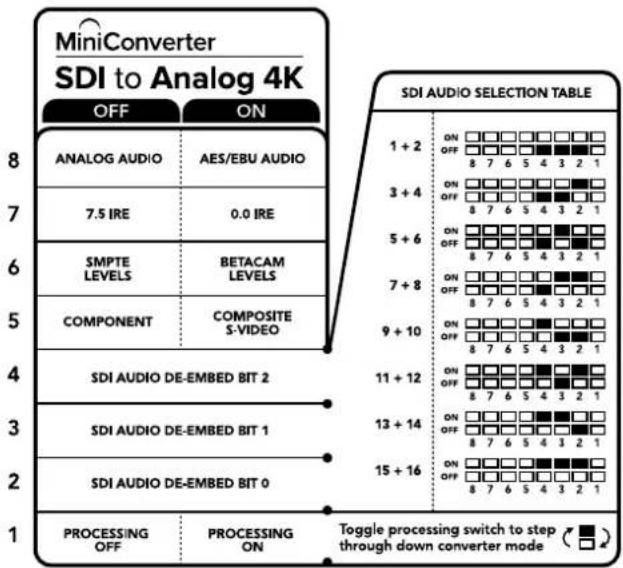

Изменение настроек с помощью переключателей

Многие конвертеры Blackmagic имеют встроенные переключатели.

Чтобы изменить настройку, установите переключатель в верхнее или нижнее положение с помощью авторучки. Наличие восьми переключателей позволяет выбрать необходимую комбинацию параметров в соответствии с выполняемым преобразованием.

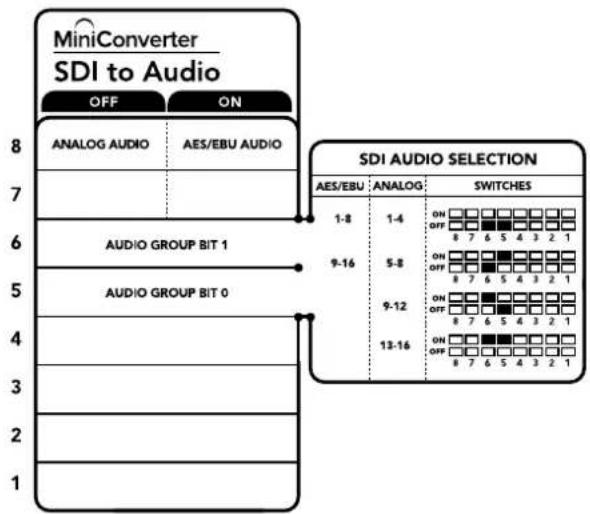

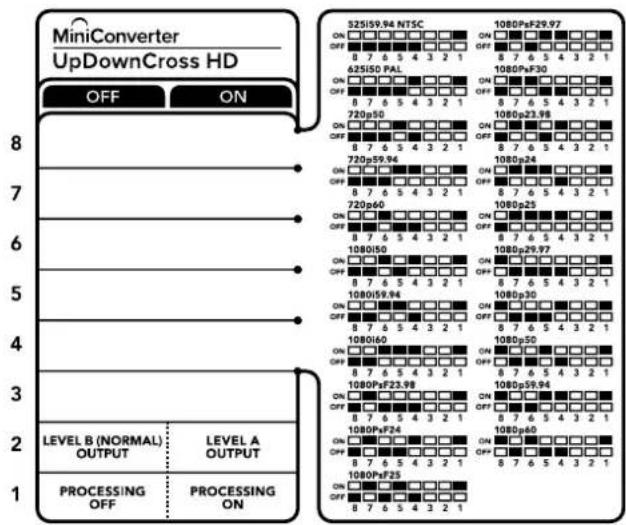

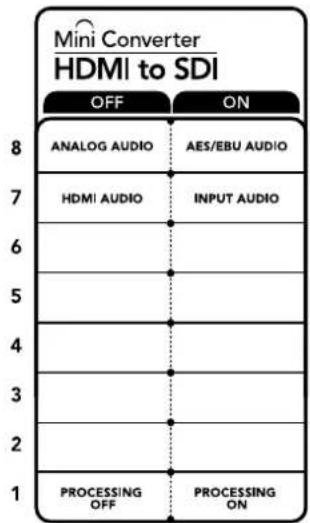

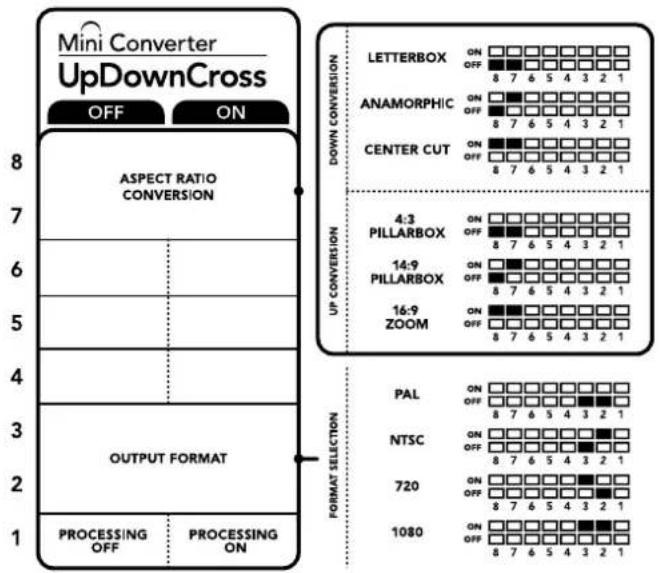

На нижней поверхности корпуса есть схема соединений. Настройки переключателей выполняются в соответствии с их номерными обозначениями (1-8) слева направо.

Установка настроек переключателей с помощью авторучки

Подробнее о настройках переключателей см. раздел с описанием соответствующей модели конвертера. В качестве подсказки можно использовать диаграмму на нижней поверхности корпуса, однако она не всегда отражает комбинации для недавно добавленных функций. Рекомендуется обращаться к последней версии руководства по эксплуатации, которая доступна в разделе поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

Изменение настроек с помощью Blackmagic Converters Setup

После того как утилита Blackmagic Converters Setup установлена на компьютер, соедините его с конвертером Blackmagic через порт USB.

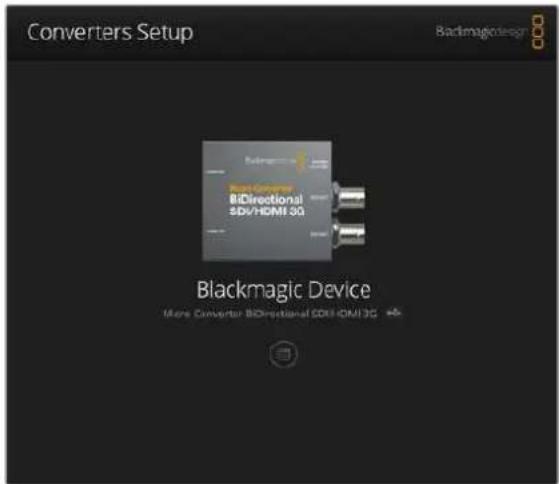

При запуске утилиты Blackmagic Converters Setup на экране отображается ее начальная страница. Если к компьютеру подключено более одного конвертера, для выбора нужного из них используйте стрелки с правой и левой стороны страницы.

Чтобы изменить параметры, нажмите на значок Settings под изображением конвертера Blackmagic. Установленные настройки будут мгновенно сохранены. Это позволяет восстанавливать используемые параметры при возобновлении питания после непредвиденного сбоя.

Converters Setup Blackmagic Device More Converter BIDirectional SDV/HDMI 3Q +6

Изменять настройки и обновлять встроенное ПО конвертера можно с помощью утилиты Blackmagic Converters Setup, установленной на компьютере с операционной системой Mac OS или Windows

Хотя для установки большинства настроек предусмотрены встроенные переключатели, некоторые параметры (например, уровень аналогового видео- или аудиосигнала) можно изменить только с помощью программной утилиты.

COBET. Модели Teranex Mini оснащены интерфейсом 12G-SDI и поддерживают обработку сигнала в форматах до 4K DCI 60р. Информацию о работе с этими конвертерами и об установке настроек с помощью утилиты Blackmagic Teranex Setup можно найти в руководстве по Teranex Mini Converter. Рекомендуется обращаться к последней версии руководства по эксплуатации, которая доступна в разделе поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

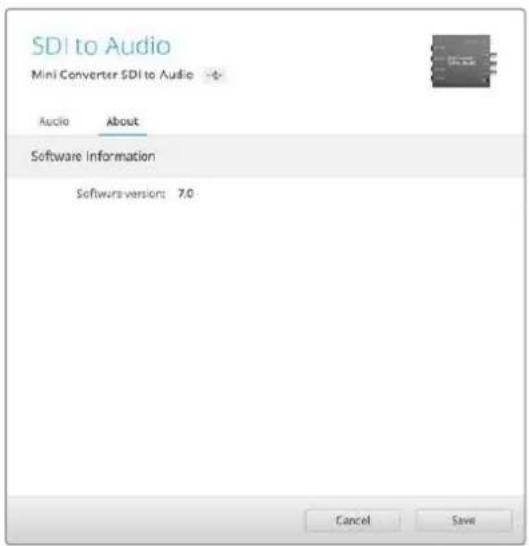

Вкладка About

Вкладка About утилиты Blackmagic Converters Setup имеет одинаковый вид для нескольких моделей. Щелкните кнопкой мыши в поле Name и введите нужный текст. Нажмите Save, чтобы сохранить.

Вкладка About утилиты Blackmagic Converters Setup показывает текущую версию программного обеспечения

Строка Software Information на вкладке About содержит номер версии ПО, используемой конвертером Blackmagic. Если встроенное программное обеспечение требует обновления, будет отображаться кнопка, с помощью которой можно установить актуальную версию.

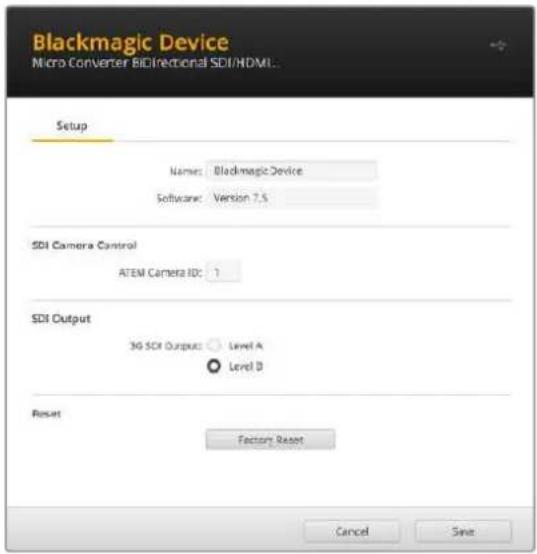

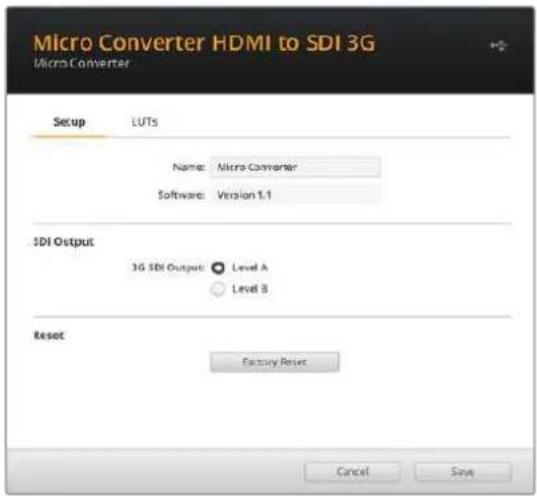

Вкладка Setup

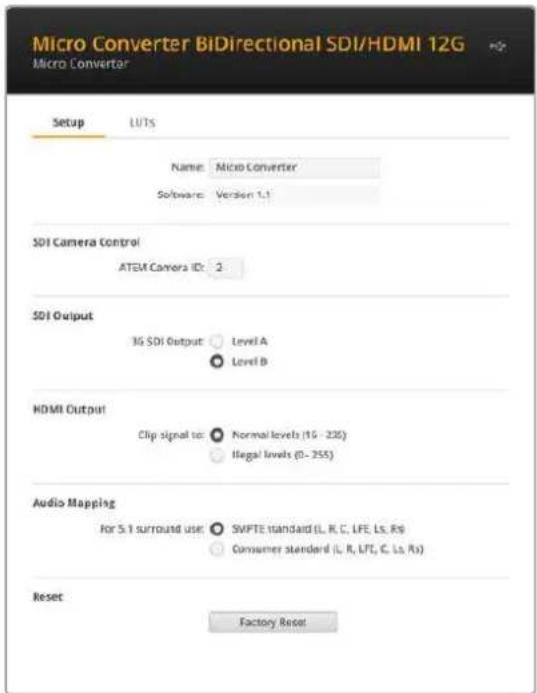

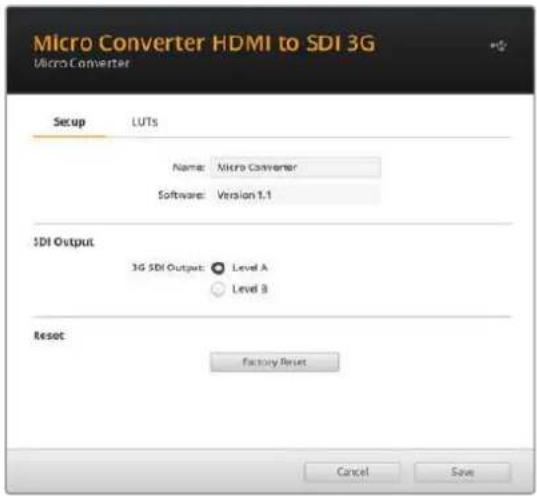

Для изменения имени некоторых конвертеров и проверки версии ПО служит вкладка Setup. На ней также есть и другие настройки устройства. Подробнее о них см. раздел о соответствующей модели.

Micro Converter HDMI to SDI 3G Micro Converter Setup LUTS Name: Micro Converter Software: Version 1.1 SDI Output 3G SDI Output: Level A Level B Reset Factory Reset Cancel Save

Модели конвертеров Blackmagic

Конвертеры Blackmagic — это полный набор решений для преобразования сигнала на самых разных проектах. Так, модели Mini Converter отличаются малым весом, что позволяет установить их в стойку или на другое оборудование, а Micro Converter SDI to HDMI и HDMI to SDI могут получать питание через порт USB при подключении к мониторам и настольным компьютерам.

Ниже содержится описание конвертеров Blackmagic, порядка работы с переключателями и установки настроек с помощью программной утилиты.

Конвертеры Teranex Mini

Модели Teranex Mini оснащены интерфейсом 12G-SDI и поддерживают обработку сигнала в форматах до 4K DCI 60р. Эти конвертеры допускают установку дополнительной контрольной панели Teranex Mini Smart Panel, которая имеет ЖК-дисплей, кнопки и поворотную ручку. Более подробную информацию, в том числе об управлении с помощью утилиты Blackmagic Teranex Setup, можно найти в руководстве по эксплуатации Teranex Mini. Для его загрузки перейдите в раздел поддержки на веб-сайте Blackmagic Design по адресу www.blackmagicdesign.com/ru/support.

Blackmagic Micro Converter

Micro Converter SDI to HDMI

Этот микроконвертер служит для вывода изображения с SDI-оборудования на дисплеи и видеопроекторы с HDMI-интерфейсом. Модель Micro Converter SDI to HDMI автоматически выбирает SD, HD или 3G-SDI и выполняет преобразование сигнала со встраиванием звука.

Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет обычный кабель USB/Micro USB, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

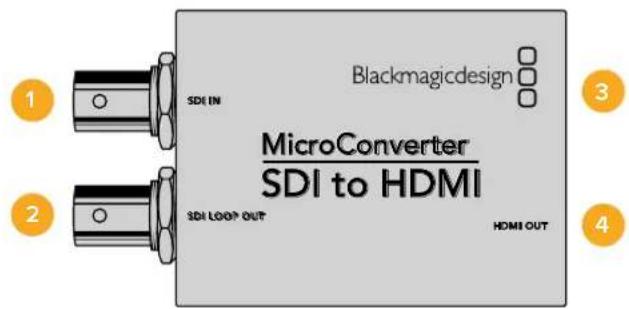

Blackmagicdesign 1 SDI IN MicroConverter SDI to HDMI 2 SDI LOOP OUT HDMI OUT 3 4

Разъемы

1 SDI IN

Основной SDI-вход с BNC-разъемом.

2 SDI LOOP

Сквозной SDI-выход с BNC-разъемом.

3 Micro USB/питание

Обеспечивает питание с помощью прилагаемого блока или устройства, поддерживающего передачу тока напряжением 5 В по кабелю USB/Micro USB (ТВ или ПК). Также служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления с помощью утилиты Blackmagic Converters Setup.

4 HDMI OUT

HDMI-выход типа A.

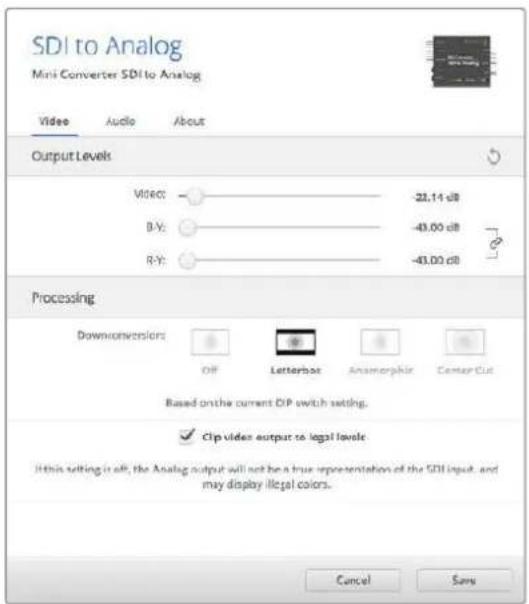

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

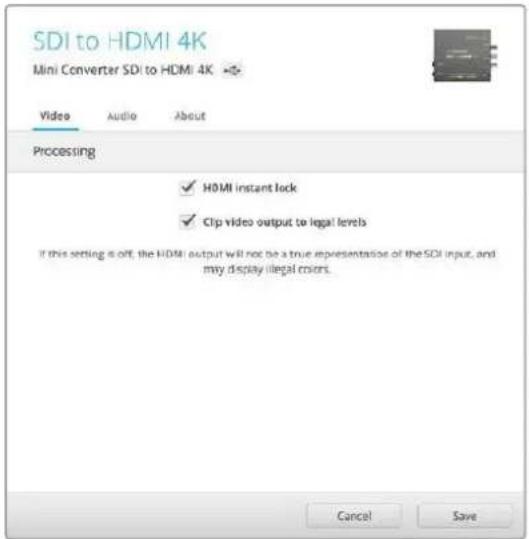

Вкладка Video для Micro Converter SDI to HDMI дает возможность выбрать описанные ниже опции.

Опция «Clip video output to legal levels» используется по умолчанию. Она обеспечивает корректный вывод входящего SDI-сигнала через HDMI-интерфейс.

Меню Processing

Опция «Clip video output to legal levels» позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

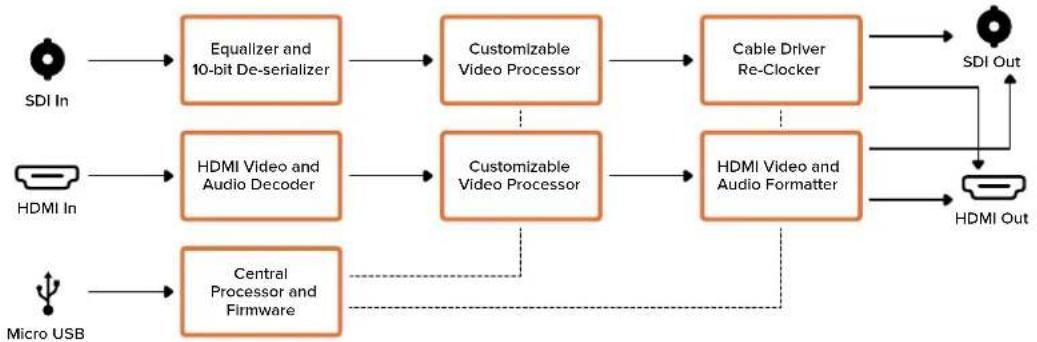

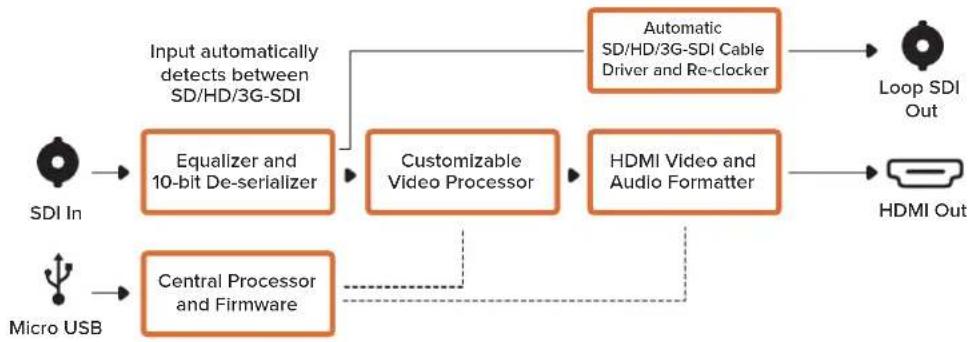

Схема соединений Micro Converter SDI to HDMI


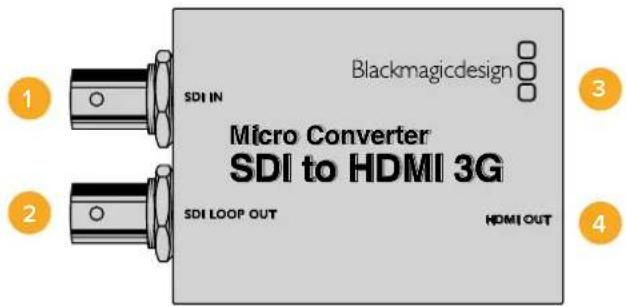

Micro Converter SDI to HDMI 3G

Этот микроконвертер служит для вывода изображения с SDI-оборудования на дисплеи и видеопроекторы с HDMI-интерфейсом. Модель Micro Converter SDI to HDMI 3G автоматически выбирает SD, HD или 3G-SDI и выполняет преобразование сигнала со встраиванием звука. Она также позволяет применять 3D LUT-таблицу при передаче сигнала через HDMI- и сквозной SDI-выход.

Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB-C. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет кабель USB-C, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

Blackmagicdesign 1 SDI IN Micro Converter SDI to HDMI 3G 2 SDI LOOP OUT HDMI OUT 3 4

Разъемы

1 SDI IN

Основной SDI-вход с ВНС-разъемом. При обнаружении сигнала на SDI-входе и подключении распознаваемого устройства к HDMI-выходу загорается небольшой индикатор, расположенный рядом с ВНС-разъемом. Если на SDI-входе сигнал есть, а на HDMI-выходе его нет, индикатор начинает мигать. Он перестает гореть, когда сигнал отсутствует на обоих разъемах.

2 SDI LOOP OUT

Сквозной SDI-выход с BNC-разъемом.

3 USB-C/питание

Применяется для обеспечения питанием 5 В с помощью стандартного кабеля USB/USB-C. Также служит для подключения к компьютеру с операционной системой Mac или Windows и управления с помощью утилиты Blackmagic Converters Setup. При подсоединении к источнику питания рядом с портом USB-C загорается маленький белый индикатор.

4 HDMI OUT

HDMI-выход типа А.

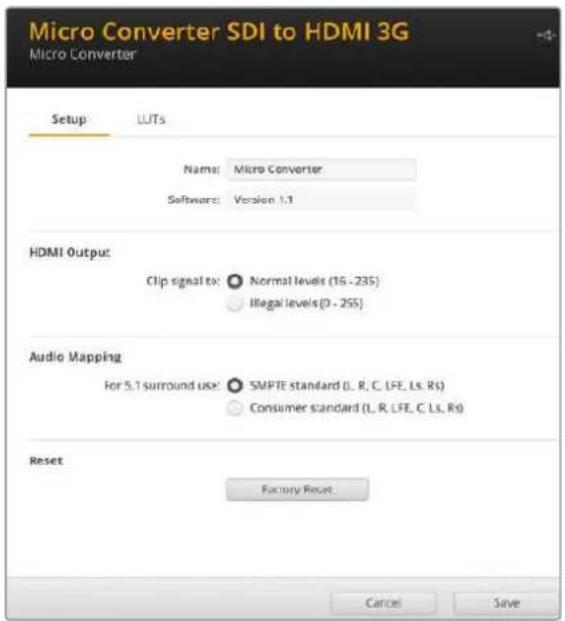

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Setup и LUTs.

На вкладке Setup отображается имя устройства и версия ПО, а также есть опции для выбора уровней сигналов при выводе через HDMI и стандартов для систем объемного звука с конфигурацией 5.1.

Чтобы HDMI-сигнал не выходил за пределы допустимого вещательного диапазона, выберите опцию Normal levels. Для соответствия параметрам видео, поступающего на вход SDI, выберите Illegal levels. Рекомендуем использовать опцию Normal levels.

Audio Mapping

Для системы объемного звука 5.1 можно выбрать SMPTE standard или Consumer standard.

Reset

Чтобы выполнить сброс к заводским настройкам, нажмите кнопку Factory Reset.

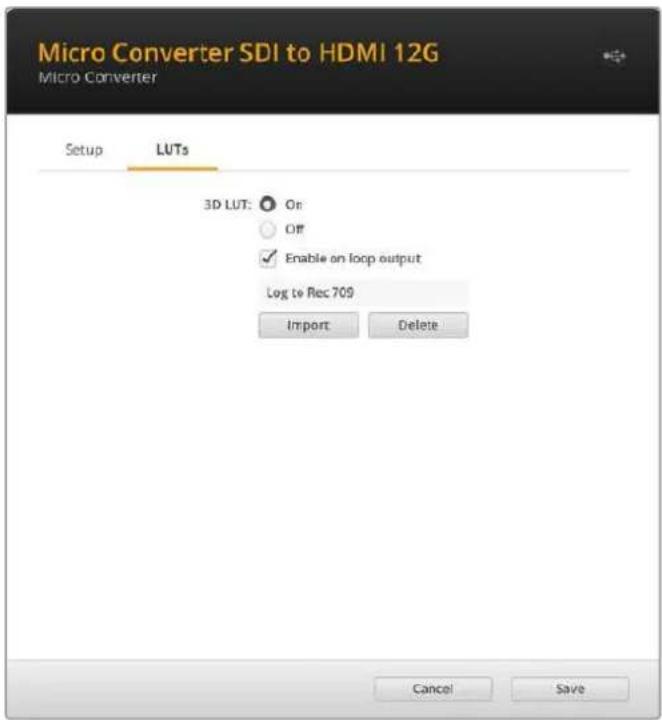

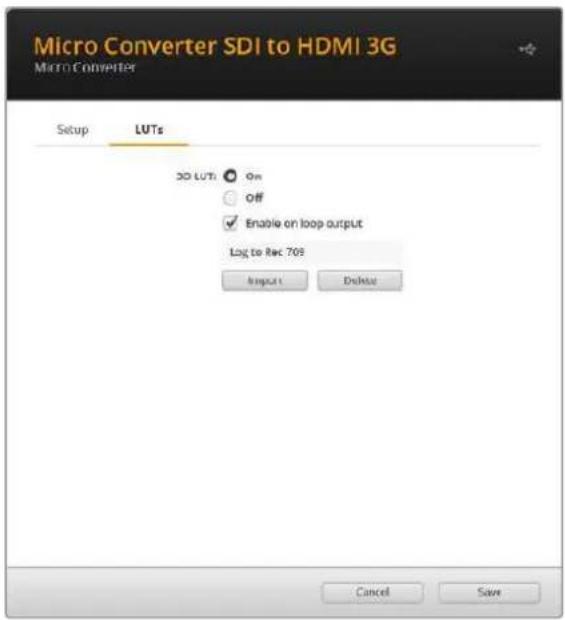

LUTs

Чтобы применить 3D LUT-таблицу к изображению, выводимому через HDMI, выберите On и нажмите кнопку Import. Укажите нужную LUT-таблицу для импорта и щелкните Save.

Чтобы применить LUT-таблицу к изображению, выводимому через сквозной выход SDI, поставьте флажок в поле Enable on loop output. Для отмены LUT-таблицы выберите опцию Off. Чтобы удалить загруженную LUT-таблицу, нажмите кнопку Delete.

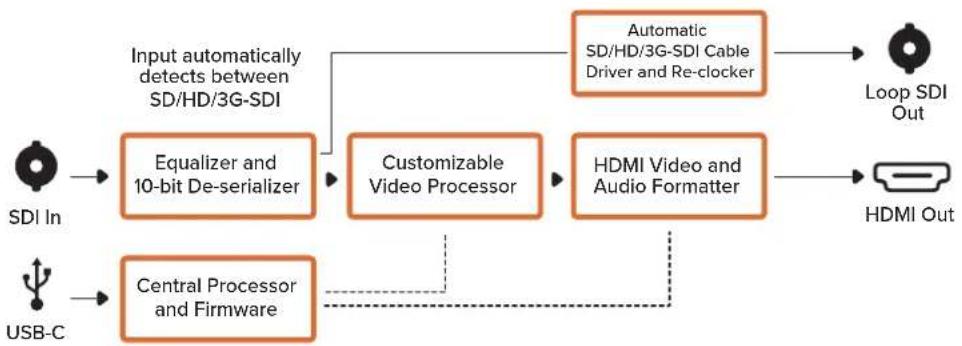

Схема соединений Micro Converter SDI to HDMI 3G

Micro Converter SDI to HDMI 12G

Этот микроконвертер служит для вывода изображения с SDI-оборудования на дисплеи и видеопроекторы с HDMI-интерфейсом. Модель Micro Converter SDI to HDMI 12G автоматически выбирает SD, HD, 3G- или 12G-SDI и выполняет преобразование сигнала со встраиванием звука. Она позволяет применять 3D LUT-таблицу при передаче сигнала через HDMI- и сквозной SDI-выход. Последний также дает возможность переключать преобразование сигнала 3G-SDI между опциями Level A или Level B для обеспечения совместимости с соответствующим оборудованием.

Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB-C. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет кабель USB-C, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

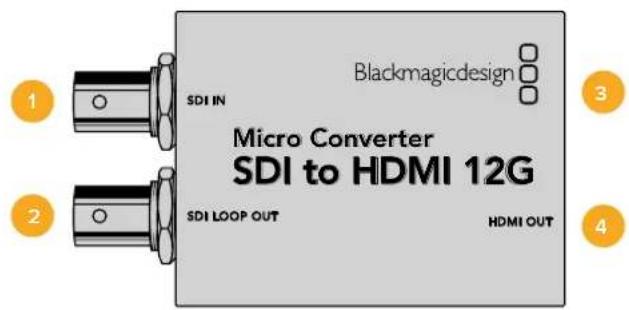

Blackmagicdesign 1 SDI IN Micro Converter SDI to HDMI 12G 2 SDI LOOP OUT HDMI OUT 3 4

Разъемы

1 SDI IN

Основной SDI-вход с ВNC-разъемом. При обнаружении сигнала на SDI-входе и подключении устройства к HDMI-выходу загорается небольшой индикатор, расположенный рядом с ВNC-разъемом. Если на SDI-входе сигнал есть, а на HDMI-выходе его нет, индикатор начинает мигать. Он перестает гореть, когда сигнал отсутствует на обоих разъемах.

2 SDI LOOP OUT

Сквозной SDI-выход с BNC-разъемом.

3 USB-C/питание

Применяется для обеспечения питанием 5 В с помощью стандартного кабеля USB/USB-C. Также служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления с помощью утилиты Blackmagic Converters Setup. При подсоединении к источнику питания рядом с портом USB-C загорается маленький белый индикатор.

4 HDMI OUT

HDMI-выход типа А.

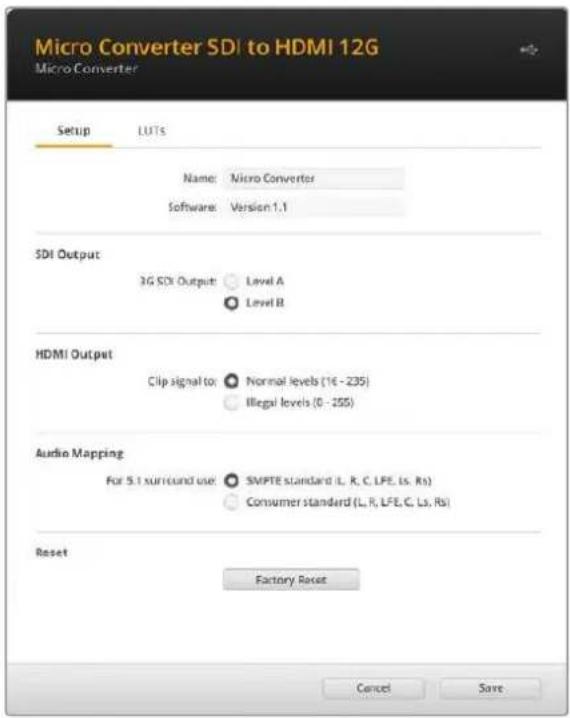

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Setup и LUTs.

На вкладке Setup отображается имя устройства и версия ПО, а также есть опции для выбора уровней сигналов при выводе через HDMI и стандартов для систем объемного звука с конфигурацией 5.1.

Micro Converter SDI to HDMI 12G Micro Converter Setup LUTs Name:Nicro Converter Software Version 1.1 SDI Output 3G SDI Output Level A Level B HDMI Output Clip signal to Normal levels (1€ - 235) Illegal levels (0 - 255) Audio Mapping For 5.1 surround use SMPTE standard (L, R, C, LFE, Ls, Rs) C��sumer standard (L, R, LFE, C, Ls, Rs) Reset Factory Reset Cancel Save

SDI Output

Если на вход поступает сигнал 3G-SDI, для его вывода через сквозной SDI-выход можно выбирать опцию Level A или Level B. Это позволяет обеспечить совместимость с оборудованием, которое поддерживает только один уровень — Level A или Level B.

HDMI Output

Чтобы HDMI-сигнал не выходил за пределы допустимого вещательного диапазона, выберите опцию Normal levels. Для соответствия параметрам видео, поступающего на вход SDI, выберите Illegal levels. Рекомендуем использовать опцию Normal levels.

Audio Mapping

Для системы объемного звука 5.1 можно выбрать SMPTE standard или Consumer standard.

Reset

Чтобы выполнить сброс к заводским настройкам, нажмите кнопку Factory Reset.

LUTs

Чтобы применить 3D LUT-таблицу к изображению, выводимому через HDMI, выберите On и нажмите кнопку Import. Укажите нужную LUT-таблицу для импорта и щелкните Save.

Чтобы применить LUT-таблицу к изображению, выводимому через сквозной выход SDI, поставьте флажок в поле Enable on loop output. Для отмены LUT-таблицы выберите опцию Off. Чтобы удалить загруженную LUT-таблицу, нажмите кнопку Delete.

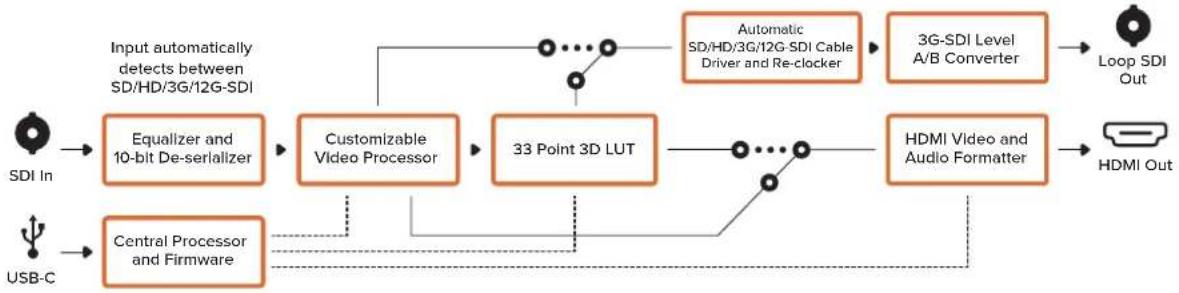

Схема соединений Micro Converter SDI to HDMI 12G

Micro Converter HDMI to SDI

Модель Micro Converter HDMI to SDI служит для вывода сигнала с HDMI-устройств (таких как HDV-камеры и игровые консоли) на технику с SDI-интерфейсом. Благодаря этому можно передавать изображение из HDMI-источника по SDI-кабелю на большое расстояние, а также подключать компьютер к SDI-оборудованию. Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет обычный кабель USB/Micro USB, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

Blackmagicdesign MicroConverter HDMI to SDI SDI OUT SDI OUT HDMI IN 1 2 3 4

Разъемы

1 SDI OUT

SDI-выход с BNC-разъемом.

2 SDI OUT

Второй SDI-выход.

3 Micro USB/питание

Обеспечивает питание с помощью прилагаемого блока или устройства, поддерживающего передачу тока напряжением 5 В по кабелю USB/Micro USB (ТВ или ПК). Также служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления конвертером или обновления его встроенного ПО с помощью утилиты Blackmagic Converters Setup.

4 HDMI IN

HDMI-вход типа А.

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

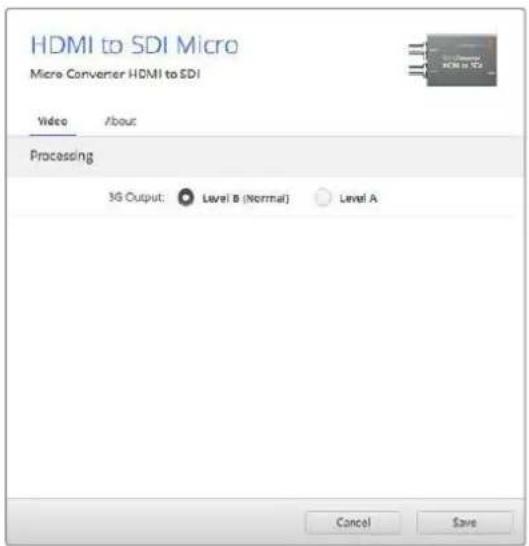

Вкладка Video для Micro Converter HDMI to SDI дает возможность выбрать описанные ниже опции.

HDMI to SDI Micro Micro Converter HDMI to SDI Video About Processing 3G Output: Level B (Normal) Level A Cancel Save

Вкладка Video утилиты Blackmagic Converters Setup позволяет установить уровень SDI-сигнала

Меню Processing

Меню 3G Output дает возможность использовать опцию «Level A» или «Level B». Эта настройка позволяет выбирать способ вывода сигнала 3G-SDI на оборудование, которое поддерживает только один уровень — Level A или Level B. По умолчанию используется опция «Level B».

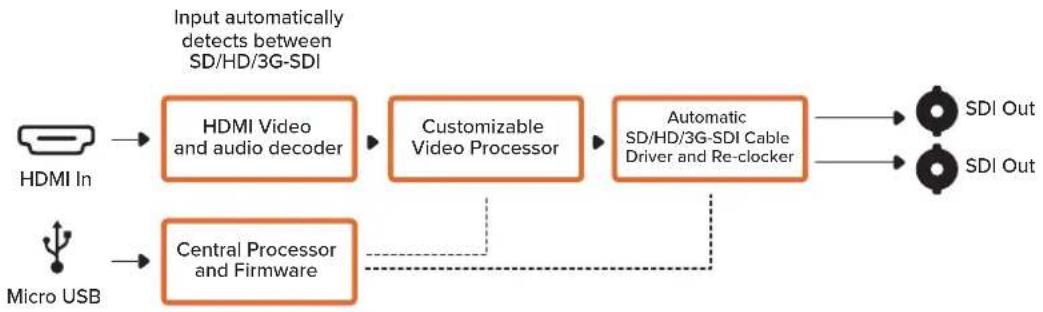

Схема соединений Micro Converter HDMI to SDI

Micro Converter HDMI to SDI 3G

Модель Micro Converter HDMI to SDI 3G служит для вывода сигнала с HDMI-устройств (таких как HDV-камеры и игровые консоли) на технику с SDI-интерфейсом. Благодаря этому можно передавать изображение из HDMI-источника по SDI-кабелю на большое расстояние, а также подключать компьютер к SDI-оборудованию.

Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB-C. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет кабель USB-C, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

Blackmagicdesign 1 SDI OUT Micro Converter HDMI to SDI 3G 2 SDI OUT HDMI INS 3 4

Разъемы

1 SDI OUT

SDI-выход с BNC-разъемом.

2 SDI OUT

Второй SDI-выход.

3 USB-C/питание

Применяется для обеспечения питанием 5 В с помощью стандартного кабеля USB/USB-C. Также служит для подключения к компьютеру с операционной системой Mac или Windows и управления с помощью утилиты Blackmagic Converters Setup. При подсоединении к источнику питания рядом с портом USB-C загорается маленький белый индикатор.

4 HDMI IN

HDMI-вход типа А. При обнаружении сигнала на HDMI-входе рядом с ним загорается небольшой индикатор.

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к ним используют вкладки Setup и About.

На вкладке Setup отображается имя устройства и версия ПО.

Micro Converter HDMI to SDI 3G Micro Converter Setup LUTs Name: Micro Converter Software: Version 1.1 SDI Output 3G SDI Output: Level A Level B Reset Factory Reset Cancel Save

SDI Output

Настройка 3G SDI Output дает возможность использовать опцию Level A или Level B. Эта настройка позволяет выбирать способ вывода сигнала 3G-SDI на оборудование, которое поддерживает только один уровень — Level A или Level B. По умолчанию используется опция Level B.

Reset

Чтобы выполнить сброс к заводским настройкам, нажмите кнопку Factory Reset.

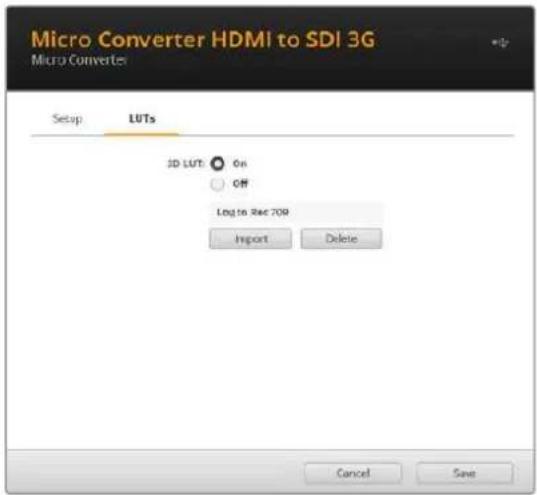

LUTs

Чтобы применить 3D LUT-таблицу к изображению, выводимому через выход SDI, выберите On и нажмите кнопку Import. Укажите нужную LUT-таблицу для импорта и щелкните Save.

Чтобы удалить загруженную LUT-таблицу, нажмите кнопку Delete.

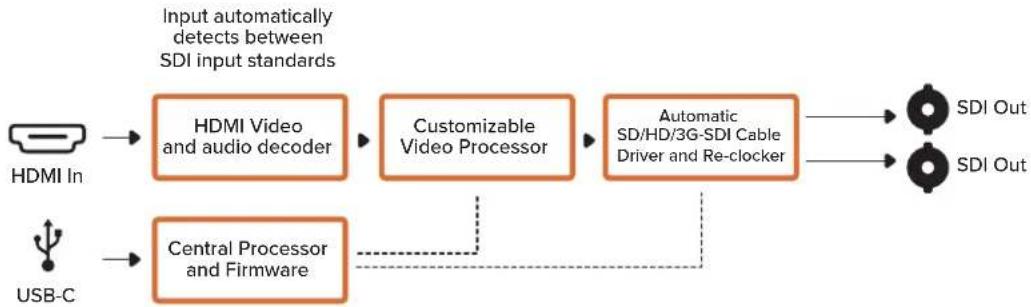

Схема соединений Micro Converter HDMI to SDI 3G

Micro Converter HDMI to SDI 12G

Модель Micro Converter HDMI to SDI 12G служит для вывода сигнала с HDMI-устройств (таких как HDV-камеры и игровые консоли) на технику с SDI-интерфейсом. Благодаря этому можно передавать изображение из HDMI-источника по SDI-кабелю на большое расстояние, а также подключать компьютер к SDI-оборудованию.

Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB-C. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет кабель USB-C, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

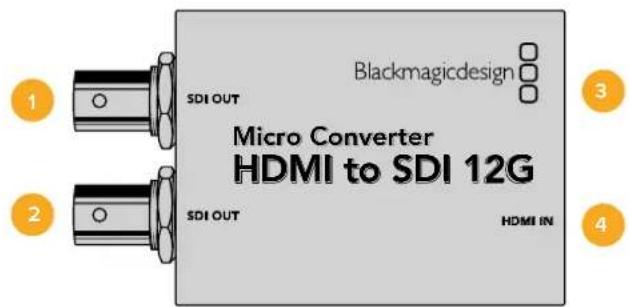

Blackmagicdesign Micro Converter HDMI to SDI 12G SDI OUT SDI OUT HDMI IN 1 2 3 4

Разъемы

1 SDI OUT

SDI-выход с BNC-разъемом.

2 SDI OUT

Второй SDI-выход.

3 USB-C/питание

Применяется для обеспечения питанием 5 В с помощью стандартного кабеля USB/USB-C. Также служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления с помощью утилиты Blackmagic Converters Setup. При подсоединении к источнику питания рядом с портом USB-C загорается маленький белый индикатор.

4 HDMI IN

HDMI-вход типа А. При обнаружении сигнала на HDMI-входе рядом с ним загорается небольшой индикатор.

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Setup и LUTs.

На вкладке Setup отображается имя конвертера и версия ПО.

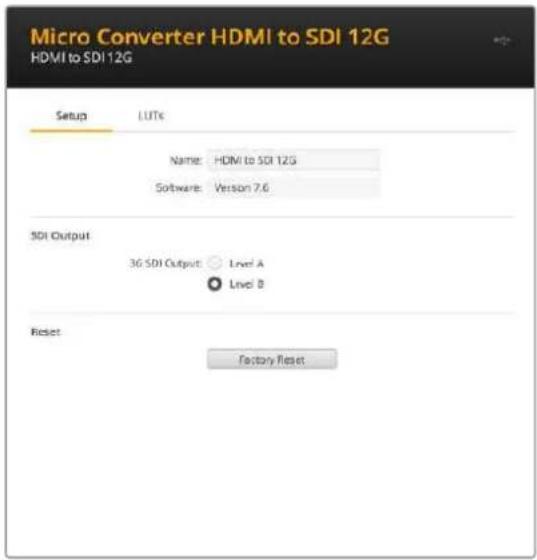

Micro Converter HDMI to SDI 12G HDMI to SDI 12G Setup LUTs Name:HDMI to SDI 12G Software:Version 7.6 SDI Output 3G SDI Output: Level A Level B Reset Factory Reset

SDI Output

Настройка 3G SDI Output дает возможность использовать опцию Level A или Level B. Это позволяет выбирать способ вывода сигнала 3G-SDI на оборудование, которое поддерживает только один уровень — Level A или Level B. По умолчанию используется опция Level B.

Reset

Чтобы выполнить сброс к заводским настройкам, нажмите кнопку Factory Reset.

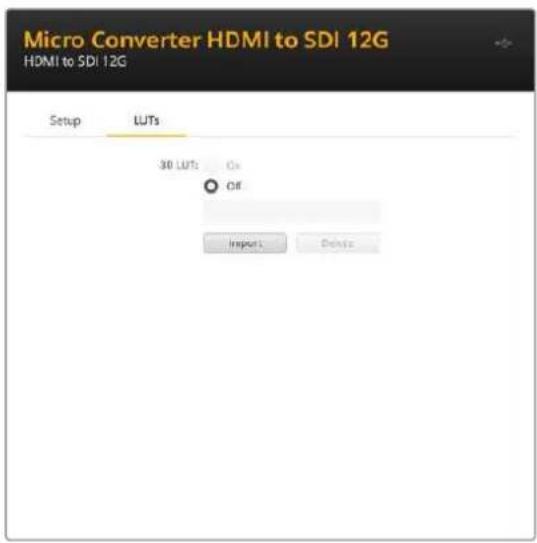

LUTs

Чтобы применить 3D LUT-таблицу к изображению, выводимому через выход SDI, выберите On и нажмите кнопку Import. Укажите нужную LUT-таблицу для импорта и щелкните Save.

Чтобы удалить загруженную LUT-таблицу, нажмите кнопку Delete.

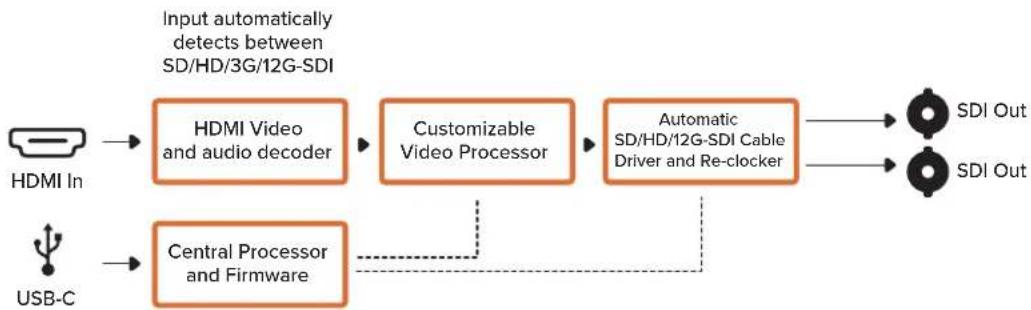

Схема соединений Micro Converter HDMI to SDI 12G

Micro Converter BiDirectional SDI/HDMI

Модель Micro Converter BiDirectional SDI/HDMI позволяет одновременно выводить SD- или HD-сигнал с HDMI-устройств на технику с SDI-интерфейсом и наоборот вместе со встраиванием звука. Это обеспечивает передачу изображения из HDMI-источников (например, HDV-камер) по SDI-кабелю на большое расстояние, а также преобразование обратного SDI-потока при подключении техники к HDMI-оборудованию (например, телевизору с HDMI-интерфейсом).

При использовании только одного входа SDI- и HDMI-выходы становятся сквозными, что позволяет передавать поступающий сигнал на другое HDMI- или SDI-оборудование.

Модель Micro Converter BiDirectional SDI/HDMI автоматически определяет формат на входе (SD/HD/3G-SDI) и использует его на выходе.

Прочный корпус из алюминия отличается сверхкомпактными размерами, а питание поступает через порт USB. Это позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет обычный кабель USB/ Micro USB, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

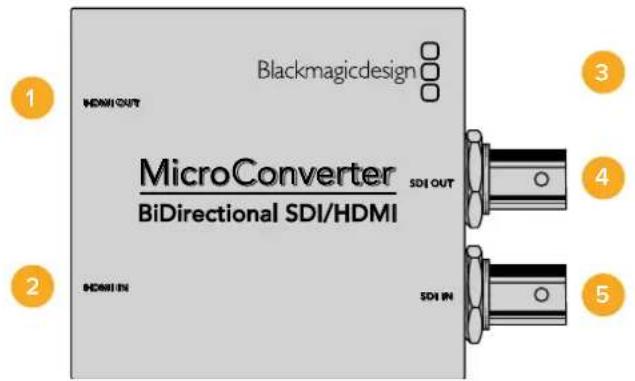

Blackmagicdesign 1 HDMAI OUT MicroConverter BiDirectional SDI/HDMI SDI OUT 2 HDMAI IN SDI IN 3 4 5

Разъемы

1 HDMI OUT

HDMI-выход типа А.

2 HDMI IN

HDMI-вход типа А.

3 Micro USB/питание

Обеспечивает питание с помощью любого устройства, поддерживающего передачу тока напряжением 5 В по кабелю USB/Micro USB (TB или ПК). Также служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления с помощью утилиты Blackmagic Converters Setup.

4 SDI OUT

SDI-выход с BNC-разъемом.

5 SDI IN

SDI-вход с BNC-разъемом.

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение. Для доступа к параметрам используют вкладки Video и About.

Работа с вкладкой About описана в разделе «Изменение настроек».

Вкладка Video для Micro Converter BiDirectional SDI/HDMI дает возможность выбрать описанные ниже опции.

BiDirectional Micro Micro Converter BiDirectional SIDI/HDMI Video About Processing ✓ Clip video output to kapplevels 3G Output: Level B (Normal) ○ LINE A Cancel Save

Опция "Clip video output to legal levels" используется по умолчанию. Она обеспечивает корректный вывод входящего SDI-сигнала через HDMI-интерфейс.

Меню Processing

Опция "Clip video output to legal levels" позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

Настройка 3G Output дает возможность использовать опцию "Level A" или "Level B". Она определяет способ вывода для сигнала 3G-SDI, чтобы обеспечить совместимость с оборудованием, которое поддерживает ввод 3G-SDI только как Level A или Level B. По умолчанию используется опция "Level B".

Схема соединений Micro Converter BiDirectional SDI/HDMI

Micro Converter BiDirectional SDI/HDMI 3G

Micro Converter BiDirectional SDI/HDMI 3G служит для преобразования сигнала из HDMI в SDI и обратно, причем для обоих форматов поддерживается Tally-индикация и управление камерой. Это позволяет подключать 4K- или 6K-камеру Pocket Cinema к порту SDI микшера ATEM или модель URSA Broadcast к ATEM Mini при сохранении функции контроля съемочной техники и индикации состояния.

Когда используется только один вход, SDI- и HDMI-выходы становятся сквозными, что позволяет передавать поступающий сигнал на другое HDMI- или SDI-оборудование, например монитор SmartView.

Модель Micro Converter BiDirectional SDI/HDMI 3G автоматически определяет формат на входе (SD/HD/3G-SDI) и использует его на выходе.

Питание на этот компактный конвертер поступает через порт USB-C, что позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет кабель USB-C, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

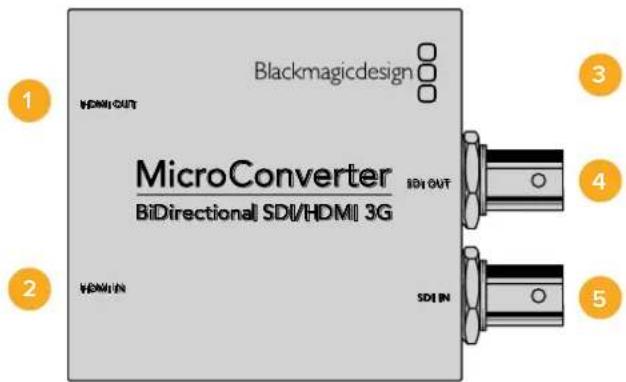

Blackmagicdesign HDMI OUT MicroConverter BiDirectional SDI/HDMI 3G HDMI IN SDI OUT SDI IN 1 2 3 4 5

Разъемы

1 HDMI OUT

HDMI-выход типа A.

2 HDMI IN

HDMI-вход типа А. При обнаружении сигнала на HDMI-входе рядом с ним загорается небольшой индикатор.

3 USB-C/питание

Применяется для обеспечения питанием 5 В с помощью стандартного кабеля USB/USB-C. Также служит для подключения к компьютеру с операционной системой Mac или Windows и управления с помощью утилиты Blackmagic Converters Setup. При подсоединении к источнику питания рядом с портом USB-C загорается маленький белый индикатор.

4 SDI OUT

SDI-выход с BNC-разъемом.

5 SDI IN

SDI-вход с BNC-разъемом. При обнаружении сигнала на SDI-входе рядом с ним загорается небольшой индикатор.

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение.

На вкладке Setup отображается имя устройства и версия ПО, а также настройки SDI Camera Control и SDI Output.

Blackmagic Device Micro Converter BIC Directional SDI/HDML... Setup Name: Blackmagic Device Software: Version 7.5 SDI Camera Control ATEM Camera ID: 1 SDI Output 3G SDR Output: Level A Level D Reset Factory Reset Cancel Save

Настройки на вкладке Setup для устройства Micro Converter Bidirectional SDI/HDMI 3G

SDI Camera Control

Чтобы сигналы управления и индикации поступали с микшера ATEM на нужную камеру, ее номер следует ввести в поле ATEM Camera ID.

SDI Output

Настройка 3G Output дает возможность использовать опцию Level A или Level B. Она определяет способ вывода для сигнала 3G-SDI, чтобы обеспечить совместимость с оборудованием, которое поддерживает ввод 3G-SDI только как Level A или Level B. По умолчанию используется опция Level B.

Reset

Чтобы выполнить сброс к заводским настройкам, нажмите кнопку Factory Reset.

Управление камерой и Tally-индикация с применением интерфейсов SDI и HDMI

Micro Converter BiDirectional SDI/HDMI 3G позволяет передавать сигнал Tally-индикации и команды управления при работе с микшерами ATEM и камерами Blackmagic. На приведенных ниже схемах показаны различные варианты подключения.

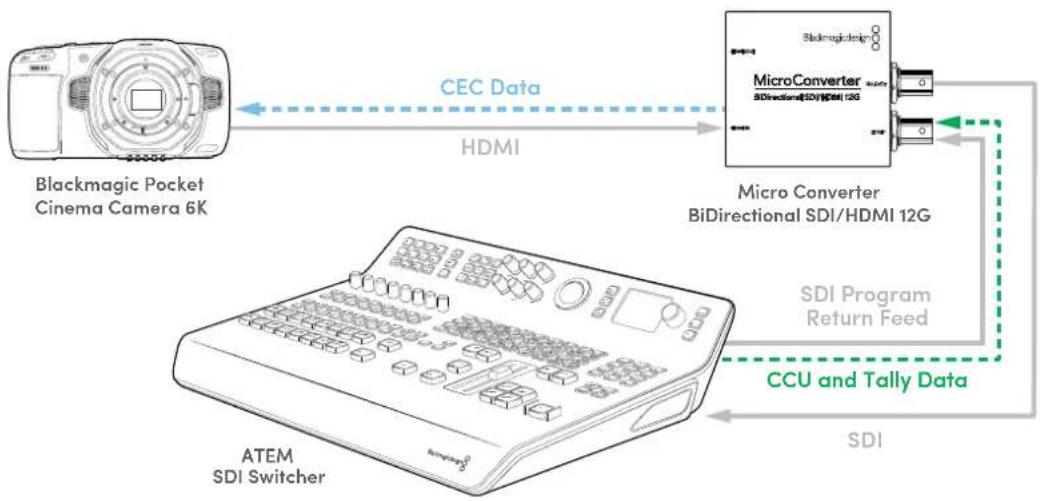

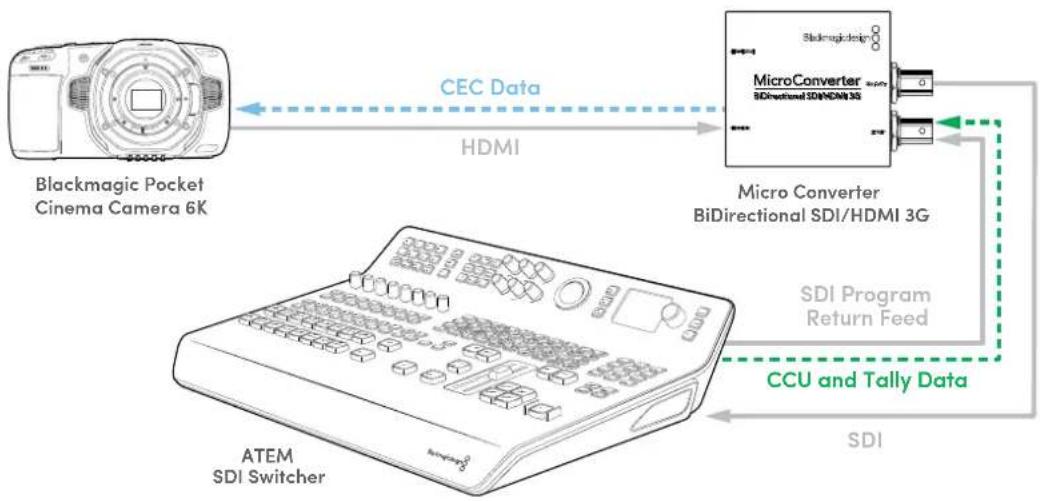

Схема 1

В данном случае микроконвертер используется для подсоединения HDMI-выхода камеры к SDI-входу микшера ATEM. Функция двунаправленного обмена данными позволяет передавать сигналы управления камерой и индикации состояния через конвертер обратно на камеру, используя шину СЕС интерфейса HDMI.

Выход HDMI микроконвертера также можно использовать для удаленного мониторинга.


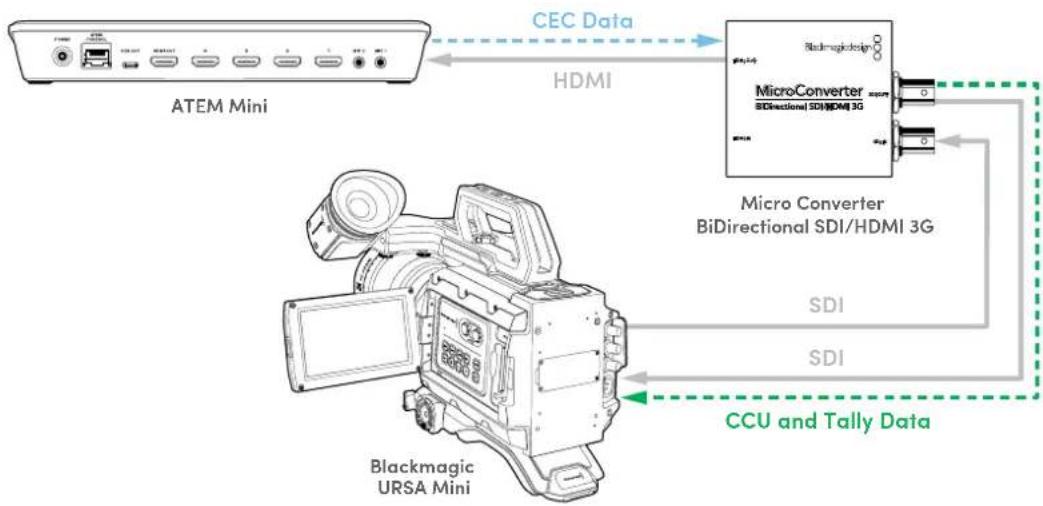

Схема 2

Здесь конвертер используется для подсоединения SDI-выхода камеры к HDMI-входу микшера ATEM Mini. Поступающий с камеры SDI-сигнал преобразуется в поток HDMI и передается на ATEM Mini. Информация CEC поступает обратно на Micro Converter, где она превращается в данные для управления камерой и индикации состояния, которые поступают обратно на камеру через интерфейс SDI.

ПРИМЕЧАНИЕ. Выход HDMI микроконвертера автоматически определяет наличие видеосигнала на входе SDI. Если он отсутствует, выход HDMI становится сквозным и его можно использовать для удаленного мониторинга потока, поступающего на вход HDMI.

Кроме того, видео- и аудиосигнал, принимаемый на входе HDMI конвертера, будет выводиться через выход SDI.

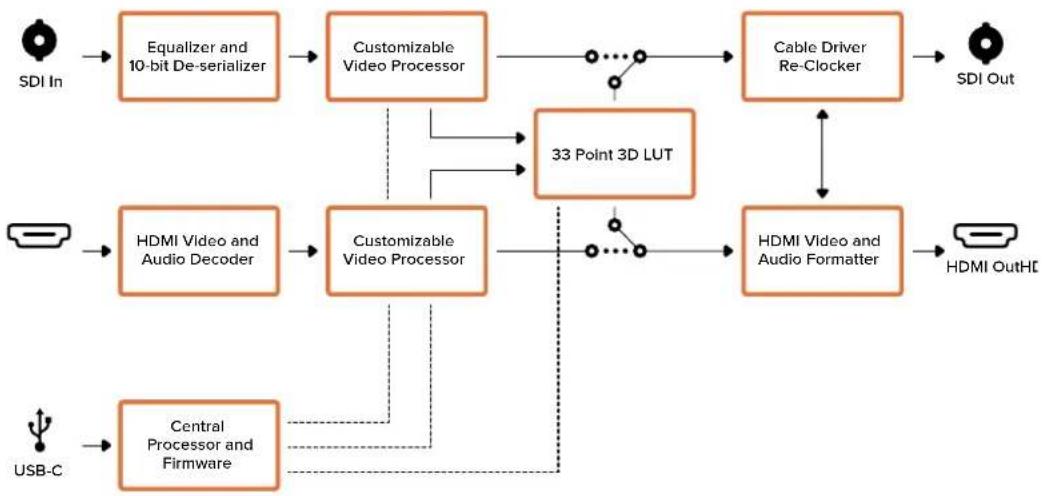

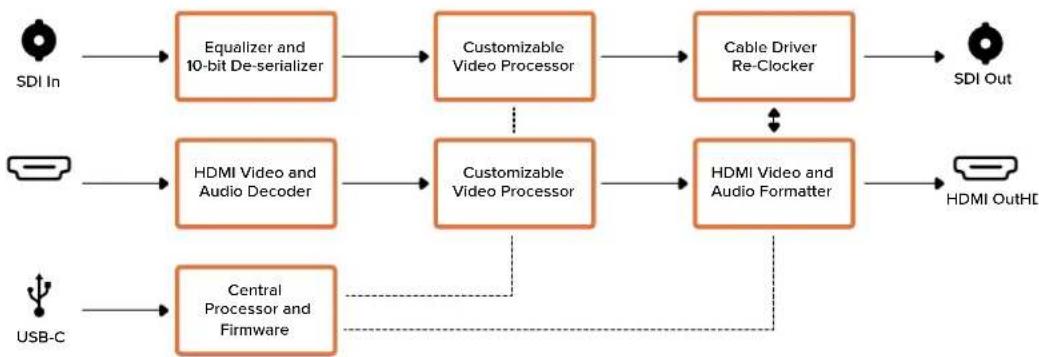

Схема соединений Micro Converter BiDirectional SDI/HDMI 3G

Micro Converter BiDirectional SDI/HDMI 12G

Micro Converter BiDirectional SDI/HDMI 12G служит для преобразования сигнала из HDMI в SDI и обратно, причем для обоих форматов поддерживается Tally-индикация и управление камерой. Это позволяет подключать 4K- или 6K-камеру Pocket Cinema к порту SDI микшера ATEM или модель URSA Broadcast к ATEM Mini при сохранении функции контроля съемочной техники и индикации состояния. Кроме того, допускается применение 3D LUT-таблицы при передаче сигнала через HDMI- и SDI-выход.

Когда используется только один вход, SDI- и HDMI-выходы становятся сквозными, что позволяет передавать поступающий сигнал на другое HDMI- или SDI-оборудование, например монитор SmartView.

Модель Micro Converter BiDirectional SDI/HDMI 12G автоматически определяет формат на входе (SD/HD/3G/12G-SDI) и использует его на выходе.

Питание на этот компактный конвертер поступает через порт USB-C, что позволяет использовать в качестве источника энергии настольные компьютеры и телевизоры. Для подключения устройства подойдет кабель USB-C, с помощью которого заряжают мобильные телефоны. Такой кабель можно приобрести в большинстве магазинов бытовой электроники.

Blackmagicdesign HDMI OUT MicroConverter BiDirectional SDI/HDMI 12G HDMI IN SDI OUT SDI IN 1 2 3 4 5

Разъемы

1 HDMI OUT

HDMI-выход типа А.

2 HDMI IN

HDMI-вход типа А. При обнаружении сигнала на HDMI-входе рядом с ним загорается небольшой индикатор.

3 USB-C/питание

Применяется для обеспечения питанием 5 В с помощью стандартного кабеля USB/USB-C. Также служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления с помощью утилиты Blackmagic Converters Setup. При подсоединении к источнику питания рядом с портом USB-C загорается маленький белый индикатор.

4 SDI OUT

SDI-выход с BNC-разъемом.

5 SDI IN

SDI-вход с BNC-разъемом. При обнаружении сигнала на SDI-входе рядом с ним загорается небольшой индикатор.

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки микроконвертера и обновлять его программное обеспечение.

На вкладке Setup отображается имя устройства и версия ПО, а также настройки SDI Camera Control и SDI Output.

Настройки на вкладке Setup для устройства Micro Converter BiDirectional SDI/HDMI 12G

SDI Camera Control

Чтобы сигналы управления и индикации поступали с микшера ATEM на нужную камеру, ее номер следует ввести в поле ATEM Camera ID.

SDI Output

Настройка 3G Output дает возможность использовать опцию Level A или Level B. Она определяет способ вывода для сигнала 3G-SDI, чтобы обеспечить совместимость с оборудованием, которое поддерживает ввод 3G-SDI только как Level A или Level B. По умолчанию используется опция Level B.

HDMI Output

Чтобы HDMI-сигнал не выходил за пределы допустимого вещательного диапазона, выберите опцию Normal levels. Для соответствия параметрам видео, поступающего на вход SDI, выберите Illegal levels. Рекомендуем использовать опцию Normal levels.

Audio Mapping

Для системы объемного звука 5.1 можно выбрать SMPTE standard или Consumer standard.

Reset

Чтобы выполнить сброс к заводским настройкам, нажмите кнопку Factory Reset.

LUTs

Чтобы применить 3D LUT-таблицу к изображению, выводимому через SDI- или HDMI-выход, нажмите кнопку Import. Укажите нужную LUT-таблицу для импорта и щелкните Save. Для активирования LUT-таблицы поставьте флажок в поле SDI output или HDMI output. Если требуется ее использовать на обоих выводах, выберите обе опции.

Чтобы удалить загруженную LUT-таблицу, нажмите кнопку Delete.

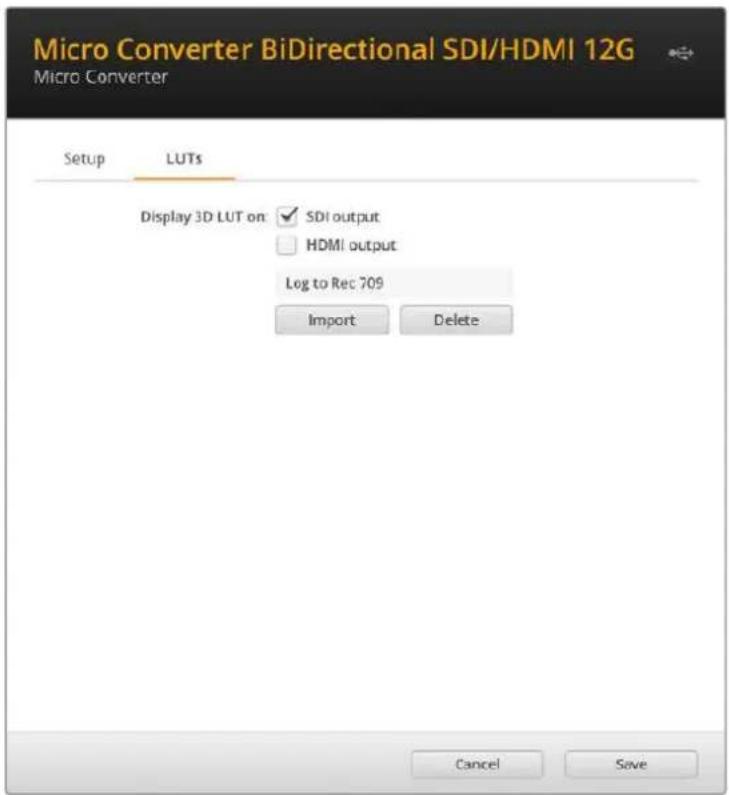

Micro Converter BiDirectional SDI/HDMI 12G Micro Converter Setup LUTs Display 3D LUT on: ✓ SDI output ☐ HDMI output Log to Rec 709 Import Delete Cancel Save

Вкладка LUTs для устройства Micro Converter BiDirectional SDI/HDMI 12G

Управление камерой и Tally-индикация с применением интерфейсов SDI и HDMI

Micro Converter BiDirectional SDI/HDMI 12G позволяет передавать сигнал Tally-индикации и команды управления при работе с микшерами ATEM и камерами Blackmagic. На приведенных ниже схемах показаны различные варианты подключения.

Схема 1

В данном случае микроконвертер используется для подсоединения HDMI-выхода камеры к SDI-входу микшера ATEM. Функция двунаправленного обмена данными позволяет передавать сигналы управления камерой и индикации состояния через конвертер обратно на камеру, используя шину СЕС интерфейса HDMI.

Выход HDMI микроконвертера также можно использовать для удаленного мониторинга.

Схема 2

Здесь конвертер используется для подсоединения SDI-выхода камеры к HDMI-входу микшера ATEM Mini. Поступающий с камеры SDI-сигнал преобразуется в поток HDMI и передается на ATEM Mini. Информация CEC поступает обратно на Micro Converter, где она превращается в данные для управления камерой и индикации состояния, которые поступают обратно на камеру через интерфейс SDI.

ПРИМЕЧАНИЕ. Выход HDMI микроконвертера автоматически определяет наличие видеосигнала на входе SDI. Если он отсутствует, выход HDMI становится сквозным и его можно использовать для удаленного мониторинга потока, поступающего на вход HDMI.

Кроме того, видео- и аудиосигнал, принимаемый на входе HDMI конвертера, будет выводиться через выход SDI.

Схема соединений Micro Converter BiDirectional SDI/HDMI 12G

Blackmagic Mini Converter

Mini Converter SDI to HDMI

Этот мини-конвертер позволяет передавать изображение с SDI-оборудования на дисплеи и видеопроекторы с HDMI-интерфейсом. Модель Mini Converter SDI to HDMI автоматически выбирает SD, HD или 3G-SDI и выполняет преобразование сигнала со встраиванием звука и его выводом на балансный аналоговый или AES/EBU-выход.

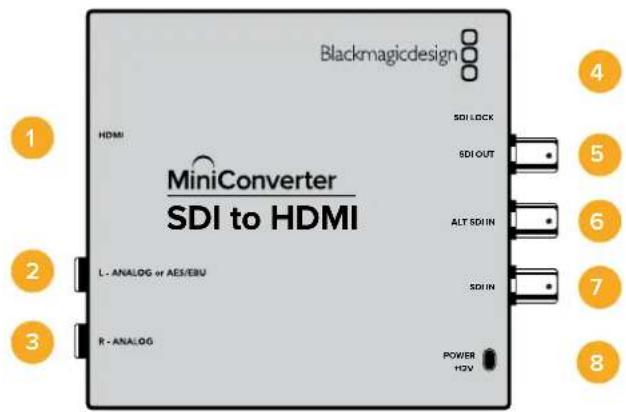

Blackmagicdesign HDMI MiniConverter SDI to HDMI L - ANALOG or AES/EBU R - ANALOG SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 1 2 3 4 5 6 7 8

Разъемы

1 HDMI

HDMI-выход типа A.

2 L - ANALOG или AES/EBU

Балансный аналоговый (левый канал) или цифровой AES/EBU-аудиовыход с разъемом 1/4 дюйма.

3 R - ANALOG

Балансный аналоговый аудиовыход (правый канал) с разъемом 1/4 дюйма.

4 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

5 SDI OUT

SDI-выход с BNC-разъемом.

6 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала.

7 SDI IN

Основной SDI-вход.

8 POWER +12V

Вход питания 12 В.

Переключатели

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 4 — SDI Audio De-Embed Bit 2

Переключатели 4, 3 и 2 позволяют использовать восемь комбинаций ON/OFF. С их помощью можно выбрать восемь разных пар аудиоканалов, которые будут выделены из входящего SDI-сигнала для вывода на HDMI-интерфейс, аналоговый или цифровой AES/EBU-разъемы.

Переключатель 3 — SDI Audio De-Embed Bit 1

См. описание переключателя 4.

Переключатель 2 — SDI Audio De-Embed Bit 0

См. описание переключателя 4.

Переключатель 1 — Processing Off/Processing On

Этот переключатель не используется.

MiniConverter SDI to HDMI OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 6 5 4 3 2 1 SDI AUDIO DE-EMBED BIT 2 3 2 1 PROCESSING OFF PROCESSING ON SDI AUDIO SELECTION TABLE 1 + 2 ON OFF 8 7 6 5 4 3 2 1 3 + 4 ON OFF 8 7 6 5 4 3 2 1 5 + 6 ON OFF 8 7 6 5 4 3 2 1 7 + 8 ON OFF 8 7 6 5 4 3 2 1 9 + 10 ON OFF 8 7 6 5 4 3 2 1 11 + 12 ON OFF 8 7 6 5 4 3 2 1 13 + 14 ON OFF 8 7 6 5 4 3 2 1 15 + 16 ON OFF 8 7 6 5 4 3 2 1

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если из SDI-потока нужно выделить аудиоканалы 1 и 2 для их вывода на аналоговый выход, установите переключатели 8, 4, 3 и 2 в положение OFF (выкл.).

Аудиоканалы SDI-сигнала

Аудиоканалы	Переключатель4	Переключатель3	Переключатель2	Положениепереключателя
1 и 2 OFF OFF OFF
3 и 4 OFF OFF ON
5 и 6 OFF ON OFF
7 и 8 OFF ON ON
9 и 10 ON OFF OFF
11 и 12 ON OFF ON
13 и 14 ON ON OFF
15 и 16 ON ON ON

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter SDI to HDMI дает возможность выбрать описанные ниже опции.

Меню Processing

Опция "Clip video output to legal levels" позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

Опция "Clip video output to legal levels" используется по умолчанию. Это позволяет адаптировать сигнал для вывода через HDMI-интерфейс.

Вкладка Audio для Mini Converter SDI to HDMI дает возможность выбрать описанные ниже опции.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовыходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

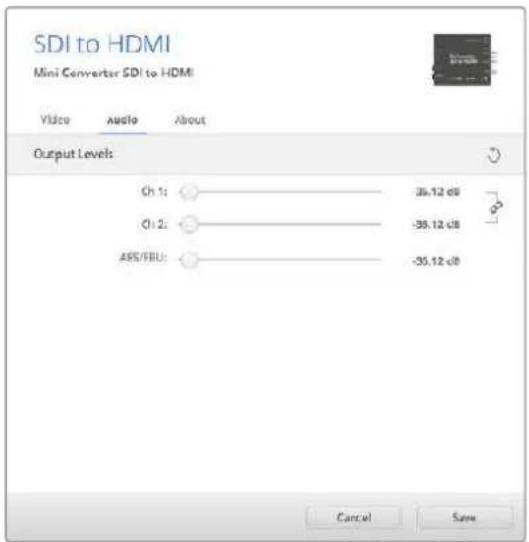

SDI to HDMI Mini Converter SDI to HDMI Video Audio About Output Levels Ch 1: 35.12 dB Ch 2: -35.12 dB ABS/EBU: -35.12 dB Cancel Save

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень звука

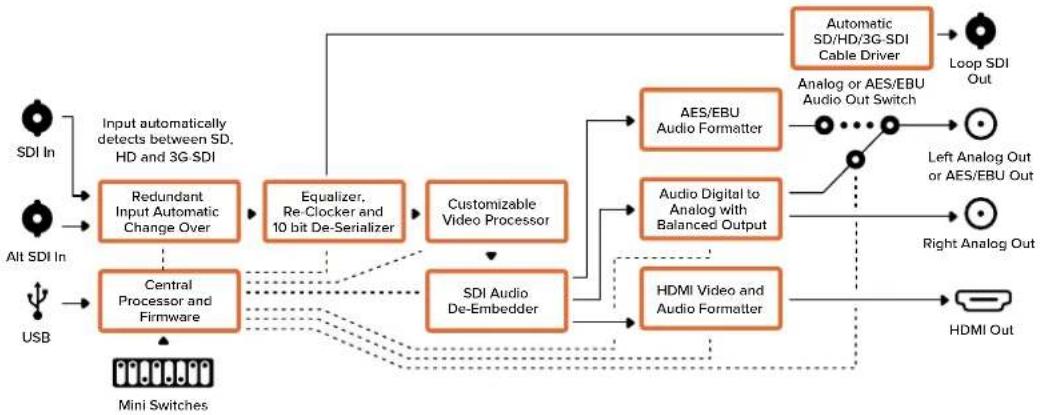

Схема соединений Mini Converter SDI to HDMI

Этот мини-конвертер позволяет выводить изображение с SDI-оборудования на дисплеи и видеопроекторы с HDMI-интерфейсом. Mini Converter SDI to HDMI 4K автоматически выбирает SD, HD или 3G-SDI, выполняя преобразование сигнала со встраиванием звука и его выводом на балансный аналоговый или AES/EBU-выход. Функция HDMI instant lock обеспечивает чистое переключение на HDMI-выходе при смене источников с одинаковым форматом видео. Если на SDI-вход поступает сигнал в Ultra HD, а к HDMI-выходу подключен HD-монитор или телевизор, будет автоматически выполнена понижающая конверсия. Это позволяет просматривать изображение сверхвысокой четкости на HD- экране.

Blackmagicdesign HDMI MiniConverter SDI to HDMI 4K L - ANALOG or AES/EBU R - ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 1 2 3 4 5 6 7 8

Разъемы

1 HDMI

HDMI-выход типа А.

2 L - ANALOG или AES/EBU

Балансный аналоговый (левый канал) или цифровой AES/EBU-аудиовыход с разъемом 1/4 дюйма.

3 R - ANALOG

Балансный аналоговый аудиовыход (правый канал) с разъемом 1/4 дюйма.

4 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

5 SDI OUT

SDI-выход с BNC-разъемом.

6 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала.

7 SDI IN

Основной SDI-вход.

8 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter SDI to HDMI 4K имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 4 — SDI Audio De-Embed Bit 2

Переключатели 4, 3 и 2 позволяют использовать восемь комбинаций ON/OFF. С их помощью можно выбрать восемь разных пар аудиоканалов, которые будут выделены из входящего SDI-сигнала для вывода на HDMI-интерфейс, аналоговый или цифровой AES/EBU-разъемы.

Переключатель 3 — SDI Audio De-Embed Bit 1

См. описание переключателя 4.

Переключатель 2 — SDI Audio De-Embed Bit 0

См. описание переключателя 4.

Переключатель 1 — Processing Off/Processing On

Этот переключатель не используется.

Mini Converter SDI to HDMI 4K OFF ON ANALOG AUDIO AES/EBU AUDIO 1 + 2 ON □□□□□□□□□ OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 3 + 4 ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 5 + 6 ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 7 + 8 ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 9 + 10 ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 11 + 12 ON □□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 13 + 14 ON □□□□□□□ OFF □□□□□□□ 8 7 6 5 4 3 2 1 15 + 16 ON □□□□□□□ OFF □□□□□□□ 8 7 6 5 4 3 2 1

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если из SDI-потока нужно выделить аудиоканалы 1 и 2 для их вывода на аналоговый выход, установите переключатели 8, 4, 3 и 2 в положение OFF (выкл.).

Аудиоканалы SDI-сигнала

Аудиоканалы	Переключатель4	Переключатель3	Переключатель2	Положениепереключателя
1 и 2 OFF OFF OFF
3 и 4 OFF OFF ON
5 и 6 OFF ON OFF
7 и 8 OFF ON ON
9 и 10 ON OFF OFF
11 и 12 ON OFF ON
13 и 14 ON ON OFF
15 и 16 ON ON ON

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter SDI to HDMI 4K дает возможность выбрать описанные ниже опции.

Опция "Clip video output to legal levels" используется по умолчанию. Это позволяет адаптировать сигнал для вывода через HDMI-интерфейс.

Меню Processing

- HDMI instant lock

Поставьте флажок, чтобы активировать функцию HDMI instant lock. После этого даже при смене источников сигнал будет поступать на HDMI-выход без перерыва, т. е. при

выводе изображения на экран HDMI-телевизора или монитора повторная установка соединения с принимающим устройством не выполняется. Функция работает только в тех случаях, когда поступающее из источников видео имеет одинаковый стандарт.

При использовании функции HDMI instant lock возникает небольшое отставание звука от изображения. Если на выходе необходимо иметь полную синхронизацию видео и аудио, снимите флажок для этой опции.

Эта опция позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовыходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

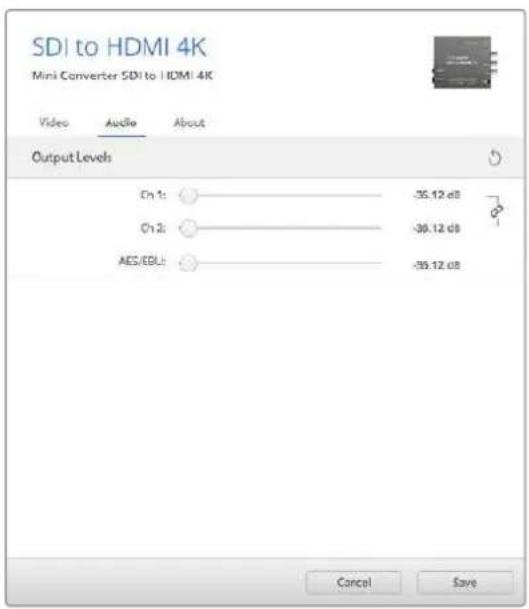

Вкладка Audio для Mini Converter SDI to HDMI 4K дает возможность выбрать описанные ниже опции.

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень звука

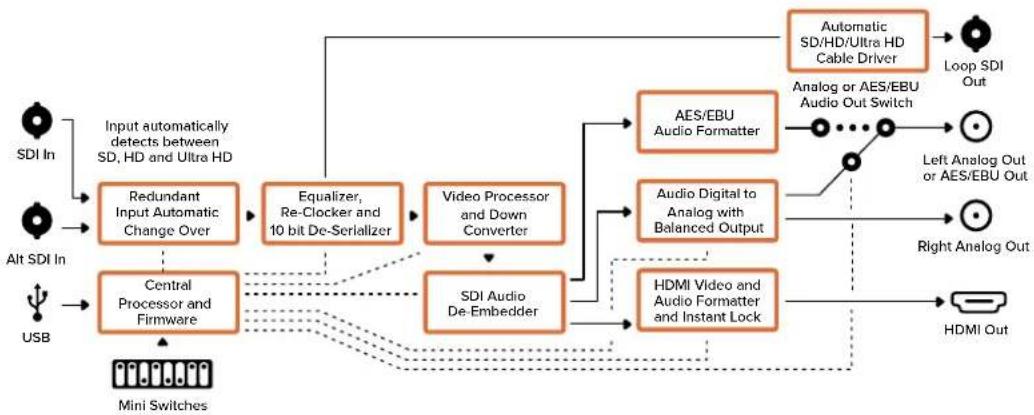

Схема соединений Mini Converter SDI to HDMI 4K

Этот мини-конвертер позволяет выводить изображение с SDI-оборудования на дисплеи и видеопроекторы с HDMI-интерфейсом. Mini Converter SDI to HDMI 6G автоматически переключается между SD-SDI, HD-SDI, 3G-SDI и 6G-SDI на входе, обеспечивая преобразование в HDMI-сигнал со встроенным звуком, а также выводит аудио на балансный AES/EBU- или аналоговый выход.

Функция HDMI instant lock обеспечивает чистое переключение на HDMI-выходе при смене источников с одинаковым форматом видео. Если на SDI-вход поступает сигнал в Ultra HD, а к HDMI-выходу подключен HD-монитор или телевизор, будет автоматически выполнена понижающая конверсия. Это позволяет просматривать изображение сверхвысокой четкости на HD-экране.

Для цветовой обработки сигнала на выходе можно использовать 3D LUT-таблицы. Они представляют собой матрицы на основе 33 координатных точек, которые позволяют на аппаратном уровне выполнять манипуляции с цветом и проводить калибровку бытовых телевизоров перед грейдингом. С помощью 3D LUT-таблицы легко выполнить преобразование цветового пространства для работы с разными дисплеями. Mini Converter SDI to HDMI 6G имеет две предоставленные LUT-таблицы: для преобразования цветного изображения в черно-белое и для конвертирования видео с камер Blackmagic в цветовое пространство REC 709.

Blackmagicdesign HDMI MiniConverter SDI to HDMI 6G L - ANALOG or AES/EBU R - ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 4 5 6 7 8

Разъемы

1 HDMI

HDMI-выход типа А.

2 L - ANALOG или AES/EBU

Балансный аналоговый (левый канал) или цифровой AES/EBU-аудиовыход с разъемом 1/4 дюйма.

3 R - ANALOG

Балансный аналоговый аудиовыход (правый канал) с разъемом 1/4 дюйма.

4 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

5 SDI OUT

SDI-выход с BNC-разъемом.

6 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала.

7 SDI IN

Основной SDI-вход.

8 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter SDI to HDMI 6G имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 7 — включение и отключение LUT-таблицы

Установите переключатель 7 в положение OFF (выкл.), чтобы отключить LUT-таблицу, или в положение ON (вкл.) для ее включения.

Переключатель 6 — выбор LUT 1 или LUT 2

Установите переключатель 6 в положение OFF (выкл.), чтобы использовать таблицу LUT 1, или в положение ON (вкл.), чтобы выбрать таблицу LUT 2.

Переключатель 5 — включение и отключение LUT-таблицы на сквозном выходе

Установите переключатель 5 в положение OFF (выкл.), чтобы отключить LUT-таблицу на сквозном выходе, или в положение ON (вкл.), чтобы использовать LUT-таблицу на этом выходе.

Переключатель 4 — SDI Audio De-Embed Bit 2

Переключатели 4, 3 и 2 позволяют использовать восемь комбинаций ON/OFF. С их помощью можно выбрать восемь разных пар аудиоканалов, которые будут выделены из входящего SDI-сигнала для вывода на HDMI-интерфейс, аналоговый или цифровой AES/EBU-разъемы.

Переключатель 3 — SDI Audio De-Embed Bit 1

См. описание переключателя 4.

Переключатель 2 — SDI Audio De-Embed Bit 0

См. описание переключателя 4.

Переключатель 1 — включение и отключение функции HDMI instant lock

Установите переключатель 1 в положение OFF (выкл.), чтобы отключить функцию HDMI instant lock, или в положение ON (вкл.), чтобы использовать эту функцию.

Во втором режиме даже при смене источников сигнал будет поступать на HDMI-выход без перерыва, т. е. при выводе изображения на экран HDMI-телевизора или монитора повторная установка соединения с принимающим устройством не требуется. Функция работает только в тех случаях, когда поступающее из источников видео имеет одинаковый стандарт.

При использовании функции HDMI instant lock возникает небольшое отставание звука от изображения. Если на выходе необходимо иметь полную синхронизацию видео и аудио, отключите эту опцию.

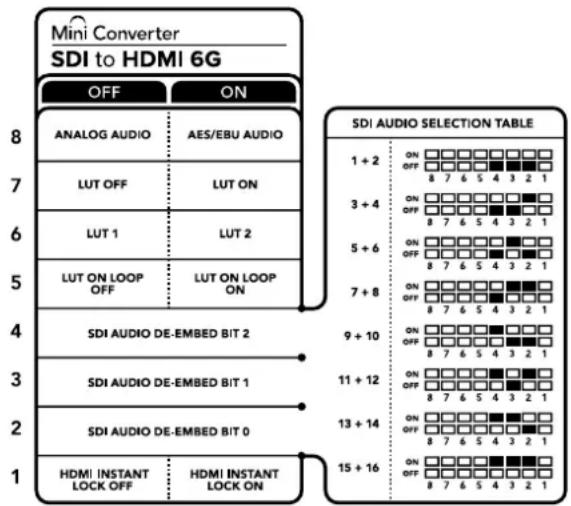

Mini Converter SDI to HDMI 6G OFF ON ANALOG AUDIO AES/EBU AUDIO LUT OFF LUT ON LUT 1 LUT 2 LUT ON LOOP OFF LUT ON LOOP ON SDI AUDIO DE-EMBED BIT 2 SDI AUDIO DE-EMBED BIT 1 SDI AUDIO DE-EMBED BIT 0 HDMI INSTANT LOCK OFF HDMI INSTANT LOCK ON SDI AUDIO SELECTION TABLE 1 + 2 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 3 + 4 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 5 + 6 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 7 + 8 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 9 + 10 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 11 + 12 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 13 + 14 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 15 + 16 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если из SDI-потока нужно выделить аудиоканалы 1 и 2 для их вывода на аналоговый выход, установите переключатели 8, 4, 3 и 2 в положение OFF (выкл.).

Аудиоканалы SDI-сигнала

Аудиоканалы	Переключатель4	Переключатель3	Переключатель2	Положениепереключателя
1 and 2 OFF OFF OFF
3 and 4 OFF OFF ON
5 and 6 OFF ON OFF
7 and 8 OFF ON ON
9 and 10 ON OFF OFF
11 and 12 ON OFF ON
13 and 14 ON ON OFF
15 and 16 ON ON ON

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About. Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter SDI to HDMI 6G дает возможность выбрать описанные ниже опции.

SDI to HDMI 6G Mini Converter SDI to HDMI 6G Video Audio About Processing ✓ Clip video output to legal levels: Load 3D LUT 1: Load monochrome Load 3D LUT 2: Load Blackmagic 4.5K Film to Rec708 Cancel Save

Опция "Clip video output to legal levels" используется по умолчанию. Это позволяет адаптировать сигнал для вывода через HDMI-интерфейс.

Меню Processing

Mini Converter SDI to HDMI 6G поддерживает работу с файлами .cube, которые можно создать с помощью DaVinci Resolve или другого приложения для цветокоррекции.

Конвертер позволяет загрузить две разные LUT-таблицы. Для этого нажмите соответствующую кнопку Load, выберите файл .cube на компьютере и нажмите OK. Нажмите Save, чтобы подтвердить выбор. Имена файлов отображаются рядом с кнопкой Load, поэтому вы всегда будете знать, какие из них используются для опций LUT 1 и LUT 2.

- Трехмерная LUT-таблица

3D LUT — это файл с трехмерной таблицей значений для изменения цветового пространства.

Массив данных содержит точки, используемые для преобразования каждого основного цвета с помощью координат X, Y и Z. Таким образом, для существующих значений красного, зеленого и синего каналов на SDI-входе можно задать новые значения на HDMI-выходе. Подобная функция является мощным инструментом для исключительно точной калибровки дисплеев и загрузки кривых гамма-распределения, когда необходимо оценить линейную гамму при работе с различными типами файлов RAW.

Одна из загружаемых по умолчанию трехмерных LUT-таблиц позволяет конвертировать цветное видео на входе в черно-белое на выходе. Все значения красного, зеленого и синего каналов в поступающем сигнале получают значения, соответствующие черно-белому изображению в исходящем сигнале. Приложение DaVinci Resolve дает возможность сохранить цветовую схему в виде LUT-таблицы и импортировать ее на Mini Converter SDI to HDMI 6G с помощью программной утилиты. Также допускается применение 3D LUT-таблицы на сквозном SDI-выходе. в этом случае конвертер выполняет цветовую обработку без использования HDMI-выхода.

Подробнее о создании файла .cube см. руководство по DaVinci Resolve, которое можно найти на веб-сайте Blackmagic Design по адресу www.blackmagicdesign.com/ru/support.

Эта опция позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовыходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels. Вкладка Audio для Mini Converter SDI to HDMI 6G дает возможность выбрать описанные ниже опции.

Вкладка Audio утилиты Blackmagic Converters

Setup позволяет установить уровень звука

Схема соединений Mini Converter SDI to HDMI 6G

Модель обеспечивает вывод HDMI-сигнала игровых консолей и HDV-камер на устройства с SDI-интерфейсом, а также позволяет встраивать звук, полученный с HDMI-, AES/EBU- или балансного аналогового входов. Благодаря этому можно передавать изображение из HDMI-источника по SDI-кабелю на большое расстояние, а также подключать компьютер к SDI-оборудованию. Конвертер дополнительно поддерживает понижающую конверсию из HD в SD.

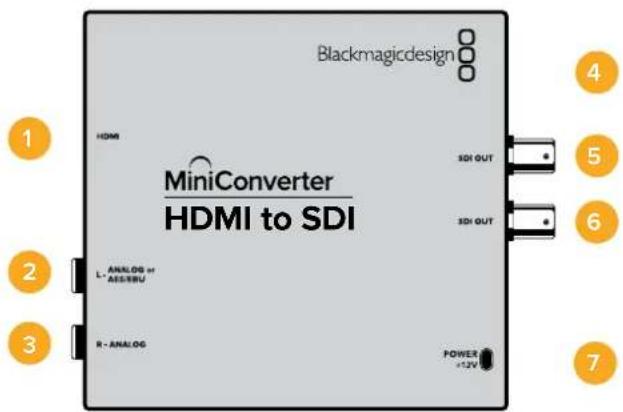

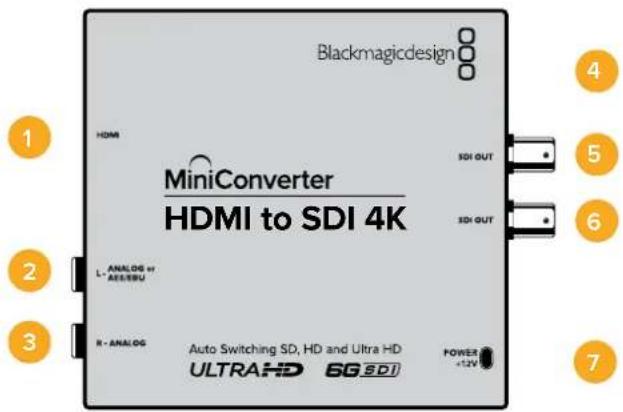

Blackmagicdesign MiniConverter HDMI to SDI HDMI 3DI OUT 5 6 2 ANALOG or ASS/EBU 3 R - ANALOG POWER +12V 7

Разъемы

1 HDMI

HDMI-вход типа А.

2 L - ANALOG или AES/EBU

Балансный аналоговый (левый канал) или цифровой AES/EBU-аудиовход с разъемом 1/4 дюйма.

3 R - ANALOG

Балансный аналоговый аудиовход (правый канал) с разъемом 1/4 дюйма.

4 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

5 SDI OUT

SDI-выход с BNC-разъемом.

6 SDI OUT

Второй SDI-выход.

7 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter HDMI to SDI имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выбрать балансный аналоговый звук, или ON (вкл.) для использования AES/EBU-входа. Чтобы работать с этими входами, переключатель 7 должен быть установлен в положение ON (вкл.).

Переключатель 7 — HDMI Audio, Input Audio

Установите переключатель 7 в положение OFF (выкл.), чтобы использовать звук, встроенный в HDMI-сигнал. Для работы с аналоговым или AES/EBU-аудио выберите положение ON (вкл.).

Переключатель 1 — Processing Off/Processing On

Переключатель 1 позволяет выбирать пропорции кадра при выполнении понижающей конверсии из HD в SD. Например, при каждой установке переключателя в положение ON (вкл.) используется один из трех режимов: anamorphic, center cut или letterbox. При положении OFF (выкл.) понижающая конверсия не выполняется, поэтому на выход поступает HD-сигнал.

При подключении к компьютеру через порт USB настройками управляют с помощью утилиты Blackmagic Converters Setup. Если необходимо сохранить выбранный режим, отсоедините конвертер от компьютера, отключите и снова включите питание, а затем установите настройки понижающей конверсии с помощью переключателя 1.

Mini Converter HDMI to SDI OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 HDMI AUDIOlbrace 6 INPUT AUDIO 5 4 3 2 1 PROCESSING PROCESSING OFF ON

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter HDMI to SDI дает возможность выбрать описанные ниже опции.

Меню Processing

Это меню позволяет выбирать пропорции кадра при выполнении понижающей конверсии из HD в SD. Доступные опции: Letterbox, Anamorphic, Center Cut и OFF (выкл.).

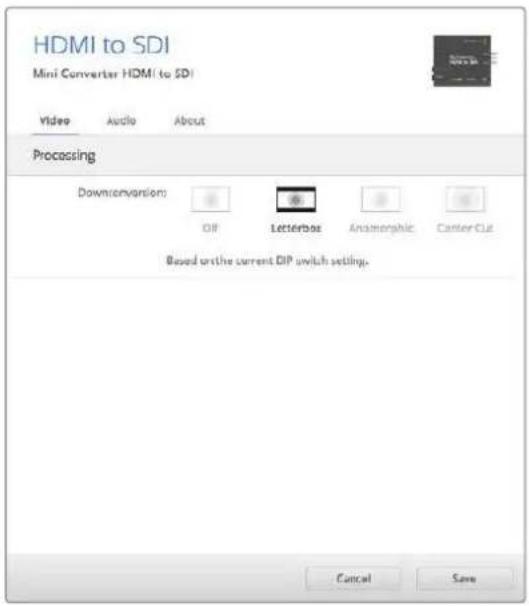

Вкладка Video утилиты Blackmagic Converters Setup позволяет выбрать настройки преобразования

Вкладка Audio для Mini Converter HDMI to SDI дает возможность выбрать описанные ниже опции.

Меню Input Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Input Levels.

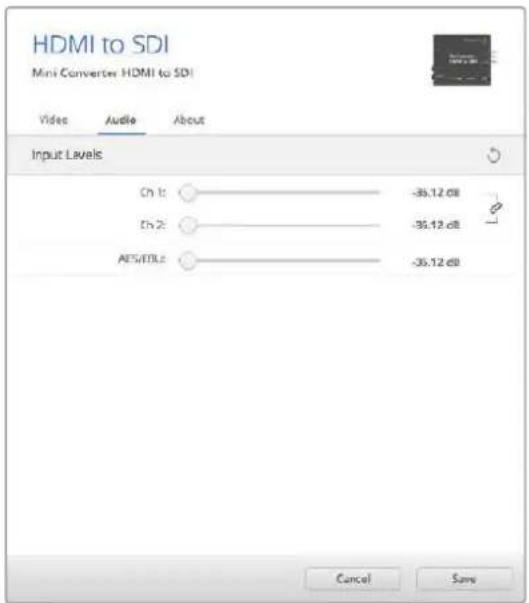

HDMI to SDI Mini Converter HDMI to SDI Video Audio About Input Levels Ch 1: -36.12 dB Ch 2: -36.12 dB AES/TITLE: -36.12 dB Cancel Save

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень звука

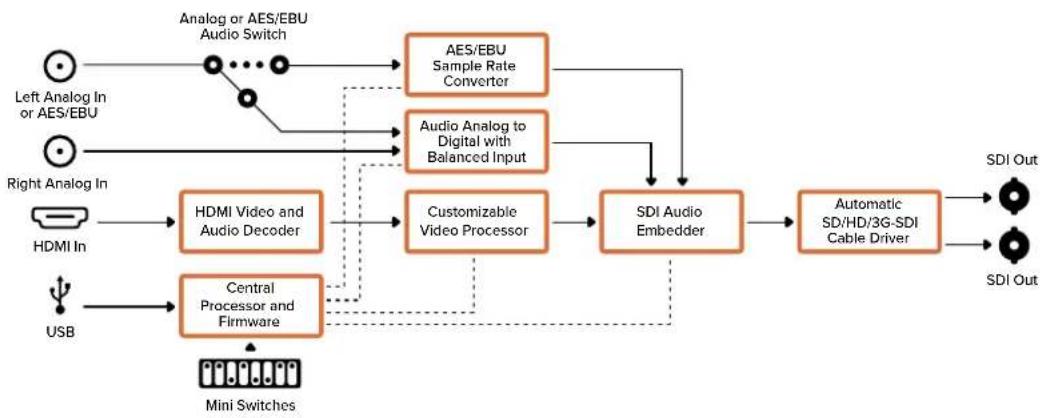

Схема соединений Mini Converter HDMI to SDI

Модель обеспечивает вывод HDMI-сигнала игровых консолей и HDV-камер на устройства с SDI-интерфейсом, а также позволяет встраивать звук, полученный с HDMI-, AES/EBU- или балансного аналогового входов. Благодаря этому можно передавать изображение из HDMI-источника по SDI-кабелю на большое расстояние, а также подключать компьютер к SDI-оборудованию.

Blackmagicdesign MiniConverter HDMI to SDI 4K HDMI SDI OUT L' ANALOG or AEE/EBU SDI OUT R' ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6 7

Разъемы

1 HDMI

HDMI-вход типа А.

2 L - ANALOG или AES/EBU

Балансный аналоговый аудиовход (левый канал) или цифровой аудиовход AES/EBU с разъемом 1/4 дюйма.

3 R - ANALOG

Балансный аналоговый аудиовход (правый канал) с разъемом 1/4 дюйма.

4 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

5 SDI OUT

SDI-выход с BNC-разъемом.

6 SDI OUT

Второй SDI-выход.

7 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter HDMI to SDI 4K имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выбрать балансный аналоговый звук, или ON (вкл.) для использования AES/EBU-входа. Чтобы работать с этими входами, переключатель 7 должен быть установлен в положение ON (вкл.).

Переключатель 7 — HDMI Audio, Input Audio

Установите переключатель 7 в положение OFF (выкл.), чтобы использовать звук, встроенный в HDMI-сигнал. Для работы с аналоговым или AES/EBU-аудио выберите положение ON (вкл.).

Переключатели 2,1 — Select Format Bit 1,0

При подключении HDMI-источника, способного выводить Ultra HD и HD, эта настройка помогает принудительно использовать нужную четкость. Эта опция может быть полезной, когда изображение с компьютера необходимо записать или просмотреть на SDI-оборудовании в HD-разрешении.

Хотя получаемый эффект похож на повышающую или понижающую конверсию, на самом деле конвертер отправляет источнику команду выводить видео в Ultra HD или HD. В этом случае поступающий сигнал передается на выход без дополнительного преобразования.

Используя определенную комбинацию переключателей 1 и 2, можно выбрать принудительный вывод в HD или Ultra HD либо автоматическое определение оптимального разрешения.

Ниже описаны возможные варианты настройки.

AUTO — переключатели 1 и 2 в положении OFF (выкл.).

Конвертер автоматически определяет оптимальное разрешение (HD или Ultra HD) в зависимости от технических характеристик источника сигнала.

FORCE TO HD — переключатель 1 в положении OFF (выкл.), переключатель 2 в положении ON (вкл.).

Если HDMI-источник поддерживает вывод в HD и Ultra HD, конвертер будет получать HD-сигнал.

FORCE TO ULTRA HD — переключатель 1 в положении ON (вкл.), переключатель 2 в положении OFF (выкл.).

Если HDMI-источник поддерживает вывод в HD и Ultra HD, конвертер будет получать Ultra HD-сигнал.

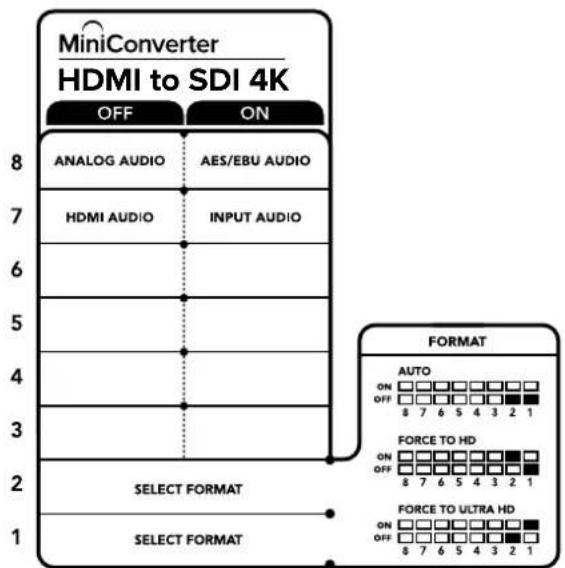

MiniConverter HDMI to SDI 4K OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 HDMI AUDIOlbrace 6 lbrace 5 lbrace 4 lbrace 3 lbrace 2 SELECT FORMAT 1 SELECT FORMAT FORMAT AUTO ON OFF 8 7 6 5 4 3 2 1 FORCE TO HD ON OFF 8 7 6 5 4 3 2 1 FORCE TO ULTRA HD ON OFF 8 7 6 5 4 3 2 1

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Audio для Mini Converter HDMI to SDI 4K дает возможность выбрать описанные ниже опции.

Меню Input Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Input Levels.

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень звука

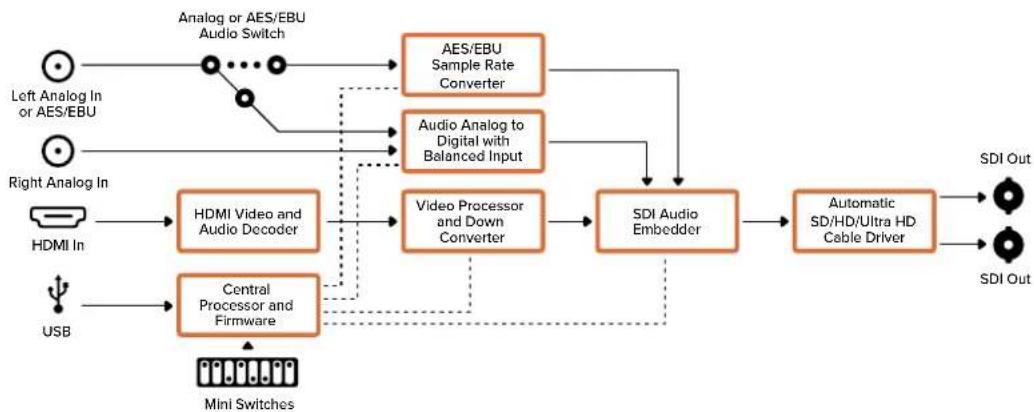

Схема соединений Mini Converter HDMI to SDI 4K


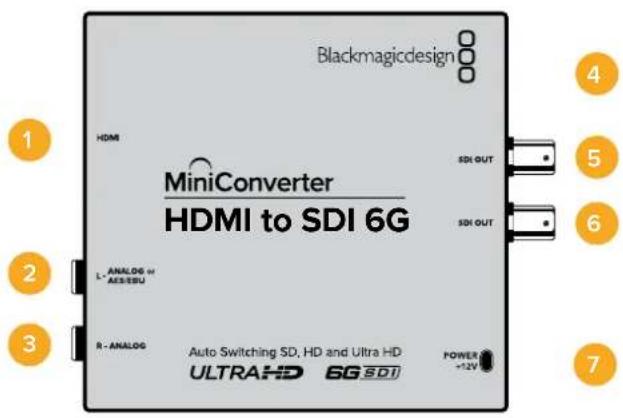

Mini Converter HDMI to SDI 6G

Модель обеспечивает вывод HDMI-сигнала игровых консолей и HDV-камер на устройства с SDI-интерфейсом, а также позволяет встраивать звук, полученный с HDMI-, AES/EBU- или балансного аналогового входов. Благодаря этому можно передавать изображение из HDMI-источника по SDI-кабелю на большое расстояние, а также подключать компьютер к SDI-оборудованию.

Blackmagicdesign MiniConverter HDMI to SDI 6G L. ANALOG or AEE/EBU R- ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI SDI OUT SDI OUT POWER +12V 1 2 3 4 5 6 7

Разъемы

1 HDMI

HDMI-вход типа А.

2 L - ANALOG или AES/EBU

Балансный аналоговый аудиовход (левый канал) или цифровой аудиовход AES/EBU с разъемом 1/4 дюйма.

3 R-ANALOG

Балансный аналоговый аудиовход (правый канал) с разъемом 1/4 дюйма.

4 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

5 SDI OUT

SDI-выход с BNC-разъемом.

6 SDI OUT

Второй SDI-выход.

7 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter HDMI to SDI 6G имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выбрать балансный аналоговый звук, или ON (вкл.) для использования AES/EBU-входа. Чтобы работать с этими входами, переключатель 7 должен быть установлен в положение ON (вкл.).

Переключатель 7 — HDMI Audio, Input Audio

Установите переключатель 7 в положение OFF (выкл.), чтобы использовать звук, встроенный в HDMI-сигнал. Для работы с аналоговым или AES/EBU-аудио выберите положение ON (вкл.).

Переключатель 6 — выбор уровня при выводе 3G-сигнала

Установите переключатель 6 в положение OFF (выкл.), чтобы использовать Level B, или ON (вкл.) для работы с Level A.

Переключатели 2,1 — Select Format Bit 1,0

При подключении HDMI-источника, способного выводить Ultra HD и HD, данная настройка помогает принудительно использовать нужную четкость. Эта опция может быть полезной, когда изображение с компьютера необходимо записать или просмотреть на SDI-оборудовании в HD-разрешении.

Хотя получаемый эффект похож на повышающую или понижающую конверсию, на самом деле конвертер отправляет источнику команду выводить видео в Ultra HD или HD. В этом случае поступающий сигнал передается на выход без дополнительного преобразования.

Используя определенную комбинацию переключателей 1 и 2, можно выбрать принудительный вывод в HD или Ultra HD либо автоматическое определение оптимального разрешения.

Ниже описаны возможные варианты настройки.

AUTO — переключатели 1 и 2 в положении OFF (выкл.)

Конвертер автоматически определяет оптимальное разрешение (HD или Ultra HD) в зависимости от технических характеристик источника сигнала.

FORCE TO HD — переключатель 1 в положении OFF (выкл.), переключатель 2 в положении ON (вкл.)

Если HDMI-источник поддерживает вывод в HD и Ultra HD, конвертер будет получать HD-сигнал.

FORCE TO ULTRA HD — переключатель 1 в положении ON (вкл.), переключатель 2 в положении OFF (выкл.)

Если HDMI-источник поддерживает вывод в HD и Ultra HD, конвертер будет получать Ultra HD-сигнал.

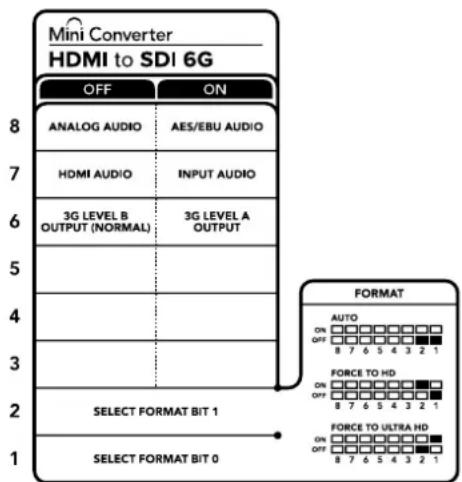

Mini Converter HDMI to SDI 6G OFF ON ANALOG AUDIO AES/EBU AUDIO HDMI AUDIOlbrace 3G LEVEL B 3G LEVEL A OUTPUT (NORMAL) OUTPUT 3G LEVEL B SELECT FORMAT BIT 1 SELECT FORMAT BIT 0 8 7 6 5 4 3 2 1 FORMAT AUTO ON OFF 8 7 6 5 4 3 2 1 FORCE TO HD ON OFF 8 7 6 5 4 3 2 1 FORCE TO ULTRA HD ON OFF 8 7 6 5 4 3 2 1

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Audio и About. Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства. Вкладка Audio для Mini Converter HDMI to SDI 6G дает возможность выбрать описанные ниже опции.

Меню Input Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Input Levels.

HDMI to SDI 6G Mini Converter HDMI to SDI 6G Audio About Input Levels Ch 1: 0.00 dB Ch 2: 0.00 dB AES/TOU: 0.00 dB Cancel Save

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень звука

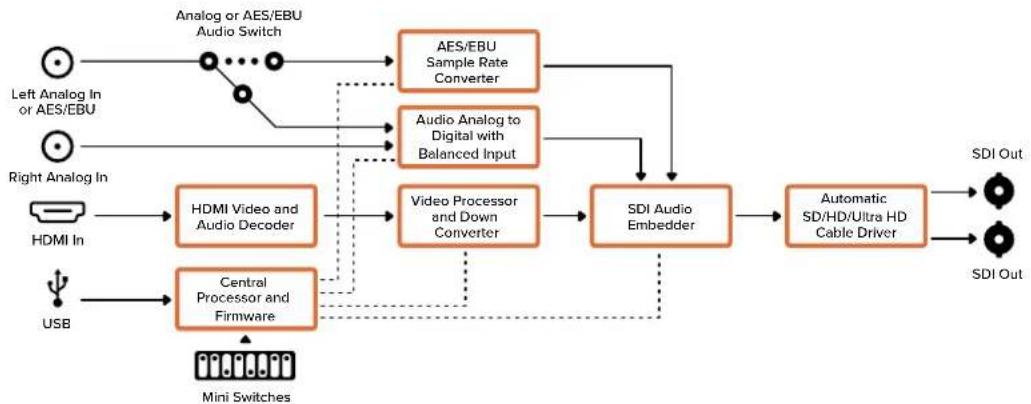

Схема соединений Mini Converter HDMI to SDI 6G


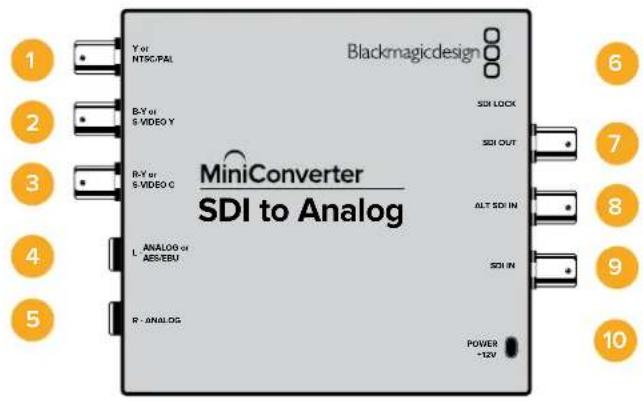

Модель Blackmagic Mini Converter SDI to Analog обеспечивает преобразование сигнала SD/HD-SDI в аналоговое компонентное видео, NTSC и PAL с выводом балансного AES/EBU-и аналогового звука. Благодаря понижающей конверсии на аппаратном уровне можно выводить HD-SDI-видео на SD-оборудование, такое как Betacam SP и VHS. Конвертер также позволяет выделять аудиопары из 16-канального звука, встроенного в SDI-поток.

Blackmagicdesign Y or NTSC-FAL B-Y or S-VIDEO Y B-Y or S-VIDEO C MiniConverter SDI to Analog SDI LOCK SDI OUT ALT SDI IN SDI IN POWER -12V 1 2 3 4 5 6 7 8 9 10

Разъемы

1 Y или NTSC/PAL

BNC-разъем для вывода аналогового компонентного (Y) или композитного (NTSC/PAL) сигналов.

2 B-Y или S-VIDEO Y

BNC-разъем для вывода аналогового компонентного (B-Y) сигнала или S-Video (Y).

3 R-Y или S-VIDEO C

BNC-разъем для вывода аналогового компонентного (R-Y) сигнала или S-Video (C).

4 L - ANALOG или AES/EBU

Балансный аналоговый (левый канал) или цифровой AES/EBU-аудиовыход с разъемом 1/4 дюйма.

5 R - ANALOG

Балансный аналоговый аудиовыход (правый канал) с разъемом 1/4 дюйма.

6 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

7 SDI OUT

SDI-выход с BNC-разъемом.

8 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала.

9 SDI IN

Основной SDI-вход.

10 POWER +12V

Вход питания 12 В.

Переключатели

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 7 — 7.5 IRE, 0.0 IRE

В США и странах, использующих стандарт NTSC (7.5 Setup), установите переключатель 7 в положение OFF (выкл.). В странах, не поддерживающих подобный стандарт, выберите положение ON (вкл.). Эта настройка влияет только на выходы композитного сигнала и S-Video.

Переключатель 6 — SMPTE Levels, Betacam Levels

Для SMPTE установите переключатель 6 в положение OFF (выкл.), для Betacam — в положение ON (вкл.). Наиболее часто уровень сигнала устанавливается по стандарту SMPTE, работу с которым поддерживают многие устройства Betacam SP. Настройку для Betacam SP следует выбирать лишь в том случае, если вы уверены, что оборудование использует уровень Betacam.

Переключатель 5 — Component или Composite/S-Video

Установите переключатель 5 в положение OFF (выкл.), чтобы выводить видео на аналоговый компонентный выход. Для использования композитного выхода или S-Video установите переключатель в положение ON (вкл.).

Чтобы входящий HD-сигнал поступал на разъем S-Video или композитный выход, необходимо установить переключатель понижающей конверсии в положение ON (вкл.). Для компонентного аналогового видео поддерживаются HD и SD.

Переключатель 4 — SDI Audio De-Embed Bit 2

Переключатели 4, 3 и 2 позволяют использовать восемь комбинаций ON/OFF. С их помощью можно выбрать восемь разных пар аудиоканалов, которые будут выделены из входящего SDI-сигнала.

Переключатель 3 — SDI Audio De-Embed Bit 1

См. описание переключателя 4.

Переключатель 2 — SDI Audio De-Embed Bit 0

См. описание переключателя 4.

Переключатель 1 — Processing Off/Processing On

Переключатель 1 позволяет выбирать пропорции кадра при выполнении понижающей конверсии из HD в SD. Например, при каждой установке переключателя в положение ON (вкл.) используется один из трех режимов: Anamorphic, Center Cut или Letterbox. При положении OFF (выкл.) понижающая конверсия не выполняется, поэтому на выход поступает HD-сигнал.

При подключении к компьютеру через порт USB настройками управляют с помощью утилиты Blackmagic Converters Setup. Если необходимо сохранить выбранный режим, отсоедините конвертер от компьютера, отключите и снова включите питание, а затем установите настройки понижающей конверсии с помощью переключателя 1.

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если необходимо вывести HD-видео на компонентный выход и выделить аудиоканалы 1 и 2 для их вывода на аналоговый выход, установите переключатели 8, 5, 4, 3 и 2 в положение OFF (выкл.).

Аудиоканалы SDI-сигнала

Аудиоканалы	Переключатель4	Переключатель3	Переключатель2	Положениепереключателя
1 и 2 OFF OFF OFF
3 и 4 OFF OFF ON
5 и 6 OFF ON OFF
7 и 8 OFF ON ON
9 и 10 ON OFF OFF
11 и 12 ON OFF ON
13 и 14 ON ON OFF
15 и 16 ON ON ON

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter SDI to Analog дает возможность выбрать описанные ниже опции.

Вкладка Video утилиты Blackmagic Converters Setup позволяет установить уровни аналогового видеосигнала и выбрать настройки преобразования

Меню Processing

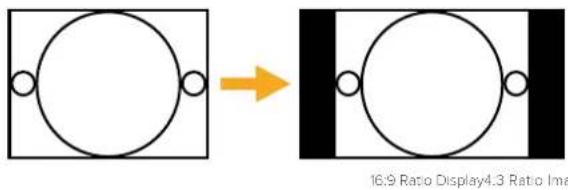

Это меню позволяет выбирать пропорции кадра при выполнении понижающей конверсии. Можно использовать режимы Letterbox, Anamorphic, Center Cut или опцию OFF.

Опция "Clip video output to legal levels" позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

Меню Output Levels

Это меню позволяет по отдельности устанавливать уровень яркости/цветности, разность B-Y и R-Y.

Вкладка Audio для Mini Converter SDI to Analog дает возможность выбрать описанные ниже опции.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовыходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

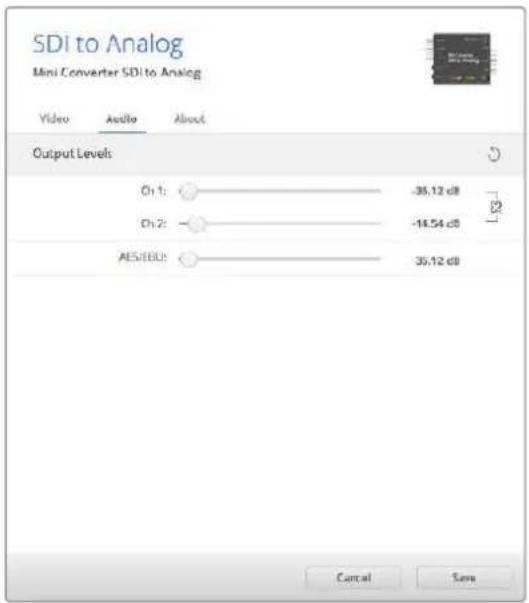

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень аналогового звука

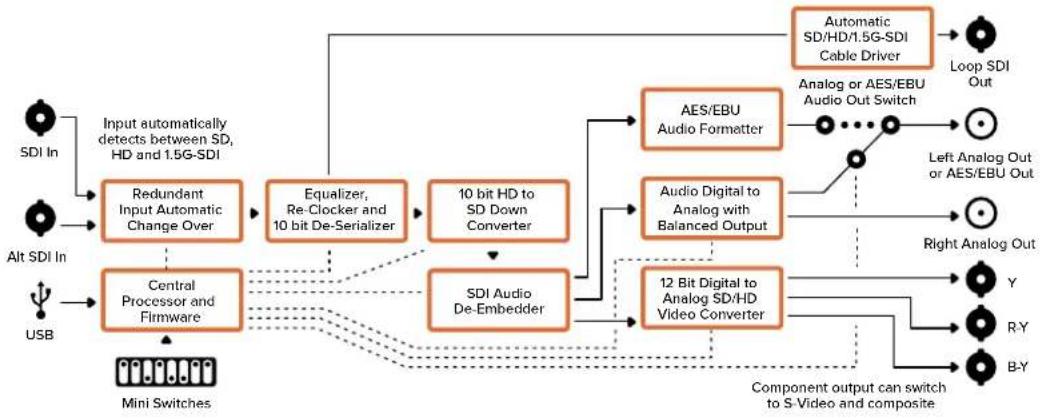

Схема соединений Mini Converter SDI to Analog

Mini Converter SDI to Analog 4K

Модель Mini Converter SDI to Analog 4K обеспечивает преобразование сигналов SD/HD/3G/6G-SDI в аналоговое компонентное видео, NTSC или PAL и выводом звука на балансный AES/EBU- и аналоговый выход. Понижающая конверсия на аппаратном уровне позволяет передавать сигнал вплоть до 6G-SDI на аналоговое SD- и HD-оборудование, в том числе на Betacam SP и VHS-видеомагнитофоны. Также можно выделять пары аудиоканалов из 16-канального звука, встроенного в SDI-поток.

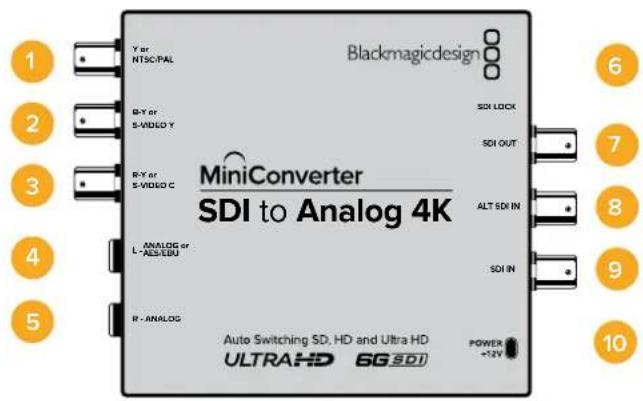

Blackmagicdesign Y or NTSC/PAL B-Y or S-VIDEO Y B-Y or S-VIDEO C MiniConverter SDI to Analog 4K SDI LOCK SDI OUT ALT SDI IN SDI IN R - ANALOG L - AES/EBU ANALOG or Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6 7 8 9 10

Разъемы

1 Y или NTSC/PAL

BNC-разъем для вывода аналогового компонентного (Y), композитного сигналов или NTSC/PAL.

2 B-Y или S-VIDEO Y

BNC-разъем для вывода аналогового компонентного (B-Y) сигнала или S-Video (Y).

3 R-Y или S-VIDEO C

BNC-разъем для вывода аналогового компонентного (R-Y) сигнала или S-Video (C).

4 L - ANALOG или AES/EBU

Балансный аналоговый (левый канал) или цифровой AES/EBU-аудиовыход с разъемом 1/4 дюйма.

5 R - ANALOG

Балансный аналоговый аудиовыход (правый канал) с разъемом 1/4 дюйма.

6 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

7 SDI OUT

SDI-выход с BNC-разъемом.

8 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала.

9 SDI IN

Основной SDI-вход.

10 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter SDI to Analog 4K имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 7 — 7.5 IRE, 0.0 IRE

В США и странах, использующих стандарт NTSC (7.5 Setup), установите переключатель 7 в положение OFF (выкл.). В странах, не поддерживающих подобный стандарт, выберите положение ON (вкл.). Эта настройка влияет только на выходы композитного сигнала и S-Video.

Переключатель 6 — SMPTE Levels, Betacam Levels

Для SMPTE установите переключатель 6 в положение OFF (выкл.), для Betacam — в положение ON (вкл.). Наиболее часто уровень сигнала устанавливается по стандарту SMPTE, работу с которым поддерживают многие устройства Betacam SP. Настройку для Betacam SP следует выбирать лишь в том случае, если вы уверены, что оборудование использует уровень Betacam.

Переключатель 5 — Component или Composite/S-Video

Установите переключатель 5 в положение OFF (выкл.), чтобы выводить видео на аналоговый компонентный выход. Для использования композитного выхода или S-Video установите переключатель в положение ON (вкл.).

Чтобы входящий HD-сигнал поступал на разъем S-Video или композитный выход в SD-разрешении, необходимо установить переключатель понижающей конверсии в положение ON (вкл.). Для компонентного аналогового видео поддерживаются HD и SD.

Переключатели 4, 3 и 2 — SDI Audio De-Embed

Переключатели 4, 3 и 2 позволяют использовать восемь комбинаций ON/OFF. С их помощью можно выбрать восемь разных пар аудиоканалов, которые будут выделены из входящего SDI-сигнала.

Переключатель 1 — Processing Off/Processing On

Переключатель 1 позволяет выбирать пропорции кадра при выполнении понижающей конверсии. При каждой установке переключателя в положение ON (вкл.) используется один из трех режимов: Anamorphic, Center Cut или Letterbox.

Если на вход поступает HD- или Ultra HD-сигнал, для вывода аналогового HD-видео на компонентный выход установите переключатель в положение OFF (выкл.).

Для понижающей конверсии входящего Ultra HD-сигнала установите этот переключатель в положение ON (вкл.) и выберите необходимое положение переключателя 5. При выводе видео в формате 4K DCI на компонентный HD-выход выполняется обрезка изображения.

Для понижающей конверсии входящего HD-сигнала установите этот переключатель в положение ON (вкл.) и выберите необходимое положение переключателя 5.

При подключении к компьютеру через порт USB настройками управляют с помощью утилиты Blackmagic Converters Setup. Если необходимо сохранить выбранный режим, отсоедините конвертер от компьютера, отключите и снова включите питание, а затем установите настройки понижающей конверсии с помощью переключателя 1.

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если необходимо вывести HD-видео на компонентный выход и выделить аудиоканалы 1 и 2 для их вывода на аналоговый выход, установите переключатели 8, 5, 4, 3 и 2 в положение OFF (выкл.).

Выбор аудиосигнала

Аудиоканалы	Переключатель4	Переключатель3	Переключатель2	Положениепереключателя
1 и 2 OFF OFF OFF				ON □□□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
3 и 4 OFF OFF ON				ON □□□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
5 и 6 OFF ON OFF				ON □□□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
7 и 8 OFF ON ON				ON □□□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
9 и 10 ON OFF OFF				ON □□□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
11 и 12 ON OFF ON				ON □□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
13 и 14 ON ON OFF				ON □□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1
15 и 16 ON ON ON				ON □□□□□□□□□OFF □□□□□□□□□8 7 6 5 4 3 2 1

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter SDI to Analog 4K дает возможность выбрать описанные ниже опции.

Меню Output Levels

Это меню позволяет по отдельности устанавливать уровень яркости/цветности, разность B-Y и R-Y.

Меню Processing

Это меню позволяет выбирать пропорции кадра при выполнении понижающей конверсии. Можно использовать режимы Letterbox, Anamorphic, Center Cut или опцию OFF.

Опция "Clip video output to legal levels" позволяет адаптировать входящий SDI-сигнал для вывода через HDMI-интерфейс. По умолчанию она должна быть включена.

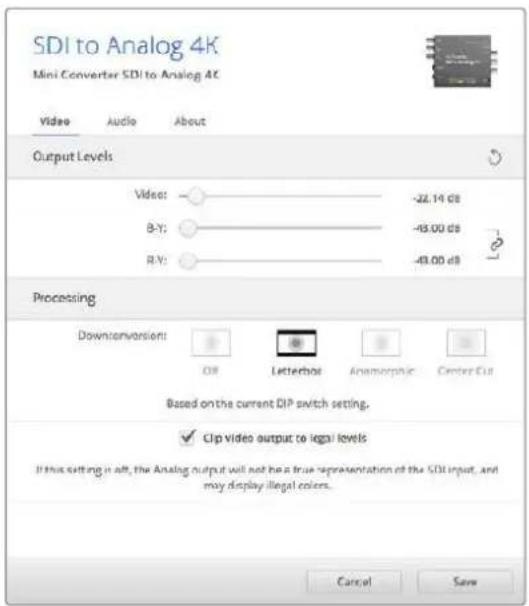

Вкладка Video утилиты Blackmagic Converters Setup позволяет установить уровни аналогового видеосигнала и выбрать настройки преобразования

Вкладка Audio для Mini Converter SDI to Analog 4K дает возможность выбрать описанные ниже опции.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса відстроке Output Levels.

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень аналогового звука

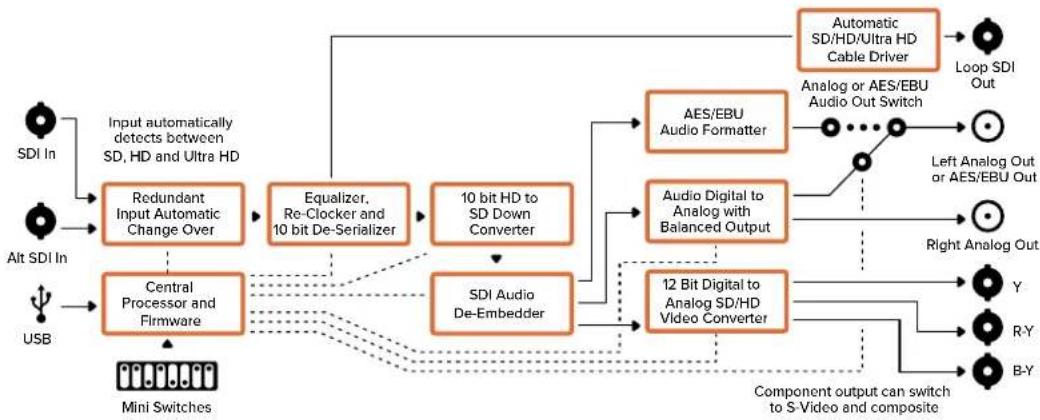

Схема соединений Mini Converter SDI to Analog 4K

Модель Mini Converter Analog to SDI преобразует видео и аудио, поступающие с аналогового оборудования (например, Betacam SP, HDV-камеры и игровые приставки), в сигналы SD/HD-SDI. Для аналоговых и цифровых форматов предусмотрены компонентные разъемы SD/HD и S-Video, композитные входы NTSC и PAL. На выходах HD-SDI в сигнал можно встраивать цифровой AES/EBU- или аналоговый звук.

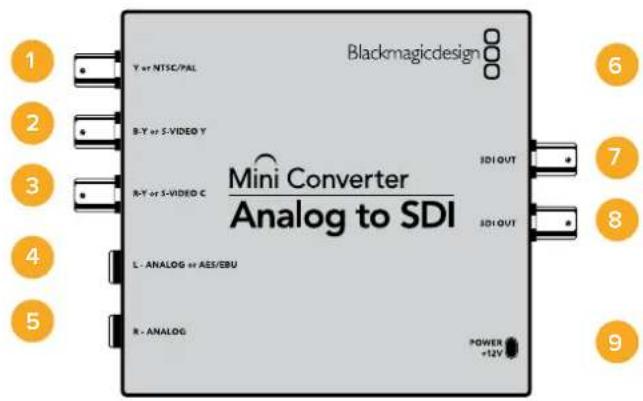

Blackmagicdesign Y or NTSC/PAL B-Y or S-VIDEO Y R-Y or S-VIDEO C Mini Converter Analog to SDI L - ANALOG or AES/EBU R - ANALOG 3D1 OUT 3D1 OUT POWER +12V 1 2 3 4 5 6 7 8 9

Разъемы

1 Y или NTSC/PAL

BNC-разъем для входящего аналогового компонентного (Y) или композитного сигнала NTSC/PAL.

2 B-Y или S-VIDEO Y

BNC-разъем для входящего аналогового компонентного (B-Y) сигнала или S-Video (Y).

3 R-Y или S-VIDEO C

BNC-разъем для входящего аналогового компонентного (R-Y) сигнала или S-Video (C).

4 L - ANALOG или AES/EBU

Балансный аналоговый аудиовход (левый канал) или цифровой аудиовход AES/EBU с разъемом 1/4 дюйма.

5 R - ANALOG

Балансный аналоговый аудиовход (правый канал) с разъемом 1/4 дюйма.

6 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

7 SDI OUT

SDI-выход с BNC-разъемом.

8 SDI OUT

Второй SDI-выход.

9 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter Analog to SDI имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выбрать балансный аналоговый звук, или ON (вкл.) для использования AES/EBU-входа.

Переключатель 7 — 7.5 IRE, 0.0 IRE

В США и странах, использующих стандарт NTSC (7.5 Setup), установите переключатель 7 в положение OFF (выкл.). В странах, не поддерживающих подобный стандарт (например, в Японии), выберите положение ON (вкл.). Эта настройка влияет только на выходы композитного сигнала и S-Video.

Переключатель 6 — SMPTE Levels, Betacam Levels

Эта настройка позволяет использовать две опции: SMPTE или Betacam. Для SMPTE установите переключатель 6 в положение OFF (выкл.), для Betacam — в положение ON (вкл.). Наиболее часто уровень сигнала устанавливается по стандарту SMPTE, работу с которым поддерживают многие устройства Betacam SP. Настройку для Betacam SP следует выбирать лишь в том случае, если вы уверены, что оборудование использует уровень Betacam.

Переключатель 5 — Component или Composite/S-Video

Установите переключатель 5 в положение OFF (выкл.), чтобы выбрать аналоговый компонентный вход. Для выбора композитного входа и S-Video установите переключатель в положение ON (вкл.).

Mini Converter Analog to SDI
OFF	ON
ANALOG AUDIO	AES/EBU AUDIO
7.5 IRE	0.0 IRE
SMPTE LEVELS	BETACAM LEVELS
COMPONENT	COMPOSITE or S-VIDEO
COMPOSITE	S-VIDEO
PROCESSING OFF	PROCESSING ON

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Переключатель 4 — Composite, S-Video

Установите переключатель 4 в положение OFF (выкл.) для выбора композитного видеовхода. Чтобы сигнал поступал на разъем S-Video, установите переключатель в положение ON (вкл.).

Переключатель 1 — Processing Off/Processing On

Этот переключатель не используется.

Пример настроек переключателей

Если необходимо использовать компонентный видеовход с аналоговым звуком, установите переключатели 8 и 5 в положение OFF (выкл.).

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Video для Mini Converter Analog to SDI дает возможность выбрать описанные ниже опции.

Меню Input Levels

Это меню позволяет по отдельности устанавливать уровень яркости/цветности, разность B-Y и R-Y.

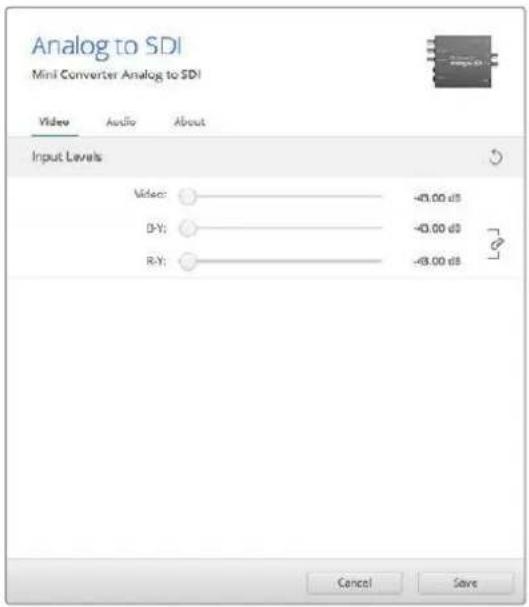

Analog to SDI Mini Converter Analog to SDI Video Audio About Input Levels Video: -43.00 dB D-Y: -43.00 dB R-Y: -43.00 dB Cancel Save

Вкладка Video утилиты Blackmagic Converters Setup позволяет установить уровни видеосигнала.

Вкладка Audio для Mini Converter Analog to SDI дает возможность выбрать описанные ниже опции.

Меню Input Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для обоих сразу. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Input Levels.

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень аналогового звука

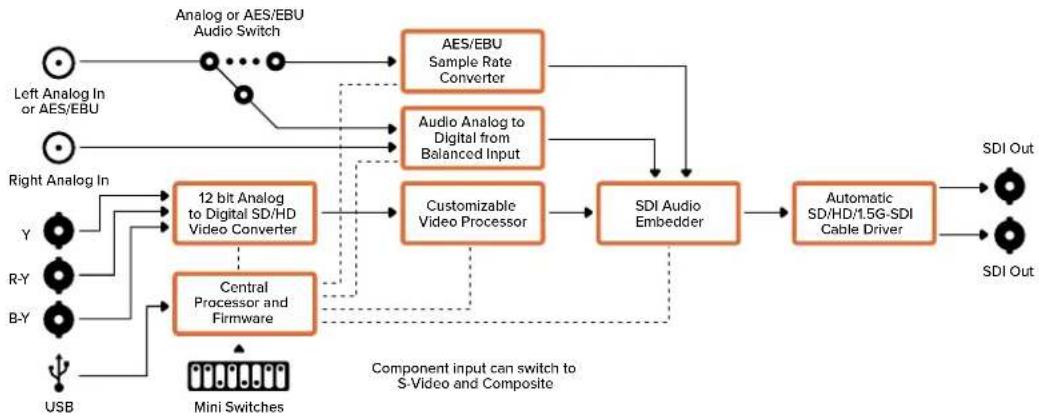

Схема соединений Mini Converter Analog to SDI

Модель Mini Converter SDI to Audio позволяет выделять четыре канала звука из любого SDI-сигнала и выводить его как четыре канала аналогового или восемь каналов цифрового AES/EBU-выхода. Конвертер допускает вывод звука на такое аудиооборудование, как микшеры, аналоговые деки и контрольные мониторы. Для выделения из SDI-потока дополнительных каналов звука можно использовать еще один мини-конвертер SDI to Audio, подключенный к SDI-выходу с помощью последовательного соединения.

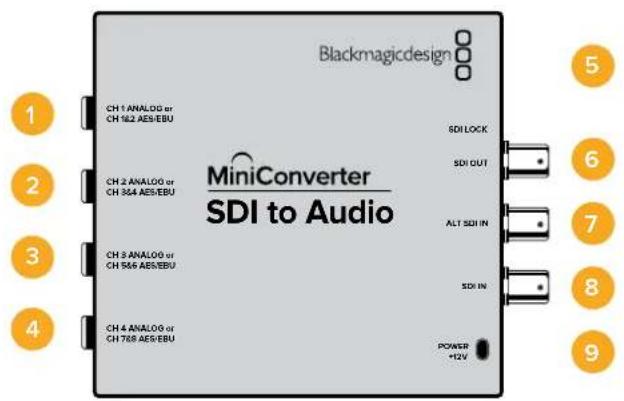

Blackmagicdesign 1 CH 1 ANALOG or CH 162 AES/EBU 2 CH 2 ANALOG or CH 354 AES/EBU 3 CH 3 ANALOG or CH 556 AES/EBU 4 CH 4 ANALOG or CH 768 AES/EBU SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 5 6 7 8 9

Разъемы

1 CH 1 ANALOG или CH 1 & 2 AES/EBU

Балансный аналоговый (канал 1) или цифровой AES/EBU-выход (каналы 1 и 2) с разъемом 1/4 дюйма.

2 CH 2 ANALOG или CH 3 & 4 AES/EBU

Балансный аналоговый (канал 2) или цифровой AES/EBU-выход (каналы 3 и 4) с разъемом 1/4 дюйма.

3 CH 3 ANALOG или CH 5 & 6 AES/EBU

Балансный аналоговый (канал 3) или цифровой AES/EBU-выход (каналы 5 и 6) с разъемом 1/4 дюйма.

4 CH 4 ANALOG или CH 7 & 8 AES/EBU

Балансный аналоговый (канал 4) или цифровой AES/EBU-выход (каналы 7 и 8) с разъемом 1/4 дюйма.

5 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

6 SDI OUT

Сквозной SDI-выход с BNC-разъемом.

7 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала. При подключении источников к обоим входам, SDI IN и ALT SDI IN, второй из них будет использоваться при пропадании сигнала на основном. В случае перехода на работу с дополнительным SDI-входом начинает мигать индикатор SDI LOCK.

8 SDI IN

Основной SDI-вход.

9 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter SDI to Audio имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 6 — Audio Group Bit 1

Переключатели 6 и 5 позволяют использовать четыре комбинации ON/OFF. Это дает возможность выделять из входящего SDI-потока аналоговый звук (четыре набора по четыре канала каждый) или AES/EBU-звук (два набора по восемь каналов).

Переключатель 5 — Audio Group Bit 0

См. описание переключателя 6.

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если необходимо выбрать аудиоканалы с первого по четвертый, установите переключатели 8, 6 и 5 в положение OFF (выкл.).

Выбор аудиосигнала

Аналоговые аудиоканалы	Переключатель 6	Переключатель 5	Положение переключателя
1-4 OFF OFF
5-8 OFF ON
9-12 ON OFF
13-16 ON ON
Каналы AES/EBU-звукаПереключатель 6 Переключатель 5			–
1-8 OFF OFF
9-16 OFF ON

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Audio для Mini Converter SDI to Audio дает возможность выбрать описанные ниже опции.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовыходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для пар каналов. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

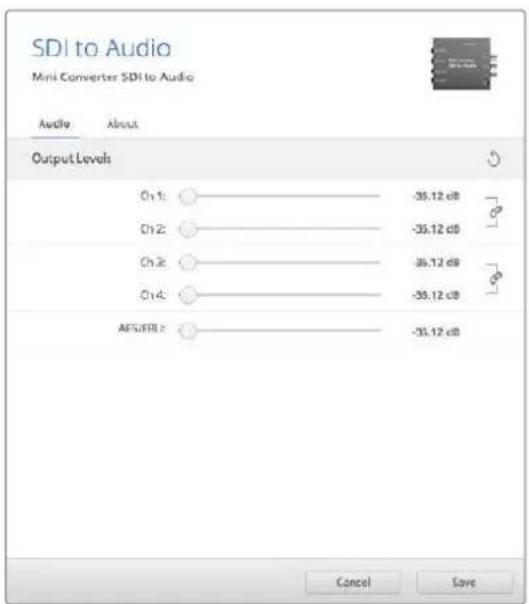

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень звука

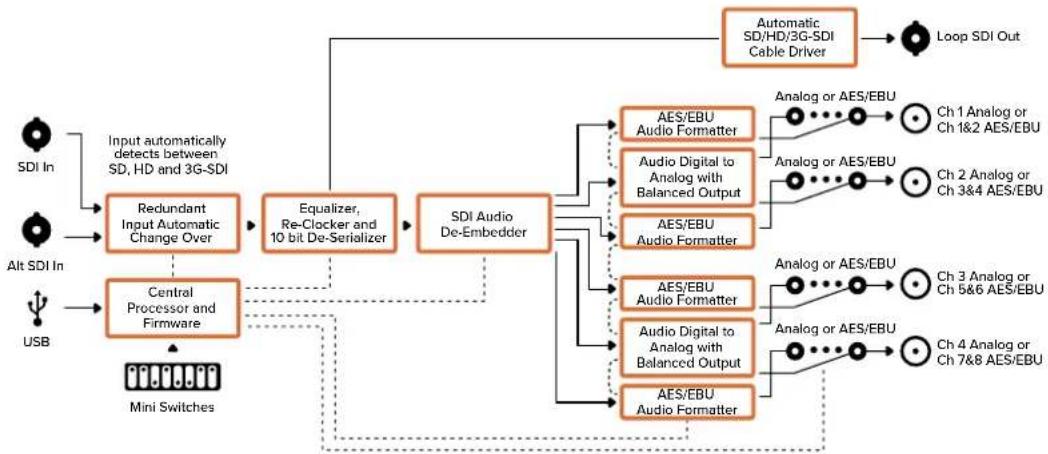

Схема соединений Mini Converter SDI to Audio

Mini Converter SDI to Audio 4K

Модель Mini Converter SDI to Audio 4K позволяет выделять четыре канала звука из любого SDI-сигнала и выводить его как четыре канала аналогового или восемь каналов цифрового AES/EBU-выхода. Конвертер допускает вывод звука на такое аудиооборудование, как микшеры, аналоговые деки и контрольные мониторы. Для выделения из SDI-потока дополнительных каналов звука можно использовать еще один мини-конвертер SDI to Audio 4K, подключенный к SDI-выходу с помощью последовательного соединения.

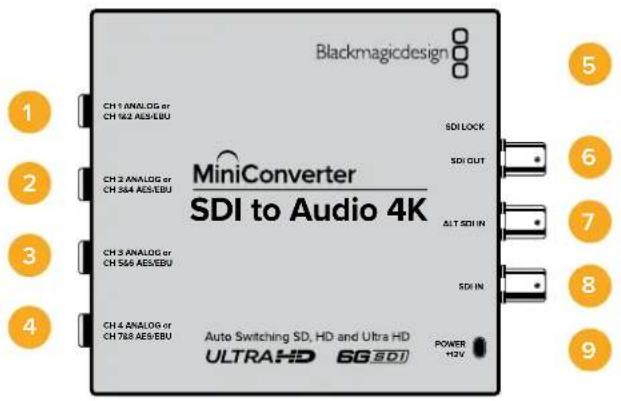

Blackmagicdesign CH 1 ANALOG or CH 162 AES/EBU SDI LOCK CH 2 ANALOG or CH 364 AES/EBU SDI OUT CH 3 ANALOG or CH 566 AES/EBU ALT SDI IN CH 4 ANALOG or CH 788 AES/EBU Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 5 6 7 8 9

Разъемы

1 CH 1 ANALOG или CH 1 & 2 AES/EBU

Балансный аналоговый (канал 1) или цифровой AES/EBU-выход (каналы 1 и 2) с разъемом 1/4 дюйма.

2 CH 2 ANALOG или CH 3 & 4 AES/EBU

Балансный аналоговый (канал 2) или цифровой AES/EBU-выход (каналы 3 и 4) с разъемом 1/4 дюйма.

3 CH 3 ANALOG или CH 5 & 6 AES/EBU

Балансный аналоговый (канал 3) или цифровой AES/EBU-выход (каналы 5 и 6) с разъемом 1/4 дюйма.

4 CH 4 ANALOG или CH 7 & 8 AES/EBU

Балансный аналоговый (канал 4) или цифровой AES/EBU-выход (каналы 7 и 8) с разъемом 1/4 дюйма.

5 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

6 SDI OUT

Сквозной SDI-выход с BNC-разъемом.

7 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала. При подключении источников к обоим входам, SDI IN и ALT SDI IN, второй из них будет использоваться при пропадании сигнала на основном. В случае перехода на работу с дополнительным SDI-входом начинает мигать индикатор SDI LOCK.

8 SDI IN

Основной SDI-вход.

9 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter SDI to Audio 4K имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выводить балансный аналоговый звук, или ON (вкл.) для использования цифрового AES/EBU-выхода.

Переключатель 6 — Audio Group Bit 1

Переключатели 6 и 5 позволяют использовать четыре комбинации ON/OFF. Это дает возможность выделять из входящего SDI-потока аналоговый звук (четыре набора по четыре канала каждый) или AES/EBU-звук (два набора по восемь каналов).

Переключатель 5 — Audio Group Bit 0

См. описание переключателя 6.

Пример настроек переключателей

Если необходимо выбрать аудиоканалы с первого по четвертый, установите переключатели 8, 6 и 5 в положение OFF (выкл.).

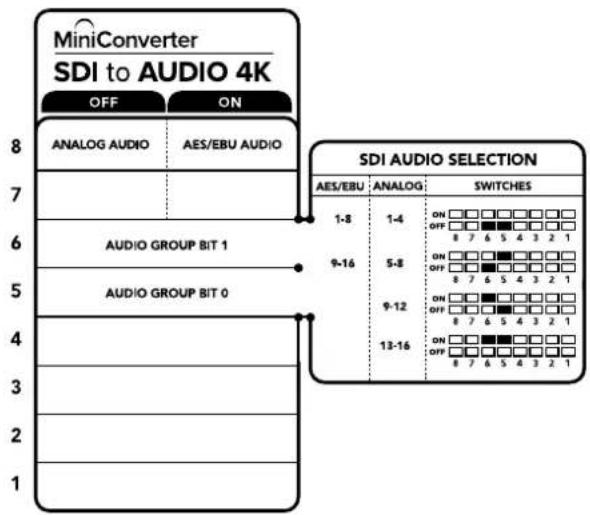

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Выбор аудиосигнала

Аналоговые аудиоканалы Переключатель 6 Переключатель 5			Положение переключателя
1-4 OFF OFF
5-8 OFF ON
9-12 ON OFF
13-16 ON ON
Каналы AES/EBU-звука Переключатель 6 Переключатель 5			Положение переключателя
1-8 OFF OFF
9-16 OFF ON

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Audio для Mini Converter SDI to Audio 4K дает возможность выбрать описанные ниже опции.

Меню Output Levels

Это меню позволяет устанавливать уровень сигнала на аудиовыходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для пар каналов. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

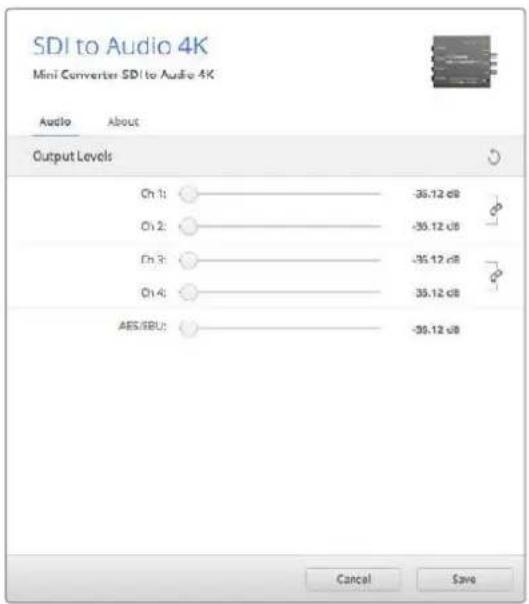

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень аналогового звука

Схема соединений Mini Converter SDI to Audio 4K

Модель Mini Converter Audio to SDI позволяет встраивать четыре канала аналогового или восемь каналов цифрового AES/EBU-аудио в любой SDI-сигнал. Это дает возможность включать в SDI-сигнал звук, полученный с микшера и аналоговой деки, и передавать его на SDI-коммутаторы и деки. Для встраивания в SDI-поток дополнительных каналов можно использовать еще один мини-конвертер Audio to SDI, подключенный к SDI-выходу с помощью последовательного соединения.

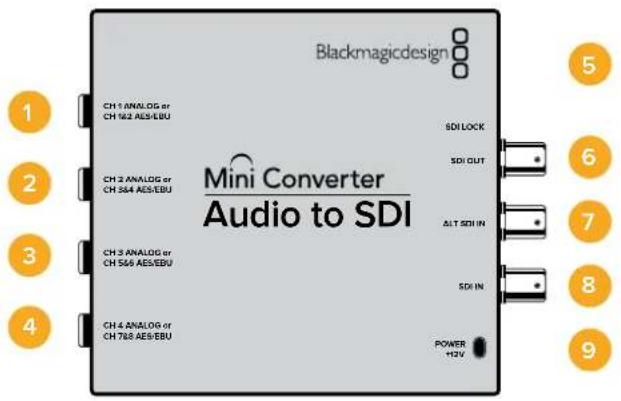

Blackmagicdesign 1 CH 1 ANALOG or CH 162 AES/EBU 2 CH 2 ANALOG or CH 364 AES/EBU 3 CH 3 ANALOG or CH 566 AES/EBU 4 CH 4 ANALOG or CH 788 AES/EBU Mini Converter Audio to SDI SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 5 6 7 8 9

Разъемы

1 CH 1 ANALOG или CH 1 & 2 AES/EBU

Балансный аналоговый (канал 1) или цифровой AES/EBU-вход (каналы 1 и 2) с разъемом 1/4 дюйма.

2 CH 2 ANALOG или CH 3 & 4 AES/EBU

Балансный аналоговый (канал 2) или цифровой AES/EBU-вход (каналы 3 и 4) с разъемом 1/4 дюйма.

3 CH 3 ANALOG или CH 5 & 6 AES/EBU

Балансный аналоговый (канал 3) или цифровой AES/EBU-вход (каналы 5 и 6) с разъемом 1/4 дюйма.

4 CH 4 ANALOG или CH 7 & 8 AES/EBU

Балансный аналоговый (канал 4) или цифровой AES/EBU-вход (каналы 7 и 8) с разъемом 1/4 дюйма.

5 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

6 SDI OUT

Сквозной SDI-выход с BNC-разъемом.

7 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала. При подключении источников к обоим входам, SDI IN и ALT SDI IN, второй из них будет использоваться при пропадании сигнала на основном. В случае перехода на работу с дополнительным SDI-входом начинает мигать индикатор SDI LOCK.

8 SDI IN

Основной SDI-вход.

9 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter Audio to SDI имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выбрать балансный аналоговый звук, или ON (вкл.) для использования AES/EBU-входа.

Переключатель 7 — Sample Rate Conversion, No Sample Rate Conversion

Установите переключатель 7 в положение OFF (выкл.), чтобы выполнять преобразование частоты дискретизации, или в положение ON (вкл.), чтобы не использовать эту опцию. Переключатель почти всегда должен находиться в положении OFF (выкл.), чтобы встраиваемый аудиосигнал имел частоту дискретизации телевизионного стандарта.

Если переключатель 7 находится в положении OFF (выкл.), SDI-сигнал на выходе будет иметь встроенный аналоговый или AES/EBU-звук с частотой дискретизации 48 кГц. Когда переключатель 7 установлен в положение ON (вкл.), аудио выводится с такой же частотой дискретизации, как на входе.

Переключатель 6 — Audio Group Bit 1

Переключатели 6 и 5 позволяют использовать четыре комбинации ON/OFF. Это дает возможность встраивать в SDI-сигнал на выходе до четырех каналов аналогового или до восьми каналов цифрового AES/EBU-звука.

Переключатель 5 — Audio Group Bit 0

См. описание переключателя 6.

Выбор аудиосигнала

Аналоговыеаудиоканалы Переключатель 6 Переключатель 5			Положениепереключателя
1-4 OFF OFF			ONOFF8 7 6 5 4 3 2 1
5-8 OFF ON			ONOFF8 7 6 5 4 3 2 1
9-12 ON OFF			ONOFF8 7 6 5 4 3 2 1
13-16 ON ON			ONOFF8 7 6 5 4 3 2 1

Каналы AES/EBU-звукаПереключатель 6 Переключатель 5			Положениепереключателя
1-8 OFF OFF			ONOFF8 7 6 5 4 3 2 1
9-16 OFF ON			ONOFF8 7 6 5 4 3 2 1

Встраивание или выделение звука

После выбора аудиоканалов используйте переключатели 4, 3, 2 и 1, чтобы назначить каналы для встраивания или отключить их. Отключение позволяет избежать записи на тех звуковых каналах, которые необходимо сохранить в SDI-сигнале.

Например, если нужно отключить аналоговый аудиоканал 1 или каналы 1 и 2 AES/EBU-звука, установите переключатель 1 в положение ON (вкл.). Когда переключатель 1 находится в положении OFF (выкл.), аудиоканалы будут встроены в сигнал.

Настройки для выделения и отключения аудиоканалов

Переключатель Настройка Аудиоканалы
4	ON Отключение канала 4 (аналоговый звук), каналов 7-8 (AES/EBU)OFF Встраивание канала 4 (аналоговый звук), каналов 7-8 (AES/EBU)
3	ON Отключение канала 3 (аналоговый звук), каналов 5-6 (AES/EBU)OFF Встраивание канала 3 (аналоговый звук), каналов 5-6 (AES/EBU)
2	ON Отключение канала 2 (аналоговый звук), каналов 3-4 (AES/EBU)OFF Встраивание канала 2 (аналоговый звук), каналов 3-4 (AES/EBU)
1	ON Отключение канала 1 (аналоговый звук), каналов 1-2 (AES/EBU)OFF Встраивание канала 1 (аналоговый звук), каналов 1-2 (AES/EBU)

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#cff,stroke:#333
    style G fill:#ffc,stroke:#333
    style H fill:#cfc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333

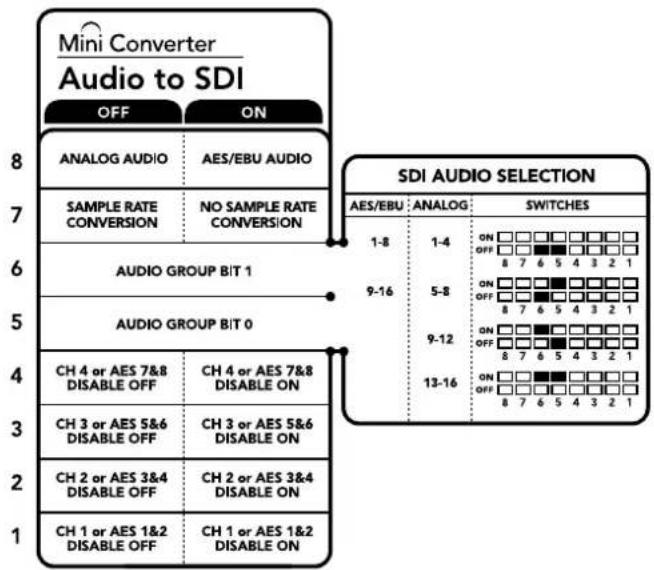

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если необходимо выбрать аудиоканалы с первого по четвертый, установите переключатели 8, 6 и 5 в положение OFF (выкл.).

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Audio для Mini Converter Audio to SDI дает возможность выбрать описанные ниже опции.

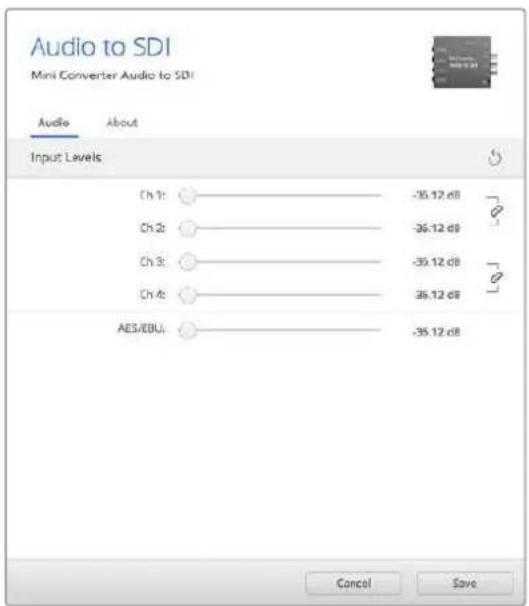

Меню Input Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для пар каналов. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень аналогового звука

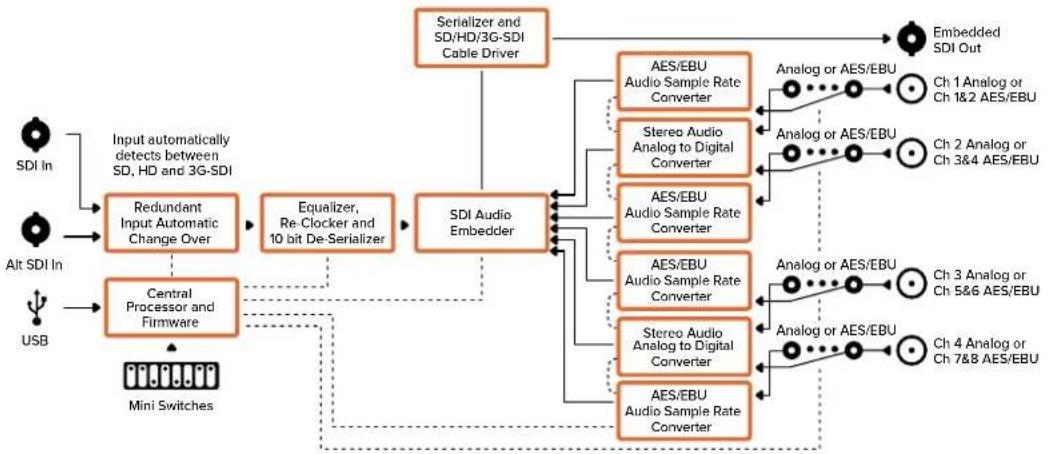

Схема соединений Mini Converter Audio to SDI

Mini Converter Audio to SDI 4K

Модель Mini Converter Audio to SDI 4K позволяет встраивать четыре канала аналогового или восемь каналов цифрового AES/EBU-аудио в любой SDI-сигнал. Это дает возможность включать в SDI-поток звук, полученный с микшера и аналоговой деки, и передавать его на SDI-коммутаторы и деки. Для встраивания дополнительных каналов можно использовать еще один мини-конвертер Audio to SDI 4K, подключенный к SDI-выходу с помощью последовательного соединения.

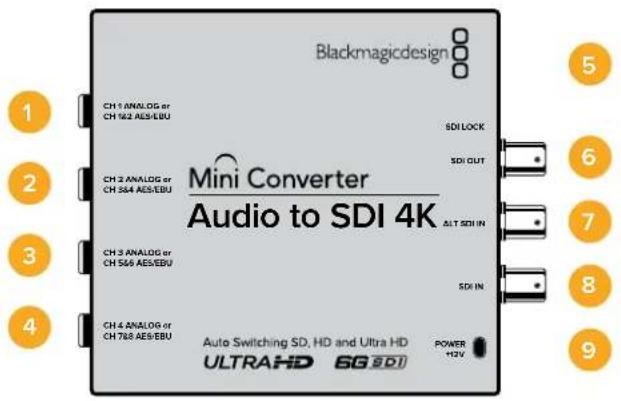

Blackmagicdesign CH 1 ANALOG or CH 162 AES/EBU SDI LOCK CH 2 ANALOG or CH 364 AES/EBU SDI OUT CH 3 ANALOG or CH 566 AES/EBU ALT SDI IN SDI IN CH 4 ANALOG or CH 788 AES/EBU Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6 7 8 9

Разъемы

1 CH 1 ANALOG или CH 1 & 2 AES/EBU

Балансный аналоговый (канал 1) или цифровой AES/EBU-вход (каналы 1 и 2) с разъемом 1/4 дюйма.

2 CH 2 ANALOG или CH 3 & 4 AES/EBU

Балансный аналоговый (канал 2) или цифровой AES/EBU-вход (каналы 3 и 4) с разъемом 1/4 дюйма.

3 CH 3 ANALOG или CH 5 & 6 AES/EBU

Балансный аналоговый (канал 3) или цифровой AES/EBU-вход (каналы 5 и 6) с разъемом 1/4 дюйма.

4 CH 4 ANALOG или CH 7 & 8 AES/EBU

Балансный аналоговый (канал 4) или цифровой AES/EBU-вход (каналы 7 и 8) с разъемом 1/4 дюйма.

5 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

6 SDI OUT

Сквозной SDI-выход с BNC-разъемом.

7 ALT SDI IN

Дополнительный SDI-вход для дублирования сигнала. При подключении источников к обоим входам, SDI IN и ALT SDI IN, второй из них будет использоваться при пропадании сигнала на основном. В случае перехода на работу с дополнительным SDI-входом начинает мигать индикатор SDI LOCK.

8 SDI IN

Основной SDI-вход.

9 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter Audio to SDI 4K имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Analog Audio, AES/EBU Audio

Установите переключатель 8 в положение OFF (выкл.), чтобы выбрать балансный аналоговый звук, или ON (вкл.) для использования AES/EBU-входа.

Переключатель 7 — Sample Rate Conversion, No Sample Rate Conversion

Установите переключатель 7 в положение OFF (выкл.), чтобы выполнять преобразование частоты дискретизации, или в положение ON (вкл.), чтобы не использовать эту опцию. Переключатель почти всегда должен находиться в положении OFF (выкл.), чтобы встраиваемый аудиосигнал имел частоту дискретизации телевизионного стандарта.

Если переключатель 7 находится в положении OFF (выкл.), SDI-сигнал на выходе будет иметь встроенный аналоговый или AES/EBU-звук с частотой дискретизации 48 кГц. Когда переключатель 7 установлен в положение ON (вкл.), аудио выводится с такой же частотой дискретизации, как на входе.

Переключатель 6 — Audio Group Bit 1

Переключатели 6 и 5 позволяют использовать четыре комбинации ON/OFF. Это дает возможность встраивать в SDI-сигнал на выходе до четырех каналов аналогового или до восьми каналов цифрового AES/EBU-звука.

Переключатель 5 — Audio Group Bit 0

См. описание переключателя 6.

Выбор аудиосигнала

Аналоговыеаудиоканалы Переключатель 6 Переключатель 5			Положениепереключателя
1-4 OFF OFF			ONOFF8 7 6 5 4 3 2 1
5-8 OFF ON			ONOFF8 7 6 5 4 3 2 1
9-12 ON OFF			ONOFF8 7 6 5 4 3 2 1
13-16 ON ON			ONOFF8 7 6 5 4 3 2 1

Каналы AES/EBU-звука Переключатель 6 Переключатель 5			Положениепереключателя
1-8 OFF OFF			ONOFF8 7 6 5 4 3 2 1
9-16 OFF ON			ONOFF8 7 6 5 4 3 2 1

Встраивание или выделение звука

После выбора аудиоканалов используйте переключатели 4, 3, 2 и 1, чтобы назначить каналы для встраивания или отключить их. Отключение позволяет избежать записи на тех звуковых каналах, которые необходимо сохранить в SDI-сигнале.

Например, если нужно отключить аналоговый аудиоканал 1 или каналы 1 и 2 AES/EBU-звука, установите переключатель 1 в положение ON (вкл.). Когда переключатель 1 находится в положении OFF (выкл.), аудиоканалы будут встроены в сигнал.

Настройки для выделения и отключения аудиоканалов

Переключатель Настройка Аудиоканалы
4	ON Отключение канала 4 (аналоговый звук), каналов 7-8 (AES/EBU)OFF Встраивание канала 4 (аналоговый звук), каналов 7-8 (AES/EBU)
3	ON Отключение канала 3 (аналоговый звук), каналов 5-6 (AES/EBU)OFF Встраивание канала 3 (аналоговый звук), каналов 5-6 (AES/EBU)
2	ON Отключение канала 2 (аналоговый звук), каналов 3-4 (AES/EBU)OFF Встраивание канала 2 (аналоговый звук), каналов 3-4 (AES/EBU)
1	ON Отключение канала 1 (аналоговый звук), каналов 1-2 (AES/EBU)OFF Встраивание канала 1 (аналоговый звук), каналов 1-2 (AES/EBU)

Mini Converter Audio to SDI 4K OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 SAMPLE RATE CONVERSION NO SAMPLE RATE CONVERSION 6 AUDIO GROUP BIT 1 5 AUDIO GROUP BIT 0 4 CH 4 or AES 7&8 DISABLE OFF CH 4 or AES 7&8 DISABLE ON 3 CH 3 or AES 5&6 DISABLE OFF CH 3 or AES 5&6 DISABLE ON 2 CH 2 or AES 3&4 DISABLE OFF CH 2 or AES 3&4 DISABLE ON 1 CH 1 or AES 1&2 DISABLE OFF CH 1 or AES 1&2 DISABLE ON SDI AUDIO SELECTION AES/EBU ANALOG SWITCHES 1-8 1-4 ON OFF 8 7 6 5 4 3 2 1 9-16 5-8 ON OFF 8 7 6 5 4 3 2 1 9-12 9-12 ON OFF 8 7 6 5 4 3 2 1 13-16 ON OFF 8 7 6 5 4 3 2 1

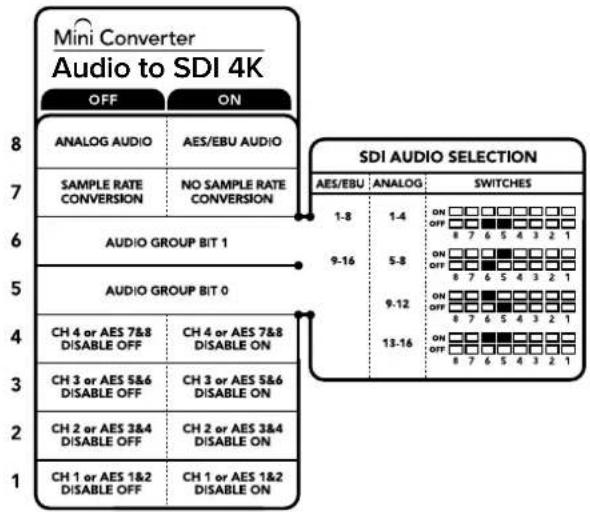

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Пример настроек переключателей

Если необходимо выбрать аудиоканалы с первого по четвертый, установите переключатели 8, 6 и 5 в положение OFF (выкл.).

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять настройки мини-конвертера и обновлять его программное обеспечение. Для доступа к этим настройкам используют вкладки Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек» данного руководства.

Вкладка Audio для Mini Converter Audio to SDI 4K дает возможность выбрать описанные ниже опции.

Меню Input Levels

Это меню позволяет устанавливать уровень сигнала на аудиовходе. Настройки можно выбрать для каждого канала по отдельности, а если нажать значок скрепки справа от слайдеров — для пар каналов. Чтобы вернуться к значению 0 дБ для всех настроек, нажмите на значок сброса в строке Output Levels.

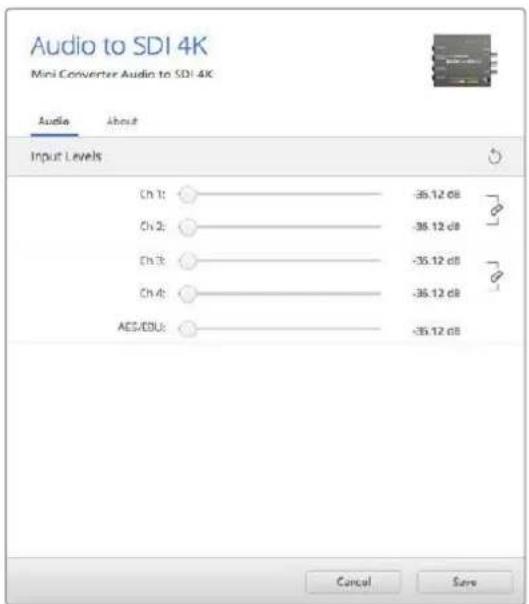

Вкладка Audio утилиты Blackmagic Converters Setup позволяет установить уровень аналогового звука

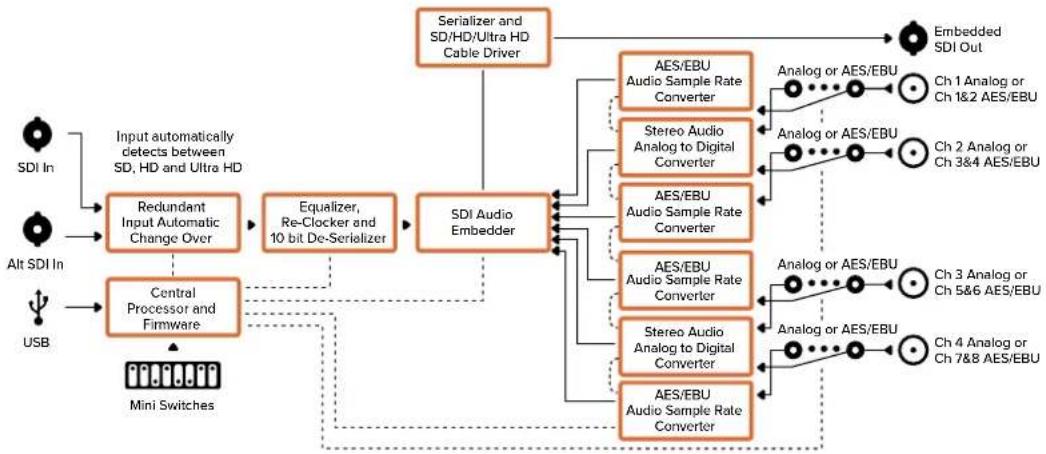

Схема соединений Mini Converter Audio to SDI 4K

Mini ConverterUpDownCross

Модель Mini Converter UpDownCross выполняет повышающую, понижающую, перекрестную и форматную конверсию. Этот конвертер также обеспечивает преобразование между NTSC и PAL, 720р и 1080г. Кроме того, можно менять пропорции кадра: во время повышающей конверсии доступны опции 4:3 Pillarbox и 16:9 Zoom, при понижающей конверсии — Letterbox 4:3 и Anamorphic 16:9.

Когда переключатель конверсии установлен в положение OFF (выкл.), конвертер выполняет роль усилителя-распределителя SDI-сигнала.

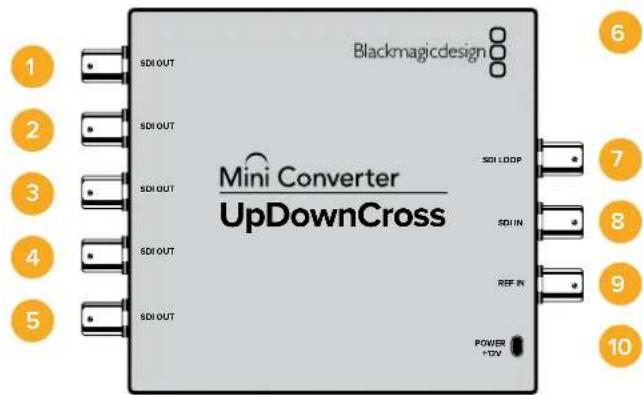

Blackmagicdesign 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 SDI OUT 5 SDI OUT Mini Converter UpDownCross SDI LOOP SDI IN REF IN POWER +12V 6 7 8 9 10

Разъемы

1-5 SDI OUT

SDI-выходы с BNC-разъемами.

6 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

7 SDI LOOP

Сквозной выход для вывода входящего сигнала.

8 SDI IN

SDI-вход.

9 REF IN

Синхровход.

10 POWER +12V

Вход питания 12 В.

Переключатели

Mini Converter UpDownCross имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 8 — Преобразование пропорций кадра

Комбинации переключателей 8 и 7 позволяют выбирать пропорции кадра при выполнении повышающей и понижающей конверсии. Например, если при понижающей конверсии переключатели 8 и 7 установлены в положение OFF (выкл.), будет использоваться режим Letterbox.

Преобразование пропорций кадра

Понижающая конверсия			Переключатель 8	Переключатель 7	Положение переключателя
Letterbox	→ Изображение с пропорциями кадра 16:9	Вывод изображения с пропорциями 4:3	OFF OFF		ONOFF8 7 6 5 4 3 2 1
Anamorphic	→ Изображение с пропорциями кадра 16:9	Вывод изображения с пропорциями 4:3	OFF ON		ONOFF8 7 6 5 4 3 2 1
Center Cut	→ Изображение с пропорциями кадра 16:9	Вывод изображения с пропорциями 4:3	ON ON		ONOFF8 7 6 5 4 3 2 1

Повышающая конверсия			Переключатель 8	Переключатель 7	Положение переключателя
4:3 Pillarbox		→	OFF OFF		ONOFF8 7 6 5 4 3 2 1
	Изображение с пропорциями кадра 4:3	Вывод изображения с пропорциями 16:9
14:9 Pillarbox		→	OFF ON		ONOFF8 7 6 5 4 3 2 1
	Изображение с пропорциями кадра 4:3	Вывод изображения с пропорциями 16:9
16:9 De-Squeeze		→	ON ON		ONOFF8 7 6 5 4 3 2 1
	Вывод изображения с пропорциями 4:3	Изображение с пропорциями кадра 16:9

Переключатели 8 и 7 используются как для повышающей, так и для понижающей конверсии, потому что доступные пропорции кадра зависят от формата сигнала на выходе. Например, если с помощью переключателей 3 и 2 задан вывод в 1080/50 HD, а переключатель 1 установлен в положение ON (вкл.), Mini Converter UpDownCross будет автоматически выполнять понижающую конверсию.

Ниже приводится описание каждого вида преобразования.

Повышающая конверсия

• 4:3 Pillarbox. Вывод изображения 4:3 SD в границах 16:9 HD с черными полосами по краям кадра.
- 14:9 Pillarbox. Промежуточный вариант между 4:3 Pillarbox и 16:9 Zoom. Небольшое увеличение изображения 4:3 SD с сокращением размера черных полос по краям кадра и незначительной обрезкой сверху и снизу.
• 16:9 De-Squeeze. Растягивание анаморфного изображения 4:3 SD для заполнения границ кадра 16:9 с сохранением всех оригинальных деталей.

Понижающая конверсия

• Letterbox. Вывод изображения 16:9 HD в границах 4:3 SD без растягивания, с черными полосами вверху и внизу кадра.
• Anamorphic. Преобразование из 16:9 HD в 4:3 SD со сжатием по горизонтали.
• Center Cut. Преобразование из 4:3 SD в 16:9 HD с удалением части оригинального изображения по обеим сторонам кадра.

Переключатель 1 — Processing Off/Processing On

Когда переключатель 1 установлен в положение OFF (выкл.), преобразование не выполняется. В этом случае конвертер можно использовать для вывода сигнала на шесть устройств с SDI-интерфейсом.

Пример настроек переключателей

Если необходимо выполнить преобразование из 625i/50 (4:3) в 1080i/50 с применением режима 4:3 Pillarbox, установите переключатели 8 и 7 в положение OFF (выкл.), переключатели 3, 2 и 1 — в положение ON (вкл.).

Mini Converter UpDownCross OFF ON 8 7 6 5 4 3 2 1 ASPECT RATIO CONVERSION 4:3 PILLARBOX ON OFF ON ON OFF ANAMORPHIC ON OFF ON ON OFF CENTER CUT ON OFF ON ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF UP CONVERSION 4:9 PILLARBOX ON OFF ON ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OF 3 PILLARBOX ON □□□□□□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ ▢ 4:3 PILLARBOX ON □□□□□□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □□□ □0.9 PILLARBOX ON □□□□□□ □□□ □□□ □□□ □□□ □□□ □□□ □0.9 PILLARBOX ON □7 6 5 4 3 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0.9 ZOOM ON □7 6 5 4 3 2 1 PAL ON □7 6 5 4 3 2 1 NTSC ON □7 6 5 4 3 2 1 ON □7 6 5 4 3 2 1 ON □7 6 5 4 3 2 1 ON □7 6 5 4 3 2 1 ON □7 6 5 4 3 2 1 ON □7 6 5 4 3 2 1 ON □7 6 5 4 3 2 1 ON □8.7.6.5.4.3.2.1 NTSC ON □7.6.5.4.3.2.1 ON □7.6.5.4.3.2.1 ON □7.6.5.4.3.2.1 ON □7.6.5.4.3.2.1 ON □8.7.6.5.4.3.2.1 ON □8.7.6.5.4.3.2.1 ON □8.7.6.5.4.3.2.1 ON □8.7.6.5.4.3.2.1 ON □8.7.6.5.4.3.2.1 ON □8.7.6.5.4.3

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Варианты преобразования на Mini Converter UpDownCross

Видео на входе	NTSCПереключатели1 и 2 — ON	PALПереключатель1 — ON	720pПереключатели1 и 3 — ON	1080Переключатели1, 2 и 3 — ON
525i/59,94	525i/59,94	625i/50	720p/59,94	1080i/59,94
625i/50	525i/59,94	625i/50	720p/50	1080i/50
720p/50	525i/59,94	625i/50	720p/50	1080i/50
720p/59,94	525i/59,94	625i/50	720p/59,94	1080i/59,94
720p/60	525i/59,94	625i/50	720p/60	1080i/60
1080PsF/23,98	525i/59,94	625i/50	720p/59,94	1080PsF/23,98
1080p/23,98	525i/59,94	625i/50	720p/59,94	1080p/23,98
1080PsF/24	525i/59,94	625i/50	720p/50	1080PsF/24
1080p/24	525i/59,94	625i/50	720p/50	1080p/24
1080p/25	525i/59,94	625i/50	720p/50	1080p/25
1080p/29,97	525i/59,94	625i/50	720p/59,94	1080p/29,97
1080p/30	525i/59,94	625i/50	720p/60	1080p/30
1080i/50	525i/59,94	625i/50	720p/50	1080i/50
1080i/59,94	525i/59,94	625i/50	720p/59,94	1080i/59,94
1080i/60	525i/59,94	625i/50	720p/60	1080i/60
1080p/50	525i/59,94	625i/50	720p/50	1080p/50
1080p/59,94	525i/59,94	625i/50	720p/59,94	1080p/59,94
1080p/60	525i/59,94	625i/50	720p/60	1080p/60
2048x1556 PsF 23,98	525i/59,94	625i/50	2048x1556 PsF 23,98	2048x1556 PsF 23,98
2048x1556 PsF 24	525i/59,94	625i/50	2048x1556 PsF 24	2048x1556 PsF 24
2048x1556 PsF 25	525i/59,94	625i/50	2048x1556 PsF 25	2048x1556 PsF 25

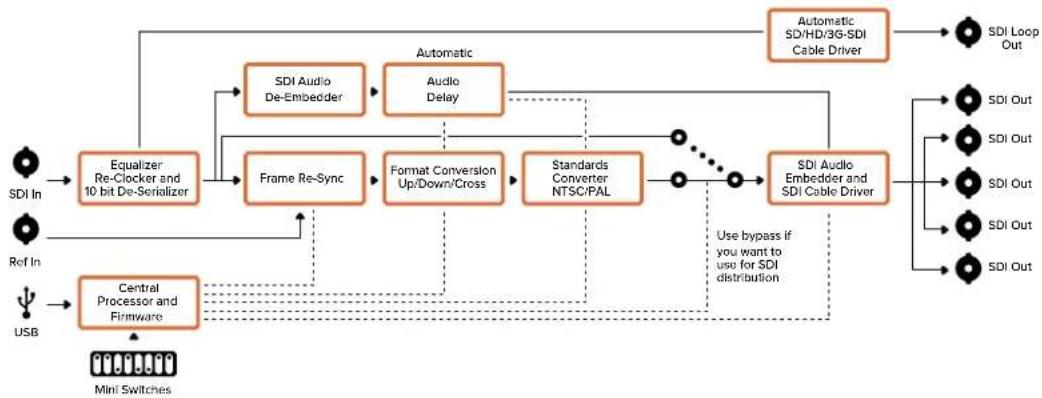

Схема соединений Mini Converter UpDownCross

Mini ConverterUpDownCross HD

Модель позволяет выполнять повышающее, понижающее и перекрестное преобразование формата любого SD- или HD-изображения, получаемого через SDI- или HDMI-интерфейс. Конвертер поддерживает работу со всеми разновидностями SD и HD вплоть до 1080р/60, а также NTSC и PAL с возможностью изменения пропорций кадра. При подключении HDMI-оборудования допускается использование разрешений 1024 x 768, 800 x 600 и 640 x 480.

При отключении опции преобразования SDI- и HDMI-выходы становятся сквозными, что позволяет передавать поступающий сигнал на другое HDMI- или SDI-оборудование.

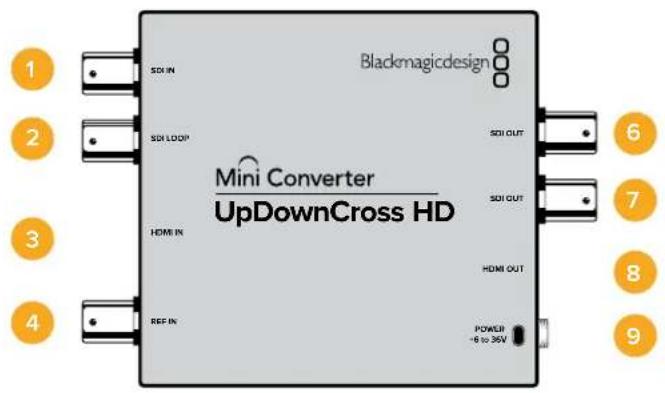

Blackmagicdesign Mini Converter UpDownCross HD SDI IN SDI LOOP HDMI IN REF IN SDI OUT SDI OUT HDMI OUT POWER -6 to 36V 1 2 3 4 5 6 7 8 9

Разъемы

1 SDI IN

SDI-вход. При обнаружении SDI-сигнала начинает мигать небольшой светодиодный индикатор, который находится рядом с ВNC-разъемом. При одновременном использовании SDI- и HDMI-входов приоритет имеет SDI-поток.

2 SDI LOOP

Сквозной выход для вывода поступающего SDI-изображения.

3 HDMI IN

HDMI-вход типа А. При обнаружении входящего HDMI-сигнала начинает мигать небольшой светодиодный индикатор, который находится рядом с разъемом HDMI IN.

4 REF IN

Синхровход. На состояние синхровхода указывает небольшой светодиодный индикатор рядом с разъемом REF IN. Белого цвета, горит постоянно — форматы поступающего синхросигнала и изображения на выходе совпадают. Белого цвета, мигает — поступающий синхросигнал не совпадает по формату с изображением на выходе.

5 Порт USB-C

Служит для подключения к компьютеру с операционной системой Mac OS или Windows и управления с помощью утилиты Blackmagic Converters Setup. Также позволяет выполнять обновление встроенного ПО мини-конвертера.

6-7 SDI OUT

SDI-выходы с BNC-разъемами.

8 HDMI OUT

HDMI-выход типа А.

9 POWER +6 to 36V

Вход питания 6-36 В. Для предупреждения случайного отключения на электрическом разъеме устройства предусмотрено резьбовое соединение. При подаче энергии начинает мигать находящийся рядом небольшой светодиодный индикатор.

Переключатели

Mini Converter UpDownCross HD имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатель 1 — Processing Off/Processing On

Когда переключатель 1 установлен в положение OFF (выкл.), преобразование не выполняется. В этом случае конвертер можно использовать для вывода сигнала на SDI- или HDMI-интерфейс.

Если переключатель 1 находится в положении OFF (выкл.), SDI- или HDMI-signalы на выходе совпадают с соответствующими потоками на входе.

Когда переключатель 1 установлен в положение ON (вкл.), выполняется преобразование, а переключатели с 4 по 8 используются для настройки выходного сигнала конвертера.

Переключатель 2 — Level A и Level B для 3G-SDI

Когда переключатель 2 установлен в положение OFF (выкл.), для сигнала 3G-SDI используется Level B. Когда переключатель 2 находится в положении ON (вкл.), для сигнала 3G-SDI используется Level A. Это позволяет задать способ передачи 3G-SDI в соответствии с характеристиками другого SDI-оборудования.

COBET. Если после подключения источника 3G-SDI к аналогичному оборудованию сигнал не обнаружен, измените положение переключателя 2, потому что устройства могут использовать разные способы передачи такого сигнала.

Переключатели 4-8

С помощью переключателей с 4 по 8 можно задать формат и стандарт сигнала на выходе конвертера. Для удобства работы с ними на нижней стороне корпуса есть наглядная схема.

Пример настроек переключателей

Таблица поддерживаемых форматов

Формат видео	Переключатель8	Переключатель7	Переключатель6	Переключатель5	Переключатель4	Положениепереключателя
525i/59,94 NTSC	OFF OFF OFF OFF OFF					ONOFF8 7 6 5 4 3 2 1
625i/50 PAL OFF	OFF OFF OFF ON					ONOFF8 7 6 5 4 3 2 1
720p/50 OFF OFF	OFF ON OFF					ONOFF8 7 6 5 4 3 2 1
720p/59,94 OFF	OFF OFF ON ON					ONOFF8 7 6 5 4 3 2 1
720p/60 OFF	ON OFF ON					ONOFF8 7 6 5 4 3 2 1
1080i/50 OFF	ON OFF ON					ONOFF8 7 6 5 4 3 2 1
1080i/59,94 OFF	OFF ON ON OFF					ONOFF8 7 6 5 4 3 2 1
1080i/60 OFF	ON ON ON					ONOFF8 7 6 5 4 3 2 1
1080PsF/23,98	OFF ON OFF	OFF				ONOFF8 7 6 5 4 3 2 1
1080PsF/24	OFF ON OFF	OFF				ONOFF8 7 6 5 4 3 2 1
1080PsF/25	OFF ON OFF	OFF				ONOFF8 7 6 5 4 3 2 1
1080PsF/29,97	OFF ON OFF	ON				ONOFF8 7 6 5 4 3 2 1
1080PsF/30	OFF ON ON	OFF				ONOFF8 7 6 5 4 3 2 1
1080p/23,98	OFF	ON	ON	OFF	ON	ONOFF8 7 6 5 4 3 2 1
1080p/24	OFF ON ON	ON OFF				ONOFF8 7 6 5 4 3 2 1
1080p/25	OFF ON ON	ON				ONOFF8 7 6 5 4 3 2 1
1080p/29,97	OFF ON ON	ON OFF				ONOFF8 7 6 5 4 3 2 1
1080p/30	ON OFF	OFF ON				ONOFF8 7 6 5 4 3 2 1
1080p/50	ON	OFF	OFF	ON	OFF	ONOFF8 7 6 5 4 3 2 1
1080p/59,94	ON OFF	OFF ON				ONOFF8 7 6 5 4 3 2 1
1080p/60	ON	OFF	ON	OFF	OFF	ONOFF8 7 6 5 4 3 2 1

Настройки утилиты Blackmagic Converters Setup

Утилита Blackmagic Converters Setup позволяет менять такие настройки мини-конвертера, как пропорции кадра, и обновлять его программное обеспечение. Заданные параметры сохраняются даже после отключения устройства. Для доступа к ним используют вкладки Video, Audio и About.

Работа с вкладкой About описана в разделе «Изменение настроек».

Вкладка Video для Mini Converter UpDownCross HD дает возможность выбрать описанные ниже опции.

Вкладка Video утилиты Blackmagic Converters Setup позволяет установить пропорции кадра для SD-изображения

Пропорции кадра для SD-изображения

Эта настройка позволяет выводить изображение с пропорциями кадра 4:3 или 16:9. Если на вход поступает SD-видео с соотношением сторон 4:3 или 16:9, то при выборе соответствующей опции можно сохранить формат поступающего сигнала.

16:9 Ratio Display4.3 Ratio Ima

По умолчанию SD-видео выводится с пропорциями кадра 4:3, но при необходимости можно использовать соотношение 16:9. Нужную опцию выбирают на вкладке Video.

Mini Converter SDI Distribution

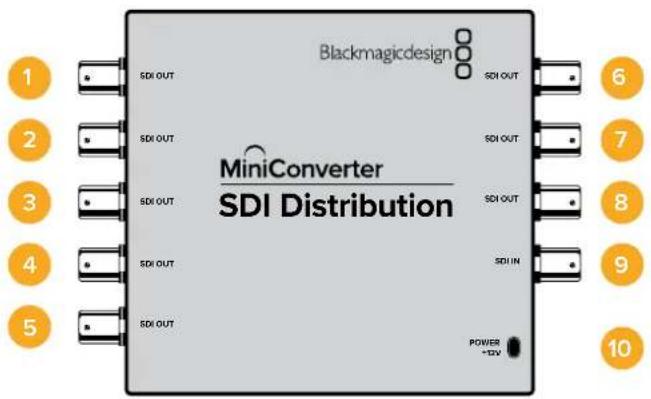

Модель Mini Converter SDI Distribution позволяет одновременно выводить SDI-сигнал на восемь SDI-устройств, в том числе деки, видеостены и микшеры. Конвертер обеспечивает автоматическое переключение между SD-SDI, HD-SDI и 3G-SDI, выполняя регенерацию сигнала на восьми выходах с поддержкой ASI, дополнительных данных и встроенного звука.

SDI-выходы с BNC-разъемами.

9SDIIN

SDI-вход.

10 POWER +12V

Вход питания 12 В.

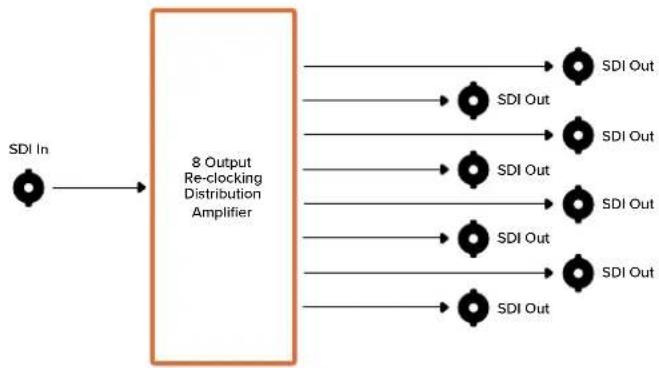

Схема соединений Mini Converter SDI Distribution

Mini Converter SDI Distribution 4K

Модель Mini Converter SDI Distribution 4K позволяет одновременно выводить SDI-сигнал на восемь SDI-устройств, в том числе деки, видеостены и микшеры. Конвертер обеспечивает автоматическое переключение между SD-SDI, HD-SDI, 3G-SDI и 6G-SDI, выполняя регенерацию сигнала на восьми выходах с поддержкой ASI, дополнительных данных и встроенного звука.

SDI-выходы с BNC-разъемами.

9SDIIN

SDI-вход.

10 POWER +12V

Вход питания 12 В.

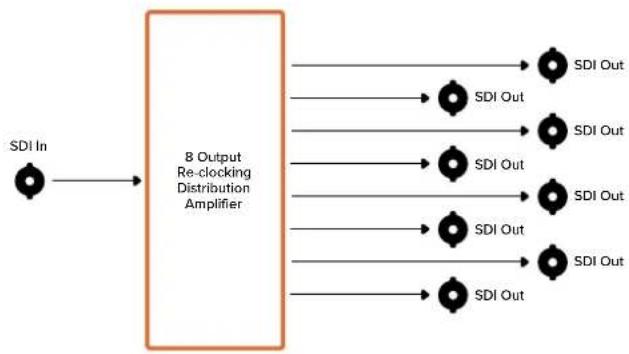

Схема соединений Mini Converter SDI Distribution 4K

Обновление ПО на Mini Converter SDI Distribution 4K

Mini Converter SDI Distribution 4K не требует изменения параметров, поэтому устройство не нужно подключать к компьютеру для установки настроек с помощью утилиты. Тем не менее, на конвертере предусмотрен порт USB, через который можно обновлять внутреннее ПО для повышения совместимости с другим оборудованием. Так, версия 7.0.9 позволяет улучшить работу с сигналами 3G-SDI уровня А.

Чтобы получить доступ к порту USB на Mini Converter SDI Distribution 4K, выполните описанные ниже действия.

ПРИМЕЧАНИЕ. Прежде чем снять крышку корпуса, отключите Mini Converter SDI Distribution 4K от питания. Работа должна выполняться квалифицированным специалистом с использованием антистатического браслета.

1 Blackmagicdesign SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDI IN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIIN SDIINA

С помощью отвертки Phillips открытите четыре винта М3 по бокам корпуса Mini Converter SDI Distribution 4K.

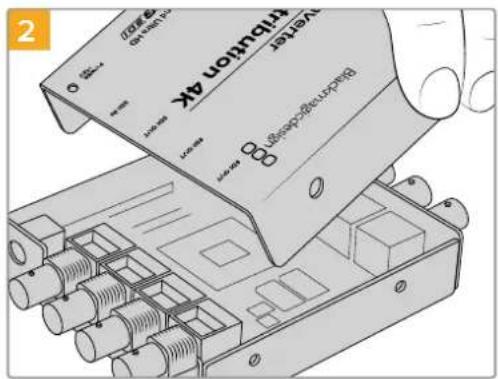

Снимите крышку корпуса.

Используя отвертку T10 Torx, открытите четыре винта, которые крепят плату к корпусу Mini Converter SDI Distribution 4K.

Осторожно извлеките плату, чтобы получить доступ к порту USB.

Подключите Mini Converter SDI Distribution 4K к источнику питания и соедините с компьютером через порт USB. Выполните обновление внутреннего ПО в обычном порядке.

Выполните действия, описанные в шагах 1-4, в обратном порядке.

ПРИМЕЧАНИЕ. При обращении с платой конвертера Mini Converter SDI Distribution 4К держите ее только за края, чтобы избежать короткого замыкания внутренних компонентов.

Mini Converter Sync Generator

Модель Mini Converter Sync Generator имеет шесть выходов с кварцевой стабилизацией частоты для синхронизации оборудования с помощью сигнала tri-sync (HD) или blackburst (HD) в небольшой студии или на открытых площадках.

Blackmagicdesign REF OUT REF OUT REF OUT Mini Converter Sync Generator REF OUT REF OUT REF OUT POWER -12V 1 2 3 4 5 6 7 8

Разъемы

1-6 REF OUT

Синхровыходы с ВНС-разъемами.

7 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

8 POWER+12V

Вход питания 12 В.

Переключатели

Mini Converter Sync Generator имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Переключатели 4, 3, 2 и 1 — SYNC REF FORMAT BIT 3, 2, 1 и 0

Переключатели 4, 3, 2 и 1 позволяют выбирать формат, используемый для синхронизации.

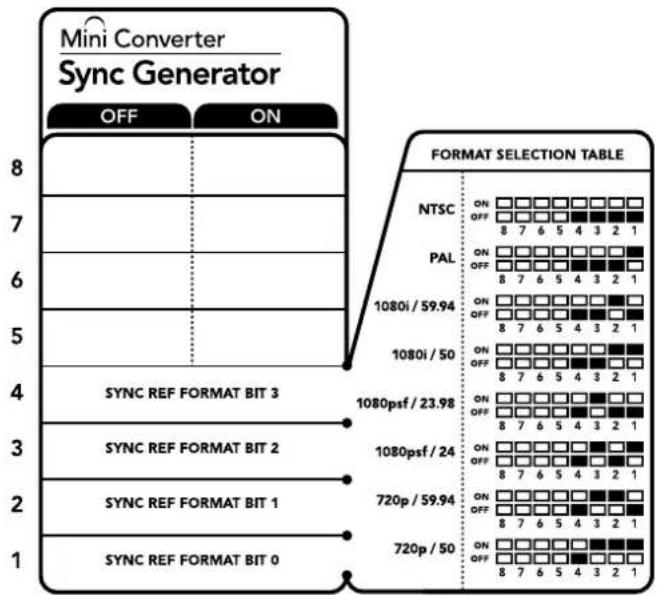

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Таблица поддерживаемых форматов

Формат видео	Переключатель4	Переключатель3	Переключатель2	Переключатель1	Положениепереключателя
NTSC OFF OFF OFF OFF					ONOFF8 7 6 5 4 3 2 1
PAL OFF OFF OFF ON					ONOFF8 7 6 5 4 3 2 1
720p/50 OFF ON ON ON					ONOFF8 7 6 5 4 3 2 1
720p/59,94 OFF ON ON OFF					ONOFF8 7 6 5 4 3 2 1
720p/60 ON ON ON ON OFF					ONOFF8 7 6 5 4 3 2 1
1080i/50 OFF OFF ON ON					ONOFF8 7 6 5 4 3 2 1
1080i/59,94 OFF OFF ON OFF					ONOFF8 7 6 5 4 3 2 1
1080i/60 ON OFF OFF OFF					ONOFF8 7 6 5 4 3 2 1
1080PsF/23,98 OFF ON OFF OFF					ONOFF8 7 6 5 4 3 2 1
1080PsF/24 OFF ON OFF ON					ONOFF8 7 6 5 4 3 2 1
1080p/23,98	ON ON OFF ON				ONOFF8 7 6 5 4 3 2 1
1080p/24	ON	ON	OFF	OFF	ONOFF8 7 6 5 4 3 2 1
1080p/25	ON OFF ON ON				ONOFF8 7 6 5 4 3 2 1
1080p/29,97	ON	OFF	ON	OFF	ONOFF8 7 6 5 4 3 2 1
1080p/30	ON	OFF	OFF	ON	ONOFF8 7 6 5 4 3 2 1

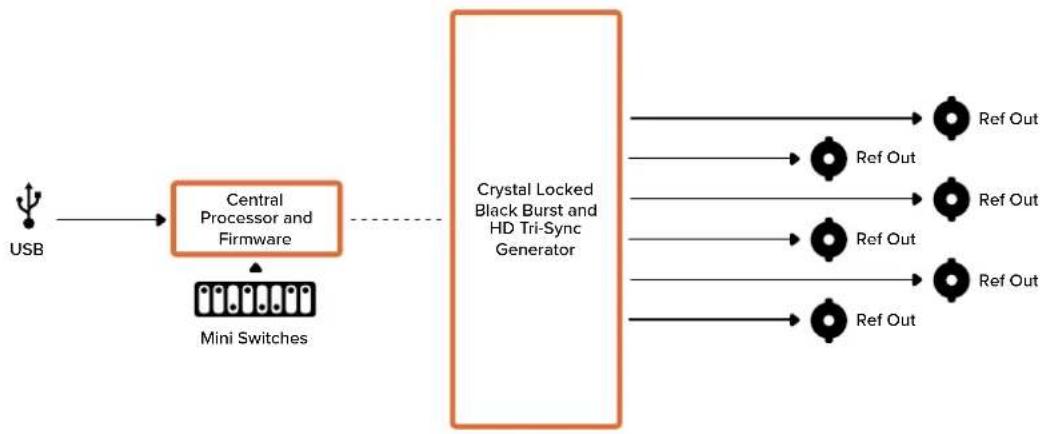

Схема соединений Mini Converter Sync Generator

Mini Converter Optical Fiber

Модель Mini Converter Optical Fiber выполняет одновременное преобразование SDI-сигнала в оптический и обратно. Конвертер автоматически переключается между SD, HD и 3G-SDI, при этом оба направления являются полностью независимыми. Это позволяет значительно увеличить расстояние передачи SDI-сигнала. Так, при работе с SD-видео оно достигает 45 км, в то время как при использовании традиционного медного кабеля не превышает 92 м. Сигнал 3G-SDI можно передавать на 25 км!

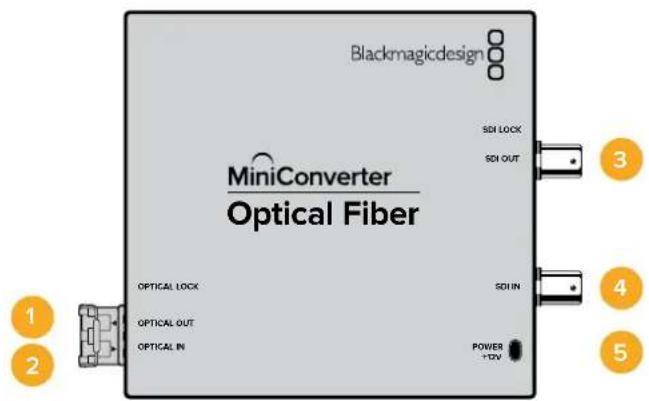

Blackmagicdesign MiniConverter Optical Fiber SDI LOCK SDI OUT OPTICAL LOCK OPTICAL OUT OPTICAL IN SDI IN POWER +12V 1 2 3 4 5

Разъемы

1 OPTICAL OUT

Оптический выход с разъемом LC для подключения одномодового кабеля.

2 OPTICAL IN

Оптический вход с разъемом LC для подключения одномодового кабеля.

3 3G-SDI OUT

SDI-выход с BNC-разъемом для подключения традиционного SDI-оборудования.

4 3G-SDI IN

SDI-вход с BNC-разъемом для подключения традиционного SDI-оборудования.

5 POWER +12V

Вход питания 12 В.

Схема соединений Mini Converter Optical Fiber

Mini Converter Optical Fiber 4K

Эта модель выполняет одновременное преобразование сигнала SD/HD или Single Link 6G-SDI в оптический и в обратном направлении. Mini Converter Optical Fiber 4K автоматически переключается между SD, HD и 3G-SDI, при этом оба направления являются полностью независимыми. Это позволяет значительно увеличить расстояние передачи SDI-сигнала. Так, при работе с SD-видео оно достигает 45 км, в то время как при использовании традиционного медного кабеля не превышает 92 м. Сигнал 6G-SDI можно передавать на 12 км!

Blackmagicdesign MiniConverter Optical Fiber 4K SDI LOCK SDI OUT OPTICAL LOCK SDI IN OPTICAL OUT OPTICAL IN Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6

Разъемы

1 Порт MINI-B USB

Служит для обновления встроенного ПО мини-конвертера.

2 OPTICAL OUT

Оптический выход с разъемом LC для подключения одномодового кабеля.

3 OPTICAL IN

Оптический вход с разъемом LC для подключения одномодового кабеля.

4 SDI OUT

SDI-выход с BNC-разъемом для подключения традиционного SDI-оборудования.

5 SDI IN

SDI-вход с BNC-разъемом для подключения традиционного SDI-оборудования.

6 POWER +12V

Вход питания 12 В.

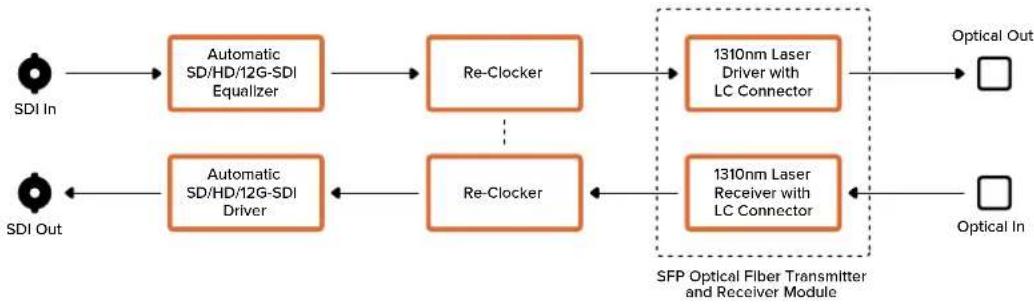

Схема соединений Mini Converter Optical Fiber 4K

Эта модель выполняет одновременное преобразование SD- или HD-сигнала (вплоть до 12G-SDI) в оптический поток и обратно.

Специальное гнездо позволяет установить оптический SFP-модуль по стандарту SMPTE с поддержкой 3G-, 6G- или 12G-SDI.

Устройство автоматически выбирает формат изображения на входе и использует его на выходе. Преобразование в двух направлениях выполняется автономно.

Это позволяет значительно увеличить расстояние передачи SDI-сигнала. Так, при работе с SD-видео оно достигает 45 км, в то время как при использовании традиционного медного кабеля не превышает 92 м. Сигнал 12G-SDI можно передавать на шесть километров.

Blackmagicdesign OPTICAL DUT/IN SDI OUT MiniConverter Optical Fiber 12G ULTRAHD 12G SDI SDI IN POWER +5 to 36V 1 2 3 4 5

Разъемы

1 OPTICAL OUT

Оптический выход с разъемом LC для подключения одномодового кабеля.

2 OPTICAL IN

Оптический вход с разъемом LC для подключения одномодового кабеля.

3 SDI OUT

SDI-выход с BNC-разъемом для подключения SDI-оборудования.

4 SDI IN

SDI-вход с BNC-разъемом для подключения SDI-оборудования.

5 POWER +6 to 36V

Вход питания 6-36 В. Для предупреждения случайного отключения на электрическом разъеме устройства предусмотрено резьбовое соединение.

Схема соединений Mini Converter Optical Fiber 12G

Модель Mini Converter Quad SDI to HDMI 4K позволяет передавать Ultra HD-видео как одно-, двух- или четырехканальный SDI-сигнал на последние модели HDMI-проекторов и телевизоров по одному кабелю. Ниже перечислены другие виды сигналов, которые можно выводить на HDMI-интерфейс с помощью этого конвертера.

SD-SDI
HD-SDI
- Single Link 3G-SDI
- Single Link 6G-SDI
- Dual Link HD-SDI

- Dual Link 3G-SDI Ultra HD

- Quad Link HD-SDI Ultra HD

Если к HDMI-выходу подключен HD-монитор или телевизор, будет автоматически выполнена понижающая конверсия. При работе с сигналом Dual Link необходимо использовать входы 1 и 2.

Blackmagicdesign 1 SDX IN 1 2 SDX IN 2 3 SDX IN 3 4 SDX IN 4 MiniConverter Quad SDI to HDMI 4K HDMI OUT Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER2 +2V 5 6 7

Разъемы

Ниже перечислены форматы, поддерживаемые на каждом SDI-входе.

1 SDI IN 1

• SD/HD-SDI
• Single Link 3G-SDI
  – Single Link 6G-SDI
• Dual Link HD-SDI (канал A)
  – Dual Link 3G-SDI Ultra HD (канал A)
  – Quad Link HD-SDI Ultra HD (канал A)

2 SDI IN 2

• Dual Link HD-SDI (канал В)
  – Dual Link 3G-SDI Ultra HD (канал В)
  – Quad Link HD-SDI Ultra HD (канал В)

3 SDI IN 3

– Quad Link HD-SDI Ultra HD (канал C)

4 SDI IN 4

– Quad Link HD-SDI Ultra HD (канал D)

5 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

6 HDMI

HDMI-выход типа А.

7 POWER +12V

Вход питания 12 В.

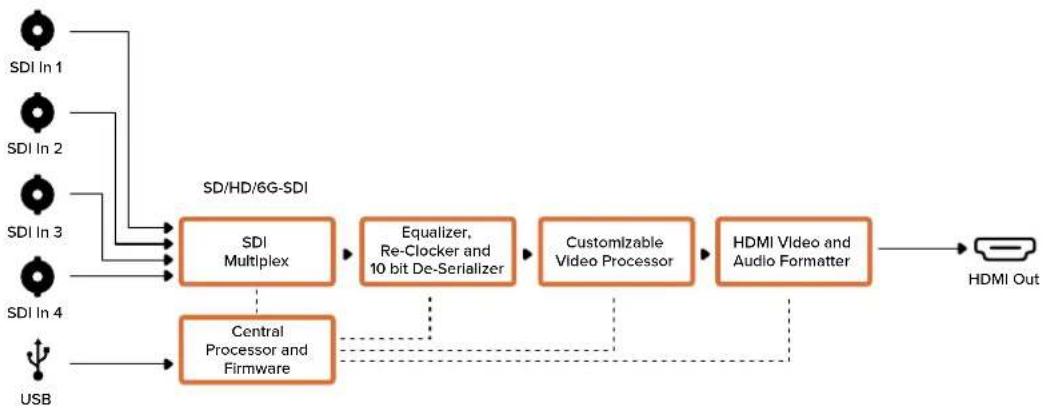

Схема соединений Mini Converter Quad SDI to HDMI 4K

Ниже перечислены виды преобразования, которые позволяет выполнять модель Mini Converter SDI Multiplex 4K.

– Распределение сигналов SD/HD и 6G-SDI на все четыре выхода.
– Распределение сигнала Dual Link HD-SDI на все четыре выхода 3G-SDI.
– Преобразование Single Link 3G-SDI в Dual Link HD-SDI. Двухканальный сигнал выводится на обе пары выходов.
– Преобразование Single Link 6G-SDI в Dual Link 3G-SDI или Quad Link 1.5G-SDI.
– Преобразование Quad Link HD-SDI Ultra HD в Single Link 6G-SDI или Dual Link 3G-SDI Ultra HD. Обеспечивает подключение Ultra HD-источников к Ultra HD-дисплеям с двухканальной передачей сигнала. Двухканальный сигнал выводится на обе пары выходов.
– Преобразование Dual Link 3G-SDI в Single Link 6G-SDI.
– Преобразование Dual Link 3G-SDI Ultra HD в Quad Link HD-SDI Ultra HD. Обеспечивает подключение Ultra HD-источников на основе Dual Link к Ultra HD-дисплеям с четырехканальной передачей сигнала.

Blackmagicdesign Power -12V SDI IN 1 SDI IN 2 SDI IN 3 SDI IN 4 MiniConverter SDI Multiplex 4K SDI OUT 1 SDI OUT 2 SDI OUT 3 SDI OUT 4 Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI

Разъемы

1 POWER +12V

– Вход питания 12 В.
– Ниже перечислены форматы, поддерживаемые на каждом SDI-входе.

2 SDI IN 1

• SD/HD-SDI
• Single Link 3G-SDI
  – Single Link 6G-SDI
• Dual Link HD-SDI (канал A)
• Dual Link 3G-SDI Ultra HD (канал A)
  – Quad Link HD-SDI Ultra HD (канал A)

3 SDI IN 2

• Dual Link HD-SDI (канал В)
  – Dual Link 3G-SDI Ultra HD (канал В)
  – Quad Link HD-SDI Ultra HD (канал В)

4 SDI IN 3

– Quad Link HD-SDI Ultra HD (канал C)

5 SDI IN 4

– Quad Link HD-SDI Ultra HD (канал D)

6 Порт MINI-B USB

Обеспечивает подключение к компьютеру с операционной системой Mac OS или Windows для работы с утилитой Blackmagic Converters Setup. Также служит для обновления встроенного ПО мини-конвертера.

Ниже перечислены форматы, поддерживаемые на каждом SDI-выходе.

7 SDI OUT 1

• SD/HD-SDI
  – Single Link 3G-SDI
  – Single Link 6G-SDI
  – Dual Link HD-SDI (канал A)
  – Dual Link 3G-SDI Ultra HD (канал A)
  – Quad Link HD-SDI Ultra HD (канал A)

8 SDI OUT 2

• SD/HD-SDI
  – Single Link 3G-SDI
  – Single Link 6G-SDI
  – Dual Link HD-SDI (канал В)
  – Dual Link 3G-SDI Ultra HD (канал В)
  – Quad Link HD-SDI Ultra HD (канал В)

9 SDI OUT 3

• SD/HD-SDI
  – Single Link 3G-SDI
  – Single Link 6G-SDI
  – Dual Link HD-SDI (канал A)
  – Dual Link 3G-SDI Ultra HD (канал A)
  – Quad Link HD-SDI Ultra HD (канал C)

10 SDI OUT 4

• SD/HD-SDI
  – Single Link 3G-SDI
  – Single Link 6G-SDI
  – Dual Link HD-SDI (канал В)
  – Dual Link 3G-SDI Ultra HD (канал В)
  – Quad Link HD-SDI Ultra HD (канал D)

Переключатели

Mini Converter SDI Multiplex 4K имеет переключатели, с помощью которых можно выбирать различные настройки преобразования.

Mini Converter SDI Multiplex 4K OFF ON CONVERSION Single Link 6G/3G to Dual Link 3G/1.5G ON □□□□□□□□□ OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 Single Link 6G to Quad Link 1.5G ON □□□□□□□□□ OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 Dual Link 3G/1.5G to Single Link 6G/3G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 Dual Link 3G to Quad Link 1.5G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 Quad Link 1.5G to Single Link 6G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 Quad Link 1.5G to Dual Link 3G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1

Схема на нижней поверхности корпуса содержит описание настроек, соответствующих разным положениям переключателей

Переключатели 8, 7 и 6 — Format Conversion

Комбинация настроек для переключателей 8, 7 и 6 позволяет выбирать нужный вариант преобразования, например Dual Link HD-SDI в Single Link HD-SDI или Quad Link Ultra HD в Single Link Ultra HD.

Переключатель 1 — Processing ON/OFF

Когда переключатель 1 находится в положении OFF (выкл.), Mini Converter SDI Multiplex 4K выполняет роль усилителя сигнала SD/HD/6G-SDI с его распределением на четыре выхода.

Пример настроек переключателей

Если необходимо выполнить преобразование Quad Link Ultra HD в Dual Link Ultra HD, установите переключатель 8 в положение ON (вкл.), переключатель 7 — в положение OFF (выкл.).

Настройки для преобразования SDI-сигнала

Преобразование	Переключатель8	Переключатель7	Переключатель6	Переключатель1	Положениепереключателя
ПреобразованиеSingle Link 6G/3G-SDI в Dual Link3G/1.5G-SDI	ON ON ON	ON
ПреобразованиеSingle Link 6G-SDIв Quad Link 1.5G-SDI	ON OFF ON	ON
ПреобразованиеDual Link 3G/1.5G-SDI в Single Link6G/3G-SDI	ON ON OFF	ON
ПреобразованиеDual Link 3G-SDIв Quad Link 1.5G-SDI	ON OFF OFF	ON
ПреобразованиеQuad Link 1.5G-SDIв Single Link 6G-SDI	OFF ON ON	ON
ПреобразованиеQuad Link 1.5G-SDIв Dual Link 3G-SDI	OFF OFF ON	ON			ON □□■□□□□□■OFF ■■□□□□□□8 7 6 5 4 3 2 1

Схема соединений Mini Converter SDI Multiplex 4K

Обновление встроенного программного обеспечения

Если конвертер Blackmagic оснащен портом USB, его можно использовать для обновления встроенного программного обеспечения с помощью утилиты Blackmagic Converters Setup. Последняя версия ПО доступна в центре поддержки на веб-сайте Blackmagic Design по адресу www.blackmagicdesign.com/ru/support.

При выполнении обновления на моделях Blackmagic Micro Converter питание поступает через порт USB, поэтому дополнительные соединения не требуются.

Если вы используете Blackmagic Mini Converter, перед соединением с компьютером через порт USB необходимо включить питание устройства.

1 Включите конвертер.
2 Соедините компьютер с конвертером через порт USB и запустите утилиту Blackmagic Converters Setup.

На начальной странице утилиты будет отображаться название модели. При подключении нескольких конвертеров выберите нужный с помощью левой или правой стрелки.

Если конвертер имеет более раннюю версию встроенного программного обеспечения, утилита Blackmagic Converters Setup предложит выполнить обновление.

При отсутствии подключенного конвертера на начальную страницу выводится сообщение «No converters found». Если конвертер соединен с компьютером через порт USB, но не получает питания, отображается сообщение «No power connected». Для доступа к настройкам необходимо подключить источник питания.

Если конвертер Blackmagic имеет более раннюю версию встроенного ПО, утилита Blackmagic Converters Setup предложит перейти на актуальную. Чтобы выполнить обновление, следуйте инструкциям на экране.

Помощь

Как получить помощь

Самый быстрый способ получить помощь — обратиться к страницам поддержки на сайте Blackmagic Design и проверить наличие последних справочных материалов по Blackmagic Converter.

Страница поддержки на сайте Blackmagic Design

Последние версии руководства по эксплуатации, программного обеспечения и дополнительную информацию можно найти в разделе поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

Форум сообщества Blackmagic Design

Полезным источником информации является форум сообщества на веб-сайте Blackmagic Design. На нем можно поделиться своими идеями, а также получить помощь от персонала поддержки и других пользователей. Адрес форума http://forum.blackmagicdesign.com.

Обращение в Службу поддержки Blackmagic Design

Если с помощью доступных справочных материалов и форума решить проблему не удалось, воспользуйтесь формой «Отправить нам сообщение» на странице поддержки. Можно также позвонить в ближайшее представительство Blackmagic Design, телефон которого вы найдете на нашем веб-сайте.

Проверка используемой версии программного обеспечения

Чтобы узнать версию Blackmagic Converters Setup, установленную на вашем компьютере, откройте окно About Blackmagic Converters Setup.

• При работе в операционной системе Mac OS откройте Blackmagic Converters Setup в папке «Приложения». В меню выберите About Blackmagic Converters Setup, чтобы узнать номер версии.
• При работе в операционной системе Windows откройте меню «Пуск» и выберите Blackmagic Converters Setup. В меню «Помощь» выберите About Blackmagic Converters Setup, чтобы узнать номер версии.

Загрузка последних версий программного обеспечения

Узнав установленную версию утилиты Blackmagic Converters Setup, перейдите в центр поддержки Blackmagic на странице www.blackmagicdesign.com/ru/support, чтобы проверить наличие обновлений. Рекомендуется всегда использовать последнюю версию программного обеспечения, однако обновление лучше всего выполнять после завершения текущего проекта.

Соблюдение нормативных требований

Утилизация электрооборудования и электронной аппаратуры в Европейском Союзе

Изделие содержит маркировку, в соответствии с которой его запрещается утилизировать вместе с бытовыми отходами. Непригодное для эксплуатации оборудование необходимо передать в пункт вторичной переработки. Раздельный сбор отходов и их повторное использование позволяют беречь природные ресурсы, охранять окружающую среду и защищать здоровье человека. Чтобы получить подробную информацию о порядке утилизации, обратитесь в местные муниципальные органы или к дилеру, у которого вы приобрели это изделие.

Данное оборудование протестировано по требованиям для цифровых устройств класса A (раздел 15 спецификаций FCC) и признано соответствующим всем предъявляемым критериям. Соблюдение упомянутых нормативов обеспечивает достаточную защиту от вредного излучения при работе оборудования в нежилых помещениях. Так как это изделие генерирует, использует и излучает радиоволны, при неправильной установке оно может становиться источником радиопомех. Если оборудование эксплуатируется в жилых помещениях, высока вероятность возникновения помех, влияние которых в этом случае пользователь должен устранить самостоятельно.

До эксплуатации допускаются устройства, соответствующие двум главным требованиям.

1 Оборудование не должно быть источником вредных помех.
2 Оборудование должно быть устойчивым к помехам, включая помехи, которые могут вызвать сбой в работе.

BMD-SDItoHDMI (A)

BMD-HDMItoSDI (B)

BMD-SDItoAnalog (A)

BMD-AnalogtoSDI (A)

BMD-SDltoAudio (A)

Соответствие требованиям ISED (Канада)

Данное оборудование соответствует канадским стандартам для цифровых устройств класса А. Любая модификация или использование изделия не по назначению могут повлечь за собой аннулирование заявления о соответствии этим стандартам.

Подключение к HDMI-интерфейсу должно выполняться с помощью качественного экранированного кабеля.

Данное оборудование протестировано по требованиям, предъявляемым к устройствам при работе в нежилых помещениях. При использовании в бытовых условиях оно может становиться источником помех для радиосигнала.

Правила безопасности

Внутри корпуса не содержатся детали, подлежащие обслуживанию. Для выполнения ремонтных работ обратитесь в местный сервисный центр Blackmagic Design.

Ряд оборудования позволяет установить компактный оптический SFP-модуль. Используйте только модули типа Laser class 1.

Рекомендуемые типы SFP-модулей

3G-SDI: PL-4F20-311C
6G-SDI: PL-8F10-311C
• 12G-SDI: PL-TG10-311C

Уведомление для жителей штата Калифорния

При работе с этим оборудованием существует возможность контакта с содержащимися в пластмассе микропримесями многобромистого бифенила, который в штате Калифорния признан канцерогеном и увеличивает риск врожденных дефектов и пороков репродуктивной системы.

Подробную информацию см. на сайте www.P65Warnings.ca.gov.

Гарантия

Ограниченная гарантия

Компания Blackmagic Design гарантирует отсутствие в устройствах Blackmagic Converter дефектов материала и производственного брака в течение 36 месяцев с даты продажи. На разъемы, кабели, оптоволоконные модули и предохранители такая гарантия действует в течение 12 месяцев с даты продажи. Если во время гарантийного срока будут выявлены дефекты, Blackmagic Design по своему усмотрению выполнит ремонт неисправного изделия без оплаты стоимости запчастей и трудозатрат или заменит такое изделие новым.

Чтобы воспользоваться настоящей гарантией, потребитель обязан уведомить компанию Blackmagic Design о дефекте до окончания гарантийного срока и обеспечить условия для предоставления необходимых услуг. Потребитель несет ответственность за упаковку и доставку неисправного изделия в соответствующий сервисный центр Blackmagic Design с оплатой почтовых расходов. Потребитель обязан оплатить все расходы по доставке и страхованию, пошлины, налоги и иные сборы в связи с возвратом изделия вне зависимости от причины возврата.

Настоящая гарантия не распространяется на дефекты, отказы и повреждения, возникшие из-за ненадлежащего использования, неправильного ухода или обслуживания. Компания Blackmagic Design не обязана предоставлять услуги по настоящей гарантии: а) для устранения повреждений, возникших в результате действий по установке, ремонту или обслуживанию изделия лицами, которые не являются персоналом Blackmagic Design; б) для устранения повреждений, возникших в результате ненадлежащего использования или подключения к несовместимому оборудованию; в) для устранения повреждений или дефектов, вызванных использованием запчастей или материалов других производителей; г) если изделие было модифицировано или интегрировано с другим оборудованием, когда такая модификация или интеграция увеличивает время или повышает сложность обслуживания изделия. НАСТОЯЩАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТСЯ КОМПАНИЕЙ BLACKMAGIC DESIGN ВМЕСТО ЛЮБЫХ ДРУГИХ ПРЯМО ВЫРАЖЕННЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ. КОМПАНИЯ BLACKMAGIC DESIGN И ЕЕ ДИЛЕРЫ ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО ОПРЕДЕЛЕННОЙ ЦЕЛИ. ОТВЕТСТВЕННОСТЬ BLACKMAGIC DESIGN ПО РЕМОНТУ ИЛИ ЗАМЕНЕ НЕИСПРАВНЫХ ИЗДЕЛИЙ ЯВЛЯЕТСЯ ПОЛНЫМ И ИСКЛЮЧИТЕЛЬНЫМ СРЕДСТВОМ ВОЗМЕЩЕНИЯ, ПРЕДОСТАВЛЯЕМЫМ ПОТРЕБИТЕЛЮ В СВЯЗИ С КОСВЕННЫМИ, ФАКТИЧЕСКИМИ, СОПУТСТВУЮЩИМИ ИЛИ ПОСЛЕДУЮЩИМИ УБЫТКАМИ, ВНЕ ЗАВИСИМОСТИ ОТ ТОГО, БЫЛА ИЛИ НЕТ КОМПАНИЯ BLACKMAGIC DESIGN (ЛИБО ЕЕ ДИЛЕР) ПРЕДВАРИТЕЛЬНО ИЗВЕЩЕНА О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ. BLACKMAGIC DESIGN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРОТИВОПРАВНОЕ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ СО СТОРОНЫ ПОТРЕБИТЕЛЯ. BLACKMAGIC DESIGN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УБЫТКИ, ВОЗНИКАЮЩИЕ ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ЭТОГО ИЗДЕЛИЯ. РИСКИ, СВЯЗАННЫЕ С ЕГО ЭКСПЛУАТАЦИЕЙ, ВОЗЛАГАЮТСЯ НА ПОТРЕБИТЕЛЯ.

Copyright 2021 Blackmagic Design. Все права защищены. Blackmagic Design, DeckLink, HDLink, Workgroup Videohub, Multibridge Pro, Multibridge Extreme, Intensity и "Leading the creative video revolution" зарегистрированы как товарные знаки в США и других странах. Названия других компаний и наименования продуктов могут являться товарными знаками соответствующих правообладателей.

Convertitori

Blackmagic
