Micro Converter HDMI to SDI - Convertisseur audio/vidéo Blackmagic Design - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Convertisseur HDMI vers SDI, supporte les résolutions jusqu'à 1080p60, entrée HDMI, sortie SDI 3G, compatible avec les signaux audio et vidéo.
Utilisation	Idéal pour les productions vidéo, permet de connecter des caméras HDMI à des équipements SDI, facile à installer et à utiliser.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les ports avec un chiffon sec, en cas de problème, consulter le service client de Blackmagic Design.
Sécurité	Utiliser dans un environnement sec, éviter les chocs et les températures extrêmes, ne pas exposer à l'humidité.
Informations générales	Compact et léger, alimentation via USB-C, compatible avec la plupart des équipements vidéo professionnels.

FOIRE AUX QUESTIONS - Micro Converter HDMI to SDI Blackmagic Design

Le convertisseur ne s'allume pas, que faire ?

Vérifiez que le convertisseur est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Essayez avec un autre adaptateur ou câble si possible.

Je ne reçois pas de signal vidéo, que faire ?

Vérifiez que les câbles HDMI et SDI sont correctement connectés. Assurez-vous également que la source HDMI émet un signal valide. Testez avec un autre appareil pour isoler le problème.

Comment changer la résolution de sortie ?

Le convertisseur HDMI to SDI ne dispose pas de réglages manuels pour la résolution. Il détecte automatiquement la résolution de la source HDMI. Assurez-vous que la source est configurée pour une résolution compatible.

Y a-t-il une latence dans la conversion ?

Le Blackmagic Design Micro Converter HDMI to SDI est conçu pour avoir une latence minimale. Cependant, cela peut dépendre de la source et de la configuration de votre système.

Puis-je utiliser ce convertisseur avec des appareils 4K ?

Ce modèle prend en charge des résolutions jusqu'à 1080p. Pour des signaux 4K, vous aurez besoin d'un convertisseur qui prend en charge la résolution 4K.

Le son fonctionne-t-il avec ce convertisseur ?

Oui, le convertisseur prend en charge l'audio embarqué via HDMI et le transmet via SDI. Assurez-vous que votre source HDMI émet également de l'audio.

Que faire si le convertisseur surchauffe ?

Assurez-vous que le convertisseur est placé dans un endroit bien ventilé. Si l'appareil continue de surchauffer, éteignez-le et contactez le support technique de Blackmagic Design.

Comment mettre à jour le firmware du convertisseur ?

Utilisez l'application Blackmagic Converter Utility pour vérifier et mettre à jour le firmware de votre convertisseur. Téléchargez l'application depuis le site de Blackmagic Design.

Le convertisseur supporte-t-il le HDCP ?

Oui, le convertisseur prend en charge HDCP. Si vous rencontrez des problèmes de signal, vérifiez que votre source HDMI est compatible avec HDCP.

Y a-t-il une garantie pour ce produit ?

Le Blackmagic Design Micro Converter HDMI to SDI est généralement livré avec une garantie limitée. Consultez le site de Blackmagic Design ou votre revendeur pour plus de détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI Micro Converter HDMI to SDI Blackmagic Design

Nous vous remercions d'avoir fait l'acquisition d'un convertisseur Blackmagic.

Les Blackmagic Mini Converters et Micro Converters vous offrent une solution pour la plupart de vos besoins de conversion. Les Mini Converters convertissent des signaux analogiques en numérique, des signaux numériques en analogique, mais aussi des signaux SDI en audio, et de l'audio en SDI. Ils prennent également en charge la up/down/cross-conversion, la distribution du signal SDI, et le générateur de synchro peut synchroniser tous vos équipements vidéo sur le même signal de référence. Enfin, les Blackmagic Micro Converters sont des convertisseurs compacts et conçus pour les conversions standard telles que SDI vers HDMI et HDMI vers SDI. Vous pouvez ainsi brancher une sortie HDMI à des enregistreurs vidéo et à des mélangeurs SDI, ou brancher du matériel vidéo SDI à des moniteurs HDMI.

Ce manuel d'utilisation comprend toutes les informations dont vous avez besoin pour utiliser vos convertisseurs Blackmagic.

Consultez la page d'assistance de notre site Internet www.blackmagicdesign.com/fr pour obtenir la dernière version de ce manuel et des mises à jour, si votre convertisseur Blackmagic intègre un logiciel interne. Nous vous recommandons de mettre le logiciel interne à jour régulièrement afin de travailler avec les fonctions les plus récentes. N'oubliez pas d'enregistrer vos coordonnées lorsque vous téléchargerez le logiciel afin d'être informé des dernières mises à jour. Nous souhaitons continuellement améliorer nos produits, n'hésitez donc pas à nous faire part de vos commentaires !

Grant Petty

Grant Petty

PDG de Blackmagic Design

Sommaire

Mise en route 241 Mini Converter SDI to HDMI 4K 280

Brancher l'alimentation 241 Mini Converter SDI to HDMI 6G 284

Brancher la vidéo 241 Mini Converter HDMI to SDI 289

Brancher l'audio 243 Mini Converter HDMI to SDI 4K 293

Installer le logiciel d'administration 244 Mini Converter HDMI to SDI 6G 296

Installer le Blackmagic Mini Converter SDI to Analog 299

Converters Setup 244 Mini Converter SPI to Analog 4K 324

Régler les paramètres 245

Régler les paramètres à l'aide

des interrupteurs 245 Mini Converter SDI to Audio 313

Modifier les paramètres à l'aide Mini Converter SDI to Audio 4K 316

du Blackmagic Converters Setup 245 Mini Converter Audio to SDI 319

About (onglet À propos) 246 Mini Converter Audio to SDI 4K 323

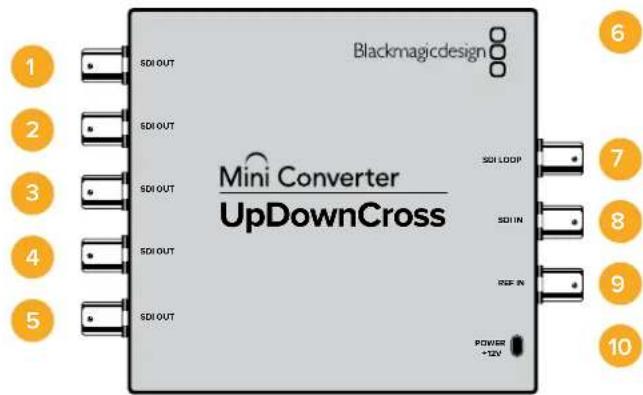

Setup (onglet Réglages) 247 Mini ConverterUpDownCross 327

Modèles de convertisseurs Blackmagic 248 Mini ConverterUpDownCross HD 331

Teranex Mini Converters 248 Mini Converter SDI Distribution 335

Blackmagic Micro Converters 249 Mini Converter SDI Distribution 4K 336

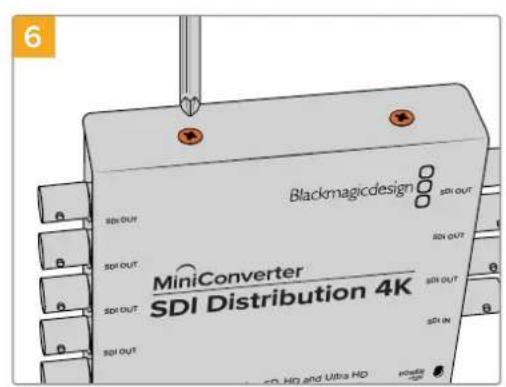

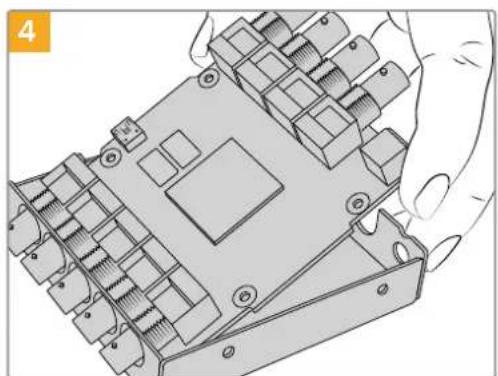

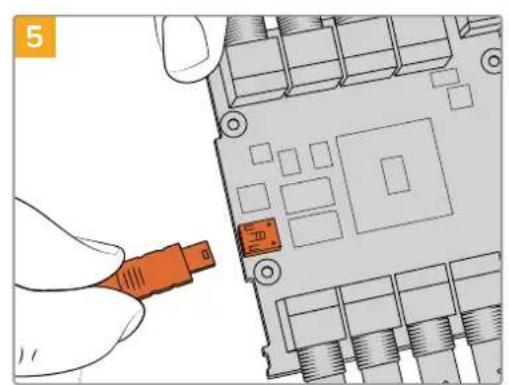

Micro Converter SDI to HDMI 249 Mise à jour du Mini Converter

Micro Converter SDI to HDMI 3G 251 SDI Distribution 4K 337

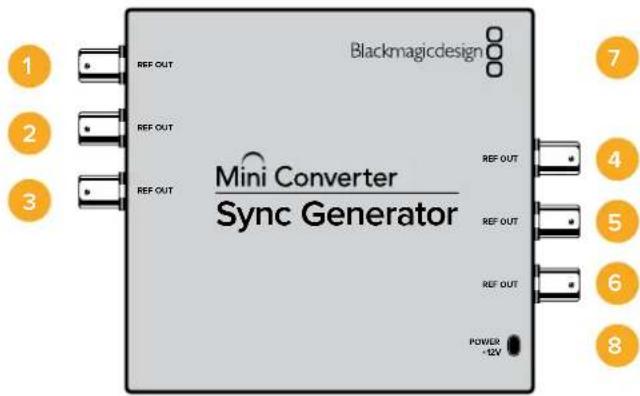

Micro Converter SDI to HDMI 12G 254 Mini Converter Sync Generator 339

Micro Converter HDMI to SDI 257 Mini Converter Optical Fiber 342

Micro Converter HDMI to SDI 3G 259 Mini Converter Optical Fiber 4K 343

Micro Converter HDMI to SDI 12G 262 Mini Converter Optical Fiber 12G 344

Micro Converter BiDirectional Mini Converter Quad SDI to HDMI 4K 345

SDI/HDMI 265 Mini Converter SDI Multiplex 4K 347

Micro Converter BiDirectional Mise à jour du logiciel interne 251

SDI/HDMI 3G 267 Mise a jour du logiciel interne 351

Blackmagic Mini Converters 276 Informations de sécurité 354

Mini Converter SDI to HDMI 276 Garantie 355

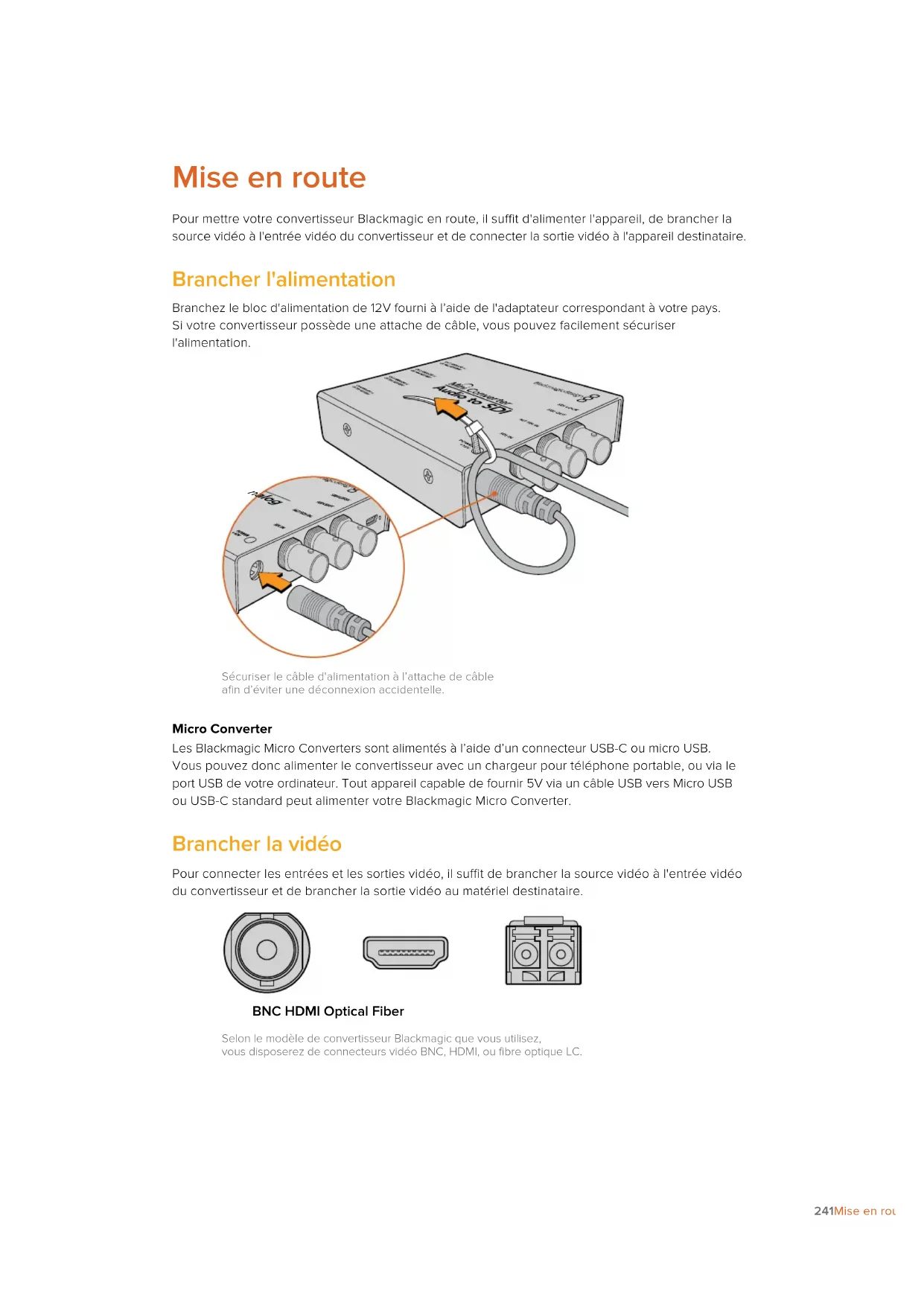

Mise en route

Pour mettre votre convertisseur Blackmagic en route, il suffit d'alimenter l'appareil, de brancher la source vidéo à l'entrée vidéo du convertisseur et de connecter la sortie vidéo à l'appareil destinataire.

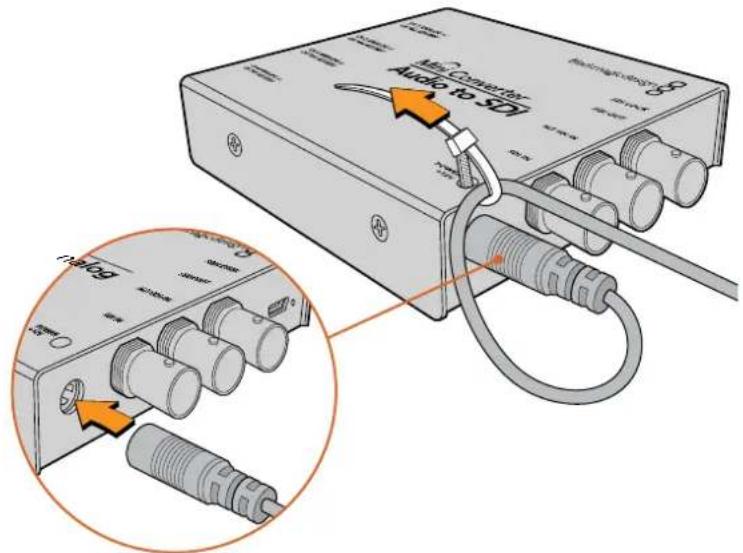

Brancher l'alimentation

Branchez le bloc d'alimentation de 12V fourni à l'aide de l'adaptateur correspondant à votre pays. Si votre convertisseur possède une attache de câble, vous pouvez facilement sécuriser l'alimentation.

Sécuriser le câble d'alimentation à l'attache de câble afin d'éviter une déconnexion accidentelle.

Micro Converter

Les Blackmagic Micro Converters sont alimentés à l'aide d'un connecteur USB-C ou micro USB. Vous pouvez donc alimenter le convertisseur avec un chargeur pour téléphone portable, ou via le port USB de votre ordinateur. Tout appareil capable de fournir 5V via un câble USB vers Micro USB ou USB-C standard peut alimenter votre Blackmagic Micro Converter.

Brancher la vidéo

Pour connecter les entrées et les sorties vidéo, il suffit de brancher la source vidéo à l'entrée vidéo du convertisseur et de brancher la sortie vidéo au matériel destinataire.

BNC HDMI Optical Fiber

Selon le modèle de convertisseur Blackmagic que vous utilisez, vous disposerez de connecteurs vidéo BNC, HDMI, ou fibre optique LC.

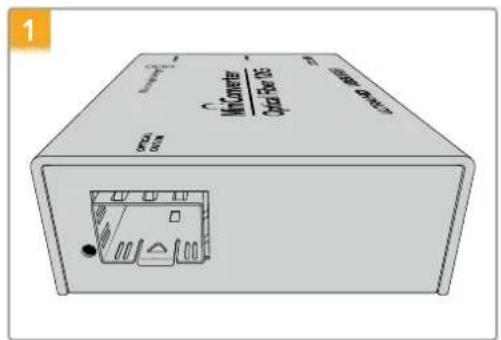

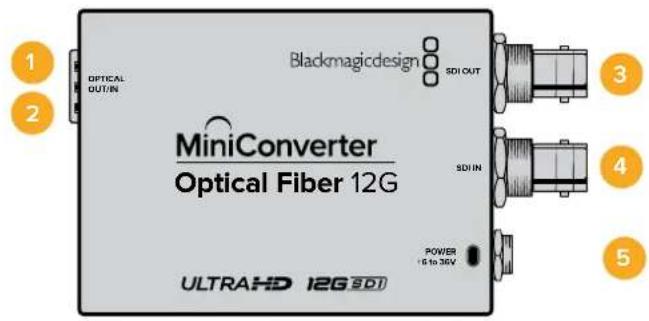

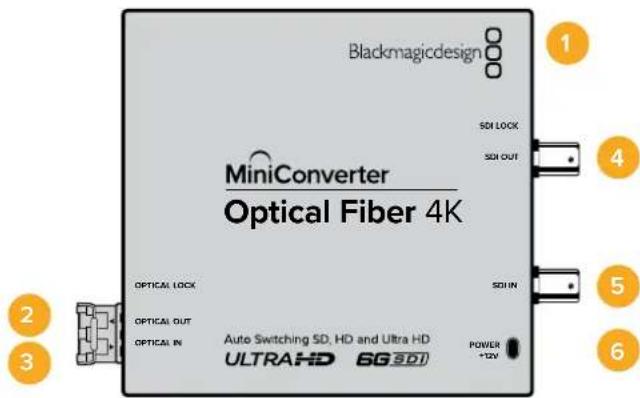

Connecteurs fibre optique

Certains modèles de convertisseurs Blackmagic comprennent un logement SFP pour connecter un module SFP fibre optique compatible prenant en charge la vidéo 3G, 6G ou 12-SDI. Ce module est un émetteur et récepteur optique doté de logements pour les câbles fibre optique.

Vérifiez qu'il n'y ait pas de poussière à l'intérieur du logement Optical Out/In.

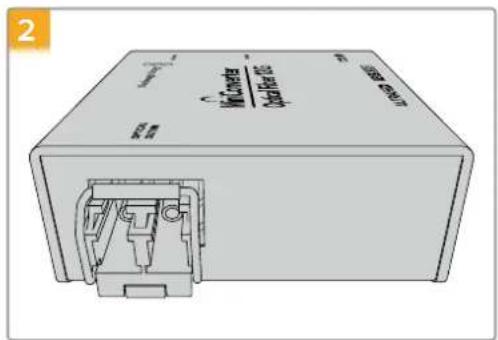

Retirez la protection du module SFP fibre optique puis insérez-le dans le logement SFP. La broche de verrouillage va se clipser pour assurer que le module est branché au logement.

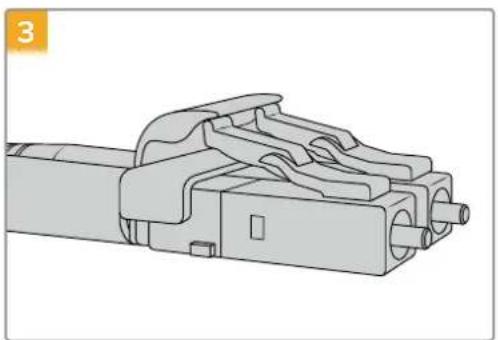

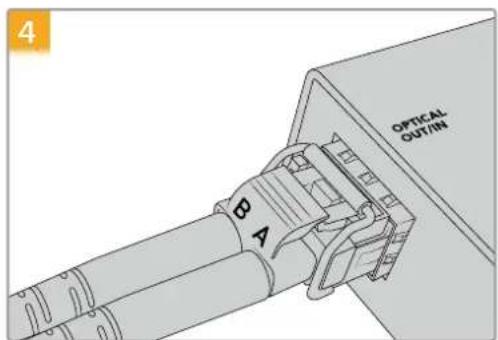

Les câbles fibre optique possèdent des pattes de verrouillage sur le dessus pour assurer leur stabilité.

4 B A OPTICAL OUT/IN

Branchez les câbles fibre optique. Vérifiez que les branchements In et Out sont dans les logements adéquats, et que les pattes de verrouillage maintiennent le levier du module SFP fibre optique droit.

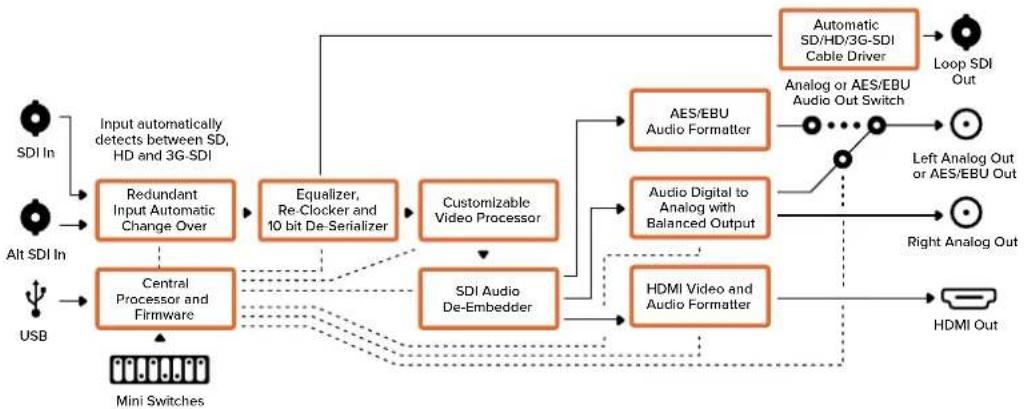

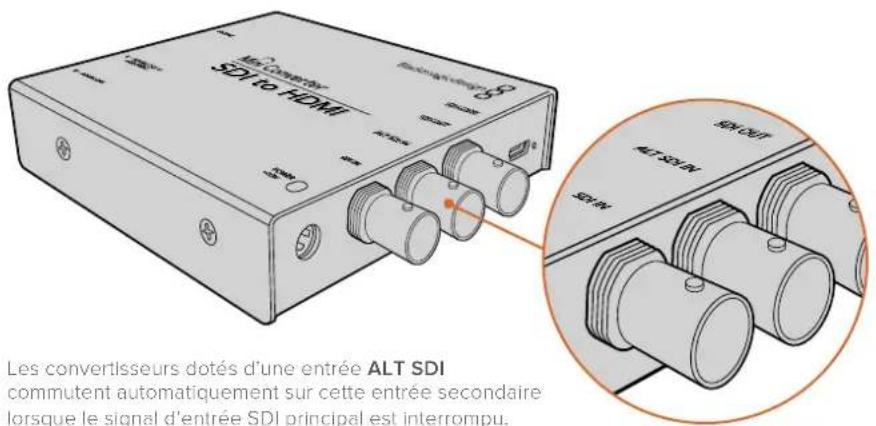

Entrées SDI redondantes à sécurité intégrée

Certains modèles de convertisseurs Blackmagic intègrent des entrées SDI alternatives pour la redondance. Ces entrées, nommées ALT SDI, prendront directement le relais si le signal d'entrée SDI est interrompu. Dans ce cas-là, la LED SDI LOCK clignotera, pour indiquer que le convertisseur a basculé sur l'entrée ALT SDI.

Alt SDI CONVERTEUR SDI TO HDMI 300V 400V 100V 200V 300V 400V 500V 600V 700V 800V 900V 1000V 1100V 1200V 1300V 1400V 1500V 1600V 1700V 1800V 1900V 2000V 2100V 2200V 2300V 2400V 2500V 2600V 2700V 2800V 2900V 3000V 3100V 3200V 3300V 3400V 3500V 3600V 3700V 3800V 3900V 4000V 4100V 4200V 4300V 4400V 4500V 4600V 4700V 4800V 4900V 5000V 5100V 5200V 5300V 5400V 5500V 5600V 5700V 5800V 5900V 6000V 6100V 6200V 6300V 6400V 6500V 6600V 6700V 6800V 6900V 7000V 7100V 7200V 7300V 7400V 7500V 7600V 7700V 7800V 7900V 8000V 8100V 8200V 8300V 8400V 8500V 8600V 8700V 8800V 8900V 9000V 9100V 9200V 9300V 9400V 9500V 9600V 9700V 9800V 9900V 10000V

Les convertisseurs dotés d'une entrée ALT SDI commutent automatiquement sur cette entrée secondaire lorsque le signal d'entrée SDI principal est interrompu.

Brancher l'audio

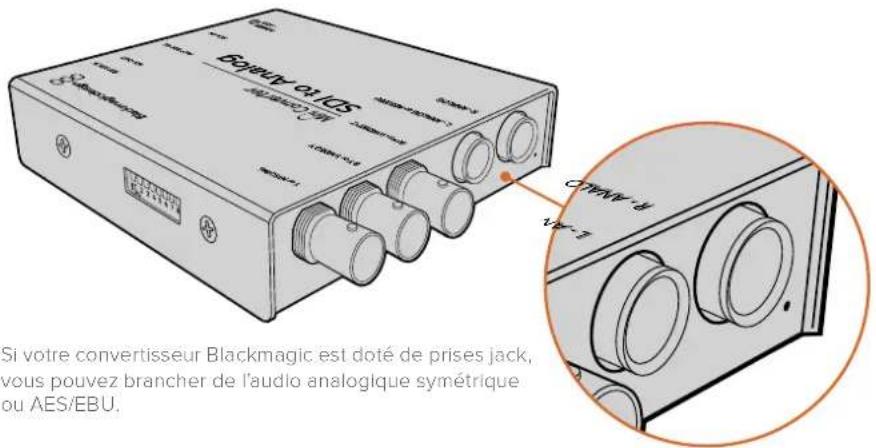

Connecteurs audio

Certains convertisseurs Blackmagic intègrent des jacks de 1/4", vous pouvez donc facilement brancher de l'audio externe analogique symétrique ou numérique AES/EBU. Les jacks de 1/4" sont des connecteurs TRS symétriques. TRS signifie Tip (pointe), Ring (anneau), Sleeve (corps) et fait référence aux trois points de contact de la prise jack.

Boreu-ct1/CTS Si votre convertisseur Blackmagic est doté de prises jack, vous pouvez brancher de l'audio analogique symétrique ou AES/EBU.

Si votre convertisseur Blackmagic est doté de prises jack, vous pouvez brancher de l'audio analogique symétrique ou AES/EBU.

L'illustration ci-dessous représente les broches d'un jack mâle, au cas où vous souhaiteriez fabriquer vos propres câbles.

Sleeve (Masse) Tip (+) Sling ((Masse) Ring (-) Tip (+)

L'illustration du jack située sur la page précédente montre le point chaud, le point froid et la masse du connecteur. Si vous devez inverser la polarité de votre câble audio analogique pour répondre aux besoins de votre équipement audio, il suffit d'échanger le point chaud et le point froid des broches Tip et Ring.

REMARQUE Si vous connectez de l'audio analogique stéréo et que vous inversez la polarité du jack de l'un des deux canaux, veillez à faire de même pour l'autre afin d'éviter que l'audio analogique stéréo soit déphasée.

Installer le logiciel d'administration

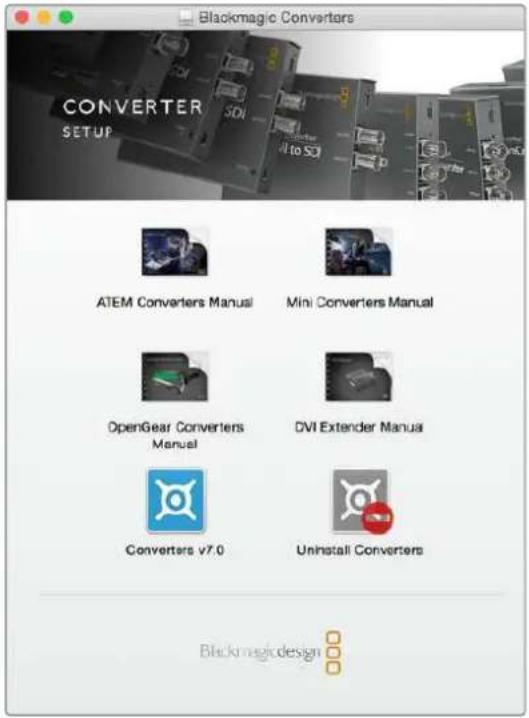

Installer le Blackmagic Converters Setup

Le Blackmagic Converters Setup permet de modifier les paramètres et de mettre à jour le logiciel interne de votre convertisseur. Les paramètres disponibles dépendent du modèle que vous utilisez. Toutefois, certains convertisseurs Blackmagic ne possèdent pas de paramètres réglables et de logiciel interne, c'est pourquoi ils ne sont pas dotés d'un port USB. Si vous possédez un de ces modèles, vous pouvez directement consulter la section relative au modèle en question.

Blackmagic Converters CONVERTER SETUP ATEM Converters Manual Mini Converters Manual OpenGear Converters Manual DVI Extender Manual Converters v7.0 Uninstall Converters Blackmagic design

Le logiciel Blackmagic Converters Setup peut être installé sur les ordinateurs Mac OS et Windows.

Installation sous Mac

1 Téléchargez le logiciel Blackmagic Converters Setup sur www.blackmagicdesign.com/fr
2 Dézippez le fichier et cliquez sur l'icône pour l'ouvrir.
3 Double-cliquez sur le programme d'installation et suivez les instructions à l'écran pour terminer l'installation.
4 Une fois l'installation terminée, cliquez sur Close. Le Blackmagic Converters Setup est à présent installé.

Installation sur Windows

1 Téléchargez le logiciel Blackmagic Converters Setup sur www.blackmagicdesign.com/fr
2 Dézippez le fichier téléchargé. Le dossier Blackmagic Converters Setup contenant la version PDF de ce manuel et le programme d'installation Blackmagic Converters Setup devrait apparaître.
3 Double-cliquez sur le programme d'installation et suivez les instructions à l'écran pour terminer l'installation.
4 Cliquez sur Finish pour terminer l'installation.

Le Blackmagic Converters Setup est à présent installé.

Régler les paramètres

Si votre convertisseur Blackmagic possède des paramètres réglables, il y a deux façons de les modifier : vous pouvez utiliser les interrupteurs situés sur la face latérale du convertisseur, ou utiliser l'utilitaire Blackmagic Converters Setup. Cet utilitaire permet également de modifier les paramètres qui ne peuvent pas être réglés avec les interrupteurs, notamment les niveaux audio et vidéo analogiques.

Régler les paramètres à l'aide des interrupteurs

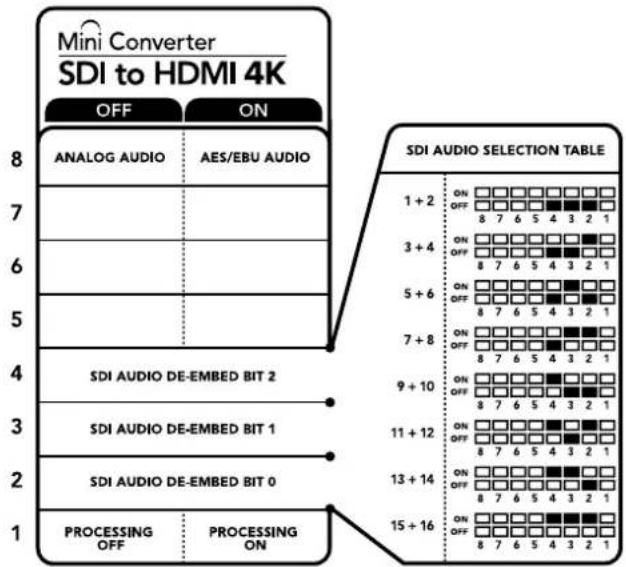

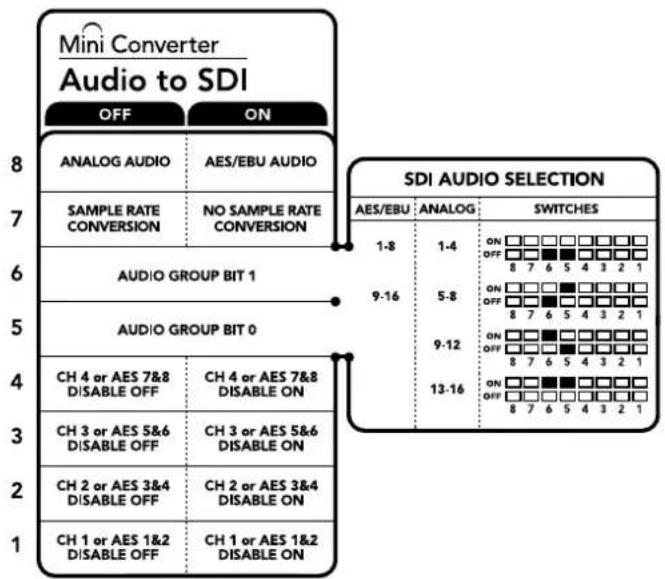

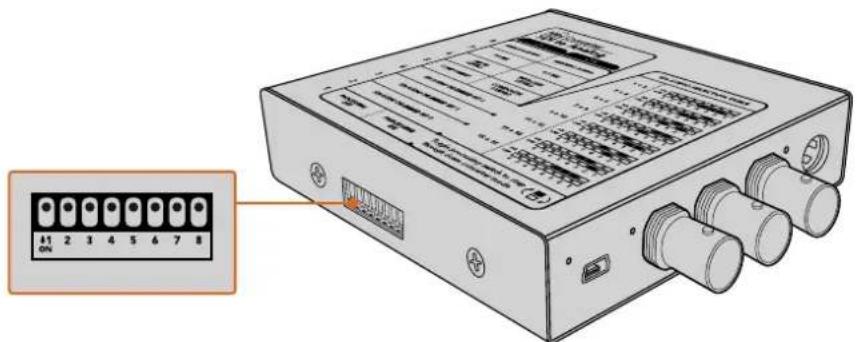

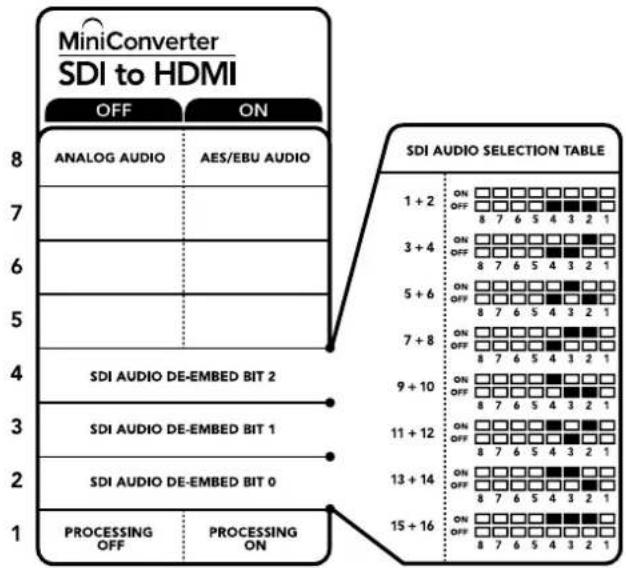

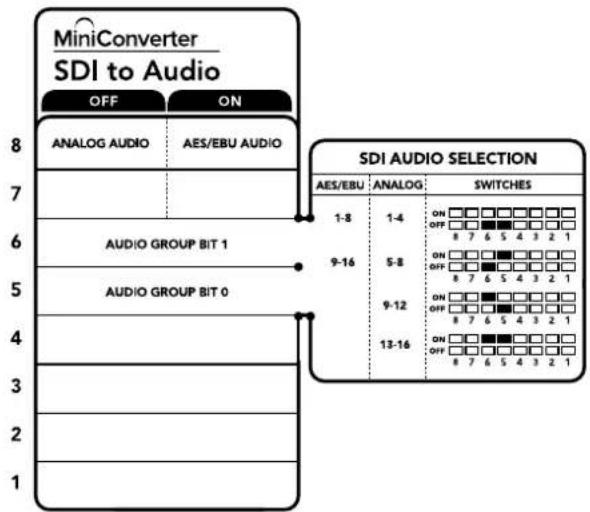

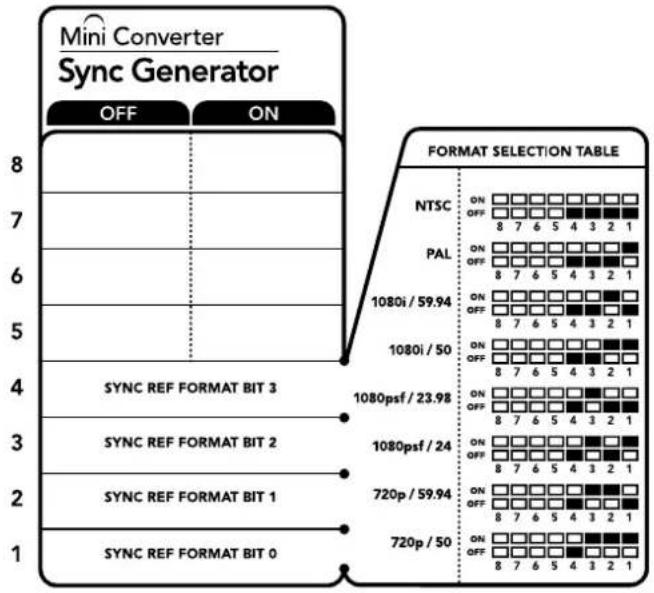

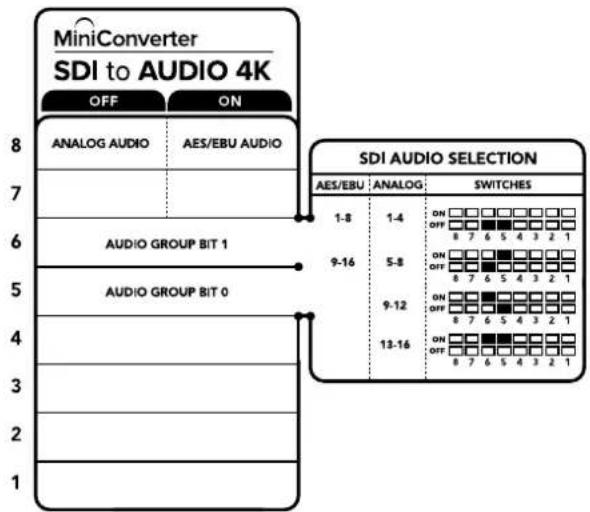

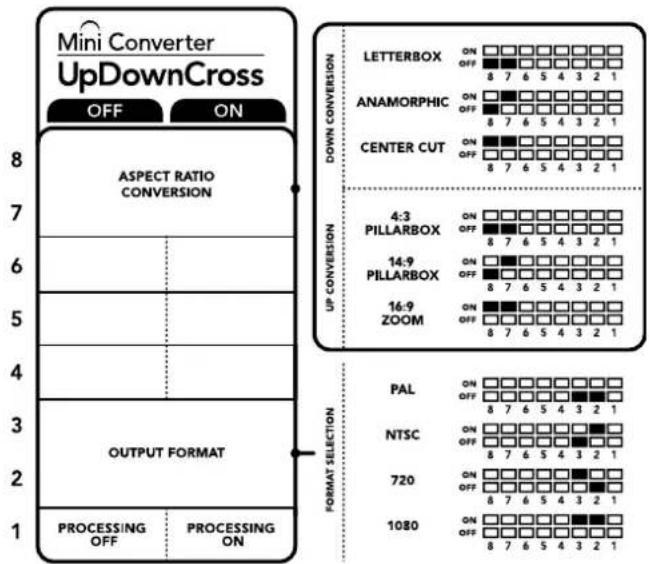

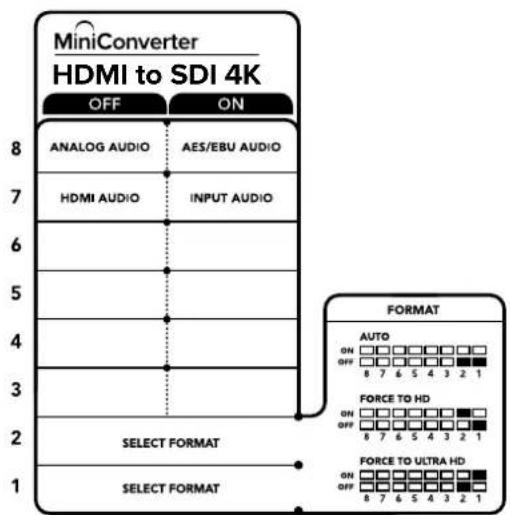

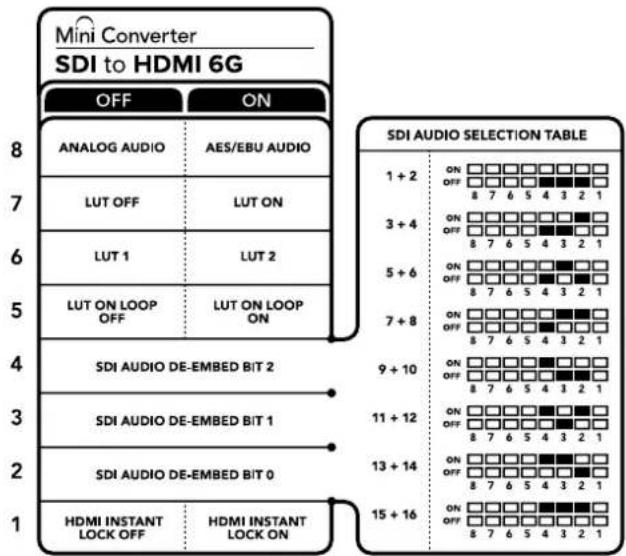

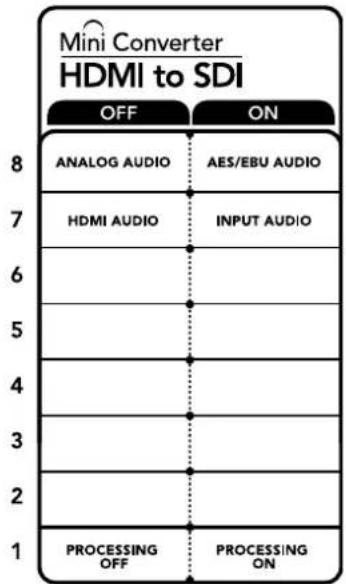

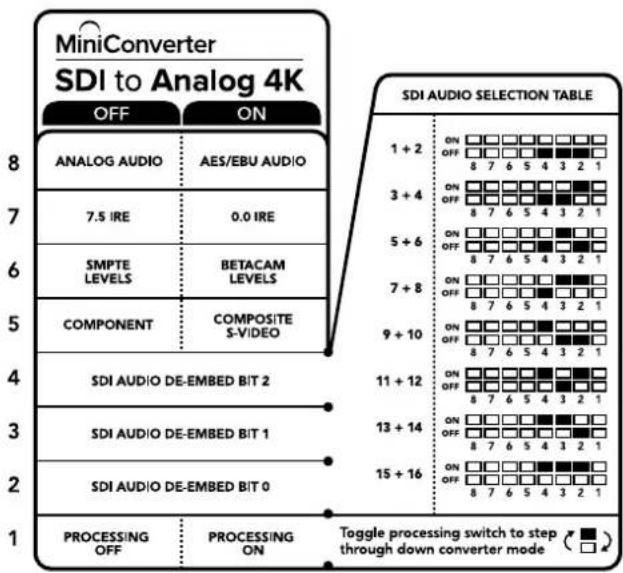

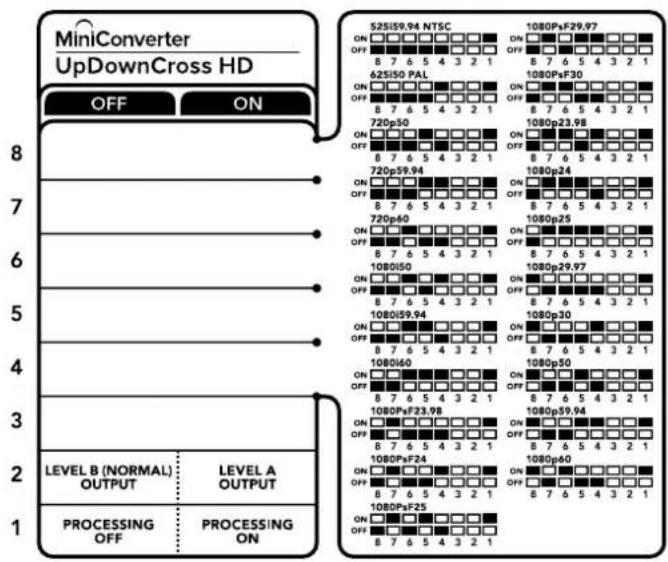

Plusieurs modèles de convertisseurs Blackmagic sont dotés d'interrupteurs.

Pour modifier le paramètre d'un interrupteur, il suffit de déplacer l'interrupteur vers le haut ou vers le bas avec la pointe d'un stylo. Vous pourrez ainsi activer ou désactiver les interrupteurs. Les huit interrupteurs offrent de nombreuses combinaisons possibles, vous pouvez donc choisir vos paramètres de conversion avec précision.

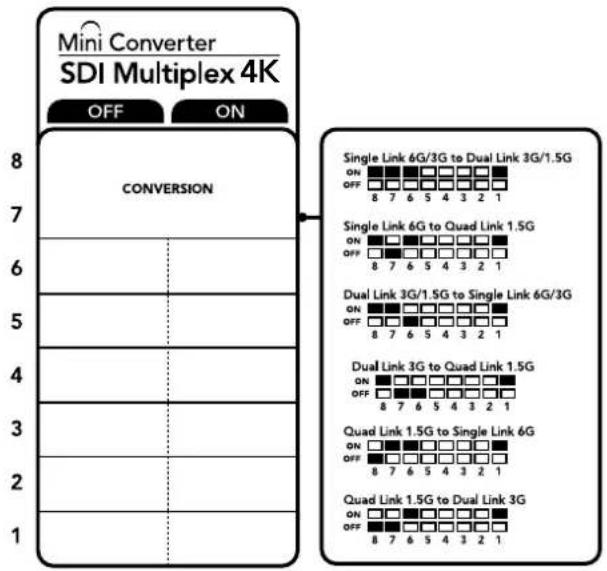

Un schéma fonctionnel est imprimé sous le convertisseur. Veillez à ce que la position des interrupteurs corresponde au schéma représenté sur le convertisseur. La lecture du schéma s'effectue de 1 à 8 et de gauche à droite.

11 ON 2 3 4 5 6 7 8

Réglez les paramètres en changeant la position des interrupteurs avec un stylo.

Pour une description complète des interrupteurs et de leurs réglages, consultez la section relative au modèle de convertisseur que vous possédez. Même si un schéma fonctionnel est imprimé sous le convertisseur, de nouvelles fonctionnalités peuvent être ajoutées au fur et à mesure des mises à jour. N'hésitez pas à vérifier les dernières versions du manuel pour obtenir les informations les plus récentes. Téléchargez la dernière version de ce manuel sur la page d'assistance de Blackmagic Design www.blackmagicdesign.com/fr/support.

Modifier les paramètres à l'aide du Blackmagic Converters Setup

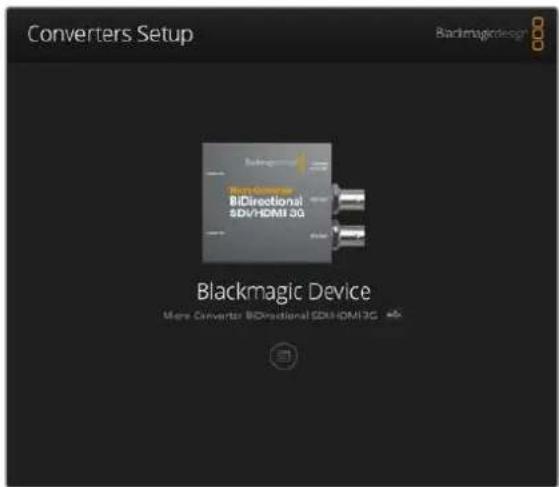

Une fois le Blackmagic Converters Setup installé sur votre ordinateur, connectez-le au convertisseur via USB.

La page d'accueil s'affiche lorsque vous ouvrez le logiciel. Si plus d'un convertisseur est connecté à votre ordinateur, sélectionnez le convertisseur désiré en cliquant sur les flèches situées de part et d'autre de la page d'accueil du Blackmagic Converters Setup.

Pour modifier les paramètres, cliquez sur l'icône située sous l'image du convertisseur Blackmagic. Les réglages effectués sur le logiciel sont alors automatiquement reproduits dans le convertisseur. Cela signifie que si une coupure de courant se produit, les réglages pourront être rapidement rétablis.

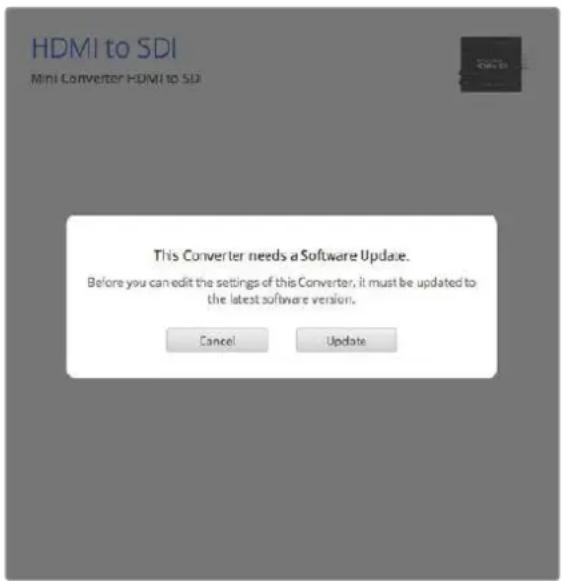

L'utilitaire Blackmagic Converters Setup vous permet de mettre à jour le logiciel interne de votre convertisseur et d'ajuster les paramètres à l'aide d'un ordinateur Mac OS ou Windows.

La plupart des paramètres peuvent être configurés à l'aide des interrupteurs. Cependant, certains paramètres, tels que les niveaux audio et vidéo analogiques, ne peuvent être réglés que sur le logiciel.

CONSEIL Les Teranex Mini Converters sont des convertisseurs 12G-SDI qui prennent en charge de nombreux formats vidéo jusqu'au 4K DCI 60p. Si vous souhaitez obtenir des informations à propos de ces convertisseurs, par exemple la façon de les contrôler avec l'utilitaire Blackmagic Teranex Setup, il suffit de télécharger le manuel Teranex Mini Converters sur la page d'assistance de Blackmagic Design : www.blackmagicdesign.com/fr/support.

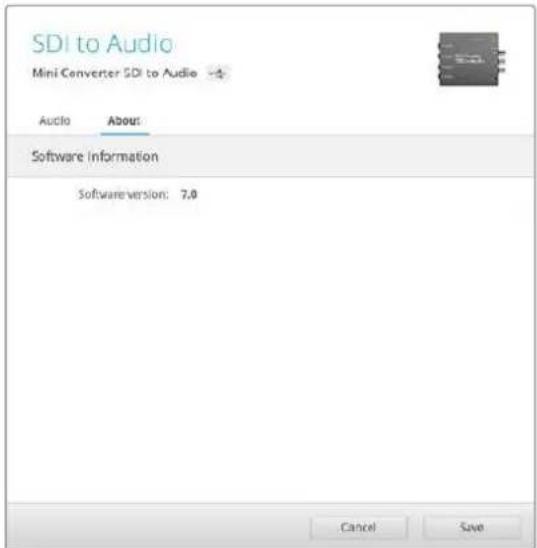

About (onglet À propos)

La plupart des modèles de convertisseurs disposent d'un onglet About au sein du Blackmagic Converters Setup. Les paramètres de cet onglet permettent de renommer votre convertisseur Blackmagic. Cliquez simplement dans le champ Name et saisissez le nom que vous avez choisi. Cliquez sur Save pour confirmer le changement.

L'onglet About au sein du Blackmagic Converters Setup affiche les informations relatives à la version actuelle du logiciel.

Le menu Software information situé dans l'onglet About, vous permet de savoir quelle version du logiciel est installée. Si la version du logiciel interne de votre convertisseur est plus ancienne que celle utilisée par le Blackmagic Converters Setup, le bouton Update vous permettra de mettre à jour le logiciel.

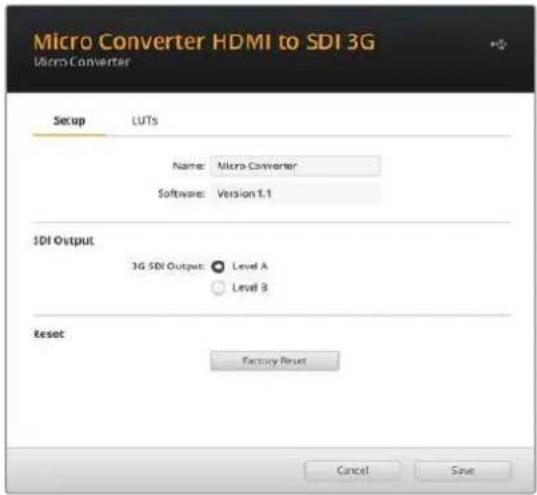

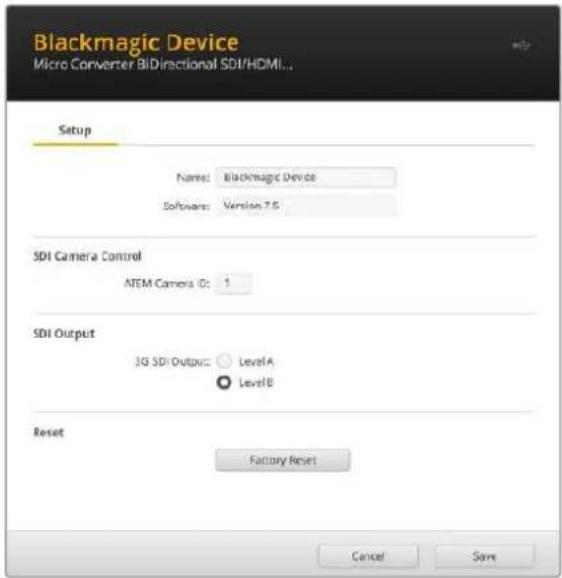

Certains convertisseurs Blackmagic utilisent un onglet Setup pour nommer votre convertisseur et vérifier les informations du logiciel. Il contient également d'autres paramètres spécifiques à votre convertisseur. Pour plus d'informations, consultez la section relative à votre modèle dans ce manuel.

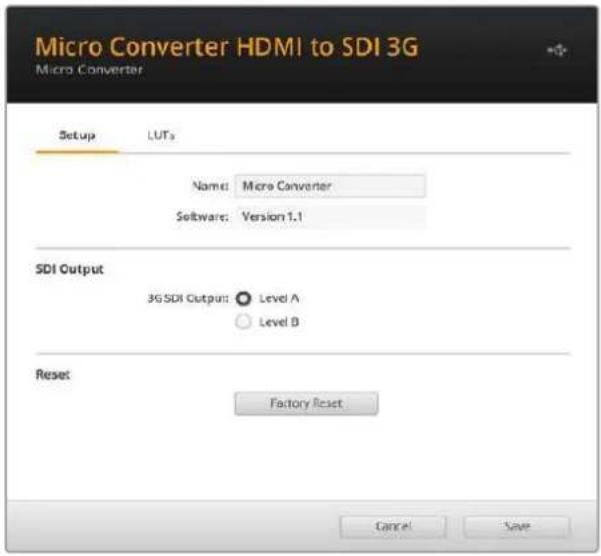

Micro Converter HDMI to SDI 3G Micro Converter Setup LUTs Name: Micro Converter Software: Version 1.1 SDI Output 3G SDI Output: Level A Level B Reset Factory Reset Cancel Save

Modèles de convertisseurs Blackmagic

Les convertisseurs Blackmagic offrent des solutions de conversion pour tout type de circonstances. Par exemple, les Mini Converters sont robustes et légers. Vous pouvez donc les installer sur du matériel vidéo ou sur des plateaux coulissants. Les Blackmagic Micro Converters sont de minuscules convertisseurs SDI vers HDMI et HDMI vers SDI qui peuvent être alimentés via USB. Ils peuvent donc être facilement reliés à un moniteur ou à un ordinateur.

Les pages suivantes contiennent des informations sur les convertisseurs Blackmagic et sur les paramètres des interrupteurs et du logiciel.

Teranex Mini Converters

Les Blackmagic Teranex Mini Converters sont des convertisseurs 12G-SDI qui prennent en charge les formats vidéo jusqu'à 4K DCI 60p. Il est possible de les équiper d'un Teranex Mini Smart Panel vendu en option pour modifier les paramètres à l'aide des boutons, de la molette et de l'écran LCD. Il est également possible de les alimenter via Ethernet. Si vous souhaitez obtenir des informations à propos de ces convertisseurs, par exemple la façon de les contrôler avec l'utilitaire Blackmagic Teranex Setup, il suffit de télécharger le manuel Teranex Mini Converters sur la page d'assistance de Blackmagic Design : www.blackmagicdesign.com/fr/support.

Blackmagic Micro Converters

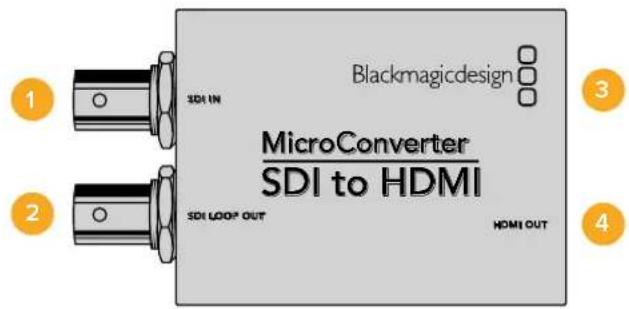

Micro Converter SDI to HDMI

Grâce au Micro Converter SDI to HDMI, vous pouvez connecter une large gamme d'écrans et de vidéoprojecteurs HDMI à du matériel SDI. Le Micro Converter SDI to HDMI détecte automatiquement les signaux SD/HD/3G-SDI et les convertit en HDMI avec audio intégré. Ce tout petit convertisseur de qualité broadcast est protégé par un boîtier robuste en aluminium, doté d'un port USB. Vous pouvez donc l'alimenter via le port USB d'un ordinateur portable ou d'un téléviseur à l'aide d'un câble micro USB standard. Les câbles Micro USB servent à connecter ou à charger certains téléphones portables. Si vous en possédez un, vous pouvez vous en servir. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

Blackmagicdesign 1 SDI IN MicroConverter SDI to HDMI 2 SDI LOOP OUT HDMI OUT 3 4

Connecteurs

1 Entrée SDI

Connecteur BNC pour entrée SDI.

2 Sortie SDI en boucle

Sortie en boucle de l'entrée SDI.

3 Micro USB / Alimentation

Alimente l'appareil à partir de l'adaptateur fourni ou de tout appareil capable de fournir une tension de 5V via un câble USB to Micro USB standard, notamment un ordinateur ou un téléviseur. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows.

4 Sortie HDMI

Sortie vidéo HDMI de type A.

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converter. Vous pouvez accéder à ces paramètres en utilisant les onglets Video et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

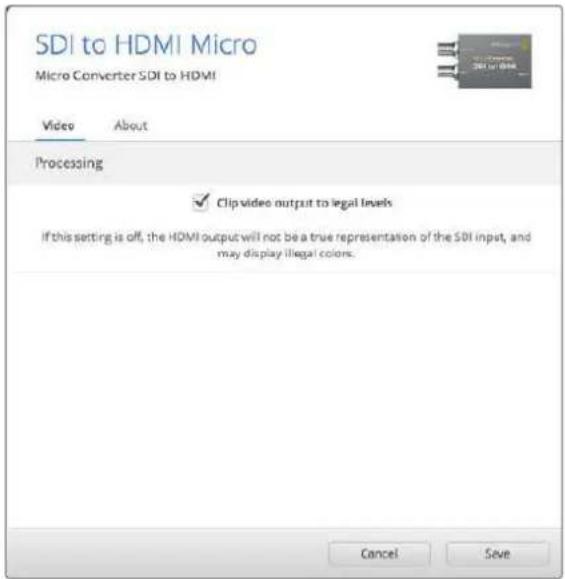

L'onglet Video du Micro Converter SDI to HDMI donne accès aux paramètres suivants.

Le paramètre Clip video output to legal levels est coché par défaut. Il permet de garantir que la sortie HDMI correspond exactement à l'entrée SDI.

Menu Processing

La case Clip video output to legal levels contrôle l'écrétage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

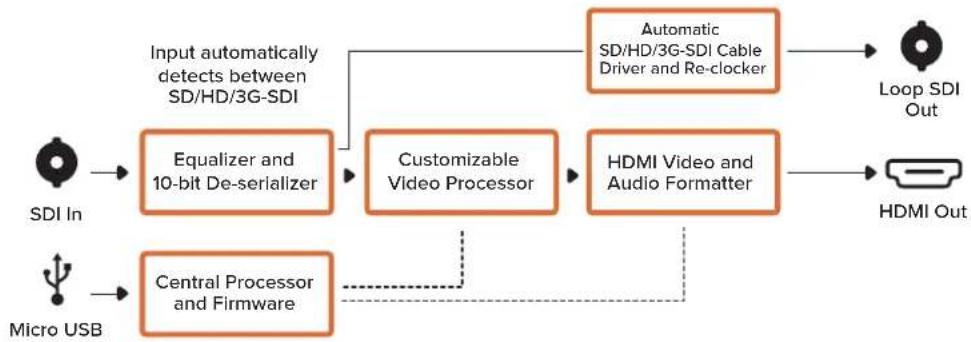

Schéma fonctionnel du Micro Converter SDI to HDMI

Micro Converter SDI to HDMI 3G

Grâce au Micro Converter SDI to HDMI 3G, vous pouvez connecter une large gamme d'écrans et de vidéoprojecteurs HDMI à du matériel SDI. Le Micro Converter SDI to HDMI 3G détecte automatiquement les signaux SD/HD/3G-SDI et les convertit en HDMI avec audio intégré. Ce modèle peut aussi afficher une LUT 3D sur la sortie en boucle HDMI et SDI.

Ce tout petit convertisseur de qualité broadcast est protégé par un boîtier robuste en aluminium, doté d'un port USB-C. Vous pouvez donc l'alimenter via le port USB d'un ordinateur portable ou d'un téléviseur à l'aide d'un câble USB-C. Les câbles USB-C sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

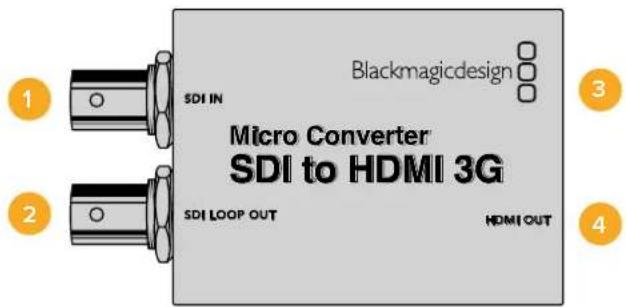

Blackmagicdesign 1 SDI IN Micro Converter SDI to HDMI 3G 2 SDI LOOP OUT HDMI OUT 3 4

Connecteurs

1 Entrée SDI

Connecteur BNC pour entrée SDI principale. Le petit voyant Lock LED situé près du connecteur BNC s'allume lorsqu'une entrée SDI est détectée et que la sortie HDMI est connectée à un appareil valide. Si le voyant LED clignote, une entrée SDI est présente, mais aucune sortie HDMI n'est détectée. S'il est éteint, aucune entrée SDI ou sortie HDMI n'est détectée.

2 Boucle SDI

Sortie en boucle de l'entrée SDI.

3 USB-C / Alimentation

Connecte une alimentation 5V via un câble USB ou USB-C standard Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac ou Windows. Un petit voyant LED blanc situé près du port USB-C s'allume quand le convertisseur est connecté à une source d'alimentation.

4 Sortie HDMI

Sortie vidéo HDMI de type A.

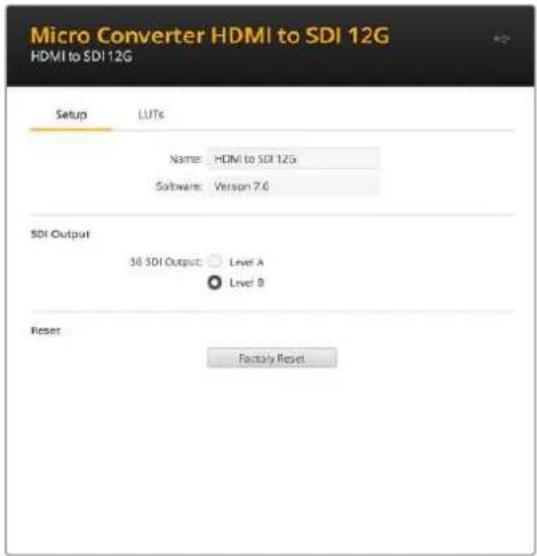

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel de votre Micro Converter. Vous pouvez accéder à ces paramètres en utilisant les onglets Setup et LUTs.

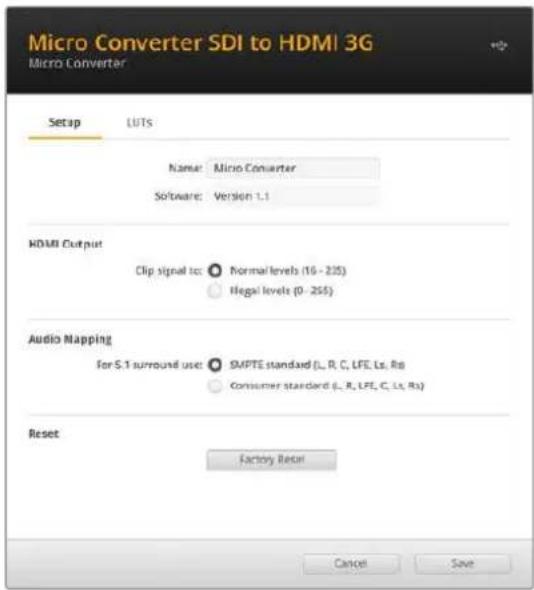

L'onglet Setup comprend le nom du modèle, la version du logiciel ainsi que les niveaux de sorties HDMI et les fonctions de mappage audio pour le 5.1 surround.

Micro Converter SDI to HDMI 3G Micro Converter Setup LUTS Name: Micro Converter Software: Version 1.1 HDMI Output Clip signal loc: Normal levels (16 - 225) Hegal levels (0 - 255) Audio Mapping for S.1 surround use: SMPTE standard (L, R, C, LFE, Ls, Ro) Consumer standard (L, R, LFE, C, Ls, Rs) Reset Factory Reset Cancel Save

Sortie HDMI

Pour rester dans les niveaux de broadcast HDMI légaux, sélectionnez Normal levels Pour permettre aux niveaux vidéo de se conformer à l'entrée SDI, sélectionnez Illegal levels. Nous recommandons d'opter pour les niveaux légaux.

Mappage audio

Pour le 5.1 surround, sélectionnez le mappage audio désiré entre les normes SMPTE ou grand public Consumer standard.

Reset

Vous pouvez également restaurer votre convertisseur sur les paramètres par défaut en cliquant sur l'option Factory settings.

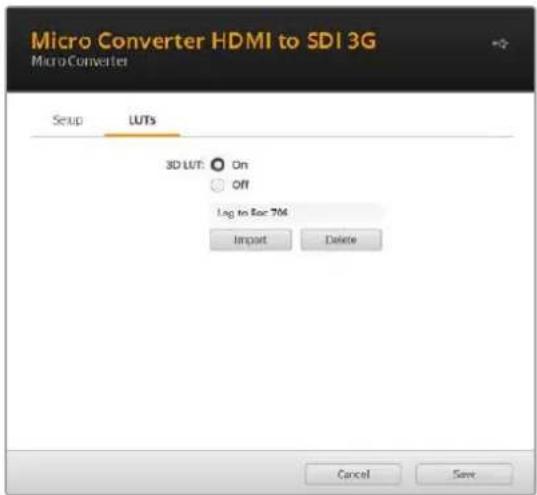

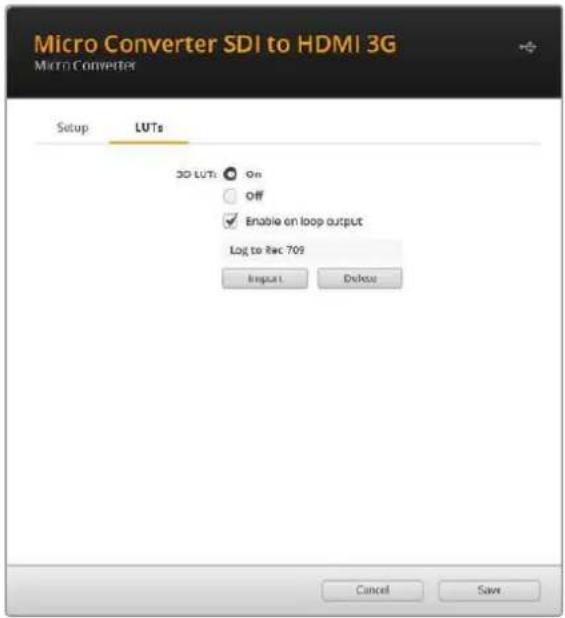

LUT

Pour ajouter une LUT 3D à la sortie HDMI, sélectionnez On et cliquez sur Import. Naviguez jusqu'à l'emplacement de la LUT que vous souhaitez importer et sélectionnez-la. Cliquez sur Save.

Pour ajouter la LUT à la sortie SDI en boucle, cochez la case Enable on loop output. Désactivez la LUT en sélectionnant l'option Off. Pour supprimer la LUT chargée, cliquez sur Delete.

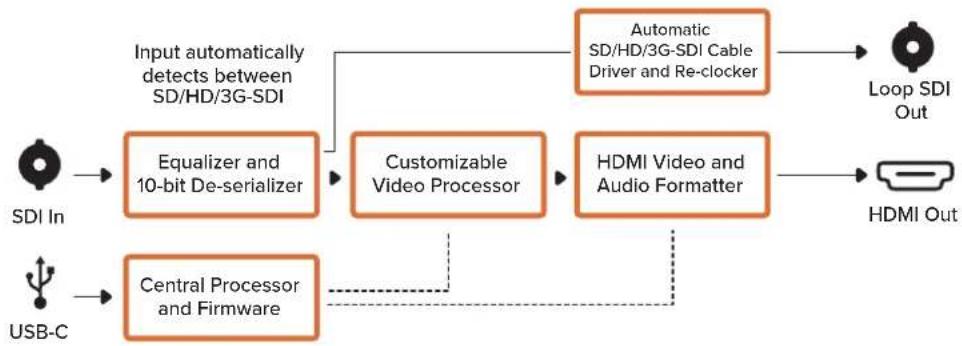

Schéma fonctionnel du Micro Converter SDI to HDMI 3G

Micro Converter SDI to HDMI 12G

Grâce au Micro Converter SDI to HDMI 12G, vous pouvez connecter une large gamme d'écrans et de vidéoprojecteurs HDMI à du matériel SDI. Le Micro Converter SDI to HDMI 12G détecte automatiquement les signaux SD/HD/3G-SDI ou 12G-SDI et les convertit en HDMI avec audio intégré. Ce modèle peut afficher une LUT 3D sur la sortie en boucle HDMI et SDI. La sortie en boucle SDI vous permet également de faire la conversion entre le 3G-SDI de niveau A et de niveau B et ainsi d'être compatible avec les équipements pouvant seulement recevoir de la vidéo 3G-SDI de niveau A ou B.

Ce tout petit convertisseur de qualité broadcast est protégé par un boîtier robuste en aluminium, doté d'un port USB-C. Vous pouvez donc l'alimenter via le port USB d'un ordinateur portable ou d'un téléviseur à l'aide d'un câble USB-C. Les câbles USB-C sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

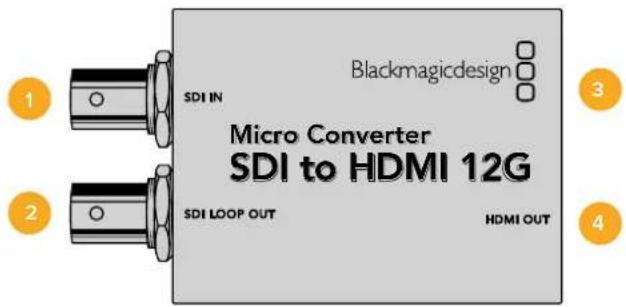

Blackmagicdesign SDI IN Micro Converter SDI to HDMI 12G SDI LOOP OUT HDMI OUT

Connecteurs

1 Entrée SDI

Connecteur BNC pour entrée SDI principale. Le petit voyant Lock LED situé près du connecteur BNC s'allume lorsqu'une entrée SDI est détectée et que la sortie HDMI est connectée. Si le voyant LED clignote, une entrée SDI est présente, mais aucune sortie HDMI n'est détectée. S'il est éteint, aucune entrée SDI ou sortie HDMI n'est détectée.

2 Boucle SDI

Sortie en boucle de l'entrée SDI.

3 USB-C / Alimentation

Connecte l'alimentation 5V à l'aide d'un câble USB vers USB-C standard. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Un petit voyant LED blanc situé près du port USB-C s'allume quand le convertisseur est connecté à une source d'alimentation.

4 Sortie HDMI

Sortie vidéo HDMI de type A.

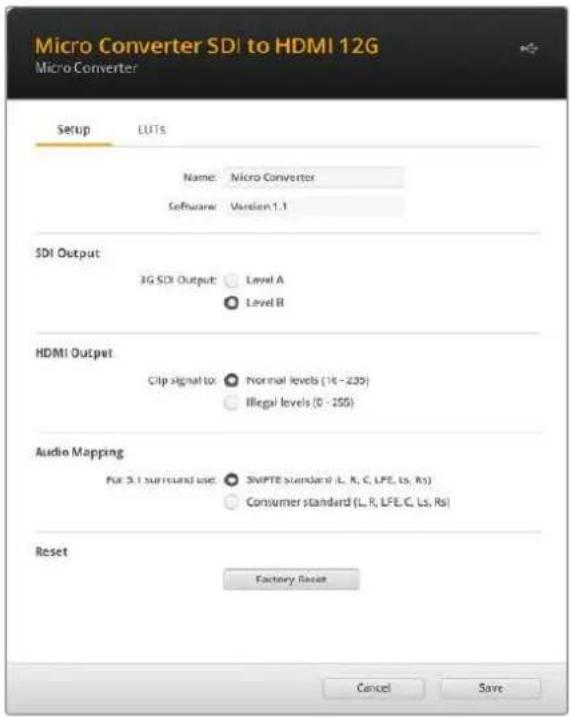

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converters. Vous pouvez accéder à ces paramètres en utilisant les onglets Setup et LUTs.

L'onglet Setup comprend le nom du modèle, la version du logiciel ainsi que les niveaux de sorties HDMI et les fonctions de mappage audio pour le 5.1 surround.

Si vous utilisez l'entrée 3G-SDI, vous pouvez régler la sortie en boucle SDI pour effectuer une conversion entre le 3G-SDI de niveau A et de niveau B. Il permet de conserver une compatibilité avec des équipements qui ne peuvent recevoir que de la vidéo 3G-SDI de niveau A ou B.

HDMI Output

Pour rester dans les niveaux de broadcast HDMI légaux, sélectionnez Normal levels. Pour permettre aux niveaux vidéo de se conformer à l'entrée SDI, sélectionnez Illegal levels. Nous recommandons d'opter pour les niveaux légaux.

Audio Mapping

Pour le 5.1 surround, sélectionnez le mappage audio désiré entre les normes SMPTE ou grand public Consumer standard.

Reset

Vous pouvez également réinitialiser votre convertisseur sur les paramètres par défaut en cliquant sur l'option Factory reset.

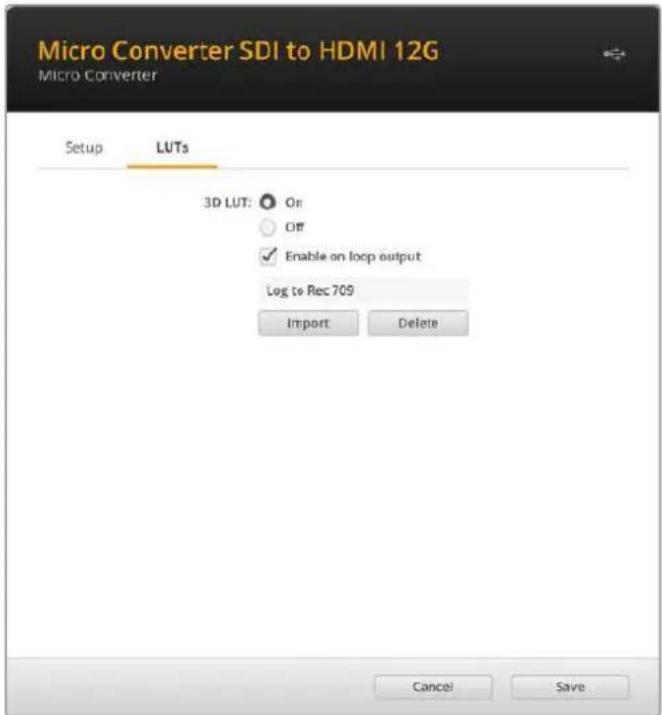

LUTs

Pour ajouter une LUT 3D à la sortie HDMI, sélectionnez On et cliquez sur Import. Naviguez jusqu'à l'emplacement de la LUT que vous souhaitez importer et sélectionnez-la. Cliquez sur Save.

Pour ajouter la LUT à la sortie SDI en boucle, cochez la case Enable on loop output. Désactivez la LUT en sélectionnant l'option Off. Pour supprimer la LUT chargée, cliquez sur Delete.

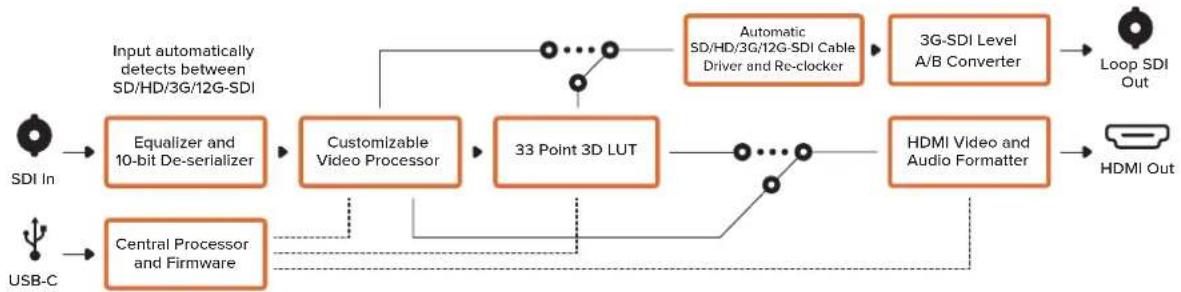

Schéma fonctionnel du Micro Converter SDI to HDMI 12G

Micro Converter HDMI to SDI

Utilisez le Micro Converter HDMI to SDI pour convertir la sortie HDMI d'équipements vidéo, tels que des caméras HDV et des consoles de jeux en SDI. Vous pouvez ainsi envoyer des signaux vidéo provenant d'appareils HDMI à du matériel SDI à l'aide de longs câbles SDI. Vous pouvez même ajouter des sorties SDI à des ordinateurs compatibles avec l'HDMI. Ce tout petit convertisseur de qualité broadcast est protégé par un boîtier robuste en aluminium, doté d'un port USB. Vous pouvez donc l'alimenter via le port USB d'un ordinateur portable ou d'un téléviseur à l'aide d'un câble micro USB standard. Les câbles Micro USB sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

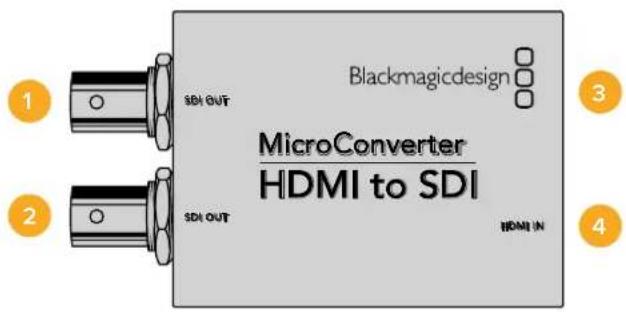

Blackmagicdesign 1 SDI OUT MicroConverter HDMI to SDI 2 SDI OUT HDMI IN 3 4

Connecteurs

1 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

2 SORTIE SDI

Deuxième sortie SDI.

3 Micro USB / Alimentation

Alimente l'appareil à partir de l'adaptateur fourni ou de tout appareil capable de fournir une tension de 5V via un câble USB to Micro USB standard, notamment un ordinateur ou un téléviseur. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows pour la mise à jour du logiciel interne du Micro Converter.

4 Entrée HDMI

Entrée vidéo HDMI de type A.

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converter. Vous pouvez accéder à ces paramètres en utilisant les onglets Video et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Micro Converter HDMI to SDI donne accès aux paramètres suivants.

HDMI to SDI Micro Micro Converter HDMI to SDI Video About Processing 3G Output: Level 3 (Normal) Level A Cancel Save

Utilisez l'onglet Video du Blackmagic Converters Setup pour basculer entre les niveaux SDI

Menu Processing

Le menu 3G Output vous permet de sélectionner entre une sortie 3G-SDI de niveau A ou de niveau B. Ce paramètre vous permet de modifier le standard de la sortie 3G-SDI pour maintenir une compatibilité avec les équipements qui prennent uniquement en charge les signaux 3G-SDI de niveau A ou B. Par défaut, ce paramètre est réglé sur Niveau B.

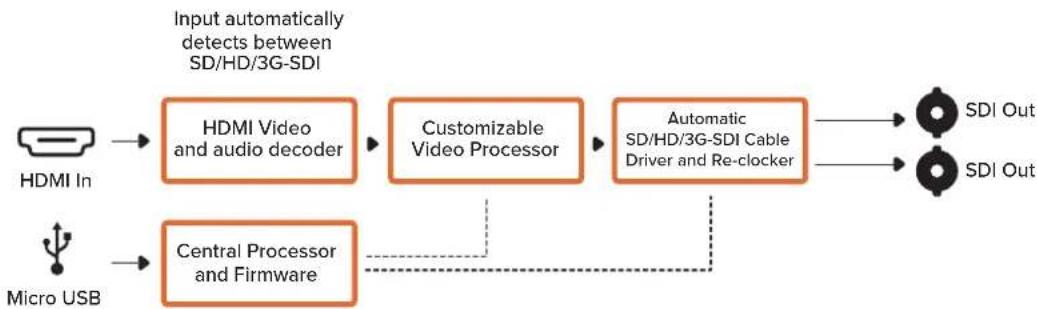

Schéma fonctionnel du Micro Converter HDMI to SDI


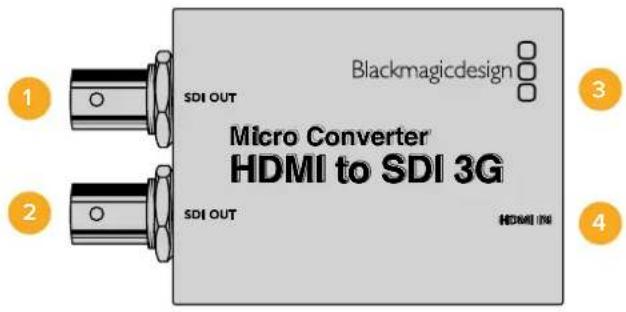

Micro Converter HDMI to SDI 3G

Utilisez le Micro Converter HDMI to SDI 3G pour convertir des signaux HDMI provenant d'appareils tels que des caméras HDV et des consoles de jeux en SDI. Vous pouvez ainsi envoyer des signaux vidéo provenant d'appareils HDMI à du matériel SDI à l'aide de longs câbles SDI. Vous pouvez même ajouter des sorties SDI à des ordinateurs compatibles avec l'HDMI.

Ce tout petit convertisseur de qualité broadcast est protégé par un boîtier robuste en aluminium, doté d'un port USB-C. Vous pouvez donc l'alimenter via le port USB d'un ordinateur portable ou d'un téléviseur à l'aide d'un câble USB-C standard. Les câbles USB-C sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

Blackmagicdesign 1 SDI OUT Micro Converter HDMI to SDI 3G 2 SDI OUT HDMI IN

Connecteurs

1 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

2 SORTIE SDI

Deuxième sortie SDI.

3 USB-C / Alimentation

Connecte une alimentation 5V via un câble USB ou USB-C standard. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac ou Windows. Un petit voyant LED blanc situé près du port USB-C s'allume quand le convertisseur est connecté à une source d'alimentation.

4 Entrée HDMI

Entrée vidéo HDMI de type A. Le petit voyant Lock LED situé près du connecteur HDMI IN s'allume lorsqu'une entrée HDMI valide est détectée.

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converters. Vous pouvez accéder à ces paramètres en utilisant les onglets Setup et LUTs.

L'onglet Setup contient les informations relatives au logiciel et le nom de votre convertisseur.

Micro Converter HDMI to SDI 3G Micro Converter Setup LUTS Name: Micro Converter Software: Version 1.1 SDI Output 3G SDI Output: Level A Level B Reset Factory Reset Cancel Save

SDI Output

La sortie SDI vous permet de sélectionner une sortie 3G-SDI de niveau A ou de niveau B. Ce paramètre vous permet de modifier la norme de la sortie 3G-SDI pour maintenir une compatibilité avec les équipements qui prennent uniquement en charge les signaux 3G-SDI de niveau A ou B. Par défaut, ce paramètre est réglé sur Niveau B.

Reset

Vous pouvez également restaurer votre convertisseur sur les paramètres par défaut en cliquant l'option Factory settings.

LUT

Pour ajouter une LUT 3D à la sortie SDI, sélectionnez On et cliquez sur Import. Naviguez jusqu'à l'emplacement de la LUT que vous souhaitez importer et sélectionnez-la. Cliquez sur Save.

Pour supprimer la LUT chargée, cliquez sur Delete.

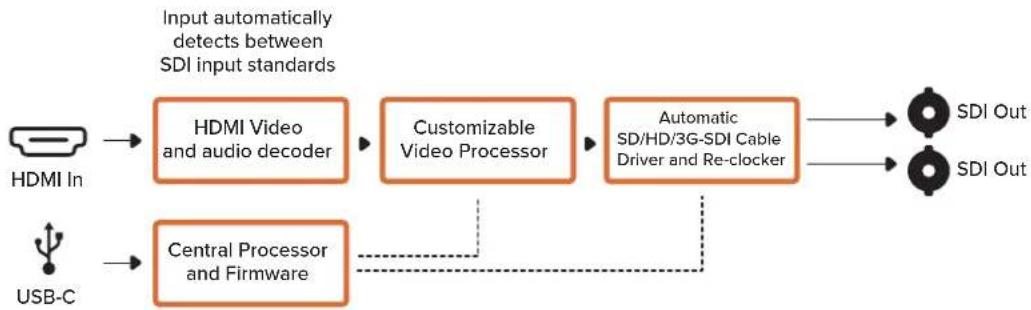

Schéma fonctionnel du Micro Converter HDMI to SDI 3G


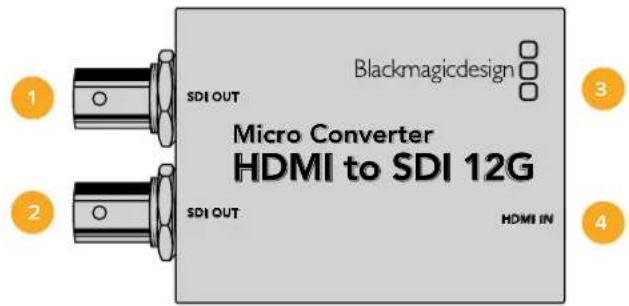

Micro Converter HDMI to SDI 12G

Utilisez le Micro Converter HDMI to SDI 12G pour convertir la sortie HDMI d'équipements vidéo, tels que des caméras HDV et des consoles de jeux en SDI. Vous pouvez ainsi envoyer des signaux vidéo provenant d'appareils HDMI à du matériel SDI à l'aide de longs câbles SDI. Vous pouvez même ajouter des sorties SDI à des ordinateurs compatibles avec l'HDMI.

Ce tout petit convertisseur de qualité broadcast est protégé par un boîtier robuste en aluminium, doté d'un port USB-C. Vous pouvez donc l'alimenter via le port USB d'un ordinateur portable ou d'un téléviseur à l'aide d'un câble USB-C standard. Les câbles USB-C sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

Blackmagicdesign Micro Converter HDMI to SDI 12G SDI OUT SDI OUT HDMI IN 1 2 3 4

Connecteurs

1 Sortle SDI

Connecteur BNC pour sortie vidéo SDI.

2 Sortie SDI

Deuxième sortie SDI.

3 USB-C / Alimentation

Connecte l'alimentation 5V à l'aide d'un câble USB vers USB-C standard. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Un petit voyant LED blanc situé près du port USB-C s'allume quand le convertisseur est connecté à une source d'alimentation.

4 Entrée HDMI

Entrée vidéo HDMI de type A. Un petit voyant LED Lock situé près du connecteur HDMI IN s'allume lorsqu'une entrée HDMI valide est détectée.

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converters. Vous pouvez accéder à ces paramètres en utilisant les onglets Setup et LUTs.

L'onglet Setup contient les informations relatives au logiciel et le nom de votre convertisseur.

Micro Converter HDMI to SDI 12G HDMI to SDI 12G Setup LUTs Name:HDMI to SDI 12G Software:Version 7.6 SDI Output 38 SDI Output: Level A Level B Reset Factory Reset

SDI Output

La sortie SDI vous permet de sélectionner une sortie 3G-SDI de niveau A ou de niveau B. Ce paramètre vous permet de modifier la norme de la sortie 3G-SDI pour maintenir une compatibilité avec les équipements qui prennent uniquement en charge les signaux 3G-SDI de niveau A ou B. Par défaut, ce paramètre est réglé sur Niveau B.

Reset

Vous pouvez également réinitialiser votre convertisseur sur les paramètres par défaut en cliquant sur l'option Factory reset.

LUTs

Pour ajouter une LUT 3D à la sortie SDI, sélectionnez On et cliquez sur Import. Naviguez jusqu'à l'emplacement de la LUT que vous souhaitez importer et sélectionnez-la. Cliquez sur Save.

Pour supprimer la LUT chargée, cliquez sur Delete.

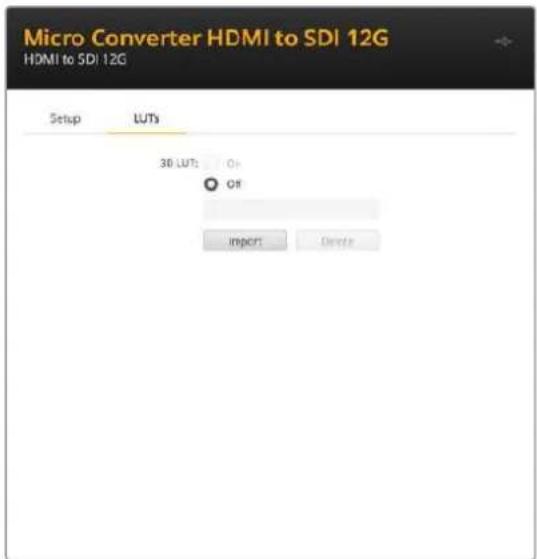

Micro Converter HDMI to SDI 12G HDMI to SDI 12G Setup LUTs 30 LUTs Off Off Import Direct

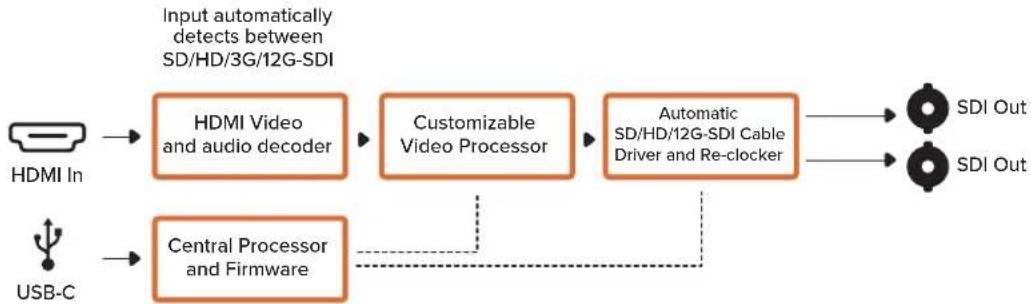

Schéma fonctionnel du Micro Converter HDMI to SDI 12G

Micro Converter BiDirectional SDI/HDMI

Le Micro Converter BiDirectional SDI/HDMI convertit des signaux vidéo SD et HD HDMI en SDI, et SDI en HDMI tout en intégrant l'audio simultanément. Par exemple, vous pouvez convertir la sortie HDMI d'une caméra HDV en SDI pour connecter des câbles plus longs, tout en convertissant une voie de retour SDI en HDMI, si vous souhaitez vous connecter à un écran TV.

Si une seule entrée est connectée, les sorties SDI et HDMI deviennent des sorties en boucle. Ainsi, vous pouvez acheminer le signal d'entrée vers d'autres équipements HDMI et SDI.

Le Micro Converter BiDirectional SDI/HDMI détecte automatiquement les formats d'entrée SD/HD/3G-SDI et règle la sortie sur le format adéquat.

Ce convertisseur broadcast au format réduit est protégé par un boîtier en aluminium très résistant. Le Micro Converter BiDirectional SDI/HDMI s'alimente via USB. Vous pouvez ainsi le charger avec un câble USB depuis le port USB de votre ordinateur ou de votre télévision. Les câbles Micro USB servent à connecter ou à charger certains téléphones portables. Si vous en possédez un, vous pouvez vous en servir. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

Blackmagicdesign 1 HDMI OUT MicroConverter BiDirectional SDI/HDMI 2 HDMI IN 3 4 5

Connecteurs

1 Sortle HDMI

Sortie vidéo HDMI de type A.

2 Entrée HDMI

Entrée vidéo HDMI de type A.

3 Micro USB / Alimentation

Fournit une alimentation de 5V à partir de tout appareil capable de fournir une tension de 5V via un câble USB to Micro USB standard, notamment un ordinateur ou un téléviseur. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows.

4 Sortie SDI

Connecteur BNC pour sortie vidéo SDI.

5 Entrée SDI

Connecteur BNC pour entrée vidéo SDI.

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converters. Vous pouvez accéder à ces paramètres en utilisant les onglets Video et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

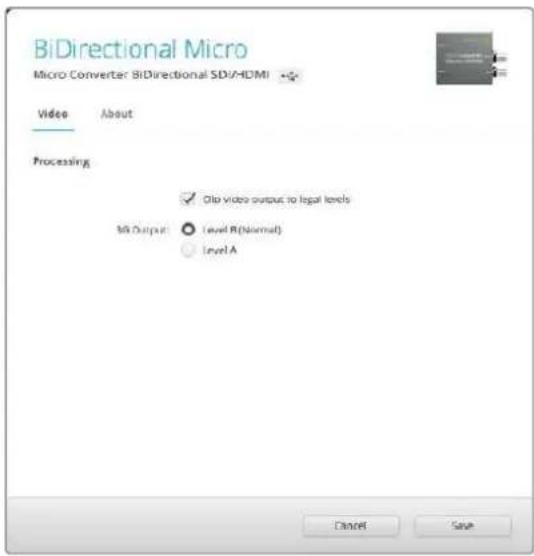

L'onglet Video du Micro Converter BiDirectional SDI/HDMI donne accès aux paramètres suivants :

Le paramètre Clip video output to legal levels est coché par défaut. Il permet de garantir que la sortie HDMI correspond exactement à l'entrée SDI.

Menu Processing

La case Clip video output to legal levels contrôle l'écrêtage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

Le réglage 3G Output vous permet de sélectionner une sortie 3G-SDI de niveau A ou de niveau B. Elle modifie le standard de la sortie 3G-SDI afin de conserver une compatibilité avec des équipements qui ne peuvent recevoir que de la vidéo 3G-SDI de niveau A et B. Par défaut, ce paramètre est réglé sur Niveau B.

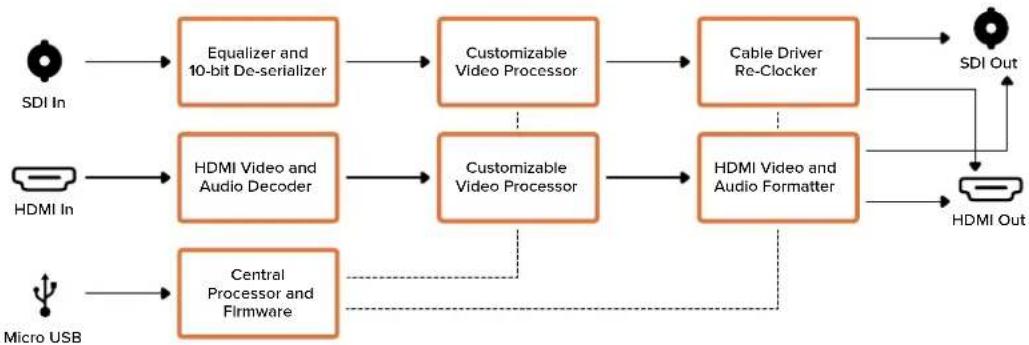

Schéma fonctionnel du Micro Converter BiDirectional SDI/HDMI

Micro Converter BiDirectional SDI/HDMI 3G

Le Micro Converter BiDirectional SDI/HDMI 3G permet de convertir l'HDMI vers le SDI et inversement, tout en conservant le tally et le contrôle caméra dans les deux signaux. Ainsi, vous pouvez connecter une Blackmagic Pocket Cinema Camera 4K ou 6K à un mélangeur ATEM SDI, ou une caméra URSA Broadcast à un ATEM Mini, tout en conservant le contrôle caméra et le tally.

Si une seule entrée est connectée, les sorties SDI et HDMI deviennent des sorties en boucle. Ainsi, vous pouvez acheminer le signal d'entrée vers d'autres équipements HDMI et SDI, comme le moniteur SmartView.

Le Micro Converter BiDirectional SDI/HDMI 3G détecte automatiquement les formats d'entrée SD/HD/3G-SDI et règle la sortie sur le format adéquat.

Comme ce tout petit convertisseur broadcast est alimenté par USB, vous pouvez le recharger depuis votre ordinateur portable ou le connecteur USB de votre télévision à l'aide d'un câble USB-C standard. Les câbles USB-C sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

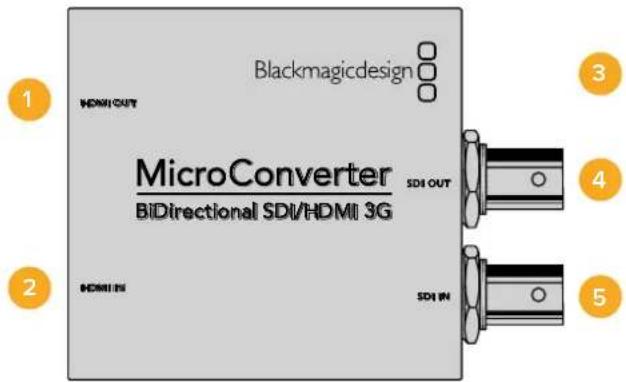

Blackmagicdesign 1 HDMI OUT MicroConverter BIDirectional SDI/HDMI 3G SDI OUT 2 HDMI IN SDI IN 3 4 5

Connecteurs

1 Sortie HDMI

Sortie vidéo HDMI de type A.

2 Entrée HDMI

Entrée vidéo HDMI de type A. Un petit voyant LED Lock situé près du connecteur HDMI IN s'allume lorsqu'une entrée HDMI valide est détectée.

3 USB-C / Alimentation

Connecte l'alimentation 5V à l'aide d'un câble USB vers USB-C standard. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac ou Windows. Un petit voyant LED blanc situé à côté du port USB-C s'allume lorsque l'appareil est connecté à une source d'alimentation.

4 Sortie SDI

Connecteur BNC pour sortie vidéo SDI.

5 Entrée SDI

Connecteur BNC pour entrée vidéo SDI. Un petit voyant LED Lock situé près du connecteur SDI IN s'allume lorsqu'une entrée SDI valide est détectée.

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converters.

L'onglet Setup affiche le nom de l'appareil, la version du logiciel, ainsi que les options du contrôle caméra SDI et de la sortie SDI.

Blackmagic Device Micro Converter BIDirectional SDI/HDMI... Setup Name: Blackmagic Device Software: Version 7.5 SDI Camera Control ATEM Camera ID: 1 SDI Output 3G SDI Output: Level A Level B Reset Factory Reset Cancel Save

Les options de réglages du Micro Converter BiDirectional SDI/HDMI 3G.

SDI Camera Control

Pour vous assurer que les données CCU et du tally sont transmises à la bonne caméra depuis le mélangeur ATEM, le numéro du champ ATEM Camera ID doit correspondre au numéro d'entrée de l'ATEM.

SDI Output

Le réglage 3G Output vous permet de sélectionner une sortie 3G-SDI de niveau A ou de niveau B. Il modifie le standard de la sortie 3G-SDI afin de conserver une compatibilité avec des équipements qui ne peuvent recevoir que de la vidéo 3G-SDI de niveau A et B. Par défaut, ce paramètre est réglé sur Niveau B.

Reset

Vous pouvez également réinitialiser votre convertisseur sur les paramètres par défaut en cliquant sur l'option Factory reset.

Contrôle caméra et tally entre le SDI et l'HDMI

Le Micro Converter BiDirectional SDI/HDMI 3G prend en charge le tally et les données du contrôle caméra lorsqu'il est connecté aux mélangeurs ATEM et aux caméras Blackmagic. Cette section vous montre plusieurs types de workflow possibles.

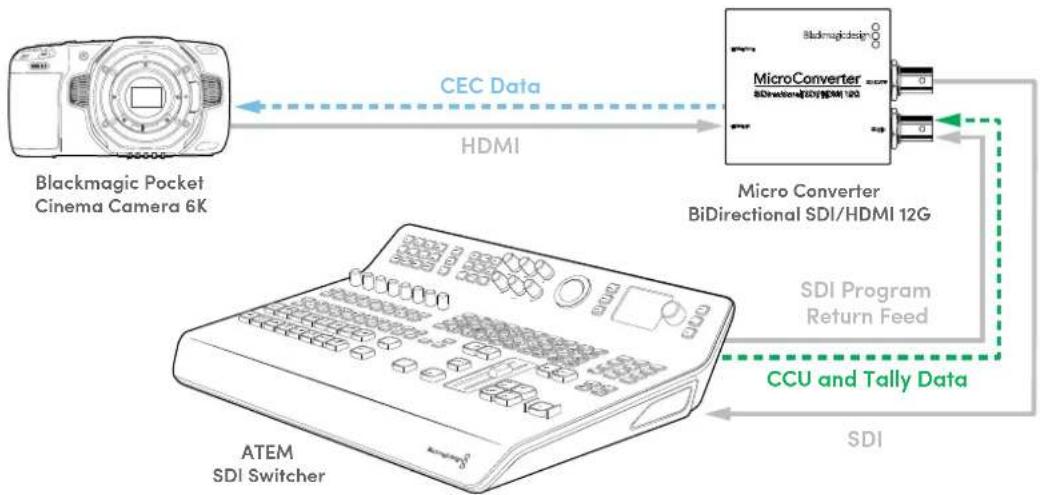

Exemple de workflow 1

Dans ce scénario, le Micro Converter sert à connecter la sortie HDMI de la caméra à l'entrée SDI de l'ATEM. Le convertisseur bi-directionnel permet aux données du contrôle caméra et du tally d'être renvoyées vers le convertisseur et vers la caméra via les données Consumer Electronics Control (CEC) du signal HDMI.

La sortie HDMI du Micro Converter peut servir au monitoring à distance.


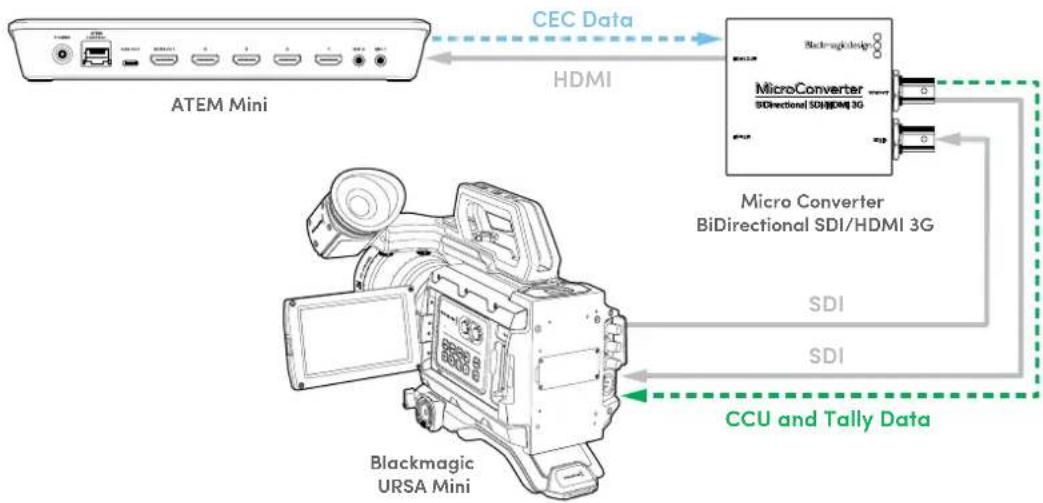

Exemple de workflow 2

Ici, le convertisseur sert à connecter la sortie SDI de la caméra à une entrée HDMI de l'ATEM Mini. Le signal SDI de la caméra est converti en HDMI et envoyé vers l'ATEM Mini. Les données CEC sont renvoyées au Micro Converter et converties en données CCU et tally, puis envoyées de nouveau vers la caméra via SDI.

REMARQUE La sortie HDMI du Micro Converter détectera automatiquement si de la vidéo est présente sur l'entrée SDI. Si aucune vidéo n'est détectée, la sortie HDMI deviendra une sortie en boucle de l'entrée HDMI et pourra être utilisée pour le monitoring à distance.

De plus, l'audio ou la vidéo connecté à l'entrée HDMI du convertisseur sera transmis sur la sortie SDI.

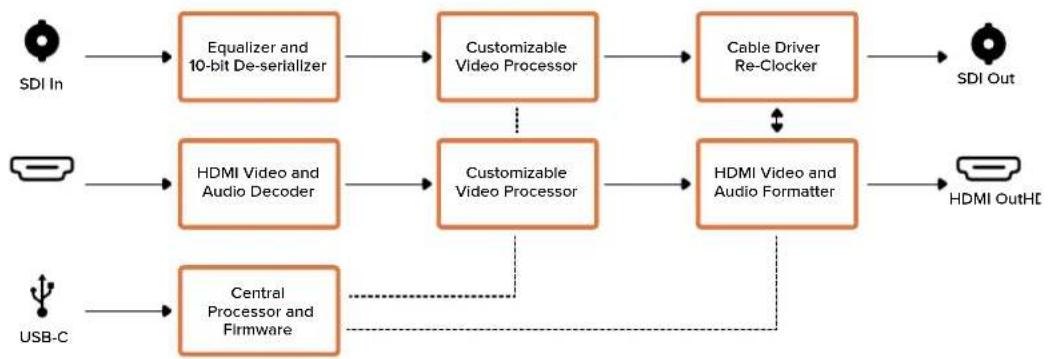

Schéma fonctionnel du Micro Converter BiDirectional SDI/HDMI 3G

Micro Converter BiDirectional SDI/HDMI 12G

Le Micro Converter BiDirectional SDI/HDMI 12G permet de convertir l'HDMI vers le SDI et inversement, tout en conservant le tally et le contrôle caméra dans les deux signaux. Ainsi, vous pouvez connecter une Blackmagic Pocket Cinema Camera 4K ou 6K à un mélangeur ATEM SDI, ou une caméra URSA Broadcast à un ATEM Mini, tout en conservant le contrôle caméra et le tally. Ce modèle peut afficher une LUT 3D sur la sortie HDMI et SDI.

Si une seule entrée est connectée, les sorties SDI et HDMI deviennent des sorties en boucle. Ainsi, vous pouvez acheminer le signal d'entrée vers d'autres équipements HDMI et SDI, comme le moniteur SmartView.

Le Micro Converter BiDirectional SDI/HDMI 12G détecte automatiquement les formats d'entrée SD/HD/3G/12G-SDI et règle la sortie sur le format adéquat.

Comme ce tout petit convertisseur broadcast est alimenté par USB, vous pouvez le recharger depuis votre ordinateur portable ou le connecteur USB de votre télévision à l'aide d'un câble USB-C standard. Les câbles USB-C sont utilisés pour connecter certains téléphones portables à leur chargeur ou à un ordinateur. Si vous en possédez un, vous pouvez vous servir du même câble. Si le connecteur USB de votre câble est différent, vous pouvez vous procurer le câble requis dans la plupart des magasins de matériel électronique.

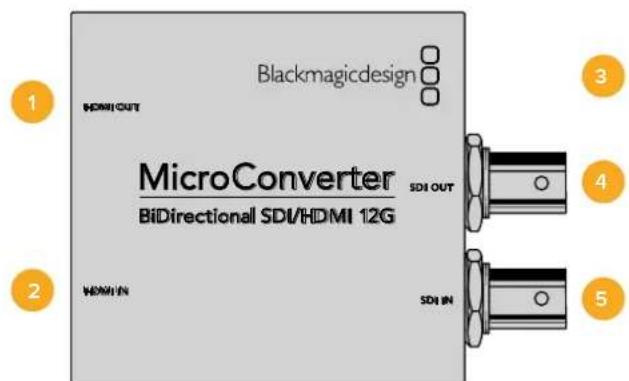

Blackmagicdesign 1 HDMI OUT MicroConverter BiDirectional SDI/HDMI 12G SDI OUT 2 HDMI IN 3 4 5

Connecteurs

1 Sortie HDMI

Sortie vidéo HDMI de type A.

2 Entrée HDMI

Entrée vidéo HDMI de type A. Un petit voyant LED Lock situé près du connecteur HDMI IN s'allume lorsqu'une entrée HDMI valide est détectée.

3 USB-C / Allmentation

Connecte l'alimentation 5V à l'aide d'un câble USB vers USB-C standard. Offre également une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Un petit voyant LED blanc situé à côté du port USB-C s'allume lorsque l'appareil est connecté à une source d'alimentation.

4 Sortie SDI

Connecteur BNC pour sortie vidéo SDI.

5 Entrée SDI

Connecteur BNC pour entrée vidéo SDI. Un petit voyant LED Lock situé près du connecteur SDI IN s'allume lorsqu'une entrée SDI valide est détectée.

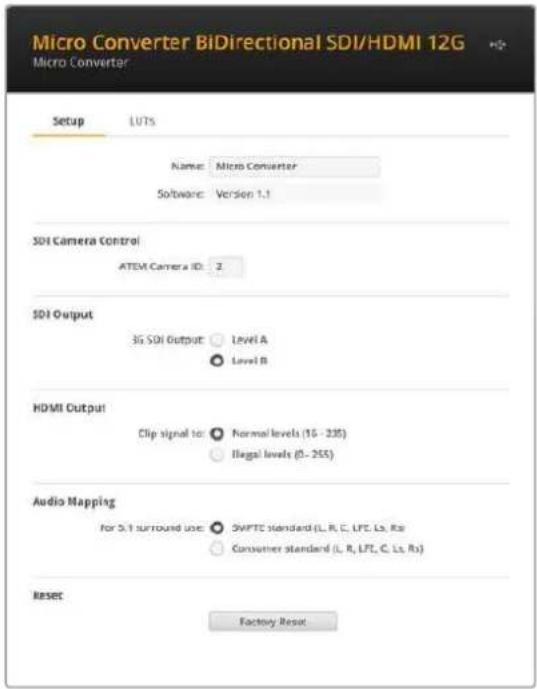

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres et de mettre à jour le logiciel des Micro Converters.

L'onglet Setup affiche le nom de l'appareil, la version du logiciel, ainsi que les options du contrôle caméra SDI et de la sortie SDI.

Pour vous assurer que les données CCU et du tally sont transmises à la bonne caméra depuis le mélangeur ATEM, le numéro du champ ATEM Camera ID doit correspondre au numéro d'entrée de l'ATEM.

SDI Output

Le réglage 3G Output vous permet de sélectionner une sortie 3G-SDI de niveau A ou de niveau B. Il modifie la norme de la sortie 3G-SDI afin de conserver une compatibilité avec des équipements qui ne peuvent recevoir que de la vidéo 3G-SDI de niveau A et B. Par défaut, ce paramètre est réglé sur Niveau B.

HDMI Output

Pour rester dans les niveaux de broadcast HDMI légaux, sélectionnez Normal levels. Pour permettre aux niveaux vidéo de se conformer à l'entrée SDI, sélectionnez Illegal levels. Nous recommandons d'opter pour les niveaux légaux.

Audio Mapping

Pour le 5.1 surround, sélectionnez le mappage audio désiré entre les normes SMPTE ou grand public Consumer standard.

Reset

Vous pouvez également réinitialiser votre convertisseur sur les paramètres par défaut en cliquant sur l'option Factory reset.

LUTs

Pour ajouter une LUT 3D à la sortie SDI ou HDMI, cliquez sur le bouton Import. Naviguez jusqu'à l'emplacement de la LUT que vous souhaitez importer et sélectionnez-la. Cliquez sur Save.

Sélectionnez la case SDI output ou HDMI output pour activer la LUT. Vous pouvez sélectionner les deux cases pour activer la LUT à la fois sur la sortie SDI et HDMI.

Pour supprimer la LUT chargée, cliquez sur Delete.

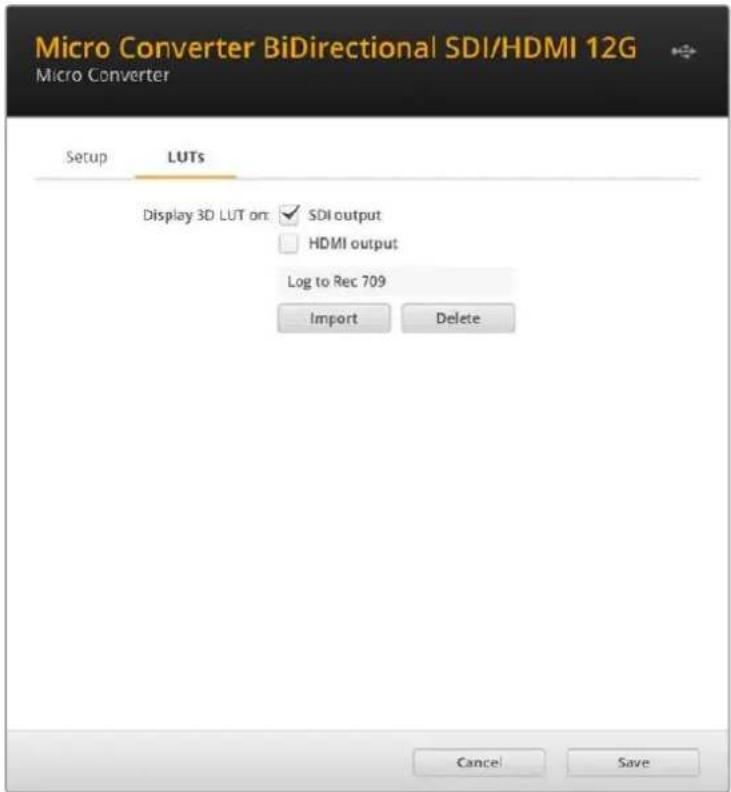

Micro Converter BiDirectional SDI/HDMI 12G Micro Converter Setup LUTs Display 3D LUT on: ✓ SDI output ☐ HDMI output Log to Rec 709 Import Delete Cancel Save

Onglet LUTs du Micro Converter BiDirectional SDI/HDMI 12G.

Contrôle caméra et tally entre le SDI et l'HDMI

Le Micro Converter BiDirectional SDI/HDMI 12G supporte le tally et les données du contrôle caméra lorsqu'il est connecté aux mélangeurs ATEM et aux caméras Blackmagic. Cette section vous montre plusieurs types de workflow possibles.

Exemple de workflow 1

Dans ce scénario, le Micro Converter sert à connecter la sortie HDMI de la caméra à l'entrée SDI de l'ATEM. Le convertisseur bi-directionnel permet aux données du contrôle caméra et du tally d'être renvoyées vers le convertisseur et vers la caméra via les données Consumer Electronics Control (CEC) du signal HDMI.

La sortie HDMI du Micro Converter peut servir au monitoring à distance.

Exemple de workflow 2

Ici, le convertisseur sert à connecter la sortie SDI de la caméra à une entrée HDMI de l'ATEM Mini. Le signal SDI de la caméra est converti en HDMI et envoyé vers l'ATEM Mini. Les données CEC sont renvoyées au Micro Converter et converties en données CCU et tally, puis envoyées de nouveau vers la caméra via SDI.

REMARQUE La sortie HDMI du Micro Converter détectera automatiquement si de la vidéo est présente sur l'entrée SDI. Si aucune vidéo n'est détectée, la sortie HDMI deviendra une sortie en boucle de l'entrée HDMI et pourra être utilisée pour le monitoring à distance.

De plus, l'audio ou la vidéo connecté à l'entrée HDMI du convertisseur sera transmis sur la sortie SDI.

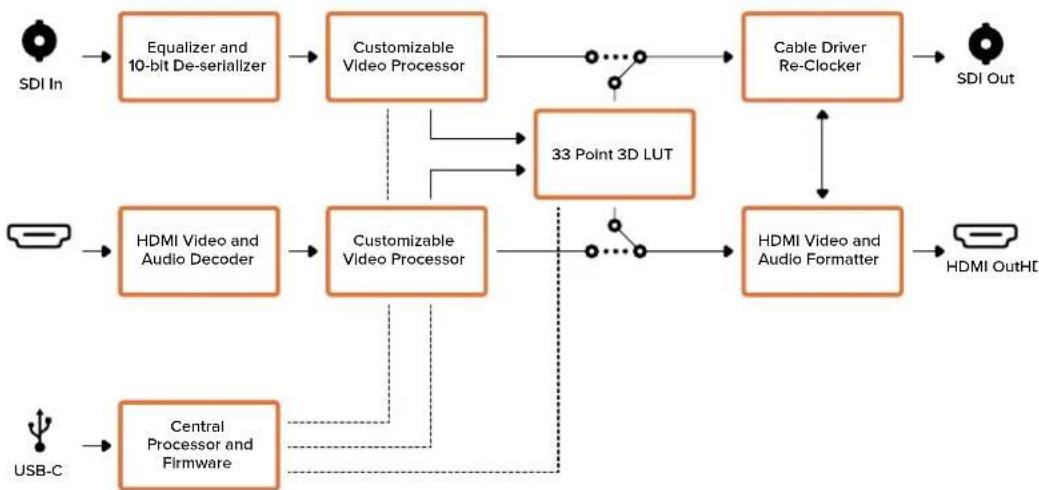

Schéma fonctionnel du Micro Converter BiDirectional SDI/HDMI 12G

Blackmagic Mini Converters

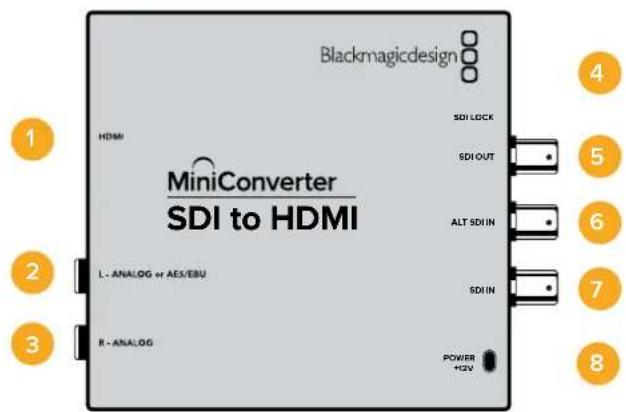

Mini Converter SDI to HDMI

Le Mini Converter SDI to HDMI vous permet de connecter une large gamme d'écrans et de vidéoprojecteurs HDMI à du matériel SDI. Le Mini Converter SDI to HDMI détecte automatiquement les signaux SD/HD/3G-SDI et les convertit en HDMI avec audio intégré, ainsi qu'en sortie audio analogique ou AES/EBU symétrique.

Blackmagicdesign HDMI MiniConverter SDI to HDMI L - ANALOG or AES/EBU R - ANALOG SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 4 5 6 7 8

Connecteurs

1 HDMI

Sortie vidéo HDMI de type A.

2 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou la sortie audio numérique AES/EBU.

3 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

4 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

5 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

6 ENTRÉE SDI ALT

Entrée SDI redondante.

7 ENTRÉE SDI

Entrée SDI principale.

8 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 4 - SDI Audio De-Embed Bit 2

Les interrupteurs 4, 3 et 2 sont regroupés pour fournir huit combinaisons ON/OFF. Grâce à ces huit combinaisons, huit paires de canaux audio indépendants peuvent être isolées de l'entrée SDI et acheminées en signal HDMI, audio analogique ou audio AES/EBU.

Interrupteur 3 - SDI Audio De-Embed Bit 1

Référez-vous à la description de l'interrupteur 4.

Interrupteur 2 - SDI Audio De-Embed Bit 0

Référez-vous à la description de l'interrupteur 4.

Interrupteur 1 - Processing Off - Processing On

Cet interrupteur ne peut pas être utilisé.

MiniConverter SDI to HDMI OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 3 + 4 6 5 + 6 7 + 8 9 + 10 11 + 12 13 + 14 15 + 16 SDI AUDIO DE-EMBED BIT 2 SDI AUDIO DE-EMBED BIT 1 SDI AUDIO DE-EMBED BIT 0 PROCESSING OFF PROCESSING ON SDI AUDIO SELECTION TABLE 1 + 2 ON □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ OFF 8 7 6 5 4 3 2 1 ON □□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ OFF 8 7 6 5 4 3 2 1 ON □□□□□□□□□□□□□□□□□□○ OFF 8 7 6 5 4 3 2 1 ON □□□□○ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ON □/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/ ☐ OFF 8 7 6 5 4 3 2 1 ON □/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/ ON □/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/☐/ ON □/○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ○ / ● ON □ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /○ /O ON □ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ∞

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Exemple de paramétrage des interrupteurs

Réglez les interrupteurs 8, 4, 3 et 2 du Blackmagic Mini Converter sur OFF pour isoler les canaux audio 1 et 2 du signal SDI et les acheminer en sortie analogique.

Tableau de sélection de l'audio SDI

Canaux audio	Interrupteur 4	Interrupteur 3	Interrupteur 2	Schéma
1 et 2 OFF OFF OFF
3 et 4 OFF OFF ON
5 et 6 OFF ON OFF
7 et 8 OFF ON ON
9 et 10 ON OFF OFF
11 et 12 ON OFF ON
13 et 14 ON ON OFF
15 et 16 ON ON ON

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Mini Converter SDI to HDMI donne accès aux paramètres suivants.

Menu Processing

La case Clip video output to legal levels contrôle l'écrêtage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

Le paramètre Clip video output to legal levels est coché par défaut. Cela permet à la sortie vidéo HDMI de conserver des niveaux légaux.

L'onglet Audio du Mini Converter SDI to HDMI donne accès aux paramètres suivants.

Menu Output Levels

Ce menu vous permet d'ajuster le gain de la sortie audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

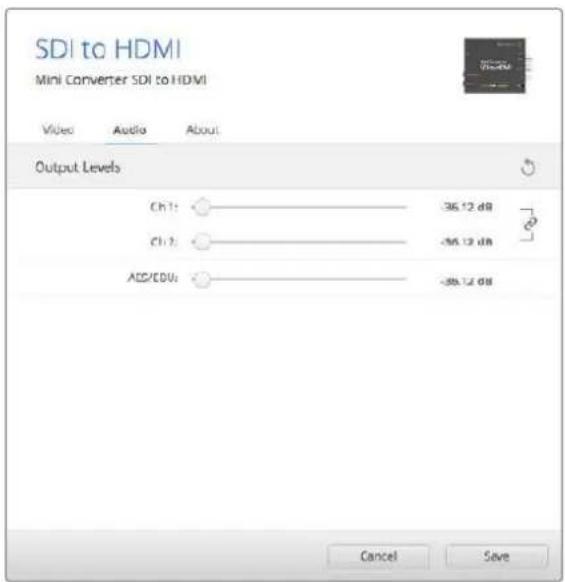

SDI to HDMI Mini Converter SDI to HDMI Video Audio About Output Levels Ch1: 36.12 dB Ch2: -56.12 dB ADD/CDU: -88.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters
Setup pour ajuster les niveaux audio.

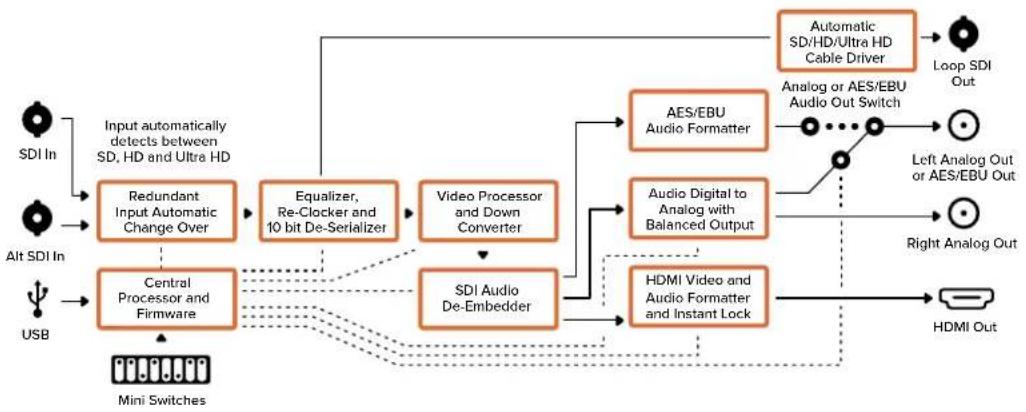

Schéma fonctionnel du Mini Converter SDI to HDMI


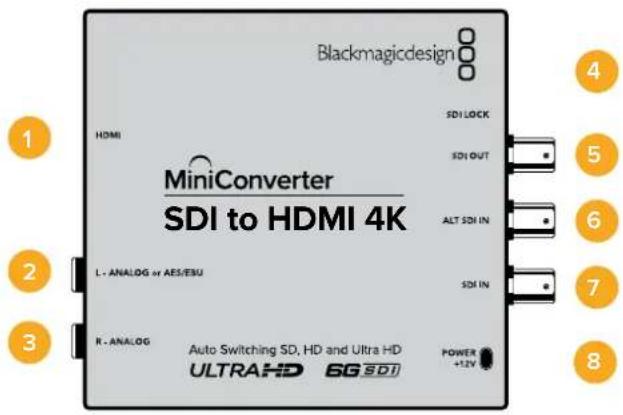

Mini Converter SDI to HDMI 4K

Grâce au Mini Converter SDI to HDMI 4K, vous pouvez connecter une large gamme d'écrans et de vidéoprojecteurs HDMI à du matériel SDI. Le Mini Converter SDI to HDMI 4K détecte automatiquement les signaux SD/HD/3G/6G-SDI et les convertit en HDMI avec audio intégré, et en audio analogique ou AES/EBU symétrique. La fonction HDMI Instant Lock vous permet de synchroniser instantanément la sortie HDMI pour effectuer des changements propres des sources, lorsque celles-ci ont le même format. Si le convertisseur détecte un moniteur ou un téléviseur HD connecté à la sortie HDMI mais qu'une source Ultra HD est connectée à l'entrée SDI, la source sera alors automatiquement down-convertie afin qu'elle s'affiche sur l'écran HD.

Blackmagicdesign HDMI MiniConverter SDI to HDMI 4K L. ANALOG or AES/EBU R. ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 1 2 3 4 5 6 7 8

Connecteurs

1 HDMI

Sortie vidéo HDMI de type A.

2 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou la sortie audio numérique AES/EBU.

3 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

4 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

5 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

6 ENTRÉE SDI ALT

Entrée SDI redondante.

7 ENTRÉE SDI

Entrée SDI principale.

8 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter SDI to HDMI 4K donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 4 - SDI Audio De-Embed Bit 2

Les interrupteurs 4, 3 et 2 sont regroupés pour fournir huit combinaisons ON/OFF. Grâce à ces huit combinaisons, huit paires de canaux audio indépendants peuvent être isolées de l'entrée SDI et acheminées en signal HDMI, audio analogique ou audio AES/EBU.

Interrupteur 3 - SDI Audio De-Embed Bit 1

Référez-vous à la description de l'interrupteur 4.

Interrupteur 2 - SDI Audio De-Embed Bit 0

Référez-vous à la description de l'interrupteur 4.

Interrupteur 1 - Processing Off - Processing On

Cet interrupteur ne peut pas être utilisé.

Mini Converter SDI to HDMI 4K OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 6 5 4 3 2 1 SDI AUDIO DE-EMBED BIT 2 9 + 10 11 + 12 13 + 14 15 + 16 PROCESSING OFF PROCESSING ON SDI AUDIO SELECTION TABLE 1 + 2 ON OFF 8 7 6 5 4 3 2 1 3 + 4 ON OFF 8 7 6 5 4 3 2 1 5 + 6 ON OFF 8 7 6 5 4 3 2 1 7 + 8 ON OFF 8 7 6 5 4 3 2 1 9 + 10 ON OFF 8 7 6 5 4 3 2 1 11 + 12 ON OFF 8 7 6 5 4 3 2 1 13 + 14 ON OFF 8 7 6 5 4 3 2 1 15 + 16 ON OFF 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Exemple de paramétrage des interrupteurs

Réglez les interrupteurs 8, 4, 3 et 2 du Blackmagic Mini Converter sur OFF pour isoler les canaux audio 1 et 2 du signal SDI et les acheminer en sortie analogique.

Tableau de sélection de l'audio SDI

Canaux audio	Interrupteur 4	Interrupteur 3	Interrupteur 2	Schéma
1 et 2 OFF OFF OFF
3 et 4 OFF OFF ON
5 et 6 OFF ON OFF
7 et 8 OFF ON ON
9 et 10 ON OFF OFF
11 et 12 ON OFF ON
13 et 14 ON ON OFF
15 et 16 ON ON ON

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Mini Converter SDI to HDMI 4K donne accès aux paramètres suivants.

Le paramètre Clip video output to legal levels est coché par défaut. Cela permet à la sortie vidéo HDMI de conserver des niveaux légaux

Menu Processing

- Fonction HDMI Instant Lock

Cochez cette case pour activer la fonction HDMI Instant Lock. Quand la fonction HDMI Instant Lock est activée, le signal de sortie HDMI ne s'interrompt pas quand les sources

changent. Le convertisseur n'attend pas que la synchronisation des téléviseurs ou des moniteurs HDMI soit effectuée pour afficher le signal de sortie vidéo. Le signal HDMI est en effet déjà synchronisé. Cette fonction ne fonctionne que lorsque les différentes sources sont au même format.

La fonction HDMI Instant Lock peut faire apparaître un petit décalage sur la vidéo et l'audio. Si vous souhaitez travailler sans décalage, décochez la case pour désactiver la fonction.

- Fonction Clip video output to legal levels

Cette case contrôle l'écrêtage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

Menu Output Levels

Ce menu vous permet de modifier le gain de la sortie vidéo. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

L'onglet Audio du Mini Converter SDI to HDMI 4K donne accès aux paramètres suivants.

SDI to HDMI 4K Mini Converter SDI to HDMI 4K Video Audio About Output Levels Ch1: -36.12 dB Ch2: -36.12 dB AES/EBV: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux audio.

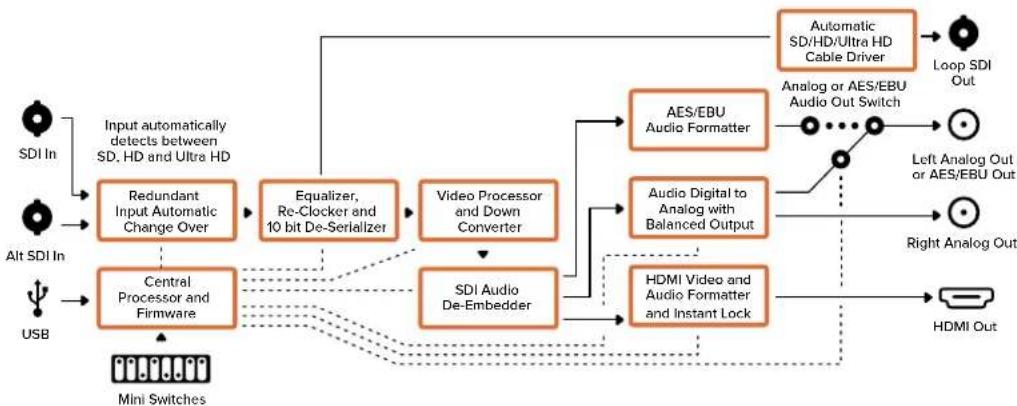

Schéma fonctionnel du Mini Converter SDI to HDMI 4K

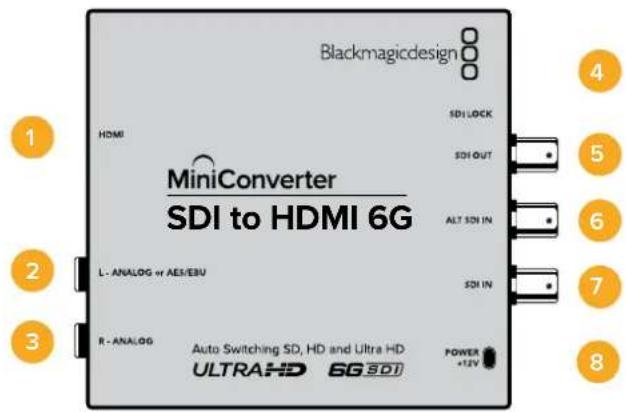

Grâce au Mini Converter SDI to HDMI 6G, vous pouvez connecter une large gamme d'écrans et de vidéoprojecteurs HDMI à du matériel SDI. Le Mini Converter SDI to HDMI 6G détecte automatiquement les sources d'entrée SD SDI, HD-SDI, 3G-SDI et 6G-SDI. Il convertit ces signaux en HDMI avec audio intégré et fournit également une sortie audio symétrique AES/EBU ou audio analogique.

La fonction HDMI Instant Lock vous permet de synchroniser instantanément la sortie HDMI pour effectuer des changements propres de sources, lorsque celles-ci ont le même format. Si le convertisseur détecte un moniteur ou un téléviseur HD connecté à la sortie HDMI mais qu'une source Ultra HD est connectée à l'entrée SDI, la source sera alors automatiquement down-convertie afin qu'elle s'affiche sur l'écran HD.

Vous pouvez également charger des LUTs 3D pour améliorer le rendu, l'étalonnage et les profils colorimétriques de la sortie convertie. Une LUT 3D est une table de correspondance à 33 points qui permet de manipuler précisément la couleur et le calibrage des téléviseurs. Elle permet donc d'effectuer un étalonnage précis. De plus, elle permet de convertir les espaces colorimétriques, qui peuvent donc être utilisés sur différents écrans. Le Mini Converter SDI to HDMI 6G comprend deux LUTs par défaut ; une LUT couleur vers monochrome et une LUT espace colorimétrique des caméras Blackmagic vers REC 709.

Blackmagicdesign HDMI MiniConverter SDI to HDMI 6G L - ANALOG or AES/EBU R - ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 1 2 3 4 5 6 7 8

Connecteurs

1 HDMI

Sortie vidéo HDMI de type A.

2 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou la sortie audio numérique AES/EBU.

3 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

4 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS X ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

5 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

6 ENTRÉE SDI ALT

Entrée SDI redondante.

7 ENTRÉE SDI

Entrée SDI principale.

8 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter SDI to HDMI 6G donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 7 - LUT Off, LUT On

Réglez l'interrupteur 7 sur OFF pour désactiver la LUT, ou sur ON pour l'activer.

Interrupteur 6 - LUT 1, LUT2

Réglez l'interrupteur 6 sur OFF pour sélectionner la LUT 1, ou sur ON pour sélectionner la LUT 2.

Interrupteur 5 - LUT On Loop Off, LUT On Loop On

Réglez l'interrupteur 5 sur OFF pour désactiver la lecture en boucle de la LUT, ou sur ON pour activer la lecture en boucle.

Interrupteur 4 - SDI Audio De-Embed Bit 2

Les interrupteurs 4, 3 et 2 sont regroupés pour fournir huit combinaisons ON/OFF. Grâce à ces huit combinaisons, huit paires de canaux audio indépendants peuvent être isolées de l'entrée SDI et acheminées en signal HDMI, audio analogique ou audio AES/EBU.

Interrupteur 3 - SDI Audio De-Embed Bit 1

Référez-vous à la description de l'interrupteur 4.

Interrupteur 2 - SDI Audio De-Embed Bit 0

Référez-vous à la description de l'interrupteur 4.

Interrupteur 1 - HDMI Instant Lock Off, HDMI Instant Lock On

Réglez l'interrupteur 1 sur OFF pour désactiver la fonction HDMI Instant Lock, ou sur ON pour l'activer.

Quand la fonction HDMI Instant lock est activée, le signal de sortie HDMI ne s'interrompt pas quand les sources changent. Le convertisseur n'attend pas que la synchronisation des téléviseurs ou des moniteurs HDMI soit effectuée pour afficher le signal de sortie vidéo. Le signal HDMI est en effet déjà synchronisé. Cette fonction ne fonctionne que lorsque les différentes sources sont au même format.

La fonction HDMI Instant lock peut faire apparaître un petit décalage sur la vidéo et l'audio. Si vous souhaitez travailler sans décalage, vous pouvez la désactiver en réglant l'interrupteur de la fonction HDMI Instant Lock sur OFF.

Mini Converter SDI to HDMI 6G OFF ON 8 7 6 5 4 3 2 1 ANALOG AUDIO AES/EBU AUDIO LUT OFF LUT ON LUT 1 LUT 2 LUT ON LOOP OFF LUT ON LOOP ON SDI AUDIO SELECTION TABLE 1 + 2 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 3 + 4 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 5 + 6 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 7 + 8 ON OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 9 + 10 ON OFF □□□□□□□□ 8 7 6 5 4 3 2 1 11 + 12 ON OFF □□□□□□□□ 8 7 6 5 4 3 2 1 13 + 14 ON OFF □□□□□□□□ 8 7 6 5 4 3 2 1 15 + 16 ON OFF □□□□□□□□ 8 7 6 5 4 3 2 1 HDMI INSTANT LOCK OFF HDMI INSTANT LOCK ON

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Exemple de paramétrage des interrupteurs

Réglez les interrupteurs 8, 4, 3 et 2 du Blackmagic Mini Converter sur OFF pour isoler les canaux audio 1 et 2 du signal SDI et les acheminer en sortie analogique.

Tableau de sélection de l'audio SDI

Canaux audio	Interrupteur 4	Interrupteur 3	Interrupteur 2	Schéma
1 et 2 OFF OFF OFF
3 et 4 OFF OFF ON
5 et 6 OFF ON OFF
7 et 8 OFF ON ON
9 et 10 ON OFF OFF
11 et 12 ON OFF ON
13 et 14 ON ON OFF
15 et 16 ON ON ON

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About. Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Mini Converter SDI to HDMI 6G donne accès aux paramètres suivants :

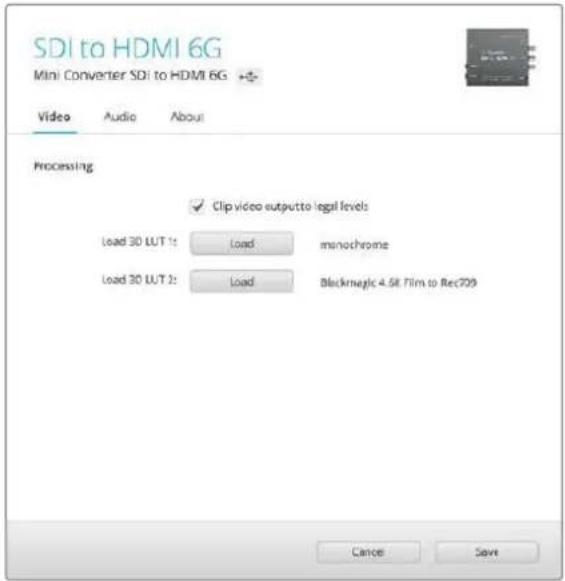

SDI to HDMI 6G Mini Converter SDI to HDMI 6G Video Audio About Processing ✓ Clip video output to legal levels Load 3D LUT 1: Load monochrome Load 3D LUT 2: Load Blackmagic 4.5K Film to Rec709 Cancel Save

Le paramètre Clip video output to legal levels est coché par défaut. Cela permet à la sortie vidéo HDMI de conserver des niveaux légaux.

Menu Processing

• LUT 3D à 33 points

Le Mini Converter SDI to HDMI 6G prend en charge les fichiers LUT .cube, créés avec DaVinci Resolve ou avec d'autres logiciels d'étalonnage prenant en charge ce format.

Appuyez sur le bouton Load de chaque LUT pour charger 2 LUTs distinctes. Sélectionnez le fichier .cube que vous souhaitez utiliser, puis cliquez sur OK. Cliquez sur Save pour confirmer. Le nom du fichier de la LUT apparaît à côté du bouton Load, vous savez ainsi quelle LUT est utilisée pour la LUT 1 ou 2.

• Qu'est-ce qu'une LUT 3D ?

Une LUT 3D, ou table de conversion 3D, contient des valeurs qui permettent de modifier l'espace colorimétrique de la vidéo dans un cube colorimétrique.

Le cube colorimétrique contient toutes les variations des couleurs primaires, inscrites sur les axes : x, y et z. Les canaux RVB des entrées vidéo SDI peuvent donc être réassignés à n'importe quel signal de sortie RVB sur la sortie HDMI. Cet outil est très performant, car les couleurs peuvent être assignées à n'importe quelles autres couleurs. Le réglage des couleurs pour calibrer les écrans est donc extrêmement précis. Il est également possible de charger des courbes gamma logarithmiques pour afficher le gamma linéaire des fichiers RAW.

Les LUTs 3D par défaut peuvent notamment convertir un signal d'entrée vidéo en noir et blanc. Grâce à la LUT 3D, toutes les couleurs RVB du signal d'entrée sont alors réassignées à des valeurs RVB noir et blanc sur la sortie HDMI. Si vous le souhaitez, vous pouvez créer vos propres LUTs 3D et les charger dans DaVinci Resolve. Ce logiciel vous permet également de convertir un paramètre d'étalonnage en une LUT, que vous pourrez ensuite charger dans votre Mini Converter SDI to HDMI 6G. Vous pouvez aussi acheminer la LUT 3D vers une sortie vidéo en boucle SDI, et ainsi utiliser le Mini Converter comme processeur couleur sans passer par la sortie HDMI.

Pour plus d'informations sur la façon de créer un fichier .cube, téléchargez le manuel DaVinci Resolve sur le site Internet de Blackmagic Design : www.blackmagicdesign.com/fr/support.

Cette case contrôle l'écrêtage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

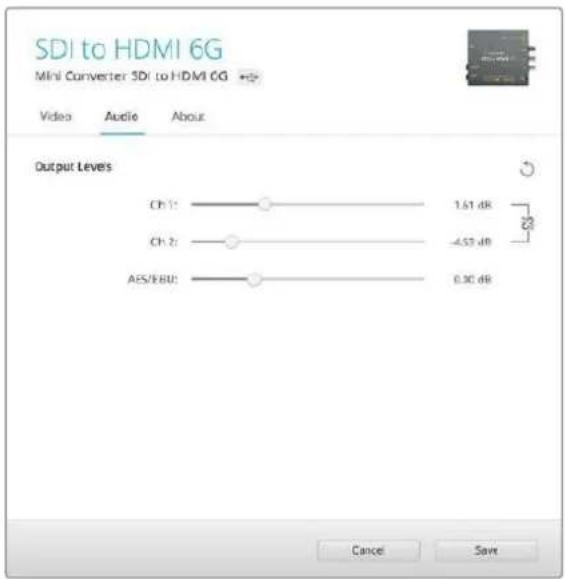

Menu Output Levels

Ce menu vous permet d'ajuster le gain de la sortie audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels. L'onglet Audio du Mini Converter SDI to HDMI 6G donne accès aux paramètres suivants :

SDI to HDMI 6G Mini Converter SDI to HDMI 6G Video Audio About Output Levels Ch 1: 1.61 dB Ch 2: -4.52 dB AES/EBU: 0.30 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters
Setup pour ajuster les niveaux audio

Schéma fonctionnel du Mini Converter SDI to HDMI 6G

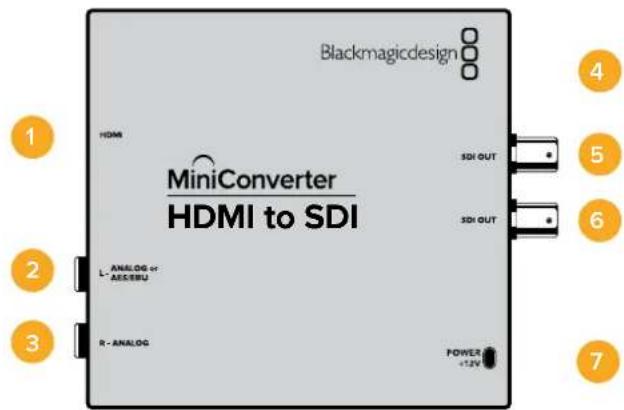

Le Mini Converter HDMI to SDI permet de convertir la sortie HDMI d'appareils vidéo, tels que des caméras HDV et des consoles de jeux en SDI. Il permet également d'intégrer l'audio provenant des entrées audio HDMI, AES/EBU ou audio symétrique analogique. Vous pouvez ainsi envoyer des signaux vidéo provenant d'appareils HDMI à du matériel SDI à l'aide de longs câbles SDI. Vous pouvez même ajouter des sorties SDI à des ordinateurs compatibles avec l'HDMI. Ce convertisseur comprend également la down-conversion HD vers SD.

Blackmagicdesign MiniConverter HDMI to SDI HDMI SDI OUT L ANALOG or ASC/EBU R - ANALOG SDI OUT POWER +1.2V 1 2 3 4 5 6 7

Connecteurs

1 HDMI

Entrée vidéo HDMI de type A.

2 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou l'entrée audio numérique AES/EBU.

3 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

4 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

5 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

6 SORTIE SDI

Deuxième sortie SDI.

7 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter HDMI to SDI donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une entrée audio numérique AES/EBU. Pour utiliser ces entrées, l'interrupteur 7 doit également être réglé sur ON.

Interrupteur 7 - HDMI Audio - Input Audio

Réglez l'interrupteur 7 sur OFF pour sélectionner de l'audio HDMI intégré, ou sur ON pour de l'audio analogique ou AES/EBU.

Interrupteur 1 - Processing Off - Processing On

Down-conversion HD vers SD avec trois types de formats d'image. Faites basculer cet interrupteur entre OFF et ON pour passer du format d'image anamorphosé au format d'image Center Cut puis au format Letterbox. En laissant l'interrupteur 1 sur OFF, vous éviterez la down-conversion et acheminerez le signal en HD.

Lorsque le convertisseur est connecté au Blackmagic Converters Setup via USB, les paramètres de down-conversion sont contrôlés par le logiciel. Si vous souhaitez que le convertisseur garde les paramètres du logiciel en mémoire, il suffit de le déconnecter de l'ordinateur, de redémarrer le convertisseur et de régler la down-conversion à l'aide de l'interrupteur 1.

Mini Converter HDMI to SDI OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 HDMI AUDIOlbrace 6 INPUT AUDIO 5 4 3 2 1 PROCESSING OPERATING OFF ON PROCESSING 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Mini Converter HDMI to SDI donne accès aux paramètres suivants :

Menu Processing

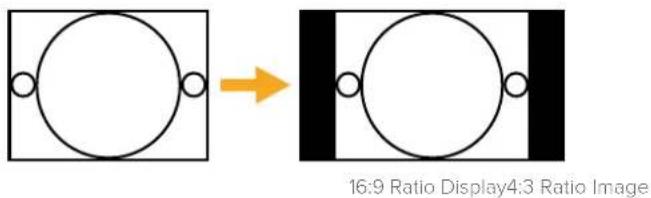

Ce menu vous permet de sélectionner le format d'image du contenu down-converti de la HD vers la SD. Les options sont : Letterbox, Anamorphic, Center Cut ou Off.

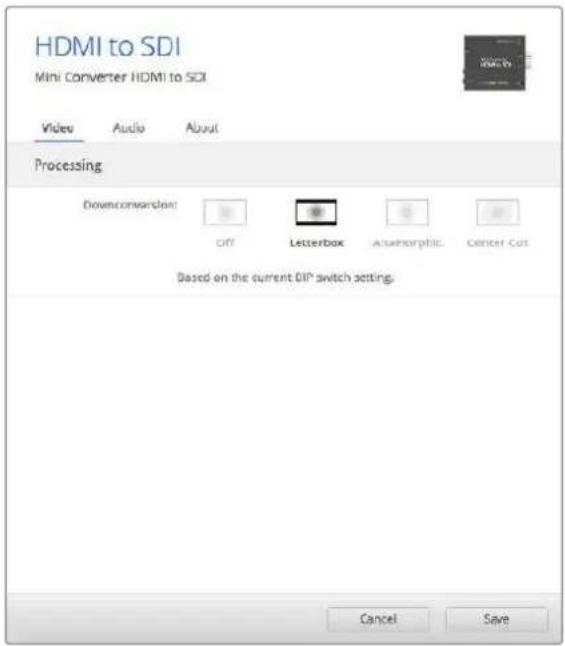

Utilisez l'onglet Video du Blackmagic Converters Setup pour modifier les paramètres du menu Processing.

L'onglet Audio du Mini Converter HDMI to SDI donne accès aux paramètres suivants.

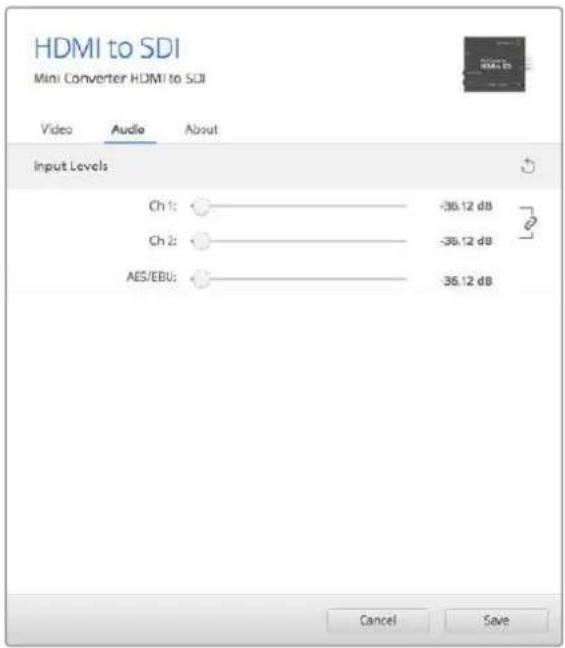

Menu Input Levels

Ce menu vous permet d'ajuster le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Input levels.

HDMI to SDI Mini Converter HDMI to SDI Video Audio About Input Levels Ch 1: -36.12 dB Ch 2: -36.12 dB AES/EBU: 36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux audio.

Schéma fonctionnel du Mini Converter HDMI to SDI

Le Mini Converter HDMI to SDI 4K permet de convertir des sorties HDMI provenant d'appareils tels que des caméras HDV et des consoles de jeux en SDI. Il permet également d'intégrer l'audio provenant des entrées audio HDMI, AES/EBU ou audio symétrique analogique. Vous pouvez ainsi envoyer des signaux vidéo provenant d'appareils HDMI à du matériel SDI à l'aide de longs câbles SDI. Vous pouvez même ajouter des sorties SDI à des ordinateurs équipés de connexions HDMI.

Blackmagicdesign MiniConverter HDMI to SDI 4K HDMI SDI OUT L. ANALOG or AES/EBU SDI OUT R. ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER ~12V 1 2 3 4 5 6 7

Connecteurs

1 HDMI

Entrée vidéo HDMI de type A.

2 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou l'entrée audio numérique AES/EBU.

3 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

4 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

5 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

6 SORTIE SDI

Deuxième sortie SDI.

7 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter HDMI to SDI 4K donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une entrée audio numérique AES/EBU. Pour utiliser ces entrées, l'interrupteur 7 doit également être réglé sur ON.

Interrupteur 7 - HDMI Audio - Input Audio

Réglez l'interrupteur 7 sur OFF pour sélectionner de l'audio HDMI intégré, ou sur ON pour de l'audio analogique ou AES/EBU.

Interrupteurs 2, 1 - Select Format Bit 1,0

Lorsque vous connectez une source HDMI qui peut acheminer de l'Ultra HD et de la HD, vous pouvez régler le convertisseur pour qu'il achemine la source vers l'un ou l'autre format. Cela peut être utile si vous enregistrez ou affichez les travaux qui se trouvent sur votre ordinateur sur un écran SDI en HD.

Bien que cela puisse faire penser à une simple up/down conversion, le résultat est assez différent. Le convertisseur négocie en effet avec l'appareil source pour qu'il achemine de la vidéo Ultra HD ou HD. La vidéo native est donc acheminée en HD ou Ultra HD sans conversion.

Pour régler la source vidéo sur HD, Ultra HD ou pour que le convertisseur négocie automatiquement la meilleure résolution avec votre équipement source, utilisez simplement les combinaisons des interrupteurs 1 et 2.

Le réglage de ces combinaisons est indiqué ci-dessous.

AUTO - Interrupteur 1 sur OFF, interrupteur 2 sur OFF.

Le convertisseur négocie la résolution optimale entre la HD ou l'Ultra HD avec l'équipement source en fonction de sa capacité de sortie.

FORCE TO HD - Interrupteur 1 sur OFF, interrupteur 2 sur ON.

Si l'équipement source HDMI est capable d'acheminer de la HD et de l'Ultra HD, le convertisseur le force à acheminer de la vidéo HD.

FORCE TO ULTRA HD - Interrupteur 1 sur ON, interrupteur 2 sur OFF.

Si l'équipement source HDMI est capable d'acheminer de la HD et de l'Ultra HD, le convertisseur le force à acheminer de la vidéo Ultra HD.

MiniConverter HDMI to SDI 4K OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 HDMI AUDIOlbrace 6 BINPUT AUDIO 5 4 3 2 SELECT FORMAT 1 SELECT FORMAT 8 FORMAT AUTO ON OFF 8 7 6 5 4 3 2 1 FORCE TO HD ON OFF 8 7 6 5 4 3 2 1 FORCE TO ULTRA HD ON OFF 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Audio du Mini Converter HDMI to SDI 4K donne accès aux paramètres suivants.

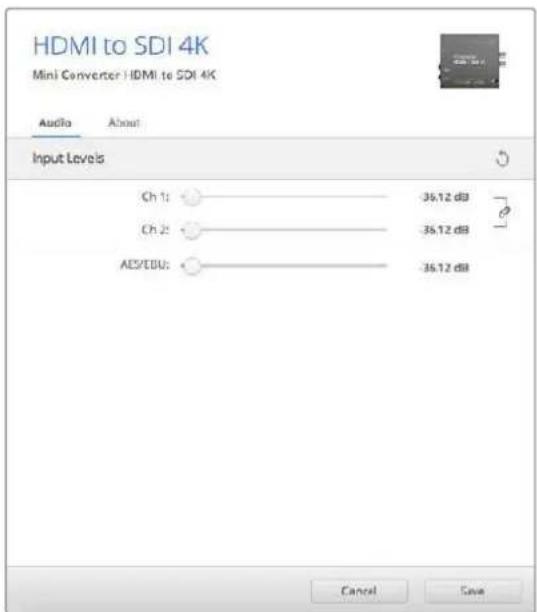

Menu Input Levels

Ce menu vous permet d'ajuster le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Input levels.

HDMI to SDI 4K Mini Converter HDMI to SDI 4K Audio About Input Levels Ch 1: -36.12 dB Ch 2: -36.12 dB AES/EBU: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux audio.

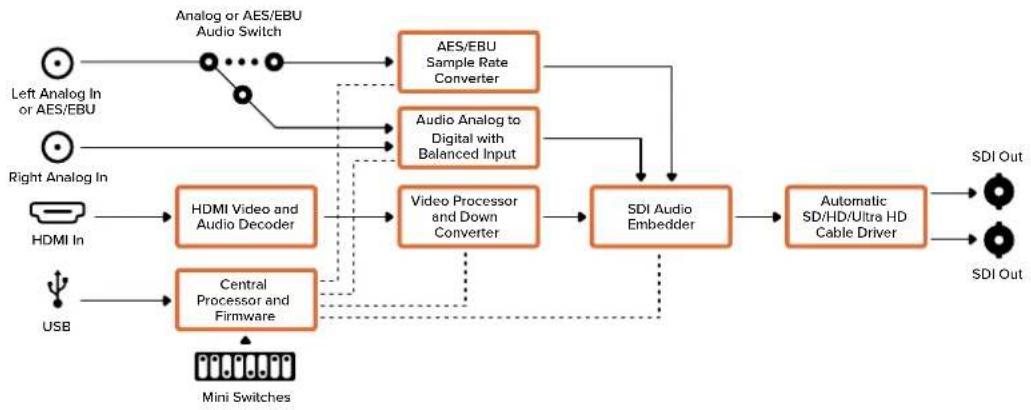

Schéma fonctionnel du Mini Converter HDMI to SDI 4K


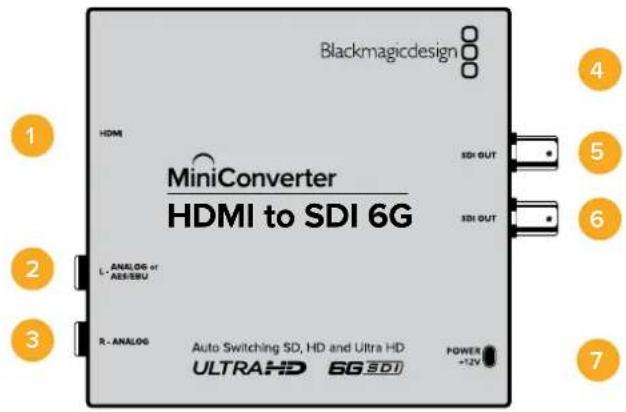

Mini Converter HDMI to SDI 6G

Le Mini Converter HDMI to SDI 6G permet de convertir la sortie HDMI d'appareils vidéo, tels que des caméras HDV et des consoles de jeux en SDI. Il permet également d'intégrer l'audio provenant des entrées audio HDMI, AES/EBU ou audio symétrique analogique. Vous pouvez ainsi envoyer des signaux vidéo provenant d'appareils HDMI à du matériel SDI à l'aide de longs câbles SDI. Vous pouvez même ajouter des sorties SDI à des ordinateurs compatibles avec l'HDMI.

Blackmagicdesign HDMI MiniConverter HDMI to SDI 6G L. ANALOG of AES/EBU R. ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI SDI OUT SDI OUT POWER ~12V 1 2 3 4 5 6 7

Connecteurs

1 HDMI

Entrée vidéo HDMI de type A.

2 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou l'entrée audio numérique AES/EBU.

3 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

4 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS X ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

5 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

6 SORTIE SDI

Deuxième sortie SDI.

7 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter HDMI to SDI 6G donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une entrée audio numérique AES/EBU. Pour utiliser ces entrées, l'interrupteur 7 doit également être réglé sur ON.

Interrupteur 7 - HDMI Audio, Input Audio

Réglez l'interrupteur 7 sur OFF pour sélectionner de l'audio HDMI intégré, ou sur ON pour de l'audio analogique ou AES/EBU.

Interrupteur 6 - 3G Level B Output (Normal), 3G Level A Output

Réglez l'interrupteur 6 sur OFF pour sélectionner la sortie 3G de Niveau B, ou sur ON pour sélectionner la sortie 3G de Niveau A.

Interrupteurs 2, 1 - Select Format Bit 1,0

Lorsque vous connectez une source HDMI qui peut acheminer de l'Ultra HD et de la HD, vous pouvez régler le convertisseur pour qu'il achemine la source vers l'un ou l'autre format. Cela peut être utile si vous enregistrez ou affichez les travaux qui se trouvent sur votre ordinateur sur un écran SDI en HD.

Bien que cela puisse faire penser à une simple up/down conversion, le résultat est assez différent. Le convertisseur négocie en effet avec l'appareil source pour qu'il achemine de la vidéo Ultra HD ou HD. La vidéo native est donc acheminée en HD ou Ultra HD sans conversion.

Pour régler la source vidéo sur HD, Ultra HD ou pour que le convertisseur négocie automatiquement la meilleure résolution avec votre équipement source, utilisez simplement les combinaisons des interrupteurs 1 et 2.

Le réglage de ces combinaisons est indiqué ci-dessous.

AUTO - Interrupteur 1 sur OFF, interrupteur 2 sur OFF

Le convertisseur négocie la résolution optimale entre la HD ou l'Ultra HD avec l'équipement source en fonction de sa capacité de sortie.

FORCE TO HD - Interrupteur 1 sur OFF, interrupteur 2 sur ON

Si l'équipement source HDMI est capable d'acheminer de la HD et de l'Ultra HD, le convertisseur le force à acheminer de la vidéo HD.

FORCE TO ULTRA HD - Interrupteur 1 sur ON, interrupteur 2 sur OFF

Si l'équipement source HDMI est capable d'acheminer de la HD et de l'Ultra HD, le convertisseur le force à acheminer de la vidéo Ultra HD.

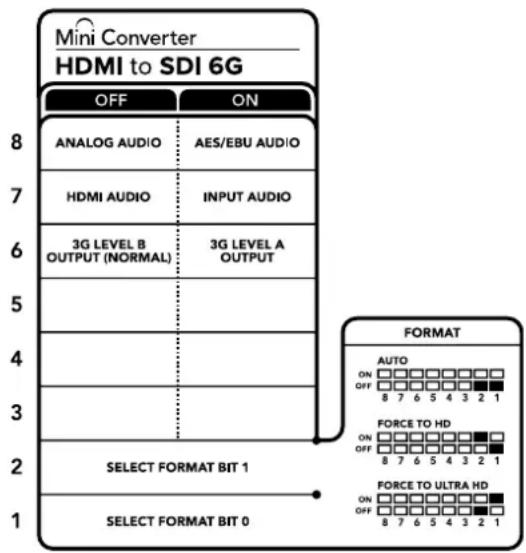

Mini Converter HDMI to SDI 6G OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 HDMI AUDIOlbrace 6 3G LEVEL B 3G LEVEL A OUTPUT (NORMAL) OUTPUT 5 4 3 2 SELECT FORMAT BIT 1 1 SELECT FORMAT BIT 0 FORMAT AUTO ON OFF 8 7 6 5 4 3 2 1 FORCE TO HD ON OFF 8 7 6 5 4 3 2 1 FORCE TO ULTRA HD ON OFF 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Audio, et About. Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel. L'onglet Audio du Mini Converter HDMI to SDI 6G donne accès aux paramètres suivants :

Menu Input Levels

Ce menu vous permet d'ajuster le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Input levels.

HDMI to SDI 6G Mini Converter: HDMI to SDI 6G → Audio About Input Levels Ch 1: 0.00 dB Ch 2: 0.00 dB AES/EBU: 0.00 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux audio.

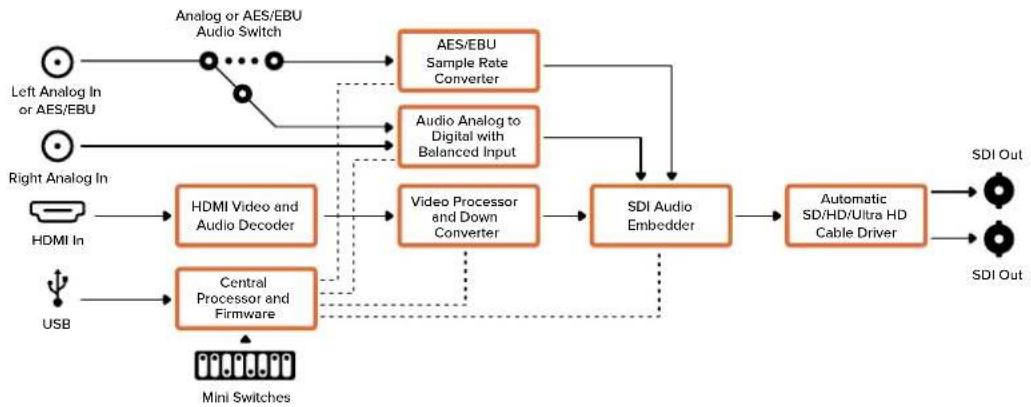

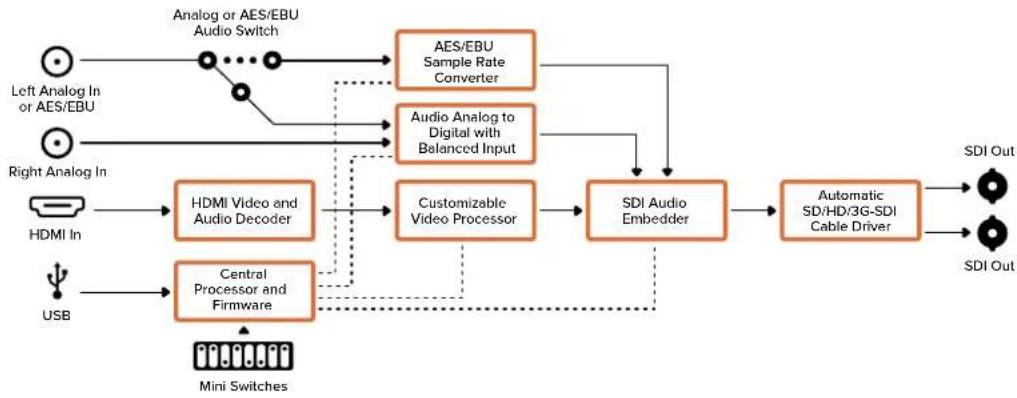

Schéma fonctionnel du Mini Converter HDMI to SDI 6G


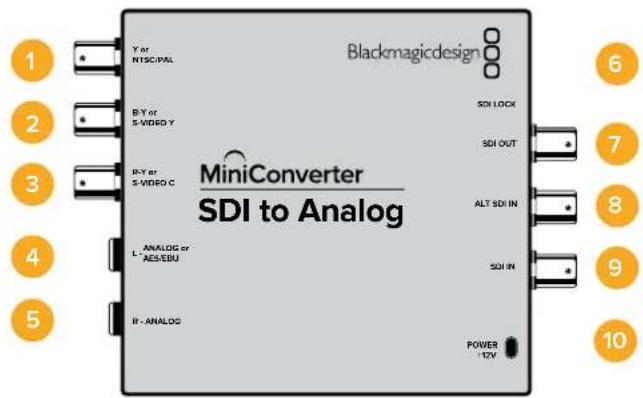

Le Blackmagic Mini Converter SDI to Analog convertit des signaux SD/HD-SDI en sortie vidéo composante analogique, NTSC et PAL, ainsi qu'en audio symétrique AES/EBU et audio analogique. Ce convertisseur peut facilement être connecté aux écrans analogiques et aux enregistreurs tels Betacam SP et VHS. Le down-convertisseur intégré vous permet de connecter de la vidéo HD-SDI à du matériel analogique SD. Vous pouvez également acheminer des paires de canaux audio analogiques en sortie, à partir de 16 canaux audio SDI isolés.

Blackmagicdesign Y or NTSCIPAL B-Y or S-VIDEO Y B-Y or S-VIDEO C ANALOG or L- AES/EBU R - ANALOG SDI LOCK SDI OUT ALT SDI IN SDI IN POWER 12V MiniConverter SDI to Analog 1 2 3 4 5 6 7 8 9 10

Connecteurs

1 You NTSC/PAL

Connecteur BNC pour sortie composante analogique Y ou composite NTSC/PAL.

2 B-Y ou S-VIDEO Y

Connecteur BNC pour sortie composante analogique B-Y ou S-Video Y.

3 R-Y ou S-VIDEO C

Connecteur BNC pour sortie composante analogique R-Y ou S-Video C.

4 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou la sortie audio numérique AES/EBU.

5 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

6 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

7 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

8 ENTRÉE SDI ALT

Entrée SDI redondante.

9 ENTRÉE SDI

Entrée SDI principale.

10 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 7 - 7.5 IRE - 0.0 IRE

Les États-Unis et tout autre pays qui utilisent le système NTSC configuré sur 7.5 devraient régler l'interrupteur 7 sur OFF. Si vous travaillez dans des pays qui n'utilisent pas la configuration 7.5, réglez l'interrupteur 7 sur ON. Ce paramètre affecte uniquement les sorties composite ou S-Video.

Interrupteur 6 - SMPTE Levels - Betacam Levels

Réglez l'interrupteur 6 sur OFF pour obtenir des niveaux SMPTE, ou sur ON pour des niveaux Betacam. Les niveaux SMPTE sont plus répandus que les niveaux Betacam. Même les enregistreurs Betacam SP prennent en charge les niveaux SMPTE. Ne commutez sur l'option Betacam que si vous êtes certain que votre matériel utilise des niveaux Betacam.

Interrupteur 5 - Component, Composite or S-Video

Réglez l'interrupteur 5 sur OFF pour sélectionner une sortie vidéo composante analogique, ou sur ON pour des sorties composite et S-Video.

Pour afficher l'entrée vidéo en HD sur les sorties S-Video et composite, réglez la down-conversion sur ON. La vidéo composante analogique prend en charge la vidéo HD et SD.

Interrupteur 4 - SDI Audio De-Embed Bit 2

Les interrupteurs 4, 3 et 2 sont regroupés pour fournir huit combinaisons ON/OFF. Grâce à ces huit combinaisons, huit paires de canaux audio indépendants peuvent être isolées de l'entrée SDI.

Interrupteur 3 - SDI Audio De-Embed Bit 1

Référez-vous à la description de l'interrupteur 4.

Interrupteur 2 - SDI Audio De-Embed Bit 0

Référez-vous à la description de l'interrupteur 4.

Interrupteur 1 - Processing Off - Processing On

Down-conversion HD vers SD avec trois types de formats d'image. Faites basculer cet interrupteur entre OFF et ON pour passer du format d'image anamorphosé au format d'image Center Cut puis au format Letterbox. En laissant l'interrupteur 1 sur OFF, vous éviterez la down-conversion et acheminerez le signal en HD.

Lorsque le convertisseur est connecté au Blackmagic Converters Setup via USB, les paramètres de down-conversion sont contrôlés par le logiciel. Si vous souhaitez que le convertisseur garde les paramètres du logiciel en mémoire, il suffit de le déconnecter de l'ordinateur, de redémarrer le convertisseur et de régler la down-conversion à l'aide de l'interrupteur 1.

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion,

Exemple de paramétrage des interrupteurs

Réglez les interrupteurs 8, 5, 4, 3 et 2 du Blackmagic Mini Converter sur OFF pour acheminer de la vidéo composante haute définition et de l'audio analogique vers les canaux 1 et 2.

Tableau de sélection de l'audio SDI

Canaux audio	Interrupteur 4	Interrupteur 3	Interrupteur 2	Schéma
1 et 2 OFF OFF OFF				ON □□□□□□□□□OFF □□□□■■■□8 7 6 5 4 3 2 1
3 et 4 OFF OFF ON				ON □□□□□□□□□OFF □□□□■■□□8 7 6 5 4 3 2 1
5 et 6 OFF ON OFF				ON □□□□□□□□OFF □□□□■□□□8 7 6 5 4 3 2 1
7 et 8 OFF ON ON				ON □□□□□□□□OFF □□□□■□□□8 7 6 5 4 3 2 1
9 et 10 ON OFF OFF				ON □□□□□□□□OFF □□□□□□□□8 7 6 5 4 3 2 1
11 et 12 ON OFF ON				ON □□□□□□□□OFF □□□□□□□□8 7 6 5 4 3 2 1
13 et 14 ON ON OFF				ON □□□□□□□□OFF □□□□□□□□8 7 6 5 4 3 2 1
15 et 16 ON ON ON				ON □□□□□□□□OFF □□□□□□□□8 7 6 5 4 3 2 1

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Mini Converter SDI to Analog donne accès aux paramètres suivants.

Utilisez l'onglet Video du Blackmagic Converters Setup pour modifier les niveaux de la vidéo analogique et les paramètres du menu Processing.

Menu Processing

Ce menu vous permet de régler le format d'image de la vidéo down-convertie. Les options sont : Letterbox, Anamorphic, Center Cut ou Off.

La case Clip video output to legal levels contrôle l'écrêtage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

Menu Output Levels

Ce menu vous permet de régler les niveaux de luminance et de chroma ainsi que les niveaux de la vidéo composante B-Y et R-Y.

L'onglet Audio du Mini Converter SDI to Analog donne accès aux paramètres suivants.

Menu Output Levels

Ce menu vous permet d'ajuster le gain de la sortie audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

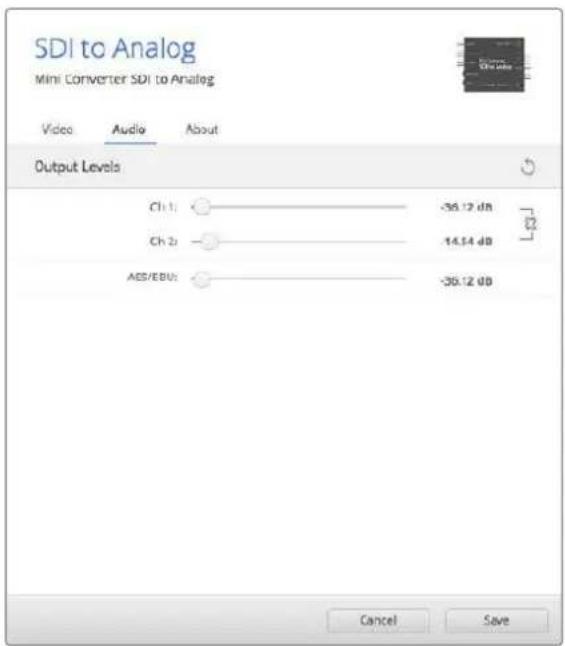

SDI to Analog Mini Converter SDI to Analog Video Audio About Output Levels Ch 1: -36.12 dB Ch 2: -14.54 dB ABS/EBU: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux de l'audio analogique.

Schéma fonctionnel du Mini Converter SDI to Analog

Le Mini Converter SDI to Analog 4K convertit des signaux SD/HD/3G/6G-SDI en sortie vidéo composante analogique, NTSC et PAL, ainsi qu'en audio symétrique AES/EBU et audio analogique. Ces down-convertisseurs vous permettent de connecter de la vidéo 6G-SDI à du matériel analogique SD et HD. De plus, il est facile de les connecter à des moniteurs vidéo et à des enregistreurs tels que Betacam SP et VHS. Vous pouvez également acheminer une paire de canaux audio analogique en sortie, à partir de 16 canaux audio SDI isolés.

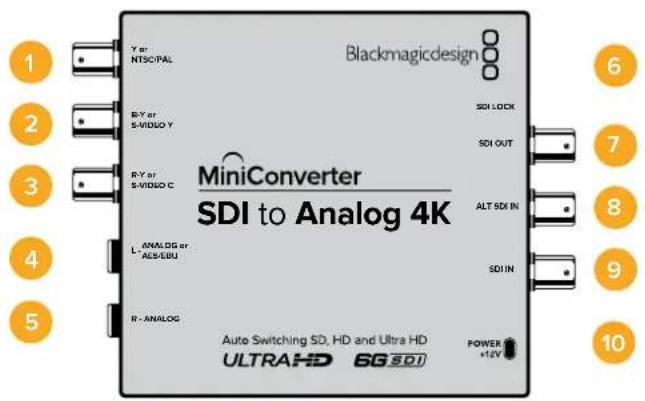

Blackmagicdesign Y or NTSC-PAL B-Y or S-VIDEO Y B-Y or S-VIDEO C MiniConverter SDI to Analog 4K SDI LOCK SDI OUT ALT SDI IN SDI IN L-ANALOG or ALS-EBU R-ANALOG Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6 7 8 9 10

Connecteurs

1 You NTSC/PAL

Connecteur BNC pour sortie composante analogique Y ou composite NTSC/PAL.

2 B-Y ou S-VIDEO Y

Connecteur BNC pour sortie composante analogique B-Y ou S-Video Y.

3 R-Y ou S-VIDEO C

Connecteur BNC pour sortie composante analogique R-Y ou S-Video C.

4 L - ANALOGIQUE ou AES/EBU

Jack de 1/4" pour le canal audio symétrique analogique gauche ou la sortie audio numérique AES/EBU.

5 R - ANALOGIQUE

Jack de 1/4" pour le canal audio analogique symétrique droit.

6 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

7 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI.

8 ENTRÉE SDI ALT

Entrée SDI redondante.

9 ENTRÉE SDI

Entrée SDI principale.

10 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter SDI to Analog 4K donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 7 - 7.5 IRE - 0.0 IRE

Les États-Unis et tout autre pays qui utilisent le système NTSC configuré sur 7.5 devraient régler l'interrupteur 7 sur OFF. Si vous travaillez dans des pays qui n'utilisent pas la configuration 7.5, réglez l'interrupteur 7 sur ON. Ce paramètre affecte uniquement les sorties composite ou S-Video.

Interrupteur 6 - SMPTE Levels - Betacam Levels

Réglez l'interrupteur 6 sur OFF pour obtenir des niveaux SMPTE, ou sur ON pour des niveaux Betacam. Les niveaux SMPTE sont plus répandus que les niveaux Betacam. Même les enregistreurs Betacam SP prennent en charge les niveaux SMPTE. Ne commutez sur l'option Betacam que si vous êtes certain que votre matériel utilise des niveaux Betacam.

Interrupteur 5 - Component, Composite or S-Video

Réglez l'interrupteur 5 sur OFF pour sélectionner une sortie vidéo composante analogique, ou sur ON pour des sorties composite et S-Video.

Pour afficher l'entrée vidéo HD en SD sur les sorties S-Video et composite, réglez la down-conversion sur ON. La vidéo composante analogique prend en charge la vidéo HD et SD.

Interrupteurs 4, 3 et 2 - SDI Audio De-Embed

Les interrupteurs 4, 3 et 2 sont regroupés pour fournir huit combinaisons ON/OFF. Grâce à ces huit combinaisons, huit paires de canaux audio indépendants peuvent être isolées de l'entrée SDI.

Interrupteur 1 - Processing Off - Processing On

Down-conversion avec trois types de formats d'image. Faites basculer cet interrupteur entre OFF et ON pour passer du format d'image anamorphosé au format d'image Center Cut puis au format Letterbox.

Pour les entrées HD et Ultra HD, réglez l'interrupteur sur OFF pour acheminer de la vidéo HD analogique via les sorties composantes.

Régler l'interrupteur sur ON pour que l'entrée Ultra HD soit down-convertie en vidéo analogique PAL/NTSC ou HD composante selon le réglage de l'autre interrupteur. Le DCI 4K sera rogné sur la sortie HD composante.

Régler l'interrupteur sur ON pour que l'entrée HD soit down-convertie en vidéo analogique PAL/NTSC ou composante selon le réglage de l'autre interrupteur.

Lorsque le convertisseur est connecté au Blackmagic Converters Setup via USB, les paramètres de down-conversion sont contrôlés par le logiciel. Si vous souhaitez que le convertisseur garde les paramètres du logiciel en mémoire, il suffit de le déconnecter de l'ordinateur, de redémarrer le convertisseur et de régler la down-conversion à l'aide de l'interrupteur 1.

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion,

Exemple de paramétrage des interrupteurs :

Réglez les interrupteurs 8, 5, 4, 3 et 2 du Blackmagic Mini Converter sur OFF pour acheminer de la vidéo composante haute définition et de l'audio analogique vers les canaux 1 et 2.

Tableau de sélection de l'audio

Canaux audio	Interrupteur 4	Interrupteur 3	Interrupteur 2	Schéma
1 et 2 OFF OFF OFF
3 et 4 OFF OFF ON
5 et 6 OFF ON OFF
7 et 8 OFF ON ON
9 et 10 ON OFF OFF
11 et 12 ON OFF ON
13 et 14 ON ON OFF
15 et 16 ON ON ON

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

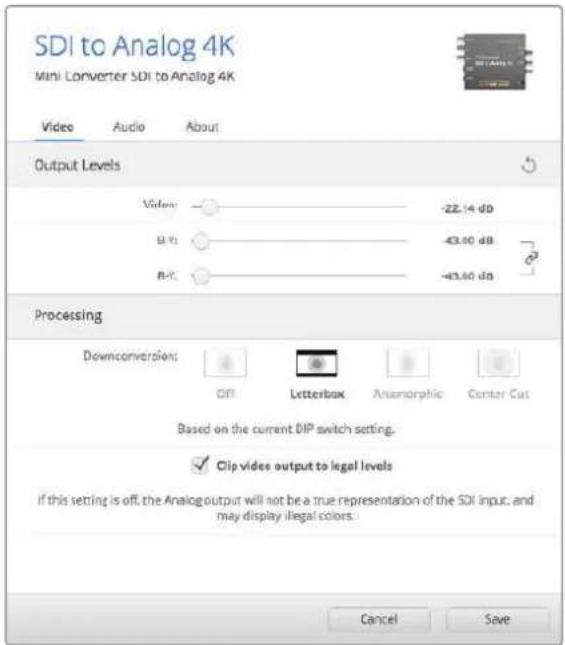

L'onglet Video du Mini Converter SDI to Analog 4K donne accès aux paramètres suivants.

Menu Output Levels

Ce menu vous permet de régler les niveaux de luminance et de chroma ainsi que les niveaux de la vidéo composante B-Y et R-Y.

Menu Processing

Ce menu vous permet de régler le format d'image de la vidéo down-convertie. Les options sont : Letterbox, Anamorphic, Center Cut ou Off.

La case Clip video output to legal levels contrôle l'écrêtage de l'entrée SDI pour garantir des niveaux HDMI légaux. Elle est cochée par défaut.

Utilisez l'onglet Video du Blackmagic Converters Setup pour modifier les niveaux de la vidéo analogique et les paramètres du menu Processing.

L'onglet Audio du Mini Converter SDI to Analog 4K donne accès aux paramètres suivants.

Menu Output Levels

Ce menu vous permet d'ajuster le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

SDI to Analog 4K Mini Converter SDI to Analog 4K Video Audio About Output Levels Ch 1: -36.12 dB Ch 2: -36.12 dB AES/EBU: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux de l'audio analogique.

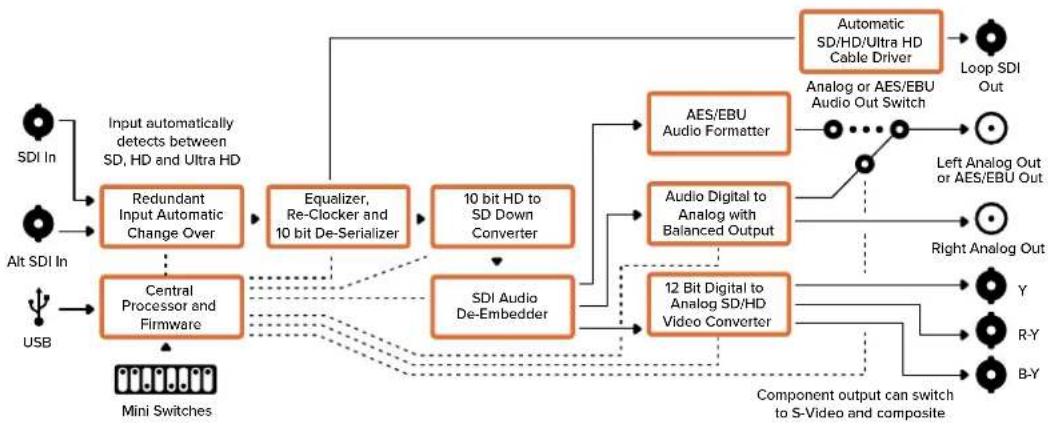

Schéma fonctionnel du Mini Converter SDI to Analog 4K

Le Mini Converter Analog to SDI vous permet de convertir de la vidéo et de l'audio provenant d'équipements analogiques tels que des enregistreurs Betacam SP, des caméras HDV et des consoles de jeux en vidéo SD/HD-SDI. Ces convertisseurs prennent en charge toute une gamme de formats analogiques et numériques, notamment la vidéo composante SD/HD, S-Video ou composite NTSC et PAL. Les sorties HD-SDI des convertisseurs permettent d'intégrer l'audio numérique AES/EBU ou l'audio analogique.

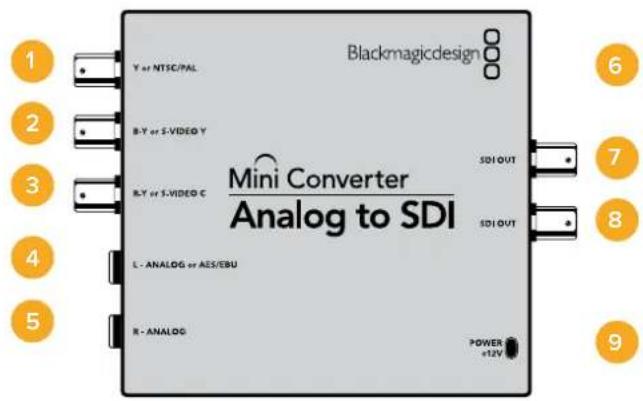

Blackmagicdesign Y or NTSC/PAL B-Y or S-VIDEO Y B-Y or S-VIDEO C Mini Converter Analog to SDI SDI OUT SDI OUT L - ANALOG or AES/EBU R - ANALOG POWER ±12V 1 2 3 4 5 6 7 8 9

Connecteurs

1 Y ou NTSC/PAL Connecteur BNC pour entrée composante analogique Y ou composite NTSC/PAL.
2 B-Y ou S-VIDEO Y Connecteur BNC pour entrée composante analogique B-Y ou S-Video Y.
3 R-Y ou S-VIDEO C Connecteur BNC pour entrée composante analogique R-Y ou S-Video C.
4 L - ANALOGIQUE ou AES/EBU Jack de 1/4" pour le canal audio symétrique analogique gauche ou l'entrée audio numérique AES/EBU.
5 R - ANALOGIQUE Jack de 1/4" pour le canal audio analogique symétrique droit.
6 PORT USB MINI-B Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.
7 SORTIE SDI Connecteur BNC pour sortie vidéo SDI.
8 SORTIE SDI Deuxième sortie SDI.
9 ALIMENTATION +12V Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter Analog to SDI donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une entrée audio numérique AES/EBU.

Interrupteur 7 - 7.5 IRE - 0.0 IRE

Les États-Unis et tout autre pays qui utilisent le système NTSC configuré sur 7.5 devraient régler l'interrupteur 7 sur OFF. Si vous travaillez dans des pays qui n'utilisent pas la configuration 7.5, par exemple le Japon, réglez l'interrupteur 7 sur ON. Ce paramètre affecte uniquement les sorties composite ou S-Video.

Interrupteur 6 - SMPTE Levels - Betacam Levels

Ce paramètre permet de choisir entre les niveaux vidéo SMPTE et Betacam. Réglez l'interrupteur 6 sur Off pour obtenir des niveaux SMPTE, ou sur On pour des niveaux Betacam. Les niveaux SMPTE sont plus répandus que les niveaux Betacam. Même les enregistreurs Betacam SP prennent en charge les niveaux SMPTE. Ne commutez sur l'option Betacam que si vous êtes certain que votre matériel utilise des niveaux Betacam.

Interrupteur 5 - Component, Composite or S-Video

Réglez l'interrupteur 5 sur Off pour sélectionner une entrée vidéo composante analogique, ou sur On pour des entrées vidéo composites et S-Video.

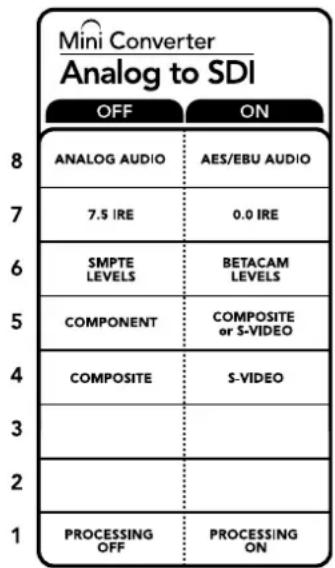

Mini Converter Analog to SDI OFF ON ANALOG AUDIO AES/EBU AUDIO 7.5 IRE 0.0 IRE SMPTE LEVELS BETACAM LEVELS COMPONENT COMPOSITE or S-VIDEO COMPOSITE S-VIDEO 1 PROCESSING OFF PROCESSING N

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Interrupteur 4 - Composite - S-Video

Réglez l'interrupteur 4 sur Off pour sélectionner une entrée vidéo composite, ou sur On pour une entrée S-Video.

Interrupteur 1 - Processing Off - Processing On

Cet interrupteur ne peut pas être utilisé.

Exemple de paramétrage des interrupteurs

Réglez les interrupteurs 8 et 5 du Blackmagic Mini Converter sur OFF pour sélectionner les entrées vidéo composante et audio analogique.

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Video du Mini Converter Analog to SDI donne accès aux paramètres suivants.

Menu Input Levels

Ce menu vous permet de régler les niveaux de luminance et de chroma ainsi que les niveaux de la vidéo composante B-Y et R-Y.

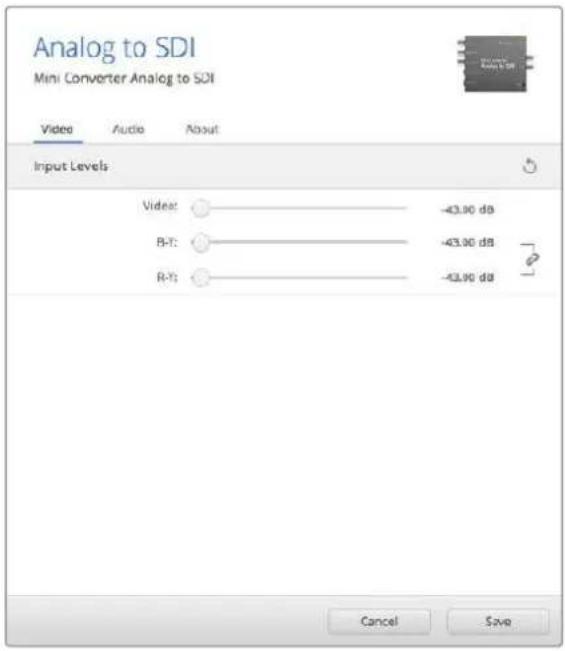

Analog to SDI Mini Converter Analog to SDI Video Audio About Input Levels Video: -43.90 dB B-Y: -43.90 dB R-Y: -43.90 dB Cancel Save

Utilisez l'onglet Video du Blackmagic Converters Setup pour modifier les niveaux de la vidéo.

L'onglet Audio du Mini Converter Analog to SDI donne accès aux paramètres suivants.

Menu Input Levels

Ce menu vous permet d'ajuster le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou ensemble, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Input levels.

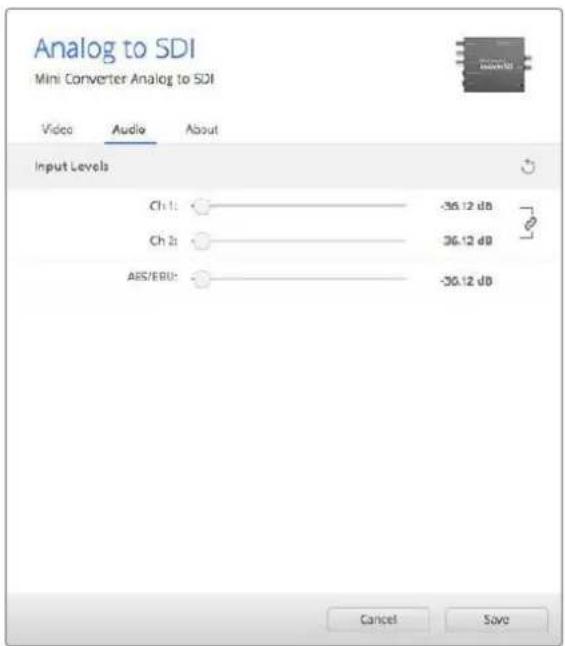

Analog to SDI Mini Converter Analog to SDI Video Audio About Input Levels Ch1: -36.12 dB Ch2: 36.12 dB ABS/EBU: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux de l'audio analogique.

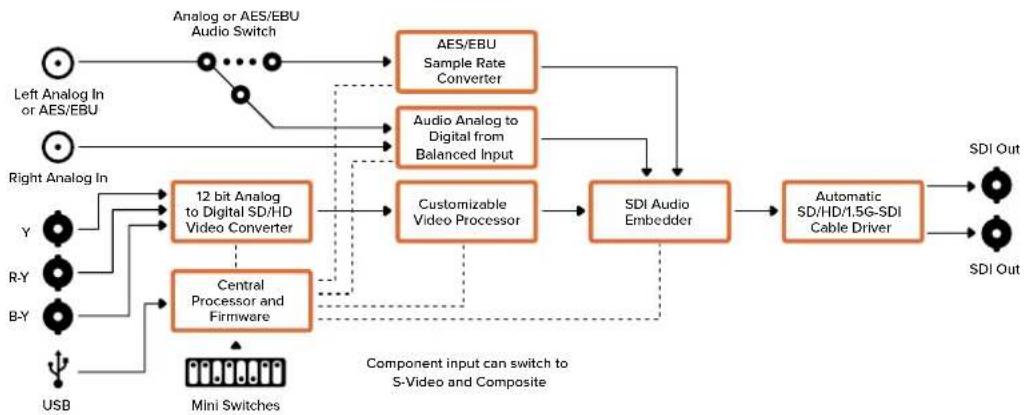

Schéma fonctionnel du Mini Converter Analog to SDI

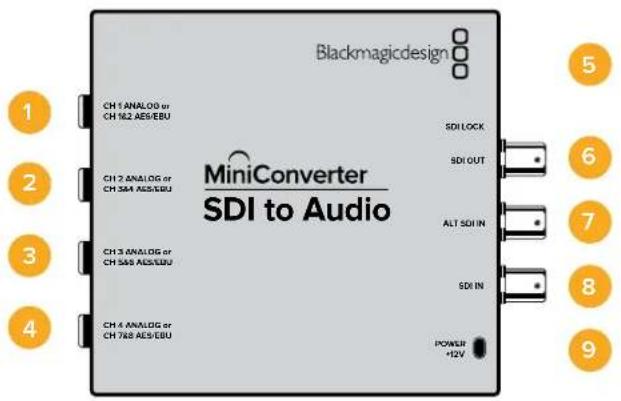

Le Mini Converter SDI to Audio permet d'isoler quatre canaux audio de n'importe quelle connexion vidéo SDI et de les acheminer sur quatre canaux audio analogique ou huit canaux audio numérique AES/EBU. Vous pouvez acheminer les signaux sur du matériel audio tel que des consoles de mixage, des enregistreurs analogiques et des moniteurs. Il est possible d'isoler des canaux audio SDI supplémentaires en reliant un autre Mini Converter SDI to Audio à la sortie SDI de votre convertisseur.

Blackmagicdesign 1 CH 1 ANALOG or CH 162 AES/EBU 2 CH 2 ANALOG or CH 364 AES/EBU 3 CH 3 ANALOG or CH 548 AES/EBU 4 CH 4 ANALOG or CH 768 AES/EBU SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 5 6 7 8 9

Connecteurs

1 Canal 1 analogique ou Canaux 1 & 2 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 1, ou audio numérique AES/EBU sur les canaux 1 et 2.

2 Canal 2 analogique ou Canaux 3 & 4 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 2, ou audio numérique AES/EBU sur les canaux 3 et 4.

3 Canal 3 analogique ou Canaux 5 & 6 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 3, ou audio numérique AES/EBU sur les canaux 5 et 6.

4 Canal 4 analogique ou Canaux 7 & 8 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 4, ou audio numérique AES/EBU sur les canaux 7 et 8.

5 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

6 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI en boucle.

7 ENTRÉE SDI ALT

Entrée SDI redondante. Lorsque vous utilisez à la fois l'entrée SDI et l'entrée SDI ALT, l'entrée SDI ALT prendra le relais si le signal d'entrée SDI est interrompu. Dans ce cas-là, la LED SDI LOCK clignotera, pour indiquer que le convertisseur a basculé sur l'entrée ALT SDI.

8 ENTRÉE SDI

Entrée SDI principale.

9 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter SDI to Audio donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 6 - Audio Group Bit 1

Les interrupteurs 6 et 5 sont regroupés pour fournir quatre combinaisons ON/OFF. Quatre groupes de quatre canaux audio analogiques, ou deux groupes de huit canaux audio AES/EBU peuvent ainsi être isolés de l'entrée SDI.

Interrupteur 5 - Audio Group Bit 0

Référez-vous à la description de l'interrupteur 6.

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Exemple de paramétrage des interrupteurs

N'hésitez pas à faire quelques essais avec les interrupteurs. Sélectionnez par exemple les canaux audio analogiques 1 à 4 en réglant les interrupteurs 8, 6 et 5 sur OFF.

Tableau de sélection de l'audio

Canaux audio analogique Interrupteur 6 Interrupteur 5 Schéma
1 à 4 OFF OFF			ONOFF8 7 6 5 4 3 2 1
5 à 8 OFF ON			ONOFF8 7 6 5 4 3 2 1
9 à 12 ON OFF			ONOFF8 7 6 5 4 3 2 1
13 à 16 ON ON			ONOFF8 7 6 5 4 3 2 1

Canaux AES/EBU Interrupteur 6 Interrupteur 5 Schéma
1 à 8 OFF OFF			ONOFF8 7 6 5 4 3 2 1
9 à 16 OFF ON			ONOFF8 7 6 5 4 3 2 1

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Audio du Mini Converter SDI to Audio donne accès aux paramètres suivants.

Menu Output Levels

Ce menu vous permet d'ajuster le gain de la sortie audio. Vous pouvez ajuster les niveaux audio par canal, ou par paire de canaux en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

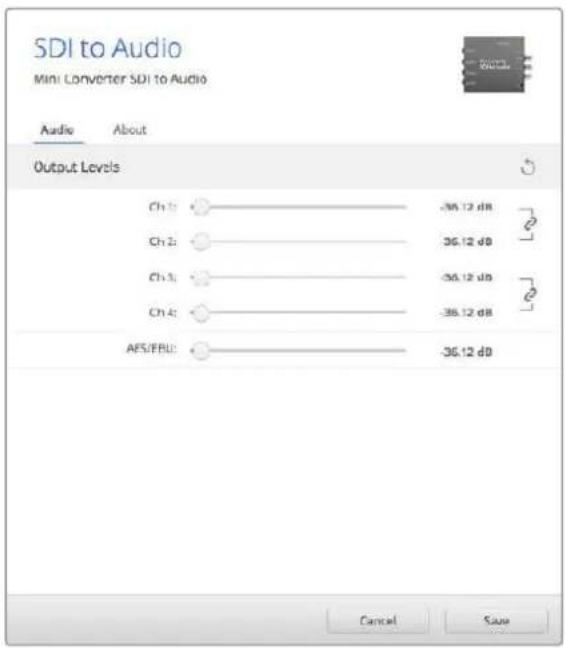

SDI to Audio Mini Converter SDI to Audio Audio About Output Levels Ch 1: -36.12 dB Ch 2: 36.12 dB Ch 3: -36.12 dB Ch 4: -36.12 dB AFS/FBL: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux audio.

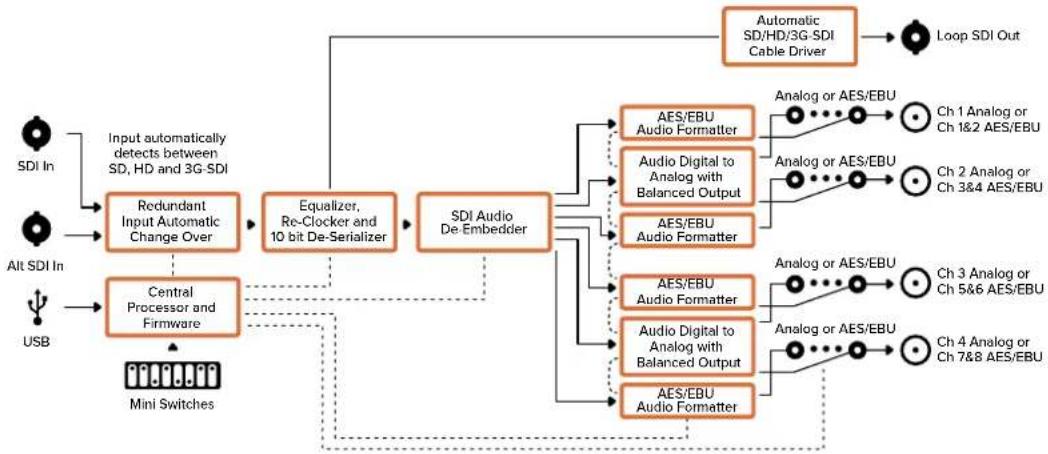

Schéma fonctionnel du Mini Converter SDI to Audio

    N["Mini Switches"] --> D
    O["Input"] --> P["Redundant Input Automatic Change Over"]
    Q["USB"] --> R["Central Processor and Firmware"]
    S["Deep Audio"] --> T["AES/EBU Audio Formatter"]
    U["Deep Audio"] --> V["AES/EBU Audio Formatter"]
    W["Deep Audio"] --> X["AES/EBU Audio Formatter"]
    Y["Deep Audio"] --> Z["AES/EBU Audio Formatter"]
    AA["Deep Audio"] --> AB["AES/EBU Audio Formatter"]
    AC["Deep Audio"] --> AD["AES/EBU Audio Formatter"]
    AE["Deep Audio"] --> AF["AES/EBU Audio Formatter"]
    AG["Deep Audio"] --> AH["AES/EBU Audio Formatter"]
    AI["Deep Audio"] --> AJ["AES/EBU Audio Formatter"]
    AK["Deep Audio"] --> AL["AES/EBU Audio Formatter"]
    AM["Deep Audio"] --> AN["AES/EBU Audio Formatter"]
    AO["Deep Audio"] --> AP["AES/EBU Audio Formatter"]
    AQ["Deep Audio"] --> AR["AES/EBU Audio Formatter"]
    AS["Deep Audio"] --> AT["AES/EBU Audio Formatter"]
    AU["Deep Audio"] --> AV["AES/EBU Audio Formatter"]
    AW["Deep Audio"] --> AX["AES/EBU Audio Formatter"]
    AY["Ch 1 Analog or Ch 1&2 AES/EBU"] --> Z
    AZ["Ch 2 Analog or Ch 3&4 AES/EBU"] --> Z
    BA["Ch 3 Analog or Ch 5&6 AES/EBU"] --> Z
    BB["Ch 4 Analog or Ch 7&8 AES/EBU"] --> Z

Mini Converter SDI to Audio 4K

Le Mini Converter SDI to Audio 4K permet d'isoler quatre canaux audio de n'importe quelle connexion vidéo SDI et de les acheminer sur quatre canaux audio analogique ou huit canaux audio numérique AES/EBU. Vous pouvez acheminer les signaux sur du matériel audio tel que des consoles de mixage, des enregistreurs analogiques et des moniteurs. Il est possible d'isoler des canaux audio SDI supplémentaires en reliant un autre Mini Converter SDI to Audio 4K à la sortie SDI de votre convertisseur.

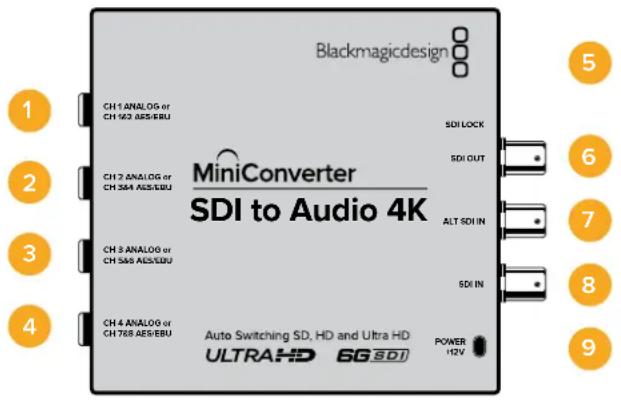

Blackmagicdesign 1 CH1 ANALOG or CH 103 AES/EBU 2 CH2 ANALOG or CH 344 AES/EBU 3 CH 3 ANALOG or CH 568 AES/EBU 4 CH 4 ANALOG or CH 768 AES/EBU MiniConverter SDI to Audio 4K SDI LOCK SDI OUT ALT SDI IN SDI IN Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 5 6 7 8 9

Connecteurs

1 Canal 1 analogique ou Canaux 1 & 2 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 1, ou audio numérique AES/EBU sur les canaux 1 et 2.

2 Canal 2 analogique ou Canaux 3 & 4 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 2, ou audio numérique AES/EBU sur les canaux 3 et 4.

3 Canal 3 analogique ou Canaux 5 & 6 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 3, ou audio numérique AES/EBU sur les canaux 5 et 6.

4 Canal 4 analogique ou Canaux 7 & 8 AES/EBU

Jack de 1/4" pour une sortie audio analogique symétrique sur le canal 4, ou audio numérique AES/EBU sur les canaux 7 et 8.

5 PORT USB MINI-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

6 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI en boucle.

7 ENTRÉE SDI ALT

Entrée SDI redondante. Lorsque vous utilisez à la fois l'entrée SDI et l'entrée SDI ALT, l'entrée SDI ALT prendra le relais si le signal d'entrée SDI est interrompu. Dans ce cas-là, la LED SDI LOCK clignotera, pour indiquer que le convertisseur a basculé sur l'entrée ALT SDI.

8 ENTRÉE SDI

Entrée SDI principale.

9 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter SDI to Audio 4K donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une sortie audio numérique AES/EBU.

Interrupteur 6 - Audio Group Bit 1

Les interrupteurs 6 et 5 sont regroupés pour fournir quatre combinaisons ON/OFF. 4 groupes de quatre canaux audio analogiques, ou deux groupes de huit canaux audio AES/EBU peuvent ainsi être isolés de l'entrée SDI.

Interrupteur 5 - Audio Group Bit 0

Référez-vous à la description de l'interrupteur 6.

Exemple de paramétrage des interrupteurs

N'hésitez pas à faire quelques essais avec les interrupteurs. Sélectionnez par exemple les canaux audio analogiques 1 à 4 en réglant les interrupteurs 8, 6 et 5 sur OFF.

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Tableau de sélection de l'audio

Canaux audio analogique Interrupteur 6 Interrupteur 5 Schéma
1 à 4 OFF OFF			ONOFF8 7 6 5 4 3 2 1
5 à 8 OFF ON			ONOFF8 7 6 5 4 3 2 1
9 à 12 ON OFF			ONOFF8 7 6 5 4 3 2 1
13 à 16 ON ON			ONOFF8 7 6 5 4 3 2 1

Canaux AES/EBU Interrupteur 6 Interrupteur 5 Schéma
1 à 8 OFF OFF			ONOFF8 7 6 5 4 3 2 1
9 à 16 OFF ON			ONOFF8 7 6 5 4 3 2 1

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Audio du Mini Converter SDI to Audio 4K donne accès aux paramètres suivants.

Menu Output Levels

Ce menu vous permet d'ajuster le gain de la sortie audio. Vous pouvez ajuster les niveaux audio par canal ou par paire de canaux, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

SDI to Audio 4K Mini Converter SDI to Audio 4K Audio About Output Levels Ch 1: -36.12 dB Ch 2: -36.12 dB Ch 3: -36.12 dB Ch 4: -36.12 dB AOS/EOff: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux de l'audio analogique.

Schéma fonctionnel du Mini Converter SDI to Audio 4K

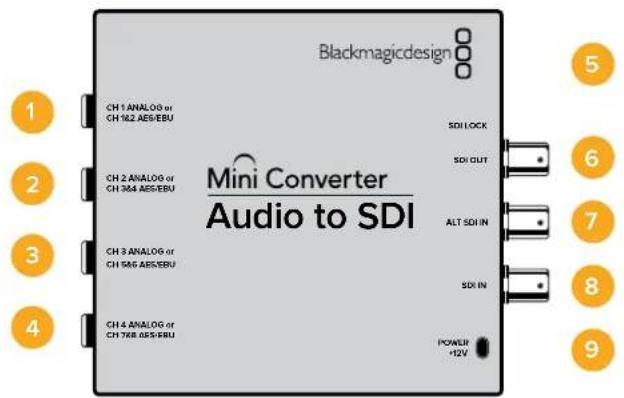

Le Mini Converter Audio to SDI permet d'intégrer quatre canaux audio analogiques, ou huit canaux audio numériques AES/EBU à n'importe quelle connexion vidéo SDI. Vous pouvez utiliser ce convertisseur pour intégrer de l'audio provenant d'équipements, tels que des consoles de mixage audio et des enregistreurs analogiques, à des signaux vidéo SDI pour une utilisation avec des grilles de commutation et des enregistreurs SDI. Il est possible d'intégrer des canaux audio SDI supplémentaires en reliant un autre Mini Converter Audio to SDI à la sortie SDI de votre convertisseur.

Blackmagicdesign 1 CH 1 ANALOG or CH 162 AES/EBU 2 CH 2 ANALOG or CH 364 AES/EBU 3 CH 3 ANALOG or CH 566 AES/EBU 4 CH 4 ANALOG or CH 768 AES/EBU Mini Converter Audio to SDI SDI LOCK SDI OUT ALT SDI IN SDI IN POWER +12V 5 6 7 8 9

Connecteurs

1 Canal 1 analogique ou Canaux 1 & 2 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 1, ou audio numérique AES/EBU sur les canaux 1 et 2.

2 Canal 2 analogique ou Canaux 3 & 4 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 2, ou audio numérique AES/EBU sur les canaux 3 et 4.

3 Canal 3 analogique ou Canaux 5 & 6 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 3, ou audio numérique AES/EBU sur les canaux 5 et 6.

4 Canal 4 analogique ou Canaux 7 & 8 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 4, ou audio numérique AES/EBU sur les canaux 7 et 8.

5 PORT USB Mini-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

6 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI en boucle.

7 ENTRÉE SDI ALT

Entrée SDI redondante. Lorsque vous utilisez à la fois l'entrée SDI et l'entrée SDI ALT, l'entrée SDI ALT prendra le relais si le signal d'entrée SDI est interrompu. Dans ce cas-là, la LED SDI LOCK clignotera, pour indiquer que le convertisseur a basculé sur l'entrée ALT SDI.

8 ENTRÉE SDI

Entrée SDI principale.

9 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter Audio to SDI donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une entrée audio numérique AES/EBU.

Interrupteur 7 - Sample Rate Conversion, No Sample Rate Conversion

Réglez l'interrupteur 7 sur OFF pour activer la conversion de fréquence d'échantillonnage, ou sur ON pour la désactiver. Il est préférable que cet interrupteur soit réglé sur OFF (sauf exception) pour que la fréquence d'échantillonnage de l'audio corresponde au format de télévision.

Lorsque l'interrupteur 7 est réglé sur OFF, cela convertit la fréquence d'échantillonnage de l'audio analogique ou AES/EBU et intègre l'audio à la sortie SDI à une fréquence d'échantillonnage de 48 kHz. Lorsque l'interrupteur est réglé sur ON, la conversion de fréquence d'échantillonnage est désactivée et l'audio est acheminé à la fréquence d'échantillonnage d'origine.

Interrupteur 6 - Audio Group Bit 1

Les interrupteurs 6 et 5 sont regroupés pour fournir quatre combinaisons ON/OFF. Grâce à ces quatre combinaisons, quatre canaux audio analogiques, ou huit canaux audio AES/EBU peuvent être intégrés à la sortie SDI.

Interrupteur 5 - Audio Group Bit 0

Référez-vous à la description de l'interrupteur 6.

Tableau de sélection de l'audio

Canaux audio analogique Interrupteur 6 Interrupteur 5 Schéma
1 à 4 OFF OFF			ONOFF8 7 6 5 4 3 2 1
5 à 8 OFF ON			ONOFF8 7 6 5 4 3 2 1
9 à 12 ON OFF			ONOFF8 7 6 5 4 3 2 1
13 à 16 ON ON			ONOFF8 7 6 5 4 3 2 1

Canaux AES/EBU Interrupteur 6 Interrupteur 5 Schéma
1 à 8 OFF OFF			ONOFF8 7 6 5 4 3 2 1
9 à 16 OFF ON			ONOFF8 7 6 5 4 3 2 1

Intégrer ou désactiver des canaux

Une fois les canaux audio sélectionnés, utilisez les interrupteurs 4, 3, 2 et 1 pour choisir les canaux que vous souhaitez intégrer ou désactiver. La fonction de désactivation du canal permet d'éviter d'effacer les canaux audio que vous souhaitiez garder dans le signal SDI.

Par exemple, vous pouvez désactiver le canal audio analogique 1 ou les canaux AES/EBU 1 et 2 en réglant l'interrupteur 1 sur ON. Vous pouvez également intégrer ces canaux audio en réglant l'interrupteur 1 sur OFF.

Isoler ou désactiver des canaux audio

Interrupteur Paramètre Canaux audio
4	ON Désactive le canal 4 analogique, les canaux 7 et 8 AES/EBU
	OFF Intègre le canal 4 analogique, les canaux 7 et 8 AES/EBU
3	ON Désactive le canal 3 analogique, les canaux 5 et 6 AES/EBU
	OFF Intègre le canal 3 analogique, les canaux 5 et 6 AES/EBU
2	ON Désactive le canal 2 analogique, les canaux 3 et 4 AES/EBU
	OFF Intègre le canal 2 analogique, les canaux 3 et 4 AES/EBU
1	ON Désactive le canal 1 analogique, les canaux 1 et 2 AES/EBU
	OFF Intègre le canal 1 analogique, les canaux 1 et 2 AES/EBU

Mini Converter Audio to SDI OFF ON 8 ANALOG AUDIO AES/EBU AUDIO 7 SAMPLE RATE CONVERSION NO SAMPLE RATE CONVERSION 6 AUDIO GROUP BIT 1 5 AUDIO GROUP BIT 0 4 CH 4 or AES 7&8 DISABLE OFF CH 4 or AES 7&8 DISABLE ON 3 CH 3 or AES 5&6 DISABLE OFF CH 3 or AES 5&6 DISABLE ON 2 CH 2 or AES 3&4 DISABLE OFF CH 2 or AES 3&4 DISABLE ON 1 CH 1 or AES 1&2 DISABLE OFF CH 1 or AES 1&2 DISABLE ON SDI AUDIO SELECTION AES/EBU ANALOG SWITCHES 1-8 1-4 ON □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ OFF 8 7 6 5 4 3 2 1 9-16 5-8 ON □□□□□□□□□□□□□□□□□□□□□□□□□□□□□ OFF 8 7 6 5 4 3 2 1 9-12 ON □□□□□□□□□□□□□□□□□□□□ OFF 8 7 6 5 4 3 2 1 13-16 ON ■○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ OFF 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les Informations nécessaires pour changer les paramètres de conversion.

Exemple de paramétrage des interrupteurs :

N'hésitez pas à faire quelques essais avec les interrupteurs. Sélectionnez par exemple les canaux audio analogiques 1 à 4 en réglant les interrupteurs 8, 6 et 5 sur OFF.

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Audio du Mini Converter Audio to SDI donne accès aux paramètres suivants.

Menu Input Levels

Ce menu vous permet de modifier le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou par paire de canaux, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

Audio to SDI Mini Converter Audio to SDI Audio About Input Levels Ch 1: -36.12 dB Ch 2: -36.12 dB Ch 3: -36.12 dB Ch 4: -36.12 dB APS/PBL: -36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux de l'audio analogique.

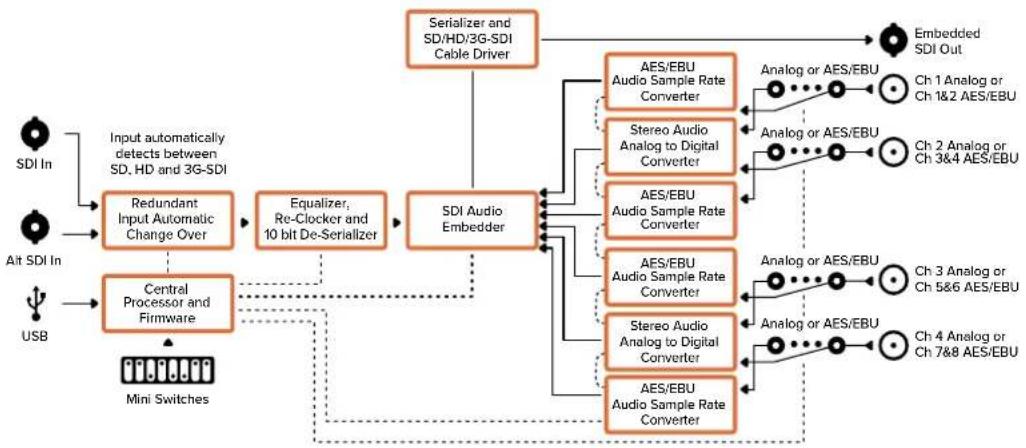

Schéma fonctionnel du Mini Converter Audio to SDI

    J["Serializer and SD/HD/3G-SDI Cable Driver"] --> H
    K["AES/EBU Audio Sample Rate Converter"] --> H
    L["Stereo Audio Analog to Digital Converter"] --> H
    M["AES/EBU Audio Sample Rate Converter"] --> H
    N["AES/EBU Audio Sample Rate Converter"] --> H
    O["Analog or AES/EBU"] --> P["Ch 1 Analog or Ch 1&2 AES/EBU"]
    O --> Q["Ch 2 Analog or Ch 3&4 AES/EBU"]
    O --> R["Ch 3 Analog or Ch 5&6 AES/EBU"]
    O --> S["Ch 4 Analog or Ch 7&8 AES/EBU"]

    T["Mini Switches"] --> D

Mini Converter Audio to SDI 4K

Le Mini Converter Audio to SDI 4K permet d'intégrer quatre canaux audio analogiques, ou huit canaux audio numériques AES/EBU à n'importe quelle connexion vidéo SDI. Vous pouvez utiliser ce convertisseur pour intégrer de l'audio provenant d'équipements, tels que des consoles de mixage audio et des enregistreurs analogiques, à des signaux vidéo SDI pour une utilisation avec des grilles de commutation et des enregistreurs SDI. Il est possible d'intégrer des canaux audio SDI supplémentaires en reliant un autre Mini Converter Audio to SDI 4K à la sortie SDI de votre convertisseur.

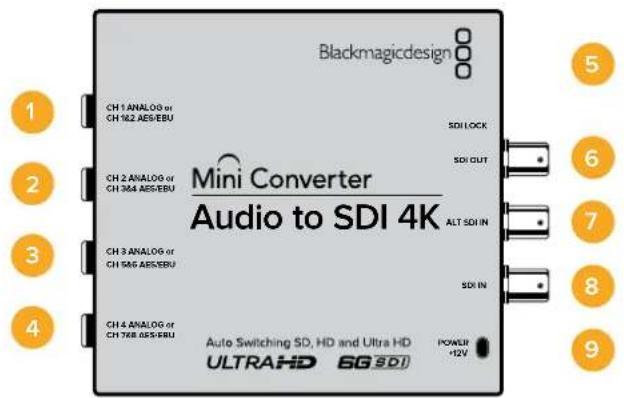

Blackmagicdesign CH 1 ANALOG or CH 162 AES/EBU SDI LOCK CH 2 ANALOG or CH 364 AES/EBU SDI OUT CH 3 ANALOG or CH 566 AES/EBU ALT SDI IN SDI IN CH 4 ANALOG or CH 768.055/EBU Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6 7 8 9

Connecteurs

1 Canal 1 analogique ou Canaux 1 & 2 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 1, ou audio numérique AES/EBU sur les canaux 1 et 2.

2 Canal 2 analogique ou Canaux 3 & 4 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 2, ou audio numérique AES/EBU sur les canaux 3 et 4.

3 Canal 3 analogique ou Canaux 5 & 6 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 3, ou audio numérique AES/EBU sur les canaux 5 et 6.

4 Canal 4 analogique ou Canaux 7 & 8 AES/EBU

Jack de 1/4" pour une entrée audio analogique symétrique sur le canal 4, ou audio numérique AES/EBU sur les canaux 7 et 8.

5 PORT USB Mini-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

6 SORTIE SDI

Connecteur BNC pour sortie vidéo SDI en boucle.

7 ENTRÉE SDI ALT

Entrée SDI redondante. Lorsque vous utilisez à la fois l'entrée SDI et l'entrée SDI ALT, l'entrée SDI ALT prendra le relais si le signal d'entrée SDI est interrompu. Dans ce cas-là, la LED SDI LOCK clignotera, pour indiquer que le convertisseur a basculé sur l'entrée ALT SDI.

8 ENTRÉE SDI

Entrée SDI principale.

9 ALIMENTATION +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter Audio to SDI 4K donnent accès aux paramètres suivants :

Interrupteur 8 - Analog Audio, AES/EBU Audio

Réglez l'interrupteur 8 sur OFF pour sélectionner de l'audio symétrique analogique, ou sur ON pour une entrée audio numérique AES/EBU.

Interrupteur 7 - Sample Rate Conversion, No Sample Rate Conversion

Réglez l'interrupteur 7 sur OFF pour activer la conversion de fréquence d'échantillonnage, ou sur ON pour la désactiver. Il est préférable que cet interrupteur soit réglé sur OFF (sauf exception) pour que la fréquence d'échantillonnage de l'audio corresponde au format de télévision.

Lorsque l'interrupteur 7 est réglé sur OFF, cela convertit la fréquence d'échantillonnage de l'audio analogique ou AES/EBU et intègre l'audio à la sortie SDI à une fréquence d'échantillonnage de 48 kHz. Lorsque l'interrupteur est réglé sur ON, la conversion de fréquence d'échantillonnage est désactivée et l'audio est acheminé à la fréquence d'échantillonnage d'origine.

Interrupteur 6 - Audio Group Bit 1

Les interrupteurs 6 et 5 sont regroupés pour fournir quatre combinaisons ON/OFF. Grâce à ces quatre combinaisons, quatre canaux audio analogiques, ou huit canaux audio AES/EBU peuvent être intégrés à la sortie SDI.

Interrupteur 5 - Audio Group Bit 0

Référez-vous à la description de l'interrupteur 6.

Tableau de sélection de l'audio

Canaux audio analogique Interrupteur 6 Interrupteur 5 Schéma
1 à 4 OFF OFF			ONOFF8 7 6 5 4 3 2 1
5 à 8 OFF ON			ONOFF8 7 6 5 4 3 2 1
9 à 12 ON OFF			ONOFF8 7 6 5 4 3 2 1
13 à 16 ON ON			ONOFF8 7 6 5 4 3 2 1
Canaux AES/EBU Interrupteur 6 Interrupteur 5 Schéma
1 à 8 OFF OFF			ONOFF8 7 6 5 4 3 2 1
9 à 16 OFF ON			ONOFF8 7 6 5 4 3 2 1

Intégrer ou désactiver des canaux

Une fois les canaux audio sélectionnés, utilisez les interrupteurs 4, 3, 2 et 1 pour choisir les canaux que vous souhaitez intégrer ou désactiver. La fonction de désactivation du canal permet d'éviter d'effacer les canaux audio que vous souhaitiez garder dans le signal SDI.

Par exemple, vous pouvez désactiver le canal audio analogique 1 ou les canaux AES/EBU 1 et 2 en réglant l'interrupteur 1 sur ON. Vous pouvez également intégrer ces canaux audio en réglant l'interrupteur 1 sur OFF.

Isoler ou désactiver des canaux audio

Interrupteur Paramètre Canaux audio
4	ON Désactive le canal 4 analogique, les canaux 7 et 8 AES/EBU
	OFF Intègre le canal 4 analogique, les canaux 7 et 8 AES/EBU
3	ON Désactive le canal 3 analogique, les canaux 5 et 6 AES/EBU
	OFF Intègre le canal 3 analogique, les canaux 5 et 6 AES/EBU
2	ON Désactive le canal 2 analogique, les canaux 3 et 4 AES/EBU
	OFF Intègre le canal 2 analogique, les canaux 3 et 4 AES/EBU
1	ON Désactive le canal 1 analogique, les canaux 1 et 2 AES/EBU
	OFF Intègre le canal 1 analogique, les canaux 1 et 2 AES/EBU

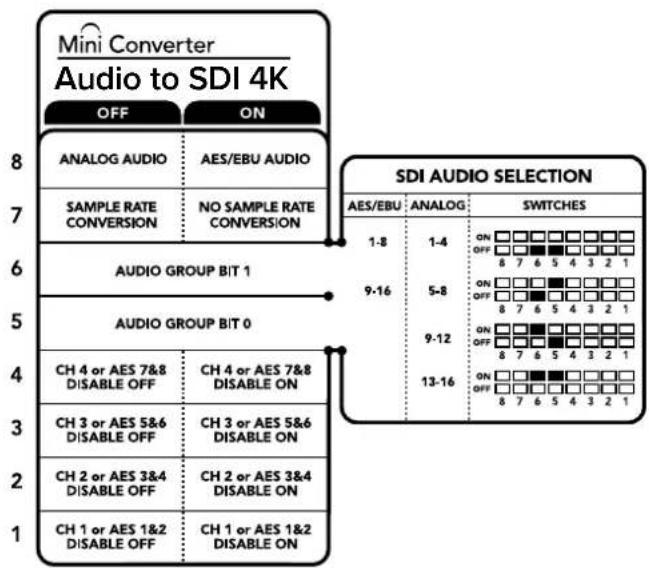

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Exemple de paramétrage des interrupteurs

N'hésitez pas à faire quelques essais avec les interrupteurs. Sélectionnez par exemple les canaux audio analogiques 1 à 4 en réglant les interrupteurs 8, 6 et 5 sur OFF.

Paramètres du Blackmagic Converters Setup

Cet utilitaire peut être utilisé pour modifier les paramètres du convertisseur et mettre à jour le logiciel interne. Vous pouvez accéder à ces paramètres en utilisant les onglets Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

L'onglet Audio du Mini Converter Audio to SDI 4K donne accès aux paramètres suivants.

Menu Input Levels

Ce menu vous permet de modifier le gain de l'entrée audio. Vous pouvez ajuster les niveaux audio par canal ou par paire de canaux, en cliquant sur l'icône de liaison située à côté des curseurs. Pour réinitialiser tous les niveaux audio sur 0dB, cliquez sur le bouton de réinitialisation situé en haut du menu Output levels.

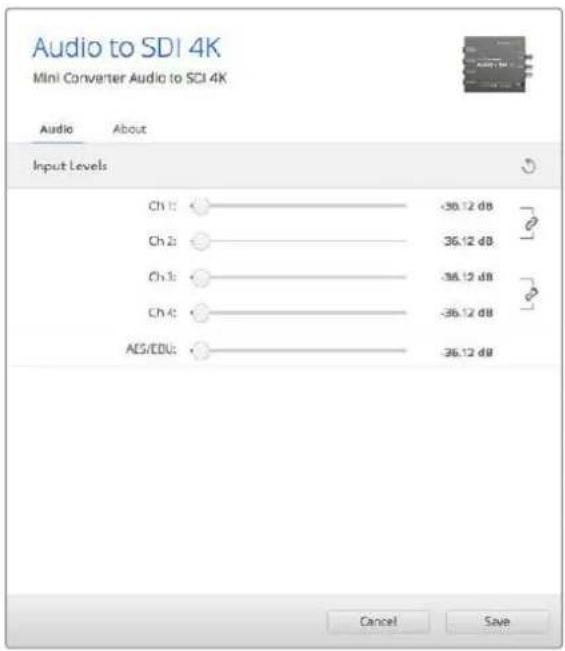

Audio to SDI 4K Mini Converter Audio to SCI 4K Audio About Input Levels Ch 1: -36.12 dB Ch 2: 36.12 dB Ch 3: -36.12 dB Ch 4: -36.12 dB AES/EDU: 36.12 dB Cancel Save

Utilisez l'onglet Audio du Blackmagic Converters Setup pour ajuster les niveaux de l'audio analogique.

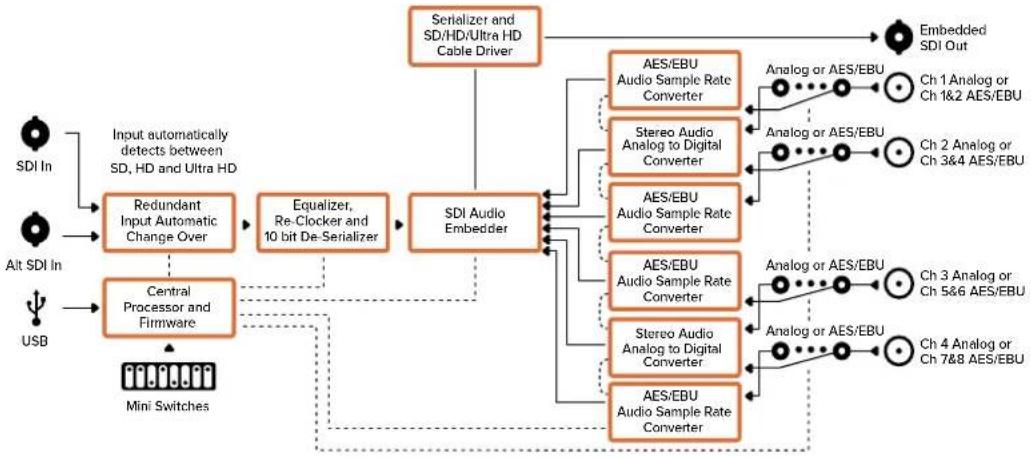

Schéma fonctionnel du Mini Converter Audio to SDI 4K

Mini ConverterUpDownCross

Le Mini Converter UpDownCross effectue des up/down/cross-conversions ainsi que des conversions de standard NTSC/PAL et des conversions de format. Il permet de convertir des formats vidéo tels que 720p et 1080i, et des standards vidéo PAL et NTSC. Il effectue également des up-conversions avec différents formats d'image tels que Pillarbox 4:3 et Zoom 16:9 ainsi que des down-conversions aux formats Letterbox 4:3 et 16:9 anamorphosé.

Lorsque la conversion est réglée sur OFF, ce Mini Converter fait office de distributeur de signal SDI.

Blackmagicdesign 1 2 3 4 5 SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI OUT SDI LOOP SDI IN RSE IN POWER ~12V 6 7 8 9 10

Connecteurs

1-5 Sortles SDI

Connecteurs BNC pour sortie vidéo SDI.

6 Port USB Mini-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

7 Sortie SDI en boucle

Sortie directe de l'entrée vidéo.

8 SDI In

Entrée SDI.

9 REF IN

Entrée de référence.

10 Allmentation +12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter UpDownCross donnent accès aux paramètres suivants :

Interrupteur 8 - Aspect Ratio Conversion

Les interrupteurs 8 et 7 permettent de régler le format de l'image lors de la up ou down-conversion. Par exemple, lors de la down-conversion, il est possible d'appliquer le format d'image Letterbox en réglant les interrupteurs 8 et 7 sur OFF.

Tableau de conversion de formats d'image

Down-conversion		Interrupteur 8	Interrupteur 7 Schéma
Letterbox	Format d'image 16:9 Format d'écran 4:3	OFF OFF
Anamorphosé	Format d'image 16:9 Format d'écran 4:3	OFF ON
Center Cut	Format d'image 16:9 Format d'écran 4:3	ON ON

Up-conversion		Interrupteur8	Interrupteur7 Schéma
Pillarbox4:3	Format d'écran 16.9Format d'image 4:3	OFF OFF
Pillarbox14:9	Format d'image 4:3Format d'écran 16.9	OFF ON
De-Squeeze16:9	Format d'écran 4:3Format d'image 16:9	ON ON

Vous avez sûrement remarqué que les interrupteurs 8 et 7 partagent des paramètres pour les up et down-conversions. La raison pour cela est que les paramètres de format d'image sont déterminés par les paramètres de sortie. Par exemple, si les interrupteurs 3 et 2 sont réglés pour une sortie HD 1080i50, et que l'interrupteur 1 est réglé sur ON, le Mini Converter UpDownCross va automatiquement régler les interrupteurs 8 et 7 sur une down-conversion.

Vous trouverez ci-dessous une description pour chaque conversion de format d'image :

Up-conversion

• Pillarbox 4:3 : Ce paramètre affiche une image SD 4:3 dans un cadre HD 16:9. Des bandes noires apparaissent sur les parties latérales.
• Pillarbox 14:9 : Ce paramètre est un compromis entre le pillarbox 4:3 et le zoom 16:9. Léger zoom dans l'image SD 4:3. Le cadre 16:9 contient plus d'images et moins de bandes noires latérales. Légère perte dans les parties inférieures et supérieures de l'image.
• De-Squeeze 16:9 : Ce paramètre étire l'image anamorphosée SD 4:3 jusqu'à ce qu'elle remplisse le cadre 16:9. L'image 4:3 est affichée dans son intégralité.

Down-conversion

• Letterbox : Ce paramètre affiche l'intégralité de l'image HD 16:9 dans un cadre SD 4:3 sans comprimer l'image. Des bandes noires apparaissent dans les parties supérieures et inférieures de l'image.
• Anamorphosé : Ce paramètre comprime horizontalement l'image HD 16:9 pour qu'elle remplisse le cadre SD 4:3.
• Center Cut : Ce paramètre découpe un cadre SD 4:3 dans l'image HD 16:9. Ce format d'image supprime une portion des parties latérales de l'image 16:9.

Interrupteur 1 - Processing Off - Processing On

Lorsque l'interrupteur 1 est réglé sur OFF, les conversions ne sont pas appliquées et le Mini Converter peut être utilisé pour distribuer la vidéo à six destinations SDI.

Exemple de paramétrage des interrupteurs :

Réglez les interrupteurs 8 et 7 sur OFF et les interrupteurs 3, 2 et 1 sur ON pour up-convertir de la vidéo 625i50 4:3 en 1080i50 avec un format d'image Pillarbox 4:3.

Mini Converter UpDownCross OFF ON 8 7 6 5 4 3 2 1 ASPECT RATIO CONVERSION UP CONVERSION LETTERBOX ON □□□□□□□□ OFF 8 7 6 5 4 3 2 1 ANAMORPHIC ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 CENTER CUT ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 4:3 PILLARBOX ON □□□□□□□□ OFF 8 7 6 5 4 3 2 1 14:9 ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 PILLARBOX ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 16:9 ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 ZOOM FORMAT SELECTION PAL ON □□□□□□□□ OFF 8 7 6 5 4 3 2 1 NTSC ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 720 ON □□□□□□□ OFF 8 7 6 5 4 3 2 1 1080 ON □□□□□□□ OFF 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les Informations nécessaires pour changer les paramètres de conversion.

Tableau de conversion du Mini Converter UpDownCross

Entrée vidéo	NTSCInterrupteurs1 et 2 ON	PALInterrupteur1 ON	720pInterrupteurs1 et 3 ON	1080Interrupteurs1, 2 et 3 ON
525i59.94 525i59.94 625i50 720p59.94 1080i59.94
625i50 525i59.94 625i50 720p50 1080i50
720p50 525i59.94 625i50 720p50 1080i50
720p59.94 525i59.94 625i50 720p59.94 1080i59.94
720p60 525i59.94 625i50 720p60 1080i60
1080PsF23.98 525i59.94 625i50 720p59.94 1080PsF23.98
1080p23.98 525i59.94 625i50 720p59.94 1080p23.98
1080PsF24 525i59.94 625i50 720p50 1080PsF24
1080p24	525i59.94	625i50	720p50	1080p24
1080p25	525i59.94 625i50 720p50 1080p25
1080p29.97	525i59.94	625i50	720p59.94	1080p29.97
1080p30	525i59.94	625i50	720p60	1080p30
1080i50	525i59.94	625i50	720p50	1080i50
1080i59.94 525i59.94 625i50 720p59.94 1080i59.94
1080i60 525i59.94 625i50 720p60 1080i60
1080p50	525i59.94	625i50	720p50	1080p50
1080p59.94	525i59.94	625i50	720p59.94	1080p59.94
1080p60	525i59.94	625i50	720p60	1080p60
2048x1556PsF23.98	525i59.94	625i50	2048x1556PsF23.98	2048x1556PsF23.98
2048x1556PsF24	525i59.94	625i50	2048x1556PsF24	2048x1556PsF24
2048x1556PsF25	525i59.94	625i50	2048x1556PsF25	2048x1556PsF25

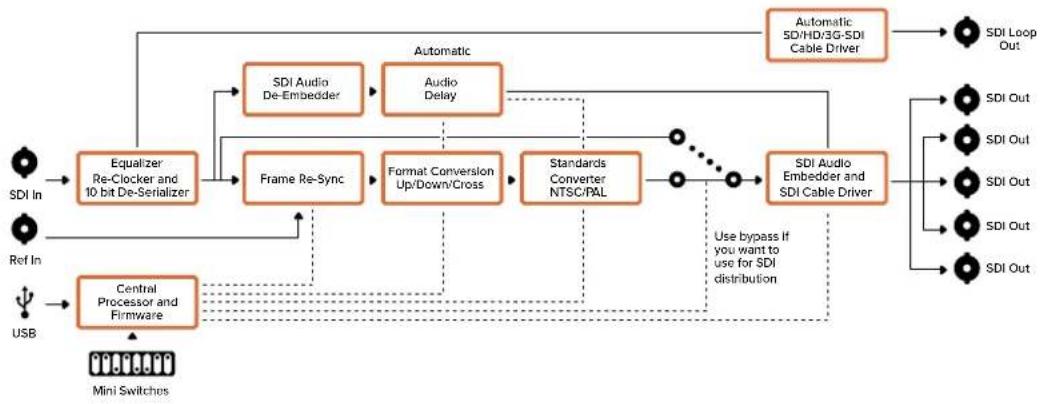

Schéma fonctionnel du Mini Converter UpDownCross

Mini ConverterUpDownCross HD

Le Mini Converter UpDownCross HD est un convertisseur de normes très puissant qui permet d'effectuer une up-conversion, une down-conversion ou une cross-conversion à partir de n'importe quel format vidéo SD ou HD via SDI et HDMI. Ce convertisseur prend en charge les formats SD et HD jusqu'à 1080p60 et NTSC et PAL avec différents formats d'image pour les up et les down-conversions. L'entrée HDMI accepte également les résolutions de sortie d'ordinateur 1024 x 768, 800 x 600 et 640 x 480.

Lorsque la conversion est réglée sur OFF, les sorties HDMI et SDI se transforment en sorties en boucle. Ainsi, vous pouvez acheminer le signal d'entrée vers un autre équipement HDMI ou SDI.

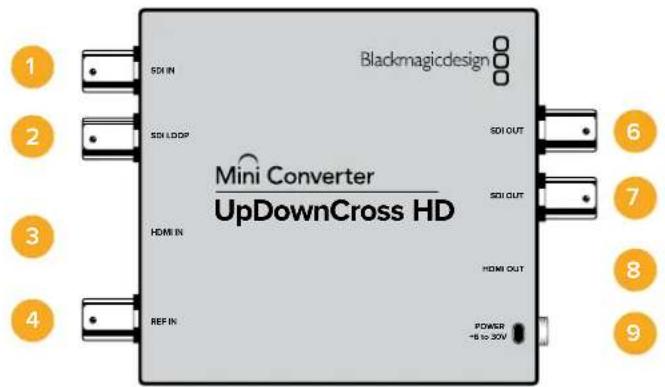

Blackmagicdesign 1 2 3 4 5 6 7 8 9 Mini Converter UpDownCross HD SDI IN SDI LOOP HDMI IN REF IN SDI OUT SDI OUT HDMI OUT POWER -8 to 30V

Connecteurs

1 ENTRÉE SDI

Le petit voyant LED situé près du connecteur BNC s'allume lorsqu'un signal SDI synchronisé est détecté. Lorsque les entrées SDI et HDMI sont toutes deux connectées, la priorité est donnée à la sortie SDI.

2 BOUCLE SDI

Sortie en boucle directe de l'entrée vidéo SDI.

3 ENTRÉE HDMI

Entrée vidéo HDMI de type A. Un petit voyant LED situé près du connecteur HDMI IN s'allume lorsqu'une entrée HDMI valide est détectée.

4 ENTRÉE DE RÉFÉRENCE

Entrée de référence. Un petit voyant LED situé près du connecteur REF IN indique les différents statuts du signal de référence :

Blanc fixe - L'entrée de référence correspond au format de la sortie vidéo réglé sur le convertisseur.

Blanc clignotant - Le format de l'entrée de référence est valide mais il ne correspond pas au format vidéo de la sortie réglé sur le convertisseur.

5 PORT USB-C

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

6-7 SORTIES SDI

Connecteurs BNC pour sortie vidéo SDI.

8 SORTIE HDMI

Sortie vidéo HDMI de type A.

9 ALIMENTATION +6 à 36V

Entrée d'alimentation 6-36 volts. Pour éviter toute déconnexion accidentelle, les vis de support peuvent être fixées de manière sécurisée sur le connecteur d'alimentation. Un petit voyant LED situé près de l'entrée jack DC s'allume lorsque l'alimentation est connectée.

Interrupteurs

Les interrupteurs du Mini Converter UpDownCross HD donnent accès aux paramètres suivants :

Interrupteur 1 - Processing Off - Processing On

Lorsque l'interrupteur 1 est réglé sur OFF, les conversions ne sont pas appliquées et le convertisseur peut être utilisé pour distribuer la vidéo via les sorties SDI et HDMI.

Lorsque l'interrupteur 1 est réglé sur OFF, les sorties SDI et HDMI sont réglées sur le format de leurs entrées correspondantes.

Lorsque l'interrupteur 1 est réglé sur ON, la conversion est activée et les interrupteurs 4 et 8 permettent de régler la sortie du convertisseur.

Interrupteur 2 - 3G-SDI de Niveau A et de Niveau B

Lorsque l'interrupteur 2 est réglé sur OFF, le convertisseur achemine les signaux en 3G-SDI de Niveau B. Lorsqu'il est réglé sur ON, le convertisseur achemine les signaux en 3G-SDI de Niveau A. Ainsi, tous les autres équipements SDI qui fonctionnent en 3G-SDI de niveau A ou de niveau B sont compatibles.

CONSEIL Si vous connectez un signal 3G-SDI à un équipement 3G-SDI mais qu'il n'est pas détecté, essayez de régler les paramètres de l'interrupteur 2. En effet, il se peut que votre équipement utilise un niveau SDI différent.

Interrupteurs 4 - 8

Les interrupteurs 4 à 8 déterminent le format et la norme du signal de sortie du convertisseur. Le tableau de configuration des interrupteurs pour chaque format et norme est imprimé sous l'appareil.

Exemple de paramétrage des interrupteurs :

Tableau de sélection du format vidéo

Video Format 8 7 6 5 4 Switch Diagram
525i59.94 NTSC OFF OFF OFF OFF OFF
625i50 PAL OFF OFF OFF ON
720p50 OFF OFF OFF ON OFF
720p59.94 OFF OFF OFF ON ON
720p60 OFF OFF ON OFF ON
1080i50 OFF OFF ON OFF ON
1080i59.94	OFF OFF ON ON OFF
1080i60	OFF OFF ON ON ON
1080PsF23.98	OFF	ON	OFF	OFF	OFF
1080PsF24	OFF	ON	OFF	OFF	ON
1080PsF25	OFF	ON	OFF	ON	OFF
1080PsF29.97	OFF	ON	OFF	ON	ON
1080PsF30	OFF ON	ON OFF OFF
1080p23.98	OFF	ON	ON	OFF	ON
1080p24	OFF ON	ON ON OFF
1080p25	OFF ON	ON ON ON
1080p29.97	OFF ON	ON ON OFF
1080p30	ON OFF	OFF OFF ON
1080p50	ON	OFF	OFF	ON	OFF
1080p59.94	ON OFF	OFF ON ON
1080p60	ON	OFF	ON	OFF	OFF

Paramètres du Blackmagic Converters Setup

L'utilitaire Blackmagic Converters Setup vous permet de modifier les paramètres, tels que le format de l'image, et de mettre à jour le logiciel des Micro Converter. Tous les réglages de l'utilitaire sont conservés, même lorsque le Mini Converter est éteint. Vous pouvez accéder à ces paramètres en utilisant les onglets Video, Audio et About.

Vous trouverez de plus amples informations concernant l'onglet About dans la section « Régler les paramètres » de ce manuel.

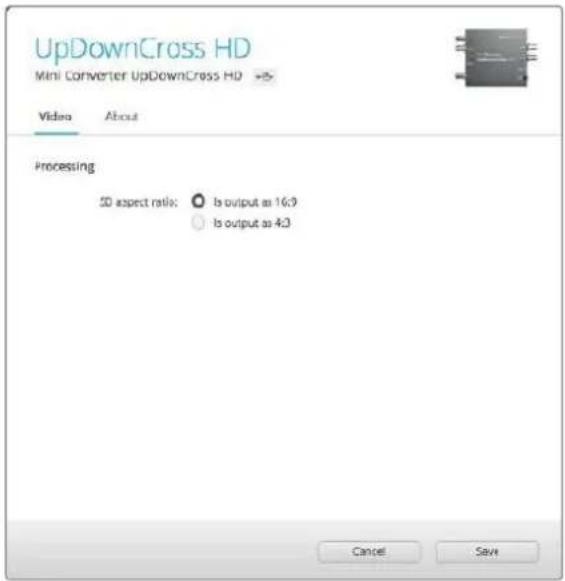

L'onglet Video du Mini Converter UpDownCross HD donne accès aux paramètres suivants :

Utilisez l'onglet Video du Converters Setup pour sélectionner un format d'image SD.

Format d'image pour la définition standard

Décochez cette case pour acheminer de la vidéo 4:3 pillarbox. Cochez cette case pour acheminer une version SD 16:9. Par exemple, si votre sortie vidéo est en SD 4:3 et que vous laissez cette case décochée, la vidéo sera acheminée en 4:3 pillarbox pour conserver le format d'image 4:3 original à l'intérieur d'une image 16:9. Cependant, si votre entrée vidéo est en SD 16:9, vous devrez cocher la case pour effectuer une conversion directe en 16:9.

16:9 Ratio Display4:3 Ratio Image

Le format d'image de l'utilitaire est réglé par défaut sur la vidéo SD en 4:3 pillarbox. Toutefois, vous pouvez configurer le convertisseur pour conserver un format 16:9, en sélectionnant la case sur l'onglet Video de l'utilitaire.

Mini Converter SDI Distribution

Le Mini Converter SDI Distribution vous permet d'acheminer le signal SDI simultanément vers huit appareils SDI tels que des enregistreurs, des murs d'images et des mélangeurs. Lorsque l'entrée vidéo bascule entre les formats vidéo SD-SDI, HD-SDI et 3G-SDI, le Mini Converter SDI Distribution fait automatiquement correspondre les huit sorties synchronisées. Ce convertisseur prend en charge le format ASI, les données auxiliaires et l'audio intégré.

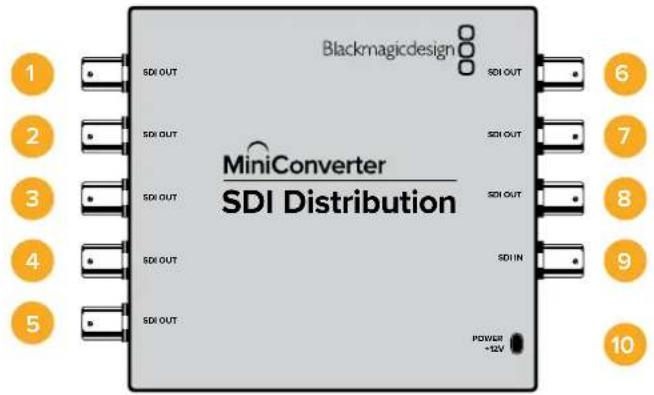

Connecteurs BNC pour sortie vidéo SDI.

9SDIn

Entrée SDI.

10 Alimentation +12V

Entrée d'alimentation 12 volts.

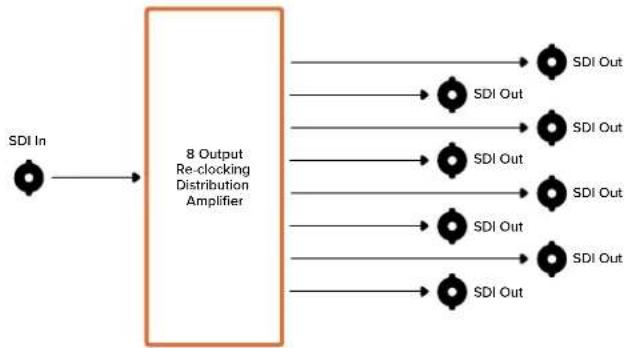

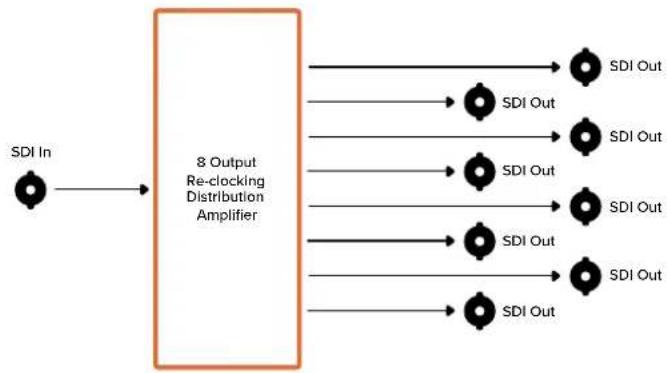

Schéma fonctionnel du Mini Converter SDI Distribution

Mini Converter SDI Distribution 4K

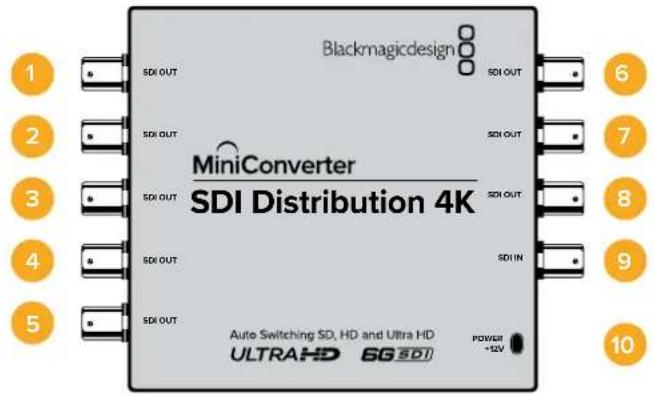

Le Mini Converter SDI Distribution 4K achemine le signal SDI simultanément vers huit appareils SDI tels que des enregistreurs, des murs d'images et des mélangeurs. Lorsque l'entrée vidéo bascule entre les formats vidéo SD/HD/3G/6G-SDI, le Mini Converter SDI Distribution 4K fait automatiquement correspondre les huit sorties synchronisées. Ce convertisseur prend en charge le format ASI, les données auxiliaires et l'audio intégré.

Connecteurs BNC pour sortie vidéo SDI.

9SDIn

Entrée SDI.

10 Alimentation +12V

Entrée d'alimentation 12 volts.

Schéma fonctionnel du Mini Converter SDI Distribution 4K

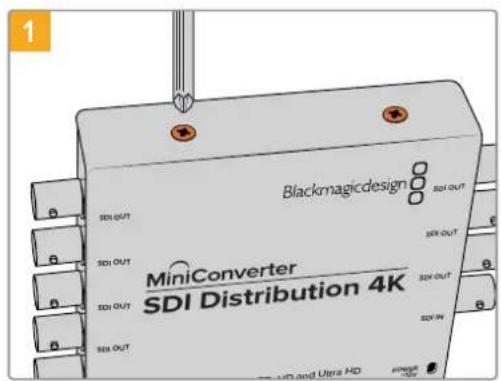

Mise à jour du Mini Converter SDI Distribution 4K

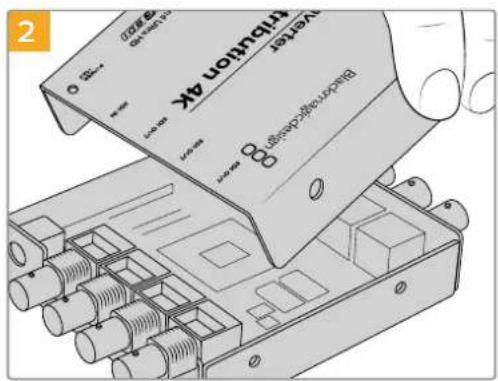

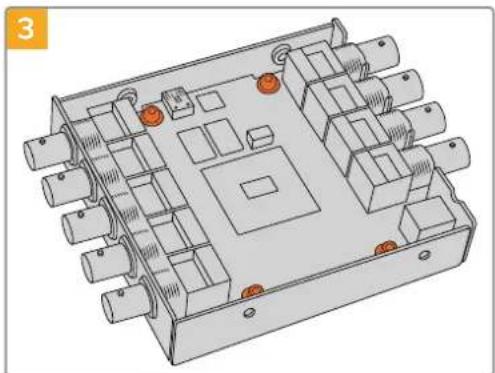

Le Blackmagic Mini Converter SDI Distribution 4K est doté d'un connecteur USB interne. Ce mini-convertisseur ne possède pas de paramètres modifiables, vous n'aurez donc jamais besoin de connecter de logiciel d'installation. Cependant, occasionnellement, des mises à jour pour le logiciel interne seront disponibles afin d'améliorer la compatibilité du convertisseur. Par exemple, la version Blackmagic Converters Software 7.0.9 améliore la compatibilité du mini-convertisseur avec les signaux 3G SDI de niveau A.

Lorsqu'une mise à jour s'applique au matériel que vous utilisez avec le Mini Converter SDI Distribution 4K, suivez les étapes suivantes afin d'accéder au connecteur USB du mini-convertisseur.

REMARQUE Veillez à ce que l'alimentation soit débranchée avant d'ouvrir le Mini Converter SDI Distribution 4K. Nous recommandons que cette opération soit effectuée par un ingénieur qualifié à l'aide d'un bracelet antistatique.

Avec un tournevis cruciforme, retirez les quatre vis (M3) situées sur les côtés du Mini Converter SDI Distribution 4K.

Faites glisser le couvercle externe.

Avec un tournevis T10 Torx, retirez les quatre vis qui connectent la carte circuit au boîtier du Mini Converter SDI Distribution 4K.

Retirez délicatement la carte circuit du boîtier pour accéder au connecteur USB.

Alimentez le Mini Converter SDI Distribution 4K et connectez-le à un ordinateur à l'aide d'un câble USB. Mettez le logiciel à jour comme pour n'importe quel autre mini-convertisseur.

Répétez les étapes 1 à 4 dans le sens inverse pour réassembler le Mini Converter Distribution 4K.

REMARQUE Lorsque vous manipulez la carte circuit du Mini Converter SDI Distribution 4K, veillez à toujours la tenir par les côtés afin d'éviter de court-circuiter des composants internes.

Mini Converter Sync Generator

Le Mini Converter Sync Generator comprend six sorties vidéo de référence stabilisées au quartz pour synchroniser tous vos équipements vidéo. Il produit des signaux tri-sync en haute définition ou blackburst en définition standard. C'est la solution parfaite pour les petits studios et les cars régie.

Blackmagicdesign REF OUT REF OUT REF OUT Mini Converter Sync Generator REF OUT REF OUT REF OUT POWER +12V 1 2 3 4 5 6 7 8

Connecteurs

1-6 Sortie de référence

Connecteurs BNC pour sortie de référence.

7 Port USB Mini-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

8 Alimentation+12V

Entrée d'alimentation 12 volts.

Interrupteurs

Les interrupteurs du Mini Converter Sync Generator donnent accès aux paramètres suivants :

Interrupteurs 4, 3, 2 et 1 - SYNC REF FORMAT BIT 3, 2, 1 et 0

Les interrupteurs 4, 3, 2 et 1 sont regroupés pour offrir les formats de référence suivants :

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Tableau de sélection du format vidéo

Format vidéo	Interrupteur 4	Interrupteur 3	Interrupteur 2	Interrupteur 1 Schéma
NTSC OFF OFF OFF OFF
PAL OFF OFF OFF ON
720p50 OFF ON ON ON
720p59.94 OFF ON ON OFF
720p60 ON ON ON OFF
1080i50 OFF OFF ON ON
1080i59.94 OFF OFF ON OFF
1080i60 ON OFF OFF OFF
1080PsF23.98 OFF ON OFF OFF
1080PsF24 OFF ON OFF ON
1080p23.98	ON ON OFF ON
1080p24 ON ON OFF OFF
1080p25	ON OFF ON ON
1080p29.97	ON	OFF	ON	OFF
1080p30	ON	OFF	OFF	ON

Schéma fonctionnel du Mini Converter Sync Generator

Mini Converter Optical Fiber

Le Mini Converter Optical Fiber permet de convertir simultanément des signaux SDI en fibre optique et des signaux fibre optique en SDI. Il commute automatiquement entre les standards vidéo SD/HD/3G-SDI et chaque direction est complètement indépendante. Utilisez ce convertisseur si vous avez besoin d'envoyer et de recevoir des signaux SDI sur de plus longues distances avec des câbles SDI standard. Grâce à la fibre optique, la vidéo SD peut être acheminée sur 45 km, au lieu de 90 mètres avec un câble SDI en cuivre. Le 3G-SDI peut, quant à lui, être acheminé sur 25 km.

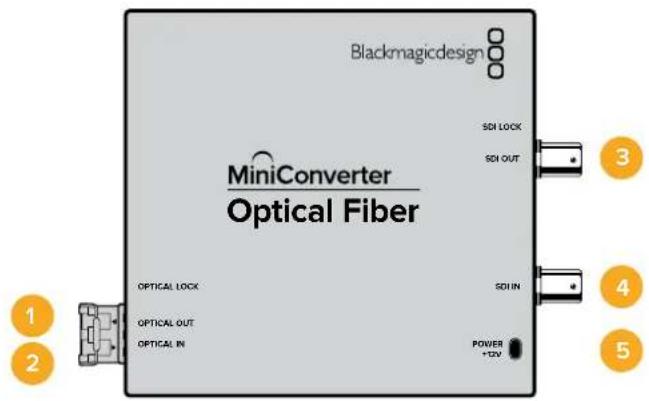

Blackmagicdesign MiniConverter Optical Fiber SDI LOCK SDI OUT OPTICAL LOCK OPTICAL OUT OPTICAL IN SDI IN POWER +12V 1 2 3 4 5

Connecteurs

1 Sortie optique

La sortie fibre optique prend en charge les câbles optiques monomodes équipés d'un connecteur LC.

2 Entrée optique

L'entrée fibre optique prend en charge les câbles optiques monomodes équipés d'un connecteur LC.

3 Sortle 3G-SDI

Sortie vidéo SDI sur connecteur BNC, permettant une connexion à des équipements SDI traditionnels.

4 Entrée 3G-SDI

Entrée vidéo SDI sur connecteur BNC, permettant une connexion à des équipements SDI traditionnels.

5 Alimentation +12V

Entrée d'alimentation 12 volts.

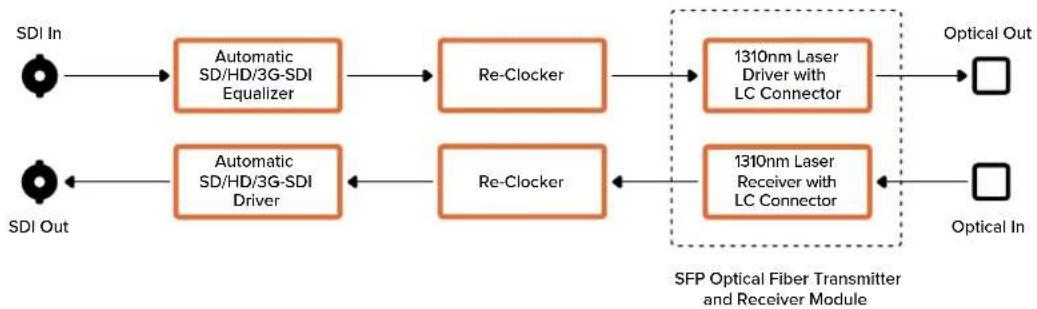

Schéma fonctionnel du Mini Converter Optical Fiber

Convertissez simultanément des signaux SD/HD et 6G-SDI single link en signaux fibre optique et des signaux fibre optique en signaux SD/HD et 6G-SDI single link. Le Mini Converter Optical Fiber 4K commute automatiquement entre les standards vidéo SD/HD/3G/6G-SDI et chaque direction est complètement indépendante. Utilisez ce convertisseur si vous avez besoin d'envoyer et de recevoir des signaux SDI sur de plus longues distances avec des câbles SDI standard. Grâce à la fibre optique, la vidéo SD peut être acheminée sur 45 km, au lieu de 90 mètres avec un câble SDI en cuivre. Le 6G-SDI peut, quant à lui, être acheminé sur 12 km.

Blackmagicdesign MiniConverter Optical Fiber 4K SDI LOCK SDI OUT OPTICAL LOCK SDI IN OPTICAL OUT OPTICAL IN Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V 1 2 3 4 5 6

Connecteurs

1 Port USB Mini-B

Le logiciel interne du Mini Converter peut être mis à jour à l'aide du port USB.

2 Sortie optique

La sortie fibre optique prend en charge les câbles optiques monomodes équipés d'un connecteur LC.

3 Entrée optique

L'entrée fibre optique prend en charge les câbles optiques monomodes équipés d'un connecteur LC.

4 Sortie SDI

Sortie vidéo SDI sur connecteur BNC, permettant une connexion à des équipements SDI traditionnels.

5 Entrée SDI

Entrée SDI sur connecteur BNC, permettant une connexion à des équipements SDI traditionnels.

6 Allmentation +12V

Entrée d'alimentation 12 volts.

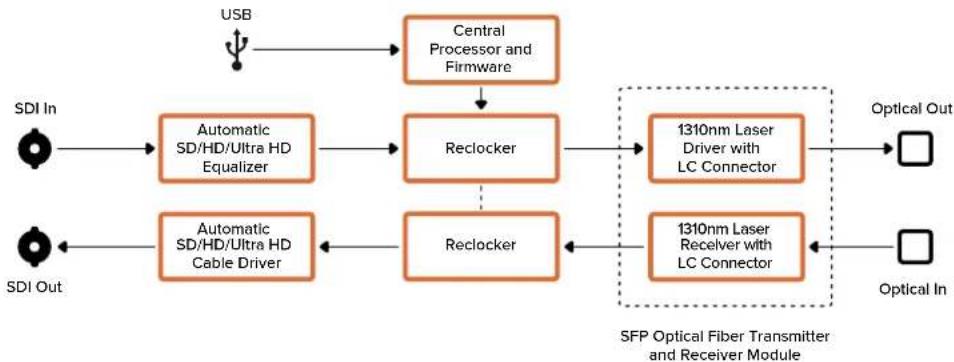

Schéma fonctionnel du Mini Converter Optical Fiber 4K

Ce convertisseur convertit de la vidéo SD et HD jusqu'en 12G-SDI en fibre optique et vice-versa simultanément.

Vous pouvez insérer un module SFP fibre optique compatible qui prend en charge les vidéos 3G, 6G ou 12G-SDI dans le logement fibre optique.

Votre convertisseur va automatiquement détecter le format de l'entrée vidéo et régler la sortie sur le format correspondant. Les deux directions de conversion sont complètement indépendantes.

Ce convertisseur est idéal si vous avez besoin d'envoyer et de recevoir des signaux SDI sur de plus longues distances qu'avec des câbles SDI standard. Par exemple, grâce à la fibre optique, la vidéo SD peut être acheminée sur 45 km, au lieu de 90 mètres avec un câble SDI en cuivre. Le 12G-SDI peut, quant à lui, être acheminé sur 6 km!

Blackmagicdesign OPTICAL OUT/IN SDI OUT MiniConverter Optical Fiber 12G ULTRAHD 12G SDI SDI IN POWER 16 to 36V 1 2 3 4 5

Connecteurs

1 Sortie optique

La sortie fibre optique prend en charge les câbles optiques monomodes équipés d'un connecteur LC.

2 Entrée optique

L'entrée fibre optique prend en charge les câbles optiques monomodes équipés d'un connecteur LC.

3 Sortie SDI

Sortie vidéo SDI sur un connecteur BNC, permettant une connexion à des équipements SDI.

4 Entrée SDI

Entrée SDI sur un connecteur BNC, permettant une connexion à des équipements SDI.

5 ALIMENTATION +6 à 36V

Entrée d'alimentation 6-36 volts. Pour éviter toute déconnexion accidentelle, les vis de support peuvent être fixées de manière sécurisée sur le connecteur d'alimentation.

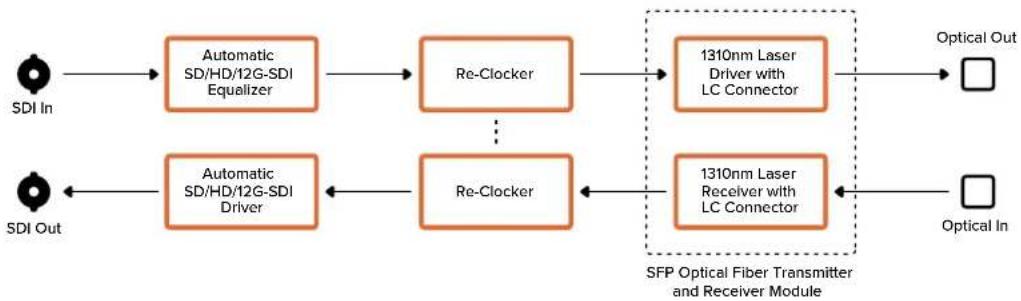

Schéma fonctionnel du Mini Converter Optical Fiber 12G

Le Mini Converter Quad SDI to HDMI 4K permet de convertir des signaux Ultra HD SDI single link, dual link et quad link aux nouveaux projecteurs et téléviseurs Ultra HD qui prennent en charge l'Ultra HD à partir d'une seule sortie HDMI. Vous pouvez également convertir n'importe quelle entrée en HDMI :

SD SDI.
HD-SDI.
- 3G-SDI Single link
- 6G-SDI Single link
- HD-SDI Dual link

- Ultra HD 3G-SDI Dual link.

- Ultra HD HD-SDI Quad link.

Lorsque la sortie HDMI détecte un moniteur HD ou une HDTV, le signal de sortie est automatiquement down-converti. Utilisez les entrées 1 et 2 uniquement avec un signal dual link valide.

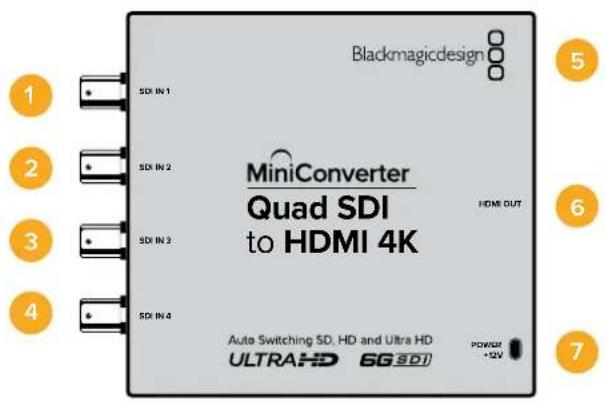

Blackmagicdesign MiniConverter Quad SDI to HDMI 4K HDMI OUT Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI POWER +12V

Connecteurs

Les formats pris en charge sont listés sous chaque entrée SDI :

1 Entrée SDI 1

• SD/HD-SDI
• 3G-SDI Single link
• 6G-SDI Single link
• HD-SDI Dual link canal A
  – Ultra HD 3G-SDI Dual link canal A
  – Ultra HD HD-SDI Quad link canal A

2 Entrée SDI 2

• HD-SDI Dual link canal B
  – Ultra HD 3G-SDI Dual link canal B
  – Ultra HD HD-SDI Quad link canal B

3 Entrée SDI 3

– Ultra HD HD-SDI Quad link canal C

4 Entrée SDI 4

– Ultra HD HD-SDI Quad link canal D

5 Port USB Mini-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

6 HDMI

Sortie vidéo HDMI de type A.

7 Allimentation +12V

Entrée d'alimentation 12 volts.

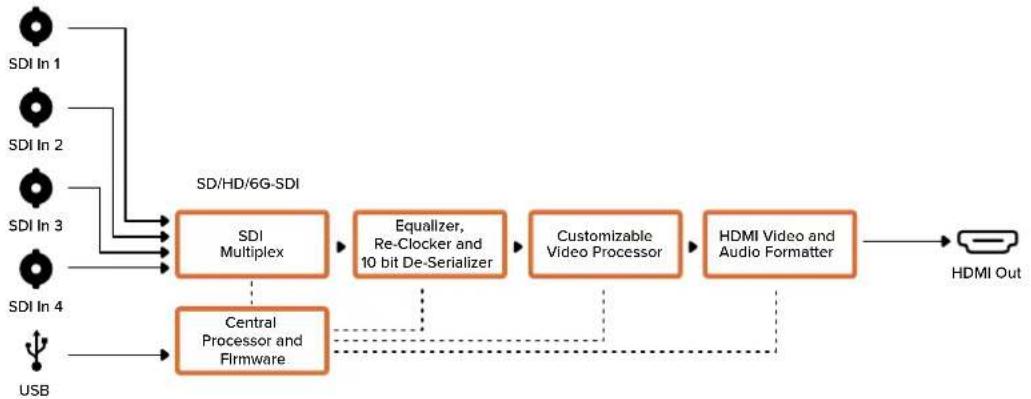

Schéma fonctionnel du Mini Converter Quad SDI to HDMI 4K

Le Mini Converter SDI Multiplex 4K permet d'effectuer les conversions suivantes :

• Distribuer un signal SD/HD et 6G-SDI vers les quatre sorties.
• Distribuer un signal HD-SDI dual link vers les quatre sorties 3G-SDI.
• 3G-SDI single link vers HD-SDI dual link. La sortie dual link est distribuée sur les deux paires de sorties.

- 6G-SDI single link vers 3G-SDI dual link ou 1.5G-SDI quad link.

- Ultra HD HD-SDI quad link vers 6G-SDI single link, ou Ultra HD 3G-SDI dual link afin de pouvoir connecter des sources Ultra HD à des écrans Ultra HD dual link. La sortie dual link est distribuée sur les deux paires de sorties.

- 3G-SDI dual link vers 6G-SDI single link.

- Ultra HD 3G-SDI dual link vers Ultra HD HD-SDI quad link afin de pouvoir connecter les toutes dernières sources Ultra HD dual link à des écrans Ultra HD quad link.

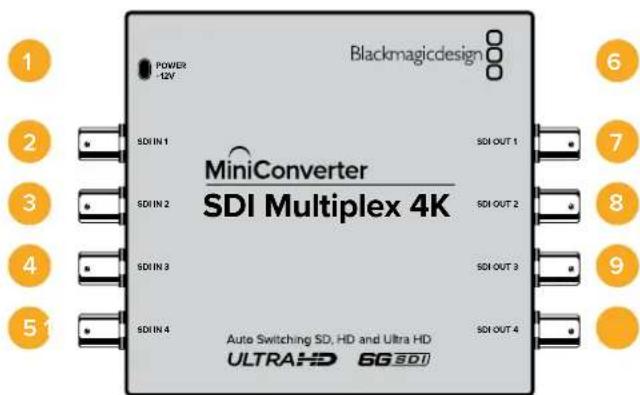

Blackmagicdesign 1 POWER -12V SDI IN 1 SDI OUT 1 SDI IN 2 SDI OUT 2 SDI IN 3 SDI OUT 3 SDI IN 4 SDI OUT 4 MiniConverter SDI Multiplex 4K Auto Switching SD, HD and Ultra HD ULTRAHD 6G SDI

Connecteurs

1 Alimentation +12V

• Entrée d'alimentation 12 volts.
• Formats pris en charge pour chaque entrée SDI :

2 Entrée SDI 1

• SD/HD-SDI
• 3G-SDI Single link
• 6G-SDI Single link
• HD-SDI Dual link canal A
  – Ultra HD 3G-SDI Dual link canal A
• Ultra HD HD-SDI Quad link canal A

3 Entrée SDI 2

• HD-SDI Dual link canal B
• Ultra HD 3G-SDI Dual link canal B
  – Ultra HD HD-SDI Quad link canal B

4 Entrée SDI 3

– Ultra HD HD-SDI Quad link canal C

5 Entrée SDI 4

– Ultra HD HD-SDI Quad link canal D

6 Port USB Mini-B

Offre une connexion vers le logiciel Blackmagic Converters Setup via un ordinateur Mac OS ou Windows. Le logiciel interne du Mini Converter peut également être mis à jour à l'aide du port USB.

Les formats pris en charge sont listés sous chaque sortie SDI :

7 Sortie SDI 1

• SD/HD-SDI
• 3G-SDI Single link
• 6G-SDI Single link
  – HD-SDI Dual link canal A
  – Ultra HD 3G-SDI Dual link canal A
  – Ultra HD HD-SDI Quad link canal A

8 Sortie SDI 2

• SD/HD-SDI
• 3G-SDI Single link
• 6G-SDI Single link
  – HD-SDI Dual link canal B
  – Ultra HD 3G-SDI Dual link canal B
  – Ultra HD HD-SDI Quad link canal B

9 Sortle SDI 3

• SD/HD-SDI
• 3G-SDI Single link
• 6G-SDI Single link
  – HD-SDI Dual link canal A
  – Ultra HD 3G-SDI Dual link canal A
  – Ultra HD HD-SDI Quad link canal C

10 Sortle SDI 4

• SD/HD-SDI
• 3G-SDI Single link
• 6G-SDI Single link
  – HD-SDI Dual link canal B
  – Ultra HD 3G-SDI Dual link canal B
  – Ultra HD HD-SDI Quad link canal D

Interrupteurs

Les interrupteurs du Mini Converter SDI Multiplex 4K donnent accès aux paramètres suivants :

Mini Converter SDI Multiplex 4K OFF ON 8 7 6 5 4 3 2 1 CONVERSION Single Link 6G/3G to Dual Link 3G/1.5G ON □□□□□□□□□ OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 Single Link 6G to Quad Link 1.5G ON □□□□□□□□□ OFF □□□□□□□□□ 8 7 6 5 4 3 2 1 Dual Link 3G/1.5G to Single Link 6G/3G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 Dual Link 3G to Quad Link 1.5G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 Quad Link 1.5G to Single Link 6G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1 Quad Link 1.5G to Dual Link 3G ON □□□□□□□□ OFF □□□□□□□□ 8 7 6 5 4 3 2 1

La légende située sous le convertisseur vous donne toutes les informations nécessaires pour changer les paramètres de conversion.

Interrupteurs 8, 7 et 6 - Conversion de format

Les interrupteurs 8, 7 et 6 permettent de régler les conversions telles que HD-SDI dual link vers HD-SDI single link, ou Ultra HD quad link vers Ultra HD single link.

Interrupteur 1 - Processing ON/OFF

Lorsque l'interrupteur 1 est réglé sur OFF, le Mini Converter SDI Multiplex 4K fait office de distributeur de signal afin d'acheminer 4 sorties SD/HD/6G-SDI.

Exemple de paramétrage des interrupteurs

Convertissez un signal Ultra HD quad link en Ultra HD dual link en réglant l'interrupteur 8 sur ON et l'interrupteur 7 sur OFF.

Tableau de connexions SDI

Conversion	Interrupteur8	Interrupteur7	Interrupteur6	Interrupteur1 Schéma
6G/3G-SDI Single Link vers 3G/1.5G-SDI Dual Link	ON ON ON ON
6G-SDI Single Link vers 1.5G-SDI Quad Link	ON OFF ON ON
3G/1.5G-SDI Dual Link vers 6G/3G-SDI Single Link	ON ON OFF ON
3G-SDI Dual Link vers 1.5G-SDI Quad Link	ON OFF OFF ON
1.5G-SDI Quad Link vers 6G-SDI Single Link	OFF ON ON ON
1.5G-SDI Quad Link vers 3G-SDI Dual Link	OFF OFF ON ON

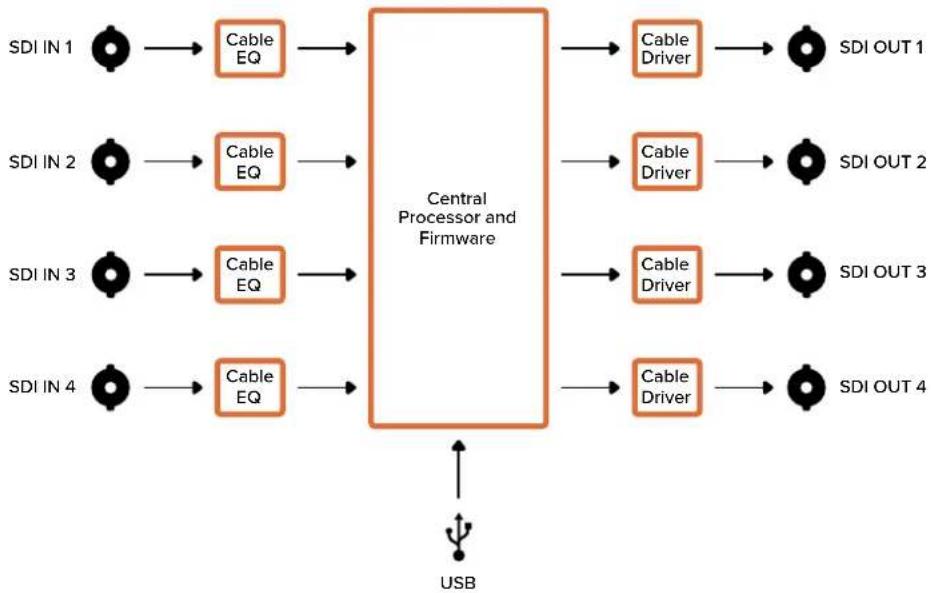

Schéma fonctionnel du Mini Converter SDI Multiplex 4K

Mise à jour du logiciel interne

Si votre Blackmagic Converter possède un connecteur USB, vous pouvez mettre à jour le logiciel interne via l'utilitaire Blackmagic Converters Setup. Vous pouvez télécharger la dernière version du logiciel sur la page d'assistance de Blackmagic Design www.blackmagicdesign.com/fr/support.

Lorsque vous mettez à jour les Blackmagic Micro Converters, vous n'avez pas besoin de les brancher à une source d'alimentation car ils sont déjà alimentés via le port USB.

Avec les Blackmagic Mini Converters, veillez à ce que le convertisseur soit alimenté avant de le connecter à votre ordinateur via USB.

1 Branchez le convertisseur à une source d'alimentation.
2 Connectez un câble USB entre l'ordinateur et le convertisseur, puis lancez le Blackmagic Converter Setup.

Le nom de votre convertisseur Blackmagic s'affiche sur la page d'accueil de votre utilitaire. Si plus d'un convertisseur est connecté via USB, cliquez sur les flèches situées de part et d'autre de la page d'accueil afin de sélectionner le convertisseur souhaité.

Si le Blackmagic Converters Setup détecte une version plus ancienne du logiciel, il vous invitera à le mettre à jour.

Si aucun convertisseur n'est connecté, la page d'accueil affiche le message No converters found. Si un convertisseur est connecté à votre ordinateur via USB, mais qu'il n'est pas alimenté, il se peut que la page d'accueil affiche le message No power connected. Il suffit alors de brancher le convertisseur à une source d'alimentation pour accéder aux paramètres.

Si le Blackmagic Converters Setup contient une version du logiciel plus récente que celle installée sur votre convertisseur Blackmagic, une mise à jour vous sera proposée. Suivez simplement les instructions à l'écran pour effectuer la mise à jour.

Assistance

Obtenir de l'aide

Le moyen le plus rapide d'obtenir de l'aide est de consulter les pages d'assistance en ligne de Blackmagic Design et de consulter les informations les plus récentes concernant votre convertisseur Blackmagic.

Pages d'assistance en ligne de Blackmagic Design

Les dernières versions du manuel, du logiciel et des notes d'assistance peuvent être consultées sur la page d'assistance technique de Blackmagic Design : www.blackmagicdesign.com/fr/support.

Forum Blackmagic Design

Le forum Blackmagic Design est une source d'information utile qui offre des idées innovantes pour vos productions. Cette plate-forme d'aide vous permettra également d'obtenir des réponses rapides à vos questions, car un grand nombre de sujets peuvent avoir déjà été abordés par d'autres utilisateurs. Pour vous rendre sur le forum : http://forum.blackmagicdesign.com

Contacter le service d'assistance de Blackmagic Design

Si vous ne parvenez pas à trouver l'aide dont vous avez besoin sur la page d'assistance ou sur notre forum, veuillez utiliser l'option « Envoyez un email », accessible sur la page d'assistance pour envoyer une demande d'aide par email. Vous pouvez également cliquer sur le bouton « Trouver un support technique » et contacter ainsi le centre d'assistance technique Blackmagic Design le plus proche de chez vous.

Vérification du logiciel actuel

Pour vérifier quelle version du logiciel Blackmagic Converter Setup est installée sur votre ordinateur, ouvrez la fenêtre About Blackmagic Converter Setup.

• Sur Mac OS, ouvrez le logiciel Blackmagic Converter Setup dans le dossier Applications. Sélectionnez À propos de Blackmagic Converter Setup dans le menu d'application pour connaître le numéro de version.
• Sur Windows, ouvrez le logiciel Blackmagic Converters Setup dans le menu de Démarrage. Cliquez sur le menu Aide et sélectionnez À propos de Blackmagic Converter Setup pour connaître le numéro de version.

Comment obtenir les dernières mises à jour du logiciel

Après avoir vérifié la version du logiciel Blackmagic Converter Setup installée sur votre ordinateur, veuillez visiter le centre d'assistance technique de Blackmagic Design à l'adresse suivante www.blackmagicdesign.com/fr/support pour vérifier les dernières mises à jour. Même s'il est généralement conseillé d'installer les dernières mises à jour, il est prudent d'éviter d'effectuer ces mises à jour au milieu d'un projet important.

Avis règlementaires

Élimination des déchets d'équipements électriques et électroniques au sein de l'Union européenne.

Le symbole imprimé sur ce produit indique qu'il ne doit pas être jeté avec les autres déchets. Cet appareil doit être déposé dans un point de collecte agréé pour être recyclé. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et d'assurer le recyclage de ces équipements dans le respect de l'homme et de l'environnement. Pour obtenir plus d'informations sur les points de collecte pour recycler votre appareil, veuillez contacter l'organisme responsable du recyclage dans votre région ou le revendeur du produit.

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe A, en vertu du chapitre 15 des règles de la FCC. Ces limites ont pour objectif d'assurer une protection suffisante contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet appareil génère, utilise et émet de l'énergie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des communications radio. L'utilisation de cet équipement en zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas il sera demandé à l'utilisateur de corriger ces interférences à ses frais.

L'utilisation de cet appareil est soumise aux deux conditions suivantes :

1 Cet appareil ne doit pas causer d'interférences nuisibles.
2 Cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer des opérations non désirées.

BMD-SDItoHDMI (A)

BMD-HDMItoSDI (B)

BMD-SDItoAnalog (A)

BMD-AnalogtoSDI (A)

BMD-SDltoAudio (A)

Déclaration de ISDE Canada

Cet appareil est conforme aux normes canadiennes relatives aux appareils numériques de Classe A. Toute modification ou utilisation de ce produit en dehors de son utilisation prévue peut annuler la conformité avec ces normes.

Les connexions aux interfaces HDMI doivent être effectuées avec des câbles HDMI blindés d'excellente qualité.

Cet équipement a été testé pour être en conformité avec une utilisation prévue dans un environnement commercial. Si cet équipement est utilisé dans un environnement domestique, il peut provoquer des interférences radio.

Informations de sécurité

Les pièces de cet appareil ne sont pas réparables par l'opérateur. Toute réparation/opération d'entretien doit être effectuée par un centre de service Blackmagic Design.

Certains produits peuvent être connectés à des modules SFP fibre optique.

Utilisez seulement des modules SFP équipés de lasers de classe 1.

Modules SFP Blackmagic Design recommandés:

3G-SDI: PL-4F20-311C
6G-SDI: PL-8F10-311C
12G-SDI: PL-TG10-311C

Déclaration de l'État de Californie.

Ce produit est susceptible de vous exposer à des produits chimiques, dont des traces de polybromobiphényle dans les parties en plastique, reconnu par l'État de Californie comme étant responsable de cancers, d'anomalies congénitales ou d'autres effets nocifs sur la reproduction.

Pour de plus amples informations, veuillez vous rendre sur www.P65Warnings.ca.gov.

Garantie

Garantie limitée

Par la présente, Blackmagic Design garantit que les produits Blackmagic Converter seront exempts de défauts matériels et de fabrication pendant une durée de 36 mois à compter de la date d'achat, ceci excluant les connecteurs, câbles, ventilateurs, modules à fibre optique, fusibles, claviers et batteries qui seront exempts de défauts matériels et de fabrication pendant une durée de 12 mois à compter de la date d'achat. Si un produit s'avère défectueux pendant la période de garantie, Blackmagic Design peut, à sa seule discrétion, réparer le produit défectueux sans frais pour les pièces et la main-d'œuvre, ou le remplacer.

Pour se prévaloir du service offert en vertu de la présente garantie, il vous incombe d'informer Blackmagic Design de l'existence du défaut avant expiration de la période de garantie, et de prendre les mesures nécessaires pour l'exécution des dispositions de ce service. Le consommateur a la responsabilité de s'occuper de l'emballage et de l'expédition du produit défectueux au centre de service nommément désigné par Blackmagic Design, en frais de port prépayé. Il incombe au consommateur de payer tous les frais de transport, d'assurance, droits de douane et taxes et toutes autres charges relatives aux produits qui nous auront été retournés, et ce quelle que soit la raison.

La présente garantie ne saurait en aucun cas s'appliquer à des défauts, pannes ou dommages causés par une utilisation inappropriée ou un entretien inadéquat ou incorrect. Blackmagic Design n'a en aucun cas l'obligation de fournir un service en vertu de la présente garantie : a) pour réparer les dommages résultant de tentatives de réparations, d'installations ou tous services effectués par du personnel non qualifié par Blackmagic Design, b) pour réparer tout dommage résultant d'une utilisation inadéquate ou d'une connexion à du matériel incompatible, c) pour réparer tout dommage ou dysfonctionnement causés par l'utilisation de pièces ou de fournitures n'appartenant pas à la marque de Blackmagic Design, d) pour examiner un produit qui a été modifié ou intégré à d'autres produits quand l'impact d'une telle modification ou intégration augmente les délais ou la difficulté d'examiner ce produit. CETTE GARANTIE REMPLACE TOUTE GARANTIE EXPLICITE OU IMPLICITE. BLACKMAGIC DESIGN ET SES REVENDEURS DÉCLINENT EXPRESSÉMENT TOUTE GARANTIE IMPLICITE DE COMMERCIALISATION OU D'ADAPTATION DANS QUELQUE BUT QUE CE SOIT. LA RESPONSABILITÉ DE BLACKMAGIC DESIGN POUR RÉPARER OU REMPLACER UN PRODUIT S'AVÉRANT DÉFECTUEUX CONSTITUE LA TOTALITÉ ET LE SEUL RECOURS EXCLUSIF PRÉVU ET FOURNI AU CONSOMMATEUR POUR TOUT DOMMAGE INDIRECT, SPÉCIFIQUE, ACCIDENTEL OU CONSÉCUTIF, PEU IMPORTE QUE BLACKMAGIC DESIGN OU SES REVENDEURS AIENT ÉTÉ INFORMÉS OU SE SOIENT RENDU COMPTE AU PRÉALABLE DE L'ÉVENTUALITÉ DE CES DOMMAGES. BLACKMAGIC DESIGN NE PEUT ÊTRE TENU POUR RESPONSABLE DE TOUTE UTILISATION ILLICITE OU ABUSIVE DU MATÉRIEL PAR LE CONSOMMATEUR. BLACKMAGIC DESIGN N'EST PAS RESPONSABLE DES DOMMAGES RÉSULTANT DE L'UTILISATION DE CE PRODUIT. LE CONSOMMATEUR MANIPULE CE PRODUIT À SES SEULS RISQUES.

© Copyright 2021 Blackmagic Design. Tous droits réservés. 'Blackmagic Design', 'DeckLink', 'HDLink', 'Workgroup Videohub', 'Multibridge Pro', 'Multibridge Extreme', 'Intensity' et 'Leading the creative video revolution' sont des marques déposées aux États-Unis et dans d'autres pays. Tous les autres noms de société et de produits peuvent être des marques déposées des sociétés respectives auxquelles ils sont associés.

Blackmagic

Converters
