РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DM40BT PIONEER

На указанном выше сайте поддержки Pioneer DJ содержатся раздел часто задаваемых вопросов, информация по программному обеспечению, а также различные другие типы информации и услуг, позволяющие использовать ваше изделие более лучшим образом.

Инструкции по эксплуатации

操作手册

取扱説明書

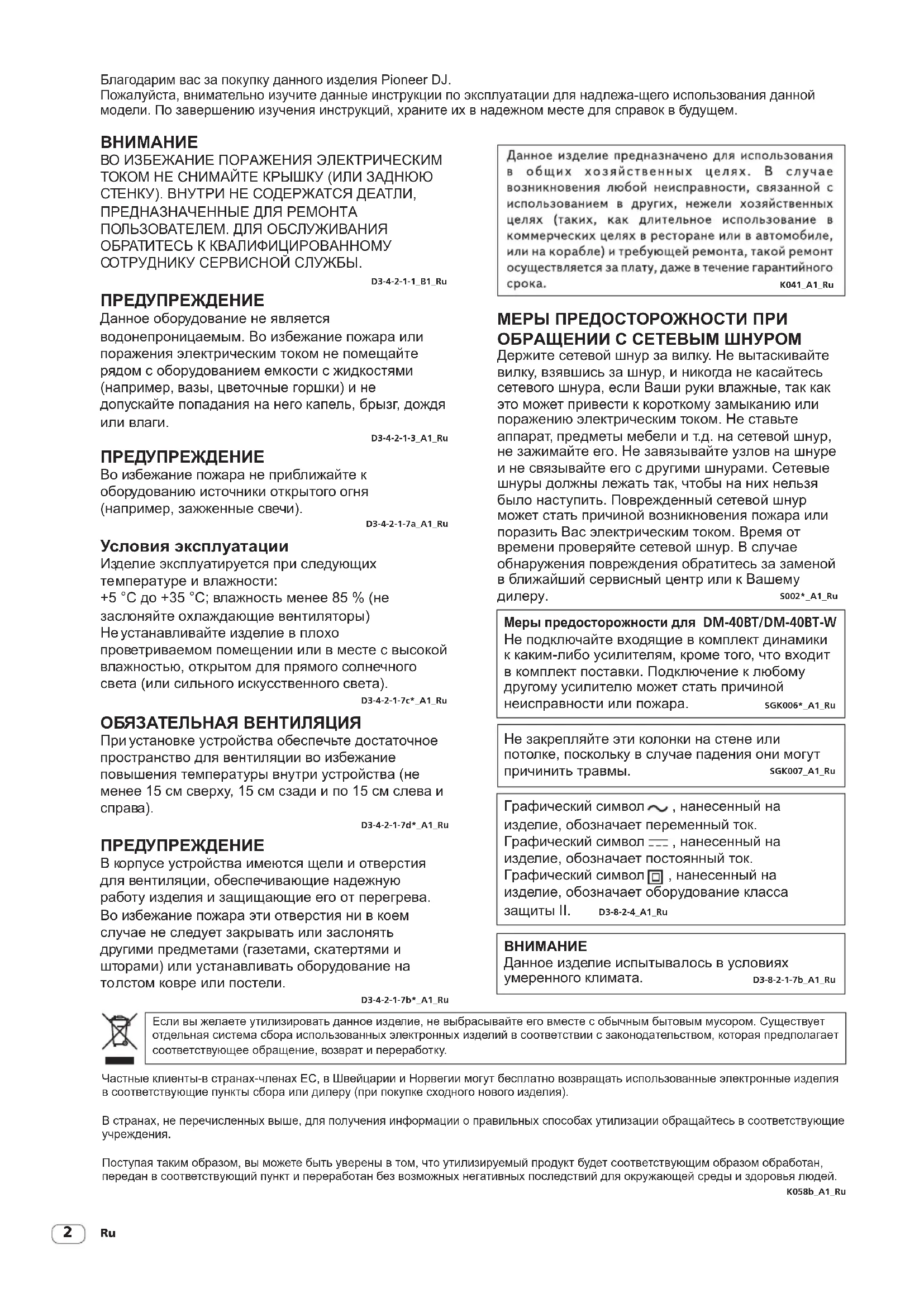

Благодарим вас за покупку данного изделия Pioneer DJ.

Пожалуйста, внимательно изучите данные инструкции по эксплуатации для надлежа-щего использования данной модели. По завершению изучения инструкций, храните их в надежном месте для справок в будущем.

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является

водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги.

D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности:

+5 °C до +35 °C; влажность менее 85 % (не

заслоняйте охлаждающие вентиляторы)

Не устанавливайте изделие в плохо

проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 15 см сверху, 15 см сзади и по 15 см слева и справа).

D3-4-2-1-7d*_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

В корпусе устройства имеются щели и отверстия для вентиляции, обеспечивающие надежную работу изделия и защищающие его от перегрева. Во избежание пожара эти отверстия ни в коем случае не следует закрывать или заслонять другими предметами (газетами, скатертями и шторами) или устанавливать оборудование на толстом ковре или постели.

D3-4-2-1-7b*_A1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока. K041_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший сервисный центр или к Вашему дилеру. S002*_A1_Ru

Меры предосторожности для DM-40BT/DM-40BT-W

Не подключайте входящие в комплект динамики к каким-либо усилителям, кроме того, что входит в комплект поставки. Подключение к любому другому усилителю может стать причиной неисправности или пожара. SGK006*_A1_Ru

Не закрепляйте эти колонки на стене или потолке, поскольку в случае падения они могут причинить травмы. SGK007_A1_Ru

Графический символ ∼ , нанесенный на изделие, обозначает переменный ток.

Графический символ —— , нанесенный на изделие, обозначает постоянный ток.

Графический символ ☐ , нанесенный на изделие, обозначает оборудование класса защиты II. D3-8-2-4_A1_Ru

ВНИМАНИЕ

Данное изделие испытывалось в условиях умеренного климата. D3-8-2-1-7b_A1_Ru

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b_A1_Ru

Прочитайте перед использованием (Важно)

До начала

Свойства

• Сочетание низкочастотного фазоинвертора на передней панели и технологии Groove обеспечивает потрясающее качество звучания.
  • Выпуклый диффузор в волноводе новой формы улучшает направленность на высоких частотах и обеспечивает объемное звучание.
• Несмотря на компактность, система удивляет своими насыщенными басами и чистотой звучания.
  • Поддерживает форматы AAC и Qualcomm aptX™ для более качественного воспроизведения звука через Bluetooth.
• Кнопка сопряжения на передней панели позволяет сопрягать устройства одним нажатием.

Проверка комплектности

• Силовой кабель x1
  • Инструкции по эксплуатации (данный документ)
  • Переходной аудиокабель (стереофонический мини-штекер 3,5 мм – RCA) x1
• Соединительный кабель x1
• Подложки x1

Части системы и их назначение

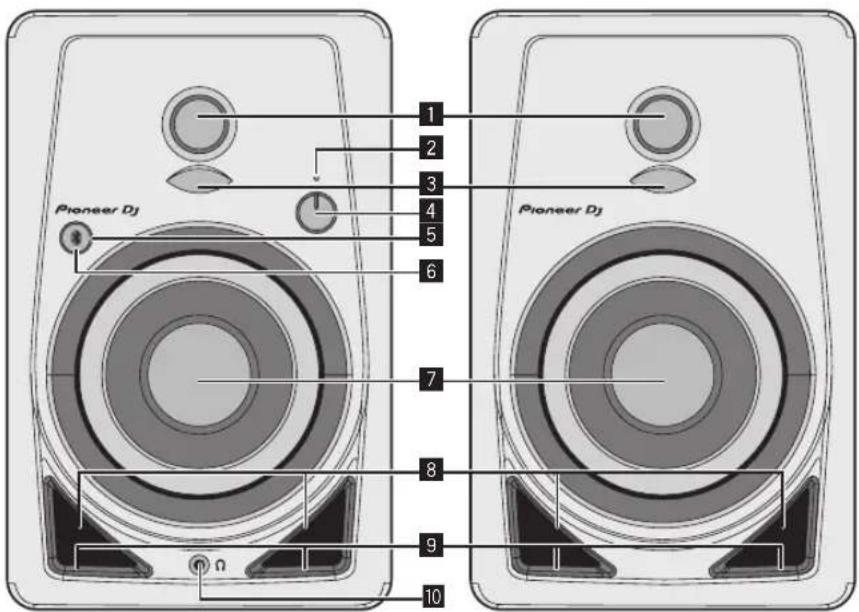

Фронтальная панель

Pioneer Dj 1 2 3 4 5 6 7 8 9 10

1 Мягкие купольные высокочастотные динамики диаметром 3/4 дюйма
2 Индикатор POWER Подсветка включается/отключается при включении/отключении питания. В режиме ожидания индикатор не горит.
3 Диффузоры Улучшают направленность на высоких частотах и обеспечивают объемный звук.
4 Ручка LEVEL Служит для регулирования громкости.
5 Кнопка сопряжения Выполняет сопряжение с устройством Bluetooth. Кнопка также выполняет функции паузы и воспроизведения при проигрывании музыки через Bluetooth. Подробную информацию см. в разделе «Прослушивание музыки с устройства Bluetooth» (стр. 6).

6 Индикатор сопряжения (стр. 6)
Мигает: выполняется или ожидается сопряжение
Горит: подключено к устройству Bluetooth
7 Низкочастотные динамики диаметром 4 дюйма из стекловолокна
8 Низкочастотные фазоинверторы
9 Канавки Регулируют воздушный поток через отверстия низкочастотных фазоинверторов для плавного воспроизведения низких частот.
10 Разъем для наушников Гнездо под стереофонический мини-штекер 3,5 мм. При подключении наушников динамики отключаются и звук воспроизводится только через наушники.

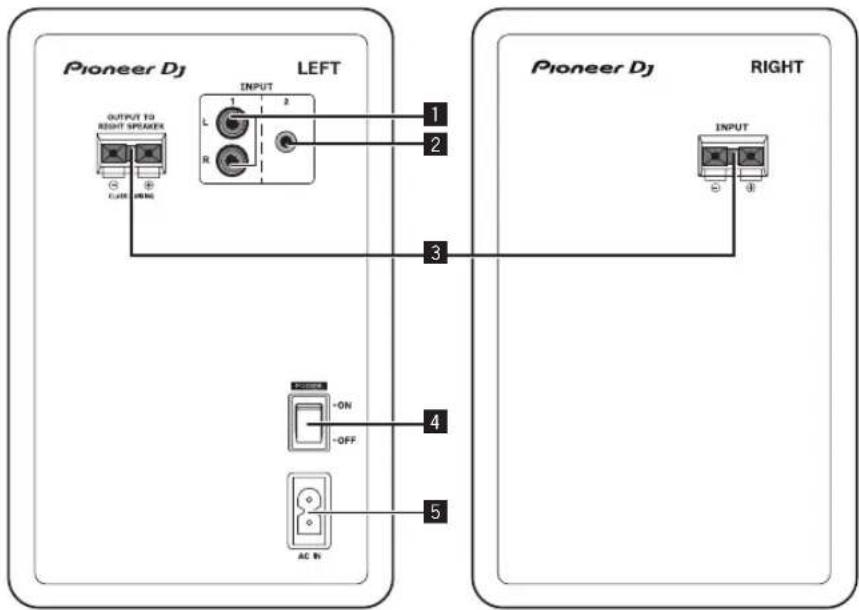

Задняя панель
    subgraph_Left_Pioneer_DJ["LEFT"]
        A["OUTPUT TO RIGHT SPEAKER"] --> B["INPUT L"]
        B --> C["R"]
        D["OUTPUT TO RIGHT Speaker"] --> E["INPUT R"]
        F["OUTPUT TO RIGHT Speaker"] --> G["OUTPUT S"]
        H["OUTPUT TO RIGHT Speaker"] --> I["OUTPUT S"]
    end
    subgraph_Right_Pioneer_DJ["RIGHT"]
        J["OUTPUT"] --> K["INPUT"]
        K --> L["OUTPUT S"]
        M["OUTPUT"] --> N["OUTPUT S"]
        O["OUTPUT"] --> P["OUTPUT S"]
        Q["OUTPUT"] --> R["OUTPUT S"]
        S["OUTPUT"] --> T["OUTPUT S"]
        U["OUTPUT"] --> V["OUTPUT S"]
        W["OUTPUT"] --> X["OUTPUT S"]
        Y["OUTPUT"] --> Z["OUTPUT S"]
        AA["OUTPUT"] --> AB["OUTPUT S"]
        AC["OUTPUT"] --> AD["OUTPUT S"]
        AE["OUTPUT"] --> AF["OUTPUT S"]
        AG["OUTPUT"] --> AH["OUTPUT S"]
        AI["OUTPUT"] --> AJ["OUTPUT S"]
        AK["OUTPUT"] --> AL["OUTPUT S"]
        AM["OUTPUT"] --> AN["OUTPUT S"]
        AO["OUTPUT"] --> AP["OUTPUT S"]
        AQ["OUTPUT"] --> AR["OUTPUT S"]
        AS["OUTPUT"] --> AT["OUTPUT S"]
        AU["OUTPUT"] --> AV["OUTPUT S"]
        AW["OUTPUT"] --> AX["OUTPUT S"]
        AY["OUTPUT"] --> AZ["OUTPUT S"]
        BA["OUTPUT"] --> BB["OUTPUT S"]
        BC["OUTPUT"] --> BD["OUTPUT S"]
        BE["OUTPUT"] --> BF["OUTPUT S"]
        BG["OUTPUT"] --> BH["OUTPUT S"]
        BI["OUTPUT"] --> BJ["OUTPUT S"]
        BK["OUTPUT"] --> BL["OUTPUT S"]
        BM["OUTPUT"] --> BN["OUTPUT S"]
        BO["OUTPUT"] --> BP["OUTPUT S"]
        BQ["OUTPUT"] --> BR["OUTPUT S"]
        BS["OUTPUT"] --> BT["OUTPUT S"]
        BU["OUTPUT"] --> BV["OUTPUT S"]
        BW["OUTPUT"] --> BX["OUTPUT S"]
        BY["OUTPUT"] --> BZ["OUTPUT S"]
        CA["OUTPUT"] --> CB["OUTPUT S"]
        CC["OUTPUT"] --> CD["OUTPUT S"]
        DE["OUTPUT"] --> DF["OUTPUT S"]
        DG["OUTPUT"] --> DH["OUTPUT S"]
        DI["OUTPUT"] --> DJ["OUTPUT S"]
        DK["OUTPUT"] --> DL["OUTPUT S"]
        DV["OUTPUT"] --> DW["OUTPUT S"]
        DX["OUTPUT"] --> DXB["OUTPUT S"]
        DXB --> DXC["OUTPUT S"]
    end

1 Разъемы INPUT 1 (стерео)

Несбалансированные входы под штекеры типа RCA.

2 Разъемы INPUT 2 (стерео)

Несбалансированный вход под стереофонический мини-штекер 3,5 мм.

3 Соединительные разъемы динамиков

С помощью поставляемого в комплекте кабеля подключите правый и левый динамики.

Подключайте динамики только к усилителю, входящему в состав данной системы. Невыполнение этого требования может привести к повреждению или возгоранию системы.

4 Переключатель POWER

Включение и отключение питания данного аппарата.

5 Разъем питания переменного тока AC IN

Подключите силовой кабель к разъему AC IN, а затем к электрической розетке.

После завершения всех подключений между устройствами подключите силовой кабель.

Используйте только поставляемый в комплекте силовой кабель.

ВНИМАНИЕ

Выключатель POWER данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a*_A1_Ru

ПРЕДОСТЕРЕЖЕНИЕ

• Данный продукт оснащен функцией автоматического перехода в режим ожидания. В отсутствие звукового сигнала в течение заданного времени (прибл. 30 минут) индикатор питания гаснет и система переходит в режим ожидания с низким энергопотреблением независимо от того, установлено ли соединение Bluetooth.
• Если продукт переходит в режим ожидания при установленном соединении Bluetooth, соединение Bluetooth прерывается, а индикатор Bluetooth гаснет.
• При поступлении входного аудиосигнала из входных терминалов в режиме ожидания система включается автоматически. Более того, продукт также включается при нажатии кнопки сопряжения Bluetooth в режиме ожидания.
• Отключение функции автоматического перехода в режим ожидания не предусмотрено.

Установка и подключение

Процедура установки

Условия в помещении прослушивания оказывают тонкое влияние на звучание воспроизводимых колонками звуков. Для достижения оптимальных условий прослушивания, перед тем как приступить к установке, обратите надлежащее внимание на условия в месте установки.

• Устанавливайте колонки на уровне ушей.
- Для получения естественного стереофонического эффекта левая и правая колонки должны быть установлены симметрично на одинаковом расстоянии от слушателя.

- Прикрепите подложки к днищу аппарата для противоскольжения.

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу.

D41-6-4_A1_Ru

- Устанавливайте динамики на равном расстоянии от предполагаемой точки прослушивания, направив их на эту точку так, чтобы они образовывали угол 60 градусов и развернув друг к другу примерно на 30 градусов.

50° до 60°

ПРЕДОСТЕРЕЖЕНИЕ

Обеспечьте достаточное для оптимального охлаждения пространство между динамиками и близлежащими стенами или другими устройствами (не менее 15 см сверху, сзади, справа и слева от каждого динамика). Нехватка свободного пространства между динамиком и стенами или другими устройствами может привести к повышению температуры внутренних компонентов системы, что может стать причиной неправильной работы или повреждения устройства.

Подключения

• При подключении динамиков обязательно отключайте питание и отсоединяйте силовой кабель от розетки.
• Смотрите инструкции по эксплуатации к подключаемому компоненту.

• После завершения всех подключений между устройствами подключите силовой кабель.

• Используйте только поставляемый силовой кабель.

• Соблюдайте осторожность при регулировке громкости звука, поскольку сигналы, передаваемые со входа [INPUT 1], [INPUT 2] и Bluetooth, смешиваются.

Подключение кабелей

Подключение соединительного кабеля, поставляемого в комплекте, к динамикам.

1 Зачистите конец поставляемого в комплекте соединительного кабеля длиной примерно 1 см и удалите с него изоляцию, скручивая при этом жилу кабеля.

После этого убедитесь, что все проволоки жилы надежно скручены между собой.

2 Подключите поставляемый в комплекте соединительный кабель к разъемам левого и правого динамиков.

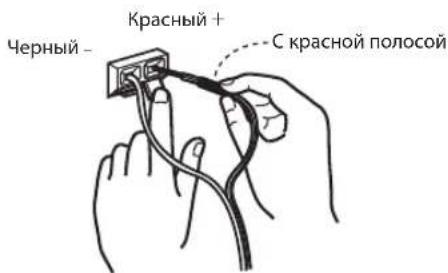

3 Прижимая фиксатор, вставьте жилу кабеля в разъем динамика.

Подключите провод соединительного кабеля с красной полосой к положительному разъему динамика «+» (красному), а другой провод – к отрицательному разъему динамика «-» (черному).

Черный - Красный + С красной полосой

ПРЕДОСТЕРЕЖЕНИЕ

• Подключив провода к разъемам, слегка потяните соединительный кабель, чтобы убедиться, что они надежно закреплены. В результате плохого контакта звук может воспроизводиться с прерыванием или шумами.
• Тщательно скручивайте проволоки жилы соединительного кабеля при его подключении; убедитесь, что они не выступают из разъемов динамика. Выступающие проволоки могут соприкасаться с задней панелью или друг с другом. Это может привести к чрезмерной нагрузке на усилитель и стать причиной неправильной работы или выхода системы из строя.
• Для достижения нормального стереоэффекта обязательно соблюдайте полярность (+, –) левого и правого разъемов при подключении соединительного кабеля к левому и правому динамикам.

Прослушивание музыки с устройства Bluetooth

Эти динамики позволяют вам воспроизводить дорожки, сохраненные на устройстве Bluetooth, без использования проводов.

Используя динамики в первый раз или подключая новое устройство Bluetooth к динамикам, необходимо выполнить сопряжение динамиков и устройства Bluetooth.

Сопряжение (взаимная регистрация устройств) – это операция, необходимая для подключения устройства Bluetooth к динамикам.

Процедура сопряжения и подключения

1 Включите динамики с помощью переключателя [POWER] (Питание).

• Индикатор Bluetooth будет мигать приблизительно 30 секунд, после чего динамики перейдут в режим сопряжения.
• Если индикатор Bluetooth не горит, нажмите и удерживайте кнопку сопряжения не менее 2 секунд, чтобы снова включить режим сопряжения

2 Выполните сопряжение на устройстве Bluetooth.

Выполните операцию, пока динамики находятся в режиме сопряжения.

Подробную информацию см. в инструкции по эксплуатации устройства Bluetooth.

3 Когда индикатор Bluetooth перестанет мигать и начнет светиться постоянно, это значит, что сопряжение (подключение) выполнено.

Если сопряжение не удалось выполнить в течение 30 секунд, индикатор Bluetooth перестанет мигать и погаснет.

- Устройство Bluetooth, которое уже было сопряжено, можно подсоединить, выполнив операцию подключения со стороны устройства Bluetooth при условии, что динамики включены.

Воспроизведение

При воспроизведении музыки на подключенном устройстве Bluetooth она выводится на динамики.

- Нажав кнопку сопряжения во время воспроизведения музыки на устройстве Bluetooth, вы сможете выполнить операцию паузы/воспроизведения (функция кнопки паузы/воспроизведения на устройстве Bluetooth).

ПРЕДОСТЕРЕЖЕНИЕ

• Во время сопряжения (подключения) поднесите устройство Bluetooth к динамикам.
• Во время первого воспроизведения музыки после сопряжения звук может выводиться на большой громкости, поэтому мы рекомендуем снизить ее, прежде чем начать воспроизведение.
• Пауза/воспроизведение с помощью кнопки сопряжения могут быть недоступны в зависимости от используемой программы.
• Подключение к динамикам может быть недоступно в зависимости от устройства Bluetooth.
• Если вы хотите выполнить сопряжение динамиков с другим устройством Bluetooth, отключите функцию Bluetooth на подключенном в данный момент устройстве Bluetooth или отсоедините его от динамиков, прежде чем выполнить сопряжение.
• Динамики сохраняют информацию о сопряжении с максимум восемью устройствами Bluetooth и будут выполнять попытку подсоединиться к последнему сопряженному устройству при нажатии кнопки сопряжения, если динамики при этом не подключены ни к одному устройству Bluetooth.

Предупреждение относительно радиоволн

Данное устройство использует радиоволновую частоту 2,4 ГГц; эта частотная полоса также используется другими беспроводными системами (см. список внизу). В целях предупреждения возникновения помех или разрывов в связи не используйте данное устройство вблизи от подобных приборов или отключайте следующие приборы во время использования устройства:

• Безпроводные телефоны
  • Безпроводные факсы
• Микроволновые печи
• Устройства для беспроводных ЛВС (IEEE802.11b/g)
• Беспроводное аудио-/видеооборудование
• Безпроводные контроллеры для игровых систем
• Микроволновые приборы для ухода за здоровьем
• Некоторые детские наблюдатели (радионяни)

Другое, менее распространенное, оборудование может работать на той же самой частоте:

• Системы защиты от взлома
- Любительские радиостанции (НАМ)
• Системы управления складской логистикой
- Системы распознавания для поездов или специальных автомашин

ПРЕДОСТЕРЕЖЕНИЕ

• Если на экране вашего телевизора появится изображение с шумом, вероятно, устройство Bluetooth® или данное устройство, а также продукты, поддерживаемые этим устройством, препятствуют сигналу от входа для антенны на вашем телевизоре, видеопроигрывателе, спутниковом тюнере и т. п. В таком случае увеличьте расстояние между входом для антенны и устройством Bluetooth или данным устройством, а также продуктами, поддерживаемыми этим устройством.
• Если на пути между данным устройством (включая приборы, поддерживаемые данным устройством) и прибором, оснащенным беспроводной технологией Bluetooth, имеется какое-либо препятствие (например, металлическая дверь, бетонная стена или оловянная фольга с изоляцией), для предотвращения помех и пропадания сигнала может потребоваться изменить местоположение системы.

Рабочий диапазон

Эксплуатация данного устройства ограничивается бытовым применением. (Дальность передачи может уменьшаться в зависимости от среды связи). В следующих местах плохие условия приема или невозможность приема радиоволн может вызвать пропадание или

прекращение звука:

• В железобетонных зданиях или зданиях со стальным или железным каркасом.
  • Вблизи от крупных металлических конструкций.
• В толпе людей или возле здания или препятствия.
• В местах, подверженных воздействию магнитного поля, статического электричества или радиоволновых помех от оборудования радиосвязи, работающего на одинаковой с данным устройством частотной полосе (2,4 ГГц), такого как, например, устройство беспроводной ЛВС 2,4 ГГц или микроволновая печь.
• Если вы живете в густо заселенном месте (квартира в многоквартирном доме, городской дом и т. д.), и ваш сосед разместил микроволновую печь вблизи от вашей системы, вы можете наблюдать радиоволновые помехи. Если это произойдет, переместите устройство в другое место. Когда микроволновая печь не работает, радиоволновых помех наблюдаться не будет.

Отражение радиоволн

Радиоволны, принимаемые данным устройством, включают в себя радиоволны, прямо поступающие с прибора, оснащенного беспроводной технологией Bluetooth, (прямые волны) и радиоволны, поступающие с различных направлений в результате отражения от стен, мебели и здания (отраженные волны). Отраженные волны (в результате препятствий и отражающих предметов) в свою очередь создают большое разнообразие отраженных волн, а также вариации в условиях приема в зависимости от местоположения. Если в результате этого явления надлежащий прием аудиосигналов окажется невозможным, попробуйте немного переместить прибор, оснащенный беспроводной технологией Bluetooth. Также обратите внимание на то, что прием аудиосигналов может прерываться в результате отражения радиоволн при пересечении человеком пространства между данным устройством и прибором, оснащенным беспроводной технологией Bluetooth, или приближении человека к этому пространству.

Дополнительная информация

Возможные неисправности и способы их устранения

• В некоторых случаях неполадка может заключаться на другом компоненте. Проверьте другие компоненты, а также используемые электроприборы. Если проблему невозможно решить, обратитесь в ближайший авторизованный сервисный центр Pioneeg или к дилеру для проведения ремонта.
• Данный аппарат может не срабатывать соответствующим образом по причине статического электричества или других внешних факторов. В таком случае, обычную работу можно возобновить, отсоединив силовой кабель, подождав примерно 5 секунд или более, затем снова подключив силовой кабель.

Общие сведения

Неисправность Проверьте Способ устранения
Не включается питание.	Подключен-ли силовой кабель соответствующим образом?	Подключите силовой кабель к розетке переменного тока.
Нет звука или недостаточно громкий звук от подключенного устройства.	Возможно подключенное устройство настроено неправильно?	Настройте внешний источник сигнала и отрегулируйте уровень громкости.
	Возможно регулятор громкости не установлен в соответствующее положение?	Для увеличения громкости поверните ручку [LEVEL] на передней панели этого устройства по часовой стрелке.
	Возможно к устройству не подается питание?	Переведите расположенный на задней панели этого устройства переключатель [POWER] в положение ON.
Не горит индикатор питания (белый).	Возможно к устройству не подается питание?	Переведите расположенный на задней панели этого устройства переключатель [POWER] в положение ON.
	Возможно динамики находятся в режиме ожидания?	Переведите расположенный на задней панели этого устройства переключатель [POWER] в положение OFF, а затем через несколько секунд снова переведите его в положение ON.
Устройство (при включенном питании) не выходит из режима ожидания.	Возможно уровень входного сигнала слишком низок?	Увеличьте уровень входного сигнала.
Искажение звучания.	Возможно регулятор громкости не установлен в соответствующее положение?	Для уменьшения громкости поверните ручку [LEVEL] на передней панели этого устройства против часовой стрелки.
	Возможно уровень входного сигнала от подключенного устройства выбран неверно?	Отрегулируйте уровень выходного сигнала подключенного устройства.
Звуковые колебания (непрерывное воспроизведение на высокой громкости).	Возможно регулятор громкости не установлен в соответствующее положение?	Для уменьшения громкости поверните ручку [LEVEL] на передней панели этого устройства против часовой стрелки.
Звук воспроизводится только через левый динамик.	Возможно соединительный кабель подключен неверно?	Соедините левый и правый динамики должным образом.
Питание автоматически выключится (переход в режим ожидания).	Звук отсутствовал в течение установленного времени (около 30 минут) или дольше?	Воспроизведите сигнал через гнездо RCA или через вход под стереофонический мини-штекер.Либо нажмите кнопку сопряжения на передней панели данного устройства.
	Уровень входного сигнала слишком низкий? Увеличьте уровень входного сигнала.

При подключении ко входу INPUT 1 или INPUT 2

Неисправность Проверьте Способ устранения
Нет звука или недостаточно громкий звук от подключенного устройства.	Подключены-ли соединительные кабели соответствующим образом?	Подключите соединительные кабели соответствующим образом.
	Не загрязнены-ли терминалы и штекеры? Перед выполнением подключений очистите терминалы и штекеры.
Звук воспроизводится только через один динамик.	Возможно устройство подключено неверно? Подключите устройство к правому и левому входному разъему.
Звук прерывается, или слышен шум.	Надежен ли контакт кабелей подключения?	Отсоедините кабели подключения и подсоедините их заново.

При подключении через Bluetooth

Неисправность Проверьте Способ устранения
Невозможно подключиться, звук прерывается или слышен шум.	Нет ли поблизости устройства, излучающего электромагнитные волны в 2,4 ГГц (микроволновая печь, беспроводное устройство LAN, другое устройство Bluetooth и т. п.)?	Расположите прибор подальше от данного устройства или же выключите устройство, излучающее электромагнитные волны.
	Не слишком ли далеко находится устройство Bluetooth? Возможно, между устройствами есть стена или другая преграда, блокирующая сигнал?	Расположите нужное устройство и подключенное устройство Bluetooth рядом друг с другом. Или же измените положение одного из устройств.
	Не запущена ли на устройстве Bluetooth другая программа (не программа воспроизведения музыки)?	Закройте все программы на устройстве Bluetooth, кроме программы воспроизведения музыки.
	Поддерживает ли устройство Bluetooth, к которому вы хотите подключиться, профиль A2DP?	Используйте устройство Bluetooth, которое поддерживает профиль A2DP.
	Правильно ли выполнено сопряжение с устройством Bluetooth?	Выключите и снова включите питание данного устройства и устройства Bluetooth и выполните сопряжение еще раз.

О торговых марках и зарегистрированных торговых марках

• «Pioneer DJ» является зарегистрированным товарным знаком корпорации PIONEER CORPORATION и используется по лицензии.
- Указанные здесь названия компаний и изделий являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.
- Слово и логотипы Bluetooth® являются зарегистрированными товарными знаками и принадлежат компании Bluetooth SIG, Inc.; использование этих товарных знаков компанией PIONEER DJ Corporation разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам.
- Qualcomm aptX – продукт компании Qualcomm Technologies International, Ltd. Qualcomm является товарным знаком Qualcomm Incorporated, зарегистрированным в США и других странах, и используется с соответствующего разрешения. aptX является товарным знаком компании Qualcomm Technologies International, Ltd., зарегистрированным в США и других странах, и используется с соответствующего разрешения.

Технические характеристики

DM-40BT/DM-40BT-W
Модель Двухполосная активная акустическая система
Усилитель
Выходы усилителя	Левый канал: 21 Вт / 4 Ω, класс AB
	Правый канал: 21 Вт / 4 Ω, класс AB
Входные разъемы RCA – 1 шт.; разъем для мини-штекера 3,5 мм для стереокабеля – 1 шт
Импеданс входа	10 кΩ
Выходные разъемы Наушники – 1
Динамики
Корпус	Фазоинверторный / ламинированная древесноволокнистая плита средней плотности с винило-вым покрытием
Низкочастотный динамик Диаметр 4 дюйма (102 мм), конический
Высокочастотный динамик Диаметр 3/4 дюйма (19 мм), мягкий купольный
Раздел Bluetooth
Версия Bluetooth Спецификация вер. 4.2
Вывод Bluetooth Спецификация класса 2
Используемая частота 2,4 ГГц
Модуляция FH-SS (расширение спектра скачкообразной сменой частоты)
Поддерживаемые профили BluetoothA2DP, AVRCP
Поддерживаемый кодек	SBC, AAC, Qualcomm® aptXTM, Qualcomm® aptXTM Низкое значение задержки
Блок питания / другие параметры
Поддерживаемые уровни напряжения 110 В до 240 В переменного тока, 50 Гц/60 Гц
Энергопотребление 35 Вт
Энергопотребление в режиме ожидания 0,3 Вт
Габаритные размеры (Ш × В × Г)	Левая колонка: 146 × 227 × 223 мм
	Правая колонка: 146 × 227 × 210 мм
Вес	Левая колонка: 2,7 кг
	Правая колонка: 2,2 кг

- Технические характеристики и конструкция данного изделия могут изменяться без уведомления.

• © Pioneer DJ Corporation 2017. Все права защищены.

Примечание:

Корпорация Пайонир Диджей устанавливает следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

D3-7-10-6b_B1_Ru

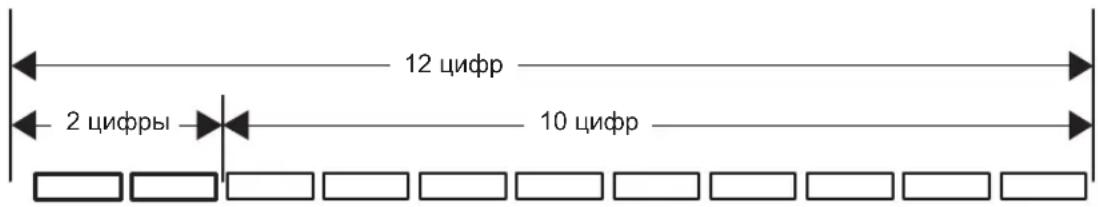

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

Серийный номер

12 цифр 2 цифры 10 цифр

P1 P2
Дата изготовления оборудования

P1 - Год изготовления

Год 2001		2002	2003	2004	2005	2006	2007	2008	2009	2010
Символ	A	B	C	D	E	F	G	H	I	J

Год	2011	2012	2013	2014	2015	2016	2017	2018	2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7_A1_Ru

Информация для покупателей в ЕАЭС:

Уполномоченной организацией в соответствии с требованиями ТР ТС 004/2011, 020/2011, 017/2011 является ООО "ПИОНЕР РУС", Россия, 105064, г. Москва, Нижний Сусальный переулок, дом 5, строение 19, т. (495) 9568901

D3-7-10-8b_A1_Ru

Корпорация Пайонир Диджей

6F,Йокогама i-Mark Place,4-4-5 Минатомирай,Ниси-ку,Йокогама,Канагава 220-0012 ЯПОНИЯ
