JDIF906E5 - кухонная вытяжка JUNO - Бесплатное руководство пользователя

Тип продукта	Кухонная вытяжка
Марка	Juno
Модель	JDIF906E5
Ширина	90 см (приблизительно)
Глубина	50 см (приблизительно)
Высота	60 см (приблизительно)
Вес нетто	около 15 кг
Электропитание	220-240 В, 50 Гц
Мощность двигателя	около 200 Вт
Освещение	2 галогенные лампы 12 В - макс. 20 Вт, тип G4
Скорости всасывания	3 скорости (минимальная, средняя, максимальная)
Максимальный расход воздуха	не указан
Максимальный уровень шума	не указан
Тип установки	отвод наружу или внутренняя рециркуляция
Жировой фильтр	моющийся, очистка раз в месяц (вручную или в посудомоечной машине)
Угольный фильтр	Тип 20 LONG LIFE (моющийся, каждые 2 месяца) или тип 15 (немоющийся, замена каждые 4 месяца)
Минимальное безопасное расстояние (электрическая)	50 см
Минимальное безопасное расстояние (газовая/смешанная)	65 см
Функции управления	кнопки вкл/выкл освещения, выключение двигателя, выбор скорости
Назначение	бытовое
Доступные запасные части	галогенные лампы G4, фильтры

Часто задаваемые вопросы - JDIF906E5 JUNO

Каково минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 50 см для электрической плиты и 65 см для газовой или комбинированной плиты. Всегда соблюдайте инструкции по установке вашего кухонного прибора.

Как очистить жировой фильтр?

Жировой фильтр необходимо чистить раз в месяц. Используйте неагрессивное моющее средство, вручную или в посудомоечной машине при низкой температуре и быстром цикле. Мытье в посудомоечной машине может обесцветить фильтр, но это не влияет на его работу.

Когда нужно заменять угольный фильтр?

Это зависит от типа фильтра. Для типа 20 LONG LIFE (моющийся) чистите его каждые 2 месяца и заменяйте прокладку каждые 3 года. Для типа 15 (немоющийся) меняйте его не реже, чем каждые 4 месяца.

Можно ли использовать вытяжку без установленного фильтра?

Нет, никогда не используйте вытяжку без правильно установленной решетки и фильтров. Это может повредить устройство и создать риск возгорания.

Как заменить галогенную лампу?

Сначала отключите прибор. Убедитесь, что лампы остыли. Используйте только галогенные лампы 12 В, макс. 20 Вт, тип G4, предназначенные для открытого освещения. Не прикасайтесь к ним руками.

Может ли вытяжка работать в режиме рециркуляции?

Да, вытяжка может использоваться в вытяжном режиме (отвод наружу) или фильтрующем (внутренняя рециркуляция) с угольным фильтром.

Что делать, если вытяжка не включается?

Сначала проверьте, включена ли вилка в розетку и включен ли главный выключатель. Проверьте предохранитель или автоматический выключатель. Если проблема не исчезнет, обратитесь к специалисту.

Опасно ли готовить фламбе под вытяжкой?

Да, категорически запрещается готовить фламбе под вытяжкой. Открытое пламя может повредить фильтры и вызвать пожар.

Как чистить внешнюю поверхность вытяжки?

Используйте влажную ткань с нейтральным жидким моющим средством. Никогда не используйте абразивные средства или спирт. Чистите не реже одного раза в месяц.

Какую скорость всасывания использовать для интенсивной готовки?

При большом количестве паров используйте максимальную скорость (положение 5). Включите вытяжку за 5 минут до приготовления и оставьте работать на 15 минут после.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JDIF906E5 JUNO

EN	Cooker hood	User manual	12
DE	Dunstabzugshaube	Benutzerinformation	15
FR	Hotte de cuisine	Notice d’utilisation	18
NL	Afzuigkap	Gebruiksaanwijzing	21
ES	Campana	Manual de instrucciones	24
PT	Exaustor	Manual de instruções	27
IT	Cappa	Istruzioni per l’uso	30
SV	Spisfläkt	Användningshandbok	33
NO	Kjøkkenet	Bruksveiledning	36
FI	Liesituuletin	Käyttöohje	39
DA	Emhætte	Brugsvejledning	42
RU	Вытяжка	Инструкция по эксплуатации	45
ET	Pliidikumm	Kasutusjuhend	48
LV	Tvaiku nosūcējs	Informacija naudotojui	51
LT	Dangtis	Naudojimo instrukcija	54
UK	Витяжка	Інструкції з використання	57
HU	Motorháztető	Használati útmutató	60
CS	Odsavač par	Návod k použití	63
SK	Kapukňa	Návod na používanie	66
RO	Cartier	Informații pentru utilizator	69
PL	Okap kuchenny	Instrukcja obsługi	72
HR	Kapuljača	Upute za uporabu	75
SL	Napa	Navodila za uporabo	78
EL	Аппорофтήраç	Обнýíєς Хрήσης	81
TR	Ocak davlumbaz	Kullanma Kılavuzu	84
BG	Аспиратора	Ръководство за употреба	87
KK	Сорып	Пайдалану нұсқауы	90
MK	Аспираторот	Упатство за употреба	93
SQ	Kapak tenxhere	Udhëzime përdorimi	96
SR	Кухињског аспиратора	Корисничко Упутство	99

طرق الاستعمال

AR

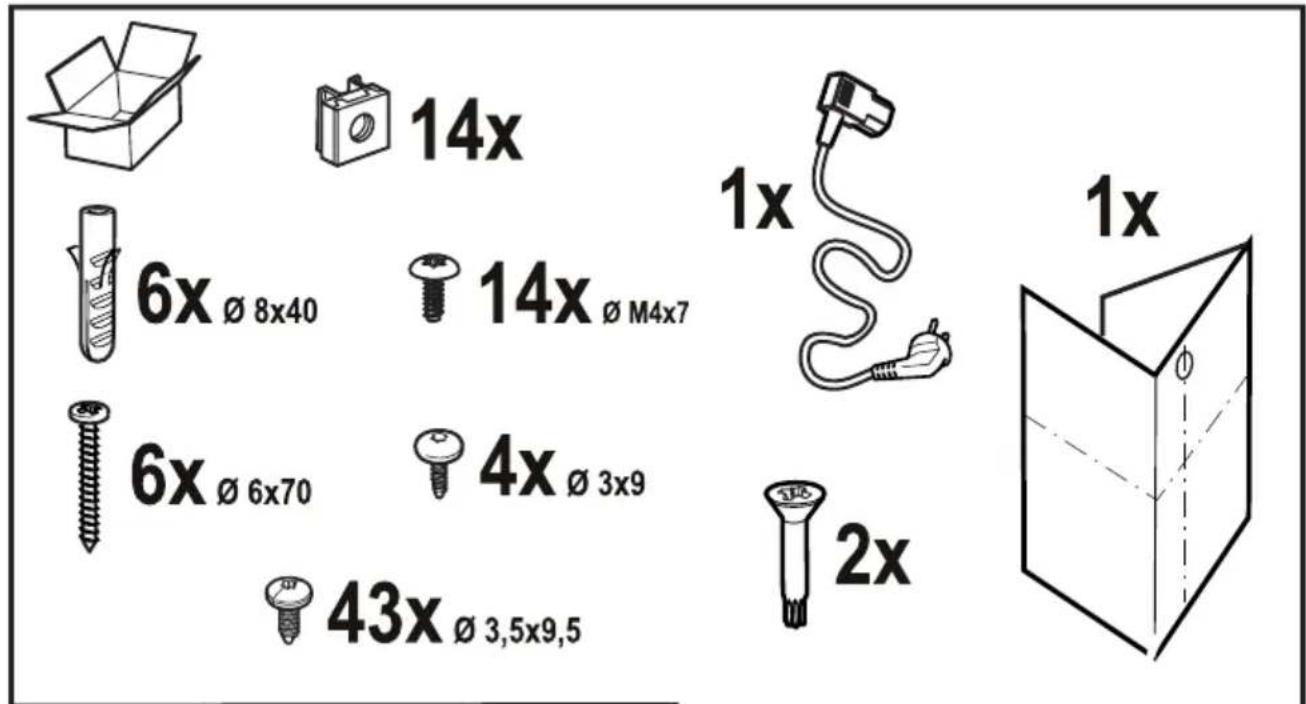

14x 6x Ø 8x40 14x Ø M4x7 6x Ø 6x70 4x Ø 3x9 43x Ø 3,5x9,5 1x 2x 1x

Ø 125 mm Ø 120 mm 1x 1x

Ø 150 mm 2x 1x Ø 125 mm Ø 120 mm 2x 1x

Type 20 LONG LIFE Type 15

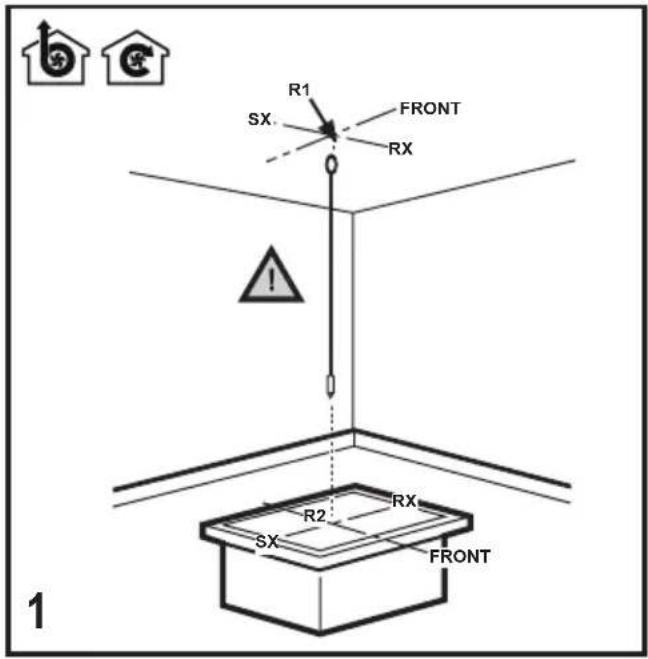

R1 FRONT SX. RX ! R2 RX SXC FRONT 1

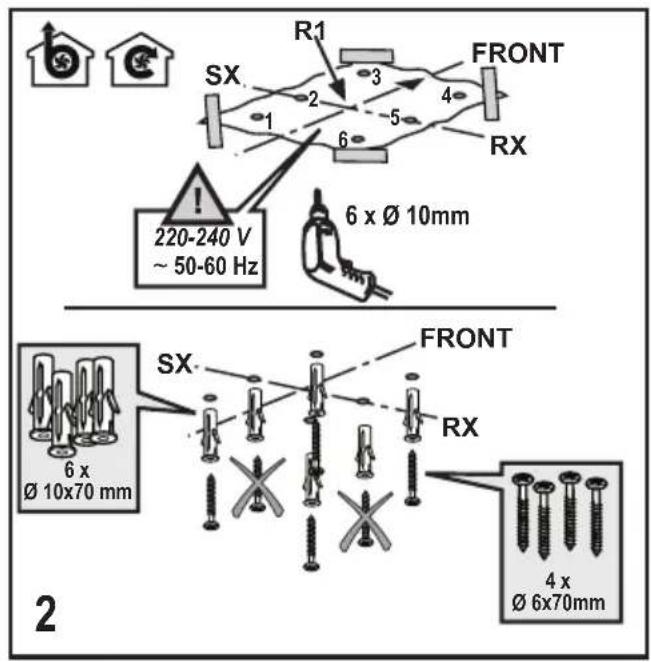

R1 SX 1 2 3 4 FRONT 6 x Ø 10mm 220-240 V ~ 50-60 Hz 6 x Ø 10x70 mm FRONT RX 4 x Ø 6x70mm 2

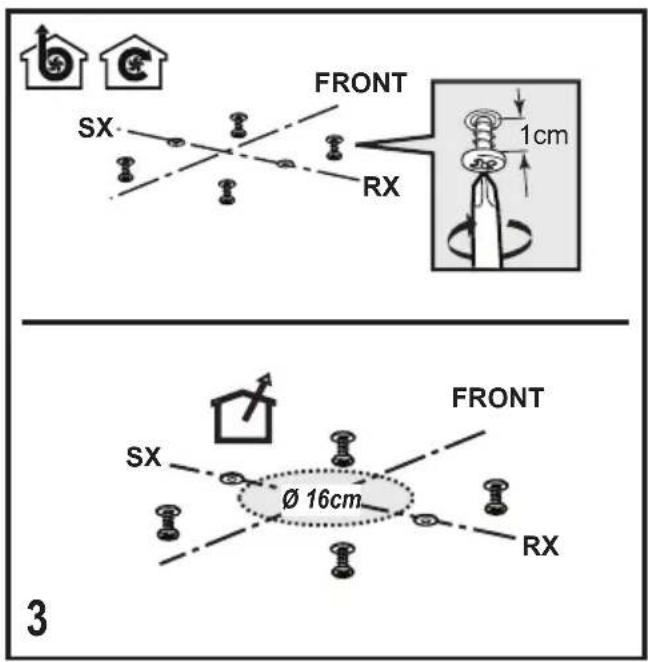

FRONT SX RX 1cm FRONT SX Ø 16cm RX 3

x2 x1 4

M M X L Y ≥ 65 cm ≥ 50 cm M H H(cm) = (X - Y - M) + 10,5 5

16 x Ø 3,5x9,5mm 6

FRONT SX RX H - 11cm 7

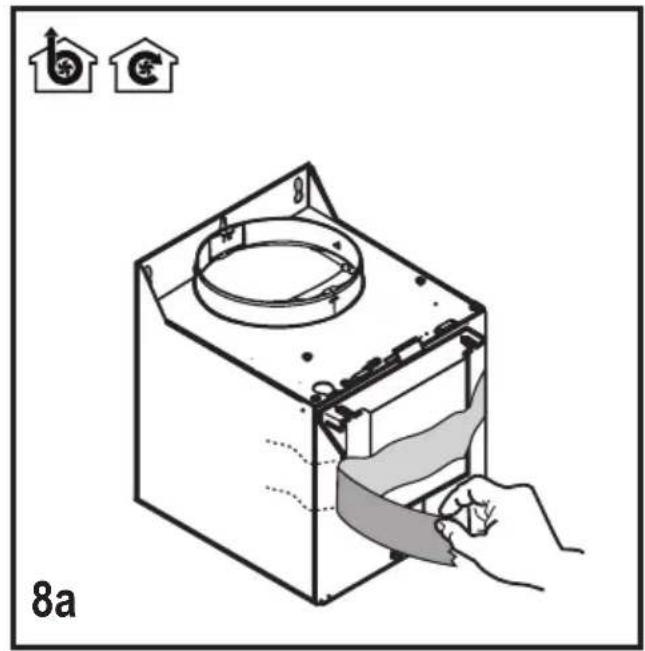

8a

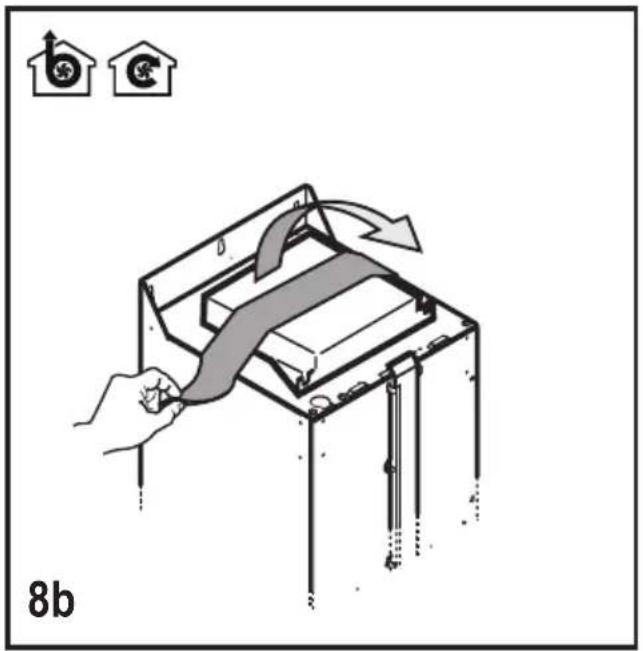

8b

9

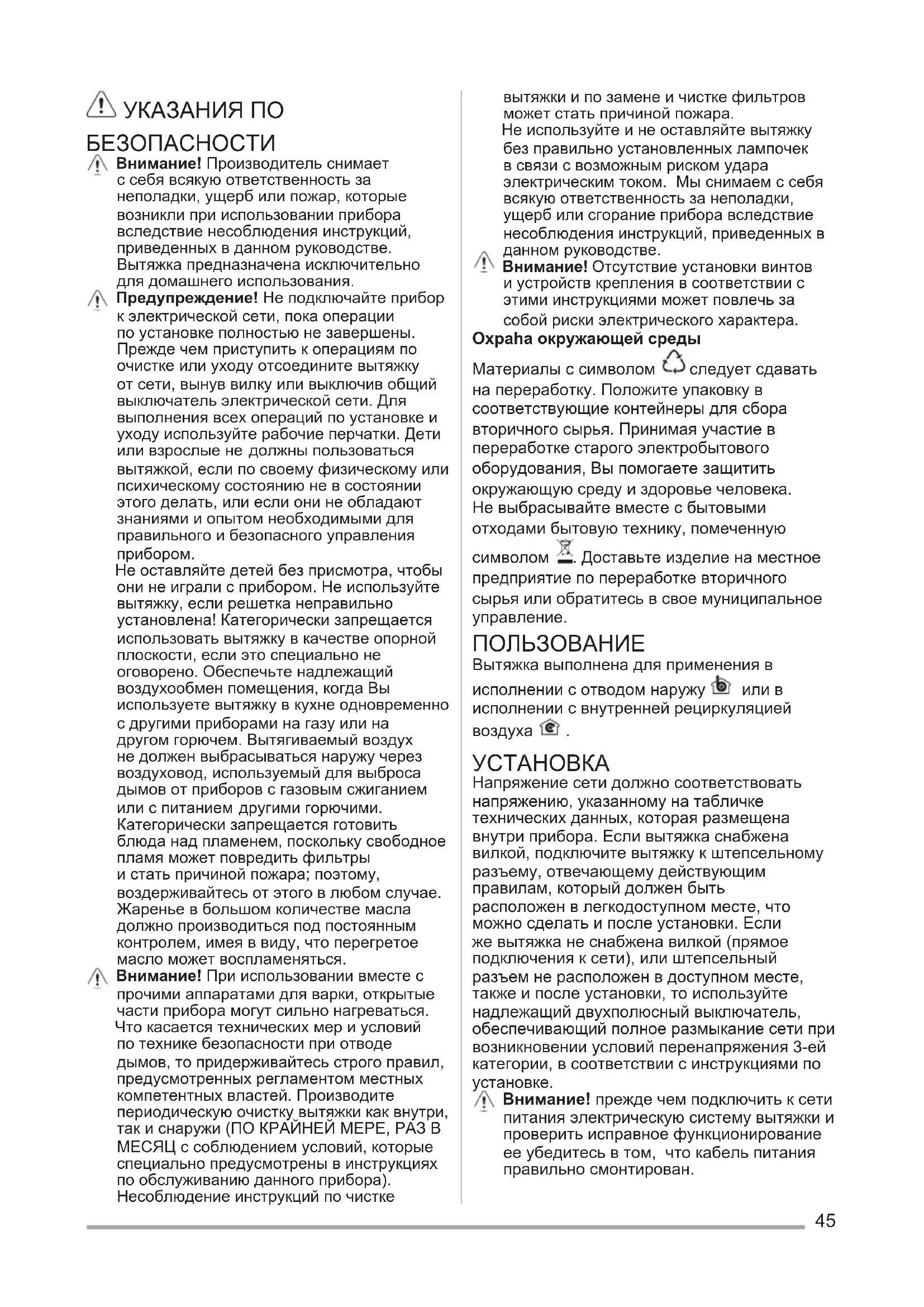

Внимание! Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка предназначена исключительно для домашнего использования.

Предупреждение! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены. Прежде чем приступить к операциям по очистке или уходу отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Для выполнения всех операций по установке и уходу используйте рабочие перчатки. Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли с прибором. Не используйте вытяжку, если решетка неправильно установлена! Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено. Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем. Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими. Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться.

Внимание! При использовании вместе с прочими аппаратами для варки, открытые части прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного прибора). Несоблюдение инструкций по чистке

вытяжки и по замене и чистке фильтров может стать причиной пожара. Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.

Внимание! Отсутствие установки винтов и устройств крепления в соответствии с этими инструкциями может повлечь за собой риски электрического характера.

Охрана окружающей среды

Материалы с символом 🌐 следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом 🚫. Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свое муниципальное управление.

ПОЛЬЗОВАНИЕ

Вытяжка выполнена для применения в исполнении с отводом наружу 📋 или в исполнении с внутренней рециркуляцией воздуха 📔.

УСТАНОВКА

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему, отвечающему действующим правилам, который должен быть расположен в легкодоступном месте, что можно сделать и после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован.

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 50cm – для электрических плит, и не менее 65cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

УХОД

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание! Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции. Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Фильтры задержки жира - Фильтр следует зачищать ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Type 20 LONG LIFE - Моющий угольный фильтр

Угольный фильтр можно мыть каждые два месяца в теплой воде с надлежащими моющими средствами или в посудомоечной машине при температуре 65° C (в последнем случае, выполните полный цикл мытья без посуды внутри посудомоечной машины).

Удалите излишек воды осторожно, чтобы не повредить фильтр, затем снимите подушку из пластмассовой рамы и выдерживайте ее в печи в течение 10 минут при температуре 100° С для обеспечения полной высушки.

Заменяйте подушку каждые 3 года и как только полотно окажется поврежденным.

Type 15 - HE моющий угольный фильтр

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью задержки жира. В любом случае, заменяйте патрон по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

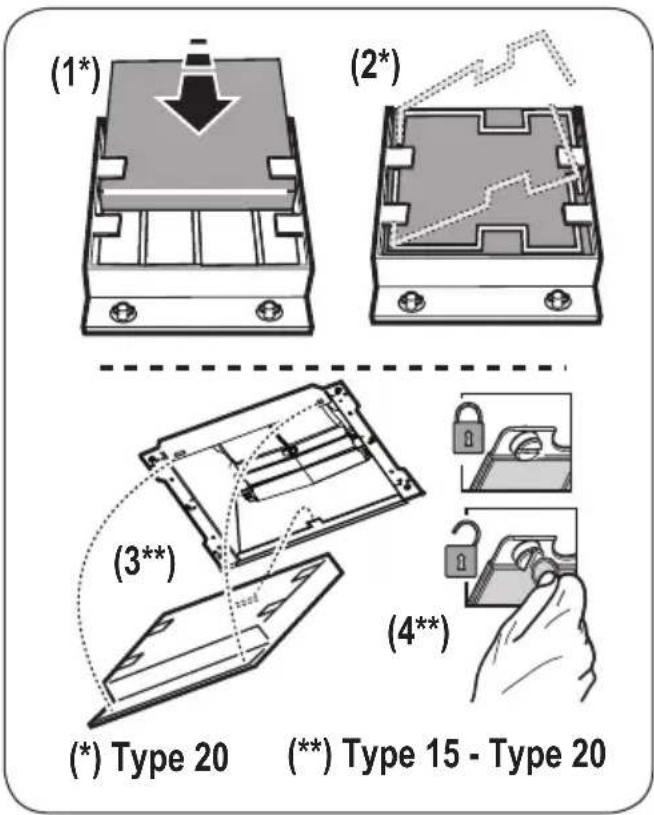

(1*) (2*) (3**) (4**) (*) Type 20 (**) Type 15 - Type 20

ОРГАНЫ УПРАВЛЕНИЯ

Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и зажигания света для освещения рабочей поверхности плиты.

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса.

1. ВКЛ/ВЫКЛ подсветки
2. ВЫКЛ электродвигателей
3. • 1. • 1. Производительность вытяжки, минимальная (3.), средняя (4.), максимальная (5.)

ОСВЕЩЕНИЕ

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли. Используйте для этого лишь галогенные дампы на 12V - 20W макс - G4, не прикасаясь к ним руками.
