Typ produktu	Okap kuchenny
Marka	Juno
Model	JDIF906E5
Szerokość	90 cm (szacunkowo)
Głębokość	50 cm (szacunkowo)
Wysokość	60 cm (szacunkowo)
Waga netto	około 15 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Moc silnika	około 200 W
Oświetlenie	2 żarówki halogenowe 12 V - 20 W max, typ G4
Prędkości ssania	3 prędkości (minimalna, średnia, maksymalna)
Maksymalny przepływ powietrza	nie określono
Maksymalny poziom hałasu	nie określono
Typ instalacji	Wyciąg zewnętrzny lub recyrkulacja wewnętrzna
Filtr przeciwtłuszczowy	Zmywalny, czyszczenie miesięczne (ręczne lub w zmywarce)
Filtr węglowy	Typ 20 LONG LIFE (zmywalny co 2 miesiące) lub typ 15 (niezmywalny, wymiana co 4 miesiące)
Minimalna odległość bezpieczeństwa (elektryczna)	50 cm
Minimalna odległość bezpieczeństwa (gaz/mieszana)	65 cm
Funkcje sterowania	Przyciski włącz/wyłącz światło, wyłącznik silnika, wybór prędkości
Przeznaczenie	Domowe
Dostępne części zamienne	Żarówki halogenowe G4, filtry

Często zadawane pytania - JDIF906E5 JUNO

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość wynosi 50 cm dla kuchenki elektrycznej oraz 65 cm dla kuchenki gazowej lub mieszanej. Zawsze przestrzegaj instrukcji instalacji swojego urządzenia grzewczego.

Jak wyczyścić filtr przeciwtłuszczowy?

Filtr przeciwtłuszczowy należy czyścić raz w miesiącu. Użyj delikatnego detergentu, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Mycie w zmywarce może odbarwić filtr, ale nie wpływa na jego wydajność.

Kiedy należy wymienić filtr węglowy?

To zależy od typu filtra. Dla typu 20 LONG LIFE (zmywalny) czyść go co 2 miesiące i wymieniaj wkład co 3 lata. Dla typu 15 (niezmywalny) wymieniaj go maksymalnie co 4 miesiące.

Czy mogę używać okapu bez filtra?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanej kratki i filtrów. Może to uszkodzić urządzenie i stwarzać ryzyko pożaru.

Jak wymienić żarówkę halogenową?

Najpierw odłącz urządzenie. Upewnij się, że żarówki są zimne. Używaj wyłącznie żarówek halogenowych 12V, 20W max, typ G4, przeznaczonych do otwartego oświetlenia. Nie dotykaj ich rękami.

Czy okap może pracować w trybie recyrkulacji?

Tak, okap może być używany w wersji wyciągowej (odprowadzanie na zewnątrz) lub filtrującej (recyrkulacja wewnętrzna) z filtrem węglowym.

Co zrobić, jeśli okap się nie włącza?

Najpierw sprawdź, czy wtyczka jest podłączona i czy wyłącznik główny jest włączony. Sprawdź bezpiecznik lub wyłącznik różnicowoprądowy. Jeśli problem nie ustąpi, skontaktuj się z profesjonalistą.

Czy niebezpieczne jest flambirowanie potraw pod okapem?

Tak, surowo zabrania się flambirowania potraw pod okapem. Otwarty ogień może uszkodzić filtry i spowodować pożar.

Jak czyścić zewnętrzną część okapu?

Użyj wilgotnej szmatki z neutralnym detergentem w płynie. Nigdy nie używaj ściernych środków czyszczących ani alkoholu. Czyść przynajmniej raz w miesiącu.

Jakiej prędkości ssania użyć do dużego gotowania?

Przy dużym stężeniu par użyj maksymalnej prędkości (pozycja 5). Włącz okap 5 minut przed gotowaniem i pozostaw go włączony na 15 minut po.

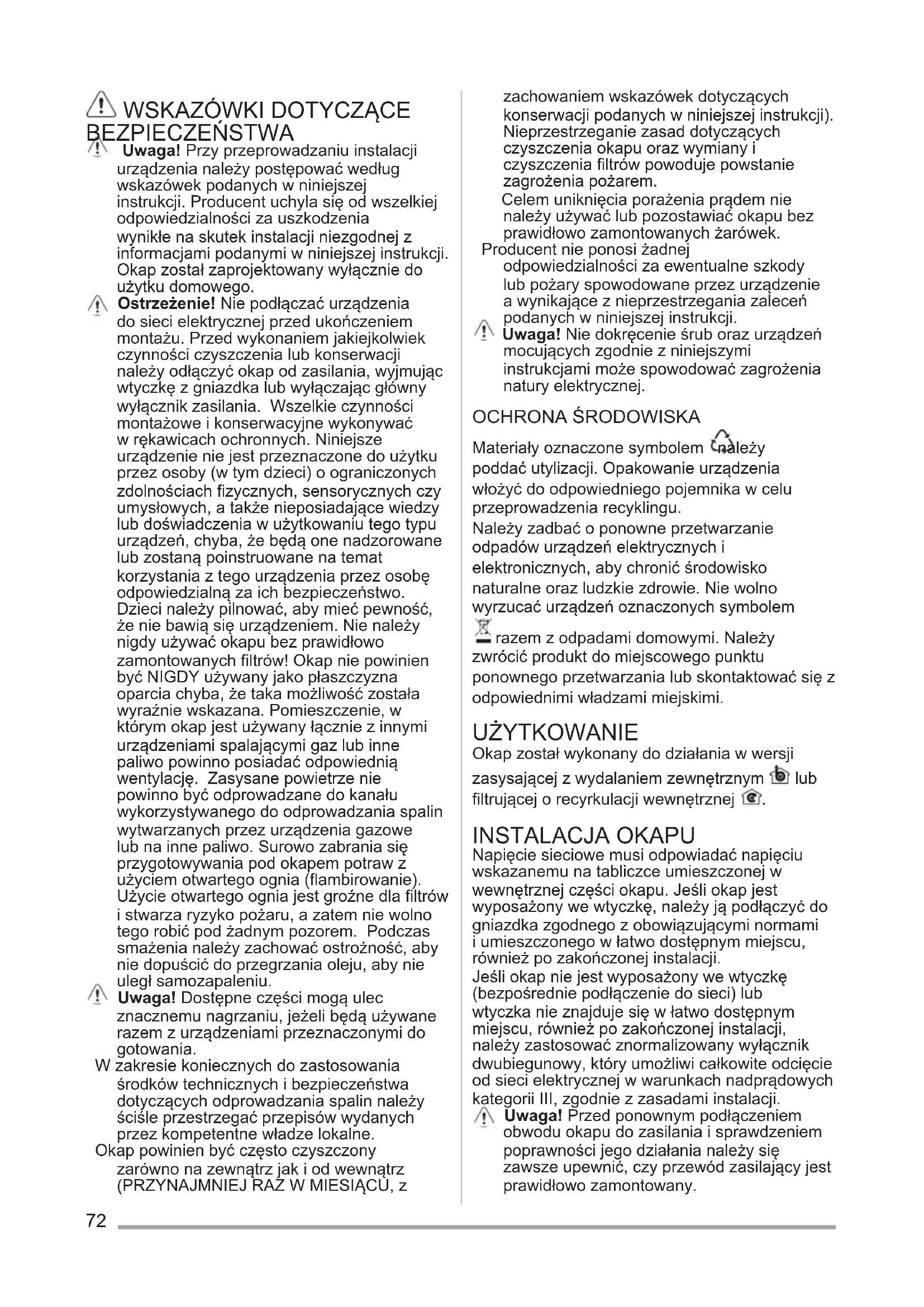

INSTRUKCJA OBSŁUGI JDIF906E5 JUNO

Uwaga! Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego.

Ostrzeżenie! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem. Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów! Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację. Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie). Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

Uwaga! Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

!Uwaga! Nie dokręcenie śrub oraz urządzeń mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia natury elektrycznej.

OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu.

Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

UŻYTKOWANIE

Okap został wykonany do działania w wersji zasysającej z wydalaniem zewnętrznym lub filtrującej o recyrkulacji wewnętrznej.

INSTALACJA OKAPU

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

⚠ Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych. NIE STOSOWAĆ ALKOHOLU!

Uwaga! Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

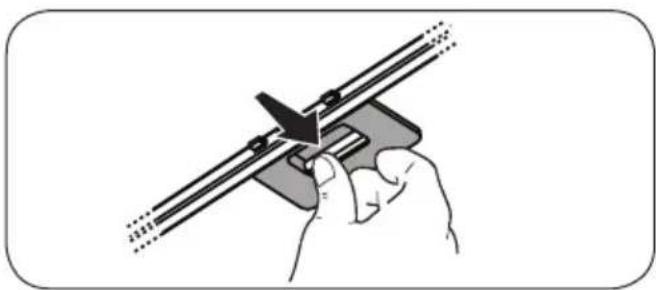

Filtr przeciwtłuszczowy - Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żraćego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy.

Filtr na węgiel ( tylko dla wersji filtrującej) Type 20 LONG LIFE - Filtr węglowy nadający się do mycia

Filtr węglowy może być myty co dwa miesiące w gorącej wodzie z odpowiednimi detergentami lub w zmywarce w temperaturze 65°(w wypadku mycia w zmywarce zastosować cykl pełny bez naczyń w zmywarce ).

Nadmiar wody należy ostrożnie usunąć, tak aby nie uszkodzić filtra, potem wyjąć wkład znajdujący się wewnątrz osłony plastikowej i włożyć go do piekarnika na dziesięć minut w temperaturze 100° aby wysuszyć go całkowicie.

Wkład należy wymieniać co trzy lata lub za każdym razem gdy materiał jest uszkodzony.

Type 15 - Filtr węglowy NIE nadający się do mycia.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy. NIE wolno myć lub regenerować filtra.

(1*) (2*) (3**) (4**) (*) Type 20 (**) Type 15 - Type 20

STEROWANIE

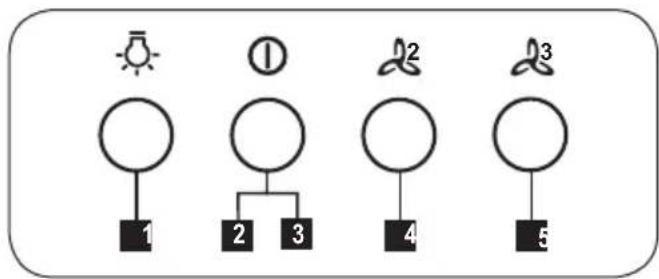

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz włącznikiem oświetlenia przestrzeni roboczej pod okapem.

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

1. ON/OFF oświetlenie
2. OFF silniki
3. • 1. • 1. Moc zasysania minimalna (3.), średnia (4.), maksymalna (5.).

OŚWIETLENIE

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Należy stosować wyłącznie żarówki halogenowe o maksymalnej mocy 20 W- 12 V - G4. Nie należy dotykać żarówek rękami.
