JDIF906E5 - Exaustor de cozinha JUNO - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Juno
Modelo	JDIF906E5
Largura	90 cm (estimativa)
Profundidade	50 cm (estimativa)
Altura	60 cm (estimativa)
Peso líquido	aproximadamente 15 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	aproximadamente 200 W
Iluminação	2 lâmpadas halógenas 12 V - 20 W máx, tipo G4
Velocidades de aspiração	3 velocidades (mínima, média, máxima)
Fluxo de ar máximo	não especificado
Nível de ruído máximo	não especificado
Tipo de instalação	Evacuação externa ou reciclagem interna
Filtro antigordura	Lavável, limpeza mensal (mão ou lava-louças)
Filtro de carvão ativado	Tipo 20 LONG LIFE (lavável a cada 2 meses) ou tipo 15 (não lavável, troca a cada 4 meses)
Distância mínima de segurança (elétrica)	50 cm
Distância mínima de segurança (gás/misto)	65 cm
Funções de comando	Botões liga/desliga luz, parada motor, seleção velocidade
Uso previsto	Doméstico
Peças de reposição disponíveis	Lâmpadas halógenas G4, filtros

Perguntas frequentes - JDIF906E5 JUNO

Qual é a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima é de 50 cm para fogão elétrico e de 65 cm para fogão a gás ou misto. Respeite sempre as instruções de instalação do seu aparelho de cozimento.

Como limpar o filtro antigordura?

O filtro antigordura deve ser limpo uma vez por mês. Use um detergente não agressivo, à mão ou na lava-louças em baixa temperatura e ciclo rápido. Uma lavagem na lava-louças pode descolorir o filtro sem afetar seu desempenho.

Quando é necessário substituir o filtro de carvão ativado?

Isso depende do tipo de filtro. Para o tipo 20 LONG LIFE (lavável), limpe-o a cada 2 meses e substitua a almofada a cada 3 anos. Para o tipo 15 (não lavável), troque-o a cada 4 meses no máximo.

Posso usar a coifa sem o filtro no lugar?

Não, nunca use a coifa sem que a grade e os filtros estejam montados corretamente. Isso pode danificar o aparelho e apresentar risco de incêndio.

Como substituir uma lâmpada halógena?

Desligue primeiro o aparelho. Certifique-se de que as lâmpadas estão frias. Use apenas lâmpadas halógenas 12V, 20W máx, tipo G4, adequadas para iluminação aberta. Não as toque com as mãos.

A coifa pode funcionar em modo reciclagem?

Sim, a coifa pode ser usada em versão aspirante (evacuação externa) ou filtrante (reciclagem interna) com um filtro de carvão ativado.

O que fazer se a coifa não ligar?

Verifique primeiro se a tomada está conectada e se o interruptor geral está ligado. Verifique o fusível ou disjuntor. Se o problema persistir, contate um profissional.

É perigoso flambar alimentos sob a coifa?

Sim, é formalmente proibido flambar alimentos sob a coifa. Chamas livres podem danificar os filtros e provocar um incêndio.

Como limpar o exterior da coifa?

Use um pano úmido com detergente líquido neutro. Nunca use produtos abrasivos ou álcool. Limpe pelo menos uma vez por mês.

Qual velocidade de aspiração usar para cozimentos grandes?

Para concentração importante de vapores, use a velocidade máxima (posição 5). Ligue a coifa 5 minutos antes do cozimento e deixe-a funcionar 15 minutos após.

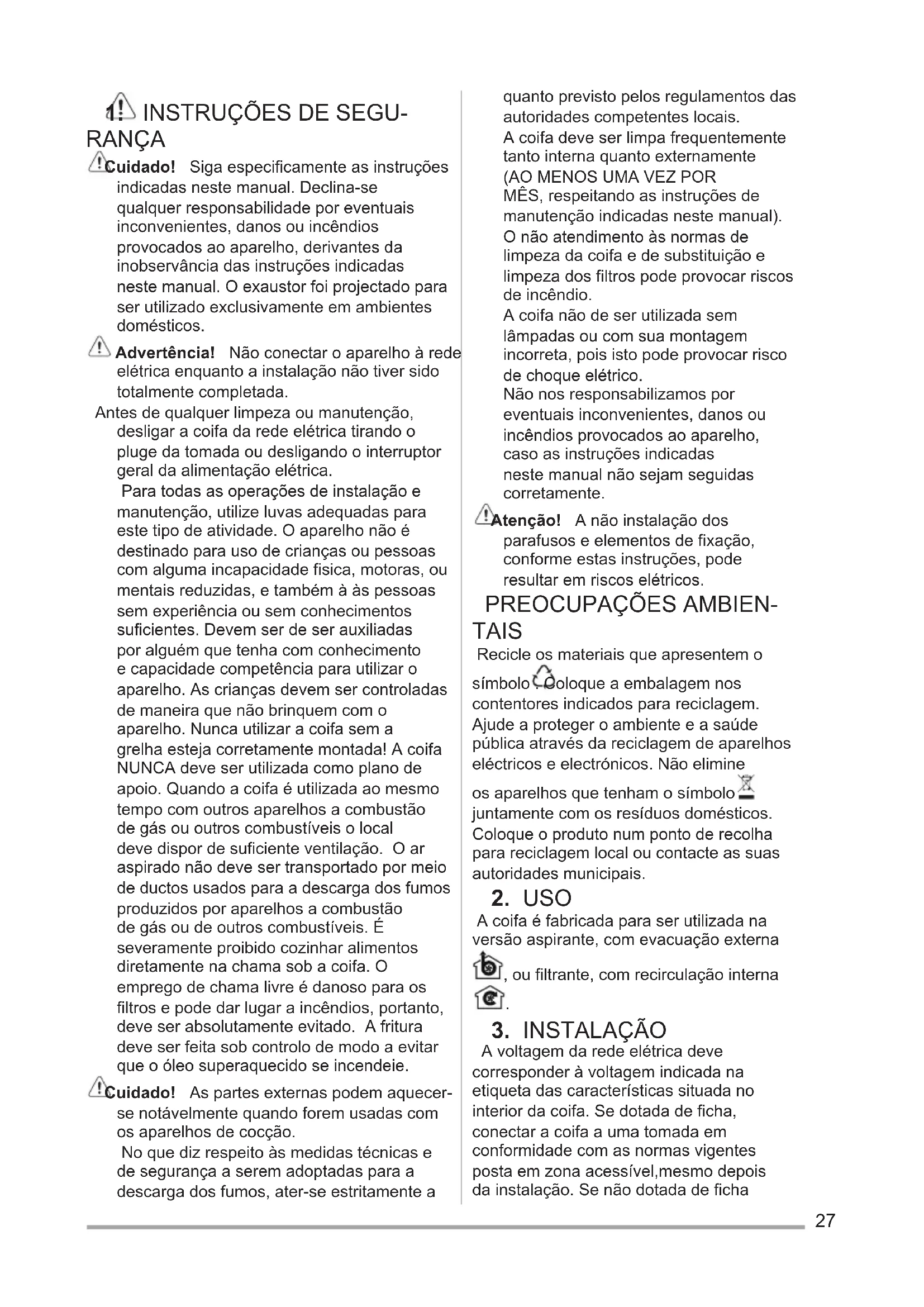

MANUAL DE UTILIZADOR JDIF906E5 JUNO

autoridades locales.

Cuidado! Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos.

Advertência! Não conectar o aparelho à rede elétrica enquanto a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade. O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motoras, ou mentais reduzidas, e também à às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser de ser auxiliadas por alguém que tenha com conhecimento e capacidade competência para utilizar o aparelho. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha esteja corretamente montada! A coifa NUNCA deve ser utilizada como plano de apoio. Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

Cuidado! As partes externas podem aquecer-se notávelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a

quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.

A coifa não de ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Atenção! A não instalação dos parafusos e elementos de fixação, conforme estas instruções, pode resultar em riscos elétricos.

Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não elimine

os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

2. USO

A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa

b, ou filtrante, com recirculação interna c.

3. INSTALAÇÃO

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

MANUTENÇÃO

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Atenção! O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Filtro de gordura - O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perde cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

O filtro de carvão pode ser lavado de dois em dois meses em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Type 15 - Filtro de carvão activo NÃO lavável

A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses.

NÃO pode ser lavado ou regenerado.

(1*) (2*) (3**) (4**) (*) Type 20 (**) Type 15 - Type 20

COMANDOS

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

1. ON/OFF luzes
2. OFF motores
3. • 1. • 1. Potência mínima de aspiração (3.), média (4.), máxima (5.).

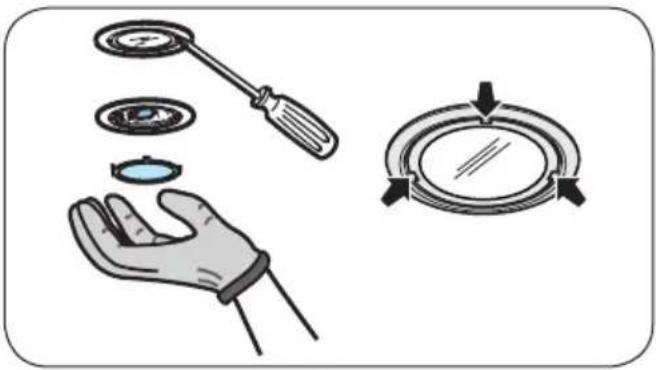

ILUMINAÇÃO

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomando o cuidado para não as tocar com as mãos.
