JDIF906E5 - Cappa da cucina JUNO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Juno
Modello	JDIF906E5
Larghezza	90 cm (stima)
Profondità	50 cm (stima)
Altezza	60 cm (stima)
Peso netto	circa 15 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	circa 200 W
Illuminazione	2 lampade alogene 12 V - 20 W max, tipo G4
Velocità di aspirazione	3 velocità (minima, media, massima)
Portata d'aria massima	non specificato
Livello sonoro massimo	non specificato
Tipo di installazione	Evacuazione esterna o ricircolo interno
Filtro antigrasso	Lavabile, pulizia mensile (a mano o in lavastoviglie)
Filtro al carbone attivo	Tipo 20 LONG LIFE (lavabile ogni 2 mesi) o tipo 15 (non lavabile, cambio ogni 4 mesi)
Distanza minima di sicurezza (elettrico)	50 cm
Distanza minima di sicurezza (gas/misto)	65 cm
Funzioni di comando	Pulsanti accensione/spegnimento luce, arresto motore, selezione velocità
Uso previsto	Domestico
Ricambi disponibili	Lampade alogene G4, filtri

Domande frequenti - JDIF906E5 JUNO

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima è di 50 cm per un piano elettrico e di 65 cm per un piano a gas o misto. Rispettare sempre le istruzioni di installazione del proprio apparecchio di cottura.

Come pulire il filtro antigrasso?

Il filtro antigrasso deve essere pulito una volta al mese. Utilizzare un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Il lavaggio in lavastoviglie può scolorire il filtro senza comprometterne le prestazioni.

Quando è necessario sostituire il filtro al carbone attivo?

Dipende dal tipo di filtro. Per il tipo 20 LONG LIFE (lavabile), pulirlo ogni 2 mesi e sostituire il cuscinetto ogni 3 anni. Per il tipo 15 (non lavabile), cambiarlo ogni 4 mesi al massimo.

Posso usare la cappa senza il filtro in posizione?

No, non utilizzare mai la cappa senza che la griglia e i filtri siano montati correttamente. Ciò potrebbe danneggiare l'apparecchio e comportare un rischio di incendio.

Come sostituire una lampadina alogena?

Prima scollegare l'apparecchio. Assicurarsi che le lampade siano fredde. Utilizzare solo lampade alogene 12V, 20W max, tipo G4, adatte per illuminazione aperta. Non toccarle con le mani.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa può essere utilizzata in versione aspirante (evacuazione esterna) o filtrante (ricircolo interno) con un filtro al carbone attivo.

Cosa fare se la cappa non si accende?

Verificare prima che la spina sia inserita e che l'interruttore generale sia acceso. Controllare il fusibile o l'interruttore automatico. Se il problema persiste, contattare un professionista.

È pericoloso fiammeggiare cibi sotto la cappa?

Sì, è espressamente vietato fiammeggiare cibi sotto la cappa. Le fiamme libere possono danneggiare i filtri e provocare un incendio.

Come pulire l'esterno della cappa?

Utilizzare un panno umido con un detergente liquido neutro. Non utilizzare mai prodotti abrasivi o alcol. Pulire almeno una volta al mese.

Quale velocità di aspirazione usare per cotture intense?

Per una concentrazione elevata di vapori, utilizzare la velocità massima (posizione 5). Accendere la cappa 5 minuti prima della cottura e lasciarla funzionare per 15 minuti dopo.

MANUALE UTENTE JDIF906E5 JUNO

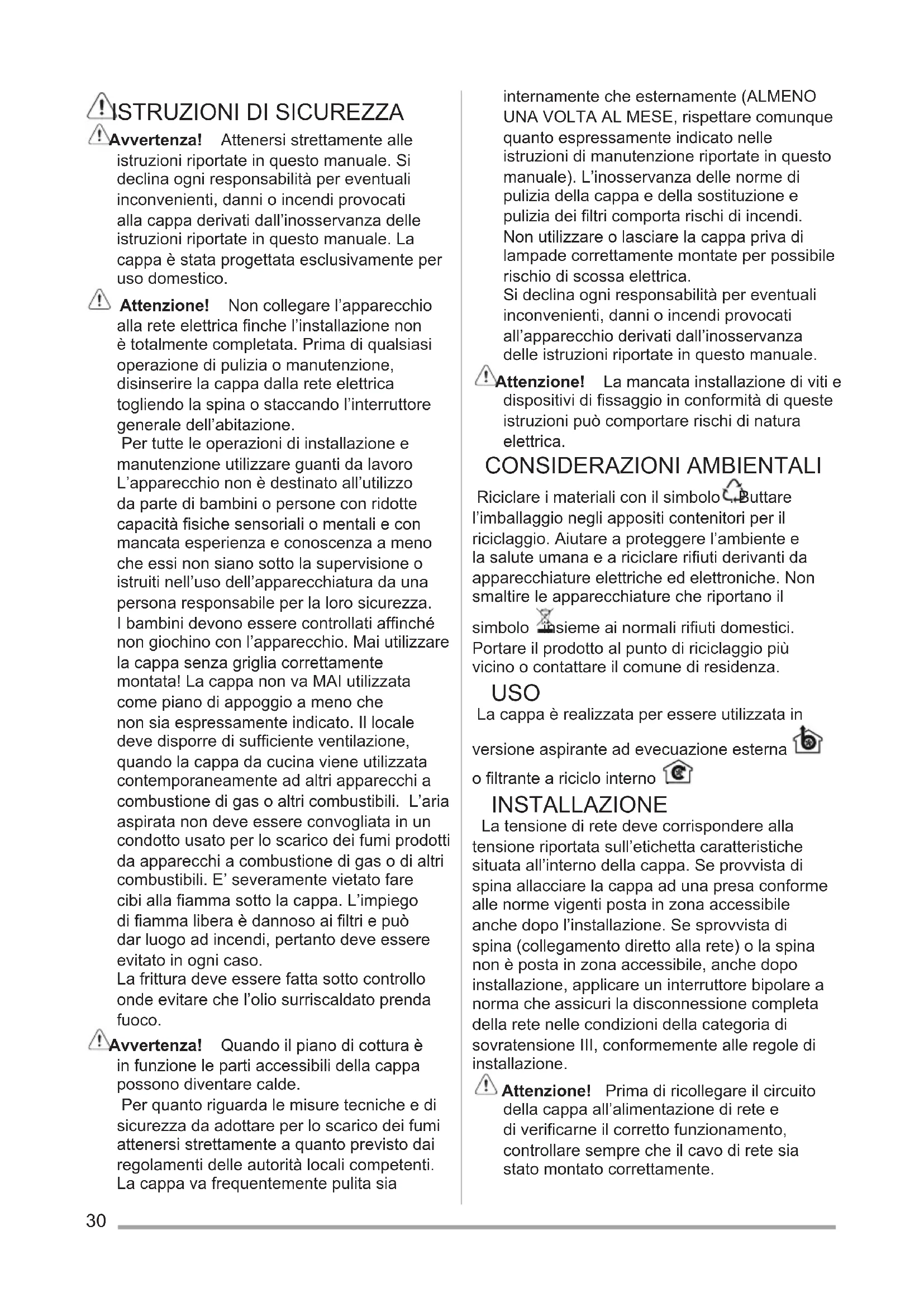

⚠ ISTRUZIONI DI SICUREZZA

!Avvertenza! Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati alla cappa derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l'apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E' severamente vietato fare cibi alla fiamma sotto la cappa. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

!Avvertenza! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia

internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il

simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

USO

La cappa è realizzata per essere utilizzata in

versione aspirante ad evecuazione esterna

o filtrante a riciclo interno

INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso - Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Type 20 LONG LIFE - Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Type 15 - Filtro ai carboni attivi NON lavabile

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.

NON può essere lavato o rigenerato

(1*) (2*) (3**) (4**) (*) Type 20 (**) Type 15 - Type 20

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

1. ON/OFF luci
2. OFF motori
3. • 1. • 1. Potenza aspirazione minima (3.), media (4.), massima (5.).

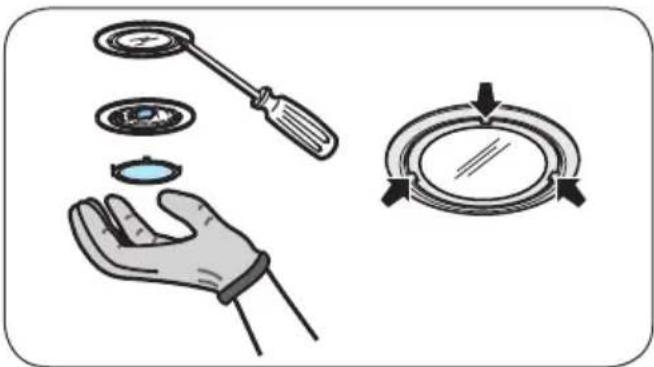

ILLUMINAZIONE

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Utilizzare solo lampade alogene da 12V - 20W max - G4, avendo cura di non toccarle con le mani.
