JDIF906E5 - Dunstabzugshaube JUNO - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Juno
Modell	JDIF906E5
Breite	90 cm (Schätzung)
Tiefe	50 cm (Schätzung)
Höhe	60 cm (Schätzung)
Nettogewicht	ca. 15 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	ca. 200 W
Beleuchtung	2 Halogenlampen 12 V - 20 W max, Typ G4
Absaugstufen	3 Stufen (Minimum, Mittel, Maximum)
Maximale Luftleistung	nicht angegeben
Maximaler Geräuschpegel	nicht angegeben
Installationsart	Abluft oder Umluftbetrieb
Fettfilter	Waschbar, monatliche Reinigung (Hand oder Geschirrspüler)
Aktivkohlefilter	Typ 20 LONG LIFE (waschbar alle 2 Monate) oder Typ 15 (nicht waschbar, Wechsel alle 4 Monate)
Mindestsicherheitsabstand (elektrisch)	50 cm
Mindestsicherheitsabstand (Gas/Mischkochfeld)	65 cm
Bedienfunktionen	Tasten: Ein/Aus Beleuchtung, Motorstopp, Geschwindigkeitsauswahl
Verwendungszweck	Haushalt
Ersatzteile verfügbar	Halogenlampen G4, Filter

Häufig gestellte Fragen - JDIF906E5 JUNO

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 50 cm bei einem Elektroherd und 65 cm bei einem Gas- oder Mischherd. Beachten Sie stets die Installationsanweisungen Ihres Kochgeräts.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte einmal im Monat gereinigt werden. Verwenden Sie ein mildes Reinigungsmittel, von Hand oder im Geschirrspüler bei niedriger Temperatur und Kurzprogramm. Eine Reinigung im Geschirrspüler kann den Filter verfärben, beeinträchtigt jedoch nicht die Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Das hängt vom Filtertyp ab. Beim Typ 20 LONG LIFE (waschbar) alle 2 Monate reinigen und die Filtermatte alle 3 Jahre ersetzen. Beim Typ 15 (nicht waschbar) spätestens alle 4 Monate wechseln.

Kann ich die Dunstabzugshaube ohne Filter betreiben?

Nein, die Dunstabzugshaube niemals ohne korrekt montierten Filter und Gitter betreiben. Dies kann das Gerät beschädigen und eine Brandgefahr darstellen.

Wie tausche ich eine Halogenlampe aus?

Trennen Sie zuerst das Gerät vom Stromnetz. Stellen Sie sicher, dass die Lampen kalt sind. Verwenden Sie nur Halogenlampen 12V, 20W max, Typ G4, geeignet für offene Leuchten. Berühren Sie diese nicht mit bloßen Händen.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, die Dunstabzugshaube kann im Abluftbetrieb (nach außen) oder im Umluftbetrieb (mit Aktivkohlefilter) verwendet werden.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst, ob der Stecker eingesteckt und der Hauptschalter eingeschaltet ist. Kontrollieren Sie die Sicherung oder den Schutzschalter. Falls das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Ist es gefährlich, Speisen unter der Dunstabzugshaube flambieren zu lassen?

Ja, es ist strengstens verboten, Speisen unter der Dunstabzugshaube zu flambieren. Offene Flammen können die Filter beschädigen und einen Brand verursachen.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit einem milden Flüssigreiniger. Verwenden Sie niemals Scheuermittel oder Alkohol. Reinigen Sie die Außenseite mindestens einmal im Monat.

Welche Absaugstufe sollte ich für starkes Kochen verwenden?

Bei starker Dampfentwicklung verwenden Sie die höchste Stufe (Position 5). Schalten Sie die Dunstabzugshaube 5 Minuten vor dem Kochen ein und lassen Sie sie nach dem Kochen 15 Minuten laufen.

BEDIENUNGSANLEITUNG JDIF906E5 JUNO

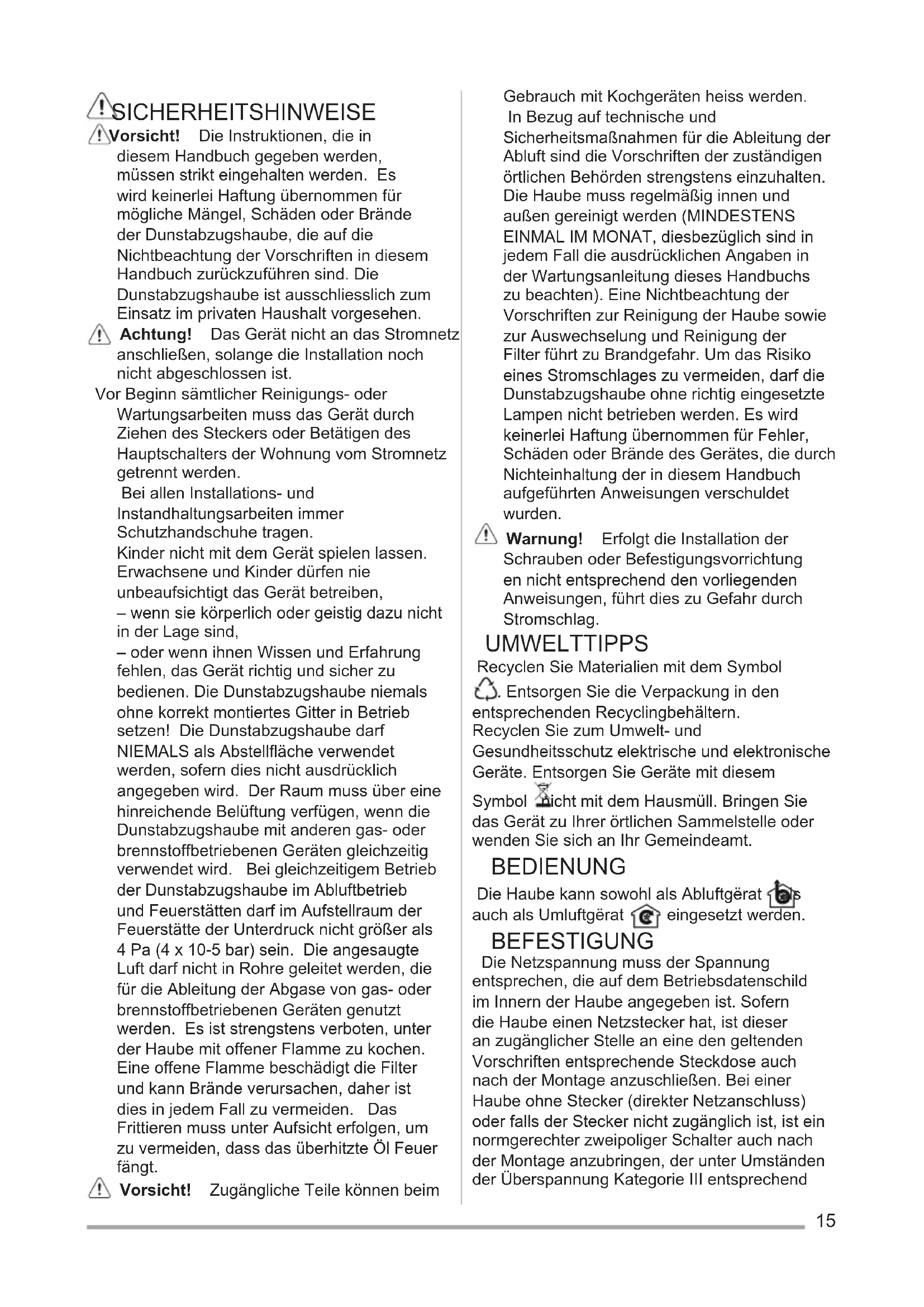

⚠ SICHERHEITSHINWEISE

⚠ Vorsicht! Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind,

- oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

⚠ Vorsicht! Zugängliche Teile können beim

Gebrauch mit Kochgeräten heiss werden. In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

⚠️ Warning! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtung en nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem

Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

BEDIENUNG

Die Haube kann sowohl als Abluftgérat als auch als Umluftgérat eingesetzt werden.

BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter - Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

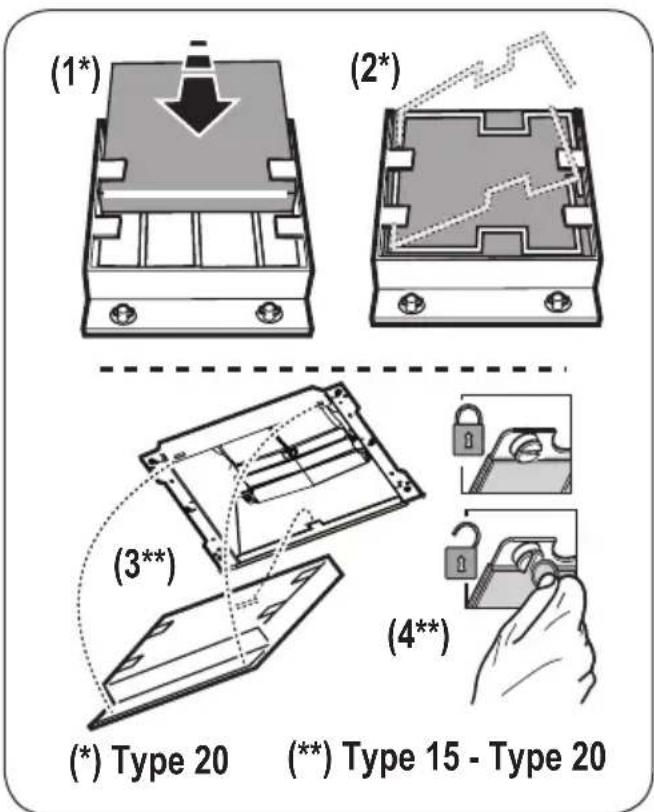

Aktivkohlefilter - Type 20 LONG LIFE - Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den ollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfernen und dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Type 15 - Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

(1*) (2*) (3**) (4**) (*) Type 20 (**) Type 15 - Type 20

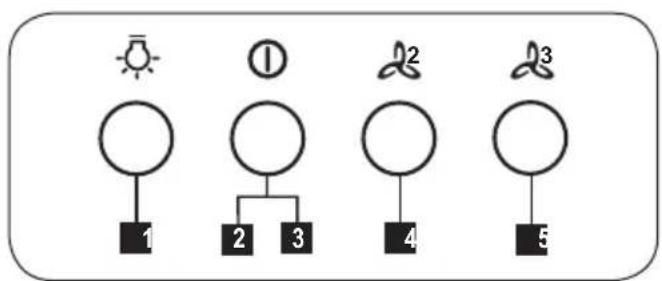

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist. Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfunktion
3. • 1. • 1. geringe (3.), mittlere (4.), höchste (5.) Saugstärke.

BELEUCHTUNG

Das gerät vom stromnetz nehmen.

Hinweis! Vor berühren der lampen sich vergewissern, dass sie abgekühlt sind. Ausschließlich Halogenlampen zu m12V - 20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.
