JDIF906E5 - Köksfläkt JUNO - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Juno
Modell	JDIF906E5
Bredd	90 cm (uppskattning)
Djup	50 cm (uppskattning)
Höjd	60 cm (uppskattning)
Nettovikt	cirka 15 kg
Elanslutning	220-240 V, 50 Hz
Motoreffekt	cirka 200 W
Belysning	2 halogenlampor 12 V - 20 W max, typ G4
Sugsteg	3 hastigheter (minimum, medel, maximum)
Maximalt luftflöde	ej specificerat
Maximal ljudnivå	ej specificerat
Installationstyp	Utomhusavluftning eller inomhusåtercirkulation
Fettfilter	Tvättbart, rengöring varje månad (för hand eller diskmaskin)
Aktivt kolfilter	Typ 20 LONG LIFE (tvättbart varannan månad) eller typ 15 (inte tvättbart, byte var 4:e månad)
Minsta säkerhetsavstånd (elektrisk)	50 cm
Minsta säkerhetsavstånd (gas/blandad)	65 cm
Reglagefunktioner	Knappar för ljus på/av, motor av, hastighetsval
Avsedd användning	Hushållsbruk
Reservdelar tillgängliga	Halogenlampor G4, filter

Vanliga frågor - JDIF906E5 JUNO

Vad är det minsta avståndet mellan fläkten och spisen?

Minsta avståndet är 50 cm för en elektrisk spis och 65 cm för en gas- eller kombinationsspis. Följ alltid installationsanvisningarna för din spis.

Hur rengör man fettfiltret?

Fettfiltret ska rengöras en gång i månaden. Använd ett milt rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbt program. Diskning i maskin kan missfärga filtret utan att påverka dess funktion.

När ska man byta aktivt kolfilter?

Det beror på filtertypen. För typ 20 LONG LIFE (tvättbart), rengör den varannan månad och byt kudden vart tredje år. För typ 15 (inte tvättbart), byt den max var fjärde månad.

Kan jag använda fläkten utan att filtret är på plats?

Nej, använd aldrig fläkten utan att galler och filter är korrekt monterade. Det kan skada apparaten och utgöra brandrisk.

Hur byter man en halogenlampa?

Koppla först bort apparaten. Se till att lamporna är kalla. Använd endast halogenlampor 12V, 20W max, typ G4 avsedda för öppen belysning. Rör dem inte med händerna.

Kan fläkten fungera i återcirkulationsläge?

Ja, fläkten kan användas i utsugningsversion (utomhusavluftning) eller filterversion (inomhusåtercirkulation) med ett aktivt kolfilter.

Vad gör jag om fläkten inte startar?

Kontrollera först att kontakten är i och att huvudströmbrytaren är på. Kontrollera säkringen eller jordfelsbrytaren. Om problemet kvarstår, kontakta en fackman.

Är det farligt att flambera mat under fläkten?

Ja, det är strängt förbjudet att flambera mat under fläkten. Öppen låga kan skada filtren och orsaka brand.

Hur rengör man fläktens utsida?

Använd en fuktig trasa med ett neutralt flytande rengöringsmedel. Använd aldrig slipmedel eller alkohol. Rengör minst en gång i månaden.

Vilken sughastighet ska jag använda vid kraftig matlagning?

Vid hög ångkoncentration, använd maximal hastighet (läge 5). Slå på fläkten 5 minuter före tillagning och låt den gå i 15 minuter efteråt.

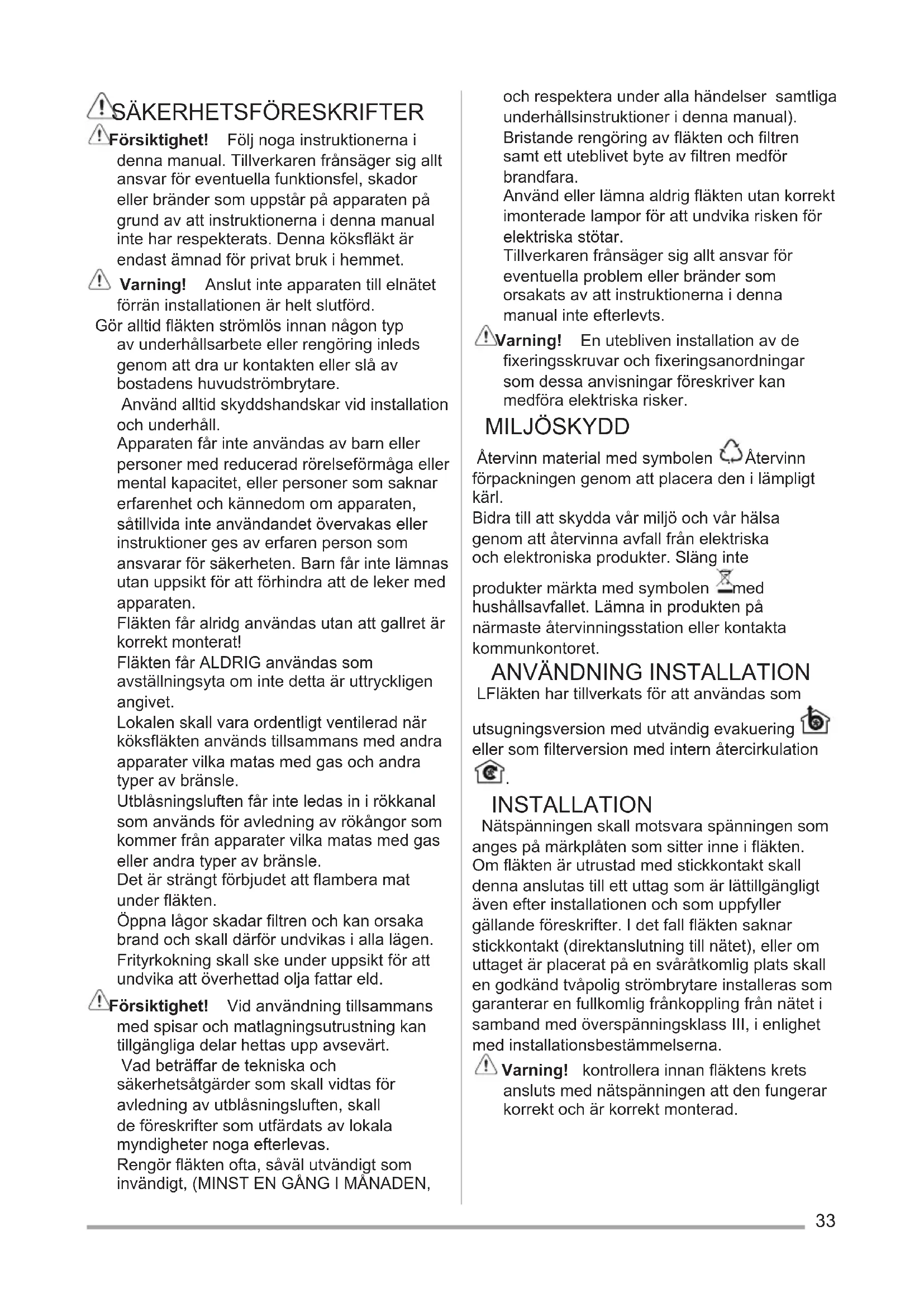

BRUKSANVISNING JDIF906E5 JUNO

!Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

!Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgångliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN,

och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📄med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

ANVÄNDNING INSTALLATION

LFläkten har tillverkats för att användas som

utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation

INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånnötet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

UNDERHÅLL

⚠ Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

⚠ Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfiltret kan tvättas varannan månad med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100°C i 10 minuter.

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

(1*) (2*) (3**) (4**) (*) Type 20 (**) Type 15 - Type 20

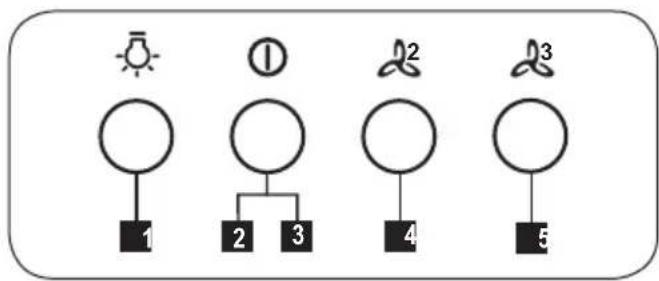

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

1. ON/OFF belysning

2. OFF motorer

3. • 1. • 1. Låg utblåseffekt (3.), medelhög (4.), hög (5.).

BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

Type 15 - IKKE vaskbart aktivt kullfilter
