Tuotetyyppi	Keittiön liesituuletin
Merkki	Juno
Malli	JDIF906E5
Leveys	90 cm (arvio)
Syvyys	50 cm (arvio)
Korkeus	60 cm (arvio)
Nettopaino	noin 15 kg
Virtalähde	220-240 V, 50 Hz
Moottorin teho	noin 200 W
Valaistus	2 halogeenilamppua 12 V - 20 W max, tyyppi G4
Imuvaiheet	3 nopeutta (minimi, keski, maksimi)
Maksimi ilmavirta	ei määritelty
Maksimi äänitaso	ei määritelty
Asennustyyppi	Ulospuhallus tai sisäinen kierto
Rasvasuodatin	Pestävä, puhdistus kuukausittain (käsin tai astianpesukoneessa)
Aktiivihiilisuodatin	Tyyppi 20 LONG LIFE (pestävä 2 kuukauden välein) tai tyyppi 15 (ei pestävä, vaihto 4 kuukauden välein)
Pienin turvaetäisyys (sähkö)	50 cm
Pienin turvaetäisyys (kaasu/yhdistelmä)	65 cm
Ohjaustoiminnot	Valon päälle/pois-painikkeet, moottorin pysäytys, nopeuden valinta
Käyttötarkoitus	Kotitalous
Varaosat saatavilla	Halogeenilamput G4, suodattimet

Usein kysytyt kysymykset - JDIF906E5 JUNO

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 50 cm sähköliedelle ja 65 cm kaasu- tai yhdistelmäliedelle. Noudata aina keittolaitteesi asennusohjeita.

Kuinka puhdistan rasvasuodattimen?

Rasvasuodatin on puhdistettava kerran kuukaudessa. Käytä mietoa pesuainetta, käsin tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla. Astianpesukoneen pesu voi haalistaa suodatinta, mutta se ei vaikuta sen toimintaan.

Milloin aktiivihiilisuodatin on vaihdettava?

Se riippuu suodatintyypistä. Tyypin 20 LONG LIFE (pestävä) puhdistetaan 2 kuukauden välein ja tyyny vaihdetaan 3 vuoden välein. Tyypin 15 (ei pestävä) vaihdetaan enintään 4 kuukauden välein.

Voinko käyttää liesituuletinta ilman suodatinta?

Ei, älä koskaan käytä liesituuletinta ilman, että ritilä ja suodattimet on asennettu oikein. Tämä voi vahingoittaa laitetta ja aiheuttaa tulipalovaaran.

Kuinka vaihdan halogeenilampun?

Irrota ensin laite verkkovirrasta. Varmista, että lamput ovat kylmiä. Käytä vain halogeenilamppuja 12 V, 20 W max, tyyppi G4, jotka soveltuvat avoimeen valaistukseen. Älä koske niihin käsin.

Voiko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, liesituuletinta voidaan käyttää poistoilma- (ulospuhallus) tai kiertoilma-versiona (sisäinen kierto) aktiivihiilisuodattimen avulla.

Mitä tehdä, jos liesituuletin ei kytkeydy päälle?

Tarkista ensin, että pistoke on kytketty ja pääkytkin on päällä. Tarkista sulake tai katkaisin. Jos ongelma jatkuu, ota yhteys ammattilaiseen.

Onko vaarallista liekittää ruokaa liesituulettimen alla?

Kyllä, on ehdottomasti kiellettyä liekittää ruokaa liesituulettimen alla. Avoimet liekit voivat vahingoittaa suodattimia ja aiheuttaa tulipalon.

Kuinka puhdistan liesituulettimen ulkopinnan?

Käytä kosteaa liinaa ja mietoa nestemäistä pesuainetta. Älä koskaan käytä hankaavia aineita tai alkoholia. Puhdista vähintään kerran kuukaudessa.

Mitä imutehoa käytetään suurille ruoanlaittokerroille?

Suurille höyrymäärille käytä maksiminopeutta (asento 5). Käynnistä liesituuletin 5 minuuttia ennen ruoanlaittoa ja anna sen käydä 15 minuuttia sen jälkeen.

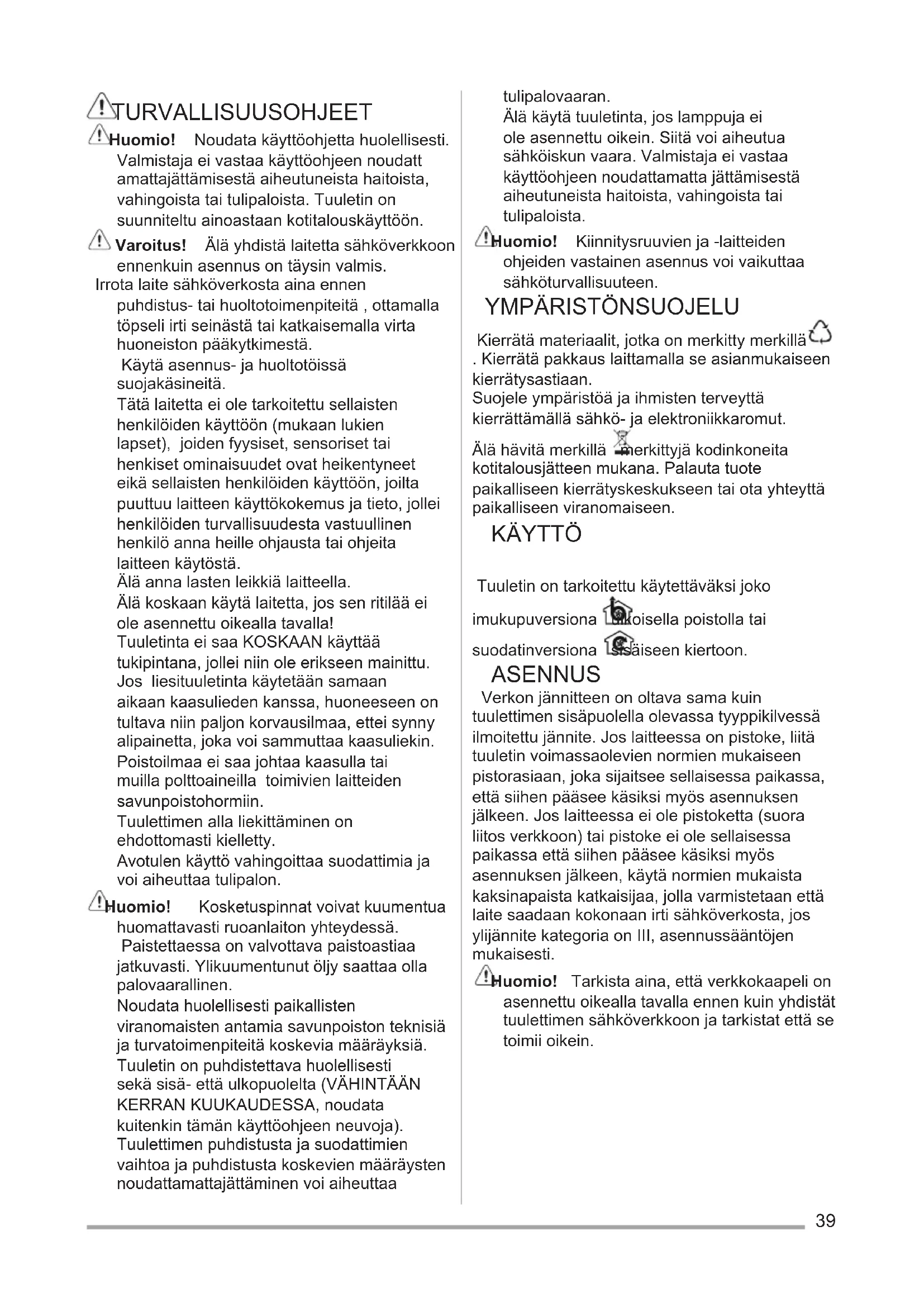

KÄYTTÖOHJE JDIF906E5 JUNO

! Huomio! Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudatt amattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu ainoastaan kotitalouskäyttöön.

⚠ Varoitus! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. Irrota laite sähköverkosta aina ennen

puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineitä.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei henkilöiden turvallisuudesta vastuullinen henkilö anna heille ohjausta tai ohjeita laitteen käytöstä.

Älä anna lasten leikkiä laitteella.

Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Jos liesituuletinta käytetään samaan aikaan kaasulieden kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei synny alipainetta, joka voi sammuttaa kaasuliekin.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon.

!Huomio! Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton yhteydessä.

Paistettaessa on valvottava paistoastiaa jatkuvasti. Ylikuumentunut öljy saattaa olla palovaarallinen.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata

kuitenkin tämän käyttöohjeen neuvoja).

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa

tulipalovaaran.

Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sähköiskun vaara. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

!Huomio! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä -merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

KÄYTTÖ

Tuuletin on tarkoitettu käytettäväksi joko

imukupuversiona Lukoisella poistolla tai

suodatinversiona Lisäiseen kiertoon.

ASENNUS

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

! Huomio! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

HUOLTO

Huomio! Irroita laite aina virtalähteestä ennen puhdistus- tai huoltotoimenpiteitä, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sähköverkosta.

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio! Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä. Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattaj ättämisestä aiheutuvista moottorivioista tai tulipaloista.

Rasvasuodatin - Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Hiilisuodatin - Type 20 LONG LIFE - Pestävä aktiivihilisuodatin

Hiilisuodatin voidaan pestä kahden kuukauden välein lämpimässä vedessä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Type 15 - Kertakäyttöinen hiilisuodatin

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

1. valojen ON/OFF katkaisija
2. moottoreiden OFF katkaisija
3. • 1. • 1. Pienin imuteho (3.), keskitaso (4.), korkein (5.).

VALAISTUS

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Käytä ainoastaan max 12V -20W – G4 halogeenilamppuja ja varo koskemasta niitä käsin.
