РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ QC500 HUSQVARNA

1403 - 004 - 193. Предупредителен светодиод

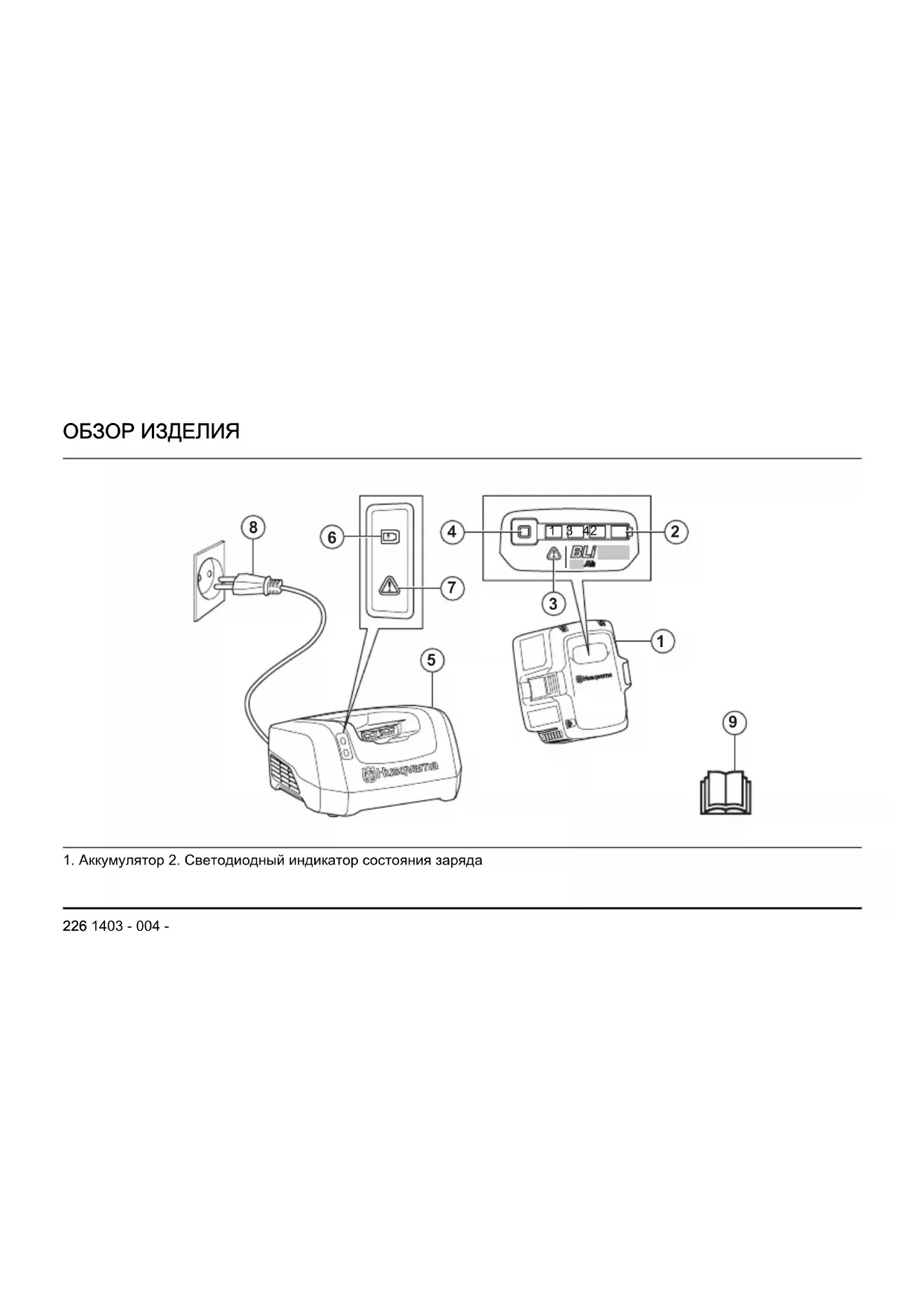

1. Аккумулятор 2. Светодиодный индикатор состояния заряда

226 1403 - 004 -3. Светодиодный индикатор предупреждения

4. Кнопка-индикатор аккумулятора

5. Зарядное устройство

6. Светодиодный индикатор зарядки

7. Светодиодный индикатор ошибки

9. Руководство по эксплуатации

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА

Соблюдайте осторожность и правила эксплуатации изделия. Изделие может стать причиной тяжелой травмы или смерти оператора и окружающих. Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. Изделие соответствует действующим директивам EC. Данное изделие и его упаковка не могут быть утилизированы в качестве бытовых отходов. Изделие необходимо передать в соответствующий пункт переработки электрического и электронного оборудования. Защищайте устройство от воды и дождя. Зарядное устройство должно использоваться и храниться только внутри помещений. Примечание: Остальные символы/наклейки на изделии относятся к специальным требованиям сертификации в определенных коммерческих зонах. 1403 - 004 - 227УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА

осторожность и правила эксплуатации изделия. Изделие может стать причиной тяжелой травмы или смерти оператора и окружающих. Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что

приведенные в нем инструкции. Защищайте устройство от воды и дождя. Зарядное устройство должно использоваться и храниться только внутри помещений. Примечание: Остальные символы/ наклейки на изделии относятся к специальным требованиям 228 1403 - 004 -сертификации в определенных коммерческих зонах. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц.

Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. 1403 - 004 - 229Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. ВАЖНЫЕ ПРАВИЛА

БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ: Внимательно прочитайте все предупреждения и информацию о мерах безопасности. Несоблюдение предупреждений и инструкций по технике безопасности может привести к поражению электрическим током, пожару и/или тяжелым

Используйте только зарядные устройства QC330 или QC500 для зарядки оригинальных аккумуляторов Husqvarna. Для аккумуляторов используется программное обеспечение с криптографической защитой. 230 1403 - 004 -• Запрещается использовать одноразовые батарейки.

Не пытайтесь разбирать или ремонтировать зарядное устройство.

Запрещается подключать клеммы зарядного устройства к металлическим предметам.

Зарядное устройство работает со стандартным комплектом проводов с разъемом C17.

Используйте одобренные сетевые розетки с заземлением, которые находятся в исправном

Регулярно проверяйте, не поврежден ли кабель питания. Если кабель питания поврежден, немедленно отсоедините зарядное устройство.

Если кабель питания поврежден, обратитесь в авторизованный сервисный центр для его замены.

Не поднимайте зарядное устройство за кабель питания. Для отсоединения зарядного устройства от сетевой 1403 - 004 - 231розетки потяните за вилку. Не тяните за шнур питания.

Кабели и удлинители не должны контактировать с водой, маслом и с острыми краями. Убедитесь, что кабель питания не застрял в дверях, заборе и т. д.

Очистка аккумулятора или зарядного устройства водой

Храните зарядное устройство в недоступном для детей

Запрещается использовать неисправные или поврежденные зарядное устройство или аккумулятор.

Запрещается использовать зарядное устройство при риске удара молнии.

Зарядное устройство следует использовать только в помещении с хорошей вентиляцией и правильной температурой.

Храните зарядное устройство вдали от солнечного света. Запрещается использовать зарядное устройство вне помещения или в условиях высокой влажности. 232 1403 - 004 -• Запрещается брать зарядное устройство влажными руками.

Запрещается использовать зарядное устройство вблизи легковоспламеняющихся материалов и материалов, которые вызывают коррозию. Вытащите вилку зарядного устройства из розетки в случае появления дыма или

Не накрывайте зарядное устройство во время работы.

Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или недостатком опыта и знаний могут использовать данное оборудование только под надзором или в случае предоставления инструкций относительно безопасной эксплуатации оборудования и возможных рисков. Запрещается позволять детям играть с оборудованием. Очистка и пользовательское техническое обслуживание не должны проводиться детьми без надзора. 1403 - 004 - 233ЭКСПЛУАТАЦИЯ

• Используйте зарядное устройство только при температуре окружающей среды в пределах от 5 °C (41 °F) до 40 °C (104 °F). ЭКСПЛУАТАЦИЯ

• Всегда используйте аккумуляторы Husqvarna BLi100, BLi200, BLi300, BLi200X, BLi550X или BLi950X.

• Используйте зарядное устройство только при температуре окружающей среды в пределах от 5 °C (41 °F) до 40 °C (104 °F). Зарядка аккумулятора ВНИМАНИЕ: Убедитесь, что аккумулятор, зарядное устройство и клеммы аккумулятора чистые и сухие. Запрещается помещать аккумулятор в зарядное устройство, если он грязный или влажный.

1. Подключите зарядное устройство к электросети.

Светодиодный индикатор зарядки мигает 1 раз. ВНИМАНИЕ: Подключайте зарядное устройство только к сети питания с напряжением и частотой, указанными на паспортной табличке.

2. Подключите аккумулятор к зарядному устройству.

Загорается светодиодный индикатор зарядки.

3. Извлеките аккумулятор из зарядного устройства,

когда он полностью зарядится. Нажмите кнопку индикатора заряда аккумулятора для отображения состояния аккумулятора. Если все светодиодные индикаторы горят, то аккумулятор полностью

4. Чтобы отсоединить зарядное устройство от сети,

234 1403 - 004 -ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Порядок устранения Светодиодный индика- тор зарядки мигает зе-

Отклонение температу- ры, аккумулятор сли- шком холодный или слишком горячий для использования или за-

Дайте аккумулятору остыть или прогрейте его. Если темпера- тура аккумулятора соответствует норме, его можно использо- вать или зарядить снова. Используйте зарядное устройство при температуре окружающей среды от 5 °C (41 °F) до 40 °C (104 °F). Светодиодный индика- тор зарядки горит крас-

Постоянная ошибка за- рядного устройства. Обратитесь к своему дилеру. Светодиодный индика- тор зарядки мигает

Неисправность аккуму- ляторной батареи. Обратитесь к своему дилеру. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

• Надежно закрепите изделие на время транспортировки для предотвращения повреждений или аварий.

• Храните изделие в запертом помещении для предотвращения доступа к изделию детей или посторонних лиц.

• Поместите изделие в сухое, чистое и непромерзшее место с допустимой температурой. 1403 - 004 - 235• Храните изделие при температуре от 5 °C (41 °F) до 25 °C (77 °F). Храните изделие вдали от солнечных

• Храните аккумулятор отдельно от зарядного устройства.

Изделия Husqvarna не являются бытовыми отходами и подлежат утилизации в соответствии с указаниями в данном руководстве.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

• Утилизируйте зарядное устройство и упаковку в специально предназначенном для этого месте.

• Для получения дополнительной информации о переработке и утилизации аккумулятора обратитесь к местному дилеру Husqvarna. ТЕХНИЧЕСКИЕ ДАННЫЕ Технические данные приведены на паспортной табличке зарядного устройства.
