INSTRUKCJA OBSŁUGI QC500 HUSQVARNA

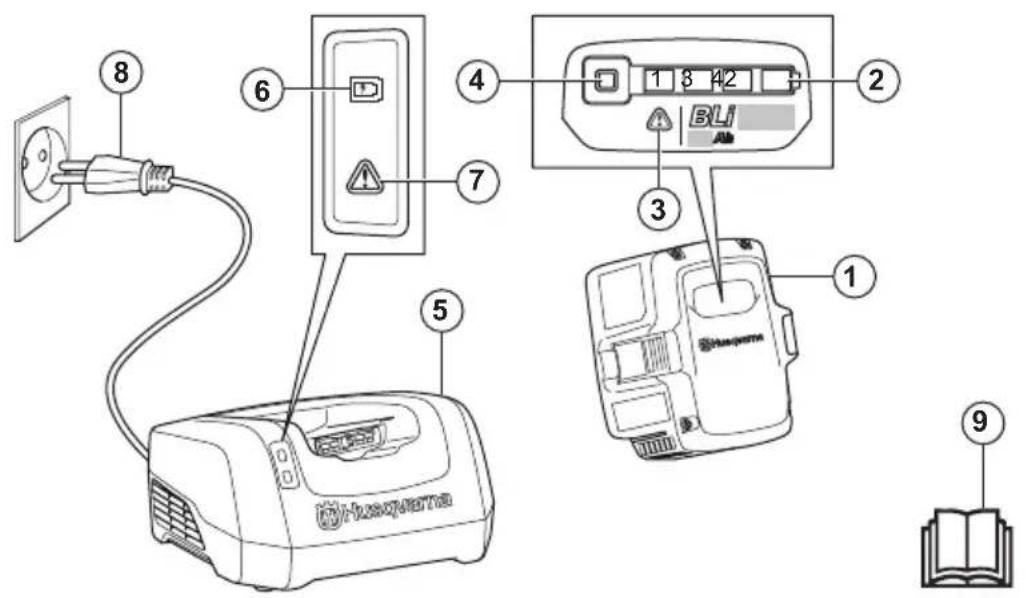

1. Akumulator 2. Dioda LED stanu ładowania

196 1403 - 004 -3. Dioda LED ostrzeżenia

4. Przycisk wskaźnika akumulatora

6. Dioda LED ładowania

8. Wtyczka zasilania

9. Instrukcja obsługi

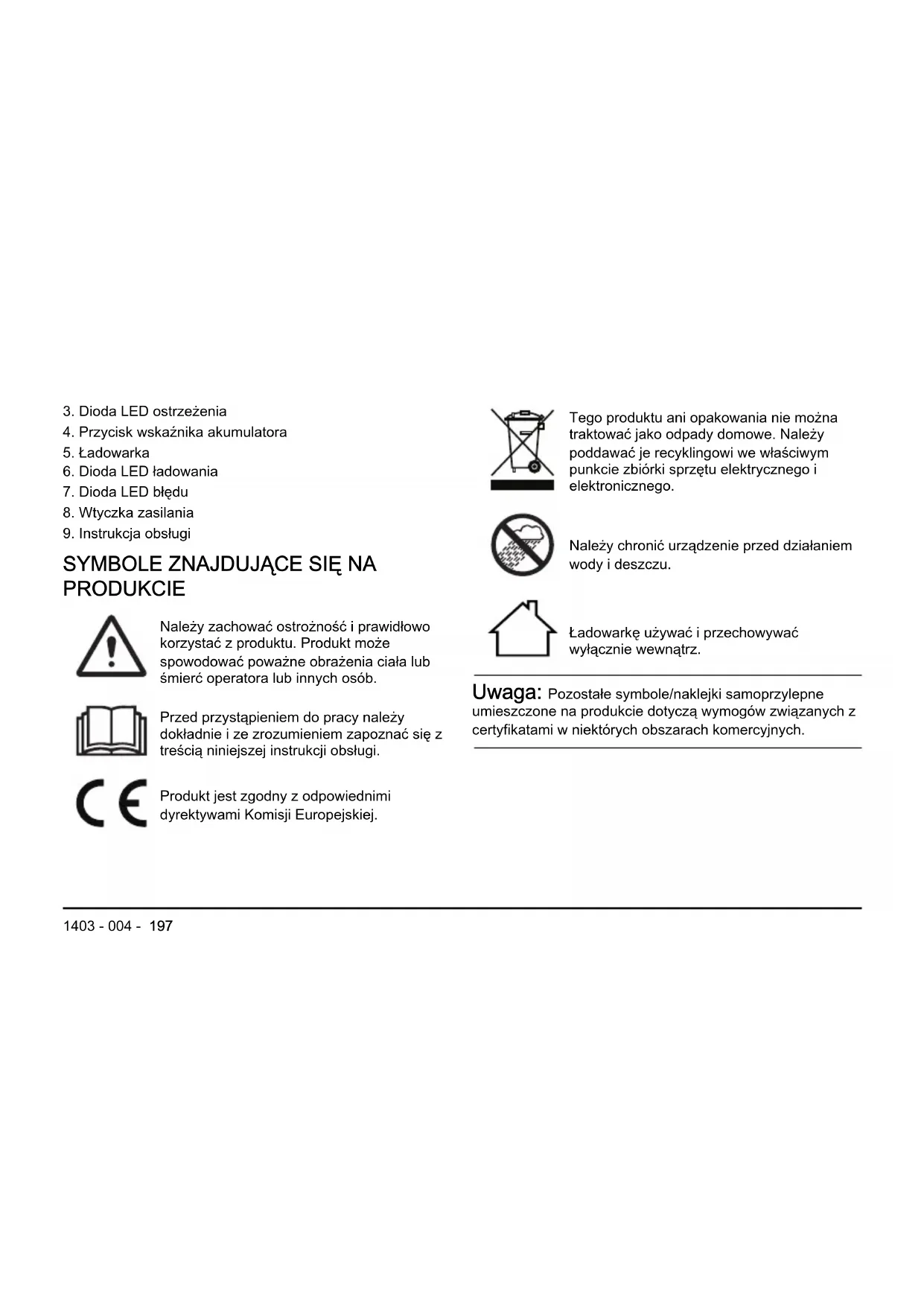

SYMBOLE ZNAJDUJĄCE SIĘ NA

PRODUKCIE Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób. Przed przystąpieniem do pracy należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. Produkt jest zgodny z odpowiednimi dyrektywami Komisji Europejskiej. Tego produktu ani opakowania nie można traktować jako odpady domowe. Należy poddawać je recyklingowi we właściwym punkcie zbiórki sprzętu elektrycznego i elektronicznego. Należy chronić urządzenie przed działaniem wody i deszczu. Ładowarkę używać i przechowywać wyłącznie wewnątrz. Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych obszarach komercyjnych. 1403 - 004 - 197SYMBOLE ZNAJDUJĄCE SIĘ NA PRODUKCIE Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób. Przed przystąpieniem do pracy należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. Należy chronić urządzenie przed działaniem wody i deszczu. Ładowarkę używać i przechowywać wyłącznie wewnątrz. Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w 198 1403 - 004 -niektórych obszarach komercyjnych.

BEZPIECZEŃSTWA Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

1403 - 004 - 199WAŻNE ZALECENIA

DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE: Należy dokładnie przeczytać wszystkie ostrzeżenia i instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Do ładowania oryginalnych akumulatorów QC330 należy stosować wyłącznie ładowarki , QC500 lub Husqvarna. Akumulatory są zabezpieczone szyfrem programowym.

Nie używać baterii jednorazowego użytku.

Nie należy podejmować prób rozmontowania lub naprawy ładowarki.

Nie należy zwierać styków ładowarki metalowymi przedmiotami.

Ładowarka wykorzystuje zestaw przewodu ze złączem C17. 200 1403 - 004 -• Należy używać zatwierdzonego i uziemionego gniazda sieciowego, które nie jest uszkodzone.

Należy regularnie sprawdzać przewód zasilający pod kątem uszkodzeń. Jeśli przewód jest uszkodzony, należy natychmiast odłączyć ładowarkę.

Jeżeli przewód zasilający jest uszkodzony, należy zlecić jego wymianę autoryzowanemu warsztatowi obsługi technicznej.

Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę akumulatora od gniazda zasilania, należy wyciągnąć wtyczkę zasilania. Nie ciągnąć z przewód.

Należy chronić wszystkie przewody i przedłużacze przed działaniem wody, olejów oraz przedmiotów o ostrych krawędziach. Należy także uważać, aby przewód zasilający nie uległ zakleszczeniu w drzwiach, płotach itp.

Do czyszczenia akumulatora i ładowarki nie należy używać wody.

Należy przechowywać ładowarkę z dala od dzieci. 1403 - 004 - 201• Nie należy używać wadliwej lub uszkodzonej ładowarki lub akumulatora.

Nie należy używać ładowarki w miejscu, w którym istnieje ryzyko wystąpienia wyładowania atmosferycznego.

Ładowarkę do akumulatora należy używać wyłącznie w pomieszczeniach o dobrej wentylacji i właściwej temperaturze.

Nie należy wystawiać ładowarki na działanie promieni słonecznych. Nie należy używać ładowarki na zewnątrz lub w wilgotnym otoczeniu.

Nie wolno chwytać ładowarki mokrymi rękoma.

Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

Nie należy przykrywać ładowarki podczas jej działania.

Urządzenie to może być używane przez dzieci, które ukończyły 8. rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, 202 1403 - 004 -sensorycznych lub umysłowych lub nieposiadające odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją wiążące się z nim zagrożenia. Dzieci nie mogą bawić się urządzeniem. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji. OBSŁUGA

• Ładowarkę należy użytkować w zakresie temperatur 5– 40ºC (41–104°F). OBSŁUGA

• Należy zawsze używać akumulatorów Husqvarna BLi100, BLi200, BLi300, BLi200X, BLi550X lub BLi950X.

• Ładowarkę należy użytkować w zakresie temperatur 5– 40ºC (41–104°F). Ładowanie akumulatora UWAGA: Należy upewnić się, że akumulator, ładowarka oraz styki akumulatora są czyste i suche. Nie należy podłączać akumulatora do ładowarki, jeżeli jest brudny lub mokry.

1. Podłączyć ładowarkę do gniazda zasilania. Dioda LED

ładowania zamiga 1 raz. UWAGA: Ładowarkę należy podłączać wyłącznie do gniazda zasilania o napięciu i częstotliwości zgodnymi z tabliczką znamionową.

2. Podłączyć akumulator do ładowarki. Zaświeci się dioda

LED ładowania. 1403 - 004 - 2033. Akumulator należy wyjąć z ładowarki po pełnym naładowaniu. Aby sprawdzić stan akumulatora, należy wcisnąć przycisk wskaźnika akumulatora. Gdy wszystkie wskaźniki LED świecą się, akumulator jest w pełni naładowany.

4. Wyciągnąć wtyczkę przewodu zasilającego z gniazda,

aby odłączyć ładowarkę od zasilania. Nie ciągnąć za przewód.

ROZWIĄZYWANIE PROBLEMÓW

Sytuacja Możliwe usterki Możliwe działania Kontrolka LED stanu ła- dowania miga na zielono. Odchylenia temperatury; akumulator jest zbyt zim- ny lub zbyt gorący do użytku lub ładowania. Odczekać, aż akumulator ostygnie, lub ogrzać go. Gdy akumulator odzyska właściwą temperaturę, będzie mógł być ponownie użytko- wany lub ładowany. Ładowarki należy używać w temperaturze oto- czenia wahającej się pomiędzy 5 °C (41 °F) a 40 °C (104 °F). Dioda LED ładowania świeci się na czerwono. Trwała usterka ładowarki akumulatora. Należy skontaktować się z dealerem. Kontrolka LED stanu ła- dowania miga na czerwo- no. Wadliwy akumulator. Należy skontaktować się z dealerem.

TRANSPORT I PRZECHOWYWANIE

• Podczas transportu, w celu zapobieżenia uszkodzeniom i wypadkom, maszynę należy bezpiecznie zamocować.

• Maszynę należy przechowywać w zamkniętym obszarze w celu uniemożliwienia dzieciom lub nieupoważnionym osobom uzyskania do niej dostępu. 204 1403 - 004 -• Umieścić produkt w suchym, nienarażonym na mróz, czystym miejscu, w którym panuje odpowiednia temperatura.

• Produkt należy przechowywać w zakresie temperatur od 5–25ºC (41–77°F). Nie należy wystawiać produktu na działanie promieni słonecznych.

• Przechowywać akumulator z dala od ładowarki. UTYLIZACJA Produkty Husqvarna nie stanowią odpadów komunalnych i należy je utylizować jedynie w sposób podany w tej instrukcji.

• Należy przestrzegać lokalnych wymogów dotyczących utylizacji oraz wszystkich innych obowiązujących przepisów.

• Ładowarkę akumulatorów i opakowanie należy poddawać recyklingowi we właściwym punkcie.

• Aby uzyskać więcej informacji na temat recyklingu i utylizacji akumulatora, należy skontaktować się z lokalnym dealerem Husqvarna. DANE TECHNICZNE Dane techniczne znajdują się na tabliczce znamionowej ładowarki do akumulatora.
