MANUAL DE USUARIO QC500 HUSQVARNA

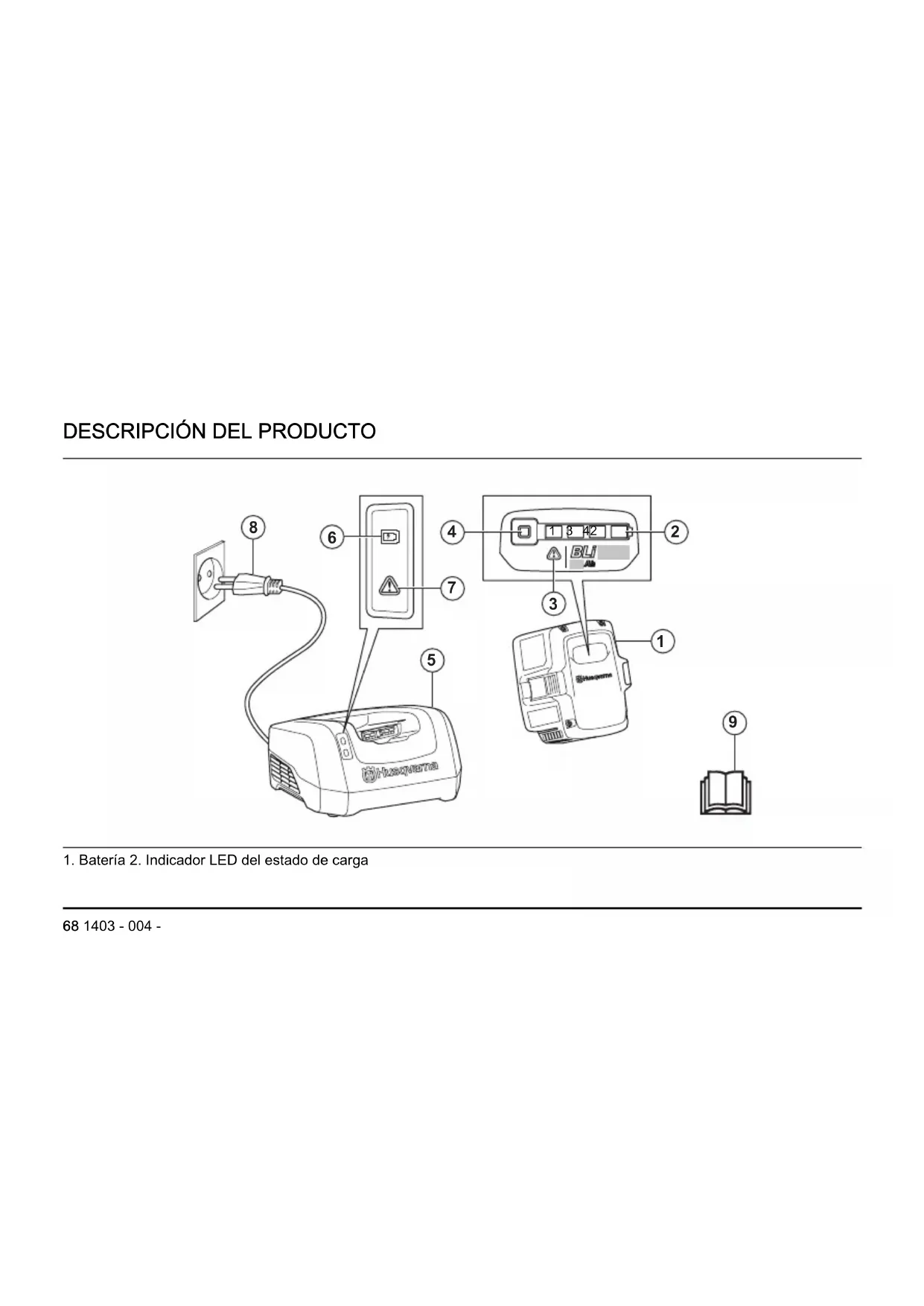

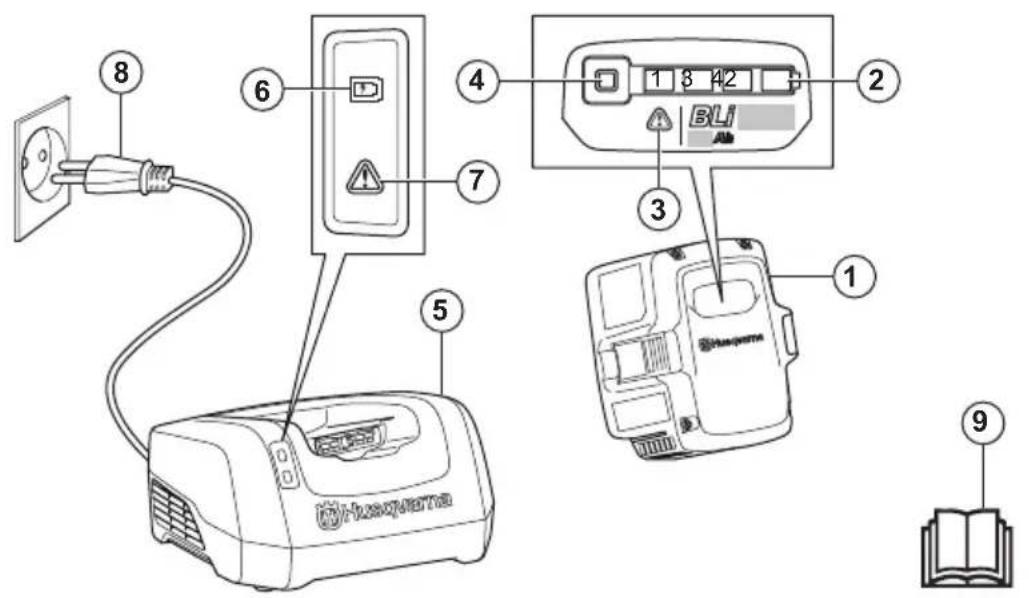

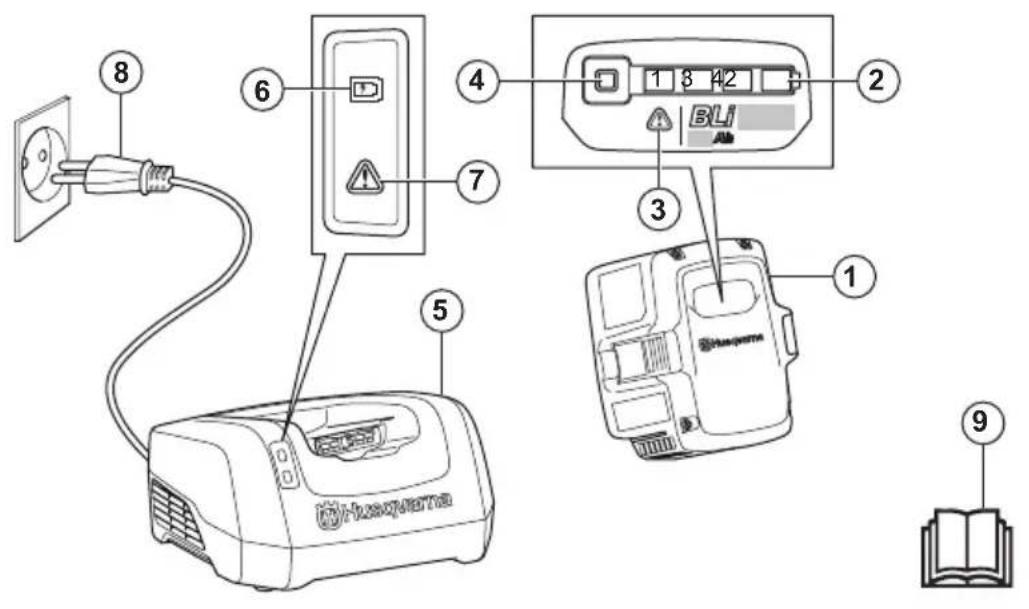

1403 - 004 - 67DESCRIPCIÓN DEL PRODUCTO

1. Batería 2. Indicador LED del estado de carga

68 1403 - 004 -3. LED de advertencia

4. Botón indicador de la batería

5. Cargador de batería

9. Manual de usuario

SÍMBOLOS QUE APARECEN EN EL

PRODUCTO Tenga cuidado y utilice el producto correctamente. Este producto puede ocasionar lesiones graves o mortales tanto al operador como a cualquier otra persona. Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina. El producto cumple con las directivas CE vigentes. El producto o su embalaje no son residuos domésticos. Recíclelo en un lugar apto para la eliminación de equipos eléctricos y electrónicos. Mantenga la unidad alejada del agua y la lluvia. Utilice y guarde el cargador de batería únicamente en interiores. Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos de algunas zonas comerciales. 1403 - 004 - 69SÍMBOLOS QUE APARECEN EN EL PRODUCTO Tenga cuidado y utilice el producto correctamente. Este producto puede ocasionar lesiones graves o mortales tanto al operador como a cualquier otra persona. Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina. Mantenga la unidad alejada del agua y la lluvia. Utilice y guarde el cargador de batería únicamente en interiores. Nota: Los demás símbolos/ etiquetas que aparecen en el producto corresponden a requisitos de homologación 70 1403 - 004 -específicos de algunas zonas comerciales.

DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual. ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual. PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual. 1403 - 004 - 71Nota: Se usa para proporcionar más información necesaria en una situación determinada. INSTRUCCIONES DE SEGURIDAD IMPORTANTES ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede ocasionar descargas eléctricas, incendios o lesiones graves.

Utilice únicamente los cargadores de batería QC330 o QC500 para cargar las baterías originales de Husqvarna. Las baterías están encriptadas mediante software.

No utilice baterías no recargables.

No intente desmontar ni reparar el cargador de batería. 72 1403 - 004 -• No conecte los terminales del cargador de batería a objetos metálicos.

El cargador utiliza un juego de cables C17 estándar.

Utilice una toma de corriente homologada con toma de tierra que no esté dañada.

Compruebe con regularidad que el cable de alimentación no esté dañado. Desconecte inmediatamente el cargador de batería si el cable de alimentación está dañado.

Si el cable de alimentación está dañado, solicite al servicio técnico autorizado que lo sustituya.

No levante el cargador de la batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

Mantenga todos los cables y cables de extensión, alejados del agua, el aceite y los bordes afilados. Proceda con cuidado para evitar que el cable de alimentación se enganche en puertas, vallas o estructuras parecidas. 1403 - 004 - 73• No limpie la batería o el cargador con agua.

Mantenga el cargador de batería alejado de los niños.

No utilice una batería o un cargador de batería defectuoso o dañado.

No utilice el cargador de batería en lugares donde pueda recibir el impacto de un rayo.

Utilice el cargador de batería únicamente en interiores, en un entorno bien ventilado y con una temperatura adecuada.

Proteja el cargador de batería de la luz del sol. No utilice el cargador de batería al aire libre ni en ambientes húmedos.

No manipule el cargador de batería con las manos mojadas.

No utilice el cargador de batería cerca de materiales inflamables o corrosivos. Desenchufe el cargador de batería si produce humo o se incendia.

No cubra el cargador de batería mientras está funcionando.

Los niños mayores de 8 años y las personas con facultades físicas, psíquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos 74 1403 - 004 -necesarios pueden usar este aparato si se les supervisa o instruye en lo que respecta al uso seguro del aparato y comprenden los peligros existentes. Los niños no deben jugar con el aparato. Los niños no deberán llevar a cabo la limpieza ni el mantenimiento del usuario sin supervisión. FUNCIONAMIENTO

• Utilice el cargador de batería solo cuando la temperatura ambiente oscile entre 5 °C y 40 °C (41 °F y 104 °F). FUNCIONAMIENTO

• Utilice siempre baterías Husqvarna BLi100, BLi200, BLi300, BLi200X, BLi550X o BLi950X.

• Utilice el cargador de batería solo cuando la temperatura ambiente oscile entre 5 °C y 40 °C (41 °F y 104 °F). Carga de la batería PRECAUCIÓN: Asegúrese de que la batería, el cargador de batería y los terminales de la batería están limpios y secos. No coloque la batería en el cargador si está sucia o húmeda.

1. Conecte el cargador de batería a una toma de corriente.

El LED de carga parpadea 1 vez. PRECAUCIÓN: Conecte el cargador de batería a una toma de corriente cuya tensión y frecuencia coincidan con los valores indicados en la placa de características.

2. Conecte la batería al cargador. El LED de carga se

enciende. 1403 - 004 - 753. Retire la batería del cargador cuando esté completamente cargada. Pulse el botón del indicador de estado de la batería. Cuando se enciendan todos los indicadores LED de la batería, significa que esta se ha cargado por completo.

4. Tire del enchufe o del conector para desconectar el

cargador de batería de la toma de corriente. No tire del cable de alimentación.

RESOLUCIÓN DE PROBLEMAS

Estado Posibles errores Procedimiento posible El LED de carga parpa- dea en verde. Desviación de la tempe- ratura; la batería está de- masiado fría o demasia- do caliente para utilizarla o cargarla. Deje que la batería se enfríe o se caliente. Cuando la batería tenga la temperatura correcta, podrá usarse o cargarse. Utilice el carga- dor de batería a temperaturas ambiente de entre 5 °C (41 °F) y 40 °C (104 °F). El LED de carga se en- ciende en rojo. Error del cargador de ba- tería. Póngase en contacto con su distribuidor. El LED de carga parpa- dea en rojo. Batería defectuosa. Póngase en contacto con su distribuidor.

TRANSPORTE Y ALMACENAMIENTO

• Asegure el producto durante el transporte para evitar daños y accidentes.

• Mantenga el producto en un área cerrada para impedir el acceso a niños o personas no autorizadas.

• Ponga el producto en un lugar seco, resguardado de las heladas, limpio y que tenga una temperatura adecuada. 76 1403 - 004 -• Cuando guarde el producto, hágalo en un lugar cuya temperatura oscile entre 5 °C y 25 °C (41 °F y 77 °F). Proteja el producto de la luz del sol.

• Cuando guarde la batería, manténgala alejada del cargador. DESECHO Los productos Husqvarna no son residuos domésticos y se deben desechar como se indica en este manual.

• Respete las normas y los requisitos locales y aplicables relativos a los residuos.

• Recicle el cargador de batería y el embalaje en un lugar apropiado.

• Póngase en contacto con su distribuidor local Husqvarna para obtener más información sobre cómo reciclar y desechar la batería.

Para conocer los datos técnicos, consulte la placa de características del cargador de batería.
