MANUALE UTENTE QC500 HUSQVARNA

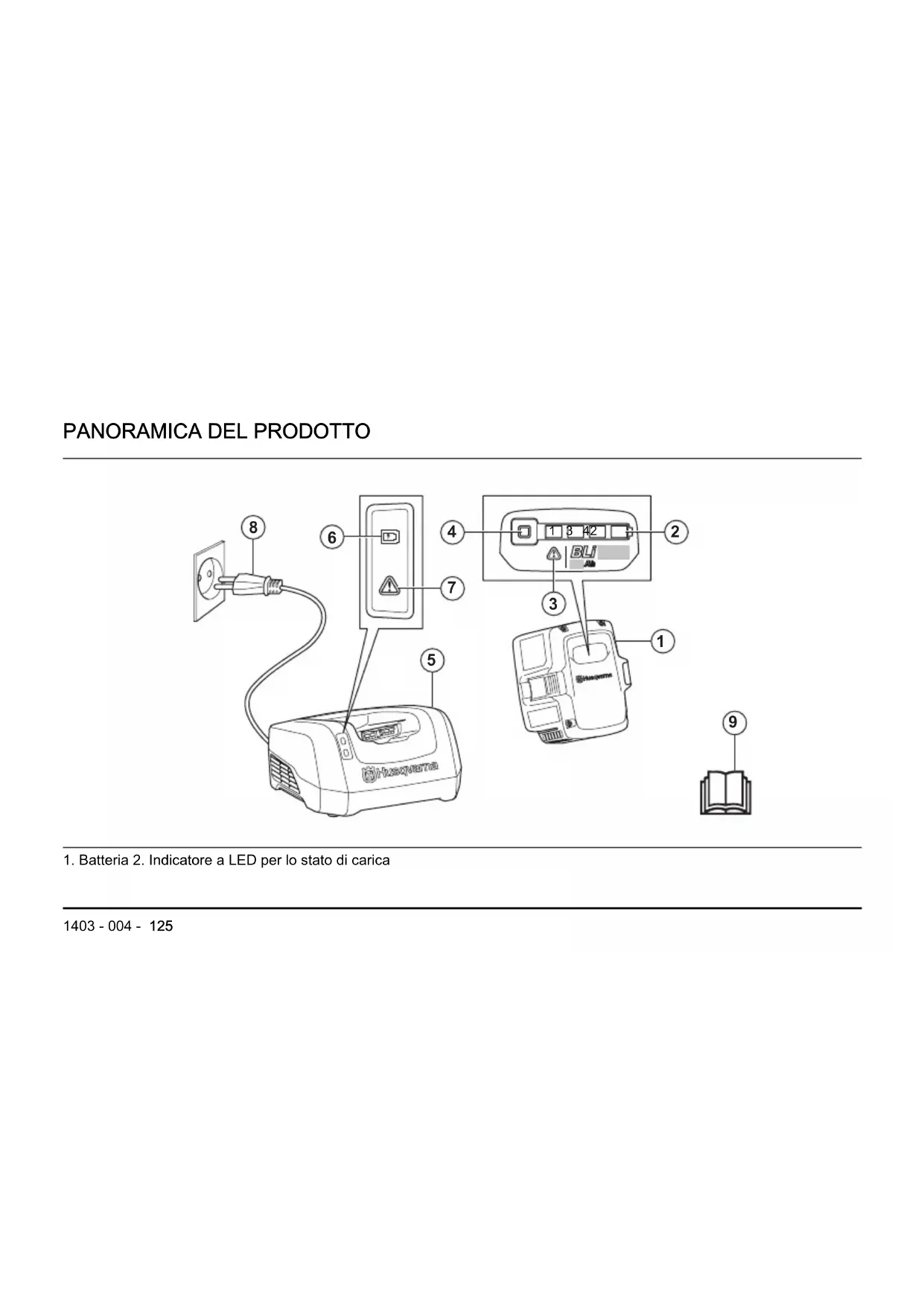

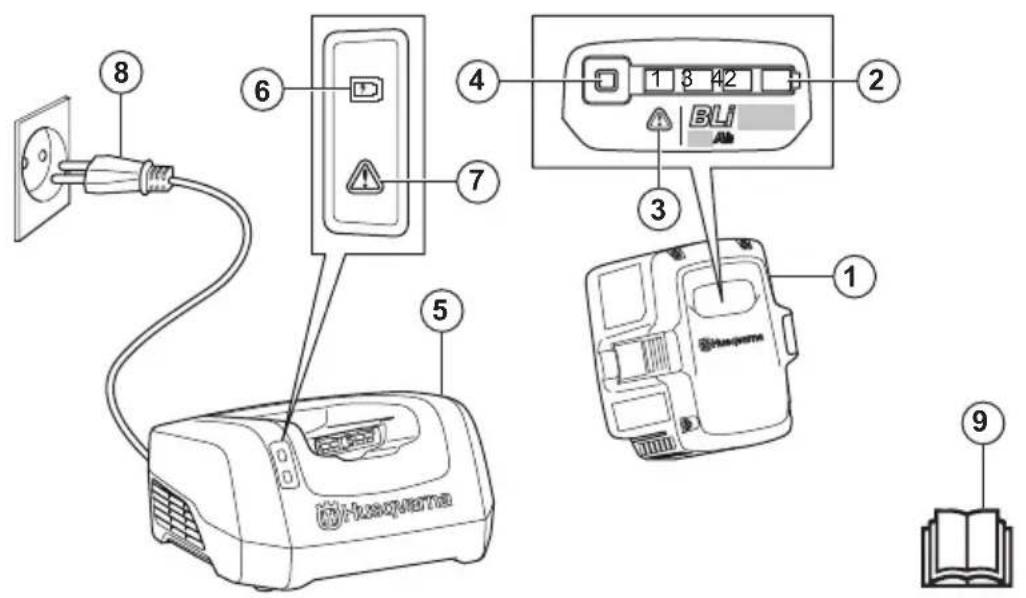

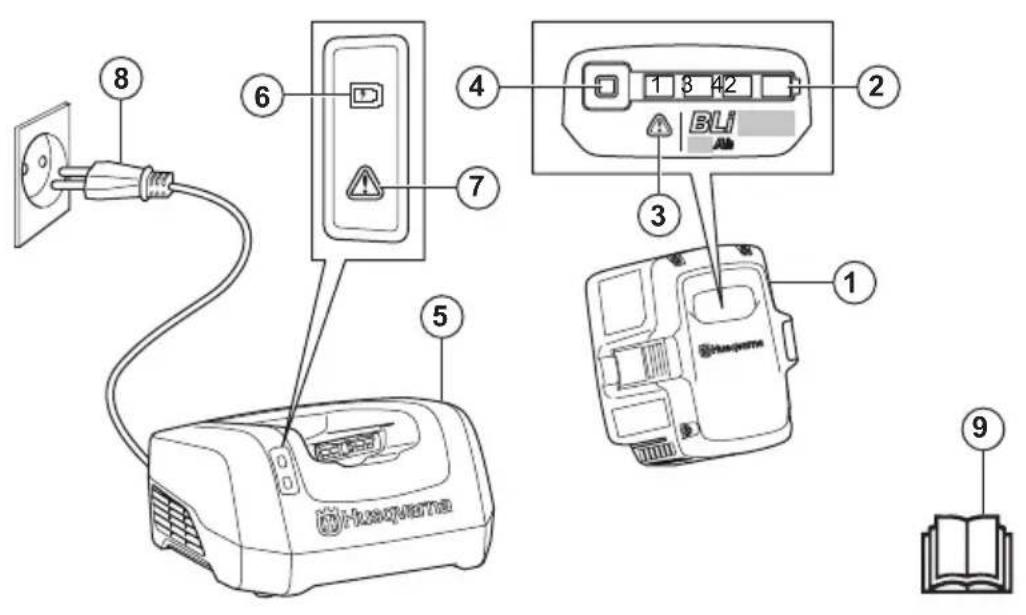

1. Batteria 2. Indicatore a LED per lo stato di carica

1403 - 004 - 1253. LED di avvertimento

4. Pulsante di indicatore di batteria

8. Presa di corrente

9. Manuale operatore

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone. Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni. Il prodotto è conforme alle direttive CE vigenti. Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico. Riciclarlo in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche. Tenere l'unità lontana dall'acqua e dalla pioggia. Utilizzare e conservare il caricabatteria solo in ambienti interni. Nota: Altri simboli o decalcomanie sul prodotto riguardano particolari requisiti necessari per la certificazione in determinate aree commerciali.

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto 126 1403 - 004 -correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone. Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni. Tenere l'unità lontana dall'acqua e dalla pioggia. Utilizzare e conservare il caricabatteria solo in ambienti interni. Nota: Altri simboli o decalcomanie sul prodotto riguardano particolari requisiti necessari per la certificazione in determinate aree commerciali.

DEFINIZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. 1403 - 004 - 127AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. ISTRUZIONI DI SICUREZZA IMPORTANTI AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può dare luogo a 128 1403 - 004 -scosse elettriche, incendi e/o gravi lesioni.

Utilizzare solo i caricabatterie QC330 o QC500 per caricare le batterie originali Husqvarna. Le batterie sono codificate mediante software.

Non utilizzare batterie non ricaricabili.

Non tentare di smontare o riparare il caricabatterie.

Non collegare i terminali del caricabatterie a oggetti metallici.

Il caricabatterie utilizza un set di cavi standard C17.

Utilizzare una presa di corrente con messa a terra omologata che non sia danneggiata.

Verificare regolarmente che il cavo di alimentazione non sia danneggiato. Scollegare immediatamente il caricabatterie se il cavo di alimentazione è danneggiato.

Se il cavo di alimentazione è danneggiato, farlo sostituire in un'officina autorizzata.

Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la 1403 - 004 - 129spina. Non tirare il cavo di alimentazione.

Tenere tutti i cavi e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo di alimentazione non si incastri in porte, ostacoli o simili.

Non pulire la batteria o il caricabatterie con acqua.

Tenere il caricabatterie fuori dalla portata dei bambini.

Non utilizzare una batteria o un caricabatterie difettoso o danneggiato.

Non utilizzare il caricabatterie in ambienti in cui sia presente il rischio di fulmini.

Utilizzare il caricabatterie solo in interni in un ambiente con un flusso d'aria adeguato e la temperatura corretta.

Tenere il caricabatterie lontano dalla luce solare. Non usare il caricabatterie all'aperto o in condizioni di bagnato.

Non azionare il caricabatterie con le mani bagnate.

Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali 130 1403 - 004 -corrosivi. Staccare la spina del caricabatterie in caso di fumo o incendio.

Non coprire il caricabatterie durante l'uso.

L'apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza o conoscenze previe, a patto che abbiano ricevuto assistenza o istruzioni per l'uso dell'apparecchio in modo sicuro e purché ne comprendano i rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti. UTILIZZO

• Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F). UTILIZZO

• Utilizzare sempre batterie Husqvarna BLi100, BLi200, BLi300, BLi200X, BLi550X o BLi950X.

• Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F). Ricarica della batteria ATTENZIONE: Assicurarsi che la batteria, il caricabatterie e i terminali della batteria siano puliti e asciutti. Non inserire la 1403 - 004 - 131batteria nel caricabatterie se è sporco o bagnato.

1. Collegare il caricabatterie a una presa di corrente. Il

LED di carica lampeggia 1 volta. ATTENZIONE: Collegare il caricabatterie solo a una presa di corrente con la tensione e la frequenza indicate sulla targhetta dati di funzionamento.

2. Collegare la batteria al caricabatterie. Il LED di carica si

3. Rimuovere la batteria dal caricabatterie quando è

completamente carica. Premere il pulsante di indicatore di batteria per lo stato della batteria. Quando tutte le spie LED sulla batteria sono accese, la batteria è completamente carica.

4. Estrarre la spina di alimentazione per scollegare il

caricabatterie dalla presa di corrente. Non tirare il cavo di alimentazione.

Stato Possibili guasti Possibile procedura Il LED di carica lampeg- gia in verde. Deviazione di temperatu- ra, la batteria è troppo fredda o troppo calda per essere usata o caricata. Lasciare raffreddare la batteria o riscaldarla. Quando la batteria ha la temperatura corretta, può essere usata o caricata di nuovo. Uti- lizzare il caricabatterie a temperature ambiente comprese tra 5 °C (41 °F) e 40 °C (104 °F). Il LED di carica è rosso. Errore permanente del caricabatterie. Rivolgersi al proprio rivenditore. Il LED di carica lampeg- gia in rosso. Batteria difettosa. Rivolgersi al proprio rivenditore.

132 1403 - 004 -TRASPORTO E RIMESSAGGIO

• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Mettere il prodotto in un luogo asciutto, non soggetto a gelate e pulito a una temperatura corretta.

• Stoccare il prodotto a una temperatura compresa fra 5 °C (41 °F) e 25 °C (77 °F). Tenere il prodotto lontano dalla luce solare.

• Tenere la batteria lontano dal caricabatterie durante il rimessaggio. SMALTIMENTO I prodotti Husqvarna non sono rifiuti domestici e devono essere smaltiti secondo le indicazioni fornite in questo manuale.

• Rispettare le norme locali e le normative vigenti sullo smaltimento.

• Riciclare il caricabatterie e la confezione presso un apposito centro di smaltimento.

• Consultare il proprio rivenditore locale Husqvarna per maggiori informazioni su come riciclare e smaltire la batteria. DATI TECNICI Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento del caricabatterie. 1403 - 004 - 133製品の概要
