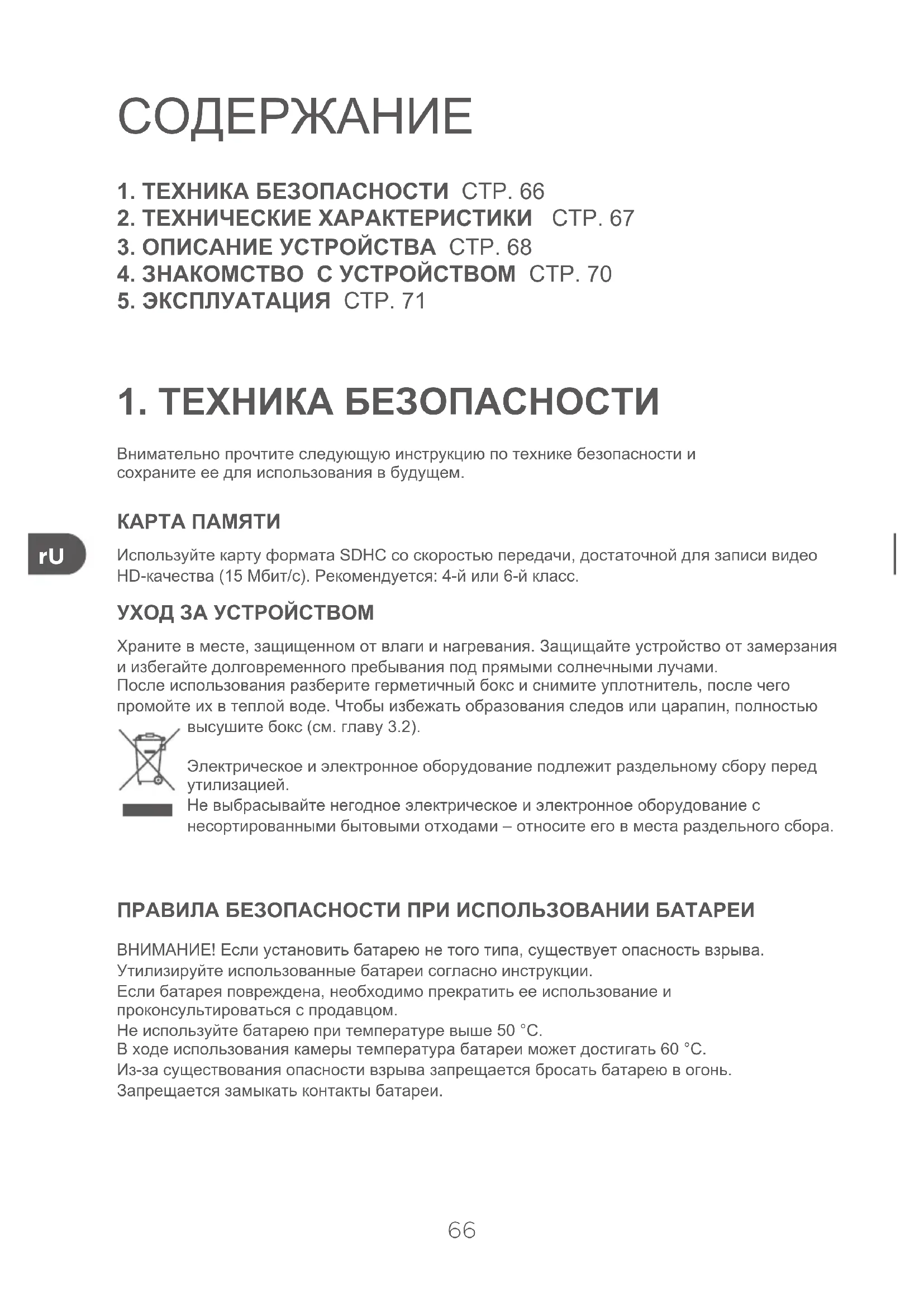

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q.2755 Qilive

1. ТЕХНИКА БЕЗОПАСНОСТИ СТР. 66
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТР. 67
3. ОПИСАНИЕ УСТРОЙСТВА СТР. 68
4. ЗНАКОМСТВО С УСТРОЙСТВОМ СТР. 70
5. ЭКСПЛУАТАЦИЯ СТР. 71

1. ТЕХНИКА БЕЗОПАСНОСТИ

Внимательно прочтите следующую инструкцию по технике безопасности и сохраните ее для использования в будущем.

КАРТА ПАМЯТИ

Используйте карту формата SDHC со скоростью передачи, достаточной для записи видео HD-качества (15 Мбит/с). Рекомендуется: 4-й или 6-й класс.

УХОД ЗА УСТРОЙСТВОМ

Храните в месте, защищенном от влаги и нагревания. Защищайте устройство от замерзания и избегайте долговременного пребывания под прямыми солнечными лучами.

После использования разберите герметичный бокс и снимите уплотнитель, после чего промойте их в теплой воде. Чтобы избежать образования следов или царапин, полностью

высушите бокс (см. главу 3.2).

Электрическое и электронное оборудование подлежит раздельному сбору перед утилизацией.

Не выбрасывайте негодное электрическое и электронное оборудование с несортированными бытовыми отходами – относите его в места раздельного сбора.

ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ БАТАРЕЙ

ВНИМАНИЕ! Если установить батарею не того типа, существует опасность взрыва.

Утилизируйте использованные батареи согласно инструкции.

Если батарея повреждена, необходимо прекратить ее использование и проконсультироваться с продавцом.

Не используйте батарею при температуре выше 50 °C.

В ходе использования камеры температура батареи может достигать 60 °C.

Из-за существования опасности взрыва запрещается бросать батарею в огонь.

Запрещается замыкать контакты батареи.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Матрица	1/3.2" CMOS 5.0 мегапикселей
Хранение данных	Внутренняя память: встроенная емкостью 128 М6 SD, SDHC (емкостью до 32 Гб, 6й класс)
Чувствительность матрицы	Автоматически
Объектив	Неподвижная линза f/2.8, фокусное расстояние 2,54 мм
Угол зрения объектива	88° (1080р.), 117° (720р. и 480р.), 127° (960р.)
Диапазон глубины резкости	30 см ~ бесконечность
Фотография	Формат: JPEG (EXIF 2.2), DCF Разрешение: 5 Мпк Режимы: x1 / серийная съемка (x3) / замедленная съемка (с интервалами 3, 5, 10, 30, или 60 с)
Видео	Формат: H.264 (AVI) Разрешение: 1080р. 16:9@30 кадр./сек., 960р. 4/3@30 кадр./сек., 720р. 16:9@60 кадр./сек., 480р. 16:9@60 кадр./сек.
Экспозиция	-2.0EV ~ +2.0EV (автоматически)
USB выход для ПК	2.0
Формат TV-выход	mini HDMI
Скорость съемки и выдержка	Видео: 1/30 ~ 1/2000 с Фотография: 1/2 ~ 1/4000 с
Спящий режим: автоматически	180 с / 600 с / Off
Питание	Заряжаемая литиево-ионная батарея 1130 мА/ч
Размеры	70,9 x 45 x 37 мм
Вес	Примерно 95 грамм

3. ОПИСАНИЕ УСТРОЙСТВА

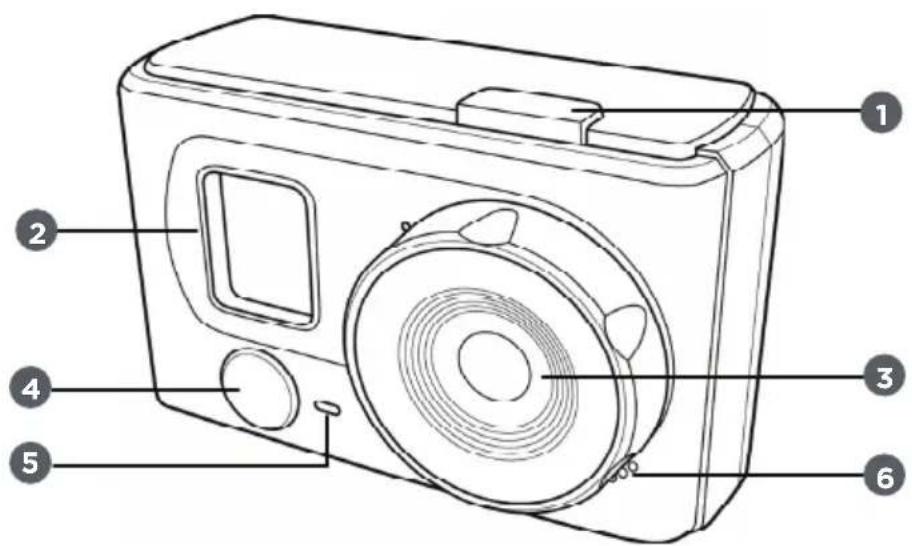

3.1. Камера

1 Кнопка Shutter (спуск/выбор)
2 LCD-экран
3 Объектив
4 Кнопка ON/OFF или MODE (режим)

5 Светодиодный индикатор
6 Микрофон
7 Отсек для батареи
8 Отсек для разъемов

3.2. Дополнительное оборудование

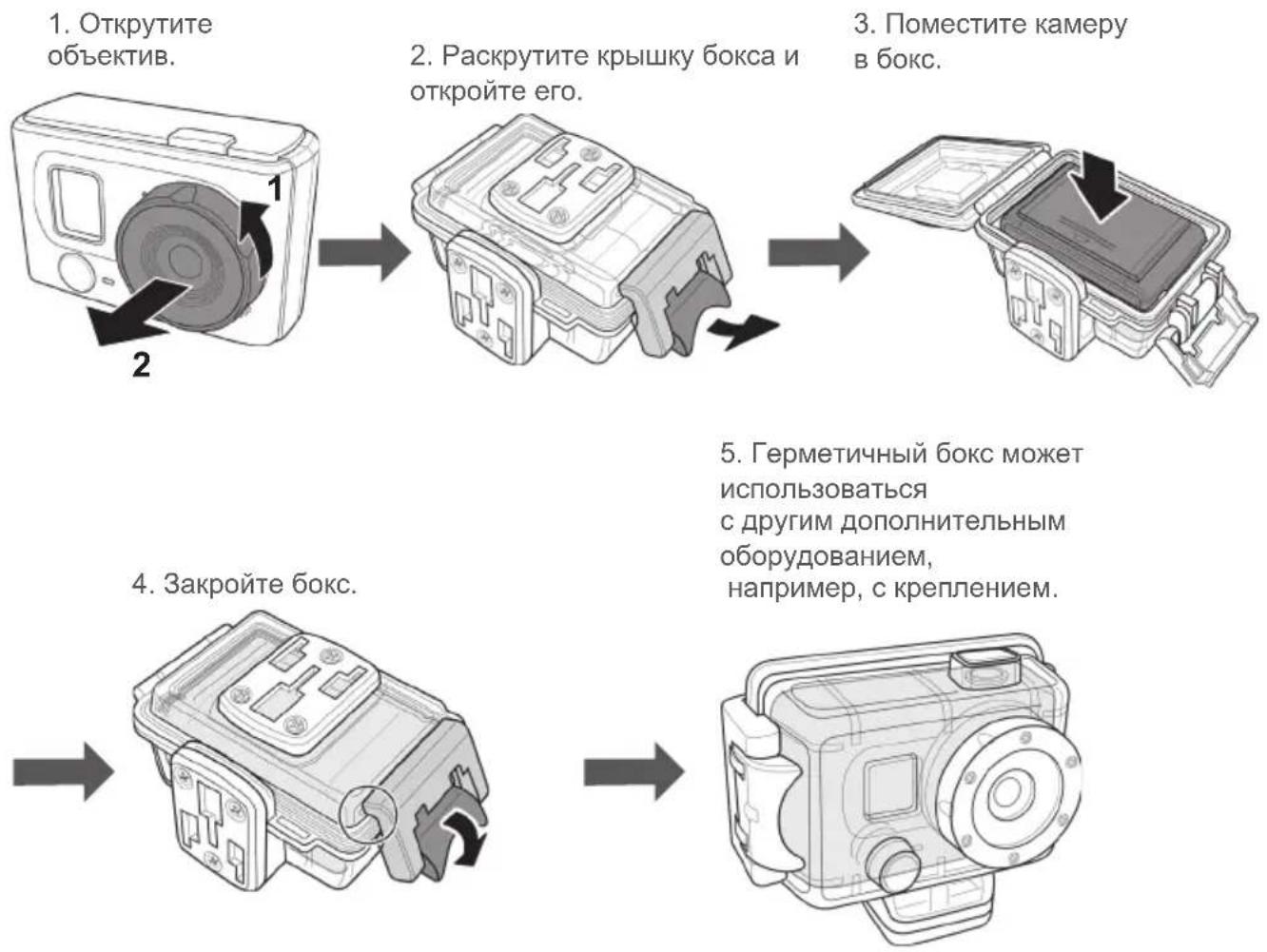

Герметичный бокс

Примечание. Для извлечения камеры из герметичного бокса следуйте настоящей инструкции.

Промойте герметичный бокс в теплой воде.

Протрите бокс чистой и сухой тряпкой.

Откройте бокс.

Извлеките камеру и уплотнитель.

В течение 2–3 минут подержите открытый бокс и уплотнитель в воде.

Протрите внутреннюю и внешнюю поверхность бокса чистой и сухой тряпкой.

Положите бокс в хорошо проветриваемом месте.

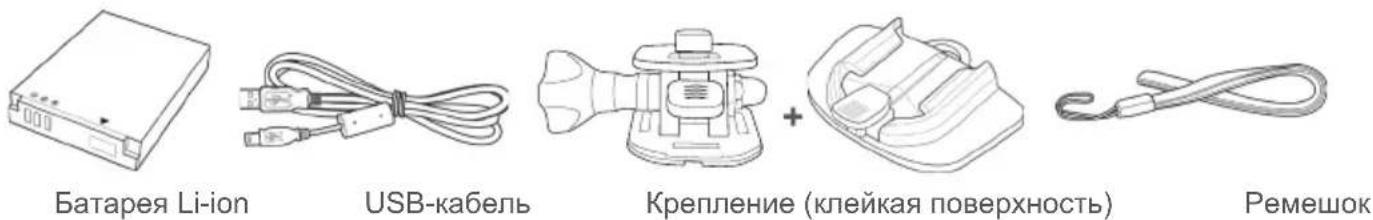

Другое дополнительное оборудование

4. УСТРОЙСТВОМ

4.1. Кнопки

• Для включения или выключения камеры нажмите и удерживайте кнопку в течении 3 секунд.
  • Нажмите для выбора различных режимов работы: видео, фото,
  замедленная съемка, серийная съемка, автоспуск и режим SET (настройки), для выбора между меню режима SET.

Кнопка SHUTTER (спуск – выбор) (затвор)

• В режиме видео, нажмите для включения/выключения функции записи видео.
• В режиме фото, нажмите для того чтобы сделать снимок.
• В режиме настройки (SET), нажмите для изменения параметров (см. главу 5.2)

4.2. Светодиодный индикатор

Зеленый: камера включена

Зеленый мигающий: светодиод мигает в зависимости от режима

· Идет запись видео.
• Включен режим автоспуска.
- Режим серийной или замедленной съемки.
Красный: зарядка батареи.

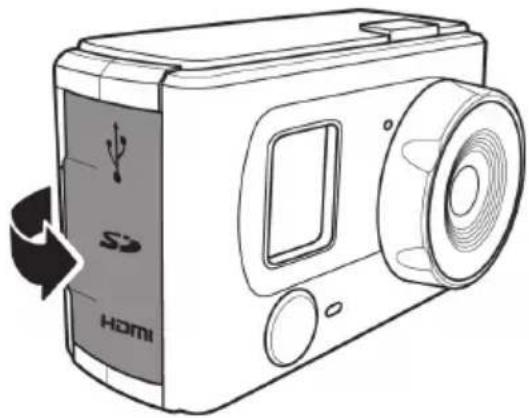

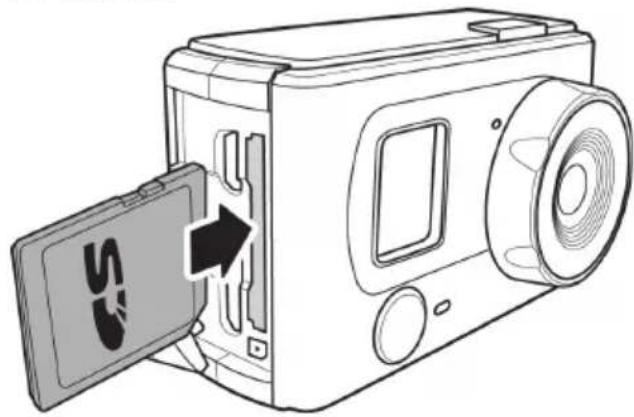

4.3. Установка карты памяти SD

Карта памяти SD необходима для хранения фотографий и видео.

Камера поддерживает карты памяти стандартов SD/SDHC емкостью до 32 Гб.

1. Откройте.


HOMI

1. Вставьте.


Внимание! Не вытаскивайте карту SD в процессе записи данных.

Существует риск повреждения записанных данных и/или карты.

4.4. Установка батареи

Внимание! Используйте только батарею, поставляемую вместе с камерой, или аналогичную батарею, рекомендованную изготовителем или продавцом.

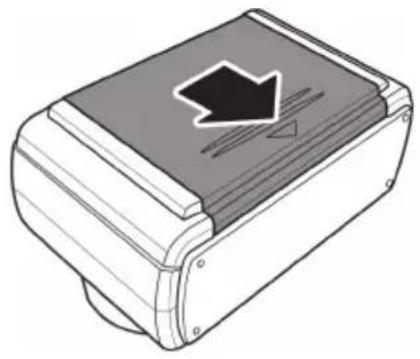

1. Чтобы открыть, сдвиньте крышку вниз.

2. Совместите контакты батареи, затем, вставьте батарею в отсек, лента должна находиться под батареей.

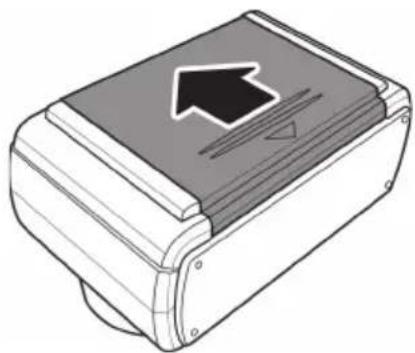

3. Закройте крышку.

Режимы 888 Количество отснятых видеозаписей или фотографий. Индикатор разрешения видео. Индикатор уровня оставшегося заряда батареи.

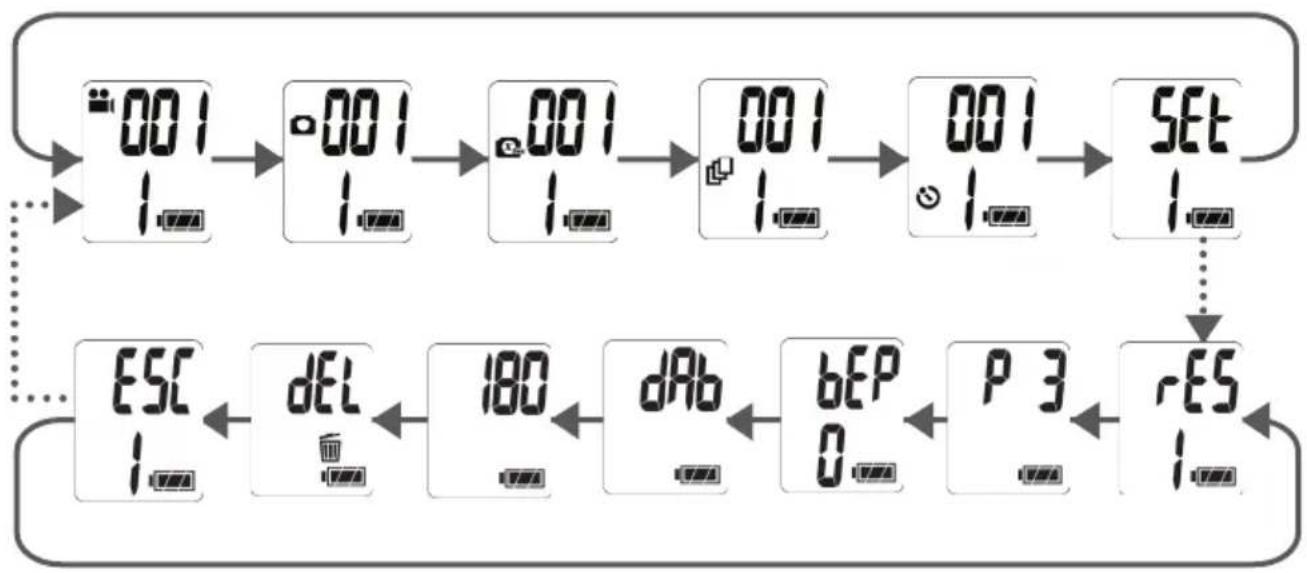

5. ЭКСПЛУАТАЦИЯ

Включите камеру. Камера включается автоматически в режиме видео.

Перемещайтесь по меню,

используя кнопку MODE (режим)

используя кнопку SHUTTER (спуск)

5.1. Режимы фото и видеосъемки

В режиме[св73]видеосъемки.		Нажмите на кнопку SHUTTER (спуск) для начала съемки. Нажмите на кнопку SHUTTER (спуск) для завершения съемки.
В режимефотографирования.		Нажмите на кнопку SHUTTER (спуск) чтобы сделать фотографию.
В режиме замедленной[д375]съемки.Эта функция позволяет создавать видеозапись из фотографий,снятых с одинаковым интервалом.		Нажмите на кнопку SHUTTER (спуск) для начала съемки.Снова нажмите на кнопку SHUTTER (спуск) для завершения съемки.
В режиме серийной[згZX]съемкиЭта функция позволяет делать 3 последовательных фотографии в секунду одним нажатием кнопки SHUTTER (спуск).		Нажмите несколько раз на кнопку MODE (режим), чтобы перейти в режим Rafale (серийная съемка).Нажмите на кнопку SHUTTER (спуск), чтобы сделать 3 фотографии.
Режим автоспускаЭта функция позволяет автоматически делать фотографию с задержкой в 10 секунд.		Нажмите на кнопку SHUTTER (спуск):камера сделает снимок автоматически через 10 секунд.

5.2. Режим настройки (SET)

Меню Résolution (разрешение)

Нажмите несколько раз на кнопку SHUTTER (спуск) для просмотра доступных вариантов разрешения.

	Описание	Разрешение Кадров/секунду
	16:9 Full HD	1080p (1920 x 1080)30
	16:9 HD	720p (1280 x 720)60
	16:9 HD	720p (1280 x 720)30
	16:9	WVGA (848 x 480)60
	4:3 HD	960p (1280 x 960)30

Выберите необходимую настройку, после чего нажмите кнопку MODE (режим) для продолжения. Камера сохраняет фотографии с фиксированной величиной разрешения 5,0 мегапикселей.

Меню Intervalle des captures (интервал съемки)

Это меню позволяет выбрать доступные варианты интервала съемки фотографий при использовании режима En Continu (непрерывный).

В режиме Настроек (SET) на экране	РЗ	Нажмите несколько раз на кнопку SHUTTER (спуск) для просмотра доступных вариантов интервала между кадрами.
Выберите необходимую настройку, после чего нажмите кнопку MODE (режим) для продолжения.

Меню Веер (звуковой сигнал)

Это меню позволяет включить или выключить звуковой сигнал, который подается при нажатии кнопок MODE (режим) или SHUTTER (спуск).

В режиме Настроек (SET)на экране	[IMAGE]	нажмите кнопку SHUTTER(спуск) для выбора варианта	[IMAGE]	[IMAGE]
выберите необходимую настройку, после чего нажмите кнопку MODE (режим) дляпродолжения.

Меню Date et heure (дата и время)

dAb	В режиме Настроки(SET) на экране
y11	Нажмите на кнопку SHUTTER (спуск) для входа в подменю установки значения года. И, нажмите несколько раз на кнопку SHUTTER (спуск) для установки значения. Например: год 2011.
o10	Нажмите на кнопку MODE (режим) для подтверждения и перехода в режим настройки месяца. Например: месяц октябрьНажмите несколько раз на кнопку SHUTTER (спуск) для установки значения, от ∅ 01 (январь) до ∅12 (декабрь).
d12	Нажмите на кнопку MODE (режим) для подтверждения месяца и перехода в режим настройки дня недели.Нажмите несколько раз на кнопку SHUTTER (спуск) для установки значения от 01 до 31. Например: день 12.
H12	Нажмите на кнопку MODE (режим) для подтверждения дня недели и перехода в режим настройки часов.Нажмите несколько раз на кнопку SHUTTER (спуск) для установки значения от 00 до 23. Например: час 12.
n01	нажмите на кнопку MODE (режим) для подтверждения значения часов и перехода в режим настройки минут;Нажмите несколько раз на кнопку SHUTTER (спуск) для установки значения, от 00 до 59. Например: минута 1.
нажмите на кнопку MODE (режим) для подтверждения.

Меню Mise en veille automatique (автоматический переход в спящий режим)

Это меню позволяет запрограммировать автоматический переход камеры в спящий режим через 180 или 600 с.

В режиме Настроки (SET) на экране [НХА7]	Нажмите на кнопку SHUTTER (спуск) для входя в режим настройки параметров. Нажмите несколько раз на кнопку MODE (режим) для просмотра доступных вариантов перехода в спящий режим.
		Автоматический переход в спящий режим через 180 сек.
		Автоматический переход в спящий режим через 600 сек.
		Без автоматического перехода в спящий режим.
Выберите необходимую настройку, после чего нажмите кнопку MODE (режим) для продолжения.

Меню Effacer le contenu (удаление сохраненных файлов)

В режиме Настроек (SETна экране	Нажмите на кнопку SHUTTER (спуск) для входя в режим настройки параметров:мигающий значок «dEL». Проделайте одноиз нижеперечисленных действий.Для удаления всех данных, нажмитена кнопку SHUTTER (спуск).Красные светодиоды мигают до техпор, пока данные не будут удалены.Для отмены удаления ничего неделайте, пока значок «dEL» неперестанет мигать или нажмите накнопку MODE (режим)
Нажмите на кнопку MODE (режим) для продолжения.
