MANUALE UTENTE Q.2755 Qilive

Utilizzare preferibilmente una scheda SDHC in grado di offrire un tasso di trasferimento sufciente per i video HD (15 MB/s). Raccomandato: Classe 4 o Classe 6. MANUTENZIONE Conservare al riparo dal calore e dall'umidità. Proteggere dal gelo ed evitare l'esposizione prolungata alla luce diretta del sole. Dopo l'uso, separare la scocca impermeabile e la guarnizione a tenuta stagna, e pulirle sotto l'acqua del rubinetto. Asciugare bene per evitare tracce o segni di abrasione. (vedere capitolo 3.2).Le apparecchiature elettriche ed elettroniche sono soggette a raccolta differenziata. Non gettare i riuti elettrici ed elettronici assieme ai riuti domestici, procedere alla raccolta differenziata.

SICUREZZA DELLA BATTERIA

ATTENZIONE: se la batteria viene sostituita con una di tipo non corretto, sussiste il rischio di esplosione. Gettare le batterie esauste conformemente alle istruzioni. Se la batteria è danneggiata, smettere di utilizzare il prodotto e consultare il rivenditore. Non esporre la batteria a temperature superiori ai 50°C.Durante l'utilizzo della videocamera la temperatura della batteria può raggiungere i 60°C.Non gettare mai la batteria nel fuoco. Rischio esplosione. Non creare mai un cortocircuito con i morsetti della batteria. INDICE

Leggere attentamente le istruzioni di sicurezza e conservarle con cura per un ulteriore utilizzo.22

Sensore Archiviazione Obiettivo Immagine Video Peso 1/3,2" CMOS 5,0 MegapixelInterno: Flash Memory integrata da 128 MB Scheda SD, SDHC compatibile (no a 32 GB di classe 6) Obiettivo ssof/2,8, lunghezza focale 2,54 mmFormato: JPEG (EXIF 2.2), DCFRisoluzione: 5 MpxModalità: x1 / Scatto in sequenza (x3) / Timelapse (per intervalli da 3, 5, 10, 30, o 60 s)Formato: H.264 (AVI)Risoluzione: 1080 p. 16:9@30 fps, 960 p. 4:3@30 fps, 720 p. 16:9@60 fps, 480 p. 16:9@60fps Circa 95 grammi Sensibilità del sensore Auto Angoli di vista 88° (1080 p.), 117° (720 p. e 480 p.), 127° (960 p.) Zona di nitidezza 30 cm ~ innito Esposizione Interfaccia USB per PC Formato uscita TV -2,0 EV ~ +2,0 EV (Auto) 2,0 Velocità scatto e otturazione mini HDMIVideo: 1/30 ~ 1/2000 s.Immagine: 1/2 ~ 1/4000 s. Stand by automatico 180 s / 600 s / Off Alimentazione Dimensioni 70,9 x 45 x 37 mmBatteria ricaricabile Li-Ion 1130 mAh23

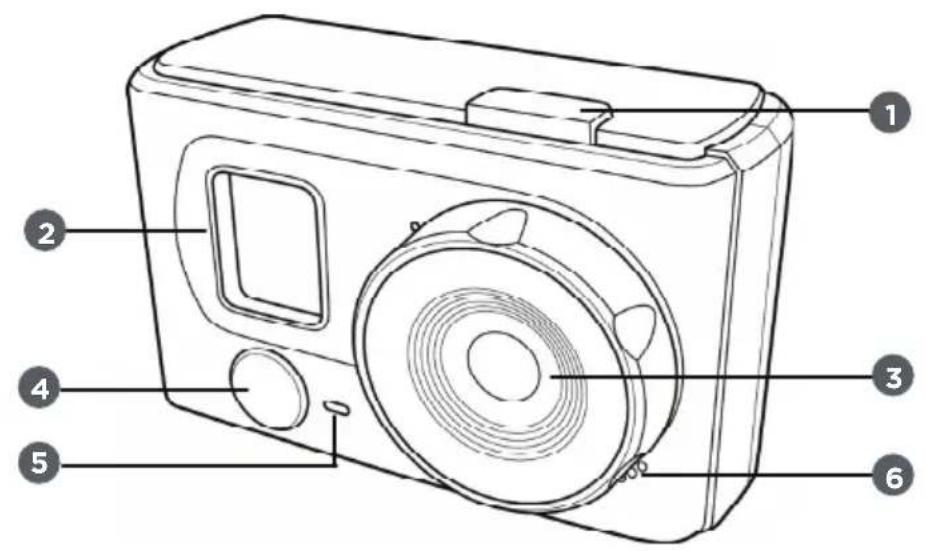

Pulsante Shutter/Select Schermo LCD ObiettivoPulsante ON/OFF o MODEIndicatore a LED Microfono Comparto ConnettoriVano Batterie

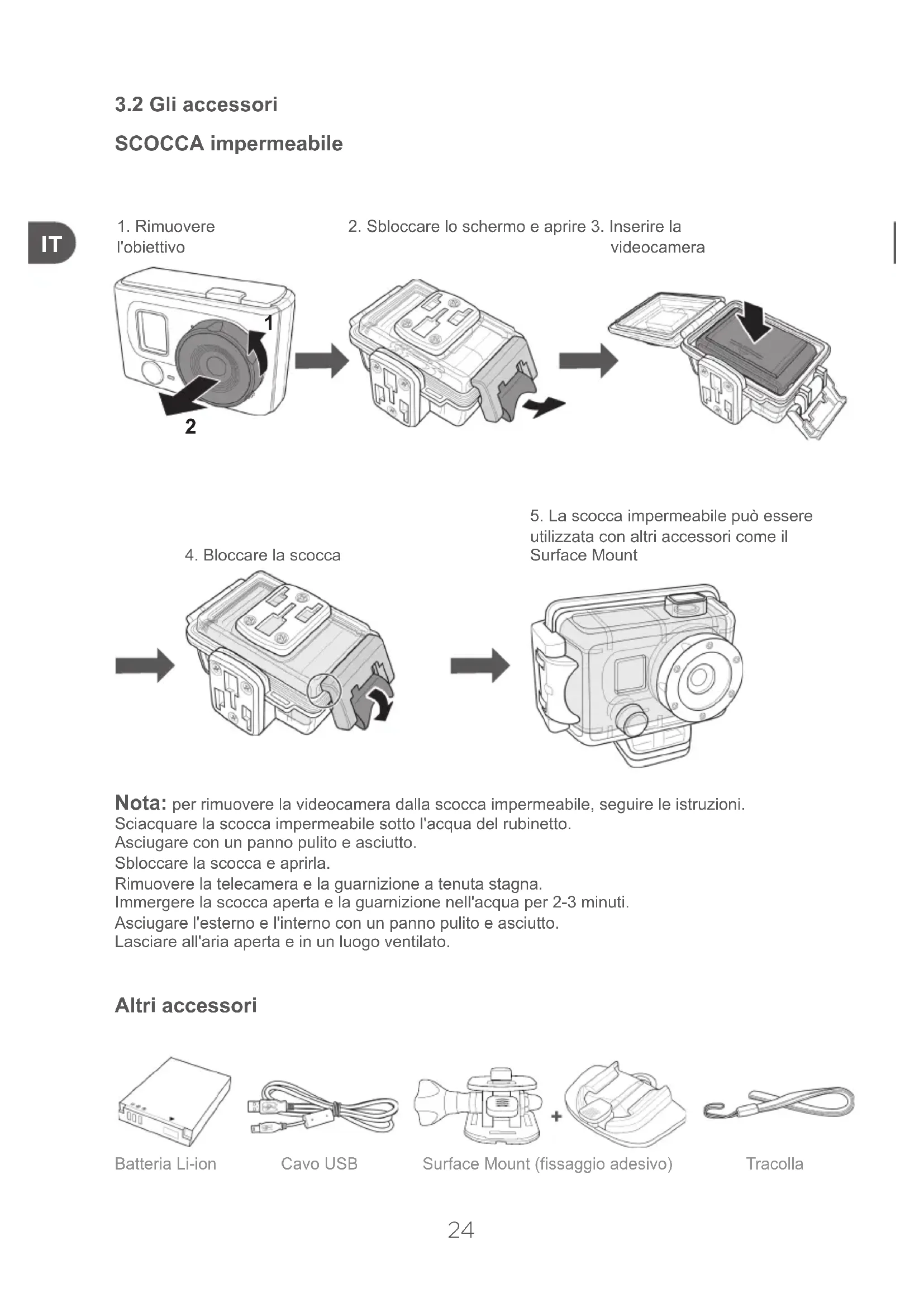

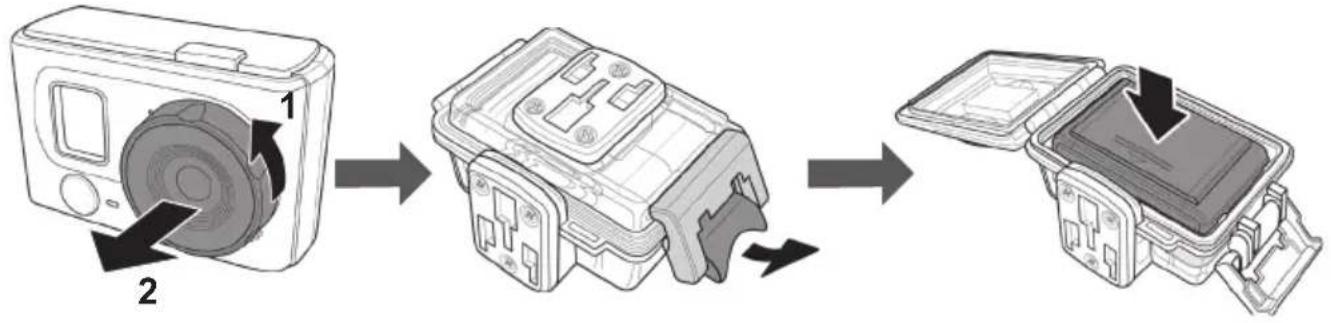

SCOCCA impermeabile Nota: per rimuovere la videocamera dalla scocca impermeabile, seguire le istruzioni. Sciacquare la scocca impermeabile sotto l'acqua del rubinetto. Asciugare con un panno pulito e asciutto. Sbloccare la scocca e aprirla. Rimuovere la telecamera e la guarnizione a tenuta stagna. Immergere la scocca aperta e la guarnizione nell'acqua per 2-3 minuti. Asciugare l'esterno e l'interno con un panno pulito e asciutto. Lasciare all'aria aperta e in un luogo ventilato. Altri accessori Batteria Li-ion Cavo USB Surface Mount (ssaggio adesivo) Tracolla

2. Sbloccare lo schermo e aprire 3. Inserire la

5. La scocca impermeabile può essere

utilizzata con altri accessori come il Surface Mount

4. Bloccare la scocca

• Esercitare una pressione continua per 3 secondi per accendere o spegnere la videocamera.

• Premere per passare da una modalità all'altra: Video, Foto, Scatto Timelapse, Scatto in sequenza, Autoscatto e modalità SET (Impostazioni), nonché tra i menu della modalità SET. Pulsante SHUTTER - SELECT (otturatore)

• In modalità video, premere per avviare/arrestare la registrazione video.

• In modalità foto, premere per scattare una foto.

• In modalità SET (Impostazioni), premere per modicare un parametro (vedere capitolo 5.2).

Verde: la videocamera è accesa Verde lampeggiante: il LED lampeggia a seconda dell'impostazione

• Videoregistazione in corso

• Scatto foto in sequenza o in Timelapse. Rosso: batteria in carica.

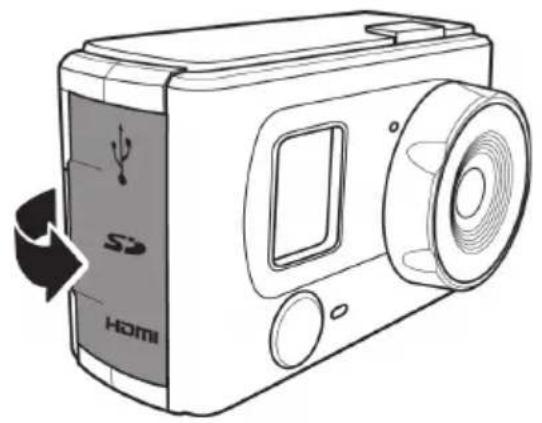

4.3 Installare la scheda SD

È necessaria una scheda SD per scattare foto e registrare video. La videocamera è compatibile con schede SD/SDHC no a 32 GB. Attenzione: non rimuovere la scheda SD mentre i dati sono in fase di registrazione. Facendolo si rischierebbe di corrompere i dati registrati e/o danneggiare la scheda.

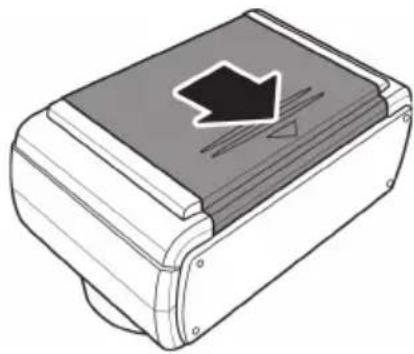

4.4 Installare la batteria

Attenzione: utilizzare solamente la batteria in dotazione o una batteria analoga raccomandata dal fabbricante o dal rivenditore.

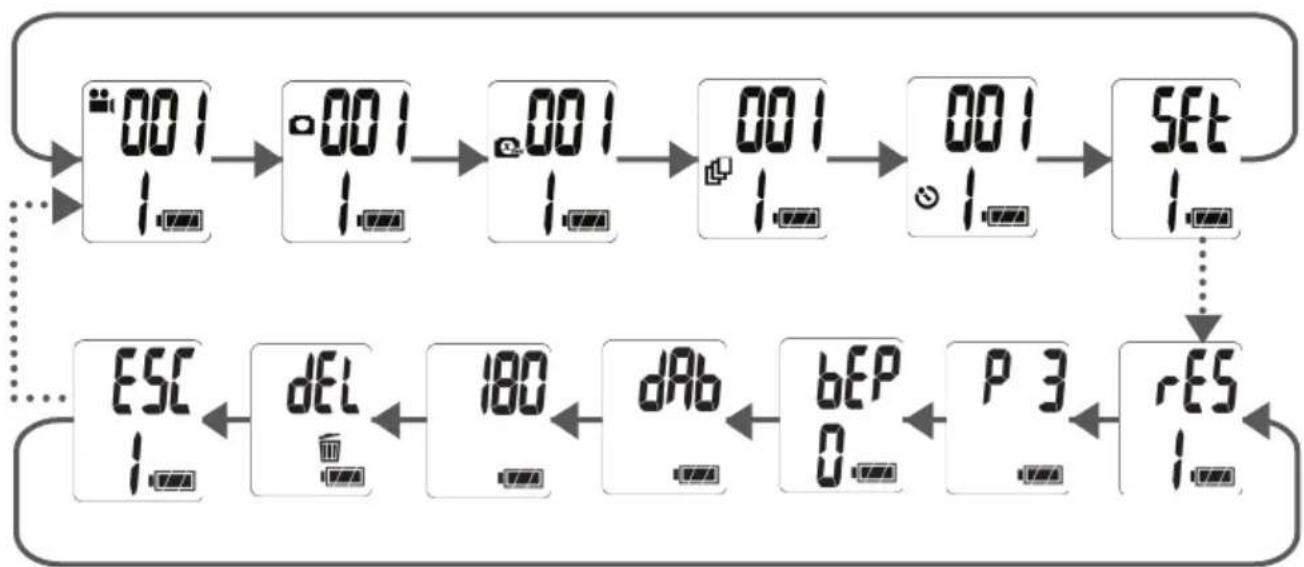

Accendere la videocamera. Si accende automaticamente in modalità Video. Navigare tra i menu, Con il pulsante MODECon il pulsante SHUTTER1. Per aprire, spingere il coperchio verso il basso.2. Allineare i contatti della batteria, quindi inserire la batteria nell'apposito vano con il nastro sotto di essa.3. Chiudere il coperchio.ModalitàNumero di video registrati o foto scattateIndicatore della risoluzione del videoIndicatore del livello di carica della batteria27

5.1 Modalità Registrazione video e scatto foto

5.2 Modalità SET (Impostazioni)

Risoluzione Premere ripetutamente il pulsante SHUTTER per far scorrere le varie opzioni di risoluzione. Selezionare l'impostazione desiderata, quindi premere MODE per continuare. La videocamera scatta foto con una risoluzione ssa di 5,0 megapixel. In modalità video In modalità foto In modalità Timelapse Questa funzionalità consente di creare un video con delle foto scattate a intervalli regolari. In modalità Scatto in sequenza Questa funzionalità permette di scattare 3 foto consecutive in 1 secondo, con una semplice pressione del pulsante SHUTTER. Modalità Foto con autoscatto Questa funzionalità permette di scattare una foto dopo un tempo di 10 secondi. Premere il pulsante SHUTTER per avviare la registrazione. Premere il pulsante SHUTTER per terminare la registrazione. Premere il pulsante SHUTTER per scattare una foto. Premere il pulsante SHUTTER per iniziare la registrazione. Premere nuovamente il pulsante SHUTTER per arrestare lo scatto. Premere ripetutamente il pulsante MODE per passare in modalità Scatto in sequenza. Premere il pulsante SHUTTER per scattare 3 foto. Premere il pulsante SHUTTER: la foto viene scattata dopo 10 secondi. Descrizione Risoluzione Frame/Second 16:9 Full HD 16:9 HD 4:3 HD 16:9 HD 16:9 1080 p (1920x1080) 720 p (1280x720) 720 p (1280x720) WVGA (848x480) 960 p (1280x960) 30 p 60 p 30 p 60 p 30 p28

Intervallo di scatto Questo menu permette di selezionare le opzioni di intervallo nello scatto delle foto utilizzando la modalità Scatto continuo. Beep Questo menu permette di attivare o disattivare il bip sonoro quando si premono i pulsanti MODE o SHUTTER. Data e ora In modalità SET (Impostazioni) con lo schermo Premere ripetutamente il pulsante SHUTTER per far scorrere le opzioni d'intervallo tra uno scatto e un altro. Selezionare l'impostazione desiderata, quindi premere MODE per continuare. In modalità SET (Impostazioni) con lo schermo Premere il pulsante SHUTTER per passare da un'opzione a un'altra Selezionare l'impostazione desiderata, quindi premere MODE per continuare. Premere il pulsante MODE per confermare. Premere il pulsante MODE per confermare le ore e accedere al menu dei minuti. Premere ripetutamente il pulsante SHUTTER per regolare il valore da n00 a n59. Nell'esempio: Minute 1 (minuto 1). Premere il pulsante MODE per confermare il giorno e accedere al menu delle ore. Premere ripetutamente il pulsante SHUTTER per regolare il valore, da H00 a H23. Nell'esempio: Hour 12 (ore 12). Premere il pulsante MODE per confermare il mese e accedere al menu dei giorni. Premere ripetutamente il pulsante SHUTTER per regolare il valore, da d01 a d31. Nell'esempio: Day 12 (giorno 12). Premere il pulsante MODE per confermare e accedere al menu del mese. Nell'esempio: Month October (mese ottobre) Premere ripetutamente il pulsante SHUTTER per regolare il valore, da Ø01 (Gennaio) a Ø12 (Dicembre). Premere il pulsante SHUTTER per accedere al sotto menu dell'anno. Premere ripetutamente il pulsante SHUTTER per impostare il valore. Nell'esempio: Year 2011 (anno 2011). In modalità SET (Impostazioni) con lo schermo29

Stand by automatico Questo menu permette di programmare lo stand by automatico della videocamera dopo un periodo di inattività pari a 180 o 600 secondi. Cancellare il contenuto In modalità SET (Impostazioni) con lo schermo Premere il pulsante SHUTTER per accedere ai parametri. Premere ripetutamente il pulsante MODE per far scorrere le varie opzioni di stand by: Selezionare l'impostazione desiderata, quindi premere MODE per continuare. Stand by automatico a partire da 180 secondi. Stand by automatico a partire da 600 secondi. Stand by automatico disattivato. In modalità SET (Impostazioni) con lo schermo Premere il pulsante SHUTTER per accedere ai parametri: "DEL" lampeggia Effettuare una delle operazioni seguenti: Premere MODE per continuare.

• Per eliminare tutti i le, premere il pulsante SHUTTER. I LED rossi lampeggiano nché i le sono eliminati.

• Per annullare l'eliminazione, non fare nulla no a quando "DEL" smette di lampeggiare, oppure premere il pulsante MODE30
