ПОСІБНИК КОРИСТУВАЧА Q.2755 Qilive

Кнопка ON/OFF – MODE (режим)

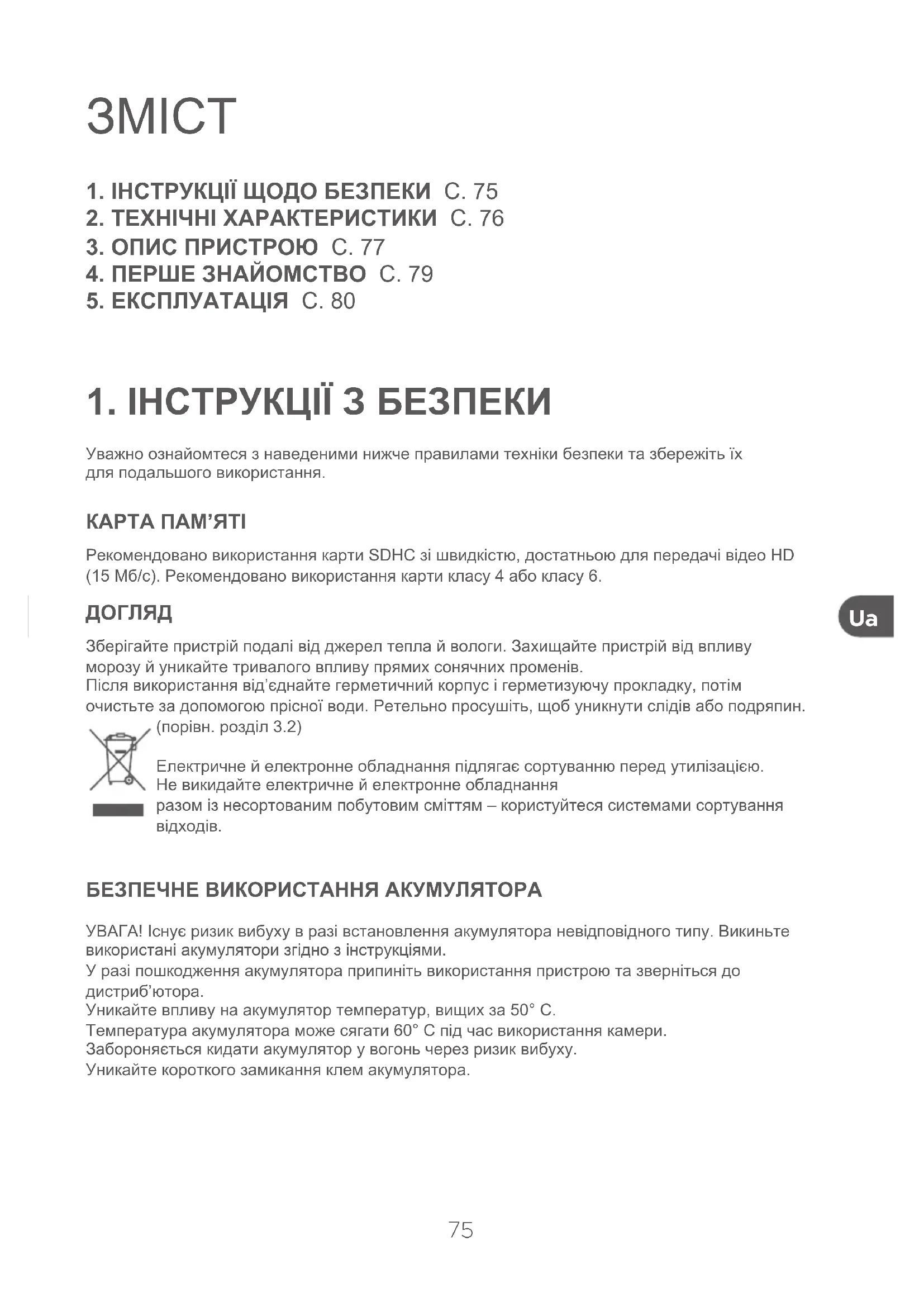

1. ІНСТРУКЦІЇ ЩОДО БЕЗПЕКИ С. 75
2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ С. 76
3. ОПИС ПРИСТРОЮ С. 77
4. ПЕРШЕ ЗНАЙОМСТВО С. 79
5. ЕКСПЛУАТАЦІЯ С. 80

1. ІНСТРУКЦІЇ З БЕЗПЕКИ

Уважно ознайомтеся з наведеними нижче правилами техніки безпеки та збережіть їх для подальшого використання.

КАРТА ПАМ'ЯТИ

Рекомендовано використання карти SDHC зі швидкістю, достатньою для передачі відео HD (15 Мб/с). Рекомендовано використання карти класу 4 або класу 6.

ДОГЛЯД

Зберігайте пристрій подалі від джерел тепла й вологи. Захищайте пристрій від впливу морозу й уникайте тривалого впливу прямих сонячних променів.

Після використання від'єднайте герметичний корпус і герметизуючу прокладку, потім очистьте за допомогою прісної води. Ретельно просушіть, щоб уникнути слідів або подряпин.

(порівн. розділ 3.2)

Електричне й електронне обладнання підлягає сортуванню перед утилізацією. Не викидайте електричне й електронне обладнання

разом із несортованим побутовим сміттям – користуйтеся системами сортування відходів.

БЕЗПЕЧНЕ ВИКОРИСТАННЯ АКУМУЛЯТОРА

УВАГА! Існує ризик вибуху в разі встановлення акумулятора невідповідного типу. Викиньте використані акумулятори згідно з інструкціями.

У разі пошкодження акумулятора припиніть використання пристрою та зверніться до дистриб'ютора.

Температура акумулятора може сягати 60° С під час використання камери.

Забороняється кидати акумулятор у вогонь через ризик вибуху.

Уникайте короткого замикання клем акумулятора.

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Датчик.	1/3,2" CMOS 5,0 мегапікселів
Зберігання	Всередині: вбудована флеш-карта пам'яті 128 М6Карта SD, SDHC-сумісна (до 32 Гб, класу 6)
Чутливістьдатчика	Авто
Об'єктив	Стаціонарна лінзaf/2,8, фокус 2,54 мм
Кути зйомки	88° (1080 р.), 117° (720 р. та 480 р.), 127° (960 р.)
Діапазонглибини різкості	30 см ~ нескінченність
Зображення	Формат: JPEG (EXIF 2.2), DCFРоздільна здатність зображення: 5 МпРежими: x1/серійна зйомка (х3)/уповільнена зйомка (з інтервалом 3, 5, 10, 30 або 60 с)
Відео	Формат: H.264 (AVI)Роздільна здатність зображення: 1080 р. 16:9 для 30 кадрів на секунду, 960 р. 4/3 для 30 кадрів на секунду, 720 р. 16:9 для 60 кадрів на секунду, 480 р. 16:9 для 60 кадрів на секунду
Експозиція	-2,0 eВ ~ +2,0 eВ (авто)
USB-інтерфейсдля ПК	2,0
ФорматТВ-вихід	міні-HDMI
Швидкістьзйомки йзатвора	Відео: 1/30~1/2000 сЗображення: 1/2~1/4000 с
Перехід у режимочікуванняавтоматично	180 с/600 с/Off (вимк.)
Живлення	Літій-іонна батарея 1130 мА/год із можливістю підзарядки
Розміри	70,9 x 45 x 37 мм
Bara	Приблизно 95 грамів

3. ОПИС ПРИСТРОЮ

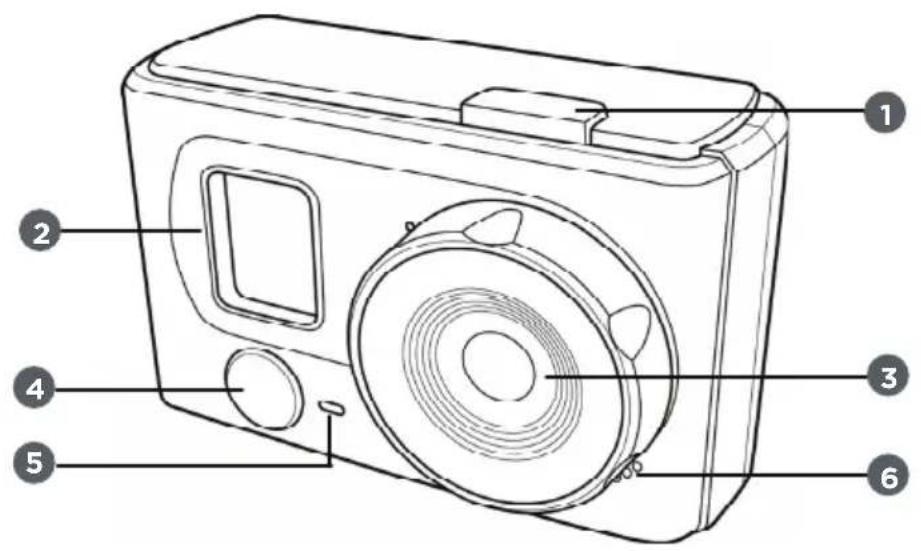

3.1. Камера

4 Кнопка ON/OFF (увімк./вимк.) або MODE (режим)

5 Світлодіодний індикатор

6 Мікрофон

7 Відсік для електричних з'єднань

8 Відсік для акумулятора

3.2. Приладдя

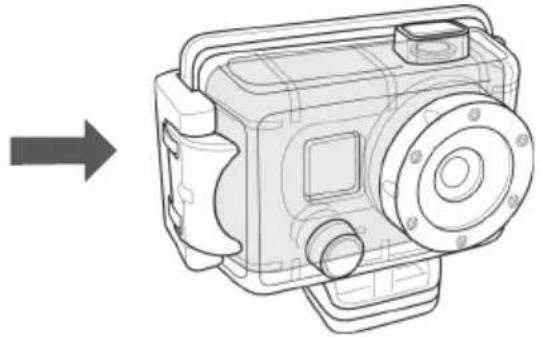

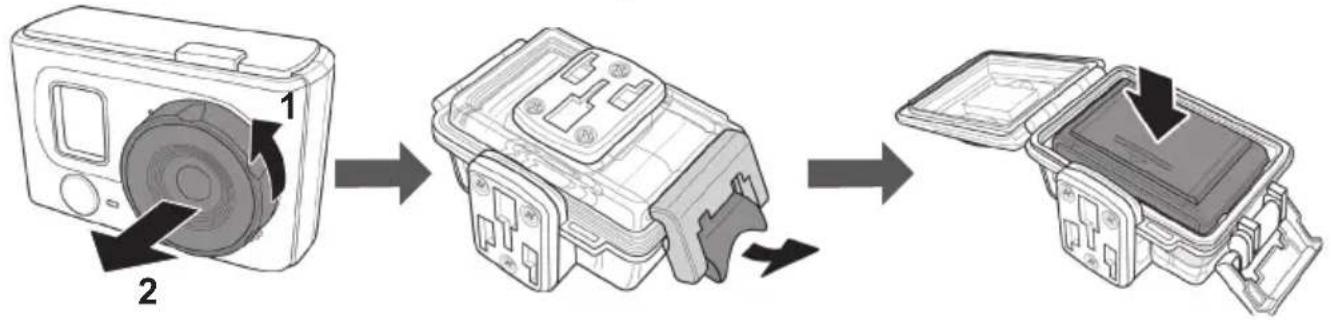

Герметичний футляр

1. Зніміть диск об'єктива.

2. Розблокуйте дисплей і відкрийте.

3. Уставте камеру.

1. Герметичний футляр можна використовувати разом із іншим приладдям, наприклад, Surface Mount (накладне кріплення).

Примітка. Для того щоб вийняти камеру з футляра, дотримуйтеся цих інструкцій.

Промийте герметичний корпус прісною водою.

Протріть чистою сухою тканиною.

Розблокуйте й відкрийте корпус.

Вийміть камеру й герметизуючу прокладку.

Занурте відкритий корпус і прокладку в воду на 2–3 хвилини.

Витріть ззовні та зсередини чистою сухою тканиною.

Залиште на відкритому повітрі в добре провітрюваному приміщенні.

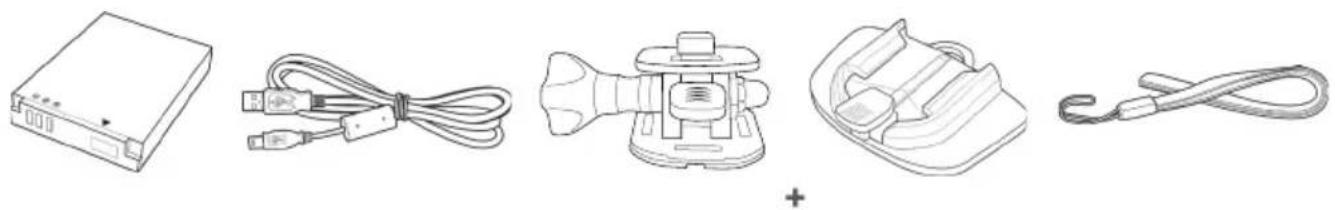

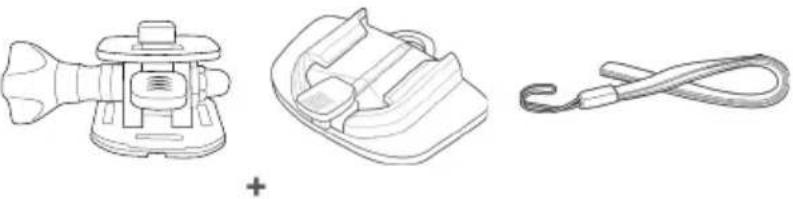

Інше приладдя

акумулято(адгезивне кріплення)

Накладне кріплення Surface Mount

Шнур

4. ПЕРШЕ ЗНАЙОМСТВО

4.1. Кнопки

Кнопка ON/OFF (увімк./вимк.) – MODE (режим)

• Для ввімкнення або вимкнення камери протягом 3 секунд утримуйте кнопку натиснутою.
- Натисніть для перемикання між різними режимами: відео, фото, уповільнена фотозйомка
Timelapse, серійна фотозйомка, автоспуск і режим SET (налаштування), потім між меню режиму SET.

Кнопка SHUTTER – SELECT (затвор – вибрати)

• У режимі відео натисніть для початку/припинення запису відео.
  • У режимі фото натисніть, щоб зробити знімок.
• У режимі налаштувань (SET) натисніть для зміни параметру (порівн. розділ 5.2).

4.2. Світлодіодний індикатор

Зелений: камера працює.

Зелений у режимі миготіння: світлодіодний індикатор миготить залежно від налаштування.

• Триває відеозапис.
  · Автоспуск активовано.
• Фото в режимі серійної або вповільненої зйомки (Timelapse).
  Червоний: акумулятор заряджається.

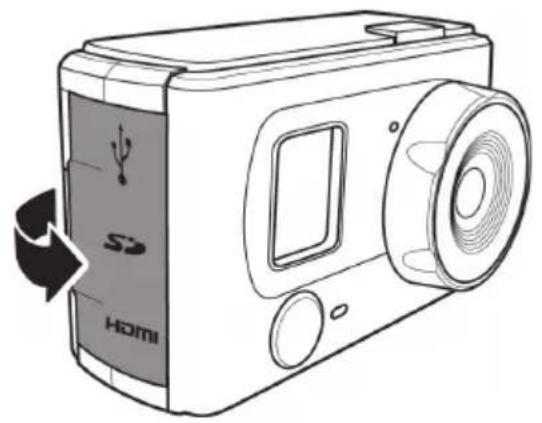

4.3. Установлення карти SD

Карта SD є необхідною для збереження фото й відео.

Камера підтримує карти SD/SDHC ємністю до 32 Гб.

1. Відкрийте.


Увага! Не виймайте карту SD під час запису даних.

Ви ризикуєте пошкодити записані дані та/або карту пам'яті.

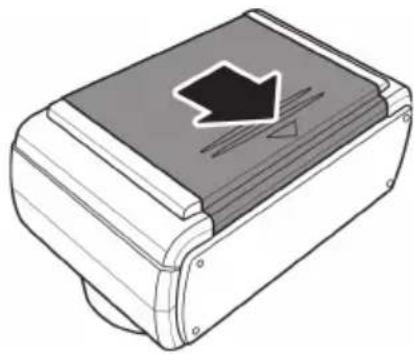

4.4. Установлення акумулятора

Увага! Використовуйте тільки акумулятор, що постачається в комплекті, або аналогічний акумулятор, рекомендований виробником або дистриб'ютором.

1. Щоб відкрити, штовхніть кришку донизу.

2. Вирівняйте контакти

акумулятора, потім

установіть акумулятор у

відсік, залишаючи стрічку під акумулятором.

1. Закрийте кришку.

Режими 888 Кількість відзнятих відео або фотографій Індикатор роздільної здатності відео Індикатор рівня заряду акумулятора

5. ЕКСПЛУАТАЦІЯ

Увімкніть камеру. Вона автоматично вмикається в режимі відео.

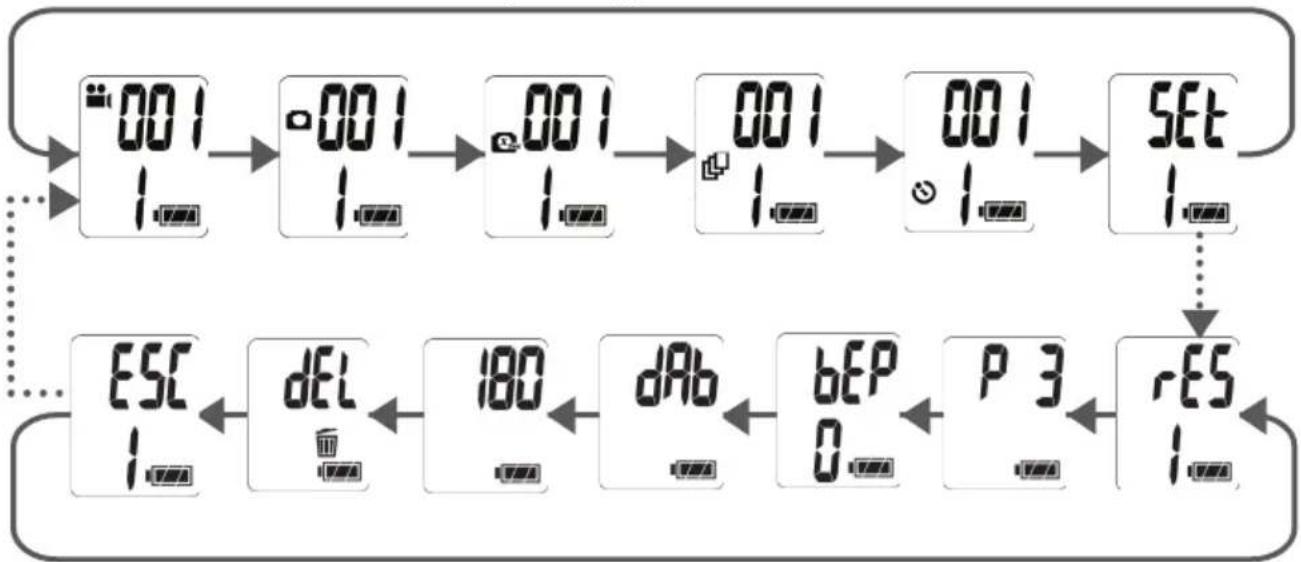

Навігація між меню.

За допомогою кнопки MODE (режим)

За допомогою кнопки SHUTTER (затвор)

5.1. Режими відео й фотозйомки

У режимі відео[СХ87]	Натисніть кнопку SHUTTER (затвор) для початку запису. Натисніть кнопку SHUTTER (затвор) для припинення запису.
У режимі фото[РГЗW]	Натисніть кнопку SHUTTER (затвор), щоб зробити фотознімок.
У режимі вповільненої зйомки (Timelapse)[ТСВУ]За допомогою цієї функції можна створити відео з фото,відзнятих із однаковим інтервалом.	Натисніть кнопку SHUTTER (затвор) для початку запису.Знову натисніть кнопку SHUTTER (затвор) для припинення запису.
У режимі серійної[5ТТН]фотозйомкиЗа допомогою цієї функції можна відзняти 3 послідовні фото за 1 секунду, просто один раз натиснувши кнопку SHUTTER (затвор).	Декілька разів натисніть кнопку MODE (режим) для переходу в режим серійної зйомки.Натисніть кнопку SHUTTER (затвор), щоб зробити 3 фотознімка.
Режим фото з[ЗТЗ4]автоспускомЗа допомогою цієї функції можна зробити знімок із затримкою 10 секунд.	Натисніть кнопку SHUTTER (затвор),щоб зробити фотознімок через 10 секунд.

5.2. Режим налаштувань (SET)

Роздільна здатність зображення

Декілька разів натисніть кнопку SHUTTER (затвор) для перегляду варіантів роздільної здатності зображення.

	Опис	Роздільна здатність зображення	Рамка/секунда
	16:9 Full HD	1080 р. (1920 x 1080)	30 р.
	16:9 HD	720 р. (1280 x 720)	60 р.
	16:9 HD	720 р. (1280 x 720)	30 р.
	16:9	WVGA (848 x 480)	60 р.
	4:3 HD	960 р. (1280 x 960)	30 р.

Оберіть бажане налаштування, потім натисніть MODE (режим) для продовження. Камера робить знімки з постійною роздільною здатністю 5,0 мегапікселів.

Інтервал між знімками

Це меню дозволяє обрати варіанти інтервалу під час фотозйомки за допомогою безперервного режиму.

У режимі налаштувань (SET) із дисплеєм		Декілька разів натисніть кнопку SHUTTER (затвор) для перегляду варіантів інтервалу для фотозйомки.
Оберіть бажане налаштування, потім натисніть MODE (режим) для продовження.

Звуковий сигнал

Це меню дозволяє активувати або дезактивувати звуковий сигнал натисканням кнопок MODE (режим) або SHUTTER (затвор).

У режимі налаштувань (SET) із дисплеєм	[IMAGE]	Натисніть кнопку SHUTTER (затвор) для перемикання між варіантами.	[IMAGE]	[IMAGE]
Оберіть бажане налаштування, потім натисніть MODE (режим) для продовження.

Дата й час

	У режимі налаштувань (SET) із дисплеєм
	Натисніть кнопку SHUTTER (затвор), щоб увійти в підменю року. І декілька разів натисніть кнопку SHUTTER (затвор) для регулювання значення. Наприклад: Year 2011 (рік 2011)
	Натисніть кнопку MODE (режим) для підтвердження й увійдіть у меню місяців. Наприклад: Month Octobre (місяць жовтень) Декілька разів натисніть кнопку SHUTTER (затвор) для регулювання значення від ∅ 01 (січень) до ∅12 (грудень).
	Натисніть кнопку MODE (режим) для підтвердження місяця й увійдіть у меню днів.Декілька разів натисніть кнопку SHUTTER (затвор) для регулювання значення від d01 до d31. Наприклад: Day 12 (день 12).
	Натисніть кнопку MODE (режим) для підтвердження дня й увійдіть у меню годин.Декілька разів натисніть кнопку SHUTTER (затвор) для регулювання значення від H00 до H23. Наприклад: Hour 12 (година 12).
	Натисніть кнопку MODE (режим) для підтвердження годин і увійдіть у меню хвилин.Декілька разів натисніть кнопку SHUTTER (затвор) для регулювання значення від n00 до n59. Наприклад: Minute 1 (хвилина 1).
Натисніть кнопку MODE (режим) для підтвердження.

Автоматичний перехід у режим очікування

За допомогою цього меню можна запрограмувати автоматичний перехід камери в режим очікування після бездіяльності протягом 180 с або 600 с.

У режимі налаштувань (SET) із дисплеєм	Натисніть кнопку SHUTTER (затвор) для входу до параметрів.Декілька разів натисніть кнопку MODE (режим) для перегляду варіантів переходу до режиму очікування.Автоматичний переходу режим очікування через 180 с.Автоматичний переходу режим очікування через 600 с.Без автоматичного переходу в режим очікування.
Оберіть бажане налаштування, потім натисніть MODE (режим) для продовження.

Стерти вміст

Ua

У режимі налаштувань (SET) із дисплеєм	[ТТ43]	Натисніть кнопку SHUTTER (затвор) для входу до параметрів. Миготить індикатор «dEL».Виконайте одну з зазначених нижче дій.Для видалення всіх файлів натисніть кнопку SHUTTER (затвор).Червоні світлодіодні індикатори миготять до завершення видалення файлів.Для скасування видалення нічого не робіть, доки індикатор «dEL» не припинить миготіти, або натисніть кнопку MODE (режим)
Натисніть кнопку MODE (режим) для продовження.
