РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q.1360 Qilive

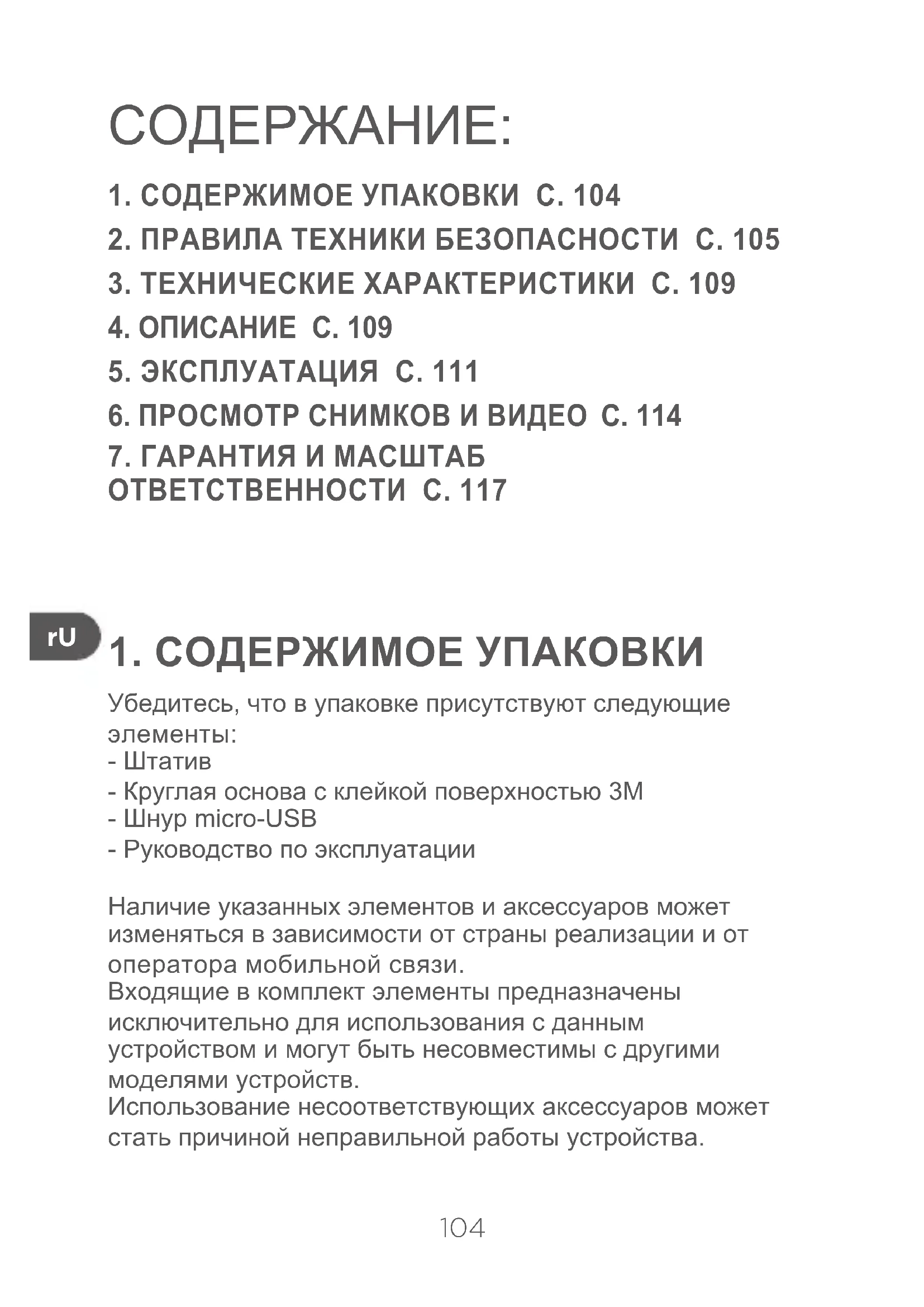

1. Содержимое упаковки С. 104

2. правила техники безопаСноСти С. 105

3. техничеСкие характериСтики С. 109

5. ЭкСплуатация С. 111

проСмотр Снимков и видео С. 114

7. Гарантия и маСШтаб

ответСтвенноСти С. 117

1. Содержимое упаковки

Убедитесь, что в упаковке присутствуют следующие элементы:- Штатив- Круглая основа с клейкой поверхностью 3М- Шнур micro-USB- Руководство по эксплуатацииНаличие указанных элементов и аксессуаров может изменяться в зависимости от страны реализации и от оператора мобильной связи.Входящие в комплект элементы предназначены исключительно для использования с данным устройством и могут быть несовместимы с другими моделями устройств. Использование несоответствующих аксессуаров может стать причиной неправильной работы устройства.105

2. инСтрукции по технике

безопаСноСти Перед использованием данного прибора прочтите нижеуказанные инструкции и сохраните данное руководство для дальнейшего использования.

Этот символ означает, что нельзя размещать источники открытого огня, например свечи, на устройстве или поблизости от

влажной или мокрой среде

3. Храните устройство вдалеке

4. Не разбирайте устройство.

Чтобы избежать нарушений106

в работе, доверьтесь квалифицированному техническому специалисту.

5. Избегайте ударов и

неправильного использования, чтобы не повредить электрические детали.

6. Хранить в недоступном для

Электрическое и электронное оборудование подлежит раздельному сбору перед утилизацией. Не выбрасывайте непригодное электрическое и электронное оборудование с несортированными бытовыми отходами – отнесите его в пункт раздельного сбора.107

8. Не пользуйтесь устройством

во время его зарядки.

9. Примечания касательно

- Запрещается прокалывать, вскрывать или демонтировать батарею. Следует избегать воздействия влажности или коррозионных сред на изделие. Храните устройство вдали от источников тепла. - Устройство не должно подвергаться воздействию температур, превышающих 40° C. В случае протечки и контакта с жидкостью, вытекающей из батареи, следует тщательно промыть водой контактировавший108

участок тела и немедленно проконсультироваться с врачом. Несоблюдение этих рекомендаций может привести к утечке кислоты или перегреву батарейки, что, в свою очередь, может вызвать возгорание или взрыв и причинить значительный материальный ущерб и/или телесные повреждения.109

характериСтики Камера Матрица OV4689 CMOS: 2x4 мегапикселейРежимы работы Видеосъемка; фотосъемкаОбъектив F 2,0 f =1,1 ммРазрешение видео 960P (30 к/с)Разрешение изображений3008x1504Формат файла Видео H.264 (MOV)Фото JPGКарта памяти Карта SD (максимум 32 ГБ) не входит в комплектПорт USB USB-порт 2.0 Питание Встроенная литиевая батарея емкостью 1500 мА·ч

4. Индикатор питания

(красный) / Индикатор зарядки (синий)

9. Треугольная гайка

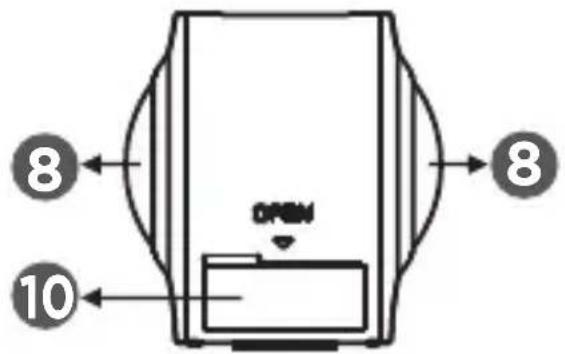

10. Защитная шторка (USB,

сетевой преобразователь)

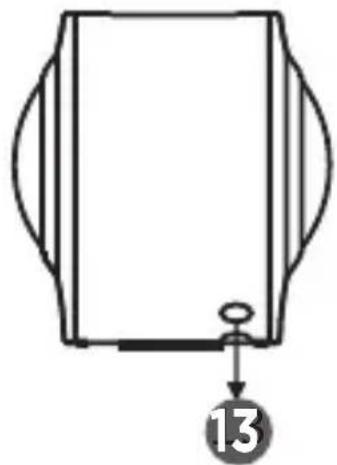

13. Отверстие для шнура

14. Кнопка сброса настроек111

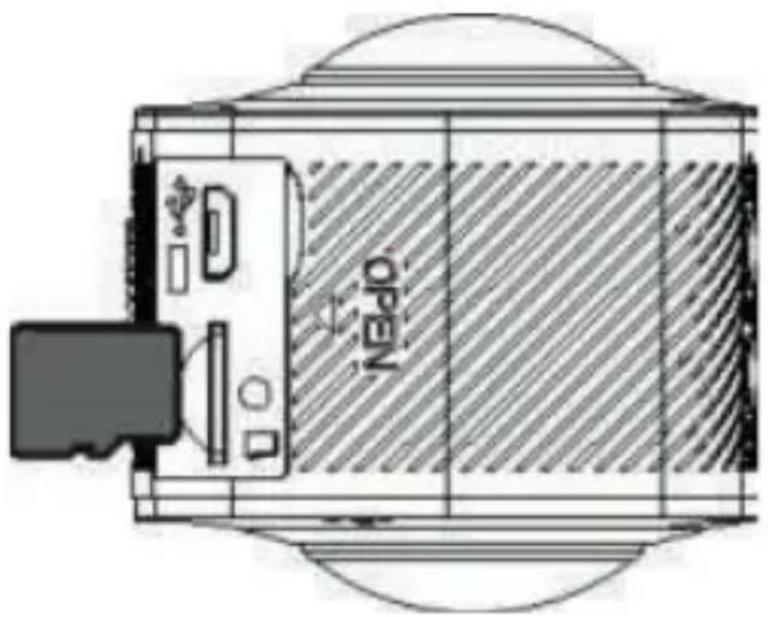

Прежде всего, вставьте карту памяти SD или micro SDHC. Рекомендуется использовать карты SDHC класса 6. В случае использования режима профессиональной съемки рекомендуется использовать карту класса 10. Прежде чем вставить или извлечь карту памяти SD, выключите камеру.

Включение: Нажмите на кнопку включения/выключения ON/OFF и удерживайте ее нажатой 2 секунды. Режим по умолчанию: видеосъемка. При включении на ЖК дисплее отображается надпись «WELCOME». Энергосберегающий режим работы: После 3 минут бездействия (системная настройка по умолчанию) камера автоматически выключается. Параметр времени можно изменить в меню: 1 мин./3 мин./5 мин./Выкл. Выключение: Когда камера не производит съемку, нажмите на кнопку включения/выключения и112

удерживайте ее нажатой 3 секунды. При выключении на дисплее отображается надпись «GOODBYE». В режиме энергосбережения устройство автоматически отключается через 3 минуты бездействия.

2. зарядка устройства

Данное устройство оснащено встроенной аккумуляторной литиевой батареей. Зарядка устройства осуществляется посредством его подключения к порту USB компьютера с помощью шнура USB. Во время зарядки индикатор питания горит синим светом. После полной зарядки батареи синий световой индикатор гаснет.

3. переключение режимов

Устройство предусматривает два режима работы — видеосъемку и фотосъемку. Для переключения режимов воспользуйтесь кнопкой ВКЛ./ВЫКЛ./РЕЖИМ или функцией в приложении. Видеосъемка: Чтобы начать видеосъемку, нажмите на кнопку спуска затвора. В момент начала записи раздается звуковой сигнал и на протяжении всего процесса съемки мигает красным светом индикатор работы. На ЖК дисплее отображается продолжительность съемки. Чтобы остановить запись, повторно нажмите на кнопку.113

Фотосъемка: Чтобы сделать снимок, непродолжительным нажатием коснитесь кнопки спуска затвора. В момент съемки раздается звуковой сигнал и загорается индикатор работы. На дисплее отображается обратный отсчет количества фотографий.

Чтобы открыть меню, нажмите на кнопку WIFI в течение 2 секунд. Войдите в меню и одним касанием нажмите на кнопку WI-FI, чтобы изменить положение курсора выбора. Для подтверждения нажмите на кнопку спуска затвора. Чтобы отменить настройку или выйти из меню, нажмите на кнопку WI-FI и удерживайте ее нажатой некоторое время. Режим энергосбережения: Режим энергосбережения предусматривает 4 настройки: ВЫКЛ./1 мин./3 мин./5 мин. По истечении заданного времени устройство переходит в режим энергосбережения, и его дисплей отключается. Дата и время: Ручная настройка даты и времени камеры Язык: Выбор языка (по умолчанию установлен английский). Сброс настроек: Восстановление заводских параметров (возможные опции — ДА и НЕТ). Система: Просмотр сведений о системе (номер версии микропрограммного обеспечения); Просмотр данных о карте памяти (емкость и свободное пространство)114

Форматирование: Форматирование карты памяти (возможные опции — ДА и НЕТ).

Мультимедийные файлы камеры можно просматривать при помощи приложения для Android и iOS либо специальной программы для ПК Windows или MAC. Не используйте другой проигрыватель для воспроизведения фотографий и видео. Используйте только выделенное приложение или программу.

Пользователи ОС Android и IOS могут загрузить приложение «qilive 360Camera» из Play store или App store соответственно либо отсканировать QR-код ниже. Приложение совместимо с версиями Android 4.4 и iOS 8 и

Подключите камеру к устройству при помощи соединения Wi-Fi:

1. Вставьте карту памяти SD и включите камеру.

2. Нажмите на кнопку Wi-Fi, чтобы включить функцию

беспроводного соединения камеры. На дисплее115

отобразится надпись «Wi-Fi ON», затем появится имя беспроводной сети камеры и пароль «1234567890».

3. Активируйте функцию Wi-Fi на вашем устройстве,

произведите поиск камеры и подключите ее к устройству, введя пароль.

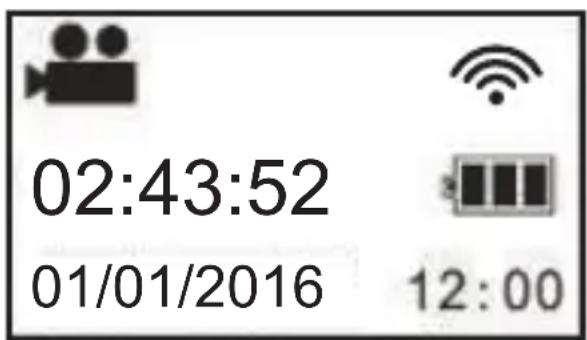

4. После подключения на камере отобразится оставшееся

время записи и символ Wi-Fi (как показано ниже): 02:43:52 01/01/2016

5. Откройте приложение на вашем устройстве.

Теперь фотографии и видео можно просматривать непосредственно на камере и копировать на устройство. Режимы просмотра следующие: - Объемный режим - Двухмерный режим Режим дополненной реальности: возможен в очках дополненной реальности. Примечание: Для оптимального просмотра фотографий и видео в повышенном качестве рекомендуется предварительно загрузить их на компьютер или другое устройство. 6.b. Загрузить программу можно с сайта qilive.com, выполнив ее поиск по коду Q.1360. На странице программы будет выделена ссылка для ее загрузки.116

Программа совместима с версиями Windows 7, Max OS 10.10 и выше. Подключите камеру к компьютеру при помощи поставленного в комплекте USB-шнура и включите ее. При правильном подключении на дисплее отобразится надпись «MSDC». MSDC Камера появится в списке периферийных устройств компьютера в качестве съемного диска. Фотографии располагаются в папке с именем «JPG», в то время как видео хранятся в папке «VIDEO». Для оптимального просмотра фотографий и видео в повышенном качестве рекомендуется предварительно загрузить их на компьютер. Затем откройте фотографию или видео для просмотра в

Режимы просмотра следующие: - Объемный режим - Двухмерный режим - Зеркальный режим Программа предусматривает возможность редактировать и отправлять снимки и видеофайлы.117

7. Гарантия и маСШтаб

ответСтвенноСти Данный продукт имеет гарантию на срок 1-2 лет (в соответствии с местным законодательством, с обозначенной на кассовом чеке даты покупки) на любые неисправности, вызванные дефектом производства или

Данная гарантия не покрывает ущерб, причиненный от неправильной установки, неправильного использования, либо обычного износа. Точнее, гарантия не распространяется на: - повреждения или проблемы, вызванные неправильной эксплуатацией, несчастным случаем, физическим воздействием или подключением к электросети с несоответствующей силой тока или напряжением; - измененные устройства, в которых гарантийная пломба или серийный номер были повреждены, испорчены, удалены или окислились; - сменные батареи и аксессуары, гарантийный срок для которых составляет 6 месяцев; - отказ в работе батареи, возникший в результате чересчур продолжительной зарядки или несоблюдения правил техники безопасности, приведенных в руководстве пользователя; - эстетические дефекты, включая царапины, выпуклости и повреждения иного характера; - повреждения, вызванные вмешательством неквалифицированных специалистов; - неисправности, вызванные естественным износом или старением устройства; - обновления программного обеспечения вследствие изменения параметров сети; - неисправности в работе устройства вследствие использования стороннего программного обеспечения, направленного на изменение, модификацию или адаптирование установленных программ;118

- неисправности в работе устройства вследствие его использования с аксессуарами, не утвержденными производителем; - подверженные окислению изделия. Ни в каких случаях производитель не несет ответственность за утерю данных, хранящихся на диске. Помимо того, производитель не обязан проверять, были ли извлечены SIM-карты и карты SD из изделий, подлежащих

Отремонтированные и замененные изделия могут содержать как новые, так и бывшие в употреблении компоненты и технические принадлежности.

Чтобы воспользоваться гарантийным обслуживанием, следует отнести изделие в место покупки и предоставить доказательство покупки изделия и аксессуаров к нему (например, кассовый или товарный чек и т.д.), а также оригинальную упаковку. На изделии, упаковке или в документе, свидетельствующем о факте покупки, должна фигурировать такая важная информация, как дата покупки, модель и серийный номер или номер IMEI). За неимением таковых, предоставьте вместе с изделием элементы, необходимые для его правильной работы, такие как шнур питания, адаптер и т.д.). Если гарантия распространяется на вашу претензию, отдел послепродажного обслуживания в рамках местного законодательства может предпринять следующие меры: - починить или заменить неисправные детали; - обменять возвращенный продукт на аналогичный с как минимум такими же возможностями и равнозначный по эффективности; - возместить покупателю сумму, равную цене покупки, указанной на чеке. Возможность воспользоваться одним из предложенных 3 вариантов не дает право на продление или обновление гарантийного периода.119
