РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RDD1580 ROTEL

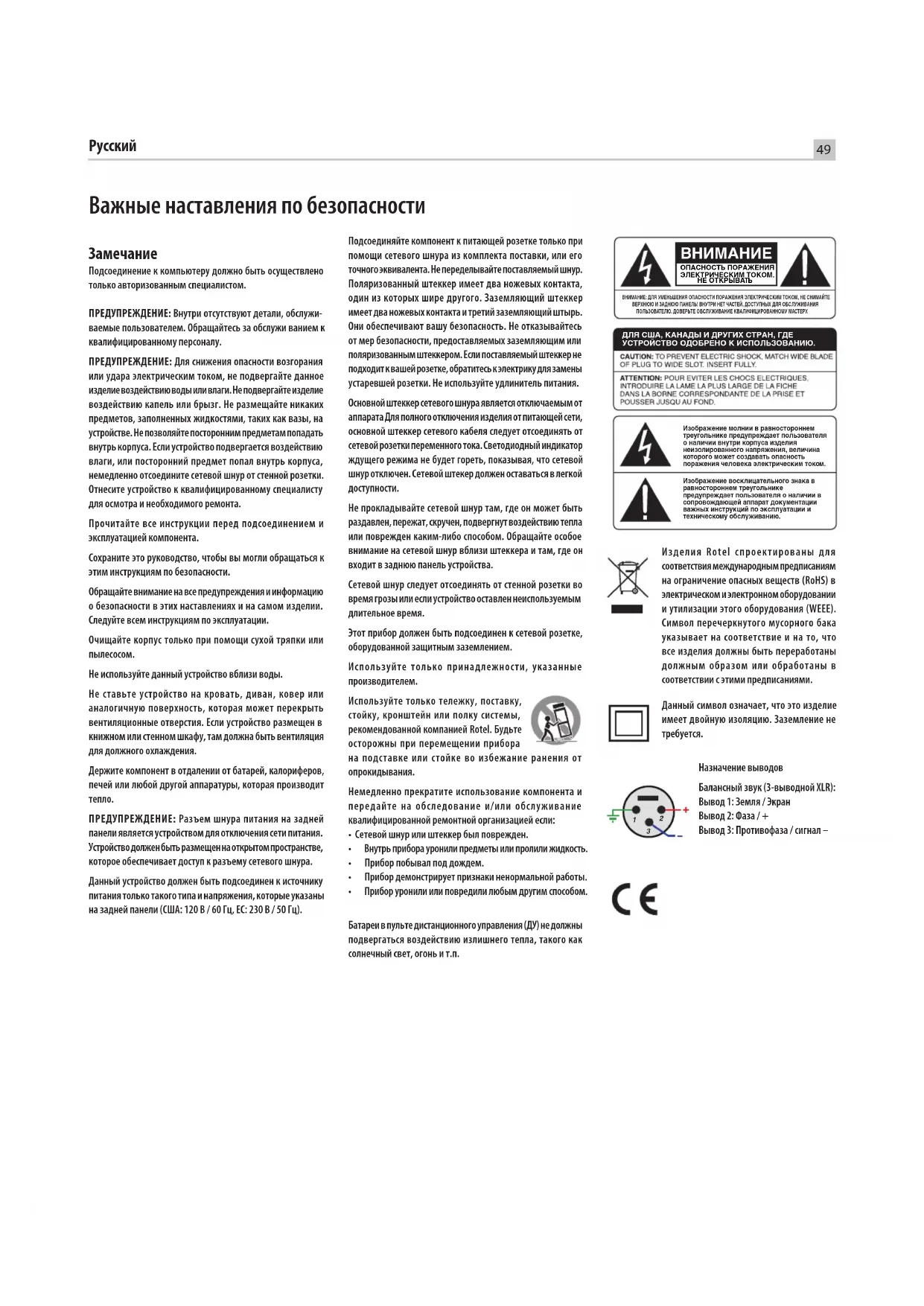

Подсоединение к компьютеру должно быть осуществлено только авторизованным специалистом. ПРЕДУПРЕЖДЕНИЕ: Внутри отсутствуют детали, обслужи- ваемые пользователем. Обращайтесь за обслужи ванием к квалифицированному персоналу. ПРЕДУПРЕЖДЕНИЕ: Для снижения опасности возгорания или удара электрическим током, не подвергайте данное изделие воздействию воды или влаги. Не подвергайте изделие воздействию капель или брызг. Не размещайте никаких предметов, заполненных жидкостями, таких как вазы, на устройстве. Не позволяйте посторонним предметам попадать внутрь корпуса. Если устройство подвергается воздействию влаги, или посторонний предмет попал внутрь корпуса, немедленно отсоедините сетевой шнур от стенной розетки. Отнесите устройство к квалифицированному специалисту для осмотра и необходимого ремонта. Прочитайте все инструкции перед подсоединением и эксплуатацией компонента. Сохраните это руководство, чтобы вы могли обращаться к этим инструкциям по безопасности. Обращайте внимание на все предупреждения и информацию о безопасности в этих наставлениях и на самом изделии. Следуйте всем инструкциям по эксплуатации. Очищайте корпус только при помощи сухой тряпки или

Не используйте данный устройство вблизи воды. Не ставьте устройство на кровать, диван, ковер или аналогичную поверхность, которая может перекрыть вентиляционные отверстия. Если устройство размещен в книжном или стенном шкафу, там должна быть вентиляция для должного охлаждения. Держите компонент в отдалении от батарей, калориферов, печей или любой другой аппаратуры, которая производит

ПРЕДУПРЕЖДЕНИЕ: Разъем шнура питания на задней панели является устройством для отключения сети питания. Устройство должен быть размещен на открытом пространстве, которое обеспечивает доступ к разъему сетевого шнура. Данный устройство должен быть подсоединен к источнику питания только такого типа и напряжения, которые указаны на задней панели (США: 120 В / 60 Гц, ЕС: 230 В / 50 Гц). Изделия Rotel спроектированы для соответствия международным предписаниям на ограничение опасных веществ (RoHS) в электрическом и электронном оборудовании и утилизации этого оборудования (WEEE). Символ перечеркнутого мусорного бака указывает на соответствие и на то, что все изделия должны быть переработаны должным образом или обработаны в соответствии с этими предписаниями. Важные наставления по безопасности Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Поляризованный штеккер имеет два ножевых контакта, один из которых шире другого. Заземляющий штеккер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемых заземляющим или поляризованным штеккером. Если поставляемый штеккер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки. Не используйте удлинитель питания. Основной штеккер сетевого шнура является отключаемым от аппарата Для полного отключения изделия от питающей сети, основной штеккер сетевого кабеля следует отсоединять от сетевой розетки переменного тока. Светодиодный индикатор ждущего режима не будет гореть, показывая, что сетевой шнур отключен. Сетевой штекер должен оставаться в легкой доступности. Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден каким-либо способом. Обращайте особое внимание на сетевой шнур вблизи штеккера и там, где он входит в заднюю панель устройства. Сетевой шнур следует отсоединять от стенной розетки во время грозы или если устройство оставлен неиспользуемым длительное время. Этот прибор должен быть подсоединен к сетевой розетке, оборудованной защитным заземлением. Используйте только принадлежности, указанные производителем. Используйте только тележку, поставку, стойку, кронштейн или полку системы, рекомендованной компанией Rotel. Будьте осторожны при перемещении прибора на подставке или стойке во избежание ранения от опрокидывания. Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если:

• Сетевой шнур или штеккер был поврежден.

• Внутрьприборауронилипредметыилипролилижидкость.

• Приборпобывалподдождем.

• Прибордемонстрируетпризнакиненормальнойработы.

• Приборуронилиилиповредилилюбымдругимспособом. Батареи в пульте дистанционного управления (ДУ) не должны подвергаться воздействию излишнего тепла, такого как солнечный свет, огонь и т.п. Данный символ означает, что это изделие имеет двойную изоляцию. Заземление не

Назначение выводов Балансный звук (3-выводной XLR): Вывод 1: Земля / Экран Вывод 2: Фаза / + Вывод 3: Противофаза / сигнал –

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬВНИМАНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ВЕРХНЮЮ И ЗАДНЮЮ ПАНЕЛЬ! ВНУТРИ НЕТ ЧАСТЕЙ, ДОСТУПНЫХ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЮ. ДОВЕРЬТЕ ОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННОМУ МАСТЕРУ. ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ.Изображение молнии в равностороннем треугольнике предупреждает пользователя о наличии внутри корпуса изделия неизолированного напряжения, величина которого может создавать опасность поражения человека электрическим током.Изображение восклицательного знака в равностороннем треугольнике предупреждает пользователя о наличии в сопровождающей аппарат документации важных инструкций по эксплуатации и техническому обслуживанию.50 RDD-1580 Цифроаналоговый преобразователь (ЦАП) О компании Rotel Наша история началась более 50 лет назад. На протяжении десятилетий, мы получали сотни наград за наши изделия и удовлетворили сотни тысяч людей, которые серьезно относятся к своим развлечениям – как и вы! Компания ROTEL была основана семьей, которая из-за страстной любви к музыке занялась производством hi- компонентов бескомпромиссного качества. С годами эта страсть не утихла, и сегодня стремление семьи к обеспечению аудиофилов и меломанов, независимо от их финансового положения, аппаратурой высочайшего качества, разделяют все сотрудники ROTEL. Дружная команда инженеров прослушивает и тщательно настраивает каждое новое изделие, пока оно не будет соответствовать их требовательным музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всему миру, чтобы сделать аппарат как можно лучше. Вероятно, вы сможете найти конденсаторы из Великобритании и Германии, полупроводники из Японии и США, тогда как тороидальные силовые трансформаторы, изготовлены на собственном заводе ROTEL. Мы все заботимся о нашей окружающей среде. И, поскольку все больше и больше электроники производят и позднее выбрасывают, для производителя особенно важно сделать все возможное, чтобы разработать изделия, которые имеют минимальное негативное воздействие на мусорные свалки и уровни грунтовых вод. В компании Rotel мы горды внести наш вклад. Мы снизили содержание свинца в нашей электронике при помощи специального припоя, соответствующего требованиям RoHS, тогда как наши новые усилители в классе D (не цифровые) почти в пять раз более эффективны, чем наши старые разработки, и, тем не менее, обеспечивают нужную мощность и качество звука. Эти изделия не нагреваются при работе, рассеивают минимальную энергию, хороши для окружающей среды и, кстати, лучше звучат. Наконец, мы напечатали эту брошюру на бумаге, сделанной из вторичного

Хотя мы понимаем, что это небольшие первые шаги, но, тем не менее, они являются важными. И мы продолжаем искать новые методы и материалы для более чистого и «зеленого» процесса производства. Все мы в компании Rotel благодарим вас за приобретение этого аппарата. Мы уверены, что он подарит вам долгие годы наслаждения. Приступая к эксплуатации Благодарим вас за приобретение цифроаналогового преобразователя Rotel RDD-1580. При использовании в высококачественной музыкальной системе или домашнем театре, ваше изделие Rotel обеспечит годы музыкального наслаждения. Некоторые меры предосторожности ПРИМЕЧАНИЕ: Чтобы избежать возможного повреждения вашей системы, выключите ВСЕ компоненты системы при подсоединении или отсоединении акустических систем или других связанных компонентов. Не включайте компоненты системы пока не убедитесь, что все соединения выполнены правильно и надежно.

• Рисунок 1: Органы управления и соединения 3 Рисунок 2: Пульт дистанционного управления RR-DD91 3 Рисунок 3: Аналоговые выходы и цифровые входы 4 Рисунок 4: Балансные выходы (XLR) и соединения запускающих триггерных входов 12 В 5 Рисунок 5: Вход USB на передней панели 5 Важные замечания 6 Важные наставления по безопасности p. 49
• О компании Rotel p. 50
• Приступая к эксплуатации p. 50
• Некоторые меры предосторожности 50 Размещение 51 Кабели 51 Пульт дистанционного управления RR-DD91 p. 51
• Батареи пульта ДУ 51 Питание переменного тока и управление Вход питания переменного тока p. 51

Выключатель ждущeм и индикатор ждущeм

Датчик дистанционного управления

Фронтальные индикаторы входов

Индикаторы частоты выборки

Соединение Bluetooth 52 Аналоговые выходы

Вход/выход для подключения компьютера

Запускающий вход 12 В

Органы управления звуком .........................................................53 Вход источника

Заводские настройки по умолчанию 53 Возможные неисправности .........................................................53 Не горит индикатор ждущeм 53 Замена предохранителя 53 Отсутствует звук 54 Не воспроизводится источник 24 бит/192 кГц 54 Невозможно установить Bluetooth соединение 54 Воспроизводимый аудио формат 54 Технические характеристики ........................................................5551

Пожалуйста, внимательно прочитайте это руководство. В дополнение к инструкциям по установке и управлению, оно дает важную информацию о различных конфигурациях системы RDD-1580, а также общую информацию, которая помогут вам получить оптимальное качество от вашей системы. Пожалуйста, обратитесь к вашему авторизованному дилеру Rotel за ответами на любые возможные вопросы. Кроме того, все сотрудники компании Rotel приветствуют ваши вопросы и комментарии. Сохраните транспортную картонную коробку и все вложенные упаковочные материалы для использования в будущем. Пересылка или перевозка RDD- 1580 в чем-то другом, кроме оригинального упаковочного материала, может привести к серьезному повреждению вашего прибора, которое не покрывается гарантией. Если в коробке есть регистрационная карточка владельца, заполните ее и вышлите нам. Сохраните чек о продаже. Он является лучшим письменным подтверждением даты приобретения, которое понадобится вам в случае, если потребуется гарантийное обслуживание.

Подобно всем звуковым компонентам, которые обрабатывают малые сигналы, на RDD-1580 может влиять его окружение. Избегайте устанавливать преобразователь RDD-1580 на другие компоненты. Также избегайте прокладки межблочных звуковых кабелей вблизи сетевых шнуров. Это минимизирует возможность сетевой наводки или помехи. Мы рекомендуем устанавливать прибор в мебельную стойку, предназначенную для домашних звуковых компонентов. Такая стойка разработана для ослабления или подавления вибрации, которая может негативно влиять на качество звучания. Обратитесь к вашему авторизованному дилеру Rotel за советом о сборной мебели и правильной установке звуковых компонентов. Преобразователь RDD-1580 поставляется с пультом дистанционного управления RR-DD91 и должен быть установлен там, где инфракрасный сигнал от пульта ДУ может достигать датчика дистанционного управления на передней панели.

Не связывайте вместе сетевые шнуры, кабели цифровых сигналов и обычные аудио кабели в вашей системе. Это минимизирует возможность наводки помех на обычные аудио кабели от сетевых шнуров и цифровых кабелей. Используйте только высококачественные, экранированные кабели, которые также помогут предотвратить помехи и деградацию качества звучания вашей системы. Если у вас есть какие-либо вопросы, обратитесь к вашему авторизованному дилеру Rotel за советом о наилучших кабелях, чтобы использовать их в вашей системе. Пульт дистанционного управления RR-DD91 Некоторые функции могут быть выполнены либо с помощью органов управления на передней панели, либо с помощью поставляемого пульта ДУ RR-DD91. При описании этих операций, квадратные скобки отсылают к номерам на основном блоке, тогда как круглые скобки – к пульту ДУ. Батареи пульта ДУ Перед использованием пульта ДУ, должны быть установлены две батареи ААА (в комплекте поставки). Чтобы установить батареи, снимите крышку на задней панели пульта RR-DD91. Вставьте батареи в отсек, как показано на рисунке. Проверьте, что управление работает должным образом, затем поставьте крышку на место. Когда батареи разряжены, пульт ДУ не может управлять преобразователем RDD-1580 должным образом. Установка свежих батарей должны устранить проблему. Питание переменного тока и

Вход питания переменного тока

Ваш преобразователь RDD-1580 сконфигурирован на заводе для правильного напряжения сети переменного тока в той стране, где вы его приобрели, 120 В / 60 Гц или 230 В / 50 Гц. Конфигурация сети переменного тока указана на наклейке, на задней панели вашего прибора. ПРИМЕЧАНИЕ: Если вы перевозите ваш устройство в другую страну, возможно, его потребуется переконфигурировать для использования с другим сетевым напряжением. Не пытайтесь выполнить эту модернизацию самостоятельно. Снятие крышки корпуса устройства подвергает вас опасным напряжениям. За информацией обратитесь к квалифицированному человеку или в отдел обслуживания на заводе Rotel. ПРИМЕЧАНИЕ: Некоторые изделия предназначены для продажи в более чем одной стране, и поэтому поставляются с несколькими шнурами питания. Пожалуйста, используйте только сетевой шнур, соответствующий вашей стране. Преобразователь RDD-1580 должен быть подключен напрямую в 2-выводную поляризованную стенную розетку или в коммутируемую розетку на другом компоненте в вашей аудио системе. Не используйте удлинитель питания. Подсоедините сетевой шнур из комплекта поставки к разъем питания - на задней панели прибора и розетку питания. Если прибор подсоединен, индикатор ждущeм горит, и устройство находится в ждущем режиме. Если вы собираетесь уехать из дома на продолжительное время, например, в месячный отпуск, разумной предосторожностью будет отсоединить преобразователь RDD-1580 (также как и другие аудио и видео компоненты), пока вы отсутствуете. Выключатель ждущeм и индикатор ждущeм

Нажмите кнопку STANDBY на передней панели, чтобы включить устройство. Когда прибор включен, горит один из индикаторов входов. Нажмите выключатель ждущeм еще раз, устройство перейдет в ждущий режим. Когда горит индикатор ждущeм, кнопки ON и OFF на пульте ДУ могут быть использованы для включения и выключения преобразователя RDD-1580. ПРИМЕЧАНИЕ: Установите самоклеющееся кольцо на индикатор, окружающий выключатель ждущeм, если синий свет слишком яркий.52 RDD-1580 Цифроаналоговый преобразователь (ЦАП) Датчик дистанционного управления

Это окно датчика дистанционного управления принимает ИК-команды от пульта ДУ. Пожалуйста, не загораживайте этот датчик. Фронтальные индикаторы входов

Передняя панель оснащена набором индикаторов, отображающих текущий выбранный вход.PC-USB: Соединение USB на задней панелиCOAX 1 и 2: Набор коаксиальных входов 1 и 2OPT 1 и 2: Набор оптических входов 1 и 2USB: Соединение USB на передней панели. Индикаторы частоты выборки

Частота выборки будет гореть, если воспроизводимая музыка соответствует одному из индикаторов частоты выборки.ПРИМЕЧАНИЕ: Не все поддерживаемые частоты выборки имеют индикатор. Ваша музыка все равно будет воспроизведена, даже если она не имеет индикатора, соответствующего частоте выборки вашего звука. ПРИМЕЧАНИЕ: Для предотвращения громких помех, которые не оценят ни вы, ни ваши громкоговорители, обязательно выключайте систему, когда выполняете любые сигнальные соединения. Вход USB на передней панели

См. рисунок 5Фронт USB на передней панели может быть подсоединен к iPod, iPhone, флэш-диску USB или приемопередатчику Bluetooth (в комплекте поставки) для беспроводного потокового воспроизведения. С iPod или iPhones, просто вставьте устройство в порт USB на передней панели и выберите функцию USB селектором входов. iPod и iPhone остаются активными, позволяя выполнять функции поиска и воспроизведения. Соединение Bluetooth Вставьте в разъем USB прилагаемый адаптер Bluetooth для беспроводного приема потокового аудио по Bluetooth, от вашего устройства (например, мобильного телефонов) на усилитель. На вашем мобильном устройстве найдите “Rotel Bluetooth” и подсоединитесь к нему. Обычно соединение происходит автоматически, но если будет запрошен пароль, введите “0000” на вашем устройстве.ПРИМЕЧАНИЕ: Не все приемопередатчики Bluetooth будут работать с преобразователем RDD-1580. Пожалуйста, используйте таковой из комплекта поставки. Аналоговые выходы

См. рисунки 3 и 4Пара стандартных гнезд RCA и балансных разъемов XLR подают аналоговый выходной сигнал от преобразователя RDD-1580 на входы аудио предварительного усилителя, интегрированного усилителя или ресивера.ПРИМЕЧАНИЕ: Вам следует выбрать один единственный способ аналогового соединения от преобразователя RDD-1580. Не подсоединяйте и RCA, и XLR одновременно.Выберите аудио межблочные кабели высокого качества. Подсоедините выходы левого и правого каналов преобразователя RDD-1580 к соответствующим входам на предварительном усилителе или другом компоненте. Цифровые входы

См. рисунок 3Существует набор цифровых входов, маркированных COAX 1 и 2, OPT 1 и 2. Подсоедините коаксиальный или оптический ИКМ-выходы на вашем компоненте – источнике к этим гнездам. Цифровые сигналы будут декодированы и воспроизведены преобразователем RDD-1580. Прибор способен декодировать сигналы ИКМ разрядностью до 24 бит и частотой выборки до 192 кГц. Вход PC-USB

См. рисунок 3Подсоедините этот вход при помощи поставленного в комплекте кабеля USB к гнезду USB вашего компьютера.Преобразователь RDD-1580 поддерживает режимы и USB Audio Class1.0, и USB Audio Class 2.0. Компьютеры, работающие под ОС Windows, не требуют установки драйвера для USB Audio Class 1.0 и поддерживают воспроизведение звука с частотами выборки до 96 кГц. Заводской настройкой по умолчанию является USB Audio Class 1.0.Чтобы воспользоваться воспроизведением звука USB Audio Class 2.0, поддерживающего частоты выборки до 192 кГц, вам потребуется установить драйвер для Windows, поставляемый на компакт-диске вместе с преобразователем RDD-1580. Вам также понадобится переключить режим воспроизведения RDD-1580 на USB Audio Class 2.0 следующим образом:1. Нажмите и удерживайте кнопку источника PC-USB на передней панели 5 секунд. Текущий режим звука USB отображается миганием частоты выборки следующим образом:USB Audio Class 1.0 – вспыхивает частота выборки 96 кГц (заводская настройка по умолчанию)USB Audio Class 2.0 – вспыхивает частота выборки 192 кГц2. Нажмите кнопку PC-USB еще раз, чтобы замигала частота выборки «192K».3. Нажатие кнопки PC-USB переключает между режимами USB Audio Class 1.0 (мигает подсветка «96К») и USB Audio Class 2.0 (мигает подсветка «192К»).4. После выбора желаемого аудио режима USB подождите 3 секунды для завершения, и преобразователь RDD-1580 будет использовать выбранный режим звука.5. После смены режима звука USB выключите и включите снова преобразователь RDD-1580 и ваш персональный компьютер для гарантии, что оба прибора сконфигурированы должным образом.53

Многие приложения для воспроизведения звука не поддерживают частоту выборки 192 кГц. Пожалуйста, проверьте, что ваш аудио проигрыватель поддерживает звук 192 кГц, и у вас есть аудио файлы 192 кГц для правильного воспроизведения с этой частотой выборки. Кроме того, вам может потребоваться сконфигурировать аудио драйвер в вашем персональном компьютере для вывода 192 кГц, либо ваш компьютер может выполнить понижающую передискретизацию на более низкую частоту выборки. За подробной информацией, пожалуйста, обратитесь к информации о вашем звуковом проигрывателе или операционной системе. ПРИМЕЧАНИЕ: Режим USB Audio Class 2.0 требует установку драйвера для персонального компьютера под Windows; драйвер находится на компакт- диске, поставленном вместе с преобразователем RDD-1580. ПРИМЕЧАНИЕ: Компьютеры МАС не требуют установки драйвера для поддержки звука PC-USB 1.0 или 2.0. ПРИМЕЧАНИЕ: После успешной установки драйвер, вам, возможно, потребуется выбрать «ROTEL audio driver» в настройке звука/ громкоговорителя вашего компьютера. Вход/выход для подключения компьютера

Преобразователем RDD-1580 можно управлять посредством RS-232 для интеграции в системы автоматизации. Вход COMPUTER I/O принимает стандартный прямой кабель DB-9 типа «вилка-гнездо». За дополнительной информацией о соединениях, разводке, программном обеспечении и управляющих кодах для управления RDD-1580 от компьютера обращайтесь к вашему авторизованному дилеру Rotel. ROTEL LINK

Стереофоническое гнездо для “мини-джек” 3,5 мм (с маркировкой ROTEL LINK IN) может быть дополнительно подсоединено к сети Rotel, обеспечивая соединения с изделиями, оснащенными соединениями ROTEL LINK OUT. Это позволяет соединять изделия Rotel для связи друг с другом и управлять ими посредством приложения Rotel Remote (доступно для загрузки в магазине iTunes). Гнездо EXT REM IN

Это 3,5-мм гнездо “мини-джек» принимает коды команд от стандартных промышленных ИК-приемников через проводные соединения. Эта функция может быть полезной, когда прибор установлен в стойке, и датчик на передней панели заблокирован. Обратитесь к вашему авторизованному дилеру Rotel за информацией об этих внешних повторителях и правильном подсоединении штекера, соответствующего розетке «мини-джек». Запускающий вход 12 В

Преобразователь RDD-1580 может быть включен 12-вольтовым запускающим сигналом. Запускающий вход принимает любой управляющий сигнал (переменного или постоянного тока) в диапазоне от 3 В до 30 В. Когда кабель подсоединен к входу 12V, и присутствует запускающий сигнал, преобразователь RDD-1580 включен. Когда запускающий сигнал выключен, устройство переходит в ждущий режим. Индикатор на передней панели остается гореть, но устройство не будет работать. Органы управления звуком Вход источника

Кнопка Source Input выбирает источник входного сигнала. На передней панели или пульте ДУ нажмите кнопку соответствующего входа, чтобы выбрать источник для прослушивания. Кнопка Repeat

Некоторые аудио устройства – источники поддерживают использование функции повторения, включая Repeat Track (повторить дорожку), Repeat Album (повторить альбом), Repeat O (повторение выключено). Нажимайте кнопку Repeat

на пульте ДУ, чтобы переключать эти функции по кругу. Светодиод источника USB

вспыхнет соответствующим образом, указывая текущую активированную функцию повторения. Repeat O: Одна вспышка (заводская настройка по умолчанию) Repeat Album: Две вспышки Repeat Track: Четыре вспышки Кнопка Random

Некоторые аудио устройства – источники поддерживают воспроизведение музыки в случайном порядке. Нажимайте кнопку Random

ДУ, чтобы переключать эти функцию. Светодиод источника USB вспыхнет соответствующим образом, указывая текущую активированную функцию. Random O: Одна вспышка (выключено, заводская настройка по умолчанию) Random On: Две вспышки (включено) Заводские настройки по умолчанию Преобразователь RDD-1580 может быть переустановлен, чтобы восстановить заводские настройки по умолчанию. Для восстановления заводских настроек по умолчанию, нажмите и удерживайте кнопку источника USB в течение 5 секунд, пока не замигают светодиоды всех источников. Отпустите кнопку источника USB, и преобразователь RDD-1580 восстановит все заводские настройки и перезапустится. Возможные неисправности Большинство затруднений в звуковых системах являются результатом неправильных соединений, либо неправильными настройками управления. Если вы столкнулись с проблемами, изолируйте область затруднения, проверьте настройки управления, определите причину сбоя и сделайте необходимые изменения. Если вы не можете получить звук от устройство, обратитесь к советам для следующих ситуаций: Не горит индикатор ждущeм На устройство не подано сетевое напряжение. Проверьте соединения питания переменного тока устройства и розетку переменного тока. Замена предохранителя Если при подключении в сетевую розетку другой электрический устройство работает, но индикатор ждущeм устройствоа не горит при подключении в ту же самую розетку, это указывает, что, возможно, сгорел встроенный предохранитель питания. Если вы полагаете, что это случилось, обратитесь к вашему авторизованному дилеру Rotel, чтобы получить предохранитель для замены.54 RDD-1580 Цифроаналоговый преобразователь (ЦАП) Отсутствует звук Если устройство получает питание, но не воспроизводит звук, проверьте индикаторы входов на передней панели. Убедитесь, что выбранный источник подсоединен. Также обязательно проверьте, что аналоговые выходы устройствоа подсоединены должным образом. Не воспроизводится источник 24 бит/192 кГц Воспроизведение с частотами выборки 96 кГц и 192 кГц возможно только через цифровые входы на задней панели. Пожалуйста, примите во внимание, что многие медиа проигрыватели не способны к декодированию звуковых файлов 24 бит/192 кГц. Пожалуйста, убедитесь, что ваш проигрыватель может декодировать файлы 24 бит/192 кГц. Кроме того, проверьте, что вход PC-USB преобразователя RDD-1580 сконфигурирован для режима USB 2.0 Audio, и на ваш компьютер установлен аудио драйвер для Windows. (Подробности см. в руководстве для входа PC-USB.) ПРИМЕЧАНИЕ: Компьютеры МАС не нуждаются в драйвере, но требуют программное обеспечение, которое поддерживает воспроизведение 24 бит/192 кГц, а также требуют, чтобы вход PC-USB преобразователя RDD-1580 был сконфигурирован для режима USB 2.0 Audio. Невозможно установить Bluetooth соединение Если вы не можете установить сопряжение (pair) вашего Bluetooth совместимого устройства с RDD-1580, сотрите из памяти предыдущее соединение на RDD-1580 и на вашем устройстве. На вашем устройстве часто эта операция называется “Forget this Device”. На пульте RDD-1580 нажмите и удержите кнопку PAUSE C в течение 5 секунд, до тех пор, пока Индикатор USB быстро мигать. После этого попробуйте установить соединение еще раз. Воспроизводимый аудио формат USB Apple (iPhone, iPod, iPad) Формат Примечания Apple Lossless Любой поддерживаемый файл, загруженный в устройство Apple. Телефон может сделать передискретизацию, в зависимости от сохраненного формата. Может исключать приложения, предназначенные для воспроизведения форматов, которые исходно не поддерживаются передающим устройством. MP3 AAC AIFF WAV USB Bluetooth Формат Примечания Любой формат, поддерживаемый

устройством. Может исключать приложения, предназначенные для воспроизведения форматов, которые исходно не поддерживаются передающим устройством. USB Flash Drive Формат Примечания MP3 Максимально 16 бит/48 кГц WMA WAV OGG Vorbis

PC-USB Формат Примечания

определяемый медиа проигрывателем или программным обеспечением сервера, который вы используете. Любой формат, поддерживаемый программным обеспечением персонального компьютера: 16 и 24 бит, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц. Coax/Optical Формат Примечания Линейная ИКМ SPDIF 16 и 24 бит, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц55

Технические характеристики преобразователя RDD-1580 Общие гармонические искажения < 0,004% Интермодуляционные искажения (60 Гц:7 кГц) < 0,004% Диапазон частот 10 Гц – 95 кГц ±3,0 дБ (макс.) Отношение сигнал/шум (А-взвеш.) 128 дБ Входная чувствительность/импеданс 0 дБпш / 75 Ом Выходной уровень/импеданс (RCA) 2,0 В / 100 Ом Выходной уровень/импеданс (XLR) 4,0 В / 200 Ом Цифровые сигналы, декодируемые WAV, MP3, WMA фронтальным портом USB/iPod (до 16 бит/48 кГц) Цифровые сигналы, декодируемые SPDIF LPCM коакс./оптич. входами (до 24 бит/192 кГц) Цифровые входные сигналы, WAV/PCM в зависимости от декодируемые с входа PC-USB проигрывателя, используемого персональным компьютером (до 24 бит/192 кГц)

Требования к питанию (переменный ток) США: 120 вольт, 60 Гц Европа: 230 вольт, 50 Гц Потребляемая мощность 25 Вт Мощность, потребляемая в ждущем режиме 0,5 Вт (нормальный режим) Габаритные размеры Ширина × высота × глубина 431×55×316 мм Высота передней панели 1U / 43,7 мм Вес нетто 5,1 кг Все технические характеристики являются точными на момент публикации. Компания Rotel оставляет за собой право делать усовершенствования без уведомления. Rotel и логотип Rotel Hi-Fi являются зарегистрированными торговыми марками Rotel Co, Ltd., Токио, Япония “Made for iPod” и “Made for iPhone” означает, что электронные принадлежности были разработаны для подсоединения специально к iPod или iPhone, соответственно, и были сертифицированы разработчиком, чтобы удовлетворить стандартам качества Apple. Компания Apple не несет ответственность за работу этого устройства или его совместимость со стандартами безопасности и регулятивными нормами. Пожалуйста, примите во внимание, что использование этой принадлежности с iPod или iPhone может повлиять на работу беспроводной связи. iPhone, iPod, iPod classic, iPod nano и iPod touch являются торговыми марками Apple Inc., зарегистрированными в США и других странах.082 OMRDD‑1580‑81‑A 021514 English • Français • Deutsch • Español • Nederlands • Italiano • Svenska • Русский The Rotel Co. Ltd. Tachikawa Bldg. 1F., 2-11-4, Nakane, Meguro-ku, Tokyo, 152-0031 Japan Rotel of America 54 Concord Street North Reading, MA 01864-2699 USA Phone: +1 978-664-3820 Fax: +1 978-664-4109 Rotel Europe Dale Road Worthing, West Sussex BN11 2BH England Phone: + 44 (0)1903 221 761 Fax: +44 (0)1903 221 525 Rotel Deutschland Vertrieb: B&W Group Germany GmbH Kleine Heide 12 D-33790 Halle/Westf., Deutschland Phone: 05201 / 87170 Fax: 05201 / 73370 E-Mail: info@bwgroup.de www.rotel.com
