РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S14 ROTEL

Интегрированный сетевой плеер и стример

Owner's Manual

Инструкция пользователя

Перед подсоединением:

√ Выключите все компоненты, включая колонки.

√ Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.

Рекомендуется также:

√ Вывести громкость усилителя на минимум, перед тем как включать или выключать его.

Contents

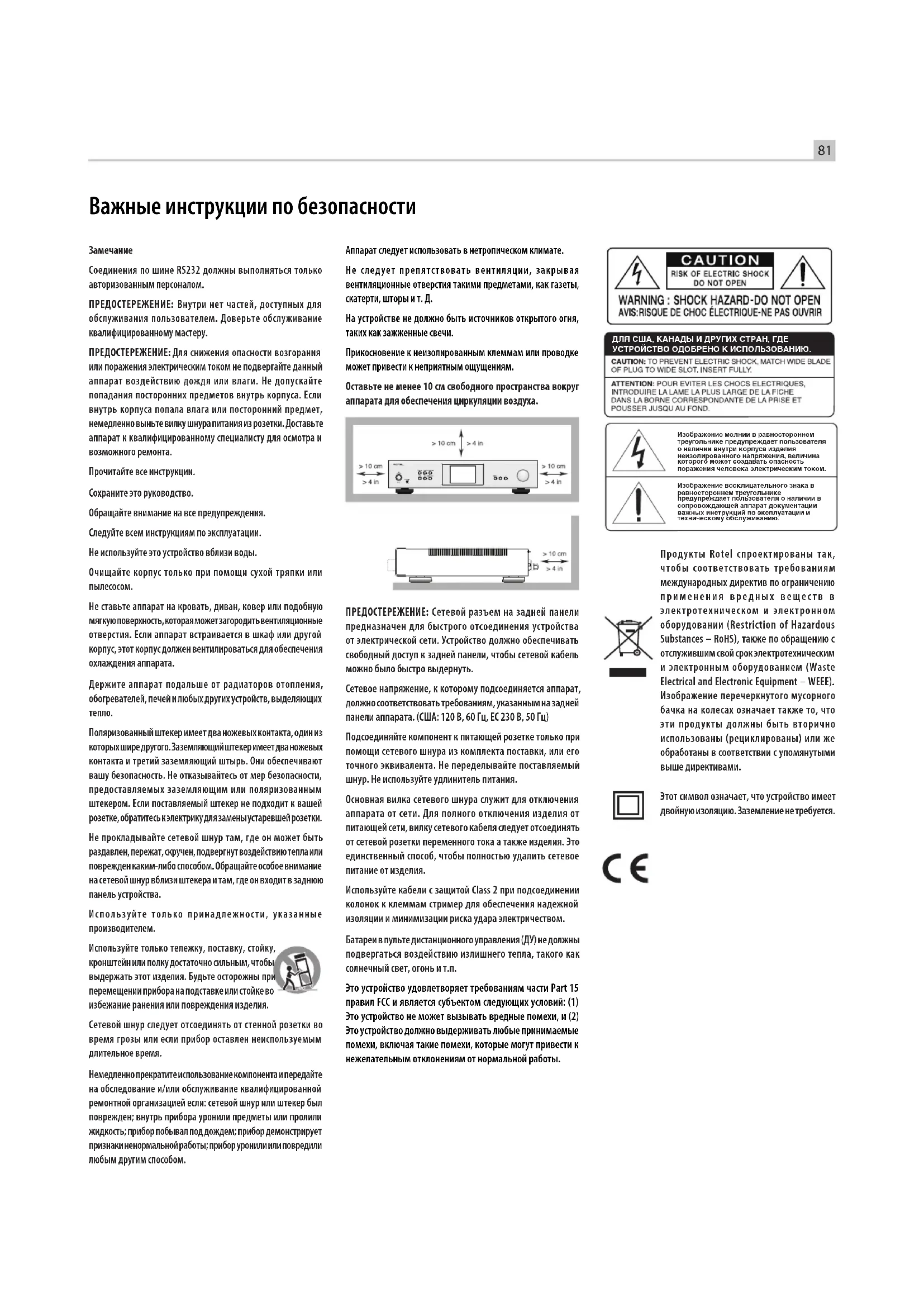

Важные инструкции по безопасности

Замечание

Соединения по шине RS232 должны выполняться только авторизованным персоналом.

ПРЕДОСТЕРЕЖЕНИЕ: Внутри нет частей, доступных для обслуживания пользователем. Доверьте обслуживание квалифицированному мастеру.

ПРЕДОСТЕРЕЖЕНИЕ: Для снижения опасности возгорания или поражения электрическим током не подвергайте данный аппарат воздействию дождя или влаги. Не допускайте попадания посторонних предметов внутрь корпуса. Если внутрь корпуса попала влага или посторонний предмет, немедленно выньте вилку шнура питания из розетки. Доставьте аппарат к квалифицированному специалисту для осмотра и возможного ремонта.

Прочитайте все инструкции.

Сохраните это руководство.

Обращайте внимание на все предупреждения.

Следуйте всем инструкциям по эксплуатации.

Не используйте это устройство вблизи воды.

Очищайте корпус только при помощи сухой тряпки или пылесосом.

Не ставьте аппарат на кровать, диван, ковер или подобную мягкую поверхность, которая может загородить вентиляционные отверстия. Если аппарат встраивается в шкаф или другой корпус, этот корпус должен вентилироваться для обеспечения охлаждения аппарата.

Держите аппарат подальше от радиаторов отопления, обогревателей, печей и любых других устройств, выделяющих тепло.

Поляризованный штекер имеет два ножевых контакта, один из которых шире другого. Заземляющий штекер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемых заземляющим или поляризованным штекером. Если поставляемый штекер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки.

Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден каким-либо способом. Обращайте особое внимание на сетевой шнур вблизи штекера и там, где он входит в заднюю панель устройства.

Используйте только принадлежности, указанные производителем.

Используйте только тележку, поставку, стойку, кронштейн или полку достаточно сильным, чтобы выдержать этот изделия. Будьте осторожны при перемещении прибора на подставке или стойке во избежание ранения или повреждения изделия.

Сетевой шнур следует отсоединять от стенной розетки во время грозы или если прибор оставлен неиспользуемым длительное время.

Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если: сетевой шнур или штекер был поврежден; внутрь прибора уронили предметы или пролили жидкость; прибор побывал под дождем; прибор демонстрирует признаки ненормальной работы; прибор уронили или повредили любым другим способом.

Аппарат следует использовать в нетропическом климате.

Не следует препятствовать вентиляции, закрывая вентиляционные отверстия такими предметами, как газеты, скатерти, шторы и т. Д.

На устройстве не должно быть источников открытого огня, таких как зажженные свечи.

Прикосновение к неизолированным клеммам или проводке может привести к неприятным ощущениям.

Оставьте не менее 10 см свободного пространства вокруг аппарата для обеспечения циркуляции воздуха.

ПРЕДОСТЕРЕЖЕНИЕ: Сетевой разъем на задней панели предназначен для быстрого отсоединения устройства от электрической сети. Устройство должно обеспечивать свободный доступ к задней панели, чтобы сетевой кабель можно было быстро выдернуть.

Сетевое напряжение, к которому подсоединяется аппарат, должно соответствовать требованиям, указанным на задней панели аппарата. (США: 120 В, 60 Гц, ЕС 230 В, 50 Гц)

Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Не используйте удлинитель питания.

Основная вилка сетевого шнура служит для отключения аппарата от сети. Для полного отключения изделия от питающей сети, вилку сетевого кабеля следует отсоединять от сетевой розетки переменного тока а также изделия. Это единственный способ, чтобы полностью удалить сетевое питание от изделия.

Используйте кабели с защитой Class 2 при подсоединении колонок к клеммам стример для обеспечения надежной изоляции и минимизации риска удара электричеством.

Батареи в пульте дистанционного управления (ДУ) не должны подвергаться воздействию излишнего тепла, такого как солнечный свет, огонь и т.п.

Это устройство удовлетворяет требованиям части Part 15 правил FCC и является субъектом следующих условий: (1) Это устройство не может вызывать вредные помехи, и (2) Это устройство должно выдерживать любые принимаемые помехи, включая такие помехи, которые могут привести к нежелательным отклонениям от нормальной работы.

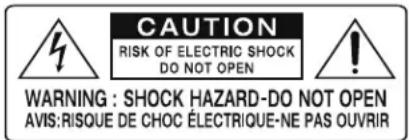

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

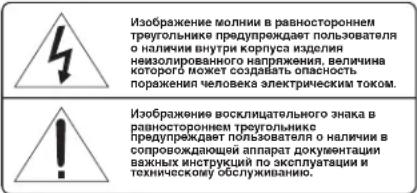

Изображение молнии в равностороннем треугольнике предупреждает пользователя о наличии внутри корпуса изделия неизолированного напряжения, величина которого может создавать опасность поражения человека электрическим током. Изображение восклицательный знака в равностороннем треугольнике предупреждает пользователя о наличии с сопровождающий аппарат документации важных инструкций по эксплуатации и техническому обслуживанию.

Продукты Rotel спроектированы так, чтобы соответствовать требованиям международных директив по ограничению применения вредных веществ в электротехническом и электронном оборудовании (Restriction of Hazardous Substances – RoHS), также по обращению с отслужившим свой срок электротехническим и электронным оборудованием (Waste Electrical and Electronic Equipment – WEEE). Изображение перечеркнутого мусорного бачка на колесах означает также то, что эти продукты должны быть вторично использованы (рециклированы) или же обработаны в соответствии с упомянутыми выше директивами.

Этот символ означает, что устройство имеет двойную изоляцию. Заземление не требуется.

Содержание

Рисунок 1: Органы управления и разъемы 3

Рисунок 2: Пульт ДУ 4

Рисунок 3: Подсоединение источников сигнала и акустических систем 5

Рисунок 4: Подсоединение к цифровым входам 6

Важные замечания 7

Важные инструкции по безопасности....81

О компании Rotel 82

Приступая к эксплуатации 82

Основные характеристики 83

Некоторые меры предосторожности 83

Размещение 83

Пульт ДУ 83

Установка батарей в пульт 83

Питание и управление....84

Разъем для сетевого шнура 84

Главный выключатель питания 15 84

Выключатель питания 1① и индикатор питания 2 84

Индикатор защиты 84

Подсоединение входных сигналов 84

Входы AUX 16 84

Цифровые входы 910 84

Выходные разъемы....84

Выход предусилителя 17 84

Выход SUB 18 85

Выход на наушники Phones 85

Подсоединение акустических систем 19 85

Выбор акустического кабеля 85

Полярность и фазировка 85

Подсоединение акустических кабелей 85

Дисплей 85

Подсоединение к aptX™ HD Bluetooth ☐ 85

Порт USB на задней панели 12 85

Вход PC-USB 11 85

Сетевое подключение 12 14 86

Стриминг 86

Подключение к сети Wi-Fi для стриминга 86

Стриминг аудио 87

Room Ready 87

Spotify ^* 87

Обзор кнопок и органов управления 88

MAIN MENU – Главное меню 88

Обнаружение и устранение неисправностей 89

Не светится индикатор питания 89

Не работает локальная сеть 89

Замена предохранителя 89

Нет звука 89

Невозможно установить Bluetooth соединение 89

Воспроизводимые аудио форматы 89

Технические характеристики 90

О компании ROTEL

История нашей компании началась почти 60 лет назад. За прошедшие десятилетия мы получили сотни наград за наши продукты и сделали счастливыми сотни тысяч людей, которые относятся к своим развлечениям вполне серьезно – так же, как вы!

Компания Rotel была основана семейством, чья страсть к музыке породила стремление создавать hi-fi компоненты бескомпромиссного качества. За многие годы эта страсть ничуть не ослабла, и по сей день общая цель – выпускать продукты исключительной ценности для аудиофилов и любителей музыки, независимо от их финансовых возможностей, разделяется всеми сотрудниками Rotel.

Инженеры Rotel работают как единая команда, прослушивая и тщательно доводя каждый новый продукт до такого уровня совершенства, когда он будет удовлетворять их строгим музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всему миру, чтобы сделать аппарат как можно лучше. Вероятно, вы сможете найти в наших аппаратах отборные конденсаторы из Великобритании и Германии, полупроводники из Японии и США, однако тороидальные силовые трансформаторы мы изготавливаем на собственном заводе ROTEL.

Все мы заботимся об охране окружающей среды. По мере того, как все больше электронных устройств в мире выпускается, а после окончания срока службы выбрасывается, для производителя особенно важно при конструировании продуктов сделать все возможное, чтобы они наносили минимальный ущерб земле и источникам воды.

Мы в компании Rotel, гордимся своим вкладом в общее дело. Во-первых, мы сократили содержание свинца в своей электронике, за счет использования припоя, отвечающего требованиям ROHS, во-вторых, наши новые усилители, работающие в классе D, имеют впятеро более высокий к.п.д., чем предыдущие разработки, при одинаковой выходной мощности и качестве звучания. Подобные продукты практически не выделяют тепла, не растрачивают попусту энергию, хороши с точки зрения охраны окружающей среды и вдобавок лучше звучат.

Мы понимаем, что это маленькие шаги вперед, но они очень важны. Ведь мы продолжаем поиски новых методов и материалов для более чистых и дружественных к окружающей среде технологических процессов. Все мы, сотрудники компании ROTEL, благодарим Вас за покупку этого изделия. Мы уверены, что оно доставит вам много лет удовольствия.

Первые шаги

Благодарим Вас за покупку интегрированного сетевого плеера и стримера Rotel S14. В составе высококачественной аудиосистемы он будет доставлять Вам удовольствие многие годы.

S14 – полнофункциональный компонент с отличными рабочими характеристиками. Все аспекты его конструкции оптимизированы для получения полного динамического диапазона и передачи тончайших нюансов музыки. Высокостабильный источник питания S14 включает в себя фирменный тороидальный трансформатор Rotel и заказные конденсаторы с перфорированной фольгой. Этот источник обладает низким выходным сопротивлением и большим запасом по мощности, позволяющим S14 воспроизводить самые сложные аудио сигналы. Стоимость изготовления данной конструкции выше, но она имеет преимущества с точки зрения музыки.

Дорожки печатных плат стримера расположены симметрично. Это обеспечивает точное соблюдение временных параметров музыкального сигнала. В сигнальном тракте применены металлопленочные резисторы и полистироловые или полипропиленовые конденсаторы. Каждый элемент схемы подвергался тщательному рассмотрению, чтобы добиться максимально достоверного воспроизведения музыки.

Кроме того, S14 имеет независимые селекторы входов для прослушивания и на запись. Это позволяет вам слушать один источник и одновременно записывать другой.

S14 прост в настройке и эксплуатации. Если Вы уже имели дело со стереосистемами, у Вас не возникнет никаких вопросов. Просто подключите остальные компоненты и наслаждайтесь.

Некоторые предосторожности

ПРИМЕЧАНИЕ: Во избежание повреждения компонентов системы, BCE подсоединения и отсоединения производите при выключенном питании. Прежде чем включать питание, убедитесь, что соединения выполнены правильно и надежно. Особое внимание уделите колоночным проводам. Не должно оставаться "разлохмаченных" жил, которые могут замкнуться между собой или на корпус стример.

Пожалуйста, внимательно прочтите данное руководство. Кроме базовых инструкций по установке и работе, оно дает вам ценную информацию о различных конфигурациях систем на базе S14 и о том, как оптимизировать его характеристики. Если возникнут вопросы, обратитесь к авторизованному дилеру Rotel. Кроме того, все мы, сотрудники Rotel, готовы ответить на Ваши вопросы и принять Ваши замечания.

Сохраните коробку S14 и все остальные упаковочные материалы, чтобы в дальнейшем иметь возможность воспользоваться ими. Транспортировка S14 вне заводской упаковки может вызвать серьезные повреждения стример.

Если оно включено в коробку, пожалуйста, заполните регистрационную карточку владельца или зарегистрируйтесь онлайн. Обязательно сохраните чек. Это главные документы, удостоверяющие дату покупки, в случае обращения за гарантийным обслуживанием.

Размещение

Как и все компоненты, обрабатывающие слабые электрические сигналы, S14 подвержен влиянию окружающей среды и другого оборудования. Старайтесь не ставить S14 на другие компоненты и не прокладывать сигнальные кабели рядом со шнурами питания. Это снизит вероятность помех.

В процессе нормальной работы S14 выделяет тепло. Радиаторы и вентиляционные отверстия предназначены для отвода этого тепла. Не загораживайте вентиляционные отверстия на верхней крышке. Оставьте не менее 10 см свободного пространства вокруг корпуса и обеспечьте достаточный воздухообмен, чтобы усилитель не перегревался.

Помните о весе стримера, когда выбираете место для его установки. Убедитесь, что полка или подставка достаточно прочна, чтобы выдержать вес аппарата. Рекомендуем использовать специализированную мебель для аудио компонентов. Такая мебель рассчитана на подавление вибрации, влияющей на качество звуковоспроизведения. Обратитесь к авторизованному дилеру Rotel за советом по правильному выбору мебели для компонентов и по правильной их установке.

Кабели

Шнуры питания, цифровые и аналоговые аудио кабели должны находиться как можно дальше друг от друга. В этом случае меньше шансов, что аналоговый сигнал будет загрязнен шумом и помехами от силовых и цифровых кабелей. С той же целью используйте только высококачественные экранированные кабели. Обратитесь к вашему авторизованному дилеру Rotel за советами по выбору самых лучших кабелей для использования в вашей аудио системе.

Пульт ДУ

Некоторые операции управления можно выполнить как с прилагаемого пульта, так и с передней панели. При описании таких операций в квадратных скобках указываются ссылочные номера органов управления на передней панели, а в кружочках – на пульте.

Установка батарей в пульт

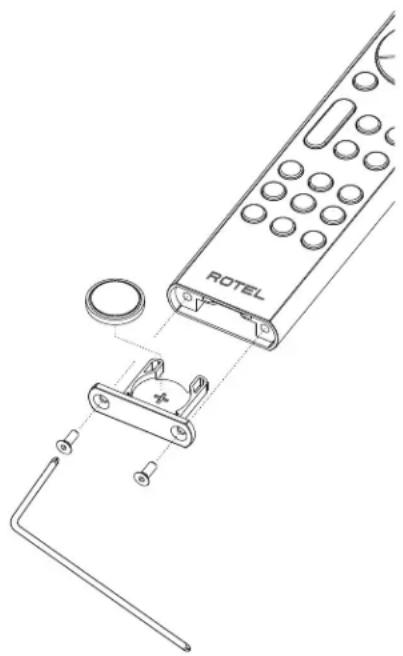

Чтобы заменить батарею пульта дистанционного управления, сначала открытите два винта, показанных на рисунке 1. Затем выньте держатель батареи, потянув его вниз. Вставьте новую батарею CR 2035 в держатель в соответствии с полярностью (+ на батарее должен быть обращен вниз). Теперь вставьте держатель, как показано на рисунке, и закрепите его с помощью двух винтов.

ПРИМЕЧАНИЕ: Используйте только инструмент, поставляемый с устройством, для удаления винта, чтобы не повредить винт с шестигранной головкой.

ПРИМЕЧАНИЕ: НЕ затягивайте винт слишком сильно, чтобы не повредить винт или пульт дистанционного управления.

Питание и управление

Разъем для сетевого шнура ^21

Стример S14 настроен на заводе в соответствии со стандартами электрической сети в Вашей стране (120 или 230 В переменного тока и 60 или 50 Гц). Конфигурация электропитания обозначена на задней панели аппарата.

ПРИМЕЧАНИЕ: Если Вы переедете в другую страну, можно приспособить стример S14 к другому сетевому напряжению. Однако, не пытайтесь сделать это сами. Открывая корпус S14 вы подвергаетесь опасности ударом высокого напряжения. Обратитесь к квалифицированному мастеру или в сервисную службу Rotel.

ПРИМЕЧАНИЕ: Некоторые продукты предназначены для продажи более чем в одной стране и поэтому поставляются с несколькими сетевыми кабелями. Используйте только тот кабель, который подходит для вашего региона.

Из-за относительно высокой выходной мощности S14 потребляет значительный ток от сети. Поэтому, его следует включать прямо в двухконтактную настенную розетку. Не пользуйтесь удлинителями. Можно использовать разветвитель питания высокой мощности, если он (и стенная розетка) способны выдержать суммарный ток потребления стример и других подключенных к нему устройств.

Если Вы надолго уезжаете из дома, например, на месяц, разумно будет вынуть вилки шнуров питания стример и других компонентов системы из розеток.

Главный выключатель питания 15

Большой перекидной выключатель на задней панели является основным выключателем питания. Когда он находится в положении OFF, питание устройства полностью отключено. Когда он находится в положении ON, кнопки POWER на передней панели и Ⓐ на пульте ДУ могут быть использованы для активации устройства или его перевода в ждущий режим.

Выключатель питания 1 Ⓐ и индикатор питания 2

Чтобы включить стример, нажмите кнопку POWER на передней панели. Загорится индикатор питания на передней панели. Чтобы выключить стример, снова нажмите эту кнопку.

Когда выключатель питания на передней панели находится в положении "ON", можно включать и выключать S14 кнопка Фа пульте. В режиме Standby светодиод – индикатор питания остается горящим, но дисплей отключается – OFF.

Индикатор защиты 2

Стример оснащен схемами защиты от перегрева и перегрузки, которые предохраняют стример от повреждения в случае экстремальной или неправильной эксплуатации. Схемы защиты независимы от сигнального тракта и не влияют на качество звучания. Они следят за температурой выходных транзисторов и отключают стример, если она выходит за безопасные пределы.

Скорее всего, вам никогда не придется увидеть, как эти схемы сработают. Однако, как только возникнет аварийная ситуация, стример перестанет работать и на дисплее его передней панели загорится надпись "AMP PROTECTION". Светодиодный индикатор загорится красным цветом.

Если это произошло, выключите стример. Дайте ему остыть в течение нескольких минут и попробуйте устранить причину срабатывания защиты. Когда вы вновь включите стример, схема защиты вернется в исходное состояние и светодиод LED станет синим.

В большинстве случаев защита срабатывает из-за коротких замыканий в проводах или недостаточной вентиляции, приводящей к перегреву. Довольно редко срабатывание может произойти из-за крайне реактивного характера нагрузки или экстремально низкого импеданса колонок.

Если схема защиты срабатывает повторно, и вы не можете выявить и устранить неисправность, обращайтесь за помощью к вашему авторизованному дилеру Rotel.

Подсоединение входных сигналов

ПРИМЕЧАНИЕ: Во избежание громкого шума, вредного для Вас и Ваших АС, выключайте питание всей системы, прежде чем производить любые соединения.

Вход AUX 16

См. рус. 3

Это вход AUX предназначены для подсоединения аналоговых выходов CD-proигрывателей, кассетных дек, тюнеров радио и т.п. стерео оборудования, а также аналогового выхода других устройств.

Входы левого и правого каналов помечены и должны подсоединяться к соответствующим каналам компонента-источника. Гнездо левого канала белое, правого – красное. Для подсоединения к S14 используйте высококачественные кабели со штекерами RCA. Ваш авторизованный дилер Rotel может помочь вам в выборе соответствующих кабелей для вашей системы.

Цифровые входы 9 10

См. рис. 4

Имеется один комплект цифровых входов, обозначенных COAX и ОРТ, соответственно. Подсоедините коаксиальные COAXIAL или оптические OPTICAL PCM выходы вашего источника к этим разъемам. Цифровые сигналы будут декодированы и обработаны усилителем. Стример может декодировать PCM сигналы с разрешением до 24 бит, 192кГц.

Выходные разъемы

Выход предусилителя 17

Стример оснащен выходами каскада предусиления PRE OUT. На этом выходе предусилителя всегда присутствует сигнал источника, выбранного в данный момент для прослушивания селектором входов. Обычно этот выходPRE OUT подсоединяют к внешнему усилителю мощности, питающему колонки в другой комнате для 2-й зоны, либо для увеличения выходной мощности устройства.

ПРИМЕЧАНИЕ: Регуляторы громкости, баланса и тембра влияют на сигнал, поступающий на выходы PRE OUT.

Выход SUB 18

Имеются один сабвуферный выход для подсоединения активного сабвуфера. Этот выход представляет собой сумму левого и правого каналов. Выходной сигнал сабвуфера соответствует полному диапазону, полагаясь на то, что сабвуфер фильтрует сигнал.

Выход на наушники Phones ☐

Выход Phones позволяет подключить наушники для индивидуального прослушивания. Кэтому гнезду подсоединяются стандартные стереонаушники со штекером 1/8 дюйма. Подключение наушников отключает сигнал на динамики, выход PRE и выход SUB.

ПРИМЕЧАНИЕ: Поскольку чувствительность колонок и наушников может сильно отличаться, всегда перед подсоединением и отсоединением наушников уменьшайте громкость.

Подсоединение акустических систем 19

См. Рус. 3

Выбор акустического кабеля

Используйте изолированный двухпроводной скрученный кабель для присоединения стримера S14 к акустическим системам. Размер и качество провода имеют заметное на слух влияние на параметры системы. Стандартный акустический кабель будет работать, но может привести к снижению громкости или ослаблению низких частот, особенно на больших расстояниях. В общем случае, более толстый кабель улучшает звучание. Для наилучших параметров, вы можете применить специальные акустические кабели высокого качества. Ваш авторизованный дилер Rotel может помочь вам в выборе соответствующих кабелей для вашей системы.

Полярность и фазировка

Полярность или положительная/отрицательная ориентация соединений для каждого громкоговорителя должны быть согласованы, чтобы все акустические системы были в фазе. Если полярность одного соединения по ошибке сделана обратной, звучание низких частот будет очень слабым, а стерео картина деградирует. Все акустические кабели промаркированы, чтобы вы могли отличить два проводника. Это может быть полоса или рифление на изоляции одного проводника. Кабель может иметь прозрачную изоляцию с проводниками разного цвета (медный и серебристый). Это могут быть и метки полярности, напечатанные на изоляции. Определите положительный и отрицательный проводники и согласуйте с каждым разъемом громкоговорителя и стример.

Подсоединение акустических кабелей

Выключите все компоненты в вашей аудио системе, прежде чем подсоединять колонки. Стример S14 имеет винтовые клеммы с цветовой маркировкой на задней панели. Эти разъемы принимают зачищенный провод или наконечники типа «лопатки». (На рынках не-европейских стран, разъемы принимают также двойные «бананы».)

Проложите провода от стример S14 к колонкам. Оставьте для себя достаточный запас, чтобы иметь возможность перемещения компонентов с целью доступа к разъемам громкоговорителей.

Если вы применяете разъемы – «бананы», присоедините их к проводам и затем вставьте в разъемы для громкоговорителей. Зажимные втулки разъемов громкоговорителей должны быть завинчены на всю длину (по часовой стрелке).

Если вы используете «лопатки», смонтируйте их на провода. Если вы присоединяете защищенные кабели непосредственно к разъемам громкоговорителей, отделите проводники и снимите изоляцию с конца каждого провода. Будьте внимательны, чтобы не повредить токопроводящие жилы. Отвинтите (против часовой стрелки) зажимную втулку разъема громкоговорителя. Расположите наконечник вокруг оси втулки, или просуньте оголенный провод в отверстие в оси. Заверните втулку по часовой стрелке, чтобы надежно зафиксировать наконечник или провод.

ПРИМЕЧАНИЕ: Убедитесь, что отдельные «разлохмаченные» жилы провода не касаются соседних проводов или разъемов.

Дисплей 5

Дисплей на передней панели показывает выбранный источник, уровень громкости и установки тембра. Дисплей обеспечивает доступ к настройке и меню конфигурации вариантов работы стримера.

Подсоединение к aptX™ HD Bluetooth ☐

Антенна Bluetooth ☐ на задней панели S14 предназначена для беспроводного приема потокового аудио по Bluetooth, от вашего устройства (например, мобильного телефона, блокнот, компьютер) на стример. На вашем устройстве найдите "Rotel Bluetooth" и подсоединитесь к нему. Обычно соединение происходит автоматически, но если будет запрошен пароль, введите "0000". S14 поддерживает как обычный Bluetooth, AAC, так и aptX™ HD Bluetooth для передачи потоковой музыки.

Порт USB на задней панели 13

Задний USB-порт позволяет воспроизводить аудио с USB-флэш-накопителей. Максимальный поддерживаемый объем флэш-накопителя USB составляет 32 Гбайт. Поддерживаемые типы файлов включают MP3, AAC (mp4), FLAC, WAV и OGG. Все файлы должны находиться в корневой папке флэш-накопителя и воспроизводиться в последовательном порядке.

Вход PC-USB 11

См. рис. 4

Соедините этот вход с помощью USB кабеля с портом PC-USB на вашем компьютере.

S14 поддерживает режим USB Audio Class 2.0. Чтобы воспользоваться преимуществами USB Audio Class 2.0, необходимо установить драйвер для Windows, записанный на USB диске, прилагаемом к S14.

Многие аудио приложения не поддерживают частоту дискретизации 384kHz. Убедитесь, что ваш плеер поддерживает аудио с разрешением 384kHz и что у вас есть аудио файлы 384kHz для правильного воспроизведения. Кроме того, возможно вам потребуется сконфигурировать аудио драйвер в вашем PC, чтобы он выдавал 384kHz, в противном случае ваш компьютер может понижать частоту ("down sample"). Для получения более подробной информации, обращайтесь к инструкции на операционную систему вашего плеера.

ПРИМЕЧАНИЕ: Для USB Audio Class 2.0 потребуется установить драйвер Windows PC записанный на диске USB, прилагаемом к S14.

ПРИМЕЧАНИЕ: Компьютеры типа MAC не требуют установки драйвера для поддержки аудио PC-USB 2.0.

ПРИМЕЧАНИЕ: После успешной инсталляции драйвера, возможно потребуется еще выбрать аудио драйвер для ROTEL в разделе настроек audio/speaker setup вашего компьютера.

Сетевое подключение 12 14

Это устройство может подключаться к проводной или беспроводной сети. При использовании проводной сети вставьте сетевой кабель к в разъем с пометкой NETWORK [12], после чего на передней панели отобразится значок проводной сети. При использовании беспроводной сети, подключите, пожалуйста, антенны Wi-Fi (входит в комплект поставки) к разъему с пометкой Wi-Fi [14], после чего на передней панели отобразится значок Wi-Fi или другой значок в зависимости от состояния беспроводного подключения.

СЕТЕВОЕ подключение позволяет автоматически загружать обновления программного обеспечения из Интернета.

Стриминг

S14 поддерживает беспроводный стриминг аудио с подключенных к сети устройств хранения данных и с множества интернет-сервисов, передающих потоковое аудио.

Подключение к сети Wi-Fi для стриминга

Чтобы воспользоваться стриминговыми сервисами, вам необходимо выполнить следующие действия:

Подключение S14

Для проводного подключения подсоедините сетевой кабель к порту Network на задней панели устройства.

Для беспроводного подключения убедитесь, что установлены антенны Wi-Fi, и включите питание устройства S14. На передней панели появится значок Wi-Fi. Это означает, что S14 готов к подключению к вашей сети Wi-Fi.

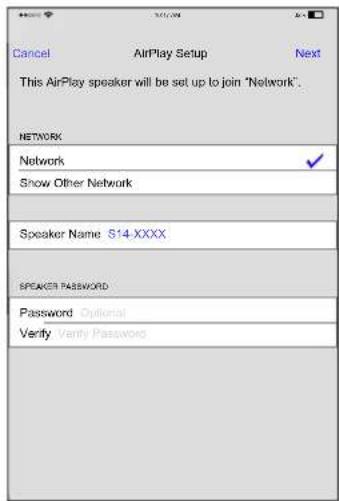

На свое устройство (смартфон, планшет) загрузите бесплатное приложение Google Home или Apple Home из магазина приложений, например с Google Play или Apple Home App Store. После загрузки запустите приложение Google Home на своем устройстве, выполнив соответствующие действия, описанные ниже, в зависимости от типа вашего устройства:

Для устройств под iOS (используя настройку Wi-Fi):

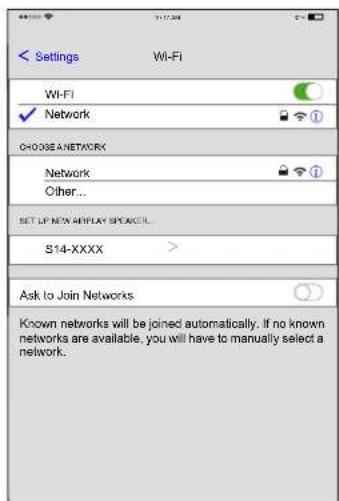

1. Перейдите в меню настроек SETTINGS на вашем устройстве iOS.

2. Выберите меню настроек сети Wi-Fi и убедитесь, что она включена.

3. Подождите до 90 секунд, пока список доступных сетей Wi-Fi обновится, и найдите потоковое устройство с поддержкой S14, указанное в нижней части списка в разделе "SET UP NEW AIRPLAY SPEAKER" - "Настройка новой колонки AIRPLAY".

1. Выберите новое стриминговое устройство и подтвердите его добавление в существующую сеть Wi-Fi, выбрав нужную сеть в списке и нажав Next.

1. Подождите 60-90 секунд, пока стриминговое устройство настроит параметры и подключится к беспроводной сети. При подключении на дисплее передней панели появится значок Wi-Fi

Для устройств под iOS (с использованием Apple Home):

1. Откройте приложение Apple Home.
2. Нажмите кнопку "Add Accessory" - "Добавить аксессуар" или кнопку "+" и выберите "Accessory".

3. Выберите опцию "More options" - "Дополнительные параметры".

4. Выберите устройство S14 и следуйте инструкциям Помощника в настройке, чтобы настроить параметры Wi-Fi

5. Подождите 60-90 секунд, пока стриминговое устройство настроит параметры и подключится к беспроводной сети. При подключении на дисплее передней панели появится значок Wi-Fi

Для устройств под Android:

1. Запустите приложение Google Home на своем устройстве.
2. Нажмите значок "+" в левом верхнем углу и выберите "Set up device" > "New devices". - "Настройка устройства" > "Новые устройства". Приложение будет искать S14. Выберите устройство, чтобы запустить Помощника в настройке.
3. При появлении запроса введите ключ шифрования Wi-Fi вашей беспроводной сети, а затем дождитесь, пока устройство настроится и подключится к сети.
4. Подождите 60-90 секунд, пока устройство настроит параметры и подключится к беспроводной сети. При подключении на дисплее передней панели появится значок Wi-Fi

После правильной настройки вы можете начать стриминг аудио на S14. Откройте свое музыкальное приложение и выберите устройство или несколько устройств, которыми вы хотите управлять. Затем выберите аудио сервис, чтобы начать потоковое воспроизведение звука.

Roon Ready

roon READY

Устройство сертифицировано как Roon Ready и совместимо с программным обеспечением Roon.

Быть готовым к Roon означает, что Rotel использует технологию потоковой передачи Roon, обеспечивающую невероятный пользовательский интерфейс, простую настройку, надежную ежедневную надежность и высочайший уровень качества звука без компромиссов.

Чтобы использовать Roon, настройте S14 в программном обеспечении Roon в качестве конечной точки потоковой передачи и следуйте инструкциям в Roon.

Spotify®

Spotify®

Как использовать Spotify Connect

Для использования Spotify Connect вам потребуется аккаунт (учетная запись) Spotify Premium, поэтому выполните следующие действия, как показано ниже:

1. Подключите новое устройство к той же сети Wi-Fi, что и ваш смартфон, планшет или ПК (подробности см. в инструкции пользователя продукта).

2. Откройте приложение Spotify на своем смартфоне, планшете или ПК и воспроизведите любую песню.

3. Коснитесь изображения ☐ нижней части экрана.

4. Выберите свое устройство из списка. Если вы его не видите, просто убедитесь, что оно подключено к той же самой сети Wi-Fi, что и ваш смартфон, планшет или ПК.

5. Выберите свою любимую музыку и начните стриминг.

Все готово! Счастливого прослушивания.

Лицензии:

На программное обеспечение Spotify распространяются лицензии третьих сторон, которые можно найти здесь: www.spotify.com/connect/third-party-licenses.

Для S14 доступно множество потоковых сервисов, включая возможность использовать Airplay 2 и Google Cast для стриминга вашей любимой музыки.

Услуги интернет-радио можно использовать на S14 с помощью поддерживаемых приложений и различных методов потоковой передачи.

S14 также может включать дополнительные потоковые сервисы в будущем. Актуальную информацию о службах потоковой передачи см. в Руководстве пользователя на веб-сайте www.rotel.com на вкладке «Поддержка».

Для получения дополнительной информации о предложениях, доступных в каждом потоковом сервисе, пожалуйста, обратитесь к предоставляемому сервису.

Обзор кнопок и органов управления

Данный раздел дает основные представления о кнопках и органах управления на передней панели и пульте ДУ. Подробные инструкции по применению этих кнопок даны в более полных описаниях в последующих разделах.

Кнопки курсора и Кнопка ОК Ⓑ: Используйте кнопки курсора △/▽/◀/▶ Ⓑ и кнопку "ОК" на пульте для входа в различные меню и задания настроек.

Кнопка MENU и Кнопки -/+ 7 : Используйте кнопку MENU и кнопки -/+ на передней панели в различные меню и задания настроек.

Кнопку MENU - Доступ к вариантам конфигурации, переход в следующую настройку и сохранение желаемых настроек.

Кнопки -/+ - Сделайте нужные изменения.

Кнопка Power 1 Ⓐ: Кнопка Power на передней панели и Ⓞ на пульте включают и выключают стример. Для включения стримера с пульта или с передней панели главный переключатель POWER на задней панели должен быть в положении ON.

Power On - Для включения стримера нажмите и отпустите кнопку Power 1 на передней панели или нажмите и удержите (PUSH-HOLD) кнопку Power Ⓐ fна пульте в течение 2 секунд пока устройство не включится (до 7 секунд).

Power Off/Standby - для перевода стримера в режим ожидания standby нажмите и отпустите кнопку Power 1 на передней панели или нажмите и удержите (PUSH-HOLD) кнопку Power fна пульте в течение 2 секунд пока устройство не выключится (до 3 секунд).

Кнопка 📄 Ⓐ : Нажимайте кнопку 📋 один раз для приглушения звука. На дисплее передней панели загорится индикатор. Нажмите кнопку MUTE еще раз для восстановления предыдущего уровня громкости.

Ручка VOLUME 5 и кнопки VOL +/- ①: Кнопки VOLUME +/- на пульте и поворотная ручка на передней панели обеспечивают главную регулировку громкости VOLUME.

Кнопка источника Source 4 Ⓔ : Нажмите кнопку соответствующего входа на передней панели 4 или пульте дистанционного управления Ⓔ, чтобы выбрать нужный источник для прослушивания.

Нажимайте кнопки источников на передней панели, чтобы выбрать стриминг, BLUETOOTH, PC-USB, COAX/OPT, AUX и USB, или же используйте специальную кнопку источника на пульте дистанционного управления. Кнопка COAX/ ОРТ является переключаемым входом источника и при повторном нажатии переключается между коаксиальным и оптическим входами.

Кнопки пресетов F: Позволяют запомнить 3 плей-листа, воспроизводимых в приложении Spotify или Airable. Чтобы задать новый плей-лист или удалить предварительно запомненный в устройстве, нажмите и удерживайте кнопку пресетов 3 секунды. Нажимайте кнопку пресетов, чтобы воспроизвести плей-лист в устройстве.

ПРИМЕЧАНИЕ: Кнопки предварительной настройки будут доступны в будущем обновлении программного обеспечения.

Кнопка ⑥: Кнопка SETUP активирует экран настройки на фронтальном дисплее. Повторное нажатие на кнопку SETUP переводит в следующую настройку.

Кнопка Back (назад) ⚫ : Кратковременное нажатие возвращает к предыдущему экрану или завершает работу с меню настройки, если вы находится на верхнем уровне меню.

Кнопки управления воспроизведением ① : Нажмите кнопку Play / Pause ☑оспроизведения / паузы), чтобы начать воспроизведение или остановить его. Эти кнопки 🏻 / ✗ используются для выбора треков на источнике звука.

MAIN MENU – Главное меню

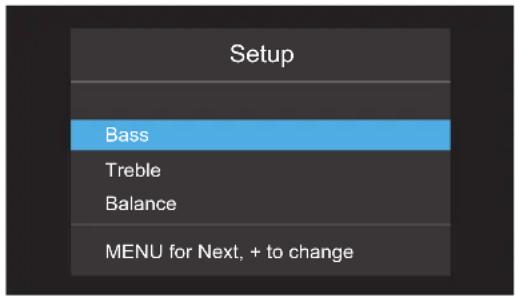

В меню настроек можно зайти с передней панели, нажав на кнопку 🎨 H на пульте или на кнопку MENU 7 на передней панели. Чтобы попасть в желаемое меню перемещайте выделение с помощью кнопку MENU 7 на передней панели, или △/▽ B на пульте для переключения между желаемое меню, а затем нажмите кнопку "OK" на пульте или кнопку + 7 на передней панели для подтверждения. Можно изменять значение выбранного параметра, нажимая на кнопки +/- на передней панели или ◀/▷ B на пульте, а затем нажмите кнопку OK на пульте или MENU 7 на передней панели для подтверждения и перехода в предыдущее меню.

BASS: Уровень басов BASS можно выставить в желаемое положение.

Допустимые параметры: -10 - +10.

TREBLE: Уровень высоких частот TREBLE можно выставить в желаемое положение.

Допустимые параметры: -10 - +10.

BALANCE: Изменяет баланс левого/правого каналов. "0" – заводская установка по умолчанию.

Допустимые параметры: L15 - R15.

DIMMER: Задаетяркость фронтального дисплея. Эта настройка активируется в ходе нормальной работы нажатием (PUSH RELEASE) кнопки DISPLAY G на пульте. Экранное меню всегда выводится на самом ярком уровне независимо от задания Brightness – чтобы варианты настройки всегда были легко доступны для изменения.

Допустимые параметры: High (по умолчанию), Medium, Low.

LED IMMER: Задает яркость светодиода - индикатора включения ON на передней панели.

Допустимые параметры: High (по умолчанию), Medium, Low.

POWER ON MAX VOLUME: Эта установка задает громкость при включении – ON.. "45" – заводская установка по умолчанию.

Допустимые параметры: 0-96.

AUTO POWER OFF: Задает время, в течение которого стример остается включенным, когда нет на входе аудио сигнала. S14 автоматически перейдет в режим ожидания, если звук не обнаружен в течение указанного периода таймера. По умолчания это время Default: 20 Mins.

Возможные задания для таймера:20MINS (по умолчанию), DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS.

NETWORK INFO: Показывает состояние сетевого подключения и настройки сети, MAC-адрес Wi-Fi, MAC-адрес Bluetooth и MAC-адрес Ethernet.

SOFTWARE INFO: Показывает текущую версию ПО, загруженного в стример S14.

Wi-Fi RESET (брос Wi-Fi): Эта опция удаляет все текущие настройки Wi-Fi в устройстве.

FACTORY DEFAULT: Эта опция восстанавливает все первоначальные заводские настройки по умолчанию и все настройки Wi-Fi. Переустановка к заводским настройкам по умолчанию сотрет все сохраненные настройки пользователя.

ПРИМЕЧАНИЕ: При сбросеустановокусилителя кисходномусостоянию все ранее сконфигурированные опции будут стерты изаменятся фабричными значениями.

EXIT: Выход из меню настроек.

Обнаружение и устранение неисправностей

Большинство неполадок в аудиосистемах происходит из-за неправильных соединений или неправильных установок органов управления. Если вы столкнулись с проблемой, локализуйте ее область, тщательно проверьте соединения и установки, определите причину неисправности и сделайте необходимые изменения. Если вы по-прежнему не можете добиться звука от S14, просмотрите представленный ниже список.

Не светится индикатор питания

Когда вилка шнура питания S14 вставлена в сетевую розетку и нажат выключатель POWER, должен светиться кольцевой индикатор питания и основные элементы дисплея. Если он не светится, проверьте наличие напряжения в сетевой розетке другим электроприбором, например, лампой. Убедитесь, что розетка не контролируется каким-либо выключателем, который в данный момент выключен.

Не работает локальная сеть

Если вы не можете подключиться к вашей беспроводной локальной сети, проверьте внимательно настройку сети, эти меры могут помочь в разрешении проблемы.

1. Убедитесь, что локальная сеть Wi-Fi работает, например, персональный компьютер выходит в Интернет при помощи той же самой сети.
2. 1. Убедитесь, что DHCP-сервер доступен. См. раздел «Настройка сети».
3. Проверьте, что ваш межсетевой экран не блокирует никаких исходящих портов.
4. Выполните принудительное отключение питания (отсоедините сеть переменного тока) и дайте устройству перезапустить цикл сканирования сети.
5. Убедитесь, что устройство может принимать сигнал Wi-Fi в том месте, где оно расположено.

Замена предохранителя

Если другой электроприбор, подключенный к той же розетке, работает, а S14 – нет, возможно, перегорел внутренний плавкий предохранитель проигрывателя. Если вы считаете, что это произошло, отключите устройство от сети переменного тока и с помощью инструмента откройте отсек предохранителя 20 на задней панели, затем замените перегоревший предохранитель на новый точно такого же типа и номинала или обратитесь к авторизованному дилеру Rotel для замены предохранителя.

Нет звука

Убедитесь, что источник сигнала нормально функционирует. Проверьте кабели, подсоединяющие вход S14 к источнику сигнала; убедитесь, что селектор входов установлен в нужное положение. Проверьте также подсоединение S14 к акустическим системам.

Невозможно установить Bluetooth соединение

Если вы не можете установить сопряжение (pair) вашего Bluetooth совместимого устройства с S14, сотрите из памяти предыдущее соединение на вашем устройстве. На вашем устройстве часто эта операция называется "Forget this Device". После этого попробуйте установить соединение еще раз.

Воспроизводимые аудио форматы

aptX™ HD и AAC Bluetooth

Формат Примечания
Любой формат,поддерживаемыйпередачиимустройством.	Может исключать приложения, предназначенныедля воспроизведения форматов, которые исходно неподдерживаются передающим устройством.

PC-USB

Формат	Примечания
Формат, определяемый медиа проигрывателем или программным обеспечением сервера, который вы используете.	Любой формат, поддерживаемый программным обеспечением персонального компьютера: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352.8 кГц, 384 кГц.16, 24 битMQA, MQA Studio (24 бит/384 кГц)

Coax/Optical

Формат	Примечания
Линейная ИКМ SPDIF LPCM	44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц16 и 24 бит,

Флешка USB

Формат	Примечания
MP3, AAC (MP4), FLAC, WAV, OGG	64к, 128к, 192к, 256к, 320к, Высокое Разрешение.

Логотипы "Made for iPod" («Для работы с iPod») и "Made for iPhone" («Для работы совместно с iPhone») означают, что данное электронное устройство было разработано для соединения именно с устройствами iPod и iPhone соответственно, а также было сертифицировано разработчиком как соответствующее стандартам компании Apple. Компания Apple не несет ответственности за работу данного устройства, а также за его соответствие стандартам безопасности и другим нормативам. Обратите внимание, что использование этого устройства совместно с iPod или iPhone может повлиять на работу беспроводной сети.

iPhone, iPod, iPod classic, iPod nano и iPod touch – это торговые марки Apple Inc., зарегистрированные в США и других странах.

Made for

iPhone | iPod

Использование значка «Работает с Apple AirPlay» означает, что аксессуар был разработан специально для работы с технологией, указанной на значке, и сертифицирован разработчиком на соответствие стандартам производительности Apple.

Для управления этим устройством с поддержкой AirPlay 2 требуется iOS 11.4 или более поздней версии.

Apple, AirPlay, AppleTV, AppleWatch, iPad, iPad Air, iPad Pro, iPhone и Lightning являются товарными знаками Apple Inc., зарегистрированными в США и других странах.

Works with

Apple AirPlay

Технические характеристики

Максимальная выс. мощность Максимальная вых. мощность 150 Вт/канал, на 4 Ом

Номинальная выходная мощность, непр. 80 Вт/канал. на 8 Ом

Общие гармонические искажения THD Общие гармонические искажения THD < 0,04%

Интермодуляционные искажения (60 Гц : 7 кГц, 4:1) < 0,03%

Частотная характеристика Частотная характеристика

Линейные входы 10 Гц – 100 кГц, ± 0,5 дБ

Демпинг-фактор (20 Гц – 20 кГц, 8 Ом) 400

Входная чувствительность/ импеданс

Линейный вход 200 мВ/ 47 кОм

Перегрузка по входу

Линейный вход 4,5 В

Регуляторы тембра Bass/Treble ± 10 дБ на 100 Гц/ 10 кГц

Отношение сигнал/шум (IHF взвешенное по кривой "А")

Линейный вход 100 дБ

Цифровая секция

Диапазон частот	10 Гц – 90 кГц, ± 2,0 дБ (Max)
Отношение сигнал/шум (IHF “A” взвеш.)	98 дБ
Входная чувствительность/ импеданс	-20 dBfs/75 Ом
Декодируемые сигналы с входов Coaxial/Optical	SPDIF LPCM (до 24 бит/192К)
Декодируемые сигналы с входа PC-USB	USB Audio Class 2.0 (до 24 бит/384К)* *требуется установить драйверMQA и MQA Studio (до 24 бит/384К)

Общие

Требования к электропитанию
США:	120 В, 60 Гц
ЕС:	230 В, 50 Гц
Потребление в режиме Standby
Normal	< 0,5 Вт
Потребляемая мощность	280 Вт
БТЕ (4 Ом, при 1/8 мощности)	733 БТЕ / ч
Габариты (Ш Х В Х Г)	430 x 93 x 345 мм
Высота передней панели	80 мм
Масса нетто	9,15 кг

Все технические характеристики соответствуют действительности на дату издания.

Компания Rotel оставляет за собой право модернизировать изделия без

предварительного уведомления.

Rotel и логотип Rotel HiFi – это зарегистрированные торговые марки Rotel Co., Ltd.

Tokyo, Japan.

«MQA» или «MQA Studio» указывает на то, что продукт декодирует и воспроизводит поток или файл MQA, а также обозначает происхождение, чтобы гарантировать, что звук идентичен звуку исходного материала. «MQA Studio» означает, что воспроизводится файл MQA Studio, который либо был одобрен в студии артистом/продюсером, либо подтвержден владельцем авторских прав.

«OFS» подтверждает, что продукт получает поток или файл MQA. Это обеспечивает окончательное развертывание файла MQA и отображает исходную частоту дискретизации.

The Rotel Co. Ltd.

Tachikawa Bldg. 1F.,
