BRUKSANVISNING S14 ROTEL

Streamingenhet med integrerat nätverk

Tänk på följande när du gör anslutningar:

√ Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter, inklusive högtalare.

√ Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.

Vi rekommenderar också föjlande::

√ Vrid ner volymen på förstärkaren helt och hålet innan förstärkaren slås på eller av.

Важные замечания

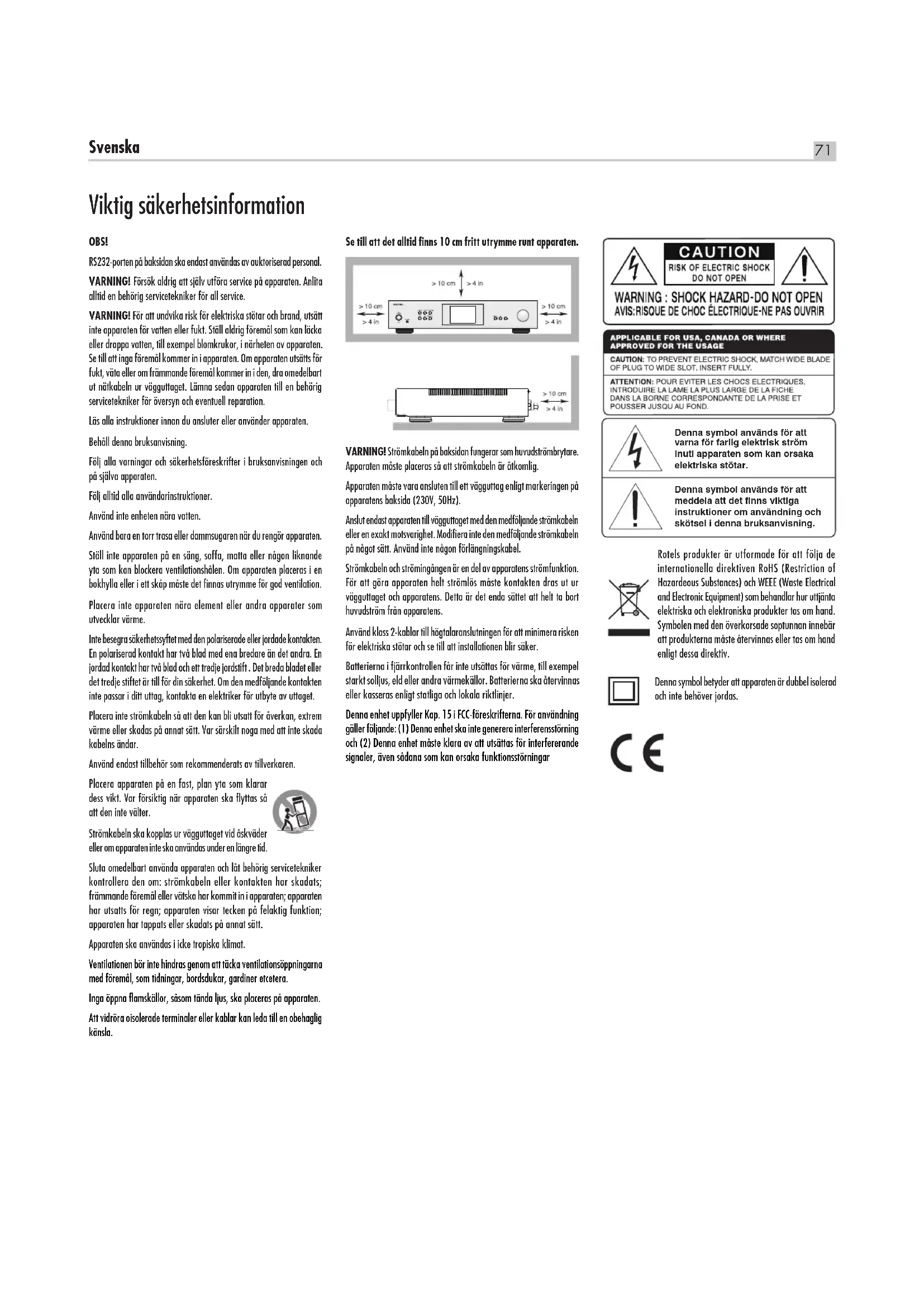

Viktig säkerhetsinformation

OBS!

RS232-porten på baksidan ska endast användas av auktoriserad personal.

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremäl som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremäl kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremäl kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämma sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten.

Följ alltid alla användarinstruktioner.

Använd inte enheten nära vatten.

Använd bara en torr trasa eller dammsugaren när du rengör apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skäp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

Inte besegra säkerhetssyftet med den polariserade eller jordade kontakten. En polariserad kontakt har två blad med ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller det tredje stiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för utbyte av uttaget.

Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller skadas på annat sätt. Var särskilt noga med att inte skada kabelns ändar.

Använd endast tillbehör som rekommenderats av tillverkaren.

Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter.

Strömkabeln ska kopplas ur vägguttaget vid äskväder eller om apparaten inte ska användas under en längre tid.

Sluta omedelbart använda apparaten och lät behörig servicetekniker kontrollera den om: strömkabeln eller kontakten har skadats; främmande föremål eller vätska har kommit in i apparaten; apparaten har utsatts för regn; apparaten visar tecken på felaktig funktion; apparaten har tappats eller skadats på annat sätt.

Apparaten ska användas i icke tropiska klimat.

Ventilationen bör inte hindras genom att täcka ventilationsöppningarna med föremål, som tidningar, bordsdukar, gardiner etcetera.

Inga öppna flamskällor, såsom tända ljus, ska placeras på apparaten.

Att vidröra oisolerade terminaler eller kablar kan leda till en obehaglig känsla.

Se till att det alltid finns 10 cm fritt utrymme runt apparaten.

VARNING! Strömkabeln på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras så att strömkabeln är åtkomlig.

Apparaten måste vara ansluten till ett vägguttag enligt markeringen på apparatens baksida (230V, 50Hz).

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Använd inte någon förlängningskabel.

Strömkabeln och strömingängen är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget och apparatens. Detta är det enda sättet att helt ta bort huvudström från apparatens.

Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar och se till att installationen blir säker.

Batterierna i fjärrkontrollen får inte utsättas för värme, till exempel starkt solljus, eld eller andra värmekällor. Batterierna ska återvinnas eller kasseras enligt statliga och lokala riktlinjer.

Denna enhet uppfyller Kap. 15 i FCC-föreskrifterna. För användning gäller följande: (1) Denna enhet ska inte generera interferensstörning och (2) Denna enhet måste klara av att utsättas för interfererande signaler, även sådana som kan orsaka funktionsstörningar

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Denna symbol används för att varna för farlig elektrisk ström Inutl apparaten som kan orsaka elektriska stötar.

Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna mäste återvinnas eller tas om hand enligt dessa direktiv.

Denna symbol betyder att apparaten är dubbel isolerad och inte behöver jordas.

Innehåll

Figur 1: Kontroller och anslutningar 3

Figur 2: Fjärrkontroll 4

Figur 3: Signal- och högtalaranslutningar 5

Figur 4: Anslutningar för digitala ingångar 6

Viktigt 7

Viktig säkerhetsinformation....71

Om Rotel....72

Introduktion....72

Att tänka på 73

Placering 73

Kablar 73

Fjärrkontroll 73

Fjärrkontrollens batterier 73

Ström och strömfunktioner 73

Ström 21 73

Huvudströmbrytare 15 74

Strömbrytare 1 och strömindikator 2 74

Skyddsindikator 2 74

Anslutningar för insignaler 74

Aux ingângar 15 74

Digitala ingāngar 74

Anslutningar för utsignaler 74

Förstegsutgångar 74

SUB-utgång 10 74

Hörlursuttag 74

Högtalare 19 74

Val av högtalarkabel 74

Polaritet och fas 75

Anslutning av högtalare 75

Display 75

aptX™ HD Bluetooth-anslutning 75

USB-port på baksidan 13 75

PC-USB-ingång 75

Nätverksanslutning 12 14 75

Streaming 75

Anslutning wifi-streaming 75

Ljudstreaming 77

Roon-redo 77

Spotify ^® 77

Översikt över knappar och funktioner....77

MAIN MENU 78

Felsökning....78

Strömindikatorn (POWER) lyser inte 78

Nätverket fungerar inte 78

Säkring 79

Inget ljud hörs 79

Kan inte ansluta via Bluetooth 79

Kompatibla ljudformat 79

Specifikationer....80

Om Rotel

Vår historia började för mer än 60 år sedan. Under alla år sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som dul

Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet.

Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har.

Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker.

Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö.

På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn och blyfria komponenter. Våra ingenjörer eftersträvar ständigt att förbättra effektiviteten utan att kompromissa med kvaliteten. I standby-läge drar Rotel-produkter minimalt med ström för att leva upp till globala krav på strömförbrukning.

Rotels fabriker drar sitt strå till stacken genom ständiga förbättringar av monteringsmetoder vilket ger en renare och grönare tillverkningsprocess.

Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje.

Introduktion

Tack för att du har köpt den Streamingenhet med integrerat nätverk Rotel S14. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning.

Den här enheten är en enhet med många funktioner och höga prestanda. Den har utformats och optimerats för att kunna återge musikens hela dynamiska omfång och alla små nyanser. Enheten har en kraftfull strömförsörjning med en ringkärnetransformator som utvecklats av Rotel. Denna strömförsörjning har låg impedans och stora kraftresurser, vilket innebär att enhet kan återge även krävande ljudsignaler med lätthet. Att utforma en enhet med en sådan konstruktion är kostsamt, men innebär att musiken låter bättre.

Kretskorten är försedda med SCT-teknik (Symmetrical Circuit Traces) som garanterar att musikens timing bibehålls och återskapas på ett korrekt sätt. Alla viktiga signalvägar i enhet har kretsar som använder metallfilmsresistorer och polystyren- eller polypropylenkondensatorer. Hela konstruktionen är noggrant utformad för att återge musiken på ett så naturtroget sätt som möjligt.

Enhet viktigaste funktioner är enkla och lättbegripliga. Om du är van vid stereoanläggningar så bör du inte ha några problem med att börja använda enhet. Koppla bara in resten av anläggningen, så kan du börja njuta av musiken.

Att tänka på

VARNING: För att undvika skador på din anläggning, stäng av ALLA komponenter i anläggningen innan du kopplar in eller tar bort högtalare eller andra komponenter. Slå inte på anläggningen förrän du är säker på att alla anslutningar är gjorda på rätt sätt. Var särskilt noga med högtalarkablarna. Det får inte finnas några lösa ledare som kan komma i kontakt med andra kablar eller fenhetens chassi.

Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder S14 i din anläggning, samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.

Spara kartongen och allt packmaterial så så att du kan använda detta vid ett senare tillfälle. Att skicka eller flytta enheten i en annan förpackning kan skada den allvarligt.

Om du ingår i rutan, fyll i ägarens registreringskort eller registrera dig på rad. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice.

Placering

Precis som alla elektriska komponenter som hanterar lågnivåsignaler påverkas den här enheten av sin omgivning. Undvik att ställa enheten ovanpå andra komponenter. Dra inte heller signalkablar i närheten av nätkablar, eftersom sådana kan påverka ljudsignalen och orsaka störningar.

Enheten alstrar värme vid normal användning. Kylflänsarna och ventilationshålen är utformade för att leda bort värme. Täck inte över ventilationshålen. Se till att det finns 10 cm fritt utrymme runt om enhet och att det finns god ventilation, så att den inte överhettas.

Tänk på enhet vikt när du väljer placering. Se till att apparatens vikt kan bäras av hyllan eller bänken den ställs på. Vi rekommenderar att du placerar enheten i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen och med att välja hifi-möbel.

Kablar

Se till att nätkablar, högtalarkablar, digitalkablar och vanliga signalkablar inte ligger i närheten av varandra. Det minimerar risken för att signalkablarna påverkas av störningar eller förvrängningar från andra kablar. Om du använder avskärmade kablar av hög kvalitet så förhindrar du också att ljudkvaliteten störs från andra kablar. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare.

Fjärrkontroll

Vissa funktioner kan skötas med antingen kontrollerna på fronten eller på fjärrkontrollen. I bruksanvisningen anger ett nummer i en ruta att funktionen finns på enheten och en bokstav i en cirkel att den finns på fjärrkontrollen.

Fjärrkontrollens batterier

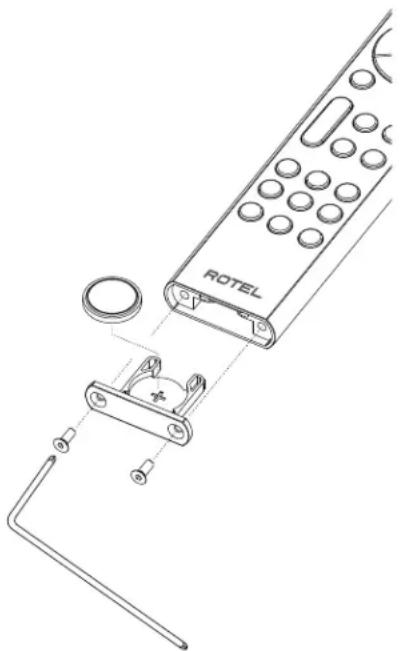

Ta bort skruvarna enligt bild 1 för att byta batteri i fjärrkontrollen. Ta sedan bort batterihållaren genom att dra den nedåt. Sätt i ett nytt CR 2035-batteri i batterihållaren och följ markeringen (+ på batteriet som är vänt nedåt). Sätt i hållaren enligt anvisning och använd de två skruvarna för att skruva fast hållaren.

OBS! Använd endast verktyget som medföljer produkten för att avlägsna skruven, för att undvika att skada hex-skruven.

OBS! Dra INTE åt skruven för hårt, då det kan skada skruven eller fjärrkontrollen.

Ström och strömfunktioner

Strömingång 21

Din enhet är fabriksinställd för spänningen som gäller i det land där du köpte den (Europa 230 V/50 Hz och USA 120 V/60 Hz). Fabriksinställningen finns utmärkt på apparatens baksida.

OBS! Om du flyttar din örstärkaren till ett annat land går, enheten kommer att upptäcka och omkonfigurera för användning på en annan nätspänning. Kontakta en behörig servicetekniker eller din Rotelåterförsäljare för mer information.

OBS! En del produkter säljs i fler än ett land. Därför kan det hänga hända att det medföljer flera olika nätkablar. Använd den som passar i ditt land eller din region.

Enheten drar inte mycket ström från vägguttaget. Den ska dock anslutas direkt till ett polariserat vägguttag med den medföljande kabeln eller annan kompatibel kabel enligt rekommendation från din auktoriserade Rotelåterförsäljare. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar att lämna den ström som enheten (och övriga komponenter) behöver.

Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut strömkabeln till enheten (och övriga komponenter i anläggningen) ur vägguttaget.

Huvudströmbrytare 15

Den stora POWER-strömbrytaren på baksidan är huvudströmbrytaren. När den är i OFF-läget är strömmen helt avstängd. När den är i ON-läget kan frontens POWER-knapp och fjärrkontrollens ON/OFF-knapp användas för att slå på S14 och för att sätta den i standby-läge.

Strömbrytare 1 A och strömindikator 2

Tryck på strömbrytaren på fronten 1 för att slå på enheten. Lysdioden ovanför 2 börjar då lysa, vilket talar om att enheten är påslagen. Tryck på strömbrytaren en gång till för att stänga av enheten.

När strömbrytaren är påslagen kan fjärrkontrollens 📄lappen användas för att aktivera eller avaktivera S14. I standby-läge är LEDströmindikatorn

tänd men displayen släckt.

Skyddsindikator z

Enheten har skyddskretsar som skyddar enheten både mot höga temperaturer och överströmmar så att den inte tar skada om extrema eller felaktiga driftförhållanden skulle uppstå. Skyddskretsarna arbetar oberoede av ljudsignalen och har ingen inverkan på ljudprestanda. Istället övervakar skyddskretsarna temperaturen hos utgångsstegen och stänger ner enheten om temperaturerna överskrider säkerhetsgränserna.

Du kommer troligtvis aldrig att råka ut för att den här skyddskretsen löser ut. Men om felaktiga driftförhållanden skulle uppstå kommer enheten att sluta spela och visar "AMP PROTECTION" på fronten. LED-indikatorn på fronten kommer att blir röd.

Om det här händer ska du stänga av enheten. Låt den svalna under några minuter och försök ta reda på vad det var som gjorde att skyddskretsen löstes ut, och försök rätta till problemet. När du sätter på enheten igen kommer skyddskretsen att återställas automatiskt och LED-indikatorn kommer att blir blå.

I de flesta fall utlöses skyddskretsen på grund av fel såsom kortslutna högtalarkablar eller på grund av att ventilationen inte räcker till så att enheten blir överhettad. I väldigt sällsynta fall kan skyddskretsen utlösas på grund av att högtalarna har väldigt högt reaktivt motständ eller extremt låg impedans.

Om skyddskretsen utlöses gång på gång och du inte kan identifiera och rätta till felet ska du kontakta din auktoriserade Rotel-återförsäljare för att få hjälp med felsökning

Anslutningar för insignaler

OBS! För att undvika kraftiga ljud som varken du eller dina högtalare kommer att uppskatta bör du se till att anläggningen är avstängd när du gör alla anslutningar.

AUX Ingångar 16

Se figur 3

AUX-ingång är för att ansluta komponenter som CD-spelare eller analoga utgångar på spelare.

Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas till motsvarande utgångar på signalkällorna. Kontakterna för vänster kanal är vita och höger kanal är röda. Du bör använda signalkablar av hög kvalitet när du ansluter signalkällor till enheten. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare.

Digitala ingångar 9 10

Se figur 4

Det finns ett uppsättning digitala ingångar, märkta COAX och OPT. Anslut dina spelares koaxiala eller optiska digitalutgångar till dessa ingångar. Enheten kommer då att avkoda de digitala signalerna och spela upp ljudet. Enheten kan avkoda PCM-signaler i upp till 24 bit/192 kHz.

Anslutningar för utsignaler

Förstegsutgångar 17

S14 har en uppsättning Enheten utgång som är märkta PRE OUT och som överför signalen från den signalkälla som spelas. Denna utgång används oftast för att överföra en signal till enextern effektförstärkare för antingen en 2:a zon eller för att driva högre uteffekt från enheten.

OBS! Ändringar som görs med volym-, balans- och tonkontrollerna påverkar signalen som lämnas i PRE OUT-utgång.

SUB-utgång 18

Det finns ett kontakter för signal till subwoofer. Denna signal är hopslagna av både höger och vänster signal. Subwooferns utgång har full räckvidd och förlitar sig på att subwoofern filtrerar signalen.

Hörlursuttag 3

Med hjälp av hörlursuttaget kan du lyssna på musik när som helst utan att störa någon. Uttaget klarar hörlurar med 3,5-millimeters minijack-kontakt. När du kopplar in hörlurarna så stängs signalen till högtalarna, hörlursuttag och SUB-utgång av.

OBS! Eftersom det kan vara stor skillnad på känsligheten mellan högtalare och hörlurar ska du alltid sänka volymen innan du ansluter eller kopplar ur hörlurar.

Högtalarutgångar 19

Se figur 3

Val av högtalarkabel

Använd en skärmad, tvåledad högtalarkabel för att ansluta dina högtalare till enheten. Högtalarkabelns storlek och kvalitet påverkar anläggningens ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens styrka och dämpa basåtergivningen, särskilt i anläggningar med långa

kablar. Rent allmänt fungerar grövre kablar bäst. För bäst resultat bör du skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa dig att välja rätt kablar till din anläggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på enheten och på högtalarna. Om polariteten i någon anslutning av misstag blir omvänd, minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är märkta så att du kan se vilken ledare som är vilken – det kan till exempel finnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan kabeln vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markering för polaritet på högtalarna och på enheten.

Anslutning av högtalare

Stäng av alla komponenter i anläggningen innan du ansluter högtalarna. enheten har färgkodade terminaler på baksidan. Högtalarterminalerna klarar avskalad kabel samt banan- eller spadkontakter (utom i EU, där banankontakter inte är tillåtna).

Dra kablarna från enheten till högtalarna. Se till att varje kabel är tillräckligt läng för att du ska kunna flytta komponenterna och komma åt anslutningarna på baksidan. Om du använder banankontakter fäster du dem på kablarna och trycker sedan in dem i terminalskruvarna, som ska vara inskruvade helt och hållet (medsols).

Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva koppartrådarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen eller trä den avskalade kabeln genom terminalen. Skruva sedan fast terminalhylsan ordentligt (medsols).

OBS! Se till att det inte finns några lösa kabeltrådar som kan komma i kontakt med intilliggande kablar.

Display 5

Displayen på fronten visar vilken signalkälla som är vald, volymmnivå och toninställningar. Displayen ger åtkomst till alternativen för enheten installation och konfiguration meny.

aptX™ HD Bluetooth-anslutning 8

Bluetooth-antennen Ⓤ på baksidan av S14 används för att strömma musik trådlöst via Bluetooth från mobiltelefoner och andra enheter. Leta efter "Rotel S14 / XXX-XXXXXX (serienummer)" i den enhetens menyer och anslut sedan. Sammankopplingen sker oftast automatiskt men om du måste ange ett lösenord anger du "0000". S14 stöder både vanlig Bluetooth, AAC and aptXTM HD Bluetooth-strömning.

USB-port på baksidan 13

Den bakre USB-porten gör det möjligt att spela upp ljud från ett USB-minne. Maximal storlek som stöds för USB-minnet är 32 GB. Filformat som stöds är MP3, AAC (mp4), FLAC, WAV och OGG. Alla filer ska finnas i USB-minnets rotkatalog och spelas upp i turordning.

PC-USB-ingång 11

Se figur 4

Anslut en USB-kabeln till denna ingång och till PC-USB-porten på din dator.

S14 stöder både USB Audio Class 2.0. För att kunna utnyttja USB Audio Class 2.0 måste du installera Windows-drivrutinen som finns på USB som ingår.

Det är inte alla ljuduppspelningsprogram som stöder samplingsshastigheten 384 kHz. Kontrollera att din ljuduppspelare stöder 384 kHz-ljud och att du har 384 kHz-filer så att samplingsshastigheten återges korrekt. Det kan också hända att du måste konfigurera datorns ljuddrivrutin för att lämna 384 kHz-ljud, annars kanske datorn "samplar ner" musiken till lägre upplösning. Läs mer i bruksanvisningen till din ljuduppspelare eller ditt operativsystem.

OBS! USB Audio Class 2.0-drivrutinen för PC-datorer ligger på USB som ingår till S14.

OBS! Mac-datorer behöver ingen drivrutin för att stödja USB Audio Class 2.0.

OBS! När du har installerat drivrutinen måste du kanske välja ROTELdrivrutinen i datorns inställningar för ljud/högtalare.

Nätverksanslutning 12 14

Enheten kan anslutas till ett trädbundet eller trädlöst nätverk. Om du använder ett trädbundet nätverk ansluter du din nätverkskabel till uttaget markerat med NETWORK 12. Frontpanelen visar ikonen för trädbundet 📁m du använder ett trädlöst nätverk ansluter du wifi-antennenna (medföljer) till kontakten märkt med Wi-Fi 14. Frontpanelen visar wifi-ikonen 📁ter 📁beroende på status för den trädlösa anslutningen.

NÄTVERKSANSLUTNINGEN gör det möjligt att ladda ner automatiskt programvaruuppdateringar från internet.

Streaming

S14 har stöd för trådlös streaming av ljud från nätverksanslutna lagringsenheter och fler olika internetbaserade ljudstreamingtjänster.

Anslutning Wi-Fi-streaming

För att använda streamingtjänsterna behöver du göra följande:

Ansluta \$14

För trådbundna anslutningar ansluter du nätverkskabeln till Networkporten på enhetens bakre panel.

För trådlösa anslutningar ser du till att wifi-antennerna har installerats innan du startar S14. Wifi-ikonen visas på frontpanelen. Det här innebär att S14 är redo att ansluta till ditt wifi-nätverk.

Ladda ner den kostnadsfria Google Home-appen eller Apple Home-appen från dina enheter (telefoner, surfplattor) från en appbutik, till exempel Google Play eller Apple App Store. När nedladdningen är klar startar du appen på dina enheter och följer relevanta steg nedan, beroende på din enhetstyp:

För iOS-enheter (med wifi):

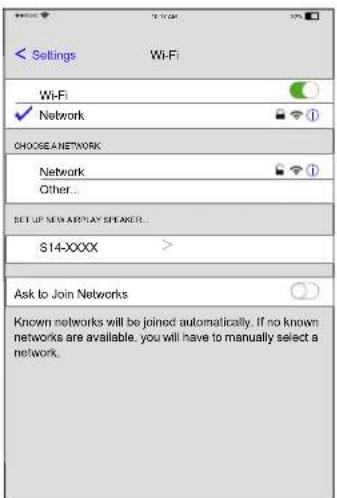

1. Gå till menyn Inställningar på din iOS-enhet.
2. Välj menyn för wifi-inställningar och se till att wifi är aktiverat.

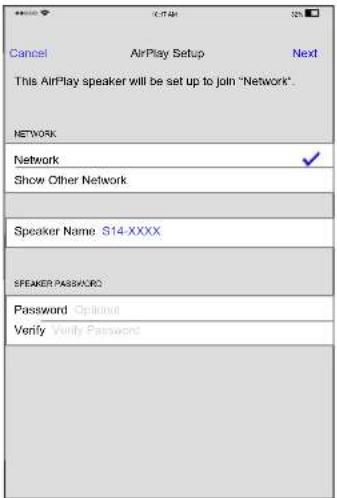

3. Vänta i upp till 90 sekunder tills listan över tillgängliga wifi-nätverk uppdateras och leta efter S14 längst ned på listan under alternativet "KONFIGURERA NY AIRPLAY-HÖGTALARE".

1. Välj enheten och bekräfta att du vill lägga till den i nuvarande wifi-nätverk genom att välja önskat nätverk och sedan nästa.

1. Vänta i 60–90 sekunder tills enheten har konfigurerat inställningarna och anslutit till det trädlösa nätverket. När enheten är ansluten visas Wi-Fi-ikonen 📞 på displayen.

För iOS-enheter (med Apple Home):

1. Öppna Apple Home-appen.
2. Tryck på knapen "Lägg till tillbehör" eller på "+" -knappen och välj "Tillbehör".
3. Välj alternativet "Fler alternativ"
4. Välj S14-enheten och följ anvisningarna i installationsguiden för att konfigurera wifi-inställningarna
5. Vänta i 60–90 sekunder tills enheten har konfigurerat inställningarna och anslutit till det trådlösa nätverket. När enheten är ansluten visas Wi-Fi-ikonen på displayen.

För Android-enheter:

1. Starta Google Home-appen på din enhet.
2. Tryck på "+"-ikonen längst upp till vänster och välj "Konfigurera enhet" > "Nya enheter". Appen börjar leta efter S14. Välj enheten för att starta installationsguiden.
3. Ange wifi-krypteringsnyckeln till ditt trädlösa nätverk om du ombeds göra det och vänta tills enheten konfigurerat och anslutit till nätverket.
4. Vänta i 60–90 sekunder tills enheten har konfigurerat inställningarna och anslutit till det trädlösa nätverket. När enheten är ansluten visas Wi-Fi-ikonen på displayen.

När S14 är konfigurerad kan du börja streama ljud till den. Öppna din musikapp och välj enheten eller flera enheter som du vill styra. Välj sedan en ljudtjänst för att börja streama ljud.

Roon-redo

roon READY

Enheten har certifierats som Roon-redo och kompatibel med Roon-programvara.

Att vara Roon Ready innebär att Rotel använder Roon streamingteknik, för ett otroligt användargränssnitt, enkel installation, stensäker daglig tillförlitlighet och högsta ljudprestanda, utan kompromisser.

För att använda Roon ställ in S14 i Roon-mjukvaran som en strömningsslutpunkt och följ instruktionerna i Roon.

Spotify®

Spotify®

Så här använder du Spotify Connect

Du behöver ett Spotify Premium-konto för att använda Spotify Connect med stegen nedan:

1. Lägg till din nya enhet i samma wifi-nätverk som din telefon, surfplatta eller PC (se produktens användarinstruktioner för mer information).
2. Öppna Spotify-appen på din telefon, surfplatta eller PC och spela en låt.
3. Tryck på bilden Ångst ned på skärmen.
4. Välj din enhet från listan. Om du inte kan se den kontrollerar du att den är ansluten till samma wifi-nätverk som din telefon, surfplatta eller PC.
5. Välj din favoritmusik och börja streama.

Klart! Trevlig lyssning.

Licenser:

Spotify Software är föremäl för tredjepartslicenser som du hittar här: www.spotify.com/connect/third-party-licenses.

Flera streamingtjänster är tillgängliga med S14, inklusive möjligheten att använda Airplay 2 och Google Cast för att streama din favoritmusik.

Internetradiotjänster kan används på S14 med appar som stöds och olika streamingmetoder.

S14 kan även inkludera ytterligare streamingtjänster i framtiden. För den senaste informationen om streamingtjänster, vänligen kolla in användarmanualen på www.rotel.com-webbplatsen under fliken Support.

Kontrollera med tjänsteleverantören för mer information om vilka erbjudanden som finns från varje streamingtjänst.

Översikt över knappar och funktioner

Detta avsnitt ger en grundläggande översikt över knappar och funktioner på fronten och fjärrkontrollen. Mer detaljerad information hur du använder dessa knappar finns i avsnitten längre fram i denna bruksanvisning.

Användande av och OK Ⓑ Knapparna: Använd navigationsknapparna /// Ⓑ och "OK"-knappen på fjärrkontrollen för att få tillgång till de olika menyerna och justera inställningar.

MENU och - / + 7 Knapparna : Använd MENU-knappen och -/+ knapparna på frontpanelen för att få tillgång till de olika menyerna och justera inställningar.

MENU-knappen - För att komma åt menyinställningarna, flytta nästa inställning och spara önskade inställningar.

-/+ knapparna - För att ändra värdet.

Power 1 A: Power-knappen på frontpanelen och ⏻ på fjärrkontrollen sätter på eller stänger av enheten. För att kunna sätta på enheten med Power-knappen på frontpanelen och fjärrkontrollen måste Power-strömbrytaren på baksidan av produkten vara i läge ON.

Power On - För att sätta på enheten, tryck och släpp Power-knappen 1 på frontpanelen, eller tryck och håll inne Power-knappen Ⓐ på fjärrkontrollen i 2 sekunder tills enheten slås på (upp till 7 sekunder).

Power Off/Standby - För att stänga av enheten (sätta den i Standby-läge) tryck och släpp Power-knappen 1 på frontpanelen, eller tryck och håll inne Power-knappen Ⓐ på fjärrkontrollen i 2 sekunder tills enheten stängs av (upp till 3 sekunder).

- knappen ©: Tryck på -knappen engång för att tysta ljudet. Ett tecken syns på frontpanelens display. Tryck på knappen igen för att återgå till tidigare volymnivå.

VOLUME ratt 6 och VOLUME +/- Knappar ①: VOLUME +/- knapparna på fjärrkontrollen och den roterande volymkontrollen på frontpanelen justerar master VOLUME control, och reglerar utgångsnivån.

Källknapp 4 E: Tryck på knappen för valfri ingång på frontpanelen 4 eller fjärrkontrollen E för att välja önskad källa.

Tryck på frontpanelens knappar för att välja källa: STREAMING, BLUETOOTH, PC-USB, COAX/OPT, AUX och USB eller använd den dedikerade källknappen på fjärrkontrollen. COAX/OPT är en växlingsknapp för ingångskälla och växlar mellan koaxiala och optiska ingångar.

Förinställningsknappar F: Gör det möjligt att spara och återkalla en station. För att skapa en ny station i enheten trycker du på och håller ner förinställningsknappen i tre sekunder. Tryck på förinställningsknappen för att återkalla en station på enheten.

OBS! Förinställda funktioner är inte tillgångliga för alla streamingtjänster.

Button G: SETUP-knappen aktiverar setup menyn på frontpanelens display. Tryck på SETUP-knappen igen för att komma till nästa setupmeny.

Tillbakaknapp H: Ett snabbt tryck tar dig tillbaka till föregående skärm eller avslutar inställningsmenyn om du är i huvudmenyn.

Reglageknappar för uppspelning I: Tryck på knappen Play /Pause

för att spela eller pausa. Knapparna / används för att välja spår i vald ljudkälla.

MAIN MENU

Du öppnar inställningsmenyn från fronten genom att trycka på knappen

H på fjärrkontrollen eller MENU-knappen 7 på fronten. För att gå till någon av de andra menyerna yttar du markören med MENU-knappen 7 på fronten eller / B knapparna på fjärrkontrollen och trycker sedan på + -knappen 7 på fronten eller "OK"-knappen på fjärrkontrollen. Tryck på — / + knapparna på fronten eller / B knapparna på fjärrkontrollen för att ändra värdet på valt alternativ och trycker sedan på "OK"-knappen på fjärrkontrollen eller MENU-knappen 7 på fronten för att spara inställningarna och för att komma till föregående setupmeny.

Bass: Basnivån kan ändras vill vald nivå.

Alternativen inkluderar: -10 - +10.

Treble: Diskantnivån kan ändras vill vald nivå.

Alternativen inkluderar: -10 - +10.

Balance: Balansinställningarna justerar ljudet höger/vänster. Default är mittpositionen, "0".

Alternativen inkluderar: L15 - R15.

Dimmer: Denna funktion ställer in ljusstyrkan på frontpanelens display. Främre menyn aktiveras alltid med högsta ljusstyrka oavsett vilken ljusstyrka

som ställts in, för att försäkra enkel och tydlig åtkomst till produktens kon gurationsinställningar.

Alternativen inkluderar: High (standard), Medium, Low.

LED Dimmer: Ställer in ljusstyrkan på ON på frontpanelens Power LED.

Alternativen inkluderar: High (standard), Medium, Low.

Power On Max Volume: Här anger du vilken volyminställning enheten ska ha när du sätter på den. 45 är standardvärde.

Alternativen inkluderar: 0-96.

Auto Power Off: Ställer in tiden som processorn ska fortsätta vara påslagen efter det slutat komma en insignal. S14 försätts automatiskt i standby-läge om ingen ljudsignal tas emot inom den angivna tiden. Standardvärdet är 20 Mins.

Alternativen inkluderar: 20Minutes (standard), Disable, 1 Hour, 2 Hours, 5 Hours, 12 Hours. (20 minuter, Inaktiverad, 1 timme, 2 timmar, 5 timmar, 12 timmar)

Network Info: Visar nätverksanslutningens status och nätverksinställningarna, Wi-Fi MAC, Bluetooth MAC och Ethernet MAC.

Software Info: Visar vilken programvaruversion som är inläst i S14.

Wi-Fi Reset: Det här alternativet raderar alla nuvarande wi -inställningar på enhete.

Factory Reset: Detta alternativ återställer S14 till ursprungsinställningen den hade när den lämnade fabriken. Allaanvändarinställningar raderas.

OBS! När du återställer fabriksinställningarna raderas alla inställningar, inklusive fördröjningar, högtalarinställningar, insignaler och så vidare.

EXIT: Lämnar menyn.

Felsökning

De esta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur enheten så kommer här ett par förslag på vad du kan göra:

Strömindikatorn (POWER) lyser inte

Denna lysdiod ska alltid lysa när enheten är ansluten till ett vägguttag och strömbrytaren trycks in. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning.

Nätverket fungerar inte

Om du har svårt att ansluta till ditt trådlösa nätverk kontrollerar du dina nätverksinställningar noggrant. Följande kan kanske lösa problemet.

1. Kontrollera att ett nätverk nns, alltså att en dator som är ansluten till samma nätverk kan nå internet..

2. Kontrollera att en DHCP-server är tillgänglig. Se avsnittet Nätverkskonfiguration.

3. Kontrollera att nätverkets brandvägg inte blockerar några portar.
4. Gör en härd strömavstängning (koppla bort nätströmmen) och låt enheten starta om nätverksskanningscykeln.
5. Om du använder trådlös anslutning måste du se till att enheten står på en plats där den kan ta emot Wi-Fi-signaler.

Säkring

Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men POWER-lysdioden inte tänds när enheten ansluts och strömbrytaren trycks in, kan det bero på att enhetens inre säkring har löst ut. Om du misstänker att det har hänt kopplar du ur enheten genom att dra ut nätkontakten och använder sedan ett verktyg för att öppna säkringshållaren 20 på den bakre panelen och byter ut säkringen som gått mot en ny av samma typ och märkning, eller så kontaktar du din auktoriserade Rotel-försäljare och ber dem byta säkringen.

Inget ljud hörs

Kontrollera signalkällan och försäkra dig om att den fungerar som den ska. Se till att kablarna från signalkällan till enheten är anslutna på rätt sätt. Se till att ingångsväljaren står i rätt läge. Kontrollera också att högtalarkablarna är rätt anslutna.

Kan inte ansluta via Bluetooth

Om det inte går att para ihop din Bluetooth-enhet med S14raderar du minnet från den föregående anslutningen på din enhet. På enheten visas detta ofta som "Forget this device". Försök sedan göra anslutningen en gång till.

Kompatibla ljudformat

aptX™ HD och AAC Bluetooth

Format Information
Alla format som stöds av signalkällan	Gäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan.

PC-USB

Format Information
Format avgörs av mediespelaren/programvaran.	Alla format som stöds av programvaran:44.1k, 48k, 88.2k, 96k, 176.4k, 192k, 352.8k, 384k (16 bit, 24 bit)MQA, MQA Studio (24 bit / 384k)

Koaxial och optisk

Format Information
SPDIF LPCM	44.1k, 48k, 88.2k, 96k, 176.4k, 192k16 bit, 24 bit

USB-sticka

Format Information
MP3, AAC (MP4),FLAC, WAV, OGG	64k, 128k, 192k, 256k, 320k, HQ.

Specifikationer

Maximal effekt

150 watt per kanal, 4 ohm

Kontinuerlig effekt Kontinuerlig effekt 80 watt per kanal, 8 ohm

Total harmonisk förvängning Total harmonisk förvängning < 0,04%

Intermodulationsförvrängning (60 Hz : 7k Hz, 4:1) < 0,03%

FrekvensomfängFrekvensomfäng

Linjeingång 10 Hz - 100k Hz, ± 0,5 dB

Dämpfaktor Dämpfaktor (20 Hz - 20k Hz, 8 ohm) 400

Ingångskätnalighet/-impedansIngångskänslighet/-impedans

Linjeingång 200 mV / 47k ohm

Ingångsöverbelastning

Linjeingång 4,5 V

Bas/diskant, tonkontroller

±10 dB vid 100 Hz / 10k Hz

Signal/brus-förhållande (IHF A)

Linjeingång 100 dB

Signal/brus-förhållande (IHF A)

Ingångskänslighet/-impedans

10Hz - 90k Hz (± 2.5A by åndning av Works with Apple-märket innebär att ett tillbehör har utformats

för att fungera specifikt med den teknik som identifieras i märket och har certifierats av utvecklaren för att uppfylla Apples prestandastandarder.

För att styra denna AirPlay 2-aktiverade högtalare krävs iOS 11.4 eller senare.

Apple, AirPlay, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone och Lightning är varumärken som tillhör Apple Inc., registrerade i USA och andra länder.

Allmänt

Strömförsörjning

Europa

230V, 50 Hz

USA

120V, 60 Hz

Strömförbrukning, standby

Normal

< 0.5 watt

Strömförbrukning 280 watt

BTU (4 ohm, vid 1/8th effekt)

Mått (B x H x D))

Fronthöjd

Vikt (netto)

733 BTU/h

430 × 93 × 345 mm

80 mm

9,15 kg

Works with

Apple AirPlay

'MQA' eller 'MQA Studio' indikerar att produkten avkodar och spelar upp en MQA-ström eller fil, och anger härkomst för att säkerställa att ljudet är identiskt med det från källmaterialet. 'MQA Studio' indikerar att den spelar upp en MQA Studio-fil, som antingen har godkänts i studion av artisten/producenten eller har verifierats av upphovsrättsinnehavaren.

'OFS' bekräftar att produkten tar emot en MQA-ström eller fil. Detta levererar den sista utvikningen av MQA-filen och visar den ursprungliga samplingshastigheten.

Alla specifikationer är korrekta vid tryckningen.

Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden.

Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.
