• de voedingskabel of de stekker beschadigd is

• er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst

• het apparaat aan regen is blootgesteld

• het apparaat niet naar behoren lijkt te werken

• het apparaat is gevallen of beschadigd Stel de batterijen in de afstandsbediening niet bloot aan hoge temperaturen, zoals direct zonlicht, vuur of andere warmtebronnen. Dit symbool geeft aan dat dit apparaat dubbel geïsoleerd is. Aansluiting op een geaard stopcontact is niet vereist.

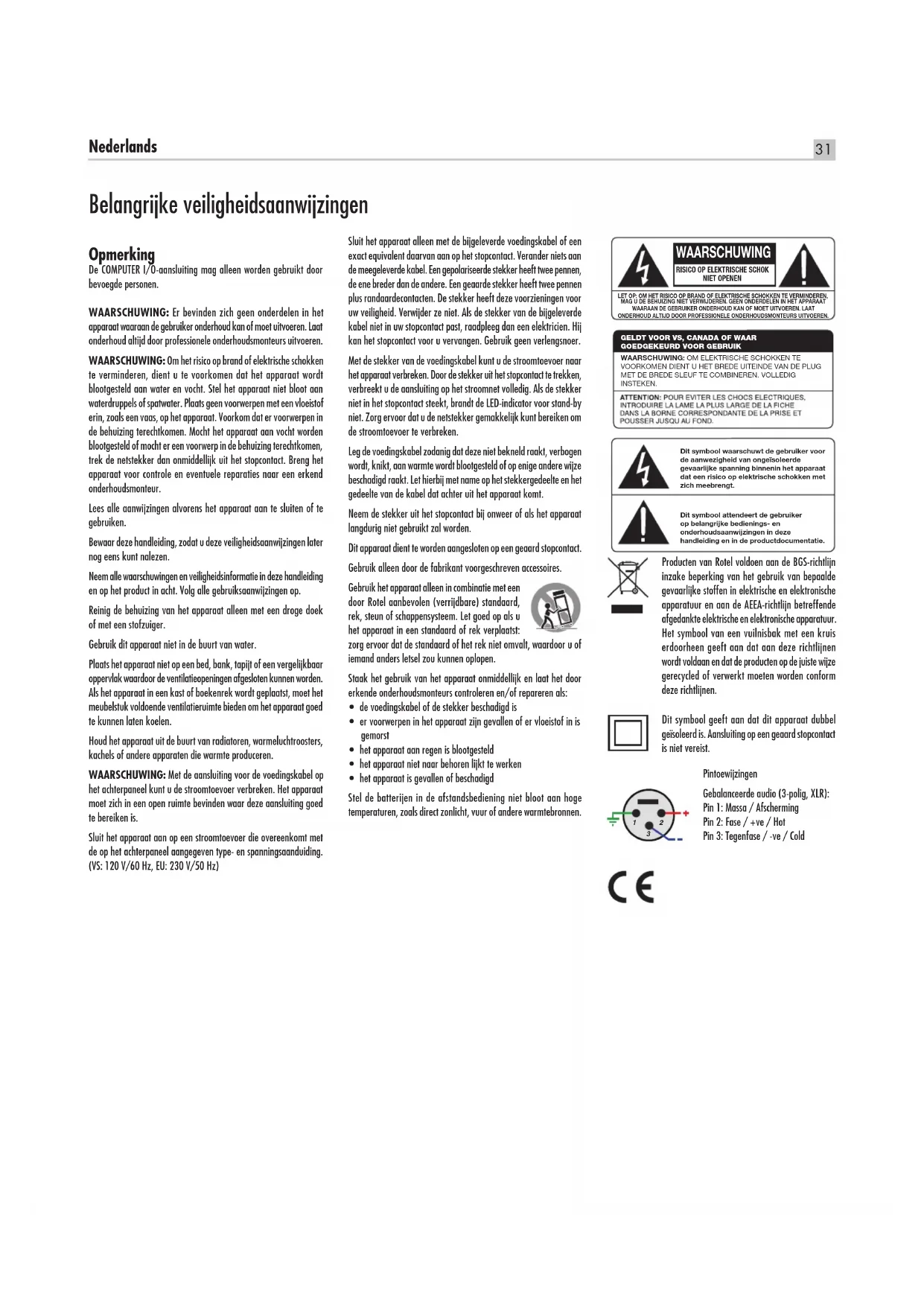

• Pintoewijzingen Gebalanceerde audio (3-polig, XLR): Pin 1: Massa / Afscherming Pin 2: Fase / +ve / Hot Pin 3: Tegenfase / -ve / Cold WAARSCHUWING RISICO OP ELEKTRISCHE SCHOK NIET OPENENLET OP: OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN. GEEN ONDERDELEN IN HET APPARAAT WAARAAN DE GEBRUIKER ONDERHOUD KAN OF MOET UITVOEREN. LAAT ONDERHOUD ALTIJD DOOR PROFESSIONELE ONDERHOUDSMONTEURS UITVOEREN.GELDT VOOR VS, CANADA OF WAAR GOEDGEKEURD VOOR GEBRUIKWAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN DIENT U HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN. VOLLEDIG INSTEKEN.Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.32 RDD-1580 Digitaal-analoogomzetter Over Rotel Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten. Rotel is opgericht door een familie met een passie voor muziek die hifi- apparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifi-kenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel. De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd. Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd die ooit ook weer zal worden afgedankt, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten. Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Een voorbeeld daarvan is dat we zijn overgestapt op speciaal soldeermiddel dat voldoet aan de BGS-richtlijn, waardoor er in onze elektronica minder lood wordt verwerkt. En onze nieuwe klasse D-versterkers (niet de D van digitaal) zijn nu vijf keer efficiënter dan hun voorgangers, zonder dat er concessies worden gedaan aan het vermogen of de prestaties. Deze producten worden niet heet, verspillen vrijwel geen energie, zijn goed voor het milieu en klinken ook nog eens beter. En tot slot is deze handleiding op kringlooppapier gedrukt. Wij beseffen dat dit slechts kleine stapjes zijn, maar ze zijn wel belangrijk. En wij blijven naar nieuwe methoden en materialen zoeken om nog schoner en groener te kunnen produceren. Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben. Aan de slag U hebt de RDD-1580 Digitaal/analoog-omzetter van Rotel aangeschaft. In combinatie met een hoogwaardig muziek- of home-theatre-systeem biedt dit product van Rotel jarenlang muziekplezier. Enkele voorzorgsmaatregelen WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Inhoud Afbeelding 1: Bedieningselementen en aansluitingen 3 Afbeelding 2: Afstandsbediening RR-DD91 3 Afbeelding 3: Analoge uitgangen en digitale ingangen 4 Afbeelding 4: Gebalanceerde (XLR)-uitgangen en 12 V Trigger IN-aansluitingen 5 Afbeelding 5: USB-ingang op het voorpaneel 5 Héél belangrijk 6 Belangrijke veiligheidsaanwijzingen p. 31
• Over Rotel p. 32
• Aan de slag p. 32
• Enkele voorzorgsmaatregelen 32 Plaatsing 33 Kabels 33 De RR-DD91 afstandsbediening p. 33
• Batterijen voor de afstandsbediening 33 Aansluiting op het lichtnet en bediening AC-voedingsingang p. 33

Ingangsindicatoren op het voorpaneel

Aansluitingen .....................................................34 USB-ingang op het voorpaneel

Aansluiting voor een externe afstandsbediening

Willekeurig afspelen

Fabrieksinstelling 35 Problemen oplossen ................................................35 De STANDBY-indicator brandt niet 35 De zekering vervangen 35 Geen geluid 35 Kan geen 24-bits 192 kHz bron afspelen 35 Kan geen aansluiting maken via Bluetooth 35 Afspeelbaar geluidsformaat 36 Specicaties ......................................................3633 Nederlands Lees deze handleiding zorgvuldig. U vindt hierin niet alleen instructies voor de installatie en het gebruik van de versterker, maar ook waardevolle informatie over verschillende systeemconfiguraties met de RDD-1580 en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw officiële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht. Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de RDD-1580 niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade leiden die niet door de garantie wordt gedekt. Als er in de doos een eigendomsregistratiekaart zit, vul deze dan in en stuur deze op. Bewaar ook de originele aankoopbon. Hiermee kunt u het beste de aankoopdatum aantonen als u aanspraak zou moeten maken op de garantie. Plaatsing Zoals alle audiocomponenten die lage signalen verwerken, kan ook de RDD-1580 door de omgeving beïnvloed worden. Plaats de RDD-1580 niet boven op andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis. Wij adviseren u het apparaat in speciaal meubilair voor audiocomponenten te plaatsen. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kunnen aantasten te verminderen of te onderdrukken. Vraag uw officiële Rotel-verkoper om advies over het juiste meubilair en over de juiste installatie van audiocomponenten. De RDD-1580 wordt met een RR-DD91 afstandsbediening geleverd en moet dusdanig worden opgesteld dat het infraroodsignaal van de afstandsbediening de sensor voor de afstandsbediening op het voorpaneel kan bereiken. Kabels Houd voldoende afstand tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedingskabels of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeem aantast. Mocht u vragen hebben, vraag dan uw officiële Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeem. De RR-DD91 afstandsbediening Sommige functies kunnen zowel worden bediend vanaf het voorpaneel als met de bijgeleverde RR-DD91 afstandsbediening. Bij de beschrijving van de desbetreffende functies verwijzen cijfers in een vierkant kader naar het voorpaneel van het apparaat en letters met een cirkel eromheen naar de afstandsbediening. Batterijen voor de afstandsbediening Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde UM-4/AAA-batterijen plaatsen. Verwijder daarvoor het klepje aan de achterkant van de RR-DD91. Plaats de batterijen in het compartiment zoals op de afbeelding wordt getoond. Controleer of de afstandsbediening goed werkt en plaats het klepje weer terug. Als de batterijen te zwak worden, kan de RDD-1580 niet altijd meer goed met de afstandsbediening bediend worden. Vervang de batterijen dan. Aansluiting op het lichtnet en bediening AC-voedingsingang

Uw RDD-1580 is in de fabriek geconfigureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt, dus 120 volt of 230 volt. De AC-lijnconfiguratie is aangegeven op een plaatje op het achterpaneel. OPMERKING: Als u uw apparaat naar een ander land verhuist, dient u deze mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie niet zelf uit te voeren. Door de behuizing van het apparaat te openen, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie. OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel. Sluit de RDD-1580 rechtstreeks aan op een stopcontact of op de geschakelde uitgang van een andere component van uw audiosysteem. Gebruik geen verlengsnoer. Sluit de meegeleverde stroomkabel aan op de stroomaansluiting - op de achterkant van het model. De Standby licht op wanneer het apparaat is aangesloten. Het is in Standby modus. Als u langdurig van huis bent, bijvoorbeeld als u op vakantie gaat, is het verstandig de netstekker van de RDD-1580 (evenals die van andere audio- en videocomponenten) uit het stopcontact te nemen. STANDBY-knop en STANDBY-indicator

Druk op de STANDBY-knop op het voorpaneel om het apparaat in te schakelen. De input selector gaat branden als het apparaat is ingeschakeld. Druk opnieuw op de Standby schakelaar. Het apparaat is in Standby modus. Als de indicator oplicht, kunt u met de toetsen ON en OFF op de afstandsbediening de RDD-1580 activeren. OPMERKING: Breng de zelfklevende ring aan over het licht rondom de STANDBY-knop als u het blauwe licht te fel vindt. Afstandsbedieningssensor

Dit sensorvenster ontvangt infraroodcommando’s van de afstandsbediening. Blokkeer deze sensor niet. Ingangsindicatoren op het voorpaneel

Op het voorpaneel bevinden zich een aantal indicatoren die aangeven welke ingang er geselecteerd is. PC-USB: Dit is de USB-aansluiting aan de achterkant. COAX 1 en 2: Coaxiale ingang 1 of 2 OPT 1 en 2: Optische ingang 1 of 2 USB: Dit is de USB-aansluiting aan de voorkant.34 RDD-1580 Digitaal-analoogomzetter Indicatoren bemonsteringsfrequentie

Het lampje voor de bemonsteringsfrequentie licht op als de muziek die wordt afgespeeld overeenkomt met een van de bemonsteringsfrequenties. OPMERKING: Er is niet voor alle ondersteunde bemonsteringsfrequenties een indicator. Uw muziek kan nog steeds worden afgespeeld als er geen lampje is voor de bemonsteringsfrequentie van uw audio. Aansluitingen OPMERKING: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen, is het beter het systeem uit te schakelen alvorens iets aan te sluiten. USB-ingang op het voorpaneel

Zie afbeelding 5 Op de USB-ingang op het voorpaneel kan een iPod, iPhone, USB- flashgeheugen of de bijgeleverde Bluetooth-dongle worden aangesloten om draadloos muziek te kunnen streamen. U hoeft een iPod of iPhone alleen maar op de USB-ingang op het voorpaneel aan te sluiten en de USB-functie te kiezen met de bronkeuzeschakelaar. De iPod en iPhone blijven actief, waardoor u audio kunt zoeken en afspelen. Bluetooth-verbinding Steek de bijgeleverde Bluetooth-dongle in de USB-ingang op het voorpaneel van de RDD-1580 om via Bluetooth draadloos muziek vanaf uw apparaat (bijv. uw mobiele telefoon) te streamen. Zoek op uw mobiele apparaat naar ‘Rotel Bluetooth’ en maak hiermee verbinding. Normaal gesproken wordt er automatisch verbinding gemaakt, maar mocht er om een wachtwoord gevraagd worden, voer dan ‘0000’ in op uw apparaat. OPMERKING: Niet alle Bluetooth-dongles zullen werken met de RDD-1580. Gebruik de bijgeleverde dongle. Analoge uitgangen

Zie afbeelding 3 en 4 Een paar standaard RCA-jackpluggen en gebalanceerde XLR-connectoren leveren een analoog uitgangssignaal vanaf de RDD-1580 naar de broningangen van een voorversterker, geïntegreerde versterker of receiver. OPMERKING: Kies slechts één methode voor de analoge verbinding vanaf de RDD-1580. Sluit niet tegelijk broncomponenten aan op de RCA- en XLR-ingangen. Maak gebruik van hoogwaardige audiokabels. Verbind de linker- en rechterkanaaluitgangen van de RDD-1580 met de bijbehorende ingangen op de voorversterker of een andere component. Digitale ingangen

Zie afbeelding 3 Er zijn twee sets digitale ingangen beschikbaar. Deze zijn aangeduid als COAX 1 en 2 en OPT 1 en 2. Sluit de COAXIALE of OPTISCHE PCM- uitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de RDD-1580 afgespeeld. Het apparaat kan PCM-signalen tot max. 24 bits, 192kHZ, decoderen. PC-USB-ingang

Zie afbeelding 3 Sluit deze ingang met de meegeleverde USB-kabel aan op de USB-aansluiting van uw computer. De RDD-1580 ondersteunt zowel USB-audioklasse 1.0 als USB-audio- klasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geïnstalleerd te worden. Het afspelen van audio met een bemonsteringsfrequentie tot 96 kHz wordt ondersteund. De fabrieksinstelling is USB-audioklasse 1.0. Om audio te kunnen afspelen met USB-audioklasse 2.0 en bemonsterings- frequenties tot 192 kHz moet u de Windows-driver op de CD die bij de RDD-1580 wordt geleverd installeren. Ook moet u de RDD-1580 als volgt omschakelen naar afspelen met USB-audioklasse 2.0:

1. Houd de PC-USB-bronknop op het voorpaneel 5 seconden ingedrukt.

De huidige USB-audiomodus wordt door de knipperende LED voor de bemonsteringsfrequentie aangegeven als: USB‑audioklasse 1.0 – Bemonsteringsfrequentie 96 kHz knippert [fabrieksinstelling] USB‑audioklasse 2.0 – Bemonsteringsfrequentie 192 kHz knippert

2. Druk nogmaals op de PC-USB-toets om het lampje voor 192 kHz te

3. Door op de PC-USB-toets te drukken, schakelt u tussen USB-audioklasse

1.0 (het lampje voor 96 kHz knippert) en USB-audioklasse 2.0 (het lampje

voor 192 kHz knippert).

4. Wacht na het selecteren van de gewenste USB-audiomodus 3 seconden tot

het eind van de selectieperiode. De RDD-1580 gebruikt nu de geselecteerde audiomodus.

5. Schakel de RDD-1580 en uw PC uit en weer in nadat u de USB-

audiomodus heeft veranderd. Zo weet u zeker dat beide apparaten goed zijn geconfigureerd. Veel geluidsweergavetoepassingen ondersteunen de bemonsteringsfrequentie van 192 kHz niet. Controleer of uw audiospeler 192 kHz ondersteunt en of u geluidsbestanden van 192 kHz hebt voor een goede weergave bij deze bemonsteringsfrequentie. Het kan ook nodig zijn om de audio-driver op uw PC zo te configureren dat dit 192 kHz produceert, anders kan uw computer overschakelen op een lagere bemonsteringsfrequentie. Raadpleeg de documentatie van uw audiospeler of besturingssysteem voor meer informatie. OPMERKING: Voor USB-audioklasse 2.0 moet de Windows-PC-driver op de CD-ROM die bij de RDD-1580 wordt geleverd worden geïnstalleerd. OPMERKING: Op MAC-computers is geen driver nodig om PC-USB 1.0 of 2.0 te ondersteunen. OPMERKING: Na het installeren van de driver kan het nodig zijn de ROTEL audio-driver te kiezen uit de audio-/luidsprekerinstellingen op uw computer.35 Nederlands Computer I/O-connector

Voor integratie in computerbesturingssystemen kan de RDD-1580 via RS232 worden bestuurd. Op de COMPUTER I/O-ingang past een standaard rechte DB-9 mannetje/vrouwtje-kabel. Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RDD-1580 contact op met uw officiële Rotel-verkoper. ROTEL-LINK

Deze 3,5 mm stereo mini-jack (met de aanduiding ROTEL LINK IN) kan als optie worden aangesloten op andere Rotel-producten met netwerkfunctionaliteit met een ROTEL LINK OUT-aansluiting. Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel Remote App (deze is te downloaden in de iTunes®-store). Aansluiting voor een externe afstandsbediening

Deze mini-jack van 3,5 mm ontvangt commandocodes van standaard universele infraroodontvangers via een bedrade verbinding. Deze functie kan handig zijn als de cd-speler in een kast staat en de sensor op het voorpaneel geblokkeerd wordt. Neem contact op met uw officiële Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past. 12V-triggeringang

De RDD-1580 kan geactiveerd worden met een triggersignaal van 12 Volt. De triggeringang accepteert alle besturingssignalen (gelijk- of wisselstroom) van 3 tot en met 30 Volt. Als er een kabel op de 12 V-ingang is aangesloten en er een triggersignaal aanwezig is, wordt de RDD-1580 ingeschakeld. Als het triggersignaal uitgeschakeld wordt, schakelt het apparaat over naar de stand-bymodus. De STANDBY-indicator op het voorpaneel van het apparaat blijft branden, maar het reageert niet op bedieningscommando’s. Geluidsregelaars Broningang

Met de toetsen voor de broningang wordt de signaalbron gekozen. Druk op de desbetreffende toets op het voorpaneel of de afstandsbediening om de bron te selecteren waarnaar u wilt luisteren. Herhalen

Sommige geluidsbronapparaten hebben een herhaalfunctie, waarmee een nummer of album herhaald kan worden of het herhalen uitgeschakeld kan worden. Druk op de toets REPT

op de IR-afstandsbediening om tussen deze functies te kiezen. De LED voor de USB-bron

knippert als volgt om aan te geven welke herhaalfunctie is ingeschakeld. Herhalen uitgeschakeld: Eén keer [fabrieksinstelling] Album herhalen: Twee keer Nummer herhalen: Vier keer Willekeurig afspelen

Sommige geluidsbronapparaten ondersteunen het willekeurig afspelen van muziek. Druk op de knop RND

op de IR-afstandsbediening om tussen deze functies voor willekeurig afspelen te kiezen. De LED voor de USB- audiobron knippert als volgt om aan te geven welke functie is ingeschakeld. Willekeurig afspelen uitgeschakeld: Eén keer [fabrieksinstelling] Willekeurig afspelen ingeschakeld: Twee keer Fabrieksinstelling De RDD-1580 kan worden gereset om de fabrieksinstellingen te herstellen. Houd om de fabrieksinstellingen te herstellen de toets voor de USB-broningang

gedurende 5 seconden ingedrukt totdat alle bron‑LED’s branden. Laat de toets los en de RDD-1580 zal de fabrieksinstellingen herstellen en opnieuw opstarten. Problemen oplossen De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als het apparaat geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties: De STANBY-indicator brandt niet Het apparaat krijgt geen voeding. Controleer de voedingsaansluitingen van het apparaat en het stopcontact. De zekering vervangen Als een ander apparaat wel op het stopcontact werkt, maar de STANBY- indicator van het apparaat niet gaat branden als de stekker in het stopcontact is gestoken , is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen. Geen geluid Als het apparaat wel op de netvoeding is aangesloten maar geen geluid produceert, controleer dan de ingangsindicatoren op het voorpaneel. Controleer of de geselecteerde bron is aangesloten. Kijk ook of de analoge uitgangen van het apparaat goed zijn aangesloten. Kan geen 24-bits 192 kHz bron afspelen Afspelen met 96 kHz en 192 kHz is alleen beschikbaar via de digitale ingangen aan de achterzijde. Houd er ook rekening mee dat veel mediaspelers geen 24-bits, 192 kHz-audiobestanden kunnen decoderen. Controleer of uw speler 24-bits, 192 kHz-bestanden kan decoderen. Bevestig ook dat de PC- USB-ingang van de RDD-1580 is geconfigureerd voor USB 2.0-audio en dat de audio-driver voor Windows geïnstalleerd is op uw computer (raadpleeg het onderdeel PC-USB-ingang in de handleiding voor meer details). OPMERKING: Voor MAC-computers is geen driver nodig, maar wel software die het afspelen van 24-bits, 192 kHz-bestanden ondersteunt. De PC-USB-ingang van de RDD-1580 moet wel nog worden omgezet naar USB 2.0-audio. Kan geen aansluiting maken via Bluetooth Als u geen verbinding kunt maken tussen uw Bluetooth-apparaat en de RDD- 1580, wis dan de informatie van de vorige aansluiting uit het geheugen van de RDD-1580 en uw Bluetooth-apparaat. Op Bluetooth-apparaten wordt dit vaak aangegeven als “Forget this Device” (Dit apparaat vergeten). Houd op de afstandsbediening van de RDD-1580 de toets PAUSE C 5 seconden ingedrukt, totdat de USB indicator knippert snel. Probeer nu opnieuw verbinding te maken.36 RDD-1580 Digitaal-analoogomzetter “Made for iPod” en “Made for iPhone” betekent dat een elektronisch accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod of een iPhone en dat door de ontwikkelaar is verklaard dat aan de prestatienormen van Apple wordt voldaan. Apple is niet verantwoordelijk voor de werking van een dergelijk apparaat noch voor het al dan niet voldoen ervan aan de veiligheidsnormen en wet- en regelgeving. Let op: als dit accessoire in combinatie met een iPod of iPhone wordt gebruikt, kan dit van invloed zijn op de draadloze prestaties. iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc. en geregistreerd in de Verenigde Staten en andere landen. Specicaties RDD-1580 Totale harmonische vervorming (THD) < 0,004% Intermodulatievervorming (60 Hz: 7 kHz) < 0,004% Frequentierespons 10 Hz – 95 kHz+/‑3,0dB (MAX) Signaal-ruisverhouding (IHF “A” gewogen) 128 dB Gevoeligheid / Impedantie van ingangen 0 dBf / 75 Ohm Uitgangsniveau / Impedantie (RCA) 2,0V / 100 ohm Uitgangsniveau / Impedantie (XLR) 4,0V / 200 ohm Decodeerbare digitale signalen USB/ WAV, MP3, WMA iPod-aansluiting voorpaneel (tot 48 kHz, 16 bits) Decodeerbare coaxiale/optische digitale signalen SPDIF LPCM (tot 192kHz, 24 bits) Decodeerbare digitale ingangssignalen PC-USB WAV/PCM, afhankelijk van de pc Te gebruiken speler (tot 192kHz, 24 bits) Algemeen Benodigd vermogen (AC) VS: 120 V, 60 Hz Europa: 230 V, 50 Hz Energieverbruik 25 watt Stroomverbruik stand-by (normale modus) 0,5 watt Afmetingen Breedte x hoogte x diepte 431 x 55 x 316 mm 17 x 2

/2” Hoogte voorpaneel 1U / 43,7 mm / 1

/4” Gewicht (net) 5,1kg Alle specificaties zijn correct bij het ter perse gaan. Rotel behoudt zich het recht voor zonder voorafgaande kennisgeving verbeteringen door te voeren. Rotel en het Rotel HiFi-logo zijn gedeponeerde handelsmerken van The Rotel Co, Ltd., Tokio, Japan. Afspeelbaar geluidsformaat USB Apple (iPhone, iPod, iPad) Formaat Opmerkingen Apple Lossless Alle ondersteunde bestanden die op een Apple-apparaat worden geladen. Telefoon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat. MP3 AAC AIFF WAV USB Bluetooth Formaat Opmerkingen Alle formaten die ondersteund worden door het verzendende apparaat. Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat. USB-ashdrive Formaat Opmerkingen MP3 Maximaal 48K 16 Bit WMA WAV OGG Vorbis
