| Soort product | Audio/video surroundprocessor |
| Merk | Rotel |
| Model | RSP-1582 |
| Voeding | 120V/60Hz (VS) of 230V/50Hz (EU), selecteerbaar |
| Stroomverbruik | Ongeveer 50 W (stand-by < 0,5 W) |
| HDMI-ingangen | 7 ingangen (waarvan 1 aan de voorzijde) + 2 uitgangen (1 met ARC) |
| Ondersteunde videoresolutie | Tot 4K (3840x2160) en 3D |
| Gedecodeerde audioformaten | Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS Neo:6, Dolby Pro Logic IIx/IIz |
| Aantal kanalen | 7.1 (voorversterkeruitgangen RCA en XLR) |
| Analoge ingangen | 7 RCA-paren (waaronder Phono, CD, Tuner, AUX 1-4) + 1 symmetrisch XLR-paar + 7.1 Multi-in |
| Digitale ingangen | 3 coaxiaal + 3 optisch + 1 PC-USB (24 bits/192 kHz) + 1 USB iPod/iPhone |
| Bluetooth | Ja, met aptX-codec |
| 12V triggeruitgangen | 3 toewijsbare triggeruitgangen |
| Netwerkconnectiviteit | Ethernet RJ-45 voor firmware-updates en domotica-bediening |
| Afstandsbediening | RR-CX100 met achtergrondverlichting |
| Weergave | LCD-scherm aan de voorzijde + OSD op HDMI-uitgang |
| Totale harmonische vervorming | < 0,005% |
| Signaal-ruisverhouding | 112 dB (IHFA gewogen) |
| Onderhoud en reiniging | Gebruik een droge doek of stofzuiger voor de ventilatieroosters |
| Veiligheid | Niet blootstellen aan vocht, uitschakelen voor reiniging, geen door de gebruiker te repareren onderdelen |
| Reserveonderdelen en repareerbaarheid | Neem contact op met een erkende Rotel-technicus; firmware-updates via USB of netwerk |
Veelgestelde vragen - RSP1582 ROTEL
Gebruikersvragen over RSP1582 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hifi-systeem in PDF-formaat gratis! Vind uw handleiding RSP1582 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RSP1582 van het merk ROTEL.

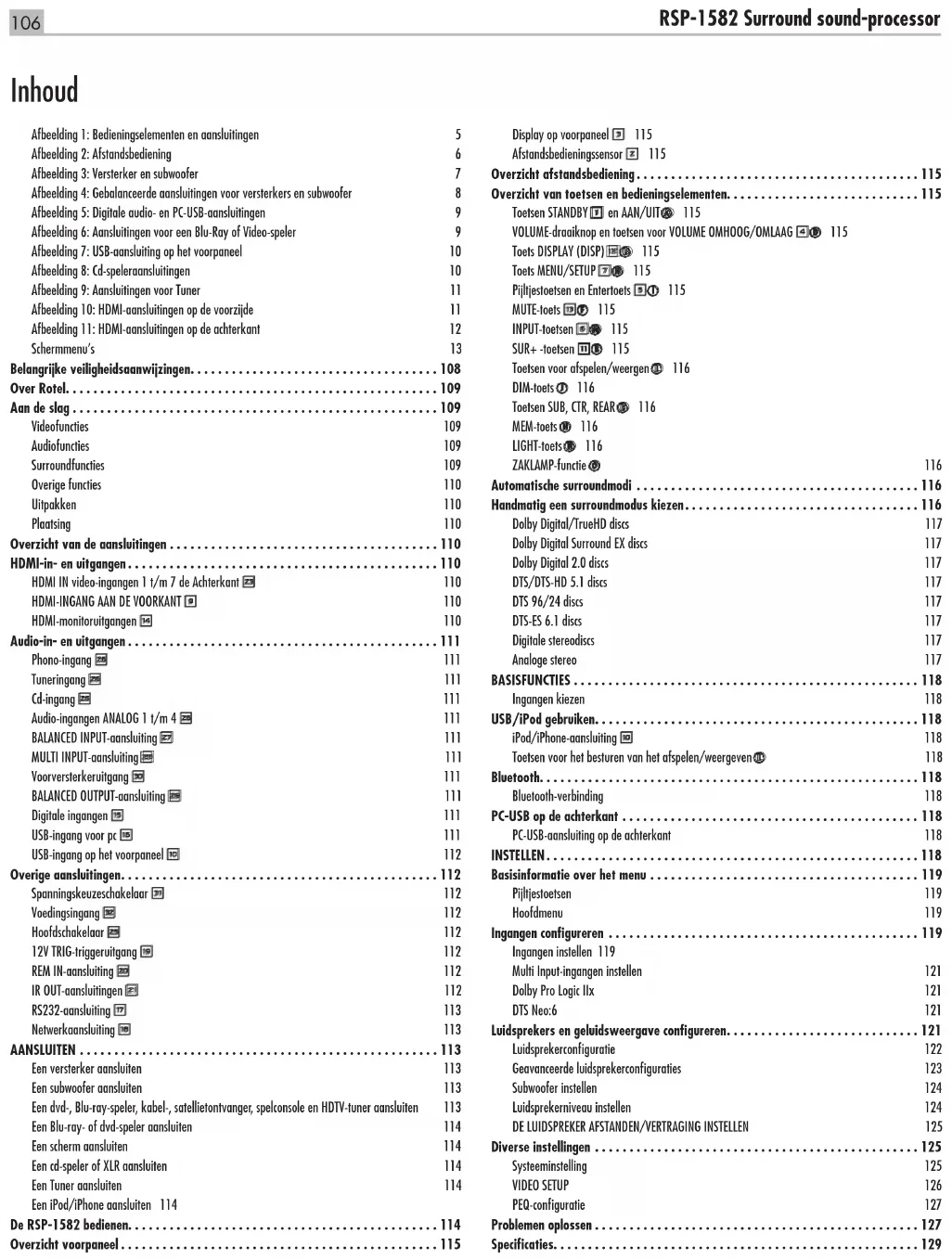

GEBRUIKSAANWIJZING RSP1582 ROTEL
Gebruikershandleiding
Abf党建ing 1: Bedieningselementen en aansluitingen 5
6
Albefelding 3: Versterker en subwoofer 7
Albefolding 4: Gebalanceerde aansluitingen voor versterkers en subwoofer 8
Afbeelding 5: Digitale audio- en PC-USB-aansluitingen 9
Albefelding 6: Aansluitingen voor een Blu-Ray of Video-speler 9
Abfestivaling 7: USB-aansluiting op het voorpaneel 10
Albeelding 8: Cd-speleraansluitingen 10
Albeelding 9: Aansluitingen voor Tuner 11
Abfleeding 10:HDMI-aansluitingen op de voorzijde 11
Abfleiding 11: HDMI-aansluitingen op de achterkont 12
Schermmenu's 13
Belangrijke veilgheidsaanwijzingen. 108
Over Rotel. 109
Aan de slag 109
Videofunctions 109
Audiofunctions 109
Overige functies 110
Uitpakken 110
Plaatsing 110
Overzicht van de aansluitingen 110
HDMI-in-enuitgangen 110
HDMI IN video-ingangen 1 t/m 7 de Achterkant 110
HDMI-INGANG AAN DE VOORKANT 110
HDMI-monitoruitgangen 110
Audio-in- en uitgangen 111
Phono-ingang 111
Tuneringang 111
Cd-ingang 111
Audio-ingangen ANALOG 1 t/m 4
BALANCED INPUT-ansluting 111
MULTI INPUT-aconsluting 111
Voorversterkeruitgang 111
BALANCED OUTPUT-consulting 111
Digitale ingangen 111
USB-ingang voor pc 111
USB-ingang op het voorpaneel 112
Overige aansluitingen 112
Spanningskeuzeschekelaar 112
Voedingsingang 112
Hoofdschakelaar 112
12VTRIG-triggeruitgang 112
REM IN-gansluting 112
IR OUT-aansluitingen 112
RS232-aansluting 113
Netwerkaansluiting 113
AANSLUITEN 113
Een versterker aansluten 113
Een subwoofer aanslitten 113
Een dvd-, Blu-ray-speler, kabel-, satellietontvanger, spelconsole en HDTV-tuner aansluten 113
Een Blu-ray- ofDVD-speler aansluiten 114
Een scherm aansluiten 114
Een cd-speler of XLR aansluiten 114
Een Tuner aansluiten 114
Een iPod/iPhone aansluten 114
De RSP-1582 bedieren. 114
Overzicht voorpaneel 115
Display op voorpaneel 115
Afstandsbedieningssensor 115
Overzicht afstandsbediening. 115
Overzicht van toetsen en bedieningselementen. 115
Toetsen STANDBY en AAN/UIT 115
VOLUME-draaiknop en toetsen voor VOLUME OMHOOG/OMLAAG 115
Toets DISPLAY (DISP) 115
Toets MENU/SETUP 115
Pijhjstoetsen En Enteroets 115
MUTE-toels 115
INPUT-Ioelsen 115
SUR+toetsen 115
Toetsen voor afspelen/weergen 116
DIM-toets 116
Toetsen SUB, CTR, REAR 116
MEMA-toels 116
LIGHT-toets 116
ZAKLAMP-functie 116
Handmatig een surroundmodus kiezen. 116
Dolby Digital/TrueHD discs 117
Dolby Digital Surround EX discs 117
Dolby Digital 2.0 discs 117
DTS/DTS-HD 5.1 discs 117
DTS 96/24 discs 117
DTS-ES 6.1 discs 117
Digitale stereodiscs 117
Analogestereo 117
BASISFUNCTIES 118
Ingangen kiezen 118
USB/iPod gebruiken. 118
iPod/iPhone-aansluiting 118
Toelsen voor het besturen van het afspelen/weergeven 118
Bluetooth. 118
Bluetooth-verbinding 118
PC-USB op de awhile 118
PC-USB-aansluiting op de achterkant 118
INSTELLLEN. 118
Basisinformatie over het menu 119
Pijlhistoetsen 119

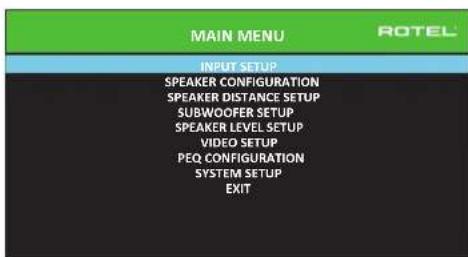

Hoofdmenu
Ingangen configureren 119

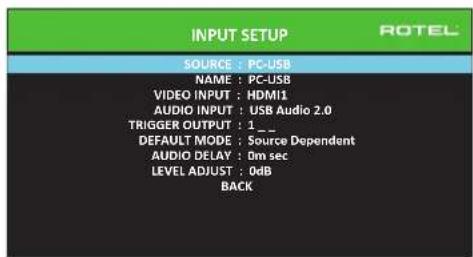

Ingangen instellen 119
Multi Input-ingangen instellen 121

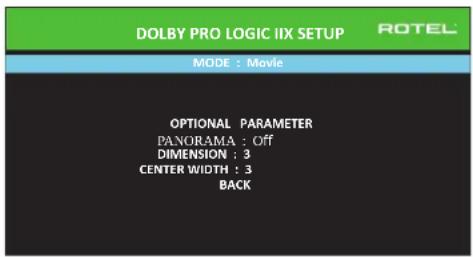

Dolby Pro Logic IIx 121
DTS Neo:6 121
Luidspekrs en geluidsweergave configureren. 121

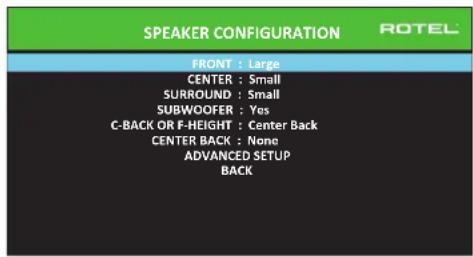

Luidsprekerconfiguration 122
Geavanceerde luidsprekerconfigurities 123
Subwoofer instellen 124

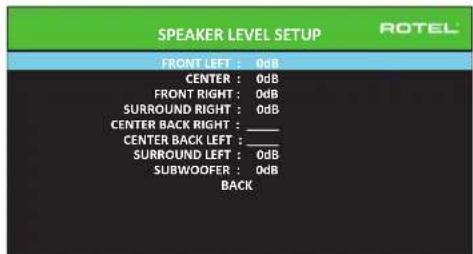

Luidsprekerniveauu instellen 124

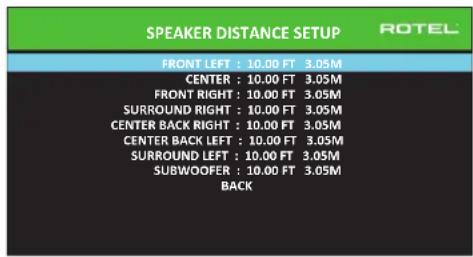

DE LUIDSPREKER AFSTANDEN/VERTRAGING INSTellen 125
Diverseinstellingen 125

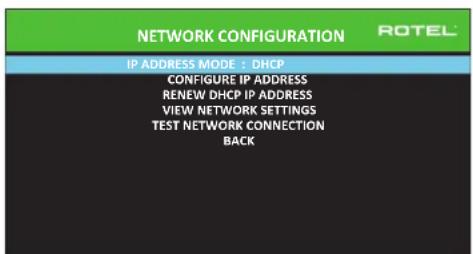

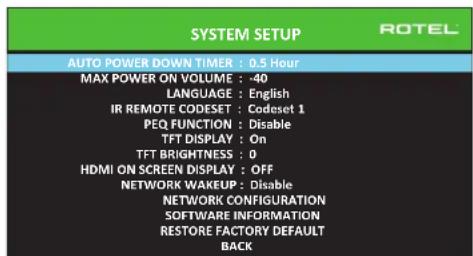

Systeeminstelling 125
VIDEO SETUP 126

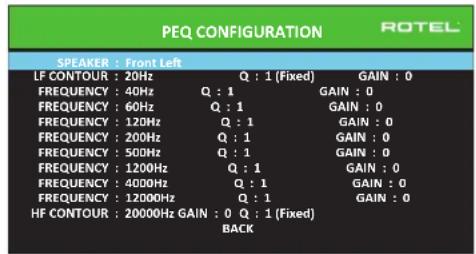

PEQ-configatie 127
Problemen oplossen 127
Specifications. 129
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING: SHOCK HAZARD-DO NOT OPEN
AVIS: RISOUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
Dit symbolism waarschuwt de gebruiker voor de aanwezigheid van ongeisoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.
Dit symbolism attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.
Dit symbol geeft aan dat dit apparaat dubbel geisoleerd is.
Aansluiting op een geaard stopcontact is Niet vereist.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION:POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende atgedankte elektrische en elektronische apparatuur. Het symbol van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijn worden voldaan en dat de producten op de juiste wijze gerecycled of verwerkt要去en worden conform.Deze richtlijn.

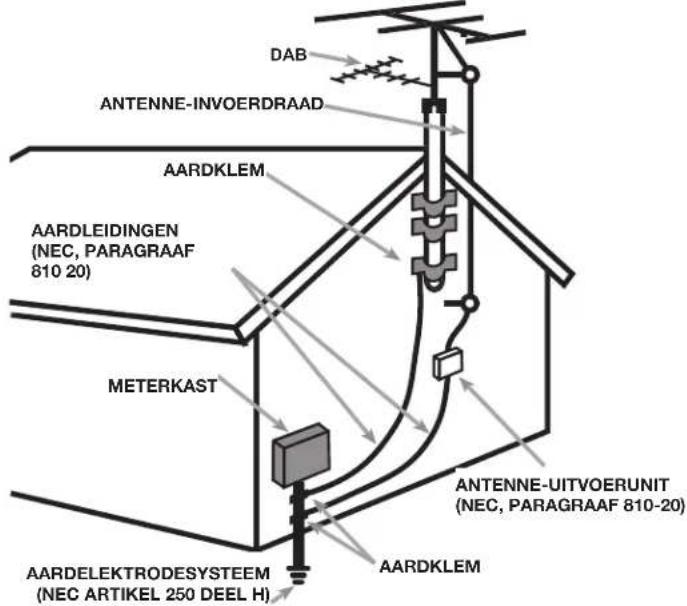

AARDING ANTENNE IN OVEREENSTEMMING MET DE INSTRUCTIES IN DE AMERIKAANSE "NATIONAL ELECTRICAL CODE" PARAGRAAF 810: RADIO- EN TELEVISIEAPARATUUR
Voor het gebruik van RS232 kunt u zich latent adviseren door uw geautorieerde Rotel dealer. Zie ook de omschrijving hiervan verderop in deze handleiding.
FCC-informatie
Dit apparaat is getest en voldoet aan de grunzen voor een digitaal apparaat van klasse B, conform hoofdusk 15 van de FCC-wete经营活动. Deze grunzen zijn bedoeld om redelijke bescheming te bieden tegen schadelijke interferentie in een thusinstallatie. Dit apparaat genereert en gebrukt radiogolven en kan deze uitralen. Indien het Niet wordt geinstalleerd en gebrukt in overeenstemming met de instructies, kan het radiocommunicatie storen.
Er is darüber geen garantie dat er geen interferentie zal optreden in een bepaalde installment. Indien dit apparaat de radio- of televisontvungst stoort (dit kan worden vastgesteld door het apparaatuit en weer in te schaken), kan de gebruiker op de volgende manieren proberen de interferentie op te heffen:
- Verplaats de ontvangstantenne (van de tv, radio, enz.) of richt dieze een andere kant op.
- Vergroot de afstandCUSHT het apparaat en de receiver.
- Sluit het apparaat op een stopcontact op een andere groep dan de receiveen aan.
- Raadpleeg uw dealer of een radio-/tv-monteur voor extra hulp.
LET OP
Dit apparaat voldoet aan hoofdusk 15 van de FCC-wegtveging. Voor het gebruik gelden de volgende conditions: (1) Dit apparaat nog geen schadelijke interferentie veroorzaken en (2) dit apparaat要去 interferentie accepteren, ook interferentie die de werkking kan verstoren.
OPMERKING VOOR CATV-SYSTEMEINSTALLATEURS: Wijs de installateur van het CATV-systeme of de antennapoparticel 820-40 van de NEC.In ditarticelstaan richtlijn voor een correcte aarding en word met name aangegeven dat de aardingskabel moet worden aangesloten op het aardingsysteme van het gebouw, zo dicht maybeik bij het punt waar de kabel het gebouw binnenkomt. Zie het installatieschema.
OPMERKING: Dit apparaat is getest en voldoet aan de grenzen voor een digitaal apparaat van klasse B, conform hoofodstuk 15 van de FCC-wete经营活动. Deze grenzen zijn bedoeld om redelijk beschering te bieden gegen interferentie in een thuisinstallatie. Dit apparaat genereert radiogolveren en kan deze uitsrilden. Indien het Niet wordt geinstalleerd en gebruikt in overeenstemming met de instructies, kan het de radio- of tv-ontvangst storen. Er is geen garantie dat er geen interferentie za optreden in een bepaalde installmentie. Indien dit apparaat de radio- of televisionentvangst verstoort (dit kan worden vastgesteld door het apparaat uit en werk in te schaken), kutu op de volgende manieren proberen de storing op te heffen:
- Verplaats de ontvangstantenne of zich deze een andere kant op.
- Vergroot de afstandCUSHT het apparaat en de televisietuner.
- Sluit het apparraat aan op een stopcontact op een andere groep.
- Raadpleeg uw officièle Rotel-verkoper voor hulp.
Belangrijke veiligheidsaanwijzingenOpmerking
WAARSCHUWING: Er bevinden zich geen onderdelen in het apparat waar aan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud althijd door erkende onderhoudsmonteurs uitvoeren.
WAARSCHUWING: Om het risico op brande of elektrische schokken te verminderen, dient u te voorkamen dat het apparaat wordt blotgesteld aan water en vocht. Stel het apparaat niet blout aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkommen. Mocht het apparaat aan vocht worden blotgesteld of moct er een voorwerp in de behuizing terechtkommen, trek de netstekker dan onmiddelijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparatures maar een erkend onderhoudsmonteur.
Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gebruiken.
Bewaar deze handeiding, zodat u deze veiligheidsaanwijzingen later nog eens kunt nolezen.
Neem alle waarschuwingen en veiligheidsinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op.
Reinig de behuizing van het apparat alleen met een droge doek of met een stofzuiiger.
Gebruik dit apparaat Niet in de bouurt van water.

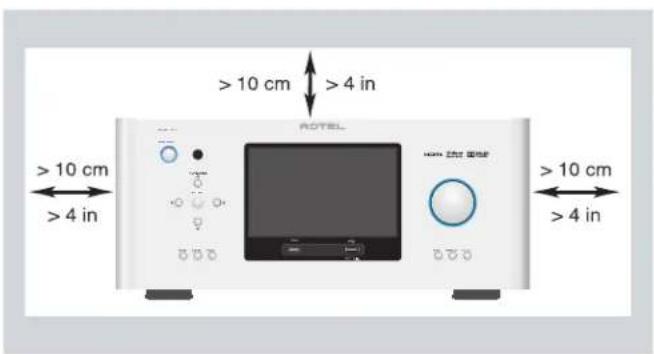

Laat ten minste 10 cm ruimte vij rond het apparaut.
Plaats het apparaat Niet op een bed, bank, tapijt of een vergelijkkaar oppervlak waardoor de ventilatieopeningen afgesloten+kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldende ventilatieruiimte bieden om het apparaat goed te kunnen latent koelen.
Houd het apparaat ut de buurt van radiatoren, warmeluchtroosters, kachels of andere apparaten die warmte produeren.
WAARSCHUWING: Met de aansluiting voor de voedingskabel op het acheerpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.
Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230V/50Hz)
Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent waarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Een gepolariseerde stekker hebdt twee pennen, de每一breder dan de andere. Een geoarde stekker hebdt twee pennen plus randaardecontacten. De stekker heeft这让ze voorzieningen voor uweiligheid. Verwijder ze net. Als de stekker van de bijgeleverde kabel net in uw stopcontact past, raadpleeg dan een elektricien. Hij kan het stopcontact voor u verwangen. Gebruik geen verlengsnoer.
Met de stekker van de voedingskabel kutn u de stroomtoevoer hier het apparat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Als de stekker nicht in het stopcontact steekt, brandt de LED-indicator voor stand-by Niet. Zorg ervoor dat u de netstekker gemakkelijk kutn bereiken om de stroomtoevoer te verbreken.
Leg de voedingskabel zodanig dat davon nicht gekneld raukt, verbogen worden, knikt, aan warmte worden bloutgesteld of op enige andere wijze beschadigd raukt. Let hierbij met name op het stekkergedeelte en het gedeelte van de kabel dat acheeruit het apparaat komt.
Met de stekker=kunt u de stroomtoevoer noar het apparaat verbeken; deze moet alkij gemakkelijk te bereiken zich.
Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig net gebruikt zal worden.
Gebruik alleen door de fabrikant voergeschreven accessoires.
Gebruik het apparaat alleen in combinatie met een door Rotal aanbevalen (verrijdbare) standaard, rek, steun of schappensystem. Let goed op als u het apparaat in een staandr of rek verplaatsst: zorg ervoor dat de staandr of het rek Niet omvalt, waardoor u o iemand anders letsel zo kunnen oplopen.
Staak het gelebruik van het apparaat onmiddelijk en LAST het door erkende onderhoudsmonteurs controleren en/of repareren als:
- De voedingskabel of de stekker beschadig is.
- Er voorwerpen in het apparaat zich gevallen of er vloeistof in is gemorst.
- Het apparataan regen is bloorgesteld.
- Het appararat niet maar behoren lijkt to werken.
- Het apparuat is gevallen of beschadigd.
Stel de batterijen in de afstandsbediening Niet bloat aan overmatige warmte, zoals direct zonlicht, vuur en dergelijkke.
WAARSCHUWING: De hoofdschakelaar bevindt zich op het Achterpaneel. De hoofdschakelaar要去 vrij bereikbaar়.
Over Rotel
Ons verhaal is meer dan 50JAar geleden begonnen. Door de jaren heen hebben we met once producten honderden prijzen gewonnen en hebben honderduizenden mensen van once producten kunnen genieten. Menschen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.
Rotel is opgericht door een familie met een passie voor muziek die hifi-aparatuur van de allerhoogste kwaliteit is gaan make. Na al die jaren is die passie er nog steeds. Nog.altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel worden gedeel door alle medewerkers van Rotel.
De ontwikkelaars van Rotel werkken als een team samen. Ze luisteren zorgvuldig maar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze konnen componenten van overal ter wereld kiezen om het optimale product te make, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl deringkerntransformatoren altid in Rotels eigena fabrieken worden vervaardigd.
Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geprodueerd, worden het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min möglichk belasten.
Bij Rotel zich we er trots op dat we hieraan ons steeintje kuren bijdragen. Om het loodgehalte in once producten te verlagen,+zijn we overgestapt op special lawdvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verhogen voortdurend de efficiency van once voedingen, zonder concessions te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.
Ook de Rotel-fabriek draagt een steentje bij aan het milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.
Namens Rotel wilten wij u bedanken dat u dit product hebt aangeschäft.
Wij weten zeker dat u er vele jaren plezier van zult hebben.
Vervaardigd met toestemming van Dolby Laboratories. Dolby, Pro Logic en het symbool met de dubbele D zich handelsmerken van Dolby Laboratories. Copyright 1995-2005. Alle rechten voorbehonden.
Onder licentie gefabriceerd onder de Amerikaanse patenten met de nummers: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 & andere aangevraagde en verleende Amerikaanse en wereldwijde patenten en octrooien. DTS, DTS-HD en het Symbool zijn gedeponeerde handelsmerken en DTS- HD Master Audio en de DTS-logo's�handelsmerken van DTS, Inc. Het product bevat software. © DTS, Inc. Alle rechten voorbehonden.
In dit product is technologie voor kopieerbeveiliging verwerkt. Deze technologie worden beschermd door Amerikaanse patenten en andere intellectuele eigendomsrechten van Rovi Corporation. 'Reverse engineering' en demontage+zijn verboden.
Aandeslag
U hebt de surroundsound-processor RSP-1582 van Rotel aangeschäft. Dank u wel waarvoort. Dit apparaat is een audio/video besturingscentrum met volledige functioraliteit voor analoge en digitale broncomponenten. Het biedt digitale verworking voor allerlei formaten waaronder Dolby Surround®, Dolby Digital® en DTS®-bronmaterialiaal.
Videofunctions
- HDMI-schakeling voor digitale videosignalen tot 4K.
- Geschikt voor de volgende HDMI-video-ingangssignalen: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K.
- Geeft HDMI-video signalen (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K) of die compatibel zich met de gebruikelijke HDMI-schermen en projectoren.
Audiofunctions
- Het Balanced Design Concept van Rotel combineert een geavanceerde printplaatindeling met een zorgvuldige beoordeling van de onderdelen en uitgebvre luistertesten voor het allerbeste geluid en optimale betrouwbaarheid.
- Analoge bypassmodus voor zuivereweekanaals stereo zonder digitale verwerking.
- Digitale en analoge in- en uitgangen waaronder coax, optisch, RCA en gebalanceerde XLR.
- 7.1 multichannel-invoer vanaf compatibile broncomponenten.
Surroundfunctions
- Automatische Dolby Digital-decodering voor opnamen in Dolby Digital 2.0, Dolby Digital 5.1, Dolby Digital Surround EX™, Dolby TrueHD en Dolby Digital Plus.
- Dolby® Pro Logic® Ilx-en Dolby® Pro Logic® Ilz-decodering (voor 6.1 en 7.1-kanaals systemen) met verbeterde schedding en frequentierresponds voor Dolby® Surround matrix geocodeerde opnamen. Kan geoptimaliseerd worden voor muziek-of filbronnen, Pro Logic® of games.
- Automatisch decoderen voor DTS 5.1-kanaals, DTS-ES Matrix 6.1-kanaals, DTS-ES Discrete 6.1-kanaals, DTS 96/24, DTS-ES 96/24 digitale, DTS-HD™ Master Audio en DTS-HD™ High Resolution opnameen.
- DTS Neo:6 Surroundmodi om surroundkanalen voor 5.1-, 6.1- of 7.1-kanaalssystemen te ontlenen aan 2-kanaals stereo- of matrix surroundopnamen. Kan geoptimaliseerd worden voor muziek- of filmbronnen.
- Surroundmodi voor het weergeven van multichannel-geluid op 2- en 3-kanaalssystemen.
- Audioretourkanal (ARC) om het geluid van de tv via HDMI door de RSP-1582 te lately verweken.
Overige functies
- Gebruikersvriendelijk OSD-system waar bij de menu's op het scherm worden weergegeven, met programmeerbare aanduidingen voor alle ingangen.
- Meertalige ondersteuning in de OSD-menu's.
- Via de internetaansluiting op de achterkant of de USP-aansluiting op de voorkant zichn software-updates möglichk.
- Naar eigengoorkeur toe te wijzen 12V triggeruitgangen voor het op afstand inschakelen van een of meer versterkers en andere componenten.
Uitpakken
Haal het apparaat voorzichtiguit de verpakking. Zoek de afstandsbediening en overige accessoires. Bewaar de doos als bescherming voor als u het product ooit moet verhuizen of voor onderhoud moet terug sturen.
Plaatsing
Plaat het apparaat op een vaste, vlakke ondergrond waar het Niet wordt blotgesteld aan zonlicht, overmatige warmte, vocht of trillingen. Controller en het schap voldoende draagvermogen heegt met het oog op het gewicht van het apparaat.
Plaats het apparaat zich bij de andere componenten in uw system en zo möglich op een eigén schap of gebruik de als optie meegeleverde rekbevestigingsmaterialen. Dit.Maakt het voor de eerste keer aansluiten van het apparaat en latere wijzigingen aan het system gemakkelijker.
Tijdens normala gebruik kan het apparaat warmte opwekken. Blokkeer ventilatieopeningen nooit. Laat ten minste 10 cm ruimte vrij rond het apparaat. Zorg bijplaatsing in een kast voor voldoende ventilatie.
Stapel geen andere componenten of voorwerpen bovenop het apparaat.
Zorg dat er geen vloeistof in de kastterechtkomt.
Overzicht van de aansluitingen
Elke broncomponent in het systeme is met een paar standard RC-kabels of gebalanceerde XLR-kabels voor analoge audio, een HDMI-videoansluiting en een optionele digitale audiokabel (coax of optisch) op de ingangen van het apparatusa aangesloten.
OPMERKING: Surroundformaten als Dolby Digital en DTS zich digitale formaten die het apparaat alleen kan decoderen als er een digitaal ingangssignaal beschikbaar is. Daarom dient u allijd de digitale ingangen van uw Blu-ray- ofDVD-speler op het apparaat aan te sluiten en waarvoed HDMI, optische of coax-ingangen te gebruiken.
De uitgangssignalen van de RSP-1582 processor worden vanaf de voorversterkte audio-uitgangen aan een (ofeer) vermogensversterker(s) met gebalanceerde XLR-aansluitingen of standard RCA-kabels gestuurd. Het videosignaal van de RSP-1582 wordt via de HDMI-aansluitingen aan het Mentor gestuurd.
Bovendien heeft de processor MULTI INPUT-aansluitingen voor gebruik bij een broncomponent die zijn eigenaigensurrounddecodering utvoert, ingangen voor het ontvangen van de signalen van infrarood afstandsbedieteningen, 12V triggerui tungangen en Rotel Link.
OPMERKING: Steek pas NADAT alle aansluitingenaar behorent tot stand+zijn gebracht de stekker van een systeemcomponent in een stopcontact. De S/PDIF-standard voor digitale audioaansluitingen schrijft een impedantie van 75 ohm voor en alle goede digitale kabels voldoen aan deze eis. Gebruik GEEN conventionele audiokabels voor digitale signalen. Standaard audiokabels geen deze signalen wel door, maar door hun beperkte bandbreedte+zijn de prestaties minder.
Controleer bij het gebruik van analoge audioansluitingen of de linkeren rechtsignalen op de juiste RCA-jackpluggen zijn aangesloten. Alle aansluitingen van het type RCA op dit product hebben de volgende standardaard kleurencodes:
Linkerkanaal voor geluid: witte RCA-jackplug
Rechterkanaal voor geluid: rode RCA-jackplug
OPMERKING: Elke brongang moet op de juiste wijze met het OSDmenu INPUT SETUP worden geconfigureerd. Wij adviseren dit menu telkens na het aansluien van een bron te doorlopen om het op de gewenste wijze te configureren. Zie ingangen instellen in het hoofdstuk Instellen voormeer informatie.
HDMI-in- en uitgangen
Deze aansluitingen worden gebruikt voor videosignalen. Zie het hoofdstuk Aansluiten voor specifieke instructies voor de verschillende componenten.
HDMI IN video-ingangen 1 t/m 7 de Achterkant
HDMI-ingangen make allerlei digitale videoaansluitingen möglichk voor gebruik in combinatie met componenten met HDMI-uitgangen. Via de HDMI-aansluitingen worden videosignalen in allerlei formaten, waaronder 3D, 1080p / 24Hz en 4K doorgegeven. De implementatie van HDMI ondersteunt audiosignalen of een aparte audioaansluiting vanaf een HDMI-component.
HDMI-INGANG AAN DE VOORKANT
Er bevindt zich een gemakkelijk te bereiken HDMi-ingang op het Voorpaneel. Deze HDMi-aansluiting is bedoeld voor draagbare bronnen of andere apparaten die Niet blijvend worden aangesloten.
HDMI-monitoruitgangen 14
De twee HDMI-uitgangen van de RSP-1582 sturen parallel High Definition videosignalen maar uw tv-monitor. De HDMI-uitgangen konnen videosignalen maar een 2D HD-TV (480p/576p, 720p, 1080i, 1080p of 4K) en een 3D HD-TV (tot 1080p/24Hz) sturen.
OPMERKING: Op het achterpaneel bevinden zich twee HDMIuitgangen die hetzelfde videosignal uitzenden. Slechts een van die twee staat het schermmenu maar de tv.
Slechtsën van de twee HDMIuitgangen ondersteunt ARC (audioretourkanaal) en dit is met "ARC" boven de HDMI-aansluiting aangegeven. Raadpleeg het hoogdstuk over het VIDEO SETUP-menu in deze handleiding vooreer details.
OPMERKING: OPMERKING: Sommige tv's hebben meer dan een HDMI-ingang. Niet alle HDMI-ingangen ondersteunen ARC. Gebruik de voor ARC voorbereide HDMI-ingang van uw tv om de ARC-functione op dit product te gebruiken. Met ARC compatibile ingangen要去en�aangegeven met "ARC" naast de HDMI-ingangsaansluiting.
Aanvullende informatie voor HDMI-video-uitgangen:
- Alle via HDMI verbonden apparaten要去en compatibel zich met HDCP, zodate het HDMI-video signal op de juiste wijze worden weergegeven.
- Geluid dat via HDMI worden ontvangen worden dit product verwerkt en via de RCA- of XLR-uitgangen uit gezonden. Om het geluidssignaal door te sturen maar een aangesloten tv, moet de RSP-1582 op "HDMI Audio Output Only" in het OSD-menu VIDEO SETUP worden ingesteld.
- Als beiden HDMI-uitgangen gegelijk worden gebrukt, worden ze op bezelfde resolutie ingesteld. Als er meer schermen zijn aangesloten, is deze resolutie de resolutie van het Monitor met de laagste resolutie.
Audio-in- en uitgangen
Deze processor van Rotel biedt zowel analoge als digitale audio-aansluitingen.
Phono-ingang 26
Een links/rechts paar analoge RCA-ingangen waarop een platenspeler (phono) kan worden aangesloten. Als de platenspeler een massakabel heeft,要去 die aansluten op de schroefklem met de aanuiding "GND" links van de digitale ingangen.
Tuneringang 26
Een links/rechts pauar analoge RCA-ingangen waarop een tuner kan worden aangesloten.
Cd-ingang
Een links/rechtsaar analoge RCA-ingangen waarop een cd-speler kan worden aangesloten.
Audio-ingangen ANALOG 1 t/m 4
Vier paren RCA-ingangen (ANALOG 1 t/m 4) om analoge geluidssignalen, geschienen in links en rechts, van vier aanvullende broncomponenten aan te sluiten.
BALANCED INPUT-aansluiting
Een links/rechtsaarBalancedXLRaudio-ingangenvoortheaansluitenan enbnroncomponent metBalanced XLR audio-uitgangen.
MULTI INPUT-aansluiting [z]
Een aantal RCA-ingangen, geschikt voor maximaal 7.1 kanalen aan analoge signalen afkomstig van een broncomponent die in staat is multichannel-geluid te decoderen. Deze ingangen ondersteunen VOOR L & R, MIDDEN, SUB, ACHTER L & R, en MIDDENACHTER 1 & 2 of VERTICALE HOOGTE VOOR L & R in een Dolby PLlz-opstelling.
Deze ingangen makeen geen gebruik van de digitale systemdverwerking in de processor; ze worden rechtstreeks doorgeleid maar de volumeregeling en de voorversterkeruitgangen.
Voorversterkeruitgang
Een groep van tien analoge RCA audio-uitgangen stuart de lijnuitgangssignalen van de RSP-1582 maar externe versterkers en actieve subwoofer. Deze uitgangsniveauaarsijn variabel en worden aangepast door de volumeregeling van de RSP-1582. De tien aansluiingen leveren uitgangen voor: VOOR L & R, MIDDEN 1 & 2, SURROUND (ACHTER) L & R, MIDDENACHTER CB1 & CB2 (of VERTICALE HOOGTE VOOR L & R), en SUBWOOFER 1 & 2.
BALANCED OUTPUT-aansluiting
Een groep van negen analoge Balanced XLR audio-uitgangen stuart de gebalanceerde uitgangssignalen van de RSP-1582aar externe versterkers en actieve subwooers. Deze uitgangsniveauaus zich variabel en worden aangepast door de volumeregeling van de RSP-1582.De negen aansluitingen leveren uitgangen voor: VOOR L & R, MIDDEN, SURROUND (ACHTER) L & R, MIDDENACHTER CB1 & CB2(of VOOR VERTICALE HOOGTE L & R), en SUBWOOFER 1 & 2.
OPMERKING: Sluit de RCA- en XLR-uitgangen nicht tegelijk opdezelfde versterker aan.
OPMERKING: Het hangt van de configuratie van uw systeme welke aansluitingen u kunt gebruiken. Als u bijvoorbeeld maar een middenkanaal hebt, sluit dat dan aan op de uitgang CENTER 1. Als u maar een middenkanaal anschter hebt, sluit dat dan aan op de uitgang CB 1.
Digitale ingangen 15
De RSP-1582 accepteert digitale ingangssignalen van broncomponenten als cd-spelers, satelliet-vt-tuners enDVD-spelers. De DSP in de RSP-1582 herkent de sample frequente van het binnenkomende signal en past automatische aanpassing toe. Er worden sample frequencies tot 192kHz ondersteund.
OPMERKING: Digitale ingangen ondersteunen zowelweekanaals stereo als multi-channel geluidssignalen. Bij het gebruik van de digitale ingang decodeert de DSP in de processor de binnenkomende geluidsgegevens, waaronder Dolby Digital of DTS.
Op het achterpaneel bevinden zich zes digitale audio-ingangen, drie coaxiale en drie optische. Deze digitale ingangen konnen tijdens het instelprocess met behulp van het menu INPUT SETUP aan een van de ingangsbronnen VIDEO 1 t/m 8 worden toegewezen. U kurz bijvoorbeeld de digitale ingangsaansluiting COAXIAL 1 toewijzen aan de bron VIDEO 1 en de digitale ingang OPTICAL 2 aan de bron VIDEO 3. Standaard is de bron van het geluid voor de ingangen VIDEO 1 t/m 8 ingesteld op HDMI Audio.
De fabrieksinstelling voor de audio-ingang voor cd is CD (analoge RCA), maar u kunt dit wijzigen in XLR, Coax 1 t/m 3, of Optical 1 t/m 3.
USB-ingang voor pc [16]
Zie afbeelding 5
Sluit deze ingang met de meegeleverde USB-kabel aan op de USB-aansluiting van uw computer.
De RSP-1582 ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geinstalleerd te worden. Het afspelen van audio met een sample freientre tot 96kHz worden ondersteund. De fabrieksinstelling is USB-audioklasse 2.0.
Om audio te kunnen afspelen met USB-audioklasse 2.0 en sample frequencies tot 192kHz zult u de Windows-driver vanaf de cd die bij de RSP-1582 worden geleverd要去en installereren. Ook要去 u de RSP-1582 als volgt omschakelen maar afspelen met USB-audioklasse 2.0:
-
Druk op MENU op het Voorpaneel om het hoofdmenu (MAIN MENU) te openen, selecteer met behulp van de pijltes omhoog/omlaag het menu INPUT SETUP en druk op ENTER.
-
Selecteer met behulp van de pijltjes links/rechts "PC-USB" als ingangsbron (INPUT SOURCE) en selecteer "USB Audio 2.0" als AUDIO INPUT.
- Schakel de RSP-1582 uit en weeer in en herstart uw pc nadat u de USB-audiomodus heeft veranderd. Zo weet u zeker dat beside apparaten goed+zijn geconfigureerd.
Veel geluidsweergavetoepassingen ondersteunen de sample frequente van 192kHz nicht. Controller of uw audiospeler 192kHz ondersteunt en of u geluidsbestanden van 192kHz hebt voor een goede weergave bij deze sample frequente. Het kan ook nodig zich om de audio-driver op uw pc zo te configureren dat deze 192kHz producerert, anders kan uw computer overschaken op een lagere sample frequente. Raadpleeg de documentatie van uw audiospeler of besturingssystem voor meer informatie.
OPMERKING: Voor USB-audioklasse 2.0要去 de driver voor Windows-pc's vanaf de cd-rom die bij de RSP-1582 worden geinstalleerd.
OPMERKING: MAC-computers hebben geen driver nodig om geluidssignalen volgens USB audioklasse 1.0 of 2.0 te ondersteunen, maar het kan wel nodigঃ om ook hier Rotel als audio-uitvoerapparaat te selecteren.
OPMERKING: Na het installereren van de driver kan het nodig+zijn het ROTEL audio-sturprogramma te kiezen uit de audio-/luidsprekerinstellingen op uw computer.
USB-ingang op het voorpaneel
Zie afbeelding 7
Deze aansluiting is geschikt voor Apple-apparaten zoals iPod, iPad en iPhone. Zolang dergelijkke apparaten aangesloten zijn, blijven de iPod- en iPhone-weergaveschemeren actief, zodate u de Zoek- en aftspeelfuncties kunt gebruiken.
Overige aansluitingen
Spanningskeuzeschakelaar
Het apparaat is ingesteld op de juiste spanning voor gebruik in het land waar het apparaat gekocht is. De eindgebruiker behoort de spanningsinstelling Niet te veranderen.
A LET OP: Op het achterpaneel zit een schakelaar voor het kiezen van de juiste wisselspanning. Controller alvorens de stekker in het stopcontact te steken of deze schakelaar op de juiste wisselspanning is ingesteld.
Voedingsang
Uw apparaat van Rotel is in de fabriek geconfigureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt (VS: 120 volt/60Hz AC of Europa (CE): 230 volt/50 Hz AC). De AC-lijnconfiguratie is aangegeven op eenplaatje op het中断paneel van uw apparaat. Steek de meegeleverde kabel in de waarvoort bestemde aansluitingen op dechterkant van het apparaat.
Hoofschekelaar
De große schakelaar op het achterpaneel is een hoofdschakelaar. Als deze in de stand 'uit' staat, is de stroomvoorziening maar het apparaat hebemaal
uitgeschakeld. Als de hoofdschakelaar in de stand 'aan' staat, kutn u met de knop STANDBY op het voorpaneel en de toetsen ON en OFF op de afstandsbediening het apparaat inschaken of op stand-by zieten.
12V TRIG-friggeruitgang 19
Veel versterkers van Rotel bieden de mogelijkheid ze in een uit te schakelen met een 'triggersignaal' van 12 volt. Deze drie aansluitingen leveren dit 12V triggersignaal vanaf de processor. Als het apparaat worden ingeschakeld, wordt er vanaf deze aansluitingen een signal van 12V DC maar de versterkers gestuurd om ze automatisch in te schakelen. Als de processor op STANDBY worden geschakeld, wordt het triggersignaal wegheald en schakelen de versterkers vanzelf uit.
U kunt de automatische trigger-inschakelfunctie gebruiken door een van de 12V TRIG OUT-aansluitingen van de RSP-1582 aan te sluiten op de 12V triggeringang van een versterker van Rotel. Gebruik hiervoorde zwarte 3,5mm triggerkabel die worden meegeleverd bij dit apparaat of bij een versterker van Rotel. Gebruik geen andere kabels voor de triggeraansluiting. Het +12V DC signal verwischijnt bij de "tip"-connector.
OPMERKING: De 12V triggeruitgangen worden zo geconfigureerd dat ze apparaten in verschillende combinaties inschakelen als er specifieke ingangsbronnen worden geactiveerd. Zie de INPUT SETUP menu's in het hoofdstuk Instellen van deze handleiding voor details.
REM IN-aansluiting 20
Deze mini-jack-aansluiting van 3,5 mm ontvangt commandocodes van een infrarood afstandsbedieningsontvanger van een ander merk. U kut deze ingangen voor infraroodsignalen van een afstandsbediening gebruiken als de infrarood ontvanger op de voorkant van de RSP-1582 Niet bereikt kan worden door een zendende afstandsbediening.
Raadpleeg uw geauthoriseerde Rotel-dealer voor nadere informatie over de REM IN-aansluiting.
OPMERKING: De infraroodsignalen uit de REM IN-aansluiting konnen met behulp van externe infrarood emitters of kabels vanaf de IR OUTaansluitingen maar de andere broncomponenten worden doorgestuurd. In het volgende hoofdstuk vindt u hierover meer informatie.
IR OUT-aansluitingen [z]
De aansluitingen IR OUT 1 & 2 sturen de infrarood signalen die binnenkomen op de REM IN-aansluitingen maar een infrarood blaster of emitter die voor de infrarood sensor van een broncomponent is geplaatst. Bovendien konnen IR OUT-aansluitingen met kabels worden aangesloten op andere Rotel-producten met een REM IN-aansluiting.
Met deze uitgangen können infrarood signalen via de RSP-1582 rechtsstreeks aan de infrarood ontvanger op het Voorpaneel of via de REM IN-aansluiting op hetchterpaneel worden "doorgegeven". Dankzij deze functie worden het gemakkelijk andere broncomponenten te besturen als de infrarood ingangen van die componenten Niet bereikbaar zich, bijvoorbeeld omdat ze in een reksysteme of kast geinstalleerd zich.
Raadpleeg uw geautoriseerde Rotel-dealer voor nadere informatie over infrarood emitters en repeatersystemen.
RS232-aansluiting
Voor integratie in computerbesturingsystemen kan de RSP-1582 via RS232 worden bestuurd. Op de RS232-aansluiting past een standardrechte DB-9 mannetje/vrouwtje kabel.
Netwerkaansluiting 10
De netwerkaansluiting is geschikt voor standard RJ-45, CAT-5 kabels. Een netwerkverbinding is Niet vereist voor normala gebruik van dit apparaat. Deze verbinding is alleen maar nodig voor software-updates of voor besturing vanaf een computerbesturingsystem.
Neem voor aanvullende informatie over de aansluitingen, bekabeling, software en besturingscodes voor het via een computer besturen van de RSP-1582 of voor software-updates contact op met uw officiele Rotel-verkoper.
AANSLUITEEN
Een versterker aansluten
Zie afbeelding 3 en 4
De RSP-1582 heeft RCA- en Balanced XLR-uitgangen voor aansluiting op voorversterkers om maximaal ache (zeven bij het gebruik van XLR) luidspreikers in een 5.1-, 6.1-, of 7.1-kanaals surroundssystem aan te sluiten: rechts/ links voor, 2 middenkanalen (1 midden bij het gebruik van XLR), rechts/ links surroundkanalen, en twee kanalen voor middenachter (of voor in de hoogte aan de voorkant). Bovendien zijn er twee subwooferuitgangen.
Om versterkers aan te sluiten, sluit u een audiokabel vanaf elke uitgangsaansluiting aan op de ingang van het versterkerkanaal dat de desbetreffende luidspreker gaat voeden. Sluit bijvoorbeeld de uitgang FRONT L aan op het versterkerkanaal dat de luidspreker linksvoor aanstuurt. In een volledig home theatersysteme brengt u maximaal zeven verschillende aansluitingen tot stand, naast de subwoofer. Deze aansluitingen voor een 5.1-kanaalysysteme zichen voorzien van de aanduidingen FRONT Len FRONT R, CENTER, en REAR L en REAR R. Er zich twee CENTER RCA-aansluitingen; u kunt een van die twee aansluitingen (het maakt Niet uit welke) gebruiven voor een enkel middenkanaal of allebei als u twee middenkanalen hebt. Bij zes- of zevenkanaals systemen brengt u een of twee extra aansluitingen tot stand voor de kanalen voor midenachter. Deze ingangen zich voorzien van de aanduidingen CB1/LVH en CB2/RVH. Gebruik CB1 voor een enkel middenachterkanaal.
In een Dolby PLLz-sytemm sunt u werken met luidsprekers voor de verticale hoogte links (LVH) en de verticale hoogte rechts (RVH) inplaats van middenachter 1 (CB1) en 2 (CB2).
Controleer of elke uitgang op het juiste versterkerkanaal is aangesloten:
-
Sluit de versterker voor linksvoor aan op de aansluiting FRONT L.
-
Sluit de versterker voor rechtsvoor aan op de aansluiting FRONT R.
-
Sluit de versterker voor het middenkanaal aan op de aansluiting CENTER 1 of CENTER 2.
-
Sluit de versterker voor linksachter aan op de aansluiting REAR L.
-
Sluit de versterker voor rechtsachter aan op de aansluiting REAR R.
-
Sluit de versterker voor middenachter links/links verticale hoogte aan op de aansluiting CB1/LVH.
-
Sluit de versterker voor middenachter rechts/rechts verticale hoogte aan op de aansluiting CB2/RVH.
Na het aansluien van de voorversterkeruitgangen configurerert u de RSP-1582 voor het formaat en de stijl van de luidsprekers in uw systemen en kalibreert u de relatieve volumenevus van de luidsprekers met de ingebouwdeteatonen. Zie het hoofdstuk Instellen in deze handleiding.
Een subwoofer aansluten
Zie afbeelding 3 en 4
Om een actieve subwoofer aan te sluiten, sluit u een standard RC:audiokabel of een Balanced XLR-aansluiting vanaf een van de twee aansluitingen met de aanduidig SUB op de ingang van de vermogensversterker van de subwoofer aan. Beide SUB-uitgangen leveren hetzelfde signalaal. Als u slechts een subwoofer aansluit, kut u een van de twee aansluitingen gebruiken. Gebruik beide aansluitingen als u twee subwooers wilt aansluiten.
Na het aansluien van de subwoofer configureert u de RSP-1582 voor het gebruik van de subwoofer en kalibreert u het relatieve volumeniveau van de subwoofer met de ingebouwde testtonen. Zie het hoofdstuk Luidsprekriniveauaust installen in deze handleiding.
OPMERKING: Sluit de RCA- of XLR-kabels aan. Sluit ze NIET allebei opdezelfde versterker aan.
EenDVD-, Blu-ray-speler, kabel-, satellietontvanger, spelconsole en HDTV-tuner aansluten
Zie afbeelding 6 en 10
Bronapparaten zoals Blu-ray,DVD,satelliet,kabel etc.kunnen het beste met HDMI op de RSP-1582 worden aangesloten.Sluit een HDMI-kabel vanaf de uitgang van het bronapparaat op een van de HDMI-ingangen van de processor aan.
Digitale audio-aansluiting: Afhankelijk van hoe uw systeme ingesteld is, kut u de digitale audio-aansluitingen ook aan de HDMI video-ingangen toewijzen.
Sluit de digitale uitgang van de bron op een van de ingangen DIGITAL IN OPTICAL 1-3 of DIGITAL IN COAXIAL 1-3 van de processor aan. Omdat een HDMI-kabel zowel digitale video- als digitale geluidssignalen overdraagt, is eenAPEte digitale audioansluiting in de meeste gevaln Niet nodig.
OPMERKING: Gebruik het INPUT SETUP-schem om het digitale audio-ingangssignaal aan de hierboven gebruikte HDMI-video-ingangsbron toe te wijzen.
Een Blu-ray- ofDVD-speler aansluiten
Zie afbeelding 6
Soms wordenDVD,SACD en andere externel multichannel-processors op de processor aangesloten door gedecodeerde analoge audiosignalen via RCA-kabels te verzenden. EenDVD-speler met HDMI-uitgangen kan digitale signalenrechtstreeksaar de processor sturen die zeervolgensdecodeert.
Analoge aansluitingen: Om een Blu-ray- ofDVD-speler (of een ander apparaat dat multichannel-geluidssignalen decodeert) met analoge aansluitingen aan te sluiten, sluit u audio RCA-kabels aan op de uitgangen van de spelere n op de RCA-aansluitingen met de aanduiding MULTI INPUT op de RSP-1582. Zorg voor een constente aansluiting van de kanalen: sluit het rechtervoorkanaal aan op de ingang FRONT R, etc.
Afhankelijk van de configuratie van uw system bredt u zes aansluitingen (VOOR L & R, SURROUND L & R, MIDDEN en SUBWOOFER), zeven aansluitingen (door MIDDENACHTER toe te voegen) ofacht aansluitingen (met twee extra MIDDENACHTER-of Verticale Hoogte-aansluitingen) tot stand.
De MULTI-ingangen zijn analoge bypassingangen die signalen rechtsstreeks doorgeven aan de volumeregeling en de voorversterkeruitgangen en alle digitale signalverwerking omzeilen.
Digitale HDMI-aansluiting: Als de speler HDMI-uitgangen heeft, kutn u gewoon een HDMI-kabel vanaf de uitgang van de speler op een van de HDMI-ingangen van de processor aansluten. Deze kabel verzendt het videosignal vanaf de speler samen met een digitaal geluidssignaal. Door HDMI te gebruiken voor audio en video kan de processor de multichannel-decodering afhandelen.
Eenscherm aansluiten
Zie afbeelding 10
Sluit een van de HDMI-uitgangen van de RSP-1582 op de HDMI-ingang van uw tv-schem aan. De RSP-1582 heeft twee HDMI-uitgangen. Het OSD menu is slechts via een HDMI-uitgang te zien en deze utgang is geschikt voor retoursignalen (ARC). Deze utgang is op het中断paneel aangeduid met ARC/OSD.
Een cd-speler of XLR aansluiten
Zie afbeelding 8
Digitale audio-aansluiting: Sluit de uitgang van de cd-speler op een van de digitale coax- of optische ingangen van de processor aan. Gebruik het INPUT SETUP-menu om het audio-ingangssignaal aan de ingang CD toe te wijzen (CD is de standardinstelling).
Analoge audio-aansluiting:
Optie 1: Sluit de linker en reckter analoge uitgangen van de cd-speler aan op de ingangen voor AUDIO IN met de aanduiding CD (links en rechts). Bij deze optie worden gebruikgemaakt van de D/A-omzetter van de cd-speler. Afhankelijk van welke DSP-modus er geseleerd is, kan het bij deze aansluitmethode nodig�is dat het analoge signalaal waar een digitaal signal waort omgezet om het te konnen verweken.
Optie 2: Als uw cd-speler (of een ander bronnapparaat) XLR-uitgangsaansluitingen heeft,kest u de XLR-ingangen op de RSP-1582 voor deze aansluiting gebruiken. Sluit de linker enrechtser analogue XLR-uitgangen van het bronnapparaat aan op de ingangen met de aanduiding BALANCED INPUT (links en rechts).Bij deze optie wordt gebruiggemaakt van de D/A-omzetter van de cd-speler.Afhangelijk van welke DSP-modus er gereeteerd is,kan het bij deze aansluitmethode nodig zich dat het analoge signalaar een digitaal signal waert omgezet om het te konnen verwerken.
Hoewel er in principe geen video-aansluitingen zijn voor een cd-speler, kan de RSP-1582 een andere video-ingang aan de CD- or XLR-ingang toewijzen. De Video-opties zijn HDMI 1 t/m 8 (voor), Last Video Source, of Off (uit). De video-ingang HDMI 1 is standard aan CD en XLR toegewezen.
Een Tuner aansluten
Zie afbeelding 9
Digitale audio-aansluiting: Als u gebruikmaakt van een HD-radio of en andere digitale tuner, sluit u de digitale uitgang van de tuner aan op een van uitgangen DIGITAL IN OPTICAL 1 t/m 3 of DIGITAL IN COAXIAL 1 t/m 3 op de RSP-1582.
OPMERKING: Standaard LaTeX de bron Tuner Niet toe dat er een digitale ingang worden geselecteerd. Gebruik Video 1 - 8 om een tuner met een digitale ingang aan te sluiten.
Analoge audio-aansluiting: Als u gebruikmaakt van een tuner, sluit u de analoge uitgangen voor rechts en links vanaf de tuner aan op hetpeer audio-ingangen met de aanduiding TUNER op de RSP-1582.Verbind het rechterkanaal met de ingangsaansluiting R en het linkerkanaal met de ingangsaansluiting L.
Hoewel er in principe geen video-aansluitingen zijn voor een tuner, kan de RSP-1582 een andere video-ingang aan de tinkeringang toewijzen. De Video-opties zijn HDMI 1 t/m 8 (voor), Last Video Source, of Off (uit). De video-ingang HDMI 1 is standard aan de tinkeringang toegewezen.
Een iPod/iPhone aansluiten
Zie afbeelding 11
Sluit de iPod/iPhone op de USB-aansluiting op het voorpaneel aan.
OPMERKING: De audio-ingangen CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH en TUNER zich en fabriek op de video-ingang HDMI 1 ingesteld. Dit kan worden gewijzigd in HDMI 1 t/m 8, Last Video Source, of Off (uit).
De RSP-1582 bedienen
Gezien het groe aantal functies, instellenen en opties is deze Rotei RSP-1582 opvallend gemakkelijk te bedieren. Dit apparaat wordt vooral bediend via de OSD-menuschermen die u door verschillende keuzeopties leiden.
Om u te helpen ontdekken hoe u het apparaat het gemakkelijkst kutn bedieren, begint dit hoofdstuk van de handleiding met een uitleg over de basisindeling en -functies van het voorpaneel en de afstandsbediening. Daarna volgt een uitleg over de basisbedieningshandelingen, zoals het apparaat in- en uitschakelen, het volume aanpassen, een bron selecteren om die beluisteren, etc. Daarna krijt u een gedetailleerde beschrijving van surroundmodi en van hoe u het apparaat voor verschillende soorten opnamen kut configureren. Al deze functies kannen tijdens het normale gebruik van dit apparaat worden gebruikt. In het LASTe hoofdstuk van de handleiding (Configuratie) worden opties beschreiben die u kut selecteren tijdens het installereren en configureren van het apparaat. Een groot aanlal van deze opties hoeft u maar eenmaal in te stellen, waarna u er nooit meer waar hoeft om te kijken.
In deze handleiding verwijzen cijfers in vierkantjes waar de afbeelding van het apparaat vooraan in deze handleiding. Letters met een cirkel eromheen verwijzen waar de afbeelding van de afstandsbediening. Waar u.beide aanduidingen ziet, is de functie zowel op het voorpaneel van het apparaat als op de afstandsbediening aan te treffen. Als u slechts eén van.beide
aanduidingen ziet, dan treft u die functie alleen maar op het hoofdapparaat of alleen op de afstandsbediening aan.
Overzicht voorpaneel
Hieronder vindt u een kort overzicht van de bedieningselementen en functies op het voorpaneel van het apparaat. Nadere informatie over het gebruik van deze bedieningselementen vindt u elders in deze handleiding, bij de beschrijvingen van de diverse taken.
Display op voorpaneel
Het display op het Voorpaneel maar het volledige OSD-menu van het apparaat zich. Als het OSD Niet in gebruik is, maar het display de geselecteerde bron en de audiomodus zich die door het apparaat ontvangen of verwerkt worden.
Afstandsbedieningssensor
Deze sensor ontvangt infraroodsignalen van de afstandsbediening. Blokker\ deze sensor Niet.
OPMERKING: De overige toetsen en bedieningselementen op het voorpaneel worden beschreiben in het hoofdstuk met het Overzicht van toetsen en bedieningselementen.
Overzicht afstandsbediening
De RSP-1582 worden geleverd met een gemakkelijk te gebruiken afstandsbediening van het type RR-CX100. De RR-CX100 kan zo worden ingesteld dat infrarood codeset 1 of infrarood codeset 2 worden gebruikt als het apparaat conflicten oplevert met andere modellen van Rotel. Druk de TUN-toets en 1 (of TUN en 2 voor codeset 2) tegelijkkertijd in en houd ze ca. 5 seconden ingedrukt tot de achtergrundverlichting van de afstandsbediening gaat knipperen enervoigens uit gaat en laat daarna de beide toetsen los. Hiermee worden de afstandsbediening ingesteld op het gebruik van codeset 1 (of codeset 2 als TUN en 2 ingedrukt worden gehouden). Het menu System in het OSD bevat een configuratie-optie om de processor op codeset 1 of codeset 2 in te stellen. De fabrieksinstelling voor de afstandsbediening en de processor is codeset 1.
Met de RR-CX100 kan ook een aangesloten cd-speler van Rotel worden bediend. De functies die dan bediend konnen worden zichen onder andere afspelen, stoppen, pauzeren, volgend nummer, vorig nummer, snel vooruit, snel terug. U kutunt deze functies activeren door de toets CD op de afstandsbediening in te drukken. Als de cd-speler is verbonden met de brongang XLR, kutu deze functies met de XLR-toets activeren. Om de functies voor de cd-speler activeren nadat u op de XLR-toets hebt gedrukt, drukt u de toets XLR en de cijfertoets 1 en en houdt u deze 5 seconden ingedrukt totdat de leds van de achtergrundverlichting gaan knipperen 2 keer. Laat de toetsen daarna weer los. Om de CD functies uitschakelen, drukt u de toets XLR en de cijfertoets 0 en en houdt u deze 5 seconden ingedrukt totdat de achtergrundverlichting gaat knipperen.
De transporttoetsen werkken alleen voor het bedieren van de cd-speler nadat de toets CD of XLR op de afstandsbediening worden ingedrukt. Als er op de afstandsbediening een andere ingangsbron worden geselecteerd, geen deze toetsen Niet longer de infrarood transportcommando's voor de cd-speler.
Overzicht van toetsen en bedieningselementen
In dit hoofdstuk vindt u een basisoverzicht van de toetsen en bedieningselementen op het voorpaneel en op de afstandsbediening. U vindt gedetailleerde instructies over het gebruik van deze toetsen in de uitgebrechtere aanwijzingen in de volgende hoofdstukken.
Toetsen STANDBY en AAN/UIT
Met de STANDBY-toets op het Voorpaneel en de AAN/UIT-toets op de afstandsbediening kunt u het apparaat in- en uitschakelen. De hoofdschakelaar op hetchterpaneel moet in de stand AAN staan, anders werkdt de standby-functie vanaf de afstandsbediening Niet.
VOLUME-draaiknop en toeiten voor VOLUME OMHOOG/OMLAAG 4
De toetsen voor VOLUME OMHOOG/OMLAAG op de afstandsbediening en de grote draaiknop op het Voorpaneel zijn de basisbedieningselementen voor de volumeregeling. Hiermee past u het uitgangsiveau van alle kanalen tegelijk aan.
Toets DISPLAY (DISP)
Druk op deze toets om het huidige volume wee ter geven.
Toets MENU/SETUP
Pijtjestoetsen en Entertoets ①
Met de toets MENU/SETUP geeft u het OSD-instelschemm waar op het voorpaneel en het voor HDMI OSD geschikte scherm. Druk nogmaals op de toets MENU/SETUP om dit menu te deactiveren. Met de pijlen omhoog/ omlaag/naar links/naar rechts en de ENTER-toets op de afstandsbediening of op het voorpaneel kut u de verschillende menu's oproepen.
MUTE-loets
Druk eenmaal op de MUTE-toets om het geluid uit te schakelen. Dit wordt verzolgens aangegeven in het display op het voorpaneel en op het scherm. Druk de toets nogmaals in om het volumeeer op het oude niveau te herstellen.
INPUT-toeisen
Met de INPUT-toelsen op het Voorpaneel(Int)kunt u het menu met ingangsbronnen weergeveen. U kunt de ingangsbron veranderen door de gewenste bron te selecteren met de pijtjastroeuten en op de ENTER-toets op het Voorpaneel te drukken. Met de toetsen voor de verzillende ingangen op de afstandsbediening kunt u direct de bron wijzigelen door op de gewenste brongingang te drukken.
SUR+toetsen
De toets SUR + op de afstandsbediening of op het voorpaneel waar informatie over de surroundmodus voor de actuel geselecteerde bron zien. U kutn de standard DSP-modus voor elke bron in het Setup-menu instellen. Druk een aantal malen op de toets SUR + om door de beschikbare DSP-modi te lopen.
OPMERKING: Welke digitale signaalverwerkingsopties (DSP-opties) er beschikbaar zijn, is afhankelijk van welke soort broningang geselecteerd is. Niet alle DSP-opties�in alle analoge of digitale ingangsmodi beschikbaar.
Met andere toetsen op de afstandsbediening kunt u bepaalde DSP-modi direct oproepen.
2CH: Verandert de audiomodus in STEREO, DOWN MIX of BYPASS.
BYPASS: Er vindt—helemaal geen digitale signalverwerking (DSP) plaats.
PLCM: Schakeltussen de verschillende Pro Logic DSP-opties, waaronder Movie, Music en Game.
Toelsen voor afspelen/weergen
Met deze toeken Aunt u een aantal basisfuncties voor IPod/USB AUDIO bedieren, waaronder Afspelen, Stoppen, Pauzeren, Volgend nummer, Vorig nummer.
DIM-toets ③
Met deze toets kunt u de lichtsterkle van het display op het voorpaneel dimmen.
OPMERKING: Aanpassingen die met de toets ① worden gedaan, zich slechts tijdelijk en worden Niet opgeslagen als het apparaat wordenuitgeschakeld.
Toetsen SUB, CTR, REAR
Met deze toetsen kut u de luidsprekerinstelling oproepen en hetuitgangsiveau van elke luidspreker in het systeme aanpassen. Met de pijlen omhoog en omlaag op de afstandsbediening kut u de waarden wijzigen. Dit is slechts een tijdelijke wijziging. Blijvende wijzigingen brengt u aan via het menu SPEAKER LEVEL SETUP in het OSD.
MEM-toets
Deze toets heeft geen functie bij de RSP-1582 en worden alleen gebruikt voor de voorkeuzenzenders van een tonerproduct van Rotel.
LIGHT-toets
Als u deze toets indrukt, worden de allergrundverlichting van de afstandsbediening ingeschakeld. Dit kan handig zich in een ruimte met weinig Licht.
ZAKLAMP-functie
Als u de LIGHT-toets (N) ingedrukt houdt 3 seconden, kurz u de afstandsbediening als een soort van zaklamp gebruiken om voorwerpen te vinden in een ruimte met weinig Licht, zoals een ruimte waar men een film aan het kijken is.
In het algemeen worden de aangesloten digitale bronnen automatisch gedecodeerd en worden ze herkend aan de hand van een "herkenningsteken" in de digitale opname dat aan de processor doorgeeft welk decodeerformaat er gebruikt要去en. Als er bijvoorbeeld een Dolby Digital 5.1 of DTS 5.1 surroundsgnaal worden herkend, activeert de processor de juiste decodering.
Het apparaat za DTS-ES Matrix 6.1 of DTS-ES Discrete 6.1 discs herkennen en DTS-ES Extended Surround-decodering activeren. Dolby Digital Surround EX-opnamen worden ook automatisch gedecodeerd (hoewel Niet alle Surround EX-dvd's over het noodzakelijkige herkenningsteken beschikken en het nodig kan zichn Surround EX-decodering hier handmatig te activeren).
Het apparaat herkent ook Dolby True HD en DTS-HD Master Audio automatisch.
Dit geldt ook voor een digitaal ingangssignaal vanaf een standard cd, een DTS 96/24-disc of een DTS-ES 96/24-disc. Deze worden ook automatisch herkend en op de juiste wijze in 2CH-stereo gedecodeerd.
De signaalverwerking van Dolby Pro Logic IIx/IIz kan zo worden ingesteld dat deze automatisch actief is in alle 6.1- of 7.1-kanaaals systemen die met een (of meer) middenachterluidspreker(s) zijn geconfiguigeerd. Dit zorgt voor de juiste 'extended' surrounddecodering van alle multichannel digitale signalen, zichs indien die anders nicht automatisch de juiste 'extended' surroundmodus zonden activeren.
In veel gevalen zal de processor ook een digitaal signal met Dolby Surround-codering herkennen (zoals de standardsoundtrack op veelDVD's) en Dolby Pro Logic II- decoding activeren. Bovendien kutu via het INPUT SETUP-menu een standard surroundmodus instellen voor elke ingang (zie het hoofdstuk Instellen in deze handleiding).
In combinatie met de automatische herkenning van Dolby Digital en DTS zorgt deze standard surroundinstelling ervoor dat het gebruik van de surroundmodi van de processor volledig automatisch worden. Als u bijvoorbeeld de modus Dolby Pro Logic II movie als standard instelt voor alle beeldbronnen, decodeert de processor Dolby Digital- en DTS-soundtracks automatisch als die worden afgespeel den gebruikt hij Pro Logic II matrix-decodering voor alle andere opnamen.
Voor stereobronnen Zoals CD en Tuner zou u de STEREO-modus als standard voor 2-kanaals weergave hunnen selecteren of Dolby Pro Logic II Music als u muziekbronnen liever met surroundgeluid hoor.
OPMERKING: Een digitaal signalaal dat de processor binnenkomt, za herkend en op de juiste wijze gedecodeerd worden. Op een Blu-ray metmeer soundtracks kan hetECHter nodig zichin de spelere voor het gewenste signalaal en coderingstype in te stellen. Het kan bijvoorbeeld nodig zichin het menusysteme van de spelere te gebruiken om de Dolby Digital True HD- of DTS-soundtrack te selecteren in plaats van de standard Dolby Digital 2.0 Dolby Surround-soundtrack.
Handmatig een surroundmodus kiezen
De combinatie van automatische herkenning van Dolby Digital en DTS-opnamen en het instellen van standard surroundmodi voor elke ingangsbron tijdens het instellen van de processor maakt het möglichk de surroundmodi volledig automatisch te gebruiken. Voor veel gebruikers za deze automatische selectie van de surroundmodus (vrijwel) al hun luisterbehoeften afdekken.
Voor gebruikers die liever zich de surroundmodi instellen, beschikken de afstandsbediening en het voorpanel over toetsen waarmee handmatig een surroundmodus kan worden geselecteerd die nicht automatisch herkend worden, of waarmee, in sommige gezallen, een automatische instelling kan worden onderdukt.
U要去 de via het voorpaneel en/of afstandsbediening beschikbare handmatige instellenen gebruiken om de volgende geluidsformaten af te spelen:
- Standaard 2-kanaals stereo (alleen luidsprekers links en rechts) zonder surround-signaalverwerking.
- Dolby Digital 5.1- of DTS-opnamen als een 'downmix' over tweekkanalen afspelen.
- Dolby 3-kanaals stereo (links/rechts/midden)uit 2-kanaals opnamen.
- 5-kanaals of 7-kanaals stereo uit 2-kanaals opnamen.
- Dolby Pro Logic II cinema- of music mode matrix-decoding van 2-kanaals opnamen.
-
DTS Neo:6 cinema- of music mode matrix-decoding van 2-kanaals opnamen.
-
Dolby Digital Surround EX-decoding van Dolby Digital 5.1-kanaals opnamen of Dolby Digital Surround EX discs die nicht automatisch gedecodeerd worden.
OPMERKING: OPMERKING: DTS-, DTS-ES Matrix 6.1-, DTS-ES Discrete 6.1-, DTS 96/24-, DTS-ES 96/24-, DTS-HD-, Dolby Digital-en Dolby TrueHD-signalen worden automatisch herkend en künnen nicht worden onderdrukt. U kurz er darüber voor kiezen om Dolby Digital Surround EX-decoding te gebruiken voor al het bronmaterialiak met Dolby Digital 5.1. U kurz ook een 'downmix' toepassen op Dolby Digital 5.1- of DTS 5.1-opnamen om ze via twee kanalen af te spelen.
- PCM 2-kanaals (niet 96kHz ) digitale signalen können worden onderdrukt en omgeschakeld waar Dolby Pro Logic II, Dolby 3-Stereo, DTS Neo:6, 5CH Stereo, 7CH Stereo, en Stereo.
- Dolby Digital 2-kanaals stereo kan worden onderdrukt en omgeschakeld waar Dolby Pro Logic II, Dolby 3-Stereo en Stereo.
Hieronder worden in detail beschreiben welke handmatige surroundopties er beschikbaar zijn voor elk type opname:
Dolby Digital/TrueHD discs Dolby Digital Surround EX discs
Dolby Digital-decodering wordt automatisch gedetecteerd en kan nicht worden onderdrukt. U kurz er darüber voor kiezen om 5.1-kanaalns opnamen slechts via twee kanalen te latent afspelen. In een 6.1- of 7.1-kanaalssystemeikunt u ook Dolby Surround EX, Dolby Pro Logic Ilx Music, Dolby Pro Logic Ilx Cinema (alleen 7.1-kanaalss) kiezen.
U kurz de surroundmodus veranderen door op de toets SUR+ op de afstandsbediening of het voorpaneel te drukken en daarmee de beschikbare opties te doordlopen. Met de toets 2CH op de afstandsbediening worden alle multichannel-signalen geschikt gemaakt voor afspelen als 2-kanaals stereo.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signal van de ingangsbron bipaalt welke surroundopties er beschikbaar zijn en geselecteerd+kennen worden.
Dolby Digital 2.0 discs
Dolby Digital-decodering wordt automatisch gedetecteerd en kan nicht worden onderdukt. U kuntECHTER ook kiezen voor 2-kanaals weergave,5.1-kanaals weergave met Pro Logic II matrix surround,6.1/7.1-kanaals weergave met Pro Logic Ilx/Ilz matrix surround, of Dolby 3-Stereo weergave.
U kurz de surroundmodus veranderen door op de toets SUR+ op de afstandsbediening of het voorpaneel te drukken en daarmee de beschikbare opties te doorkopen. Met de toets 2CH op de afstandsbediening worden alle multichannel-signalen geschikt gemaakt voor aftspelen als 2-kanaals stereo. Met de toets PLCM op de afstandsbediening kurz u schakelen:tussen Pro Logic Ilx Cinema (Movie), Music of Game.
DTS/DTS-HD 5.1 discs
DTS 96/24 discs
DTS-ES 6.1 discs
DTS-decodering worden automatisch herkend en kan nicht worden onderdrukt. U=kunt er darüber voor kiezen om 5.1-kanaals opnamen slechts via twee kanalen te latent afspelen.
U kunt de surroundmodus veranderen door op de toets SUR + op de afstandsbediening of het Voorpaneel te drukken en daarmee de beschikbare opties te doorlopen. Met de toets 2CH op de afstandsbediening worden alle multichannel-signalen geschikt gemaakt voor afspelen als 2-kanaals stereo.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signal van de ingangsbron bepaalt welke surroundopties er beschikbaar zijn en geselecteerd+kennen worden.
Digitale stereodiscs
Deze grop van opnamen omvat alle Niet-Dolby Digital 2-kanaals signalen vanaf de digitale ingangen van de processor. U kut deze opnamen weergeven in de modi 2-CH Stereo, Dolby 3-Stereo, 5-CH Stereo, 7-CH Stereo. U kut ook gebruikmaken van Dolby Pro Logic II matrix surround (5.1-kanaals systemen), Dolby Pro Logic IIx Music (6.1/7.1-kanaals systemen), Dolby Pro Logic IIx Cinema (6.1/7.1-kanaals systemen), Dolby Pro Logic IIz (7.1-kanaals systeme) of DTS Neo:6 surroundmodi.
Alle instellingen voor lagetonenbeheer (luidspekerformaat, subwoofer en crossover) zijn van kracht bij digitale stereo-ingangssignalen.
U kunt de surroundmodus veranderen door op de toets SUR + op de afstandsbediening of het Voorpaneel te drukken en daarmee de beschikbare surroundopties te doorlopen. Met de toets 2CH op de afstandsbediening worden alle multichannel-signalen geschikt gemaakt voor afspelen als 2-kanaals stereo. Met de toets PLCM op de afstandsbediening kunt u schakelenussen Dolby PLLx Cinema (Movie), Music of Game.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signal van de ingangsbron bepaalt welke surroundopties er beschikbaar zijn en geselecteerd+kennen worden.
Analoge stereo
Deze soit opname omvat alle conventionele stereosignalen vanaf de analoge ingangen van de processor, waaronder analoge geluidssignalenuit cd-spelers, FM-tuners etc.
Voor analoge stereo-ingangssignalen moet u kiezen hoe u ze door de processor wilt latent verwerken. De analoge bypass-modus is een optie. In deze stand worden het stereosignalrechtstreeks waar de volumeregeling en de uitgangen geleid. Deze stand is zuivere 2-kanaals stereo en alle digitale schakelingen worden dan omzeild. Geen van de functies voor lagetonenbeheer, luidsprekerniveau-installingen, EQ-instlingen of vertragingsinstelleningen is actief. Er is geen subwooferuitgang. Er wordenrechtstreeks een signal met het volledige bereik maar de luidsprekers links-en rechtsvoor gestuurd.
De andere optie zet de analoge ingangssignalen in digitale signalen om en stuart ze door de digitale processors in de RSP-1582. Bij deze optie kuren alle functies actief zich, inclusief de instellingen voor lagetonenbeheer, crossovers, subwooferuitgangen, EQ-instellingen etc. In deze modus kut u diverse surroundmodi selecteren, waaronder 2-CH Stereo, Dolby 3-Stereo, 5-CH Stereo, 7-CH Stereo. U kut ook de surroundmodi Dolby Pro Logic II of Pro Logic Ilx of DTS Neo:6 gebruiken.
U kunt de surroundmodus veranderen door op de toets SUR+ op de afstandsbediening of het Voorpaneel te drukken en daarmee de beschikbare surroundopties te doorlopen. Met de toets PLCM op de afstandsbediening kunt u schakelenussen Pro Logic Ilx Cinema (Movie), Music of Game.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signal van de ingangsbron bepaalt welke surroundopties er beschikbaar zijn en geselecteerd+kennen worden.
BASISFUNCTIES
In dit hoofdstuk worden de basisbedieningselementen van de RSP-1582 en de afstandsbediening behandeld.
Ingangen kiezen
U kunt alle mogelijke broningangen voor geluid en/of video selecteren:VIDEO 1 - 8, CD, PHONO, XLR, MULTI INPUT, USB, PC-USB, BLUETOOTH of TUNER.
U kunt de brongingangen op uw eigien voorkeuren aanpassen door in het menu INPUT SETUP aan te geven welke HDMI-ingang als videobron moet worden gezruikt. De ingangen Video 1 t/m 8+kunnen ook zo worden geconfigureerd dat ze alle analoge en digitale geluidsbronnen accepteren. Standaard is de geluidsbron ingesteld op HDMI Audio.
Als u de brongingang hebt geconfigureerd, kurz u met de INPUT-toetsen de gewenste ingangen kiezen.
- Druk op de INPUT-toets op het voorpaneel [5] en ga met behulp van de pijljiestoeten aan de geseleeteerde brongingang, zoals CD, Tuner, Video 1 etc., en druk daarna op ENTER.
- Met de toets voor het kiezen van de brongingang op de afstandsbediening
M kun t u de gewesnte bron kiezen:
OPMERKING: In aanvulling op het selecteren van analoge of digitale signalen kut u via de configuratie-opties ook uw eigien aanduidingen (namen) instellen voor alle ingangen en een standard-surroundmodus voor elke video-ingang selecteren.
USB/iPod gebruiken
iPod/iPhone-aansluiting
- Met de juste USB-kabel kutu een iPod/iPhone op de USB-ingang op de voorkant van de RSP-1582 aansluiten.
- De iPod/iPhone streamt digitale muzieksignalenaar het apparaat. Vanaf de iPod/iPhone kut u de af te spelien muziek selecteren en het afspelen bedieren.
- Het scherm van de iPod/iPhone blijf actief zolang de iPod/iPhone op het apparaat is aangesloten.
Toetsen voor het besturen van het afspelen/weergeven
De 'transportfuncties' zijnijdens het afspelen vanaf de afstandsbediening beschikkaar. Deze functies zijn onder andere afspelen, stoppen/pauzeren, volgende nummer, vorige nummer.
Bluetooth
Bluetooth-verbinding
Met de Bluetooth-functionie kurz u draadloos muziek streamen vanaf uw apparaat, zoals een mobiele telefoon, waarop Bluetooth is ingeschakeld. Selecteer de ingang BLUETOOTH (BT) op de RSP-1582. Activeer Bluetooth op uw apparaat (mobiele telefoon etc.) en LAST het apparaat maar andere Bluetooth-apparaten zoeken. Selecteer "Rotel RSP-1582" en maak er verbinding mee. Zodra de verbinding is gemaakt, kun u muziek gaan streamen maar de RSP-1582.
OPMERKING: De Bluetooth-functionie op de RSP-1582 Bluetooth is compatibel met APTX. Dit stelt u in staat muziek met een verliesloze cd-kwaliteit te streamen.
OPMERKING: Bij sommige Bluetooth-apparaten要去 opniewe verbinding make n met de RSP-1582 als het apparaat uitgeschakeld is geweest. Mocht zich dit voordoen, doorloop dan de bovenstaande stappen om opniewe verbinding te make.
PC-USB op de haltenkant
PC-USB-aansluiting op de achterkant
In de USB-ingang met de aanduiding PC-USB op de achterkant past een type-B USB-stekker. Deze ingang accepteert PCM-geluidssignalen die vanaf uw computer worden verzonden, tot een resolutie van 24 bits/192kHz.
OPMERKING: Het kan nodig zichn de USB-driver, die u kurz vinden op de bij de RSP-1582 meegeleverde cd, te installeren als uw computer de RSP-1582 Niet als audiodriver herkent nadat de kabels zichn aangesloten.
OPMERKING: Voor Mac-computers is geen driver nodig.
INSTellen
De Rotel RSP-1582 beschicht over twee soften informatiadisplay om u te helpen het systeme te bedieren. Het eerste bestaat uit eenvoudige statusmeldingen die op het tv-schem verschijnen als er primaire instellening (Volume, Ingang etc.) worden gewijzigd.
Er is te allen tijde een uitgebreider OSD-menusystem Beschikkaar door op de toets SETUP H op de afstandsbediening of de toets MENU 7 op het voorpaneel te drukken. Deze OSD-menu's leiden u door het configuratie en instelproces van de RSP-1582. De instellingen die uijdens het configureren aanbrengt worden als standardinstelleningen in het geheugen opgeslagen en u hoeft deze instelleningen Niet opnieuw aan te brengen als u het apparaat gewoon gaat Gebruiken.
U=knt de OSD-men's op versuschillende talen instellen. Voorin deze handleiding is de standard Engelstalige versie van alle hoofdmen's te zien. Als uw taal beschikbaar is, worden die menu's in de instructies getoond. Als u nu eerst de standardtaal Engels waar een andere taal wilt omstellen, ga dan maar de instructies voor het menu SYSTEM SETUP vierderop in deze handleiding. Vanuit dit menu kunt u de displaytaal wijzigien.
Basisinformatie over het menu
Pijljestoetsen
De volgende toetsen op de afstandsbediening worden gebrukt om te navigeren in het OSD-menu
SETUP-toets: Druk deze toets in om het HOOFDMENU weer te geven. Als u op deze toets drukt verwij er al een menu zichtbaar is, sluit u daarmee het OSD en keert u terug maar normale bediening.
Pijtjes omhoog en omlaag: Met deze toetsen kutu omhoog of omlaag lopen in de lijsten met menu-opties die u op de OSD-schemen ziet.
Pijltjesaarlinksenaarrechts:Metdezetoetskunutudactuele instellingen voor een geselecteerde menu-optie op OSD-schemen wizigen.
ENTER-toets: Druk op ENTER om een instelling te bevestigen.
BACK-toets: Druk op BACK om terug te gaan maar het vorige menu
Hoofdmenu
Het hoofdmenu (MAIN MENU) biedt toeing to OSD-schemen voor diverse configuratieopties. U bereikt het hoofdmenu door de toets SETUP op de afstandsbediening of de toets MENU 7 op het voorpaneel in te drukken. U kunt waar het gewenste menu gaan door de cursor met de pijltes omhoog/omlaag op de afstandsbediening of op het voorpaneel te verplaatsen en op de toets ENTER op de afstandsbediening of het voorpaneel te drukken. Druk nogmaals op de toets SETUP/MENU of selecteer "EXIT" op het OSD-schem om het instellen te beeindigen en het apparaat weer gewoon te gaan gebruiken.
Ingangen configureren
Een belangrijke stap bij het instellen van het apparaat is de verschillende brongingangen met behulp van de INPUT SETUP-schemen instellen. Door deze ingangen te configureren Aunt u standardinstelleningen aanbrengen, waaronder de soort ingangsansluiting, de gewenste surroundmodus, uw eigen benamingen die in de schermen verschijnen als er een bron worden geselecteerd en nog veel meer. De volgende OSD-menu's worden gebruikt om de ingangen te configureren.
Ingangen instellen
Met het INPUT SETUP-menu kut u de brongingangen configureren; u opent dit menu via het hoofdmenu. Het scherm biedt de volgende opties die u kut selecteren door de cursor met de pijltjes omhoog/omlaag op de gewenste regel te plaatsen:
SOURCE: U sunt deze ingang anders instellen zodat er een specifiek ingangssignaal worden gekozen voor het configureren(CD, TUNER,VIDEO 1 t/m 8, USB, PC-USB, XLR, PHONO, MULTI INPUT & BLUE TOOTH).
NAME: De nom van de bron kan hier eigen voorkeur worden aangepast.
U kunt bijvoorbeeld VIDEO1 de nom "TV" geven. De standardnaam bij NAME is bezelfde nom als die bij de SOURCE wordt aangegeven. Plaats de cursor op deze optie en druk op ENTER op de afstandsbediening of het Voorpaneel. U gaat dan hier het submenu SOURCE NAME EDIT.
-
Druk op de pijlitiesaar links/rechts op de afstandsbediening of op het voorpaneel om de eerste letter te veranderen door de lijst met beschikbare tekens te doorlopen.
-
Druk op de toets ENTER op de afstandsbediening of het Voorpaneel om die letter te bevestigen enaar de volgende positie te gaan.
-
Herhaal stap 1 en 2 totdat u alle acht de tekens hebt ingevoerd. Met de LASTste keer dat u nu op de ENTER-toets drukt, slaat u de neue aanduiding op. Of selecteer de knop 一 ^ op het scherm om de invoer te bevestigen als u minder dan acht tekens wilt invoeren.
VIDEO INPUT: Hiermee selecteert u de videobron die u op het tv-schem wilt latent weergeven. Wijs dele seingang aan een broncomponent toe die u heb t aangesloten; u kunt hiervoor kiezen uit HDMI 1 t/m 7 en HDMI Font. Voor bronnen die alleen geluid afgeven (zoals een cd-speler) zou u in principe OFF selecteren, zodat er geen beeld worden weergeveen. U kunt de videobron ook instellen op "LAST Video Source" (Laatste) zodat de vorige videobron Niet wordt gewijzigd als uaar de opgegeven video-ingang schakelt. Deze functie is handig als u alleen maar het geluid wilt veranderen en u de laatst weergeveen videobron wilt blijven bekijken.
AUDIO INPUT: Wijst een fysielse ingangsaansluiting toe voor gebruik voor de bron die wordt getoond in de eerste regel van het menu. Dit kan OPTICAL 1-3, COAXIAL 1-3, ANALOG 1-4, HDMI Audio, TUNER, MULTI INPUT, XLR, PHONO, CD, BLUETOOTH, USB of PC-USB zijn.
OPMERKING: U kurz optische, coaxiale, XLR en CD ingangen toewijzen aan de ingangsbron CD of Video 1 t/m 8.
OPMERKING: Audio-ingangen is nicht beschikbaar voor de XLR, PHONO, TUNER, MULTI INPUT, BLUETOOTH of USB-ingang bron.
Als de ingangsbron worden geseleeteerd als "PC-USB"kest u AUDIO INPUT veranderen in "USB Audio 1.0" of USB Audio 2.0". Voor USB Audio Class 2.0 kan het nodig zich de pc-driver te installereren. Meer informatiektucht u vinden in het hoofdstuk over PC USB in deze handeiding.
TRIGGER OUTPUT: De RSP-1582 heeft drie 12V triggeruitgangen (met de aanduidingen 1 t/m 3) die een signal van 12V DC leveren om andere componenten in te schakelen. Met deze menu-optie worden bepaalde 12V triggeruitgangen ingeschakeld als de aangegeven ingangsbron geseleerd wordt. U=knt de ingang VIDEO 1 bijvoorbeeld zo instellen dat die de 12V trigger voor uwDVD-speler inschakelt. U=knt elke willekeurige combinatie van triggeruitgangen voor elke bron programmeren.
- Plaats de cursor op de optie "TRIGGER OUTPUT" en druk op de ENTER-toets op de afstandsbediening of het voorpaneel.
- Druk op de pijltjes omhoog/omlaag op de afstandsbediening of op het voorpaneel om de eerste positie van blanco waar 1 te veranderen (en zo TRIGGER 1 voor die bron te activeren) en gebruik de pijltjes waar links/rechts om maar de volgende positie te gaan.
- Herhaal dit totdat alle drie de posities waar wens zich ingesteld. Met de laatste keer dat u nu op de ENTER-toets drukt, bevestig u uw keuze.
OPMERKING: De 12V trigger-uitgang 1 is standard ingesteld om te worden ingeschakeld voor alle ingangsbronnen. Je kan het uitschakelen van de stappen als hierboven.
DEFAULT MODE: Met de instelling DEFAULT MODE kut u een standard surroundmodus instellen voor elkbronggang. Deze standardinstelling worden gebruikt tensij het bronmaterialiaal automatische decodering van een specifiek type triggert of tensij de standardinstelling tijdelijk worden onderdrukt door de toetsen voor de surroundmodi op het Voorpaneel of de afstandsbediening.
Opties voor de standard-surroundmodi zijn: Dolby PLLx, Dolby 3 Stereo, 5-kanaals stereo, 7-kanaals stereo, PCM 2 CH, DTS Neo:6, Analog Bypass (alleen voor een analogog ingangssignaal) en Source Dependent (bronafhankelijk).
OPMERKING: De volgende soorten digitale discs of bronmaterialiaal worden meestal automatisch herkend en de juiste decoding worden geactiveerd zonder dat enige handeling of instelling vereist is: DTS, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1, Dolby Digital, Dolby Digital Surround EX, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby Digital 2-channel, PCM 2-Channel, PCM 96kHz en MP3.
Aangezien Dolby Digital 5.1- en DTS-bronnen automatisch herkend en gedecodeerd worden, geeft de standardinstelling meestal aan het apparaat aan hoe dit een 2-kanaals stereosignaal moet verwerken. U kunt bijvoorbeeld instellen dat uw CD-ingang automatisch 2-kanaals stereo weergeeft, de standardinsteling voor ingangen voorDVD en een spelcomputer op Dolby Pro Logic II voor matrix-gecodeerd Dolby surroundmaterial instellen en de TUNER-ingang standard op 5 Channel Stereo instellen.
In sommige gezallen kan de standardinstellung handmatig worden onderdrukt met de toets SUR+ op de afstandsbediening of het voorpaneel, of met de toeelsen 2CH, PLCM, BYPASS op de afstandsbediening. Zie het hoofdstuk over Handmatig selecteren van surroundmodi in deze handleiding voor nadere informatie over welke instellenen onderdrukt konnen worden.
Twee van de standard surroundinstellenen die via dit menu beschikbaar zijn bieden extra keuze-opties. Dolby Pro Logic II-decodering biedt de keuzeuit instellenen voor Movie, Music, Game etc. DTS Neo:6-decodering biedt ook diverse CINEMA- en MUSIC-instellenen. Als u Dolby Pro Logic II of DTS Neo:6 selecteert met deze menu-optie, worden ook de actuel gekozen instelling op de regel DEFAULT MODE getoond. Om van MUSIC waar andere modi over te schakelen opent u hetsubmenu door op ENTER te drukken op de afstandsbediening of het Voorpaneel.
AUDIO DELAY: Wordt ook wel de "lipsynchronisatie-vertraging" genoemd. Deze instelling vertraagt het geluidssignaal voor een ingang met de aangegeven waarde die past bij de video-ingang. Deze functie kan nuttig zijn als het videosignaal更是 wordt vertraagd dan het geluidssignaal, hetgeen soms het geval is bij opgeschaalde digitale tv-processors.
De beschikbare instellingen lopen van 0 ms tot 500 ms, in stappen van 10 ms. De instelling worden voor elke ingang apart opgeslagen en is verwolgens de standarda audiovertraging elkereer dat de ingang in kwestie geseleeteerd worden.
LEVEL ADJUST: Met deze functie=kunt u het volumeniveaulager instellen dan dat van de andere ingangen. Deze functie is handig voor bronnen waarvan het volume allijk hoger is dan dat van andere bronnen in het systeme.
Druk op de toets SETUP op de afstandsbediening of op de toets MENU op het voorpaneel om het menu af te sluiten en de normale bediening te hervatten.
Multi Input-ingangen instellen
Als de bron MULTI INPUT geselecteerd worden in het menu INPUT SETUP, veranderen de opties die beschikkaar zijn. Dit is,ondat deze ingangen direkte analoge ingangen zijn en de digitale signaalverwerking van het apparaat omzeilen. De opties AUDIO INPUT, DEFAULT MODE en AUDIO DELAY zichniet beschikkaar aangezien dit digitale verwerkingsfuncties zichn die nicht beschikkaar zichn voor de bron MULTI INPUT.
Dolby Pro Logic IIx
Als "Dolby PLIIx" als standard surroundmodus worden geselecterd in het menu INPUT SETUP, zich er aanvullende instellingen en parameters om de surrounddecodering voor muziek en voor soundtracks van films te optimaliseren. Dolby Pro Logic II staat gebruik van matrix-decoderingsalgoritmen om een middenkanaal en surroundkanalen te ontlenen aan 2-kanaals bronmaterialiaal.
In de regel MODE van hetsubmenu Dolby Pro Logic IIx kut u de modi "Movie", "Music" of "Game"selecteren voor matrixdecoding. Met de pijtjes waar links/rechts kut u een modus selecteren.
- Selecteer "Movie" voor het optimaliseren van soundtracks voor films zDat ze voor Dolby Surround gecodeerd worden, inclusief verbeterde surroundscheiding en een surroundkanaal met frequentierresponds over de volle bandbreedte.
- Selecteer "Game" voor het optimaliseren maar volgens Dolby Surround gecodeerde games.
- Selecteer "Music" voor het optimalseren van muziekopnamen.
In aanvulling op MODE zijn er nog drie optionele parameters op het OSD-schemt zien. Selecteer met behulp van de pijltjes omhoog/omlaag op de afstandsbediening of het voorpaneel een parameter. Met de pijltjes waar links/rechts kunt u de geselecteerde parameter als volgt wijzigen:
- PANORAMA: Met de optie Panorama worden het stereobeeld van de voorluidsprekers uitgebreedaar de surroundluidsprekers, waardoor er een theatraal 'onderdompelingseffect' ontstaat. De opties zijn UIT of AAN.
DIMENSION: Met de optie Dimensionkest u het geluidsveld geleidelijkmeer maar voren ofmeerশaar verzellen. Er zich zeveninstelstappen van O tot en met 6.Bij de instelling O wordt het geluidsveldnaar achteren verschoven voor een maximaal surroundeffect. Bij deinstelling 6 wordt het geluidsveld aan voren verschoven voor eenminimaal surroundeffect.De standardinstilling 3 zorgt voor een "neutrale" balansussen de twee uitersten. - CENTER WIDTH: Met de optie Center Widthkest u het voor de middenluidspreker bedoele daignaal naar de linker en rechter voorluidsprekers verspreiden, waardoor het geluidsveld dat men ervaart breder wordt. Er zich acht instelstappen van 0 tot en met 7. Bij de instelling 0 is er geen spreiding van het signaal van het middenkanaal en wordt alle informatie van het middenkanaal naar de middenluidspreker gestuurd. Bij de maximunstelling 7 wordt het volledige signaal van het middenkanaal naar de linker en rechter luidsprekers verplaatst, waardoor de middenluidspreker in feite wordtuitgeschakeld en de breedte van het geluidsveld gemaximaliseerd wordt. Andere instellenen bieden een stapsgewijze verstellingussen de twee uitersten. De fabrieksinstelling is 3.
Als u alle gewenste afstellingen hebt uitgevoerd, selekteert u de regel "BACK" onderaan het scherm en drukt u op de toets ENTER om terug te keren maar het menu INPUT SETUP.
DTS Neo:6
Wanner "DTS Neo:6" is geseleerd als de standard surround modus via het INPUT SETUP menu, zijn er additionele instellenen en parameters beschikkaar om de surround decoding te optimaliseren voor verschillende opnames, muziek of film soundtracks. DTS Neo:6 maakt gebruik van matrix decoding algoirmes om een center en surround kanalen uit een twee-kanals opname te halen.
In de modus DTS Neo:6 kutu slechts eén keuze makinen het submenu: u kunt kiezen tussen de modi Cinema en Music. Met de pijltjes aan links/rechts op de afstandsbediening of het Voorpaneel kutu de instellenen wijzigien.
- Selecteer "Cinema" om de DTS Neo:6-decodering voor filmsoundtracks te optimaliseren.
- Selecteer "Music" om de DTS Neo:6-decodering voor muziekopnames te optimaliseren.
Als u staat bent met instellen, selekteert u "BACK" in het OSD-menu of drukt u op de toets BACK om terug te keren maar het menu INPUT SETUP.
Luidsprekers en geluidsweergave configureren
Dit deel van het instelproces betreff aspecten van de geluidsweergave, zoals het aantal luidspekers, lagetonenbeheer waaronder subwoofer-crossovers, gelinge uitgangsniveauaus instellen voor alle kanalen, vertragingsinstelleningen en parametrische EQ.
Inzicht in het configureren van luidsprekers
Hometheater-systemen verschillen wat betreft het aantal luidsprekers en de lagetonencapaciteit van die luidsprekers. Deze processor biedt surroundmodi die zich aangetemd op systemen met verschillende aantallen luidsprekers en functies voor lagetonenbeheer die basinformatie waar de luidspreker(s) sturen die het beste in staat is of zich om die informatie af te handelen -zoals subwooferen en/of grote luidsprekers. Voor optimale prestaties moet u de processor latent weten hoeveel luidsprekers uw systeme heeft en Hoe u het laag erover wilt verdelen.
In de onderstaande configuratie-instructions worden verwezen maar GROTE en KLEINE luidsprekers. Dit gaatmeer om de gewenste configuratie van het laag dan om hun fysiekte formaat. Gebruik de instelling LARGE (Groot) met name voor luidsprekers waarmee u diepe lagetonensignalen wilt lately horen. Gebruik SMALL (Klein) voor luidsprekers die erbij gebaat zonden zijn als hun laag waar luidsprekers zou worden gestuurd dieঀaarvoor better geschikt zich. Het system voor lagetonenbeheer leidt de basinformatie weg van alle KLEINE luidsprekers en stuart dieঀaar de GROTE luidsprekers en/
of de SUBWOOFER. Het kan handig+zijn om LARGE te lezen als "met het volle bereik" en SMALL als "met een high-pass filter".
Vijf GROTE luidsprekers en een subwoofer: Voor dit system is het omleiden van de lage tonen (of 'bass redirection') Niet nodig. Alle vijf de luidsprekers geven de normale lage tonen waar die op de desbetreffende kanalen zijn opgenomen. De subwoofer geeft alleen de lage tonen van het normale-kanaal werk. Intussen stelt het normale laag hogere eisen aan de capaciteiten van de andere luidsprekers en van de versterkers waardoor die worden aangestuurd.
GROTE voor-, midden-, surroundluidsprekers, geen subwoofer: Het normale laag van de voor-, midden- en surroundkanalen worden op de desbetreffende luidsprekers afgespeeld.
- Allemaal KLEINE luidspekers en een subwoofer: De normale lage tonen van alle kanalen worden omgeleid maar de subwoofer. De subwoofer handelt ALLE lage tonen in het systeme af. Deze configuratie biedt een aantal Voordelen: zware lage tonen worden weergegeven door de luidspeker die waaroor het best geschikt is, de hoofdluidsprekers kunnen een hoger volume weergeven met minder verrorming en er is minder versterkervermogen nodig. Deze configuratie zou要去en worden gebruikt bij boekenkast- ofkleinere hoofdluidsprekers. Hij is ook in sommige gezallen ie's om te overwegen bij vloerstaande voorluidsprekers. Deze configuratie levert voordelen op als het systeme met minder zware vermogensversterkers worden aangestuurd.
- GROTE voorluidsprekers, KLEINE midden- en surroundluidsprekers, en een subwoofer: De normale lage tonen uit de KLEINE midden- en surroundluidsprekers worden omgeleid maar de GROTE voorluidsprekers en de subwoofer. De GROTE voorluidsprekers latent hun eigena, normale lage tonen horen, plus het omgeleide laag van de KLEINE luidsprekers. De subwoofer geeft het laag van de omgeleide lage tonen van alle andere kanalen. Dit zou een passende configuratie+kennen bij eenaar zeer krachtige voorluidsprekers die door een groete vermogensversterker worden aangestuurd. Een mayben nadeel van gemengde configuraties met zowel GROTE als KLEINE luidsprekers is dat de lagetonenresponds van kanaal tot kanaal wel eens minder constant zou kuren dan bij een configuratie met alleen maar KLEINE luidsprekers.
OPMERKING: Als alternativeve configuratie met een satelliet-/ subwooferpakket als Voorluidsprekers, dient u de aanwijizingen van de fabrikant van de luidsprekers te volgen en de high-level ingangen van de actieve subwooferrechtstreeks op de Voorluidsprekeruitgangen van uw versterker aan te sluiten en de satellieten op de eigener crossover van de subwoofer aan te sluiten. In deze opstelling zonden de luidsprekers worden aangemerkt als GROOT en zou de subwooferinstelling voor alle surroundmodi OFF (Uit) zich. Er.gaat geen informatie verloren,ondat het systeme de basinformatie maar de GROTE Voorluidsprekers omleidt. Hoewel deze configuratie ervoor zorgt dat de satellietluidsprekers op dejuiste wijze werken doordat de eigener crossovers van de luidsprekers worden gezebruikt, zich er enkele nadelen wat betreft de kalibratie van het systeme en zou dit in het algemeen Niet de Voorkeurs configuratie zich.
Luidsprekerconfiguration
Het menu SPEAKER CONFIGURATION worden gebrukt om de RSP-1582 te configureren voor gebruik met uw specifieke luidsprekers en om de juiste configuratie voor het lagetonbeheer te bepalen, zoals beschreiben in het overzicht hiervoort. U opent het menu vanuit het hoofdmenu (MAIN menu).
De volgende luidspekeropties zich beschikbaar:
FRONT SPEAKERS (Small/Large): Kies de instelling "Large" om de voorluidsprekers lage tonen (volledig bereik) te lately weergeven. Kies de instelling "Small" om het normale laag van deze luidsprekers weg te leiden en waar een subwoofer te leiden (met een high-pass filter).
CENTER SPEAKER(S) (Large/Small/None): Selecteer de instelling "Large" (niet beschikkaar bij KLEINE voorluidsprekers) om de middenluidspreker het laag (volledig bereik) te latent weergeven. Selecteer de instelling "Small" als uw middenluidspreker een beperkte capaciteit heeft voor lage tonen of als u het laag lieveraar de subwoofer (high-pass) stuart. Selecteer de instelling "None" (Geen) als uw systeme geen middenluidspreker hebft (de surroundmodi verdelen alle informatie van het middenkanaal automatisch in gelijke mateussen de twee voorluidsprekers, en simuleren daarmee als het ware een middenkanaal).
SURROUND SPEAKERS (Large/Small/None): Selecteer de instelling "Large" (niet beschikbaar bij KLEINE voorluidsprekers) om de surroundluidsprekers lage tonen (volledig bereik) te latent weergeven. Selecteer de instelling "Small" (high-pass) als uw acheerluidsprekers een beperkte capaciteit hebben voor lage tonen of als u het laag liever maar een subwoofer stuart. Als uw system geen surroundluidsprekers acheer heeft, selecteer dan deinstilling "None" (Geen) (er worden dan surroundkanalen aan de voorluidsprekers toegevoedg, zatat er niets van de opname verloren gaat).
SUBWOOFER (Yes/Max/No): De instilling "Yes" (Ja) is de standardinstelling als uw systeme een subwoofer heeft. Heeft uw systeme geen subwoofer, kies dan "No" (Nee). Selecteer de instilling "Max" voor een maximale weergave van het laag, waar bij de normale lage tonen zowel door de subwoofer als door alle GROTE luidsprekers in het systeme geduplicateerd worden.
C-BACK OR F-HEIGHT: De RSP-1582 biodt de mogelijkheid middenachterluidsprekers of voorluidsprekers op verticale hoogte aan te sluiten. Gebruik deze optie om middenachterluidsprekers (C-Back) of voorluidsprekers op verticale hoogte in uw systeme te selecteren.
CENTER BACK (1Large/1Small/2Large/2SmaN/None): Sommige systemen hebben een of wee extra surroundluidsprekers voor middenachter. Selecteer de instelling "Large" (Groot) (niet beschikkaar bij KLEINE voor- en surroundluidsprekers) om uw middenachterluidspreker(s) het laag te lately weergeven. Gebruik "Large" als u een middenachterluidspreker hebt (6.1) of "2Large" (7.1) als u twee middenachterluidsprekers (7.1) hebt. Selecteer de instelling "Small" ("1Small" voor een luidspreker, "2Small" voor twee luidsprekers) als uw middenachterluidsprekers een beperkte capacititeit
hebben voor lage tonen of als u het laag liever maar een subwoofer sturt. Heeft uw systeme geen luidsprekers voor middenachter, selecteer dan de instelling "None" (Geen). Bij middenachterluidsprekers leveren Dolby Digital EX-, DTS-ES-, Dolby Pro Logic II-, DTS Neo:6- of andere decoders midenachtersignalen voor alle surroundmodi.
FRONT HEIGHT (Large/Small/None): Deze instelling is beschikbaar als het apparaat is ingesteld op F-HEIGHT luidsprekers in een Pro Logic Ilz-configatie. Selecteer de instelling "Large" (Groot) (niet beschikbaar bij KLEINE voor- en surroundluidsprekers) om via uw luidsprekers op verticale hoogte lage tonen te lately horen. Geeft u er de voorkeur aan het laag maar een subwoofer te lately gaan, gebruik dan de instelling "Small".
ADVANCED: De luidsprekerconfiguration is meestal een algemene instelling voor alle surroundmodi die slechts eenmaal hoeft te worden uitgevoerd. Voor speciale omstandigheden biedt de processorECHter de optie de luidsprekerconfiguration voor elke surroundmodus apart in te stellen. Selecteer de regel ADVANCED SETUP in het menu en druk op ENTER om maar het menu ADVANCED SPEAKER SETUP te gaan dat in het volgende onderdeel worden beschreiben.
Om een instelling in het menu SPEAKER CONFIGURATION te wijzigelen plaatst u de cursor met de pijltjes omhoog/omlaag op de gewenste regel en gebruikt u de pijltjes waar links/rechts om door de beschikkare instellen gen te lopen. Om terug te kerenaar het hoofdmenu selecteert u "BACK" in het OSD-menu en drukt u op de ENTER-toets of de toets BACK. Druk op de toets SETUP/MENU of selecteer "EXIT" op het OSD-schemm om het instellen te beeindigen en het apparaat werk gewoon te gaan gebruiken.
Geavanceerde luidsprekerconfigurations
In de meeste gevallen is de hierboven beschreiben standard configuratie voor de luidsprekers een algemene instelling die voor alle surroundmodi gezrukt kan worden. De processor biedtECH der mogelijkheid om deze instellenen aan eigenc Voorkeur in te stellen voor drie verschilende modi: Dolby, DTS en Stereo. U zou bijvoorbeeld de Dolby- en DTS-modi konnen instellen voor 5.1-kanaals geluid, terwijl de modus Stereo een configuratie met twee luidsprekers, met of zonder subwoofer, oplevert. Bovendien kunt u in het menu ADVANCED SPEAKER SETUP een aangepaste high-pass crossoverfrequentie instellen voor de voor-, midden-, surround- en surroundachterluidsprekers en de subwoofer.
OPMERKING: In de meeste systemen leveren de standardinstallingen van dit menu de meest voorspelbare resultaten en de meeste gebruikers hoeven geen instellingen te veranderen. Verander ze destillingen nicht als u Niet exact weet hoe lagetonenbeheer werkten er geen goede reden is waarom u een aangepaste configuratie nodig zou hebben. Ga anders verdier maar het volgende onderwerp: het instellen van de subwoofer.
De beschikbare instellungen in het menu ADVANCED SPEAKER SETUP zijn de volgende:
SPEAKER (Front/Center/Surround/Center back/F-Height/Subwoofer): Selecteer de luidsprekerset die um met uw eigen instellingen wilt configureren.
OPMERKING: "F-Height" verschijt als optie als u "Front Height" selecteert in de instelling C-BACK OR F-HEIGHT van het menu SPEAKER SETUP en deze optie is Niet beschikkaar voor de instilling CROSSOVER, DOLBY, DTS of STEREO.
CROSSOVER (40Hz/50Hz/60Hz/70Hz/80Hz/90Hz/100Hz/120Hz/150Hz/ 200Hz/OFF): Deze instelling voor het high-pass en low-pass crossoverpunt is alleen maar actief voor instellenen voor KLEINE luidsprekers en de subwoofer. De eerste koer dat u het menu ADVANCED SPEAKER SETUP opent, wordt het actuele crossoverpunt op deze regel getoond. Het is dan ingesteld op de fabriekswaarde van "100Hz". Verander de waarde van deze regel alleen maar als u de luidspreker in kwestie een ander crossoverpunt wil worden. Deze instelling is ALLEEN van invloed op omgeleide lage tonen.
OPMERKING: Bij de instelling "OFF" (alleen beschikbaar voor de subwoofer) worden er een signal met volledig signalaal waar uw subwoofer gestuurd, zatat u het ingebouwde low-pass filter ervan kunt gebruiken.
OPMERKING: Als een luidspreker is ingesteld op "Large" in het menu SPEAKER SETUP of in dit menu, hebft de crossover-instelling geen effect,ondat,per definitie,een GROTE luidspreker het volledige bereik weergeeft,zonder het laag om te leiden maar de subwoofer enzonder crossover. Zo is ook de instelling "OFF' voor de subwoofer-crossover Niet beschikbaar voor KLEINE luidsprekers,omdat KLEIN impliciert dat de luidspreker het laag onder een bepaald crossoverpunt maar de subwoofer za omleiden.Bovendien is deinstilling CROSSOVERiet beschikbaar voor de MULTI INPUT.
DOLBY (Default/Large/Small/None): Stelt de actuèle luidspreker (die in de eerste regel worden weergegeven) in op Large, Small of None en onderdukt daarmee de instelling uit het menu SPEAKER SETUP. Deze instilling is ALLEEN actief bij Dolby Digital- of Dolby Pro Logic II-decodering. Als u de instelling voor het luidsprekerformaat wilt gebruiken die is ingesteld in het menu SPEAKER SETUP selecteert u "Default". De instilling "None" is nicht beschikkaar voor VOORLUIDSPREKERS.
DTS (Default/Large/Small/None): Dezelfde opties als hierboven voor Dolby beschreiben, maar deze instellingen zijn ALLEEN van toepassing bij DTS-en DTS Neo:6-decodering.
STEREO (Default/Large/Small/None): Dezelfde opties als hierboven voor Dolby beschreiben, maar deze instellingen zijn ALLEEN actief in de surroundmodus STEREO.
Voor de subwoofer worden de bovenstaande selecties voor DOLBY, DTS en STEREO "Yes/No/Default". De subwoofer worden op "Default" (Standaard) ingesteld als de Voorluidsprekers worden ingesteld op "Default" en hij zou op "Yes" worden ingesteld als de Voorluidsprekers worden ingesteld op "Small".
OPMERKING: Als de voorluidspeakers worden ingesteld op het gebruik van de standaardinstelleningen in het menu ADVANCED SPEAKER SETUP, zich de specifieke "Large/Small/None" instelleningen voor DOLBY, DTS of STEREO Niet beschikbaar voor de andere luidspeakers. Deze luidspeakers make gruuk van de standaardinstelleningen.
Subwoofer instellen
Met dezezesregelskuntudinstelingvanhetsubwooerniveau，zoals vastgelegd in het menu Speaker Level Setup (zie volgende onderdeel)voor elke specifieke surroundmodus onderdukken.
DOLBY DIGITAL:
DOLBY PLIIx:
DTS:
STEREO:
MULTI LPCM:
MULTI INPUT:
Als u vanuit het hoofdmenuaar het menu SUBWOOFER SETUPGaat, wordt de actuie surroundmodus automatisch geseleeteerd. Ga met de pijljtjes omhoog/omlaag aan de specifieke surroundmodus en gebruik de pijljtjesaar links/rechts om het subwooferniveauaan te passen voor de geselecteerde surroundmodus.De opties bestaan uit een bereik aan instellingen van-9 dB tot +9 dB en MAX (+10dB) .Een instelling van O dB betekent dat de surroundmodus in kwestie de masterinstelling voor het subwooferniveau za gebruiken.Elke andere instilling is een aanpassing aan de masterinstelling.Een aanpassing van -2 dB voor een bepalde surroundmodus betekent echter dat het subwooferniveau 2 dB stiller za zich dan het master-subwooferniveau als die surroundmodus geselecteerd wordt.Gebruik deze subwooferniveau-installingen om het relatieve uitgangsvermögen voor het laag voor verzillende surroundmodi aan te passen. Als het master-subwooferniveau veranderd wordt, neemt het niveau voor alle surroundmodi toe of af.
Wij adviseren u alle surroundmodi in eerste instantie in te stellen op de standaardwaarde van 0 dB tijdens het kalibreren van de luidsprekerniveaus van het systeme en gedurende een gewenningsperiode daarna. Als u verloop van tijd meer verschillende bronmaterialien hebt beluisterd, merkt u wellicht dat de subwoofer bij bepaalde surroundmodi.altijd te veel of te weinig laag te horen geeft. Gebruik in dit geval deze menu-installingen om elke surroundmodus maar eigenvoorkeur aan te passen. In het algemeen zouden individuèle instelleningen voor elke surroundmodus Niet nodig moeten zich als het master-subwooerniveauaar behoren (d.w.z. net te luid) worden ingesteld.
Om terug te kerenaar het hoofdmenu selecteert u "BACK" op het OSD-schemm of drukt u op de toets BACK op de afstandsbediening of het voorpaneel.
Luidsprekerniveau instellen
OPMERKING: Als u uw systeme zo hebt geconfigureerd dat er twee middenachterluidsprekers worden gebruikt, vindt u een extra regel in het menu waarmee u de twee middenachterluidsprekers CENTER BACK RIGHT en CENTER BACK LEFT apart kunt afstellen. Als u Vertical Height-luidsprekers hebt geseleeteerd binnen de menu-optie Speaker Configuration verandert de luidsprekeroptie CENTER BACK in FRONT HEIGHT.
Dit menugebrukt gefilterde testtonen met roze ruis om gelijke volumeniveaus in te stellen voor alle luidspekers (LINKSVOOR, MIDDEN, RECHTSVOOR, SURROUND RECHTS, MIDDENACHTER/FRONT HEIGHT RECHTS, MIDDENACHTER/FRONT HEIGHT LINKS, SURROUND LINKS en SUBWOOFER) voor een goede surroundweergave. Als u de uitgangsneveaus met de testprocedure instelt, levert dit de meest nauwkeurige afstelling op waar bij digitaal surroundsound-materiala zo wordt weergegeven als het bedoeld was en dit is een belangrijke stap bij het kalibreren van het systeme.
U=knt dit menu vanuit elke surroundmodus behalte BYPASS met elke ingang behalte MULTI INPUT openen om de kalibratie met behulp van de testtonen uit te voeren. Open het OSD-menusystem en selecteer SPEAKER LEVEL SETUP uith het MAIN MENU om dit scherm te bereiken.
Als u het menu SPEAKER LEVEL SETUP opent, hoog u dat er een testtoonuit de geselecteerde luidspreker komt. Selecteer verschillende luidsprekersdoor de cursor met pijtjes omhoog/omlaag maar de gewenste regel teverplaatsen. De testtoon verschuiftaar de geselecteerde luidspreker.
Ga op de normale luisterlocatie zitten en verplaats de testtoon waar de verschillende luidsprekers. Gebruik de ene luidspreker als referentie en luister of er luidsprekers zijn die duidelijk harder of zachter klinken. Als dat het geval is, stel dan de niveaus van die luidspreker omhoog of omlaag bij (in stappen van 0,5 dB) met de pijltjes maar links/rechts. Blij overschakelen+tussen de luidsprekers en bijstellen totdat alle luidsprekers hetzelfde volume hebben.
Om terug te keren maar het hoofdmenu selecteert u "BACK" in het OSD-menu of drukt u op de toets BACK. Druk op de toets SETUP/MENU of selecteer "EXIT" op het OSD-schem om het instellen te beeingigen en het apparaat wee gewoon te gaan gebruiken.
Kalibreren met een geluidsdrukmeter:
Het systeem met een geluidsdrukmeter, in plaat s van op het oor, kalibreren levert更是 nauwkeurige resultaten op en verbetert de prestaties van het systeem aanzienlijk. Goedkope geluidsdrukmeters zijn overal in de handel verkrijgbaar en de procedure is snel en gemakkelijk uit te voeren.
Zowel Dolby als DTS schrijven een standardkalibratieniveau voor alle zalen voor om zeker te stellen dat soundtracks kannen worden afgespeeld op het volumeniveau dat de regisseur van de film voor ogen had. Dit referentieniveau zou ertoe要去en leiden dat gesproken dialogen op een realistisch niveau voor normal spreken worden weergegeven waar bij de luidste pieken in een individuel kanaal op onceveer 105 dB liggen. De testtonen van de RSP-1582 worden gegenereerd op een nauwkeurig niveau (-30 dBFs) ten opzichte van het luidst möglichke digitaal opgenomen geluid. Op het Dolby-of DTS-referentienieau zouden deze testtonen een uitslag van 75 dB op een geluidsdrukmeter te zien要去en gezven.
Stel de wijzer van de meter in op 70 dB bij een trage respons (SLOW) en C-weging, en houd de meter op uw luisterpositie van uw lichaam af (dit is gemakkelijk te doen als u de geluidsdrukmeter op een camerastatie monteert). U kurz de geluidsdrukmeterijdens het meten op de verschillende luidsprekersRCTEN; het is echter gemakkelijk om de meter in een vaste positie teplaatsen, waarbij de meter hier het plafond gericht is. Waarschijnlijk levert dit ook meer constente resultaten op.
Verhoog de master-volumeregeling op het apparaat totddat de meter 75f dB (+5 dB op de schaalanduiding van de meter) aangeeft als de testtoon door een van de voorluidsprekers worden afgespeeld. Stelervoigens de individuele kanalen voor de individuele luidsprekers, inclusief de subwoofer, via het menu SPEAKER LEVEL SETUP op bezelfde waarde van 75 dB op de geluidsdrukmeter in.
OPMERKING: Vanwege meterwegingscurves en door de ruimteverooraakte effecten kan het feitelijke niveau van de subwoofer iets hoger zich dan wat u meet. Om dit te compenseren stelt Dolby voor de subwoofer een aantal dB lager in te stellen bij het kalibreren met een geluidsdrukmeter (d.w.z. de subwoofer zo instellen dat de meter een waarde van 72 dB aangeeft in plaats van 75 dB). Uiteindelijk要去 het juiste subwooerniveau op basis van persoonlijke voorkeur worden vastgelegd. Sommige mensen geven de Voorkeur aan een instelling hoger dan 75 dB voor filmsoundtracks. Overdreven baseffecten gaan ten kosten van een goede combinatie met de hooffluidsprekers en belasten de subwoofer en de versterker van de subwoofer overmatig. Als u kunt horen dat het laag van de subwoofer afkomt, is het subwooerniveau waarschijnlijk te hoog ingesteld. Muziek kan handig zichoor het fijnafstellen van het subwooerniveau aangeziente zware lage tonen dan al snel opvallen. De juiste instelling werkt in het algemeen goed voor muziek en voor filmsoundtracks.
Onthoud de instelling van de master-volumeregeling dieijdens deze kalibratie gezruikt is. Om een Dolby Digital- of DTS-soundtrack op het referentievolumeniveau af te spelen, hoeft u alleen maar terug te keren aan die volume-instelling. Let op: in een home-theateromgeving vinden de meeste mensen deze instelling te luid. Laat uw eigien oren bepalen hoe luid u de soundtracks van om's wilt afspelen en pas de master-volumeregeling waarop aan. Ongeacht uw luisterniveauans is het raadzaam een geluidsdrukmeter te gezruiken om alle liguidspeakers in het systeme op een gewijk niveau in te stellen.
DE LUIDSPREKER AFSTANDEN/VERTRAGING INSTELLEN
In het menu SPEAKER DISTANCE SETUP, dat u vanuit het hoofdmenu bereikt, kutu de vertraging voor individuele luidsprekers instellen. Dit zorgt ervoor dat het geluid van alle luidsprekers tegelijkertijd op de luisterpositie aankomt, zichs als Niet alle luidsprekers zich op bezelfde afstand van de luisteraar bevinden. Stel een langere vertraging in voor luidsprekers die zich dichter bij de zitplek bevinden en stel een kortere vertraging in voor luidsprekers op grotere afstand van de zitplek.
Met deze Rotel-processor zich in de vertragsstijden voor de verschillende luidsprekers erg gemakkelijk in te stellen. U hoeft alleen maar de afstand vanaf uw zitplek tot elke luidspreker in uw systeme te meten. Voer de gemeten afstand in de regel voor elke luidspreker in. Het menu voorziet in een regel voor elke in uw systeme geconfugeerde luidspreker en is geschikt voor instelleningen tot 10,6 meter in stappen van 0,075m , waar bij elke stap overeenkomt met een extra vertraging van 0,25ms .
Om een instelling te wijzigelen staat u de cursor met de pijltjes omhoog/ omlaag op de gewenste regel en gebruikt u de pijltjes aan links/rechts om de vertraging te verhogen of verlagen. Om maar het hoofdmenu terug te keren drukt u op de toets BACK of selecteert u "BACK" in het OSD-menu. Druk op de toets SETUP/MENU of selecteer "EXIT" op het OSD-schem om het instellen te beindigen en het apparaat wee gewoon te gaan gebruiken.
Diverse instellingen
Systeeminstelling
Via dit menu SYSTEM SETUP, dat u bereikt vanuit het hoofdmenu (MAIN), kunt u diverse instellingen aanpassen, zoals:
AUTO POWER DOWN TIMER: Hier kurz u instellen hoe lang het apparaat van stroom voorzien worden als het Niet更是 gebruikt worden. De RSP-1582 schakelt automatisch op standby nadat hij gedurende de hier ingesteldeijd Niet gebruikt is.
MAX POWER ON VOLUME: Geeft een maximumvolumeniveau aan dat telkens als het apparaat wordt ingeschakeld moet worden toegepast; van -70 dB tot -20 dB, in stappen van 1 dB.
LANGUAGE: Hier kurz u een taal selecteren voor de OSD-menuschermen.
IR REMOTE CODESET: De RSP-1582 heeft twee infrarood codesets en denen können worden aangepast als de infrarood codes tot een conflict met andere producten van Rotel leiden.
OPMERKING: Na het veranderen van de IR REMOTE CODESET要去 ook de afstandsbediening aanpassen om hem te+kunnen blijven gebruiken. Zie voor nadere informatie het hoofdstuk REMOTE CONTROL OVERVIEW van deze handleiding.
PEQ FUNCTION: Hiermee schakelt u de PEQ-functie aan of UIT.
TFT DISPLAY: Hiermee schakelt u de TFT-weergave op het Voorpaneel aan ofuit. Deze kan ook zo worden ingesteld dat een tijdelijke volumemeldng en alle tijdelijke OSD-schermen worden getoond, Zoals het type signalat dat worden gedetecteerd wanner de ingang worden omgeschakeld.
TFT BRIGHTNESS: Hiermee stelt u de helderheid van het TFT-display op het voorpaneel in. Het instelbereik is -10 tot +10.
HDMI ON SCREEN DISPLAY: Hiermee stelt u in welke informatie er worden getoond op het hoofdschem van de OSD-schemen. De mogelijkste instelleningen zijn "Off" (Uit), "Temporary Volume" (Tijdelijk volume) of "Temporary All" (Tijdelijk alles).
NETWORK WAKE UP: In- of uitschakelen stroom aan en uitschakelen via het netwerk verbinding.
NETWORK CONFIGURATION: Hiermee worden de networkconfiguratie voor het apparaat ingesteld. In de meeste systemen要去 IP ADDRESS MODE worden ingesteld op DHCP. Uw router kan dan automatisch een IP-adres toewijzen aan de RSP-1582. Als uwetwork met vaste IP-adressen werkstigt u IP ADDRESS MODE in op Static. Voor een vast of STATIC IP-adres要去 u met de hand de gevevens voor het IP-adres, Subnet Mask, Gateway en DNS in het submenu IP ADDRESS CONFIGURATION invoeren.
SOFTWARE INFORMATION: Geeft aan welke software momenteel in het apparaat geinstalleerd is. Hier worden de softwareversies voor MAIN, DSP en STANDBY getoond. Er is ook een optie om op software-updates te controleren. Via deze functie kan het apparaat op internet maar software-updates zoeken. Het netwerk moet op de juiste wijze geconfigureerd worden. Als alternatif kunt u ook de software via de USB-ingang op het voorpaneel laden. Neem voor meer informatie over het updaten van de software contact op met uw officièle Rotel-verkoper.
RESTORE FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellenen van het apparaat hersteld. Alle door de gebruiker aangebrachte instellenen worden gewist.
OPMERKING: Let op: als u de RSP-1582 op de fabrieksinstellen gen terug stelt worden alle geconfigureerde opties gewist en door de oorspronkelijke fabrieksinstellenen verrangen.
VIDEO SETUP
Via het menu VIDEO SETUPkest u de HDMI-uitgang voor high-definition beeldapparaten configureren. Zie het hoofdstukVIDEO INPUTS & OUTPUTS in deze handleiding.
ARC INPUT: De opties zijn "Disable" (Uitschakelen) of "Enable" (Inschakelen). U(Intechuknng aan uw tv. Sluit de HDMI-ingang van de RSP-1582 waarvoar ARC ingeschakeld is aan op de ingang van uw tv waarvoar ARC ingeschakld is.
AUDIO MODE: De opties zijn "HDMI Audio Output Only" (Alleen HDMI audio-uitgang) of "Pre-Output Enabled" (Vooruitgang ingeschakeld). In de instelling "HDMI Audio Output Only" worden het HDMI audio-ingang maar de tv gestuurd via de HDMI-kabel en komt het geluid UIT de luidsprekers van de tv. Stel de modus in op "Pre-Output Enabled" om het geluid via de RSP-1582 waar te gezven.
OPMERKING: Bij de instelling "HDMI Audio Output Only" worden er geen HDMI audio-ingang verzonden vanaf de RCA- of XLR-uitgangen van de RSP-1582. HDMI-ingang geluid is alleen beschikbaar via het aangesloten tv-schem.
STANDBY VIDEO SOURCE: De opties zijn "Disable" (Uitschakelen), "HDMI 1-7", "HDMI Front", of "Last" (Laatste). Stel dit in op de bron die u normal gesproken zou gebruiken zonder dat het geluid door de RSP-1582 loopt. In de standby-stand geeft de RSP-1582 de HDMI video- en geluidssignalen aan de tv door.
Druk op de toets BACK of selecteer "BACK" op het OSD-schemm om het menu VIDEO SETUP af te sluiten en terug te keren maar het hoofdmenu.
OPMERKING: Als ARC is ingeschakeld, waar het Rotel-apparaat het geluid van de tv horen. U kunt het geluidsvolume van de RSP-1582 met de afstandsbediening van de tv regelen.
PEQ-configuratie
Met het menu PEQ CONFIGURATION(Int) met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int) verwandel, die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int), die met het menu PEQ CONFIGURATION(Int)
Selecteer de frequente met de pijltjestoeten: Druk op de ENTER-toets op de afstandsbediening of op het Voorpaneel om de waarde van uw keuze te openen en te wijzigen. Met de pijlen omhoog/omlaag kut u de waarde wijzigen. Met de pijlenaar links/rechts gaat uaar het volgende onderdeel op de regel. Druk nogmaals op ENTER om instellen gen te bevestigen en maar de volgende PEQ BAND te konnen navigeren.
FREQUENCY: Er zijn 10 banden beschikkaar en u kunt de frequencies aanpassen van 10Hz tot 24kHz zoals hieronder worden getoond.
BAND 1 LF CONTOUR: 10Hz - 40Hz , Standard 20Hz in stappen van 1Hz
BAND 2 Freq: 20Hz - 44Hz Standard 40Hz in stappen van 1Hz
BAND 3 Freq: 45Hz - 89Hz Standard 60Hz in stappen van 1Hz
BAND 4 Freq: 90Hz - 180Hz , Standard 120Hz in stappen van 10Hz
BAND 5 Freq: 190Hz - 350Hz , Standard 200Hz in stappen van 10Hz
BAND 6 Freq: 360Hz - 690Hz Standard 500Hz in stoppen van 10Hz
BAND 7 Freq: 700Hz -1900Hz, Standard 1.2kHz in stappen van 100Hz
BAND 8 Freq: 2kHz - 7.78kHz Standard 4kHz in stappen van 100Hz
BAND 9 Freq: 8kHz - 20kHz ,Standard 12kHz in stappen van 100Hz
BAND 10 HF CONTOUR: 8kHz - 24kHz , Standard 20kHz in stappen van 100Hz
Q: U kurz de Q-waarde van 1 tot 10 canpassen.
OPMERKING: Q voor LF en HF CONTOUR CONTOUR zich "1" en gefexeerd
GAIN: U kurz de versterkingsfactor (= 'gain') instellen van -12 tot +2.
Om dit menu te verlaten drukt u op de toets BACK of selekteert u "BACK" op het OSD-schem en drukt u verwolgs op de toets SETUP/MENU om de normale bediening te hervatten.
OPMERKING: De Q in de EQ-waarde is gekoppeld aan de bandbreedte van het filter. Hoe hoger de waarde, des te smaller de bandbreedte.
Problemen oplossen
De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluiftouten of foute instellen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controllerer de instellenen van de bedieningselementen, ster de preciezeoorzaak van de fouit vast en voer de nodige aanpassingen ut. Als de versterker geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:
Het apparatus wordt nicht ingeschakeld
- Controller of het netsnoer op het achterpaneel is aangesloten en in een stopcontact is gestoken.
- Controller of de hoofdschakelaar op het achterpaneel in de stand AAN staat.
Geen geluid UIT ingangsbronnen
- Controller of MUTING uitgeschakeld is en het VOLUME nicht op een te lage stand staat.
- Controleer of de voorversterkeruitgangen op een vermogensversterker zijn aangesloten en de versterker ingeschakeld is.
- Controller of de brongingangen zijn aangesloten en goed zich ingesteld.
- Controller of de instelling voor AUDIO MODE in het menu VIDEO SETUP is ingesteld op "Pre-Out Enable".
Geen geluiduit digitalebronnen
- Controller of de digitale ingangsaansluiting aan de juiste brongingang is toegewezen en of de brongingang zo is ingesteld dat de digitale ingang worden gebruikt inplaats van een analoge ingang.
- Controller de configuratie van het digitale bronapparaat om zeker te stellen dat de digitale uitgang geactiveerd is.
Geen geluid UIT bepaalde luidsprekers
- Controller alle aansluitingen:tussen de vermogensversterker en deluidsprekers.
- Controller de configuratie-installingen van de luidsprekers (Speaker Configuration) in de menu's met instelleningen (Setup).
Geen video-uitgang
- Controller of het tv-schem goed is aangesloten en controller de toewijzingen van de ingangen.
- Controller of de resolutie van de brongingang en de tv-uitgang compatibil met elkaar zich. Een HDMI 1080p-bronsignaal kan alleen maar waar een met 1080p compatibil tv-schem worden gezonden.
HDMI-kabels mogen maximaal 5 meter lang zich. - Bij het bekijken van een 3D-bron moet u controlleren of het weergaveschemm geschikt is voor 3D-weergave.
Beeld en geluid komen Niet overeen
- Controller of voor elke ingang de juiste videobron is geseleerd.
- Controller of de de groepsvertraging (lipsynchronon) Niet verkeerd is ingesteld.
Klik- of plopgeluiden bij het schakelen van ingangen
- Om een maximale geluidskwaliteit te behouden maakt het apparaat gebruik van relais. Het is normal dat de relaisijdens het schakelen mechanisch klikken.
- Als u:tussen verschillende HDMI-bronnen schakelt, kunnen er vertragingen optreden sondern er een "handshake" voor tweeweg HDMI-communicatie:tussen de bron en het scherm tot stand要去 worden gebracht. De tijd die nodig is voor de handshake varieert afhankelijk van welke apparatuur is aangesloten.
- Controller of de batterijen in de afstandsbediening nog nieuw genoeg zich.
- Controller of de infrarood sensor op het voorpaneel Niet geblokkeerd is. Richt de afstandsbediening op de sensor.
- Controller of de sensor geen sterk infrarood Licht (zonlicht, halogeenverlichting etc.) ontvangt.
- Trek de stekker van het apparaat uit het stopcontact, wacht 30 seconden en steek de stekker wee in. Het apparaat worden dan gereset.
- Controller of de codesets in de afstandsbediening en de RSP-1582 op verzelfde codeset zich ingesteld, dus allebei op Codeset 1 of allebei op Codeset 2.
Specificities
Audio
Totale harmonische wervorming (THD) <0,005%
Intermodulatievervorming (60 Hz: 7 kHz, 4:1) <0,005%
Frequenlherspons
Analogebypass 10 Hz-100k Hz, ± 1,5 dB Digitale ingang 10 Hz-20k Hz, ± 0,3 dB
Signaal-ruisverhouding (Agewogen)
Analoge bypass 112 dB
Digitale ingang 112 dB
Gevoeligheid/Impedantie ingang Lijn 250 mV / 100k ohm
Balans niveau 500 mV / 100k ohm
Phono 3.2 mV / 47k ohm
Uitgangsneveau voorsterker Lijn 1,0V Balansnivegu 2.0V
Kanaalscheiding (口 10kHz) > 75 dB
Digitale audio LPCM (up to 192kHz, 24-bit) Dolby
Dolby
Resolutie uitgang 1080i, 1080p, 1080p 24Hz, 3D, 4K UHD
Ondersteuning van kleurruimte Ondersteuning van diepe kleuren HMDI Inputs/Outputs
Algemeen
Stroomverbruk 0,5 watt (standby) Benodig vermogen (AC)
BTU 137 BTU/h
Ametingen (B× H× D)
Hoogte voorpaneel Gewicht
^22 Digital, Dolby ^23 Digital EX
TrueHD,
Digital Plus,
TM
sRGB,YCbCr 4:2:2,YCbCr 4:4:4
24-bit,30-bit,36-bit
Versie 1.4,ondersteunt een
doorvoer tot een resolutie van 4K
en een retoursignal voor het gelui
via het ARC-kanaal.
45 watt
120 volt, 60 Hz
(Amerikaanse versie)
230 volt, 50Hz (EG-versie)
431×188×416,8mm 4U/177 mm 12kg
"Made for iPod" en "Made for iPhone" betekent dat een elektronisch accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod de een iPhone en dat door de ontwikkelaar is verklaard dat aan de prestationnormen van Apple wordt voldaan. Apple is Niet verantwoordelijk voor de werking van een dergelijk apparaat noch voor het al dan Niet voldoen ervan aan de veiligheidsnormen en wet- en regelgeving. Let op: als dit accessoire in combinatie met een iPod of iPhone worden gebruikt, kan dit van invloed zijn op de draadloze prestaties.
iPhone, iPod, iPod classic, iPod nano en iPod touch zich handelsmerken van Apple Inc. en geregisteerd in de Verenigde Staten en andere landen.
Made for
bd iPhone
Meet, als u het juiste formaat wilt bepalen voor de benodigde openings in inbouwkasten, het apparaat dat u wilt installereren en/of houd rekening met een speling van ten minste 1mm aan allke kanten voor de toleranciesussen verschillende apparaten. Alle specificaties zijn correct op het moment van drukken. Rotel behoudt zich hetrecht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.
Rotel en het Rotel Hifi-Logo zijn gedeponeerde handelsmerken van The Rotel Co., Ltd. Tokio, Japan.
