Finden Sie kostenlos die Bedienungsanleitung des Geräts RSP1582 ROTEL als PDF.
| Produkttyp | Audio/Video-Surround-Prozessor |
| Marke | Rotel |
| Modell | RSP-1582 |
| Stromversorgung | 120V/60Hz (USA) oder 230V/50Hz (EU), wählbar |
| Stromverbrauch | Ca. 50 W (Standby < 0,5 W) |
| HDMI-Eingänge | 7 Eingänge (davon 1 an der Front) + 2 Ausgänge (1 mit ARC) |
| Unterstützte Videoauflösung | Bis zu 4K (3840x2160) und 3D |
| Dekodierte Audioformate | Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS Neo:6, Dolby Pro Logic IIx/IIz |
| Kanalanzahl | 7.1 (RCA- und XLR-Vorverstärkerausgänge) |
| Analogeingänge | 7 RCA-Paare (darunter Phono, CD, Tuner, AUX 1-4) + 1 symmetrisches XLR-Paar + 7.1 Multi-Eingang |
| Digitaleingänge | 3 koaxial + 3 optisch + 1 PC-USB (24 Bit/192 kHz) + 1 USB iPod/iPhone |
| Bluetooth | Ja, mit aptX-Codec |
| 12V-Trigger-Ausgänge | 3 zuweisbare Trigger-Ausgänge |
| Netzwerkverbindung | Ethernet RJ-45 für Firmware-Updates und Heimautomatisierungssteuerung |
| Fernbedienung | RR-CX100 mit Hintergrundbeleuchtung |
| Display | LCD-Bildschirm an der Front + OSD über HDMI-Ausgang |
| Gesamtklirrfaktor | < 0,005 % |
| Signal-Rausch-Verhältnis | 112 dB (IHFA-bewertet) |
| Wartung und Reinigung | Trockenes Tuch oder Staubsauger für die Lüftungsgitter verwenden |
| Sicherheit | Nicht Feuchtigkeit aussetzen, vor Reinigung Netzstecker ziehen, keine vom Benutzer reparierbaren Teile |
| Ersatzteile und Reparierbarkeit | Kontaktieren Sie einen autorisierten Rotel-Techniker; Firmware-Updates über USB oder Netzwerk |
Häufig gestellte Fragen - RSP1582 ROTEL
Benutzerfragen zu RSP1582 ROTEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hifi-system kostenlos im PDF-Format! Finden Sie Ihr Handbuch RSP1582 - ROTEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RSP1582 von der Marke ROTEL.
BEDIENUNGSANLEITUNG RSP1582 ROTEL
Figure 1: Bedienelemente und Anschlisse 5
Figure 2: Fernbedienung 6
Figure 3: Verträger und Subwoofer 7
Figure 4: Symmetrische Verbindungen für Veränder und Subwoofer 8
Figure 5: Digitale Audio und PC-USB verbindungen 9
Figure 6: Anschlussdiagramm für Blu-Ray- und Video-Player 9
Figure 7: Frontseitiger USB-Anschluss 10
Figure 8: Anschlussdiagramm für einen CD-Spieler 10
Figure 9: Anschlussdiagramm für einen Tuner 11
Figure 10: Vorderseite HDMI-Verbindungen 11
Figure 11: Rückseitige HDMI-Verbindungen 12
On-Screen-Menus 13
Wichtige Sicherheitschinweise 59
Die Firma Rotel 60
Zudieser Anleitung 60
Video-Features 60
Audio-Features 60
Surround-Features 60
Sonstige Features 61
Auspacken des Gerätes 61
Aufstellung des Gerötes 61
Überblick über die Anschlussmöglichkeiten 61
HDMI-Ein- und -Ausgänge. 61
VideoeingingeHDM1-7eitige） 61
HDMI IN (Frontseitig) 61
HDMI OUT 61
Audioein- und -ausginge 62
Phono-Eingang 62
Tuner-Eingang 62
CD-Eingang 62
Audioeingange ANALOG 1-4 62
BALANCED-Eingang 62
MULTI-Eingang 62
Cinch-Vorveränder-Ausgabe (PREOUT) 62
Symmetrische Ausgabe (BALANCED) 62
Digtaleinginge 62
PC-USB-Eingang 62
Frontseitiger USB-Eingang 63
Sonstige Anschlisse 63
Spannungswahlschalter 63
Netzeingang 63
Power-Schalter 63
12V TRIGGER-Anschlisse 63
REM IN-Buchse 63
IR OUT-Buchsen 63
RS232-Anschluss 64
Netzwerkanschluss 64
Anschlieben der Geräte. 64
Endstufen 64
Anschlieben eines Subwoofoers 64
DVD, Blu-ray, Kabel, Satellite, Spielekonsole und HDTV-Tuner 64
DVD-bzw. Blu-ray-Player 65
Anschlieben eines Monitor 65
Anschlieben eines CD-Player und XLR Quelle 65
Anschlieben eines Tuner 65
Anschlieben eines iPod/iPhone 65
BETRIEB DES RSP-1582 66
Erste Informationen zur Gerätefront 66
Frontdisplay 66
Fernbedienungssensor 66
Erste Informationen zur Fernbedienung 66
Überblick über die Tasten und Bedienelemente 66
STANDBY-Taste und Power ON/OFF-Tasten 66
Laustskeregler und VOLUME-Tasten 66
DISPLAY(DISP).Taste 66
MENUSETUP-Taste 66
Navigationstasten/ENTER-Taste 66
MUTE-Taste 66
INPUT-Taste/Eingangsgwohltasten 66
SUR+-Taste 67
Laufwerkstosten 67
DIM-Taste 67
SUB-,CTR-und REAR-Taste 67
MEM-Taste 67
LIGHT-Taste 67
Hilfslicht 67
Automatische Decodierung der Surroundmodi 67
Manuelle Auswahld der Surroundmodi. 68
Dolby Digital/TrueHD 68
Dolby Digital Surround EX 68
Dolby Digital 2.0 68
DTS/DTS-HD 5.1 68
DTS 96/24 68
DTS-ES 6.1 68
Digital-Stereo-Discs 68
Analog Stereo 69
Grundfunktionen 69
EINGANGSWAHL 69
USB-/iPod-Betrieb 69
Anschluss von iPod/iPhone 69
Laufwerkstosten 69
teeth. 69
Bluetooth-Verbindung 69
Kseitiger PC-USB-Anschluss 69
PC-USB-Anschluss an der Geräuterückseite 69
SETUP 70
Grundlegende Informationen zu den Menus 70
Navigationstasten 70

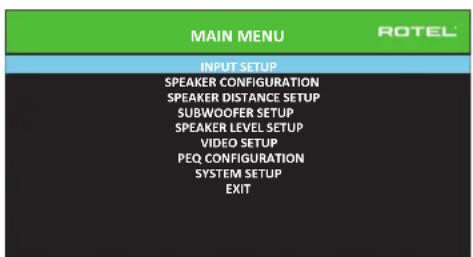

HAUPTMENUE 70
Konfigurierend der Eingänge 70

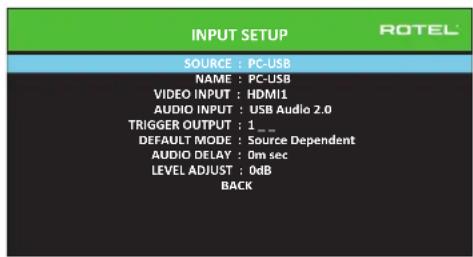

EINGANGS-SETUP 70

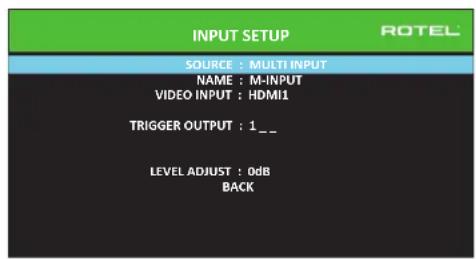

MULTI-EINGANG 72

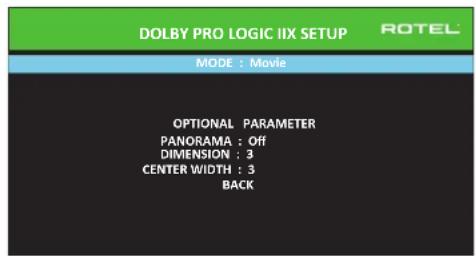

Dolby Pro Logic IIx 72
DTS Neo:6 72
Konfigurieren der Laufsprecher fur die Audiowiedergabe 73
LAUTSP-KONFIGURATION 73

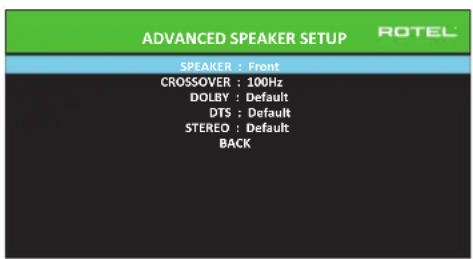

DETAIL. EINST. LAUTSPRECHER 74

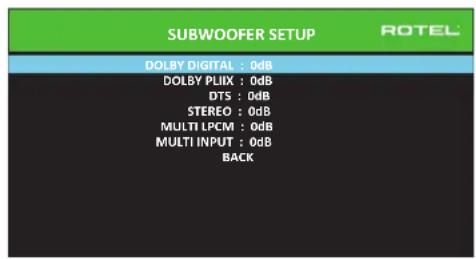

SUBWOOFER-PEGEL 75

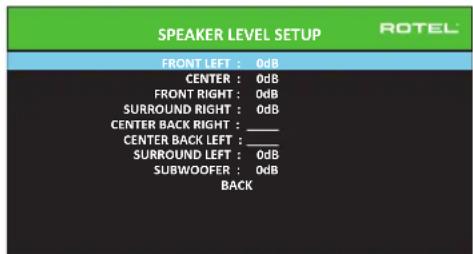

LAUTSP-PEGEL 75

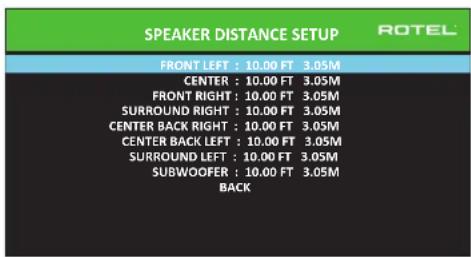

LAUTSPR.-VERZÖGERUNG/ABSTAND 76
Sonstige Einstellmöglichkeiten 76

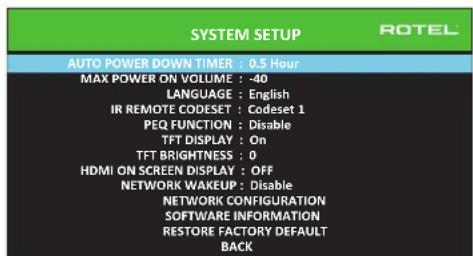

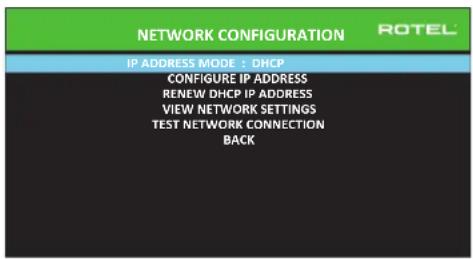

SYSTEM-SETUP 76
VIDEO-SETUP 77

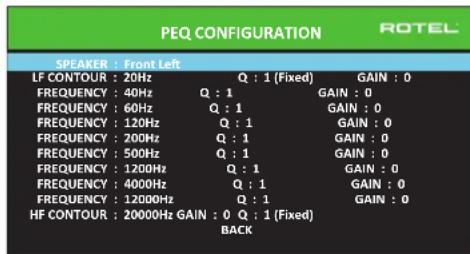

PEQ-EINSTELLUNG 77
Störungssuche und -beseitigung 78
Technische Daten 79
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING: SHOCK HAZARD-DO NOT OPEN
AVIS: RISOUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausreicht.
Das Ausrufungszeichen in einem gleichseitigen Dreeck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerat beiliegenden Literatur hin.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannten)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.
Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss dazu nicht geerdet werden.

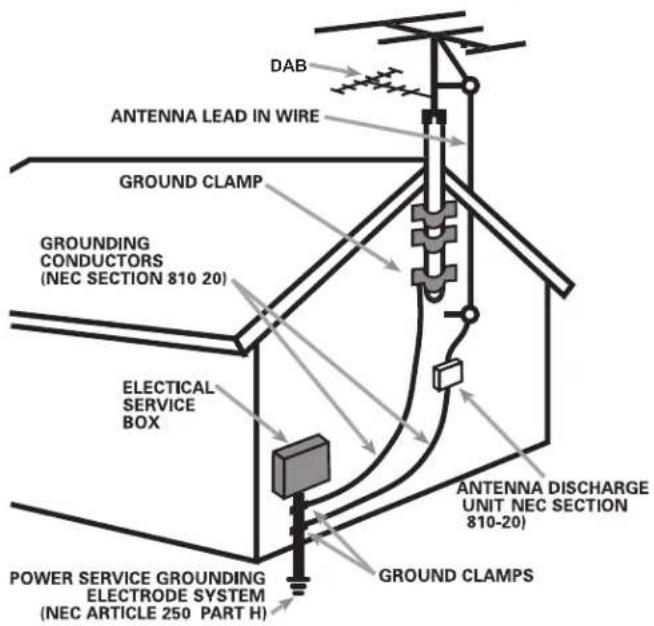

ANTENNA GROUNDING ACCORDING TO NATIONAL ELECTRICAL CODE INSTRUCTIONS SECTION 810: "RADIO AND TELEVISION EQUIPMENT"
Der RS232-Anschluss ist nur von autorisiertem Personal zu nutzen.
FCC-Information
Dieses Gerät wurde getestet und erfüllt die Bestimmungen für Digitalergele der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Diese Bestimmungen siehen einen angemessenen Schutz vor Störungen und Interferenzen bei der Installation in Wohngebäuden vor. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann solche abstrahlen. Wir es nicht vorschfristsmäßig installiert und verwendet, kann es Störungen des Radio- und Fernsehempfangs verursachen. Es kann jeder nicht ausgeschlossen werden, dass auch bei einer bestimmen Installation Störungen aufreten.
Verursucht这点 Gerät Störungen beim Radio- oder Fernsehempfang, was durch Ein- und Ausschalten des Gerätes festgestellt werden kann, sollen den Sie versuchen, diese Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder verändern Sie ihre Position (Fernseher, Radio usw.).
- Vergroßern Sie den Abstand zwischen dem Gerüt und dem Empfänger.
- Schlieben Sie das Gerät an eine andere Steckdose an, so dass es mit einem anderen Stromkreis verbunden ist als der Empfänger.
- Bitten Sie ihren Fachhändler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe.
VORSICH
Dieses Gerät entspricht Abschnitt 15 der FCC-Regeln. Der Betrieb ist unter folgenden zwei Bedingungen zulässig:
(1) Dieses Gerät darf keine störenden Interferenzen verursachen und
(2)keine Interferenzen, die zu unerwunschtem Betrieb führen konnen.
Wichtige SicherheitshinweiseHinweis
WARNING: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.
WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.
Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Soltte dieser Fall trotzdem einzeln eintreten, trennen Sie das Gerätsofar vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeitieren durchführten.
Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.
Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachtet werden. Dadurch konnen Personen- und Sachschädern vermieden werden. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeitern am Gerät vorzunehmen.
Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

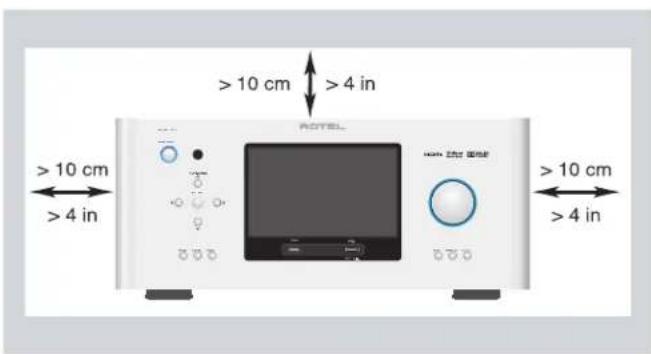

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist.
Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkkulation gewährleistet ist.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder sonstigen Geräten, die Wärme erzeugen).
WARNING: Über den Netzeingang an der Geräuterrückseite konnen Sie das Gerät vollständig vom Netz trennen. Daher ist es so aufzustellen, dass dieser Anschluss frei zugänglich ist.
Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.
Schlieben Sie das Geräur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keine Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel soll eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Veränderungskabel.
Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellenden des Gerätes geboten.
Sollen Sie das Gerät für eine langere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstecker aus der Steckdose.
Dieses Gerä sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.
Ist das Gerät z.B. während des Transportes über länger Zeit kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunstet ist.
Stellen Sie das Gerät wagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.
Schalten Sie das Gerät sofort aus undziehen Sie gescholtes Fachpersonal zu Rate, wenn:
- das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerat Regen ausgesetzt war, - das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
- das Gerät hingefallen ist bzw. beschädigt wurde.
Die Batterien in der Fernbedienung dürfen keiner starken Wärmeentwicklung, wie sie bei direkter Sonneneinstruhlung, Feuer usw. entstehen, ausgesetzt werden.
WARNING: Der Hauptschalter befindet sich an der Geräterückseite. Das Gerät ist so aufzustellen, dass dieser Schalter frei zugänglich ist.
Die Firma Rotel
Unsere Geschichte begann vor ungebähr 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzahligen MenschenECHten Horgenuss bereitet,denen gute Unterhaltung wichtig ist.
Rotel wurde von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.
Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So findsen Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.
Wir fuhlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonderss wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst weniger belasten.
Rotel ist stolz daraufauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Loten reduzieren. Unsere neuen Class-D-Verträger (nicht digital) arbeiten bis zu 5-mal effizienter als ältere Verträger-Designs, ohne damit an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schon these Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.
Last, not least ist diese Anleitung auf Recyclungpapier gedruckt.
Dies sind bzw keine, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen sauberen und umweltfreundlichen Herstellungssprozess.
Vielen Dank, dass Sie sich für these Roset-Produkt entschieden haben. Wir sind sicher, dass Sie in den nachsten Jahren viel Freude daran haben werden.
In Lizenz der Dolby Laboratories hergestellt. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. Copyright 1995-2005. Alle Rechte vorbehalten.
In Lizenz hergestellt. US-Patente: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 sowie weitere US- und weltweite Patente sind erteilt oder angemeldet. DTS, DTS-HD und das Symbol sind eingetragene Warenzeichen und DTS-HD Master Audio sowie die Logos sind Warenzeichen der DTS Inc. Das Produkt enthalt Software. © DTS Inc. Alle Rechte vorbehalten.
Dieses Gerät enthalt Kopierschutztechnologie, die durch US-Patente und sonstige intellektuelle Eigentumsrechte der Ravi Corporation geschützt wird. Reverse Engineering und der Ausbau sind verboten.
Zudieser Anleitung
Vielen Dank, dass Sie sich für den Rotel-Surround-Prozessor RSP-1582 entschieden haben. Bei thisem Gerät handelt es sich um eine komplett ausgestattete Audio-/Video-Schaltzentrale für analoge und digitale Quellkomponenten. Zudem ist es mit einem digitalen A/V-Prozessor für eine Vielzahl von Formaten bestückt (einschließlich Dolby Surround®, Dolby Digital® und DTS®).
Video-Features
- HDMI-Schaltung für digitale Videosignale bis zu 4K.
- Akzeptiert HDMI-Videoeinggangssignale: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24 Hz und 4K.
- Ausgangssignale HDMI-Video (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24 Hz und 4K) sind kompatibel mit herkommlichen HDMI-Displays und Projektoren.
Audio-Features
- Rotels Balanced-Design-Konzept steht für ein ausgeklugeltes Platinenlayout, erstklassige Bauteile und ausfuhrliche Hörtests zur Gewährleistung eines erstklassigen Klanges und langfristiger Zuverlösigkeit.
- Analoger Bypass-Modus für reines 2-Kanal-Stereo ohne Digitalverarbeitung.
- Digitale und analoge Ein- und Ausgänge (einschließlich Coax, Optical, Cinch und symmetrisch (XLR)).
- MULTI-Eingang für analoge 7.1-Kanal-Signale von kompatiblen Quellkomponenten.
Surround-Features
- Automatische Decodierung von Dolby-Digital 2.0-, Dolby-Digital 5.1-, Dolby-Digital-Surround EXTM, Dolby TrueHD- und Dolby-Digital Plus-Aufnahmen.
- Dolby Pro Logic llx-Decodierung und Dolby Pro Logic llz-Decodierung (für 6.1- und 7.1-Kanal-Systeme) mit verbesserten Kanaltrennung und normgerechten Pro Logic II-Frequenzgängen für Aufnahmen, die mit Dolby-Surround Matrix encodiert sind. Kann für Musik- oder Cinema-Quellen, Pro Logic bzw. Spieler optimiert werden.
- Automatische Decodierung von DTS 5.1-Kanal-, DTS-ES-Matrix 6.1-Kanal, DTS-ES-Discrete 6.1-Kanal, DTS 96/24, DTS-ES-96/24 digital, DTS-HD™ Master Audio- und DTS-HD™ High Resolution-Aufnahmen.
- DTS Neo:6 ^® -Surroundmodi zur Wiedergabe von Surroundinformationen von 2-Kanal-Stereo- oder Matrix-Surroundaufnahmen über 5.1-Kanal, 6.1-Kanal-bzw. 7.1-Kanal-Systeme. Kann für Musik- und Cinema-Quellen optimiert werden.
- Surroundmodi für die Wiedergabe von Mehrkanalaudio auf 2-Kanal- und 3-Kanal-Systemen.
- Ein HDMI-Ausgang unterstützt ARC (auch Audio Return Channel oder Audiorückkanal genannt). Er erhögt den Transport der Audiodaten via HDMI vom Fernseher zur Verarbeitung durch den RSP-1582.
Sonstige Features
- Benutzerfreundliche ON-SCREEN-Menüführung mit programmierbaren Name n für alle Eingänge.
- Im OSD-Setup haben Sie die Wahl zwischen verschiedenen Menüsprachen.
- Mikroprozessor-Software mit Update-Möglichkeit über den rückseitigen Internetanschluss bzw. den frontseitigen USB-Port.
- Programmierbare Trigger-Ausgänge steuern die Ferneinschaltung von Endstufen und von weiteren Systemkomponenten.
Auspacken des Gerätes
Entfernen Sie die Verpackung vorsichtig vom Gerät. Sie enthalt neben dem Gerät die Fernbedienung und weiteres Zubehör. Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des Gerätes für einen eventuellen späteren Einsatz auf.
Aufstellung des Gerätes
Platzieren Sie das Gerät auf einer stabilen, ebenen Oberfläche und setzen Sie das Gerät weder direktem Sonnenlicht, extremer Wärme, Feuchtigkeit noch starken Vibrationen aus. Stellen Sie es auf ein Regal, so muss dies stabil genug sein, um das Gewicht des RSP-1582 zu tragen.
Platzieren Sie das Gerät in der Höhe der anderen Geräte in Ihr System und, falls möglich, in seinem eigenen Regal. Dies erleichtert das Herstellen der Verbindungen und anschließende Änderungen im System.
Das Gerät erwartt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Ventilationsöffnungen abgenuft werden. Verdecken Sie die Ventilationsöffnungen nicht. Um das Gehäuse muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Gerätes vorzubeugen. Beachten Sie dies bei der Unterbringung in einem Schrank.
Stellen Sie keine anderen Komponenten oder Gegenstände auf das Gerät. Es darke flüssigkeit in das Gerät gelangen.
Überblick über die Anschlussmöglichkeiten
Die an das Gerät anzuschliebenden Quellkomponenten werden für die analoge Audiowiedergabe über Standard-Cinch-Kabel oder symmetrische XLR-Kabel, über einen HDMI-Videoanschluss und ein optionales digitales Audiokabel (koaxial oder optisch) mit den Eingängen des Gerätes verbunden.
HINWEIS: Surroundformate wie Dolby Digital und DTS sind Digitalformate, die das Gerät nur decodieren kann, wenn ein digitales Eingangssignal verfügbar ist. Aus thisem Grund sollenn Sie die Digitalausgänge Ihr's Blu-ray- oder DVD-Players mit den HDMI-, den optischen oder den koaxialen Eingangen am Gerät verbinden.
Die Audioausgangssignale des Prozessors RSP-1582 werden über Standard-Cinch-Kabel oder über die symmetrischen XLR-Kabel von den Audioausgängenge sendet. Das Videosignal vom Prozessor wird über die HDMI-Verbindungen zum Monitor übertragen.
Darüber hinaus hat das Gerät MULTI-Eingangssanschlüsse für eine Quellkomponente mit eigener Surrounddecodierung, REM IN-Buchsen, 12V TRIGGER-Ausgänge und Rotel Link.
HINWEIS: Schlieben Sie die Systemkomponenten erst an das Netz an, wenn die Geräte ordnungsgemäß miteinander verbunden sind. Alle Videokabel sollenen einen Wellenwiderstand von 75 Ohm aufweisen. Der S/PDIF-Digital-Audiosanstard definiert die Anforderungen an ein 75-Ohm-Übertragungskabel möglich. Alle gute Digitalkabel entsprechen diesen Standards. Da die Video- und S/PDIF-Standards sehr ähnlich sind, können Sie Videokabel für die digitale Audiöübertragung verwenden. Wir empfehlen ihren jedoch, NIEMALS ein herkömmliches analoges Audioverbindungskabel als Digital- oder Videokabel einzusetzen. Diese Kabel leiten die Signale weiter weitere, ihre begrenzte Bandbreite beeinträchtigt jederoch die Klangqualität.
Verbinden Sie beim Herstellen analoger Audioverbindungen die LINKEN Kanäle mit den Buchsen für den LINKEN Kanal und die RECHTEN Kanäle mit den Buchsen für den RECHTEN Kanal. Alle Cinch-Anschlüsse sind folgendermaßen gekennzeichnet:
HINWEIS: Jeder Quelleneingang muss im EINGANGS-SETUP des ON-SCREEN-Menusystems konfiguriert werden. Wir empfehlen,这点es Menu nach Anschluss jeder Quelle aufzurufen und diese nach ihren Wünschen zu konfigurieren. Weitere Informationen entnehmen Sieitte dem Abschnitt EINGANGS-SETUP.
HDMI-Ein- und -Ausgänge
These Anschlüsse werden genutzt, um ein Videosignal vom und zum Gerät zu senden. Spezielle Hinweise zum Anschlieben der einzelnen Geräte erhalten Sie unter „Anschlieben der Geräte".
Die HDMI-Eingänge sind zum Anschluss an Geräte gedacht, die HDMI-Ausgänge besitzen. Die HDMI-Anschlüsse übertragen Videosignale in verschiedenen Formaten (einschließlich 3D, 1080p/24 Hz und 4K). Durch die Implementierung von HDMI werden Audiosignale oder eine separate Audioverbindung von einer HDMI-Komponente unterstützt.
HDMI IN (Frontseitig)
Damit die Verbindung einfacher hergestellt werden kann, ist ein HDMI-Eingang in die Gerätefront integriert. Nutzen Sie diesen Eingang für portable Quellen oder Geräte, die nicht dauerhaft angeschlossen werden.
HDMI OUT
Über die beiden HDMI-Ausgänge werden parallel hochaufgelöste Videosignale zu ihrem Fernsehgerä gesendet. Die HDMI-Ausgänge können die Videosignale zu einem hochauflosenden Fernsehgerä 2D (480p/576p/720p, 1080i, 1080p oder 4K) und 3D (bis zu 1080p/24 Hz) übertragen.
HINWEIS: Die beiden HDMI-Ausgänge an der Geräterückseite senden das gleiche Videosignal. Nur einer von ihren überträgt jedoch das On-Screen-Menüsystem zu Ihr Fremseher.
Von den beiden HDMI-Ausgangen untersucht nur einer ARC (Audio Return Channel). Er ist über der HDMI-Buchse mit "ARC" gekennzeichnet. Weitere Informationen erhalten Sie im Abschnitt VIDEO-SETUP in dieser Bedienungsanleitung.
HINWEIS: Möglicherweise besitzt Ihr Fernsehgerät mehr als einen HDMI-Eingang. Stellen Sie die Verbindungitte über den ARC-fahigen Eingang Ihres Fernsehgerates her, um die ARC-Funktion these Gerates nutzen zu konnen. ARC-kompatible Eingange sind in der Regel herein dem HDMI-Eingangsanschluss mit „ARC" gekennzeichnet.
Zusätzliche Informationen zu den HDMI-Videoausgängen:
Alle über HDMI angeschlossenen Geräte müssen HDCP-kompatibel sein, um die korrekte Anzeige des HDMI-Video signals sicherzustellen.
- Alle über HDMI empfangenen Audiosignale werden von thisem Produkt verarbeitet und über die Cinch-bzw. XLR-Ausgänge weitergeleitet. Um das Audiosignal zu einem angeschlossenen Fernsehgerät senden zu können, muss im VIDEO-SETUP-Menü des RSP-1582 unter AUDIO-MOD der Menüpunkt für den HDMI-Ausgang eingestellt werden.
- Werden beiden HDMI-Ausgänge gleichzeitig genutzt, so wird für beide die gleiche Auflösung eingestellt. Diese Auflösung ist geringer als die der angeschlossenen Monitor.
Audioein- und -ausgänge
Dieser Rotel-Prozessor besitzt sowohl analoge als auch digitale Anschlussmöglichkeiten.
Phono-Eingange 26
These mit LEFT/RIGHT gekennzeichneten Cinch-Eingänge werden zum Anschluss eines Plattenspielers genutzt. Besitzt der Plattenspieler ein Erdungskabel, verbinden Sie these Kabel mit der mit "GND" gekennzeichneten Schraubklemme links darüber den Digitaleingangen.
Tuner-Eingunge
Der Prozessor besitzt ein Paar analoge Cinch-Audioeingänge zum Anschluss an einen Tuner.
CD-Eingänge 29
Verbinden Sie den rechten und linken Analogausgang an Ihr hem CD-Spieler mit den mit CD gekennzeichneten Cinch-Eingangen des Gerätes.
These mit ANALOG 1-4 gekennzeichneten Cinch-Eingänge bieten Anschlussmöglichkeiten für die analogen Audiosignale von vier zusätzlichen Quellkomponenten.
BALANCED-Eingänge
An diese symmetrischen XLR-Audioeingänge kann eine Quelle mit symmetrischen XLR-Audioausgaben angeschlossen werden.
MULTI-Eingänge
Über diese Cinch-Eingänge können die analogen Signale (bis zu 7.1) einer Quellkomponente empfangen werden, die in der Lage ist, Mehrkanal Audiosignale zu decodieren. Es stehen Eingänge für FRONT L & R, CENTER, SUB, REAR L & R sowie CENTER BACK (CB) 1 & 2 oder FRONT VERTICAL HEIGHT L & R in einem Dolby PLLiz-Setup zur Verfügung.
These Eingänge umgeheden die gesamte Digitalverarbeitung des Gerätes. Die Signale werden direkt zum Lautstärkeregler und zu den Ausgängen gesendet.
Cinch-Vorverträger-Ausgänge (PREOUT)
An der Geräterückseite des Gerätes befinden sich zehn analoge Audioausgänge, die Hochpegel-Ausgangssignale zu externen Verständern und aktiven Subwoofern senden: FRONT L & R, CENTER 1 & 2, SURROUND (REAR) L & R, CENTER BACK CB1 & CB2 (oder FRONT VERTICAL HEIGHT L & R) und SUBWOOFER 1 & 2.
Symmetrische Ausgabe (BALANCED) 29
An der Geräterückseite des Gerätes befinden sich neun mit BALANCED gekennzeichene analogue XLR-Audioausgänge, die die symmetrischen Ausgangssignale des RSP-1582 zu externen Verständern und aktiven Subwoofern senden: FRONT L & R, CENTER, SURROUND (REAR) L & R, CENTER BACK CB1 & CB2 (oder FRONT VERTICAL HEIGHT L & R) und SUBWOOFER 1 & 2.
HINWEIS: Stellen Sie die Verbindungen zu demselben Versteller nicht gleichzeitig über die Cinch- und XLR-Anschlüsse her.
HINWEIS: Abhängig von ihrer Systemkconfiguration können Sie einzel oder all diese Anschlüsse nutzen. Haben Sie beispiselsweise nur einen Centerlautsprecher, schlieBen Sieihn an den Ausgang CENTER 1 an. Haben Sie nur einen Laufsprecher fur den Center Back-Kanal, sollieBen Sie diesen an den CB1-Ausgang an.
Digitaleingeange 15
Der RSP-1582 akzeptiert digitale Eingangssignale von Quellen wie CD-Spielern, Satelliten-TV-Tunern und DVD-Spielern. Der integrierte DSP erkennen die Abtastrate des eingehenden Signals und stellt sich automatisch ein. Es werden Abtastraten bis zu 192kHz unterstützen.
HINWEIS: Die digitalen Eingänge untersären sowohl 2-Kanal-Stereogels auch Mehrkanal-Audiosignale. Bei Nutzung des Digitaleingangs decodiert die digitale Signalverarbeitung des Prozessors den eingehenden Audio-Datenstrom (einschließlich Dolby Digital oder DTS).
Das Gerat verfügt an der Rückseite über sechs Digitaleingänge, drei koaxiale und drei optische. Diese Digitaleingänge konnen während des Setups über das später in dieser Bedienungsanleitung beschriebene EINGANGS-SETUP-MENU jeder beliebigen VIDEO-Eingangsquelle 1 - 8 zugeordnet werden. Sie können beispielsweise den Digitaleingangsanschluss COAXIAL 1 der Videoquelle VIDEO 1 und den Digitaleingang OPTICAL 2 der Quelle VIDEO 3 zuordnen. Im Werk wird die Audioquelle für die Eingänge Video 1 - 8 auf HDMI Audio voreingestellt.
Im Werk wird der CD-Audioeingang auf CD (analog Cinch) gesetzt. Diese Einstellung kann in XLR, Coax 1-3 bzw. Optical 1-3 geändert werden.
PC-USB-Eingang
Siehe Figure (Abb.) 5
Verbinden Sie diesen Eingang über das beiliegende USB-Kabel mit der USB-Buchse an Ihr dem Computer.
Der RSP-1582 unterstützt sowohl USB Audio Class 1.0 als auch USB Audio Class 2.0. Bei Windows-Computern ist für USB Audio Class 1.0 keine Treiberinstallation erforderlich. Die Audiowiedergabe wird bis zu einer
Abtastrate von 96 kHz Unterstützung. Ab Werk voreingestellt ist USB Audio Class 2.0.
Damit Sie die Vorteile des Modus USB Audio Class 2.0 nutzen konnen, in dem Abtastraten bis zu 192kHz unterstützen werden, müssen Sie den auf CD gespeicherten Windows-Treiber installmenten, die dem RSP-1582 beiliegt. Außer dem須n Sie den RSP-1582 in den Wiedergabemodus USB Audio Class 2.0 schalten. Gehen Sie damit folgendermaBen vor:
- Drücken Sie die MENU-Taste an der Gerätefront, um das HAUPTMENUE aufzurufen. Nutzen Sie die Pfeillasten nach oben/unten, um das Menu EINGANGS-SETUP auszuwahlen. Drücken Sie anschließend ENTER.
- Verwenden Sie die Pfeiltasten nach links/rechts, um PC-USB als EINGANGSQUELLE auszuwahlen und wahren Sie „USB Audio Class 2.0" als AUDIO-EINGANG.
- Schalten Sie den RSP-1582 aus und wieder ein und starten Sie ihren PC neu, nachdem Sie den USB-Audio-Modus geändert haben. Damit stellen Sie safer, dass beim Geräte ordnungsgemäß konfiguriert sind.
Viele Anwendungen für die Audiowiedergabe unterstützen die Abtastrate von 192kHz nicht.itte prufen Sie,ob Ihr Audio-Player 192kHz unterstützt. Sie benotigen zudem Audiodateien mit einer Auflösung von 192kHz ,um diese Abtastrate ordnungsgemäß wiedergeben zu konnen.Dementsprechend messen Sie den Audiotreiber in Ihr PC fur die Ausgabe von 192kHz konfigurieren oder Ihr Computer muss ein Downsampling in eine geringere Abtastrate durchfuhren. Weitere Details entnehmer Sieitte den Informationen zu ihrem Audio-Player bzw.Betriebssystem.
HINWEIS: Um den Modus USB Audio Class 2.0 nutzen zu konnen, ist die Installation des Windows-PC-Treibers erforderlich. Dieser ist auf der dem RSP-1582 beiliegenden CD ROM gespeichert.
HINWEIS: Bei Mac-Computern muss zur Unterstützung von USB Audio Class 1.0 bzw. 2.0 kein Treiber installiert werden, jedoch ist auch hier die Auswahl von Rotel als Audioausgabegerät erforderlich.
HINWEIS: Nach der erfolglichen Installation des Treibers mussen Sie in der Systemsteuerung Ihres Computers unter „Sound" den ROTEL-Audiotreiber auswahlen.
Frontseitiger USB-Eingang
Siehe Figure (Abb.) 7
Dieser Anschluss ist für Apple-Geräte wie den iPod, das iPad und iPhone geeignet. Nach dem Anschlieben bleiben die Displays von iPod und iPhone aktiv, so dass Sie die Such- und Playfunktionen nutzen können.
Sonstige Anschlüsse
Spannungswahlschalter [3]
Das Gerät ist auf die im jeweiligen Land zur Verfügung stehende Netzspannung eingestellt.itteändernSie die Spannungseinstellung als Endebrauer nicht.
VORSICH: An der Geräterückseite befindet sich ein Spannungswahlschalter. Stellen Sie safer, dass dieser passend für die in Ihr dem Land zur Verfügung stehende Netzspannung eingestellt ist, bevor Sie das Netzkabel anschließen.
Netzeingang 32
Ihr Rotel-Prozessor wird im Werk so eingestellt, dass er der in ihrem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben. Schlieben Sie das Gerät nur mit dem beiliegenden Netzkabel an den rückseitigen Netzeingang an.
Power-Schalter 25
Der große Wippschalter an der Geräterückseite ist der Hauptschalter. Befindet sich dieser in der OFF-Position (AUS), so ist das Gerät komplett ausgeschaltet. Befindet er sich in der ON-Position (AN), so konnen die STANDBY-Taste an der Gerätefront und die ON/OFF-Tasten auf der Fernbedienung genutz werden, um das Gerät zu aktivieren oder in den Standby-Betrieb zu schalten.
12V TRIGGER-Anschlüsse 19
Viele Rotel-Versteller lessen sich über ein 12V Trigger-Signal vom Prozessor ein- und ausschalten. Zu dieserm Zweck stehen an der Rückseite des RSP-1582 drei Ausgangsanschlüsse zur Verfügung. Ist das Gerät eingeschaltet, liegt an diesen Anschlüssen ein 12-Volt-Gleichspannungssignal, durch das die angeschlossenen Geräte automatisch eingeschaltet werden. Befindet sich der Prozessor im Standby-Modus, so liegt kein Trigger-Signal an den Ausgängen; die angeschlossenen Versteller schalten sich automatisch ab.
Um das 12V Trigger-Feature nutzen zu konnen, verbinden Sie eine der mit 12V TRIG OUT gekennzeichneten Buchsen mit dem 12V Trigger-Eingang eines Rotel-Verstärkers. Verwenden Sie dazu nur das thisem Gerat oder einem Rotel-Verstärker beiliegende schwarze Trigger-Kabel (3,5 mm Klinke). Das +12-Volt-Gleichspannungssignal liegt an der Steckerspitze.
HINWEIS: Die 12V Trigger-Ausgänge können so konfiguriert werden, dass sie nur bei bestimmen Eingangsquellen aktiviert werden. Unter SETUP können Sie dem Abschnitt EINGANGS-SETUP in dieser Bedienungsanleitung weitere Informationen entnahmen.
REM IN-Buchse 20
These 3,5-mm-Minibuchse empfängt die Befehlcodes eines externen Infrarotempfängers. Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale den Fernbedienungssensor an der Gerätefront nicht erreichen können.
Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die REM IN-Buchse von ihrem autorisierten Rotel-Fachhandler beraten.
HINWEIS: Die Infrarotsignale von der REM IN-Buchse konnen über externe Infrarotsender oder über Kabelverbindungen über die IR OUT-Buchszen zu anderen Quellkomponenten weitergeleitet werden. Weitere Informationen finden Sie im folgenden Abschnitt.
IR OUT-Buchsen [23]
Die IR OUT-Buchsen 1 & 2 senden die an der REM IN-Buchse anliegenden Infrarotsignale zu einem Infrarotsender, der sich vor dem Fernbedienungssensor der Quellkomponente befindet. Darüber hinaus kann IR OUT über Kabelverbindungen an Rotel-CD-Spieler, DVD-Spieler oder-Tuner angeschlossen werden.
These Ausgänge werden genutzt, um Infrarottsignale an andere Quellkomponenten weiterzuleiten, wenn die Sensoren an den Quellen durch den Einbau in einen Schrank verdeckt sind.
Lassen Sie sich bezüglich Infrarotsenden und -empfängern von ihrer autorisierten Rotel-Fachhändler beraten.
RS232-Anschluss
Der RSP-1582 kann in Automatisierungssystemen über eine RS232-Schnittstelle gesteuet werden. Anschluss bietet die RS232-Buchse an der Geräterückseite über ein Standard-DB-9-Kabel (Stecker/Buchse).
Netzwerkanschluss 18
Die mit NETWORK gekennzeichene Buchse akzeptiert Standard-CAT-5-Kabel mit RJ-45-Steckern. Für den normalen Betrieb these Gerätes ist der Netzwerkanschluss nicht erforderlich, sondern wird nur für Software-Updates bzw. die Steuerung in Automatisierungssystemen besteht.
Weitere Informationen zu den Anschlüssen, der Verkabelung, der Software und den Betriebscodes erhalten Sie von ihrem autorisierten Rotel-Fachhändler.
Anschlieben der Geräte
Endstufen
Siehe Figures (Abbildungen) 3 und 4
Der RSP-1582 besitz mit PRE OUT gekennzeichene Cinch-Ausgänge und symmetrische XLR-Ausgänge zum Anschluss an Endstufen, die zum Antrieb von acht (sieben bei XLR-Verbindung) Laustprechern in einem 5.1-, 6.1- oder 7.1-Kanal-Surround-Audio-System angeschlossen werden konnen: linker/rechtter Frontkanal, zwei Centerkanale (ein Centerkanal bei XLR-Verbindung), rechte/linke Surroundkanale, zwei Centerkanale hinter (oder vorne oben). Zusätzlich gibt es noch zwei Subwoofer-Ausgänge.
Möchten Sie Endstufen anschließen, so verbinden Sie ein Audiokabel von jeder Ausgangsbuchse mit dem Eingang des Verstärkerkanals, von dem der entsprechende Laufsprecher angetrieben wird. Verbinden Sie beispisseweise den mit FRONT L gekennzeichneten Ausgang mit dem Verstärkerkanal, der den linken Frontlautspricher anteibt. In einem kompletten Heimkinosystem stellen Sie (zusätzlich zur Verbindung mit dem Subwoofer) bis zu sieben unterscheidliche Verbindungen her. In einem 5.1-System sind die Ausgänge mit FRONT L & R, CENTER und REAR L & R gekennzeichnet. Es gibt zwei CENTER-Cinch-Buchsen. Verwenden Sie eine von ihren für den Anschluss eines einzelnen Centers oder andere, wenn Sie beide Centerkanale nutzen. In 6-oder 7-Kanal-Systemen wird(werden) eine(zwei) zusätzliche Verbindung(en) für den(die) Centerlautspricher hinter hergestellt. Diese Buchsen sind mit CB1/LVH und CB2/RVH gekennzeichnet. Nutzen Sie CB1, wenn nur ein Centerlautspricher hinter angeschlossen wird.
Anstelle der CB1- und CB2-Lautsprecher können Sie in einem Dolby PLLZ-System LVH- (für Left Vertical Height) und RVH-Lautsprecher für Right Vertical Height anschließen.
Stellen Sie sicher, dass jeder Ausgang mit dem richtigen Veränderkanal verbunden wird:
- Verbinden Sie den Verstärkerkanal für vorne links mit der mit FRONT L gekennzeichneten Buchse.
- Verbinden Sie den Verstärkanal für vorne rechts mit der mit FRONT R gekennzeichneten Buchse.
-
Verbinden Sie den Verstärkerkanal für den Center mit der mit CENTER 1 bzw. CENTER 2 gekennzeichneten Buchse.
-
Verbinden Sie den Verstärkerkanal für Surround links mit der mit REAR L gekennzeichneten Buchse.
- Verbinden Sie den Verstärkerkanal für Surround rechts mit der mit REAR R gekennzeichneten Buchse.
- Verbinden Sie den Verstärkeralan für Center hinten links/Left Vertical Height mit der mit CB1/LVH gekennzeichneten Buchse.
- Verbinden Sie den Verstärkerkanal für Center hinten rechts/Right Vertical Height mit der mit CB2/RVH gekennzeichneten Buchse.
Nach dem Sie die Vorversteller-Ausgänge angeschlossen haben, müssen Sie den RSP-1582 entsprechend der Grüße und dem Typ der Laufsprecher in ihrer System konfigurieren. Außen dem müssen Sie die relativen Lauststärkepegel der Laufsprecher mithilfe der eingebauten Testtöne einstellen (siehe Kapitel SETUP in dieser Bedienungsanleitung).
Anschlieben eines Subwoofer
Siehe Figures (Abbildungen) 3 und 4
Möchten Sie einen Aktiv-Subwoofer anschlieben, verwenden Sie ein Standard-Cinch-Audiokabel bzw. ein XLR-Anschlusskabel und verbinden eine der beiden jeweils mit SUB 1 bzw. SUB 2 gekennzeichnen Buchsen mit dem Eingang an der Endstufe des Subwoofer. Beide SUB-Ausgangleiefern dasselbe Signal. Benutzen Sie für einen Subwoofer einen der beiden Anschlüsse. Nutzen Sie zum Anschlieben von zwei Subwoofern beiden Anschlüsse.
Nach dem Anschlieben des Subwooferers mussen Sie das Gerät für den Betrieb eines Subwooferers konfigurieren. Nutzen Sie die Testtöne, um den relativen Lautstärkepegel des Subwooferers einzustellen. Siehe Kapitel SETUP in dieser Bedienungsanleitung.
HINWEIS: Stellen Sie die Verbindung entweder über die Cinch- oder die XLR-Kabel her. Schlieben Sie nicht beiden gleichzeitig an.
DVD, Blu-ray, Kabel, Satellit, Spielekonsole und HDTV-Tuner
Siehe Figures (Abbildungen) 6 und 10
Quellgerate wie Blu-ray, DVD, Satellit, Kabel usw. sollenen über HDMI mit dem RSP-1582 verbunden werden. Schlieben Sie eine Seite des HDMI-Kabels an den Ausgang der Quelle an und die andere Seite an einen der HDMI-Eingänge am Prozessor.
Digitale Audioverbindung: Abhängig vom Setup Ihr's Systems konnen Sie auch die digitalen Audioanschlüsse nutzen und sie den HDMI-Videoeingangen zuweisen.
Verbinden Sie den digitalen Ausgang der Quelle mit den optischen, mit DIGITAL IN gekennzeichneten Eingängen 1 - 3 bzw. den koaxialen, mit DIGITAL IN gekennzeichneten Eingängen 1 - 3 am Prozessor. Ein HDMI-Kabel übertragt sowohl digitale Videodaten (Bilddaten) als auch digitale Audiodaten. Daher muss in den meisten Fälle keine separate digitale Audioverbindung hergestellt werden.
HINWEIS: Nutzen Sie den Bildschirm EINGANGS-SETUP, um das digitale Audieingangssignal der oben verwendenten HDMI-Videoeingangsquellezuzuordnen.
DVD-bzw. Blu-ray-Player
Siehe Figure (Abb.) 6
In einigen Fälle werden DVD- und SACD-Player sowie andere exter Mehrkanal-Decoder über Cinch-Kabel mit dem Prozessor verbunden und senden analoge Audiosignale. Ein DVD-Spieler mit HDMI-Ausgangen kann die Digitalsignale zur Decodierung direkt zum Prozessor senden.
Analoge Verbindungen: Um die Verbindung mit einem Blu-ray-bzw. SACD-Player (oder mit jedem anderen Gerät, das Mehrkanal-Audio decodieren kann) mithilfe der analogen Anschlüsse herzustellen, verbinden Sie die Ausgänge des Players über Cinch-Audiokabel mit den mit MULTI INPUT gekennzeichnen Cinch-Buchsen am RSP-1582. Achten Sie damit auf die korrekte Polarität, d.h., schreiben Sie den rechten Frontkanal an den Eingang FRONT R an usw.
Abhängig von der Systemkconfiguration stellen Sie sechs (FRONT L & R, SURROUND L & R, CENTER und SUBWOOFER), sieben (zusätzlich eine Verbindung zum CENTER-BACK-Anschluss) oder acht Verbindungen (zusätzlich zwei Verbindungen zu den CENTER-BACK-/VERTICAL HEIGHT-Anschlüssen) her.
Die MULTI-Eingänge umgehen die Digitalverarbeitung und leiten die Signale direkt zum Lautstärkeregler und zu den Vorversteller-Ausgangen (PREOUT).
HDMI-Digitalverbindung: Besitzt der Player HDMI-Ausgänge, verbinden Sie einlich ein HDMI-Kabel vom Ausgang des Players mit einem der HDMI-Eingänge am Prozessor. Dieses Kabel übertragt das Videosignal vom Player zusammen mit einem digitalen Audiosignal. Nutzen Sie HDMI für Audio und Video, so wird die Mehrkanal-Decodierung vom Prozessor vorgenommen.
Anschlieben eines Monitor
Siehe Figure (Abb.) 10
Verbinden Sie einen der HDMI-Ausgänge des RSP-1582 mit dem HDMI-Eingang Ihr's TV-Monitors. Der RSP-1582 ist mit zwei HDMI-Ausgängen bestückt. Einer von ihren ist mit ARC/OSD gekennzeichnet, d.h., bei Nutzung these Anschlusses wird das OSD angezeigt und ARC aktiviert.
Anschlieben eines CD-Player und XLR Quelle
Siehe Figure (Abb.) 8
Digitale Audioverbindung: Verbinden Sie den Digitalausgang des CD-Players mit einem beliebigen der Analog CD, XLR, Digitaleingänge (optisch oder koaxial) am Prozessor. Nutzen Sie das Menu EINGANGS-SETUP, um für den Audioeingang CD einzustellen (die Werksvoreinstellung ist CD).
Analoge Audioverbindung:
Option 1: Verbinden Sie den linken und rechten Analogausgang des CD-Players mit den mit CD gekennzeichneten AUDIO IN-Buchsen (links und rechts). Bei dieser Option wird der D/A-Wandler des CD-Players genutzt. Abhängig vom ausgewählten DSP-Modus kann es bei dieser Option erforderlich sein, dass das Analogsignal für die Verarbeitung in ein Digitalsignal umgewandelt wird.
Option 2: Verfügt ihr CD-Player (oder eine andere Quelle) über XLR-Ausgänge, können Sie die XLR-Eingänge am RSP-1582 für diese Verbindung nutzen. Verbinden Sie die XLR-Ausgänge (links und rechts) der Quelle mit den mit BALANCED INPUT (links und rechts) gekennzeichneten Buchsen. Abhängig vom ausgewählten DSP-Modus kann es bei dieser Option erforderlich sein, dass das Analogsignal für die Verarbeitung in ein Digitalsignal umgewandelt wird.
Obwohl für einen CD-Player normalerweise keine Videoverbindungen hergestellt werden, kann der RSP-1582 dem CD- oder dem XLR-Eingang einen anderen Videoeingang zuordnen. Für Video stehen HDMI 1 - 8 (Front), Letzte Videoquelle bzw. Aus zur Verflügung. Die Werksvoreinstellung für den Videoeingang HDMI 1 ist CD und XLR.
AnschlieBe eines Tuner
Siehe Figure (Abb.) 9
Digitale Audioverbindung: Verbinden Sie den Digitalausgang eines Digitaltuners mit einem beliebigen der optischen bzw. digitalen DIGITAL IN-Eingänge 1 - 3 am RSP-1582.
HINWEIS: Bei einer Tuner-Quelle ist die Auswahl eines Digitaleingangs standardmäßig nicht möglich.itte nutzen Sie VIDEO 1-8 wenn Sie einen Tuner mit Digitaleingang anschließen.
Analoge Audioverbindung: Verwenden Sie einen Tuner, so verbinden Sie die analogen Tuner-Ausgänge links und rechts mit den beiden mit TUNER gekennzeichneten Audio-Eingangsbuchsen am RSP-1582. Stellen Sie safer, dass der rechte Kanal an die Eingangsbuchse R und der linke Kanal an die Eingangsbuchse L angeschlossen wird.
Obwohl für einen Tuner normalerweise keine Videoverbindungen hergestellt werden, kann der RSP-1582 dem Tuner-Eingang einen anderen Videoeingang zuweisen. Zur Auswahl stehen HDMI 1 - 8 (Front), Letzte Videoquelle oder Aus. Standardmög ist der Videoeingang HDMI 1 dem Tuner-Eingang zugeordnet.
Anschlieben eines iPod/iPhone
Siehe Figure (Abb.) 11
Schlieben Sie den iPod/das iPhone an die frontseitige USB-Buchse an.
HINWEIS: Die Audioeingänge CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH und TUNER werden standardmöbig auf den Videoeingang HDMI 1 gesetzt. Andere möglichkeiten sind HDMI 1 - 8 (Front), Letzte Videoquelle oder Aus.
Trotz seinergen groben Anzahl an Features, Einstellungen und Optionen ist der RSP-1582 erstlaufnlich einfach zu bedieren. Der Schlüssel zum optimalen Betrieb ist sein On-Screen-Display (OSD), das Sie durch die verschiedene Auswahlmöglichkeiten führt.
Um Sie mit dem Betrieb des Gerätes vertraut zu machen, beginnen wir in thisem Teil der Bedienungsanleitung mit dem grundlegenden Aufbau und den Funktionen der Bedienelemente an der Gerätefront und auf der Fernbedienung. Danach erläutern wir Grundfunktionen wie das Ein- und Ausschalten des Gerätes, die Lautstärkeeinstellung, die Auswahl der Hörquelle usw. Es folgen detaillierte Erläuterungen zu den Surroundmodi und wie Sie das Gerät für verschiedene Aufnahmetypen konfigurieren. Alle diese Features werden beim normalen Betrieb genutzt. Das letzte Kapitel dieser Bedienungsanleitung enthalt detaillerte Informationen zu den Einstellmöglichkeiten während des Setups und zur Konfiguration des Gerätes. Viele dieser Einstellungen werden nur einmal vorgenommen und bleiben dann während des Betriebes unverändert.
Die Zahlen in den Kästchen beziehen sich auf die Abbildung des Hauptgerätes am Anfang der Bedienungsanleitung. Die eingekreisten Buchstaben beziehen sich auf die Fernbedienung. Erscheinen sowohl Zahlen als auch Buchstaben, finden Sie diese Funktion an der Gerätefront und auf der Fernbedienung. Erscheint nur eine Zahl oder nur ein Buchstabe, so befindet sich theseb Bedienelement nur an der Gerätefront oder nur auf der Fernbedienung.
Erste Informationen zur Gerätefront
Im Folgenden erhalten Sie einen kurzen Überblick über die Bedienelemente und Features an der Gerätefront des Gerätes. Einzelheiten zu diesen Bedienelementen finden Sie in den daraufuffolgenden Abschnitten der Bedienungsanleitung, in denen auch die verschiedene Aufgaben detailiert beschrieben werden.
Frontdisplay
Auf dem Display an der Gerätefront wird das komplette OSD-Menu des RSP-1582 angezeigt. Wird das OSD nicht genutzt, erschinen die ausgewählte Quelle und der Audiomodus.
Fernbedienungssensor
Über这点 Fenster werden die von der Fernbedienung übertragenen Infrarotsignale empfangen. Richten Sie die Fernbedienung auf diesen Sensor, um eine korrekte Signalübertragung zu gewährleisten.
HINWEIS: Die übrigen Bedienelemente an der Gerätefront werden im Abschnitt „Überblick über die Tasten und Bedienelemente" beschrieben.
Erste Informationen zur Fernbedienung
Zum Lieferumfang des RSP-1582 gehört die Fernbedienung RR-CX100. Sie ist einfach zu bedieren und kann mithilfe der IR-Codelisten 1 bzw. 2 so konfiguriert werden, dass es keine Probleme mit anderen Rolle Modelle gibt. Halten Sie die Tasten TUN und 1 für Codeliste 1 (bzw. TUN und 2 für Codeliste 2) gleichzeitig für ca. 5 Sekunden gedrückt, bis die Hintergrundbeleuchtung an-und ausgeht. Lassen Sie dann beide Tasten los. Das Systemmenü des OSD bietet eine Option, die es möglich macht, den Prozessorntweder für die Codeliste 1 oder die Codeliste 2 zu konfigurieren. Die Werksvoreinstellung fur die Fernbedienung und den Prozessornest Codeliste 1.
Über die RR-CX100 kann auch ein angeschlossener Rotel-CD-Player gesteuer werden. Zu den Funktionen des CD-Players gehören Play, Stop, Pause, Titel vorwarts/rückwarts, Schnelldurchlauf vorwarts/rückwarts. Drücken Sie zur Aktivierung dieser Funktionen die CD-Taste auf der Fernbedienung. Ist der CD-Player an den Quelleneingang XLR angeschlossen, so konnen diese Funktionen durch Drucken der XLR-Taste aktiviert werden. Mocht den Sie die Funktionen für den CD-Player nach Drucken der XLR-Taste aktivieren, so halten Sie die Tasten XLR und 1 für 5 Sekunden gedrückt, bis die Hintergrund-LEDs blinken 2 Mal. Lassen Sie die Tasten anschließend los. Um deaktivieren Sie die CD-Steuerfunktionen, halten Sie die Tasten XLR und 0 für 5 Sekunden gedrückt, bis die Hintergrund-LEDs blinken.
Die Laufwerkstaten zur Fernsteuerung des CD-Players funktionieren nur, wenn vorher die CD-bzw. XLR-Taste gedrückt wurde. Wir über die Fernbedienung ein anderer Eingang ausgewählt, können diese Tasten nicht mehr für die Fernsteuerung des CD-Players genutzt werden.
Überblick über die Tasten und Bedienelemente
In thisem Abschnitt wird ein grundlegender Überblick über die Tasten und Bedienelemente an der Gerätefront und auf der Fernbedienung gegeben. Nähere Informationen zum Betrieb des Gerätes erhalten Sie in den folgenden Abschnitten.
STANDBY-Taste und Power ON/OFF-Tasten
Mit der STANDBY-Taste an der Gerätefront und den ON/OFF-Tasten auf der Fernbedienung konnen Sie das Gerät aktivieren oder in den Standby-Betrieb schalten. Damit dies möglich ist, muss zunachst der Hauptschalter an der Geräterückseite in die EIN-Position gesetzt werden.
Lautstärkeregler und VOLUME-Tasten
Die beiden Tasten auf der Fernbedienung und der große Drehschalter an der Gerätefront sind die Hauptlaufstärkeregler, über die der Pegel für alle Kanäle gleichzeitig eingestellt wird.
DISPLAY(DISP)-Taste
Drucken Sie diese Taste zeigen den aktuellen Volumen.
MENU/SETUP-Taste
Navigationstasten/ENTER-Taste ⑤
Mit Drucken der MENU/SETUP-Taste erschaffen das OSD-Menusystem im Frontdisplay und der OSD-aktivierte HDMI-Ausgang. Drucken Sie die MENU/SETUP-Taste erneut, um diese Menu zu deaktivieren. Nutzen Sie die Navigationstaten (das sind die Pfeiltasten nach oben/unten/links/rechts) und die ENTER-Taste auf der Fernbedienung oder an der Gerätefront, um zu den verschiedene Menus zu gelangen.
MUTE-Taste
Mit Drucken der MUTE-Taste schalten Sie den Ton stumm. Eine Anzeige erscheint an der Gerätefront und im OSD. Drucken Sie diese Taste erneut, um den vorherigen Lautstärkepegel wieder herzustellen.
INPUT-Taste/Eingangswahlstaten
Die Eingangswahllasten an der Gerätefront können genutzt werden, um im Eingangs-Setup die Quelle anzuzeigen. Sie konnen die Quelle ändern, indem Sie die gewünschte Quelle mit den Navigationstasten auswahlen und die ENTER-Taste an der Gerätefront drücken. Über die Eingangswahllasten der Fernbedienung konnen Sie die Quelle direkt ändern, indem Sie die gewünschte Quellentaste drucken.
SUR+--Taste
Mithilfe der SUR + -Tasten auf der Fernbedienung bzw. an der Gerätefront wird fur die aktuell ausgewählte Quelle die Surroundinformation angezeigt. Der standardmäßig eingestellte DSP-Modus kann im Setup-Menu fur jeder Quelle konfiguriert werden. Drucken Sie wiederholt die SUR + -Taste, um zu den einzelnen DSP-Modi zu schalten.
HINWEIS: Die für die DSP-Verarbeitung zur Verfugung stehenden Optionen untersenden sich abhängig vom Typ der Eingangsquelle. In den analogen bzw. digitalen Eingangsmodi stehen nicht alle DSP-Optionen zur Verfugung.
Über weitere Fernbedienungstaten konnen Sie direkt auf bestimmte DSP-Modi zugreifen.
2CH: Sie können den Audiomodus auf STEREO, DOWN MIX bzw. BYPASS stellen.
BYPASS: Umgeht die gesamte DSP-Verarbeitung.
PLCM: Sie können zwischen Optionen wie Movie, Music und Game umschalten.
Laufwerkstaten ①
Über diese Tasten können die Grundfunktionen für die iPod/USB-Wiedergabe gesteuert werden. Zu den Unterstützungten Funktionen gehoren: Play, Stop, Pause, nachster Titel, vorheriger Titel.
DIM-Taste
Mithilfe dieser Taste konnen Sie die Helligkeit des Frontdisplays verändern.
HINWEIS: Die mithilfe der Taste ① vorgenommen Einstellungen sind nur vorübergehend und werden nach dem Ausschalten des Gerätes nicht gespeichert.
SUB-, CTR- und REAR-Taste
Über diese Tasten haben Sie die Möglichkeit, die Lautsprecher einzustellen und den Pegel für jeder Lautsprecher im System anzupassen. Nutzen Sie zur Änderung der Werte die Pfeillasten nach oben/unten auf der Fernbedienung. Hierbei handelt es sich nur um vorübergehende Änderungen. Mocht den Sie die Werte dauerhaft verändern, so nutzen Sie im OSDitte das Menu LAUTSP.-PEGEL.
MEM-Taste
These Tastes wird für den Betrieb des RSP-1582 nicht genutzt.
LIGHT-Taste
Drücken Sie diese Taste, um die Hintergrundbeleuchtung der Fernbedienung einzuschalten. Dies erleichtert den Einsatz der Fernbedienung in schwach beleuchteten Räumen.
Hilfslicht
Halten Sie die LIGHT-Taste(N) gedrückt 3 Sekunden, um das Hilfslicht einzuschalten. Dieses Licht hilft in schwach beleuchteten Räumen wie in einem Heimkino, Gegenstände zu finden.
Automatische Decodierung der Surroundmodi
Die Decodierung von Digitalquellen, die an die Digitaleinge range angeschlossen sind, erfolgt im Allgemeinen durch die Erfassung einer in der Digitalaufnahme gespeicherten Kennung, die dem Prozessor mitteilt, welches Format zur Decodierung erforderlich ist. Erkennt das Gerät beispielsweise Dolby Digital 5.1 oder DTS 5.1, aktiviert der Surround-Prozessor die geeignete Decodierung.
Das Gerät erkennt auch Discs mit DTS-ES Matrix 6.1 oder DTS-ES Discrete 6.1 und aktiviert die DTS-ES®-Extended-Surround-Decodierung. Auch Dolby-Digital-Surround EX-Aufnahmen aktivieren in der Regel die automatische Decodierung (obwohl nicht alle Surround EX-DVDs die erforderliche Kennung besitzen und darüber eine manuelle Aktivierung der Surround EX-Decodierung erforderlich werden kann).
Außer dem erkennt das Gerät Dolby TrueHD und DTS-HD Master automatisch.
Ebenso wird das digitale Eingangssignal einer Standard-CD, einer DTS 96/24-Disc bzw. einer DTS-ES 96/24-Disc automatisch erfasst und ordnungsgemäß für den 2CH-Stereo-Betrieb decodiert.
Ein digitales Eingangssignal einer HDCD® -encodierten Compact Disc, einer Standard-CD, einer DTS 96/24-Disc oder eines MP3-Players wird automatisch erfasst und für den 2-Kanal-Stereo-Betrieb decodiert.
Die Dolby-Pro Logic IIx/IIz-Verarbeitung kann so konfiguriert werden, dass sie in allen 6.1- oder 7.1-Kanal-Systemen mit Centerlautsprecher(n) hinterten automatisch aktiv ist und die entsprechende Extended-Surround-Decodierung aller Mehrkanal-Digitalsignale sicherstellt, und darüber auch bei denjenigen, die ansonsten nicht den richtigen Extended-Surroundmodus aktivieren wurden.
Invielen Fällen erkennt das Gerät auch ein Digitalsignal mit Dolby-Surround-Encodierung (wie z. B. den voreingestelltten Soundtrack auf vielen DVDs) und aktiviert die Dolby®Pro Logic II®Decodierung. Darüber hinaus konnen Sie über das EINGANGS-SETUP einen Surroundmodus für jeder Eingang voreinstellen (siehe unter SETUP).
Zusammen mit der automatischen Erfassung von Dolby Digital und DTS automatisiert diese Voreinstellung der Surroundmodi den Betrieb des Gerätes vollständig. Wahlen Sie beispelsweise den Filmmodus Dolby Pro Logic II Movie als Voreinstellung für alle Videeingänge, decodiert der Prozessor automatisch Dolby-Digital- und DTS-Soundtracks, wenn diese gespielt werden und nutzt die Pro Logic II-Matrix-Decodierung für alle anderen Aufnahmen.
Für Stereoeingänge wie CD und Tuner konnen Sie für die 2-Kanal-Wiedergabe standardmäßig den STEREO-Modus wahlen oder den Dolby-Pro Logic II-Musikmodus, wenn Sie sich lieber Musikquellen im Surround-Sound anhoren möhen.
HINWEIS: Ein am Gerät anliegenden Digital signal wird erfasst und ordnungsgemäß decodiert. Bei einer Blu-ray-Disc mit mehreren Soundtracks muss man den Player jedoch für das gewünschte Signal und den Encodierungstyp konfigurieren. So kann es beispielsweise sein, dass Sie das Menusystem des DVD-Spielers nutzen müssen, um einen Dolby-Digital TrueHD- oder DTS-Soundtrack anstelle des voreingestelltten Dolby-Surround-Soundtracks Dolby Digital 2.0 einzustellen.
Manuelle Auswahl der Surroundmodi
Die Kombination der automatischen Erfassung von Dolby-Digital- und DTS-Aufnahmen sowie der Voreinstellung der Surroundmodi für jeder Eingang während des Setups des Prozessors führt in Bezug auf die Surroundmodi zu einem vollautomatischen Betrieb. Diese automatische Auswahl der Surroundmodi wird den Wünschen vieler Nutzer gerecht.
Für all diejenigen, die eine aktivere Rolle bei der Einstellung der Surroundmodi spielen möchten, stehen auf der Fernbedienung und an der Gerätefront Tasten zur manuellen Auswahl der Surroundmodi zur Verfügung, die nicht automatisch erfasst werden. In einigen Fällen werden sie auch genutzt, um eine automatische Einstellung zu umgehen.
Manuelle Einstellmöglichkeiten über die Gerätefront und/oder die Fernbedienung sollen genutzt werden, wenn Sie Folgodes spielen möchten:
- Standard 2-Kanal-Stereo (nur linke und rechte Lautsprecher), ohne Surround-Verarbeitung.
- 2-Kanal-Wiedergabe von Dolby-Digital 5.1- oder DTS-Aufnahmen (Downmix).
- Dolby 3-Kanal-Stereo (links/rechts/Center) von 2-Kanal-Aufnahmen.
- 5-Kanal-Stereo-bzw. 7-Kanal-Stereo von 2-Kanal-Aufnahmen.
- Dolby-Pro Logic II-Cinema- oder -Music-Matrix-Decodierung von 2-Kanal-Aufnahmen.
- DTS Neo:6-Cinema- oder -Music-Matrix-Decodierung von 2-Kanal-Aufnahmen.
- Dolby-Digital-Surround EX-Decodierung von Dolby-Digital 5.1-Aufnahmen oder Dolby-Digital-Surround EX-Discs, die keine automatische Decodierung aktivieren.
HINWEIS: DTS, DTS-ES Matrix 6.1-, DTS-ES Discrete 6.1-, DTS 96/24, DTS-ES 96/24, DTS-HD, Dolby-Digital- und Dolby TrueHD-Signale werden automatisch erfasst und konnen nicht umgangen werden. Sie konnen jedoch die Dolby-Digital-Surround EX-Decodierung für jedem beliebige Dolby-Digital 5.1-Quellmaterial benutzten. Ein Downmix von Dolby-Digital 5.1- oder DTS 5.1-Aufnahmen für die 2-Kanal-Wiedergabe ist ebenfalls möglich.
- PCM-2-Kanal-Digitalsignale (nicht 96 kHz) können umgangen und über Dolby-Pro Logic II, Dolby 3-Stereo, DTS Neo:6, 5CH Stereo, 7CH Stereo und Stereo wiedergegeben werden.
- Dolby-Digital 2-CH Stereo kann übergangen und über Dolby Pro Logic II, Dolby 3-Stereo und Stereo wiedergegeben werden.
Die folgenden Abschnittte beschreiben detailliert die manuellen Einstell-möglichkeiten für die Surroundmodi, die für jeder Aufnahmetyp zur Verfugung stehen.
Dolby Digital/TrueHD Dolby Digital Surround EX
Die Dolby-Digital-Decodierung erfolgt automatisch und kann nicht umgangen werden. Sie können sich jedoch für einen 2-Kanal-Downmix von 5.1-Aufnahmen entscheiden. In einem 6.1-Kanal- oder 7.1-Kanal-System
konnen Sie auch die Dolby-Surround EX-, Dolby-Pro Logic IIx-Music-oder Dolby-Pro Logic IIx-Cinema-Verarbeitung (nur für 7.1-Kanal) wahren.
Möchten Sie den Surroundmodusändern, drücken Sie auf die SUR+ -Taste auf der Fernbedienung und an der Gerätefront, um die verschiedene Optionen aufzurufen. Durch Drücken der 2CH-Taste auf der Fernbedienung erfolgt ein Downmix eines beliebigen Mehrkanal-Signals in den 2-Kanal-Stereomodus.
HINWEIS: Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfugung stehenden Surround-Optionen ausgewählten werden kann.
Dolby Digital 2.0
Die Dolby-Digital-Decodierung wird automatisch erfasst und kann nicht umgangen werden. Sie können sich jedoch für 2-Kanal-Wiedergabe, für 5.1-Kanal-Wiedergabe mit Pro Logic II-Matrix-Surround, für 6.1/7.1-Kanal-Wiedergabe mit Pro Logic IIx/IIz-Matrix-Surround oder Dolby 3-Stereo-Wiedergabe entscheiden.
Möchten Sie den Surroundmodus ändern, drücken Sie auf die SUR+-Taste auf der Fernbedienung und an der Gerätefront, um die verschiedeneen Surround-Optionen aufzurufen. Durch Drücken der 2CH-Taste auf der Fernbedienung erfolgt ein Downmix eines beliebigen Mehrkanal-Signals in den 2-Kanal-Stereomodus. Über die PLCM-Taste auf der Fernbedienung konnen Sie zwischen Pro Logic II Cinema (Movie), Music bzw. Game umschalten.
DTS/DTS-HD 5.1 DTS 96/24 DTS-ES 6.1
Die DTS-Decodierung erfolgt automatisch und kann nicht umgangen werden. Sie können sich jedoch für ein 2-Kanal-Downmix von 5.1-Kanal-Aufnahmen entscheiden.
Möchten Sie den Surroundmodus ändern, drücken Sie auf die SUR+Taste auf der Fernbedienung und an der Gerätefront, um die verschiedene Optionen aufzurufen. Durch Drücken der 2CH-Taste auf der Fernbedienung erfolgt ein Downmix eines beliebigen Mehrkanal-Signals in den 2-Kanal-Stereomodus.
HINWEIS: Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfugung stehenden Surround-Optionen ausgewählten werden kann.
Digital-Stereo-Discs
Zu dieser Gruppe von Aufnahmen zahlen alle 2-Kanal-Signale von den Digitaleingängen des Gerätes, die nicht Dolby Digital sind. Sie können diese Aufnahmen in den Modi 2-CH Stereo, Dolby 3-Stereo, 5-CH Stereo und 7-CH Stereo wiedergeben. Sie können auch Dolby Pro Logic II Matrix Surround (5.1-Kanal-Systeme), Dolby Pro Logic IIx Music (6.1/7.1-Kanal-Systeme), Dolby Pro Logic IIx Cinema (6.1/7.1-Kanal-Systeme), Dolby Pro Logic IIz (7.1-Kanal-System) oder DTS Neo:6 Surround nutzen.
Alle Bass-Management-Einstellungen (Lautsprechergröbe, Subwoofer, Einsatzfrequenz) sind bei digitalen Stereogängen aktiv.
Möchten Sie den Surroundmodus ändern, drücken Sie auf die SUR+Taste auf der Fernbedienung und an der Gerätefront, um die verschiedeneen Surround-Optionen aufzurufen. Durch Drücken der 2CH-Taste auf der Fernbedienung erfolgt ein Downmix eines beliebigen Mehrkanal-Signals in den 2-Kanal-Stereomodus. Über die PLCM-Taste auf der Fernbedienung konnen Sie zwischen Pro Logic II Cinema (Movie), Music bzw. Game umschalten.
HINWEIS: Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfugung stehenden Surround-Optionen ausgewählten werden kann.
Analog Stereo
Zu dieser Gruppe von Aufnahmen zahlt jedem herkömmliche Stereosignal von den analogen Eingängen des Prozessors (einschließlich der analogen Audiosignale von CD-Spielern, FM-Tunern usw.).
Bei analogen Stereosignalen ist zu entscheiden, wie das Signal durch das Gerät geschleift wird. Eine Option ist der analoge Bypass-Modus. In thisem Modus wird das Stereosignal direkt zum Lautstärkeregler und zu den Ausgängen gesendet. Dabei handelt es sich um reines 2-Kanal-Stereo, die digitalen Schaltkreise werden umgangen. Von den Bass-Management-Features (Einstellung des Laufsprecherpegels, EQ-Einstellungen oder Einstellung der Verzögerungszeiten) ist keins aktiv. Es gibt keinen Subwooferausgang. Das Vollbereichssignal wird direkt zum linken und rechten Frontloutsprecher gesendet.
Im anderen Fall werden die analogen Eingangssignale von den Digitalprozessoren des RSP-1582 in Digitalsignale umgewandelt. Hierbei sind alle Features aktiv (einschließlich Bass-Management-Features wie Einsatzfrequenz, Subwoofer-Pegel, EQ-Einstellungen usw.). In this dem Modus konnen Sie mehrere Surroundmodi auswahlen, einschließlich 2CH-Stereo, Dolby 3-Stereo, 5-CH Stereo und 7-CH Stereo. Ferner konnen Sie Dolby Pro Logic II oder Pro Logic IIx Surround oder DTS Neo:6 Surround nutzen.
Möchten Sie den Surroundmodusändern, drücken Sie auf die SUR+Taste auf der Fernbedienung und an der Gerätefront, um die verschiedene Surround-Optionen aufzurufen. Über die PLCM-Taste auf der Fernbedienung konnen Sie zwischen Pro Logic II Cinema (Movie), Music bzw. Game umschalten.
HINWEIS: Durch das Eingangssignal der Quelle wird festgelegt, unter welchen der zur Verfugung stehenden Surround-Optionen ausgewählten werden kann.
Grundfunktionen
Dieser Abschnitt enthalt detaillerte Informationen zu den Grundfunktionen des RSP-1582 und der Fernbedienung.
EINGANGSWAHL
Sie können jeder beliebigen der Quelleneingänge zum Horen/Sehen auswahlen:VIDEO 1-8, CD, PHONO, XLR, MULTI INPUT, USB, PC-USB, BLUETOOTH oder TUNER.
Die Quelleneingänge können über das Menu EINGANGS-SETUP individuell eingestellt werden. So wird festgelegt, welcher HDMI-Eingang als Videoquelle genutzt wird. Die Eingänge VIDEO 1 - 8 können auch so konfiguriert werden, dass sie jeder beliebige analoge und digitale Audioquelle akzeptieren. Die Werksvoreinstellung für die Audioquelle ist HDMI Audio.
Haben Sie den Quelleneingang konfiguriert, können Sie die Eingangswahltasten nutzen, um die gewündsten Eingänge auszuwahlen.
-
Drucken Sie die INPUT-Taste an der Gerätefront 5 und nutzen Sie die Navigationstasten, um auf den gewünschten Quelleneingang zu schalten, z. B. CD. Tuner, Video 1 usw. AnschlieBend drucken Sie ENTER.
-
Drücken Sie die Eingangswahltaste auf der Fernbedienung , um die gewünschte Quelle auszuwahlen.
HINWEIS: Neben den oben genannten Mochigkeiten konnen Sie allen Eingangen eigene Name zuordnen und fur jedem der Videoeingänge einen Surroundmodus auswahlen.
USB-/iPod-Betrieb
Anschluss von iPod/iPhone
- Mithilfe eines geeigneten USB-Kabels kann ein iPod/iPhone an die frontseitige USB-Buchse des RSP-1582 angeschlossen werden.
- Der iPod/Das iPhone streamt das digitale Musiksignal zum Gerät. Die Musikauswahl und die Wiedergabe erfolgen über den iPod/das iPhone.
- Der iPod/Das iPhone bleibt aktiv, wenn es mit dem Gerät verbunden ist.
Laufwerkstaten ①
Laufwerksfunktionen wie Play, Stop, Pause, nachster Titel, vorheriger Titel können während der Wiedergabe über die Fernbedienung gesteuetiert werden.
Bluetooth
Bluetooth-Verbinding
Dank des Bluetooth-Features konnen Sie Musik wireless von Ihrem Bluetooth-fähigen Gerät, z. B. Ihrem Handy, streamen. Wählen Sie zum Anschluss den BLUETOOTH(Bt)-Eingang am RSP-1582. Aktivieren Sie beispielsweise über Ihr Handy Bluetooth und halten Sie nach anderen Bluetooth-fähigen Gerätenuchen. Wählen Sie „Rotel RSP-1582" und stellen Sie die Verbindung her. Anschließlich konnen Sie Musik zum RSP-1582 streamen.
HINWEIS: Der RSP-1.582 ist APTX-kompatibel. Deshalb konnen Sie Music verlustfrei in CD-Qualität streamen.
HINWEIS: Bei einigen Bluetooth-fähigen Geräten müssen Sie die Verbindung zum RSP-1582 nach dem Ausschalten des Gerätes erneut herstellen. Solle this erforderlich sein, gehen Sieitte wie oben beschrieben vor.
Rückseitiger PC-USB-Anschluss
PC-USB-Anschluss an der Geräuterückseite
An diese Buchse kann ein USB-Stecker Typ B angeschlossen werden. Dieser Eingang akzeptiert von Ihr dem Computer übertragene PCM-Audiosignale bis zu 24 Bit/192 kHz.
HINWEIS: Erkennt Ihr Computer den RSP-1582 nach Anschluss der Kabel nicht als Audiotreiber, müssen Sie den USB-Treiber installieren, der auf der dem RSP-1582 beiliegenden CD gespeichert ist.
HINWEIS: Bei Mac-Computern können Sie auf die Installation des Treibers verzichten.
SETUP
Um einen optimalen Systembetrieb zu gewährleisten, verfügt der RSP-1582 über zwei Informationsdisplays. Beim ersten handelt es sich um eine einfache Statusanzeige, die auf dem Fernsehbildschirm erscheidt, sobald grundlegende Änderungen (z. B. in Lautstärke, Eingang usw.) vorgenommen werden. Diese Statusanzeigen erklärren sich von selbst.
Eine umfangreichere ON-SCREEN-Menüfhrung wird mit Drücken der SETUP-Taste auf der Fernbedienung bzw. der MENU-Taste aufgerufen. Diese OSD-Menus halten Ohnen bei der Konfiguration und dem Setup des RSP-1582. Im Allgemeinen werden die beim Konfigurationsprozess durchgeführten Einstellungen als Voreinstellungen gespeichert und müssen dann während des normalen Betriebes nicht mehr vorgenommen werden.
Grundlegende Informationen zu den Menus
Navigationstaten
Mithilfe der folgenden Fernbedienungstaten konnen Sie durch das OSD-Menusystem navigieren:
SETUP-Taste: Mit Drücken dieser Taste entscheidt das HAUPTMENUE. Wird bereits ein Menu angezeigt, so drücken Sie diese Taste, um das OSD zu schreiben und zum normalen Betrieb zurückzukehren.
Pfeiltasten nach oben/unten: Mit diesen Tasten konnen Sie die verschiedene Unterpunkte der einzelnen Menüs von oben nach unten bzw. von unter nach oben anwahlen.
Pfeiltosten nach links/rechts: Mit diesen Tasten konnen in bestimmen Menus des ON-SCREEN-Menusystems die Einstellungen geändert werden.
ENTER-Taste: Drücken Sie ENTER, um eine Einstellung zu bestätigen.
BACK: Drücken Sie die BACK-Taste, um zum vorherigen Bildschirm zusammenzukehren.
HAUPTMENUE
Über das HAUPTMENUE konnen Sie auf die OSD-Bildschirme für verschiedene Konfigurationsmöglichkeiten zugreifen. Sie rufen das HAUPTMENUE auf, indem Sie die SETUP-Taste auf der Fernbedienung oder die MENU-Taste an der Gerätefront drücken. Um in das gewünschte Menu zu gelangen, nutzen Sie die Pfeillasten nach oben/unten auf der Fernbedienung oder an der Gerätefront und drücken die ENTER-Taste auf der Fernbedienung oder an der Gerätefront. Drücken Sie erneut die SETUP/MENU-Taste oder wahlen Sie VERLASSEN im OSD, um das Setup zu beenden und zum normalen Betrieb zurückzukehren.
Konfigurieren der Eingänge
Ein wesentlicher Schritt beim Setup des Gerätes ist die Konfiguration jeges Quelleneingangs über das EINGANGS-SETUP. Das Konfigurieren der Eingänge erhögt es ihren, für eine Anzahl von Punkten Voreinstellungen vorzunehmen (z. B. für den Eingangsanschlussstyp, den gewünschten Surroundmodus, den Quellennamen, der bei Auswahl einer Quelle in den Displays erschinen soll usw.). Die folgenden OSD-Menüs werden zur Konfiguration der Eingänge verwendet.
EINGANGS-SETUP
Sie gelangen über das HAUPTMENUE zum EINGANGS-SETUP, in dem die Quelleneingänge konfiguriert werden. Verwenden Sie die Pfeiltasten nach oben/unten, um die gewünschte Zeile anzuwahlen. Dieder Bildschirm bietet folgende Einstellmöglichkeiten:
QUELLE: Hier konnen Sie die aktuelle Einstellung der Eingangsguille fur die Wiedergabe aendern (CD, TUNER, VIDEO 1 - 8, USB, PC-USB, XLR, PHONO, MULTI-EING & BLUETOOTH).
NAME: Sie konnen für die Quelle selbst einen Name eingeben. So konnen Sie beispiselsweise VIDEO 1 der Einfachheit halber "TV" nennen. Die Einstellung für den NAMEN ist dieselbe wie für die QUELLE. Wahlen Sie diesen Punkt an und drücken Sie ENTER auf der Fernbedienung oder an der Gerätefront, wodurch Sie in ein Untermenü kommt, über das Sie den Name der Quelle ändern konnen.
- Drücken Sie die Pfeilasten nach links/rechts auf der Fernbedienung oder an der Gerätefront, um das erstige Zeichen zu verändern. Scrollen Sie durch die Liste der zur Verfugung stehenden Zeichen.
- Drücken Sie die ENTER-Taste auf der Fernbedienung oder an der Gerätefront, um das Zeichen zu bestätigen und auf die{nachste Position zu springen.
- Wiederholen Sie die Schritte 1 und 2, bis alle acht Zeichen eingegeben worden sind. Mit Drücken der ENTER-Taste wird die neue Bezeichnung gespeichert. Oder nutzen Sie zur Bestätigung die Taste auf dem Bildschirm, wenn Sie weniger als acht Zeichen eingeben wollen.
VIDEO-EING.: Wahlen Sie hier die Videoquelle, die auf dem Fernsehbildschirm erscheinen soll. Weisen Sie den Eingang einer Quelle zu, die angeschlossen ist, indem Sie zwischen HDMI 1-7 und HDMI Front wahlen. Für reine Audioquellen (z. B. einen CD-Player) wahlen Sie normalerweise AUS, so dass keine Videoanzeige erfolgt. Für die Videoquelle kann auch LETZTE VEDIO QUELLE eingestellt werden. Dieses Feature ist dementsprechend dann sinnvoll, wenn Sie sich die letzte ausgewählte Videoquelle ansehen都会.
AUDIO-EINGANG: In thisem Menupunkt wird ein Eingangsanschluss zugewiesen, der für die in der ersten Zeile angezeigte Quelle genutzt wird. Dies kann OPTICAL 1-3, COAXIAL 1-3, ANALOG 1-4, HDMI Audio, Tuner, Multi-Eingang, XLR, Phono, CD, Bluetooth, USB, oder PC-USB sein.
HINWEIS: Optische, koaxiale, CD und XLR Eingänge können der CD-Eingangsquelle oder Video 1-8 zugewiesen werden.
HINWEIS: Audio Eingang mit dem XLR, PHONO, TUNER, MULTI Eingang, Bluetooth oder USB-Eingangsquelle nicht zur Verfugung.
Wird die Eingangs quelle als PC-USB ausgewählt, kann der AUDIO-EINGANG in USB Audio 1.0 oder USB Audio 2.0 geändert werden. Für USB Audio 2.0 ist die Installation eines PC-Treibers erforderlich. Weitere Informationen entnahmen Sieitte dem Abschnitt PC-USB in dieser Bedienungsanleitung.
TRIGGER: Der RSP-1582 verfügbar über drei 12V TRIG-Ausgänge. Diese sind mit 1-3 gekennzeichnet. Diese geben bei Bedarf ein 12V-Gleichspannungssignal zur Einschaltung anderer Komponenten ab. Wahlen Sie beispielsweise den VIDEO1-Eingang aus, so aktiviert das 12V-Trigger-Signal ihren DVD-Spieler automatisch. Für jeder Seite kann jeder beliebige Kombination an Trigger-Ausgängen programmiert werden.
- Wahlen Sie TRIGGER an und drücken Sie auf die ENTER-Taste auf der Fernbedienung oder an der Gerätefront.
- Drücken Sie auf die Pfeilasten nach oben/unten auf der Fernbedienung oder an der Gerätefront, um in das erste frei Feld 1 einzusetzen. Dadurch aktivieren Sie TRIGGER 1 für diese Quelle. Nutzen Sie die Pfeilasten nach links oder rechts, um zur nachsten Position zu gelangen.
- Wiederholen Sie dies, bis alle drei Positionen wie gewündt eingestellt sind. Drucken Sie erneut auf ENTER, um die Auswahl zu bestäigen.
HINWEIS: Die 12V-Trigger-Ausgang 1 ist standardmäßig auf alle Eingangsquellen eingeschaltet werden. Sie können es deaktivieren Sie die Schritte wie oben.
DFLT. MODUS: In dieser Menüpunkt konnen Sie eine Voreinstellung für den Surround-Sound-Modus jedem Quelleneingangs wahren. Diese Voreinstellung wird normalerweise genutzt, es sei dann, das Quellmaterial triggert automatisch die Decodierung eines besonderen Signatyps oder die Voreinstellung wird vorübergehend durch die Nutzung der Surround-Mode-Tasten an der Gerätefront oder auf der Fernbedienung außer Kraft gesetzt.
Optionen für die Voreinstellung der Surroundmodi sind: Dolby Pro Logic IIx, Dolby 3 Stereo, 5ch Stereo, 7ch Stereo, PCM 2 CH, DTS Neo:6, Analog Bypass (nur für den analogen Eingang) und abhängig von der Quelle.
HINWEIS: Die folgenden Digital-Disc-Types werden bzw. das folgende Quellmaterial wird automatisch erfasst und die richtige Decodierung aktiviert, ohne dies manuell vornehmen zu müssen oder die gewünschte Einstellung zu wahren: DTS, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1, Dolby Digital, Dolby Digital Surround EX, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-HD High Resolution Audio, PCM 2-Channel, PCM 96 kHz und MP3.
Da Dolby Digital 5.1- und DTS-Quellen erfasst und automatisch decodiert werden, wird dem Gerät über die Voreinstellung mitgeteilt, wie ein 2-Kanal-Stereosignal zu verarbeiten ist. Beispisseweise haben Sie als Eingang CD gewählt und als Voreinstellung 2-Kanal-Stereo, für die mit dem DVD-Spieler und der Spielekonsole verbundenen Eingänge wahren Sie die Voreinstellung Dolby Pro Logic II zur Verarbeitung von Matrix-encodiertem Dolby-Surround-Material und für den Eingang TUNER entscheiden Sie sich für den 5-Kanal-Stereo-Modus.
In einigen Fällen kann die Voreinstellung manuell durch Drücken der SUR+ Taste auf der Fernbedienung und an der Gerätefront oder durch Drücken der Tasten 2CH, PLCM, BYPASS umgangen werden. Unter „Manuelle Auswahl der Surroundmodi" erhalten Sie weitere Informationen darüber, welche Einstellungen umgangen werden können.
Zwei der in this Menü zur Verfugung stehenden Voreinstellungsmöglichkeiten für die Surroundmodi bieten zusätzliche Auswahlmöglichkeiten: Movie, Music oder Game für Dolby Pro Logic II, Cinema oder Music für DTS Neo:6. Wird in thisem Menupunkt Dolby Pro Logic II oder DTS Neo:6 gewählt, so erscheint die aktuelle Einstellung auch in der DFLT. MODUS-Zeile. Um von MUSIC in andere Modi zu schalten, rufen Sie das Untermenü auf, indem Sie die ENTER-Taste auf der Fernbedienung oder an der Gerätefront drücken.
AUDIOVERZÖGERUNG: In dieser Untertpunkt wird das Audiosignal für einen Eingang um einen bestimmten Zeitabschnitt verzögt, um diese Signal an das Videosignal anzupassen. Dieses Feature kann hilfreich sein, wenn das Videosignal zeitverzögert gegenüber dem Audiosignal gesendet wird, so wie es manchmal bei hochkonvertierten digitalen TV-Signalen der Fall ist.
Die Einstellungen konnen in 10-mS-Schritten von O Millisekunden bis 500 Millisekunden vorgenommen werden. These Einstellung wird individuell für jeder Eingang gespeichert und jedem Mal, wenn dieser Eingang ausgewähl wird, als Voreinstellung für die Audioverzögerung aufgerufen.
PEGEL-EINST.: Nutzen Sie diese Feature, um den Lautstärkepegel niedriger als den für die anderen Eingänge einzustellen. Dies ist sinnvoll für Quellen, deren Lautstärke gleichbleibend hoher ist als die der anderen Quellen im System.
Drücken Sie die SETUP-Taste auf der Fernbedienung oder die MENU-Taste an der Gerätefront, um das Menu zu verlassen und in den normalen Betrieb zurückzukehren.
MULTI-EINGANG
Wird im EINGANGS-SETUP unter QUELLE der Punkt MULTI-EING gewählt, ändern sich die zur Auswahl stehenden Einstellmöglichkeiten. Damit wird der Tatsache Rechnung getragen, dass es sich damit um direkte analoge Eingänge handelt und die Digitalverarbeitung des Gerätes umgangen wird. Die Unterpunkte AUDIO-EINGANG, DFLT. MODUS und AUDIOVERZÖGERUNG sind hier nicht aufgeführrt, da diese im Zusammenhang mit der Digitalverarbeitung stehen.
Dolby Pro Logic IIx
Wird Dolby Pro Logic IIx im EINGANGS-SETUP als DFLT. MODUS eingestellt, so gibt es noch weitere Einstellmöglichkeiten und Parameter zur Optimierung der Surrounddecodierung von Musik und Film-Soundtracks. Dolby Pro Logic II nutzt Algorithmen für die Matrix-Decodierung, um aus 2-Kanal-Quellmaterial Centerkanal- und Surroundkanalinformationen zu gewinnen.
In der MODUS-Zeile des Dolby-Pro Logic IIx-Untermenus wahlen Sie einen Modus für die Matrix-Decodierung aus. Es stehen die Modi MOVIE, MUSIC oder GAME zur Auswahr. Nutzen Sie die Pfeiltasten nach links/rechts, um einen Modus auszuwahlen.
- Wahlen Sie MOVIE, um das Gerät für die Wiedergabe von Dolby-Surround-encodierten Filmtracks zu optimieren. Das Ergebnis: eine klare Trennung der Surroundkanäe sowie normgerechte Frequenzgänge.
- Wahlen Sie GAME zur Optimierung von Dolby Surround-encodierten Videospielen.
- Wahlen Sie MUSIC zur Optimierung von Musikaufnahmen.
Zusätzlich zu MODUS stehen auf dem OSD-Bildschirm drei weitere Parameter zur Auswahr. Verwenden Sie die Pfeillasten nach oben/unten auf der Fernbedienung oder an der Gerätefront, um einen Parameter auszuwahlen. Nutzen Sie die Pfeillasten nach links/rechts, um die Einstellung des ausgewählten Parameters wie folgt zu verändern:
- PANORAMA: Die Panorama-Option erweitert das Stereo-Klangbild vorne und schafft zusammen mit den Surroundlautsprechem einen hervorragenden Raumklangeffekt. Sie konnen zwischen AUS und AN wahlen.
DIMENSION: Die Dimension-Option ermitteligt es hnen, das Klangfeld zu den Front- oder zu den hinteren Laufsprechen zu verschiben. Sie konnen zwischen sieben Einstellmöglichkeiten von 0 bis 6 wahren. Mit der Einstellung 0 wird das Klangfeld in Richtung hintere Laufsprecher verschoben, was zu einem maximalen Surroundeffekt führt. Die Einstellung 6 verschiett das Klangfeld zu den Frontlautsprachern. Das Ergebnis ist ein minimaler Surroundeffekt. Die Einstellung 3 führt zu einer Balance zwischen den beiden Extremen.
- CENTERBREITE: Mit Hilfe der Centerbreite-Option konnen Sie einige Signale, die normalerweise zum Centerlautsprecher geleitet werden, zu den linken und rechten Frontlautsprechem senden und auf diese Weise das wahrgenommene Klangfeld erweitern. Sie haben acht Einstellmöglichkeiten von 0 bis 7. Bei der Voreinstellung 0 wird die gesamte Centerinformation zum Centerlautsprecher gesendet. Bei der Einstellung 7 werden alle Signale des Centerkanals zu den linken und rechten Laufsprechern umgeleitet. Dies führt zu einer maximalen Klangfeldbreite. Die anderen Einstellungen sind als Zwischenstufen dieser beiden Extreme zu betrachten. Die Werksvoreinstellung ist 3.
Haben Sie die gewünschten Einstellungen vorgenommen, gehen Sie unter im Bildschirm auf die Zeile ZURück und drücken die ENTER-Taste, um zum EINGANGS-SETUP zurückzukehren.
DTS Neo:6
Wird DTS Neo:6 im EINGANGS-SETUP als DFLT. MODUS eingestellt, so gibt es noch weitere Einstellmöglichkeiten und Parameter zur Optimierung der Surrounddecodierung von Musik und Film-Soundtracks. DTS Neo:6 nutzt Algorhythmien für die Matrix-Decodierung, um aus 2-Kanal-Quellmaterial Centerkanal- und Surroundkanalinformationen zu gewinnen.
Im DTS Neo:6-Surroundmodus stehen Ihnen im Untermenü die Wahlmöglichkeiten CINEMA oder MUSIC zur Verfügung. Nutzen Sie die Pfeiltasten nach links/rechts auf der Fernbedienung oder an der Gerätefront, um die Einstellung zu ändern.
- Mochten Sie die DTS Neo:6-Decodierung für Filmtracks optimieren, wahlen Sie die Einstellung CINEMA.
- Wahlen Sie MUSIC, um die DTS Neo:6-Decodierung für Musikaufnahmen zu optimieren.
Haben Sie die gewündten Einstellungen vorgenommen, wahren Sie im OSD ZURUCK oder drücken die BACK-Taste, um zum EINGANGS-SETUP zurückzukehren.
Konfigurierend der Laufsprecher für die Audiowiedergabe
Dieser Teil der Bedienungsanleitung beschäftigt sich mit Themen der Audiowiedergabe wie der Anzahl der Lautsprecher, Bass-Management-Funktionen (einschließlich Subwoofer-Einsatzfrequenz, Einstellung gleicher Pegel für alle Kanäle, Verzögerungszeiten und parametrischem EQ).
Wissenswertes zur Lausprecherkonfiguration
HiFi-Cinema-Systeme untersenden sich in der Anzahl und der Tiefbassfähigkeit der Laufsprecher. Der Prozessor bietet Surroundmodi, die auf verschiedene Systemkonfigurationen zugeschnitten sind, und Bass-Management-Funktionen, die die Bassinformation zu dem(den) Laufsprecher(n) senden, der(die) sie am besten verarbeiteten kann(konnen) - Subwoofer und/oder große Laufsprecher. Um einen optimalen Raumklang zu erzielen, müssen Sie dem Gerät mitteilen, wie viiele Laufsprecher zu ihrem System gehören und wie die Bassinformationen zwischen ihren aufgeitilt werden sollen.
Im Folgenden gehen wir auf die verschiedene Laufsprecherkonfigurationen ein. Die Bezeichnungen GROSSE und KLEINE Laufsprecher beziehen sich darauf auf die Bassfähigkeit und weniger auf die Gröbe der Laufsprecher. Genauer gesagt bedeutet dies, dass die Einstellung GROSS für Laufsprecher gewählt wird, die die tiefen Bassignale wiedergeben sollen. Wahlen Sie die Einstellung KLEIN, wenn es für die angeschlossenen Laufsprecher besser ist, wenn ihre Bassinformation zu basstauglichen Laufsprechem geleitet wird. Das Bass-Management-System lenkt die Bassinformation von den KLEINEN zu den GROSSEN Laufsprechem und/oder dem SUBWOOFER. In der Regel ist GROSS mit „full-range" und KLEIN mit „hochpassgefiltert" gleichzusetzen.
Die folgenden vier Beispiele veranschaulichen die hinter dem Bass-Management stehenden Prinzipien:
- Ein System mit fünf GROSSEN Laufsprechemn und einem Subwoofer:
Bei dieser System ist keine Umlenkung der Bassinformationen erforderlich. Alle f芮 Lautsprecher geben die in ihren jeweiligen Kanal aufgenommen Bassinformationen wieder. Der Subwoofer spiel die Tieftonsignale des normal-Kanals. Die Ansprüche an die anderen Lautsprecher und deren Veränder sind dagegen großer
- Ein System mit GROSSEN Front-, Center- und Surroundlautsprechn, aber keinem Subwoofer: Die normale Bassinformation der Front-, Center- und Surroundkanäwe wird über die entspruchenden Lautsprecher wiedergegeben.
- Ein nur aus KLEINEN Laufsprechem bestehendes System mit einem
Subwoofer: Die normalen Bassinformationen aller Kanäle werden auf den Subwoofer umgeleitet. Der Subwoofer gibt ALLE Bassinformationen des Systems wieder. Diese Konfiguration bietet mehrere Vorteile: Die Basswiedergabe erfolgt über den Lautsprecher, der extra dafür ausgelegt ist. Die anderen Lautsprecher spielten lauter bei geringeren Verzerrungen und auch die Anforderungen an die Verstärker sind geringer. Diese Konfiguration sollte mit Regal- oder kleineren Lautsprechem genutzt werden. Sie sollen manchmal aber auch bei Einsatz von Standlautsprechem im Frontbereich in Betracht gezogen werden. Diese Konfiguration bietet dann Vorteile, wenn die Endstufen nicht sonderlich leistungsstark sind.
- Ein System mit GROSSEN Frontlautsprechern, KLEINEM Center,
KLEINEN Surroundlautsprechem und einem Subwoofer: Die normalen Bassinformationen der KLEINEN Center- und Surroundlautsprecher werden zu den GROSSEN Frontlautsprechem und zum Subwoofer gesendet. Die GROSSEN Frontlautsprecher geben ihre normalen Bassinformationen sowie die ihren zugewiesenen Bassinformationen der KLEINEN Laustprecher wieder. Der Subwoofer spielt die Signale und umgeleiteten Basssignale von den KLEINEN Center- und Surroundkanalen. Diese Konfiguration bietet sich an, wenn starke Frontlautsprecher mit einer leistungsstarken Endstufe betrieben werden. Ein erheblicher Nachteil eines Systems mit GROSSEN und KLEINEN Laustsprechem besteht darin, dass die Basswiedergabe von Kanal zu Kanal unterscheidlich ist. Dieses Problem tritt bei Systemen mit KLEINEN Laustsprechem nicht auf.
HINWEIS: Alternativ bietet sich bei Einsatz einer Satelliten/ Subwoofer-Kombination als Frontlautsprecher die folgende Lösung an: Verbinden Sie die Hochpegeleingänge des aktiven Subwoofer den Herstellerhinweisen entsprechend direkt mit den Lautsprecherausgängen für die Frontkanä am Gerät und schlieben Sie die Satellitenlautsprecher an die Frequenzwichte des Subwooferns an. Hierbei werden die Lautsprecher als GROSS klassifiziert und für den Subwoofer in allen Surroundmodi NEIN eingestellt. Es besteht der Wiedergabe keine Information verloren, da die Bassanteile vom System auf die GROSSEN Frontlautsprecher umgeleitet werden. Diese Konfiguration sorgt für einen ordnungsgemäß Betrieb der Satellinenlautsprecher, da die Frequenzweichen des Lautsprecherherstellers genutzt werden. Hinsichtlich der Systemkalibriierung hat sie jedoch Nachteile, so dass sie generell nicht die bevorzugte Konfiguration ist.
Sie können das Gerät über das Menu LAUTSP.-KONFIGURATION so konfigurieren, dass die Möglichkeit der zu ihrem System gehörenden Lautsprecher optimal genutzt werden. Sie erreichen theseus Menü über das HAUPTMENUE.
Für die einzelnen Laufsprecher sind die folgenden Optionen verfügbar:
VORNE (KLEIN/GROSS): Mit dieser Menüeinstellung teilen Sie dem System mit, welche Frontlautsprecher links und rechts angeschlossen sind. Wählten Sie die Einstellung GROSS, wenn Sie bassstarke „Full-Range“-Modelle angeschlossen haben. Benutzten Sie nur gering belastbare Laufsprecher, verwenden Sie die Einstellung KLEIN.
CENTER (KLEIN/GROSS/NEIN): Wahlen Sie die Einstellung GROSS (nicht verfügbar, wenn Sie für die Frontlautsprecher die Einstellung KLEIN gewählt haben), wenn der angeschlossene Centerlautsprecher tiefasstaglich ist. Wahlen Sie KLEIN, wenn Ihr Centerlautsprecher nur begrenzte Möglichkeit im Tiefbassbereich bietet oder wenn Sie möhen, dass die Tiefbassignale zum Subwoofer geitet werden. Wahlen Sie NEIN, wenn kein Centerlautsprecher an Ihr System angeschlossen ist.
SURROUND (KLEIN/GROSS/NEIN): Sind ihre Surroundlatsprecher in der Lage, eine ausreichende Tiefbasswiedergabe zu gewährleisten, wahren Sie die Einstellung GROSS (kann nicht eingestellt werden, wenn die Frontlatsprecher auf KLEIN gesetzt wurden). Haben die hinteren Latsprecher eine begrenzte Basswiedergabe oder möchen Sie die Tiefbasssignale zum Subwoofer weiterleiten, verwenden Sie die Einstellung KLEIN. Sind keine hinteren Surroundlatsprecher angeschlossen, wahren Sie die Einstellung NEIN (die Surroundinformationen werden dann zu den Frontlatsprechern geleitet).
SUBWOOFER (JA/MAX/NEIN): Verwenden Sie die Einstellung JA, wenn Ihr System über einen Subwoofer verfügt. Ist kein Subwoofer an Ihr System angeschlossen, wahren Sie die Einstellung NEIN. Stellen Sie MAX ein, so erfolgt eine maximale Tiefonwiedergabe, bei der die normalen Bassignale sowohl vom Subwoofer als auch von allen Laufsprechern im System mit der Einstellung GROSS wiedergegeben werden.
C-HINTEN ODER VORNE OBEN: An den RSP-1582 konnen Laufsprecher für Center halten und vorneiben angeschlossen werden. Nutzen Sie diese Option, um die in Ihr System verwendeten Laufsprecher auszuwahlen.
CENTER HINTEN (GROSS1/GROSS2/KLEIN1/KLEIN2/NEIN): Einige Systeme haben einen zusätzlichen oder zwei zusätzliche Surroundlautsprecher (Center hinten). Wahlen Sie die Einstellung GROSS (nicht verfügbar bei KLEINEN Frontlautsprechen), damit der(die) Centerlautsprecher hinten Tieftonsignale wiedergegeben. Stellen Sie GROSS1 ein, wenn ein Centerlautsprecher hinten angeschlossen ist (6.1) und GROSS2, wenn zwei Centerlautsprecher hinten nüber angegeschlossen sind (7.1). Verfügen ihre Centerlautsprecher hinten nur über begrenzte Moglichkeiten bei der Tieftonwiedergabe oder möchten Sie lieber, dass die Tieftonsignale zu einem Subwoofer geleitet werden, verwenden Sie die Einstellung KLEIN (KLEIN1 bei einem Laufsprecher, KLEIN2 bei zwei Laufsprechem). Besitzt Ihr System keine Centerlautsprecher hinten, wahren Sie die Einstellung NEIN. Bei Centerlautsprechem hinten stellen Dolby Digital EX, DTS-ES, Dolby Pro Logic II, DTS Neo:6 oder andere Decoder Centersignale hinten für jeder beliebigen Surroundmodus zur Verfugung.
DETAIL. EINST.: Die Konfiguration der Lautspeicher wird normalerweise global für alle Surroundmodi vorgenommen und muss dazu nur einmal durchgeführt werden. Bei besonderen Bedingungen bietet das Gerät jedoch die Möglichkeit, die Lautspecherkonfiguration unabhängig für jeder der Surroundmodi durchzuführen. Gehen Sie auf die Zeile DETAIL. EINST. im Menu und drücken Sie ENTER, um in das Menu DETAIL. EINST. LAUTSPRECHER zu gelangen, das im Folgenden naher beschrieben wird.
Möchten Sie eine Einstellung ändern, so wahlen Sie die entsprechende Zeile über die Pfeiltasten nach oben/unten an und wahren die gewünschte Einstellung über die Pfeiltasten nach links/rechts aus. Wahlen Sie im OSD ZURÜCK und drücken Sie die ENTER-Taste oder drücken Sie die BACK-Taste, um zum HAUPTMENUE zurückzukehren. Drücken Sie die SETUP/MENU-Taste oder wahren Sie VERLASSEN, um die Menüanzeige zu verlassen und in den normalen Betrieb zurückzukehren.
DETAIL. EINST. LAUTSPRECHER
In den beiden Fällen ist die oben beschriebene Laufsprecherkonfiguration eine globale Einstellung und kann für alle Surroundmodi genutzt werden. Das Gerät bietet jedoch die Möglichkeit, diese Einstellungen für drei verschiedene Modi anzupassen: Dolby, DTS und Stereo. Beispielsweise konnen Sie die Dolby- und DTS-Modi für ein 5.1-Kanal-Setup wahren, während der Stereomodus auf ein Setup mit zwei Laufsprechem rechnelt (mit oder ohne Subwoofer). Darüber hinaus konnen Sie im Menu Detail. Einst. Laufsprecher eine spezielle Hochpass-Einsatzfrequenz für vorne, Center, Surround, Center hinten und den Subwoofer auswahlen.
HINWEIS: In den beiden Systemen bieten die Voreinstellungen die besten Ergebnisse, so dass die meisten Anwender die Einstellungen nicht ändern werden. Sie sollen den Bass-Management einzeln und bestimmte Grunde haben, bevor Sie diese Einstellungen ändern. AnsonstenlesenSie den Abschnitt SUB-PEGEL.
Die im Menu Detail. Einst. Laufsprecher zur Verfugung stehenden Einstellungen sind:
LAUTSPRECHER (VORNE/CENTER/SURROUND/CENTER HINTEN/VORNE OBEN/SUBWOOFER): Wahlen Sie die Lautsprecher aus, deren Einstellung geändert werden soll.
EINSATZFREQ. (40 Hz/50 Hz/60 Hz/70 Hz/80 Hz/90 Hz/100 Hz/120 Hz/150 Hz/200 Hz/AUS): In der Regel wird beim Gerät eine Haupt-Einsatzfrequenz zwischen allen KLEINEN Laufsprechem und dem Subwoofer genutzt. Schalten Sie nun in das Menu Detail. Einst. Laufsprecher, so wird in dieser Zeile die festgelegte Haupt-Einsatzfrequenz von 100 Hz angezeigt. Ändern Sie den Wert in dieser Zeile nur, wenn der angezeigte Laufsprecher eine andere Einsatzfrequenz besteht. Diese Einstellung bezieht sich NUR auf die umgeleiteten Bassanteile.
HINWEIS: Bei der Einstellung AUS (steht nur für den Subwoofer zur Verfugung) wird ein Full-Range-Signal zu Ihr dem Subwoofer gesendet, so dass Sie das eingebaute Tiefpassfilter nutzen können.
HINWEIS: Wird für einen Laufsprecher im Menu LAUTSP. KONFIGURATION die Einstellung GROSS gewählt, hat dies keinen Einfluss auf den Frenzgang des betreffenden Laufsprechers, da ein GROSSER Laufsprecher per Definition ein Full-Range-Signal spiel und keine Bassanteile zum Subwoofer geleitet werden. Entsprechend hat die Einstellung AUS keinen Einfluss auf KLEINE Laufsprecher, da ein KLEINER Laufsprecher alle Bassignale unter einer bestimmten Einsatzfrequenz zum Subwoofer leiten wird. Darüber hinaus steht die Einstellmöglichkeit EINSATZFREQUENCY nicht für den MULTI-Eingang zur Verfügung.
Dolby (DEFAULT/GROSS/KLEIN/NEIN): Wahlen Sie für den in der ersten Zeile angezeigten Laufsprecher die Einstellung GROSS, KLEIN oder NEIN und umgehen Sie so die Einstellung im Menu LAUTSP.-KONFIGURATION. Diese Einstellung tritt NUR bei Dolby-Digital- oder Dolby-Pro Logic II-Decodierung in Kraft. Soll die im Menu LAUTSP.-KONFIGURATION angegebene Grübe genutzt werden, so wahlen Sie DEFAULT. Die Einstellung NEIN steht für Frontloutsprecher nicht zur Verfügung.
DTS (DEFAULT/GROSS/KLEIN/NEIN): Die gleichen Optionen wie unter Dolby beschreiben, mit der Ausnahme, dass diese Einstellung NUR bei DTS- und DTS Neo:6-Decodierung in Kraft tritt.
STEREO (DEFAULT/GROSS/KLEIN/NEIN): Die gleichen Optionen wie unter Dolby beschrieben, mit der Ausnahme, dass diese Einstellung NUR bei STEREO in Kraft tritt.
Für einen Subwoofer sind die Auswahlmöglichkeiten für DOLBY, DTS und STEREO JA/NEIN/DEFAULT. Der Subwoofer wird auf DEFAULT gesetzt, wenn die Einstellung für die Frontlautsprecher DEFAULT ist. Er wird auf JA gesetzt, wenn die Einstellung für die Frontlautsprecher KLEIN ist.
HINWEIS: Ist für die Frontlautsprecher im Menu DETAIL. EINST. LAUTSPRECHER Default eingestellt, stehen die spezifischen Einstellungen GROSS/KLEIN/NEIN für die EINSATZFREQUENCY, DOLBY, DTS bzw. STEREO für die anderen Laufsprecher nicht zur Verfügung.
SUBWOOFER-PEGEL
Über die Einstellungen in diesen sechs Zeilen kann die im SURROUND-PEGEL-Menü (siehe unter) festgelegte Master-Einstellung des Subwoofer-Pegels außer Kraft gesetzt werden.
Dolby Digital:
Dolby Pllx:
DTS:
STEREO:
MULTI LPCM:
MULTI-EING:
Gehen Sie vom HAUPTMENUE in das SUBWOOFER-PEGEL-Menu, wird der aktuelle Surroundmodus automatisch angezeigt. Nutzen Sie die Pfeiltasten nach oben/unten, um zum aktuellen Surroundmodus zu gehen, und die Pfeiltasten nach links/rechts, um den Subwoofer-Pegel für den aktuellen Surroundmodus einzustellen. Als Einstellmöglichkeiten stehen Werte von -9 dB bis +9 dB und MAX (+10 dB) zur Verfügung. Die Einstellung 0 bedeutet, dass der spezifizierte Surroundmodus den Master-Subwoofer-Pegel nutzt. Mit jeder anderen Einstellung weichen Sie von der Master-Einstellung ab. Z. B. bedeutet eine Einstellung von -2 dB für einen speziellen Surroundmodus, dass der Subwoofer-Pegel um 2 dB niedriger ist als der Master-Subwoofer-Pegel, wenn dieser Surroundmodus ausgewähl wird. Nutzen Sie die Einstellungen des Subwoofer-Pegels, um die relative Basswiedergabe für die verschiedene Surroundmodi festzulegen. Eine Änderung im Master-Subwoofer-Pegel erhöht oder reduziert die Pegel für alle Surroundmodi.
Wir empfehlen, dass Sie für alle Surroundmodi während des Einpegeln mit dem voreingestalten Wert 0 dB beginnen. Nachdem Sie sich einige Zeit unterschiedliches Quellmaterial angehört haben, werden Sie vielrecht feststellen, dass bei bestimmen Surroundmodi zu viel oder zu weniger Bass vom Subwoofer erzeugt wird. Ist dies der Fall, so nutzen Sie diese Menüeinstellungen, um jeder Surroundmodus entsprechend anzupassen. Ist der Master-Subwoofer-Pegel optimal (d.h. nicht zu laut) eingestellt, so sind spezifische Einstellungen für jeder Surroundmodus in der Regel nicht erforderlich.
Wahlen Sie im OSD ZURUCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zusammen.
LAUTSP.-PEGEL
HINWEIS: Haben Sie Ihr System so konfiguriert, dass zwei Centerlautsprecher hinten zur Anlage gehoren, erscheint im Menu eine zusätzliche Zeile, so dass diese beiden Laufsprecher unabhängig voneinander eingestellt werden können. Gleiches gilt für die Laufsprecher VORNE OBEN.
In diesen Menu nutzen Sie Testione (rosa Rauschen), um für alle Lautspricher (Front links, Center, Front rechts, Surround rechts, Center hinten/vorne oben rechts, Center hinten/vorne oben links, Surround links und Subwoofer) die gleichen Lautstärkepegel einzustellen und damit eine echte Surroundwiedergabe zu gewährleisten. Durch Einstellen der Pegel mit dem Testton kann digitales Surroundmaterial optimal wiedergegeben werden.
Um in diesen Menu zu gelangen und die Testtonkalibrierung vornehmen zu können, muss sich das Gerät in einem der Surroundmodi (mit Ausnahme von BYPASS) bei jedem Eingang (mit Ausnahme des MULTI-Eingangs) befinden. Rufen Sie das OSD-Menüsystem auf und wahren Sie LAUTSP.-PEGEL im HAUPTMENUE.
Schaltet das Gerät in das LAUTSP.-PEGEL-Menu, hören Sie einen Testton aus dem ausgewählten Laufsprecher. Nutzen Sie zur Auswahl der einzelnen Laufsprecher die Pfeillasten nach oben/unten. Der Testton wandert zum jeweils ausgewählten Laufsprecher.
Setzen Sie sich in die normale Hörposition und schalten Sie den Testton auf die verschiedene Laufsprecher. Nutzen Sie einen der Laufsprecher als festen Referenzpunkt und schalten Sie den Testton nun nacheinander auf die anderen Laufsprecher, um zu horen, ob einer der anderen deutlich lauter oder leiser playt. Wenn ja, nutzen Sie die Pfeillasten nach links/rechts, um den Laustärkepegel这点es Laufsprechers in 0,5-dB-Sritten anzupassen.fahren Sie damit fort, bis alle Laufsprecher den gleichen Laustärkepegel besitzen.
Wahlen Sie im OSD ZURück oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren.
Drücken Sie die SETUP/MENU-Taste auf der Fernbedienung oder wahren Sie VERLASSEN, um die Bildschirmanzeige zu verlassen und in den normalen Betriebsmodus zu schalten.
Einpegel mit einem SPL-Messgerät
Zum genauen Einpegeln des Systems konnen Sie ein so genannten SPL-Meter verwenden. Die Abkürzung SPL steht für Sound Pressure Level. Es handelt sich darauf also um ein Messgerät für den Schalldruck. SPL-Meter sind schnell und einfach zu bedieren und in jedem Elektronikfachgeschäft zu finden.
Sowohl Dolby als auch DTS haben für das Kalibrieren einen Standardpegel festgesetzt, damit die Soundtracks mit dem Lautstärkepegel gespielt werden konnen, der vom Regisseur des Films festgelegt wurde. Dieser Referenzpegel beträgt für gesprochene Dialoge ungebär 80 dB (realistischer Wert für
normale Sprache) und an den lausten Stellen in jedem einzelnen Kanal ungebahr 105 dB.
Die Kalibrierung kann in einem Heimkino sehr/genu mit einem SPL-Meter und den oben beschrieben Testtönen (rosa Rauschen) durchgeführt werden. Setzen Sie das Messgerät in die Positionen „SLOW" und „C" und halten Sie es in ihrer Hörposition vom Körper entfern in Richtung des einzupegelnden Laufsprechers.
Nutzen Sie anschließend die jeweiligen Kanal-Einstellmöglichkeiten des LAUTSP.-PEGEL-Menus, um die einzelnen Laufsprecher (einschlieblich Subwoofer) ebenfalls auf 75 dB am SPL-Meter einzupegeln.
HINWEIS: Aufgrund der Raumakustik kann der tatsächliche Subwoofer-Pegel etwas hohen als der gemessene liegen. Um diesen Effekt auszugleichen, empfehl't Dolby, den Subwoofer bei der Kalibriierung mit einem SPL-Meter eine dB niedriger einzustellen (z. B. dass für den Subwoofer 72 dB anstelle von 75 dB angezeigt werden). Stellen Sie den Subwoofer-Pegel auf keinen Fall zu hoch ein. Sind die Basseffekte zu intensiv, ist kein optimales Zusammenhang mit den Hauptlautsprechen gewährleistet. Horen Sie, dass der Bass aus dem Subwoofer kommt, so ist der Subwoofer-Pegel mit großer Wahrscheinlichkeit zu hoch eingestellt. Musik ist gut für die Feinabstimmung des Subwoofer-Pegels geeignet, da zu intensiver Bass schnell hörbar wird. Finden Sie hierdurch die richtige Einstellung, so ist diese im Allgemeinen auch die richtige für Film-Soundtracks.
Denken Sie an die Master-Lautstärkeeinstellung während dieser Kalibrierung. Um einen Dolby Digital- oder DTS-Soundtrack mit der Referenzlautstärke wiederzugegeben, kehren Sie einfach zu dieser Lautstärkeeinstellung zurück. Beachten Sie, dass die meisten Hörer von HiFi-Cinema-Systemen diese Einstellung extrem laut finden. Entscheiden Sie selbst, wie laut Film-Soundtracks wiedergegeben werden sollen und stellen Sie die Master-Lautstärke entsprechend ein. Ungeachtet Ihr's Horpegels ist die Einstellung gleicher Pegel für alle Laufsprecher im System zu empfehlen.
Denken Sie davon, die Master-Lautstärke während der Kalibrierung einzustellen.
LAUTSP-ABSTAND
Über diesen Menu, das Sie vom HAUPTMENUE aus erreichen, haben Sie die Möglichkeit, die Verzögerungszeit für jeder einzelnen Laufsprecher einzustellen. Dadurch ist es möglich, dass der Ton jedem Laufsprechers zeitgleich an der Hörposition eintriff und davon unabhängig davon, ob der Abstand der Laufsprecher zum Hörer gleich ist oder nicht. Dadurch ist auch bei unregelmäßiger Aufstellung der Laufsprecher ein homogenes Klangbild gewährleistet.
Der persönliche Geschmack ist das Hauptkriterium. Generell gilt jedoch, dass Sie die relative Verzügerungszeit bei Lautsprechern erhöhen sollenn, die)naher an der Hörposition stehen. Entspruchend sollenn Sie die relative
Verzögerungszeit für Laatsprecher reduzieren, die weiter vom Hörplatz entfernt stehen.
Das Gerät macht die Einstellung der Verzögerungsfzeit für jeder Laufsprecher sehr einfach. Messen Sie einfach den Abstand (in Fuß oder Metern) zwischen der Hörposition und den einzelnen Laufsprechem. Das Menu sieht für jedem zu ihrer System gehörigen Laufsprecher eine Zeile vor, in die Sie den gemessenen Abstand für den jeweiligen Laufsprecher eingeben können. In 0,25-m-Schritten können Sie Werte von bis zu 10,6 Metern eingeben. Jeder Schritt entspricht einer zusätzlichen Verzögerung von 0,25 mS.
Um eine Einstellung zu ändern, wahren Sie die entsprechende Zeile mit den Pfeiltasten nach oben/unten an. Nutzen Sie die Pfeiltasten nach links/rechts, um die Verzögerungszeit zu erhöhen bzw. zu reduzieren. Wahlen Sie im OSD ZURÜCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zurückzukehren. Drücken Sie die SETUP/MENU-Taste auf der Fernbedienung oder wahren Sie VERLASSEN, um die Bildschirmanzeige zu verlassen und in den normalen Betriebsmodus zu schalten.
Sonstige Einstellmöglichkeiten
SYSTEM-SETUP
Über diesen Menu, in das Sie über das HAUPTMENUE gelangen, können Sie die folgenden Einstellungen vornehmen:
AUTOM. ABSCHALTUNG: Hier konnen Sie die Zeit einstellen, die das Gerät aktiv bleibt, wenn es nicht im Betrieb ist. Der RSP-1582 schaltet nach der eingestellen Zeit automatisch in den Standby-Modus.
MAX EINSCHALTLAUTST.: Hier wird ein maximaler Lautstakegel festgelegt, der bei Einschalten des Gerätes genutzt wird. Die Einstellung ist von -70 dB bis -20 dB in 1-dB-Schritten möglich.
SPRACHE: Wahlen Sie für das OSD eine Sprache aus.
CODE IR-FERNBEDIE.: Für den RSP-1582 können zwei Codes genutzt werden. Ändern Sie den Code, wenn es zu Problemen mit der Fernbedienung eines anderen Rotel-Gerätes kommt.
HINWEIS: Auch der Code der Fernbedienung muss nun geändert werden. Weitere Informationen zur Fernbedienung erhalten Sie weiter vorne in dieser Bedienungsanleitung.
PEQ-FUNKTION: Sie konnen zwischen An oder Aus wahlen.
TFT DISPLAY: Sie können zwischen An oder Aus wahlen. Außen dem kann es so eingestellt werden, dass es vorübergehend die Lautstärke oder beispisseweise beim Wechseln des Eingangs vorübergehend den erkannten Signahyp anziegt.
TFT HELIGKEIT: Hier können Sie die Helligkeit des Frondplays zwischen -10 bis +10 einstellen.
HDMI-ON-SCREEN-DISPLAY: Hier wird eingestellt, ob etwas auf dem OSD-Bildschirm erscheint und wenn ja, welche Information. Sie konnen wahlen zwischen: Aus, LAUTST. TEMPORÄR, ALLE TEMPORÄR.
NETZWERK-AUFWACHEN: Aktivieren oder Deaktivieren Einsatzen und Ausschalten über das Netzwerkverbindung.
NETZWERK-KONFIGURATION: Hier wird die Netzwerk-Konfiguration des Gerätes eingestellt. In den beiden Systemen wird die IP-ADRESSE auf DHCP gesetzt. Durch diese Einstellung kann Ihr Router dem RSP-1582 automatisch eine IP-Adresse zuorden. Nutzt ihr Netzwerk feste IP-Adressen, setzen Sie die IP-ADRESSE auf STATISCH. Bei einer festen oder STATISCHEN IP-Adresse müssen IP-Adresse, Netzmaske, Gateway und DNS manuell in das Untermenü zur Konfiguration der IP-ADRESSE eingegeben werden.
SOFTWAREINFORMATION: Anzeige der aktuell installierten Software. Es erscheinen Softwareversionen für MAIN, DSP und STANDBY. Es besteht auch die Möglichkeit, nach Software-Updates zuuchen. Dieses Feature lasst das Gerät im Internet nach Updates suchen. Das Netzwerk muss richtig konfiguriert sein. Alternativ können Sie die Software über die frontseitige USB-Buchse herunterlagen. Weitere Informationen zum Software-Update erhalten Sie bei ihrem autorisierten Rotel-Fachhandler.
WERKSVOREINSTELLUNG WIEDERHERST.: Über diese Option können Sie das Gerät wieder in die Werksvoreinstellungen zurecksetzen. Die vom Nutzer vorgenommen Einstellungen werden dadurch gelöscht.
HINWEIS: Nutzen Sie diese Feature nur, wenn Sie sich wirklich sichere sind, dass Sie die vorgenommenen Einstellungen wirklich loschen wollen.
VIDEO-SETUP
Im MenuVIDEO-SETUP kann der HDMI-Ausgang so konfiguriert werden, dass die Einstellung fur hochauflosende Videogeräte optimal ist. Weitere Informationen erhalten Sie im Abschnitt zu den Videoein- und -ausgängen in dieser Bedienungsanleitung.
ARC-EINGANG: Hier stehen die Optionen AN und AUS zur Verfugung.
AUDIO-MOD.: Hier können Sie sich nur für den HDMI-Audioausgang entscheiden oder für PRE-OUT AN. Soll die Audiowiedergabe über den RSP-1582 erfolgen, so wahlen Sie PRE-OUT AN.
HINWEIS: Entscheiden Sie sich nur für den HDMI-Audioausgang, so werden vom RSP-1582 keine HDMI-Audioeinggang zu den Cinch- und XLR-Ausgangen gesendet. Der HDMI-Eingang Ton kommt dann nur vom angeschlossenen TV-Gerät.
STANDBY VIDEO-QUELLE: Hier stehen die Optionen AUS, HDMI 1-7, HDMI FRONT (VORNE) oder LETZTE zur Verfugung. Im Standby-Modus leitet der RSP-1582 die Audio- und Videosignale zum Fernseher.
Wahlen Sie im OSD ZURUCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zusammen.
HINWEIS: Wird ARC aktiviert, gibt das Rotel-Gerät den Ton über den Fernseher wieder. Der RSP-1582 kann über die Fernbedienung des Fernsehers gesteuert werden.
PEQ-EINSTELLUNG
In thisem Menu ist die Eingabe des EQ-Wertes für 10 Frequenzbänder möglich. Normalerweise werden diese Einstellungen nur von Fachleuten geändert, um eine optime Performance des RSP-1582 sicherzustellen.
FREQUENZ: Es gibt 10 Frequenbänder und die Freqenz kann zwischen 10Hz und 24kHz eingestellt werden (siehe unter).
| BAND 1 LF CONTOUR: 10Hz - 40Hz, 1-Hz-Schritt Default 20Hz | |
| BAND 2 Freq: 20Hz - 44Hz, 1-Hz-Schritt Default 40Hz | |
| BAND 3 Freq: 45Hz - 89Hz, 1-Hz-Schritt Default 60Hz | |
| BAND 4 Freq: 90Hz - 180Hz, 10-Hz-Schritt Default 120Hz | |
| BAND 5 Freq: 190Hz - 350Hz, 10-Hz-Schritt Default 200Hz | |
| BAND 6 Freq: 360Hz - 690Hz, 10-Hz-Schritt Default 500Hz | |
| BAND 7 Freq: 700Hz - 1900Hz, 100-Hz-Schritt Default 1.2kHz | |
| BAND 8 Freq: 2kHz - 7.78kHz, 100-Hz-Schritt Default 4kHz | |
| BAND 9 Freq: 8kHz - 20kHz, 100-Hz-Schritt Default 12kHz | |
| BAND 10 HF CONTOUR: 8kHz - 24kHz, 100-Hz-Schritt Default 20kHz |
Q: Der Wert Q kann zwischen 1 bis 10 eingestellt werden.
HINWEIS: NQ für LF und HF CONTOUR CONTOUR "1" sind und fixiert.
GAIN: Der Wert für Gain kann zwischen -12 bis +2 eingestellt werden.
Wahlen Sie im OSD ZURUCK oder drücken Sie die BACK-Taste auf der Fernbedienung oder an der Gerätefront, um zum HAUPTMENUE zusammen zukehren.
HINWEIS: Q bezieht sich beim EQ-Wert auf die Bandbreite des Filters. Jehigher der Wert,esto geringer die Bandbreite.
Störungssuche und -beseitigung
In Audiosystemen sind viiele Schwierigkeiten auf falsches Anschlieben oder falsches Einstellungen der Bedienelemente zurückzuführen. Sollen Probleme auftreten, isolieren Sie den betroffenen Bereich, prufen die Einstellung der Bedienelemente, lokalisieren die Ursache der Störung und nehmen die notwendigen Veränderungen vor. Ist kein Ton zu horen, prufen Sieitte Folgendes:
Das Gerät lassst sich nicht einschalten
- Stellen Sie sichere, dass das Netzkabel richtig im Netzeingang an der Geräterückseite und in der Netzsteckdose sitzt.
- Vergewissern Sie sich, dass sich der POWER-Schalter an der Geräuterückseite in der ON-Position befindet.
Bei allen Eingangssignalen kein Ton
- Stellen Sie sichere, dass das Mute-Feature abgeschalte und die Lauststärke auf ein hörbares Niveau eingestellt ist.
- Vergewissern Sie sich, dass die Vorveränderer-Ausgänge mit einer eingeschalteten Endstufe verbunden sind.
- Prufen Sie, ob die Verbindungen mit den Eingängen der Quelle ordnungsgemäß hergestellt und richtig konfiguriert sind.
- Stellen Sie sichere, dass für AUDIO-MOD. im Menu VIDEO-SETUP die Einstellung PRE-OUT AN gewählt worden ist.
Kein Ton von den Digitalquellen
- Stellen Sie sichere, dass der digitale Eingangssanschluss dem richtigen Quelleneingang zugeordnet ist. Ferner muss der Quelleneingang so konfiguriert sein, dass ether auf ein digitales als auf ein analoges Eingangssignal zugegriffen wird.
- Prufen Sie die Konfiguration der digitalen Quelle und stellen Sie sicher, dass der Digitalausgang aktiviert ist.
Kein Ton aus einigen Laufsprechern
- Prüfen Sie alle Verbindungen mit der Endstufe und mit den Laufsprechnern.
- Prufen Sie im Menu LAUTSP-KONFIGURATION die Einstellungen.
Kein Bild
- Vergewisern Sie sich, dass der Fernseher richtig angeschlossen ist.
- Prufen Sie ob die Auflösung der Quelle und des Fernsehers kompatibel sind. Für eine Quelle mit HDMI 1080p ist ein 1080p-kompatibler Fernseher erforderlich.
- HDMI-Kabel führen maximal 5 Meter lang sein.
- Mochtenden Sie sich eine 3D-Quelle ansehen, so stellen Sie sicher, dass der Monitor 3D-fähig ist.
Bild und Ton sind nicht aufeinander abgestimmmt
- Prufen Sie, ob für jeder Eingang die richtige Videoquelle ausgewählt wurde.
- Stellen Sie sicher, dass die Laufzeit-Verzögerung (Lippensynchronisation) nicht falsch eingestellt ist.
Klicken oder Knacken beim Ändern der Eingangseinstellung
- In dem Gerät werden Relais eingesetzt, um eine optimale Klangqualität zu gewährleisten. Das mechanische Klicken von Relais ist normal.
- Während des Schaltens kann es einen Bruchteil von Sekunden dauern, bis Digitalsignale erkannt und ordnungsgemäß decodiert werden. Beim Schnellen Umschalten zwischen den Eingängen oder Einstellungen kann aus den Lautsprechnern ein Klicken oder Knacken zu horen sein, da sich das Gerät auf die ständig wechselnden Signale einzustellen versucht. Dies führt nicht zu Schäden.
Bedienelemente Funktionieren nicht
- Stellen Sie sichere, dass sich Funktionstüchtige Batterien in der Fernbedienung befinden.
- Stellen Sie sichere, dass der Fernbedienungssensor nicht verdeckt wird. Richten Sie die Fernbedienung auf den Sensor.
- Stellen Sie sichere, dass der Fernbedienungssensor nicht starkem IR-Licht (z. B. Sonnenlicht, Halogenbeleuchung usw.) ausgesetzt ist.
- Ziehen Sie den Netzstecker. Warten Sie 30 Sekunden. Stecken Sie den Netzstecker für ein Reset wieder in die Steckdose.
- Stellen Sie sichere, dass der RSP-1582 und die Fernbedienung auf denselben Code eingestellt sind (entweder Code 1 oder Code 2).
Technische Daten
Audio
Harmonische Verzernung (gesamt) <0,005 %
Intermodulations-Verzerrungen (60 Hz:7 kHz, 4:1) <0,005%
Frequenzgang
Analoger Bypass 10 Hz - 100 kHz, ± 1,5 dB
Digital 10 Hz - 20 kHz, ± 0,3 dB
Gerauschspannungsbstand (HfA)
Analoger Bypass 112 dB
Digital 112 dB
Eingangssimpedanz/-empfindlichkeit
Hochpegel 100kOhm / 250mV
Symmetrisch 100 kOhm/500 mV
Phono 47 kOhm/3.2 mV
VorverträgerAusgangsspannung-/impedanz
Hochpegel 1,0 Volt
Symmetrisch 2,0 Volt
Kanahrennung (bei 10 kHz) >75 dB
Version 1.4 Unterstützung bis zu 4K pass trough und Audio Return Channel (ARC)
HDM-Ein-/Ausgange
Sonstige Daten
Leistungsaufnahme
45 Watt
Leistungsaufnahme (Standby)
0.5 Watt
BTU 137 BTU/h
Spannungsversorgung
Europa: 230 Volt / 50 Hz
Abmessungen [B× H× T]
431×188×416.8mm
Höhe der Gerätefront
4 HE (177,0 mm)
Nettogewicht 12,0 kg
Achten Sie beim Einbau in spezielle Schrankeitte auf Folgenden: Messen Sie das Gerat und rechnen Sie an allen Seiten mindestens 1 mm hinzu, um Geratetoleranzen auszugleichen. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
"Made for iPod" und "Made for iPhone" bedeuten, dass ein elektronisches Zubehörteil ausrücklich für den Anschluss an den iPod bzw. das iPhone entwickelt wurde und die Erfüllung der Apple-Leistungsstandards vom Hersteller bestätigt wird. Apple übernimmt keine Verantwortung für den Betrieb dieser Geräte oder die Einhaltung der zugehörigen Sicherheits- bzw. gesetzlichen Vorschriften.
iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen von Apple Inc., die in den USA und anderen Ländern eingetragen sind.
Made for
iPod
iPhone
Contedio
Automatische surroundmodi 116
Automatische surroundmodi
Bedieningselementen werken nicht
Surroundfunktioner 156
Ovriga Funktioner 156
Uppackning 157
Placering 157
Anslutninger 157
Grundfunktioner. 163
Valja ingang 163
USB/iPod 164
Ansluta iPod/Phone 164
Vertrieb: B&W Group Germany GmbH
Kleine Heide 12
D-33790 Halle/Westf., Deutschland
Tel.: 05201/87170
Fax:05201/73370
E-Mail: info@bwgroup.de
www.rotel.com
