| Tipo di prodotto | Processore surround audio/video |
| Marca | Rotel |
| Modello | RSP-1582 |
| Alimentazione | 120V/60Hz (USA) o 230V/50Hz (UE), selezionabile |
| Consumo elettrico | Circa 50 W (standby < 0,5 W) |
| Ingressi HDMI | 7 ingressi (di cui 1 frontale) + 2 uscite (1 con ARC) |
| Risoluzione video supportata | Fino a 4K (3840x2160) e 3D |
| Formati audio decodificati | Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS Neo:6, Dolby Pro Logic IIx/IIz |
| Numero di canali | 7.1 (uscite preampli RCA e XLR) |
| Ingressi analogici | 7 coppie RCA (di cui Phono, CD, Tuner, AUX 1-4) + 1 coppia XLR bilanciata + 7.1 Multi-in |
| Ingressi digitali | 3 coassiali + 3 ottici + 1 PC-USB (24 bit/192 kHz) + 1 USB iPod/iPhone |
| Bluetooth | Sì, con codec aptX |
| Uscite trigger 12V | 3 uscite trigger assegnabili |
| Connettività di rete | Ethernet RJ-45 per aggiornamento firmware e controllo domotico |
| Telecomando | RR-CX100 con retroilluminazione |
| Display | Display LCD frontale + OSD su uscita HDMI |
| Distorsione armonica totale | < 0,005% |
| Rapporto segnale/rumore | 112 dB (ponderato IHFA) |
| Manutenzione e pulizia | Utilizzare un panno asciutto o un aspirapolvere per le griglie di ventilazione |
| Sicurezza | Non esporre all'umidità, scollegare prima della pulizia, nessuna parte riparabile dall'utente |
| Ricambi e riparabilità | Contattare un tecnico autorizzato Rotel; aggiornamenti firmware via USB o rete |
Domande frequenti - RSP1582 ROTEL
Domande degli utenti su RSP1582 ROTEL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema hi-fi in formato PDF gratuitamente! Trova il tuo manuale RSP1582 - ROTEL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RSP1582 del marchio ROTEL.
MANUALE UTENTE RSP1582 ROTEL
Manuale di istruzioni
Bruksanvisning
HCTpykua nonb30BaTeJia
Contents
Figura 1: Controlli e connessioni 5
Figura 2: Telekomando 6
Figura 3: Collegamento di amplificatori e subwoofer 7
Figura 4: Collegamento bilanziato di amplificatori e subwoofer 8
Figura 5: Collegamenti audio digitale e PC-USB 9
Figura 6: Collegamento dilettoriBlu-Ray o Video 9
Figura 7: Ingresso USB frontale 10
Figura 8: Collegamento di unlettore CD 10
Figura 9: Collegamento di un Sintonizzatore 11
Figura 10: Collegamento delle prese HDMI anteriore 11
Figura 11: Collegamento delle prese HDMI posteriori 12
Menu sul display (OSD) 13
Important informazioni di sicurezza 132
Alcune informazioni su Rotel. 133
Per Cominciare 133
Caratteristiche video 133
Caratteristica audio 133
Caratteristiche surround 133
Altre caratteristiche 134
Rimozione dall'imballo 134
Posizionamento 134
Panorumica dei collegamenti 134
Ingressi ed uscite HDMI 134
Ingressi video HDMI IN 1-7 posteriore 134
Ingresso HDMI frontale 134
Uscite video HDMI OUT 134
Ingressi ed uscite audio 135
Ingresso PHONO 135
Ingresso sintonizzatore TUNER 135
Ingresso CD 135
Ingressi audio ANALOG 1-4 135
Ingresso BALANCED 135
Ingresso MULTI 135
Uscite PRE OUT 135
Uscite BALANCED OUT 135
Ingressi digitali 135
Ingresso PC-USB 135
Ingresso USB frontale 136
Altri collegamenti. 136
Selettore tensione 136
Ingresso alimentazione AC 136
Interruttore d'accensione principale 136
Uscite 12V TRIG OUT 136
Ingressi REM IN 136
Uscite IR OUT 136
Connetlore RS232 136
Connetto di rete 137
Collegamento dei componenti 137
Collegamento di un amplificatore 137
Collegamento di un subwoofer 137
Collegamento di sorgenti con uscite HDMI (lettori DVD, Blu-ray, decoder TV,
console di gioco, etc.) 137
Collegamento dilettoriDVD,Blu-ray o SACD con uscite analogiche 137
Collegamento di un monitor 138
Collegamento di unlettore CD (XLR) 138
Collegamento di un Sintonizzatore 138
Collegamento di un iPod/iPhone 138
Funzionamento dell'RSP-1582 138
Descrizione del pannello frontale 138
Display 139
Sensore telecomando 139
Descrizione del telecomando 139
Descrizione dei tasti e dei comandi 139
TastO STANDBY e tasti ON/OFF 139
Manopola 4 e tasti VOLUME 139
Tasto DISPLAY o DISP 139
Tasto MENU o SETUP 139
Tasti direzionali e di selezione 139
TastMOUTE 139
TastO INPUT e tasti selezione sorgenti 139
TastosUR+ 139
Tasti coproduzione 139
TastodIM139
Tosti SUB, CTR, REAR 139
Tasto MEM 140
Tasto LIGHT 140
Luce di assistenza 140
Sezione automatica dei formati surround. 140
Sezione manuale dei formati surround. 140
Dischi Dolby Digital/TrueHD 141
Dischi Dolby Digital Surround EX 141
Dischi Dolby Digital 2.0 141
Dischi DTS/DTS-HD 5.1 141
Dischi DTS 96/24 141
Dischi DTS-ES 6.1 141
Dischi digitali stereo 141
Audio analogico stereo 141
Funzionamento di base. 141
Selezione ingressi 141
Utilizzo dell'ingresso USB per iPod/iPhone 142
Collegamento di un iPod/iPhone 142
Tasti di riproduzione 142
Bluetooth. 142
Collegamento di un dispositivo Bluetooth 142
Presa posteriori PC-USB 142
Collegamento alla presa PC-USB 142
Regolazioni 142
Comandi base 142
Tosti direzionali 142

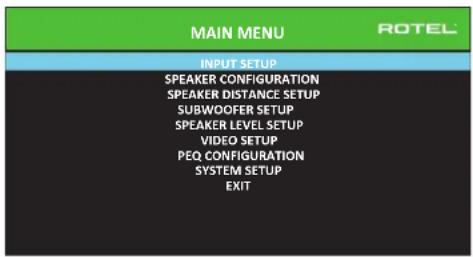

Menu principale 143
Configurazione degli ingressi 143

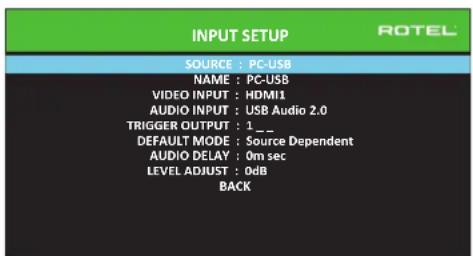

Impostazione ingresso 143
Configurazione ingresso Multi 144

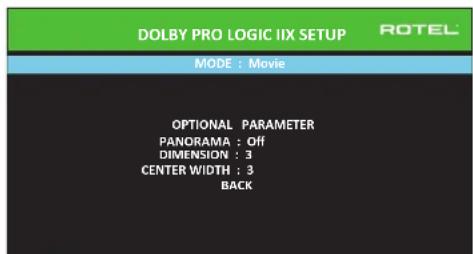

Dolby Pro Logic IIx 144
DTS Neo:6 145
Configurazione dei diffusori 145
Configurazione diffusori 146
Impostazioni avanzate diffusori 146

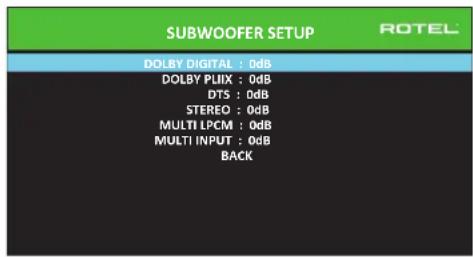

Impostazione subwoofer 147

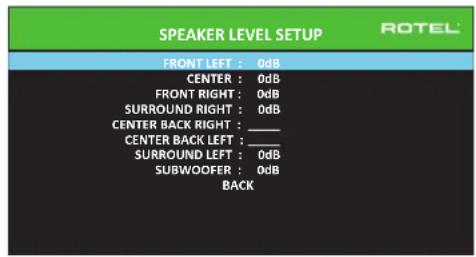

Regolazione livello diffusori 148

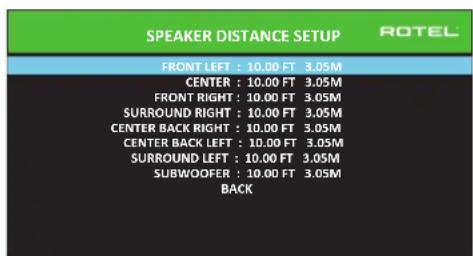

Impostazione distanza diffusori/ritardo 148
Impostazioni varie 149

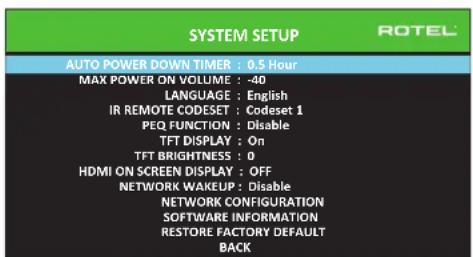

Impostazione sistema 149
Impostazione video 150

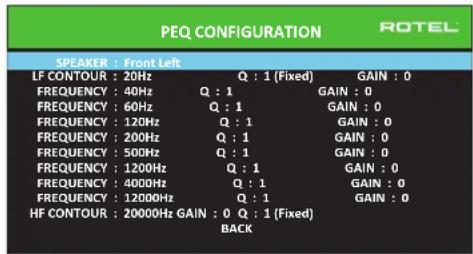

Configurazione equalizzatore parametrico 150
Risoluzione dei problemi 151
Caratteristiche tecniche. 152
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
WARNING: SHOCK HAZARD-DO NOT OPEN
AVIS: RISOUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sostone, ad elevato voltaggio all'interno del prodotto che può costituire pericolido di folgorazione.
Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesa il prodotto.
Questo symbolo indica che l'apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significato del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in attemporanza a queste direttive.

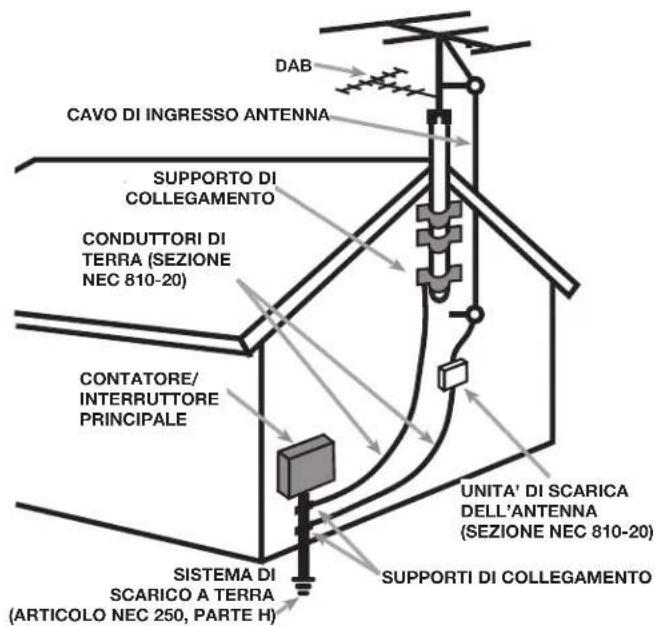

IMPIANTO DI TERRA SECONDO L'ARTICOLO 810: "APPARECCHI RADIO ETV" - NORME U.S.A.
La connessione RS 232 deve esere estereutilizzata solo da personale autorizzato.
Avviso FCC
Questo dispositivo è stato esaminato e definito conforme ai limiti previsti per i dispositivi digitali di Classe B in conformità al regolamento FCC, Parte 15. Questi limiti sonoConcepti per fornire ragionevole protezione contro interferenze pericolose in un ambiente residenziale. Quest'apparechio genera, usa e cui irradiare energia in radiofrequenza e, qualora non installato e utilizzato seconde le presenti istruzioni, cui causare interferenze nocive alle communications radio.
Ad agli modo, non esiste nessuna garanzia che tali interferenze non si producano in una particolare installazione. Se il presente dispositivo genera interferenze nocive alla riscione radio o televisiona, fenomeno che cui essere determinato doll'accessione/spegnimento dell'apparecchio stesso, il suo proprietario può cercare di eliminare queste interferenze con uno o più dei seguenti modi:
- Posizione o orientare diversamente l'antenna di risecione (TV, radio, ecc.).
- Aumentare la distanza con l'apparechio disturbato.
- Collegarlo ad una presa di alimentazione facente capo ad un diverso circuito da quello a cui è allacciato l'apparechio disturbato.
- Consultate il vostro rivenditore o un techniciane specializzato.
Attenzione
Questo dispositivo in conformità al regolamento FCC, Parte 15 è soggetti alle seguenti condizioni: (1) Questo apprecchio non dovrebbe causare interferenze nocive, e (2) delve poter sostortare interferenze provenienti da altre apprecchi, che potrebbero incidereanche sul suo funzionamento.
Importanti informazioni di sicurezzaNote
ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.
ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apprecchio all'umidità o all'acqua. Non posizionare contentori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apprecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediamente il carrvo di alimentazione dall'a presa elettrica. Portare l'apprecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.
Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio ed utilizzarlo.
Conservare quello manuale per agli riferimento futuro a queste istruzioni di sicurezza.
Seguire attentamente tutte le avventenze e le informazioni sulla sicurezza contentue in queste istruzioni e sul prodotto stesso.
Pulire il cabinet solo con un panno asciutto o con un piccolo aspiropolvere.
Non utilizzato il prodotto vicino all'acqua.

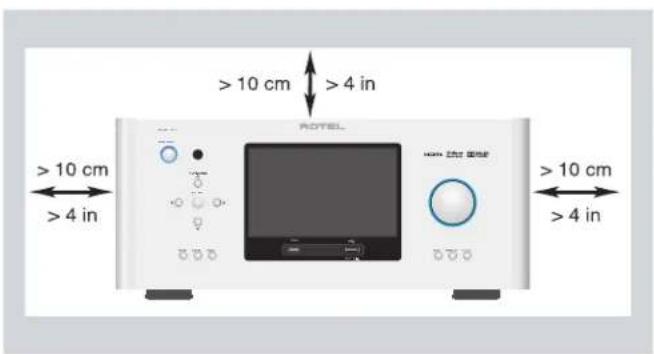

Lasciare almeno 10 cm di spazio libero su tutti i lati del prodotto.
Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che possono bloccare le aperture di ventilazione. Se l'apparecchio è collocated in una libreria o in mobile apposto, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.
Tenerlo lontano da fonti di calore come coloriferi, termoconventtori, stufe o altri apparecchi che generano calore.
ATTENZIONE: La presa del carrvo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apprecchio dall'alimentazione. Posicionarlo quando in modo tale che la presa sa sempre fácilmente accessibile.
L'apprecchio devesse assere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE:230V/50Hz).
Collegare l'unità alla presa di alimentazione solo con il cavò fornito o con un esatto equivalente. Non modificare il cavò in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavò di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultare un elettricista per la sottomuzione di quest's ultima. Non utilizzato prolonghe.
La presa del caro di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completeness il prodotto, è necessario staccare fisicamente il caro di alimentazione dall'ala presa elettrica. L'indicatore di standby si spegnerà per indicare che non c'è alimentazione. Il caro di alimentazione deve essere sempre facilemente accessibile.
Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato,iegato eccessivamente, esesto al colore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce nella parte posteriore dell'apparecchio.
La spina del cavo di alimentazione è il dispositorio di disconnessione principale e dovrebbe rimonere sempre fácilmente accessibile.
Il cavo di alimentazione deve essere scollegato alla presa eletrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.
Usare esclusivamente accessori indicati dal produttore.
Utilizzare solo stand,caffali o supporti indicati da Rotel. Prestare molto cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.
L'apprecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:
- Il cavo di alimentazione o la spina sono stati danneggiati.
- Sono caduti oggetti o liquidi all'interno dell'apparecchio.
- E stato esesto alla pioggia.
Non sembra funzionare in modo normale. - Écaduto o éstato in qualche modo danneggiarto.
Le batterie del telecomando non devono essere esposte adecessivo calore come raggi di sole, fuoco o similii.
ATTENZIONE: L'interruttore d'accensione principale è posto sul retro e delve rimanere sempre fácilmente accessibile.
Alcune informazioni su Rotel
La nostra storia ha avuto inizio su 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di miglioria di audiofili ed amanti della musica. Proprio come voil
Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità nella compromessi. Attraverso gli anniQuesta passione non si è affievolita e l'obbiettivo di realizzare apparentcchi di straordinario vale per veri audiofili, indipendente del loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.
I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorie prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.
Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescene di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché anni abbiano un minimo impatto sull'ambiente.
Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contentuto di piombo negli apparentchi rispettoando la normativa RoHS. I nostri progettisti sono continuamente impregnati a migliorare l'efficienza dei prodotti sulla per lo stato compensatore la loro qualità. Quando in standby, gli apparentchi assorbono una minima quantità di corrente dati soddisfare i requisiti dei più rigorosi standardi consumo energetico.
Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente atraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettoi dell'ambiente.
Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.
Costruito su licenza della Dolby Laboratories. Dolby, Pro Logic ed il symbolo a doppia "D" sono marchi di fabbrica della Dolby Laboratories. Copyright 1995-2005. Tutti i diritti riservati.
Costruito su licenza dei titolari dei seguenti brevetti USA: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 ed altri USA e mondiali registrati o in attesa di registrazione. DTS, DTS-HD & DTS-HD Master Audio ed i relativi symboli e loghi sono marchi registrati della DTS, Inc. Il prodotto comprende software proprietario della DTS, Inc. Tutti i diritti riservati.
Questo appearecchio incorpora una Tecnologia di protezione delle copie coperto da brevetti USA e da diritti di proprieta intellettuale della Rovi Corporation. L'analisi approfondita delle sue caratteristiche al fine di copia, violazione dei diritti d'autore o modifica delle funzioni sono proibite.
Per Cominciare
Grazie per aver acquistato il processore surround Rotel RSP-1582. Questo apparecchio è un Completochestra di controllo audio/video per sorgenti analogiche e digitali, in grado di elaborare segnali digitali in una ampia gamma di formati, inclus Dolby Surround®, Dolby Digital® e DTS®.
Caratteristiche video
- Commutazione HDMI per segnali video digitali fino a 4K.
- Compatible con segnali d'ingresso video HDMI: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K.
- Uscite video HDMI (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K) compatibili con i principali monitor e proiettori con ingressi HDMI.
Caratteristiche audio
- Filosofia di progetto Balanced Design Concept di Rotel che precede la ricerca della miglior disposizione dei componenti sui circuiti stampati, un'accurata valutazione dei singoli elementi ed estensivi test d'ascolto per un suono superiore ed un'affidabilità totale.
- Bypass analogico per una riproduzione stereo 2 canali più pura, alla elaborazioni digitali.
- Connessioni audio digitali coassiali/ottiche ed ingressi/uscite analogici via bilanziati (XLR) che non bilanziati (RCA).
- Ingresso MULTI per segnali analogici a 7.1 canali compatibile con le principali sorgenti.
Caratteristiche surround
- Decodifica automatica Dolby® Digital in presenza di registrazioni Dolby® Digital 2.0, Dolby® Digital 5.1, Dolby® Digital Surround EX™, Dolby® TrueHD e Dolby® Digital Plus.
- Decodifica Dolby Pro Logic IIx e Dolby Pro Logic IIz (per sistemi 6.1 e 7.1 canali) per registrazioni matriciali in Dolby Surround con maggiore separazione tra i canali ed una migliorare risposta in frequenza. Puo essere ottimizzata per sorgenti Cinema e Musica, Pro Logic o Gioco.
- Decodifica automatica in presenza di registrazioni DTS 5.1 canali, DTS-ES Matrix 6.1 canali, DTS-ES Discrete 6.1 canali, DTS 96/24, DTS-ES 96/24 digital, DTS-HD™ Master Audio e DTS-HD™ High Resolution.
- Modalità DTS Neo:6 Surround per derivare i canali surround per sistemi 5.1, 6.1 o 7.1 in presenza di registrazioni stereo 2 canali o surround matriciali. Puito essere ottimizzata per sorgenti Musica o Cinema.
- Modalità surround per la riproduzione dell'audio multicanale in sistemi a 2 o 3 canali.
- Connessione HDMI con canale di ritorno audio (Audio Return Channel - ARC) per consentire la riproduzione dell'audio del TV da parte dell'RSP-1582.
Altre caratteristica
- Menu ON-SCREEN DISPLAY (OSD) di facile utilizzato, con indicazione personalizzabile di tutti gli ingressi.
Scelta della lingua dei menusulso schemo (OSD). - Softwareaggiornabile via Internet con l'apparecchio connesso tramite una rete locale oppure con un dispositivo di memoria inserito nella porta USB frontale.
- Uscite trigger 12V assegnabili per l'attivazione a distance di amplificatori finali o altri componenti predispositi.
Rimozione dall'imballo
Rimuovere l'apparecchio, il telecomando e gli altri accessori dall'imballo con cautela. Conservare la scatola ed il materiale di protezione per eventuali traslochi o spedizioni presso un centro assistenza.
Posizionamento
Posizione l'apparecchio su una superficie piana e solida, lontano da raggi del sole diretti, fonti di calorie, umidità o vibrazioni. Assicurarsi che lo scaffale o il mobile sul quale si intende collocarlo via in grado di sostenerne il peso.
Collocarlo in prossimità degli altri componenti dell'impiano, se possibile su un ripiano a sé stante oppure collocato in un armadio rack utilizzando gli apposti adattatori forniti, in modo da facilitare il completamento dei collegamenti iniziali ed eventuali modifiche successive.
L'apparecchio genera calore durante il normale funzionamento. Non ostruire le aperture di ventilazione. Lasciare almeno 10cm di spazio libero attorno. Se installato all'interno un mobile, assicurarsi che la ventilazione sia adeguata.
Non sovrappore altri componenti o oggetti. Prestare attenzione affinché non cadano liquidi all'interno.
Panorama dei collegamenti
Ogni componente sorgente viene connesso ai relativi ingressi del processore con una coppi di cavi con spinotti RCA oppure cavi bilanciati con spinotti XLR per l'audio analogico, un collegamento video HDMI con un collegamento digitale (elettrico coassiale o ottico) opzionale per il relative audio.
NOTA: Formati surround come Dolby Digital o DTS sono esclusivamente digitali e l'apparecchio può decodificarli solo se è presente in ingresso un segnale digitale. Per questa ragione si deve sempre collegare l'uscita digitale dellettore DVD o Blu-ray,utilizzando I'ingresso HDMI,oppure quello coassiale o ottico.
I segnali dall'RSP-1582 vengono inviati al(agli) amplificatore(j) di potenza tramite le uscite audio preamplificare (RCA o XLR) utilizzando idonei cavi audio. Il segnale video viene inviato al monitor attraverso una connessione HDMI.
L'RSP-1582 possiede inolte un ingresso MULTI per una sorgente dotata di processore surround interno, ingressi per un sensore IR esterno ed uscite Trigger 12V.
NOTA: Non insere la spina di alcun componente nella presa di alimentazione prima di averere completato tutti i collegamenti. Lo standard S/PDIF di interfaccia audio digitale richiede collegamenti
con impedenza 75 ohm e tutti i migliori cavi digitali coassiali presentano esta caratteristica. Non utilizzare quindi per i segnali digitali i normali cavi audio che normalmente esbiscono impedenze diverse. Essi svolgeranno il loro compito ditrasferire i segnali, ma con un'apprezzabile diminuzione della larghezza di banda e prestazioni inferiori.
Quando si effettuano le connessioni audio è necessario prestare attenzione a non invertire i canali sinistro e destro. Tutti i connettori RCA sono identificati da colori utili ad identificare i canali:
Audio canale sinistro (LEFT): connettore RCA bianco
Audio canale destro (RIGHT): connetlore RCA rosso
NOTA: Ogni ingresso dei componenti sorgente deve essere adeguatamente configurato nel menu Impostazione ingresso. Vi raccommandiamo di accedere ai menu后再o ave collegato tutte le sorgenti. Fare riferimento alla sezione relativa al menu Impostazione ingresso di quello manuale per maggiori dettagli.
Ingressi ed uscite HDMI
Queste connessioni vengono utilizzate per ricevere/inviare segnali video da/verso l'RSP-1582. Si veda la sezione Collegamento dei componenti più avanti per istruzioni dettagliate sul collegamento di agli tipo di apparecchio.
Ingressi video HDMI IN 1-7 posteriori
Gli ingressi video digitali HDMI permettono il collegamento di sorgenti dotate di analoghe uscite. La connessione HDMI è in grado di trasportare segnali video in tutti i formati, inclusi 3D, 1080p 24Hz e 4K. Lo standard HDMI supporta il passaggio dei segnali audio, ma èanche possibile effettuare una connessione audio separata.
Ingresso HDMI frontale
Sul pannello frontale è presente un ingresso HDMI per il collegamento rapido di un componente, come ad esempio un apparecchio portatile, che non si prevede di Maintainere connesso in maniera permanente.
Uscite video HDMI OUT [14]
Due uscite HDMI destinate ad inviare il segnale video ad alla definizione a monitor TV. Queste uscite possono inviare tutti i tipi di formati di segnali video in alta definizione 2D (480p/576p, 720p, 1080i, 1080p o 4K) oppure 3D (fino a 1080p 24Hz).
NOTA: Le due uscite sono tra loro in parallelo, ovvero su entrambè è disponibile lo stesso tipo di segnale, ma solo una è in grado di inviare al TV i segnali relativi ai menu di impostazione sullo schermo (OSD).
Delle due uscite solo una supporta il canale di ritorno dell'audio (ARC). Collegare quando solo aquesta presa un TV dotato di un corrispondente ingresso HDMI ARC. Fare riferimento alla sezione relativa al menu Impostazione video di quello manuale per maggiori dettagli.
NOTA: Il vosto TV molto lavorabilimente è dotato di più ingressi HDMI. Non tutti perché potrebbero comprendere il canale di ritorno dell'audio (ARC). Perutilizzarequesta funzione assicurarsi quindi diutilizzare l'ingresso HDMI contraddistinto alla scritta ARC in prossimità della presa.
Informazioni aggintive per le uscite video HDMI:
- Tutte le sorgenti collegate via HDMI devono essere compatibili con i sistemi di protezione anticopia HDCP per poter correttamente visualizzare i segnali video inviati.
- Il segnale audio ricevutotramite la connessione HDMIiene trattato dall'RSP-1582 e reso disponibile alle uscite RCA o XLR. Per inviare il segnale è però necessario impostare "Solo uscita audio HDMI" nel menu Impostazione video.
- Quando si utilizes contemporaneamente ambedue le uscite HDMI, il segnale disponibile su entrambre avrà la stessa risoluzione, in particolare quella nativa più bassa dei due dispositivi collegati.
Ingressi ed uscite audio
Questo processore dispone di connessioni audio sua digitali che analogiche.
Ingresso PHONO
Una Coppia di ingressi audio analogi RCA sinistro/destro per il collegamento di un giradischi. Se quest'ultimo è dotato di un terzo conduttore di massa, collegarlo alla vite GND alla sinistra degli ingressi digitali 15.
Ingresso sintonizzatore TUNER 28
Una Coppia di ingressi audio analogi C RCA sinistro/destro per il collegamento di un sintonizzatore.
Ingresso CD
Una Coppia di ingressi audio analogi ci RCA sinistro/destro per il collegamento di unlettore CD.
Ingressi audio ANALOG 1-4
Quattro coppie di ingressi audio analogici RCA sinistro/destro per il collegamento di altrettanti componenti sorgente.
Ingresso BALANCED 27
Una copbia di ingressi audio analogi bilanciati XLR sinistro/destro per il collegamento di una sorgente con uscite bilanciate.
Ingresso MULTI 28
Un gruppo di ingressi audio analogici RCA per segnali fino a 7.1 canali provenienti da una sorgente dotata di conversione D/A multicanale interna. Sono presenti ingressi per i canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alto in unsystema Dolby Pro Logic IIx (CB 1/LVH 1 & CB 2/RVH), centrale (CENTER) e subwoofer (SUB).
Questi ingressi bypassano tutti i circuiti digitali del processore ed i segnali vengono inviati direttamente al controllo del volume, quindi alle uscite preamplificare.
Uscite PRE OUT
Un gruppo di 10 uscite audio analogiche RCA invia i segnali verso amplificatori di potenza e subwoofer amplificati. Queste uscite sono sottoposte alla regolazione di volume effettuata con il correspondente controlo dell'RSP-1582. I connettori sono relativi ai canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alto in un sistema Dolby Pro Logic IIx (CB 1/LVH 1 & CB 2/RVH), centrale (CENTER 1 & 2) e subwoofer (SUB 1 & 2).
Uscite BALANCED OUT 29
Un gruppo di 9 uscite audio analogiche bilanciate XLR invia i segnali verso amplificatori di potenza e subwoofer amplificati con ingressi bilanciati. Queste uscite sono sottoposte alla regolazione di volume effettuata con il corrispondente controlo dell'RSP-1582. I connettori sono relativi ai canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alto in unsystema Dolby Pro Logic IIx (CB 1/LVH 1 & CB 2/RVH), centrale (CENTER) e subwoofer (SUB 1 & 2).
NOTA: Non collegare mai allo stesso apparecchio entrambe le uscite RCA ed XLR contemporaneamente.
NOTA: In base alla configurazione dell'impiano, è possibile utilizzato solo alcune o tutte le uscite. Ad esempio, se si dispone solo di un diffusore centrale, collegarlo all'uscita CENTER 1. Se si possiede solo un diffusore centrale posteriore, collegarlo all'uscita CB 1.
Ingressi digitali 15
L'RSP-1582 accetta segnali digitali da sorgenti comelettori CD, DVD, decoder satellitari, etc. Il processore digitale interno rileva il segnale e predispone la corretta frequenza di campionamento fino ad un massimo di 192kHz
NOTA: Gli ingressi digitali accettano sua segnali audio a 2 canali stereo, sua multicanale. Quando si utilizzato questi ingressi l'RSP-1582 provides alla decodifica del flusso dati attivando, se necessario, le decodifiche Dolby Digital o DTS.
Sono disponibili 6 ingressi digitali sul pannello posteriore, tre elettrici coassiali e tre ottici. Questi ingressi possono essere assegnati ad ognuno dei componenti sorgente nel menu Impostazione ingresso durante le operazioni di configurazione delsystema.Per esempio,e possibile assegnare l'ingresso digitale elettrico 1 alla sorgenteVIDEO 1 e l'ingresso ottico 2 alla sorgenteVIDEO 3.La predispositione di fabbrica prevede che l'impostazione dell'ingresso audio delle sorgenti Video 1-8 sua Audio HDMI",overo il segnale digitale presente alle prese HDMI.
Come l'apparecchio esce alla fabbrica, I'ingresso audio CD è predisporto per ricevere il segnale analogico proveniente dalles prese CD, ma più essere modificato per accettare ancora da uno qualsiasi dei rimanenti ingressi digitali elettrici coassiali oppure ottici.
Ingresso PC-USB
Vedi Figura 5
Collegaretramite ilcavofornitoquesto ingressoaduna presaUSB del vostro computer.
L'RSP-1582 supporta sa lo standard USB Audio Class 1.0 che lo USB Audio Class 2.0. I computer conistema operativo Windows non richiedono l'installazione di driver aggiuntivi per USB Audio Class 1.0 e consentono di riproduire file audio fino ad una frequenza di campionamento di 96kHz . L'apparecchio è predisporto in fabbrica per la modalità USB Audio Class 2.0.
Per trarrevantaggio daliresoluzioni maggiori (fino aduna frequenza di 192kHz )e necessario installare un driver per lo standard USB Audio Class 2.0 contento nel CD fornito assieme all'RSP-1582 e predisporre quest'ultimo per la modalita di riproduzione USB Audio Class 2.0 seguendo la procedura sotto descritta:
- Premere il tasto MENU 7 sul frontale per entrare nel menu principale quando utilizzare i tasti con le frece / 5 per selezionare il menu Impostazione ingresso e premere il tasto ENTER al centro.
Utilizzato i tasti con le freccce / 5 selezionare come sorgente "PC-USB" e come Ingresso audio "USB Audio 2.0". - Una volta modificata la modalità USB Audio spegnere e riaccendere l'RSP-1582 e riavviare il computer per assicurarsi che risultino entrambi correttamente configurati.
Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 192kHz . Se si intende riproduire file con frequenze fino a 192kHz , verificare che il software lo permetta. Inoltre potrebbe rendersi necessario configurare i driver audio del vosto computer per consentire l'uscita a 192kHz , oppure elaborare i file per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure alsysteme operativo in uso.
NOTA: Nei computer con sistema operativo Windows la modalità USB Audio Class 2.0 richiede l'installazione di un apposto driver contenuo nel CD fornito con l'RSP-1582.
NOTA: I computer Mac non richiedono driver aggiantivi in quanto il loroistema operativo supporta entrambe le modalità USB Audio Class 1.0 e 2.0, ma potrebbe essere necessario selezionare Rotel come dispositivo d'uscita.
NOTA: A seguito dell'installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relativa ai dispositiivi sonori accessibile dal Pannello di controllo.
Ingresso USB frontale
Vedi Figura 7
Selettore tensione 31
Questo apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui viene acquistato. Non è necessario quando modificarne il voltaggio.
ATTENZIONE: Sul pannello posteriore è presente un seleffore di tensione. Accertarsi che via regolato sulla corretta tensione prima di collegare l'apparecchio alla rete elettrica.
Ingresso alimentazione AC
L'RSP-1582 é configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui viene acquistato (USA: 120 V/60 Hz AC oppure CE: 230 V/50 Hz AC). La tensione di alimentazione impostata è indicata su un adesivo situato sul retro. Inserire il cavo di alimentazione fornito in dotazione nella presa sul pannello posteriori dell'apparecchio.
Interruttore d'accensione principale 29
L'interruttore presente sul pannello posteriore è l'interruttore principale di alimentazione. Quando è in posizione OFF, l'apparecchio è Completely spento. Quando è in posizione ON, possono essere usati i tasti STANDBY sul pannello frontale e ON/OFF sul telecomando per attivare l'unità o metterla in standby.
Ucite 12V TRIG OUT
Molti amplificatori o altri componenti Rotel possono essere accesi e spenti tramite un segnale trigger a 12 volt fornito da queste 3 prese mini-jack da 3,5mm . Quando I'RSP-1582 viene attivato, ad esse è presente una tensione continua a 12 volt che provvede ad accendere gli apparecchi collegati. Quando I'RSP-1582 vieneosto in standby, la tensione viene a mancare e gli apparecchi collegati si spengono.
Perutilizzarequestosystemadiattivazioneremota,collegareuna delleuscite 12VTRIGOUT delprocessorealcorrespondente ingressortrigger12volt di un amplificatore oalto componente Rotel predisistono.Utilizzareunicamente il cavo con spinotti mini-jack da 3,5mm neri fornito in dotazione.Alla punta del mini-jack corrisponde il positivo della tension continua a 12 volt.
NOTA: Le uscite Trigger 12V possono essere configurate per attivarsi solo quando vengono selezione determinate sorgenti. Consultare la sezione relativa al menu Impostazione ingresso di quello manuale per maggiori dettagli.
Ingressi REM IN 20
Questa presa mini-jack da 3,5mm più ricevere codici di controllo da ricevitori a raggi infrarossi di terme parti nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul frontale dell'apprecchio. Per maggiori informazioni sui ricevitori IR esterni consultare il rivenditore Rotel.
NOTA: I segnali IR provenienti da REM IN possono essere arrivati ad altri componenti mediante emettitori IR esterni o collegamento via cavo dalle viscite IR OUT. Per maggiori dettagli si veda il paragrafo successivo.
Ucite IR OUT
Due prese mini-jack da 3,5 mm che permietono di inviare i segnali ricevuti all'ingresso REM IN ad un emettitore IR collocato davanti al sensore di una sorgente. Le uscite IR OUT sono in alternatively essere nelle collegate tramite cavo ad altri appearechi Rotel dotati di ingressi REM IN.
Queste uscite consento ai segnali IR di essere inviati detraverso l'RSP-1582 direttamente al ricevitore IR sul pannello frontale otramite la presa REM IN sul pannello posteriore. Tale funzione consente un facile controlo di altri componenti quando i loro sensori IR non sono raggiungibili, perché, ad esempio, installati all'interno di un mobile o armadio rack.
Consultare il rivenditore Rotel per ulteriori informazioni sugli emettitori ed i ripetitori IR.
Connetlore RS232
L'RSP-1582, tramite la porta RS 232, cui estere gestito da un software di controllo audio di terme parti per integrare l'apparechio in un systema di automazione domestica. La presa RS 232 sul retro richiede un cavo serial standard con connettori DB-9 maschio-femmina.
Connetlore di rele

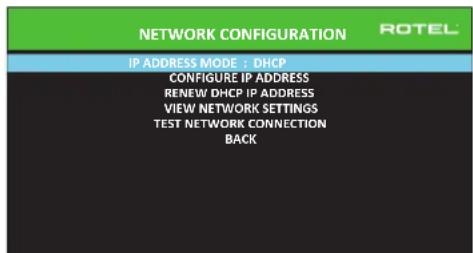

La presa NETWORK per connettori RJ-45 sul pannello posteriore permette di collegare I'RSP-1582 a una rete locale e quando ad Internettramite un cavo CAT-5. Tale collegamento non è necessario per il normale funzionamento, ma consente di ricevere via Internet aggiornamenti software e permettere I'integrazione dell'apparecchio in sistemi di automazione domotica.
Per maggiori informazioni sulla connessione alle reti locali, cavi, software di controllo ed aggiornamenti, contattare il rivenditore Rotel.
Collegamento dei componenti
Collegamento di un amplificatore
Vedi Figure 3 e 4
L'RSP-1580 dispone di uscite preamplificare via non bilanciate (RCA) che bilanciate (XLR) per la connessione di amplificatori finali atti a pilotare fino a otto (sette se si usano collegamenti bilanciati) diffusori in sistemi surround 5.1, 6.1 o 7.1: canali frontali destro/sinistro, 2 canali centrali (1 solo nel casi di collegamenti bilanciati), canali surround destro/sinistro e due canali centrali posteriori oppure frontali alti sinistro e destro. Sono presenti inoltre due uscite per subwoofer amplificati.
Per collegare gli amplificatori, utilizzare un cavo audio da agli uscita all'ingresso del canale dell' amplificatore che pilota il diffusore corrispondente. Ad esempio, collegare l'uscita FRONT L al canale dell' amplificatore che fa capo al diffusore frontale sinistro. In unsystema home theater completo, sare necessario effettuare fina a sette collegamenti diversi, alte al/ai subwoofer. Nel caso di impianti 5.1, i collegamenti necessari sono: FRONT L & R, CENTER, e REAR L & R. Esistono due prese CENTER, utilizzarne una se si possiede un solo diffusore centrale o entrambe se i centrali sono due. In sistemi 6.1 o 7.1 canali, effettuare uno o due ulteriori collegamenti per il canale/i centrale/i posteriori/i. Le prese di questi canali sono indicate con CB1/LHV e CB2/RHV. Se si disponere di un solo diffusore centrale posteriore, utilizzare la presa CB1.
Nei sistemi Dolby PL Ilz queste ultime prese prese vengono utilizzate per i canali frontali alto sinistro LVH & destro RVH al posto dei centrali posteriori 1 e 2.
Assicurarsi di aver collegato agli uscita al canale corretto dell'amplificatore ed in particolare:
- Collegare l'amplificatore del canale frontale sinistro alla presa FRONT L.
- Collegare l'amplificatore del canale frontale destro alla presa FRONT R.
- Collegare l'amplificatore del canale centrale alla presa CENTER 1 o CENTER 2.
- Collegare l'amplificatore del canale surround sinistro alla presa REAR L.
- Collegare l'amplificatore del canale surround destro alla presa REAR R.
- Collegare l'amplificatore del canale centrale posteriore sinistro (o frontale alto sinistro) alla presa CB1/LVH.
- Collegare l'amplificatore del canale centrale posteriore destro (o frontale alto destro) alla presa CB2/RVH.
Dopo ave collegato le uscite, è necessario configurare le impostazioni relative al tipo di diffusori in uso e regolare i livelli del volume tramite i segnali di prova dell'RSP-1582. Per maggiori dettagli fare riferimento alla sezione Regolazioni di quello manuale.
Collegamento di un subwoofer
Vedi Figure 3 e 4
Per collegare un subwoofer amplificato, utilizzato un normale cavo audio RCA o bilanciato XLR tra una delle due uscite RCA o XLR denominate SUB 1 e SUB 2 all'ingresso del subwoofer. Ad ambedue le uscite corrisponde lo stesso segnale. Utilizzarne una per collegare un solo subwoofer o entrambse se l'impianto ne prevede due.
Dopo ave collegato il/i subwoofer, è necessario configurare le relative impostazioni e regolare il livello del volumetramite i segnali di prova dell'RSP-1582.Per maggiori dettagli fare riferimento alla sezione Regolazioni di questo manuale.
NOTA: Non collegare mai allo stesso apparecchio entrambé le uscite RCA ed XLR contemporaneamente.
Collegamento di sorgenti con uscite HDMI (lettori DVD, Blu-ray, decoder TV, console di gioco, etc.)
Vedi Figure 6 e 10
I collegamenti con sorgenti qualilettori DVD,Blu-ray,decoder TV,etc.devono essere effettuali usinge le connessioni HDMI.Collegare un'estremita del cavo HDMI al connettore dell'uscita HDMI del componete sorgente e l'altra estremita ad uno degli ingressi HDMI IN sul retro del processore.
Collegamenti audio digitali: A seconda della configurazione del systema, èanche possibile utilizzare i collegamenti audio digitali assegnandoli alle sorgenti video HDMI. Collegare l'uscita digitale audio della sorgente ad uno degli ingressi DIGITAL IN 1-3 ottici o elettrici coassiali dell'RSP-1582. Poiché le connessioni HDMI trasmettono sua signali digitali video che quelli audio, nella maggioranza dei casi con l'HDMI non è necessario effettuare collegamenti audio digitali separati.
NOTA: Utilizzare il menu Impostazione ingresso per assegnare l'ingresso audio digitale alla specifica sorgente video collegata tramite HDMI.
Collegamento dilettori DVD, Blu-ray o SACD con uscite analogiche
Vedi Figura 6
In alcuni casi ilettori DVD, Blu-ray, SACD o altri componenti multicanale possono essere collegati all'RSP-1582 tramite cavi audio RCA che trasportano segnali audio analogici già decodificati. In alternatively ilettori con uscite HDMI possono inviare al processore segnali digitali da decodificare.
Connessioni analogiche: Per collegare unlettore DVD, Blu-ray, SACD (o un qualsiasi alto componente multicanale) tramite connessioni analogiche, utilizzare cavi audio RCA tra le uscite dellettore e gli ingressi MULTI INPUT sul retro dell'RSP-1582, assicurandosi di rispetto il corretto ordinamento dei canali, ad esempio, uscita canale frontale destro all'ingresso FRONT R, frontale sinistro a FRONT L e casi via.
In base alla configurazione del sistema, effettuare sei connessioni (FRONT L & R, SURROUND L & R, CENTER, e SUBWOOFER), sette connessioni (aggiungendo il canale CENTER BACK), o otto connessioni (aggiungendo due canali CENTER BACK o VERTICAL HEIGHT).
Gli ingressi analogi multitrasferiscono il segnale direttamente al controlo di volume e quindi alle uscite preamplificate, bypassando agli elaborazione digitale.
Connessioni digitali HDMI: Se illettore dispone di uscite HDMI, collegare simplicamente un cavo HDMI dall'uscita ad uno degli ingressii HDMI IN del processore come indicate in precedenza. Questo cavo trasporta il segnale video ed il segnale audio digitale. La decodifica dell'audio multicanale viene in quello modo gestita direttamente dall'RSP-1582.
Collegamento di un monitor
Vedi Figura 10
L'RSP-1582 è dotato di due uscite HDMI, ma solo una permette la visualizzazione dei menus sullo schermo (OSD) ed èabilitata per il canale di ritorno audio ARC. Questa uscita, indica sul pannello posteriore con ARC/OSD.
Collegamento di unlettore CD (XLR)
Vedi Figura 8
Collegamenti audio digitali: Collegare l'uscita dellettore CD ad uno qualsiadi degli ingressi DIGITAL IN ottici o elettrici coassiali dell'RSP-1582 cosidautilizzare la sezione di conversione D/A dell'RSP-1582. Tramite il menu Impostazione ingresso assegnare quindi I'ingresso audio digitale scelto alla sorgente CD.L'impostazione predefinita e CD.
Collegamenti audio analogici:
Opzione 1: Collegare le uscite analogiche sinistra e destra dellettore CD alla prese RCA denominate INPUT CD Left & Right.
Opzione 2: Se illettore CD (o un'altra sorgente) è dotato di uscige analogiche bilanciate con connettori XLR, è possibile utilizzato per il collegamento gli ingressi XLR dell'RSP-1582. Collegare le uscige bilanciate destra e sinistra della sorgente alle prese BALANCED INPUT R & L.
Sebbene non vi siano connessioni video da effettuare per unlettore CD, I'RSP-1582puo assegnare un altro ingresso video alla sorgente CD o XLR. Le opzioni video sono HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato. Le impostazioni predefinite prevedono HDMI 1 come ingresso video assegnato a CD e XLR.
Collegamento di un Sintonizzatore
Vedi Figura 9
Collegamenti audio digitali: Se si utilizza un sintonizzatore con uscita digitale, collegarla ad uno degli ingressi DIGITAL IN 1-3 ottici o elettrici coassiali dell'RSP-1582.
NOTA: La sorgente Tuner (sintonizzatore) non prevede l'assegnazione di un ingresso digitale. Per collegare un sintonizzatore con uscita digitale si consiglia quando di utilizzato una delle sorgenti Video 1-8.
Collegamenti audio analogi: Se si utilizza un sintonizzatore, collegare le sue uscite sinistra e destra alla coppiia di ingressi audio analogi TUNER dell'RSP-1582. Assicurarsi di collegare il canale destro al connettore di ingresso R, ed il canale sinistro al connettore di ingresso L.
Sebbene non vi siano connessioni video da effettuare per un sintonizzatore, l'RSP-1582 vuo assegnare un altre ingresso video alla sorgente TUNER. Le opzioni video sono HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato. Le impostazioni predefinite prevedono HDMI 1 come ingresso video assegnato a TUNER.
Collegamento di un iPod/iPhone
Vedi Figura 11
Collegare un iPod/iPhone alla presa USB frontale.
NOTA: Gli ingressi audio CD, PHONO, XLR, MULTI, USB, PC-USB, Bluetooth e TUNER sono assegnati come impostazione di fabbrica all'ingresso video HDMI 1. Questa opzione può essere modificata in HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato.
Funzionamento dell'RSP-1582
Nonostante il gran numero di funzioni, impostazioni ed opzioni, l'RSP-1582 è in realtà piuttosto simplice da utilizzato. Grazie alsystema di gestionetramite menu sullo schermo (On Screen Display) si è guidati nelle scelte in maniera intuitiva.
Per un miglior apprendimento del funzionamento dell'apparecchio, esta sezione del manuale si保税e con la descrizione dei comandi del pannello frontale e del telecomando, con le relative funzioni base come accensione/ spegnimento, regolazione del volume, selezione di una sorgente, etc. Segue una spiegazione particolareggiata delle varie modalità surround e della loro configurazione in relazione ai vari tipi di programmi, tutte funzioni riferibili all'utilizzo quotidiano dell'apparecchio. La sezione del manuale Regolazioni spiega"Invece dettagliatamente le opzioni che possono essere selezionate durante la regolazione iniziale del processore. Molte di queste operazioni sono da eseguire una sola volta e non necessitano ulteriori modifiche.
In questo manuale, a bianco della descrizione dei comandi, vengono riportati dei numeri inserti in un riquadro che fanno riferimento all'RSP-1582 raffigurato nelle prime pagne. Le lettere in un cerchio di fondo scuro,invece si riferiscono alla figura del telecomando. Se vengono indicati sia lettere che numeri, la funzione è disponibile suaull'apparecchio che sul telecomando. Quando è presente unicamente il riquadro col numero oppure la lettera, la funzione è disponibile solo sull'apparecchio o solo sul telecomando.
Descrizione del pannello frontale
Quella che segue è una breve spiegazione di alcuni elementi del pannello frontale dell'RSP-1582. Maggiori dettagli sono riportati nelle successivesezioni del manuale.
Display
Il grande display frontale è in grado di visualizzare i dati OSD per consentire la regolazione diretta del processore. Quando non si utilizzato i dati, vengono visualizzate informazioni sulla sorgente selezionata e sulla modalità audio trattata al momento.
Sensore telecomando z
Questosensore riceve i segnali infrarosso inviati dal telecomando. E quindi importante non oscurarlo.
NOTA: I rimonenti tasti e comandi del pannello frontale sono descritti nel successivo capitolo Descrizione dei tasti e dei comandi.
Descrizione del telecomando
Con l'RSP-1582iene fornito il telecomando RR-CX100. Il telecomando cui pot utilizzato due diverse series di codici di controllo (codeset 1 e codeset 2) nel caso si riscontrassero conflitti con altri modelli Rotel. Premere contemporaneamente sul telecomando i tasti TUN e 1 per il code set 1 (oppure TUN e 2 per il code set 2) mantenendoli premuti per 5 secondi finché non lampeggia la retroilluminazione del telecomando stesso per impostare i codici di controllo desiderati. In alternatively il menu Impostazione dellaSYSTEMA consente di scegliere tra code set 1 e code set 2. L'impostazione di fabbrica e code set 1.
Il telecommando RR-CX100 più又能 controllare le principali funzioni di unlettore CD Rotel, comme riproduzione, stop, pausa, salute traccia, etc. Per attivarequeste funzioni premere il tasto CD sul telecommando. Se illettore è collegatoagli ingressi bilanciati XLR, è possible attivare le funzioni premendo il tasto XLR. In questo esperò necessario "istruire" il telecommando ad attivare tali funzioni con il tasto XLR premendolo assieme al tasto 1 e mantenendoli premuti per 5 secondi finché non lampeggia 2 volte la retroilluminazione del telecommando stesso. Per disattivare le funzioni di controllo del CD, premere XLR ed 0mantenendoli premuti per 5 secondi fino a quando non lampeggia la retroilluminazione.
I tasti di lavoro delle funzioni dellettore si attivano solo+dopo aver premuto CD o XLR sul telecomando. Selezionando da telecomando un'altra sorgente quisti tasti rimangono inattivi.
Descrizione dei tasti e dei comandi
Questa sezione describing brevamente le funzioni dei tasti e dei comandi sul pannello frontale e sul telecomando. Istruzioni più dettagliate sul loro uso nei paragrafi che seguono.
Tasto STANDBY e tasti ON/OFF
Il tasto STANDBY sul frontale ed i tasti ON ed OFF sul telecomando permiettono di attivare/disattivare l'apparecchio. Il tasto principale di accensione POWER sul pannello posteriore delve essere in posizione ON per poter accendere l'apparecchio in standby.
Manopola 4 e tasti VOLUME
La grande manopola sul pannello frontale ed i tasti VOLUME e▼ del telecomando agiscono sul controllo generale di volume e regolano il livello d'émissione di tutti i canali contemporaneamente.
Tasto DISPLAY o DISP
Premere il tastingo DISPLAY (o DISP sul telecomando) per far visualizzare il volume corrente.
Tasto MENU o SETUP
Tasti direzionali e selezione ①
Il tasto MENU (o SETUP sul telecomando) attiva la visualizzazione dei dati. Il dato OSD sul display frontale e sul monitor TV collegato all'uscita HDMI, contrassegnata da OSD. Premere nuovamente il tasto per interrompere la visualizzazione. Utilizzare i dati direzionali con le quattro freccce ed il tasto ENTER disponibili sul frontale e sul telecomando per accederai singoli dati.
Tasto MUTE
Premere una volta quello tasto per silanziare l'audio. Sul display frontale e sul monitor TV appeare un'indicazione che la funzione mute è attenuata. Ripremere il tasto per riportare il volume al livello precedente.
Tasto INPUT e tasti selezione sorgenti
Premendo il tasto INPUT sul pannello frontale appeare sul display l'elenco delle sorgenti. Per selezionarne una, inquadrarla tramite i tasti direzionali e successivement premere il tasto ENTER per confirmare. I tasti di selezione delle sorgenti sul telecomando attivano diretamente la sorgente corrispondente.
Taste SUR+
Questo tasto consente di visualizzare sul display le informazioni sulla modalità surround in uso per la sorgente attualmente selezionata. La modalità vuo essere configurata nel menu Impostazione ingresso per agli sorgente. Premere più volte il tasto SUR+ per passare in rassegna le modalità disponibili.
NOTA: Le modalità disponibili variano a seconda della sorgente selezionata e del tipo di segnale, analogico o digitale, ricevuto.
Altri tre tasti ⑧ sul telecomando consentono la selezione diretta di alcune modalità surround.
2CH: cambia la modalità audio in Stereo, 2 Canali Downmix o Bypass analogico.
BYPASS: esclude dal percorso del segnale ogni elaborazione digitale.
PLCM: consente di passare in rassegna le diverse opzioni Pro Logic, come Cinema, Musica e Gioco.
Tasti riproduzione
Questi tasti fornisco i comandi base per un dispositivo come un iPod/ iPhone collegato alla presa frontale USB: riproduzione, stop, pausa, traccia successiva, traccia precedente.
Taste DIM
Utilizzato quello tasto per attenuare l'illuminazione del display sul pannello frontale.
NOTA: Le regolazioni effettuate tramite quello sono temporanee e non vengono salvate spegnendo l'apparecchio.
Con quosti tasti è possibile accedere alle regolazioni dei diffusori e modificare il livello di uscita dei diffusori posteriori surround, centrali e subwoofer. Utilizzare i tasti direzionali e sul telecomando per variarie i valori. Le modifiche apportare tramite quosti tasti sono solo temporanee. Per effettuare regolazioni permanenti, memorizzate spegnendo l'apparecchio, è necessario accedere al menu Impostazione livello diffusori.
Tasto MEM
Questo tasto non è operativo sull'RSP-1582 e viene utilizzato unicamente con i sintonizzatori Rotel per memorizzare un'emittente nelle preselezioni.
Tasto LIGHT
Premere quello tasto per attivare la retroilluminazione dei tasti del telecomando, utile quando lo si impiega in ambienti bui.
Luce di assistenza @
Premere e mantenere premuto il tasto LIGHT (N) per 3 secondi per accendere sul retro del telecomando la luce di assistenza, utile per reperire oggetti in locali scarsamente illuminati.
Selezione automatica dei formati surround
La decodifica delle sorgenti digitali collegate è di norma automatica, con il rilevamento reso possibile da speciali codici inserti nella registrazione che indicano al processore quale decodifica attivare. Ad esempio, quando viene rilevato un fornato surround Dolby Digital 5.1 o DTS 5.1, l'RSP-1582 attiva la relativa decodifica.
L'apparecchio rileva poi automaticamente le registrazioni DTS-ES Matrix 6.1 o DTS-ES Discrete 6.1 ed attiva la decodifica DTS-ES Extended Surround. Anche il materiale Dolby Digital Surround EX attiva la relativa decodifica (non tutti i DVD Surround EX posseggono perché codici di identificazione e potrebbe quando essere necessario attivare manualemente la decodifica Surround EX).
Il processore poi rileva automaticamente anche le trace Dolby TrueHD e DTS-HD Master Audio.
Allo stesso modo, un segnale digitale proveniente da un normale compact disc, un disco DTS 96/24 o DTS-ES 96/24 sare identificato automaticamente ed opportunamente riprodotto in 2 canali stereo.
Le decodifiche Dolby Pro Logic IIx/IIz possono essere configurate per attivarsi automaticamente in tutti i sistemi 6.1 o 7.1 con canale (o canali) centrale posteriori, per assicurare la corretta decodifica surround estesa di tutti i segnali digitali multicanali,anche quelli che altrimenti non attiverebbero automaticamente la relativa modalità surround estesa.
In molti casi l'RSP-1582 riconosce un segnale digitale con codifica Dolby Surround (come ad esempio la traccia predefinita di molti DVD) ed attiva la decodifica Dolby Pro Logic II. Inoltre tramite il menu Impostazione ingresso è possibile prestabilitire una modalità surround base da utilizzato per ciascun ingresso. In proposito si veda la specifica sezione più avanti nel manuale.
Tale preimpostazione per ciascun ingresso, assieme al rilevamento automatico delle traccce Dolby Digital e DTS, rende l'utilizzo del surround totalmente automatico. Ad esempio, se si imposta la modalità Dolby Pro Logic II Cinema come predefinita per tutti gli ingressi video, l'RSP-1582 esgue automaticamente la decodifica delle colonne sonore in Dolby Digital e DTS riprodotte ed utilizza il Dolby Pro Logic II Matrix per tutte le altre registrazioni.
Per segnali stereo provenienti, ad esempio, da lettori CD e sintonizzatori, è possible preimpostare Stereo come modalità di riproduzione base per l'audio a 2 canali o la modalità Dolby Pro Logic II Musica se si preferisce ascoltare le sorgenti musicali con effetto surround.
NOTA: Un segnale digitale in ingresso viene riconosciuto automaticamente ed opportunamente decodificato dal processore. Tuttavia con dischi Blu-ray dotati di più colonne sonore, sare necessario specificare allettore quale traccia inviare all'RSP-1582. Ad esempio, potrebbe essere necessario entrare nel menu iniziale del disco per selezionare la traccia audio Dolby Digital TrueHD o DTS al posto di quale Dolby Surround 2.0 normalmente predefinita.
Selezione manuale dei formati surround
Come descritto nella precedente sezione, la combinazione del rilevamento automatico delle registrazioni Dolby Digital e DTS e l'impostazione di una modalità surround predefinita per agli sorgente, rendono il funzionamento del surround totalmente automatico. Per molti utilizzatori, la selezione automatica della modalità surround si dimostra più che sufficiente a soddisfare le loro esigenze.
Per coloro che inceve preferiscono avere un ruolo maggiornente attivo, i tasti del pannello frontale e del telecomando consentono di scegliere manually il vari surround non rilevati automaticamente oppure, in taluni casi, di disattivare l'automatismo della selezione.
Le impostazioni manuali possono essere usate quando si desidera riproduire:
- Stereo 2 canali (solo diffusori frontali sinistro/destro)enza elaborazioni surround.
- Riduzione a 2 canali stereo (downmix) di registrazioni Dolby Digital 5.1 o DTS.
- Registrazioni 2 canali riproduzione in Dolby stereo 3 canali (sinistro/ centrale/destro).
- Registrazioni 2 canali riprodotte in stereo 5 o 7 canali.
- Registrazioni 2 canali riprodotte in modalità Dolby Pro Logic II Musica o Cinema.
- Registrazioni 2 canali riprodotte in modalità DTS Neo:6 Musica o Cinema.
- Registrazioni Dolby Digital 5.1 o Dolby Digital Surround EX con dischi che non attivano automaticamente la decodifica, riprodotte in modalità Dolby Digital Surround EX.
NOTA: I segnali digitali DTS, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1, DTS 96/24, DTS-ES 96/24, DTS-HD, Dolby Digital e Dolby TrueHD vengono rilevati automaticamente e non è possibile modificare la selezione automatica. É tuttavia possibile scegliere la decodifica Dolby Surround EX per qualsiasi registrazione Dolby Digital 5.1 oppure ancche riproduire trace Dolby Digital 5.1 o DTS 5.1 riducendole ad un programma stereo 2 canali (downmix).
- Segnali digitali PCM 2 canali (non a 96kHz ) posso nse essere riprodotti in modalità Dolby Pro Logic II, Dolby 3-Stereo, DTS Neo:6, 5 canali stereo, 7 canali stereo e Stereo 2 canali.
- Registrazioni Dolby Digital 2 canali stereo possono essere riproduzione in modalità Dolby Pro Logic II, Dolby 3-Stereo, e Stereo 2 canali.
I seguito paragrafi descrivono in dettaglio le opzioni disponibili per la selezione manuale delle modalità surround in funzione del tipo di registrazione.
Dischi Dolby Digital/TrueHD Dischi Dolby Digital Surround EX
La decodifica Dolby Digitaliene rilevata automaticamente e non puo essere modificata. É comunique possibile selezionare la riproduzione ridotta a 2 canali (downmix) di una traccia 5.1. In unsystema a 6.1 o 7.1 canali, si possono ancche scegliere le decodifiche Dolby Surround EX, Dolby Pro Logic Ilx Musica e Dolby Pro Logic Ilx Cinema (solo in sistemi a 7.1 canali).
Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecomando è possibile riproduire un segnale multicanale in modalità stereo a 2 canali (downmix).
NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.
Dischi Dolby Digital 2.0
La decodifica Dolby Digitaliene rilevata automaticamente e non puo essere modificata. É comunique possibile selezionare la riproduzione a 2 canali, a 5.1 canali con Pro Logic II matrix surround, a 6.1/7.1 canali con Pro Logic Ix/IIz matrix surround oppure Dolby 3 canali stereo.
Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecommando è possibile riproduire un segnale multicanale in modalità stereo a 2 canali (downmix). Il tasto PLCM sul telecommando consente poi di scegliere tra Pro Logic IIx Cinema, Musica o Gioco.
Dischi DTS/DTS-HD 5.1 Dischi DTS 96/24 Dischi DTS-ES 6.1
La decodifica DTSiene rilevata automaticamente e non puo essere modificata. E comunique possibile selezionare la riproduzione ridotta a 2 canali (downmix) di una traccia 5.1.
Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecomando è possibile riproduire un segnale multicanale in modalità stereo a 2 canali (downmix).
NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.
Dischi digitali stereo
Tutt i segnali a 2 canali non Dolby Digital che giungonoagli ingressi digitali dell'RSP-1582 possono essere riprodotti nelle seguenti modalità: 2 canali stereo, Dolby 3 stereo, 5 canali stereo, 7 canali stereo. É inoltre possibile utilizzare le modalità surround Dolby Pro Logic II matrix surround (in sistemi 5.1), Dolby Pro Logic IIx Musica (in sistemi 6.1/7.1), Dolby Pro Logic IIx Cinema (in sistemi 6.1/7.1), Dolby Pro Logic IIZ (in sistemi 7.1), DTS Neo:6.
Ogni parametro relativo alla riproduzione della gamma Bassa (dimensione dei diffusori, subwoofer e frequenza di crossover) influisce sugli ingressi digitali stereo.
Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecommando è possibile riproduire un segnale multicanale in modalità Stereo a 2 canali (downmix). Il tasto PLCM sul telecommando consente poi di scegliere tra Pro Logic Ixx Cinema, Musica o Gioco.
NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.
Audio analogico stereo
A questa categoria appartengono tutti i segnali analogici stereo inviatiagli ingressi analogici dell'RSP-1582 dalettori CD, sintonizzatori AM/FM, etc.
Per i segnali analogici è fondamentale innanzitutto scegliere quale percorso si desidera far seguire loro all'interno dell'RSP-1582. La prima opzione è il cosiddetto "bypass analogico": il segnale stereo viene inviato direttamente al controlo del volume e quindi alle uscite,enza subire alterazioni di sorta, dal momento che tutti i circuiti digitali del processore vengono letteralmente "saltati". In quello caso nessuna delle funzioni di gestione della gamma bassa, livello dei diffusori, equalizzazione o impostazione del ritardo sono attive. L'uscita per subwoofer è disabilitata ed il segnale a gamma intera viene inviato direttamente alle uscite corrispondenti ai due diffusori frontali.
La seconda opzione converti i segnali analogici ricevuti in digitali per poi elaborarli all'interno dell'RSP-1582. Tale alternatively consente quindi di utilizzare tutte le funzioni, inclua la gestione della gamma Bassa, il crossover per l'uscita subwoofer (che rimane attiva), l'equalizzazione, etc. Inoltre diviene possibile selezionare diverse modalità di riproduzione, come Stereo a 2 canali, Dolby 3-Stereo, 5 canali stereo, 7 canali stereo oppure anche Dolby Pro Logic II, Dolby Pro Logic Ilx o DTS Neo:6.
Per cancellare la modalità surround premere il tasto SUR+ sul telecommando o sul pannello frontale per passare in rassegna le opzioni disponibili. Il tasto PLCM sul telecommando consente poi di scegliere tra Pro Logic IIx Cinema, Musica o Gioco.
NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionale.
Funzionamento di base
Questa sezione illustra il funzionamento di base dei comandi dell'RSP-1582 e del telecomando.
Selezione ingressi
É possible scegliere di ascortare e/o videere una delle sorgenti collegata ai seguenti ingressi:VIDEO 1-8, CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH o TUNER.
Tutti gli ingressi possono essere configurati utilizzando il menu Impostazione ingresso per selezionare quale presa HDMI utilizzato per il segnale video in entrata. Anche gli ingressi Video 1-8 posso sono venir configurati per accettare qualsiasi segnale audio analogico o digitale. L'impostazione predefinita per il segnale audio è "Audio HDMI".
Una volta configurati gli ingressi, è possibile selezionare la sorgente desiderata nei seguenti modi:
- Premere il tasto INPUT sul pannello frontale ed utilizzare i tasti direzionali per selezionare una sorgente, ad esempio CD, Tuner, Video 1, etc., quindi premere ENTER al centro.
- Premere sul telecomando il tasto relative alla sorgente desiderata
NOTA: In aggiunta alla selezione tra segnali audio analogi o digitali, le opzioni di configurazione consentono anche di personalizzare il nome di tutte le sorgenti e di impostare una modalità surround predefinita per ognuno degli ingressi video.
Utilizzo dell'ingresso USB per iPod/iPhone
Collegamento di un iPod/iPhone
-
L'iPod o l'iPhone possono essere collegati tramite il loro cavo alla presa USB frontale 10.
-
L'iPod o l'iPhone invierranno al processore file musicali in formato digitale. Tutte le operazioni di selezione dei brani e di controllo della riproduzione possono essere gestite dall'iPod/iPhone.
- Il display dell'iPod/iPhone rimane attivo quando collegato all'RSP-1582.
Tasti di riproduzione ①
Questi tasti sul telecomando forniscono i comandi base per l'iPod/iPhone collegato alla presa frontale USB: riproduzione, stop, pausa, traccia successiva, traccia precedente.
Bluetooth
Collegamento di un dispositivo Bluetooth
Tramite Bluetooth è possibile inviare sono fili al processore file audio musicali da qualsiasi dispositivo esterno predisisto. Selezionale sull'RSP-1582 l'ingresso Bluetooth (BT) e dal dostro smartphone, etc., attivare la trasmissione per iniziare la ricerca di altri apparetti Bluetooth entro il raggio d'azione. Selezionale "Rotel Bluetooth" è stabilire la connessione. Una volta connesso il dispositivo, è possibile inviare all'RSP-1582 musica da riproduire.
NOTA: L'RSP-1582 è compatibile con lo standard Bluetooth aptX, che consente la trasmissione di file audio con qualità paragonabile a quella di un CD.
NOTA: Alcuni dispositivi Bluetooth possono richiedere di effettuare nuovamente la connessione con l'RSP-1582 se quest'ultimoiene spento. Se ciò dovesse accadere, ripetere la procedura sopra descritta.
Presa posteriori PC-USB
Collegamento alla presa PC-USB
La presa USB di tipo B sul retro, denominata PC-USB [16], è utile per il collegamento di un computer dal quale INViare segnali audio PCM con risoluzione fine a 24 bit/192 kHz per la riproduzione.
NOTA: Nel caso il vosto computer, dopo aver effettuato il collegamento con l'RSP-1582, non lo riconoscese, potrebbe essere necessario installare i driver USB conteni del CD fornito col processore.
NOTA: I computer Mac non richiedono l'installazione di driver aggiantivi.
Regolazioni
L'RSP-1582 dispone di due sistemi di visualizzazione delle informazioni per agevolare la gestione del sistema. Il primobine in una schermata con lo stato del sistema che appara sullo schermo TV e/o sul display frontale agli qualvolta le impostazioni principali (volume, ingresso, etc.) vengono modificate.
Unsystemadi menu ON SCREEN DISPLAY (OSD) più completo è disponible premendo il tasto SETUP sul telecomando o MENU 7 sul frontale. Questi menu OsD vi guidano nelle operazioni di configurazione ed impostazione dell'apparechio. Le regolazioni effettuate durante la configurazione iniziale vengono memorizzate e non richiedono ulteri modifiche durante il normale utilizzo del processore.
I menu OSD vengono visualizzati in diverse lingue. La lingua preimpostata è l'Inglese. L'italiano è disponibile come opzione. Per modificare la lingua prima di procedere altre, consultare le istruzioni relative al menu CONFIGURAZIONE DEL SISTEMA, più avanti. Da esta schermata è possible cancellare la lingua dei menus.
Comandi base
Tasti direzionali
I seguenti tasti sul telecomando sono utilizzati per richiamare i menu OSD e modificare le opzioni:
Tasto SETUP: Premendo questo tasto viene visualizzata lo schermata relativ a al Menu principale. Se il menu fosse già visible, premendo il tasto lo si disattiva.
Tashi /▼: Premere quosti tasti per spostarsi in alto o in basso tra le voci che appaiano nei menu.
Tashi / : Premere quosti tasti per cancellare le impostazioni di una voce del menù selezionata.
Tasto ENTER: Premere il tastingo al centro per confermare una selezione.
Tasto BACK: Premere quello tasto per ritornare al menu precedente.
Menu principale
Dal Menu principale è possibile accederate alle altre schermate di configurazione del sistema. Per richiamarlo, premere il tasto SETUP sul telecommando o MENU 7 sul frontale. Per passare ad altri dati, spostare il cursore sulla voce desiderata usingi tasti direzionali sul telecommando o sul frontale, quando premere ENTER al centro. Premere nuovamente SETUP o MENU oppure selezionare "Uscita" alla base della schermata per disattivare il dato e tornare al normale funzionamento.
Configurazione degli ingressi
Una delle operazioni più importanti da compiere per la messa a punto iniziale dell'RSP-1582 riguarda la configurazione di ciascun ingresso al quale è collegato un componente sorgente tramite i menu di seguito descritti. In questa fase si ha la possibilità di predefinire svariate opzioni, inclusi il tipo di collegamento, la modalità surround desiderata, la denominazione di una sorgente ed altri ancora.
Impostazione ingresso
Questo menu, raggiungibile da quello principale, permette di configurare gli ingressi delle sorgenti. Nella schermata sono presenti le voci descripte di seguito, selezionabili tramite i tasti / .
SORGENTE: Indica il nome della sorgente attualmente selezionata (CD, TUNER,VIDEO 1-8, USB, PC-USB, XLR, PHONO, MULTI e BLUETOOTH).
NOME: I nomi visualizzati per ciascuna delle sorgenti possono essere personalizzati con denominazioni fino a otto caratteri, spazi compresi, scelte dall'utente. Ad esempio VIDEO 1 può essere rimominato in TV. Posizione are il cursore su esta voce e premere ENTER sul frontale o sul telecomando per essere indirizzati nel sottomenu che consente la modifica del nome.
- Premere i tasti / sul frontale o sul telecomando per selezionare la prima lettera del nome passando in rassegna la lista dei caratteri disponibili.
-
Premere il tasto ENTER sul frontale o sul telecomando per confermare il carattere scelto e spostare il cursore verso il successivo.
-
Ripetere i passi 1 e 2 fino a che tutti gli otto caratteri (inclusi gli spazi) sono stati insertiti. Premendo un'ultima volta il tasto ENTER viene memorizzato il nuovo nome. In alternatively premere il tasto BACK sul telecomando per confermare il nome scelto se i caratteri sono meno di otto.
INGRESSO VIDEO: Assegnare l'ingresso del segnale video al componente sorgente indicato alla prima voce, selezionandolo tra HDMI 1-7 e HDMI Front. Per sorgenti solo audio (come ad esempiolettori CD) scegliere "Disattivato". La sorgente video cui sono asche assere impostata su "Last Video Source" cosi quando si passa all'ingresso video specificato la sorgente video precedente non viene modificata. Questa funzione è utile se si desidera camiare soltanto I'audio e continuare a guardare tutto quanto visualizzato dall'ultima sorgente video.
INGRESSO AUDIO: Assegna al componente sorgente indicateo nella prima voce nel menu da utilizzare. Le opzioni sono: OTTICO 1-3, COASSIALE 1-3, ANALOGICO 1-4, Audio HDMI, TUNE, MULTI INPUT, XLR, PHONO, CD, BLUETOOTH, USB o PC-USB.
NOTA: Gli ingressi ottici, elettrici coassiali, CD ed XLR posso nso essere assgnati alla sorgente CD oppure Video 1-8.
NOTA: Ingresso audio non è disponibile per la sorgente di ingresso XLR, PHONO, TUNER, INGRESSO MULTI, Bluetooth o USB.
Quando si configura la sorgente "PC-USB" come ingresso audio è possible selezionare "USB Audio 1.0" oppure "USB Audio 2.0". Per poter utilizzato quest'ultima modalità potrebbe rendersi necessario installare nel PC un apposto driver. Per maggiori informazioni fare riferimento al paragrafo relativivo all'Ingresso PC-USB di quello manuale.
USCITA TRIGGER: L'RSP-1582 è dotato di tre uscite trigger 12V (numerate da 1 a 3) che forniscono un segnale a 12V DC per accendere componenti Rotel ed altri appearechi dell'impianto secondo necessità. Tramite esta voce del menu si attiva una o più uscite trigger 12V quando viene selezionata la sorgente specificata. Ad esempio, impostare l'ingresso VIDEO 1 per attivare un'uscita trigger 12V ed accendere illettore DVD richiamando tale ingresso. Per ciascuna sorgente più essere programmata una diversa combinazione di uscite trigger.
- Selezionare la voce Uscita Trigger e premere il tasto ENTER sul frontale o sul telecomando.
- Premere tasti direzionali / sul frontale o sul telecomando per cancellare la prima posizione da "spazio vuoto" a 1 (attivandoosi I'uscita TRIGGER 1 per quella sorgente) edutilizzare i tasti / per spostarsi alla posizione successiva.
- Ripetere fino a programmare le tre posizioni come desiderato e quando premere ENTER per confermare.
NOTA: L'uscita di trigger 12V 1 è stabilizzato per essere acceso su tutte le fonti di ingressso. Puo disattivare seguito la procedura come sopra.
MODALITA PREDEFINITA: Questa你可以通過 di selezione una modalità surround come predefinita per ciascuna sorgente. La modalità sono impostata verra sempre utilizzata, a meno che il programma riprodotto non attivi automaticamente una particolare decodifica surround o sua stata temporaneamente richiesta una diversa modalità agendo sul telecomando o sul pannello frontale.
Le opzioni per le modalità surround predefinite sono: Dolby PLLx, Dolby 3 Stereo, 5 canali stereo, 7 canali stereo, PCM 2 canali, DTS Neo:6, Bypass analogico (solo per ingresso analogico) e Dipendente dalla sorgente.
NOTA: I seguenti tipi di formati digitali sono generalmente rilevati automaticamente e la decodifica appropriata viene attivata nella bisogno di effettuare alcuna operazione: DTS, DTS-ES Matrix 6.1, DTS-ES Discrete 6.1, Dolby Digital, Dolby Digital Surround EX, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby Digital 2 canali, PCM 2 canali, PCM 96 kHz ed MP3.
Poiche le registrazioni Dolby Digital 5.1 e DTS vengono rilevate e decodificare automaticamente, di fatto l'impostazione predefinita di una modalità surround si limita ad indicare come elaborare un segnale stereo a 2 canali, ad esempio, preimpostando l'ingresso CD su 2 canali stereo, gli ingressi DVD e console di gioco su Dolby Pro Logic II per registrazioni in Dolby surround matriciale e l'ingresso TUNER sulla modalità stereo a 5 canali.
In casi particulari le impostazioni predefinite possono essere disattività manualementetramiteil tasto SUR + sul pannello frontale o sul telecomando oppureancora2CH,PLCM e BYPASS sul telecomando.Vedere la sezione Selezione manuale delle modalità surround per maggiori dettagli.
Due delle modalità surround disponibili in questa voce del menu offrono ulteriori opzioni. La decodifica Dolby Pro Logic il offre la scelta tra Cinema, Musica o Gioco, nella DTS Neo:6 tra Cinema o Musica. Selezionando una di queste due modalità, viene visualizzata la relativa opzione. Premendo il tasto ENTER si viene indirizzati ad un sottomenu dove è possibile modificare l'impostazione.
RITARDO AUDIO: Conosciutaanche come "lip-sync" (sincronizzazione col movimento delle labbra),questa funzione permette di ristardare in misura variabile l'audio per sincronizzarsi alle immagini video.Tale funzione puo risultare utile quando il segnale video subisce un leggero ritardo rispetto a quello audio,come talvolta accade con processori video che modificano il formato.
L'intervallo di regolazione va da 0 a 500 milliseconds, a passi di 10 ms. L'impostazione viene memorizzata individualmente per agli ingresso e si attiva automaticamente agli qualvolta viene selezionato.
REGOLAZIONE LIVELLO: Utilizzare esta voce per attenuare il livello della sorgente rispetto alle altre. Questa funzione è utile per quale sorgenti che dovessero esibire un volume troppo elevato.
Premere il tasto SETUP sul telecommando o MENU sul pannello frontale per uscire dal dato e ritornare al normale funzionamento del processore.
Configurazione ingresso Multi
Quando nel menu Impostazione ingresso si selezione l'ingresso MULTI, le opzioni disponibili cambiano, dal momento che si tratta di ingressi analogi ci
diretti che escludono agli elaborazione digitale. Pertanto le voci INGRESSO AUDIO, MODALITA PREDEFINITA e RITARDO AUDIO non compaiono in quanto legate all'elaborazione digitale.
Dolby Pro Logic IIx
Selezionando Dolby Pro Logic IIx come modalità surround predefinita nel menu Impostazione ingresso, si rendono disponibili opzioni e parametri aggiuntivi opzionali per ottimizzato la decodifica surround per traccere musicali, colonne sonore di film piuttosto che videogiochi. La decodifica Dolby Pro Logic II, partendo da registrazioni 2 canali, utilizza un'algormatodi decodifica matriciale per creare un canale centrale ed i canali surround.
La prima voce del sottomenu Dolby Pro Logic Ix permette di selezionare la modalita CINEMA, MUSICA o GIOCO per la decodifica matriciale. Utilizzare i tasti / perambiare l'impostazione.
- Selezionare CINEMA per ottimizzare l'ascolto di colonne sonore di film registrar in Dolby Surround, con una maggior separazione ed una risposta in frequenza estesa dei canali surround.
- Selezionare GIOCO per ottimizzare l'audio dei videogiochi codificati in Dolby Surround.
- Selezionare MUSICA per ottimizzare l'ascolto di registrazioni musicali.
In Questa modalità, si rendono disponibili altri tre parametri aggiantivi. Utilizzare i tasti direzionali / per scegliere uno. Utilizzato i tasti / per modificare le impostazioni.
- PANORAMA: Questa opzione amplia l'imagine sonora stereo verso i diffusori surround per create un effetto maggiornente avvolgente. Le opzioni sono Attivato o Disattivato.
- DIMENSIONE: Questa opzione permette di spostare gradualmente il Campo sonoro in avanti o indietro. Sono a disposizione sette livelli di impostazione, da 0 a 6. Con 0 si arretra il Campo sonoro per il massimo effetto surround, con 6 si fa avanzare il Campo sonoro per il minimo effetto surround. L'impostazione 3 predefinita, garantisce un bilanciamento neutro.
- IMPOSTAZIONE CENTRALE: Questa opzione permette di distribuire il segnale dedicato al canale centrale ai diffusori frontali destro e sinistro, allargando il Campo sonoro percipito. Sono a disposizione oto livelli di impostazione, da 0 a 7. Con il valore 0, tutte le informazioni dedicate al canale centrale vengono inviate al relative diffusore centrale. Impostando il valore massimo 7, si invia il segnale del canale centrale completeness ai diffusori sinistro e destro, annullando di fatto l'emissione del diffusore centrale e massimizzando l'ampiezza del Campo sonoro. L'impostazione predefinita è 3.
Una volta completinge le regolazioni, evidenziar la voce "Indietro" alla base della schermata e premere il tasto ENTER oppure premere il tasto BACK sul frontale o telecomando per tornare al menu Impostazione Ingresso.
DTS Neo:6
Selezionando DTS Neo:6 come modalità surround predefinita nel menu Impostazione ingresso si rendono disponibili opzioni aggintive per ottimizzare la decodifica surround per tracce musicali piuttosto che colonne sonore di film. La decodifica DTS Neo:6, partendo da registrazioni 2 canali, utilizza un algo rimo di decodifica matriciale per creare un canale centrale ed i canali surround.
In modalità DTS Neo: il relative sottomenu offre solo la scelta tra modalità CINEMA o MUSICA. Utilizzare i tasti sul frontale o sul telecomando per cancellare l'impostazione.
- Selezionare CINEMA per ottimizzare la decodifica DTS Neo:6 per l'ascolto di colonne sonore di film.
- Selezionare MUSICA per ottimizzare la decodifica DTS Neo:6 per l'ascolto di registrazioni musicali.
Una volta completinge le regolazioni, evidenziar la voce "Indietro" alla base della schermata e premere il tasto ENTER oppure premere il tasto BACK sul frontale o telecomando per tornare al menu Impostazione Ingresso.
Configurazione dei diffusori
Questa sezione del manuale describes the configurazione di numerousi parametri come ad esempio il tipo ed il numero dei diffusori, la gestione delle basse frequenze, la regolazione dei livelli di uscita di tutti i canali, i ridardi e l'equalizzazione parametrica.
Informazioni sulla configurazione dei diffusori
I sistemi home theater si differenziano tra loro per il numero di diffusori impiegati e per la loro energia di produrre le basse frequence. Questo processore dispone di modalità surround dedicate ad impianti con un numero di diffusori variabile ed offre la possibilità di inviare le basse frequence al diffusore (o ai diffusori) in grado di produrle al meglio, come subwoofer e/o modelli di granidi dimensioni. Per una resa ottimale è necessario specificare quanti diffusori compongono il vostro sistema e come redistribuire le basse frequence.
Gli esempi di configurazioni che seguono fanno riferimento a diffusori definiti GRANDE e PICCOLO in relazione alle basse frequenze che si considera far riproduire più che alle loro dimensioni fisiche. Più specificamente, utilizzare l'impostazione Grande per diffusori che si vuole riproducano bassi profondi e Piccolo per limitare la risposta e far riproduire i bassi da diffusori più adatti. Ilsystema di gestione della gamma Bassa eliminerà le frequenze estreme dal segnale destinato ai diffusori regolati su Piccolo e le inviterà invece ai diffusori Grande e/o al subwoofer. Pò essere utile pensare alla definizione Grande come "gamma di frequenza estesa" ed a Piccolo come "gamma di frequenza limitata in basso".
- Cinque diffusori GRANDE con subwoofer: Questoistema non richiede il reindirizzato delle basse frequenze di tutti i canali al subwoofer. Tutti e cinque i diffusori sono riproduire i bassi dei rispetti canali. Il subwoofer si occupa del contento del canale normal. Al contrario, gli altri diffusori ed i relativi amplificatori sono molto sollecati alla riproduzione delle basse frequenze normalmente presenti nei vari canali.
- Cinque diffusori GRANDE sensa subwoofer: I diffusori frontali, centrale, e surround riproducono i bassi dei loro rispettivi canali.
- Cinque diffusori PICCOLO con subwoofer: Leasse frequenze di tutti i canali vengono inviate al subwoofer. Il subwoofer riproduce quando tutti i bassi delsystema. Questa configurazione ha molti lati positivi: i bassi profondi sono riprodotti dal diffusore più indicate per esta funzione, i diffusori principali sono suonare più forte con minori distorsioni ed il compito dei relativi amplificatori si riduce notevolmente. Tale soluzione dovrebbe essere usata con diffusori principali da libreria o molto piccoli, ma può essere presa in considerazioneanche con diffusori frontali da pavimento e si dimostravantaggiosa quando l'impianto comprende amplificatori di potenza non elevata.
Diffusori frontali GRANDE, centrale e surround PICCOLO con subwoofer: I bassi destinati ai diffusori centrale e surround vengono inviati ai diffusori frontali ed al subwoofer. I diffusori frontali "Grande" riproducono i bassi dei rispetti canali più quelli provenienti dai diffusori "Piccolo". Il subwoofer riproduce i bassi inviati dagli altri canali. Questa puo rivelarsi la configurazione più appropriata quando si dispone di una coppia di diffusori frontali capaci di ottime prestazioni sulle basse frequenze pilotati da robusti amplificatori. Un potenziale svantaggio puo consistere nel fatto che, utilizzando contemporaneamente le impostazioni Grande e Piccolo, la riposta sui bassi potrebbe non essere uniforme da canale a canale, al contrario di quello avviene per la configurazione precedente 5 Piccolo + Subwoofer.
NOTA: In alternatively, se si possie de un sistema monomarcasatelliti ^+ subwoofer come diffusori frontali, seguire le istruzioni dellorocosttore, collegando gli ingressi ad alto livello del subwoofer amplificato direattamente alle uscite degli amplificatori dei canalifrontali e quindi i satelliti al crossover interno del subwoofer. In quello mode i diffusori possono essere indicati come Grande ed il subwooferandra disattivato per tutte le modalità surround. Nessuna porzione del segnale verrà persa in quanto il processore provvedera ad inviare ibassi ai diffusori frontali e quindi al subwoofer delsystema.Questa configurazione, che assicura il corretto funzionamento dei diffusori satelliteutilizzando il crossover previsto dal loro costruttore,presenta pero qualche svantaggio in termini di taratura dell'impianto e non ègeneralmente la configurazione preferibile.
Configurazione diffusori
Questo menu, raggiungibile da quello principale, viene utilizzato per configurare l'RSP-1582 in funzione dei diffusori utilizzati nel systeme e per determinare la gestione della gamma bassa come descririto in precedenza.
Sono presenti le seguenti voci (tra parentesi le opzioni disponibili):
FRONTALI (Piccolo/Grande): Utilizzare l'impostazione "Grande" se si desidera che i nostri diffusori frontali riproducano bassi profondi (segnale a gamma intera). Utilizzare "Piccolo" invece per indirizzare leasse frequenze dei canali frontali al subwoofer (segnale filtrato e limitato in basso).
CENTRALE (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che il diffusore centrale riproduca bassi profondi (segnale a gamma intera). Utilizzare inceve "Piccolo" nel caso il diffusore centrale sa limitato sui bassi, oppure se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato). Scegliere "Nessuno" se l'impianto non comprende un diffusore centrale (le modalità surround ridistribuiranno automaticamente i segnali di questo canale ai due diffusori frontali, creando un canale centrale virtuale).
SURROUND (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo". Qualora l'impianto non preveda diffusori posteriori surround, selezionare "Nessuno" (i segnali dei canali surround verranno inviati ai diffusori frontaliosi da non perdere nessuna informazione).
SUBWOOFER (Si/Max/No): Se nel sistema è presente un subwoofer selezionare "Si", al contrario "No" se l'impianto non lo precede. Con "Max" si ottiene un effetto più marcato, con leasse frequenze dei vari canali inviate sia al subwoofer, sia ad agli altri diffusore per il quale è stata selezionata l'impostazione Grande.
POSTERIORI CENTRALI o FRONTALI ALTI: L'RSP-1582 pou除去 utilizzato in sistemi che prevedono l'impio di diffusori posteriori centrali oppure frontali alto. Selezionare "P-Cent" se l'impianto prede difusori centrali posteriori, oppure "F-ALTI" se si dispone di diffusori frontali alto.
POSTERIORE CENTRALE (Grande1/Piccolo1/Grande2/Piccolo2/Nessuno): Alcuni impianti sono dotati di uno o due diffusori centrali posteriori addizzionali. Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che il/i diffusore/i riproduca/riproducano bassi profondi (segnale a gamma intera). In particolare, "Grande1" se si possie de un diffusore (sistema 6.1), "Grande 2" se i diffusori sono due (sistema 7.1). Se il/i diffusore/i ha/hanno una capacità limitata sulle basse frequenze o se si preferisce che i bassi siano inviati al subwoofer, utilizzato l'impostazione "Piccolo" ("Piccolo1" per un diffusore, "Piccolo2" per due diffusori). Se I'impiano non preveDE diffusori centrali posteriori, selezionare
"Nessuno". Se si dispone di diffusori centrali posteriori, le decodifiche Dolby Digital EX, DTS-ES, Dolby Pro Logic II, DTS Neo:6 o altre forniranno i segnali per i canali centrali posteriori in qualiasi modalità surround.
FRONTALI ALTI (Grande/Piccolo/Nessuno): Questa voce diviene disponibile se in precedenza è stato indicate che il vostro impianto prevee i diffusori frontali alto secondo lo schema Pro Logic IIz. Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali e surround impostati su Piccolo) se si desidera che i diffusori frontali alto riproducano bassi profondi (segnale a gamma intera), oppure "Piccolo" se si preferisce che la gamma Bassa sa affidata al subwoofer.
IMPOSTAZIONI AVANZATE: La configurazione dei diffusori è solitamente un'operazione da eseguire una sola volta essendo valida per tutte le modalità surround. Tuttavia, per evenenze particolari, l'RSP-1582 consente di configurare i diffusori per ciascuna modalità. Evidenziare la voce "Impostazioni Avanzate" e premere ENTER per visualizzare il menu Impostazioni avanzate diffusori descripto più autres.
Per cancellare un'impostazione nel menu Configurazione Diffusori, evidenziate la voce desiderata utilizzando i tasti direzionali / e quando i tasti / per selezionare una delle opzioni disponibili. Per tornare al menu principale, selezionare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK. Premere invece SETUP sul telecomando o MENU sul frontale per uscire dai menu e tornare al normale funzionamento del processore.
Impostazioni avanzate diffusori
Nella maggior parte dei casi le configurazioni dei diffusori descritte in precedenza possono essere usate per tutte le modalità surround. Tuttavia l'RSP-1582 permette di personalizzare tali configurazioni per tre diverse modalità: Dolby, DTS e Stereo. Ad esempio è possible impostare Dolby e DTS per l'ascolto a 5.1 canali e Stereo per l'ascolto in 2 canali con oswana subwoofer. Inoltre in quello menu è possibile regolare la frequenza di taglio del filtrlo passa-alto per i diffusori frontali, centrale, posteriori centrali e subwoofer.
NOTA: Nella maggior parte dei sistemi le impostazioni predefinite di quello menu garantiscono i migliori risultati,enza bisogno di modificarle. Pertanto si consiglia di intervenire solo dopo aver perfettamente compreso il funzionamento della gestione dei bassi ed avere reale necessità di apportare modifiche, altrimenti passare direttamente al successivo paragrafo Impostazione subwoofer.
Sono presenti le seguenti voci (tra parentesi le opzioni disponibili):
DIFFUSORI (Frontali/Centrale/Surround/Posteriore Centrale/Frontali Alti/Subwoofer): Selezionare i diffusori da configurare con le impostazioni personalizzate.
NOTA: Tra le opzioni appare "F-ALTI" solo se in precedenza è stato indicato nel menu Configurazione diffusori alla voce POSTERIORI CENTALI o FRONTALI ALTI che il systeme è dotato di diffusori alti, per i quali non sono disponibili le voci CROSSOVER, DOLBY, DTS o STEREO.
CROSSOVER (40/50/60/70/80/90/100/120/150/200Hz/Disattivato): Questa você é relativa alla frequenza dei filtri passa-alto e passa-basso che limitano la banda destinata a tutti i diffusori definiti come Piccolo ed al subwoofer. Entrando in quello menu viene indicatora la frequenza in uso, preimpostata a 100 Hz. Se si desidera modificare la frequenza di taglio per i soli diffusori selezionati più sopra, variare il valore indicato, ricordando che esta impostazione ha effetto unicamente sulla gamma Bassa inviata ai diffusori.
NOTA: L'opzione "Disattivato" (disponibile solo per il subwoofer) esclude il filtroosi da inviare un segnale a gamma intera al subwoofer edutilizzareilusocosoverntero.
NOTA: Quando un diffusoreiene impostato su "Grande" nel menu Configurazione diffusori o inizio, la regolazione della frequenza di crossover non è disponibile, perché, per definitizione, un diffusore di questo tipo è perfettamente in grado di riproduire l'intera gamma audio. Allo stesso modo, l'opzione "Disattivato" per la frequenza di taglio del subwoofer non è disponibile con i diffusori Piccolo, in quanto la gamma Bassa al di fatto di una determinata frequenza di crossover viene inviata al subwoofer. Inoltre la voce CROSSOVER non è disponibile per l'ingresso MULTI.
DOLBY (Predefinita/Grande/Piccolo/Nessuno): Seleziona i diffusori evidenziate nella prima voce su "Grande", "Piccolo" o "Nessuno" superando l'impostazione principale del menu Configurazione Diffusori. Tale regolazione ha effetto unicamente con le decodifiche Dolby Digital e Dolby Pro Logic II. Se si desidera utilizzato l'impostazione determinata nel menu Configurazione Diffusori selezionale "Predefinita". L'opzione "Nessuno" non è disponibile per i diffusori frontali.
DTS (Predefinita/Grande/Piccolo/Nessuno): La stessa opzione descritta in precedenza per il Dolby, con la differenza che questa impostazione avrè effetto unicamente con le decodifiche DTS e DTS Neo:6.
STEREO (Predefinita/Grande/Piccolo/Nessuno): La stessa opzione descripta in precedenza per il Dolby, con la differenza che questa impostazione avrè effetto unicamente in modalità Stereo. Per il subwoofer, le precedenti selezioni per DOLBY, DTS, e STEREO diventano "Si/No/Predefinita". Il subwoofer verrà impostato su "Predefinita" se i diffusori anteriors sono impostati dello stesso modo, nelle dovrebbe venir impostato su "Si" se i diffusori anteriors sono definiti "Piccolo".
NOTA: Quando i diffusori frontali vengono regolati per utilizzare le impostazioni predefinite del menu Impostazioni Avanzate Diffusori, le opzioni "Grande/Piccolo/Nessuno" di DOLBY, DTS o STEREO non sono disponibili per gli altri diffusori. Questi ultimi useranno le impostazioni definite nel menu Configurazione Diffusori.
Impostazione subwoofer
Le sei voci di quello dato permietono di effettuare regolazioni del livello del subwoofer per ciascuna modalita surround indipendente da quanto determinato nel successivo dato Regolazione livello diffusori.
DOLBY DIGITAL:
DOLBY PLIIx:
DTS:
STEREO:
MULTI LPCM:
INGRESSO MULTI:
Entrando nel menu Impostazione Subwoofer dal menu principale, viene evidenziarata automaticamente la modalità surround attuale. Utilizzare i tasti / per spostarsi verso una specifica modalità surround e / per regolare il livello del subwoofer per tale modalità. Le opzioni comprehendono valori da -9 dB a +9 dB e MAX (+10dB). Qualsiasi vale positivo o negativo è riferito al livello dell'impostazione principale, pertanto 0 dB non modificata tale livello. Ad esempio -2 dB per una modalità surround significita che il livello del subwoofer sare di 2 dB più basso rispetto al livello del subwoofer quando viene selezionata quella modalità. Utilizzare esta impostazione per regolare il livello del subwoofer nelle varie modalità surround. Una variazione del livello principale del subwoofer si ripercuoterà su tutte le regolazioni effettuate per le singole modalità surround.
É consigliabile Maintainere l'impostazione su 0 dB per tutte les modalità surround durable la taratura dell'impianto con i segnali di prova e familiarizzare con il risultato per un certo periodo. Nel tempo, après avoir ascoltato diverse registrazioni, il livello del subwoofer con certe modalità surround potrebbe risultare o excessivo o carente. Seosi fosse, è possibile intervenire per mezzo di queste regolazioni per modificare il livello delle basse frequenze per ciasca na modalità surround. Quando il livello principale del subwoofer è calibrato a dovere (vale a dire in maniera non esagerata), solitamente non si rendono necessarie ulteriori regolazioni individuali per ciasca na modalità surround.
Per tornare al menù principale, selezionare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando.
Regolazione livello diffusori
NOTA: Se ilsysteme è stato configurato perutilizzare due diffusori posteriori centrali, si trovare nel menu una voce aggiuntiva che offre la possibilità di regolare indipendente meffusori Posteriore Centrale destro e Posteriore Centrale sinistro. Se inceve nel menu Configurazione Diffusori sono stati indicati i diffusori frontali alto, la voce Posteriori Centrali viene sostituita da Anteriori Alti.
Questo menu permette di definire livelli di volume uguali per tutti i diffusori (anteriore sinistro, centrale, anteriore destro, surround destro, centrale posteriore/anteriore alto destro, centrale posteriore/anteriore alto sinistro, surround sinistro e subwoofer) per garantire una corretta riproduzione surround. La procedura di calibrazionetramite segnali di prova (rumore rosa filtrato) consente di ottenerare la regolazione più accurata, in modo che le registrazione surround digitali vengano riprodotte nel modo in cui sono state concepite e costituisce una delle parti più importati dell'intera messa a punto delsystema.
Per acceder a Anything menu ed effettuare la taratura con i segnali di prova, è necessario essere in una qualsiasi delle modalità surround (eccetto quando bypass analogico) e con attivato un qualsiasi ingresso sorgente (eccetto MULTI). Entrare nei menu OSD e selezionare Regolazione livello diffusori dal menu principale per acceder.
Una volta in quello menu, si udirà un segnale provenire dal diffusore evidenziato. Selezionale i diversi diffusori spostando il cursore sul diffusore desiderato tramite i tasti / . Il segnale verrà emesso dal diffusore scelto.
Seduti nell'abituale posizione d'ascolto, far riproduire il segnale ai diversi diffusori. Prendendone uno come riferimento, prestare attenzione al livello degli altri per averire se è più alto o più basso. In caso di apprezabili differenze regolare l'emissione tramite i tasti / (con incrementi di 0,5 dB). Continuire spostando il segnale di prova su tutti i diffusori e regolare i relativi livelli fino a percepire da tutti lo stesso volume.
Per tornare al menù principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando. Premere[invece i tasti SETUP sul telecomando o MENU sul frontale per uscire dai dati e tornare al normale funzionamento.
Taratura mediana fonometro
Calibrare ilsystema con un fonometro anziché ad orecchio garantisce risultati molto precisi e migliorie prestazioni. Sono disponibili sul mercato svariati fonometri,anche di costo nonccessivo,semplicité e veloci dautilizzare.
Sia Dolby che DTS specificano un livello di taratura standard per le sale cinematografiche al fine di assicurare che le colonne sonore vengano riprodotte al volume previsto durante la realizzazione del film. Questo livello di riferimento deve garantire la riproduzione dei dialoghi ad un volume realistico, con i picchi più elevati su agli singolo canale a circa 105 dB. Il segnali di test dell'RSP-1582 sono generati ad un preciso valore (-30 dBfs),
correspondente al suono registrato in digitale più alto possibile. Al livello di riferimento Dolby e DTS, quello segnale genera una pressione sonora pari a 75 dB che è possibile rilevare col fonometro.
Regolare la Scala del fonometro su 70 dB, tempo di risposta lento e fatto "pesato C" inserito. Tenere lo strumento lontano dal corpo nella posizione abituale di ascolto: il metodo migliorare consiste nel montare il fonometro su un cavalletto per macchine fotografiche. èanche possibile punctare il microfono del fonometro verso agli diffusore durante la misurazione del livello, tutvavia eseguire la misura con lo strumento in posizione fissa, rivolto verso il soffitto, è probabilmente il metodo più semplice e quello che in genere fornisce i migliorori risultati.
Aumentare il volume principale dell'RSP-1582 fino a che il fonometro non indica 75 dB (+5 dB sulla scala dello strumento) nelle si riproduce il segnale di prova da uno dei diffusori frontali. Quindi utilizzate le regolazioni individuali dei canali nel menu Regolazione livello diffusori per calibrare il livello di agli diffusore, incluso il subwoofer, casi da ottenere sul fonometro unalettura pari a 75 dB.
NOTA: A causa della curva di filtraggio selezionata (pesato C) ed alle caratteristiche dell'ambiente d'ascolto, il livello reale del subwoofer potrebbe risultare leggermente superiore rispetto a quanto misurato. Per compensare quello effetto, Dolby suggerisce di regolare il subwoofer più basso di alcuni dB quando si effettua la taratura con un fonometro (ad esempio, calibrare il subwoofer per leggere sullo strumento 72 dB anziche 75). In definitiva il subwoofer dovrebbe essere regolato in base ai propri giusti personali e non è raro che multi preferiscano incrementare il livello del subwoofer或者其他 i 75 dB durante la visione di film. Una quantità esagerata di basse frequenze va perché a danno della corretta armonizzazione dell'impianto, arrivando perfino a coprir le suono dei diffusori principali e sollecita altre modo sua il subwoofer che il relativivo amplificatore. Se è possibile localizzato la provenienza dei bassi dal subwoofer,cisiona che il livello è troppo alto. L'ascolto di brani musicali è un'ottima soluzione per tarare correttamente il subwoofer, in quanto una gamma Bassa eccessiva risultata subito evidente. L'impostazione ottimale è normalmente quella che fornisce le migliorari prestazioni sua con brani musicali, sia con colonne sonore di film.
Memorizzare il livello del volume principale utilizzato durante la calibrazione. Per riproduire una traccia Dolby Digital o DTS al livello di riferimento, ritornare al volume utilizzato in fase di taratura. Si noti che alla maggior parte degli ascoltatori quello livello appeare troppo elevato. Poiché l'orecchio umano è sempre il miglior giudice, si regoli tranquilamente il volume principale secondo le proprie preferenze. Indipendentemente dal volume di ascolto scelto, è uncommon consigliato l'uso del fonometro per calibrare con precisione l'emissione di tutti i diffusori.
Impostazione distanza diffusori/ritardo
Questo menù, raggiungibile da quello principale, permette di stabilire un tempo di ritardo per agli diffusore. Cio garantisce che il suono proveniente da ciascuno giunga simultaneamente al punto d'ascolto,anche quando i diffusori non si trovano tutti alla stessa distanza. Aumentare il ritardo dei diffusori collocati più vicino alla posizione di ascolto e ridurlo per quelli più lontani.
L'impostazione dei tempi di ritardo per agli diffusore è un'operazione molto semplice. É sufficiente misurare la distance in piedi (ft) o metri di anni diffusore dell'impianto rispetto alla posizione di ascolto e riportare il dato nelle voci del menu corrispondenti a ciascuno dei diffusori delsystema. La Scala di regolazione arrivava fino ad un massimo di 33 piedi (circa 10,6 metri), a passi di 0,25 piedi (7,5 centimetri): agli incremento di 0,25 piedi equivale ad un ritardo aggintivo di 0,25 ms.
Per cancellare l'impostazione del tempo di ritardo di un diffusore posizionare il cursore sulla relativa voce tramite i tasti / e premere i tasti / per aumentare o diminuire il ritardo. Per tornare al menu principale, evidenziar la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando. Premere invece i tasti SETUP sul telecomando o MENU sul frontale e tornare al normale funzionamento.
Impostazioni varie
Impostazionechestra
Tramite questo menu, accessibile da quello principale, è possible effettuare varie regolazioni descripte di seguito:
TIMER SPEGNIMENTO AUTOMATICO: Determina il periodo durante il quale l'apparecchio rimane acceso alla che vengano impartiti comandi. Trascorso il tempo indicato, l'RSP-1582, se inutilizzato, si spegne automaticamente (standby).
VOLUME MAX ALL'ACCENSIONE: Consente di impostare un livello di volume massimo da utilizzato agli volte che si accende il processore. La Scala di regolazione varia da -70 dB a -20 dB, a passi di 1 dB.
LINGUA: Permette di selezionare la lingua nella quale vengono visualizzati i menu OSD.
CODICI TELECOMANDO IR: L'RSP-1582 ed il suo telecomando possono utilizzato due diversi codici di lavoro per le funzioni, codeset 1 (predefinito) e codeset 2. Modificare la seriesi codici nel caso si riscontrassero conflitti con altri telecomandi Rotel.
NOTA: Dopo aver cambiati i codici di lavoro del processore in quello menu, è necessario farloanche sul telecomando. Per la procedura fare riferimento al paragrafo Descrizione del telecomando.
EQ PARAMETRICO: Attiva o disattiva l'equalizzatore parametrico.
SCHERMO TFT: Permette di attivare o disattivare il display frontale. Questa voce cui sono esse modificata per visualizzare temporaneamente il volume, informazioni sull'ingresso e tipo di segnale, i menu di configurazione.
LUMINOSITA TFT: Regola la luminosità del display. Il Campo di regolazione spazia da -10 a +10.
MENUSCHERMO SUHDMI: Questa você determina le informazioni visualizzate sul monitortramite I'uscita HDMI.Le opzioni sono:"Disattivato",Volume temporaneo",Tutto temporaneo".
SVEGLIATI RETE: Attivare o disattivare l'accensione e lo spegnimento via connessione di rete.
CONFIGURAÇÃO RETE: Tramite esta você si accede ad um menü che permette la regolazione di alcuni parametri per il collegamento del processore ad una rete informatica. Nella maggior parte dei casi è sufficienteutilizzare l'impostazione "DHCP" alla voce Modalità indirizzo IP, cosicché sa il router ad assegnare l'indirizzo di rete all'RSP-1582. Se il router non è regolato per l'assegnazione degli indirizzi IP, ma utilizes indirizzi statici, variare l'impostazione su "Statico". A quello punto è necessario impostaremanuallyne I'indirizzo IP ed altri parametri come Subnet mask, Gatewaye DNS entrando nel menu Configurazione indirizzo IP.
INFORMAZIONI SUL SOFTWARE: Indica le versioni attualmente in uso dei software dell'apparecchio, ovvero MAIN, DSP e STANDBY. Esisteanche un'opzione per verificare la disponibilità di aggiornamenti software, consentendo all'apparecchio la ricerca in Internet. Per fare quello è necessario che l'RSP-1582 sia connesso ad una rete locale con accesso ad Internet. In alternatively, è possible installare gli aggiornamenti softwareattraverso la presa USB frontale.Per ulteriori informazioni sulle procedure di aggiornamento software, contatter il rivenditore Rotel.
RIPRISTINO DEFAULT FABBRICA: Tramite esta opzione è possibile riportare l'apparecchio alle impostazioni origini di fabbrica. Ogni regolazione effettuata dell'utente verrà cancellata.
NOTA: Prestare molta attenzione nel ripristinare le impostazioni di fabbrica in quanto agli regolazione effettuata durante le operazioni di messa a punto delsystema verrà definitivamente cancellata.
Impostazione video
Questo menu consente di configurare alcuni parametri relativi alle uscite HDMI. Per maggiori informazioni si veda la sezione Ingressi ed uscite HDMI.
INGRESSO ARC: Le opzioni sono "Disattivato" o "Attivato". Attivando l'ingresso è possibile utilizzato il canale di ritorno audio (ARC) in modo che il monitor TV possa non solo ricevere, maanche inviare segnali audio al processoretramite il collegamento HDMI. Collegare l'uscita HDMI ARC dell'RSP-1582 ad un analogo ingresso abilitato ARC del monitor TV.
NOTA: Attivando il canale di ritorno audio (ARC) il processore riproduce l'audio proveniente dal TV ed il volume di riproduzione vuò essere regolatotramite il telecomando del TV stesso.
MODALITA AUDIO: Le opzioni sono "Solo uscita audio HDMI" oppure "Uscita pre-out abilitata". Con la prima, l'ingresso audio HDMIiene inviato al monitor TV tramite il collegamento HDMI e riproduzione dai loro altoparlanti interni. Per riproduire inceve l'audio tramite il sistema che fa capo all'RSP-1582, selezionare la seconda opzione.
NOTA: quando viene selezionata l'opzione "Solo uscita audio HDMI" nessun ingresso audio HDMI arrivara alle uscite PRE OUT (RCA) o BALANCED (XLR) del processore. L'audio in ingresso HDMI verrà quando riprodotto unicamente dagli altoparlanti interni al monitor TV collegato.
STANDBY SORGENTE VIDEO: Le opzioni sono "Disattivato", "HDMI 1-7", "HDMI Frontale" oppure "Ultimo". Impostare la sorgente che viene normalmente utilizzata perché riproduire l'audio dal processore. In standby, l'RSP-1582 para giungere al monitor TV sia i segnali video, sua quelli audiotramite la connessione HDMI.
Per tornare al menu principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando.
Configurazione equalizzatore parametrico
Il menu di configurazione dell'equalizzatore parametrico consente di impostare, per ognuno dei diffusori e delle 10 bande disponibili, la frequenza centrale d'intervento entro i limiti indicate nella tabella sottostante, il fattore di merito o Q (owero la "larghezza" della curva d'azione del filtrò), nonché il gadagno. La corretta regolazione di un equalizzatore parametrico presupponne conoscenze ed attrezzature avanzate per misurare la risposta in frequenza dei diffusori in ambiente ed apportare le modifiche necessarie ad ottenere una risposta la più uniforme possibile. In genere queste impostazioni vengono modificate solo da installatori professionisti per garantire le migliorie prestazioni dell'intero sistema audio in un determinato locale d'ascolto.
Utilizzare i tasti direzionali con le freccce sul telecomando o sul frontale per selezione una banda e premere ENTER per modificare frequenza, fattore di merito (Q) e guidagno. I tasti / permietono di cuiare i valori, nelle quelli / di spostarsi da un parametro all'alto. Una volta apportate le variazioni desiderate, ripremere ENTER per confermare e quando eventually passare ad un'altra banda.
FREQUENZA: Sono disponibili 10 bande, la cui frequenza centrale d'intervento.
puo essere modificata all'interno degli intervalli fatto.
BANDA 1 LF CONTOUR. 10-40Hz, a passi di 1 Hz Pred. 20 Hz
BANDA 2 Freq. 20-44Hz, a passi di 1 Hz Pred. 40 Hz
BANDA 3 Freq. 45 - 89Hz a passi di 1 Hz Pred. 60Hz
BANDA 4 Freq. 90-180Hz, a passi di 10 Hz Pred. 120 Hz
BANDA 5 Freq. 190 - 350Hz a passi di 10 Hz Pred.200 Hz
BANDA 6 Freq. 36 -690Hz, a passi di 10 Hz Pred. 500 Hz
BANDA 7 Freq. 700-1900Hz, a passi di 100 Hz Pred. 1,2k Hz
BANDA 8 Freq. 2-7,78kHz, a passi di 100 Hz Pred. 4k Hz
BANDA 9 Freq. 8-20 kHz, a passi di 100 Hz Pred. 12k Hz
BANDA 10 HF CONTOUR. 8-24kHz, a passi di 100 Hz Pred. 20k Hz
Q: Il fattore di merito (o Q) è regolabile tra 1 e 10.
NOTA: Q per LF e HF CONTOUR CONTOUR sono "1" e fissa.
GUADAGNO: Regolabile tra-12 e +2 dB.
Per uscire da quello menu, premere il tasto BACK sul frontale o sul telecomando oppure selezionare la voce "Indietro" alla base della schermata, quando premere i tasti SETUP sul telecomando o MENU sul frontale per tornare al normale funzionamento.
NOTA: Il fattore di merito (Q) determina la larghezza di banda del filtrlo, overo la sua curva d'intervento. Piè il valore è alto, più la curva è stretta.
Risoluzione dei problemi
La maggior parte dei problemi che si riscontrano nei sistemi audio/video sono dovuti ad errorsi nei collegamenti e/o regolazioni errate. In caso di difficultà, cercare di individuire il tipo di difetto, controllare le regolazioni apportando, nel caso, le necessarie modifiche. Qualora il problema persista, fare riferimento ai seguenti suggerimenti:
L'apparechio non si accende
- Assicurarsi che il cavo di alimentazione sia inserito correttamente nella presa sul pannello posteriore ed in una presa di alimentazione elettrica funzionante.
- Assicurarsi che l'interruttore POWER sul pannello posteriore sia in posizione ON.
Nessun suono da agli ingresso
- Assicurarsi che la funzione MUTE sia disattivata e che il VOLUME non sia azzerato.
- Assicurarsi che le uscite preamplificare siano collegate ad un amplificatore di potenza e che quest'ultimo sia acceso.
- Assicurarsi che gli ingressi dei componenti sorgente siano collegati e configurati correttamente.
- Verificare che nel menu Impostazione video alla voce MODALITA AUDIO I'opzione selezionata sua "Uscita pre-outabilitata".
Nessun suono delle sorgenti digitali
- Assicurarsi che alla sorgente sia assegnato un determinato ingresso digitale e che l'ingresso stesso sia configurato per utilizzato un segnale digitale piuttosto che analogico.
- Verificare la configurazione dellettore digitale sorgente per assicurarsi che l'uscita digitale sia attiva.
Nessun suono da alcuni diffusori
- Controllare i collegamenti degli amplificatori e dei diffusori.
- Controllare le impostazioni dei diffusori nei relativi menù.
Nessuna uscita video
- Verificare che il monitor TV sia collegatoswana errori e che l'ingresso sua correttamente assegnato.
- Controllare che la risoluzione della sorgente e quella del monitor TV siano compatibili. Un segnale 1080p di una sorgente HDMI cui essere inviato solo a un monitor TV compatibile 1080p.
- I cavi HDMI non devono avera una lunghezza superiore a 5 metri.
- Per riproduire materiale video 3D, accertarsi che il monitor utilizzato sua compatibile 3D.
Video e Audio non sincronizzati
- Verificare che per ciascuna sorgente sua selezionato il corretto ingresso video.
- Verificare che le impostazioni del ritardo audio (lip-sync) siano corrette.
Disturbio rumori quando si selezionano gli ingressi
L'apparecchio utilizza dei relè per commutare i segnali e preservare la massima qualità del suono. Il rumore meccanico causato dai relè è assolutamente normale.
- Durante la commutation delle sorgenti HDMI possono verificarsi ritardi dovuti al tipo di communicatesione "bidirezionale" propria dello standard HDMI e alla necessità per i due apparecchi connessi di scambiarsi informazioni, il cosiddetto "handshake". Il tempo necessario all'handshake varia a seconda degli apparecchi collegati.
II telecomando non funziona
- Verificare che le batterie siano cariche ed inserte correttamente.
- Assicurarsi che il sensore IR sul pannello frontale non sia oscurato. Puntare il telecomando verso il sensore.
- Assicurarsi che il sensore non riceva forti raggi IR (luce solare, lampade alogene, etc.).
- Resettare l'apparecchio scollegandolo alla presa elettrica di alimentazione, attendere 30 secondi e quindi ricollegarlo.
- Assicurarsi che via l'RSP-1582, sua il telecomando utilizzino la stessa seri di codici di controlo (codeset 1 o code set 2).
Caratteristiche tecniche
Audio
Distorsione armonica totale <0005%
Distorsione d'intermodulazione (60 Hz: 7 kHz; 4:1) <0,005%
Risposta in frequenza
Bypass analogico 10 Hz - 100 kHz; ± 1,5 dB
Ingressi digitali 10 Hz-20 kHz; ±0,3 dB
Rapporto segnale/rumore (pesato A)
Bypass analogico 112 dB
Ingressi digitali 112 dB
Sensibilità d'ingresso/Impedenza
Ingressi linea 250 mV/100 kohm
Ingresso bilanciato 500 mV/100 kohm
Ingresso phono 3.2 mV/47 kohm
Livello d'uscila
Uscite non bilanciate 1 V
Uscite bilanciate 2V
Separazione tra i canoli (a 10 kHz) > 75 dB
Audio digitale LPCM (up to 192kHz, 24-bit)
Dolby
Dolby
Risoluzione segnali in ingresso
Risoluzione segnali in uscita
1080i, 1080p, 1080p 24Hz
3D, 4K, UHD
Spazio colore supportata
Profondita colore supportata
Ingressi/Uscite HDMI
Versione 1.4, supporto formati 3D e
4K_t canale ritorno audio (ARC)
Generoli
Assorbimento
45 watt
0,5 watt (standby)
Alimentazione (AC)
230 V; 50 Hz (version CE)
BTU 137 BTU/h
Dimensioni [L× A× P]
Altezza panello frontole
Peso 12kg
120V,60Hz (version BSA)
431×188×416,8mm
4U rack/177 mm
Dovendo insere l'apparecchio in un mobile, si consiglia di misurare le dimensioni effettive e/o prevedere aperture maggiori di 1 mm rispetto alle dimensioni sopra riportate. Tutte le specifiche dichiarate sono da ritenersi esatte al momento della stampa di quello manuale. Rotel si riserva il diritto di modificare le specifiche tecniche per migliorie nella preawiso.
Rotel ed il logo Rotel Hifi sono marchi registrati di The Rotel Co., Ltd. Tokyo, Giappone.
"Made for iPod" e "Made for iPhone" significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai loro sviluppatori conforme agli standard Apple. Apple non è responsabile del funzionamento di quello accessorio, né della sua conformità alle regolamentiazioni di sicurezza. Si consideri che l'utilizzo di tali accessori con l'iPod o l'iPhone più interferire con il corretto funzionamento dei sistemi di trasmissione senza fili.
iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi.
Made for
