РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSR 12V15 FC Professional BOSCH

Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпу- се изделия и в приложении. Дата изготовления указана на последней странице об- ложки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендует- ся к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства. Перечень критических отказов – не использовать при сильном искрении – не использовать при появлении сильной вибрации – не использовать с перебитым или оголённым электри- ческим кабелем – не использовать при появлении дыма непосредствен- но из корпуса изделия Возможные ошибочные действия персонала – не использовать с поврежденной рукояткой или по- врежденным защитным кожухом – не использовать на открытом пространстве во время

– не включать при попадании воды в корпус Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания – Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышен- ных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ15150-69 (Условие1) – Хранить в упаковке предприятия– изготовителя в складских помещениях при температуре окружающей среды от +5 до +40°С. Относительная влажность воз- духа не должна превышать 80%. Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспорти-

– при разгрузке/погрузке не допускается использова- ние любого вида техники, работающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ15150-69 (Условие5) 1 609 92A 9US | (10.10.2024) Bosch Power ToolsРусский | 125 – Транспортировать при температуре окружающей сре- ды от −50°С до +50°С. Относительная влажность воз- духа не должна превышать 100%. Указания по технике безопасности Общие указания по технике безопасности для электроинструментов

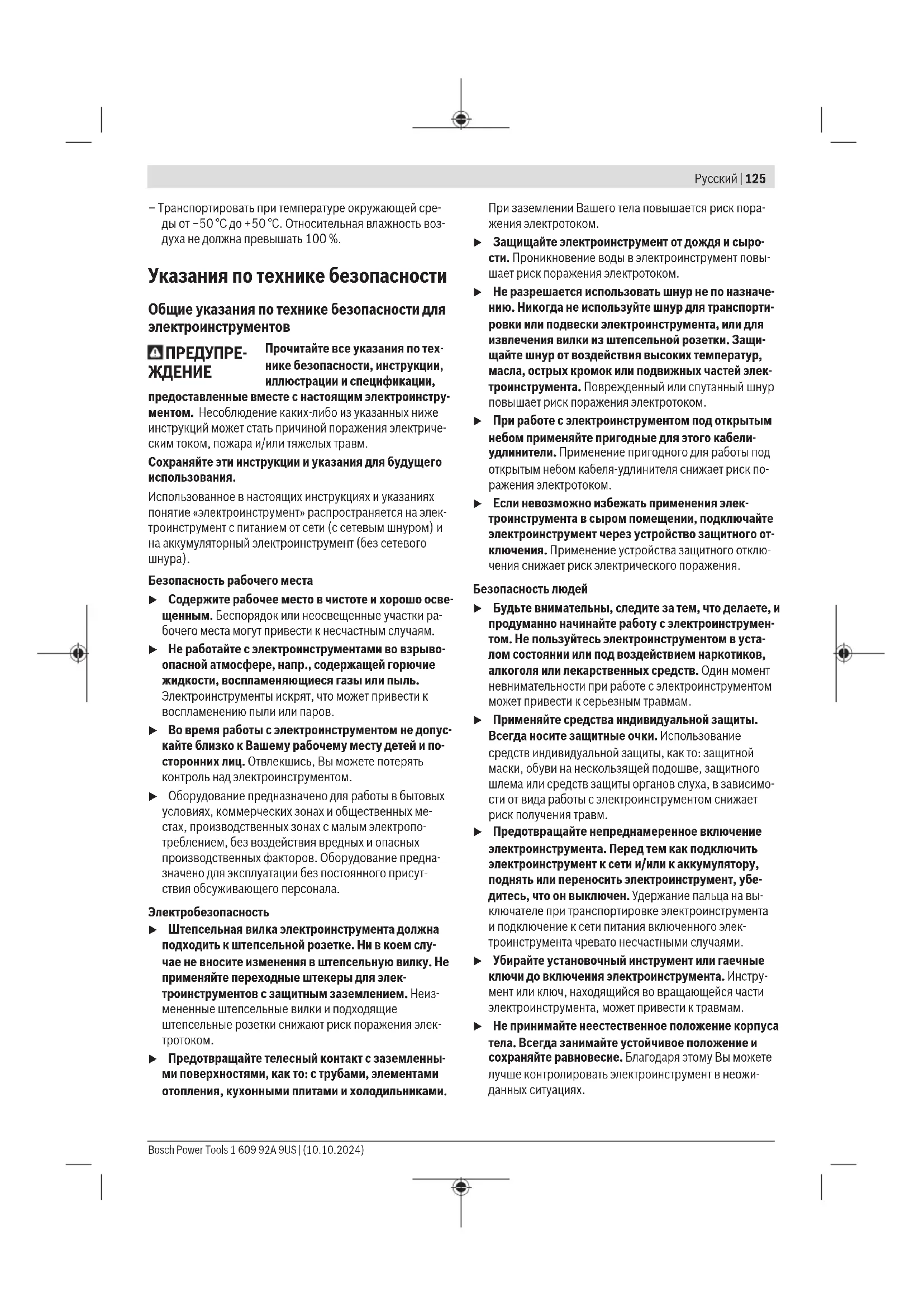

Прочитайте все указания по тех- нике безопасности, инструкции, иллюстрации и спецификации, предоставленные вместе с настоящим электроинстру- ментом. Несоблюдение каких-либо из указанных ниже инструкций может стать причиной поражения электриче- ским током, пожара и/или тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на элек- троинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого

Безопасность рабочего места u Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. u Не работайте с электроинструментами во взрыво- опасной атмосфере, напр., содержащей горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров. u Во время работы с электроинструментом не допус- кайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. u Оборудование предназначено для работы в бытовых условиях, коммерческих зонах и общественных ме- стах, производственных зонах с малым электропо- треблением, без воздействия вредных и опасных производственных факторов. Оборудование предна- значено для эксплуатации без постоянного присут- ствия обсуживающего персонала. Электробезопасность u Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем слу- чае не вносите изменения в штепсельную вилку. Не применяйте переходные штекеры для элек- троинструментов с защитным заземлением. Неиз- мененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения элек-

u Предотвращайте телесный контакт с заземленны- ми поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск пора- жения электротоком. u Защищайте электроинструмент от дождя и сыро- сти. Проникновение воды в электроинструмент повы- шает риск поражения электротоком. u Не разрешается использовать шнур не по назначе- нию. Никогда не используйте шнур для транспорти- ровки или подвески электроинструмента, или для извлечения вилки из штепсельной розетки. Защи- щайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей элек- троинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком. u При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели- удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск по- ражения электротоком. u Если невозможно избежать применения элек- троинструмента в сыром помещении, подключайте электроинструмент через устройство защитного от- ключения. Применение устройства защитного отклю- чения снижает риск электрического поражения. Безопасность людей u Будьте внимательны, следите за тем, что делаете, и продуманно начинайте работу с электроинструмен- том. Не пользуйтесь электроинструментом в уста- лом состоянии или под воздействием наркотиков, алкоголя или лекарственных средств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам. u Применяйте средства индивидуальной защиты. Всегда носите защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, в зависимо- сти от вида работы с электроинструментом снижает риск получения травм. u Предотвращайте непреднамеренное включение электроинструмента. Перед тем как подключить электроинструмент к сети и/или к аккумулятору, поднять или переносить электроинструмент, убе- дитесь, что он выключен. Удержание пальца на вы- ключателе при транспортировке электроинструмента и подключение к сети питания включенного элек- троинструмента чревато несчастными случаями. u Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. u Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожи- данных ситуациях. Bosch Power Tools 1 609 92A 9US | (10.10.2024)126 | Русский u Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы и одежду вдали от подвижных деталей. Широкая оде- жда, украшения или длинные волосы могут быть за- тянуты вращающимися частями. u При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. u Хорошее знание электроинструментов, полученное в результате частого их использования, не должно приводить к самоуверенности и игнорированию техники безопасности обращения с электроинстру- ментами. Одно небрежное действие за долю секунды может привести к серьезным травмам. u ВНИМАНИЕ! В случае возникновения перебоя в рабо- те электроинструмента вследствие полного или ча- стичного прекращения энергоснабжения или повре- ждения цепи управления энергоснабжением устано- вите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируе- мый повторный запуск. u Квалифицированный персонал в соответствии с насто- ящим руководством подразумевает лиц, которые зна- комы с регулировкой, монтажом, вводом эксплуата- цию обслуживанием электроинструмента. u К работе с электроинструментом допускаются лица не моложе 18 лет, изучившие техническое описание, инструкцию по эксплуатации и правила безопасности. u Изделие не предназначено для использования лицами (включая детей) с пониженными физическими, чув- ственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструкти- рованы об использовании электроинструмента лицом, ответственным за их безопасность. Применение электроинструмента и обращение с ним u Не перегружайте электроинструмент. Используйте для работы соответствующий специальный элек- троинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазо- не мощности. u Не работайте с электроинструментом при неис- правном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован. u Перед тем как настраивать электроинструмент, за- менять принадлежности или убирать элек- троинструмент на хранение, отключите штепсель- ную вилку от розетки сети и/или выньте, если это возможно, аккумулятор. Эта мера предосторожно- сти предотвращает непреднамеренное включение электроинструмента. u Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться элек- троинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Элек- троинструменты опасны в руках неопытных лиц. u Тщательно ухаживайте за электроинструментом и принадлежностями. Проверяйте безупречную функцию и ход движущихся частей электроинстру- мента, отсутствие поломок или повреждений, отри- цательно влияющих на функцию электроинстру- мента. Поврежденные части должны быть отре- монтированы до использования электроинстру- мента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случа-

u Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже за- клиниваются и их легче вести. u Применяйте электроинструмент, принадлежности, рабочие инструменты и т. п. в соответствии с насто- ящими инструкциями. Учитывайте при этом рабо- чие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям. u Держите ручки и поверхности захвата сухими и чи- стыми, следите чтобы на них чтобы на них не было жидкой или консистентной смазки. Скользкие руч- ки и поверхности захвата препятствуют безопасному обращению с инструментом и не дают надежно контролировать его в непредвиденных ситуациях. Применение и обслуживание аккумуляторного инструмента u Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуля-

u Применяйте в электроинструментах только преду- смотренные для этого аккумуляторы. Использова- ние других аккумуляторов может привести к травмам и пожарной опасности. u Защищайте неиспользуемый аккумулятор от кан- целярских скрепок, монет, ключей, гвоздей, вин- тов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замы- кание полюсов аккумулятора может привести к ожо- гам или пожару. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может приве- сти к раздражению кожи или к ожогам. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsРусский | 127 u Не используйте поврежденные или измененные ак- кумуляторы или инструменты. Поврежденные или измененные аккумуляторы могут повести себя не- предсказуемо, что может привести к возгоранию, взрыву или риску получения травмы. u Не кладите аккумулятор или инструмент в огонь и не подвергайте их воздействию высоких темпера- тур. Огонь или температура выше 130°C могут приве- сти к взрыву. u Выполняйте все инструкции по зарядке и не заря- жайте аккумулятор или инструмент при температу- ре, выходящей за указанный в инструкции диапа- зон. Неправильная зарядка или зарядка при темпера- турах, выходящих за указанный диапазон, могут по- вредить батарею и повысить риск возгорания.

u Ремонт электроинструмента должен выполняться только квалифицированным персоналом и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. u Никогда не обслуживайте поврежденные аккуму- ляторы. Обслуживать аккумуляторы разрешается только производителю или авторизованной сервисной организации. Указания по технике безопасности для шуруповертов Указания по технике безопасности для всех операций u При выполнении работ, при которых рабочий инструмент или шурупы могут задеть скрытую электропроводку, держите инструмент за изолиро- ванные поверхности. Контакт рабочего инструмента или шурупов с находящейся под напряжением про- водкой может зарядить металлические части элек- троинструмента и привести к поражению электриче- ским током. Указания по технике безопасности для работе с длинными бит-насадками u Никогда не работайте со скоростью, превышающей максимальную номинальную скорость бит-насад- ки. При высокой скорости бит-насадки могут изгибать- ся, если они вращаются свободно без контакта с заго- товкой, что может привести к телесным повреждени-

u Всегда начинайте сверлить на низкой скорости, кончик бит-насадки должен касаться заготовки. При высокой скорости бит-насадки могут изгибаться, если они вращаются свободно без контакта с заготов- кой, что может привести к телесным повреждениям. u Нажимайте только по прямой к бит-насадке и не на- жимайте излише.Бит-насадки могут изгибаться и в результате ломаться или приводить к потере контроля и вследствие этого к телесным повреждениям. Дополнительные указания по технике безопасности u Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке. u Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к по- тере контроля над электроинструментом. u Немедленно выключите электроинструмент, если рабочий инструмент заклинило. Будьте готовы к высоким реактивным моментам, которые приво- дят к отдаче. Рабочий инструмент заклинивает при перегрузке электроинструмента или застревании инструмента в обрабатываемой заготовке. u Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или про- водки или обращайтесь за справкой в местное ком- мунальное предприятие. Контакт с электропровод- кой может привести к пожару и поражению электрото- ком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесе- нию материального ущерба. u Крепко держите электроинструмент. При затягива- нии и отпускании винтов/шурупов могут возникать кратковременные высокие реакционные моменты. u При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Аккумулятор может возгораться или взрываться.Обеспечьте при- ток свежего воздуха и при возникновении жалоб обра- титесь к врачу. Газы могут вызвать раздражение дыха- тельных путей. u Не вносите конструктивных изменений в аккумуля- тор и не открывайте его. При этом возникает опас- ность короткого замыкания. u Острыми предметами, как напр., гвоздем или от- верткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву ак- кумуляторной батареи. u Используйте аккумулятор только в изделиях изготовителя. Только так аккумулятор защищен от опасной перегрузки. Защищайте аккумуляторную батарею от высоких температур, напр., от длительно- го нагревания на солнце, от огня, грязи, воды и влаги. Существует опасность взрыва и короткого замыкания. Описание продукта и услуг Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению Bosch Power Tools 1 609 92A 9US | (10.10.2024)128 | Русский электрическим током, пожару и/или тяже- лым травмам. Пожалуйста, соблюдайте иллюстрации в начале руко- водства по эксплуатации. Применение по назначению Электроинструмент предназначен для завинчивания и от- винчивания винтов, а также для сверления в древесине, металле, керамике и пластмассе. Электроинструмент может использоваться с прямоуголь- ной насадкой (GFA 12-W), эксцентриковой насадкой (GFA 12-E), насадным держателем бит-насадок (GFA 12-

X) или насадкой-сверлильным патроном (GFA 12-B).

Изображенные составные части Нумерация представленных компонентов относится к изображению электроинструмента на странице с иллю-

(1) Патрон для инструмента (2) Установочное кольцо крутящего момента (3) Переключатель передач (4) Кнопка разблокировки аккумулятора (2 шт.) (5) Аккумулятор

(6) Переключатель направления вращения (7) Выключатель (8) Индикатор заряженности аккумуляторной батареи (9)

(10) Насадной держатель бит-насадок GFA 12-X

(11) Насадка-сверлильный патрон GFA 12-B

(12) Эксцентриковая насадка GFA 12-E

(13) Прямоугольная насадка GFA 12-W

(14) Стопорное кольцо (15) Рукоятка (с изолированной поверхностью) (16) Универсальный держатель бит

Эти принадлежности не входят в стандартный комплект

В= 12 – – – – Число оборотов холостого хода

– 1-я скорость – 2-я скорость

Макс. крутящий мо- мент мягкого завора- чивания шурупов по ISO 5393

Макс. крутящий мо- мент жесткого заво- рачивания шурупов по ISO 5393

Н·м 30 – – – – Макс. Ø сверла (1-я/2-я передача) – Древесина

мм 7 – – – – Патрон для инстру-

1–10 мм Внутренний шестигранник

0,1 0,2 0,3 0,3 Рекомендуемая тем- пература окружаю- щей среды при за-

1 609 92A 9US | (10.10.2024) Bosch Power ToolsРусский | 129 Дрель-шуруповерт GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Допустимая темпера- тура окружающей среды при эксплуата- ции и хранении °C –20...+50 –

измерения при 20−25°C с аккумуляторомGBA 12V 4.0Ah. B) в зависимости от используемой аккумуляторной батареи

измерения проведены сGBA 12V 2.0Ah иGBA 12V 6.0Ah. Значения могут варьироваться в зависимости от инструмента, способа применения и условий окружающей среды. Более подробная ин- формация представлена на сайте www.bosch-professional.com/wac. Данные по шуму и вибрации GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Шумовая эмиссия определена в соответствии с EN62841-2-1 для насадки GFA 12-B. Шумовая эмиссия определена в соответствии с EN62841-2-2 для GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. А-скорректированный уровень шума от электроинструмента составляет обычно: Уровень звукового давления Уровень звуковой мощности ПогрешностьK Используйте средства защиты органов слуха!

Суммарная вибрация a

(векторная сумма по трем направлениям) и погрешностьK определены в соответствии с EN62841-2-1 для насадки GFA 12-B. Суммарная вибрация a

(векторная сумма по трем направлениям) и погрешностьK определены в соответствии с EN62841-2-2 для GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Сверление в металле:

Завинчивание/отвинчивание шурупов:

< 2,5 1,5 < 2,5 1,5 Указанные в настоящих инструкциях уровень вибрации и значение шумовой эмиссии измерены по методике изме- рения, прописанной в стандарте, и могут быть использо- ваны для сравнения электроинструментов. Они также пригодны для предварительной оценки уровня вибрации и шумовой эмиссии. Уровень вибрации и значение шумовой эмиссии указаны для основных видов работы с электроинструментом. Од- нако если электроинструмент будет использован для вы- полнения других работ с применением непредусмотрен- ных изготовителем рабочих инструментов или техниче- ское обслуживание не будет отвечать предписаниям, то значения уровня вибрации и шумовой эмиссии могут быть иными. Это может значительно повысить общий уровень вибрации и общую шумовую эмиссию в течение всей продолжительности работы. Для точной оценки уровня вибрации и шумовой эмиссии в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить уровень вибрации и шумовую эмиссию в пересчете на полное рабочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, организация технологических процессов. Аккумулятор В Bosch можно приобрести аккумуляторные элек- троинструменты даже без аккумулятора. На упаковке Bosch Power Tools 1 609 92A 9US | (10.10.2024)130 | Русский указано, входит ли аккумулятор в комплект поставки ва- шего электроинструмента. Зарядка аккумулятора u Пользуйтесь только зарядными устройствами, ука- занными в технических параметрах. Только эти за- рядные устройства пригодны для литиево-ионного ак- кумулятора Вашего электроинструмента. Указание: В соответствии с международными правилами перевозки литий-ионные аккумуляторы поставляются ча- стично заряженными. Для обеспечения максимальной мощности аккумулятора зарядите его полностью перед первым применением. Установка аккумулятора Вставьте заряженный аккумулятор в гнездо для аккуму- лятора до щелчка. Извлечение аккумулятора Чтобы извлечь аккумуляторную батарею, нажмите на кнопки разблокировки аккумулятора и извлеките его. Не применяйте при этом силы. Индикатор заряженности аккумуляторной

При наполовину нажатом выключателе индикатор заряда аккумуляторной батареи на протяжении нескольких се- кунд показывает уровень заряженности аккумулятора. Светодиод Емкость Непрерывный свет 3зеленых светодиодов 60–100% Непрерывный свет 2зеленых светодиодов 30–60% Непрерывный свет 1зеленого

5–30% Мигающий свет 1зеленого

0–5% Термическая защита от перегрузки При использовании электроинструмента по назначению его перегрузка не возможна. Чрезмерная нагрузка или несоблюдение допустимого диапазона температур для аккумулятора приводит к снижению частоты вращения или отключению электроинструмента. Если снизилась ча- стота вращения, то полное число оборотов элек- троинструмент наберет только после того, как температу- ра аккумулятора достигнет допустимого диапазона или снова уменьшится нагрузка. При автоматическом отклю- чении выключите электроинструмент, дайте аккумуля- торной батарее остыть и затем опять включите элек- троинструмент. Указания по оптимальному обращению с аккумулятором Защищайте аккумулятор от влаги и воды. Храните аккумулятор только в диапазоне температур от −20 °C до 50 °C. Не оставляйте аккумулятор летом в авто-

Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Учитывайте указания по утилизации.

u Перед выполнением любых работ с электроинстру- ментом (например, техническое обслуживание, за- мена рабочего инструмента и т. д.) извлекайте ак- кумулятор из электроинструмента. При случайном нажатии выключателя возникает опасность травмиро-

Замена рабочего инструмента Установка рабочего инструмента (см. рис.A) Вставьте сменный инструмент до упора в патрон для инструмента (1). Монтаж сверлильного патрона (см. рис.B) Извлеките рабочий инструмент. Вставьте насадку в патрон для инструмента (1). Поверни- те стопорное кольцо (14) так, чтобы оно отчетливо во- шло в зацепление. Установка рабочего инструмента в насадку GFA 12-W (см. рис. A) Вставьте сменный инструмент до упора в патрон для инструмента (1). GFA12-E, GFA12-X (см.рис.C) Сдвиньте фиксирующую втулку назад, вставьте сменный инструмент до упора в патрон для инструмента(1) и сно- ва отпустите фиксирующую втулку, чтобы зафиксиро- вать сменный инструмент. GFA12-B (см.рис.D) Раскройте насадку-патрон(11) путем ее проворачивания в направлении вращения ➊ так, чтобы можно было вста- вить сменный инструмент. Вставьте сменный инстру-

От руки туго затяните втулку насадки-патрона(11) в направлении вращения ➋. При этом патрон будет авто- матически зафиксирован. Чтобы снова расфиксировать его и извлечь сменный инструмент, проверните втулку насадки-патрона в соот- ветствующем направлении. Проворачивание насадки GFA12-E, GFA12-W (см.рис.E) Потяните насадку вперед. Проверните насадку. Насадка имеет 16 фиксированных положений в диапазоне 360°. Выставьте подходящее для работы положение. Снова отпустите насадку, чтобы зафиксировать ее. Демонтаж насадки (см. рис.F) Извлеките рабочий инструмент. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsРусский | 131 Разблокируйте насадку в направлении и извлеките ее из патрона для инструмента (1). Комбинированное использование насадок Угловую насадку(13) можно комбинировать с любыми другими насадками. Установите для этого угловую насадку(13) в патрон для инструмента(1). Поверните стопорное кольцо(14) до его фиксации со щелчком. Затем установите одну из дру- гих насадок на угловую насадку(13). Удаление пыли и стружки Пыль некоторых материалов, как напр., красок с со- держанием свинца, некоторых сортов древесины, мине- ралов и металлов, может быть вредной для здоровья. Прикосновение к пыли и попадание пыли в дыхательные пути может вызвать аллергические реакции и/или забо- левания дыхательных путей оператора или находящегося вблизи персонала. Определенные виды пыли, напр., дуба и бука, считаются канцерогенными, особенно совместно с присадками для обработки древесины (хромат, средство для защиты дре- весины). Материал с содержанием асбеста разрешается обрабатывать только специалистам. – По возможности используйте пригодую для материала систему пылеудаления. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной маской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов. u Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться. Работа с инструментом Включение электроинструмента Настройка направления вращения (см. рис. G) u Приводите в действие переключатель направления вращения (6) только при остановленном элек- троинструменте. Выключателем направления вращения (6) можно изме- нять направление вращения электроинструмента. При вжатом выключателе (7) это, однако, невозможно. Правое вращение: Для сверления и завинчивания шуру- пов передвиньте переключатель направления вращения (6) до упора влево. Левое направление вращения: Для ослабления и выво- рачивания винтов/шурупов и отвинчивания гаек нажмите переключатель направления вращения (6) вправо до

Установка крутящего момента С помощью установочного кольца крутящего момента (2) можно установить одну из 15 ступеней крутящего момен- та. При правильной настройке рабочий инструмент оста- навливается, как только шуруп будет вкручен в материал заподлицо или как только будет достигнут заданный кру- тящий момент. В положении предохранительная муф- та отключена, например, для сверления. Для выкручивания шурупов выбирайте более высокую настройку или установите установочное кольцо на сим-

В положении достигается максимальный крутящий момент для работ по сверлению и закручиванию/выкру- чиванию шурупов. Механический выбор передачи u Приводите в действие переключатель передач (3) только при остановленном электроинструменте. u Переключайте переключатель передач всегда до упора. В противном случае электроинструмент может быть поврежден. С помощью переключателя передач (3) можно выбирать один из двух диапазонов числа оборотов.

1 Низкая Высокое Для сложного при-

например, сверле- ния и заворачива- ния шурупов с большим диамет-

2 Высокое Низкая Для простого при-

например, сверле- ния и заворачива- ния шурупов с не- большим диамет-

Включение/выключение Для включения электроинструмента нажмите на выклю- чатель (7) и удерживайте его нажатым. Подсветка (9) загорается при легком или полном нажа- тии на выключатель (7) и позволяет освещать рабочую зону при недостаточном общем освещении. Подсветка (9) продолжает гореть после отпускания вы- ключателя (7) на протяжении прибл. 10 секунд. Установка числа оборотов Число оборотов включенного электроинструмента можно плавно регулировать, изменяя для этого усилие нажатия на выключатель (7). При слабом нажатии на выключатель (7) электроинстру- мент работает с низким числом оборотов. С увеличением силы нажатия число оборотов увеличивается. Bosch Power Tools 1 609 92A 9US | (10.10.2024)132 | Русский Автоматическое фиксирование шпинделя (Auto-Lock) При ненажатом выключателе (7) сверлильный шпиндель фиксируется вместе с креплением . Это позволяет вворачивать шурупы также и при отсут- ствии питания или использовать электроинструмент в ка- честве отвертки. Указания по применению u Устанавливайте электроинструмент на винт только в выключенном состоянии. Вращающиеся рабочие инструменты могут соскользнуть. После продолжительной работы на малых оборотах элек- троинструмент для охлаждения требуется включить прибл. на 3 мин. на холостой ход с максимальным чис- лом оборотов. Для сверления металла применяйте только правильно за- точенные сверла из быстрорежущей стали с маркиров- кой HSS (High Speed Steel). Соответствующее качество гарантирует программа принадлежностей фирмы Bosch. Перед завертыванием больших длинных шурупов в твердые материалы следует предварительно высверлить отверстие с диаметром, соответствующим внутреннему диаметру резьбы, прибл. на 2/3 длины шурупа. Техобслуживание и сервис Техобслуживание и очистка u Перед выполнением любых работ с электроинстру- ментом (например, техническое обслуживание, за- мена рабочего инструмента и т. д.) извлекайте ак- кумулятор из электроинструмента. При случайном нажатии выключателя возникает опасность травмиро-

u Для обеспечения качественной и безопасной рабо- ты содержите электроинструмент и вентиляцион- ные прорези в чистоте. Реализацию продукции разрешается производить в мага- зинах, отделах (секциях), павильонах и киосках, обеспе- чивающих сохранность продукции, исключающих попа- дание на неё атмосферных осадков и воздействие источ- ников повышенных температур (резкого перепада темпе- ратур), в том числе солнечных лучей. Продавец (изготовитель) обязан предоставить покупате- лю необходимую и достоверную информацию о продук- ции, обеспечивающую возможность её правильного вы- бора. Информация о продукции в обязательном порядке должна содержать сведения, перечень которых установ- лен законодательством Российской Федерации. Если приобретаемая потребителем продукция была в употреблении или в ней устранялся недостаток (недостат- ки), потребителю должна быть предоставлена информа- ция об этом. В процессе реализации продукции должны выполняться следующие требования безопасности: – Продавец обязан довести до сведения покупателя фирменное наименование своей организации, место её нахождения (адрес) и режим её работы; – Образцы продукции в торговых помещениях должны обеспечивать возможность ознакомления покупателя с надписями на изделиях и исключать любые самосто- ятельные действия покупателей с изделиями, приво- дящие к запуску изделий, кроме визуального осмотра; – Продавец обязан довести до сведения покупателя ин- формацию о подтверждении соответствия этих изде- лий установленным требованиям, о наличии сертифи- катов или деклараций о соответствии; – Запрещается реализация продукции при отсутствии (утрате) её идентификационных признаков, с истёк- шим сроком годности, следами порчи и без инструк- ции (руководства) по эксплуатации, обязательного сертификата соответствия либо знака соответствия. Сервис и консультирование по вопросам

Сервисный отдел ответит на все Ваши вопросы по ре- монту и обслуживанию Вашего продукта, а также по зап- частям. Сборочные чертежи и информация о запасных частях находятся на: www.bosch-pt.com Консультанты по вопросам применения Bosch с удоволь- ствием помогут Вам при вопросах в отношении наших продуктов и принадлежностей к ним. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по за- водской табличке изделия. Для региона: Россия, Беларусь, Казахстан Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фир- менных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафакт- ной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распро- странение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru Прочие сервисные адреса находятся на: www.bosch-pt.com/serviceaddresses В случае выхода электроинструмента из строя в течение гарантийного срока эксплуатации по вине изготовителя, владелец имеет право на бесплатный гарантийный ре- монт, при соблюдении следующих условий: – отсутствие механических повреждений; 1 609 92A 9US | (10.10.2024) Bosch Power ToolsУкраїнська | 133 – отсутствие признаков нарушения требований руко- водства по эксплуатации – наличие в руководстве по эксплуатации отметки про- давца о продаже и подписи покупателя; – соответствие серийного номера электроинструмента и серийному номеру в гарантийном талоне; – отсутствие следов неквалифицированного ремонта. Гарантия не распространяется на: – любые поломки, связанные с форс-мажорными обсто- ятельствами; – нормальный износ: электроинструмента, так же, как и все электрические. Гарантией не покрывается ремонт, потребность в кото- ром возникает вследствие нормального износа, сокра- щающего срок службы таких частей инструмента, как присоединительные контакты, провода, щётки и т.п.: – естественный износ (полная выработка ресурса); – оборудование и его части, выход из строя которых стал следствием неправильной установки, несанкцио- нированной модификации, неправильного примене- ния, нарушение правил обслуживания или хранения; – неисправности, возникшие в результате перегрузки электроинструмента. (К безусловным признакам пере- грузки инструмента относятся: появление цвета побе- жалости, деформация или оплавление деталей и узлов электроинструмента, потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры.) Транспортировка На вложенные литий-ионные аккумуляторные батареи распространяются требования в отношении транспорти- ровки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополни- тельных норм. При пересылке третьими лицами (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом слу- чае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Пересылайте аккумуляторную батарею только в том слу- чае, если корпус не поврежден. Заклейте открытые кон- такты и упакуйте аккумуляторную батарею так, чтобы она не болталась в упаковке. Соблюдайте, пожалуйста, также возможные дополнительные национальные предписа-

Электроинструменты, аккумуляторные бата- реи, принадлежности и упаковку нужно сда- вать на экологически чистую рекуперацию. Не выбрасывайте электроинструменты и ак- кумуляторные батареи/батарейки в бытовой

Только для стран-членовЕС: Вышедшие из употребления электроинструменты, а так- же неисправные или отслужившие свой срок аккумулято- ры/батареи должны быть утилизированы отдельно. Воспользуйтесь предусмотренными для этого системами

При неправильной утилизации отработанное электриче- ское и электронное оборудование может оказать вред- ное воздействие на окружающую среду и здоровье чело- века из-за возможного присутствия опасных веществ. Аккумуляторы/батареи: Литий-ионные: Пожалуйста, учитывайте указание в разделе Транспорти- ровка (см. „Транспортировка“, Страница133).

Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные продукты соответствуют всем действующим предписаниям нижеуказанных директив и распоряжений, а также нижеуказанных

Техническая документация хранится у: *
