KÄYTTÖOHJE GSR 12V15 FC Professional BOSCH

< 2,5 1,5 < 2,5 1,5 Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Batteri Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy. Lade batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk. Sette inn batteriet Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig. Ta ut batteriet For å ta ut batteriet trykker du på utløserknappene og trekker batteriet ut. Ikke bruk makt. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsNorsk | 73 Indikator for batteriladenivå Indikatoren for batteriets ladenivå viser batteriets ladenivå i noen sekunder når på-/av-bryteren trykkes halvveis helt inn. Lysdiode Kapasitet Lyser kontinuerlig 3 × grønt 60–100% Lyser kontinuerlig 2 × grønt 30–60% Lyser kontinuerlig 1 × grønt 5–30% Blinker 1 × grønt 0–5% Temperaturavhengig overbelastningsvern Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor eller batteritemperaturen ikke er i samsvar med spesifikasjonene, reduseres turtallet, eller elektroverktøyet slås av. Ved redusert turtall går ikke elektroverktøyet med fullt turtall igjen før batteriet har tillatt temperatur eller belastningen reduseres. Ved automatisk utkobling slår du av elektroverktøyet, lar batteriet avkjøles og slår på elektroverktøyet igjen. Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må oppbevares ved temperatur fra −20°C til 50°C. Du må for eksempel ikke la det ligge i bilen om sommeren. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg anvisningene om kassering. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (foreksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse. Verktøyskifte Sett inn innstatsverktøy (se bilde A) Sett innsatsverktøyet inn i verktøyholderen så langt det (1) går. Montere forsats (se bilde B) Fjern innsatsverktøyet. Sett innsatsen inn i verktøyholderen (1). Drei låseringen (14) til det høres at den går i inngrep. Sett innsatsverktøyet inn i innsatsen GFA 12-W (se bilde A) Sett innsatsverktøyet inn i verktøyholderen så langt det (1) går. GFA12-E, GFA12-X (sebilde C) Skyv låsehylsen bakover, sett innsatsverktøyet inn i verktøyholderen(1) så langt det går, og slipp låsehylsen igjen for å låse innsatsverktøyet. GFA12-B (sebildeD) Åpne chuckforsatsen(11) ved å dreie i dreieretningen ➊ til innsatsverktøyet kan settes inn. Sett inn innsatsverktøyet. Skru hylsen til chuckforsatsen(11) for hånd i dreieretningen ➋ til den sitter godt fast. Chucken blir da automatisk låst. For å løsne låsen og fjerne innsatsverktøyet, skru av hylsen på chuckforsatsen i dreieretningen. Drei forsats GFA12-E, GFA12-W (sebildeE) Trekk forsatsen fremover. Drei forsatsen. Forsatsen klikker på plass i 16 posisjoner fordelt på 360°. Velg en stilling som er praktisk for jobben. Slipp forsatsen for å låse den på plass. Demontere forsatsen (se bilde F) Fjern innsatsverktøyet. Lås opp innsatsen og trekk det av verktøyholderen (1). Kombiner forsats Rettvinkletforsats(13) kan kombineres med hvilket som helst av de andre festene. For å gjøre dette,(13) sett inn rettvinkletforsatsen i verktøyholderen(1). Drei låseringen(14)til det høres at den går i inngrep. Fest deretter ett av de andre rettvinkletforsatsene(13). Støv-/sponavsug Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting Stille inn dreieretningen (se bilde G) u Du må bare aktivere høyre/venstre-bryteren(6) når elektroverktøyet er stanset. Med dreieretningsomkobleren (6) kan du endre dreieretningen til elektroverktøyet. Dette er ikke mulig når på/av-bryteren (7) er trykt inn. Høyrerotasjon: For å bore og skru inn skruer trykker du retningsvelgeren (6) mot venstre helt til den stopper. Venstregang: For løsing hhv. utskruing av skruer og muttere trykker du dreieretningsomkobleren (6) mot høyre til den stopper. Bosch Power Tools 1 609 92A 9US | (10.10.2024)74 | Norsk Forhåndsinnstilling av dreiemoment Med innstillingsringen for dreiemoment (2) kan du stille inn nødvendig dreiemoment i 15 trinn. Når innstillingen er riktig, stopper innsatsverktøyet når skruen er skrudd helt inn i materialet eller det innstilte dreiemomentet er nådd. I stillingen er sikkerhetskoblingen deaktivert, for eksempel for boring. Velg eventuelt en høyere innstilling eller still inn på symbolet når skruer skal skrus ut. I posisjon nås maks. dreiemoment for boring og skruing. Mekanisk girvalg u Girvelgeren (3) må bare aktiveres når elektroverktøyet er stanset. u Skyv girvelgeren alltid helt til den stopper. Elektroverktøyet kan ta skade hvis det velter. Med girvelgeren (3) kan to turtallsområder velges på forhånd. Girvelgerstill ing (3) Turtall Dreiemom ent Bruksområde 1 Lav Høyt For krevende oppgaver: f.eks.boring og skruing med stor diameter 2 Høyt Lav For lette oppgaver: f.eks.boring og skruing med liten diameter Inn-/utkobling For å slå på elektroverktøyet trykker du på av/på-bryteren (7) og holder den inne. Arbeidslyset (9) lyser når på-/av-bryteren (7) trykkes helt eller delvis inn, og gir mulighet til belysning av arbeidsplassen ved ugunstige lysforhold. Arbeidslyset (9) fortsetter å lyse i ca. 10 sekunder etter at man har sluppet opp på-/av-bryteren (7). Innstilling av turtallet Du kan regulere turtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på- bryteren (7). Et lett trykk på av/på-bryteren (7) gir lavt turtall. Turtallet stiger med økende trykk. Helautomatisk spindellås (Auto-Lock) Når på-/av-bryteren (7) ikke trykkes, låses borespindelen og dermed også holderen . Det er da mulig å skru inn skruer også når batteriet er utladet eller bruke elektroverktøyet som skrutrekker. Informasjon om bruk u Sett elektroverktøyet bare mot skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Etter langvarig arbeid med lavt turtall bør du avkjøle elektroverktøyet ved å la det gå på tomgang med maksimalt turtall i ca. 3 minutter. Ved boring i metall må du bare bruke feilfrie, kvessede HSS- bor (HSS=høyeffekt hurtigskjærende stål). Tilsvarende kvalitet garanterer Boschs tilbehørsprogram. Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca. 2/3 av skruelengden. Service og vedlikehold Vedlikehold og rengjøring u Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (foreksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse. u Hold selve elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Sprengskisser og informasjoner om reservedeler finner du også på: www.bosch‑pt.com Bosch rådgivningsteam står til tjeneste ved spørsmål om våre produkter og tilbehør til disse. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Flere serviceadresser finner du på: www.bosch-pt.com/serviceaddresses Transport De anbefalte Li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse som utføres av tredjepersoner (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Følg også eventuelle ytterligere nasjonale forskrifter. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsSuomi | 75 Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Bare for land i EU: Elektroverktøy som ikke lenger er i brukbar stand, og defekte eller forbrukte oppladbare batterier/engangsbatterier, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet. Ved usakkyndig kassering kan brukte elektriske og elektroniske apparater, hvis de inneholder farlige stoffer, ha skadelige utvirkninger på miljøet og den menneskelige helsen. (Oppladbare) batterier: Li-ion: Se informasjonen i avsnittet Transport (se „Transport“, Side74). Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Bosch Power Tools 1 609 92A 9US | (10.10.2024)76 | Suomi u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto u Lataa akku vain valmistajan suosittelemassa lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. u Pidä irrotettu akku loitolla metalliesineistä, kuten pa- periliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voi- vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. u Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä pää- see vahingossa iholle, huuhtele kosketuskohta ve- dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää- kärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. u Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista- minen saattaa aiheuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeen- mukaisen lämpötila-alueen rajoissa. Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Ruuvinvääntimien turvallisuusohjeet Kaikkia töitä koskevat turvallisuusohjeet u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike tai kiinnitystarvike voi koskettaa piilossa olevia sähkö- johtoja. Jos käyttötarvike tai kiinnitystarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa säh- köiskun laitteen käyttäjälle. Pitkien poranterien käyttöä koskevat turvallisuusohjeet u Älä ylitä porakoneen kanssa poranterän suurinta sal- littua kierroslukua. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta kosketta- matta. u Aloita poraustehtävä aina hitaalla nopeudella ja po- rankärki työkappaletta vasten. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta koskettamatta. u Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti.Muuten poranterä saattaa tai- pua ja aiheuttaa loukkaantumisvaaran, jos menetät työka- lun hallinnan. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsSuomi | 77 Lisäturvallisuusohjeet u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiinnittää ruuvipenkin tai puristimien avulla. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. u Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai- siin reaktiovoimiin. Käyttötarvike jumittuu sähkötyöka- lun ylikuormitustapauksessa tai terän jäädessä puristuk- siin työkappaleeseen. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohtoputken puh- kaisu aiheuttaa aineellisia vahinkoja. u Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyk- sen ja avauksen yhteydessä voi syntyä hetkellisesti suuria reaktiovoimia. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saat- taa syttyä palamaan tai räjähtää. Järjestä tehokas il- manvaihto ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. u Älä avaa akkua äläkä tee siihen mitään muutoksia. Oi- kosulkuvaara. u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. u Käytä akkua vain sen valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen. Suojaa akkua kuumuudelta, esimerkiksi pit- käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oi- kosulkuvaara. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Sähkötyökalu on tarkoitettu ruuvien kiinnittämiseen ja irrot- tamiseen sekä puun, metallin, keramiikan ja muovin poraa- miseen. Sähkötyökalua voi käyttää kulmavaihteella (GFA 12-W), reu- navaihtopäällä (GFA 12-E), ruuvauskärki-istukalla (GFA 12-

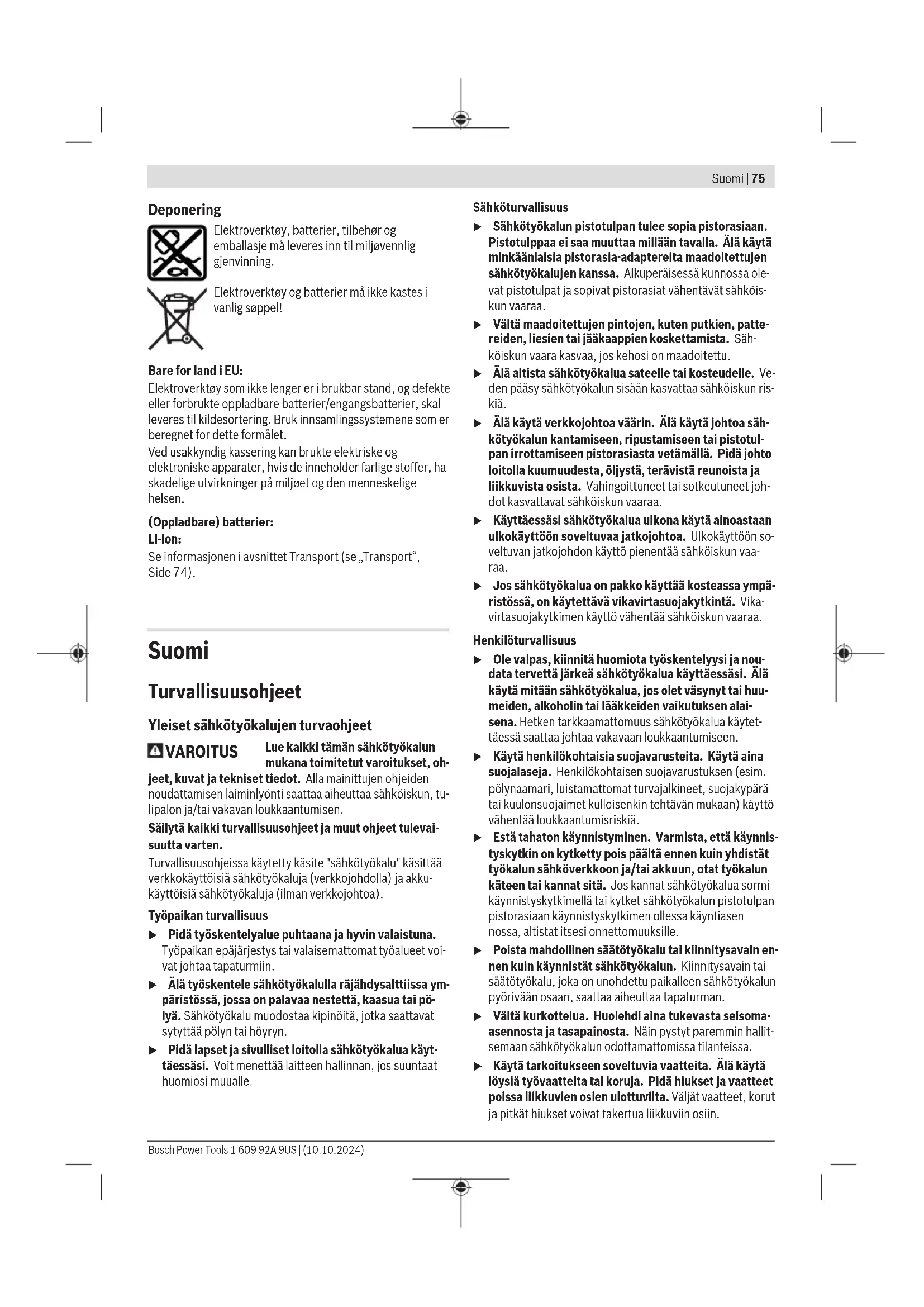

X) tai poraistukalla (GFA 12-B).

Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Käyttötarvikkeen pidin (2) Vääntömomentin asetusrengas (3) Vaihdekytkin (4) Akun lukituksen avauspainike (2x) (5) Akku

(6) Suunnanvaihtokytkin (7) Käynnistyskytkin (8) Akun lataustilan näyttö (9) Työvalo (10) Ruuvauskärki-istukka GFA 12-X

(12) Reunavaihtopää GFA 12-E

Nämä lisätarvikkeet eivät kuulu Tavanomainen toimituk- seen. Tekniset tiedot Akkuruuvinväännin GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Tuotenumero 3601JF60..

Nimellisjännite V= 12 – – – – Tyhjäkäyntikierrosluku

– 1. vaihde – 2. vaihde min

Suurin vääntömo- mentti pehmeään ma- teriaaliin standardin ISO 5393 mukaan

Bosch Power Tools 1 609 92A 9US | (10.10.2024)78 | Suomi Akkuruuvinväännin GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Suurin vääntömo- mentti kovaan materi- aaliin standardin ISO 5393 mukaan

Nm 30 – – – – Reiän enimmäishalkaisija (1./2. vaihde) – Puu – Teräs

Ruuvin enimmäishal- kaisija mm 7 – – – – Käyttötarvikkeen pidin Kuusiokolo (¼") Kuusiokolo (¼") 1–10 mm Kuusiokolo (¼") Kuusiokolo (¼") Paino

0,1 0,2 0,3 0,3 Suositeltu ympäristön lämpötila latauksen ai- kana °C 0...+35 –

Sallittu ympäristön lämpötila käytössä ja säilytyksessä °C –20...+50 –

Suositellut akut GBA 12V... – – – – Suositellut latauslait- teet GAL 12... GAX 18...

mitattu 20–25°C:n lämpötilassa akunGBA 12V 4.0Ah kanssa. B) riippuen käytetystä akusta

mitattu GBA 12V 2.0Ah ja GBA 12V 6.0Ah kanssa. Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac. Melu-/tärinätiedot GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Melupäästöarvot on määritetty standardin EN62841-2-1 mukaan istukalle GFA 12-B. Melupäästöarvot on määritetty standardin EN62841-2-2 mukaan istukoille GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-

Sähkötyökalun tyypillinen A-painotettu melutaso: Äänenpainetaso Äänentehotaso Epävarmuus K Käytä kuulosuojaimia! dB(A) dB(A)

Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuusK on määritetty standardin EN62841-2-1 mukaan istukalle GFA 12-B. Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuusK on määritetty standardin EN62841-2-2 mukaan istukoille GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Poraaminen metalliin:

< 2,5 1,5 < 2,5 1,5 Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- 1 609 92A 9US | (10.10.2024) Bosch Power ToolsSuomi | 79 kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Akku Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimituk- seen. Akun lataminen u Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet soveltuvat sähkötyökalus- sasi käytettävälle litiumioniakulle. Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suo- rituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä. Akun asentaminen Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukit- tuu paikalleen. Akun irrottaminen Kun haluat ottaa akun pois, paina akun vapautuspainikkeita ja vedä akku irti. Älä irrota akkua väkisin. Akun lataustilan näyttö Akun lataustilan näyttö ilmoittaa akun lataustilan muutaman sekunnin ajan, kun painat käynnistyskytkimen puoliksi poh- jaan. LED-valo Kapasiteetti 3vihreää LED-valoa palaa jatkuvasti 60–100% 2vihreää LED-valoa palaa jatkuvasti 30–60% 1vihreä LED-valo palaa jatkuvasti 5–30% 1vihreä LED-valo vilkkuu 0–5% Lämpötilasta riippuva ylikuormitussuoja Sähkötyökalu ei voi ylikuormittua määräystenmukaisessa käytössä. Kierrosluku alenee tai sähkötyökalu sammuu, jos työkalua kuormitetaan liikaa tai akun lämpötila ei ole salli- tuissa rajoissa. Jos kierrosluku on alentunut, sähkötyökalu kiihtyy maksiminopeuteen vasta sen jälkeen kun akun lämpö- tila on taas sallituissa rajoissa tai kun kuormitusta on vähen- netty. Jos työkalun toiminta on katkennut automaattisesti, kytke sähkötyökalu pois päältä, anna akun jäähtyä ja käyn- nistä tämän jälkeen sähkötyökalu uudelleen. Ohjeita akun optimaaliseen käsittelyyn Suojaa akku kosteudelta ja vedeltä. Säilytä akkua vain –20...50°C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoit- taa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet. Asennus u Ota akku pois sähkötyökalusta, ennen kuin teet säh- kötyökaluun liittyviä töitä (esim. huolto, käyttötarvik- keen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran. Käyttötarvikkeen vaihto Käyttötarvikkeen asentaminen (katso kuva A) Työnnä käyttötarvike käyttötarvikkeen pitimen (1) pohjaan asti. Istukan asentaminen (katso kuva B) Poista käyttötarvike. Työnnä istukka käyttötarvikkeen pitimeen (1). Käännä luki- tusrengasta (14), kunnes se lukittuu kuuluvasti. Käyttötarvikkeen asentaminen istukkaan GFA 12-W (katso kuva A) Työnnä käyttötarvike käyttötarvikkeen pitimen (1) pohjaan asti. GFA12-E, GFA12-X (katsokuvaC) Siirrä lukkoholkkia taaksepäin ja työnnä käyttötarvike käyt- tötarvikkeen pitimen(1) pohjaan asti. Vapauta lukkoholkki, jotta käyttötarvike lukittuu paikalleen. GFA12-B (katsokuvaD) Avaa poraistukkaa(11) kiertosuuntaan ➊, kunnes voit asen- taa käyttötarvikkeen. Asenna käyttötarvike paikalleen. Kiristä kädellä poraistukan(11) holkki kunnolla kiinni kierto- suuntaan ➋. Tämän myötä poraistukka lukittuu automaatti- sesti. Kun haluat avata lukituksen ja irrottaa käyttötarvikkeen, kierrä poraistukan holkki auki avaussuuntaan. Istukan kääntäminen GFA12-E, GFA12-W (katsokuvaE) Vedä istukkaan eteenpäin. Käännä istukkaa. Istukka lukittuu 16 eri asentoon 360 asteen kehällä. Valitse tehtävään sopiva asento. Vapauta istukka, jolloin se lukittuu. Istukan irrottaminen (katso kuva F) Poista käyttötarvike. Vapauta istukan lukitus suuntaan ja vedä istukka irti käyttötarvikkeen pitimestä (1). Bosch Power Tools 1 609 92A 9US | (10.10.2024)80 | Suomi Istukoiden yhdistely Kulmavaihdetta(13) voi yhdistellä jokaisen muun istukan/ vaihtopään kanssa. Kytke sitä varten kulmavaihde(13) käyttötarvikkeen pitimeen(1). Käännä lukitusrengasta(14), kunnes se lukit- tuu kuuluvasti. Kiinnitä siten jokin toinen istukka/vaihtopää kulmavaihteeseen(13). Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Käyttö Käyttöönotto Kiertosuunnan valinta (katso kuva G) u Siirrä suunnanvaihtokytkintä (6) vain, kun sähkötyö- kalu on pysäytettynä. Suunnanvaihtokytkimellä (6) voit vaihtaa sähkötyökalun pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnis- tyskytkintä (7) painetaan. Pyörintä myötäpäivään: kun haluat porata tai kiinnittää ruu- veja, työnnä suunnanvaihtokytkin (6) vasempaan ääriasen- toon. Pyörintä vastapäivään: kun haluat avata ja irrottaa ruuveja ja muttereita, työnnä suunnanvaihtokytkin (6) oikeaan ääria- sentoon. Vääntömomentin asetus Vääntömomentin asetusrenkaalla (2) voit valita tarvittavan vääntömomentin 15-portaisesti. Sopivalla asetusarvolla käyttötarvike pysähtyy heti kun ruuvin kanta on ruuvattu pin- nan tasalle/säädetyn vääntömomentin kohdalla. Asen- nossa rasterikytkin on passivoitu, kun teet esimerkiksi poraustöitä. Valitse ruuvien irrottamiseen tarvittaessa suurempi asetu- sarvo tai säädä asento symbolin kohdalle. Asento tuottaa suurimman vääntömomentin poraami- seen ja ruuvaamiseen. Mekaaninen vaihteenvalinta u Käytä vaihdekytkintä (3) vain sähkötyökalun ollessa pysäytettynä. u Siirrä vaihteenvalitsin aina rajoittimeen asti. Muuten sähkötyökalu saattaa vaurioitua. Vaihdekytkimen (3) avulla voit valita 2 erilaista kierroslukua- luetta. Vaihdekytki- men asento (3) Kierros- luku Vääntö- momentti Käyttöalue 1 Matala Korkea Raskaisiin käyttöso- velluksiin: esim. poraukseenja ruuvaukseen suu- rella halkaisijalla 2 Korkea Matala Kevyisiin käyttöso- velluksiin: esim. poraukseenja ruuvaukseen pie- nellä halkaisijalla Käynnistys ja pysäytys Käynnistä sähkötyökalu käynnistyskytkimellä (7) ja pidä sitä painettuna. Työvalo (9) syttyy, kun painat käynnistyskytkintä (7) (ke- vyesti tai pohjaan). Se mahdollistaa työskentelyalueen te- hokkaan valaisun. Työvalo (9) palaa edelleen noin 10 sekunnin ajan käynnis- tyskytkimen (7) vapauttamisen jälkeen. Kierrosluvun säätö Voit säätää portaattomasti kierroslukua käynnissä olevan sähkötyökalun käynnistyskytkintä (7) painamalla. Moottori käy matalalla kierrosluvulla, kun painat käynnistys- kytkintä (7) kevyesti. Kierrosluku kasvaa, kun painat paini- ketta voimakkaammin. Täysautomaattinen karalukitus (Auto-Lock) Käynnistyskytkimen (7) vapautus lukitsee porakoneen karan ja tämän myötä myös pitimen . Tämä mahdollistaa ruuvauksen myös tyhjällä akulla ja sähkö- työkalun käytön ruuvitalttana. Työskentelyohjeita u Aseta sähkötyökalun ruuvauskärki ruuviin vain kun moottori on sammutettu. Pyörivät käyttötarvikkeet saat- tavat luiskahtaa irti ruuvista/mutterista. Jos työskentelet pitkäaikaisesti matalaa kierroslukua käyt- täen, sähkötyökalua kannattaa jäähdyttää sen jälkeen n. 3 minuutin ajan tyhjäkäynnillä ja maksimikierrosluvulla. Käytä vain virheettömiä ja teräviä HSS-poranteriä (HSS=pi- kateräs), kun poraat metalliin. Bosch-tarvikevalikoiman te- rät takaavat erinomaisen laadun. Ennen kuin kiinnität suuria ja pitkiä ruuveja kovaan materiaa- liin, siihen kannattaa porata halkaisijaltaan ruuvin kierreosan kokoinen reikä, jonka pituus on noin 2/3 ruuvin pituudesta. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsΕλληνικά | 81 Hoito ja huolto Huolto ja puhdistus u Ota akku pois sähkötyökalusta, ennen kuin teet säh- kötyökaluun liittyviä töitä (esim. huolto, käyttötarvik- keen vaihto jne.). Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran. u Pidä aina sähkötyökalua ja sen tuuletusaukot puh- taina, jotta voit työskennellä hyvin ja turvallisesti. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauk- sissa 10‑numeroinen tuotenumero, joka on ilmoitettu tuot- teen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Lisää huoltoosoitteita löydät kohdasta: www.bosch-pt.com/serviceaddresses Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla il- man erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huo- linta) on noudatettava pakkausta ja merkintää koskevia eri- koisvaatimuksia. Tällöin on lähetyksen valmistelussa käytet- tävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Noudata myös mahdollisia pidem- mälle meneviä kansallisia määräyksiä. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkauk- set tulee toimittaa ympäristöystävälliseen uu- siokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja ta- lousjätteisiin! Koskee vain EU‑maita: Käytöstä poistetut sähkötyökalut sekä vialliset tai loppuun käytetyt akut/paristot on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin. Asiattomassa hävityksessä vanhoilla sähkö- ja elektroniikka- laitteilla voi olla vahingollisia vaikutuksia ympäristöön ja ih- misten terveyteen, johtuen niissä mahdollisesti esiintyvistä vaarallisista aineista. Akut/paristot: Li-Ion: Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kulje- tus", Sivu81).

Kruvide max Ø mm 7 – – – – Tööriistakinnitus Sisekuuskant

1–10 mm Sisekuuskant

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Akkuruuvinväänn
