MANUALE UTENTE GSR 12V15 FC Professional BOSCH

rotações Binário Campo de aplicação 1 Baixo Alto Para aplicações difíceis: p. ex. furar e aparafusar com grande diâmetro 2 Alto Baixo Para aplicações fáceis: p. ex. furar e aparafusar com pequeno diâmetro Ligar/desligar Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar/desligar (7) e mantenha-o pressionado. A luz de trabalho (9) acende-se com o interruptor de ligar/ desligar (7) completamente ou ligeiramente premido e permite iluminar o local de trabalho em caso de condições iluminação desfavoráveis. A luz de trabalho (9) ainda fica acesa durante cerca de 10 segundos após soltar o interruptor de ligar/desligar (7). Ajustar o número de rotações Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (7). Uma leve pressão sobre o interruptor de ligar/desligar (7) proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n.° de rotações. Bloqueio automático do veio (Auto-Lock) Com o interruptor de ligar/desligar não pressionado (7) é fixado o veio de perfuração e, consequentemente, o encabadouro . Isso permite enroscar parafusos mesmo com a bateria descarregada ou rodar a ferramenta elétrica como chave de parafusos. Instruções de trabalho u Só coloque a ferramenta elétrica no parafuso quando esta está desligada. As ferramentas de trabalho em rotação podem escorregar. Após um longo período de tempo a trabalhar com um número de rotações reduzido, deve deixar a ferramenta 1 609 92A 9US | (10.10.2024) Bosch Power ToolsItaliano | 41 elétrica a funcionar aprox. 3 minutos com o número de rotações máximo em vazio para a arrefecer. Ao furar metal utilize apenas brocas HSS afiadas e sem problemas (HSS=aço de corte rápido de alto rendimento). O programa de acessórios Bosch garante a qualidade adequada. Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso. Manutenção e assistência técnica Manutenção e limpeza u Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram‑se em: www.bosch‑pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Outros endereços de serviço encontram-se em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio recomendadas estão sujeitas às leis de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. No caso de envio por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Baterias só devem ser transportadas se a carcaça estiver em perfeito estado. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes. Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Apenas para países da UE: As ferramentas elétricas que já não são úteis e as pilhas/ baterias com defeito ou usadas têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito. Se descartados de forma inadequada, os resíduos de equipamentos elétricos e eletrônicos podem ter efeitos nocivos ao meio ambiente e à saúde humana devido à possível presença de substâncias perigosas. Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página41). Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dotazione al presente elet- troutensile. Il mancato rispetto di tutte le istruzioni sottoe- lencate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. Bosch Power Tools 1 609 92A 9US | (10.10.2024)42 | Italiano Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’in- sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im- piego, in condizioni appropriate, di dispositivi di protezio- ne quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’in- terruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante del- la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor- me. L’utilizzo di un’aspirazione polvere può ridurre lo svi- lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l'applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di eseguire eventuali regolazioni, sostituire ac- cessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o to- gliere la batteria, se rimovibile. Tale precauzione evite- rà che l’elettroutensile possa essere messo in funzione in- volontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- 1 609 92A 9US | (10.10.2024) Bosch Power ToolsItaliano | 43 sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili e relat- vi accessori. Verificare la presenza di un eventuale di- sallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l'elettrou- tensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manu- tenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. u Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e con- trollare l'utensile in caso di situazioni inaspettate. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili u Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sus- siste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. u Utilizzare gli elettroutensili solo con le batterie espli- citamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il ri- schio d’incendi. u Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. u In caso di condizioni d’uso non conformi, si può verifi- care la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liqui- do fuoriuscito dalla batteria ricaricabile potrà causare irri- tazioni cutanee o ustioni. u Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. u Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. u Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di tempera- tura indicato nelle istruzioni stesse. Una carica non cor- retta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. u Non eseguire mai la manutenzione di batterie danneg- giate. La manutenzione di batterie ricaricabili andrà ef- fettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. Avvertenze di sicurezza per avvitatori Istruzioni di sicurezza per tutte le operazioni u Afferrare e tenere l’elettroutensile dalle superfici iso- late dell’impugnatura qualora si eseguano operazioni in cui l’accessorio da taglio o gli elementi di fissaggio potrebbero venire a contatto con cavi elettrici nasco- sti. Se l’accessorio da taglio o l’elemento di fissaggio en- tra in contatto con un cavo sotto tensione, la tensione po- trebbe trasmettersi anche alle parti metalliche esposte dell’elettroutensile, provocando la folgorazione dell’utiliz- zatore. Istruzioni di sicurezza per l’utilizzo di punte lunghe u Non utilizzare l’utensile a numeri di giri superiori a quello massimo nominale previsto per la punta. A nu- meri di giri superiori, la punta probabilmente si curvereb- be in caso di rotazione libera senza contatto con il pezzo in lavorazione, causando lesioni all’operatore. u Iniziare la foratura sempre ad un ridotto numero di giri e con la testa della punta a contatto con il pezzo in la- vorazione. A numeri di giri superiori, la punta probabil- mente si curverebbe in caso di rotazione libera senza con- tatto con il pezzo in lavorazione, causando lesioni all’ope- ratore. u Esercitare pressione soltanto direttamente in linea con la punta, senza eccedere nella pressione stessa.Le punte possono curvarsi, causando rotture o perdite di controllo dell’utensile e, di conseguenza, lesioni all’opera- tore. Avvertenze di sicurezza supplementari u Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utiliz- zando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. u Prima di posare l’elettroutensile, attendere sempre che si sia arrestato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elet- troutensile. u Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti Bosch Power Tools 1 609 92A 9US | (10.10.2024)44 | Italiano momenti di reazione che possono provocare un con- traccolpo. L’accessorio si blocca se si inclina all’interno del pezzo in lavorazione o se l’elettroutensile è sottoposto a sovraccarico. u Al fine di rilevare linee di alimentazione nascoste, uti- lizzare apparecchiature di ricerca adatte oppure rivol- gersi alla società erogatrice locale. Un contatto con ca- vi elettrici può provocare lo sviluppo di incendi e di scos- se elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano danni materiali. u Trattenere saldamente l’elettroutensile. Durante il ser- raggio e l’avvitamento delle viti, possono brevemente ve- rificarsi coppie di reazione. u In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può in- cendiarsi o esplodere. Far entrare aria fresca nell’am- biente e contattare un medico in caso di malessere. I va- pori possono irritare le vie respiratorie. u Non modificare né aprire la batteria. Vi è il rischio di cortocircuito. u Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria potrebbe danneggiarsi. Po- trebbe verificarsi un cortocircuito interno e la batteria po- trebbe incendiarsi, emettere fumo, esplodere o surriscal- darsi. u Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da peri- colosi sovraccarichi. Proteggere la batteria dal calore, ad esem- pio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme L’elettroutensile è adatto per avvitare e svitare viti e per ese- guire fori nel legno, nel metallo, nella ceramica e nella plasti- ca. L’elettroutensile è utilizzabile con una testa ad angolo retto (GFA12-W), un attacco portabit disassato (GFA12-E), una testa portabit (GFA12-X) o un mandrino autoserrante (GFA12-B). Componenti illustrati La numerazione dei componenti raffigurati è riferita all’illu- strazione dell’elettroutensile nella pagina con rappresenta- zione grafica. (1) Attacco utensile (2) Ghiera di preselezione della coppia di serraggio (3) Selettore di velocità (4) Tasto di sbloccaggio della batteria (2x) (5) Batteria

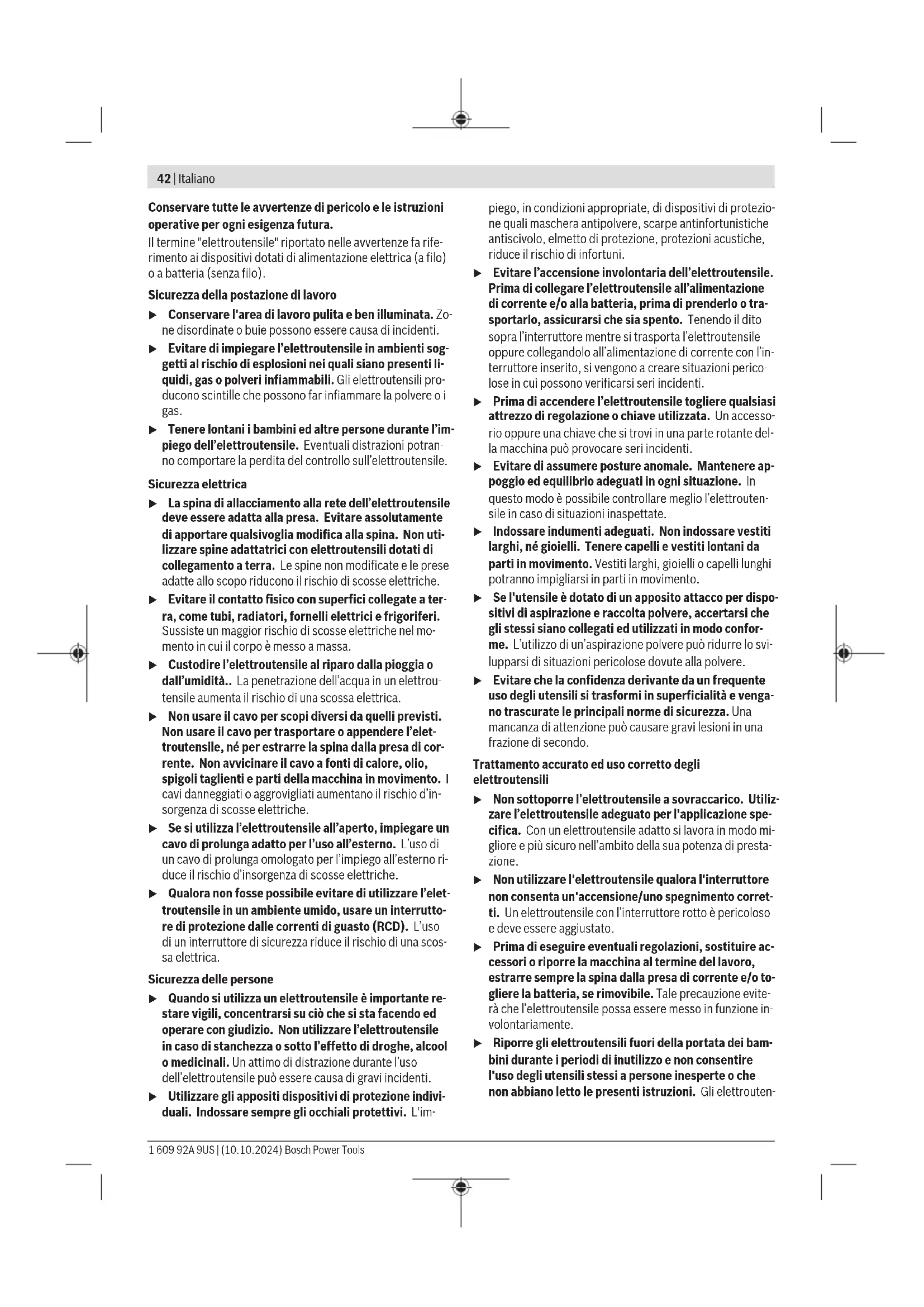

(6) Commutatore del senso di rotazione (7) Interruttore di avvio/arresto (8) Indicatore del livello di carica della batteria (9) Luce di lavoro (10) Testa portabit GFA 12-X

(12) Attacco portabit disassato GFA 12-E

(13) Testa ad angolo retto GFA 12-W

(14) Anello di arresto (15) Impugnatura (superficie di presa isolata) (16) Portabit universale

Questo accessorio non è compreso nella fornitura standard. Dati tecnici Trapano-avvitatore a batteria GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Codice prodotto 3601JF60..

Tensione nominale V= 12 – – – – Numero di giri a vuoto

– 1ªvelocità – 2ªvelocità giri/min giri/min 0–400 0–1300

1 609 92A 9US | (10.10.2024) Bosch Power ToolsItaliano | 45 Trapano-avvitatore a batteria GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Coppia di serraggio max. (avvitamento in materiale elastico) se- condo ISO 5393

Coppia di serraggio max. (avvitamento in materiale duro) secon- do ISO 5393

Nm 30 – – – – Ø foro max. (1ª/2ª velocità) – Legno – Acciaio

Ø viti max. mm 7 – – – – Attacco utensile Esagono interno

1–10 mm Esagono interno

0,1 0,2 0,3 0,3 Temperatura ambiente consigliata in fase di ri- carica °C 0...+35 –

Temperatura ambiente consentita durante il funzionamento e per lo stoccaggio °C –20...+50 –

misurazione a 20–25°C con batteria GBA 12V 4.0Ah. B) in funzione della batteria ricaricabile utilizzata

misurazione con GBA 12V 2.0Ah e GBA 12V 6.0Ah. I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il si- to www.bosch-professional.com/wac. Informazioni su rumorosità e vibrazioni GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Valori di emissione acustica rilevati conformemente a EN62841-2-1 per la testa GFA 12-B. Valori di emissione acustica rilevati conformemente a EN62841-2-2 per GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Il livello di rumorosità ponderato A dell’elettroutensile è pari tipicamente a: Livello di pressione acustica Livello di potenza sonora Grado d’incertezza K Indossare protezioni acustiche! dB(A) dB(A)

Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezzaK rilevati conformemente a EN62841-2-1 per la testa GFA 12-B. Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezzaK rilevati conformemente a EN62841-2-2 per GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Foratura nel metallo:

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Trapano- avvitatore a batteria Codice prodotto
