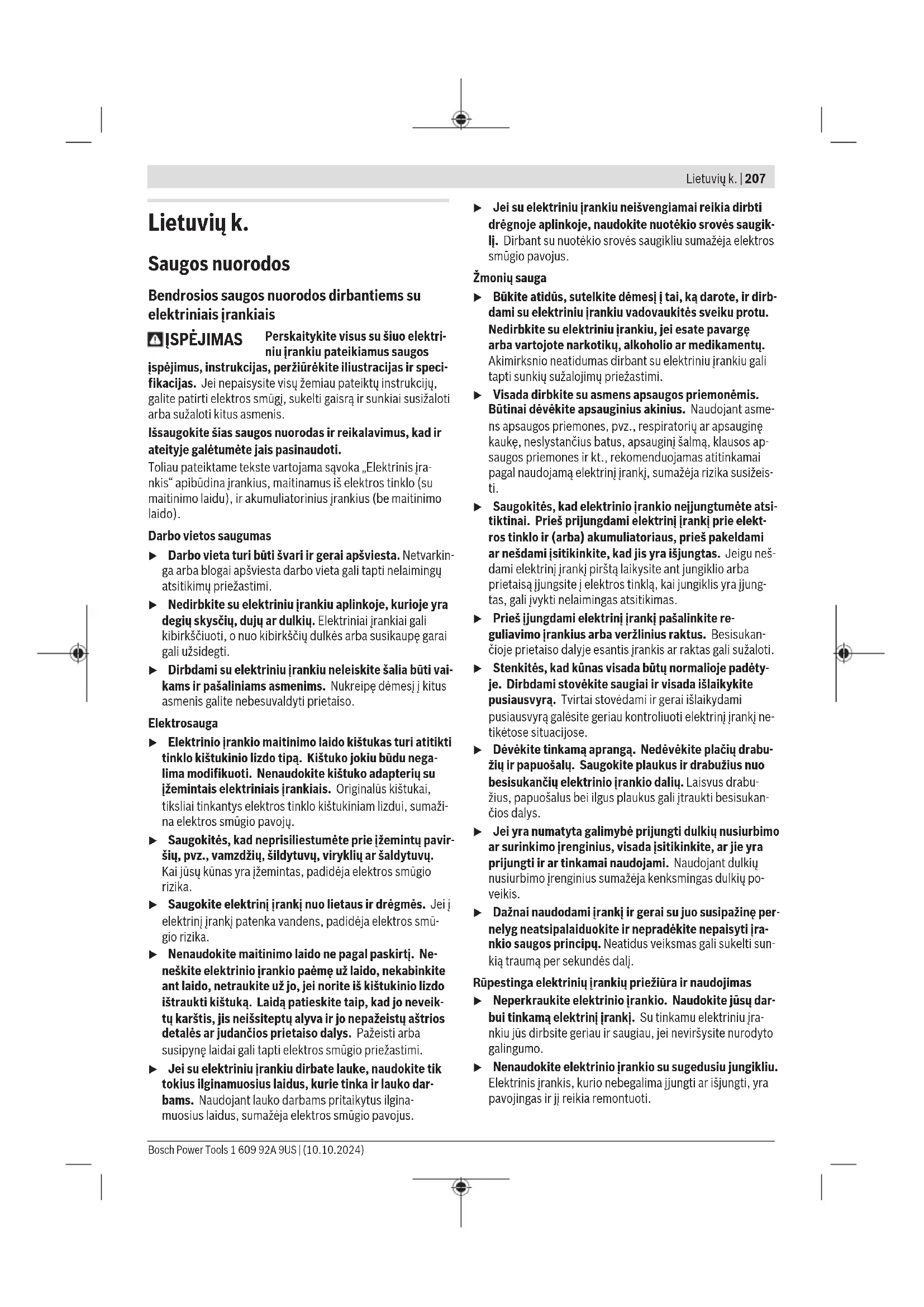

NAUDOJIMO INSTRUKCIJA GSR 12V15 FC Professional BOSCH

(6) Sukimosi krypties perjungiklis (7) Įjungimo-išjungimo jungiklis (8) Akumuliatoriaus įkrovos būklės indikatorius (9) Darbinė lemputė (10) Antgalių laikiklio priedėlis GFA 12-X

(11) Gręžimo griebtuvo priedėlis GFA 12-B

(12) Ekscentrinis priedėlis GFA 12-E

(14) Fiksavimo žiedas (15) Rankena (izoliuotas rankenos paviršius) (16) Universalus antgalių laikiklis

Nominalioji įtampa V= 12 – – – – Tuščiosios eigos sūkių skaičius

Maks. sukimo mome- ntas standžiosios jung- ties atveju pagal ISO

Bosch Power Tools 1 609 92A 9US | (10.10.2024)210 | Lietuvių k. Akumuliatorinis gręž- tuvas-suktuvas GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Maks. varžtų Ø mm 7 – – – – Įrankių įtvaras Vidinis šešiab- riaunis (¼") Vidinis šešiab- riaunis (¼") 1–10 mm Vidinis šešiab- riaunis (¼") Vidinis šešiab- riaunis (¼") Svoris

0,1 0,2 0,3 0,3 Rekomenduojama apli- nkos temperatūra įkraunant °C 0...+35 –

Leidžiamoji aplinkos temperatūra veikiant ir sandėliuojant °C –20...+50 –

Rekomenduojami aku- muliatoriai GBA 12V... – – – – Rekomenduojami krovikliai GAL 12... GAX 18...

išmatuota, esant 20–25°C, su akumuliatoriumiGBA 12V 4.0Ah. B) priklausomai nuo naudojamo akumuliatoriaus

išmatuota suGBA 12V 2.0Ah irGBA 12V 6.0Ah Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac. Informacija apie triukšmą ir vibraciją GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Triukšmo emisijos vertės, nustatytos pagal EN62841-2-1 priedėliui GFA 12-B. Triukšmo emisijos vertės, nustatytos pagal EN62841-2-2, skirtos GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: Garso slėgio lygis Garso galios lygis PaklaidaK Dirbkite su klausos apsaugos prie- monėmis! dB(A) dB(A)

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaidaK nustatyta pagalEN62841-2-1 priedėliui GFA 12-B. Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaidaK nustatyta pagalEN62841-2-2, skirta GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Gręžimas į metalą:

< 2,5 1,5 < 2,5 1,5 Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsLietuvių k. | 211 Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Akumuliatorius Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar į jūsų elektrinio įrankio tiekiamą komp- lektą įeina akumuliatorius, galite pažiūrėti ant pakuotės. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumu- liatorius veiktų visa galia, prieš pirmąjį naudojimą akumulia- torių visiškai įkraukite. Akumuliatoriaus įdėjimas Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių, paspauskite atblokavimo kla- višus ir išimkite akumuliatorių. Traukdami nenaudokite jė- gos. Akumuliatoriaus įkrovos būklės indikatorius Akumuliatoriaus įkrovos indikatorius, kai yra pusiau pa- spaustas įjungimo-išjungimo jungiklis, kelioms sekundėms rodo akumuliatoriaus įkrovą. Šviesos diodas Talpa Šviečia nuolat 3× žali 60–100% Šviečia nuolat 2× žali 30–60% Šviečia nuolat 1× žalias 5–30% Mirksi 1× žalias 0–5% Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Jei įrankis veikiamas perkrovos arba tem- peratūra yra už leistinos akumuliatoriaus temperatūros ribų, bus sumažinamas sūkių skaičius arba elektrinis įrankis išsi- jungs. Sumažėjus sūkių skaičiui, elektrinis įrankis didesniu sūkių skaičiumi pradės veikti tik tada, kai bus pasiekta lei- džiamoji akumuliatoriaus temperatūra. Elektriniam įrankiui išsijungus automatiškai, išjunkite jį jungikliu, palaukite, kol atvės akumuliatorius ir elektrinį įrankį vėl įjunkite. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė- jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Montavimas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. Įrankių keitimas Darbo įrankio įstatymas (žr.Apav.) Darbo įrankį iki atramos stumkite į įrankių įtvarą (1). Priedėlio montavimas (žr.Bpav.) Nuimkite darbo įrankį. Įstatykite priedėlį į įrankių įtvarą (1). Sukite fiksavimo žiedą(14), kol išgirsite, kad užsifiksavo. Darbo įrankio įdėjimas į priedėlį GFA 12-W (žr. A pav.) Darbo įrankį iki atramos stumkite į įrankių įtvarą (1). GFA12-E, GFA12-X (žr.Cpav.) Patraukite užraktinę movą atgal, stumkite darbo įrankį iki at- ramos į įrankio laikiklį(1) ir vėl atleiskite užraktinę movą, kad darbo įrankis užsifiksuotų. GFA12-B (žr.Dpav.) Atverkite gręžimo griebtuvo priedėlį(11) sukdami krypti- mi➊ tiek, kad būtų galima įstatyti darbo įrankį. Įstatykite darbo įrankį. Tvirtai užveržkite ranka gręžimo griebtuvo priedėlio(11) įvorę, sukdami kryptimi➋. Griebtuvas užrakinamas automa- tiškai. Norėdami užraktą atrakinti ir išimti darbo įrankį, sukite grę- žimo griebtuvo priedėlio įvorę sukimo kryptimi. Priedėlio sukimas GFA12-E, GFA12-W (žr.Epav.) Patraukite priedėlį pirmyn. Sukite priedėlį. Priedėlis 360° diapazone užsifiksuoja 16 padėčių. Parinkite darbui tinkamą padėtį. Priedėlį vėl atleiskite, kad jį užfiksuotumėte. Priedėlio nuėmimas (žr.Fpav.) Nuimkite darbo įrankį. Atblokuokite priedėlį sukdami kryptimi ir nutraukite jį nuo įrankių įtvaro (1). Priedėlių derinimas Kampinį suktuvo adapterį(13) galima derinti su bet kuriuo kitu priedėliu. Tuo tikslu kampinį suktuvo adapterį(13) įstatykite į įrankių įtvarą (1). Sukite fiksavimo žiedą(14), kol išgirsite, kad už- sifiksavo. Tada ant kampinio suktuvo adapterio(13) uždė- kite vieną iš adapterių. Bosch Power Tools 1 609 92A 9US | (10.10.2024)212 | Lietuvių k. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinkan- čią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Sukimosi krypties nustatymas (žr. G pav.) u Sukimosi krypties perjungiklį(6)junkite tik tada, kai elektrinis įrankis neveikia. Sukimosi krypties perjungikliu (6) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (7) yra nuspaustas, tai padaryti yra neįmanoma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spau- skite sukimosi krypties perjungiklį (6) į kairę iki atramos. Kairinis sukimasis: Norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį (6) į dešinę iki atramos. Sukimo momento pasirinkimas Sukimo momento reguliavimo žiedu (2) 15 pakopų galite nustatyti reikiamą sukimo momentą. Tinkamai nustačius dar- bo įrankis sustoja, kai tik varžtas įsukamas į medžiagą no- rimu gyliu arba kai pasiekiamas nustatytas sukimo mome- ntas. Padėtyje apsauginė sankaba yra išjungta, pvz., no- rint gręžt. Norėdami išsukti varžtus, pasirinkite šiek tiek didesnį sukimo momentą arba nustatykite ties simboliu . Padėtyje pasiekiamas maksimalus sukimo momentas gręžimui ir varžtų sukimui. Mechaninis greičių perjungimas u Greičių perjungiklį (3) junkite tik tada, kai elektrinis įrankis neveikia. u Greičių perjungiklį visada stumkite iki atramos. Prie- šingu atveju galite pažeisti elektrinį įrankį. Greičių perjungikliu (3) galima pasirinkti 2sūkių skaičiaus diapazonus. Greičių per- jungiklio pa- dėtis (3) Sūkių skaičius Užver- žimo mo- mentas Paskirtis 1 Mažas Didelis Sunkesnėms užduo- tims: pvz., gręžiant ir sukant didesnio skersmens varžtus 2 Didelis Mažas Lengvesnėms už- duotims: pvz., gręžiant ir sukant mažesnio skersmens varžtus Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (7) ir laikykite jį paspaustą. Darbinė lemputė (9) šviečia, kai šiek tiek arba visiškai nu- spaustas įjungimo-išjungimo jungiklis (7), ji apšviečia darbi- nę sritį, kai ji nepakankamai apšviesta. Darbinė lemputė (9) atleidus įjungimo-išjungimo jungiklį (7) dar šviečia apie 10 sekundžių. Sūkių reguliavimas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite re- guliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (7). Lengvai spaudžiant įjungimo-išjungimo jungiklį (7), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai ati- tinkamai padidėja. Visiškai automatinė suklio blokuotė („Auto‑Lock“) Jei įjungimo-išjungimo jungiklis (7) nepaspaustas, gręžimo suklys ir įrankio įtvaras užblokuojami. Ši funkcija leidžia įsukti varžtus rankiniu būdu, kai akumulia- torius yra išsikrovęs, arba naudoti elektrinį įrankį kaip atsuk- tuvą. Darbo patarimai u Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisuka- ntys darbo įrankiai gali nuslysti. Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja ei- ga didžiausiu sūkių skaičiumi. Gręždami metalą naudokite tik nepriekaištingai išgaląstus HSS grąžtus (HSS = didelio atsparumo greitapjovis plienas). Garantuotos kokybės grąžtus rasite Bosch papildomos įran- gos programoje. Prieš įsukdami didesnius, ilgesnius varžtus į kietus ruošinius, turėtumėte išgręžti 2/3 varžto ilgio kiaurymę, kurios skers- muo būtų lygus sriegio vidiniam diametrui. 1 609 92A 9US | (10.10.2024) Bosch Power Tools한국어 | 213 Priežiūra ir servisas Priežiūra ir valymas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. Ieškodami informacijos ir užsakydami atsargines dalis bū- tinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus servisų adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rto pervežimų, ekspedijavimo įmonė), būtina atsižvelgti į pa- kuotėms ir ženklinimui taikomus ypatingus reikalavimus. Bū- tina, kad rengiant siuntą dalyvautų pavojingų krovinių gabe- nimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat prašome laikytis ir nacionalinių teisės aktų. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Nebetinkamus naudoti elektrinius įrankius ir pažeistus ar su- sidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis. Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenks- mingas poveikis aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis213).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis gręžtuvas- suktuvas Gaminio numeris
