GSR 12V15 FC Professional - τρυπάνι BOSCH - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSR 12V15 FC Professional BOSCH

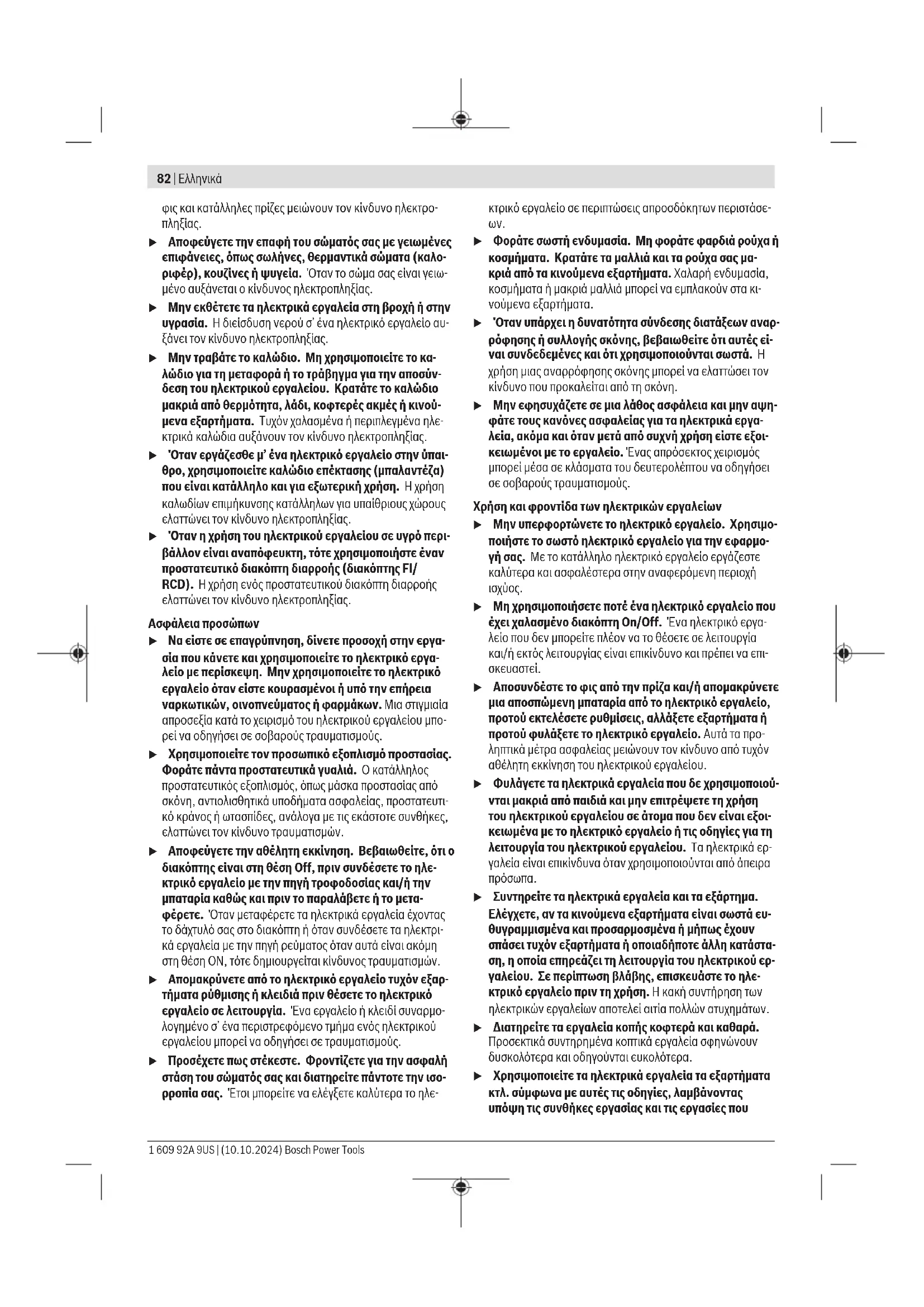

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα Bosch Power Tools 1 609 92A 9US | (10.10.2024)82 | Ελληνικά φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που 1 609 92A 9US | (10.10.2024) Bosch Power ToolsΕλληνικά | 83 πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις. Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας u Επαναφορτίζετε μόνο με τον φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κα- τάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη- μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδι- κά σχεδιασμένες μπαταρίες. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς. u Όταν η μπαταρία δε χρησιμοποιείται, κρατήστε την μα- κριά από άλλα μεταλλικά αντικείμενα, όπως συνδετή- ρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυ- κλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματι- σμούς ή φωτιά. u Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνε- τε καλά με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, ζητήστε επιπλέον ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. u Μην χρησιμοποιείτε μπαταρία ή εργαλείο που είναι κα- τεστραμμένο ή τροποποιημένο. Οι χαλασμένες ή τροπο- ποιημένες μπαταρίες μπορεί να παρουσιάσουν μια απρόβλεπτη συμπεριφορά και να οδηγήσουν σε φωτιά, έκρηξη ή σε κίνδυνο τραυματισμού. u Μην εκθέτετε μια μπαταρία ή ένα εργαλείο μπαταρίας σε φωτιά ή σε πολύ υψηλές θερμοκρασίες. Η έκθεση στη φωτιά ή σε θερμοκρασία πάνω από τους 130 °C μπορεί να προκαλέσει έκρηξη. u Τηρείτε όλες τις υποδείξεις για τη φόρτιση και μη φορ- τίζετε την μπαταρία ή το εργαλείο μπαταρίας ποτέ εκτός της περιοχής θερμοκρασίας που αναφέρεται στις οδηγίες λειτουργίας. Η λάθος φόρτιση ή η φόρτιση εκτός της επιτρεπτής περιοχής θερμοκρασίας μπορεί να κατα- στρέψει την μπαταρία και να αυξήσει τον κίνδυνο πυρκα-

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. u Μη συντηρείτε ποτέ χαλασμένες μπαταρίες. Κάθε συ- ντήρηση των μπαταριών πρέπει να πραγματοποιείται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένα συνεργεία σέρβις πελατών. Υποδείξεις ασφαλείας για κατσαβίδια Οδηγίες ασφαλείας για όλες τις εργασίες u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επι- φάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία το εξάρτημα κοπής ή οι συνδετήρες μπορεί να έρ- θουν σε επαφή με κρυμμένη καλωδίωση. Εάν το εξάρτη- μα κοπής ή τα εξαρτήματα σύνδεσης ακουμπήσει έναν ηλε- κτροφόρο αγωγό μπορεί τα ακάλυπτα μεταλλικά μέρη του ηλεκτρικού εργαλείου να τεθούν υπό τάση και να προκα- λέσουν ηλεκτροπληξία στον χειριστή. Οδηγίες ασφαλείας όταν χρησιμοποιείτε μακριά τρυπάνια u Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη μέγιστη ονομαστική ταχύτητα του τρυπανιού. Σε μεγα- λύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επι- τρέπεται να περιστρέφεται ελεύθερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με αποτέλεσμα τον τραυματισμό. u Ξεκινάτε πάντοτε το τρύπημα σε χαμηλή ταχύτητα και με την άκρη του τρυπανιού σε επαφή με το επεξεργα- ζόμενο κομμάτι. Σε μεγαλύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επιτρέπεται να περιστρέφεται ελεύ- θερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με απο- τέλεσμα τον τραυματισμό. u Εφαρμόστε την πίεση σε απευθείας γραμμή με το τρυ- πάνι και μην ασκείτε υπερβολική πίεση.Τα τρυπάνια μπορεί να λυγίσουν, προκαλώντας θραύση ή την απώλεια του ελέγχου, με αποτέλεσμα τον τραυματισμό. Πρόσθετες υποδείξεις ασφάλειας u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργα- ζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό ερ- γαλείο, προτού το εναποθέσετε. Το τοποθετημένο εξάρ- τημα μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού εργαλείου. u Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο, όταν το εξάρτημα μπλοκάρει. Να είστε προετοιμασμένοι για υψηλές ροπές αντίδρασης, οι οποίες προκαλούν ανάδραση. Το εξάρτημα μπλοκάρει, όταν το ηλεκτρικό ερ- γαλείο υπερφορτωθεί ή μαγκωθεί στο επεξεργαζόμενο κομ-

u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέρ- γειας. Ηεπαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγή- σει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζη-

u Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξι- μο και λύσιμο των βιδών μπορούν να εμφανιστούν για λίγο υψηλές ροπές αντίδρασης. u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την Bosch Power Tools 1 609 92A 9US | (10.10.2024)84 | Ελληνικά μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκρα- γεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυ- μιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Μην τροποποιήσετε και μην ανοίξετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος. u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβί- δια ή από εξωτερική άσκηση δύναμης μπορεί να υπο- στεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερι- κό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμ- φάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπα-

u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έτσι προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βρα- χυκυκλώματος. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσι- μο βιδών καθώς και το τρύπημα σε ξύλο, μέταλλο, κεραμικό και συνθετικό υλικό. Το ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί με ένα προ- σάρτημα κάθετης γωνιοκεφαλής (GFA12-W), μια έκκεντρη κεφαλή (GFA12-E), ένα προσάρτημα συγκράτησης κατσαβι- δόλαμας (GFA12-X) ή ένα προσάρτημα τσοκ (GFA12-B). Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. (1) Υποδοχή εξαρτήματος (2) Δακτύλιος ρύθμισης της προεπιλογής της ροπής

(3) Διακόπτης επιλογής ταχύτητας (4) Πλήκτρο απασφάλισης μπαταρίας (2x) (5)

(6) Διακόπτης αλλαγής της φοράς περιστροφής (7) Διακόπτης On/Off (8) Ένδειξη της κατάστασης φόρτισης της μπαταρίας (9) Φως εργασίας (10) Προσάρτημα συγκράτησης κατσαβιδόλαμας GFA 12-

(11) Προσάρτημα τσοκ GFA 12-B

(12) Έκκεντρη κεφαλή GFA 12-E

(13) Προσάρτημα κάθετης γωνιοκεφαλής GFA 12-W

(14) Δακτύλιος ρύθμισης (15) Χειρολαβή (μονωμένη επιφάνεια λαβής) (16) Υποδοχή συγκράτησης κατσαβιδόλαμας γενικής χρήση-

Αυτό το προαιρετικό εξάρτημα δεν περιλαμβάνεται στο κανο- νικό περιεχόμενο παράδοσης. Τεχνικά στοιχεία Δραπανοκατσάβιδο

GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Κωδικός αριθμός 3601JF60..

Ονομαστική τάση V= 12 – – – – Αριθμός στροφών χωρίς φορτίο

– 1ηταχύτητα – 2ηταχύτητα min

Μέγιστη ροπή στρέψης απαλό βίδωμα κατά ISO 5393

Μέγιστη ροπή στρέψης σκληρό βίδωμα κατά ISO 5393

Nm 30 – – – – Μέγιστη διάμ. τρυπήματος (1η/2η ταχύτητα) – Ξύλο mm 19 – – – – 1 609 92A 9US | (10.10.2024) Bosch Power ToolsΕλληνικά | 85 Δραπανοκατσάβιδο

GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W – Χάλυβας mm 10 – – – – Μέγ. διάμετρος βιδών mm 7 – – – – Υποδοχή εξαρτήματος Εσωτερικό εξάγωνο (¼")

εξάγωνο (¼") 1–10 mm Εσωτερικό εξάγωνο (¼")

0,1 0,2 0,3 0,3 Συνιστώμενη θερμο- κρασία περιβάλλοντος κατά τη φόρτιση °C 0...+35 –

Επιτρεπόμενη θερμο- κρασία περιβάλλοντος κατά τη λειτουργία και σε περίπτωση αποθή-

Συνιστώμενες μπαταρί-

GBA 12V... – – – – Συνιστώμενοι φορτι-

μετρήθηκε στους 20–25°C με μπαταρίαGBA 12V 4.0Ah. B) εξαρτάται από την μπαταρία που χρησιμοποιείται

μετρήθηκε μεGBA 12V 2.0Ah καιGBA 12V 6.0Ah. Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac. Πληροφορίες για θόρυβο και δονήσεις GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Τιμές εκπομπής θορύβου υπολογισμένες κατάEN62841-2-1 για το προσάρτημαGFA 12-B. Τιμές εκπομπής θορύβου υπολογισμένες κατάEN62841-2-2 γιαGSR 12V-15 FC,GFA 12-X,GFA 12-E,GFA 12-W. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης Στάθμη ηχητικής ισχύος ΑνασφάλειαK Φοράτε προστασία ακοής! dB(A) dB(A)

Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλειαK υπολογισμένες κατάEN62841-2-1 για το προσάρτημαGFA 12-B. Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλειαK υπολογισμένες κατάEN62841-2-2 γιαGSR 12V-15 FC,GFA 12-X,GFA 12-E,GFA 12-W. Τρύπημα σε μέταλλο:

< 2,5 1,5 < 2,5 1,5 Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που ανα- φέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιη- θούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Εί- ναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπο- μπής κραδασμών και θορύβου. Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύ- βου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού ερ- γαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησι- μοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χω- ρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση- Bosch Power Tools 1 609 92A 9US | (10.10.2024)86 | Ελληνικά μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολι- κή διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύ- βου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κα- τά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιη- μένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησι- μοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προ- στασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλεί- ου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζε- στών των χεριών, οργάνωση της εκτέλεσης των διάφορων ερ-

Η εταιρείαBosch πουλάει εργαλεία μπαταρίας επίσης και χω- ρίς μπαταρία. Εάν στα υλικά παράδοσης του ηλεκτρικού εργα- λείου σας περιλαμβάνεται μια μπαταρία, μπορείτε να το βρείτε στη συσκευασία. Φόρτιση μπαταρίας u Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρ- μονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ion) που χρη- σιμοποιείται στο ηλεκτρικό σας εργαλείο. Υπόδειξη: Οι μπαταρίες ιόντων λιθίου λόγω διεθνών κανονι- σμών μεταφοράς παραδίδονται μερικώς φορτισμένες. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτίστε την μπαταρία πλήρως πριν την πρώτη χρήση. Τοποθέτηση της μπαταρίας Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή της μπα- ταρίας, μέχρι να ασφαλίσει. Αφαίρεση της μπαταρίας Για να αφαιρέσετε την μπαταρία πατήστε τα πλήκτρα απα- σφάλισης και τραβήξτε την μπαταρία έξω. Μην εφαρμόσετε εδώ καμία βία. Ένδειξη της κατάστασης φόρτισης της μπαταρίας Η ένδειξη της κατάστασης φόρτισης της μπαταρίας με ημιπατη- μένο τον διακόπτη On/Off δείχνει για μερικά δευτερόλεπτα την κατάσταση φόρτισης της μπαταρίας. Φωτοδίοδος (LED) Χωρητικότητα Διαρκές φως 3×πράσινο 60–100% Διαρκές φως 2×πράσινο 30–60% Διαρκές φως 1×πράσινο 5–30% Αναβοσβήνον φως 1×πράσινο 0–5% Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμοκρασία Σε περίπτωση χρήσης σύμφωνα με το σκοπό προορισμού το ηλεκτρικό εργαλείο δεν μπορεί να υπερφορτωθεί. Σε περίπτω- ση πολύ ισχυρού φορτίου ή εγκατάλειψης της επιτρεπτής πε- ριοχής θερμοκρασίας της μπαταρίας μειώνεται ο αριθμός των στροφών ή απενεργοποιείται το ηλεκτρικό εργαλείο. Σε περί- πτωση μειωμένου αριθμού στροφών λειτουργεί το ηλεκτρικό εργαλείο ξανά με πλήρη αριθμό στροφών, αφού πρώτα επιτευ- χθεί η επιτρεπτή θερμοκρασία της μπαταρίας ή λειτουργεί με μειωμένο φορτίο. Σε περίπτωση αυτόματης απενεργοποίησης, απενεργοποιήστε το ηλεκτρικό εργαλείο, αφήστε την μπατα- ρία να κρυώσει και ενεργοποιήστε ξανά το ηλεκτρικό εργα-

Υποδείξεις για τον άριστο χειρισμό της μπαταρίας Προστατεύετε την μπαταρία από υγρασία και νερό. Αποθηκεύετε την μπαταρία μόνο σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Μην αφήνετε για παράδειγμα την μπα- ταρία το καλοκαίρι μέσα στο αυτοκίνητο. Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτι- ση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικα-

Προσέξτε στις υποδείξεις απόσυρσης. Συναρμολόγηση u Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτή- ματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίν- δυνος τραυματισμού. Αλλαγή εξαρτημάτων Τοποθέτηση του εξαρτήματος (βλέπεεικόναA) Τοποθετήστε το εξάρτημα μέχρι τέρμα μέσα στην υποδοχή εξαρτήματος(1). Συναρμολόγηση του προσαρτήματος (βλέπεεικόναB) Απομακρύνετε το εξάρτημα. Τοποθετήστε το προσάρτημα στην υποδοχή εξαρτήματος(1). Γυρίστε τον δακτύλιο ρύθμισης(14), μέχρι να ασφαλίσει με το χαρακτηριστικό ήχο. Τοποθέτηση του εξαρτήματος στο προσάρτημα GFA 12-W (βλέπεεικόνα A) Τοποθετήστε το εξάρτημα μέχρι τέρμα μέσα στην υποδοχή εξαρτήματος(1). GFA12-E, GFA12-X (βλέπεεικόναC) Σπρώξτε τον δακτύλιο ασφάλισης προς τα πίσω, εισάγετε το εξάρτημα μέχρι τέρμα στην υποδοχή εξαρτήματος(1) και αφήστε τον δακτύλιο ασφάλισης ξανά ελεύθερο, για να ασφα- λίσετε το εξάρτημα. GFA12-B (βλέπεεικόναD) Ανοίξτε το προσάρτημα τσοκ(11) περιστρέφοντάς το προς τη φορά περιστροφής ➊, μέχρι να μπορεί να τοποθετηθεί το εξάρτημα. Τοποθετήστε το εξάρτημα. Γυρίστε τον δακτύλιο του ταχυτσόκ(11) προς τη φορά περι- στροφής ➋ δυνατά με το χέρι. Το τσοκ ασφαλίζεται έτσι αυ-

1 609 92A 9US | (10.10.2024) Bosch Power ToolsΕλληνικά | 87 Για να λύσετε την ασφάλιση και να αφαιρέσετε το εξάρτημα, ξεβιδώστε τον δακτύλιο του?? προσσρτήματος τσοκ προς τη φορά περιστροφής. Περιστροφή του προσαρτήματος GFA12-E, GFA12-W (βλέπεεικόναE) Τραβήξτε το προσάρτημα προς τα εμπρός. Γυρίστε το προσάρ- τημα. Το προσάρτημα ασφαλίζει σε 16 θέσεις, κατανεμημένες σε 360°. Επιλέξτε μια θέση βολική για την εργασία. Αφήστε το προσάρτημα ξανά ελεύθερο, για να το ασφαλίσετε. Αποσυναρμολόγηση του προσαρτήματος (βλέπεεικόναF) Απομακρύνετε το εξάρτημα. Απασφαλίστε το προσάρτημα προς την κατεύθυνση και τραβήξτε το έξω από την υποδοχή εξαρτήματος(1). Συνδυασμός των προσαρτημάτων Το προσάρτημα κάθετης γωνιοκεφαλής(13) μπορεί να συν- δυαστεί με κάθε ένα από τα άλλα προσαρτήματα. Τοποθετήστε γι’ αυτό το προσάρτημα κάθετης γωνιοκεφαλής(13) στην υποδοχή εξαρτήματος(1). Γυρίστε τον δακτύλιο ρύθμισης(14), μέχρι να ασφαλίσει με το χαρα- κτηριστικό ήχο. Τοποθετήστε στη συνέχεια ένα από τα άλλα προσαρτήματα στο προσάρτημα κάθετης γωνιοκεφαλής(13). Αναρρόφηση σκόνης/γρεζιών Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η ει- σπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν πα- ρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

Θέση σε λειτουργία Ρύθμιση της φοράς περιστροφής (βλέπε εικόνα G) u Πατήστε τον διακόπτη αλλαγής της φοράς περιστροφής(6) μόνο σε περίπτωση ακινητοποιη- μένου ηλεκτρικού εργαλείου. Με τον διακόπτη αλλαγής φοράς περιστροφής (6) μπορείτε να αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Με πατημένο τον διακόπτη On/Off (7) αυτό, όμως δεν είναι δυνα-

Δεξιόστροφη κίνηση: Για το τρύπημα και το βίδωμα βιδών σπρώξτε το διακόπτη αλλαγής της φοράς περιστροφής (6) προς τα αριστερά μέχρι τέρμα. Αριστερόστροφη κίνηση: Για να λύσετε ή να ξεβιδώσετε βί- δες και παξιμάδια πατήστε τον διακόπτη αλλαγής φοράς περι- στροφής (6) προς τα δεξιά μέχρι τέρμα. Προεπιλογή ροπής στρέψης Με τον ρυθμιστικό δακτύλιο προεπιλογής της ροπής στρέψης(2) μπορείτε να επιλέξετε την απαιτούμενη ροπή στρέψης σε 15 βαθμίδες. Σε περίπτωση σωστής ρύθμισης στα- ματά το εξάρτημα, μόλις η βίδα βιδωθεί ισόπεδα στο υλικό ή επιτευχθεί η ρυθμισμένη ροπή στρέψης. Στη θέση ο συ- μπλέκτης υπερφόρτωσης είναι απενεργοποιημένος, π.χ. για

Επιλέξτε κατά το ξεβίδωμα των βιδών ενδεχομένως μια υψη- λότερη ρύθμιση ή ρυθμίστε στο σύμβολο . Στη θέση επιτυγχάνεται μέγιστη ροπή στρέψης για τρύπη- μα και βίδωμα. Μηχανική επιλογή ταχύτητας u Πατήστε τον διακόπτη επιλογής ταχύτητας (3) μόνο σε περίπτωση ακινητοποιημένου ηλεκτρικού εργαλείου. u Σπρώχνετε τον διακόπτη επιλογής ταχύτητας πάντοτε μέχρι τέρμα. Διαφορετικά μπορεί να υποστεί ζημιά το ηλε- κτρικό εργαλείο. Με τον διακόπτη επιλογής ταχύτητας (3) μπορούν να προεπι- λεγούν 2 περιοχές αριθμού στροφών.

Περιοχή χρήσης 1 Χαμηλή Υψηλή Για βαριές εφαρμο-

π.χ. τρύπημα και βί- δωμα με μεγάλη

2 Υψηλή Χαμηλή για ελαφριές εφαρ-

π.χ. τρύπημα και βί- δωμα με μικρή

Ενεργοποίηση/απενεργοποίηση Για τη θέση σε λειτουργία του ηλεκτρικού εργαλείου πατήστε τον διακόπτη On/Off (7) και κρατήστε τον πατημένο. Το φως εργασίας (9) ανάβει με ελαφρά ή εντελώς πατημένο τον διακόπτη ON/OFF (7) και καθιστά δυνατό το φωτισμό της περιοχής εργασίας σε περίπτωση δυσμενών συνθηκών φωτι-

Το φως εργασίας (9) συνεχίζει να ανάβει, αφού αφεθεί ελεύ- θερος ο διακόπτης On/Off (7) περίπου 10 δευτερόλεπτα. Bosch Power Tools 1 609 92A 9US | (10.10.2024)88 | Ελληνικά Ρύθμιση αριθμού στροφών Μπορείτε να ρυθμίσετε συνεχώς τον αριθμό στροφών του ενεργοποιημένου ηλεκτρικού εργαλείου, ανάλογα με την πίε- ση που ασκείτε στον διακόπτη On/Off (7). Ελαφριά πίεση του διακόπτη On/Off (7) έχει σαν αποτέλεσμα έναν χαμηλό αριθμό στροφών. Οαριθμός στροφών αυξάνει ανάλογα με την αύξηση της πίεσης. Πλήρως αυτόματο κλείδωμα του άξονα (Auto‑Lock) Σε περίπτωση μη πατημένου διακόπτη On/Off (7) κλειδώνεται ο άξονας του δράπανου και έτσι η υποδοχή . Έτσι μπορείτε να βιδώσετε ακόμη και όταν οι μπαταρίες είναι άδειες και να χρησιμοποιήσετε το ηλεκτρικό εργαλείο σαν κα-

Υποδείξεις εργασίας u Τοποθετείτε το ηλεκτρικό εργαλείο μόνο απενεργοποι- ημένο πάνω στη βίδα. Τα περιστρεφόμενα εξαρτήματα μπορεί να γλιστρήσουν. Μετά από εργασία μεγαλύτερης χρονικής διάρκειας με μικρό αριθμό στροφών για να κρυώσει το ηλεκτρικό εργαλείο, πρέπει να το αφήσετε περίπου 3 λεπτά να λειτουργεί στον μέγιστο αριθμό στροφών χωρίς φορτίο. Κατά το τρύπημα σε μέταλλο χρησιμοποιείτε μόνο άψογα, τρο- χισμένα τρυπάνια HSS (HSS = υψηλής ισχύος χάλυβας γρήγο- ρης κοπής). Το πρόγραμμα εξαρτημάτων Bosch εξασφαλίζει την αντίστοιχη ποιότητα. Πριν βιδώσετε μεγάλες, μακριές βίδες σε σκληρά υλικά, πρέπει πρώτα να ανοίξετε μια τρύπα με διάμετρο ίδια μ’ αυτή του πυρήνα του σπειρώματος και βάθος περίπου τα 2/3 του μήκους της βίδας. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτή- ματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίν- δυνος τραυματισμού. u Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής To σέρβις πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch‑pt.com Η ομάδα των συμβούλων χρήσης της Bosch απαντά ευχαρί- στως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά

Σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών ανα- φέρετε οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε εδώ: www.bosch-pt.com/serviceaddresses

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις της νομοθεσίας για τα επικίνδυνα προϊόντα. Οι μπαταρί- ες μπορούν να μεταφερθούν οδικώς από το χρήστη χωρίς άλ- λους όρους. Σε περίπτωση αποστολής από τρίτους (π.χ.: αεροπορικώς ή με εταιρεία μεταφορών), πρέπει να ληφθούν υπόψη οι ειδικές απαιτήσεις σχετικά με τη συσκευασία και τη σήμανση. Κατά την προετοιμασία του υπό αποστολή τεμαχίου πρέπει να ζητη- θεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα

Να αποστέλλετε τις επαναφορτιζόμενες μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Προσέξτε παρακαλώ επίσης ενδεχομένως περαιτέρω εθνικούς κανονισμούς.

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: * Δραπανοκατσά βιδο μπαταρίας Αριθμός ευρετηρίου
