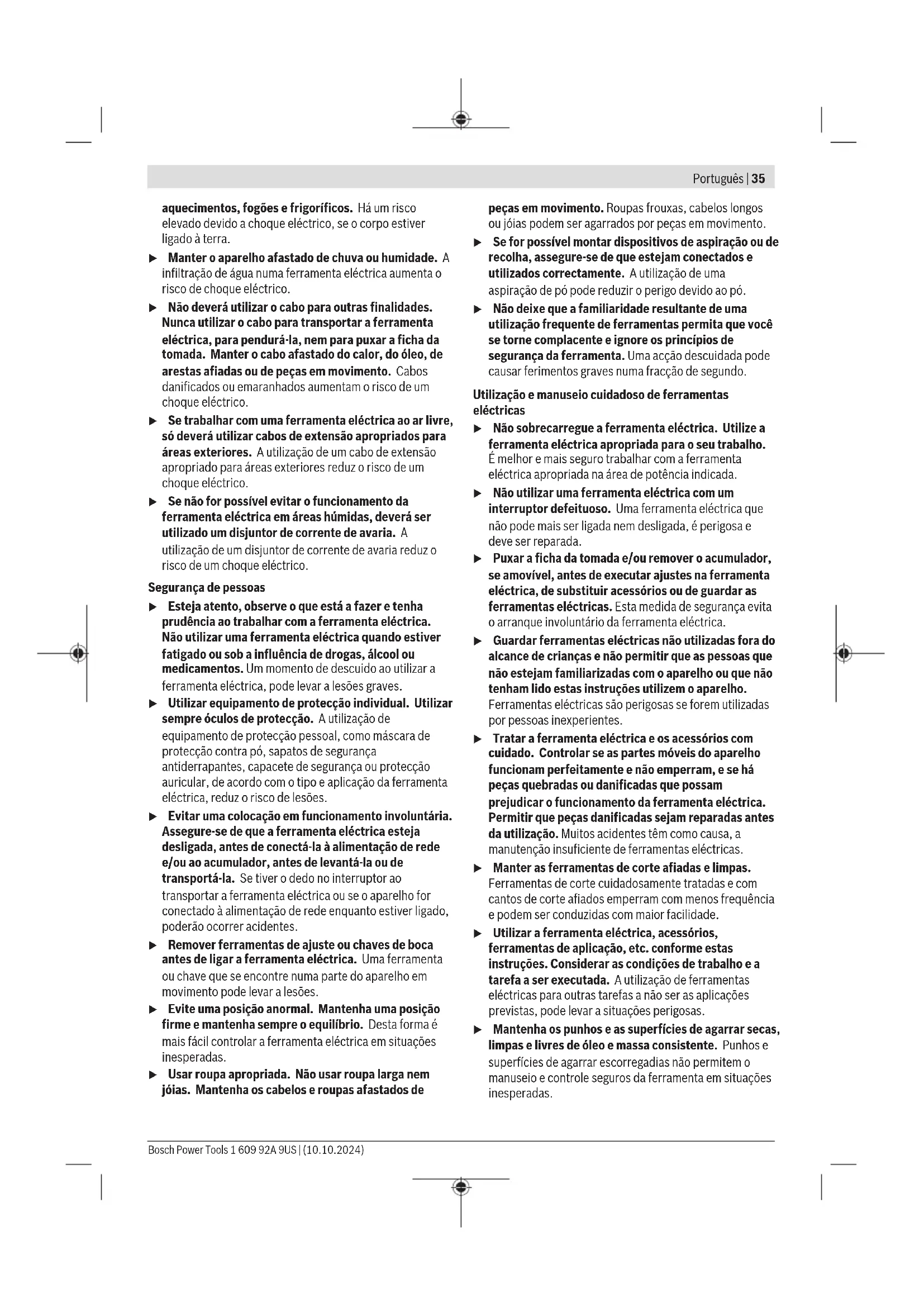

MANUAL DE UTILIZADOR GSR 12V15 FC Professional BOSCH

(6) Comutador do sentido de rotação (7) Interruptor de ligar/desligar (8) Indicador do nível de carga da bateria (9) Luz de trabalho (10) Adaptador porta-bits GFA 12-X

(12) Adaptador excêntrico GFA 12-E

(14) Anel de fixação (15) Punho (superfície do punho isolada) (16) Porta-bits universal

Este acessório não pertence ao volume de fornecimento. Dados técnicos Berbequim/ aparafusador sem fio GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Número de produto 3601JF60..

Tensão nominal V= 12 – – – – Número de rotações em vazio

Binário máx. em materiais macios segundo a norma ISO

Binário máx. em materiais duros segundo a norma ISO

Nm 30 – – – – Ø máx. de perfuração (1.ª/2.ª velocidade) – Madeira – Aço

Ø máximo do parafuso mm 7 – – – – Encabadouro da ferramenta Sextavado interior (¼") Sextavado interior (¼") 1–10 mm Sextavado interior (¼") Sextavado interior (¼") Peso

Temperatura ambiente admissível em funcionamento e durante o armazenamento °C –20...+50 –

medido comGBA 12V 2.0Ah eGBA 12V 6.0Ah. Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac. Informação sobre ruídos/vibrações GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Os valores de emissão de ruído foram determinados de acordo com EN62841-2-1 para o adaptador GFA 12-B. Os valores de emissão de ruído foram determinados de acordo com EN62841-2-2 para GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: Nível de pressão sonora Nível de potência sonora IncertezaK Utilizar proteção auditiva! dB(A) dB(A)

Valores totais de vibração a

(soma dos vetores das três direções) e incertezaK determinada segundo EN62841-2-1 para o adaptador GFA 12-B. Valores totais de vibração a

(soma dos vetores das três direções) e incertezaK determinada segundo EN62841-2-2 para GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Furar metal:

< 2,5 1,5 < 2,5 1,5 O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações. O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho. Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas 1 609 92A 9US | (10.10.2024) Bosch Power ToolsPortuguês | 39 elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho. Bateria Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica. Carregar a bateria u Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica. Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização. Colocar a bateria Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada. Retirar a bateria Para retirar a bateria, pressione as respetivas teclas de desbloqueio e puxe a bateria para fora. Não empregue força. Indicador do nível de carga da bateria O indicador do nível de carga da bateria indica o nível de carga da bateria se pressionar parcialmente o interruptor de ligar/desligar durante alguns segundos. LED Capacidade Luz permanente 3× verde 60–100% Luz permanente 2× verde 30–60% Luz permanente 1× verde 5–30% Luz intermitente 1× verde 0–5% Indicador da proteção contra sobrecarga Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura permitida para a bateria, a número de rotações é reduzido ou a ferramenta desliga-se. No caso de um número de rotações reduzido, a ferramenta elétrica só volta ao número de rotações plenas depois de atingida a temperatura da bateria permitida. Em caso de desligamento automático, desligue a ferramenta elétrica, deixe a bateria arrefecer e depois volte a ligar a ferramenta elétrica. Indicações sobre o manuseio ideal da bateria Proteger a bateria contra humidade e água. Armazene a bateria apenas na faixa de temperatura de −20°C a 50°C. Por exemplo, não deixe a bateria dentro do automóvel no verão. Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída. Observe as indicações sobre a eliminação de forma ecológica. Montagem u Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. Troca de ferramenta Colocar a ferramenta de trabalho (ver figura A) Insira a ferramenta de trabalho até ao batente no encabadouro da ferramenta (1). Montar o adaptador (ver figura B) Retire a ferramenta de trabalho. Insira o adaptador no encabadouro da ferramenta (1). Rode o anel de fixação (14), até este encaixar de forma audível. Inserir a ferramenta de trabalho no adaptador GFA 12-W (ver figura A) Insira a ferramenta de trabalho até ao batente no encabadouro da ferramenta (1). GFA12-E, GFA12-X (verfigura C) Empurre a bucha de travamento para trás, insira a ferramenta de trabalho até ao batente no encabadouro da ferramenta(1) e solte novamente a bucha de travamento para fixar a ferramenta de trabalho. GFA12-B (verfiguraD) Abra o adaptador de bucha(11) rodando no sentido de rotação ➊, até ser possível inserir a ferramenta de trabalho. Introduza a ferramenta de trabalho. Aperte bem à mão a bucha do adaptador de bucha(11) no sentido de rotação ➋. A bucha fica assim automaticamente bloqueada. Para soltar o travamento e retirar a ferramenta de trabalho, rode a bucha do adaptador de bucha no sentido de rotação. Rodar o adaptador GFA12-E, GFA12-W (verfiguraE) Puxe o adaptador para a frente. Rode o adaptador. O adaptador engata em 16 posições distribuídas por 360°. Seleciona uma boa posição para trabalhar. Solte novamente o adaptador para o travar. Desmontar o adaptador (ver figura F) Retire a ferramenta de trabalho. Desbloqueie o adaptador no sentido e puxe-o para fora do encabadouro da ferramenta (1). Combinar adaptadores O adaptador de ângulo reto(13) pode ser combinado com cada um dos outros adaptadores. Para o efeito, insira o adaptador de ângulo reto(13) no encabadouro da ferramenta(1). Rode o anel de fixação(14), até este encaixar de forma audível. Em Bosch Power Tools 1 609 92A 9US | (10.10.2024)40 | Português seguida, coloque um dos outros adaptadores no adaptador de ângulo reto(13). Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento Ajustar o sentido de rotação (ver figura G) u Acione o comutador do sentido de rotação (6) apenas com a ferramenta elétrica parada. Com o comutador de sentido de rotação (6) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (7) isto no entanto não é possível. Rotação à direita: Para furar e apertar parafusos prima o comutador do sentido de rotação (6) completamente para a esquerda. Rotação à esquerda: para soltar ou retirar os parafusos pressione o conversor do sentido de rotação (6) para trás até ao batente. Pré-selecionar o binário Com o anel de ajuste da pré-seleção do binário(2) pode pré- selecionar o binário necessário em 15 níveis. Com o ajuste certo, a ferramenta de trabalho é parada, assim que parafuso esteja aparafusado à face com o material ou seja atingido o binário ajustado. Na posição a embraiagem de segurança por desengate está desativada, p. ex. para furar. Ao desaparafusar parafusos, selecione um ajuste maior ou coloque no símbolo . Na posição é alcançado o binário máximo para furar e aparafusar. Regulação mecânica da velocidade u Acione o seletor de velocidade (3) apenas com a ferramenta elétrica parada. u Sempre empurrar o seletor de velocidade até o fim. Caso contrário é possível que a ferramenta elétrica seja danificada. Com o seletor de velocidade (3) podem ser pré- selecionados 2 regimes de rotações. Posição seletor de mudanças (3) Número

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à: * Berbequim/ aparafusador sem fio N.° do produto
