BEDIENUNGSANLEITUNG GSR 12V15 FC Professional BOSCH

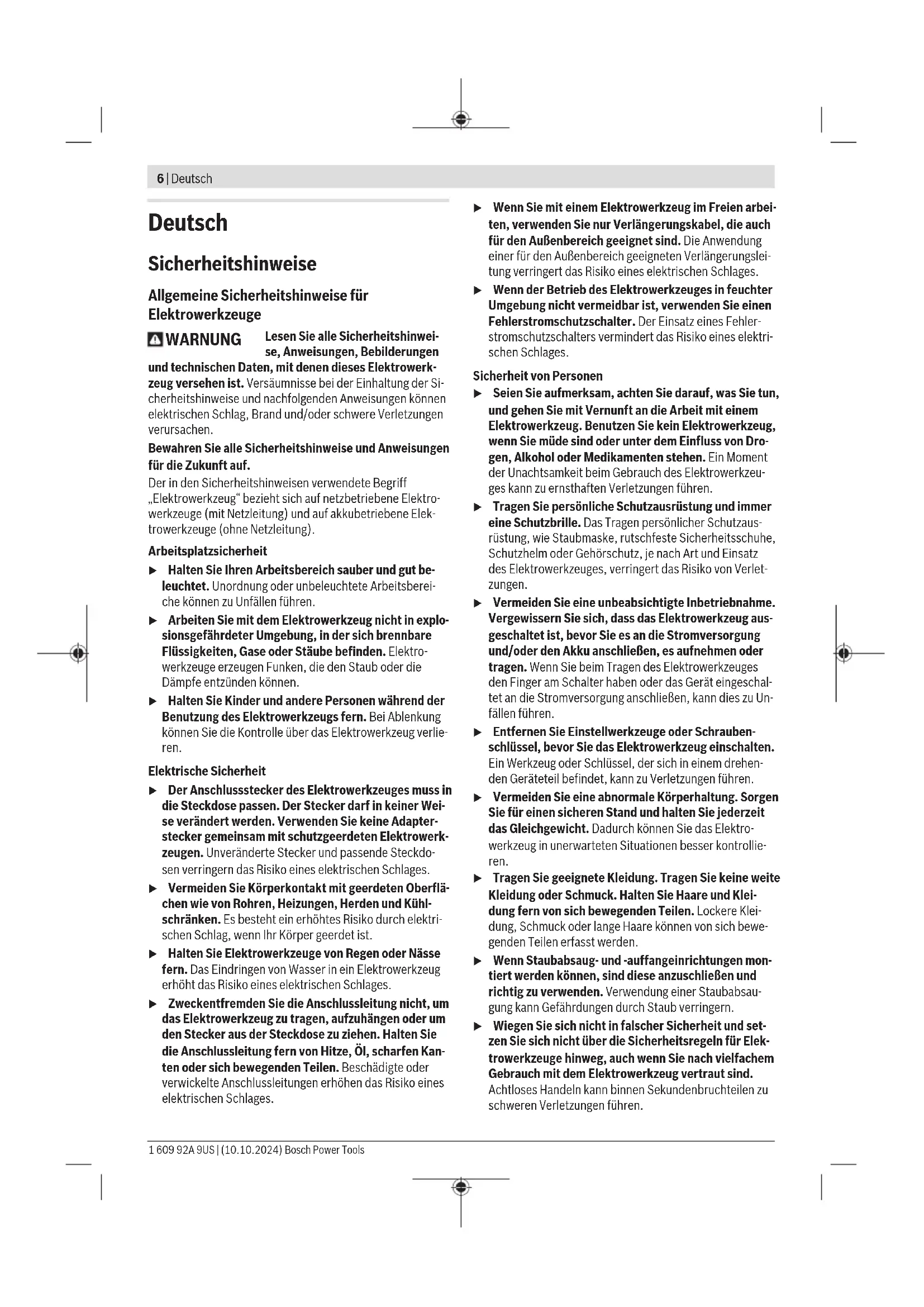

(11) (14) Bosch Power Tools 1 609 92A 9US | (10.10.2024)6 | Deutsch Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsDeutsch | 7 Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen. u Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. u Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzli- che ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. u Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. u Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. u Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außer- halb des in der Betriebsanleitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. u Warten Sie niemals beschädigte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für Schrauber Sicherheitshinweise für alle Arbeiten u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Gerä- teteile unter Spannung setzen und zu einem elektrischen Schlag führen. Sicherheitshinweise bei Verwendung langer Bohrer u Arbeiten Sie auf keinen Fall mit einer höheren Dreh- zahl als der für den Bohrer maximal zulässigen Dreh- zahl. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. u Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. u Üben Sie keinen übermäßigen Druck und nur in Längs- richtung zum Bohrer aus. Bohrer können verbiegen und Bosch Power Tools 1 609 92A 9US | (10.10.2024)8 | Deutsch dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen. Zusätzliche Sicherheitshinweise u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. u Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Re- aktionsmomente gefasst, die einen Rückschlag verur- sachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbei- tenden Werkstück verkantet. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung. u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzzeitig hohe Re- aktionsmomente auftreten. u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su- chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. u Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem in- ternen Kurzschluss kommen und der Akku brennen, rau- chen, explodieren oder überhitzen. u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Über- lastung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be- steht Explosions- und Kurzschlussgefahr. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Das Elektrowerkzeug kann mit einem Rechtwinkelaufsatz (GFA 12-W), Exzenteraufsatz (GFA 12-E), Bithalteraufsatz (GFA 12-X) oder Bohrfutteraufsatz (GFA 12-B) verwendet werden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik- seite. (1) Werkzeugaufnahme (2) Einstellring Drehmomentvorwahl (3) Gangwahlschalter (4) Akku-Entriegelungstaste (2x) (5) Akku

(6) Drehrichtungsumschalter (7) Ein-/Ausschalter (8) Akku-Ladezustandanzeige (9) Arbeitslicht (10) Bithalteraufsatz GFA 12-X

(11) Bohrfutteraufsatz GFA 12-B

(12) Exzenteraufsatz GFA 12-E

(13) Rechtwinkelaufsatz GFA 12-W

(14) Feststellring (15) Handgriff (isolierte Grifffläche) (16) Universalbithalter

Dieses Zubehör gehört nicht zum Standard-Lieferumfang. Technische Daten Akku-Bohrschrauber GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Sachnummer 3601JF60..

Nennspannung V= 12 – – – – Leerlaufdrehzahl

0–1300 – – – – max. Drehmoment weicher Schraubfall nach ISO 5393

max. Drehmoment harter Schraubfall nach ISO 5393

max. Schrauben-Ø mm 7 – – – – Werkzeugaufnahme Innensechskant

0,1 0,2 0,3 0,3 empfohlene Umge- bungstemperatur beim Laden °C 0... +35 –

erlaubte Umgebungs- temperatur beim Be- trieb und bei Lagerung °C –20... +50 –

empfohlene Akkus GBA 12V... – – – – empfohlene Ladegerä-

gemessen bei 20−25°C mit Akku GBA 12V 4.0Ah. B) abhängig vom verwendeten Akku

gemessen mit GBA 12V 2.0Ah und GBA 12V 6.0Ah. Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Geräusch-/Vibrationsinformation GSR 12V-15 FC GFA 12-X GFA 12-B GFA 12-E GFA 12-W Geräuschemissionswerte ermittelt entsprechend EN62841-2-1 für den Aufsatz GFA 12-B. Geräuschemissionswerte ermittelt entsprechend EN62841-2-2 für GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! dB(A) dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und UnsicherheitK ermittelt entsprechend EN62841-2-1 für den Aufsatz GFA 12-B. Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und UnsicherheitK ermittelt entsprechend EN62841-2-2 für GSR 12V-15 FC, GFA 12-X, GFA 12-E, GFA 12-W. Bohren in Metall:

< 2,5 1,5 < 2,5 1,5 Bosch Power Tools 1 609 92A 9US | (10.10.2024)10 | Deutsch Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Akku Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen. Akku laden u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt. Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig auf. Akku einsetzen Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist. Akku entnehmen Zur Entnahme des Akkus drücken Sie die Akku-Entriege- lungstasten und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an. Akku-Ladezustandsanzeige Die Akku-Ladezustandsanzeige zeigt bei halb gedrücktem Ein-/Ausschalter für einige Sekunden den Ladezustand des Akkus an. LED Kapazität Dauerlicht 3× grün 60–100% Dauerlicht 2× grün 30–60% Dauerlicht 1× grün 5–30% Blinklicht 1× grün 0–5% Temperaturabhängiger Überlastschutz Bei bestimmungsgemäßem Gebrauch kann das Elektrowerk- zeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Drehzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Drehzahl läuft das Elektrowerkzeug erst nach Erreichen der zulässigen Akkutemperatur oder bei verringer- ter Belastung wieder mit voller Drehzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus, lassen den Akku abkühlen und schalten das Elektrowerkzeug wie- der ein. Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Au- to liegen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Werkzeugwechsel Einsatzwerkzeug einsetzen (siehe Bild A) Setzen Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme (1) ein. Aufsatz montieren (siehe Bild B) Entfernen Sie das Einsatzwerkzeug. Stecken Sie den Aufsatz in die Werkzeugaufnahme (1). Dre- hen Sie den Feststellring (14), bis er hörbar einrastet. Einsatzwerkzeug in den Aufsatz einsetzen GFA 12-W (siehe Bild A) Setzen Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme (1) ein. GFA 12-E, GFA 12-X (siehe Bild C) Schieben Sie die Verriegelungshülse nach hinten, führen Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugauf- nahme (1) und lassen Sie die Verriegelungshülse wieder los, um das Einsatzwerkzeug zu arretieren. 1 609 92A 9US | (10.10.2024) Bosch Power ToolsDeutsch | 11 GFA 12-B (siehe Bild D) Öffnen Sie den Bohrfutteraufsatz (11) durch Drehen in Drehrichtung ➊, bis das Einsatzwerkzeug eingesetzt werden kann. Setzen Sie das Einsatzwerkzeug ein. Drehen Sie die Hülse des Bohrfutteraufsatzes (11) in Dreh- richtung ➋ von Hand kräftig zu. Das Bohrfutter wird dadurch automatisch verriegelt. Um die Verriegelung zu lösen und das Einsatzwerkzeug zu entfernen, drehen Sie die Hülse des Bohrfutteraufsatzes in Drehrichtung auf. Aufsatz drehen GFA 12-E, GFA 12-W (siehe Bild E) Ziehen Sie den Aufsatz nach vorne. Drehen Sie den Aufsatz. Der Aufsatz rastet in 16 Positionen auf 360° verteilt ein. Wählen Sie eine für die Arbeit günstige Position. Lassen Sie den Aufsatz wieder los, um ihn zu arretieren. Aufsatz demontieren (siehe Bild F) Entfernen Sie das Einsatzwerkzeug. Entriegeln Sie den Aufsatz in Richtung und ziehen Sie ihn von der Werkzeugaufnahme (1) ab. Aufsätze kombinieren Der Rechtwinkelaufsatz (13) lässt sich mit jedem der ande- ren Aufsätze kombinieren. Stecken Sie dafür den Rechtwinkelaufsatz (13) in die Werk- zeugaufnahme (1). Drehen Sie den Feststellring(14), bis er hörbar einrastet. Bringen Sie anschließend einen der ande- ren Aufsätze am Rechtwinkelaufsatz (13) an. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Betrieb Inbetriebnahme Drehrichtung einstellen (siehe Bild G) u Betätigen Sie den Drehrichtungsumschalter (6) nur bei Stillstand des Elektrowerkzeuges. Mit dem Drehrichtungsumschalter (6) können Sie die Dreh- richtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter (7) ist dies jedoch nicht möglich. Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter (6) nach links bis zum Anschlag durch. Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter (6) nach rechts bis zum Anschlag durch. Drehmoment vorwählen Mit dem Einstellring Drehmomentvorwahl (2) können Sie das benötigte Drehmoment in 15 Stufen vorwählen. Bei rich- tiger Einstellung wird das Einsatzwerkzeug gestoppt, sobald die Schraube bündig in das Material eingedreht ist bzw. das eingestellte Drehmoment erreicht ist. In Position ist die Überrastkupplung deaktiviert, z. B. zum Bohren. Wählen Sie beim Herausdrehen von Schrauben eventuell ei- ne höhere Einstellung bzw. stellen Sie auf das Symbol . In Position wird das maximale Drehmoment zum Bohren und Schrauben erreicht. Mechanische Gangwahl u Betätigen Sie den Gangwahlschalter (3) nur bei Still- stand des Elektrowerkzeuges. u Schieben Sie den Gangwahlschalter immer bis zum Anschlag. Das Elektrowerkzeug kann sonst beschädigt werden. Mit dem Gangwahlschalter (3) können 2 Drehzahlbereiche vorgewählt werden. Position Gangwahl- schalter (3) Drehzahl Drehmo- ment Anwendungsbe- reich 1 Niedrig Hoch Für schwere An- wendungen: z.B. Bohren und Schrauben mit großem Durchmes- ser 2 Hoch Niedrig Für leichte Anwen- dungen: z.B. Bohren und Schrauben mit klei- nem Durchmesser Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (7) und halten Sie ihn gedrückt. Das Arbeitslicht (9) leuchtet bei leicht oder vollständig ge- drücktem Ein-/Ausschalter (7) und ermöglicht das Ausleuch- ten des Arbeitsbereiches bei ungünstigen Lichtverhältnis- sen. Das Arbeitslicht (9) leuchtet nach Loslassen des Ein-/Aus- schalters (7) ca. 10 Sekunden lang nach. Bosch Power Tools 1 609 92A 9US | (10.10.2024)12 | Deutsch Drehzahl einstellen Sie können die Drehzahl des eingeschalteten Elektrowerk- zeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter (7) eindrücken. Leichter Druck auf den Ein-/Ausschalter (7) bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl. Vollautomatische Spindelarretierung (Auto-Lock) Bei nicht gedrücktem Ein-/Ausschalter (7) wird die Bohr- spindel und damit die Aufnahme arretiert. Dies ermöglicht das Eindrehen von Schrauben auch bei ent- ladenem Akku bzw. das Verwenden des Elektrowerkzeuges als Schraubendreher. Arbeitshinweise u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube auf. Sich drehende Einsatzwerkzeuge kön- nen abrutschen. Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maxi- maler Drehzahl im Leerlauf drehen lassen. Verwenden Sie beim Bohren in Metall nur einwandfreie, ge- schärfte HSS-Bohrer (HSS=Hochleistungs-Schnellschnitt- stahl). Entsprechende Qualität garantiert das Bosch-Zube- hör-Programm. Vor dem Eindrehen größerer, längerer Schrauben in harte Werkstoffe sollten Sie mit dem Kerndurchmesser des Gewin- des auf etwa 2/3 der Schraubenlänge vorbohren. Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711)40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711)40040460 Fax: (0711)40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die empfohlenen Li-Ionen-Akkus unterliegen den Anforde- rungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batte- rien nicht in den Hausmüll! Nur für EU-Länder: Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- 1 609 92A 9US | (10.10.2024) Bosch Power ToolsEnglish | 13 tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Akku- Bohrschrauber Sachnummer
