РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CCSSL60 V-ZUG

Символы, используемые в настоящей инструкции .....7

Буквы в скобках ....7

Устранение неполадок и ремонт ....7

БЕЗОПАСНОСТЬ 7

Важнейшие предупреждения по обеспечению безопасности .....7

Использование по назначению ....7

Инструкция по эксплуатации ....8

ОПИСАНИЕ 8

Описание прибора ....8

Описание панели управления ....8

Описание молочного контейнера и принадлежностей .....8

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА 8

Подключение прибора 9

УТИЛИЗАЦИЯ....9

ВСТРАИВАНИЕ ПРИБОРА В МЕБЕЛЬ .....9

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ ПРИБОРА ..... 12

ВКЛЮЧЕНИЕ И ПРОГРЕВАНИЕ 12

ПРИГОТОВЛЕНИЕ КОФЕ ИЗ КОФЕЙНЫХ ЗЕРЕН ..... 12

ИЗМЕНЕНИЕ КОЛИЧЕСТВА КОФЕ В ЧАШКЕ .....13

Программирование количества ....13

РЕГУЛИРОВКА КОФЕМОЛКИ 13

ПРИГОТОВЛЕНИЕ ЭСПРЕССО ИЗ МОЛОТОГО КОФЕ

(ВМЕСТО КОФЕЙНЫХ ЗЕРЕН).... 14

НАЛИВ ГОРЯЧЕЙ ВОДЫ.... 14

ИЗМЕНЕНИЕ КОЛИЧЕСТВА ГОРЯЧЕЙ ВОДЫ ...... 14

ПРИГОТОВЛЕНИЕ КАПУЧИНО 14

ИЗМЕНЕНИЕ КОЛИЧЕСТВА МОЛОКА И КОФЕ

ДЛЯ КАПУЧИНО ....15

ПРИГОТОВЛЕНИЕ МОЛОЧНОГО МАКИАТО ИЛИ КОФЕ

С МОЛОКОМ.... 15

ИЗМЕНЕНИЕ КОЛИЧЕСТВА КОФЕ И МОЛОКА ДЛЯ

МОЛОЧНОГО МАКИАТО И КОФЕ С МОЛОКОМ ...... 15

ОЧИСТКА 16

Очистка аппарата....16

Очистка контейнера для кофейных отходов ....16

Очистка поддона для сбора воды ....16

Очистка резервуара для воды ....16

Очистка дозаторов ....16

Очистка воронки для засыпания молотого кофе ....16

Очистка внутренних отсеков кофейного аппарата ....16

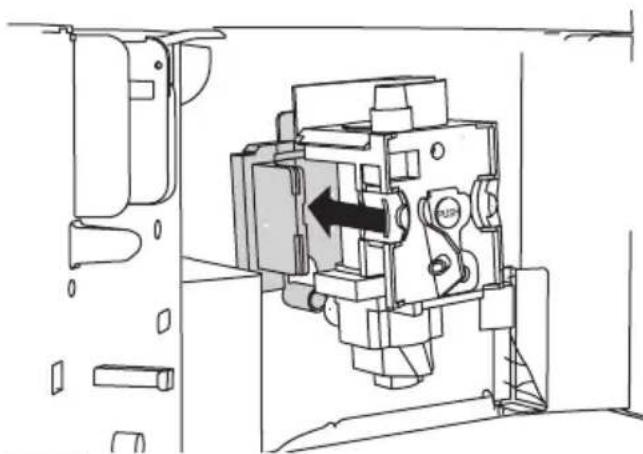

Очистка заварочного блока ....16

Очистка молочного контейнера .....17

ПАРАМЕТРЫ МЕНЮ.... 17

Ополаскивание ....18

Настройка языка ....18

Экономия энергии ....18

Установка времени ....18

Автоматическое включение ....18

Автовыключение (режим ожидания) 19

Настройка температуры....19

Настройка жесткости воды ....19

Функция статистики ....19

Заводские параметры (восстановление)....19

Удаление накипи ....19

ВЫКЛЮЧЕНИЕ ПРИБОРА .....20

ТЕХНИЧЕСКИЕ ДАННЫЕ .....20

СООБЩЕНИЯ НА ДИСПЛЕЕ.... 21

УСТРАНЕНИЕ НЕПОЛАДОК 22

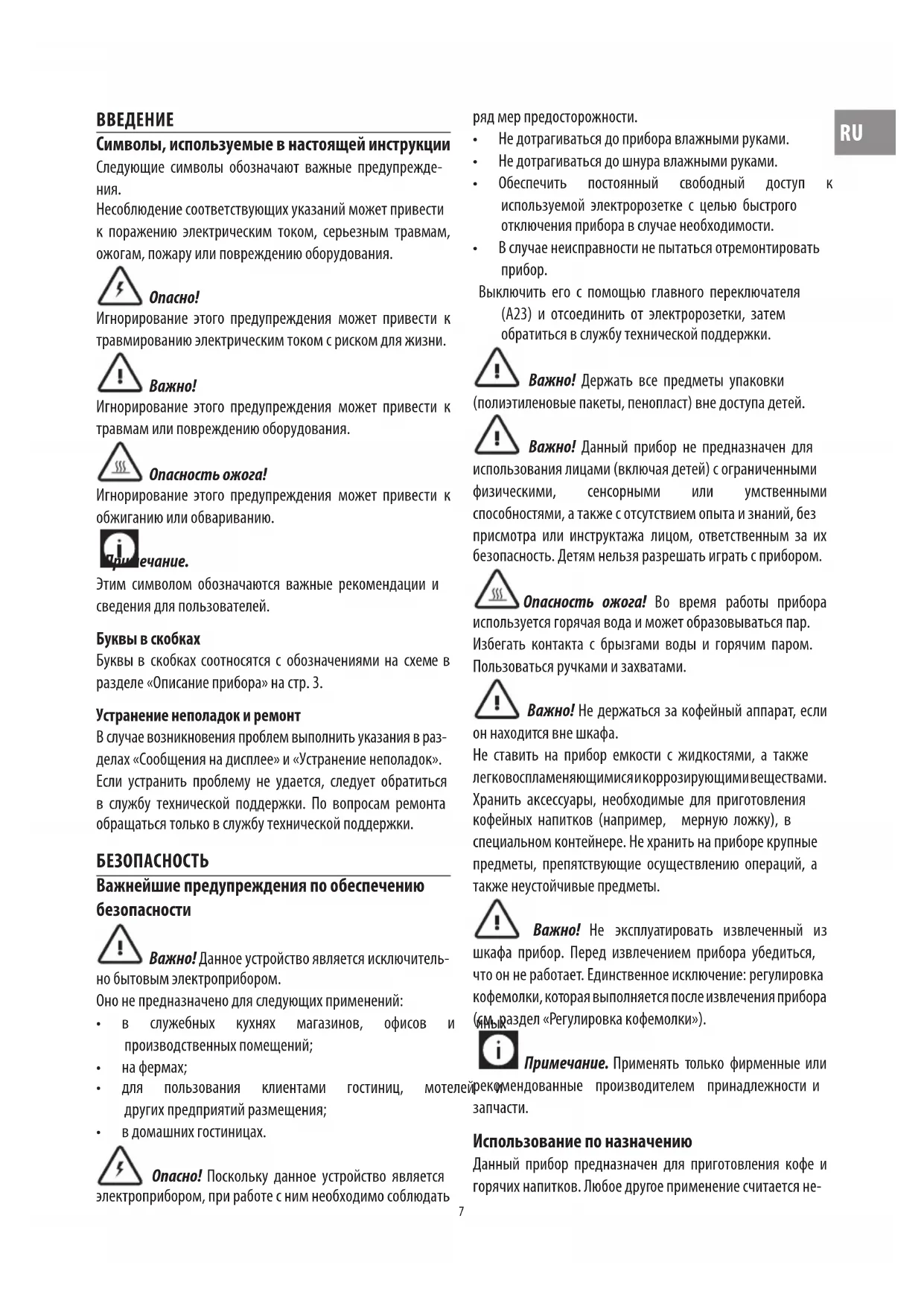

ВВЕДЕНИЕ

Символы, используемые в настоящей инструкции

Следующие символы обозначают важные предупреждения.

Несоблюдение соответствующих указаний может привести к поражению электрическим током, серьезным травмам, ожогам, пожару или повреждению оборудования.

Опасно!

Игнорирование этого предупреждения может привести к травмированию электрическим током с риском для жизни.

Важно!

Игнорирование этого предупреждения может привести к травмам или повреждению оборудования.

Опасность ожога!

Игнорирование этого предупреждения может привести к обжиганию или обвариванию.

ечание.

Этим символом обозначаются важные рекомендации и сведения для пользователей.

Буквы в скобках

Буквы в скобках соотносятся с обозначениями на схеме в разделе «Описание прибора» на стр. 3.

Устранение неполадок и ремонт

В случае возникновения проблем выполнить указания в разделах «Сообщения на дисплее» и «Устранение неполадок».

Если устранить проблему не удается, следует обратиться в службу технической поддержки. По вопросам ремонта обращаться только в службу технической поддержки.

БЕЗОПАСНОСТЬ

Важнейшие предупреждения по обеспечению безопасности

Важно! Данное устройство является исключитель- но бытовым электроприбором.

Оно не предназначено для следующих применений:

• в служебных кухнях магазинов, офисов и производственных помещений;
• на фермах;
• для пользования клиентами гостиниц, других предприятий размещения;
• в домашних гостиницах.

Опасно! Поскольку данное устройство является электроприбором, при работе с ним необходимо соблюдать

ряд мер предосторожности.

• Не дотрагиваться до прибора влажными руками.
• Не дотрагиваться до шнура влажными руками.
- Обеспечить постоянный свободный доступ к используемой электророзетке с целью быстрого отключения прибора в случае необходимости.
- В случае неисправности не пытаться отремонтировать прибор.

Выключить его с помощью главного переключателя (A23) и отсоединить от электророзетки, затем обратиться в службу технической поддержки.

Важно! Держать все предметы упаковки

(полиэтиленовые пакеты, пенопласт) вне доступа детей.

Важно! Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с отсутствием опыта и знаний, без присмотра или инструктажа лицом, ответственным за их безопасность. Детям нельзя разрешать играть с прибором.

Опасность ожога! Во время работы приборауется горячая вода и может образовываться пар. Избегать контакта с брызгами воды и горячим паром. Пользоваться ручками и захватами.

Важно! Не держаться за кофейный аппарат, если ится вне шкафа.

Не ставить на прибор емкости с жидкостями, а также легковоспламеняющимисяикоррозирующимивеществами. Хранить аксессуары, необходимые для приготовления кофейных напитков (например, мерную ложку), в специальном контейнере. Не хранить на приборе крупные предметы, препятствующие осуществлению операций, а также неустойчивые предметы.

Важно! Не эксплуатировать извлеченный из прибор. Перед извлечением прибора убедиться, не работает. Единственное исключение: регулировка ки, которая выполняется после извлечения прибора цел «Регулировка кофемолки»).

Примечание. Применять только фирменные или йрекомендованные производителем принадлежности и запчасти.

Использование по назначению

Данный прибор предназначен для приготовления кофе и горячих напитков. Любое другое применение считается не-

допустимым.

Данный прибор не предназначен для коммерческого использования.

Производитель не несет ответственности за ущерб, связанный с недопустимым использованием прибора.

Прибор можно устанавливать на встроенную СВЧ-печь, если она оснащена вентилятором в задней части (макс. мощность микроволн — 3 кВт).

Инструкция по эксплуатации

Перед началом эксплуатации прибора внимательно ознакомиться с настоящей инструкцией по эксплуатации.

• Сохранить данную инструкцию по эксплуатации.
- Невыполнение указаний настоящей инструкции по эксплуатации может привести к ожогам или повреждению оборудования.

Производитель не несет ответственности за ущерб, связанный с невыполнением указаний настоящей инструкции по эксплуатации.

Примечание. Данный прибор оснащен вентилятором.

Вентилятор включается каждый раз при наливе кофе, пара или горячей воды.

Он отключается автоматически через несколько минут.

ОПИСАНИЕ

Описание прибора

(стр. 3 - A)

A1. Лоток для чашек
A2. Сервисная дверца
A3. Шланг для кофе
A4. Контейнер для кофейных отходов
A5. Заварочный блок
A6. Подсветка лотка для чашек
A7. Кнопка Вкл./Выкл./Режим ожидания
A8. Панель управления
A9. Поддон
A10. Сопло для горячей воды и пара
A11. Разъем IEC
A12. Резервуар для воды
A13. Дозатор кофе (регулируемый по высоте)
A14. Поддон для сбора воды
A15. Крышка контейнера для кофейных зерен
A16. Контейнер для кофейных зерен
A17. Регулятор степени помола
A19. Мерная ложка
A20. Мерное отделение
A21. Воронка для засыпания молотого кофе
A22. Кабель питания

A18. Крышка воронки для засыпания молотого кофе

A23. Главный переключатель

Описание панели управления

(стр. 3 - В)

В1. Дисплей: отображение инструкций для пользователя.
В2. Кнопка для выбора кофейного вкуса.
В3. Кнопка 📄 для выбора типа кофе (эспрессо, кофе, большая чашка кофе)
В4. Кнопка 🐎. приготовление одной чашки кофе и подтверждение выбранного варианта.

B5. Кнопка 📄приготовление двух чашек кофе и прокручивание меню назад.

В6. Кнопка 🚙️: налив горячей воды и прокручивание меню вперед.

В7. Кнопка P / ESC: включение и отключение режима настройки для параметра меню и выход из выбранного режима.

B8. Кнопка 📄: приготовление капучино (cappuccino).

B9. Кнопка 📋 приготовление молочного макиато (latte macchiato).

B10. Кнопка 📌: приготовление кофе с молоком (caffelatte)

Описание молочного контейнера и принадлежностей

(стр. 3 - C)

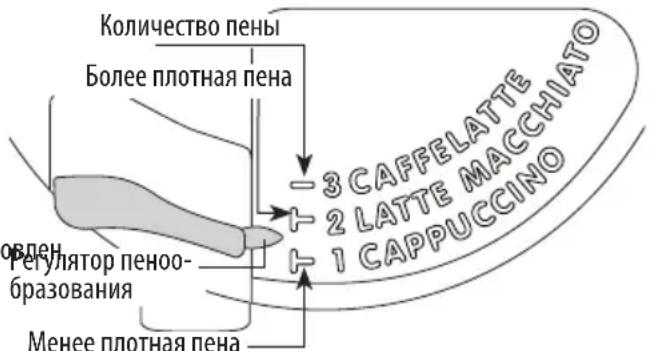

C1. Регулятор пенообразования
C2. Ручка молочного контейнера
C3. Кнопка CLEAN (Очистка)
C4. Молочный шланг
C5. Дозатор вспененного молока
С6. Вспениватель молока
C7. Дозатор горячей воды

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

Проверка прибора

После извлечения из упаковки убедиться в целостности и исправности прибора, а также в наличии всех принадлежностей.

Не эксплуатировать прибор при наличии видимых повреждений.

Обратиться в службу технической поддержки.

Установка прибора

Важно!

• Установка прибора должна производиться квалифицированным специалистом в соответствии с действующим законодательством соответствующей страны (см. раздел «Встраивание прибора в мебель»).
• Предметы упаковки (полиэтиленовые пакеты, пенопласт и пр.) следует держать вне доступа детей.
  • Не устанавливать прибор в помещениях, где

температура воздуха может опускаться до 0°C и ниже.

- Как можно быстрее отрегулировать жесткость в соответствии с указаниями в разделе «Настройка жесткости воды».

Подключение прибора

Опасно! Убедиться, что напряжение электросети соответствует значению, указанному на заводской табличке на днище прибора.

Подключить прибор к надежно заземленной и правильно монтированной электророзетке с силой тока не менее 10А. Если тип розетки не соответствует типу штекера прибора, обеспечить замену розетки на розетку нужного типа квалифицированным специалистом.

В соответствии с требованиями директив по обеспечению безопасности должен быть установленOmниполярный переключатель с зазором между контактами не менее 3 мм.

Не применять разветвители и удлинители.

Важно! Электроцепь должна включать защитные реле, соответствующие требованиям к монтажу электросетей местного законодательства.

ВСТРАИВАНИЕ ПРИБОРА В МЕБЕЛЬ

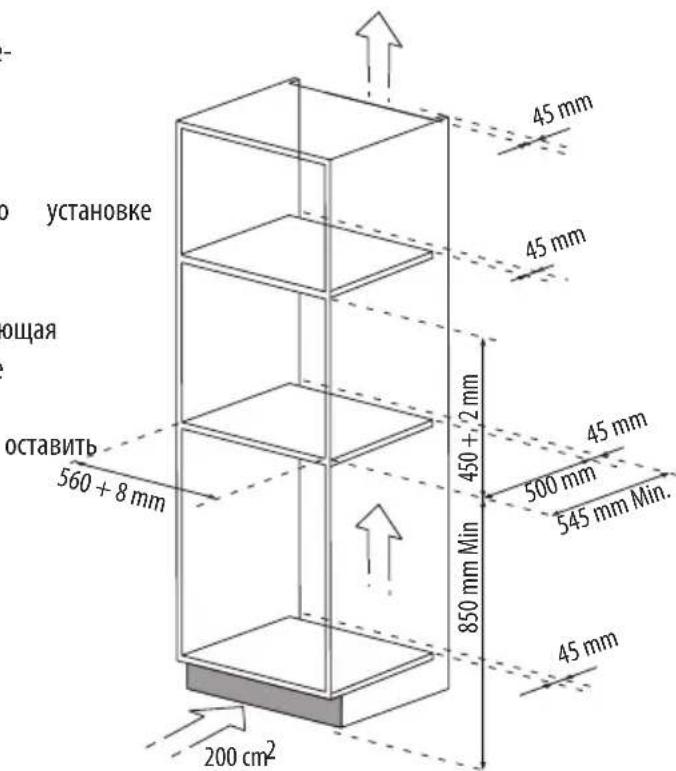

Для правильной установки прибора проверить соблюдение требований к минимальным расстояниям.

Кофейный аппарат следует устанавливать в вертикальный шкаф, который должен быть жестко прикреплен к стене специальными скобами.

Важно!

• Важно! При проведении любых работ по установке и обслуживанию прибор должен быть отключен от электросети.
• Кухонная мебель, непосредственно примыкающая к прибору, должна быть теплоустойчивой (не менее 65°C).
  • Для обеспечения достаточной вентиляции зазор под шкафом (см. расстояния на рисунке).

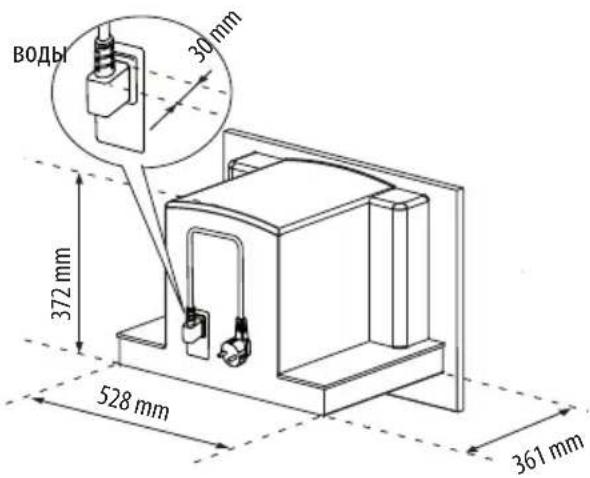

ВОДЫ 30 mm 372 mm 528 mm 361 mm

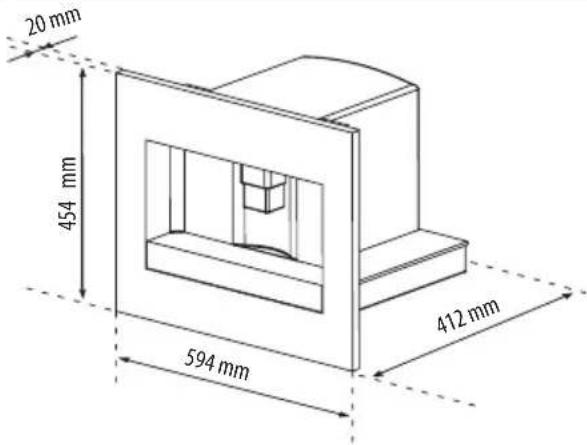

H 454 MM

20 mm 454 mm 594 mm 412 mm

установке ошая оставить 560 + 8 mm 200 cm² 45 mm 45 mm 450 + 2 mm 45 mm 500 mm 545 mm Min. 850 mm Min 45 mm

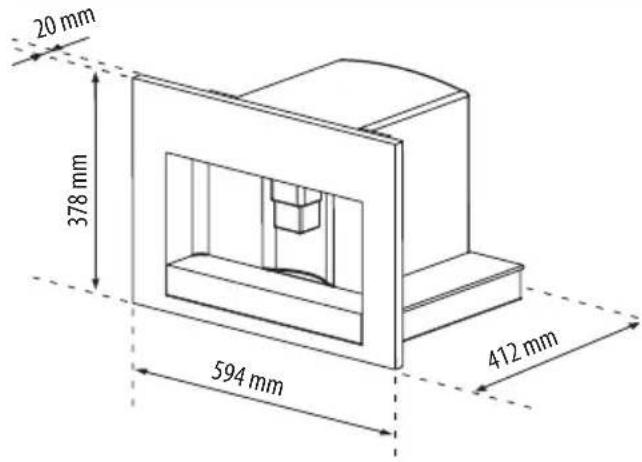

h 378 MM

20 mm 378 mm 594 mm 412 mm

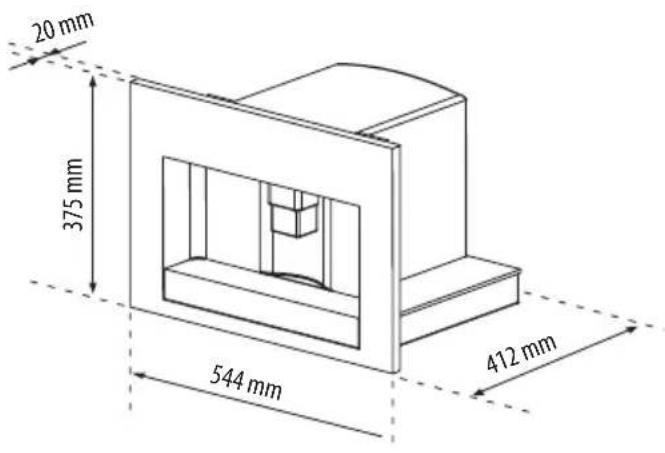

h 375 MM

20 mm 375 mm 544 mm 412 mm

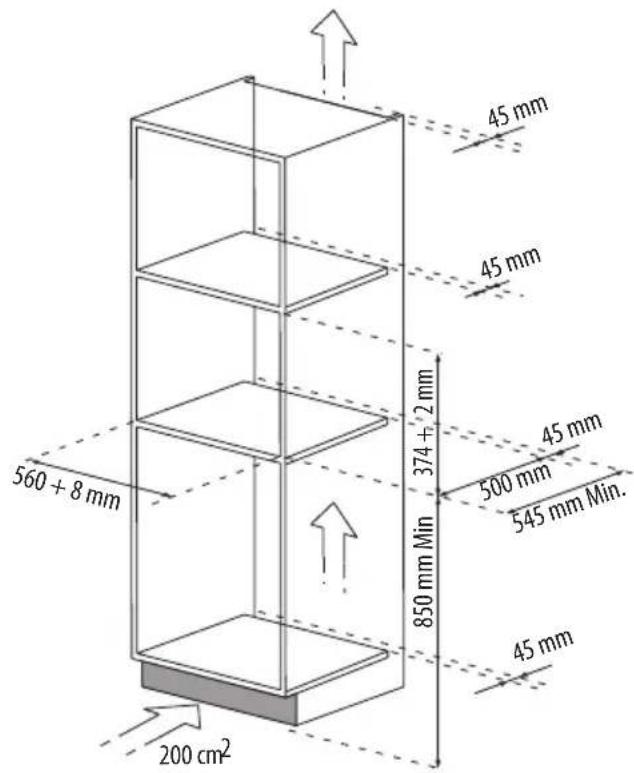

45 mm 45 mm 374 + 2 mm 500 mm 545 mm Min. 850 mm Min 560 + 8 mm 45 mm 200 cm²

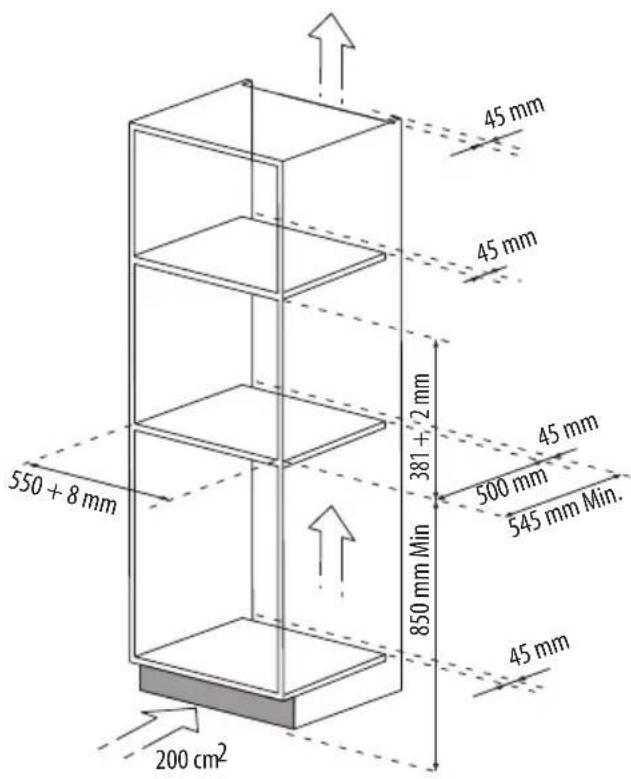

45 mm 45 mm 381 + 2 mm 500 mm 545 mm Min. 850 mm Min 550 + 8 mm 45 mm 200 cm²

x 16 x 2

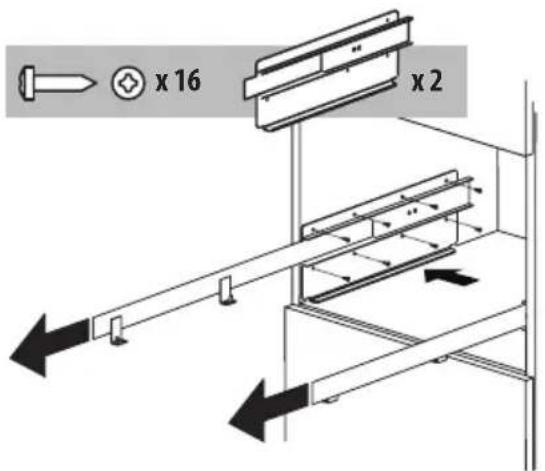

Поместить направляющие по бокам шкафа, как показано на рисунке.

Закрепить направляющие входящими в комплект винтами, затем полностью вытянуть их.

Если кофейный аппарат устанавливается над выдвижным термостатическим ящиком, для ориентировки направляющих следует использовать верхнюю поверхность ящика.

В этом случае направляющие не на что будет опереть.

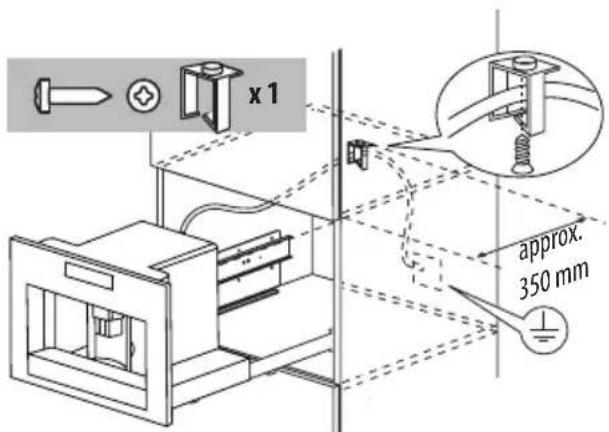

Зажимом зафиксировать кабель питания.

Кабель питания должен быть достаточной длины, чтобы прибор можно было вытащить из шкафа для засыпания кофейных зерен.

Прибор следует заземлить в соответствии с нормативными требованиями.

Электроподключения должны выполняться квалифицированным электриком в соответствии с инструкциями.

x4x8

Поставить прибор на направляющие, точно вставив штифты в соответствующие пазы, и зафиксировать его входящими в комплект винтами.

При необходимости отрегулировать прибор по высоте с помощью распорных дисков.

x 4 550/560 + 1 mm

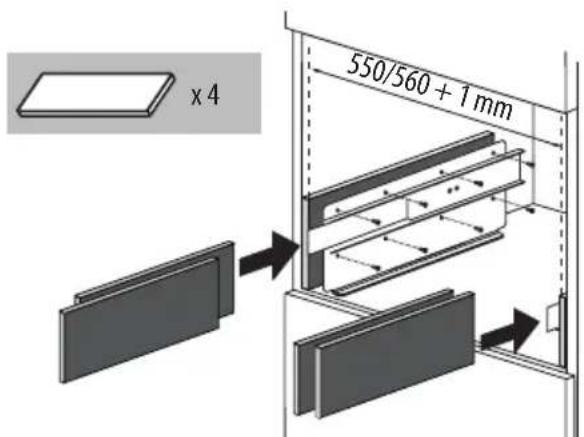

При необходимости выровнять прибор, поместив входящие в комплект прокладки под опору и по бокам от нее.

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ ПРИБОРА

• Прибор прошел заводские испытания с использованием кофе, поэтому наличие в кофемолке следов кофе абсолютно нормально.

• Следует как можно быстрее отрегулировать жесткость воды в соответствии с указаниями в разделе «Настройка жесткости воды».

• Подключить прибор к электросети и перевести главный переключатель (A23) в положение «I».

• Через 5 с на дисплее появится сообщение «НАПОЛНИТЕ БАЧОК». Извлечь резервуар для воды (рис. 4), ополоснуть его и наполнить свежей водой, не превышая отметки МАХ. Поставить на место и задвинуть назад до упора.
• Сначала следует выбрать язык (языки перематываются с интервалом приблизительно в 3 секунды). Когда на дисплее появится сообщение «НАЖМИТЕ ОК, ЧТОБЫ ВЫБРАТЬ РУССКИЙ ЯЗЫК», нажать и удержать в течение 3 с кнопку ОК (В4) (рис. 3), пока не появится сообщение «РУССКИЙ ВЫБРАН». Если язык выбран неправильно, выполнить указания в разделе «Настройка языка». Если нужного языка нет, выбрать один из имеющихся языков (в данной инструкции делаются ссылки на русский язык интерфейса). Затем выполнить указания на дисплее.
• Поставить чашку под дозатор горячей воды (рис. 5).

Если дозатор горячей воды не установлен, на дисплее отображается сообщение «ВСТАВЬТЕ УЗЕЛ ПОДАЧИ ВОДЫ». Закрепить дозатор, как показано на рисунке 6. На дисплее отображается сообщение «ГОРЯЧАЯ ВОДА НАЖМИТЕ ОК». Нажмите кнопку ОК (В4), из дозатора подается небольшое количество воды.

1. После этого на дисплее отображается сообщение «ИДЕТ ВЫКЛЮЧЕНИЕ, ПОЖАЛУЙСТА, ЖДИТЕ», и прибор выключается.
2. Извлечь прибор из шкафа, потянув его за ручки (рис. 7). Открыть крышку и наполнить контейнер кофейными зернами, затем закрыть крышку и задвинуть прибор обратно.

Теперь кофейный аппарат готов к нормальной работе.

Важно! Ни в коем случае не засыпать в контейнер предварительно молотый кофе, сублимированный кофе, карамелизированный кофе и пр. — это может привести к повреждению прибора.

Примечание. При первом использовании прибора хороших результатов можно добиться только после приготовления 4-5 чашек кофе и 4-5 чашек капучино.

Примечание. При каждом включении кофейного аппарата с помощью главного переключателя (A23) выполняется цикл АВТОДИАГНОСТИКИ. Для повторного включения автодиагностики нажать кнопку Вкл./Выкл./Режим ожидания (A7) (рис. 1)

ВКЛЮЧЕНИЕ И ПРОГРЕВАНИЕ

При каждом включении прибора выполняется автоматический цикл прогрева и ополаскивания, который нельзя прерывать. Только после завершения этого цикла прибор готов к работе.

Опасность ожога! Во время ополаскивания из дозаторов кофе выливается небольшое количество горячей воды.

Для повторного включения автодиагностики нажать кнопку Вкл./Выкл./Режим ожидания (А7) (рис. 1) Отображается сообщение «НАГРЕВ, ПОЖАЛУЙСТА, ЖДИТЕ». После завершения прогрева отображается сообщение «ОПОЛАСКИВАНИЕ». Достижение оптимальной температуры обозначается появлением сообщения «КОФЕ СРЕДНЕЙ КРЕПОСТИ».

ПРИГОТОВЛЕНИЕ КОФЕ ИЗ КОФЕЙНЫХ ЗЕРЕН

1. Прибор предварительно настроен для приготовления кофе средней крепости (нормальный вкус). Существует возможность выбрать очень слабый, слабый, средней крепости, крепкий или очень крепкий вкус. Кроме того, можно готовить напитки из молотого кофе. Для выбора нужного вкуса последовательно нажимать кнопку (В2) (рис. 8). Отображается выбранный вкус кофе.

2. Поставить 1 чашку (рис. 9) или 2 чашки (рис. 9) под дозаторы для приготовления соответствующего количества напитков. Для достижения лучшей консистенции кофе придвинуть дозаторы как можно ближе к чашке (рис. 10).

3. Нажать кнопку 📋 (B3) (рис. 11) для выбора типа кофе (эспрессо, кофе, большая чашка кофе).

После этого нажать кнопку

(В4) (рис. 12) для

приготовления одного кофе или кнопку 📞 (B5) (рис. 13) для приготовления двух кофе. Начинается помол кофейных зерен и налив кофе в чашку. После приготовления указанного количества кофе прибор ав томатически прекращает налив и сбрасывает использованную кофейную массу в контейнер для отходов.

1. Через несколько секунд прибор готов для повторного использования.
2. Для выключения прибора нажать кнопку Вкл./Выкл./

Режим ожидания (A7) (рис. 1) Перед выключением прибор выполняет автоматический цикл ополаскивания. Следует опасаться обваривания.

ПРИМЕЧАНИЕ 1. Если кофе наливается по одной капле или вообще не наливается, см. раздел «Регулировка кофемолки». ПРИМЕЧАНИЕ 2. Если кофе наливается слишком быстро или пена не удовлетворяет требованиям, см. раздел «Регулировка кофемолки».

ПРИМЕЧАНИЕ 3. Рекомендации по приготовлению более горячего кофе:

• выполнить указания по настройке функции ополаскивания в разделе «Изменение и настройка параметров меню»;
• не использовать непрогретые чашки с то стенками, так как они поглощают очень много тепла;
  • заранее прогревать чашки горячей водой.

ПРИМЕЧАНИЕ 4. Процесс налива кофе можно прервать в любой момент повторным нажатием ранее выбранной кнопки, которая подсвечивается во время процесса.

ПРИМЕЧАНИЕ 5. В течение 3 с после завершения налива можно увеличить количество кофе в чашке, нажав и удерживая ранее выбранную кнопку.

ПРИМЕЧАНИЕ 6. Когда на дисплее появится надпись «НАПОЛНИТЕ БАЧОК», наполнить резервуар водой. Иначе приготовление кофе будет невозможно.

Наличие в резервуаре небольшого количества оставшейся воды нормально.

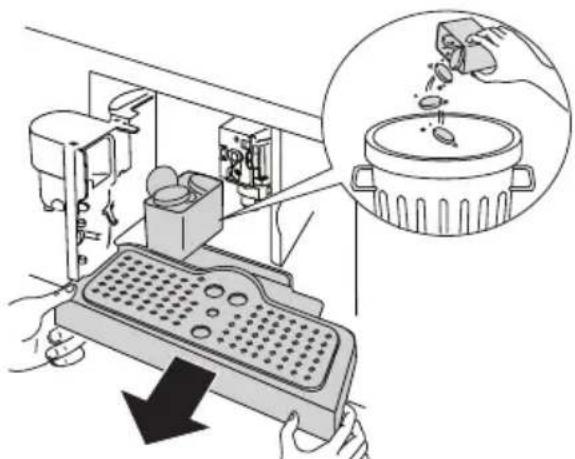

ПРИМЕЧАНИЕ 7. Примерно после 14 одинарных (или 7 двойных) порций кофе на дисплее появится сообщение «ОЧИСТИТЕ КОНТЕЙНЕР ДЛЯ ГУЩИ».

Для очистки контейнера открыть сервисную дверцу в передней части прибора, потянув за дозатор (рис. 16), извлечь поддон для сбора воды (рис. 17) и выполнить очистку.

Во время очистки всегда полностью извлекать поддон для сбора воды.

Важно! При извлечении поддона для сбора воды

ОБЯЗАТЕЛЬНО опорожнять контейнер для отходов.

В противном случае в приборе может образоваться засор.

ПРИМЕЧАНИЕ 8. Ни в коем случае не извлекать резервуар для воды во время налива кофе.

После его извлечения приготовление кофе будет невозможно и на дисплее будут отображаться определенные сообщения (см. стр. 21).

ИЗМЕНЕНИЕ КОЛИЧЕСТВА КОФЕ В ЧАШКЕ

По умолчанию аппарат настроен на налив стандартного количества кофе.

Для выбора нужного количества кофе последовательно нажимать кнопку (ВЗ), пока на дисплее не будет ГЫМИ отображено соответствующее сообщение:

Соответствующее	кол-во кофе (мл)
ЭСПРЕССО	230
КОФЕ	2110
БОЛЬШАЯ ЧАШКА КОФЕ	2150

Программирование количества

Процедура изменения количества кофе для налива:

1. Поставить чашку под дозаторы кофе (рис. 9).

2. Нажимать кнопку 📋 (B4) до тех пор, пока не отобразится сообщение «ПРОГР. КОЛИЧЕСТВА» и не начнется налив кофе. Затем отпустить кнопку.

3. По достижении необходимого количества кофе в чашке снова нажать эту же кнопку.

Параметр количества запрограммирован.

РЕГУЛИРОВКА КОФЕМОЛКИ

Кофемолка проходит заводские испытания и потому не должна требовать регулировки.

Тем не менее, если после нескольких первых приготовлений создастся впечатление, что кофе наливается слишком быстро или слишком медленно (по капле), это можно исправить, настроив регулятор степени помола (рис. 14).

Важно! Регулятор степени помола можно вращать

только во время работы кофемолки.

Для снижения скорости налива и получения более густой консистенции кофе повернуть регулятор на один шаг против часовой стрелки (более тонкий помол).

Для увеличения скорости налива (быстрее, чем по капле) повернуть регулятор на один шаг по часовой стрелке (более грубый помол).

ПРИГОТОВЛЕНИЕ ЭСПРЕССО ИЗ МОЛОТОГО КОФЕ (ВМЕСТО КОФЕЙНЫХ ЗЕРЕН)

• Нажать кнопку (В2) (рис. 8) и выбрать функцию предварительно молотого кофе.
  • Извлечь аппарат из шкафа, потянув его за ручки (рис. 7).
• Поднять центральную крышку, засыпать одну мерную ложку молотого кофе в воронку (рис. 19), задвинуть аппарат обратно и выполнить действия, описанные в разделе «Приготовление кофе из кофейных зерен».
  Примечание. Нажимая кнопку (В4) (рис. 12) можно готовить по одной чашке кофе за раз.
• Для возврата к использованию кофейных зерен после приготовления напитков из молотого кофе отключить функцию предварительно молотого кофе повторным нажатием кнопки (В2) (рис. 8).

ПРИМЕЧАНИЕ 1. Ни в коем случае не засыпать молотый кофе в выключенный аппарат, иначе кофе может распылиться в механизме.

ПРИМЕЧАНИЕ 2. Нельзя добавлять более одной мерной ложки кофе, иначе прибор не сможет приготовить напиток. ПРИМЕЧАНИЕ 3. Использовать только входящую в комплект ложку.

ПРИМЕЧАНИЕ 4. Засыпать в воронку только предварительно молотый кофе для аппаратов по приготовлению эспрессо.

ПРИМЕЧАНИЕ 5. Если было засыпано более одной мерной ложки молотого кофе и это привело к засорению воронки, протолкнуть кофе вниз с помощью ножа (рис. 21), затем снять и очистить заварочный блок и аппарат в соответствии с указаниями в разделе «Очистка заварочного блока».

НАЛИВ ГОРЯЧЕЙ ВОДЫ

• Убедиться, что дозатор горячей воды (рис. 6).
• Поместить под дозатор емкость.
• Нажать кнопку ⚙ (B6) (рис. 20).

Отображается сообщение «ГОРЯЧАЯ ВОДА», и из дозатора льется горячая вода в подставленную емкость.

Горячую воду не следует наливать в течение более чем двух минут за один раз.

Чтобы прекратить наливание, нажать кнопку (В6)

Аппарат прекращает налив по достижении заданного количества.

ИЗМЕНЕНИЕ КОЛИЧЕСТВА ГОРЯЧЕЙ ВОДЫ

По умолчанию аппарат настроен на автоматический налив 250 мл воды.

Процедура изменения этого количества:

1. Поместить под дозатор емкость.
2. Нажимать кнопку Ⓧ (В6), пока на дисплее не отобразится сообщение «ГОРЯЧАЯ ВОДА ПРОГР. КОЛИЧЕСТВА», затем отпустить кнопку Ⓧ
3. По достижении необходимого количества горячей воды в чашке снова нажать кнопку (B6).

Теперь аппарат запрограммирован на новое количество.

ПРИГОТОВЛЕНИЕ КАПУЧИНО

• Нажатием кнопки (B2) выбрать вкус кофе, необходимый для приготовления капучино.
  • Снять крышку молочного контейнера.
• Налить в контейнер порядка 100 г молока на каждую порцию капучино (рис. 23). При этом не превышать отметку MAX (соответствует объему примерно 750 мл) на контейнере. Рекомендуется использовать охлажденное обезжиренное или маложирное молоко (температурой около 5°C).
• Убедиться, что молочный шланг правильно вставлен в резиновую прокладку (рис. 24) и снова закрыть крышку молочного контейнера.

Установить регулятор пенообразования между отметками «саррuccino» и «caffelatte» на крышке молочного контейнера.

Для получения более плотной пены следует сдвинуть регулятор в направлении к отметке «caffelatte».

Перемещение регулятора ближе к отметке «сарриссі- по» приведет к образованию менее плотной пены.

Количество пены Более плотная пена 3 CAFFELATTE 2 LATTE MACCHIATO 1 CAPPUCCINO Овден Регулятор пеноо- бразования Менее плотная пена

• Снять дозатор горячей воды (рис. 6) и присоединить молочный контейнер к соплу (рис. 25).
• Провести молочный шланг, как показано на рис. 26, а затем поставить под дозаторы кофе и молока достаточно большую чашку.
• Нажать кнопку (B8). На дисплее отображается «CAPPUCCINO», и через несколько секунд из дозатора молока начинается налив вспененного молока в подставленную чашку. Налив прекращается автоматически.

• Аппарат наливает кофе.
- Капучино готово. При желании его можно подсластить по вкусу и посыпать пену небольшим количеством какао-порошка.

ПРИМЕЧАНИЕ 1. Нажатием кнопки (38) можно прервать налив молока или кофе во время приготовления капучино. ПРИМЕЧАНИЕ 2. Если во время налива вспененного молока закончится молоко в контейнере, извлечь контейнер и залить в него молоко.

Поставить контейнер на место и нажать кнопку (18) для повторной отправки команды о приготовлении капучино. ПРИМЕЧАНИЕ 3. Для обеспечения гигиены и абсолютной чистоты вспенивателя молока обязательно очищать контуры в крышке молочного контейнера после приготовления капучино. На дисплее мигает сообщение «НАЖМИТЕ CLEAN».

• Поставить емкость под дозатор молока (рис. 26).
• Для запуска функции очистки нажать кнопку CLEAN на крышке (C3) и удерживать ее в течение 5 сек. (рис. 26).
На дисплее отображается индикатор прогресса и сообщение «ИДЕТ ОЧИСТКА» над ней. Не следует отпускать кнопку CLEAN до полного заполнения индикатора прогресса, означающего завершение очистки. При отпускании кнопки CLEAN процесс прерывается. После очистки извлечь молочный контейнер и поставить его в холодильник. Не следует держать молоко вне холодильника в течение более 15 минут.

ПРИМЕЧАНИЕ 4. Процедура изменения количества кофе или вспененного молока, автоматически наливаемого в чашку, описана в разделе «Изменение количества молока и кофе для капучино».

ИЗМЕНЕНИЕ КОЛИЧЕСТВА МОЛОКА И КОФЕ ДЛЯ КАПУЧИНО

По умолчанию аппарат настроен на автоматический налив стандартного количества.

Процедура изменения этого количества:

1. Поставить чашку под дозаторы кофе и дозатор молока.
2. Нажать и удерживать кнопку 📋 (B8), пока не отобразится сообщение «МОЛ. ДЛЯ CAPPUCCINO ПРОГР. КОЛИЧЕСТВА».
3. Отпустить кнопку. Аппарат начинает наливать молоко.
4. После налива в чашку нужного количества кофе снова нажать кнопку (18).
5. Через несколько секунд начинается налив кофе в чашку, при этом отображается сообщение «КОФЕ ДЛЯ САРPUCCINO ПРОГР. КОЛИЧЕСТВА».
6. После налива в чашку нужного количества кофе снова нажать кнопку 📄38). Налив кофе прекращается.

Теперь аппарат запрограммирован на новое количество кофе и молока.

ПРИГОТОВЛЕНИЕ МОЛОЧНОГО МАКИАТО ИЛИ КОФЕ С МОЛОКОМ

• Подготовить прибор как для приготовления капучино.
• Перед присоединением молочного контейнера к соплу установить регулятор пенообразования между отметками «CAPPUCCINO» и «CAFFELATTE» на крышке молочного контейнера.
Если пена не соответствует требованиям, немного сдвинуть регулятор в одну из сторон для достижения нужной плотности пены.
- Нажать кнопку 📄 (B9) для отправки команды для приготовления молочного макиато.
или
- Нажать кнопку (В10) для отправки команды для приготовления кофе с молоком, и через несколько секунд из дозатора молока начинается налив вспененного молока в подставленную чашку. Налив прекращается автоматически. Налив молока останавливается, начинается налив кофе.

ИЗМЕНЕНИЕ КОЛИЧЕСТВА КОФЕ И МОЛОКА ДЛЯ МОЛОЧНОГО МАКИАТО И КОФЕ С МОЛОКОМ

По умолчанию аппарат настроен на налив стандартного количества кофе и молока.

Процедура изменения этого количества:

• Наполнить контейнер молоком до максимальной отметки на контейнере.
• Нажать и не менее 8 сек. удерживать кнопку, соответствующую напитку, пропорции которого следует изменить, молочного макиато (ВО) или кофе с молоком (В10), пока не отобразится сообщение «МОЛОКО ДЛЯ МАССНІАТО ПРОГР. КОЛИЧЕСТВА» или «МОЛ. ДЛЯ КОФЕ С МОЛ. ПРОГР. КОЛИЧЕСТВА».

Затем отпустить кнопку.

Аппарат начинает наливать молоко.

• После налива нужного количества молока нажать ранее выбранную кнопку. Налив молока останавливается, его количество сохраняется в памяти аппарата.
• Через несколько секунд начинается налив чашку, при этом отображается сообщение «КОФЕ ДЛЯ МАССНІАТО ПРОГР. КОЛИЧЕСТВА» или «КОФЕ ДЛЯ КОФЕ С МОЛ. ПРОГР. КОЛИЧЕСТВА».
• После налива нужного количества кофе нажать ранее выбранную кнопку. Налив кофе останавливается, его количество сохраняется в памяти аппарата.

Теперь прибор запрограммирован на новые значения

параметров, что обозначается появлением сообщения «КОФЕ СРЕДНЕЙ КРЕПОСТИ».

ОЧИСТКА

Очистка аппарата

Не применять для очистки кофейного аппарата растворители и абразивные моющие средства. Достаточно мягкой увлажненной тряпки. НИ В КОЕМ СЛУЧАЕ не мыть никакие компоненты кофейного аппарата в посудомоечной машине.

Требуется регулярная очистка следующих деталей аппарата:

• контейнер для кофейных отходов (A4);
• поддон для сбора воды (A14);
• резервуар для воды (A12);
• дозаторы кофе (A13);
• воронка для засыпания молотого кофе (A21);
• внутренний отсек аппарата за сервисной дверцей (A2);
• заварочный блок (A5).

Очистка контейнера для кофейных отходов

При отображении сообщения «ОЧИСТИТЕ КОНТЕЙНЕР ДЛЯ ГУЩИ» Ни в коем случае не погружать кофейный аппарат в воду.

следует опорожнить и очистить контейнер для отходов.

Процедура очистки:

• открыть сервисную дверцу в передней части прибора (рис. 16), извлечь поддон для сбора воды (рис. 17) и выполнить очистку;
  • тщательно очистить контейнер для отходов.

Важно! При извлечении поддона для сбора воды

обязательно опорожнять контейнер для отходов.

Очистка поддона для сбора воды

Важно! Если не опорожнять поддон для сбора воды, вода может перелиться через край.

Это может привести к повреждению прибора.

Поддон для сбора воды оснащен индикатором (красный), с помощью которого определяется уровень воды в нем (рис. 28).

Поддон для сбора воды следует опорожнять и очищать, прежде чем индикатор покажется на уровне лотка для чашек.

Процедура извлечения поддона:

1. Открыть сервисную дверцу (рис. 16).
2. Извлечь поддон для сбора воды и контейнер для отходов (рис. 17).
3. Опорожнить поддон для сбора воды и контейнер для отходов (A4) и вымыть их.

4. Поставить поддон для сбора воды вместе с контейнером для отходов на место (A4).

5. Закрыть сервисную дверцу.

Очистка резервуара для воды

1. Следует регулярно (примерно раз в месяц) очищать резервуар для воды (A12) влажной тряпкой с небольшим количеством мягкого жидкого моющего средства.
2. Удалить все остатки моющего средства.

Очистка дозаторов

1. Периодически очищать сопла с помощью губки (рис. 29).
2. Регулярно проверять отверстия дозатора кофе на наличие засоров. При необходимости удалять остатки кофе зубочисткой (рис. 27).

Очистка воронки для засыпания молотого кофе

Регулярно (примерно раз в месяц) проверять воронку для засыпания молотого кофе на наличие засоров (рис. 21).

Опасно! Перед выполнением любых процедур по очистке аппарат следует выключить нажатием на главный переключатель (A23) и отсоединить от электророзетки.

Очистка внутренних отсеков кофейного аппарата

1. Регулярно (примерно раз в неделю) проверять внутренние поверхности прибора на наличие загрязнений. При необходимости удалять остатки кофе губкой.

2. Удалять крупные остатки пылесосом (рис. 30).

Очистка заварочного блока

Заварочный блок следует очищать не реже одного раза в месяц.

Важно! Не следует извлекать заварочный блок (A5) при включенном приборе.

При извлечении заварочного блока не применять силу.

1. Убедиться, что аппарат выключен правильно (см. раздел «Выключение»).
2. Открыть сервисную дверцу (рис. 16).
3. Извлечь поддон для сбора воды и контейнер для отходов (рис. 17).
4. Нажать две красные разблокирующие кнопки и одновременно потянуть заварочный блок наружу (рис. 31).

Важно! Для очистки заварочного блока не применять моющие средства. Иначе будет смыта смазка внутри поршня.

1. Примерно на 5 минут погрузить заварочный блок в

воду, затем ополоснуть.

1. После очистки поставить заварочный блок (A5) на место, надев его на внутреннюю опору и закрепив снизу, затем до упора надавить на символ PUSH, пока не раздастся характерный щелчок.

Примечание. Если не удается поставить заварочный блок на место, перед установкой его следует привести в правильное положение, сильно надавив снизу и сверху, как показано на рисунке.

1. Убедиться, что после установки выскочили две красные кнопки.

1. Поставить поддон для сбора воды и контейнер для отходов на место.
2. Закрыть сервисную дверцу.

Очистка молочного контейнера

Важно! При приготовлении молока всегда очищать шланги в молочном контейнере (C).

Если в контейнере остается молоко, не держать его вне

холодильника дольше необходимого.

Очищать контейнер при каждом приготовлении молока, как описано в Примечании 3 раздела «Приготовление капучино».

Все компоненты пригодны для мытья в верхней корзине посудомоечной машины.

1. Снять крышку молочного контейнера, повернув ее по часовой стрелке.
2. Снять дозатор молока и молочный шланг.

дозатор молочный шланг

1. Снять регулятор пенообразования, потянув ее наружу.
2. Тщательно промыть все компоненты в горячей воде с мягким жидким моющим средством. Убедиться, что в отверстиях и выемке на тонком крае регулятора пенообразования нет остатков молока.
3. Проверить молочный шланг и дозатор на наличие засоров из остатков молока.
4. Установить регулятор пенообразования, дозатор молока и молочный шланг на место.
5. Закрыть крышку молочного контейнера.

ВЫЕМКА

регулятор пенообразования

отверстие отверстие

ПАРАМЕТРЫ МЕНЮ

При открывании меню настроек нажатием кнопки P/ESC (B7) отображаются следующие элементы меню: Ополаскивание, Выберите язык, Экономия энергии, Установите время, Ав-

томат. включение, Автовыключение, Задайте температуру, Жесткость воды, Статистика, Заводские парам., Удалить на-кипь.

Ополаскивание

С помощью этой функции можно добиться повышения температуры кофе. Выполнить следующие действия.

• Если требуется приготовить маленькую чашку (меньше 60 мл), при включении прибора нагреть чашку, ополоснув ее горячей водой.
• Если с момента приготовления последнего прошло более 2/3 минуты, перед приготовлением новой чашки кофе следует прогреть заварочный блок, сначала нажав кнопку P/ESC (B7) для входа в меню, а затем с помощью кнопок ▽ и △ (B5 и B6) выбрав функцию «ОПОЛАСКИВАНИЕ». Нажать кнопку ОК (B4). Отображается сообщение «ОПОЛАСКИВАНИЕ НАЖМИТЕ ОК». Снова нажать кнопку ОК (B4). Слить воду в нижестоящий поддон для сбора воды или наполнить ею пустую чашку для кофе с целью прогревания.

Настройка языка

Процедура изменения языка интерфейса:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «ВЫБЕРИТЕ ЯЗЫК».
3. Нажать кнопку ОК (В4).
4. С помощью кнопок ▽ и △ (В5 и В6) найти нужный язык.
5. Нажать кнопку ОК (В4) для подтверждения.
6. Нажать кнопку P/ESC (B7) для выхода из меню. Или удерживать кнопку P/ESC (B7) нажатой в течение 10 сек. Выполняется прокручивание языков.
   Удерживать кнопку ОК (В4) в течение 5 сек. для подтверждения. Прибор выключается.

Экономия энергии

С помощью этого параметра можно включить или отключить функцию энергосбережения. При включенной функции энергосбережения потребление энергии сокращается в соответствии с европейскими нормативами.

Процедура включения и отключения этой функции:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «ЭКОНОМИЯ ЭНЕРГИИ».
3. Нажать кнопку ОК (В4). "Отображается сообщение «ВЫКЛЮЧИТЬ?» (или «ВКЛЮЧИТЬ?», если функция уже была выключена).
4. Нажать кнопку OK (B4) для включения/выключения функции или кнопку P/ESC (B7) для выхода из меню.

Примечание. Между входом в режим ЭКОНОМИЯ

ЭНЕРГИИ ВКЛЮЧЕНО и приготовлением первого напитка может пройти несколько секунд; при этом отображается сообщение «ВЫПОЛНЯЕТСЯ ПОДГОТОВКА».

Установка времени

Пробедура настройки отображаемого времени:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню кофе «УСТАНОВИТЕ ВРЕМЯ».
3. Нажать кнопку ОК (В4). На дисплее мигает значение часа.
4. С помощью кнопок ▽ и △ (В5 и В6) изменить значение часа.
5. Нажать кнопку ОК (В4) для подтверждения. На дисплее мигает значение минут.
6. С помощью кнопок ▽ и △ (В5 и В6) изменить значение минут.
7. Нажать кнопку ОК (В4) для подтверждения.
8. Нажать кнопку P/ESC (B7) для выхода из меню настроек.

Автоматическое включение

Для обеспечения готовности прибора к определенному часу (например, утром) можно настроить время автозапуска, что позволит сразу же готовить кофе.

Примечание.

Для включения этой функции следует правильно настроить часы.

Процедура включения функции автозапуска:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «АВТОМАТ. ВКЛЮЧЕНИЕ».
3. Нажать кнопку ОК (В4). "Отображается сообщение «ВКЛЮЧИТЬ?».
4. Нажать кнопку ОК (В4). На дисплее мигает значение часа.
5. С помощью кнопок ▽ и △ (В5 и В6) выбрать значение часа.
6. Нажать кнопку ОК (В4) для подтверждения. На дисплее мигает значение минут.
7. С помощью кнопок ▽ и △ (В5 и В6) изменить значение минут.
8. Нажать кнопку ОК (В4) для подтверждения. Под пунктом «АВТОМАТ. ВКЛЮЧЕНИЕ» отображается надпись «ВКЛЮЧЕНО».
9. Нажать кнопку P/ESC (B7) для выхода из меню.

Процедура отключения этой функции:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «АВТОМАТ. ВКЛЮЧЕНИЕ».
3. Нажать кнопку ОК (В4). "Отображается сообщение «ВЫКЛЮЧИТЬ?».
4. Нажать кнопку ОК (В4) для подтверждения.
5. Нажать кнопку P/ESC (B7) для выхода из меню. Отображается сообщение «ВЫКЛЮЧЕНО».

Автовыключение (режим ожидания)

По умолчанию аппарат настроен на выключение, если он не используется в течение двух часов.

Время выключения прибора можно настроить на 15 или 30 минут, а также на 1, 2 или 3 часа.

Процедура перепрограммирования функции автовыключения:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «АВТОВЫКЛЮЧЕНИЕ».
3. Нажать кнопку ОК (В4).
4. С помощью кнопок ▽ и △ (B5 и B6) найти нужный вариант времени (15 или 30 минут, 1, 2 или 3 часа).
5. Нажать кнопку ОК (В4) для подтверждения.
6. Нажать кнопку P/ESC (B7) для выхода из меню.
   Автовыключение запрограммировано.

Настройка температуры

Процедура изменения температуры воды, используемой для приготовления кофе:

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «ЗАДАЙТЕ ТЕМПЕРАТУРУ».
3. Нажать кнопку ОК (В4).
4. С помощью кнопок ▽ и △ (B5 и B6) найти нужное значение температуры (I = низкая, III = высокая).
5. Нажать кнопку ОК (В4) для подтверждения.
6. Нажать кнопку P/ESC (B7) для выхода из меню.

Настройка жесткости воды

При необходимости период эксплуатации прибора можно продлить, снизив регулярность процедур удаления накипи. Для этого необходимо запрограммировать аппарат на основе фактических показателей содержания извести в используемой воде.

Выполнить следующие действия.

- Вынуть из упаковки полоску для проверки жесткости воды (Total Hardness Test) (см. на стр. 2) и на несколько секунд полностью погрузить в воду.

Извлечь полоску и подождать около 30 секунд (пока не изменится ее цвет и не проявятся красные квадраты).

• Включить прибор нажатием кнопки Вкл./Выкл./Режим ожидания (A7).
• Нажать кнопку P/ESC (B7) для входа в меню, а затем с помощью кнопок ▽ и △ (B5 и B6) найти пункт меню «ЖЕСТКОСТЬ ВОДЫ».
  • Нажать кнопку ОК (В4).
• С помощью кнопок ▽ и △ (В5 и В6) найти соответствие количеству красных квадратов на тестовой полоске (например, если на полоске видны 3 красных квадрата, выбрать вариант «ЖЕСТКОСТЬ ВОДЫ III».
  • Нажать кнопку ОК (В4) для подтверждения.

Теперь кофейный аппарат запрограммирован на отображение сообщения о необходимости удаления накипи, когда это фактически необходимо.

Функция статистики

Это функция отображения статистики по аппарату.

Для отображения выполнить следующие действия.

1. Нажать кнопку P/ESC (B7) для входа в меню настроек.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «СТАТИСТИКА».
3. Нажать кнопку ОК (В4).
4. С помощью кнопок ▽ и △ (В5 и В6) можно найти следующие значения:
5. количество приготовленных чашек кофе;
6. количество приготовленных чашек напитков с молоком;
7. общее количество литров переработанной воды.
8. количество проведенных операций по удалению накипи;
9. Дважды нажать кнопку P/ESC (B7) для выхода из меню.

Заводские параметры (восстановление)

С помощью этой функции можно восстановить заводские значения всех параметров меню и запрограммированных количеств (за исключением настройки языка).

Процедура восстановления заводских параметров:

1. Нажать кнопку P/ESC (B7) для входа в меню.
2. С помощью кнопок ▽ и △ (В5 и В6) найти пункт меню «ЗАВОДСКИЕ ПАРАМ.».
3. Нажать кнопку ОК (В4).
4. Отображается сообщение «ПОДТВЕРЖДАЕТЕ?».
5. Нажать кнопку ОК (В4) для подтверждения и выхода.

Удаление накипи

Если на дисплее мигает сообщение «УДАЛИТЬ НАКИПЬ», следует удалить известковые отложения.

Важно!

В средстве для удаления накипи содержатся кислоты, кото-

рые могут вызвать раздражение глаз и кожи.

Абсолютно необходимо соблюдать указания производителя по технике безопасности, приведенные на упаковке средства, а также рекомендации по мерам в случае контакта средства с глазами или кожей.

Примечание.

Использовать средство для удаления накипи на основе молочной кислоты. Например, De'Longhi, товарный код: 5513214981.

Ни в коем случае нельзя применять средства на основе сульфаминовой или уксусной кислоты! Применение средств приведет к утрате гарантии.

Невыполнение вышеописанных требований по удалению накипи также приводит к утрате гарантии.

1. Включить аппарат.
2. Войти в меню настроек, нажав кнопку P/ESC (B7). С помощью кнопок ▽ и △ (B5 и B6) найти пункт меню «УДАЛИТЬ НАКИПЬ».
3. Нажать кнопку ОК (В4). Отображается сообщение «ПОДТВЕРЖДАЕТЕ?». Нажать кнопку ОК (В4) и налить средство для удаления накипи.
4. Перед подтверждением полностью опорожнить резервуар для воды (A12).

Налить в резервуар для воды средство для удаления накипи, разведенное водой в рекомендованной на упаковке пропорции, и снова поставить резервуар для воды в аппарат.

Опасность ожога!

Из дозатора горячей воды выливается горячая вода с кислотой. Избегать контакта с брызгами воды.

1. Поставить под дозатор горячей воды пустую емкость объемом не менее 1,5 л.
2. Подтвердить нажатием кнопки ОК (В4).
3. После подтверждения нажатием кнопки ОК на дисплее отображается сообщение «ВЫПОЛНЯЕТСЯ ОЧИСТКА УСТРОЙСТВА ОТ НАКИПИ».
   Запускается программа удаления накипи, и из дозатора воды выливается жидкость со средством для удаления накипи.
   Программа удаления накипи автоматически выполняет несколько циклов промывания и остановки для удаления остатков известкового налета из аппарата.
   Через 30 минут отобразится сообщение «ОПОЛАСКИВАНИЕ НАПОЛНИТЕ БАЧОК».
4. После этого прибор готов к ополаскиванию чистой водой. Извлечь резервуар для воды, ополоснуть его под

проточной водой, наполнить чистой водой и поставить на место. "Отображается сообщение «ОПОЛАСКИВАНИЕ НАЖМИТЕ ОК».

1. Опорожнить емкость с использованным раствором для удаления накипи и снова поставить ее под дозатор горячей воды.
2. Нажать кнопку ОК (В4), чтобы начать ополаскивание. Из дозатора начинает литься горячая вода, на дисплее отображается сообщение «ОПОЛАСКИВАНИЕ ПОЖАЛУЙСТА, ЖДИТЕ».
3. После полного опорожнения резервуара для воды таких отображается сообщение «ОПОЛАСКИВАН. ЗАВЕРШ. НАЖМИТЕ ОК».
4. Нажать кнопку ОК (В4). Прибор автоматически выключается.

ВЫКЛЮЧЕНИЕ ПРИБОРА

При каждом выключении прибора выполняется автоматический цикл ополаскивания, который нельзя прерывать.

Опасность ожога! Во время ополаскивания из дозаторов кофе выливается небольшое количество горячей воды.

Избегать контакта с брызгами воды.

Для выключения прибора нажать кнопку Вкл./Выкл./Режим ожидания (A7).

Прибор выполняет цикл ополаскивания и выключается.

Примечание. Если ожидается длительный простой прибора, перевести главный переключатель на задней стороне прибора (A23) в положение «0».

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение: 220-240 В\~ макс. 50/60 Гц. 10 А

Потребляемая мощность: 1350 Вт

Давление: 15 бар

Емкость резервуара для воды: 1,8 л

Габариты: ДхВхГ: 594х 375/378/454х412 мм

Вес: 26 кг

Данный прибор отвечает требованиям следующих директив ЕС:

• Директива ЕС по низковольтному оборудованию 2006/95/ЕС с последующими поправками;
• Директива ЕС по электромагнитной совместимости 2004/108/ЕС с последующими поправками;

Материалы и принадлежности, вступающие в контакт с пищевыми продуктами, соответствуют требованиям Регламента ЕС №1935/2004.

ru

СООБЩЕНИЕ НА ДИСПЛЕЕ ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ
НАПОЛНИТЕ БАЧОК Резервуар	для воды пуст или неправильно установлен.	Наполнить резервуар водой и/или правильно установить его, задвинув назад до упора.
СЛИШКОМ МЕЛКИЙ ПОМОЛОТРЕГУЛ. КОФЕМОЛКУ(попеременно с)НАЖМИТЕ ОК	Настроен слишком тонкий помол, кофе наливается слишком медленно.	Повернуть регулятор степени помола на один шаг по часовой стрелке, в направлении к отметке «7».
СЛИШКОМ МЕЛКИЙ ПОМОЛОТРЕГУЛ. КОФЕМОЛКУ(попеременно с)НАЖМИТЕ ОК(затем)НАПОЛНИТЕ БАЧОК	Резервуар был извлечен во время налива напитка.В гидравлический контур попал воздух.	Поставить резервуар на место и нажать кнопку ОК (В4).Отображается сообщение «ГОРЯЧАЯ ВОДА НАЖМИ-ТЕ ОК».Снова нажать кнопку ОК (В9).Прибор снова готов к использованию.
ОЧИСТИТЕ КОНТЕЙНЕР ДЛЯ ГУЩИ	Контейнер для отходов (A4) переполнен или с момента последнего приготовления кофе прошло более трех дней (очистка требуется для обеспечения гигиеничности аппарата).	Опорожнить и очистить контейнер для отходов, затем поставить его на место.Важно! При извлечении подлона для сбора ОБЯЗАТЕЛЬНО опорожнять контейнер для отходов, даже если в нем совсем мало гущи.Если этого не сделать, при следующих приготовлениях кофе контейнер для отходов может переполниться сверх меры, что приведет к засорам в аппарате.
ВСТАВЬТЕ КОНТЕЙНЕР ДЛЯ ГУЩИ	Контейнер для отходов не был установлен на место после очистки.	Открыть сервисную дверцу и установить на место контейнер для отходов.
ЗАСЫПЬТЕ МОЛОТЫЙ КОФЕ	Выбрана функция «молотый кофе», но в воронку не засыпан молотый кофе.Воронка (A21) засорена.	Вытащить прибор из шкафа и засыпать в воронку молотый кофе.С помощью ножа прочистить воронку, как описано в разделе «Очистка воронки для засыпания молотого кофе».
ОЧИСТКА ОТ НАКИПИ(попеременно с)КОФЕ СРЕДНЕЙ КРЕПОСТИ	Необходимо удалить накипь из аппарата.	Как можно раньше следует выполнить процедуру удаления известковых отложений, описанную в разделе «Удаление накипи».
УМЕНЬШИТЕ ДОЗУ КОФЕ	Используется слишком много кофе.	Выбрать менее крепкий вкус или уменьшить количество молотого кофе, затем снова приготовить кофе.
НАПОЛНИТЕ КОНТЕЙНЕР ДЛЯ ЗЕРЕН	Закончились кофейные зерна.	Наполнить контейнер для кофейных зерен.
ВСТАВЬТЕ ЗАВАРОЧНЫЙ УЗЕЛ	Заварочный блок не установлен на место после очистки.	Установить заварочный блок на место, как описано в разделе «Очистка заварочного блока».
ЗАКРОЙТЕ ДВЕРЦУ	Открыта сервисная дверца.	Закрыть сервисную дверцу.
ОБЩАЯ СИГНАЛИЗАЦИЯ	Сильное загрязнение внутренних отсеков прибора.	Щательно очистить внутренние отсеки прибора, как описано в разделе «Очистка и обслуживание».Если после очистки сообщение не исчезает, обратиться в сервисный центр.
ГИДРОСИСТЕМА ПУСТАЗАПОЛНИТЬ СИСТЕМУпопеременно сГОРЯЧАЯ ВОДА НАЖМИТЕ ОК	Гидросистема пуста	Подключить сопло для горячей воды (A10) и нажимать кнопку ОК до тех пор, пока вода не будет выливаться нормально.

ВОДЫ

ПРОБЛЕМА ВОЗМОЖ	НАЯ ПРИЧИНА РЕШЕНИЕ
Недостаточно горячий кофе	Чашки предварительно не прогреты.Заварочный блок остыл, так как с момента последнего приготовления кофе прошло более 2/3 минуты.Настроена слишком низкая температура.	Прогреть чашки горячей водой.Перед приготовлением кофе прогреть заварочный блок, выбрав в меню функцию «ОПОЛАСКИВАНИЕ».Изменить заданную температуру (см. раздел «Изменение температуры кофе»).
Недостаточно густой кофе	Слишком грубый помол кофейного зерна.Недопустимый тип кофе.	Во время работы кофемолки повернуть регулятор степени помола на один шаг против часовой стрелки в направлении к отметке «1» (рис. 14).Использовать кофе для аппаратов по приготовлению эспрессо.
Кофе наливается слишком медленно или по капле.	Слишком тонкий помол кофейного зерна.	Во время работы кофемолки повернуть регулятор степени помола на один шаг по часовой стрелке в направлении к отметке «7» (рис. 14).Продолжить вращение по одному шагу до достижения удовлетворительной скорости налива кофе.Эффект достигается после налива 2 чашек кофе.
Кофе наливается слишком быстро.	Слишком грубый помол кофейного зерна.	Во время работы кофемолки повернуть регулятор степени помола на один шаг против часовой стрелки в направлении к отметке «1» (рис. 14).Не допускать настройки чрезмерно тонкого помола, иначе при выборе двух чашек кофе будет наливаться по капле.Эффект достигается после налива 2 чашек кофе.
Из одного из дозаторов не наливается кофе	Дозаторы засорены. Очистить дозаторы	зубочисткой (рис. 27).
Кофе не наливается из дозаторов, а просачивается из щелей сервисной дверцы (A2)	Отверстия дозаторов засорены сухой кофейной гущей.Шланг для кофе (A3) в сервисной дверце засорен.	При необходимости удалить остатки кофе зубочисткой, губкой или кухонной щеткой с жесткой щетиной (рис. 27-29).Тщательно очистить шланг для кофе (A3), особенно в узлах.
Вместо кофе из дозаторов льется вода	Возможно, молотый кофе застрял в воронке (A21).	Прочистить воронку (A21) деревянной или пластиковой вилкой и очистить внутренние отсеки аппарата.
Из дозатора молока не наливается молоко (C5).	Не установлен или неправильно установлен молочный шланг.	Вставить молочный шланг (C4) в резиновую прокладку в крышке молочного контейнера (рис. 24).
ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ
Недостаточно вспененное молоко	Крышка контейнера для молока загрязнена.Регулятор пенообразования установлен в неправильное положение.	Очистить крышку контейнера для молока, как описано в разделе «Очистка молочного контейнера».Отрегулировать, выполнив указания в разделе «Приготовление капучино».
В молоке есть пузыри или оно разбрызгивается из дозатора молока.	Молоко недостаточно охлаждено или не является маложирным.Регулятор пенообразования установлен в неправильное положение.Крышка контейнера для молока загрязнена.	Рекомендуется использовать охлажденное обезжиренное или маложирное молоко (температурой около 5°C).Если не удается добиться желаемого результата, попробовать другую марку молока.Немного сдвинуть регулятор пенообразования в направлении к отметке «CAFFELATTE» (см. раздел «Приготовление капучино»).Очистить крышку контейнера для молока, как описано в разделе «Очистка молочного контейнера».

ru

Innhold

INNLEDNING 7
