BEDIENUNGSANLEITUNG CCSSL60 V-ZUG

Danke, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Beachten Sie bitte die Sicherheitshinweise.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Gültigkeitsbereich

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle:

TypModell-Nr.Masssystem
CCSSL74A55-381
CCSSL6075A60-381
CCSXSL6076A60-450

Ausführungsabweichungen sind im Text erwähnt.

© V-ZUG AG, CH-6301 Zug, 2012

A A3 A4 A5 A2 A1 A8 A10 A7 A6 A14 A13 A12 A18 A19 A15 A20 A16 A21 A17 A23 A22 A11 A9

B B1 B2 B3 B4 B5 B6 B7 B8 B9 B10

C C6 C5 C4 C2 C3 C7

In dieser Anleitung verwendete Symbole ....7

Buchstaben in Klammern 7

Fehlerbehebung und Reparaturen 7

SICHERHEIT ....7

Grundlegende Sicherheitshinweise ....7

Verwendungszweck 8

Anleitung 8

BESCHREIBUNG 8

Gerätebeschreibung 8

Beschreibung des Bedienfelds 8

Beschreibung des Milchbehälters und des Zubehörs ....8

VORBEREITUNGEN 8

Überprüfung des Geräts 8

Installation des Geräts 8

Anschluss des Geräts 9

ENTSORGUNG....9

EINBAU 9

ERSTMALIGE VERWENDUNG DES GERÄTS 12

EINSCHALTEN UND AUFHEIZEN 12

ZUBEREITUNG VON KAFFEE MIT KAFFEEBOHNEN 12

VERÄNDERN DER KAFFEEMENGE IN DER TASSE ....13

Programmieren der Menge ....13

EINSTELLEN DES MAHLWERKS.... 13

ZUBEREITUNG VON ESPRESSO MIT VORGEMAHLENEM

KAFFEE (ANSTELLE VON KAFFEEBOHNEN) 14

HEISSWASSERAUSGABE 14

VERÄNDERN DER HEISSWASSERMENGE 14

ZUBEREITUNG VON CAPPUCCINO.... 14

VERÄNDERN DER MILCH- ODER KAFFEEMENGE FÜR

CAPPUCCINO 15

ZUBEREITUNG VON LATTE MACCHIATO ODER

MILCHKAFFEE 15

VERÄNDERN DER KAFFEE- UND MILCHMENGE FÜR LATTE

MACCHIATO/MILCHKAFFEE 15

REINIGUNG 16

Reinigen des Geräts 16

Reinigen des Kaffeesatzbehälters 16

Reinigen der Tropfschale 16

Reinigen des Wassertanks 16

Reinigen der Auslauföffnungen 16

Reinigen des Trichters zum Einfüllen von vorgemahlenem

Kaffee 16

Reinigen des Inneren der Kaffeemaschine 16

Reinigen der Brüheinheit 16

Reinigen des Milchbehälters 17

MENÜEINSTELLUNGEN....17

Spülvorgang 18

Sprache einstellen 18

Energiesparmodus 18

Uhrzeit einstellen 18

Auto-Einschaltung 18

Auto-Abschaltung (Standby) 19

Temperatur einstellen 19

Wasserhärte einstellen 19

Statistikfunktion 19

Werkseinstellungen (Reset) 19

Entkalken 20

AUSSCHALTEN DES GERÄTS 20

TECHNISCHE DATEN 20

ANGEZEIGTE MELDUNGEN 21

FEHLERBEHEBUNG 22

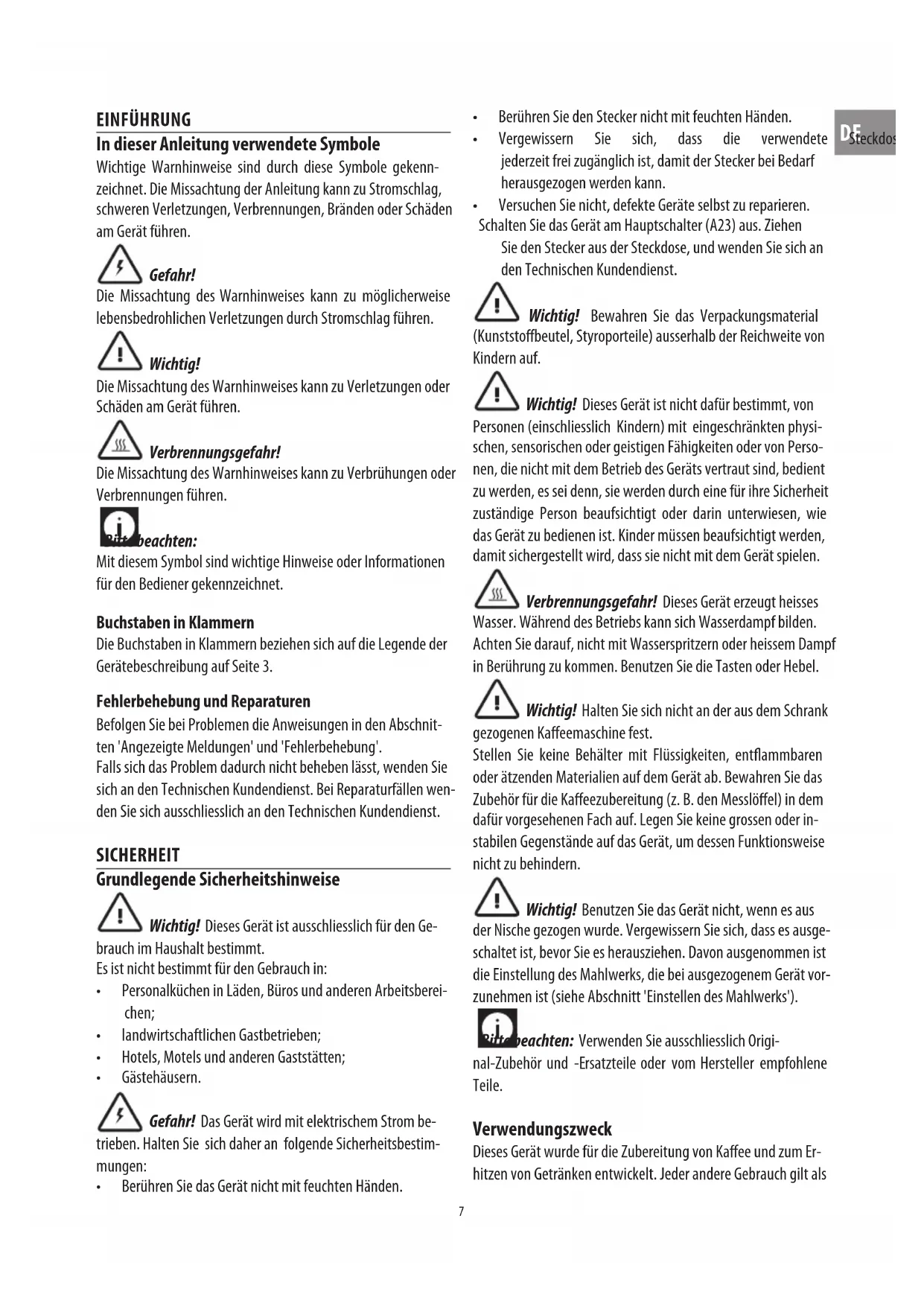

EINFÜHRUNG

In dieser Anleitung verwendete Symbole

Wichtige Warnhinweise sind durch diese Symbole gekennzeichnet. Die Missachtung der Anleitung kann zu Stromschlag, schweren Verletzungen, Verbrennungen, Bränden oder Schäden am Gerät führen.

Gefahr!

Die Missachtung des Warnhinweises kann zu möglicherweise lebensbedrohlichen Verletzungen durch Stromschlag führen.

Wichtig!

Die Missachtung des Warnhinweises kann zu Verletzungen oder Schäden am Gerät führen.

Verbrennungsgefahr!

Die Missachtung des Warnhinweises kann zu Verbrühungen oder Verbrennungen führen.

beachten:

Mit diesem Symbol sind wichtige Hinweise oder Informationen für den Bediener gekennzeichnet.

Buchstaben in Klammern

Die Buchstaben in Klammern beziehen sich auf die Legende der Gerätebeschreibung auf Seite 3.

Fehlerbehebung und Reparaturen

Befolgen Sie bei Problemen die Anweisungen in den Abschnitten 'Angezeigte Meldungen' und 'Fehlerbehebung'.

Falls sich das Problem dadurch nicht beheben lässt, wenden Sie sich an den Technischen Kundendienst. Bei Reparaturfällen wenden Sie sich ausschliesslich an den Technischen Kundendienst.

SICHERHEIT

Grundlegende Sicherheitshinweise

Wichtig! Dieses Gerät ist ausschliesslich für den Ge-

brauch im Haushalt bestimmt.

Es ist nicht bestimmt für den Gebrauch in:

• Personalküchen in Läden, Büros und anderen Arbeitsbereichen;
  • landwirtschaftlichen Gastbetrieben;
  • Hotels, Motels und anderen Gaststätten;
• Gästehäusern.

Gefahr! Das Gerät wird mit elektrischem Strom be-

trieben. Halten Sie sich daher an folgende Sicherheitsbestimmungen:

• Berühren Sie das Gerät nicht mit feuchten Händen.

• Berühren Sie den Stecker nicht mit feuchten Händen.
• Vergewissern Sie sich, dass die verwendete jederzeit frei zugänglich ist, damit der Stecker bei Bedarf herausgezogen werden kann.
• Versuchen Sie nicht, defekte Geräte selbst zu reparieren. Schalten Sie das Gerät am Hauptschalter (A23) aus. Ziehen Sie den Stecker aus der Steckdose, und wenden Sie sich an den Technischen Kundendienst.

Wichtig! Bewahren Sie das Verpackungsmaterial ffbeutel, Styroporteile) ausserhalb der Reichweite von uf.

Wichtig! Dieses Gerät ist nicht dafür bestimmt, von

Personen (einschliesslich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen, die nicht mit dem Betrieb des Geräts vertraut sind, bedient zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder darin unterwiesen, wie das Gerät zu bedienen ist. Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

Verbrennungsgefahr! Dieses Gerät erzeugt heisses

Wasser. Während des Betriebs kann sich Wasserdampf bilden.

Achten Sie darauf, nicht mit Wasserspritzern oder heissem Dampf in Berührung zu kommen. Benutzen Sie die Tasten oder Hebel.

Wichtig! Halten Sie sich nicht an der aus dem Schranken Kaffeemaschine fest.

Stellen Sie keine Behälter mit Flüssigkeiten, entflammbaren oder ätzenden Materialien auf dem Gerät ab. Bewahren Sie das Zubehör für die Kaffeezubereitung (z. B. den Messlöffel) in dem dafür vorgesehenen Fach auf. Legen Sie keine grossen oder instabilen Gegenstände auf das Gerät, um dessen Funktionsweise nicht zu behindern.

Wichtig! Benutzen Sie das Gerät nicht, wenn es aus

der Nische gezogen wurde. Vergewissern Sie sich, dass es ausgeschaltet ist, bevor Sie es herausziehen. Davon ausgenommen ist die Einstellung des Mahlwerks, die bei ausgezogenem Gerät vorzunehmen ist (siehe Abschnitt 'Einstellen des Mahlwerks').

peachten: Verwenden Sie ausschliesslich Origi-

nal-Zubehör und -Ersatzteile oder vom Hersteller empfohlene Teile.

Verwendungszweck

Dieses Gerät wurde für die Zubereitung von Kaffee und zum Erhitzen von Getränken entwickelt. Jeder andere Gebrauch gilt als

nicht bestimmungsgemäss.

Das Gerät ist nicht für den kommerziellen Gebrauch geeignet.

Der Hersteller haftet nicht für Schäden durch unsachgemässen Gebrauch des Geräts. Dieses Gerät kann über einem Einbaubackofen installiert werden, wenn dieser über ein Kühlgebläse an der Rückseite verfügt (maximale Mikrowellenleistung: 3 kW).

Anleitung

Lesen Sie diese Anleitung vor der Inbetriebnahme des Geräts aufmerksam durch.

• Heben Sie diese Anleitung gut auf.
- Eine Missachtung dieser Anleitung kann zu Verbrennungen oder Schäden am Gerät führen.

Der Hersteller übernimmt keine Haftung für Schäden, die auf die Missachtung dieser Anleitung zurückzuführen sind.

Bitte beachten: Das Gerät verfügt über ein Kühlgebläse.

Das Gebläse schaltet sich jedes Mal ein, wenn Kaffee, Dampf oder Heisswasser ausgegeben wird.

Nach einigen Minuten schaltet sich das Gebläse automatisch ab.

BESCHREIBUNG

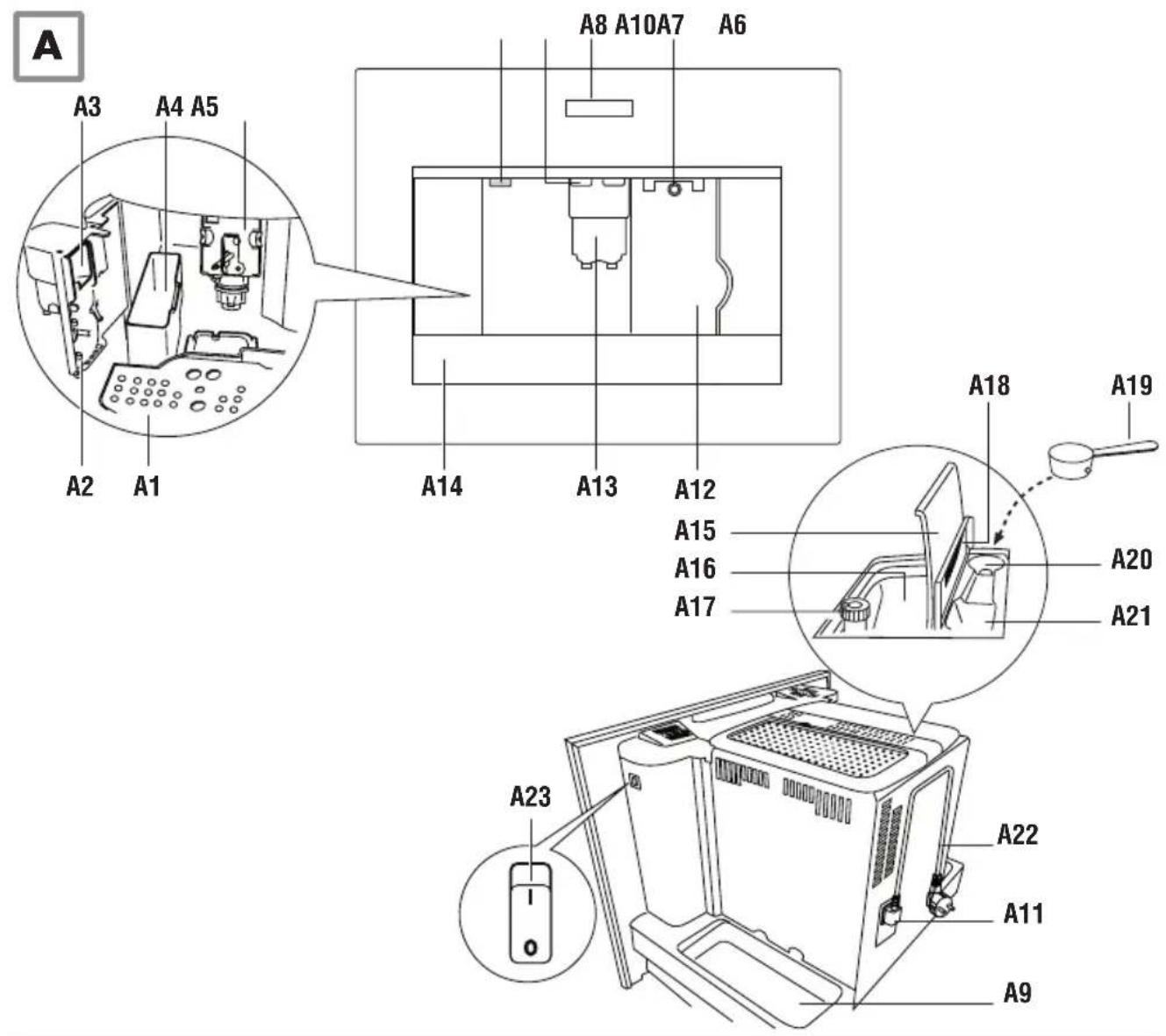

Gerätebeschreibung

(Seite 3 - A)

A1. Tassenabstellfläche
A2. Serviceklappe
A3. Kaffee-Zentralauslauf
A4. Sammelbehälter für Kaffeesatz
A5. Brüheinheit
A6. Beleuchtung der Tassenabstellfläche

A7. Ein-Aus/Standby-Taste

A8. Bedienfeld

A9. Abstellfläche

A10. Heisswasser- und Dampfdüse

A11. IEC-Stecker

A12. Wassertank

A13. Kaffeeauslauf (höhenverstellbar)

A14. Tropfschale

A15. Deckel des Kaffeebohnenbehälters

A16. Kaffeebohnenbehälter

A17. Reglerknopf für die Kaffeemahlstärke

A18. Klappe für Trichter zum Einfüllen von vorgemahlenem Kaffee

A19. Messlöffel

A20. Fach für den Messlöffel

A21. Trichter zum Einfüllen von vorgemahlenem Kaffee

A22. Netzkabel

A23. Hauptschalter

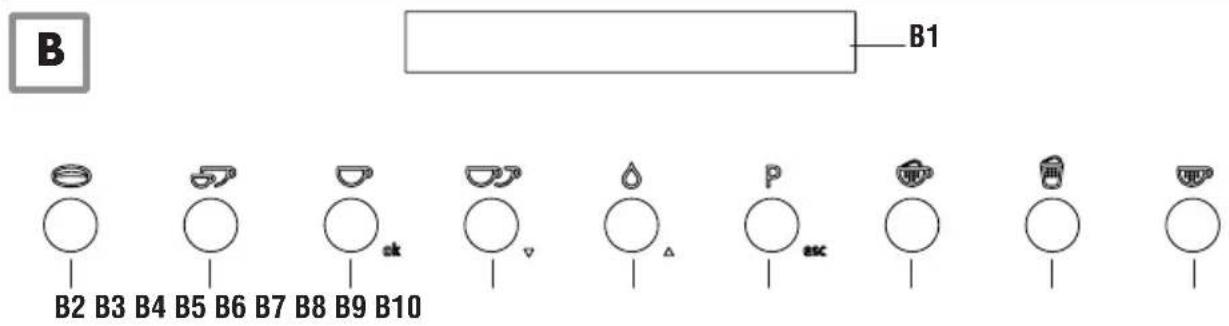

Beschreibung des Bedienfelds

(Seite 3 - B)

B1. Display: Gibt Hinweise während der Benutzung des Geräts.

B2. Taste für die Wahl des Kaffeearomas

B3. Taste für die Wahl der Kaffeeart (Espresso, Kaffee, Kaffee lang)

B4. /OK® Taste für die Ausgabe einer Tasse Kaffee und zur Bestätigung der ausgewählten Funktion

B5. /∇Taste für die Ausgabe von zwei Tassen Kaffee und zum Zurückblättern innerhalb des Menüs, um die verschiedenen Funktionen anzuzeigen

B6. /⚠️ Taste für die Ausgabe von Heisswasser und zum Vorwärtsblättern innerhalb des Menüs, um die verschiedenen Funktionen anzuzeigen

B7. P / ESC-Taste, zum Aktivieren oder Deaktivieren des Einstellungsmodus der Menüparameter und zum Verlassen des gewählten Modus

B8. Taste für die Ausgabe eines Cappuccinos

B9. Taste für die Ausgabe eines Latte Macchiatos

B10. 📋 Taste für die Ausgabe eines Milchkaffees

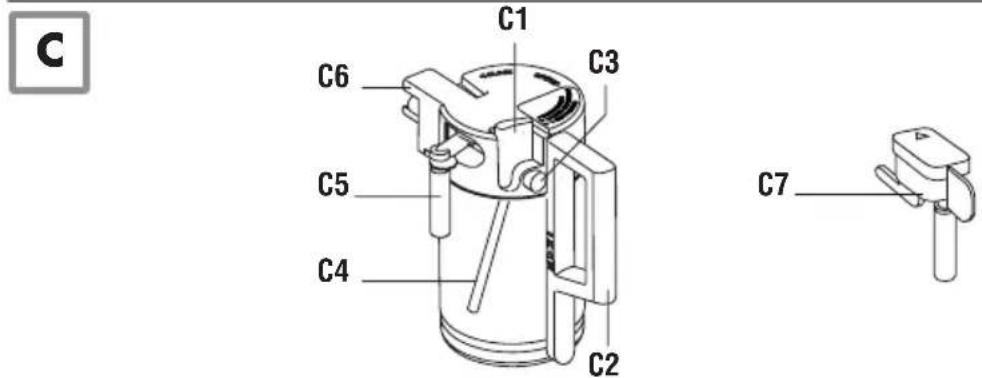

Beschreibung des Milchbehälters und des Zubehörs

(Seite 3 - C)

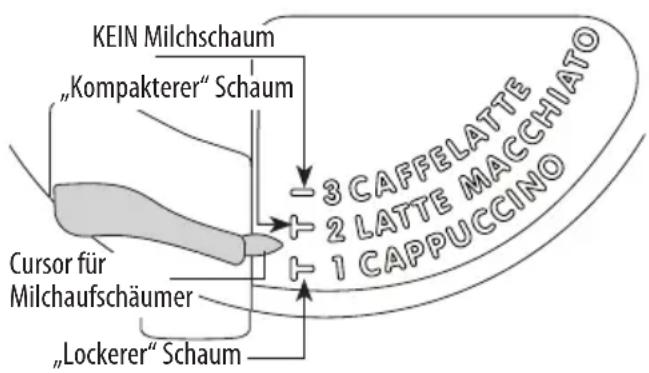

C1. Cursor für Milchaufschäumer
C2. Griff des Milchbehälters
C3. Taste CLEAN
C4. Milchzulaufschlauch
C5. Milchschaumauslauf
C6. Milchaufschäumer
C7. Heisswasserauslauf

VORBEREITUNGEN

Überprüfung des Geräts

Vergewissern Sie sich nach dem Auspacken, dass das Gerät vollständig und unversehrt ist und alle Zubehörteile vorhanden sind.

Verwenden Sie das Gerät nicht, wenn es offensichtlich beschädigt ist.

Wenden Sie sich an den Technischen Kundendienst.

Installation des Geräts

Wichtig!

• Die Installation ist durch qualifiziertes Fachpersonal gemäss den geltenden örtlichen Bestimmungen durchzuführen (siehe Abschnitt 'Einbau').
- Halten Sie das Verpackungsmaterial (Kunststoffbeutel, Styroporteile etc.) von Kindern fern.
- Installieren Sie das Gerät nie in Räumen, in denen die Temperatur auf 0°C oder darunter sinken kann.
- Stellen Sie den Wasserhärtegrad möglichst bald ein. Befol-

gen Sie dazu die Anweisungen in Abschnitt 'Wasserhärte einstellen'.

Anschluss des Geräts

Gefahr! Vergewissern Sie sich, dass die Spannung des

Stromnetzes mit der Angabe auf dem Typenschild an der Geräteunterseite übereinstimmt.

Schliessen Sie das Gerät nur an eine fachgerecht installierte Steckdose mit mindestens 10 A Strombelastbarkeit und korrekter Erdung an.

Falls der Stecker des Geräts und die Steckdose nicht vom selben Typ sind, lassen Sie die Steckdose durch eine Fachkraft gegen eine neue, passende auswechseln.

Damit die Installation den Sicherheitsrichtlinien entspricht, ist bei der Installation ein allpoliger Sicherheitsschalter mit einer Kontaktöffnungsweite von mindestens 3 mm zu verwenden.

Verwenden Sie keine Mehrfachstecker oder Verlängerungskabel.

Wichtig! Im Stromnetz müssen den nationalen In-

stallationsbestimmungen entsprechende Sicherheitsabschalter vorhanden sein.

ENTSORGUNG

Elektrogeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Geräte mit diesem Symbol entsprechen der Europäischen Richtlinie 2002/96/EG.

Alle ausgesonderten elektrischen und elektronischen Geräte sind vom normalen Hausmüll ge-

trennt auf einem vom Gesetzgeber vorgesehenen Recyclinghof zu entsorgen. Durch ein korrektes Entsorgen ausgesonderter Geräte werden Schäden an der Umwelt und gesundheitliche Risiken vermieden. Weitere Informationen hinsichtlich der Entsorgung ausgesonderter Geräte erhalten Sie bei der Gemeindeverwaltung, der Behörde für die Beseitigung von Haushaltsabfällen oder dem Händler, bei dem Sie das Gerät gekauft haben.

EINBAU

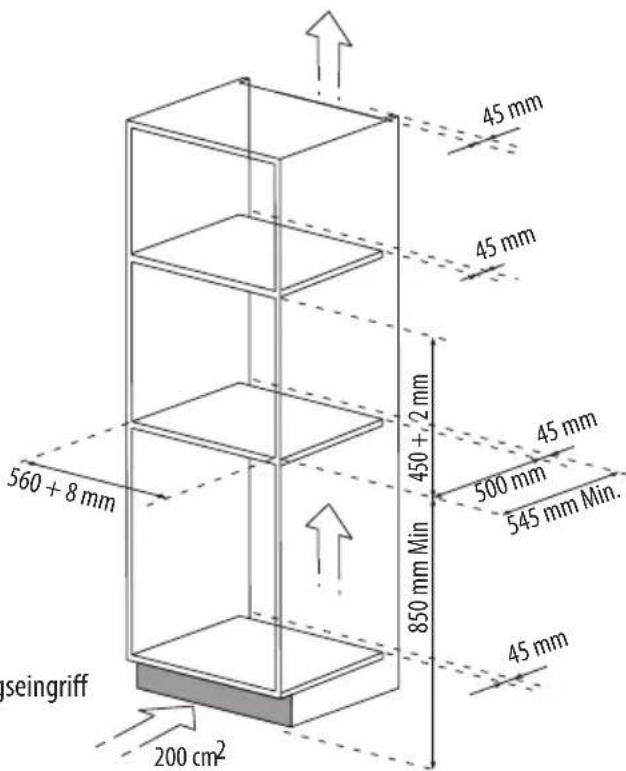

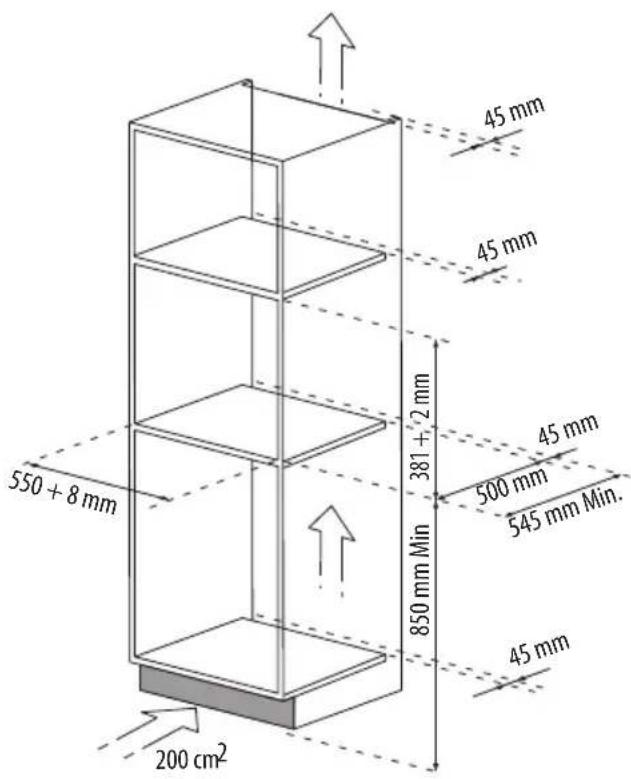

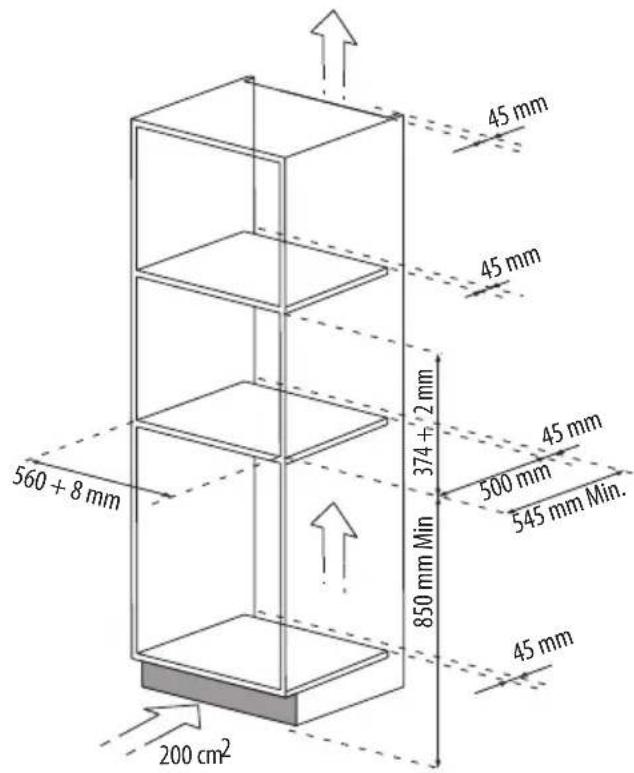

Vergewissern Sie sich, dass die erforderlichen Mindestabstände für die korrekte Installation des Geräts gegeben sind.

Die Kaffeemaschine muss in einen Hochschrank eingebaut werden, der mit handelsüblichen Bügeln fest an der Wand fixiert sein muss.

Wichtig!

- Wichtig: Vor jedem Installations- oder Wartungseingriff muss das Gerät von der Stromversorgung getrennt werden.

- Küchenmöbel in unmittelbarer Nähe des Geräts müssen

hitzebeständig sein (mind. 65 °C).

- Für eine korrekte Belüftung lassen Sie eine Öffnung an der Rückseite des Schranks frei (Masse siehe Abbildung).

DE

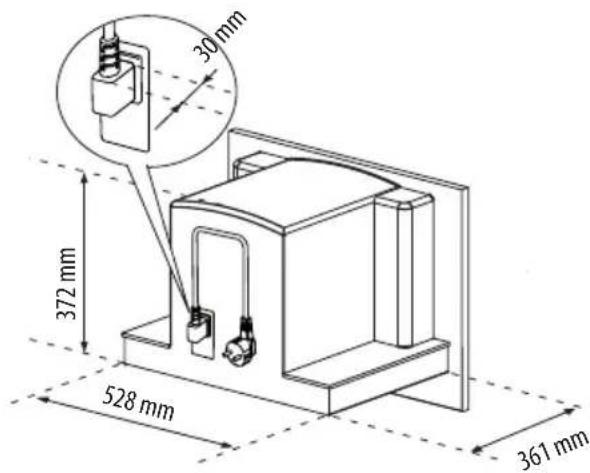

30 mm 372 mm 528 mm 361 mm

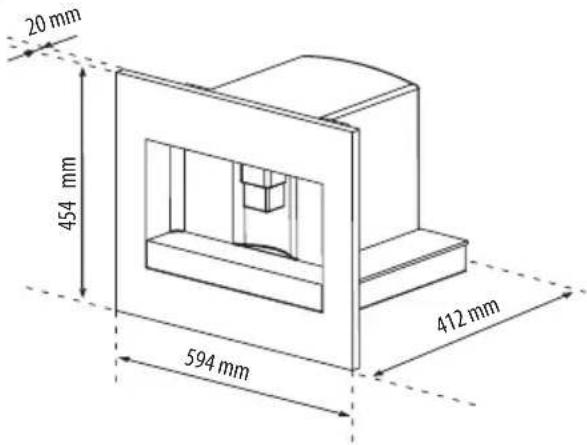

H 454 MM

20 mm 454 mm 594 mm 412 mm

seingriff 200 cm² 45 mm 45 mm 450 + 2 mm 560 + 8 mm 500 mm 545 mm Min. 850 mm Min 45 mm

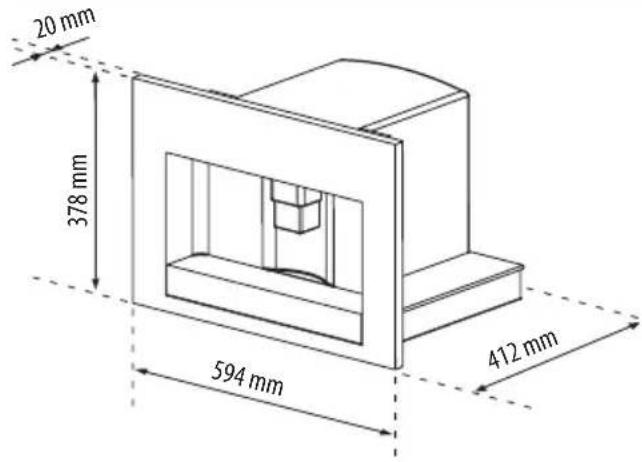

h 378 MM

20 mm 378 mm 594 mm 412 mm

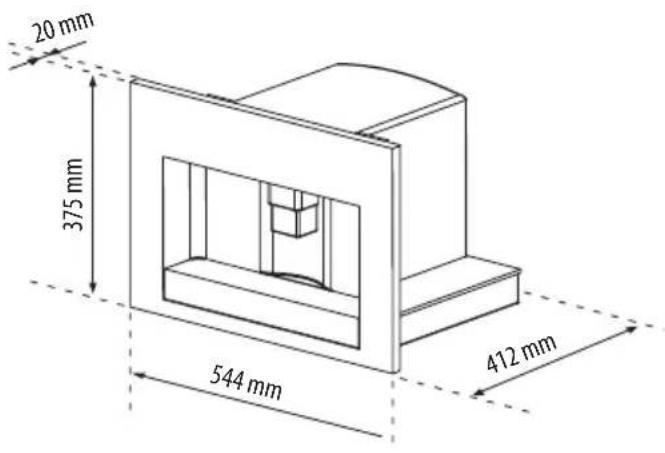

h 375 MM

20 mm 375 mm 544 mm 412 mm

45 mm 45 mm 374 + 2 mm 500 mm 545 mm Min. 850 mm Min 560 + 8 mm 45 mm 200 cm²

45 mm 45 mm 381 + 2 mm 500 mm 545 mm Min. 850 mm Min 550 + 8 mm 45 mm 200 cm²

x 16 x 2

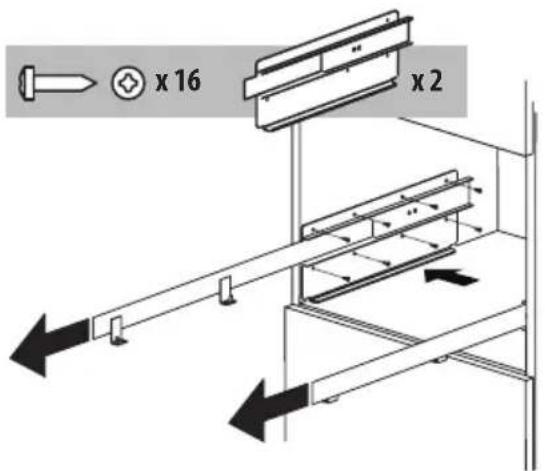

Positionieren Sie die Führungsschienen wie abgebildet an den Seiten der Schrankwände.

Befestigen Sie die Schienen mit den mitgelieferten Schrauben, und ziehen Sie sie dann bis zum Anschlag heraus.

Falls die Kaffeemaschine über einer Wärmeschublade installiert ist, verwenden Sie deren Oberseite als Orientierungshilfe für die Positionierung der Führungsschienen.

In diesem Fall ist keine Stellfläche für die Schienen vorhanden.

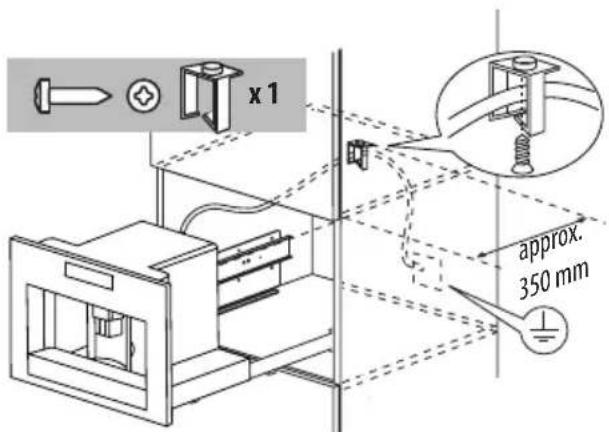

Befestigen Sie das Netzkabel mit der Kabelklemme.

Das Stromkabel muss lang genug sein, um das Gerät aus dem Schrank herausziehen und den Kaffeebohnenbehälter füllen zu können.

Die Erdung des Geräts muss den gesetzlichen Vorgaben entsprechen.

Der elektrische Anschluss muss von einem qualifizierten Elektriker den Anweisungen gemäss ausgeführt werden.

x4x8

Setzen Sie das Gerät auf die Schienen. Achten Sie darauf, dass die Zapfen richtig in den für sie vorgesehenen Löchern sitzen, wenn Sie das Gerät mit den mitgelieferten Schrauben befestigen.

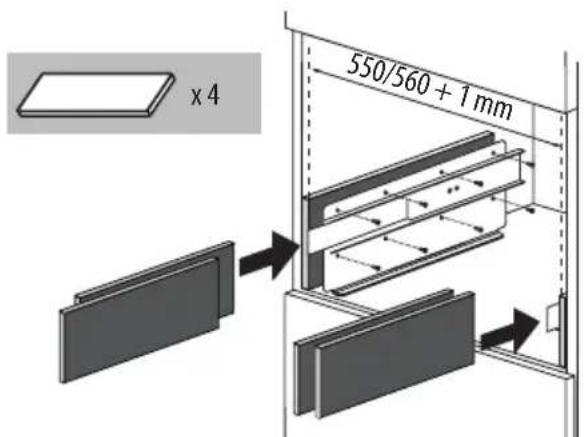

Falls die Höhe des Geräts korrigiert werden muss, verwenden Sie die mitgelieferten Distanzstücke.

x 4 550/560 + 1 mm

Korrigieren Sie gegebenenfalls die Ausrichtung des Geräts, indem Sie die mitgelieferten Distanzstücke unter oder neben der Halterung platzieren.

ERStMalIGE VERwEnDUnG DES GERätS

• Das Gerät wurde im Werk unter Verwendung von Kaffee kontrolliert. Deshalb können sich Spuren von Kaffee im Mahlwerk befinden.

• Stellen Sie den Wasserhärtegrad möglichst bald ein. Befolgen Sie dazu die Anweisungen in Abschnitt „Wasserhärte einstellen“.

• Schliessen Sie das Gerät an das Stromnetz an und stellen Sie den Hauptschalter (A23) auf Position I.

• Nach 5 Sekunden zeigt das Gerät „TANK FÜLLEN“ an. Ziehen Sie den Wassertank (Abb. 4) heraus, spülen Sie ihn und füllen Sie ihn maximal bis zur Markierung MAX mit kaltem Wasser. Schieben Sie den Behälter wieder bis zum Anschlag ein.
• Sie müssen zunächst die Sprache auswählen (die Sprachen werden nacheinander in Abständen von ca. 3 Sekunden angezeigt).

Wenn auf dem Display die Meldung „FÜR EINSTELLUNG DEUTSCH OK DRÜCKEN“ erscheint, drücken Sie 3 Sekunden lang die Taste OK (B4) (Abb. 3), bis die Meldung „DEUTSCH EINGESTELLT“ angezeigt wird. Falls Sie die falsche Sprache gewählt haben, befolgen Sie die Anweisungen in Abschnitt „Sprache einstellen“. Falls die von Ihnen gewünschte Sprache nicht verfügbar ist, wählen Sie eine der auf dem Display angezeigten (in den Anweisungen wird Englisch verwendet).

Befolgen Sie dann die Anweisungen auf dem Display:

1. Stellen Sie eine Tasse unter den Heisswasserauslauf (Abb. 5). (Falls der Heisswasserauslauf nicht eingesetzt wurde, zeigt das Gerät die Meldung „WASSERAUSLAUF EINSETZEN“ an). Befestigen Sie den Auslauf wie in Abbildung 6 dargestellt. Das Gerät zeigt die Meldung „HEISSWASSER OK DRÜCKEN“ an. Drücken Sie die Taste OK (B4). Etwas Wasser kommt aus dem Auslauf.
2. Danach zeigt das Gerät „AUSSCHALTUNG LÄUFT, BITTE WARTEN“ an und schaltet sich aus.
3. Ziehen Sie das Gerät an den Griffen heraus (Abb. 7). Öffnen Sie den Deckel und befüllen Sie den Behälter mit Kaffeebohnen. Schliessen Sie den Deckel wieder, und schieben Sie das Gerät wieder hinein.

Die Kaffeemaschine ist jetzt betriebsbereit.

Wichtig! Füllen Sie nie vorgemahlenen Kaffee, Instantkaffe, karamelisierte Bohnen oder andere Dinge ein, die das Gerät beschädigen könnten.

Bitte beachten: Nach der ersten Inbetriebnahme müssen 4 bis 5 Tassen Kaffee und 4 bis 5 Cappuccinos zubereitet werden, bevor mit dem Gerät ein gutes Ergebnis erzielt werden kann.

Bitte beachten: Nach jedem Einschalten durch den Hauptschalter (A23) führt die Kaffeemaschine eine EIGENDIAGNOSE durch und schaltet sich dann aus. Um das Gerät erneut einzuschalten, drücken Sie die Taste EIN/AUS/Standby (A7) (Abb. 1)

EInSChaltEn UnD aUFhEIZEn

Nach jedem Einschalten des Gerätes wird automatisch ein Vorheiz- und Spülvorgang durchgeführt, der sich nicht unterbrechen lässt.

Das Gerät ist erst nach Ablauf dieses Vorgangs betriebsbereit.

Verbrennungsgefahr! Während des Spülvorgangs tritt etwas heisses Wasser aus den Kaffeeauslauföffnungen aus.

Um das Gerät einzuschalten, drücken Sie die Taste EIN/AUS/Standby (A7) (Abb. 1). Auf dem Display erscheint die Meldung „AUFHEIZVORGANG, BITTE WARTEN“.

Nachdem der Aufheizvorgang abgeschlossen ist, wird die Meldung „SPÜLVORGANG“ angezeigt.

Wenn das Gerät seine Betriebstemperatur erreicht hat, erscheint auf dem Display die Meldung „KAFFEE NORMAL“.

ZUBEREItUnG VOn KaFFEE MIt KaFFEEBOhnEn

1. Das Gerät wurde werksseitig für die Ausgabe von Kaffee mit normalem Aroma eingestellt. Sie können Kaffee mit extra mildem, mildem, normalem, kräftigem oder sehr kräftigem Aroma zubereiten. Ausserdem haben Sie die Möglichkeit, vorgemahlenen Kaffee zu verwenden. Um das gewünschte Aroma zu wählen, drücken Sie mehrmals die Taste (B2) (Abb. 8). Das gewünschte Aroma wird auf dem Display angezeigt.

2. Stellen Sie 1 Tasse unter die Auslauföffnungen, wenn Sie 1 Kaffee möchten (Abb. 9) oder 2 Tassen für 2 Kaffees (Abb. 9).

Für eine noch bessere Crema ziehen Sie den Kaffeeauslauf möglichst weit nach unten über die Tassen (Abb. 10).

1. Drücken Sie die Taste (B57(Abb. 11), um die Kaffeeart zu wählen (Espresso, Kaffee, Kaffee lang).

Drücken Sie jetzt die Taste (B4) (Abb. 12), wenn Sie

1 Kaffee zubereiten möchten, und für 2 Kaffees die Taste (B5) (Abb. 13). Jetzt mahlt das Gerät die Bohnen und beginnt, den Kaffee in die Tasse auszugeben. Wenn die voreingestellte Kaffeemenge erreicht ist, hält das Gerät die Kaffeeausgabe automatisch an und entsorgt den verbrauchten Kaffeesatz in den Satzbehälter.

1. Nach einigen Sekunden ist das Gerät wieder betriebsbereit.
2. Um das Gerät auszuschalten, drücken Sie die Taste EIN/AUS/Standby (A7) (Abb. 1).

(Vor dem Ausschalten führt das Gerät automatisch einen Spülvorgang durch. Achten Sie darauf, sich nicht zu verbrühen).

ANMERKUNG 1: Wenn der Kaffee nur tropfenweise oder überhaupt nicht austritt, siehe Abschnitt 'Einstellen des Mahlwerks'.

ANMERKUNG 2: Wenn der Kaffee zu schnell austritt und die Crema nicht zufriedenstellend ausfällt, siehe Abschnitt 'Einstellen des Mahlwerks'.

ANMERKUNG 3: Tipps für heisseren Kaffee:

• Gehen Sie vor wie in Abschnitt 'Menüparameter ände und einstellen', Funktion 'Spülvorgang' beschrieben.
• Verwenden Sie keine zu dicken Tassen, da sie zu viel Wärme aufnehmen, wenn sie nicht vorgewärmt sind.
• Wärmen Sie die Tassen vor, indem Sie sie mit Heisswasser ausspülen.

ANMERKUNG 4: Die Ausgabe des Kaffees lässt sich jederzeit unterbrechen. Drücken Sie dafür erneut die zuvor gewählte Taste, die während des Vorgangs leuchtet.

ANMERKUNG 5: Soll die Kaffeemenge in der Tasse gleich nach der Ausgabe noch erhöht werden, drücken Sie die zuvor gewählte Taste innerhalb von 3 Sekunden nach Ende der Ausgabe.

ANMERKUNG 6: Erscheint auf dem Display die Meldung „TANK FÜLLEN“, muss der Wassertank aufgefüllt werden. Andernfalls gibt das Gerät keinen Kaffee aus.

(Normalerweise ist noch ein Rest Wasser im Tank).

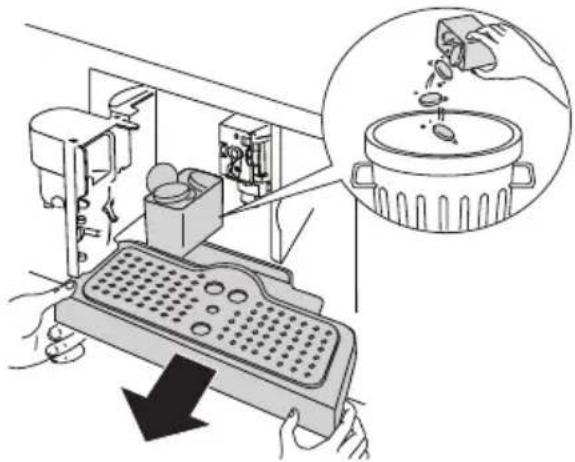

ANMERKUNG 7: Nach der Ausgabe von ca. 14 Tassen Kaffee (oder 7 doppelten Portionen) erscheint die Meldung „SATZBEHÄLTER LEEREN“.

Zum Reinigen öffnen Sie die Serviceklappe auf der Vorderseite des Geräts, indem Sie am Kaffeeauslauf ziehen (Abb. 16). Entnehmen Sie dann die Tropfschale (Abb. 17), und reinigen Sie diese.

Beim Reinigen ist die Tropfschale immer vollständig herauszunehmen.

Wichtig! Immer wenn die Tropfschale herausgezogen

wird, MUSS auch der Satzbehälter geleert werden.

Wird dies versäumt, kann das Gerät verstopfen.

ANMERKUNG 8: Der Wassertank darf nicht entnommen werden, während das Gerät Kaffee ausgibt.

Wird der Wassertank während der Ausgabe entnommen, so kann das Gerät keinen Kaffee produzieren und zeigt einige Meldungen an (siehe Seite 21).

VERÄNDERN DER KAFFEEMENGE IN DER TASSE

Das Gerät wurde werksseitig für die Ausgabe einer Standardmenge Kaffee voreingestellt.

Um die Kaffeemenge auszuwählen, drücken Sie wiederholt die Taste (B3), bis die Meldung mit der gewünschten Kaffeemenge angezeigt wird:

Entsprechende Kaffee- menge (ml)
ESPRESSO 230
KAFFEE 2110
KAFFEE LANG	2150

Programmieren der Menge

So können Sie die Kaffeemenge ändern:

1. Stellen Sie eine Tasse unter die Kaffeeauslauföffnungen (Abb. 9).
2. Halten Sie die Taste 📞 (B4) gedrückt, bis das Display die Meldung „MENGE PROGRAMMIEREN“ anzeigt und mit der Kaffeeausgabe begonnen wird. Lassen Sie dann die Taste los.
3. Sobald sich die gewünschte Menge in der Tasse befindet, drücken Sie dieselbe Taste erneut.

Die eingestellte Menge wurde nun programmiert.

EINSTELLEN DES MAHLWERKS

Das Mahlwerk wurde werksseitig eingestellt und muss daher in der Regel nicht eingestellt werden.

Falls Ihnen die Ausgabe nach der Zubereitung der ersten Portionen jedoch zu schnell oder zu langsam (tropfenweise) erscheint, können Sie dies korrigieren, indem Sie den Mahlgrad über den Einstellknopf des Mahlwerks nachstellen (Abb. 14).

Wichtig! Der Einstellknopf des Mahlwerks darf nur gedreht werden, während das Mahlwerk in Betrieb ist.

765432170 765432170

Wenn Sie eine langsamere Ausgabe und eine schönere Crema

möchten, drehen Sie den Einstellknopf gegen den Uhrzeigersinn (feiner vorgemahlener Kaffee).

Wenn Sie eine schnellere Ausgabe (nicht tropfenweise) wünschen, drehen Sie den Einstellknopf im Uhrzeigersinn (gröber vorgemahlener Kaffee).

ZUBEREItUnG VOn ESPRESSO MIt VORGEMahIE-nEM KaFFEE (anStEIIE VOn KaFFEEBOhnEn)

• Drücken Sie die Taste (B2) (Abb. 8), und wählen Sie die Funktion „vorgemahlener Kaffee“.
  • Ziehen Sie das Gerät an den Griffen heraus (Abb. 7).
• Nehmen Sie den Deckel in der Mitte ab, und geben Sie einen Messlöffel mit vorgemahlenem Kaffee in den Trichter (Abb. 19). Schieben Sie das Gerät hinein und gehen Sie wie in Abschnitt 'Zubereitung von Kaffee mit Kaffeebohnen' beschrieben vor.

Bitte beachten: Sie können jeweils eine einzelne Kaffee-portion zubereiten, wenn Sie die Taste (B4) (Abb. 12) drücken.

- Wenn Sie nach dem Gebrauch des Geräts mit vorgemahlenem Kaffee wieder Kaffee aus Kaffeebohnen zubereiten möchten, muss die Funktion „gemahlener Kaffee“ deaktiviert werden. Drücken Sie dazu wieder die Taste (B2) (Abb. 8).

ANMERKUNG 1: Füllen Sie nie vorgemahlenen Kaffee in das ausgeschaltete Gerät, da sich das Kaffeemehl im Geräteinneren verteilen könnte.

ANMERKUNG 2: Geben Sie nie mehr als 1 Messlöffel voll hinein, andernfalls bereitet das Gerät keinen Kaffee zu.

ANMERKUNG 3: Verwenden Sie ausschliesslich den mitgelieferten Messlöffel.

ANMERKUNG 4: Geben Sie in den Trichter nur für Espressomaschinen vorgemahlenen Kaffee.

ANMERKUNG 5: Ist der Trichter verstopft, weil mehr als ein Messlöffel vorgemahlener Kaffee hineingegeben wurde, drücken Sie das Kaffeemehl mit einem Messer hinunter (Abb. 21). Nehmen Sie dann die Brüheinheit ab und reinigen Sie Brüheinheit und Gerät wie in Kapitel 'Reinigen der Brüheinheit' beschrieben.

hEISSwaSSERaUSGaBE

• Vergewissern Sie sich, dass der Wasserauslauf korrekt sitzt (Abb. 6).
  • Stellen Sie einen Behälter unter den Auslauf.
  • Drücken Sie die Taste ⬤ (B6) (Abb. 20).

Die Meldung „HEISSWASSER“ wird angezeigt, und aus dem Heisswasserauslauf fliesst heisses Wasser in den darunter stehenden Behälter. Lassen Sie heisses Wasser nicht länger als 2 Minuten am Stück laufen. Zum Unterbrechen drücken Sie die Taste (B6). Das Gerät unterbricht die Ausgabe, sobald die voreingestellte Menge erreicht ist.

VERänDERn DER hEISSwaSSERMEnGE

Das Gerät wurde werksseitig für die automatische Ausgabe von 250 ml Heisswasser eingestellt.

So können Sie diese Mengen verändern:

1. Stellen Sie einen Behälter unter den Auslauf.

2. Halten Sie die Taste (B6) erneut gedrückt, bis das Display die Meldung „HEISSWASSER MENGE PROGRAMMIEREN“ anzeigt, und lassen Sie dann die Taste 40s.

3. Wenn die gewünschte Heisswassermenge erreicht ist, drücken Sie erneut die Taste (B6).

Jetzt ist das Gerät auf die neue Menge programmiert.

ZUBEREItUnG VOn CaPPUCCInO

• Wählen Sie das Kaffeearoma, mit dem der Cappuccino zubereitet werden soll, und drücken Sie die Taste (B2).
• Nehmen Sie den Deckel des Milchbehälters ab.
• Befüllen Sie den Behälter mit etwa 100 Gramm Milch pro Cappuccino, der zubereitet werden soll (Abb. 23). Überschreiten Sie dabei nie die Markierung MAX auf dem Behälter (entspricht etwa 750 ml).

Verwenden Sie möglichst entrahmte oder halbfette Milch mit Kühlschranktemperatur (etwa 5 °C).

- Achten Sie darauf, dass der Zulaufschlauch richtig im Gummi sitzt (Abb. 24), und setzen Sie den Deckel wieder auf den Milchbehälter.

Stellen Sie den Cursor für den Milchaufschäumer zwischen die Aufschrift „Cappuccino“ und „Milchkaffee“ auf dem Deckel des Milchbehälters.

Die Menge des Milchschaums lässt sich regulieren. Wenn Sie den Cursor in Richtung „Milchkaffee“ drehen, wird der Schaum kompakter.

Wenn Sie den Cursor in Richtung „Cappuccino“ drehen, wird der Schaum lockerer.

KEIN Milchschaum „Kompakterer“ Schaum Cursor für Milchaufschäumer „Lockerer“ Schaum 8 CAFFELATTE 2 LATTE MACCHIATO 1 CAPPUCCINO

• Nehmen Sie den Heisswasserauslauf ab (Abb. 6), und lassen Sie den Milchbehälter an der Düse einrasten (Abb. 25).
• Positionieren Sie den Milchschlauch wie in Abb. 26 dargestellt, und stellen Sie dann eine ausreichend grosse Tasse unter die Kaffee- und Milchauslauföffnungen.
  • Drücken Sie die Taste (B8). Das Gerät zeigt die Mel-

dung „CAPPUCCINO“ an. Nach einigen Sekunden läuft Milchschraum aus dem Milchauslauf in die darunter stehende Tasse. (Die Milchausgabe endet automatisch).

• Das Gerät gibt Kaffee aus.
- Der Cappuccino ist jetzt fertig. Zuckern Sie mack, und bestreuen Sie den Schaum nach Belieben mit etwas Kakaopulver.

ANMERKUNG 1: Während der Zubereitung von Cappuccino lässt sich die Ausgabe von Milchschaum oder Kaffee unterbrechen. Drücken Sie dafür die Taste (188).

ANMERKUNG 2: Entleert sich der Milchbehälter während der Milch-schaumausgabe, nehmen Sie ihn heraus, und füllen Sie Milch nach. Setzen Sie den Milchbehälter wieder ein, und drücken Sie die Taste (188), um erneut einen Cappuccino zuzubereiten.

ANMERKUNG 3: Um einwandfreie Sauberkeit und Hygiene des Milchaufschäumers zu gewährleisten, sollten Sie nach der Zubereitung von Cappuccino stets die Innenleitungen des Milchbehälterdeckels reinigen. Auf dem Display blinkt die Meldung „CLEAN DRÜCKEN“.

• Stellen Sie einen Behälter unter den Milch 26).
• Halten Sie die Taste CLEAN auf dem Deckel (C3) mindestens 5 Sekunden lang gedrückt (Abb. 26), um die Reinigungsfunktion zu aktivieren.

Das Gerät zeigt die Meldung „REINIGUNG LÄUFT“ und darunter einen Anzeigebalken an. Sie sollten die Taste CLEAN gedrückt halten, bis der Balken vollständig ausgefüllt ist, da dann die Reinigungsphase beendet ist. Sobald Sie die Taste CLEAN loslassen, wird die Funktion unterbrochen. Nehmen Sie nach Beendigung des Reinigungszyklus den Milchbehälter ab, und stellen Sie ihn in den Kühlschrank. Lassen Sie die Milch möglichst nicht länger als 15 Minuten ausserhalb des Kühlschranks stehen.

ANMERKUNG 4: Falls Sie die Kaffee- oder Milchschaummenge ändern möchten, die das Gerät automatisch in die Tasse ausgibt, gehen Sie wie in Abschnitt 'Verändern der Milch- oder Kaffeemenge für Cappuccino' beschrieben vor.

VERänDERn DER MIICh- ODER KaFFEEMEnGE FÜR CaPPUCCInO

Das Gerät wurde werksseitig für die automatische Ausgabe einer Standard-Menge voreingestellt.

So können Sie diese Mengen verändern:

1. Stellen Sie eine Tasse unter die Kaffee- und Milchauslauföffnungen.
2. Halten Sie die Taste (B) gedrückt, bis das Display die Meldung „MILCH FÜR CAPPUCCINO, MENGE PROGRAMMIEREN“ anzeigt.

3. Lassen Sie die Taste los. Das Gerät beginnt, Milch auszugeben.

4. Sobald die Tasse mit der gewünschten Milchmenge gefüllt wurde, drücken Sie erneut die Taste (188).

5. Nach einigen Sekunden beginnt das Gerät, Kaffee auszugeben. Auf dem Display erscheint die Meldung „KAFFEE F. nach APPROCHNO, MENGE PROGRAMMIEREN“.
6. Sobald die Tasse mit der gewünschten Menge an Kaffee gefüllt wurde, drücken Sie erneut die Taste (58). Die Kaffeeausgabe wird beendet.

Jetzt ist das Gerät auf die neuen Milch- und Kaffeemengen programmiert.

ZUBEREItUnG VOn lattE MaCChlatO ODER MIIChKaFFEE

• Bereiten Sie das Gerät wie für die Zubereitung von Cappuccino vor.
• Bevor Sie den Milchbehälter an der Düse einrasten lassen, stellen Sie den Cursor für den Milchaufschäumer zwischen die Aufschrift CAPPUCCINO und MILCHKAFFEE auf dem Deckel des Milchbehälters.
  Saut (Abb) Fans der Milchschaum nicht zufriedenstellend ausfällt, drehen Sie den Cursor etwas, bis Sie die gewünschte Konsi- stenz erhalten.
• Drücken Sie die Taste 📂(B9) für die Ausgabe eines Latte Macchiatos.
• Drücken Sie die Taste (B10) für die Ausgabe eines Milchkaffees. Nach einigen Sekunden läuft Milchschaum aus dem Milchauslauf in die darunter stehende Tasse. (Die Milchausgabe endet automatisch). Die Milchausgabe wird beendet, und das Gerät beginnt, Kaffee auszugeben.

oder

VERänDERn DER KaFFEE- UnD MIIChMEnGE FÜR lattE MaCChlatO/MIIChKaFFEE

Das Gerät wurde werksseitig für die Ausgabe von Standardmengen an Kaffee oder Milch voreingestellt.

So können Sie diese Mengen verändern:

• Füllen Sie den Behälter bis zur markierten maximalen Füllhöhe mit Milch.
• Halten Sie die Taste mit der Kaffeesorte, die Sie möchten, also Latte Macchiato (B) oder Milchkaffee
  (B10) mindestens 8 Sekunden lang gedrückt, bis auf dem Gerät die Meldung „MILCH FÜR MACCHIATO, MENGEM PROGRAMMIEREN“ oder „MILCH FÜR MILCHKAFFEE, MENGEM PROGRAMMIEREN“ angezeigt wird. Lassen Sie dann die Taste los. Das Gerät beginnt, Milch auszugeben.
• Sobald die gewünschte Milchmenge ausgegeben wurde, drücken Sie die zuvor gewählte Taste. Die Milchausgabe wird unterbrochen, und die Menge wird gespeichert.
• Nach einigen Sekunden gibt das Gerät Kaffe aus. Auf dem

Display erscheint die Meldung „KAFFEE FÜR MACCHIATO, MENGE PROGRAMMIEREN“ oder „KAFFEE FÜR MILCHKAFFEE, MENGE PROGRAMMIEREN“.

- Sobald die gewünschte Kaffeemenge ausgegeben wurde, drücken Sie die zuvor gewählte Taste. Die Kaffeeausgabe wird unterbrochen, und die Menge wird gespeichert.

Jetzt ist das Gerät auf die neuen Einstellungen programmiert und zeigt die Meldung „KAFFEE NORMAL“ an.

REINIGUNG

Reinigen des Geräts

Verwenden Sie zum Reinigen der Kaffeemaschine keine Lösungsmittel oder Scheuermittel. Ein weiches feuchtes Tuch reicht vollkommen aus. Reinigen Sie die Komponenten der Kaffeemaschine NIE in der Geschirrspülmaschine. Folgende Bestandteile des Geräts müssen regelmässig gereinigt werden:

• Kaffeesatzbehälter (A4),
• Tropfschale (A14),
• Wassertank (A12),
• Kaffeeauslauföffnungen (A13),
• Trichter zum Einfüllen des vorgemahlenen Kaffees (A21),
- das Geräteinnere, das durch Öffnen der Serviceklappe erreicht wird (A2),
• die Brüheinheit (A5).

Reinigen des Kaffeesatzbehälters

Wenn auf dem Display die Meldung „SATZBEHÄLTER LEEREN“ erscheint, muss der Behälter geleert und gereinigt werden.

So reinigen Sie den Behälter:

• Öffnen Sie die Serviceklappe auf der Vorderseite des Geräts (Abb. 16). Entnehmen Sie die Tropfschale (Abb. 17) und reinigen Sie diese.
  • Reinigen Sie den Satzbehälter sorgfältig.

Wichtig! Immer wenn die Tropfschale herausgezogen

wird, muss auch der Satzbehälter geleert werden.

Reinigen der Tropfschale

Wichtig! Wird die Tropfschale nicht geleert, kann das

Wasser überlaufen.

Dies kann zu Schäden am Gerät führen.

Die Tropfschale ist mit einem Flüssigkeitsstandanzeiger (rot) ausgestattet, der den Wasserstand in der Tropfschale anzeigt (Abb. 28).

Bevor dieser Anzeiger aus der Tassenabstellfläche herausragt, muss die Tropfschale geleert und gereinigt werden.

So entnehmen Sie die Tropfschale:

1. Öffnen Sie die Serviceklappe (Abb. 16).
2. Entnehmen Sie die Tropfschale und den Satzbehälter (Abb. 17).
3. Leeren Sie die Tropfschale und den Satzbehälter (A4) und

reinigen Sie diese.

1. Setzen Sie die Tropfschale zusammen mit dem Satzbehälter wieder ein (A4).
2. Schliessen Sie die Serviceklappe.

Reinigen des Wassertanks

1. Reinigen Sie den Wassertank (A12) regelmässig (etwa einmal im Monat) mit einem feuchten Tuch und etwas mildem Reinigungsmittel.
2. Entfernen Sie alle Reinigungsmittelreste.

Reinigen der Auslauföffnungen

1. Reinigen Sie die Düsen regelmässig mit einem Schwamm (Abb. 29).
2. Überprüfen Sie regelmässig, dass die Kaffeeauslauföffnungen nicht blockiert sind. Entfernen Sie Kaffeeablagerungen bei Bedarf mit einem Zahnstocher (Abb. 27).

Reinigen des Trichters zum Einfüllen von vorge- mahlenem Kaffee

Überprüfen Sie regelmässig (etwa einmal im Monat), dass der Trichter für das Einfüllen von vorgemahlenem Kaffee nicht blockiert ist (Abb. 21).

Gefahr! Das Gerät muss vor jedem Reinigungseingriff am Hauptschalter (A23) ausgeschaltet und vom Stromnetz getrennt werden.

Tauchen Sie die Kaffeemaschine nie in Wasser ein.

Reinigen des Inneren der Kaffeemaschine

1. Überprüfen Sie regelmässig (etwa einmal in der Woche), dass das Gerät innen sauber ist. Entfernen Sie Kaffeeabla- gerungen bei Bedarf mit einem Schwamm.
2. Saugen Sie Reste mit einem Staubsauger ab (Abb. 30).

Reinigen der Brüheinheit

Die Brüheinheit muss mindestens einmal im Monat gereinigt werden.

Wichtig! Die Brüheinheit (A5) darf nicht abgenommen werden, wenn das Gerät eingeschaltet ist.

Nehmen Sie die Brüheinheit nicht gewaltsam ab.

1. Vergewissern Sie sich, dass das Gerät korrekt ausgeschaltet ist (siehe 'Ausschalten').
2. Öffnen Sie die Serviceklappe (Abb. 16).
3. Entnehmen Sie die Tropfschale und den Satzbehälter (Abb. 7).
4. Drücken Sie die beiden roten Entriegelungstasten nach innen und ziehen Sie gleichzeitig die Brüheinheit nach aussen ab (Abb. 31).

Wichtig! Verwenden Sie zum Reinigen der Brühein-

heit kein Reinigungsmittel. Die Innenseite des Zylinders ist mit einem Schmiermittel behandelt, das durch das Reinigungsmittel gelöst würde.

1. Weichen Sie die Brüheinheit etwa 5 Minuten in Wasser ein, und spülen Sie sie anschliessend aus.
2. Setzen Sie die Brüheinheit (A5) nach dem Reinigen wieder in die Halterung und auf den unten angebrachten Zapfen auf. Drücken Sie dann auf die Aufschrift PUSH, bis sie hörbar einrastet.

Bitte beachten: Wenn die Brüheinheit sich nur schwer aufsetzen lässt, muss sie auf die richtige Grösse gebracht werden. Drücken Sie sie dazu gleichzeitig fest von unten und von oben, wie in der Abbildung dargestellt.

1. Wenn sie aufgesetzt ist, vergewissern Sie sich, dass die beiden roten Tasten nach aussen gerastet sind.

1. Setzen Sie die Tropfschale und den Satzbehälter wieder ein.
2. Schliessen Sie die Serviceklappe.

Reinigen des Milchbehälters

Wichtig! Reinigen Sie die Innenleitungen des Milchbehälters (C) nach jeder Zubereitung von Milch.

So lange noch Milch im Behälter ist, sollten Sie ihn nicht länger als unbedingt notwendig ausserhalb des Kühlschranks stehen lassen.

DE

Reinigen Sie den Behälter nach jeder Zubereitung von Milch wie in Ziffer 3 des Abschnitts 'Zubereitung von Cappuccino' beschrieben. Sie können alle Bestandteile im oberen Korb der Geschirrspülmaschine reinigen.

1. Drehen Sie den Deckel des Milchbehälters im Uhrzeigersinn, und ziehen Sie ihn ab.
2. Ziehen Sie den Milchauslauf und den Zulaufschlauch ab.

Auslauf Milchzulaufschlauch

1. Ziehen Sie den Cursor für den Milchaufschäumer nach aussen ab.
2. Säubern Sie alle Teile sorgfältig mit heissem Wasser und einem milden Reinigungsmittel. Achten Sie darauf, dass in den Öffnungen und im Röhrchen an der dünnen Spitze des Cursors für den Milchaufschäumer keine Milchreste haften.
3. Vergewissern Sie sich, dass der Zulaufschlauch und der Auslauf nicht mit Milchresten verklebt sind.
4. Setzen Sie den Cursor für den Milchaufschäumer, den Milchauslauf und den Zulaufschlauch wieder ein.
5. Setzen Sie den Milchbehälterdeckel wieder auf.

Röhrchen

Cursor für Milchaufschäumer

Öffnung Öffnung

MENÜEINSTELLUNGEN

Sie können durch Drücken der Taste P / ESC (B7) auf folgende Menüpunkte zugreifen: Spülvorgang, Sprache einstellen, Energiesparmodus, Uhrzeit einstellen, Auto-Einschaltung, Auto-Abschaltung, Temp. einstellen, Wasserhärte, Statistik, Werkseinstellungen, Entkalken.

Spülvorgang

Mit dieser Funktion erhalten Sie heisseren Kaffee.

Gehen Sie wie folgt vor:

• Wenn Sie direkt nach dem Einschalten des Geräts eine kleine Tasse Kaffee (weniger als 60 cc) zubereiten möchten, wärmen Sie die Tasse vor, indem Sie sie mit heissem Wasser spülen.
• Wenn hingegen seit der letzten Zubereitung mehr als 2 bis 3 Minuten vergangen sind, müssen Sie vor der nächsten Zubereitung die Brüheinheit vorwärmen. Drücken Sie dafür zunächst die Taste P / ESC (B7), um ins Menü zu gelangen, und anschliessend die Tasten ▽ und △ (B5 und B6), und wählen Sie die Funktion „SPÜLVORGANG“ aus.

Drücken Sie die Taste OK (B4). Auf dem Display erscheint die Meldung „SPÜLVORGANG OK DRÜCKEN“. Drücken Sie erneut die Taste OK (B4).

Lassen Sie das Wasser in die darunter stehende Tropfschale fliessen oder verwenden Sie dieses Wasser, um die Kaffe-etasse zu füllen (und dann wieder zu leeren) und sie so vorzuwärmen.

Sprache einstellen

So können Sie die Sprache auf dem Display ändern:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „SPRACHE EINSTELLEN“ angezeigt wird.
3. Drücken Sie die Taste OK (B4).
4. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die gewünschte Sprache angezeigt wird.
5. Drücken Sie zum Bestätigen die Taste OK (B4).
6. Drücken Sie die Taste P / ESC (B7), um das Menü zu verlassen.

Sie können auch die Taste P / ESC (B7) 10 Sekunden lang gedrückt halten.

Die Sprachen werden nacheinander angezeigt.

Halten Sie zum Bestätigen die Taste OK (B4) 5 Sekunden lang gedrückt. Das Gerät schaltet sich aus.

Energiesparmodus

Über diese Funktion können Sie den Energiesparmodus aktivieren oder deaktivieren.

Wenn die Funktion aktiviert ist, wird der Energieverbrauch den europäischen Vorgaben gemäss reduziert.

So können Sie diese Funktion aktivieren oder deaktivieren:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „ENERGIESPARMODUS“ angezeigt wird.

3. Drücken Sie die Taste OK (B4). „DEAKTIVIEREN?“ wird angezeigt (oder „AKTIVIEREN?“, wenn die Funktion bereits deaktiviert wurde).

4. Drücken Sie die Taste OK (B4), um die Funktion zu aktivieren oder deaktivieren, oder die Taste P / ESC (B7), um das Menü zu verlassen.

Bitte beachten: Zwischen dem ENERGIESPARMODUS

und der Ausgabe des ersten Getränks können einige Sekunden vergehen; die Meldung „ZUBEREITUNG LÄUFT...“ wird angezeigt.

Uhrzeit einstellen

So können Sie die Uhrzeit auf dem Display anpassen:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „UHRZEIT EINSTELLEN“ angezeigt wird;
3. Drücken Sie die Taste OK (B4). Die Stundenanzeige blinkt auf dem Display.
4. Drücken Sie zum Einstellen der Stunden die Tasten ▽ und △ (B5 und B6);
5. Drücken Sie zum Bestätigen die Taste OK (B4). Die Minute-nanzeige blinkt auf dem Display.
6. Drücken Sie zum Einstellen der Minuten die Tasten ▽ und △ (B5 und B6).
7. Drücken Sie zum Bestätigen die Taste OK (B4).
8. Drücken Sie die Taste P / ESC (B7), um das Menü zu verlassen.

Auto-Einschaltung

Sie können die Uhrzeit festlegen, zu der sich das Gerät automatisch einschaltet (zum Beispiel morgens), damit Sie sich sofort einen Kaffee zubereiten können.

Bitte beachten:

Wenn Sie diese Funktion aktivieren möchten, muss die Uhrzeit richtig eingestellt sein.

So können Sie die Auto-Einschaltung aktivieren:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „AUTO-EINSCHALTUNG“ angezeigt wird.
3. Drücken Sie die Taste OK (B4). "Die Meldung „AKTIVIEREN?" wird angezeigt.
4. Drücken Sie die Taste OK (B4). Die Stundenanzeige blinkt auf dem Display.
5. Drücken Sie zum Auswählen der Stunden die Tasten ▽ und △;
6. Drücken Sie zum Bestätigen die Taste OK (B4). Die Minute-nanzeige blinkt auf dem Display.
7. Drücken Sie zum Einstellen der Minuten die Tasten ▽ und △ (B5 und B6).
8. Drücken Sie zum Bestätigen die Taste OK (B4). Die Meldung „AKTIVIERT“ erscheint unter „AUTO-EINSCHALTUNG“.
9. Drücken Sie die Taste P / ESC (B7), um das Menü zu verlas-

sen.

So können Sie diese Funktion deaktivieren:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „AUTO-EINSCHALTUNG“ angezeigt wird.
3. Drücken Sie die Taste OK (B4). "Die Meldung „DEAKTIVIEREN?" wird angezeigt.
4. Drücken Sie zum Bestätigen die Taste OK (B4).
5. Drücken Sie die Taste P / ESC (B7), um das Menü zu verlassen. Die Meldung „DEAKTIVIERT“ wird angezeigt.

Auto-Abschaltung (Standby)

Das Gerät wurde werksseitig so eingestellt, dass es sich ausschaltet, wenn es 2 Stunden lang nicht benutzt wurde.

Diese Zeit kann geändert werden, so dass sich das Gerät nach 15 oder 30 Minuten bzw. nach 1, 2 oder 3 Stunden ausschaltet.

So können Sie die Auto-Abschaltung umprogrammieren:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „AUTO-ABSCHALTUNG“ angezeigt wird.
3. Drücken Sie die Taste OK (B4).
4. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die gewünschte Zeit (15 oder 30 Minuten bzw. 1, 2 oder 3 Stunden) angezeigt wird;
5. Drücken Sie zum Bestätigen die Taste OK (B4).
6. Drücken Sie die Taste P / ESC (B7), um das Menü zu verlassen.

Die Auto-Abschaltung wurde programmiert.

Temperatur einstellen

So können Sie die Temperatur des Wassers ändern, das für die Zubereitung des Kaffees verwendet wird:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „TEMP. EINSTELLEN“ angezeigt wird.
3. Drücken Sie die Taste OK (B4).
4. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die gewünschte Temperatur angezeigt wird (I = niedrig, III = hoch);
5. Drücken Sie zum Bestätigen die Taste OK (B4).
6. Drücken Sie die Taste P / ESC (B7), um das Menü zu verlassen.

Wasserhärte einstellen

Die Funktionszeit kann auf Wunsch verlängert werden, um den Entkalkungsvorgang seltener auszuführen, indem das Gerät dem tatsächlichen Kalkgehalt im Wasser entsprechend programmiert wird.

Gehen Sie wie folgt vor:

- Nehmen Sie den Teststreifen zum Messen der Gesamthärte

(auf Seite 2 beigelegt) aus der Verpackung, und tauchen Sie ihn einige Sekunden lang ganz in Wasser ein. Ziehen Sie ihn wieder heraus und warten Sie ungefähr 30 Sekunden (bis er die Farbe ändert und sich rote Vierecke bilden).

• Schalten Sie das Gerät ein, indem Sie die Taste EIN/AUS/Standby (A7) drücken.
• Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen. Drücken Sie dann die Tasten ▽ und △ B5 und B6), bis die Meldung „WASSERHÄRTE“ angezeigt wird.
  • Drücken Sie die Taste OK (B4).
• Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die angezeigte Zahl der Anzahl an roten Vierecken auf dem Teststreifen entspricht (wenn auf dem Teststreifen beispielsweise 3 rote Vierecke angezeigt werden, wählen Sie die Meldung "WASSERHÄRTE III".
  • Drücken Sie zum Bestätigen die Taste OK (B4).

Die Kaffeemaschine ist jetzt so programmiert, dass der Entkalkungshinweis nur erscheint, wenn die Maschine tatsächlich entkalkt werden muss.

Statistikfunktion

Mit dieser Funktion lassen sich die Statistiken des Geräts anzeigen.

Gehen Sie zum Anzeigen der Statistiken wie folgt vor:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „STATISTIK“ angezeigt wird;
3. Drücken Sie die Taste OK (B4).
4. Durch Drücken der Tasten ▽ und △ (B5 und B6) können Sie Folgendes überprüfen:
5. wie viele Kaffees ausgegeben wurden
6. wie viele Milchgetränke ausgegeben wurden;
7. wie viele Liter Wasser insgesamt ausgegeben wurden.
8. wie oft das Gerät entkalkt wurde
9. Drücken Sie zweimal die Taste P / ESC (B7), um das Menü zu verlassen.

Werkseinstellungen (Reset)

Hierdurch können alle Menüeinstellungen und programmierten Mengen auf die Werkseinstellungen zurückgesetzt werden (nur die eingestellte Sprache bleibt unverändert).

So können Sie das Gerät auf die Werkseinstellungen zurücksetzen:

1. Drücken Sie die Taste P / ESC (B7), um ins Menü zu gelangen.
2. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „WERKSEINSTELLUNGEN“ angezeigt wird.
3. Drücken Sie die Taste OK (B4).
4. Die Meldung „BESTÄTIGEN?“ wird angezeigt;
5. Drücken Sie zum Bestätigen die Taste OK (B4), und verlas-

sen Sie das Menü.

Entkalken

Entkalken Sie das Gerät, wenn auf dem Display die Meldung „ENTKALKEN“ angezeigt wird.

Wichtig!

Der Entkalker enthält Säuren, die Haut und Augen reizen können. Beachten Sie unbedingt die Sicherheitshinweise des Herstellers auf der Verpackung des Entkalkers und die Anweisungen zur Vorgehensweise bei Haut- und Augenkontakt.

Bitte beachten:

Verwenden Sie Entkalker auf Basis von Milchsäurebakterien, zum Beispiel De'Longhi SKU: 5513214981.

Verwenden Sie auf keinen Fall Entkalkungsmittel auf Sulfamin- oder Essigsäurebasis. Andernfalls erlischt die Garantie.

Ausserdem erlischt die Garantie auch, wenn das Gerät nicht wie oben beschrieben entkalkt wird.

1. Schalten Sie die Kaffeemaschine ein.
2. Greifen Sie auf das Menü zu, indem Sie die Taste P / ESC (B7) drücken. Drücken Sie die Tasten ▽ und △ (B5 und B6), bis die Meldung „ENTKALKEN“ angezeigt wird.

3. Drücken Sie die Taste OK (B4). Daraufhin wird die Meldung „BESTÄTIGEN?“ angezeigt. Drücken Sie die Taste OK (B4) und geben Sie den Entkalker hinzu.

4. Leeren Sie den Wassertank vor dem Bestätigen vollständig (A12).

Geben Sie den mit Wasser verdünnten Entkalker (unter Berücksichtigung des auf der Verpackung des Entkalkers angegebenen Mengenverhältnisses) in den Wassertank und stellen Sie den Wassertank wieder in das Gerät zurück.

Verbrennungsgefahr!

Säurehaltiges heisses Wasser fliesst aus dem Heisswasserauslauf. Achten Sie darauf, keine Wasserspritzer abzubekommen.

1. Stellen Sie einen leeren Behälter mit einem Fassungsvermögen von mindestens 1,5 Litern unter den Heisswasserauslauf.
2. Bestätigen Sie mit der Taste OK (B4).
3. Nach dem Bestätigen durch Drücken der Taste OK wird die Meldung „GERÄT WIRD ENTKALKT“ angezeigt.

Das Entkalkungsprogramm beginnt, und die Entkalkerlösung tritt durch den Wasserauslauf aus.

Das Entkalkungsprogramm führt automatisch eine Reihe von Spülvorgängen und Pausen durch, um das Geräteinnere von Kalkablagerungen zu befreien.

Nach ungefähr 30 Minuten wird die Meldung „SPÜLVORGANG,

TANK FÜLLEN" angezeigt.

1. Das Gerät kann jetzt mit dem Spülvorgang mit sauberem Wasser beginnen. Nehmen Sie den Wassertank heraus, leeren Sie ihn und spülen Sie ihn unter fliessendem Wasser aus. Füllen Sie ihn mit sauberem Wasser und setzen Sie ihn wieder ein. "Die Meldung „SPÜLVORGANG, OK DRÜCKEN" wird angezeigt.
2. Leeren Sie den zum Sammeln der Entkalkerlösung verwendeten Behälter und stellen Sie ihn wieder unter den Heisswasserauslauf.
3. Drücken Sie die Taste OK (B4), um mit dem Spülvorgang zu beginnen.

Aus dem Auslauf fliesst heisses Wasser und die Meldung „SPÜLVORGANG, BITTE WARTEN“ wird angezeigt.

1. Wenn der Wassertank ganz leer ist, wird die Meldung „SPÜLVORGANG BEENDET, OK DRÜCKEN“ angezeigt.
2. Drücken Sie die Taste OK (B4). Das Gerät schaltet sich automatisch aus.

AUSSCHALTEN DES GERÄTS

Bei jedem Ausschalten des Gerätes wird automatisch ein Spülvorgang durchgeführt, der sich nicht unterbrechen lässt.

Verbrennungsgefahr! Während des Spülvorgangs

tritt etwas heisses Wasser aus den Kaffeeauslauföffnungen aus. Achten Sie darauf, keine Wasserspritzer abzubekommen.

Um das Gerät auszuschalten, drücken Sie die Taste EIN/AUS/Standby (A7).

Das Gerät führt einen Spülvorgang durch und schaltet sich dann aus.

Bitte beachten: Falls das Gerät längere Zeit nicht be-

nutzt wird, stellen Sie den Hauptschalter an der Geräterückseite (A23) auf die Position 0.

TECHNISCHE DATEN

Spannung: 220-240 V\~ 50/60 Hz max. 10 A

Leistungsaufnahme: 1350 W

Druck: 15 bar

Fassungsvermögen des Wassertanks: 1,8 Liter

Abmessungen: L × H × T: 594 × 375/378/454 × 412 mm

Gewicht: 26 kg

Das Gerät entspricht den folgenden EG-Richtlinien:

• Richtlinie 2006/95/EG zur Niederspannung und gende Änderungen;
• EMV-Richtlinie 2004/108/EG und nachfolgende Änderungen;

Die Materialien und Gegenstände, die mit Lebensmitteln in Kontakt kommen, entsprechen den Vorschriften der Europäischen Richtlinie (EG) Nr. 1935/2004.

DE

anGEZEIGtE MEIDUnG MÖGIIChe URSaChE aBhlIFE
TANK FÜLLEN	Der Wassertank ist leer oder nicht korrekt eingeschoben.	Füllen Sie den Tank mit Wasser bzw. schieben Sie ihn bis um Anschlag ein.
ZU FEIN GEMAHLEN, MAHLWERK EINSTELLEN (abwechselnd mit) OK DRÜCKEN	Der Mahlgrad ist zu fein, und der Kaffee wird zu langsam ausgegeben.	Drehen Sie den Einstellknopf des Mahlwerks im Uhrzeigersinn um eine Position in Richtung „7“.
ZU FEIN GEMAHLEN, MAHLWERK EINSTELLEN (abwechselnd mit) OK DRÜCKEN (dann) TANK FÜLLEN	Der Tank wurde während der Ausgabe entnommen.Es befindet sich Luft im Wasserkreislauf.	Setzen Sie den Tank ein, und drücken Sie die Taste OK (B4).„HEISSWASSER, OK DRÜCKEN“ wird angezeigt.Drücken Sie die Taste OK (B9) erneut.Das Gerät ist jetzt wieder betriebsbereit.
SATZBEHÄLTER LEEREN Der Satzbehälter (A4) ist zu voll oder der letzte Kaffee wurde vor mehr als 3 Tagen zubereitet (dieser Vorgang garantiert den hygienisch einwandfreien Zustand des Geräts).		Leeren Sie den Satzbehälter und reinigen Sie ihn.Setzen Sie ihn dann wieder ein.Wichtig: Immer wenn die Tropfschale herausgezogen wird, MUSS auch der Satzbehälter geleert werden, auch wenn dieser nur wenig Kaffeesatz enthält.Wird dies versäumt, kann es vorkommen, dass sich der Satzbehälter bei der nachfolgenden Zubereitung zu sehr füllt und das Gerät verstopft.
SATZBEHÄLTER EINSETZEN Nach dem Reinigen wurde der Satzbehälter nicht wieder eingesetzt.		Öffnen Sie die Serviceklappe, und setzer Satzbehälter ein.
VORGEMAHLENEN KAFFEE EINFÜLLEN	Die Funktion „vorgemahlener Kaffee“ wurde gewählt, aber es wurde kein gemahlener Kaffee in den Trichter gefüllt.Der Trichter (A21) ist verstopft.	Ziehen Sie das Gerät heraus, und füllen Sie vorgemahlenen Kaffee in den Trichter.Leeren Sie den Trichter mit Hilfe eines Messers, wie in Abschnitt 'Reinigen des Trichters zum Einfüllen von vorgemahlenem Kaffee' beschrieben.
ENTKALKEN (abwechselnd mit) KAFFEE NORMAL	Das Gerät muss entkalkt werden.	Der in Abschnitt 'Entkalken' beschriebene Entkalkungsvorgang muss so bald wie möglich durchgeführt werden.
KAFFEEMENGE REDUZ.	Es wurde zu viel Kaffee verwendet.	Wählen Sie ein milderes Aroma oder reduzieren Sie die Menge des vorgemahlenen Kaffees, und bereiten Sie dann erneut einen Kaffee zu.
BOHNENBEHÄLTER FÜLLEN	Die Kaffeebohnen sind aufgebraucht.	Füllen Sie den Bohnenbehälter auf.
BRÜHGRUPPE EINSETZEN	Die Brüheinheit wurde nach dem Reinigen nicht wieder eingesetzt.	Setzen Sie die Brüheinheit wie in Abschnitt 'Reinigen der Brüheinheit' beschrieben wieder ein.
KLAPPE SCHLIESSEN	Die Serviceklappe steht offen.	Schliessen Sie die Serviceklappe.
ALLGEMEINE STÖRUNG	Das Geräteinnere ist sehr schmutzig.	Reinigen Sie das Geräteinnere sorgfältig, wie in Abschnitt 'Reinigen und Pflege' beschrieben.Wird die Meldung auch nach dem Reinigen angezeigt, wenden Sie sich an eine Kundendienststelle.
WASSERKREISLAUF LEER, WASSERKREISL. FÜLLEN abwechselnd mit HEISSWASSER, OK DRÜCKEN	Der Wasserkreislauf ist leer Bringen Sie die Heisswasserdüse (A10) an, und drücken Sie OK, um die Ausgabe von Wasser zu starten, bis dieses normal aus der Düse herausfliesst.

Sie

PROBIEM MÖGIIChe	URSaChE aBhIIFE
Der Kaffee ist nicht heiss.	Die Tassen wurden nicht vorgewärmt.Die Brüheinheit hat sich abgekühlt, da seit dem letzten Brühvorgang 2 bis 3 Minuten vergangen sind.Die eingestellte Temperatur ist zu niedrig.	Wärmen Sie die Tassen, indem Sie sie mit heissem Wasser ausspülen.Bevor Sie einen Kaffee zubereiten, wärmen Sie die Brüheinheit vor, indem Sie die Funktion SPÜLVORGANG im Menü auswählen.Ändern Sie die eingestellte Temperatur (siehe Abschnitt 'Ändern der Kaffeetemperatur').
Der Kaffee hat zu wenig Crema.	Der Kaffee wird zu grob gemahlen.Falsche Kaffeesorte	Drehen Sie den Einstellknopf des Mahlwerks entgegen dem Uhrzeigersinn in Richtung „1“, während das Mahlwerk läuft (Abb. 14).Verwenden Sie eine für Kaffeemaschinen geeignete Kaffeesorte.
Der Kaffee wird zu langsam oder nur tropfenweise ausgegeben.	Der Kaffee wird zu fein gemahlen. Drehen	Sie den Einstellknopf des Mahlwerks im Uhrzeigersinn in Richtung „7“, während das Mahlwerk läuft (Abb. 14).Verstellen Sie Einstellknopf jeweils um eine Position, bis die Kaffeeausgabe zufriedenstellend ist.Ein sichtbares Ergebnis wird erst nach der Ausgabe des zweiten Kaffees erzielt.
Der Kaffee wird zu schnell ausgegeben.	Der Kaffee wird zu grob gemahlen.	Drehen Sie den Einstellknopf des Mahlwerks entgegen dem Uhrzeigersinn in Richtung „1“, während das Mahlwerk läuft (Abb. 14).Achten Sie darauf, den Einstellknopf des Mahlwerks nicht zu weit zu drehen, da die Ausgabe von zwei Tassen ansonsten möglicherweise nur tropfenweise erfolgt.Ein sichtbares Ergebnis wird erst nach der Ausgabe des zweiten Kaffees erzielt.
Kaffee tritt nur aus einer der Auslauföffnungen aus.	Die Auslauföffnungen sind verstopft.	Reinigen Sie die Auslauföffnungen mit einem Zahnstocher (Abb. 27).
Der Kaffee läuft nicht aus den Kaffeeauslauföffnungen, sondern an der Serviceklappe herunter (A2).	Die Kaffeeauslauföffnungen sind mit trockenem Kaffeestaub verstopft.Der Kaffee-Zentralauslauf (A3) in der Serviceklappe ist blockiert.	Entfernen Sie Kaffeeablagerungen bei Bedarf mit einem Zahnstocher, einem Schwamm oder einer Spülbürste mit harten Borsten (Abb. 27-29).Reinigen Sie den Kaffee-Zentralauslauf (A3) sorgfältig, insbesondere in der Nähe der Scharniere.
Aus dem Auslauf kommt kein Kaffee, sondern nur Wasser.	Der vorgemahlene Kaffee verstopft möglicherweise den Trichter (A21).	Reinigen Sie den Trichter (A21) mit einer Holz- oder Plastikgabel, und reinigen Sie das Geräteinnere.
PROBIEM MÖGIIChe URSaChE aBhIIFE
Es kommt keine Milch aus dem Milchauslauf (C5).	Der Zulaufschlauch wurde nicht oder ist nicht korrekt eingesetzt.	Setzen Sie den Zulaufschlauch (C4) in den Gummi im Milchbehälterdeckel ein (Abb. 24).
Die Milch wird nicht richtig geschäumt.	Der Deckel des Milchbehälters ist verschmutzt.Der Cursor für den Milchaufschäumer sitzt nicht korrekt.	Reinigen Sie den Deckel des Milchbehälters, wie in Abschnitt 'Reinigen des Milchbehälters' beschrieben.Stellen Sie ihn wie in den Anweisungen im Abschnitt 'Zubereitung von Cappuccino' beschrieben ein.
Die Milch bildet Blasen oder spritzt aus dem Milchauslauf.	Die Milch ist nicht kalt genug oder es wurde keine halbfette Milch verwendet.Der Cursor für den Milchaufschäumer ist nicht richtig eingestellt.Der Deckel des Milchbehälters ist verschmutzt.	Verwenden Sie möglichst entrahmte oder halbfette Milch mit Kühlschranktemperatur (etwa 5 °C).Falls das Ergebnis nicht Ihren Vorstellungen entspricht, versuchen Sie es mit einer anderen Milchmarke.Drehen Sie den Cursor für den Milchaufschäumer etwas in Richtung „MILCHKAFFEE“ (siehe Abschnitt 'Zubereitung von Cappuccino').Reinigen Sie den Deckel des Milchbehälters, wie in Abschnitt 'Reinigen des Milchbehälters' beschrieben.

DE

Table des maTières

INTRODUCTION 7

MISE EN MARCHE ET PRÉCHAUFFAGE 12

PRÉPARATION DU CAFÉ (EN GRAINS) 12

MODIFIER LA QUANTITE DE CAFE DANS LA TASSE .... 13

TECHNISCHE GEGEVENS 20

WEERGEGEVEN BERICHTEN....21

STORINGEN VERHELPEN 22

INLEIDING

C4. Melkeinnsugsslange

C5. Melkeskumutløp

C6. Melkeskummer

C7. Varmtvannsutløp

FORHÅNDSKONTROLLER

Vanntankvolum: 1,8 liter

Størrelse: LxHxD: 594 x 375/378/454 x 412 mm

Vekt: 26 kg

Statistikfunktion 19

.ה"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"ב"
