MANUALE UTENTE CCSSL60 V-ZUG

Simbologia utilizzata nelle presenti istruzioni ....7

Lettere tra parentesi ....7

Problemi e riparazioni ....7

SICUREZZA....7

Avvertenze fondamentali per la sicurezza ....7

Uso conforme alla destinazione ....8

Istruzioni per l'uso 8

DESCRIZIONE DELL'APPARECCHIO 8

Descrizione dell'apparecchio 8

Descrizione del pannello di controllo ....8

Descrizione del contenitore latte e accessori ....8

OPERAZIONI PRELIMINARI 8

Controllo dell'apparecchio 8

Installazione dell'apparecchio 8

Collegamento dell'apparecchio 9

SMALTIMENTO 9

INSTALLAZIONE AD INCASSO 9

PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO ....12

Personalizzazione della quantità di caffè ......13

REGOLAZIONE DEL MACINACAFFÈ ....13

PREPARAZIONE DEL CAFFÈ ESPRESSO CON IL CAFFÈ PRE-MACINATO (AL POSTO DEI CHICCI)....14

EROGAZIONE DI ACQUA CALDA 14

MODIFICA DELLA QUANTITÀ' DI ACQUA CALDA ......14

PREPARAZIONE DEL CAPPUCCINO ....14

MODIFICA DELLA QUANTITÀ DI LATTE E DI CAFFÈ PER IL CAPPUCCINO ....15

PREPARAZIONE DEL LATTE MACCHIATO O DEL CAFFELATTE ... 15

MODIFICA DELLA QUANTITÀ DI CAFFÈ E DI LATTE PER IL LATTE MACCHIATO/CAFFELATTE....15

PULIZIA....15

Pulizia della macchina ....15

Pulizia del contenitore di fondi di caffè ......16

Pulizia della vaschetta raccogligocce ....16

Pulizia del serbatoio acqua ....16

Pulizia dei beccucci erogatore ....16

Pulizia dell'imbuto per l'introduzione del caffè premacinato ....16

Pulizia dell'interno della macchina ....16

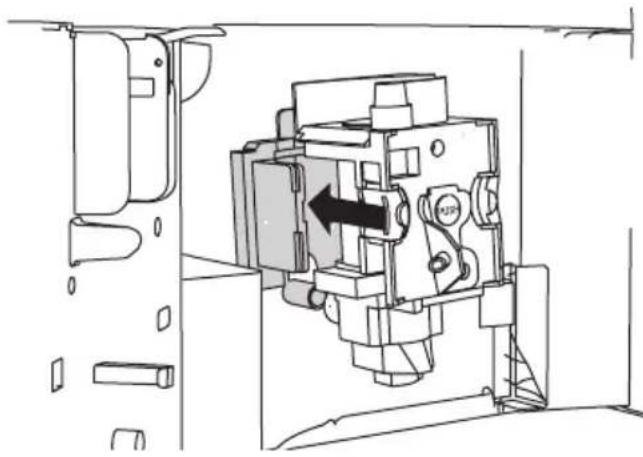

Pulizia dell'infusore 16

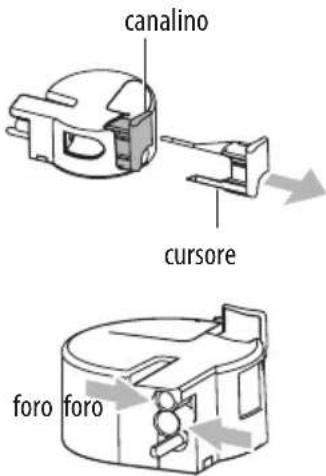

Pulizia del contenitore latte ....17

IMPOSTAZIONE DEL MENU'....17

Risciacquo ....17

Impostazione della lingua ....18

Risparmio energetico ....18

Regola ora 18

Autoaccensione 18

Autospegnimento (stand by) 18

Impostazione della temperatua ....19

Programmazione della durezza dell'acqua ....19

Funzione di statistica ....19

Valori di fabbrica 19

Decalcificazione ....19

SPEGNIMENTO DELL'APPARECCHIO ....20

DATI TECNICI 20

MESSAGGI VISUALIZZATI SUL DISPLAY ....21

RISOLUZIONE DEI PROBLEMI....22

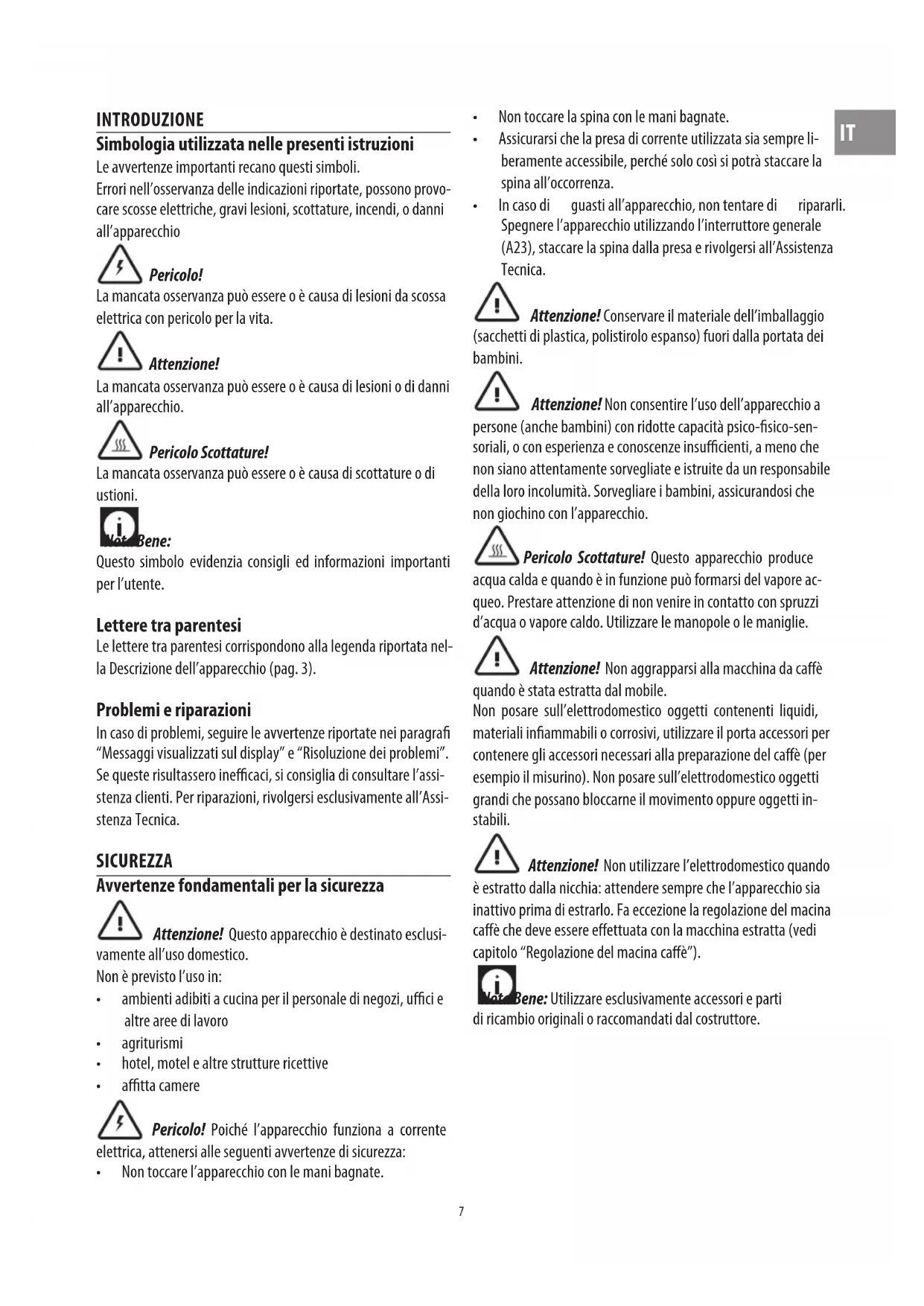

INTRODUZIONE

Simbologia utilizzata nelle presenti istruzioni

Le avvertenze importanti recano questi simboli.

Errori nell'osservanza delle indicazioni riportate, possono provocare scosse elettriche, gravi lesioni, scottature, incendi, o danni all'apparecchio

Pericolo!

La mancata osservanza può essere o è causa di lesioni da scossa elettrica con pericolo per la vita.

Attenzione!

La mancata osservanza può essere o è causa di lesioni o di danni all'apparecchio.

Pericolo Scottature!

La mancata osservanza può essere o è causa di scottature o di ustioni.

Bene:

Questo simbolo evidenzia consigli ed informazioni importanti per l'utente.

Lettere tra parentesi

Le lettere tra parentesi corrispondono alla legenda riportata nella Descrizione dell'apparecchio (pag. 3).

Problemi e riparazioni

In caso di problemi, seguire le avvertenze riportate nei paragrafi "Messaggi visualizzati sul display" e "Risoluzione dei problemi". Se queste risultassero inefficaci, si consiglia di consultare l'assistenza clienti. Per riparazioni, rivolgersi esclusivamente all'Assistenza Tecnica.

SICUREZZA

Avvertenze fondamentali per la sicurezza

Attenzione! Questo apparecchio è destinato esclusi- all'uso domestico.

Non è previsto l'uso in:

• ambienti adibiti a cucina per il personale di negozi, uffici e altre aree di lavoro
  • agriturismi
  • hotel, motel e altre strutture ricettive
  • affitta camere

Pericolo! Poiché l'apparecchio funziona a corrente

elettrica, attenersi alle seguenti avvertenze di sicurezza:

• Non toccare l'apparecchio con le mani bagnate.

• Non toccare la spina con le mani bagnate.
• Assicurarsi che la presa di corrente utilizzata sia sempre liberamente accessibile, perché solo così si potrà staccare la spina all'occorrenza.
- In caso di guasti all'apparecchio, non tentare di ripararli. Spegnere l'apparecchio utilizzando l'interruttore generale (A23), staccare la spina dalla presa e rivolgersi all'Assistenza Tecnica.

Attenzione! Conservare il materiale dell'imballaggio di plastica, polistirolo espanso) fuori dalla portata dei

Attenzione! Non consentire l'uso dell'apparecchio a persone (anche bambini) con ridotte capacità psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da un responsabile della loro incolumità. Sorvegliare i bambini, assicurandosi che non giochi con l'apparecchio.

Pericolo Scottature! Questo apparecchio produce acqua calda e quando è in funzione può formarsi del vapore ac- queo. Prestare attenzione di non venire in contatto con spruzzi d'acqua o vapore caldo. Utilizzare le manopole o le maniglie.

Attenzione! Non aggrapparsi alla macchina da caffè stata estratta dal mobile.

Non posare sull'elettrodomestico oggetti contenenti liquidi, materiali infiammabili o corrosivi, utilizzare il porta accessori per contenere gli accessori necessari alla preparazione del caffè (per esempio il misurino). Non posare sull'elettrodomestico oggetti grandi che possano bloccarne il movimento oppure oggetti instabili.

Attenzione! Non utilizzare l'elettrodomestico quando è estratto dalla nicchia: attendere sempre che l'apparecchio sia inattivo prima di estrarlo. Fa eccezione la regolazione del macina caffè che deve essere effettuata con la macchina estratta (vedi capitolo "Regolazione del macina caffè").

Bene: Utilizzare esclusivamente accessori e parti di ricambio originali o raccomandati dal costruttore.

Uso conforme alla destinazione

Questo apparecchio è costruito per la preparazione del caffè e per riscaldare bevande.

Ogni altro uso è da considerarsi improprio.

Questo apparecchio non è adatto per uso commerciale. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio.

Questo apparecchio può essere installato su un forno ad incasso se quest'ultimo è dotato di ventilatore di raffreddamento sulla parte posteriore (potenza massima micronde 3kW).

Istruzioni per l'uso

Leggere attentamente queste istruzioni prima di utilizzare l'apparecchio.

• Conservare accuratamente queste istruzioni.
• Il mancato rispetto di queste istruzioni può essere fonte di lesioni e di danni all'apparecchio. Il costruttore non risponde per danni derivanti dal mancato rispetto di queste istruzioni per l'uso.

Nota Bene: L'apparecchio è dotato di una ventola di

raffreddamento. Questa entra in funzione ogni qualvolta viene erogato un caffè, vapore o acqua calda. Dopo alcuni minuti la ventola si spegne automaticamente.

DESCRIZIONE DELL'APPARECCHIO

Descrizione dell'apparecchio

(pag. 3 - A)

A1. Vassoio poggia tazze
A2. Sportello di servizio
A3. Convogliatore caffè
A4. Contenitore per i fondi di caffè
A5. Infusore
A6. Luci vassoio poggiatazze
A7. Tasto accensione/stand-by
A8. Pannello di controllo
A9. Vaschetta portaoggetti
A10. Ugello acqua calda e vapore
A11. Connettore IEC
A12. Serbatoio dell'acqua
A14. Vaschetta raccogli gocce
A15. Coperchio del contenitore per i chicchi
A16. Contenitore per chicchi
A18. Sportello per imbuto caffè macinato
A19. Misurino
A20. Alloggio misurino

A13. Erogatore di caffè (regolabile in altezza)

A17. Manopola regolazione del grado di macinatura

A21. Imbuto per l'introduzione del caffè macinato

A22. Cavo alimentazione
A23. Interruttore generale ON/OFF

Descrizione del pannello di controllo

(pag. 3 - B)

B1. Display: guida l'utente nell'utilizzo dell'apparecchio.
B2. Tasto per selezionare il gusto del caffè
B3. Tasto per selezionare il tipo di caffè desiderato (espresso, caffè, caffè lungo)
B4. Tasto OK per erogare una tazza di caffè e per confermare la funzione selezionata
B5. Tasto √per erogare due tazze di caffè e per scor- rere indietro all'interno del menù e visualizzare le diverse modalità
B6. Tasto ⚙ / △ per erogare acqua calda e per scorrere in avanti all'interno del menù e visualizzare le diverse modalità
B7. Tasto P / ESC per attivare oppure disattivare la modalità di impostazione dei parametri del menù e per uscire dalla modalità selezionata
B8. Tasto per erogare un cappuccino
B9. Tasto 📋 per erogare latte macchiato
B10. Tasto per erogare caffè latte

Descrizione del contenitore latte e accessori

(pag. 3 - C)

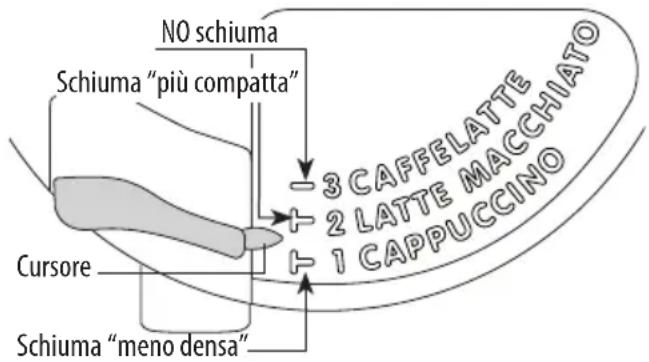

C1. Cursore montalatte
C2. Impugnatura del contenitore latte
C3. Tasto CLEAN
C4. Tubo pescaggio latte
C5. Tubo erogazione latte schiumato
C6. Dispositivo montalatte
C7. Erogatore acqua calda

OPERAZIONI PRELIMINARI

Controllo dell'apparecchio

Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio e della presenza di tutti gli accessori. Non utilizzare l'apparecchio in presenza di danni evidenti. Rivolgersi all'Assistenza Tecnica.

Installazione dell'apparecchio

Attenzione!

• L'installazione deve essere effettuata da un tecnico qualificato secondo le norme locali in vigore (vedi par. "Installazione ad incasso").
• Gli elementi dell'imballaggio (sacchetti in plastica, poliestere, ecc.) non devono essere lasciati alla portata dei bam-

bini.

• Non installare mai l'elettrodomestico in ambienti in cui la temperatura possa arrivare a 0 °C.
• Personalizzare al più presto i valori di durezza dell'acqua seguendo le istruzioni "Programmazione della durezza dell'acqua".

Collegamento dell'apparecchio

Pericolo! Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targa dati sul fondo dell'apparecchio. Collegare l'apparecchio solo ad una presa di corrente installata a regola d'arte avente una portata minima di 10A e dotata di efficiente messa a terra. In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con un altra di tipo adatto, da personale qualificato. Per il rispetto delle direttive in materia di sicurezza, durante l'installazione occorre utilizzare un interruttore onnipolare con una distanza minima tra i contatti di 3 mm. Non usare prese multiple o prolunghe.

Attenzione! I dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformante alle regole di installazioni nazionali.

SMALTIMENTO

Gli apparecchi elettrici non devono essere smaltiti assieme ai rifiuti domestici. Gli apparecchi che recano questo simbolo sono soggetti alla Direttiva europea 2002/96/CE. Tutti gli apparecchi elettrici ed elettronici dismessi devono essere smaltiti separatamente dai rifiuti domestici, conferendoli agli appositi centri previsti dallo Stato. Smaltendo correttamente l'apparecchio dismesso, si eviteranno danni all'ambiente e rischi per la salute delle persone. Per ulteriori informazioni sullo smaltimento dell'apparecchio dismesso rivolgersi all'Amministrazione comunale, all'Ufficio smaltimento o al negozio dove è stato acquistato l'apparecchio.

INSTALLAZIONE AD INCASSO

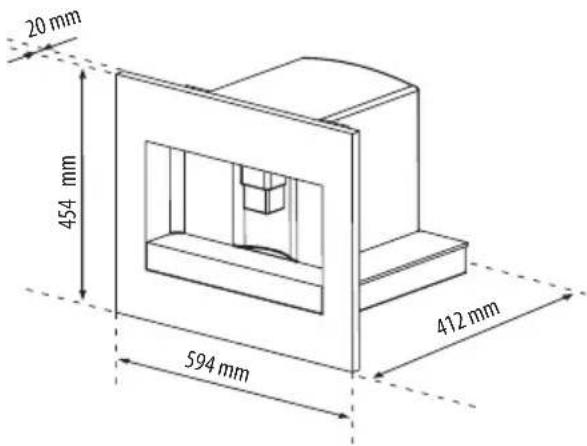

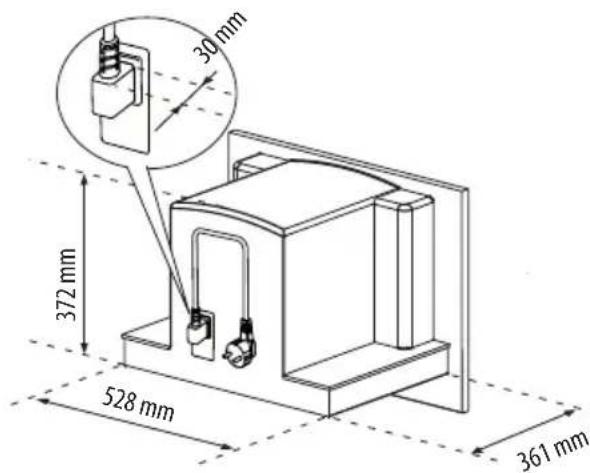

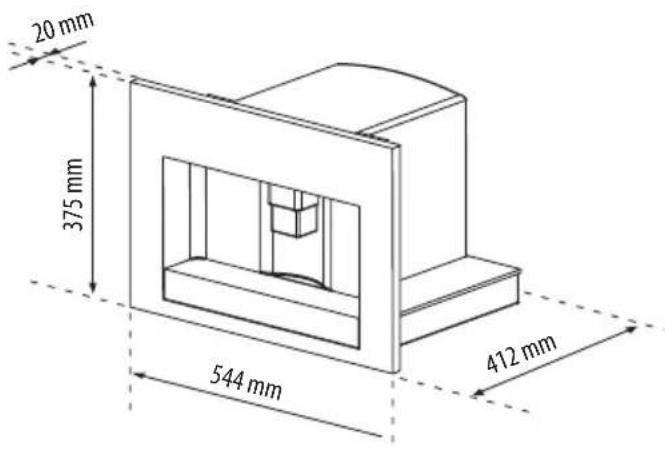

Verificare le misure minime necessarie per la corretta installazione dell'elettrodomestico. La macchina da caffè deve essere installata in una colonna e tale colonna deve essere saldamente fissata alla parete con staffe commerciali.

Attenzione!

• Importante: qualsiasi intervento di installazione o manutenzione deve essere eseguito con l'apparecchio scollegato dalla rete elettrica.
  • I mobili della cucina a diretto contatto con l'apparecchio

devono essere resistenti al calore (min. 65°C).

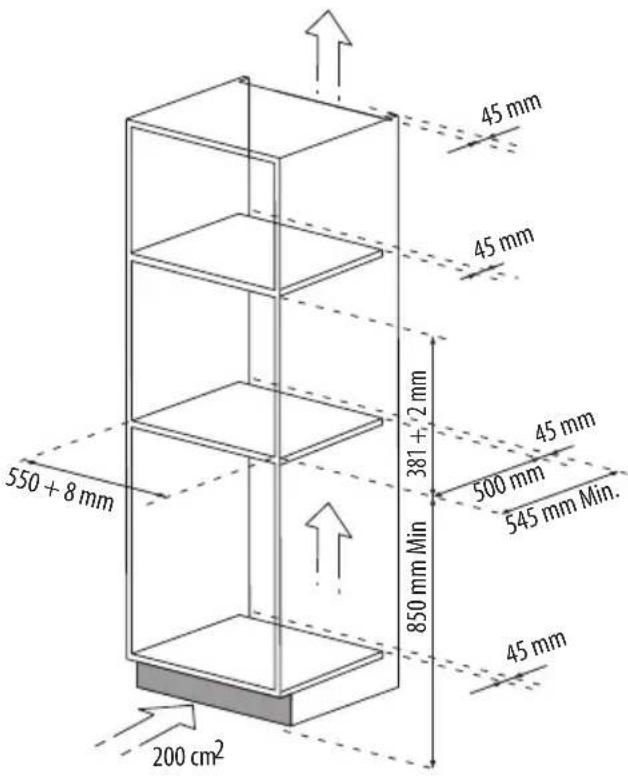

- Per assicurare una corretta ventilazione, lasciare un'apertura sul fondo del mobile (vedi misure in figura).

30 mm 372 mm 528 mm 361 mm

H 454 MM

20 mm 454 mm 594 mm 412 mm

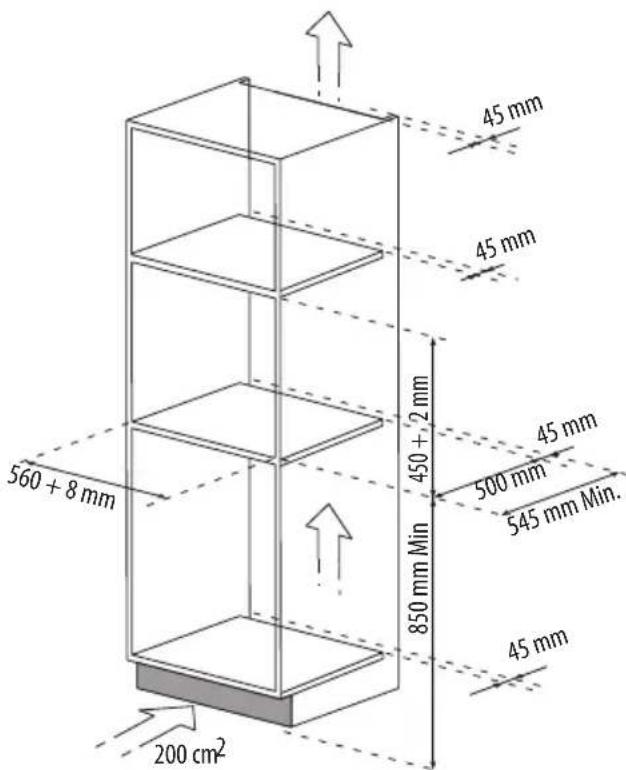

45 mm 45 mm 560 + 8 mm 450 + 2 mm 500 mm 545 mm Min. 850 mm Min 45 mm 200 cm²

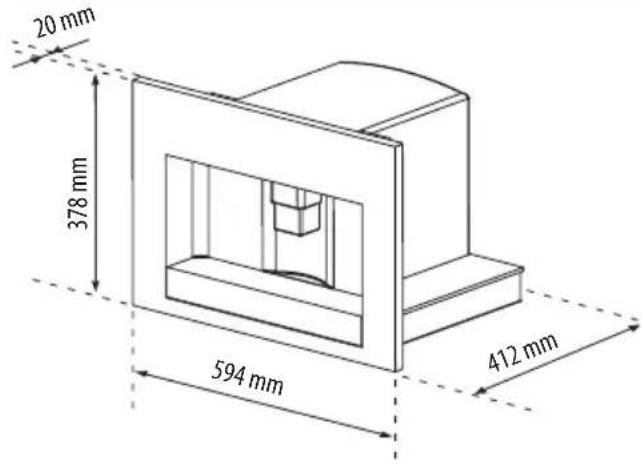

h 378 mm

20 mm 378 mm 594 mm 412 mm

h 375 mm

20 mm 375 mm 544 mm 412 mm

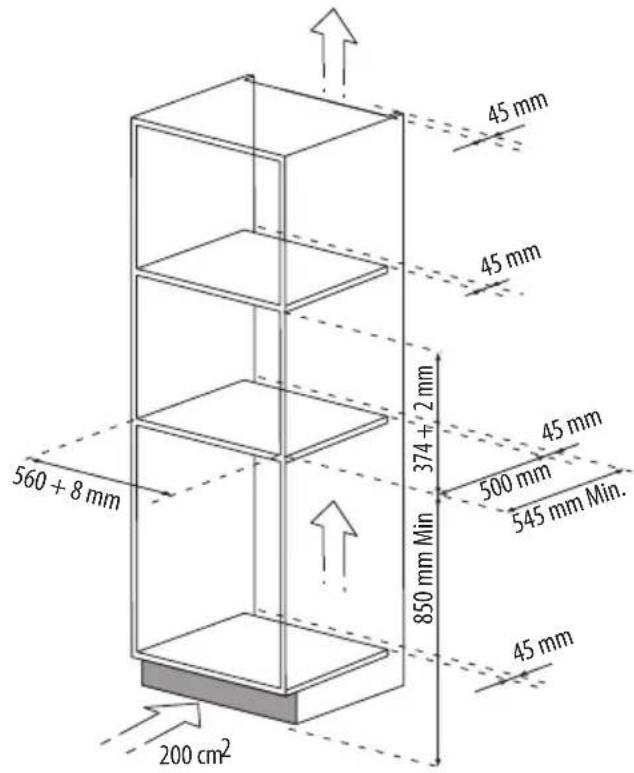

45 mm 45 mm 374 + 2 mm 500 mm 545 mm Min. 850 mm Min 560 + 8 mm 45 mm 200 cm²

45 mm 45 mm 381 + 2 mm 500 mm 545 mm Min. 850 mm Min 550 + 8 mm 45 mm 200 cm²

x 16 x 2

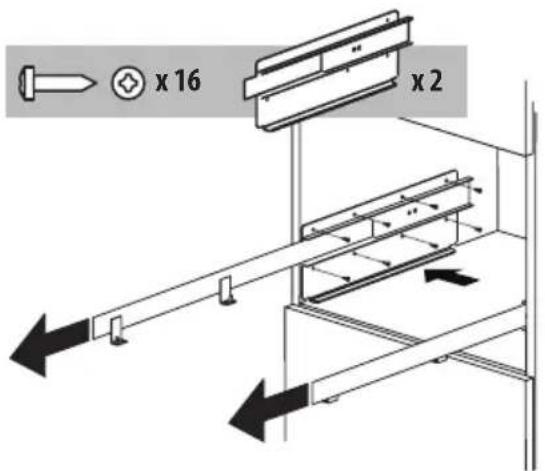

Posizionare le guide sulle superfici laterali del mobile, come mostrato in figura. Fissare le guide con le apposite viti in dotazione, poi estrarle completamente. Nel caso in cui la macchina da caffè sia installata sopra un "Cassetto scaldavivande" utilizzare la superficie superiore di quest'ultimo come riferimento per il posizionamento delle guide. In tal caso non sarà presente il ripiano di appoggio.

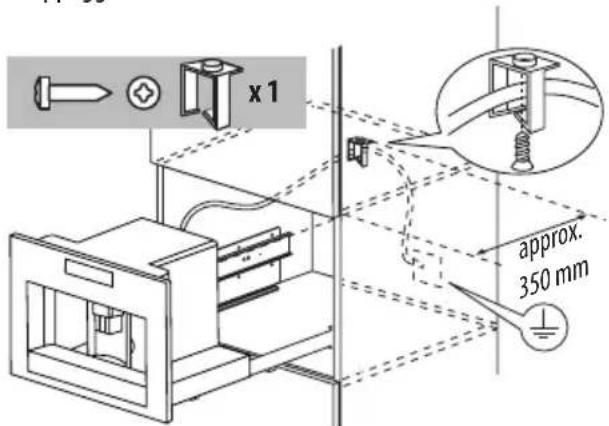

Fissare il cavo di alimentazione con l'apposita clip. Il cavo di alimentazione deve essere lungo quanto basta da permettere l'estrazione dell'apparecchio dal mobile durante la fase di riempimento del serbatoio chicchi caffè. La messa a terra è obbligatoria a termini di legge. Il collegamento elettrico deve essere effettuato da un tecnico qualificato secondo le istruzioni.

x4x8

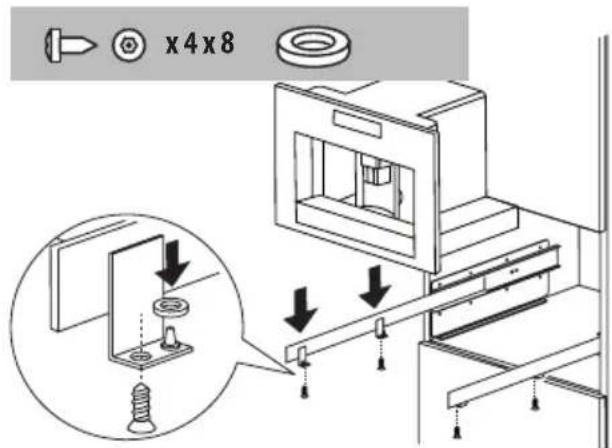

Collocare l'elettrodomestico sulle guide assicurandosi che i perni siano ben inseriti nelle apposite sedi nel fissarlo con le viti in dotazione. In caso di aggiustamenti in altezza dell'apparecchio, utilizzare gli spaziatori circolari in dotazione.

x 4 550/560 + 1 mm

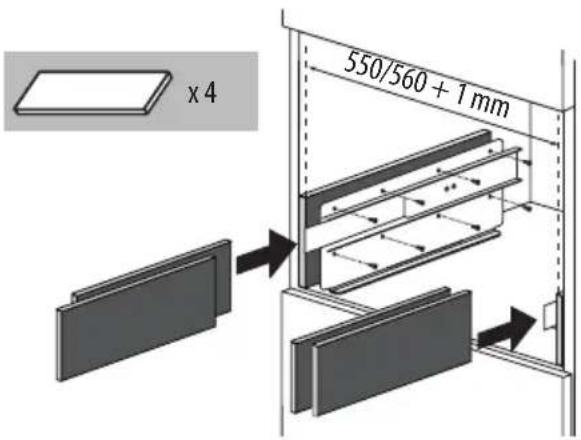

In caso di correzioni dell'allineamento dell'apparecchio, posizionare gli spaziatori in dotazione sotto o ai lati del supporto.

Prima meSSa in funzione deLL'aPParecchio

• La macchina è stata controllata in fabbrica utilizzando del caffè per cui è del tutto normale trovare qualche traccia di caffè nel macinino.

• Personalizzare al più presto la durezza dell'acqua seguendo la procedura "Programmazione della durezza acqua".

• Collegare l'apparecchio alla rete elettrica e premere in pos. i l'interruttore generale (A23).

• Dopo 5 secondi, la macchina visualizza "RIEMPIRE SERBATOIO!": estrarre il serbatoio (fig. 4), sciacquarlo e riempirlo con acqua fresca senza superare la linea MAX. Reinserirlo spingendolo a fondo.

• E' necessario selezionare la lingua desiderata (le lingue si alternano ogni 3 secondi circa):

Quando il display visualizza il messaggio: "PREMERE OK PER INSTALLARE ITALIANO", tenere premuta per almeno 3 secondi il tasto OK (B4) (fig. 3) fino a quando appare il messaggio "ITALIANO INSTALLATO". Se si seleziona una lingua non desiderata, seguire le indicazioni descritte nel cap. "Impostazione della lingua". Se invece la vostra lingua non è disponibile, selezionatene una tra quelle presenti nel display (nelle istruzioni viene presa come riferimento la lingua inglese).

Procedere quindi con le istruzioni indicate dal display:

1. Posizionare poi una tazza sotto l'erogatore acqua calda (fig. 5). (Se l'erogatore acqua non è inserito, la macchina visualizza il messaggio "INSERIRE EROGATORE ACQUA!" e quindi agganciarlo come indicato in figura 6. La macchina visualizza "ACQUA CALDA PREMERE OK". Premere il tasto OK e un po' di acqua fuoriesce dall'erogatore.
2. Subito dopo, la macchina visualizza "SPEGNIMENTO IN CORSO ATTENDERE PREGO..." e si spegne.
3. Estrarre l'elettrodomestico tirandolo verso l'esterno, utilizzando le apposite maniglie (fig. 7); aprire il coperchio, riempire il contenitore di caffè in grani, poi chiudere il coperchio e spingere l'elettrodomestico verso l'interno.

Ora la macchina da caffè è pronta per il normale utilizzo.

Attenzione! Non introdurre mai caffè pre-macinato, caffè liofilizzato, chicchi caramellati nonché oggetti che possono danneggiare la macchina.

Nota Bene: Al primo utilizzo è necessario fare 4-5 caffè e 4-5 cappuccini prima di ottenere un buon risultato.

Nota Bene: Ad ogni accensione utilizzando l'interruttore ON/OFF principale (A23) l'elettrodomestico avvierà una funzione di AUTO-DIAGNOSI per poi spegnersi, per accenderlo nuovamente premere il tasto (A7) accensione/stand-by (fig. 1).

accenSione e PreriScaLdamenTo

Ogni volta che si accende l'apparecchio, viene eseguito automaticamente un ciclo di preriscaldamento e di risciacquo che non può essere interrotto. L'apparecchio è pronto all'uso solo dopo l'esecuzione di questo ciclo.

Pericolo Scottature! Durante il risciacquo, dai beccucci dell'erogatore del caffè fuoriesce un po' di acqua calda.

Per accendere l'apparecchio, premere il tasto (A7) accensione/stand-by (fig. 1): sul display compare il messaggio "RISCALDA-MENTO ATTENDERE PREGO...". Una volta completato il riscaldamento, l'apparecchio mostra un altro messaggio: "RISCIACQUO". L'apparecchio è in temperatura quando sul display compare il messaggio "CAFFÈ NORMALE".

PreParazione del caffè (uTiLizzando iL caffè in chicchi)

1. La macchina è impostata in fabbrica per erogare caffè con gusto normale. È possibile richiedere caffè con gusto extra-leggero, leggero, normale, forte, oppure extra-forte e con opzione del caffè premacinato. Per scegliere il gusto desiderato, premere più volte il tasto (B2) (fig. 8): il gusto desiderato del caffè è visualizzato sul display.
2. Mettere sotto i beccucci dell'erogatore una tazza se si vuole 1 caffè (fig. 9) oppure 2 tazze per 2 caffè (fig. 9). Per ottene-re una migliore crema, avvicinare il più possibile l'erogatore caffè alle tazze abbassandolo (fig. 10).
3. Premere il tasto (B57, Fig. 11) per selezionare il tipo di caffè desiderato: espresso, caffè, caffè lungo.
   Premere il tasto (B4) (fig. 12) se si desidera fare un caffè, se, invece, si desidera fare 2 caffè premere il tasto (B5) (fig. 13).
   A questo punto la macchina macina i chicchi ed esegue l'erogazione nella tazza.
   Una volta ottenuta la quantità di caffè pre-impostata, la macchina ferma l'erogazione automaticamente e provvede all'espulsione della pasticca esausta di caffè nel contenitore dei fondi.
4. Dopo qualche secondo, la macchina è nuovamente pronta all'uso.
5. Per spegnere la macchina, premere il tasto (A7) accensione/stand-by (fig. 1).
   (Prima di spegnersi, la macchina esegue automaticamente un risciacquo: fate attenzione a non scottarvi).
   NOTA 1: Se il caffè fuoriesce a gocce oppure non esce del tutto, vedi cap. "Regolazione del macinacaffè".
   NOTA 2: Se il caffè fuoriesce troppo velocemente e la crema non è soddisfacente, vedi cap. "Regolazione del macinacaffè".

NOTA 3: Consigli per ottenere il caffè più caldo:

• Operare come descritto nel capitolo "Modifica e impostazioni dei parametri del menù", funzione "Risciacquo".
  • Non utilizzare tazzine troppo spesse altrimenti assorbono troppo calore, a meno che non siano pre-riscaldate.
• Utilizzare tazzine preventivamente riscaldate risciacquandole con dell'acqua calda.

NOTA 4: In qualsiasi momento è possibile interrompere l'erogazione di caffè ripremendo il tasto selezionata precedentemente.

NOTA 5: Appena terminata l'erogazione, se si vuole aumentare la quantità di caffè nella tazza, tenere premuto il tasto precedente-mente selezionata entro 3 secondi dal termine dell'erogazione).

NOTA 6: quando il display visualizza il messaggio: "RIEMPIRE SERBATOIO!" è necessario riempire il serbatoio dell'acqua altrimenti la macchina non eroga il caffè.

(E' normale che ci sia ancora un po' di acqua nel serbatoio).

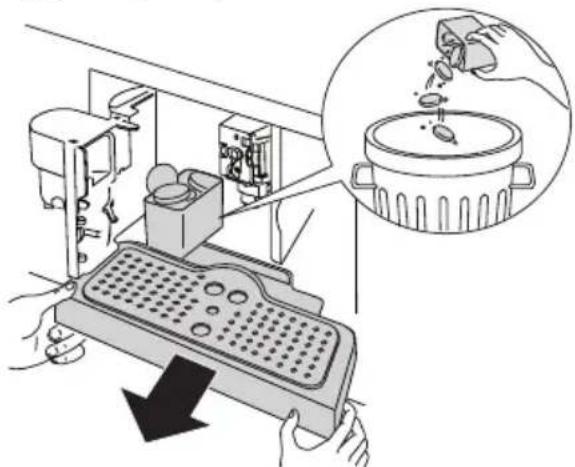

NOTA 7: la macchina dopo ogni 14 caffè singoli (o 7 doppi), visualizza il messaggio: "SVUOTARE CONTENITORE FONDII!". Per eseguire la pulizia aprire lo sportello di servizio sulla parte anteriore tirando l'erogatore (fig. 16), estrarre quindi la vaschetta raccogligocce (fig. 17) e pulirla.

Nel momento in cui si effettua la pulizia, estrarre sempre completamente il vassoio raccogligocce.

Attenzione! quando si estrae la vaschetta raccogligocce è OBBLIGATORIO svuotare sempre il contenitore fondi caffè. Se questa operazione non è effettuata può succedere che la macchina si intasi.

NOTA 8: mentre la macchina sta erogando caffè, non si deve mai estrarre il serbatoio dell'acqua. Infatti se questo venisse estratto, la macchina poi non riesce più a fare il caffè e visualizza alcuni messaggi (vedi pag. 21).

MODIFICA DELLA QUANTITÀ DI CAFFÈ IN TAZZA

La macchina è preimpostata in fabbrica per erogare un caffè normale.

Per selezionare la quantità di caffè, premere ripetutamente il ta-

sto (B3) (fig. 11) fino a visualizzare sul display il messaggio relativo alla quantità di caffè desiderata:

Caffè Corrispondente Quantità (ml)
ESPRESSO	≈30
CAFFÈ	≈110
CAFFÈ LUNGO	≈150

Personalizzazione della quantità di caffè

La macchina è preimpostata in fabbrica per erogare la quantità sopra descritta. Se si desidera modificare questa scelta, procedere come segue:

1. Posizionare una tazza sotto i beccucci dell'erogatore caffè (fig. 9).
2. Mantenere premuto il tasto (B4) (fig. 12) fino a quando il display visualizza il messaggio "PROGRAMMA QUANTITÀ" e la macchina inizia ad erogare il caffè; rilasciare quindi il tasto.
3. Appena il caffè in tazza raggiunge il livello desiderato, ripremere il tasto (B4).

A questo punto la quantità è programmata secondo la nuova impostazione. Questa operazione consente di personalizzare tutte le tre lunghezze, espresso, caffè, caffè lungo.

REGOLAZIONE DEL MACINACAFFÈ

Il macinacaffè non deve essere regolato, perché è già stato preimpostato in fabbrica; tuttavia se l'erogazione dovesse risultare troppo veloce o troppo lenta (a gocce), è necessario effettuare una correzione con la manopola di regolazione del grado di macinatura (fig. 14).

Attenzione! La manopola di regolazione deve essere ruotata solo mentre il macinacaffè è in funzione.

765432100 765432100

Per ottenere un'erogazione del caffè più lenta e migliorare l'aspetto della crema, girare di uno scatto in senso antiorario (=caffè macinato più fine).

Per ottenere un'erogazione del caffè più veloce (non a gocce), girare di uno scatto in senso orario (=caffè macinato più grosso).

PreParazione deL caffè eSPreSSo con iL caffè Pre-macinaTo (aL PoSTo dei chicchi)

• Premere il tasto (B2) (fig. 8) e selezionare la funzione caffè pre-macinato.
• Estrarre l'apparecchio tirandolo verso l'esterno; avendo cura di utilizzare le apposite maniglie (fig. 7).
• Sollevare il coperchietto al centro, inserire nell'imbuto un misurino di caffè pre-macinato (fig. 19); spingere l'elettro-domestico verso l'interno e procedere poi come descritto nel cap. "Preparazione del caffè (utilizzando il caffè in chicchi)".

NB: E' possibile eseguire un solo caffè alla volta, premendo il tasto (B4) (fig. 12).

- Se, dopo aver fatto funzionare la macchina utilizzando caffè pre-macinato, si vuole ritornare a fare caffè utilizzando i chicchi, è necessario disattivare la funzione caffè pre-macinato ripremendo il tasto (B2) (fig. 8).

NOTA 1: Non introdurre mai il caffè pre-macinato a macchina spenta, per evitare che si disperda all'interno della macchina.

NOTA 2: Non inserire mai più di 1 misurino altrimenti la macchina poi non farà il caffè.

NOTA 3: Utilizzare solo il misurino dato in dotazione.

NOTA 4: Inserire nell'imbuto solo caffè pre-macinato per macchine da caffè espresso.

NOTA 5: Se versando più di un misurino di caffè pre-macinato l'imbuto si intasa, utilizzare un coltello per far scendere il caffè (fig. 21), quindi togliere e pulire l'infusore e la macchina come descritto nel cap. "Pulizia dell'infusore".

eroGazione di acQua caLda

• Assicurarsi che l'erogatore acqua sia agganciato all'ugello (fig. 6).
- Posizionare sotto l'erogatore un contenitore.
• Premere il tasto (B6) (fig. 20).

La macchina visualizza il messaggio "ACQUA CALDA" e l'acqua calda esce dall'erogatore riempiendo il contenitore sottostante (Non erogare acqua calda per più di 2 minuti di seguito). Per interrompere, premere il tasto (B6). La macchina interrompe l'erogazione una volta raggiunta la quantità pre-impostata.

modifica deLLa QuanTiTÀ di acQua caLda

La macchina è impostata in fabbrica per erogare circa 250ml. Se si desidera modificare la quantità, procedere come segue:

1. Posizionare sotto l'erogatore un contenitore.
2. Mantenere premuto il tasto (B6) fino a quando sul display appare il messaggio "ACQUA CALDA PROGRAMMA QUANTITÀ"; rilasciare quindi il tasto.
3. Quando l'acqua calda nella tazza raggiunge il livello desiderato, premere un'altra volta il tasto (B6).

A questo punto la macchina è riprogrammata secondo la nuova quantità.

PreParazione del caPPuccino

• Selezionare il gusto del caffè che si desidera utilizzare per preparare il cappuccino, premendo il tasto (B2).
  • Togliere il coperchio del contenitore latte.
• Riempire il contenitore con circa 100 grammi di latte per ogni cappuccino che si vuole preparare (fig. 23), non superando il livello MAX (corrispondente a 750ml ca.) impresso sul contenitore. Utilizzare preferibilmente latte totalmente scremato oppure parzialmente scremato a temperatura di frigorifero (circa 5°C).
• Fare attenzione che il tubo di pescaggio sia ben inserito nel gommino (fig. 24), quindi rimettere il coperchio al contenitore latte.
• Posizionare il cursore montalatte tra le scritte CAPPUCCINO e CAFFELATTE stampigliate sul coperchio del contenitore latte. È possibile regolare la qualità della schiuma: spostando leggermente il regolatore verso la scritta caffelatte si ottiene una schiuma più compatta. Spostando invece verso la scritta cappuccino si ottiene una schiuma meno densa.

NO schiuma Schiuma "più compatta" Cursore Schiuma "meno densa" 3 CAFFELATTE 2 LATTE MACCHIATO 1 CAPPUCCINO

• Togliere l'erogatore acqua calda (fig. 6) ed aggancia contenitore del latte all'ugello (fig. 25).
• Spostare il tubo erogazione latte come indicato in fig. 26 e posizionare la tazza sufficientemente grande sotto le fuoriuscite dell'erogatore caffè e sotto il tubo erogazione latte.
• Premere il tasto (B8). La macchina visualizza il messaggio: "CAPPUCCINO" e dopo qualche secondo, il latte schiumato fuoriesce dal tubo erogazione latte e riempie la tazza sottostante. (La fuoriuscita del latte si interrompe automaticamente).
  • La macchina eroga il caffè.
• Il cappuccino è ora pronto: zuccherare a piacere, e se si desidera, cospargere la schiuma con un po' di cacao in polvere.
  NOTA 1: Durante la preparazione del cappuccino è possibile interrompere la fuoriuscita del latte schiumato oppure del caffè, premendo il tasto (188).
  NOTA 2: Se, durante l'erogazione del latte schiumato, il conte-

nitore si svuota del tutto, sganciarlo e aggiungerci del latte. Poi ri-agganciarlo e premere il tasto (198) per richiedere nuovamente un cappuccino.

NOTA 3: Per garantire la completa pulizia e igiene del montalatte, una volta ultimati i cappuccini, procedere alla pulizia dei condotti interni del coperchio contenitore latte. Sul display lampeggia il messaggio "PREMERE TASTO CLEAN!":

• Mettere un recipiente sotto il tubo erogazione latte (fig. 26).
• Premere e tenere premuto il pulsante clean (C3) posto sul coperchio stesso, per almeno 5 secondi, (fig. 26), per avviare la funzione di pulizia. La macchina visualizza il messaggio "PULIZIA IN CORSO..." con sotto la barra progressiva. Si consiglia di non rilasciare il pulsante CLEAN finchè la barra non è completa e non è quindi terminata l'intera fase di pulizia. Rilasciando il pulsante CLEAN la funzione si interrompe.

Una volta ultimata la pulizia, sganciare il contenitore latte e riporlo in frigo. Non è consigliabile lasciare il latte fuori dal frigorifero per più di 15 minuti.

NOTA 4: Se si desidera modificare le quantità di caffè o di latte schiumato che la macchina eroga automaticamente nella tazza, procedere come descritto nel capitolo “Modifica della quantità di latte e di caffè per il cappuccino”.

MODIFICA DELLA QUANTITÀ' DI LATTE E DI CAFFE' PER IL CAPPUCCINO

La macchina è stata preimpostata in fabbrica per erogare delle quantità standard. Se si desidera modificare queste quantità, procedere nel seguente modo:

1. Posizionare una tazza sotto i beccucci dell'erogatore caffè e sotto il tubo erogazione latte.
2. Mantenere premuto il tasto 📄 (B8) fino a quando sul display compare la scritta "LATTE PER CAPPUCCINO PROGRAMMA QUANTITÀ".
3. Rilasciare il tasto. La macchina inizia ad erogare il latte.
4. Appena si raggiunge la quantità desiderata di latte in tazza, ripremere il tasto (158).
5. Dopo alcuni secondi, la macchina inizia ad erogare il caffè nella tazza e sul display appare il messaggio "CAFFÈ PER CAPPUCCINO PROGRAMMA QUANTITÀ".
6. Appena il caffè in tazza raggiunge la quantità desiderata, ripremere il tasto (50). L'erogazione di caffè si interrompe.

A questo punto la macchina è riprogrammata secondo le nuove quantità di latte e di caffè.

PREPARAZIONE DEL LATTE MACCHIATO O DEL CAFFELATTE

• Preparare la macchina come indicato per il cappuccino.

• Prima di agganciare il contenitore del latte all'ugello, posizionare il cursore montalatte tra le scritte CAPPUCCINO e CAFFELATTE stampigliate sul coperchio del contenitore latte. Se la schiuma non è soddisfacente spostare leggermente il cursore fino ad ottenere il tipo di schiuma desiderato.
• Premere il tasto 📋(B9) per erogare un latte macchiato. oppure
• Premere il tasto 📂(B10) per erogare un caffèlatte e dopo qualche secondo, il latte schiumato fuoriesce dal tubo erogazione latte e riempie la tazza sottostante. (La fuoriuscita del latte si interrompe automaticamente). Terminata l'erogazione del latte la macchina prepara il caffè.

MODIFICA DELLA QUANTITÀ DI CAFFÈ E DI LATTE PER IL LATTE MACCHIATO / CAFFELATTE

La macchina è stata pre-impostata in fabbrica per erogare automaticamente delle quantità di caffè o latte standard. Se si desidera modificare queste quantità, procedere nel seguente modo:

• Riempire il contenitore con il latte fino al livello massimo indicato nel contenitore stesso;
• Premere il tasto relativo alla preparazione che si desidera modificare; latte macchiato (B9) o caffelatte (B10) per almeno 8 secondi fino a quando la macchina visualizza il messaggio "LATTE PER MACCHIATO PROGRAMMA QUANTITÀ" oppure "LATTE PER CAFFELATTE PROGRAMMA QUANTITÀ"

Dopodiché rilasciare il tasto. La macchina inizia ad erogare il latte.

• Appena si raggiunge la quantità di latte desiderata, memorizzarla ripremere il tasto selezionato precedente-mente e l'erogazione di latte si interrompe.
• Dopo alcuni secondi, la macchina eroga il caffè nella tazza e visualizza il messaggio: "CAFFÈ PER MACCHIATO PROGRAMMA QUANTITÀ" oppure "CAFFÈ PER CAFFELATTE PROGRAMMA QUANTITÀ".
• Appena si raggiunge la quantità di caffè desiderata, per memorizzarla ripremere il tasto selezionato precedente-mente e l'erogazione di caffè si interrompe e conferma la memorizzazione dei nuovi parametri.

A questo punto la macchina è riprogrammata secondo le nuove impostazioni e sul display compare la scritta "CAFFÈ NORMALE".

PULIZIA

Pulizia della macchina

Per la pulizia della macchina non usare solventi o detergenti abrasivi. E' sufficiente un panno umido e morbido. Tutti i componenti della macchina non devono essere MAI lavati in lavastoviglie.

Le seguenti parti della macchina devono essere pulite periodi-

camente:

• Contenitore dei fondi di caffè (A4).
• Vaschetta raccogli gocce (A14).
• Serbatoio dell'acqua (A12).
• Beccucci dell'erogatore caffè (A13).
- Imbuto per introduzione del caffè pre-macinato (A21).
- L'interno della macchina, accessibile dopo aver aperto lo sportello di servizio (A2).
• L'infusore (A5).

Pulizia del contenitore dei fondi di caffè

Quando sul display compare la scritta "svuotare contenitore fondi!", è necessario svuotarlo e pulirlo. Per eseguire la pulizia:

• aprire lo sportello di servizio sulla parte anteriore (fig. 16), estrarre quindi la vaschetta raccogligocce (fig. 17), e pulirla.
  • Pulire accuratamente il contenitore dei fondi.

Attenzione! quando si estrae la vaschetta raccogligoc-

ce è obbligatorio svuotare sempre il contenitore fondi caffè.

Pulizia della vaschetta raccogli gocce

Attenzione! Se la vaschetta raccogli gocce non viene svuotata, l'acqua può traboccare. Questo può danneggiare la macchina.

La vaschetta raccogligocce è provvista di un indicatore galleggiante (di colore rosso) del livello dell'acqua contenuta (fig. 28).

Prima che questo indicatore cominci a sporgere dal vassoio poggiatazze, è necessario svuotare la vaschetta e pulirlo.

Per rimuovere la vaschetta:

1. Aprire lo sportello di servizio (fig. 16).
2. Estrarre la vaschetta raccogli gocce ed il contenitore dei fondi di caffè (fig. 17).
3. Pulire la vaschetta raccogli gocce ed il contenitore fondi (A4).
4. Reinserire la vaschetta con il contenitore dei fondi di caffè (A4).
5. Chiudere lo sportello di servizio.

Pulizia del serbatoio acqua

1. Pulire periodicamente (circa una volta al mese) il serbatoio acqua (A12) con un panno umido e un po' di detersivo delicato.
2. Rimuovere accuratamente i residui di detersivo.

Pulizia dei beccucci erogatore

1. Pulire i beccucci periodicamente, servendosi di una spugna (fig. 29).

2. Controllare periodicamente che i fori dell'erogatore caffè non siano otturati. Se necessario, rimuovere i depositi di caffè con uno stuzzicadenti (fig. 27).

Pulizia dell'imbuto per l'introduzione del caffè pre- macinato

Controllare periodicamente (circa una volta al mese) che l'imbuto per l'introduzione del caffè pre-macinato non sia otturato (fig. 21).

Pericolo! Prima di eseguire qualsiasi operazione di macchina deve essere spenta premendo l'interruttore (A23) e scollegata dalla rete elettrica.

Non immergere mai la macchina nell'acqua.

Pulizia dell'interno della macchina

1. Controllare periodicamente (circa una volta alla settimana) che l'interno della macchina non sia sporco. Se necessario, rimuovere i depositi di caffè con una spugna.

2. Aspirare i residui con un aspirapolvere (fig. 30).

Pulizia dell'infusore

L'infusore dev'essere pulito almeno una volta al mese.

Attenzione! L'infusore (A5) non può essere estratto quando la macchina è accesa. Non tentare di togliere l'infusore con forza.

1. Assicurarsi che la macchina abbia eseguito correttamente lo spegnimento (vedi "Spegnimento").
2. Aprire lo sportello di servizio (fig. 16).
3. Estrarre la vaschetta raccogli gocce ed il contenitore dei fondi (fig. 17).
4. Premere verso l'interno i due tasti di sgancio di colore rosso e contemporaneamente estrarre l'infusore verso l'esterno (fig. 31).

Attenzione! Pulire l'infusore senza usare detersivi perché l'interno del pistone è trattato con un lubrificante che verrebbe asportato dal detersivo.

1. Immergere per circa 5 minuti l'infusore in acqua e poi risciacquarlo.
2. Dopo la pulizia, reinserire l'infusore (A5) infilandolo nel supporto e sul perno in basso;

quindi premere sulla scritta PUSH fino a sentire il clic di aggancio.

Nota Bene: Se l'infusore è difficile da inserire, è necessario (prima dell'inserimento) portarlo alla giusta dimensione pre- mendolo con forza contemporaneamente dalla parte inferiore e superiore come indicato in figura.

1. Una volta inserito, assicurarsi che i due tasti rossi siano scattati verso l'esterno.

1. Reinserire la vaschetta raccogli gocce con il contenitore fondi.

2. Chiudere lo sportello di servizio.

Pulizia del contenitore latte

Attenzione! Pulire sempre i condotti interni del contenitore latte (C) dopo aver preparato il latte. Se il contenitore contiene ancora del latte, non lasciarlo a lungo fuori dal frigorifero. Pulire il contenitore dopo ogni preparazione del latte come descritto alla nota 3 del cap. "Preparazione del Cappuccino". È possibile lavare in lavastoviglie tutti i componenti, posizionandoli però sul cestello superiore della lavastoviglie.

1. Ruotare il coperchio del contenitore latte in senso orario e

sfilarlo.

1. Sfilare il tubo erogazione e il tubo di pescaggio.

tubo erogazione tubo di pescaggio

1. Sfilare il cursore tirandolo verso l'esterno.

2. Lavare accuratamente tutti i componenti con acqua calda e detersivo delicato. Prestare una particolare attenzione che all'interno dei fori e sul canalino situato sulla punta sottile del cursore non rimangano residui di latte.

3. Verificare anche che il tubo pescaggio e il tubo erogazione non siano otturati da residui di latte.

4. Rimontare il cursore, il tubo erogazione e il tubo pescaggio latte.

5. Riapplicare il coperchio del contenitore latte.

canalino cursore foro foro

IMPOSTAZIONE DEL MENU'

Si accede al menù programmazione premendo il tasto P / ESC (B7); le voci selezionabili dal menù sono: Risciacquo, Imposta lingua, Risparmio energetico, Regola ora, Autoaccensione, Autospegnimento, Imposta temperatura, Durezza acqua, Statistica, Valori di fabbrica, Decalcificazione.

Risciacquo

Questa funzione serve per ottenere un caffè più caldo. Operare come segue:

- Se, appena accesa la macchina, si richiede una tazza piccola di caffè (inferiore a 60cc), usare l'acqua calda del risciacquo per pre-riscaldare la tazza.

- Se invece dall'ultimo caffè fatto, sono trascorsi più di 2/3 minuti, prima di richiedere un altro caffè è necessario pre-riscaldare l'infusore premendo prima il tasto P / ESC (B7) per entrare nel menù e poi il tasto ▽ e △ (B5 e B6) fino

a selezionare la funzione "RISCIACQUO". Premere il tasto OK (B4). Il display visualizza "RISCIACQUO PREMERE OK".

Premere ancora il tasto OK (B4). Lasciare poi defluire l'acqua nella vaschetta raccogligocce sottostante, oppure utilizzare questa acqua per riempire (e poi svuotare) la tazzina che si utilizzerà poi per il caffè in modo da pre-riscaldarla.

Impostazione della lingua

Se si desidera modificare la lingua del display, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere i tasti ▽ e △ (B5 e B6) finché appare sul display la scritta "IMPOSTA LINGUA";
3. Premere il tasto OK (B4);
4. Premere il tasto ▽ e △ (B5 e B6) finché la lingua desiderata è visualizzata sul display;
5. Premere il tasto OK (B4) per confermare;
6. Premere quindi il tasto P / ESC (B7) per uscire dal menù. In alternativa tenere premuto il tasto P / ESC (B7) per 10 secondi. Le lingue cominceranno a scorrere. Tenere premuto il tasto OK (B4) per 5 secondi per confermare. La macchina si spegne.

Risparmio energetico

Con questa funzione è possibile attivare o disattivare la modalità di risparmio energetico. Quando la funzione è attiva, garantisce un minor consumo energetico, in accordo con le normative europee vigenti. Per attivare o disattivare la funzione, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "RISPARMIO ENERGETICO";
3. Premere il tasto OK (B4); sul display compare la scritta "DI-SATTIVA?" (o "ATTIVA?" se la funzione è già stata disattivata);
4. Premere il tasto OK (B4) per disattivare o attivare la funzione o premere P / ESC (B7) per uscire dal menù.

Nota Bene:

- In modalità di "RISPARMIO ENERGETICO ATTIVATO" all'ero-gazione della bevanda richiesta la macchina potrebbe richiedere alcuni secondi di attesa: questa attesa è segnalata dal messaggio "PREPARAZIONE IN CORSO...".

Regola ora

Se si desidera regolare l'ora sul display, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul di-

splay la scritta "REGOLA ORA";

1. Premere il tasto OK (B4): sul display lampeggiano le ore;
2. Premere il tasto ▽ e △ (B5 e B6) per modificare le ore;
3. Premere il tasto OK (B4) per confermare: sul display lampeggiano i minuti;
4. Premere il tasto ▽ e △ (B5 e B6) per modificare i minuti;
5. Premere il tasto OK (B4) per confermare;
6. Premere quindi il tasto P / ESC (B7) per uscire dal menù programmazione.

Autoaccensione

E' possibile impostare l'ora di autoaccensione in modo da trovare l'apparecchio pronto all'uso all'ora desiderata (per esempio al mattino) e poter subito fare il caffè.

Nota Bene:

Perché questa funzione si attivi, è necessario che l'ora sia impostata correttamente.

Per attivare l'autoaccensione, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "AUTOACCENSIONE";
3. Premere il tasto OK (B4): sul display compare la scritta "ATTIVA?";
4. Premere il tasto OK (B4): sul display lampeggiano le ore;
5. Premere il tasto ▽ e △ (B5 e B6) per scegliere le ore;
6. Premere il tasto OK (B4) per confermare: sul display lampeggiano i minuti;
7. Premere il tasto ▽ e △ (B5 e B6) per modificare i minuti;

8. Premere il tasto OK (B4) per confermare: sul display, sotto la voce "AUTOACCESIONE", compare la scritta "ATTIVATA".

9. Premere quindi il tasto P / ESC (B7) per uscire dal menù.

Per disattivare la funzione:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "AUTOACCENSIONE";
3. Premere il tasto OK (B4): sul display compare la scritta "DI-SATTIVA?";
4. Premere il tasto OK (B4) per confermare;
5. Premere quindi il tasto P / ESC (B7) per uscire dal menù: compare la scritta "DISATTIVATA".

Autospegnimento (Stand by)

La macchina è preimpostata per eseguire l'autospegnimento dopo 2 ore di inutilizzo. È possibile modificare quest'intervallo

di tempo per fare in modo che l'apparecchio si spenga dopo 15 o 30 minuti oppure dopo 1, 2 o 3 ore. Per riprogrammare l'autospegnimento, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "AUTOSPEGNIMENTO";
3. Premere il tasto OK (B4);
4. Premere il tasto ▽ e △ (B5 e B6) finché compare la selezione desiderata (15 o 30 minuti, oppure dopo 1, 2 o 3 ore);
5. Premere il tasto OK (B4) per confermare;
6. Premere quindi il tasto P / ESC (B7) per uscire dal menù.
   L'autospegnimento è così riprogrammato.

Impostazione della temperatura

Se si desidera modificare la temperatura dell'acqua con cui viene erogato il caffè, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "IMPOSTA TEMPERATURA";
3. Premere il tasto OK (B4);
4. Premere il tasto ▽ e △ (B5 e B6) finché la selezione della temperatura desiderata è visualizzata sul display (● = bassa; ●●●●● = alta);
5. Premere il tasto OK (B4) per confermare;
6. Premere quindi il tasto P / ESC (B7) per uscire dal menù.

Programmazione della durezza dell'acqua

Volendo è possibile allungare questo periodo di funzionamento e quindi rendere meno frequente l'operazione di decalcificazione programmando la macchina in base al reale contenuto di calcare presente nell'acqua utilizzata. Procedere nel seguente modo:

• Dopo aver tolto dalla propria confezione, la striscia reattiva "Total hardness test" (allegata a pag. 2), immergerla completamente nell'acqua per qualche secondo. Poi estrarla e attendere 30 secondi circa (fino a quando cambia colore e si formano dei quadratini rossi).
• Accendere la macchina premendo il tasto stand-by (A7).
• Premere il tasto P / ESC (B7) per entrare nel menù e poi premere il tasto ▽ e △ (B5 e B6) finché la macchina visualizza il messaggio "DUREZZA ACQUA".
  • Premere il tasto OK (B4).
• Premere il tasto ▽ e △ (B5 e B6) fino a selezionare il numero corrispondente a quanti sono i quadratini rossi che si sono formati sulla striscia reattiva (esempio, se sulla striscia reattiva si sono formati 3 quadratini rossi è necessario selezionare ●●●.

- Premere il tasto OK (B4) per confermare il dato. Ora la macchina è programmata per dare l'avviso di eseguire la decalcificazione quando è effettivamente necessaria.

Funzione di statistica

Con questa funzione si visualizzano i dati statistici della macchina. Per visualizzarli, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù programmazione;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "STATISTICA";
3. Premere il tasto OK (B4);

4. Premendo il tasto ▽ e △ (B5 e B6), è possibile verifica-re:

5. quanti caffè sono stati erogati;

6. quante bevande latte sono state erogate;
7. quante decalcificazioni sono state effettuate;

8. quanti litri d'acqua sono stati complessivamente erogati;

9. Premere quindi 2 volte il tasto P / ESC (B7) per uscire dal menù.

Valori di fabbrica (reset)

Con questa funzione si ripristinano tutti i settaggi del menù e tutte le programmazioni delle quantità ritornando ai valori di fabbrica (tranne la lingua, che rimane quella già impostata). Per ripristinare i valori di fabbrica, procedere come segue:

1. Premere il tasto P / ESC (B7) per entrare nel menù;
2. Premere il tasto ▽ e △ (B5 e B6) finché appare sul display la scritta "VALORI DI FABBRICA";
3. Premere il tasto OK (B4);
4. Il display visualizza la scritta "CONFERMA?";
5. Premere il tasto OK (B4) per confermare e uscire.

Decalcificazione

Decalcificare la macchina quando sul display appare (lampeggiante) il messaggio "DECALCIFICARE!".

Attenzione!

Il decalcificante contiene acidi che possono irritare la pelle e gli accensione/assolutamente necessario osservare le avvertenze di sicurezza del produttore, riportate sul contenitore del decalcificante, e le avvertenze relative alla condotta da adottare in caso di contatto con la pelle, gli occhi.

Nota Bene:

Utilizzare esclusivamente decalcificante consigliato dal costruttore a base di acido lattico come ad esempio De'Longhi SKU:5513214981. Non utilizzare assolutamente decalcificanti a base solfamminica o acetica, in tal caso la garanzia non è valida.

Inoltre la garanzia non è valida se la decalcificazione non è regolarmente eseguita.

1. Accendere la macchina.
2. Entrare nel menù programmazione premendo il tasto P / ESC (B7). Premere il tasto ▽ e △ (B5 e B6) finchè appare sul display la scritta "DECALCIFICAZIONE";
3. Premere il tasto OK (B4) e sul display appare la scritta "CONFERMA?". Premere OK ed inserire il decalcificante.
4. Prima di confermare svuotare completamente il serbatoio acqua (A12). Versare nel serbatoio acqua il decalcificante diluito con acqua (rispettando le proporzioni indicate sulla confezione di decalcificante) e reinserirlo.

Pericolo Scottature!

Dall'erogatore acqua calda fuoriesce acqua calda contenente acidi. Prestare attenzione di non venire in contatto con spruzzi d'acqua.

1. Posizionare sotto l'erogatore acqua calda un contenitore vuoto avente capacità minima pari 1,5L.
2. Confermare premendo il tasto OK (B4).
3. Una volta confermato con OK, sul display appare il messaggio "DECALCIFICAZIONE IN CORSO...". Il programma di decalcificazione si avvia ed il liquido decalcificante esce dall'erogatore acqua. Il programma di decalcificazione esegue automaticamente tutta una serie di risciacqui ad intervalli, per rimuovere i residui di calcare dall'interno della macchina da caffè.

Dopo circa 30 minuti, sul display appare il messaggio "RISCIAC-QUO RIEMPIRE SERBATOIO!".

1. L'apparecchio adesso è pronto per un processo di risciacquo con acqua fresca. Estrarre il serbatoio acqua, svuotarlo, sciacquarlo con acqua corrente, riempirlo con acqua pulita e reinserirlo: Il display visualizza "RISCIACQUO PREMERE OK".

2. Svuotare il contenitore utilizzato per raccogliere la soluzione decalcificante e riposizionarlo sotto il cappuccinatore erogatore acqua calda.

3. Premere il tasto OK (B4) per iniziare il risciacquo. L'acqua calda esce dall'erogatore e sul display appare il messaggio "RISCIACQUO ATTENDERE PREGO...".

4. Quando il serbatoio acqua è completamente svuotato, sul display appare il messaggio "RISCIACQUO COMPLETO PRE-MERE OK".

5. Premere il tasto OK (B4) : l'apparecchio si spegne automaticamente.

SPeGnimenTo deLL'aPParecchio

Ogni volta che si spegne l'apparecchio, viene eseguito un risciacquo automatico, che non può essere interrotto.

Pericolo Scottature! Durante il risciacquo, dai beccucci dell'erogatore del caffè fuoriesce un po' di acqua calda. Prestare attenzione di non venire in contatto con spruzzi d'acqua. Per spegnere l'apparecchio, premere il tasto accensione/stand-by (A7). L'apparecchio esegue il risciacquo e poi si spegne.

Nota Bene: Se l'apparecchio non viene utilizzato per periodi prolungati, premere anche l'interruttore generale ON/OFF (A23), posto sul retro dell'apparecchio, in posizione 0.

daTi Tecnici

Tensione: 220-240 V\~50/60 Hz max. 10A

Potenza assorbita: 1350W

Pressione: 15 bar

Capacità serbatoio acqua: 1,8 litri

Dimensioni LxHxP: 594x 375/378/454x412 mm

Peso: 26 kg

L'apparecchio è conforme alle seguenti direttive CE:

- Direttiva Bassa Tensione 2006/95/CE e successivi emenda- menti.

• Direttiva EMC 2004/108/CE e successivi emendamenti.

I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo (CE) N°1935/2004.

meSSaGGio ViSuaLizzaTo PoSSibiLe cauSa rimedio
RIEMPIRE SERBATOIO! Il serbatoio dell'acqua è vuoto oppure è male inserito.		Riempire il serbatoio dell'acqua e/o inserirlo correttamente, premendolo a fondo.
MACINATO TROPPO FINE REGOLARE MACININO!(alternato)PREMERE OK	La macinatura è troppo fine e quindi il caffè fuoriesce troppo lentamente.	Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 7.
MACINATO TROPPO FINE REGOLARE MACININO!(alternato)PREMERE OK(e successivamente)RIEMPIRE SERBATOIO!	Il serbatoio è stato disinserito durante l'erogazione.C'è dell'aria nel circuito idraulico.	Inserire il serbatoio e premere il tasto OK (B4). Il display visualizza "ACQUA CALDA PREMERE OK". Premere ancor il tasto OK (B9). La macchina ritorna in modalità di pronta all'uso.
SVUOTARE CONTENITORE FONDI! II contenitore dei fondi (A4) di caffè è pieno o sono trascorsi più di tre giorni dall'ultima erogazione (tale operazione garantisce una corretta igene della macchina).		Svuotare il contenitore dei fondi ed eseguire la pulizia, poi reinserirlo. Importante: quando si estrae la vaschetta raccogligocce è obbligatorio svuotare sempre il contenitore fondi caffè anche se è riempito poco. Se questa operazione non è effettuata può succedere che, quando si fanno i caffè successivi, il contenitore fondi si riempia più del previsto e che la macchina si intasi.
INSERIRE CONTENITORE FONDI!	Dopo la pulizia non è stato inserito il contenitore dei fondi.	Aprire lo sportello di servizio e inserire il contenitore dei fondi.
INTRODURRE CAFFÈ PRE-MACINATO!	È stata selezionata la funzione "caffè pre-macinato", ma non è stato versato il caffè pre-macinato nell'imbuto.L'imbuto (A21) è ostruito.	Estrarre la macchina ed introdurre il caffè pre-macinato nell'imbuto".Svuotare l'imbuto con l'aiuto di un coltello come descritto nel paragrafo "pulizia dell'imbuto per l'introduzione del caffè pre-macinato".
DECALCIFICARE!(alternato)CAFFÉ NORMALE	Indica che è necessario decalcificare la macchina.	E' necessario eseguire al più presto il programma di decalcificazione descritto nel cap. "Decalcificazione".
RIDURRE DOSE CAFFÈ!	È stato utilizzato troppo caffè.	Selezionare un gusto più leggero oppure ridurre la quantità di caffè pre-macinato e poi richiedere nuovamente l'erogazione di caffè.
RIEMPIRE CONTENITORE CHICCHI!	I chicchi di caffè sono finiti.	Riempire il contenitore chicchi.
INSERIRE GRUPPO INFUSORE!	Dopo la pulizia non è stato reinserito l'infusore.	Inserire l'infusore come descritto nel cap. "Pulizia dell'infusore".
CHIUDERE SPORTELLO!	Lo sportello di servizio è aperto.	Chiudere lo sportello di servizio.
ALLARME GENERICO!	L'interno della macchina è molto sporco.	Pulire accuratamente la macchina come descritto nel par. "pulizia e manutenzione". Se dopo la pulizia, la macchina visualizza ancora il messaggio, rivolgersi ad un centro di assistenza.
CIRCUITO VUOTO RIEMPIRE CIRCUITO(alternato)ACQUA CALDA PREMERE OK	Il circuito idraulico è vuoto	Premere OK e far defluire l'acqua dall'erogatore (A10) finchè l'erogazione è regolare
ProbLema PoSSibiLe cauSa rimedio
Il caffè non è caldo Le tazze non sono state pre-riscaldate.L'infusore si è raffreddato perché sono trascorsi 2/3 minuti dall'ultimo caffè.La temperatura impostata non è sufficiente.		Riscaldare le tazze risciacquandole con dell'acqua calda.Prima di fare il caffè riscaldare l'infusore selezionando la funzione RISCIACQUO all'interno del menù.Modificare la temperatura impostata (vedi paragrafo "Modifica della temperatura del caffè").
Il caffè ha poca crema Il caffè è macinato troppo grosso.La miscela del caffè non è adatta.		Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 1 in senso antiorario mentre il macinacaffè è in funzione (fig. 14).Utilizzare una miscela di caffè per macchine da caffè espresso.
Il caffè fuoriesce troppo lentamente oppure a gocce		Il caffè è macinato troppo fine. Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 7 in senso orario, mentre il macinacaffè è in funzione (fig. 14). Procedere uno scatto alla volta fino ad ottenere un'erogazione soddisfacente. L'effetto è visibile solo dopo l'erogazione di 2 caffè.
Il caffè fuoriesce troppo velocemente		Il caffè è macinato troppo grosso. Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 1 in senso antiorario mentre il macinacaffè è in funzione (fig. 14). Attenzione a non ruotare troppo la manopola di regolazione macinatura altrimenti, quando si richiedono due caffè, l'erogazione può avvenire a gocce. L'effetto è visibile solo dopo l'erogazione di 2 caffè.
Il caffè non esce da uno oppure entrambi i beccucci dell'erogatore		I beccucci sono otturati. Pulire i beccucci con uno stuzzicadenti (fig. 27).
Il caffè non esce dai beccucci dell'erogatore, ma lungo lo sportello di servizio (A2).		I fori dei beccucci sono otturati da polvere di caffè secca.Il convogliatore caffè (A3) all'interno dello sportello di servizio si è bloccato.
Dall'erogatore non fuoriesce caffè ma acqua.		Il caffè macinato è rimasto bloccato nell'imbuto (A21)
Il latte non esce dal tubo erogazione (C5).		Il tubo di pescaggio non è stato inserito oppure è inserito male.
Il latte è schiumato poco		Il coperchio del contenitore latte è sporco.Il cursore latte è mal posizionato.
ProbLema PoSSibiLe cauSa rimedio
Il latte ha bolle grandi oppure esce a spruzzi dal tubo erogazione latte	Il latte non è sufficientemente freddo o non è parzialmente scremato.Il cursore montalatte è mal regolato.Il coperchio del contenitore latte è sporco.	Utilizzare preferibilmente latte totalmente scremato, oppure parzialmente scremato, a temperatura di frigorifero (circa 5°C). Se il risultato non è ancora quello desiderato, provare a cambiare marca di latte.Spostare leggermente il cursore verso la scritta "CAFFELATTE" (vedi par. "Preparazione del cappuccino").Pulire il coperchio del latte come descritto nel paragrafo "Pulizia del contenitore latte".

iT

Inhoudsopgave

INLEIDING....7
