MANUALE UTENTE CCSXSL60 V-ZUG

Grazie per aver scelto uno dei nostri prodotti. Il vostro apparecchio soddisfa le esigenze più elevate e il suo uso è molto semplice. È tuttavia necessario che vi prendiate il tempo per leggere queste istruzioni per l'uso, che vi permetteranno di comprendere meglio l'apparecchio e di utilizzarlo in modo ottimale e senza problemi.

Vi preghiamo di attenervi alle avvertenze di sicurezza.

Modifiche

Testo, immagine e dati corrispondono al livello tecnico dell'apparecchio al momento della stampa delle presenti istruzioni per l'uso, con riserva di modifiche destinate all'ulteriore miglioramento.

Campo di validità

La famiglia di prodotti (numero del modello) corrisponde alle prime cifre sulla targhetta dei dati. Istruzioni per l'uso di:

Tipo Famiglia di prodotti	Sistema di misura
CCSHSL 25001 55-381
CCSHSL60 25002 60-381
CCSXSL60 25003 60-450

Le differenze di esecuzione sono menzionate nel testo.

INDICE

INTRODUZIONE 7

Simbologia utilizzata nelle presenti istruzioni ......7

Lettere tra parentesi ....7

Problemi e riparazioni ....7

SICUREZZA....7

Avvertenze fondamentali per la sicurezza ....7

Uso conforme alla destinazione ....8

Istruzioni per l'uso 8

DESCRIZIONE DELL'APPARECCHIO ....8

Descrizione dell'apparecchio 8

Descrizione del pannello di controllo ....9

Descrizione del contenitore latte e accessori .....9

OPERAZIONI PRELIMINARI 9

Controllo dell'apparecchio 9

Installazione dell'apparecchio 9

Collegamento dell'apparecchio 9

SMALTIMENTO 9

INSTALLAZIONE AD INCASSO 9

PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO ....12

Personalizzazione della quantità di caffè ......13

REGOLAZIONE DEL MACINACAFFÈ ....13

PREPARAZIONE DEL CAFFÈ ESPRESSO CON IL CAFFÈ PRE- MACINATO (AL POSTO DEI CHICCI) ....14

EROGAZIONE DI ACQUA CALDA ....14

MODIFICA DELLA QUANTITÀ' DI ACQUA CALDA .....14

PREPARAZIONE DEL CAPPUCCINO ....14

PREPARAZIONE DEL LATTE SCHIUMATO ....15

MODIFICA DELLA QUANTITÀ DI LATTE E DI CAFFÈ PER IL CAPPUCCINO ....15

PREPARAZIONE DEL LATTE MACCHIATO O DEL CAFFE LATTE .. 15

MODIFICA DELLA QUANTITÀ DI CAFFÈ E DI LATTE PER IL LATTE MACCHIATO/CAFFE LATTE....15

PULIZIA....16

Pulizia della macchina ....16

Pulizia del contenitore di fondi di caffè ......16

Pulizia della vaschetta raccogligocce ....16

Pulizia del serbatoio acqua ....16

Pulizia dei beccucci erogatore ....16

Pulizia dell'imbuto per l'introduzione del caffè premacinato....16

Pulizia dell'interno della macchina ....16

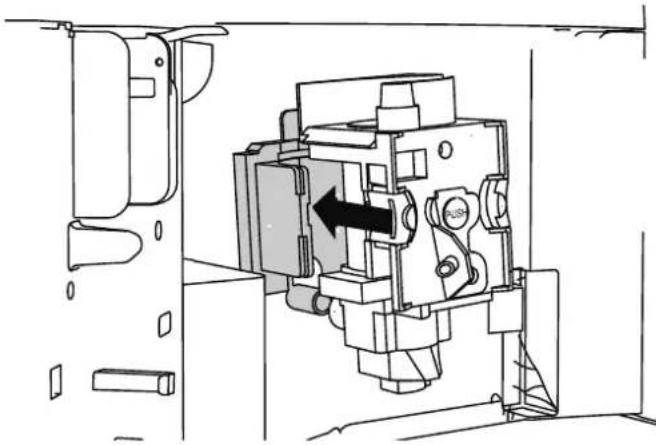

Pulizia dell'infusore 16

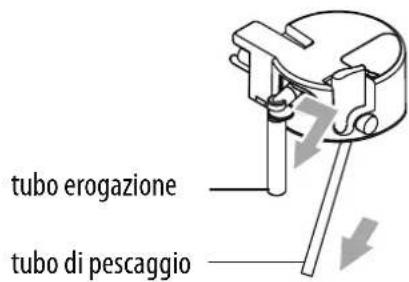

Pulizia del contenitore latte ....17

IMPOSTAZIONE DEL MENU'....17

Risciacquo....17

Imposta lingua 18

Risparmio energetico ....18

Regola ora 18

Autoaccensione....18

Autospegnimento 18

Imposta temperatura ....19

Durezza acqua 19

Contrasto 19

Statistica....19

Valori di fabbrica 19

Decalcificazione ....19

SPEGNIMENTO DELL'APPARECCHIO 20

DATI TECNICI 20

MESSAGGI VISUALIZZATI SUL DISPLAY ....21

RISOLUZIONE DEI PROBLEMI....22

SERVICE & SUPPORT 24

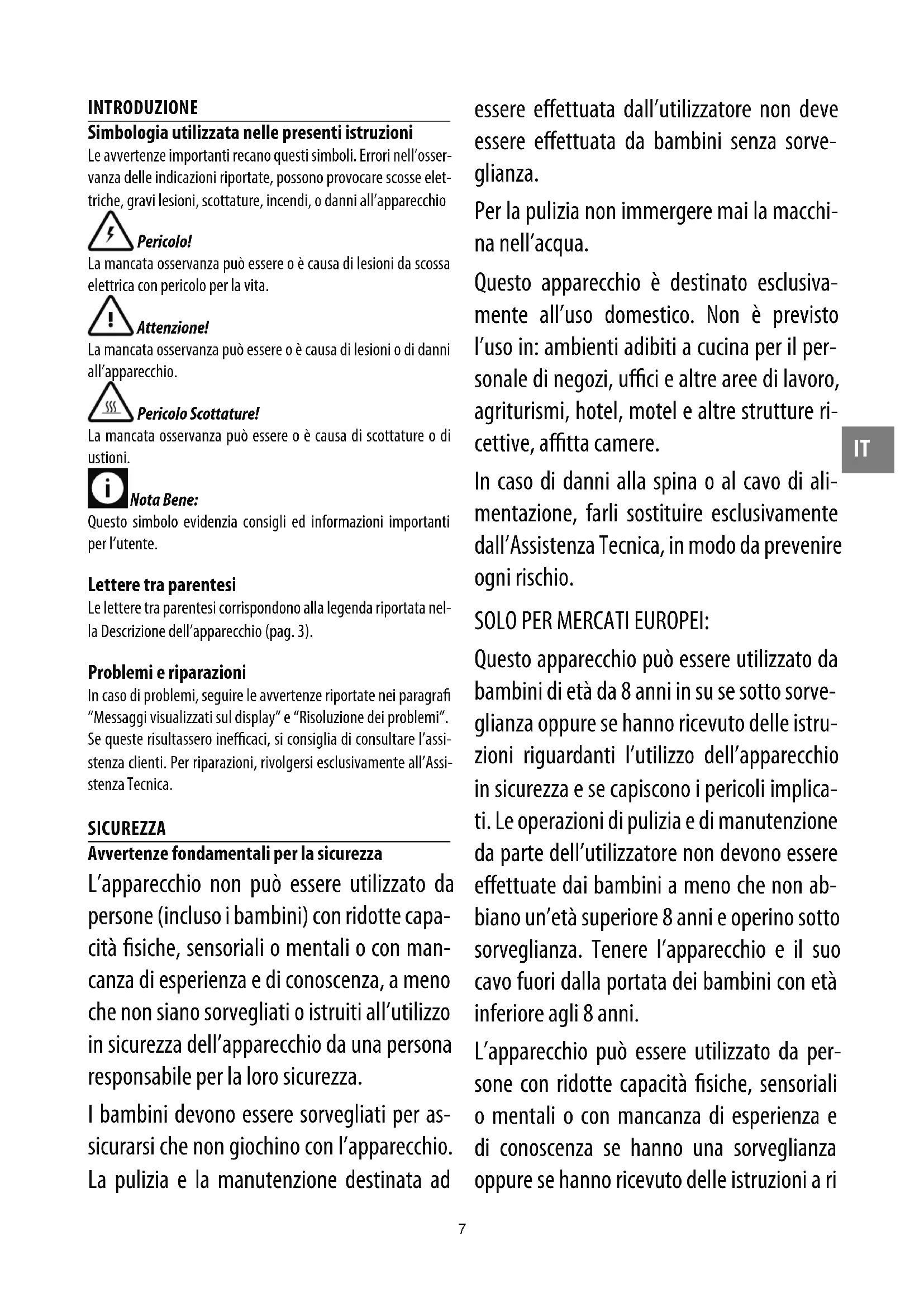

INTRODUZIONE

Simbologia utilizzata nelle presenti istruzioni

Le avvertenze importanti recano questi simboli. Errori nell'osservanza delle indicazioni riportate, possono provocare scosse elettriche, gravi lesioni, scottature, incendi, o danni all'apparecchio

Pericolo!

La mancata osservanza può essere o è causa di lesioni da scossa elettrica con pericolo per la vita.

Attenzione!

La mancata osservanza può essere o è causa di lesioni o di danni all'apparecchio.

Pericolo Scottature!

La mancata osservanza può essere o è causa di scottature o di ustioni.

Iota Bene:

Questo simbolo evidenzia consigli ed informazioni importanti per l'utente.

Lettere tra parentesi

Le lettere tra parentesi corrispondono alla legenda riportata nella Descrizione dell'apparecchio (pag. 3).

Problemi e riparazioni

In caso di problemi, seguire le avvertenze riportate nei paragrafi "Messaggi visualizzati sul display" e "Risoluzione dei problemi". Se queste risultassero inefficaci, si consiglia di consultare l'assistenza clienti. Per riparazioni, rivolgersi esclusivamente all'Assistenza Tecnica.

SICUREZZA

Avvertenze fondamentali per la sicurezza

L'apparecchio non può essere utilizzato da persone (incluso i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e di conoscenza, a meno che non siano sorvegliati o istruiti all'utilizzo in sicurezza dell'apparecchio da una persona responsabile per la loro sicurezza.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorve-glianza.

Per la pulizia non immergere mai la macchina nell'acqua.

Questo apparecchio è destinato esclusivamente all'uso domestico. Non è previsto l'uso in: ambienti adibiti a cucina per il personale di negozi, uffici e altre aree di lavoro, agriturismi, hotel, motel e altre strutture ricettive, affitta camere.

In caso di danni alla spina o al cavo di alimentazione, farli sostituire esclusivamente dall'Assistenza Tecnica, in modo da prevenire ogni rischio.

SOLO PER MERCATI EUROPEI:

Questo apparecchio può essere utilizzato da bambini di età da 8 anni in su se sotto sorveglianza oppure se hanno ricevuto delle istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e se capiscono i pericoli implicati. Le operazioni di pulizia e di manutenzione da parte dell'utilizzatore non devono essere effettuate dai bambini a meno che non abbiano un'età superiore 8 anni e operino sotto sorveglianza. Tenere l'apparecchio e il suo cavo fuori dalla portata dei bambini con età inferiore agli 8 anni.

L'apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e di conoscenza se hanno una sorveglianza oppure se hanno ricevuto delle istruzioni a ri

guardo dell'uso in sicurezza dell'apparecchio e capiscono i pericoli implicati.

I bambini non devono giocare con l'apparecchio.

Scollegare sempre l'apparecchio dall'ali- mentazione se lasciato incustodito e prima di montarlo, smontarlo o pulirlo.

Le superfici che riportano questo sim- diventano calde durante l'utilizzo (il olo è presente solo in alcuni modelli).

Pericolo! Poiché l'apparecchio funziona a corrente elet-

trica, attenersi alle seguenti avvertenze di sicurezza:

• Non toccare l'apparecchio con le mani bagnate.
• Non toccare la spina con le mani bagnate.
• Assicurarsi che la presa di corrente utilizzata sia sempre liberamente accessibile, perché solo così si potrà staccare la spina all'occorrenza.
• Se si vuole staccare la spina dalla presa, agire direttamente sulla spina. Non tirare mai il cavo perché potrebbe danneggiarsi.
• Per scollegare completamente l'apparecchio, premere l'interruttore generale (A23), posto sul fianco dell'apparecchio, in pos. 0.
• In caso di guasti all'apparecchio, non tentare di ripararli. Spegnere l'apparecchio utilizzando l'interruttore generale (A23), staccare la spina dalla presa e rivolgersi all'Assistenza Tecnica.

Attenzione! Conservare il materiale dell'imballaggio

(sacchetti di plastica, polistirolo espanso) fuori dalla portata dei bambini.

Pericolo Scottature! Questo apparecchio produce ac-

qua calda e quando è in funzione può formarsi del vapore ac- queo. Prestare attenzione di non venire in contatto con spruzzi d'acqua o vapore caldo. Utilizzare le manopole o le maniglie.

Attenzione! Non aggrapparsi alla macchina da caffè

quando è stata estratta dal mobile. Non posare sull'elettrodomestico oggetti contenenti liquidi, materiali infiammabili o corrosivi, utilizzare il porta accessori per contenere gli accessori necessari alla preparazione del caffè (per esempio il misurino). Non posare sull'elettrodomestico oggetti grandi che possano bloccarne il movimento oppure oggetti instabili.

Attenzione! Non utilizzare l'elettrodomestico quando da dalla nicchia: attendere sempre che l'apparecchio sia prima di estrarlo. Fa eccezione la regolazione del macina deve essere effettuata con la macchina estratta (vedi Regolazione del macina caffè").

Nota Bene: Utilizzare esclusivamente accessori e parti di o originali o raccomandati dal costruttore.

Attenzione! Non spegnere mai la macchina durante il

ciclo di decalficazione.

Uso conforme alla destinazione

Questo apparecchio è costruito per la preparazione del caffè e per riscaldare bevande. Ogni altro uso è da considerarsi improprio. Questo apparecchio non è adatto per uso commerciale. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio. Questo apparecchio può essere installato su un forno ad incasso se quest'ultimo è dotato di ventilatore di raffreddamento sulla parte posteriore (potenza massima micronde 3kW).

Istruzioni per l'uso

Leggere attentamente queste istruzioni prima di utilizzare l'apparecchio.

• Conservare accuratamente queste istruzioni.
• Il mancato rispetto di queste istruzioni può essere fonte di lesioni e di danni all'apparecchio. Il costruttore non risponde per danni derivanti dal mancato rispetto di queste istruzioni per l'uso.

Nota Bene: L'apparecchio è dotato di una ventola di

raffreddamento. Questa entra in funzione ogni qualvolta viene erogato un caffè, vapore o acqua calda. Dopo alcuni minuti la ventola si spegne automaticamente.

DESCRIZIONE DELL'APPARECCHIO

Descrizione dell'apparecchio

(pag. 2 - A)

A1. Vassoio poggia tazze
A2. Sportello di servizio
A3. Convogliatore caffè
A4. Contenitore per i fondi di caffè
A5. Infusore
A6. Luci vassoio poggiatazze
A7. Tasto accensione/stand-by
A8. Pannello di controllo
A9. Vaschetta portaoggetti
A10. Ugello acqua calda e vapore

A11. Connettore IEC
A12. Serbatoio dell'acqua
A13. Erogatore di caffè (regolabile in altezza)
A14. Vaschetta raccogli gocce
A15. Coperchio del contenitore per i chicchi
A16. Contenitore per chicchi
A17. Manopola regolazione del grado di macinatura
A18. Sportello per imbuto caffè macinato
A19. Misurino
A20. Alloggio misurino
A21. Imbuto per l'introduzione del caffè macinato
A22. Cavo alimentazione
A23. Interruttore generale ON/OFF
A24. Griglia di sicurezza

Descrizione del pannello di controllo

(pag. 2 - B)

B1. Display: guida l'utente nell'utilizzo dell'apparecchio.
B2. Icona ☐ per selezionare il gusto del caffè
B3. Icona 📋 per selezionare il tipo di caffè desiderato (espresso, caffè, caffè lungo)
B4. Icona √ per erogare una tazza di caffè e per confermare la funzione selezionata
B5. Icona per erogare due tazze di caffè e per scorrere indietro all'interno del menù e visualizzare le diverse modalità
B6. Icona △ per erogare acqua calda e per scorrere in avanti all'interno del menù e visualizzare le diverse modalità
B7. Icona 🎨 per attivare oppure disattivare la modalità di impostazione dei parametri del menù e per uscire dalla modalità selezionata
B8. Icona 📋 per erogare un cappuccino / latte schiumato
B9. Icona 📋 per erogare latte macchiato / latte schiumato
B10. Icona 📋 per erogare caffè latte / latte schiumato (latte caldo)

Descrizione del contenitore latte e accessori

(pag. 2 - C)

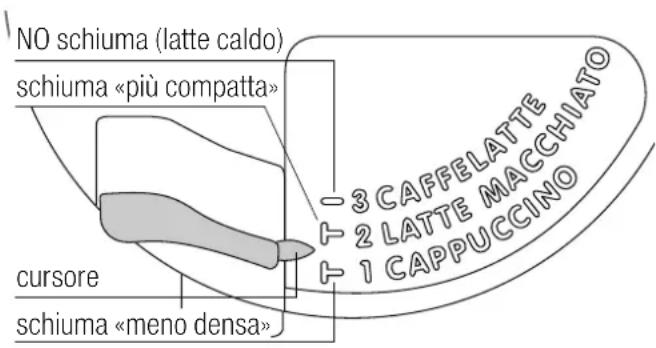

C1. Cursore montalatte
C2. Impugnatura del contenitore latte
C3. Tasto CLEAN
C4. Tubo pescaggio latte
C5. Tubo erogazione latte schiumato
C6. Dispositivo montalatte
C7. Erogatore acqua calda

OPERAZIONI PRELIMINARI

Controllo dell'apparecchio

Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio e della presenza di tutti gli accessori. Non utilizzare l'apparecchio in presenza di danni evidenti. Rivolgersi all'Assistenza Tecnica.

Installazione dell'apparecchio

Attenzione!

• L'installazione deve essere effettuata da un tecnico qualificato secondo le norme locali in vigore (vedi par. "Installazione ad incasso").
• Gli elementi dell'imballaggio (sacchetti in plastica, poliestere, ecc.) non devono essere lasciati alla portata dei bambini.
• Non installare mai l'elettrodomestico in ambienti in cui la temperatura possa arrivare a 0 °C.
• Personalizzare al più presto i valori di durezza dell'acqua seguendo le istruzioni "Programmazione della durezza dell'acqua".

Collegamento dell'apparecchio

Pericolo! Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targa dati sul fondo dell'apparecchio. Collegare l'apparecchio solo ad una presa di corrente installata a regola d'arte avente una portata minima di 10A e dotata di efficiente messa a terra. In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con un altra di tipo adatto, da personale qualificato. Per il rispetto delle direttive in materia di sicurezza, durante l'installazione occorre utilizzare un interruttore onnipolare con una distanza minima tra i contatti di 3 mm. Non usare prese multiple o prolunghe.

Attenzione! I dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformante alle regole di installazioni nazionali.

SMALTIMENTO

Ai sensi della direttiva Europea 2002/96/EC, non smaltire l'apparecchio insieme ai rifiuti domestici ma consegnatelo ad un centro di raccolta differenziata ufficiale.

INSTALLAZIONE AD INCASSO

Verificare le misure minime necessarie per la corretta installazione dell'elettrodomestico. La macchina da caffè deve essere installata in una colonna e tale colonna deve essere saldamente fissata alla parete con staffe commerciali.

Attenzione!

- Importante: qualsiasi intervento di installazione o manutenzione deve essere eseguito con l'apparecchio scollegato

dalla rete elettrica.

• I mobili della cucina a diretto contatto con l'apparecchio devono essere resistenti al calore (min. 65°C).
• Per assicurare una corretta ventilazione, lasciare un'apertura sul fondo del mobile (vedi misure in figura).

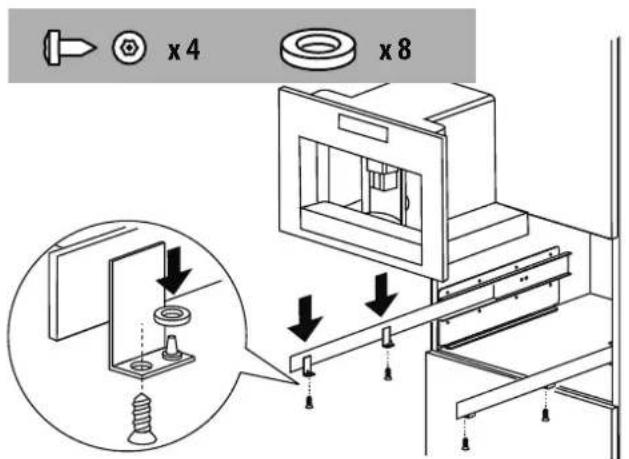

Posizionare le guide sulle superfici laterali del mobile, come mostrato in figura. Fissare le guide con le apposite viti in dotazione, poi estrarle completamente. Nel caso in cui la macchina da caffè sia installata sopra un "Cassetto scaldavivande" utilizzare la superficie superiore di quest'ultimo come riferimento per il posizionamento delle guide. In tal caso non sarà presente il ripiano di appoggio.

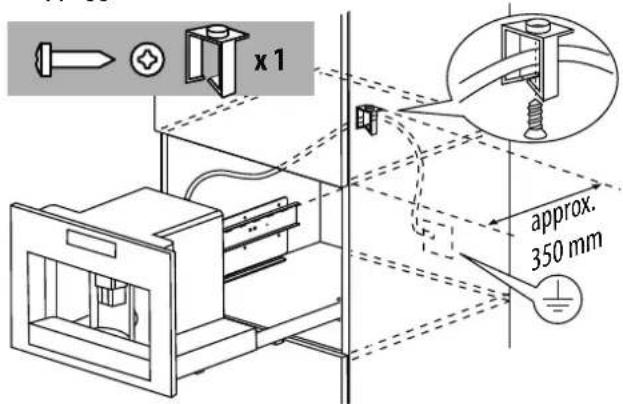

Fissare il cavo di alimentazione con l'apposita clip. Il cavo di alimentazione deve essere lungo quanto basta da permettere l'estrazione dell'apparecchio dal mobile durante la fase di riempimento del serbatoio chicchi caffè. La messa a terra è obbligatoria a termini di legge. Il collegamento elettrico deve essere effettuato da un tecnico qualificato secondo le istruzioni.

x 4 x 8

Collocare l'elettrodomestico sulle guide assicurandosi che i perni siano ben inseriti nelle apposite sedi nel fissarlo con le viti in dotazione. In caso di aggiustamenti in altezza dell'apparecchio, utilizzare gli spaziatori circolari in dotazione.

x 4 550/560 + 1 mm

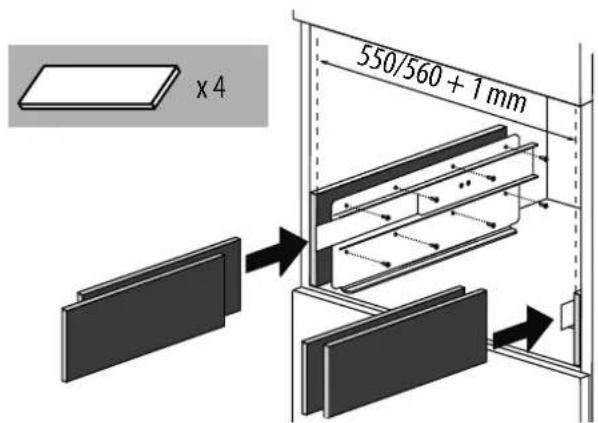

In caso di correzioni dell'allineamento dell'apparecchio, posizionare gli spaziatori in dotazione sotto o ai lati del supporto.

PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO

• La macchina è stata controllata in fabbrica utilizzando del caffè per cui è del tutto normale trovare qualche traccia di caffè nel macinino.

• Personalizzare al più presto la durezza dell'acqua seguendo la procedura "Programmazione della durezza acqua".

• Collegare l'apparecchio alla rete elettrica e premere in pos. "I" l'interruttore generale (A23).

• La macchina visualizza "RIEMPIRE SERBATOIO!" (nelle varie lingue): estrarre il serbatoio (fig. 4), sciacquarlo e riempirlo con acqua fresca senza superare la linea MAX. Reinserirlo spingendolo a fondo.

• Selezionare la lingua desiderata (le lingue si alternano ogni 3 secondi circa): Quando il display visualizza il messaggio: "PREMERE √ PER INSTALLARE ITALIANO", tenere pre-muta per almeno 3 secondi l'icona (B4) (fig. 3) fino a quando appare il messaggio "ITALIANO INSTALLATO". Se si seleziona una lingua non desiderata, seguire le indicazioni descritte nel cap. "Impostazione della lingua". Se invece la vostra lingua non è disponibile, selezionatene una tra quel-le presenti nel display (nelle istruzioni viene presa come riferimento la lingua inglese).

Procedere quindi con le istruzioni indicate dal display:

1. Posizionare poi una tazza sotto l'erogatore acqua calda (fig. 5). (Se l'erogatore acqua non è inserito, la macchina visualizza il messaggio "INSERIRE EROGATORE ACQUA!" e quindi agganciarlo come indicato in figura 6. La macchina visualizza "ACQUA CALDA PREMERE √". Premere l'icona (B4) e un po' di acqua fuoriesce dall'erogatore.

2. Subito dopo, la macchina visualizza "SPEGNIMENTO IN CORSO ATTENDERE PREGO" e si spegne.

3. Estrarre l'elettrodomestico tirandolo verso l'esterno, utilizzando le apposite maniglie (fig. 7); aprire il coperchio, riempire il contenitore di caffè in grani, poi chiudere il coperchio e spingere l'elettrodomestico verso l'interno.

Ora la macchina da caffè è pronta per il normale utilizzo.

Attenzione! Non introdurre mai caffè pre-macinato, caffè liofilizzato, chicchi caramellati nonché oggetti che possono danneggiare la macchina.

Nota Bene: Al primo utilizzo è necessario fare 4-5 caffè e 4-5 cappuccini prima di ottenere un buon risultato.

Nota Bene: Ad ogni accensione utilizzando l'interruttore ON/OFF principale (A23) l'elettrodomestico avvierà una funzione di AUTODIAGNOSI per poi spegnersi, per accenderlo nuovamente premere il tasto (A7) accensione/stand-by (fig. 1).

ACCENSIONE E PRERISCALDAMENTO

Ogni volta che si accende l'apparecchio, viene eseguito automaticamente un ciclo di preriscaldamento e di risciacquo che non può essere interrotto. L'apparecchio è pronto all'uso solo dopo l'esecuzione di questo ciclo.

Pericolo Scottature! Durante il risciacquo, dai beccucci dell'erogatore del caffè fuoriesce un po' di acqua calda.

Per accendere l'apparecchio, premere il tasto (A7) accensione/stand-by (fig. 1): sul display compare il messaggio "RISCALDA-MENTO ATTENDERE PREGO". Una volta completato il riscaldamento, l'apparecchio mostra un altro messaggio: "RISCIACQUO". L'apparecchio è in temperatura quando sul display compare il messaggio "CAFFÈ NORMALE".

PREPARAZIONE DEL CAFFÈ (UTILIZZANDO IL CAFFÈ IN CHICCHI)

1. La macchina è impostata in fabbrica per erogare caffè con gusto normale. È possibile richiedere caffè con gusto extra-leggero, leggero, normale, forte, oppure extra-forte e con opzione del caffè premacinato. Per scegliere il gusto desiderato, premere più volte l'icona (B2) (fig. 8): il gusto desiderato del caffè è visualizzato sul display.

2. Mettere sotto i beccucci dell'erogatore una tazza se si vuole 1 caffè (fig. 9) oppure 2 tazze per 2 caffè (fig. 9). Per ottenere una migliore crema, avvicinare il più possibile l'erogatore caffè alle tazze abbassandolo (fig. 10).

3. Premere l'cond (B3) (fig. 11) per selezionare il tipo di caffè desiderato: espresso, caffè, caffè lungo.

Premere l'icona (B4) (fig. 12) se si desidera fare un caffè, se, invece, si desidera fare 2 caffè premere l'cona (B5) (fig. 13). A questo punto la macchina macina i chicchi ed esegue l'erogazione nella tazza. Una volta ottenuta la quantità di caffè pre-impostata, la macchina ferma l'erogazione automaticamente e provvede all'espulsione della pasticca esausta di caffè nel contenitore dei fondi.

1. Dopo qualche secondo, la macchina è nuovamente pronta all'uso.

2. Per spegnere la macchina, premere il tasto (A7) accensione/stand-by (fig. 1). (Prima di spegnersi, la macchina esegue automaticamente un risciacquo: fate attenzione a non scottarvi).

NOTA 1: Se il caffè fuoriesce a gocce oppure non esce del tutto, vedi cap. "Regolazione del macinacaffe".

NOTA 2: Se il caffè fuoriesce troppo velocemente e la crema non è soddisfacente, vedi cap. "Regolazione del macinacaffè".

NOTA 3: Consigli per ottenere il caffè più caldo:

• Operare come descritto nel capitolo "Impostazione del

menù", funzione "Risciacquo".

• Non utilizzare tazzine troppo spesse altrimenti assorbono troppo calore, a meno che non siano pre-riscaldate.
• Utilizzare tazzine preventivamente riscaldate risciacquandole con dell'acqua calda.

NOTA 4: In qualsiasi momento è possibile interrompere l'erogazione di caffè ripremendo l'icona selezionata precedentemente.

NOTA 5: Appena terminata l'erogazione, se si vuole aumentare la quantità di caffè nella tazza, tenere premuta l'icona precedente-mente selezionata entro 3 secondi dal termine dell'erogazione).

NOTA 6: quando il display visualizza il messaggio: "RIEMPIRE SERBATOIO!" è necessario riempire il serbatoio dell'acqua altrimenti la macchina non eroga il caffè. (E' normale che ci sia ancora un po' di acqua nel serbatoio).

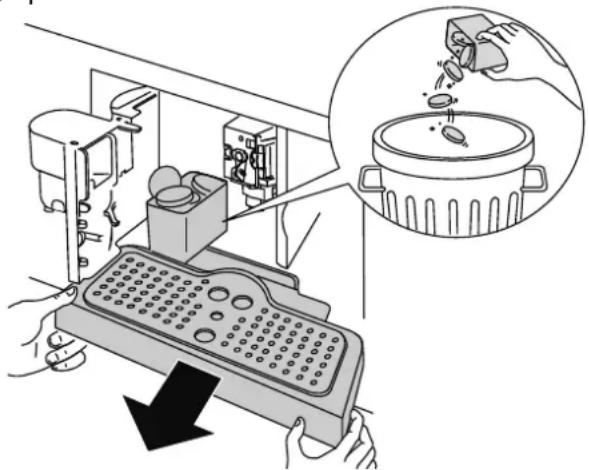

NOTA 7: la macchina dopo ogni 14 caffè singoli (o 7 doppi), visualizza il messaggio: "SVUOTARE CONTENITORE FONDI!".

L'apparecchio segnala la necessità di svuotare il contenitore anche se non è pieno qualora siano trascorse 72 ore dalla prima erogazione eseguita (perché il conteggio delle 72 ore sia eseguito correttamente, la macchina non deve essere mai spenta con l'interruttore generale in posizione 0). Per eseguire la pulizia aprire lo sportello di servizio sulla parte anteriore tirando l'erogatore (fig. 16), estrarre quindi la vaschetta raccogligocce (fig. 17) e pulirla.

Nel momento in cui si effettua la pulizia, estrarre sempre completamente il vassoio raccogligocce.

Attenzione! quando si estrae la vaschetta raccogligocce è OBBLIGATORIO svuotare sempre il contenitore fondi caffè. Se questa operazione non è effettuata può succedere che la macchina si intasi.

NOTA 8: mentre la macchina sta erogando caffè, non si deve mai estrarre il serbatoio dell'acqua. Infatti se questo venisse estratto, la macchina poi non riesce più a fare il caffè e visualizza alcuni messaggi (vedi pag. 21).

MODIFICA DELLA QUANTITÀ DI CAFFÈ IN TAZZA

La macchina è preimpostata in fabbrica per erogare un caffè normale. Per selezionare la quantità di caffè, premere ripetutamente l'icona (B3) (fig. 11) fino a visualizzare sul display il messaggio relativo alla quantità di caffè desiderata:

Caffè Corrispondente Quantità (ml)
ESPRESSO	≈30
CAFFÈ	≈110
CAFFÈ LUNGO	≈150

Personalizzazione della quantità di caffè

La macchina è preimpostata in fabbrica per erogare la quantità sopra descritta. Se si desidera modificare questa scelta, procedere come segue:

1. Posizionare una tazza sotto i beccucci dell'erogatore caffè (fig. 9).
2. Mantenere premuta l'icona (B4) (fig. 12) fino a quando il display visualizza il messaggio "PROGRAMMARE QUANTITÀ" e la macchina inizia ad erogare il caffè; rilasciare quindi l'icona.
3. Appena il caffè in tazza raggiunge il livello desiderato, ripremere l'icona (B4).

A questo punto la quantità è programmata secondo la nuova impostazione. Questa operazione consente di personalizzare tutte le tre lunghezze, espresso, caffè, caffè lungo.

REGOLAZIONE DEL MACINACAFFÈ

Il macinacaffè non deve essere regolato, perché è già stato preimpostato in fabbrica; tuttavia se l'erogazione dovesse risultare troppo veloce o troppo lenta (a gocce), è necessario effettuare una correzione con la manopola di regolazione del grado di macinatura (fig. 14).

Attenzione! La manopola di regolazione deve essere polo mentre il macinacaffè è in funzione.

765432100 765432100

Per ottenere un'erogazione del caffè più lenta e migliorare l'aspetto della crema, girare di uno scatto in senso antiorario (=caffè macinato più fine).

Per ottenere un'erogazione del caffè più veloce (non a gocce), girare di uno scatto in senso orario (=caffè macinato più grosso).

PREPARAZIONE DEL CAFFÈ ESPRESSO CON IL CAFFÈ PRE-MACINATO (AL POSTO DEI CHICCHI)

- Premere l'icopà (B2) (fig. 8) e selezionare la funzione caffè pre-macinato. PR

• Estrarre l'apparecchio tirandolo verso l'esterno; avendo cura di utilizzare le apposite maniglie (fig. 7).
• Sollevare il coperchietto al centro, inserire nell'imbuto un misurino di caffè pre-macinato (fig. 19); spingere l'elettro-domestico verso l'interno e procedere poi come descritto nel cap. "Preparazione del caffè (utilizzando il caffè in chicchi)".

NB: E' possibile eseguire un solo caffè alla volta, premendo l'cona (B4) (fig. 12).

- Se, dopo aver fatto funzionare la macchina utilizzando caffè pre-macinato, si vuole ritornare a fare caffè utilizzando i chicchi, è necessario disattivare la funzione caffè pre-macinato ripremendo l'icona (B2) (fig. 8).

NOTA 1: Non introdurre mai il caffè pre-macinato a macchina spenta, per evitare che si disperda all'interno della macchina.

NOTA 2: Non inserire mai più di 1 misurino altrimenti la macchina poi non farà il caffè.

NOTA 3: Utilizzare solo il misurino dato in dotazione.

NOTA 4: Inserire nell'imbuto solo caffè pre-macinato per macchine da caffè espresso.

NOTA 5: Se versando più di un misurino di caffè pre-macinato l'imbuto si intasa, utilizzare un coltello per far scendere il caffè (fig. 21), quindi togliere e pulire l'infusore e la macchina come descritto nel cap. "Pulizia dell'infusore".

EROGAZIONE DI ACQUA CALDA

• Assicurarsi che l'erogatore acqua sia agganciato all'ugello (fig. 6).
• Posizionare sotto l'erogatore un contenitore.
• Premere l'icona (B6) (fig. 20). La macchina visualizza il messaggio "ACQUA CALDA" e l'acqua calda esce dall'erogatore riempiendo il contenitore sottostante (Non erogare acqua calda per più di 2 minuti di seguito). Per interrompere, premere l'icona (B6). La macchina interrompe l'erogazione una volta raggiunta la quantità pre-impostata.

MODIFICA DELLA QUANTITÀ DI ACQUA CALDA

La macchina è impostata in fabbrica per erogare circa 250 ml. Se si desidera modificare la quantità, procedere come segue:

1. Posizionare sotto l'erogatore un contenitore.
2. Mantenere premuta l'icona ⬆ (B6) fino a quando sul display appare il messaggio "ACQUA CALDA PROGRAMMA QUANTITÀ"; rilasciare quindi l'icona.
3. Quando l'acqua calda nella tazza raggiunge il livello desiderato, premere un'altra volta l'icona (B6).

A questo punto la macchina è riprogrammata secondo la nuova quantità.

PREPARAZIONE DEL CAPPUCCINO

• Selezionare il gusto del caffè che si desidera utilizzare per preparare il cappuccino, premendo l'icona (B2)
• Togliere il coperchio del contenitore latte.
• Riempire il contenitore con circa 100 ml. di latte per ogni cappuccino che si vuole preparare (fig. 23), non superando il livello MAX (corrispondente a 750ml ca.) impresso sul contenitore. Utilizzare preferibilmente latte totalmente scremato oppure parzialmente scremato a temperatura di frigorifero (circa 5°C).
• Fare attenzione che il tubo di pescaggio sia ben inserito nel gommino (fig. 24), quindi rimettere il coperchio al contenitore latte.
• Posizionare il cursore montalatte tra le scritte CAPPUCCINO e CAFFE LATTE stampigliate sul coperchio del contenitore latte. È possibile regolare la qualità della schiuma: spostando leggermente il regolatore verso la scritta caffe latte si ottiene una schiuma più compatta. Spostando invece verso la scritta cappuccino si ottiene una schiuma meno densa.

NO schiuma (latte caldo) schiuma «più compatta» CURSORE schiuma «meno densa» - 3 CAFFELATTE - 2 LATTE MACCHIATO - 1 CAPPUCCINO

• Togliere l'erogatore acqua calda (fig. 6) ed agganciare il contenitore del latte all'ugello (fig. 25).
• Spostare il tubo erogazione latte come indicato in fig. 26 e posizionare la tazza sufficientemente grande sotto le fuoriuscite dell'erogatore caffè e sotto il tubo erogazione latte.
• Premere l'cona (B8). La macchina visualizza il messaggio: "CAPPUCCINO" e dopo qualche secondo, il latte schiumato fuoriesce dal tubo erogazione latte e riempie la tazza sottostante. (La fuoriuscita del latte si interrompe automaticamente).
• La macchina eroga il caffè.
• Il cappuccino è ora pronto: zuccherare a piacere, e se si desidera, cospargere la schiuma con un po' di cacao in polvere.

NOTA 1: Durante la preparazione del cappuccino è possibile interrompere la fuoriuscita del latte schiumato oppure del caffè, premendo l'icona B8).

NOTA 2: Se, durante l'erogazione del latte schiumato, il conte-

nitore si svuota del tutto, sganciarlo e aggiungerci del latte. Poi ri-agganciarlo e premere l'icona 📋 (B8) per richiedere nuovamente un cappuccino.

NOTA 3: Per garantire la completa pulizia e igiene del montalatte, una volta ultimati i cappuccini, procedere alla pulizia dei condotti interni del coperchio contenitore latte. Sul display lampeggia il messaggio "PREMERE TASTO CLEAN!":

• Mettere un recipiente sotto il tubo erogazione latte (fig. 26).
• Premere e tenere premuto il pulsante clean (C3) posto sul coperchio stesso, per almeno 5 secondi, (fig. 26), per avviare la funzione di pulizia. La macchina visualizza il messaggio "PULIZIA IN CORSO" con sotto la barra progressiva. Si consiglia di non rilasciare il pulsante CLEAN finchè la barra non è completa e non è quindi terminata l'intera fase di pulizia. Rilasciando il pulsante CLEAN la funzione si interrompe. Una volta ultimata la pulizia, sganciare il contenitore latte e riporlo in frigo. Non è consigliabile lasciare il latte fuori dal frigorifero per più di 15 minuti.

NOTA 4: Se si desidera modificare le quantità di caffè o di latte schiumato che la macchina eroga automaticamente nella tazza, procedere come descritto nel capitolo "Modifica della quantità di latte e di caffè per il cappuccino".

PREPARAZIONE LATTE SCHIUMATO/LATTE CALDO

• Preparare la macchina come indicato per il cappuccino.
- Riempire il contenitore con circa 100 ml. di latte per ogni latte schiumato o con circa 300 ml. di latte per ogni latte caldo che si vuole preparare (fig. 23).
- Prima di agganciare il contenitore del latte all'ugello, posizionare il cursore montalatte tra le scritte CAPPUCCINO e CAFFE LATTE stampigliate sul coperchio del contenitore latte.
- Se la schiuma non è soddisfacente spostare leggermente il cursore fino ad ottenere il tipo di schiuma desiderato.

Selezionare la funzione latte schiumato premendo 2 volte una delle icone (18), (B9)Fig. 18).

Selezionare la funzione latte caldo premendo 2 volte l'icona 📌 (B10) (fig. 32).

La quantità di latte schiumato erogata è uguale a quella della bevanda selezionata (cappuccino: schiuma “meno densa”, latte macchiato: schiuma “più compatta” o caffe latte: no schiuma). Non è possibile quindi programmare direttamente la quantità di latte schiumato.

MODIFICA DELLA QUANTITÀ' DI LATTE E DI CAFFE' PER IL CAPPUCCINO

La macchina è stata preimpostata in fabbrica per erogare delle quantità standard di caffè o latte. Se si desidera modificare queste quantità, procedere nel seguente modo:

1. Preparare la macchina come indicato per il cappuccino.
2. Posizionare una tazza sotto i beccucci dell'erogatore caffè e sotto il tubo erogazione latte.
3. Mantenere premuta l'cona (B8) fino a quando sul display compare la scritta "LATTE PER CAPPUCCINO PROGRAMMA QUANTITÀ".
4. Rilasciare l'icona. La macchina inizia ad erogare il latte.
5. Appena si raggiunge la quantità desiderata di latte in tazza, ripremere l'cona (B8).
6. Dopo alcuni secondi, la macchina inizia ad erogare il caffè nella tazza e sul display appare il messaggio "CAFFÈ PER CAPPUCCINO PROGRAMMA QUANTITÀ".
7. Appena il caffè in tazza raggiunge la quantità desiderata, ripremere l'cona (B8). L'erogazione di caffè si interrompe.

A questo punto la macchina è riprogrammata secondo le nuove quantità di latte e di caffè.

PREPARAZIONE DEL LATTE MACCHIATO O DEL CAFFE LATTE

• Preparare la macchina come indicato per il cappuccino.
- Riempire il contenitore con circa 100 ml. di latte per ogni latte schiumato o con circa 300 ml. di latte per ogni latte caldo che si vuole preparare (fig. 23).
- Prima di agganciare il contenitore del latte all'ugello, posizionare il cursore montalatte tra le scritte CAPPUCCINO e CAFFE LATTE stampigliate sul coperchio del contenitore latte. Se la schiuma non è soddisfacente spostare leggermente il cursore fino ad ottenere il tipo di schiuma desiderato.
- Premere l'icona 📋 (B9) per erogare un latte macchiato. oppure
Premere l'icona (B10) per erogare un caffèlatte e dopo qualche secondo, il latte schiumato fuoriesce dal tubo erogazione latte e riempie la tazza sottostante. (La fuoriuscita del latte si interrompe automaticamente). Terminata l'erogazione del latte la macchina prepara il caffè.

MODIFICA DELLA QUANTITÀ DI CAFFÈ E DI LATTE PER IL LATTE MACCHIATO / CAFFE LATTE

La macchina è stata pre-impostata in fabbrica per erogare automaticamente delle quantità di caffè o latte standard. Se si desidera modificare queste quantità, procedere nel seguente modo:

1. Preparare la macchina come indicato per il latte macchiato o caffe latte.
2. Posizionare una tazza grande sotto i beccucci dell'erogatore caffè e sotto il tubo erogazione latte.
3. Premere l'icona relativo alla preparazione che si desidera modificare; latte macchiato (B9) o caffe latte (B10)

per almeno 8 secondi fino a quando la macchina visualizza il messaggio "LATTE PER MACCHIATO PROGRAMMA QUANTITÀ" oppure "LATTE PER CAFFE LATTE PROGRAMMA QUANTITÀ".

1. Dopodiché rilasciare l'icona. La macchina inizia ad erogare il latte.
2. Appena si raggiunge la quantità di latte desiderata, per memorizzarla ripremere l'icona selezionata precedente-mente e l'erogazione di latte si interrompe.
3. Dopo alcuni secondi, la macchina eroga il caffè nella tazza e visualizza il messaggio: "CAFFÈ PER MACCHIATO PROGRAMMA QUANTITÀ" oppure "CAFFÈ PER CAFFE LATTE PROGRAMMA QUANTITÀ".
4. Appena si raggiunge la quantità di caffè desiderata, per memorizzarla ripremere l'icona selezionato precedente-mente e l'erogazione di caffè si interrompe e conferma la memorizzazione dei nuovi parametri.

PULIZIA

Pulizia della macchina

Per la pulizia della macchina non usare solventi o detergenti abrasivi. E' sufficiente un panno umido e morbido. Tutti i componenti della macchina non devono essere MAI lavati in lava-stoviglie. Le seguenti parti della macchina devono essere pulite periodicamente:

• Contenitore dei fondi di caffè (A4).
  • Vaschetta raccogli gocce (A14).
• Serbatoio dell'acqua (A12).
• Beccucci dell'erogatore caffè (A13).
• Imbuto per introduzione del caffè pre-macinato (A21).
• L'interno della macchina, accessibile dopo aver aperto lo sportello di servizio (A2).
  • L'infusore (A5).

Pulizia del contenitore dei fondi di caffè

Quando sul display compare la scritta "SVUOTARE CONTENITORE FONDI!", è necessario svuotarlo e pulirlo. Per eseguire la pulizia:

• aprire lo sportello di servizio sulla parte anteriore (fig. 16), estrarre quindi la vaschetta raccogligocce (fig. 17), e pulirla.
• Pulire accuratamente il contenitore dei fondi.

Attenzione! quando si estrae la vaschetta raccogligocce è obbligatorio svuotare sempre il contenitore fondi caffè.

Pulizia della vaschetta raccogli gocce

Attenzione! Se la vaschetta raccogli gocce non viene svuotata, l'acqua può traboccare. Questo può danneggiare la macchina.

La vaschetta raccogligocce è provvista di un indicatore galleg-

giante (di colore rosso) del livello dell'acqua contenuta (fig. 28). Prima che questo indicatore cominci a sporgere dal vassoio poggiatazze, è necessario svuotare la vaschetta e pulirlo.

Per rimuovere la vaschetta:

1. Aprire lo sportello di servizio (fig. 16).
2. Estrarre la vaschetta raccogli gocce ed il contenitore dei fondi di caffè (fig. 17).
3. Pulire la vaschetta raccogli gocce ed il contenitore fondi (A4).
4. Reinserire la vaschetta con il contenitore dei fondi di caffè (A4).
5. Chiudere lo sportello di servizio.

Pulizia del serbatoio acqua

1. Pulire periodicamente (circa una volta al mese) il serbatoio acqua (A12) con un panno umido e un po' di detersivo delicato.
2. Rimuovere accuratamente i residui di detersivo.

Pulizia dei beccucci erogatore

1. Pulire i beccucci periodicamente, servendosi di una spugna (fig. 29).
2. Controllare periodicamente che i fori dell'erogatore caffè non siano otturati. Se necessario, rimuovere i depositi di caffè con uno stuzzicadenti (fig. 27).

Pulizia dell'imbuto per l'introduzione del caffè pre-macinato

Controllare periodicamente (circa una volta al mese) che l'imbuto per l'introduzione del caffè pre-macinato non sia otturato (fig. 21).

Pericolo! Prima di eseguire qualsiasi operazione di a macchina deve essere spenta premendo l'interruttore (A23) e scollegata dalla rete elettrica.

Non immergere mai la macchina nell'acqua.

Pulizia dell'interno della macchina

1. Controllare periodicamente (circa una volta alla settimana) che l'interno della macchina non sia sporco.
   Se necessario, rimuovere i depositi di caffè con una spugna.
2. Aspirare i residui con un aspirapolvere (fig. 30).

Pulizia dell'infusore

L'infusore dev'essere pulito almeno una volta al mese.

Attenzione! L'infusore (A5) non può essere estratto quando la macchina è accesa. Non tentare di togliere l'infusore con forza.

1. Assicurarsi che la macchina abbia eseguito correttamente lo spegnimento (vedi "Spegnimento").
2. Aprire lo sportello di servizio (fig. 16).
3. Estrarre la vaschetta raccogli gocce ed il contenitore dei fondi (fig. 17).
4. Premere verso l'interno i due tasti di sgancio gialli e contemporaneamente estrarre l'infusore verso l'esterno (fig. 31).

Attenzione! Pulire l'infusore senza usare detersivi perché l'interno del pistone è trattato con un lubrificante che verrebbe asportato dal detersivo.

1. Immergere per circa 5 minuti l'infusore in acqua e poi risciacquarlo.
2. Dopo la pulizia, reinserire l'infusore (A5) infilandolo nel supporto e sul perno in basso;

quindi premere sulla scritta PUSH fino a sentire il clic di aggancio.

Nota Bene: Se l'infusore è difficile da inserire, è necessario (prima dell'inserimento) portarlo alla giusta dimensione pre- mendolo con forza contemporaneamente dalla parte inferiore e superiore come indicato in figura.

1. Una volta inserito, assicurarsi che i due tasti di sgancio gialli siano scattati verso l'esterno.

1. Reinserire la vaschetta raccogli gocce con il contenitore fondi.
2. Chiudere lo sportello di servizio.

Pulizia del contenitore latte

Attenzione! Pulire sempre i condotti interni del contenitore latte (C) dopo aver preparato il latte. Se il contenitore contiene ancora del latte, non lasciarlo a lungo fuori dal frigorifero. Pulire il contenitore dopo ogni preparazione del latte come descritto alla nota 3 del cap. "Preparazione del Cappuccino". È possibile lavare in lavastoviglie tutti i componenti, posizionandoli però sul cestello superiore della lavastoviglie.

1. Ruotare il coperchio del contenitore latte in senso orario e sfilarlo.
2. Sfilare il tubo erogazione e il tubo di pescaggio.

tubo erogazione tubo di pescaggio

1. Sfilare il cursore tirandolo verso l'esterno.
2. Lavare accuratamente tutti i componenti con acqua calda e detersivo delicato. Prestare una particolare attenzione che all'interno dei fori e sul canalino situato sulla punta sottile del cursore non rimangano residui di latte.
3. Verificare anche che il tubo pescaggio e il tubo erogazione non siano otturati da residui di latte.
4. Rimontare il cursore, il tubo erogazione e il tubo pescaggio latte.
5. Riapplicare il coperchio del contenitore latte.

canalino cursore

foro foro

IMPOSTAZIONE DEL MENU'

Si accede al menù programmazione premendo l'icona (B7) (fig. 15); le voci selezionabili dal menù sono: Risciacquo, Imposta lingua, Risparmio energetico, Regola ora, Autoaccensione, Autospegnimento, Imposta temperatura, Durezza acqua, Contrasto, Statistica, Valori di fabbrica, Decalcificazione.

Risciacquo

Questa funzione serve per ottenere un caffè più caldo. Operare come segue:

• Se, appena accesa la macchina, si richiede una tazza piccola di caffè (inferiore a 60 ml), usare l'acqua calda del risciacquo per pre-riscaldare la tazza.
• Se invece dall'ultimo caffè fatto, sono trascorsi più di 2/3 minuti, prima di richiedere un altro caffè è necessario pre-riscaldare l'infusore premendo prima l'icona (B7) per entrare nel menù e poi le icone e (B5 e B6) fino a selezionare la funzione "RISCIACQUO". Premere l'icona (B4). Il display visualizza "RISCIACQUO PREME-RE √".
  Premere ancora Tico(B4). Lasciare poi defluire l'acqua nella vaschetta raccogligocce sottostante, oppure utilizzare questa acqua per riempire (e poi svuotare) la tazzina che si utilizzerà poi per il caffè in modo da pre-riscaldarla.

Imposta lingua

Se si desidera modificare la lingua del display, procedere come segue:

1. Premere l'icona (B7) per entrare nel menù programmazione;
2. Premere le icone e (B5 e B6) finché appare sul display la scritta "IMPOSTA LINGUA";
3. Premere l'icona (B4);
4. Premere le icone e (B5 e B6) finché la lingua desiderata è visualizzata sul display;
5. Premere l'icona (B4) per confermare;
6. Premere quindi l'icona (B7) per uscire dal menù. In alternativa tenere premuta l'icona (B7) per 10 secondi. Le lingue cominceranno a scorrere. Tenere premuta l'icona (B4) per 5 secondi per confermare.

Risparmio energetico

Con questa funzione è possibile attivare o disattivare la modalità di risparmio energetico. Quando la funzione è attiva, garantisce un minor consumo energetico, in accordo con le normative europee vigenti. Per attivare o disattivare la funzione, procedere come segue:

1. Premere l'icor (B7) per entrare nel menù programmazione;
2. Premere le icone e (B5 e B6) finché appare sul display la scritta "RISPARMIO ENERGETICO";
3. Premere l'icona (B4); sul display compare la scritta "DISATTIVA?" (o "ATTIVA?" se la funzione è già stata disattivata);
4. Premere l'icona (B4) per disattivare o attivare la funzione o premere l'icona (B7) per uscire dal menù.

Nota Bene:

- In modalità di "RISPARMIO ENERGETICO ATTIVATO" all'e-rogazione della bevanda richiesta la macchina potrebbe richiedere alcuni secondi di attesa: questa attesa è segnalata dal messaggio "PREPARAZIONE IN CORSO".

Regola ora

Se si desidera regolare l'ora sul display, procedere come segue:

1. Premere l'icona (B7) per entrare nel menù programmazione;
2. Premere le icone e B5 e B6) finché appare sul display la scritta "REGOLA ORA";
3. Premere l'icona (B4): sul display lampeggiano le ore;
4. Premere le icone e (B5 e B6) per modificare le ore;
5. Premere l'icona (B4) per confermare: sul display lampeggiano i minuti;
6. Premere le icone e (B5 e B6) per modificare i minuti;
7. Premere l'icona (B4) per confermare;
8. Premere quindi l'icona (B7) per uscire dal menù programmazione.

Autoaccensione

E' possibile impostare l'ora di autoaccensione in modo da trovare l'apparecchio pronto all'uso all'ora desiderata (per esempio al mattino) e poter subito fare il caffè.

Nota Bene:

Perché questa funzione si attivi, è necessario che l'ora sia impostata correttamente.

Per attivare l'autoaccensione, procedere come segue:

1. Premere l'icona (B7) per entrare nel menù programmazione;

2. Premere le icone e (B5 e B6) finché appare sul display la scritta "AUTOACCENSIONE";

3. Premere l'icona (B4); sul display compare la scritta "ATTIVA?";

4. Premere l'icona (B4): sul display lampeggiano le ore;
5. Premere le icone e (B5 e B6) per scegliere le ore;
6. Premere l'icona (B4) per confermare: sul display lampeggiano i minuti;
7. Premere le icone e B5 e B6) per modificare i minuti;
8. Premere l'icona (B4) per confermare: sul display, sotto la voce "AUTOACCESIONE", compare la scritta "ATTIVATA".
9. Premere quindi l'icona (B7) per uscire dal menù. Per disattivare la funzione:
10. Premere l'icona mazione; (B7) per entrare nel menù program-
11. Premere le icone e (B5 e B6) finché appare sul display la scritta "AUTOACCENSIONE";
12. Premere l'icona (B4): sul display compare la scritta "DISATTIVA?";
13. Premere l'icola (B4) per confermare; compare la scritta "DISATTIVATA".
14. Premere quindi l'icona (B7) per uscire dal menù.

Autospegnimento (Stand by)

La macchina è preimpostata per eseguire l'autospegnimento dopo 30 minuti di inutilizzo. È possibile modificare quest'intervallo di tempo per fare in modo che l'apparecchio si spenga dopo 15 o 30 minuti oppure dopo 1, 2 o 3 ore. Per riprogrammare l'autospegnimento, procedere come segue:

1. Premere l'icona (B7) per entrare nel menù programmazione;
2. Premere le icone e (B5 e B6) finché appare sul display la scritta "AUTOSPEGNIMENTO";
3. Premere l'icona (B4);
4. Premere le licorée (B5 e B6) finché compare la selezione desiderata (15 o 30 minuti, oppure dopo 1, 2 o 3 ore);
5. Premere l'icona (B4) per confermare;
6. Premere quindi l'icona (B7) per uscire dal menù. L'autospegnimento è così riprogrammato.

Imposta temperatura

Se si desidera modificare la temperatura dell'acqua con cui viene erogato il caffè, procedere come segue:

1. Premere l'icona (B7) per entrare nel menù programmazione;

2. Premere le icone e (B5 e B6) finché appare sul display la scritta "IMPOSTA TEMPERATURA";

3. Premere l'icona (B4);

4. Premere le icone e (B5 e B6) finché la selezione della temperatura desiderata è visualizzata sul display (I = bassa; III = alta);

5. Premere l'icona (B4) per confermare;

6. Premere quindi l'icona (B7) per uscire dal menù.

Durezza acqua

Volendo è possibile allungare questo periodo di funzionamento e quindi rendere meno frequente l'operazione di decalcificazione programmando la macchina in base al reale contenuto di calcare presente nell'acqua utilizzata. Procedere nel seguente modo:

- Dopo aver tolto dalla propria confezione, la striscia reattiva "Total hardness test" (allegata a pag. 2), immergerla completamente nell'acqua per qualche secondo. Poi estrarla e attendere 30 secondi circa (fino a quando cambia colore e si formano dei quadratini rossi).

- Accendere la macchina premendo il tasto accensione/stand-by (A7).

- Premere l'icona (B7) per entrare nel menù e poi premere le icone e (B5 e B6) finché la macchina visualizza il messaggio "DUREZZA ACQUA".

• Premere l'icona (B4).

- Premere le icone e B5 e B6) fino a selezionare il numero corrispondente a quanti sono i quadratini rossi che si sono formati sulla striscia reattiva (esempio, se sulla striscia reattiva si sono formati 3 quadratini rossi è necessario selezionare III.

- Premere l'icona (B4) per confermare il dato. Ora la macchina è programmata per dare l'avviso di eseguire la decalcificazione quando è effettivamente necessaria.

Contrasto

Se si desidera aumentare o diminuire il contrasto del display, procedere come segue:

- Premere l'icona (B7) per entrare nel menù e poi premere le icone e (B5 e B6) finché la macchina visualizza il messaggio "CONTRASTO".

• Premere l'icona (B4).

- Premere le icone e (B5 e B6) finchè il livello di contrasto desiderato è visualizzato sul display: (I = basso; I I I I I = alto)

• Premere l'icona (B4) per confermare.

- Premere una volta l'icona (B7) per uscire da questa funzione, oppure premere due volte l'icona (B7) per uscire dal menù.

Statistica

Con questa funzione si visualizzano i dati statistici della macchina. Per visualizzarli, procedere come segue:

1. Premere l'icona mazione; (B7) per entrare nel menù program-
2. Premere le iconé e (B5 e B6) finché appare sul display la scritta "STATISTICA";
3. Premere l'icona (B4);

4. Premendo le icorie e (B5 e B6), è possibile verificare:

5. quanti caffè sono stati erogati;

6. quante bevande latte sono state erogate;
7. quante decalcificazioni sono state effettuate;
8. quanti litri d'acqua sono stati complessivamente erogati;
9. Premere quindi 2 volte l'icona (B7) per uscire dal menù.

Valori di fabbrica (reset)

Con questa funzione si ripristinano tutti i settaggi del menù e tutte le programmazioni delle quantità ritornando ai valori di fabbrica (tranne la lingua, che rimane quella già impostata). Per ripristinare i valori di fabbrica, procedere come segue:

1. Premere l'icona (B7) per entrare nel menù;

2. Premere le icone e B5 e B6) finché appare sul display la scritta "VALORI DI FABBRICA";

3. Premere l'icona (B4);

4. Il display visualizza la scritta "CONFERMA?";
5. Premere l'icona (B4) per confermare e uscire.

Decalcificazione

Decalcificare la macchina quando sul display appare (lampeggiante) il messaggio "DECALCIFICARE".

Attenzione!

Il decalcificante contiene acidi che possono irritare la pelle e gli occhi. E' assolutamente necessario osservare le avvertenze di sicurezza del produttore, riportate sul contenitore del decalcificante, e le avvertenze relative alla condotta da adottare in caso di contatto con la pelle, gli occhi.

Nota Bene:

Utilizzare esclusivamente decalcificante consigliato dal costruttore. Non utilizzare assolutamente decalcificanti a base solfamminica o acetica, in tal caso la garanzia non è valida. Inoltre la garanzia non è valida se la decalcificazione non è regolarmente eseguita.

1. Accendere la macchina.

2. Entrare nel menù programmazione premendo l'icona (B7). Premere le icone e (B3 e 86) finchè appare sul display la scritta "DECALCIFICAZIONE";

3. Premere l'icona (B4) e sul display appare la scritta "CONFERMA?".

4. Prima di confermare svuotare completamente il serbatoio acqua (A12). Versare nel serbatoio acqua il decalcificante diluito con acqua (rispettando le proporzioni indicate sulla confezione di decalcificante) e reinserirlo.

Pericolo Scottature!

Dall'erogatore acqua calda e dall'erogatore di caffè fuoriesce acqua calda contenente acidi. Prestare attenzione di non venire in contatto con spruzzi d'acqua.

1. Posizionare sotto l'erogatore acqua calda e l'erogatore caffè un contenitore vuoto avente capacità minima pari 1,5L.
2. Confermare premendo l'icona (B4). Sul display appare la scritta "INSERIRE DECALCIFICANTE, PREMERE"
3. Una volta confermato con √, sul display appare il messaggio "DECALCIFIC. IN CORSO". Il programma di decalcificazione si avvia ed il liquido decalcificante esce una prima parte dall'erogatore caffè ed una seconda parte dall'erogatore acqua. Il programma di decalcificazione esegue automaticamente tutta una serie di risciacqui ad intervalli, per rimuovere i residui di calcare dall'interno della macchina da caffè.

Dopo circa 30 minuti, sul display appare il messaggio "RISCIAC-QUO RIEMPIRE SERBATOIO".

1. L'apparecchio adesso è pronto per un processo di risciacquo con acqua fresca. Estrarre il serbatoio acqua, svuotarlo, sciacquarlo con acqua corrente, riempirlo con acqua pulita e reinserirlo: Il display visualizza "RISCIACQUO PREMERE √".
2. Svuotare il contenitore utilizzato per raccogliere la soluzione decalcificante e riposizionarlo sotto l'erogatore caffè.
3. Premere l'icona (B4) per iniziare il primo risciacquo. L'acqua calda esce dall'erogatore caffè e sul display appare il messaggio "RISCIACQUO ATTENDERE PREGO". Terminato il primo risciacquo, sul display appare il messaggio "RI-SCIACQUO RIEMPIRE SERBATOIO". Riempire nuovamente il serbatoio e premere l'icona (B4). Questa volta mettere il recipiente sotto l'erogatore acqua calda.
4. Quando il serbatoio acqua è completamente svuotato, sul display appare il messaggio "RISCIACQUO COMPLETO PRE-MERE √".
5. Premere l'icona (B4): l'apparecchio si spegne automaticamente.

Nota Bene: Se il ciclo di decalcificazione non dovesse

terminare correttamente (es. mancanza erogazione energia elettrica), eseguire nuovamente il ciclo dall'inizio.

SPEGNIMENTO DELL'APPARECCHIO

Ogni volta che si spegne l'apparecchio, viene eseguito un risciac- quo automatico, che non può essere interrotto.

Pericolo Scottature! Durante il risciacquo, dai beccucci dell'erogatore del caffè fuoriesce un po' di acqua calda. Prestare attenzione di non venire in contatto con spruzzi d'acqua. Per spegnere l'apparecchio, premere il tasto accensione/stand-by (A7). L'apparecchio esegue il risciacquo e poi si spegne.

Nota Bene: Se l'apparecchio non viene utilizzato per periodi prolungati, premere anche l'interruttore generale ON/OFF (A23), posto sul retro dell'apparecchio, in posizione 0.

DATI TECNICI

Tensione: 220-240 V\~50/60 Hz max. 10A

Potenza assorbita: 1350W

Pressione: 15 bar

Capacità serbatoio acqua: 1,8 litri

Dimensioni LxHxP: 594x454x412 mm

594x378x412 mm

544x375x412 mm

Peso: 26 kg

L'apparecchio è conforme alle seguenti direttive CE:

• Direttiva Bassa Tensione 2006/95/CE e successivi emenda- menti.
• Direttiva EMC 2004/108/CE e successivi emendamenti.
  • Regolamento Europeo Stand-by 1275/2008

I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo (CE) N°1935/2004.

MESSAGGIO VISUALIZZATO POSSIBILE CAUSA RIMEDIO
RIEMPIRE SERBATOIO!	Il serbatoio dell'acqua è vuoto oppure è male inserito.	Riempire il serbatoio dell'acqua e/o inserirlo correttamente, premendolo a fondo.
MACINATO TROPPO FINE REGOLARE MACININO!(alternato)PREMERE √	La macinatura è troppo fine e quindi il caffè fuoriesce troppo lentamente.	Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 7.
MACINATO TROPPO FINE REGOLARE MACININO!(alternato)PREMERE √(e successivamente)RIEMPIRE SERBATOIO!	Il serbatoio è stato disinserito durante l'erogazione.C'è dell'aria nel circuito idraulico.	Inserire il serbatoio e premere l'icona (B4). Il display visualizza “ACQUA CALDA PREMERE √”.Premere ancora l'icona (B4). La macchina ritorna in modalità di pronta all'uso.
SVUOTARE CONTENITORE FONDI! II	contenitore dei fondi (A4) di caffè è pieno o sono trascorsi più di tre giorni dall'ultima erogazione (tale operazione garantisce una corretta igene della macchina).	Svuotare il contenitore dei fondi ed eseguire la pulizia, poi reinserirlo. Importante: quando si estrae la vaschetta raccogligocce è obbligatorio svuotare sempre il contenitore fondi caffè anche se è riempito poco. Se questa operazione non è effettuata può succedere che, quando si fanno i caffè successivi, il contenitore fondi si riempia più del previsto e che la macchina si intasi.
INSERIRE CONTENITORE FONDI! Dopo la pulizia non è stato inserito il contenitore dei fondi.		Aprire lo sportello di servizio e inserire il contenitore dei fondi.
INTRODURRE CAFFÈ PRE-MACINATO!	È stata selezionata la funzione "caffè pre-macinato", ma non è stato versato il caffè pre-macinato nell'imbuto.L'imbuto (A21) è ostruito.	Estrarre la macchina ed introdurre il caffè pre-macinato nell'imbuto".Svuotare l'imbuto con l'aiuto di un coltello come descritto nel paragrafo “pulizia dell'imbuto per l'introduzione del caffè pre-macinato".
DECALCIFICARE!(alternato)CAFFÉ NORMALE	Indica che è necessario decalcificare la macchina.	E' necessario eseguire al più presto il programma di decalcificazione descritto nel cap. “Decalcificazione”.
RIDURRE DOSE CAFFÈ!	È stato utilizzato troppo caffè.	Selezionare un gusto più leggero oppure ridurre la quantità di caffè pre-macinato e poi richiedere nuovamente l'erogazione di caffè.
RIEMPIRE CONTENITORE CHICCHI!	I chicchi di caffè sono finiti.	Riempire il contenitore chicchi.
INSERIRE GRUPPO INFUSORE!	Dopo la pulizia non è stato reinserito l'infusore.	Inserire l'infusore come descritto nel cap. “Pulizia dell'infusore”.
CHIUDERE SPORTELLO!	Lo sportello di servizio è aperto.	Chiudere lo sportello di servizio.
ALLARME GENERICO!	L'interno della macchina è molto sporco.	Pulire accuratamente la macchina come descritto nel par. “pulizia e manutenzione”. Se dopo la pulizia, la macchina visualizza ancora il messaggio, rivolgersi ad un centro di assistenza.
CIRCUITO VUOTO RIEMPIRE CIRCUITO(alternato)ACQUA CALDA PREMERE √	Il circuito idraulico è vuoto22	Premere l'icona (B4) e far defluire l'acqua dall'erogatore (A10) finchè l'erogazione è regolare

RISOLUZIONE DEI PROBLEMI

In basso sono elencati alcuni possibili malfunzionamenti. Se il

problema non può essere risolto nel modo descritto, si deve contattare l'Assistenza Tecnica.

PROBLEMA	POSSIBILE CAUSA	RIMEDIO
Il caffè non è caldo Le tazze non sono state pre-riscaldate.L'infusore si è raffreddato perché sono trascorsi 2/3 minuti dall'ultimo caffè.La temperatura impostata non è sufficiente.		Riscaldare le tazze risciacquandole con dell'acqua calda.Prima di fare il caffè riscaldare l'infusore selezionando la funzione RISCIACQUO all'interno del menù.Modificare la temperatura impostata (vedi paragrafo "Modifica della temperatura del caffè").
Il caffè ha poca crema Il caffè è macinato troppo grosso.La miscela del caffè non è adatta.		Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 1 in senso antiorario mentre il macinacaffè è in funzione (fig. 14).Utilizzare una miscela di caffè per macchine da caffè espresso.
Il caffè fuoriesce troppo lentamente oppure a gocce	Il caffè è macinato troppo fine. Ruotare	a manopola di regolazione macinatura di uno scatto verso il numero 7 in senso orario, mentre il macinacaffè è in funzione (fig. 14). Procedere uno scatto alla volta fino ad ottenere un'erogazione soddisfacente. L'effetto è visibile solo dopo l'erogazione di 2 caffè.
Il caffè fuoriesce troppo velocemente	Il caffè è macinato troppo grosso. Ruota	e la manopola di regolazione macinatura di uno scatto verso il numero 1 in senso antiorario mentre il macinacaffè è in funzione (fig. 14). Attenzione a non ruotare troppo la manopola di regolazione macinatura altrimenti, quando si richiedono due caffè, l'erogazione può avvenire a gocce. L'effetto è visibile solo dopo l'erogazione di 2 caffè.
Il caffè non esce da uno oppure entrambi i beccucci dell'erogatore	I beccucci sono otturati. Pulire i beccucci	con uno stuzzicadenti (fig. 27).
Il caffè non esce dai beccucci dell'erogatore, ma lungo lo sportello di servizio (A2).	I fori dei beccucci sono otturati da polvere di caffè secca.Il convogliatore caffè (A3) all'interno dello sportello di servizio si è bloccato.	Pulire i beccucci con uno stuzzicadenti, una spugna o uno spazzolino da cucina con setole dure (fig. 27-29).Pulire accuratamente il convogliatore caffè (A3), soprattutto in prossimità delle cerniere.
Dall'erogatore non fuoriesce caffè ma acqua.	Il caffè macinato è rimasto bloccato nell'imbuto (A21)	Pulire l'imbuto (A21) con una forchetta di legno o plastica, pulire l'interno della macchina.
Il latte non esce dal tubo erogazione (C5).	Il tubo di pescaggio non è stato inserito oppure è inserito male.	Inserire bene il tubo di pescaggio (C4) nel gommino del coperchio del contenitore latte (fig. 24).
Il latte è schiumato poco	Il coperchio del contenitore latte è sporco.Il cursore latte è mal posizionato.	Pulire il coperchio del latte come descritto nel par. "Pulizia del contenitore latte".Regolare secondo le indicazioni del paragrafo "Preparazione cappuccino".
Il latte ha bolle grandi oppure esce a spruzzi dal tubo erogazione latte	Il latte non è sufficientemente freddo o non è parzialmente scremato.Il cursore montalatte è mal regolato.Il coperchio del contenitore latte è sporco.	Utilizzare preferibilmente latte totalmente scremato, oppure parzialmente scremato, a temperatura di frigorifero (circa 5°C). Se il risultato non è ancora quello desiderato, provare a cambiare marca di latte.Spostare leggermente il cursore verso la scritta “CAFFE LATTE” (vedi par. “Preparazione del cappuccino”).Pulire il coperchio del latte come descritto nel paragrafo “Pulizia del contenitore latte”.

SERVICE & SUPPORT

Le informazioni sulla garanzia V-ZUG sono riportate sul sito www.vzug.com →Assistenza →Informazioni sulla garanzia. Vi preghiamo di leggerle attentamente.

Registrate subito il vostro apparecchio V-ZUG online, seguendo il percorso www.vzug.com →Assistenza → Registrazione garanzia. In questo modo potrete beneficiare della migliore assistenza in caso di guasto già durante il periodo di garanzia dell'apparecchio. Per registrarsi sono necessari il numero di fabbricazione (FN) e la denominazione dell'apparecchio. Queste informazioni sono riportate sulla targhetta dei dati dell'apparecchio.

I dati del mio apparecchio:

FN:

Apparecchio: ____

Vi preghiamo di tenere sempre pronti questi dati dell'apparecchio quando contattate V-ZUG. Grazie.

Il suo ordine di riparazione

Alla pagina web www.vzug.com →Assistenza→Numero assistenza è disponibile il numero di telefono del servizio di assistenza V-ZUG più vicino.

Aspetti tecnici, accessori, proroga della garanzia

V-ZUG è a vostra disposizione per richieste generali di tipo amministrativo e tecnico, accetta i vostri ordini per accessori e ricambi o vi informa sui contratti di servizio avanzati.
