РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Kuro KRPS02 PIONEER

• Проконсультируйтесьсвашимдилеромвслучае трудностейприустановке.

• Pioneerненесетответственностизалюбые повреждения,возникшиепопричинененадлежащей установки,ненадлежащегоиспользования, модификацииилистихийныхбедствий. СпасибозапокупкупродуктаPioneer. Пожалуйстапрочтитеданныеинструкциипоэксплуатации передиспользованиемвашейакустическойсистемы,так чтобыиспользоватьеесамымоптимальнымобразом.После тогокаквыпрочлиинструкции,положитеихвнадежное местодлядальнейшихсправок.

Информация о совместимости Этотпродуктсконструированисключительнодля использованиясдисплеемсплоскойпанелью. Длядополнительнойинформациипосовместимости, пожалуйстапроконсультируйтесьсближайщим лицензированнымдилеромPioneerилисервиснымцентром. Об установке и настройке

• Неперемещайтедисплейсплоскойпанелью,держасьза этигромкоговорителиилидержателигромкоговорителей. Этоможетпривестикфизическимповреждениямили повреждениюдержателей.Приперемещениидисплеяс плоскойпанельюдержитесьзаеговерхнюючастьиза

• Приустановкегромкоговорителянеиспользуйтекакие- либовинты,крометех,которыеимеютсявкомплекте,в противномслучаегромкоговорительможетотделитьсяот основногокорпусаиупасть.

• Приустановкегромкоговорителякрепкозавинтитевинты.

• Пожалуйстаобращайтесьсгромкоговорителемс надлежащейзаботой,таккакзащитнаясеткаикорпус могутповредитьсяилиразбитьсяприсильномвнешнем воздействии.

• ПрирасположениикомпьютерногоэкранаCRTили монитораCRTвозлегромоговорителямогутвозникнуть помехиилиискажениецветов.Втакихслучаяхотодвиньте мониторотгромкоговорителя.

• Неприкрепляйтеэтигромкоговорителикстенеили потолку.Онимогутупастьипричинитьфизические повреждения. Информация о входе

• Дляпредотвращенияповрежденийакустическойсистемы отперегрузкивходапожалуйстасоблюдайтеследующие мерыпредосторожности:

• Неподключайтеэтигромкоговорителиккакому-либо устройству,кромеуказанногодисплеясплоскойпанелью. Этоможетпривестикповреждениюилипожару.

• Удостоверьтесь,чтоподключенныеустройстваотключены изаранеевыньтекабельпитанияизстеннойрозеткипри сменесоединенияилиметодаустановки.

• Прииспользованиифункцииконтролированиязвука, чтобыоченьусилитьвысокиезвуковыечастотыне чрезмернозавышайтегромкостьусилителя. ПРОВЕРКА АКСЕССУАРОВ

громкоговорителей (Л) x 1

громкоговорителей (П) x 1 Аксессуары дисплея с плоской панелью

• Держателигромкоговорителей×4 Для верхнего правого (TOP R) Для нижнего левого (BOTTOM L) Для нижнего правого (BOTTOM R) Для верхнего левого (TOP L)

• Винтыдляустановкигромкоговорителей (M5×10мм:Черногоцвета)×16

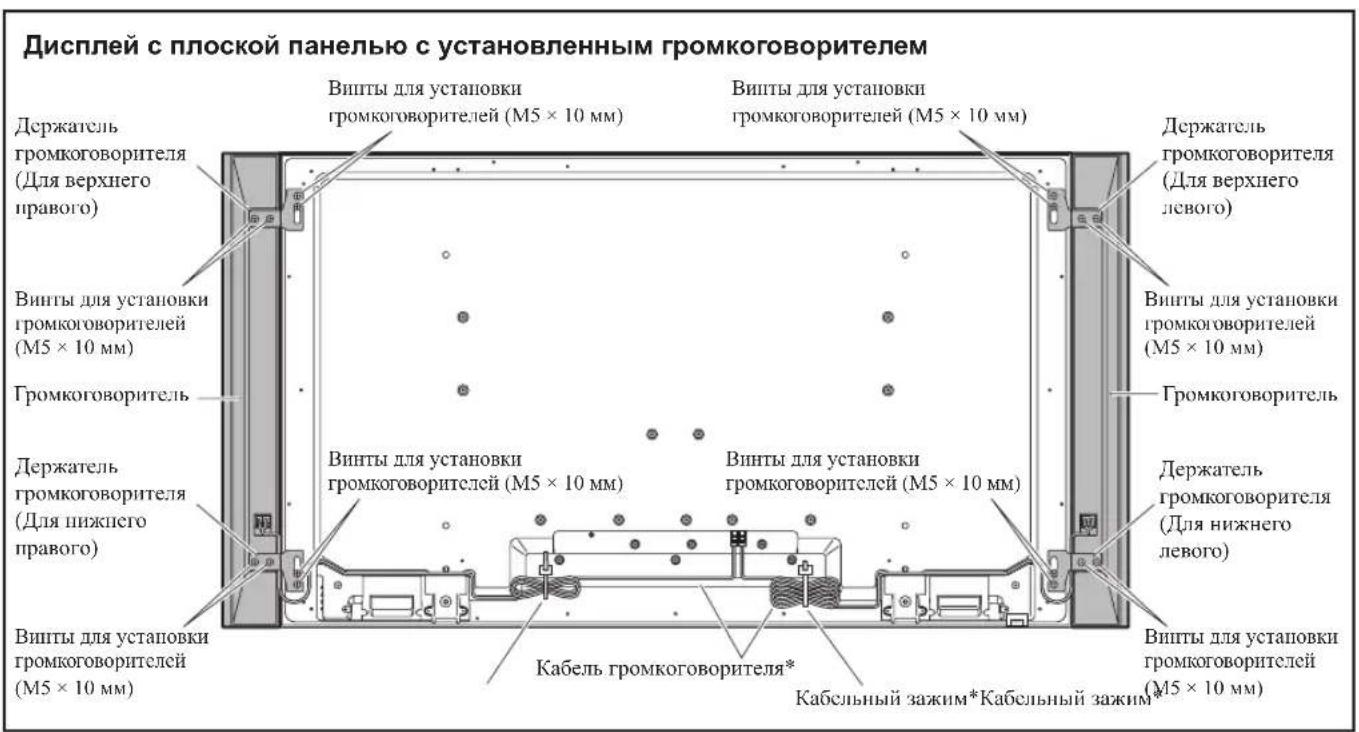

• Инструкциипоэксплуатации(этотдокумент)×151 Pyccкий Pyccкий УСТАНОВКА НА ДИСПЛЕЙ С ПЛОСКОЙ ПАНЕЛЬЮ Дисплей с плоской панелью с установленным громкоговорителем ГромкоговорительГромкоговоритель Держатель громкоговорителя(Для верхнего левого)Держатель громкоговорителя(Для нижнего левого)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Винты для установки громкоговорителей (M5 × 10 мм)Кабельный зажим*Кабельный зажим*Кабель громкоговорителя* *: Аксессуары дисплея с плоской панелью Держатель громкоговорителя(Для верхнего правого)Держатель громкоговорителя(Для нижнего правого) При использовании подставки-столика:

Дотогокаккрепитьгромкоговоритель,пожалуйста,прикрепитестолик-подставкумоделиKRP-TS01(илидругойстолик- подставкудисплеясплоскойпанелью)кдисплеюсплоскойпанелью.

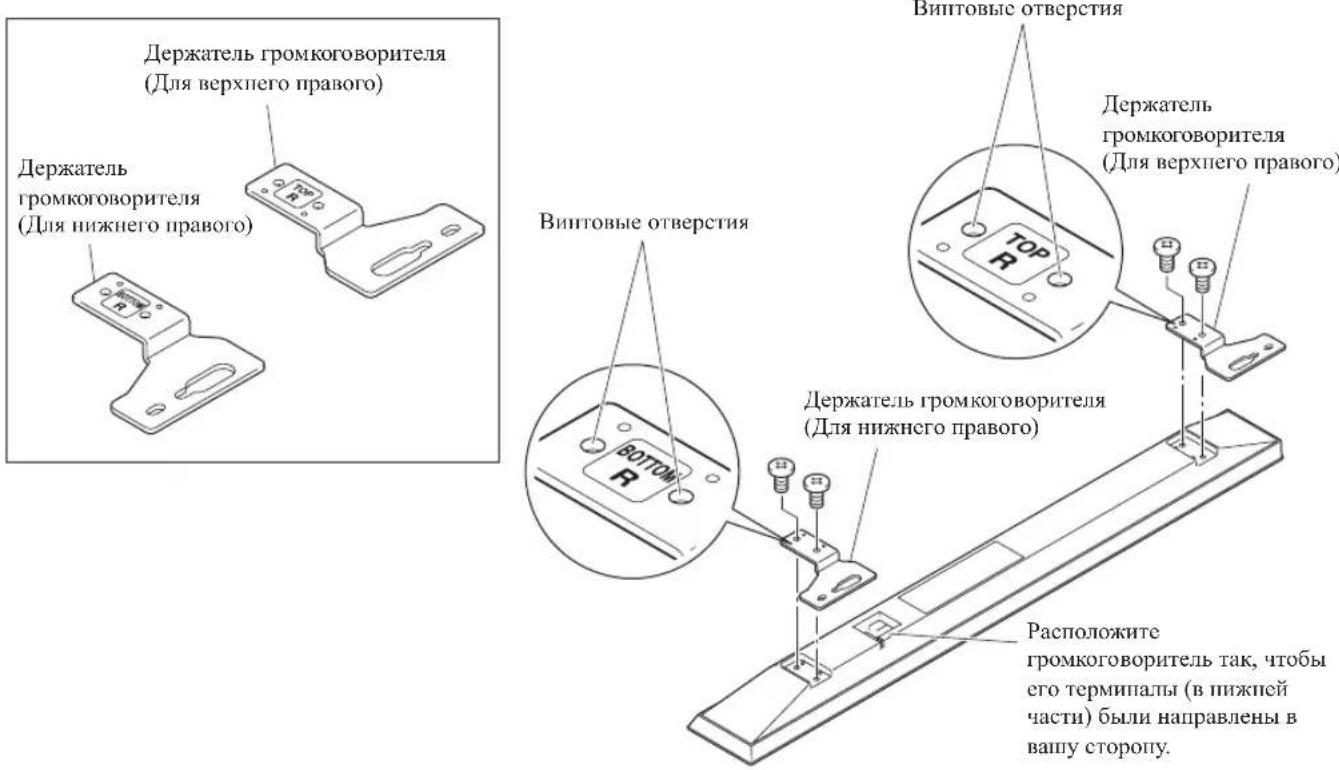

1. Прикрепление держателей громкоговорителей к громкоговорителям.

Естьверхниеинижниедержателигромкоговорителей,какдлялевого,такидляправогогромкоговорителя.Прикрепите соответствующиедержателикверхуинизунаоборотнойсторонегромкоговорителейприиспользованииимеющихсяв комплектевинтов. (Здесьпоказаноприкреплениедержателясправа.Слевойстороныонкрепитсятемжеобразом.)

громкоговорителя (Для нижнего правого) Держатель громкоговорителя (Для нижнего правого) Расположите громкоговоритель так, чтобы его терминалы (в нижней части) были направлены в вашу сторону. Держатель громкоговорителя (Для верхнего правого)

громкоговорителя (Для верхнего правого) Винтовые отверстия Винтовые отверстияPyccкий

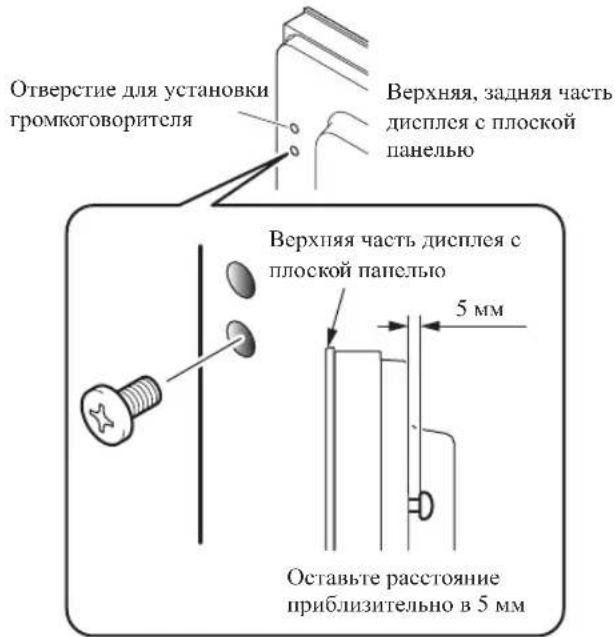

2. Завинтите имеющийся в комплекте

винт в установочное отверстие громкоговорителя (нижнее из двух) сверху, на задней части дисплея с плоской панелью. Поканеслишкомкрепкозатягивайтеего.Оставьтеего незатянутым,приблизительнона5ммдлязатяжки. 5 мм Верхняя, задняя часть дисплея с плоской

Верхняя часть дисплея с плоской панелью Отверстие для установки громкоговорителя Оставьте расстояние приблизительно в 5 мм

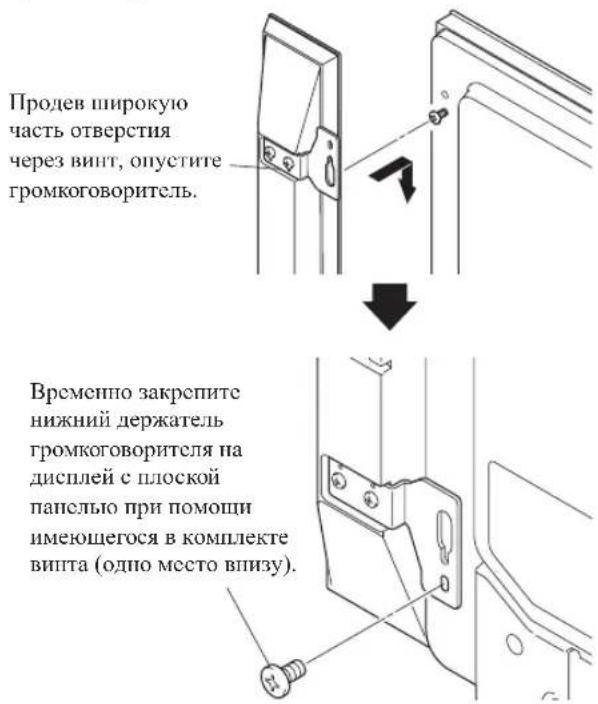

3. Повесьте держатель

громкоговорителя на винт, который вы установили наверху, продев его через широкую часть и опустив его в щель; временно завинтите нижний винт. Продевширокуючастьотверстиядержателя громкоговорителя(верх)черезвинт,опустите громкоговоритель. Временно закрепите нижний держатель громкоговорителя на дисплей с плоской панелью при помощи имеющегося в комплекте винта (одно место внизу). Продев широкую часть отверстия через винт, опустите громкоговоритель.

4. Настройте положение

громкоговорителя и затем плотно завинтите верхние и нижние винты.

5. Завинтите два винта, наверху и

внизу каждого громкоговорителя (всего четыре винта), таким образом прикрепив громкоговорители к дисплею с плоской панелью.

6. Снизу проведите имеющийся в

комплекте кабель громкоговорителя между громкоговорителем и дисплеем с плоской панелью (внизу держателя громкоговорителя).

7. Соедините кабели громкоговорителя

с громкоговорителем (смотрите следующую страницу).

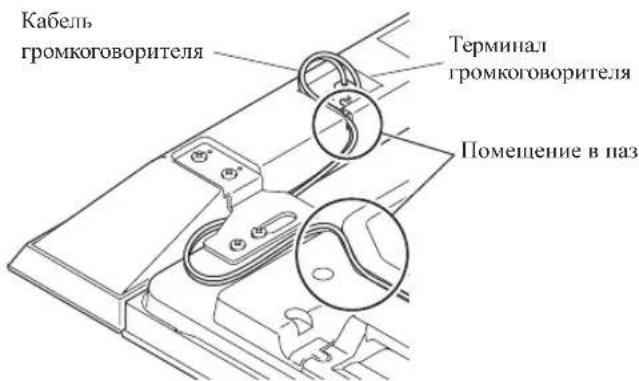

8. Вставьте кабель в паз на

громкоговорителя Помещение в паз

9. Соедините обратный конец

кабелей громкоговорителей с задней частью дисплея с плоской панелью (смотрите следующую страницу).53 Pyccкий Pyccкий Как подключить кабели громкоговорителей (громкоговоритель) Нажмитенаприжимнойрычагивставьте конецкабеля.Когдавыотпустите прижимнойрычаг,онзажимаеткабель громкоговорителя.Извлекаякабель, нажмитеиудерживайтеприжимной

Как подключить кабели громкоговорителей (дисплей с плоской панелью) Плотновставьтекабель громкоговорителявразъем громкоговорителядисплея.Чтобы вытащитькабельгромкоговорителя, нажмитенаприжимнойрычаг,затем вытащитекабель.

• Передподключениемгромкоговорителейкдисплею сплоскойпанелью,отключитедисплейотсети. Подключениекабелягромкоговорителейвтовремя, когдавключенвсетьсетевойкабель,можетпривести кнеисправностиилиповреждениюдисплея,вслучае, еслинеизолированныепроводакабелякоснутьсядругого оборудования.Послеподключениягромкоговорителей подключитесетевойкабельвсеть.

• Есливывставитекабельгромкоговорителя слишкомглубоко,так,чтоизоляциякоснется разъемагромкоговорителя,возможно,что звуканебудет.Вставьтееговразъемтаким образом,чтобыбылвиденмедныйпровод.

• Проследитезатем,чтобыконцыкабелей громкоговорителейбылинадежно подсоединеныкразъемам,слегкапотянувза кабельпослетого,каконбудетподключен. Ненадежноесоединениеможетпривестиквыпадению звукаилипомехам.

• Прикороткомзамыкании

кабелейиз-затого, чтопроводящийпроводбылоголен,дисплейсплоской панельюбудетподверженизлишнейнагрузке,чтоможет привестикперебоямвработеилинеисправности.

• Неправильноеподсоединениекабелягромкоговорителя клевымилиправымразъемамдисплеясплоской панельюотносительнополярности,можетпривести кнедостаточнымстереозвуковымэффектам,с неудовлетворительномузвучаниюнизкихчастотили нестабильномузвуковомуобразу.

• Неподключайтекразъемамгромкоговорителейникаких другихустройствкромеуказанныхгромкоговорителей.

• Чрезмерноеусилие,прилагаемоеккабелю громкоговорителя,можетпривестикнеисправности подсоединения,пропаданиюзвукаи/илиповреждению

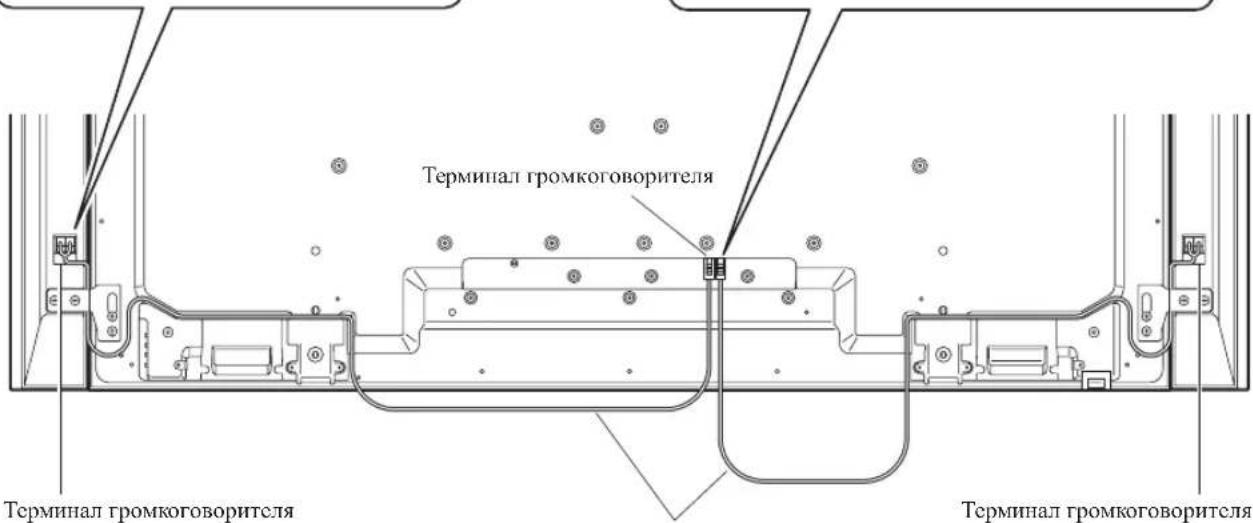

Подключите кабели громкоговорителей (дисплей с плоской панелью) Подсоедините кабель с красным штекером к R (правому) разъему, а кабель с белым штекером к L (левому) разъему дисплея с плоской

Подключите серый кабель с полосой к разъему, а черный кабель к разъемам. Черный Серый с

Черный Красный Терминал громкоговорителяТерминал громкоговорителя Кабель громкоговорителя Терминал громкоговорителя Подключите кабели громкоговорителей (громкоговоритель) Белый: L Красный: R Прижимной рычагPyccкий

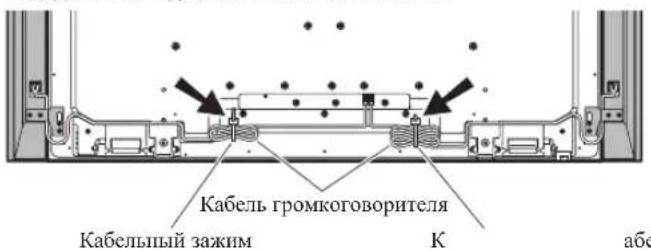

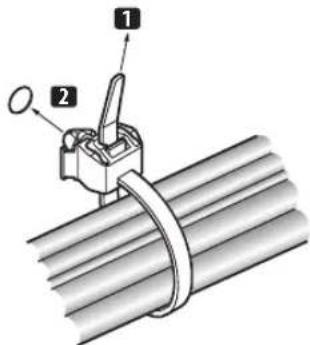

Связывание кабелей. Длякреплениякабельногозажима,аксессуарадисплеяс плоскойпанельювыполнитенижеследующиедействия.

1) Проденьтелентузажимачерездержательисвяжите

кабель(и)вкабельномзажиме.

2) Протолкнитеиудерживайтерычажки,затемвставьте

крючоквсоответствующееотверстиеназадней частидисплеясплоскойпанелью.

3) Вытянителентузажимавверхдлязащелкивания.

4) Удостоверьтесь,чтокабельныйзажимпрочно

зафиксированнапанели.

Избегайтесдавливанияилисозданияточекдавленияпри прокладкеилисвязываниикабелей. Чтобыснятьлентузажима,вытянитеиудерживайте защелкудляосвобождения. Чтобыснятькабельныйзажим,нажмитеиудерживайте рычажки,затемвытащитеихизотверстия.

Чемдольшеустановленнаместезажим,тембольше вероятностьегоизноса.Болеестарыйзажимлегче повреждаетсяприснятиииможетбытьнепригодендля повторногоиспользования. Кабельный зажимКабельный зажим Задняя часть дисплея с плоской панелью Кабель громкоговорителя При использовании настенного устройства:

Сначалапоставьтедисплейсплоскойпанельюнамягкую поверхностьит.д.,затемприкрепитегромкоговорители.

1. Прикрепите громкоговорители

к дисплею с плоской панелью (смотрите пункты 1 до 10 на страницах 50 до 54). Подсоединитедругиекабелиикабельпитаниякдисплею сплоскойпанелью.

2. Расположите дисплей с плоской

панелью на фитинги для крепления настенного устройства. Дляподробнойинформациисмотритеинструкциипо эксплуатации,которыепоступиливместеснастенным устройством.

Неперемещайтедисплейсплоскойпанелью,держасьза этигромкоговорителиилидержателигромкоговорителей. Этоможетпривестикфизическимповреждениямили повреждениюдержателей.Приперемещениидисплеяс плоскойпанельюдержитесьзаеговерхнюючастьиза ручки.55 Pyccкий Pyccкий СПЕЦИФИКАЦИИ Корпус.............. Сфронтальнымизлучениемзвуковойволны Используемыегромкоговорители(двухканальнаясистема): Вуфер(длянизкочастотныхзвуков) ............................................... 4,8см×13смконусообразный Твитер(длявысокачастотныхзвуков) .................................................... 2,5смполукупольноготипа Сопротивление....................................................................6Ом Диапазончастот...................................... от55Гцдо30000Гц Чувствительность(1м,1ватт).............................. 80децибел Допустимаямощность: Максимальнаямощность............................................ 18ватт Номинальнаяпотребляемаямощность..................... 6ватт Частотаразделенияканалов..............................................3кГц Наружныеразмеры...... 105мм(Ш)×876мм(В)×64мм(Г)

Громкоговоритель(однаштука).................................. 1,75kg Громкоговорители(пара)сдержателямиивинтами... 4,1kg Аксессуары(длядвухгромкоговорителей) ................................................Держателигромкоговорителей дляверхнеголевого(TOPL)×1 длянижнеголевого(BOTTOML)×1 дляверхнегоправого(TOPR)×1 длянижнегоправого(BOTTOMR)×1 ............................. Винтыдляустановкигромкоговорителей (M5×10мм)

...............Инструкциипоэксплуатации(этотдокумент)

Спецификациииконструкциимогутбытьмодифицированы безпредупреждения,вследствиеусовершенствований. УХОД ЗА КОРПУСОМ

• Используйтетканьдляполировкиилисухуютканьдля стиранияпылиигрязи.

• Когдакорпусоченьгрязный,протритеегомягкойтканью, смоченнойводорастворимымочистителем,затемвновь протритесухойтканью.Неиспользуйтеполирольдля мебелиилиочистители.Онимогутповредитьповерхность

• Никогданеиспользуйтерастворители,бензин,спреии другиехимикатынаповерхностииливблизикорпусов,так какониповредятповерхность.

• Прииспользованиихимическойткани,внимательно прочитайтемерыпредосторожностидляхимической
